каковы стандартные размеры и чертеж, стоит ли делать из дерева, какие требования к универсальной модели

Наверняка, каждому мужчине в юношестве на уроках труда не раз приходилось мастерить некий предмет из дерева, простаивая не один час за подобным устройством.

Вот и сейчас, став взрослым, и создавая прекрасные и практичные работы из дерева, вы задумались над приобретением собственного столярного верстака. Мой вам совет, не стоит тратить деньги, лучше потратьте немного личного времени, получив взамен качественное «рабочее место».

Содержание

• 1 Виды: простой, мобильный, составной, универсальный
• 2 Дерево или металл?
• 3 Размеры и чертеж
• 4 Инструменты
• 5 Как сделать?
  • 5.1 Изготовление
  • 5.2 Сборка
  • 5.3 Финишная обработка
• 6 Фото
• 7 Полезное видео
• 8 Заключение

Виды: простой, мобильный, составной, универсальный

Итак, что же такое «столярный верстак»? Это устойчивый, добротный стол (зачастую выполнен из дерева), предназначение которого кроется в обработке всевозможных изделий при помощи ручного и механизированного инструмента.

Если вы всерьез задумались над изготовлением верстака, стоит обратить внимание, что их бывает несколько видов:

Дерево или металл?

Прежде всего, перед тем, как приступить к созданию собственного верстака, следует задуматься, из какого материала он будет изготовлен. Деревянная основа будет уместна, если предполагаемая рабочая зона не будет занимать много места.

Идеальным вариантом для столешницы будет ламинированное ДСП или прессованная фанера. Для стационарного образца подойдет комбинация оструганных деревянных досок и металла.

Совет: для основы хорошо подойдет и старый ненужный стол, либо качественная дверь, выполненная из цельного полотна.

Нежелательно делать верстак из металла, приемлемым компромиссом будет деревянные крышка и каркас с металлической обшивкой.

Лучше всего использовать не один и двое тисков, а как можно больше. С помощью одних закрепите без особых усилий длинные доски, а другие подойдут для крепления мелких деталей.

Размеры и чертеж

Прежде чем мы приступим к изготовлению, необходимо продумать его дизайн и размеры, назначение. Для изготовления деталей и сборки стола потребуется сделать чертеж. На нем с точностью до миллиметра указываем все данные. Далее вам часто придется пользоваться чертежом в процессе изготовления отдельных элементов и при сборке изделия.

Совет: при составлении чертежа ориентируйтесь на размер столешницы в 1600х800 и высоту в 870 мм.

Инструменты

Какой набор инструментов будет необходим мастеру:

• металлический уголок;
• саморезы по металлу;
• анкерные болты;
• шурупы;
• рулетка;
• дрель;
• пила;
• наждак;
• болгарка;
• ручная ножовка;
• молоток;
• набор отверток;
• столярный клей;
• краска.

Конечно же, перечень может изменяться в зависимости от того, какой материал вы решили выбрать под основу верстака, и какой конструкции он будет.

Справка: крайне важно в самом начале определиться с высотой верстака. Опытному мастеру под силу будет сделать устройство с регулируемой высотой, остальным рекомендуется ориентироваться на расстояние от крайней точки согнутой в локте руки до пола.

Как сделать?

Изготовление

Данный процесс происходит в несколько этапов, первым из которых является сборка основания. После следует установка столешницы и установка всего необходимого оборудования.

Подготавливаем вертикальные опоры и перемычки, сверлим сквозное отверстие в горизонтально расположенном бруске. После накручиваем гайку с шайбой на болт со стороны паза. В средине столешницы устанавливаем перемычки (между ними будут находиться ящики), к ним крепятся рейки. Крышка верстака на болтах будет закреплена.

Основание верстака – деревянная рама (рекомендуется применять для их изготовления мягкое дерево: липу или сосну), крепления которой должны соответствовать всем требованиям жесткости и устойчивости. Именно поэтому, между ножками вашего рабочего стола в горизонтальном виде следует расположить перемычку, а по всей длине установить царгу. Закреплять их необходимо на безопасном расстоянии от пола (50 см). Такой запас места может пригодиться в дальнейшем, и вы с легкостью сможете разместить внизу верстака небольшие полочки или выдвижные ящики.

Затем переходим к этапу сооружения столешницы. Это можно сделать с помощью нескольких досок, но в таком случае их необходимо тщательно обработать, очистив от мусора и опилок. Ее размеры должны превышать ширину и длину основания. Такое решение необходимо для вашего удобства. Так рабочую зону можно будет без труда очистить. Столешницу закрепляют к доскам, находящимся с противоположной стороны создаваемого верстака. Монтаж брусков просто невозможен без нескольких пазов (щелей, стыков), расположенных в основании.

Созданную нами рабочую поверхность покрываем тисками. Для этого сооружаем фанерную прокладку с изнаночной стороны, отмечаем карандашом или ручкой, где будут будущие отверстия. Сверлим их, прикрепляем тиски с помощью гаек.

Когда создаем упоры, отрегулируйте их по высоте, расположите их на достаточно большом расстоянии от тисков. Такая осторожность обеспечит гарантированную надежность, и вы будете уверены, что заготовки останутся на поверхности, не упав на пол.

Также сооружаем полки, их можно закрепить на опоре подверстаточного пространства.

Приступаем к созданию направляющих ящиков, которые впоследствии послужат хранилищем для всех инструментов и крупных предметов. Для них отводим заднюю часть верстака, проделываем углубления.

Прибиваем пару-тройку поперечных брусков к основанию столешницы, для них преждевременно нужно оставить пазы. К перемычкам горизонтальным образом прикрепляем рейки, они послужат для процесса скольжения ящиков.

Столешницу прикрепляем к основанию болтами. Стамеской проделываем углубления, сверлим указанные места, после там очутятся болты. Нужно, чтобы их головки не стали причиной травматизма, поэтому их надежно скрывают в столешнице.

Сборка

К конструкции нужно будет прикрепить определенное количество тисков. Под них заблаговременно заготавливаются проемы, под которыми впоследствии закрепляются небольшого размера прокладки из фанеры.

Будьте внимательны, тиски размещайте на одном уровне, чтобы не допустить деструкции верстака.

Размещаем точки крепления, после чего можем заняться крепежом инструментов. Для этого отлично подойдут метизы.

Важно: тиски ни в коем случае не рекомендуется размещать близко к углам вашего стола, в противном случае есть риск срыва инструмента.

Опорные элементы сделать легко своими руками. Для этого просто зафиксируйте готовые упоры, или просверлите небольшие проемы определенного размера.

Внимание: не желательно использовать в качестве упоров болты, они могут повредить детали, а нагели ненадежны. Создайте прямоугольники, они послужат идеальным и надежным крепежом. Закрепите брусок с торцевой части верстака.

Учитывайте и тот факт, что на столешнице впоследствии будут располагаться довольно тяжелые и массивные вещи, такие как:

• деревянные зажимы;
• токарное оборудование;
• фрезеровочный элемент;
• дрель (стационарная).

Поэтому столь важно убедиться в надежности креплений и продумать все варианты удобства, чтобы не пришлось в дальнейшем сожалеть о расположении тех или иных приспособлений.

Финишная обработка

Готовое изделие можно привести в порядок с помощью шлифмашины. После этого, покрываем всю поверхность рабочего стола олифой как защитный и грунтовочный слой под краску. Так вы убережете себя от получения заноз, снизите риск травматизма.

В конечном итоге, у основания прикручиваете уголки (болтами).

Устанавливать такую конструкцию будет правильнее в зоне естественного света, то есть у окна. Позаботьтесь о дополнительном освещении рабочего места, также не забудьте, что по соседству с верстаком должны быть розетки, в такой ситуации вас сможет «спасти» удлинитель. Наиболее комфортным времяпрепровождение за верстаком будет в случае, если стол не будет слишком высок, а свет будет падать слева или сверху.

Совет: в мастерской также могут пригодиться стол для циркулярки,  фрезерный, сварочный или откидной стол, простой стол из досок или поддонов, и, конечно же, личный шкаф для инструментов.

Фото

Создание мебели — процесс индивидуальный. У вас вполне может получиться что-то красивое и удобное:

Полезное видео

Пошаговый процесс изготовления детально описан на следующем видео:

Заключение

Появившись в хозяйстве, он станет незаменимым помощником и со временем, вы сами в этом убедитесь. Во-первых, верстак своими руками – это существенная экономия денежных средств. Во-вторых, вы, как специалист, приобретаете практические навыки. В-третьих, у вас всегда «под рукой» будет удобный стол, на котором можно создавать интересные и полезные в быту предметы.

Верстак столярный своими руками: схема и изготовление

Любой мастер столярного дела, даже тот, который занимается древесиной только в качестве хобби, пожелал бы удобное, хорошо оборудованное место, за которым будем комфортно работать даже длительное время. Такое место называется верстаком, его можно создать даже в условиях самой обычной городской квартиры.

В данной статье будет рассказано как сделать столярный верстак своими руками. Оборудованное место можно купить готовым, в специализированном магазине или через заказ в интернете. Однако смастерить его самостоятельно гораздо интереснее и значительно дешевле. Как его сделать, что для этого понадобится, из каких этапов состоит процесс, подробно рассказано в статье. Добавлена пара полезных видеороликов по теме, а также вниманию читателя предложен интересный материал для скачивания.

Верстак столярный своими руками.

Содержание

1. Устройство и назначение столярного верстака
2. Виды и конструктивное исполнение
3. Назначение и конструкция типового столярного верстака
4. Проектирование верстака
5. Выбор материала
6. Выполнение верстака самостоятельно
7. Сборка столешницы
8. Изготовление опор
9. Сборка каркаса и столешницы
10. Требования при изготовлении конструкции
11. Заключение

Устройство и назначение столярного верстака

Верстак – это устойчивый, массивный рабочий стол, предназначенный для обработки различных изделий с помощью ручного или механизированного инструмента. Чем больше будут размеры такого стола, тем тяжелее и габаритные детали можно на нем обрабатывать.

Выгода в цене

5

Индивидуальный проект

5

Доступность материалов для изготовления

4

Сложность работы

4

Прочность и долговечность

4

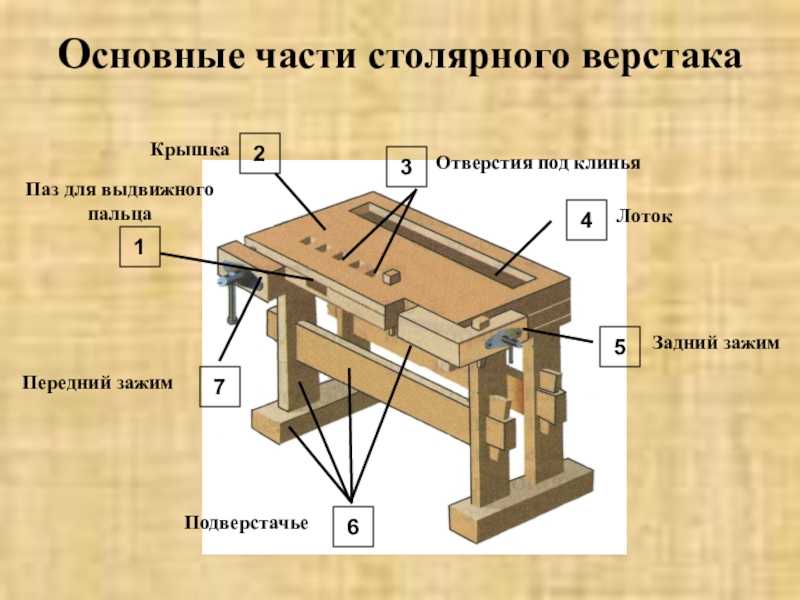

Типичная компоновка верстака:

1. Рабочая поверхность. Для ее изготовления лучше всего использовать древесину твердых пород, чтобы как можно дольше можно было эксплуатировать стол без замены поверхности. Толщина досок для крышки должна быть не менее 60 миллиметров.
2. Опоры верстака можно выполнить из липы, сосны или другой мягкой древесины. Для устойчивости стола опоры необходимо соединить между собой продольными планками.
3. На лицевой части рабочей поверхности навешиваются тиски, с помощью которых будут крепиться обрабатываемые изделия. На стол длиной более одного метра можно навесить двое тисков (для крупных и мелких деталей).
4. Для хранения фурнитуры и мелких деталей в задней части рабочей поверхности можно сделать углубления или ящички из реек.

Устройство столярного верстака.

Виды и конструктивное исполнение

Все самодельные рабочие столы для столярных работ можно разделить на три вида:

1. Мобильные верстаки.
   Имеют вес до 30 кг, габариты менее 1 м по длине и до 70 см по ширине, оснащаются одними тисками и изготавливаются частично из металлических элементов. Подобные станки предназначаются для работы с небольшими, лёгкими заготовками или мелкого ремонта деревянных изделий. Мобильный рабочий стол является отличным вариантом при недостатке места и может быть установлен в любом помещении на даче или на балконе. Нередко мобильные верстаки имеют раскладную конструкцию. Если нет потребности в стационарном, профессиональном верстаке, то для мелких ремонтных работ или изготовления небольших деталей можно переоборудовать старый письменный стол.

2. Стационарный столярный верстак.
   Изготавливается с привязкой к определённому месту и не предназначен для перемещения в процессе эксплуатации. Оборудование этого типа позволяет обрабатывать детали любого размера и веса.Стационарный столярный верстак представляет собой надёжное, устойчивое сооружение, обустроенное в соответствии с предпочтениями владельца и особенностями помещения

3. Станок составного типа.
   Наиболее сложный в изготовлении. Тем не менее, эта конструкция в силу своей вариативности является самым практичным и функциональным сооружением. При необходимости отдельные части верстака можно легко заменить, поскольку элементы рабочего стола соединяются между собой болтовыми соединениями.

Верстак составного типа.

В помощь придет чертеж верстака для гаража. Во время проектирования верстака нужно брать в учет некоторые факторы, которые повлияют на окончательную конфигурацию. Необходимо обязательно определить размеры верстака.

Остахов Алексей Михайлович

Практический опыт, высшее строительное образование. Рассказываю о ремонте и строительстве понятным языком

Задать вопрос

Сначала нужно определиться с высотой стола, она должна быть соответствующей росту того, кто будет за ним работать. Во время выполнения работ человеку необходимо ощущать комфорт. Стол не делается слишком низким, потому как выполнение работ в согнутом положении может вызвать сутулость. В среднем высота конструкции составляет около 80 см.

В зависимости от того, какие работы будут выполняться, в конфигурации верстака необходимо предусмотреть опоры и струбцины либо винтовые тиски. Также нужно брать в учет, с какой стороны будут располагаться определенные инструменты. Габариты стола должны определяться в зависимости от площади помещения, в котором будет находиться верстак. Зачастую размеры стола делаются такими: длину делают 2,5 м, а ширину — от 90 до 120 см. Данные размеры подходят для многих мастеров и их считают оптимальными.

Мобильные верстаки.

В обязательном порядке нужно подумать о размещении ящиков либо тумб, которые будут под верстаком. Они понадобятся для хранения инструментов и оборудования. Во время проектирования надо подумать, будет конструкция стола съемной или статичной. Если планируется съемный деревянный стол, то желательно выбирать более легкие материалы для верстака. Теперь о выборе места для верстака. Деревянный стол лучше разместить вблизи оконного проема.

Во время работ должно быть достаточное количество естественного освещения. Также нужно предусмотреть близкое расположение розетки для дополнительного освещения в вечернее время.

Назначение и конструкция типового столярного верстака

Столярный верстак, по сути, является массивным, надёжным столом для обработки деревянных изделий любого размера. Главные требования, предъявляемые к оборудованию этого типа, — прочность и устойчивость. Кроме того, станок должен быть оборудован хотя бы минимальным набором приспособлений для закрепления и удержания заготовок. Габариты рабочего стола выбираются в зависимости от размеров и веса обрабатываемых деталей, а также свободного места в мастерской или гараже. К слову, существуют конструкции компактных верстаков, которые можно разместить даже на балконе.

Как выбрать материал для верстака?

Поскольку работы, которые проводят на столярном станке, выполняются с помощью ручного и электрического инструмента, верстак изготавливают из массивного бруса и толстых досок.

К слову, рабочую поверхность, или по-другому верстачную доску, собирают только из твёрдых сортов древесины. При изготовлении столешницы применяют сухие дубовые, буковые или грабовые доски толщиной не менее 60 мм. Если столешница будет изготовлена из сосны, ольхи или липы, то её поверхность будет быстро изнашиваться и потребует периодического обновления. Часто верстачную крышку набирают из нескольких узких и толстых досок, устанавливая их на ребро.

Типовая схема столярного верстака.

Ряд отверстий, выполненных на рабочей поверхности стола, позволяет устанавливать упорные элементы для удобства обработки длинных деревянных заготовок. В целях облегчения конструкции опорные ножки рабочего стола, напротив, изготавливают из мягкой древесины.

Между собой вертикальные опоры соединяют продольно установленным брусом для повышения устойчивости изделия. На лицевую и боковую сторону верстака навешивают тиски специальной конструкции для крепления заготовок. Кроме того, на габаритных станках монтируют отдельные зажимные приспособления для крупных и мелких деталей.

Оптимальным местом расположения столярных тисков является левая сторона переднего фартука и ближняя часть правой боковины. В подверстачье — пространстве между опорами, под столешницей, нередко обустраивают удобные полки и выдвижные ящики для хранения инструмента и принадлежностей. Для удобства в задней части столешницы делают выемку под фурнитуру и мелкие детали. Нередко сложное в изготовлении углубление заменяют рамкой, сбитой из деревянных реек.

Основание столярного верстака.

Проектирование верстака

Чтобы верстак своими руками длительное время служил собственнику, нужны чертежи, ведь правильная компоновка составляющих, необходимые размеры деталей сделают рабочий стол максимально удобным в использовании.

1. Высота. Опустите руки вниз, ладони расположите параллельно напольному покрытию. Промежуток между полом и ладонями будет оптимальной высотой будущего прибора. Хозяин не должен сутулиться при выполнении работы.
2. Габариты. Стандартная ширина крышки полметра, а длина полтора. Если пространство гаража позволяет, увеличенные размеры рабочего поля позволяют обрабатывать крупные строительные фрагменты.
3. Каркас. Подсчет строительного материала осуществляется с небольшим запасом. Для увеличения прочности «скелета» используются профильные трубы и металлический уголок хорошего качества. Вместо распорок внизу лучше соорудить своими руками небольшую полочку или шкафчик для увеличения полезного пространства.
4. Освещение. Перед монтажом определитесь с точными зонами источников света. Подгонять готовое сооружение под уже имеющиеся электро узлы нельзя. Дело окажется затратным и даже опасным для здоровья человека.

Перед строительными работами, определите назначение верстака в гараже. Если конструкция сборно-разборного типа, материал применяется легкий по весу. Складные ножки и откручивающая столешница могут сделать прибор компактным и мобильным.

Верстачная доска.

При разработке конструкции столярного верстака важнейшими критериями являются высота, конфигурация и оснащение. Кроме этого, надо обязательно учитывать, кем будет эксплуатироваться рабочий стол — левшой или правшой. Учитывая, что работать за столярным верстаком придётся подолгу, высоте будущего сооружения должно уделяться самое пристальное внимание. Для людей среднего роста специалисты рекомендуют делать стол не выше 90 см.

Полезно знать: Токарный станок своими руками.

Определяя расстояние от пола до столешницы, лучше всего ориентироваться не на среднестатистические параметры, а на особенности собственной анатомии. Оптимально, если верхний срез ножек будет находиться на одном уровне с кистями рук. Если вы рассчитаете этот параметр с учётом толщины столешницы, то работать за таким верстаком без устали можно будет в течение нескольких часов.

Крышка станка может изготавливаться из досок, деревянного массива или фанеры и представляет собой наборную конструкцию. Использовать ДСП или OSB в этих целях не рекомендуется. Профессиональные столяры давно уже определили оптимальный размер столешницы — максимум 2 м в длину и 0.7 м в ширину. На таком верстаке с одинаковым удобством можно изготовить и сборную деревянную дверь, и небольшую форточку.

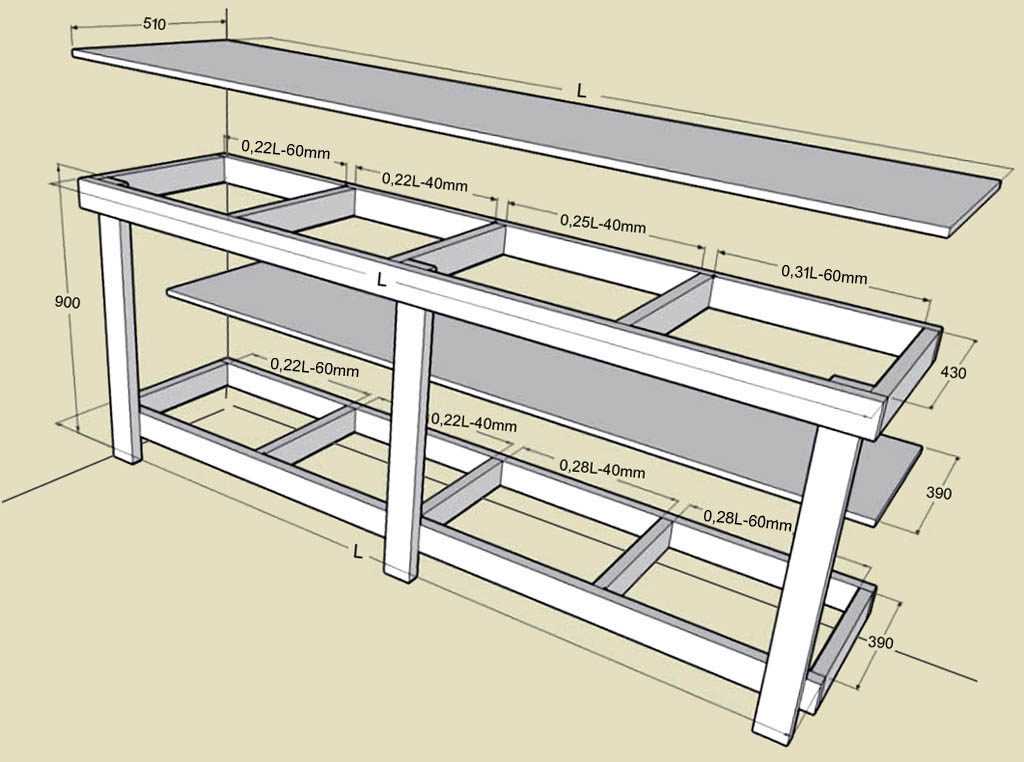

Чертёж столярного верстака.

Проектируя сооружение, не стоит забывать и о прочности несущего каркаса. Для опорных элементов конструкции используют брус сечением не менее 100х100 мм. В качестве продольных и поперечных усиливающих элементов допускается использование реек и бруса сечением поменьше — от 50 – 60 мм и более.

Стыки деталей монтируют на шипы или шканты, для прочности используют мебельные уголки и другую арматуру, а все соединения выполняют при помощи болтов и саморезов. Гвозди обеспечить требуемую устойчивость и фундаментальность конструкции не смогут.

Нередко каркас, или по-другому станину верстака, изготавливают из металла. Несмотря на то, что этот материал позволяет с меньшими трудозатратами сделать конструкцию с регулируемой высотой, профессиональные столяры предпочитают полностью деревянные конструкции.

Далее рассмотрим проект столярного стола¸ изготовленного из фанеры, а точнее из двух склеенных между собой фанерных листов толщиной 1.8 мм. Габариты крышки — 150х60 см. По краям столешница имеет усиление из фанерных полос, что увеличивает её толщину до 72 мм. К слову, представленные размеры не являются догмой и могут быть при необходимости скорректированы в соответствии с потребностями и особенностями конкретного помещения, используемого под мастерскую.

Материал в тему: как выбрать карельскую березу..

Выбор материала

Первым делом стоит соорудить каркасную основу. На этом этапе нужно четко определить размеры верстака. Рекомендуется использование деревянного строганного бруса, для ножек 100 см на 70 мм, а для перемычек 100 см на 40 мм. Саму рабочую плоскость (столешницу) можно сделать из досок либо же использовать старую дверь.

Рекомендуемым вариантом будет прибегнуть к ламинированному ДСП. В монтаже всей конструкции рекомендуется применять твердые и тяжелые породы дерева, такие как дуб и бук. Они придадут верстаку устойчивости, и работать на нем станет куда приятней и удобней. Для крепежной системы подбирают материал в зависимости от вида конструкции: стационарной или разборной. В основном используют: гвозди, саморезы, болты и гайки.

На любом верстаке должны находиться тески. Оптимальным вариантом будет установка сразу двух. Одни располагаются на короткой стороне верстака, справа. Их можно будет использовать для зажатия длинных заготовок. И также установить слева, у дальнего угла. Эти тески будут предназначены для зажатия коротких заготовок. Такое расположение максимально обеспечит удобство работы с различными заготовками. Рекомендуется выбирать тески с шириной губок не менее 175 мм.

Материалы для столярного верстака.

Выполнение верстака самостоятельно

Делается столярный верстак своими руками в 2 этапа. Сначала выполняется сборка основания, затем монтаж столешницы. Во время каждого действия нужно контролировать размер элементов и ровность их монтажа с помощью строительного уровня. Основание имеет вид рамы из брусьев, которые скреплены так, чтобы слесарный верстак своими руками был максимально жестким.

В этих целях между ножками конструкции нужно сделать горизонтальную перемычку, а по центру по всей длине нужно сделать царгу. Эти детали размещают в 50 см от поверхности пола, потом на них можно монтировать полочки для хранения инструментов. Соединяют брусья соединением шип-паз, проклеивая его.

Таблица необходимых материалов для самодельного верстака.

Для съемного верстака соединять элементы опорной рамы можно строительными уголками из металла. Вначале нужно сделать пазы и шипы, потом собрать всю конструкцию, проклеить участки соединения клеем и крепить струбцинами. Чтобы слесарный верстак своими руками выполнить более надежным, опорную раму можно прикрепить к стене. Прочность увеличивают перемычками по диагонали между ножками и верхом рамы. Узкие края верха рамы тоже соединяют перемычкой.

Для выполнения столешницы слесарного верстака нужно доски прибить к 3 брусьям, которые находятся поперек досок на обратной стороне столешницы. В основании должны иметься пазы для данных брусьев.

Столешницу слесарного верстака несколько раз шлифуют, покрывают защитным раствором. Столешницу необходимо прикрутить к основанию на уголки. К столешнице нужно прикрепить тиски. Для этого делается углубление с торца столешницы слесарного верстака. Тиски должны находиться на одном уровне со столешницей. Тиски необходимо крепить болтами и гайками.

Интересно почитать: что такое шпон и каким он бывает.

Отверстия для головки болтов необходимо заранее профрезеровать, чтобы они туда утопились. На самом углу тиски не располагать, иначе при большой нагрузке они сорвутся. Еще нужно сделать упоры. Подойдут упоры прямоугольной формы, которые можно регулировать по высоте под различные элементы, они надежно фиксируются.

Колки нужно выпилить лобзиком. Упоры прямоугольной формы можно в верхней части немного расширить. Тогда в гнездах они будут надежнее крепиться.  Теперь известно, как сделать столярный верстак самостоятельно. Желаем удачи в выполнении работ!

1. Для изготовления столешницы отрежьте дисковой пилой две заготовки. Если вам удалось приобрести фанерный лист максимальной длины, то от него надо отпилить одну заготовку длиной 1520 мм. Разрезав её пополам, вы получите две детали 1520х610 мм. После этого правилом проверьте у каждого листа вогнутую и выпуклую стороны. Это даст возможность правильно сориентировать листы при склеивании.Качественное склеивание обеспечивает прижим деталей столешницы струбцинами. Чтобы правильно склеить фанерные листы, их складывают, обращая выпуклыми сторонами друг к другу.

2. Уложив одну заготовку на три параллельно уложенные доски, нанесите на её поверхность столярный клей. Для этого воспользуйтесь прямым и зубчатым шпателями. Помните о том, что работу надо проводить очень быстро, иначе состав начнёт преждевременно схватываться. Производитель клея «Момент столяр» рекомендует соединять детали не позже, чем через две минуты после начала нанесения состава.
3. Если вы не уверены в скорости своей работы, используйте столярный клей, который не имеет временных ограничений. Конечно, прочность соединения будет немного снижена, однако даже мебельная смесь «ПВА» хорошего качества обеспечит приемлемую степень склеивания. Во избежание повреждения заготовки под струбцины подкладывают опорные доски
4. Уложив вторую заготовку поверх первой, по периметру будущей крышки стола подложите опорные доски и начинайте стягивать столешницу струбцинами. При этом не забывайте контролировать плоскостность детали при помощи правила. Центр заготовки стянуть струбцинами не получится, поэтому в этой части можно установить груз весом не менее 15 – 20 кг.

Склеивать фанерные листы в щит можно и без струбцин, если удастся найти идеально ровную поверхность для их укладки, а также груз достаточной массы.

4. После высыхания клея струбцины снимают и приступают к усилению боковых поверхностей столешницы. Для этого полосы фанеры шириной 15 см приклеивают по всему периметру крышки в два слоя. Выполняя эту работу, обязательно проследите, чтобы верхний слой полностью перекрывал места стыкования. Усиление боковых частей верстачного стола дополнительными фанерными полосами
5. Для торцевания боковых поверхностей стола применяют дисковую пилу. Паркетку ведут плавно, не спеша. В качестве направляющей удобно использовать всё то же правило. Столешнице придают размер 1500х600 мм с соблюдением прямых углов, для чего пользуются столярным угольником или заводским углом фанерного листа.
6. Опоры верстака изготавливают из бруса сечением 100х100 мм, соединяя их с проножками и царгами, для которых используют пиломатериал поперечным сечением не менее 60х60 мм. В нашем случае высота станка составляет 900 мм, однако, вы можете скорректировать этот размер под свой рост. Изготовление каркаса столярного верстака
7. Сборку ножек производят «в шип» или с использованием шкантов, обязательно нанося столярный клей на соединяемые детали.
8. Собирая верхнюю и нижнюю раму подверстачья, скрупулёзно выдерживают углы 90 градусов между деталями. Выполнять это требование будет проще, если ещё на этапе подготовки деталей правильно торцевать их края. Ширина рамы нашего сооружения составляет 900 мм, а высота каркаса — 830 мм, учитывая расстояние от пола до нижней проножки в 150 мм. Сборка подверстачья
9. Для крепления столешницы к подверстачью длинные царги сверлят в трёх местах, через которые крепят детали верстака 8-миллиметровыми саморезами длиной не менее 100 мм. Монтаж столешницы на подверстачье
10. Чтобы головка метизов и шайба не выпирала за пределы опорных элементов, в них делают углубление перьевым сверлом.Спрятать головки болтов и шайбы помогут отверстия, сделанные в деталях перьевым сверлом

При желании в подверстачье можно соорудить полку. Для этого по размеру нижнего пространства вырезают фанерную панель, в углах которой делают прямоугольные вырезы под ножки станка.

Изготовление столярного верстака.

Сборка столешницы

Наборный (клееный) щит из древесины твердых пород (ясень, дуб, бук, граб). Рекомендуемая толщина столешницы – 60 мм. Наиболее рационально для ее изготовления использовать строганный брус сечением 60х40 мм. После подготовки длины бруса, его нужно склеить между собой в щит, требуемой ширины. Чтобы получить щит шириной 80 см нужно подготовить 20 брусков 60х40 мм.

Интересно почитать: что такое влагостойкая фанера.

Для качественной склейки необходимо учесть следующие факторы:

• Брус строго прямоугольный в поперечном сечении (не ромб или параллелепипед).
• Щит должен зажиматься специальными струбцинами, которые способны обеспечить достаточную силу сжатия.
• Склейка производится на ровной плоскости, при этом нужно исключить деформацию во время сдавливания.

Можно обойтись без всего вышеописанного и склеить щит посредством последовательного сжатия брусков между собой саморезами или даже гвоздями. Но в этом случае, ни о какой ровной поверхности столешницы речи быть не может.

Столешница из фанеры . Несколько листов фанеры склеивают между собой по плоскости. Количество склеиваемых листов зависит от их толщины и от планируемой толщины столешницы. Для качественной склейки фанеры необходима ровная плоскость. От того насколько эта плоскость будет ровной, зависит качество готовой столешницы.

Существует два варианта склейки фанеры в домашних условиях:

• При помощи досок и струбцин. На фанеру наносят клей и сжимают струбцинами. Для равномерного сжатия под струбцины подкладывают доски.
• При помощи досок и груза. Предварительно смазанную клеем фанеру кладут на ровную плоскость, сверху кладут доски и прижимают грузом.

Столешница из фанеры.

Изготовление опор

Опорные ножки рабочего стола делают из бруса сечением 100х100 мм. Выглядят они достаточно массивно, но это необходимо для обеспечения жесткости конструкции. Поперечные детали каркаса делают из такой же древесины что и ножки. Для этого достаточно бруса сечением 60х60 мм.

Остахов Алексей Михайлович

Практический опыт, высшее строительное образование. Рассказываю о ремонте и строительстве понятным языком

Задать вопрос

Во избежание деформаций, которым подвержены детали из массива древесины большого сечения, для изготовления опор лучше использовать . Его можно склеить из двух-трех заготовок меньшего сечения. Например, чтобы сделать брус сечением 100х100 мм, нужно склеить между собой по плоскости три доски сечением 105х35 мм. После склейки получится заготовка 105х105 мм, где 5 мм – запас на чистовую обработку.

Для сборки каркаса используют шиповые соединения или шканты. Такой вариант сборки подразумевает наличие специального оборудования. В противном случае процесс будет неоправданно долгим. Более простой вариант – использовать металлический крепеж и арматуру (болты, винты, уголки, саморезы).

Размер каркаса:

• длина – 180 см;
• ширина – 70 см;
• высота – 74 см.

Высота приведена с учетом толщины столешницы (60 мм). Длина и ширина каркаса обеспечивает наличие свесов столешницы (10 см на сторону со стороны торцов, 5 см на сторону спереди и сзади).

При сборке должны получиться следующие заготовки:

• Стойки (ножки) – 100х100 мм длиной 74 см.
• Поперечные бруски – 60х60х1600 мм (4 шт.) и 60х60х500 мм (4 шт.).

Если использовать шиповые соединения, то к длине заготовки нужно прибавить длину шипа (рекомендовано 60 мм), умноженную на 2.

Опоры столярного верстака

Сборка каркаса и столешницы

Перед сборкой к низу столешницы по краям нужно прикрепить поперечные доски сечением 100х60х800 мм и продольные 50х60х1800 мм. Поперечные доски нужны для исключения деформации столешницы в процессе эксплуатации. Продольные – для последующей оснастки столярного верстака зажимами.

Чтобы надежно зафиксировать продольные и поперечные доски, следует использовать клей. Если нет уверенности в качестве клея, их можно дополнительно закрепить саморезами или другим металлическим крепежом. Если все размеры учтены верно, то каркас верстака станет четко между поперечными и продольными досками снизу столешницы. Скрепить всю конструкцию следует болтами, через поперечные доски столешницы и опорные столбы (ножки). Чтобы головки болтов не мешали, под них нужно высверливать потайные отверстия.

Требования при изготовлении конструкции

В зависимости от предполагаемых работ, столярный стол должен обладать следующими характеристиками:

• Масса и жесткость конструкции должна быть достаточной для обеспечения целостности и устойчивости рабочего стола.
• Наличие приспособлений для закрепления и удержания обрабатываемых заготовок (упоры, винтовые струбцины, ).
• Возможность эргономичного размещения дополнительного оборудования.
• Размеры будущего столярного верстака зависят от массы и габаритов заготовок, которые предполагается на нем обрабатывать.
• Следует учитывать свободное пространство в мастерской. Есть проекты компактных верстаков, позволяющие организовать рабочее место даже на балконе.
• Высота стола должна быть ориентирована на физиологические особенности человека, который будет за ним работать.
• Размещать дополнительные приспособления следует с учетом основной рабочей руки хозяина.
• Перед началом проектирования верстака нужно определиться, какой он будет – переносной или стационарный.

Наиболее подходящие габариты верстака, для работы с деревом:

• длина столешницы – 2 м;
• ширина – 70–100 см;
• высота стола от пола – 80–90 см.

Если к верстаку не предъявляется серьезных функциональных требований, для мелких работ можно использовать письменный стол, переоборудованный под профессиональные нужды. Чтобы верстак, выполненный своими руками, имел практическую ценность, следуйте простым правилам. Если Вы никогда не имели практических навыков в работе с верстаком, прочитайте инструкцию по применению инструментов. Теоретические знания помогут обезопасить собственника во время работы.

Самодельный столярный верстак.

Индивидуальная модель

Интересный процесс

Гарантированно качественные материалы и детали конструкции

Экономия в цене

Купить б/у верстак может быть выгоднее

Задача только для опытных мастеров

Заключение

Остахов Алексей Михайлович

Практический опыт, высшее строительное образование. Рассказываю о ремонте и строительстве понятным языком

Задать вопрос

Нельзя на деревянном верстаке чинить металлические фрагменты. Испорченная техника в итоге окажется малым из зол. При работе обязательно использование тисков. Обрабатываемая деталь прочно фиксируется в зажиме и поддается мелкой обработке. Конструкция прослужит долго, если каркас обработать качественной краской по металлу. После такого мероприятия коррозия и ржавчина устройству не грозит.

Рабочее место приводится в порядок после всех манипуляций. Электроприборы выключаются во избежание короткого замыкания. Нужно сделать столешницу чистой, чтобы клей, вода или масло не попало на технику. Крепежные элементы ввинчиваются полностью, но без нажима. Расшатанная конструкция вовремя укрепляется. Бывают верстаки с регулировкой высоты несущей плоскости. При таком условии работа выполнится качественнее. Сбоку стола крепится мешок для мусора.

Более подробно об изготовлении самодельного верстака можно узнать из файла «Верстак на скорую руку». А также в нашей группе ВК публикуются интересные материалы, с которыми вы можете познакомиться первыми. Для этого приглашаем читателей подписаться и вступить в группу.

Источники статьи

В завершение хочу выразить благодарность источникам, откуда почерпнут материал для подготовки статьи:

www.prorab.guru

www.stroitelinfo.ru

www.stroybudni.ru

www.stroyvopros.net

www.stanok.guru

www.remoskop.ru

www.rozarii.ru

www.pdoshka.ru

www.tvoygarazh.ru

www.stolyarka-mos.ru

www.moigarazh.ru

19 Чертежные столы Easy DIY Чертежи

Чертежные столы DIY для людей, которые работают дома, являются чертежниками или дизайнерами, которые постоянно сталкиваются с проблемами в своей рабочей среде. Рабочее пространство, необходимое для традиционного стола, в таких обстоятельствах часто недоступно. Чертежный стол своими руками не займет у вас много времени и усилий, и станет отличным ответом на эту дилемму и подарит вам чувство гордости и выполненного долга. В Интернете есть много комментариев о планах чертежного стола своими руками. Если вы будете искать хороший план, это займет очень много времени. Сидеть за чертежным столом — одно из многих удовольствий от работы дома, особенно когда вы можете создать его самостоятельно.

Эти чертежные столы для рисования своими руками предназначены для тех, кому нужно особое рабочее место или кто хочет сделать идеальный подарок для близкого человека. Есть простые планы, которые были созданы только для DIYers. Вот один из них, которому будет следовать даже новичок. Каждый из этих чертежных столов «сделай сам» изготовлен из стандартных материалов и соединяется со столом или столом дома, в школе и в офисе, образуя прочный и прочный стол для рисования и черчения.

Чертежный стол своими руками Чертежи:

Являетесь ли вы профессиональным чертежником, дизайнером или просто любите рисовать и проектировать, вам понравится чертежный стол на вашем домашнем рабочем месте. С таким количеством различных планов и стратегий на выбор, мы знаем, что вы найдете что-то, что точно соответствует вашим потребностям и бюджету! Эти самодельные проекты различаются по уровню сложности и требуемому набору навыков, так что выберите один и попробуйте. Нет необходимости платить несколько тысяч долларов, чтобы иметь дома чертежный стол. С этими планами вы можете построить его самостоятельно. Вот 15 чертежных столов самых разных форм и размеров, которые вы можете просмотреть.

Идеальный чертежный стол, сделанный своими руками, — это рабочая станция, которую чертежник может закрепить на стене или поставить свободно. Ящики должны быть выдвижными и иметь прилавок сверху для организации во время работы. Эти планы чертежных столов легко построить, поэтому вы можете сэкономить деньги, помогая окружающей среде, используя переработанные продукты. Его можно прикрепить к столу, столу или верстаку. Эти планы чертежных столов для самостоятельной сборки были составлены так, чтобы иметь простой для понимания набор инструкций, а рисунок был разработан профессиональным дизайнером самодельных систем мебели. Это гарантирует, что эти планы будут нарисованы с размерами, приведенными в соответствии с отраслевым кодом, что даст читателю действительно проект «сделай сам».

Другие планы

• 22 Фантастические планы на таблицах DIY
• Планы и идеи организаторов DIY Dest
• Бесплатные таблицы DIY Camping Plans

. хорошо в офисе или дома, позвольте нам помочь вам выбрать прочные лиственные породы для столешницы. Удобный регулятор высоты поможет сохранить идеальное положение по высоте во время использования, а ножки можно «доработать по вкусу». Наш первоклассный чертежный стол создан специально для дизайнера или художника, который находится в пути. Эта портативная модель, весящая меньше половины большинства стандартных чертежных столов, выпускается в трех версиях: стол из дуба со столешницей из ламината, стол из фанеры и МДФ со столешницей из нержавеющей стали и стол из фанеры из клена и березы и МДФ с твердым покрытием.

верх из анодированного алюминия.

woodworkingplanseasy4beginner

Механизированный чертежный стол «Сделай сам»:

Механизированный чертежный стол «Сделай сам» — это пример того, что можно построить с помощью наших чертежей «Сделай сам». Это машина из балтийской березовой фанеры с регулируемыми механизмами, приводимыми в действие человеком. Эта концепция была разработана для того, чтобы один человек мог легко регулировать столешницу из сидячего положения во время просмотра телевизора, еды, разговора по телефону и т. д. Он полностью механический, в нем не используются электронные детали, и его можно настроить так, чтобы он работал для любого настольного приложения, а не только для чертежного стола.

Особенности регулировки:

• Возможность регулировки угла наклона столешницы до 30 градусов в каждую сторону простым перемещением ножек.
• Эргономичная двухступенчатая рукоятка для подъема и опускания столешницы.
• Газовые пружины для выдвижения ящиков стола с помощью кнопки.

core77

Дешевый чертежный стол из фанеры:

Это лучший чертежный стол, который я нашел по этой цене, который соответствует вашим потребностям. Приятно найти что-то, что кто-то уже сделал и собрал для вас, так что берите планы и приступайте. Планы предназначены для тех, кто уже имеет некоторый опыт использования электроинструментов. Однако не обманывайтесь; это нетрудно построить, если у вас есть время, материалы и общие знания о том, что вы делаете. Этот чертежный стол — хороший дизайн для начинающего столяра, потому что он не очень большой, но все же на нем много места для работы. Он может подойти для рисования или черчения. Эта подставка может быть настроена в соответствии с вашими потребностями и хорошо держится вместе.

инструкции

Стол для рисования своими руками:

Что делает чертежный стол хорошим чертежным столом? Он должен быть прочным, регулируемым и способным удерживать карандаши и другие инструменты. Этот проект «сделай сам» основан на армейских излишках и включает в себя изготовление двух сверхпрочных боковых ножек, регулируемой наклонной столешницы и деревянных планок для хранения чертежных карандашей и других инструментов. С несколькими основными столярными инструментами у вас будет идеальный чертежный стол для вашего следующего проекта DIY или класса. Поклонники олдскульных письменных столов ищут отличный письменный стол? Этот школьный стол для рисования своими руками изготовлен из прочных пластин 2×4, которые поддерживают наклонный рабочий стол для ваших любимых настольных принадлежностей. Этот самодельный предмет может быть в стиле старой школы, но он подойдет для того, что вам нужно.

Стол для школы черчения «Сделай сам» — идеальный проект для всех, кто посещал уроки черчения или рисования в старшей школе или колледже. Планы работ по дереву довольно обширны и включают в себя широкий спектр подробных инструкций, которые помогут вам построить очень прочный набор ножек для чертежного стола, а также советы по изготовлению регулируемой наклонной столешницы и деревянных планок для хранения чертежных карандашей и других инструментов. .

(через Тома Форда)

Чертежный стол в традиционном стиле:

С помощью чертежного стола в традиционном стиле вы можете создать верстак или стол, который украсит ваш магазин, студию, гараж, подвал или другое рабочее место. Столешница и ножки изготовлены из простых деревянных деталей, которые можно легко модифицировать в соответствии с вашими потребностями. Регулируемый набор шарнирных направляющих позволяет изменять высоту столешницы и ножки для различных целей. Этот чертежный стол в традиционном стиле выполнен в классическом стиле.

Столешница и две боковые стороны изготовлены из массива дерева с простой светло-коричневой отделкой. Каждая сторона имеет регулируемый набор шарнирных направляющих, которые позволяют расположить стороны под удобным углом в соответствии с вашими рабочими потребностями. Столешница представляет собой столешницу, обработанную с обеих сторон. Каждая сторона столешницы удерживается на месте четырьмя большими винтами, закрепленными под столом. Этот чертежный стол своими руками имеет высоту 35 ¼ дюймов, что делает его удобным для сидения во время работы.

(через Got It Made)

Стол для рисования с прямым краем и параллельным краем:

Чертежный стол необходим любому художнику, особенно архитектору и домашнему дизайнеру. Чертежный стол с прямой кромкой и параллельным краем — идеальный выбор как для профессионалов, так и для начинающих. Его можно использовать прямо или под углом. Наличие такого типа стола в студии облегчит работу и сделает сеансы мозгового штурма более продуктивными. Этот чертежный стол с прямым краем и параллельным стилем создан по образцу великих столов прошлого.

Он изготовлен из массива твердой древесины (некоторые породы древесины недоступны) и представляет собой удобную рабочую станцию ​​по очень доступной цене. Возьмитесь за свой следующий проект «сделай сам» с помощью нашего чертежного стола Straight Edge и Parallel. Этот универсальный чертежный стол имеет прямую кромку, регулируемый наклон, упоры как для угла, так и для высоты столешницы, и предлагается длиной от 4 до 8 футов.

(через Instructables)

Простой и понятный чертежный стол своими руками:

У нас есть простое решение для домашних мастеров, которым нужен чертежный стол, на котором можно рисовать, рисовать или просто проецировать что-либо на стол. Этот стол для рисования «сделай сам» без излишеств разработан с учетом простоты и хорошо справляется со своими задачами. Эта сборка чертежного стола своими руками, должно быть, сбила с толку новичков, поэтому я подумал, почему бы не написать подробное ПОШАГОВОЕ руководство с фотографиями, чтобы показать, как любитель может его построить.

Вся сборка может быть завершена менее чем за 30 минут. Вам не потребуется причудливая резка по дереву, и при этом вам не потребуется никаких дополнительных работ по дереву. Прочность — это мягко сказано для углов этого стола. Этот черновой стол изготовлен из прочных угловых элементов, что придает столу прочность и устойчивость, особенно если у вас есть дети, которые часто используют его в качестве сиденья. Углы делаются крепкими с помощью кусков дерева, вырезанных под углом, и нет стола прочнее этого.

(через Whisk0r)



Стол для рисования с подсветкой и регулировкой:

Когда вы работаете над проектом, хорошо иметь достаточно места для размещения всех ваших материалов. Этот регулируемый дизайн даст вам достаточно места для компоновки планов, отслеживания шаблонов или изменения существующих рисунков. Используйте светодиодные фонари под поверхностью стола, чтобы отслеживать узоры или изменять существующие рисунки. Большие светодиодные индикаторы под поверхностью для рисования позволяют легко отслеживать существующие рисунки. Этот намек на технологию заряжается от USB-порта, поэтому вам не нужно беспокоиться о хранении батарей. Его поверхность размером 6 x 6 футов обеспечивает достаточно места для размещения инструментов, расходных материалов и чертежей, а наклоняемая стеклянная поверхность позволяет работать под оптимальным углом.

woodsmithplans

Скрытый чертежный стол:

Вы ищете способ иметь чертежный стол, не делая очевидным его наличие? Узнайте, как сделать собственный чертежный стол, который можно спрятать. Экономьте место в гостиной, складывая стол, когда он не используется, и складывая его обратно, когда вы готовы к работе. Из нескольких кусков дерева и нескольких деревянных досок вы можете сделать свой собственный чертежный стол, который можно спрятать. Ножки аккуратно складываются к столешнице, оставляя достаточно места, чтобы спрятать столешницу под диван.

Этот рисунок нарисован, но вы можете оставить его незавершенным, если хотите. Прячущийся чертежный стол сделать несложно. Он также прост в использовании. Когда он вам не нужен, стол складывается, и ваша гостиная выглядит великолепно. Когда вы будете готовы делать наброски, рисовать, писать или рисовать — просто откройте стол и приступайте к работе! Небольшой размер скрытого чертежного стола означает, что его можно разместить практически в любом месте комнаты. Включены инструкции по изготовлению стола, который складывается в ящик, который можно спрятать, когда он не нужен, но при этом достаточно большой, чтобы удобно разместить материалы для рисования.

(через Instructables)

Базовый регулируемый чертежный стол:

Если вы ищете что-то другое, то наш базовый регулируемый чертежный стол для вас. При полном выдвижении верхняя часть стола поднимается, позволяя разместить на нем чертежную лампу. Просто коснитесь его верхней части, и он вернется в исходное положение. Кроме того, он может служить захватывающим диванным столиком или входной стойкой в ​​вашем доме. Базовый регулируемый чертежный стол — идеальное дополнение к вашему рабочему пространству, домашнему офису или общежитию колледжа. Этот стол имеет подъемную верхнюю часть, и с помощью правильного оборудования вы можете регулировать его угол, который вы предпочитаете.

Стол складывается, когда он не используется, и может использоваться в качестве приставной стойки или столика-дивана. В этом проекте «Сделай сам» вам потребуются базовые столярные навыки, чтобы построить этот стол с нуля. Это базовый чертежный стол, который можно регулировать благодаря двусторонним петлям. Преимущество этого стола заключается в том, что его можно использовать в качестве диванного столика или приставной стойки. Это экономичный проект «сделай сам», который не сильно ударит по бюджету. После сборки вы можете окрасить стол или покрасить его в соответствии с вашим интерьером. Верхняя часть состоит из нескольких слоев и имеет правильную фурнитуру, и, сдвинув верхнюю часть вверх, вы можете отрегулировать ее под разными углами или сложить для удобства хранения.

(через Instructables)

Складной чертежный стол с регулируемыми углами:

Если вам нужен временный стол, у нас есть решение. Этот базовый складной чертежный стол изготовлен из простых, общедоступных материалов, и его может собрать любой умелый мастер. Чертежный стол очень помогает, когда вы составляете планы для проекта по благоустройству дома своими руками, потому что он обеспечит плоскую прочную поверхность для использования. В этой статье вы узнаете, как сделать простой складной чертежный стол, который можно спрятать под кухонным столом, когда он не используется.

Полноразмерная версия может быть построена для любой высоты, но этот меньший складной чертежный стол своими руками (только из фанеры и дерева) можно легко отрегулировать под любую высоту обычного чертежного стола. Этот складной чертежный стол с регулируемыми углами специально разработан для мастеров, которые хотят установить чертежный стол в своем доме и иметь возможность настроить его в соответствии со своими потребностями. Этот чертежный стол своими руками поможет вам содержать рабочее место в порядке и чистоте. Универсальный стол может стать идеальным дополнением к вашему чертежному столу, компьютерному столу или рабочей станции. Этот прочный складной стол имеет раму из твердой древесины и поверхность из прочной фанеры, поэтому вы можете разместить свой магазин в любом месте вашего дома или в дополнительной комнате.

(через Modern Homemaker)

Базовый чертежный стол:

Конструкция проста в сборке, и готовый стол отлично работает! Простой проект «сделай сам», на который вы практически не потратите денег. Общая стоимость составляет менее 50 долларов. Вы можете обойтись еще дешевле, если найдете старый складной стол, из которого можно взять детали. Я покажу вам, как построить простой чертежный стол по дешевке. Если вы можете мечтать об этом и хотеть этого, и если у вас дома есть инструменты и детали, вы можете это построить.

Мастер проведет вас через процесс создания модели, которая будет выглядеть почти так же хорошо, как и дорогая модель, но будет стоить не так дорого, как некоторые из этих более дорогих моделей. Основной чертежный стол покрыт ламинатом из толстого дерева. Этот проект будет недорогим, если сделать его самостоятельно. Многие инструменты обычно доступны в доме. Следуйте этим простым шагам, получайте удовольствие от этого, и вы получите свой базовый чертежный стол в кратчайшие сроки!

(через Instructables)

Чертежный стол «Сделай сам»:

Чертежный стол «Сделай сам» предназначен для того, чтобы делать то же, что и дорогой строительный стол. Приобретите два стола, и примерно через четыре часа у вас будет профессиональное рабочее место для черчения. Трубопровод изготовлен из окрашенной стали шестнадцатого калибра. Верхняя часть имеет большую площадь для сборочных проектов. К каждой ножке добавлены два отверстия для люверсов для управления проводами, или вы можете добавить 4-дюймовый зажим вокруг нижней части стола. Этот стол предназначен для любого применения, требующего прочной поверхности для черчения.

Крепления для зажимов Kee позволяют быстро и легко повесить зажимы для разметки трубопроводов, а прорези для подвесов для труб позволяют размещать трубы прямо на столе. Чертежный стол Pipe Fitter DIY со стальной столешницей и прочным основанием прослужит долго. Его большой размер и зажимы для труб позволяют удобно работать над такими проектами, как рисование двухмерных и трехмерных схем.

(через Упрощенное здание)

Чертежный стол:

Этот постоянный чертежный стол необходим людям, страдающим болями в спине и другими проблемами со здоровьем. Этот чертежный стол предназначен для упрощения работы с компьютером. Компактный, с поворотной крышкой, что делает его идеальным для небольших помещений. Этот стол станет отличным дополнением вашего дома или рабочего места. Чертежный стол от Multi-Mate — это стоячий стол, который идеально подходит для студентов, художников или любого другого человека, переоборудовавшего стоячую парту.

Он включает в себя прочную стальную раму и подставку для ног, чтобы помочь вам сидеть или стоять во время работы. Этот письменный стол идеально подходит для студентов, которые предпочитают стоять за партой, обеспечивая повышенную циркуляцию и меньшую нагрузку на спину. Чертежный стол Prime отлично подходит для небольших помещений, но при этом имеет достаточно места для стояния. Этот чертежный стол прочный и выдерживает до 200 фунтов. Он вообще не занимает много места.

(через Томми Томпкинса)

Чертежный стол из переработанного рабочего стола:

Когда ваш старый стол готов к выбрасыванию, пришло время сделать новую собственную колоду. Этот проект своими руками легко реализовать, и, что самое приятное, компоненты из переработанного дерева уже есть под рукой. Если вы устали возвращаться из офиса со своим старым письменным столом, то вот вам забавный проект «сделай сам». Возьмите верхнюю часть старого стола, чтобы сделать новый настольный чертежный стол. Вас ждут часы занятий своими руками для всех возрастов!

У вас когда-нибудь был стол, который вы хотели выбросить на свалку? Что ж, этот быстрый и простой проект позволит вам спасти рабочий стол от вашего старого стола и создать себе хороший недорогой настольный чертежный стол. Этот настольный чертежный стол сделан из выброшенного письменного стола, который много лет лежал в подвале. Сам рабочий стол имеет три уровня регулировки высоты, которые можно настроить на один или два уровня. Этот настольный чертежный стол «сделай сам» включает в себя органайзер для файлов/ящиков, который складывается и превращается в чертежный стол или держатель для блокнота.

(через Curbly)

Чертежный стол своими руками в простом стиле:

Ищете способ получить больше от неиспользуемых предметов? Этот самодельный чертежный стол в простом стиле — прекрасный пример того, что вы можете сделать со старой подставкой для аквариума. Просто вставьте его на место, и вы сможете положить сверху свой ноутбук или письменные принадлежности. Если у вас есть дополнительное место, вы можете прикрепить небольшой металлический поднос для чашки кофе или карандашей и бумаги. Это очень простой чертежный стол своими руками. На создание самого проекта уйдет некоторое время, а следующие две фотографии в конце статьи считаются версией «до». Поиск таких предметов, как старые аквариумы с рыбками, иногда может быть сложным в зависимости от вашего района.

Тем не менее, существует множество способов использования перепрофилированных предметов для простого чертежного стола своими руками. Легко превратите старый аквариум в уникальный и стильный чертежный стол, сделанный своими руками. Он имеет прочную опору с одной стойкой, столешницу из призматического стекла и отделку под красное дерево. Каждая подставка поставляется с простыми инструкциями по сборке и всем необходимым оборудованием для установки выдвижного оборудования на рабочий стол или чертежный стол.

(через Life Design Edit)

Стол для творчества или регулируемый чертежный стол:

Давайте создадим свой собственный письменный стол для творчества или регулируемый чертежный стол. В этом великолепном наборе есть все необходимое для этого проекта дерево, дюбели, резинки и инструкции. Это может быть сделано в любом размере, в зависимости от размера вашей области. Использование винтажной лестницы из лосося вместе с виниловыми буквами придает этому изделию приятный декоративный вид. Сделай сам художественный стол или регулируемый чертежный стол идеально подходит для любого ребенка, который любит искусство, рисование, рисование, школьные занятия и тому подобное. Этот стол можно сделать так, чтобы он мог удобно разместиться ребенку любого роста, потому что он полностью регулируется.

Соберите себе потрясающий детский стол, чтобы он мог пользоваться им долгие годы. Этот набор деталей позволяет сделать стол такой ширины и длины, какой вы хотите. Он также идеально подходит для тех, кто любит рисовать. Этот регулируемый чертежный стол позволяет наклонять или поднимать рабочую поверхность на угол или высоту, которые более удобны и эргономичны для работы и рисования.

(через Eyeball Plant)

Самодельный чертежный стол с подсветкой:

Несмотря на то, как долго вы занимаетесь черчением, иногда сложно справиться с традиционным плоским столом. Вот почему этот чертежный стол с подсветкой, сделанный своими руками, является таким полезным и удивительным инструментом. Этот стол мгновенно улучшит внешний вид ваших рисунков и дизайнов. Вы можете найти это легко и весело — все, что вам нужно, это несколько простых предметов, которые, возможно, у вас уже есть, и эти планы. Этот чертежный стол с подсветкой, сделанный своими руками, не только будет отлично смотреться в вашем доме, но и заставит вас почувствовать себя архитектором, сидящим в их офисе.

Это дает вам возможность сделать свою собственную черновую доску с соответствующими инструментами для этого. С некоторой мотивацией и выполнением простых шагов это может стать одной из лучших вещей, которые вы когда-либо делали. Чертежный стол с подсветкой, сделанный своими руками, отлично подходит для тех, кто работает допоздна над проектом. У вас есть возможность сфокусироваться вблизи, а также увидеть, что вы делаете на расстоянии, используя регулируемую светодиодную ленту. Это делает простой стол немного более стильным и функциональным.

(через Neally)

Чертежный стол своими руками, похожий на Ikea:

С помощью этого набора чертежного стола DIY вы можете создать стол, очень похожий на тот, который продается в Ikea за 300 долларов. Стол соединяет куски дерева вместе с деревянными дюбелями и деревянными колышками. Конструкция стола проста и легка в сборке, если вы приобрели нужные инструменты и собрали детали. Эти чертежные столы DIY поставляются в черно-белом цвете, но не стесняйтесь их раскрашивать. В этом чертежном столе, похожем на ИКЕА, есть все, что вам нужно, чтобы снова начать заниматься деревообработкой. Его легко настроить и сломать. Использование шурупов вместо гвоздей значительно упрощает уборку после завершения работы над проектом.

Тот факт, что это самодельный проект, не означает, что он не будет стильным и прочным предметом мебели. Этот чертежный стол — идеальный вариант для начинающих, а также отличный способ сэкономить на современном дизайне. Вы тоже можете сделать один! Чертежный стол своими руками легко сделать, он хорошо упакован в одну коробку и стоит вдвое дешевле, чем IKEA. Вам потребуется всего несколько часов, чтобы собрать его воедино (что?), максимум два или три часа. Стол, состоящий из шести простых/базовых частей, очень легко собрать.

(Via instructables)

Строительную таблицу Длинного викинга (DIY)

Время

Много дней

Сложность

Промежуточное соединение

Стоимость

$ 101–250

Введение

$ 101–250

Введение

$ 101–250

Когда викинги прошлого что-то строили — баркас, домик, даже рог для питья, — это было прочным и простым, функциональным, но привлекательным. Этот стол подходит под эту форму. Он большой, прочный, его можно построить с помощью основных инструментов, но в нем есть определенная элегантность.

Инструменты Требуются

• Спинка ремня
• Круглая пила
• Зажимы и базовые ручные инструменты
• ДРУГАЯ
• JIGSAW
• Router

TABLE TABLE

. «Эстакада» — это носилки, соединяющие ножки, а «вытяжка» относится к «просверленным» пазам и шипам, которые «притягивают» ножки и козлы плотно друг к другу, создавая устойчивое основание.

Вы можете легко укоротить (и облегчить) стол, изменив указанные размеры. Скамьи, которые сопровождают этот стол, построены с использованием того же шаблона и тех же основных процедур. Ознакомьтесь с инструкциями по проектированию сверхмощной скамьи викингов здесь. Если вы думаете построить и стол, и скамью, подумайте о том, чтобы начать со скамьи; это отличная разминка для большого проекта стола викингов. Или ознакомьтесь с нашими 10 лучшими проектами по деревообработке.

Семейный мастер на все руки

Его можно сбить с ног!

Стол викингов, сконструированный, как показано, огромен — длинный, широкий и тяжелый. Но, удалив два клина и восемь винтов, вы можете отделить ножки, столешницу и подставку, чтобы хранить стол на зиму или переместить его в другое место.

Выберите правильную древесину

Если вы строите этот стол викинга для использования внутри помещения, вы можете использовать обычные пиломатериалы или более дорогие твердые породы дерева. Но если он будет использоваться снаружи, рассмотрите один из следующих атмосферостойких вариантов:

Кедр, красное дерево или кипарис

Одна из этих «премиальных» пород дерева для наружных работ, скорее всего, доступна в вашем районе. Выбирайте доски с самой сердцевиной — более темной внутренней частью дерева, которая более долговечна, чем более светлая заболонь. Обратная сторона? Эти леса могут быть ужасно дорогими и, в некоторых случаях, мягкими.

Обработанная древесина

Она имеет умеренную цену и хорошо противостоит погодным условиям, но часто намокает в процессе обработки, что означает, что она с большей вероятностью даст усадку и скрутку и с меньшей вероятностью хорошо склеится. Также трудно нанести красивую отделку, пока древесина полностью не высохнет.

Пихта Дугласа

Это древесина, которую мы использовали. Это дороже, чем более широко доступные пиломатериалы «стандартных» размеров, часто обозначаемые H-F, S-P-F или «белая древесина», но дешевле, чем древесина премиум-класса. Он примерно на 20 процентов тверже, прочнее, тяжелее и более влагостойкий, чем стандартные пиломатериалы. Не во всех домашних центрах и лесопилках есть пихта Дугласа; ищите штамп «Doug Fir» или «DF». Если сомневаетесь, спросите. В нашем районе лесопилки Lowe’s и подрядчиков торгуют пихтой Дугласа.

Белый дуб

Мы использовали белый дуб для ножек, концов макетной доски и клиньев. Другие породы дерева подойдут, но нам понравилась дополнительная прочность, твердость и контрастность белого дуба, обеспечиваемые этими важными изделиями. Красный дуб, который вы часто найдете в домашних центрах, не является хорошей заменой, так как он гораздо более подвержен гниению. Вы можете найти белый дуб в специализированных магазинах деревообработки и в Интернете.

Направления проекта:

Столы из дугласовой ели чрезвычайно прочны, и через четыре года все, что нам нужно было делать, это быстро шлифовать их и каждую весну наносить на них покрытие Cabot Australian Timber Oil, а в суровые зимы Миннесоты накрывать их брезентом. . Стол остается таким же красивым, каким он был в день его изготовления.

Не торопитесь на лесопилке (ознакомьтесь с нашим путеводителем по лесопилкам), выбирая плоские, прямые доски без раздвоенных концов, изгибов, чашеобразных и незакрепленных сучков — вы избавите себя от множества зажимов и ругани в дороге. Если у вас возникли проблемы с поиском идеальных 2×12, купите дополнительную доску или более длинные доски и обрежьте дефекты.
Разрежьте свои доски на восемь частей длиной 22 дюйма; убедитесь, что концы прямые.
