Каждый, кто строит собственный дом, знает, как важна каждая мелочь. Ведь любые строительные недочеты уже в первый год эксплуатации обернутся сквозняками, неприятным запахом и другими подобными им проблемами. И нередко, к сожалению, в спешке последних отделочных работ многие забывают о таком элементе, как чердачный люк с его конструкцией и утеплением.

И вместе продуманного варианта зачастую оставляют тонкую крышку, которая закрывает потолочный проем. В итоге с чердака в жилые помещения сочится холод, а из комнат поднимается влажный пар и проникает в утеплители на чердаке, постепенно их разрушая.

Вот почему мы советуем с самого начала сделать люк на чердак по всем правилам!

Главные функции люка на чердак

Абсолютно все чердачные люки выполняет такие главные функции:

• Теплоизоляция.
• Паробарьер для жилых помещений дома.
• Перекрытие доступа в доме мелким грызунам, которые любят обитать на крыше.
• Доступ к чердаку, а именно вход для него.
• Перекрытие огня и дыма с нижних помещений в случае пожара.

На пожаробезопасности остановимся отдельно. Так, чердачный люк препятствует распространению огня, защищая при этом от пропускания ядовитых газов и дыма. Отметим, что такой люк изготавливается из нескольких слоев изоляции, причем из разных материалов, и сами материалы при этом отличаются степенью расширения при высоких температурах. Все это позволит теплоизоляции люка не сгореть сразу и не разорваться на части.

Ведь если дома живут, а чердак холодный, тогда пароизоляция люка жизненно необходима и без нее вам никак не обойтись.

Иначе все пары и тепло будет подниматься из дома прямо через отверстие на чердаке, изнутри, и напитывать влагой все кровельные утеплители.

Виды люков и материалы для их изготовления

Люк для входа на чердак можно построить по двум основным проектом: с одной крышкой или с двумя. Первый вариант, конечно же, самый простой, а во втором внутренняя крышка – это «сэндвич».

Стандартный чердачный люк состоит из деревянной рамы и древесноволокнистой плиты. Между ними находится лист пенополистирола, от 3 до 6 сантиметров. А толщина внутренних крышек обычно от 3,5 до 6,5 сантиметров. А, чтобы внутренняя крышка такого люка примыкала к проему герметично, используйте прокладку круглого сечения и утопите ее заранее в фрезерованной канавке коробки.

Крышку люка вы можете сделать металлическую или из дерева, используя дополнительное утепление, или обходясь без него. Главную же позицию в изготовлении крышки для люка занимает механизм, который будет ее открывать.

Высота короба люка зависит в основном от параметров лестницы, которая с ним идет или проектируется. Нередко эта высота не совпадает с толщиной чердачного перекрытия, но это не страшно и обычно на практике не вызывает каких-либо сложностей.

Отдельно выпускаются сегодня люки для лестниц с огнезащитной крышкой, причем защитный слой может быть на одной стороне, или на двух одновременно. При этом боковые стороны короба обязательно защищены металлом, и в итоге вся конструкция способна выдержать распространение огня целых 30 минут.

И для живых, и для холодных чердаков сегодня выпускаются специальные ограждающие конструкции. В любом случае их лучше поставить, особенно, если на чердак вы поднимаетесь чаще, чем один раз в месяц. Многие производители поставляют такие ограждения в комплекте с лестницами, или же их можно приобрести отдельно.

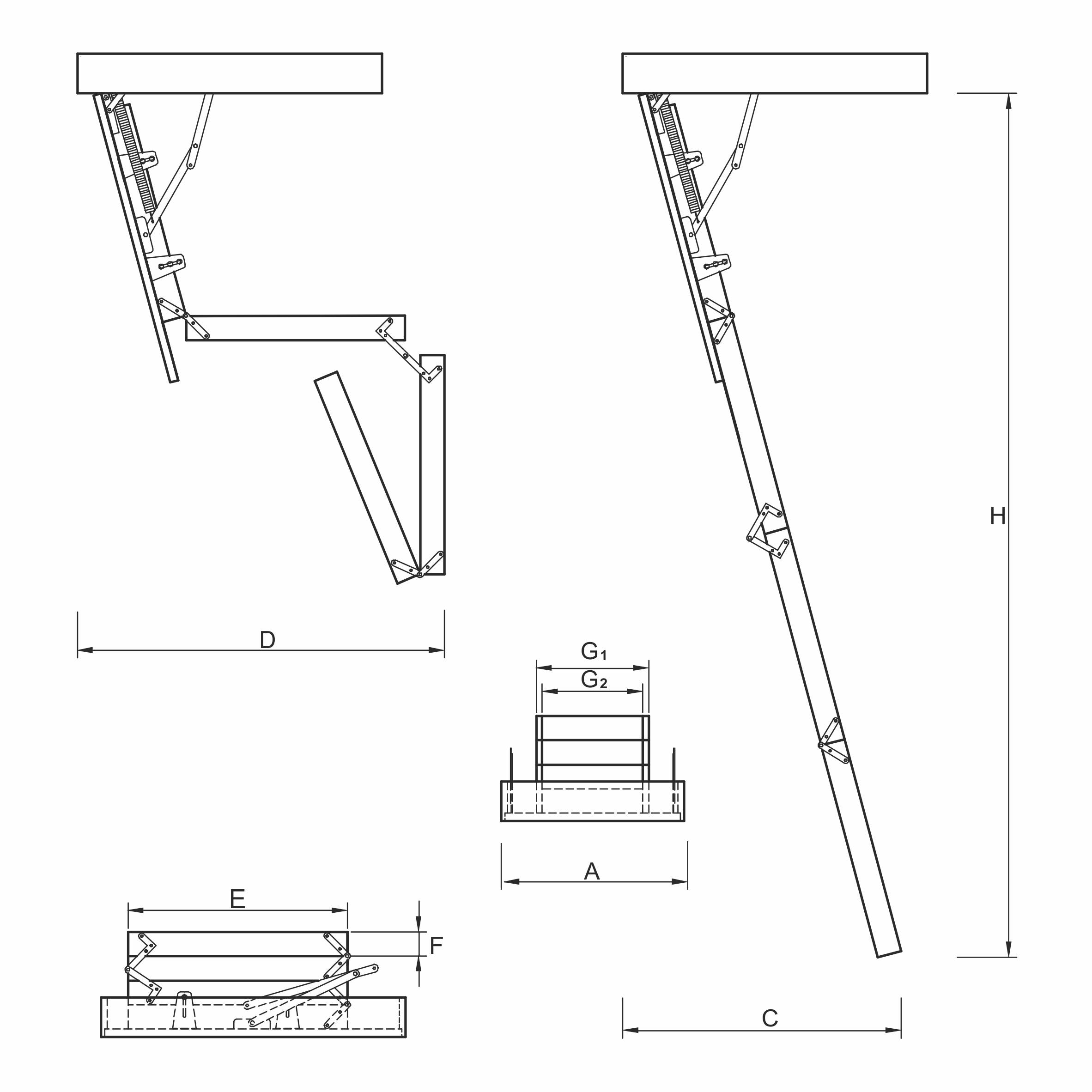

В основном современные производители указывают для своих изделий параметры в чистом виде. Это означает, что короб с лестницей действительно будет иметь конкретно такие внешние размеры, и потолочный проем для него вам нужно будет сделать совсем немного больше. А вот другие производители, наоборот, указывает точные внешние габаритные размеры будущего проема и люк к ним идет на 1-3 сантиметров меньше. Обратите на это внимание!

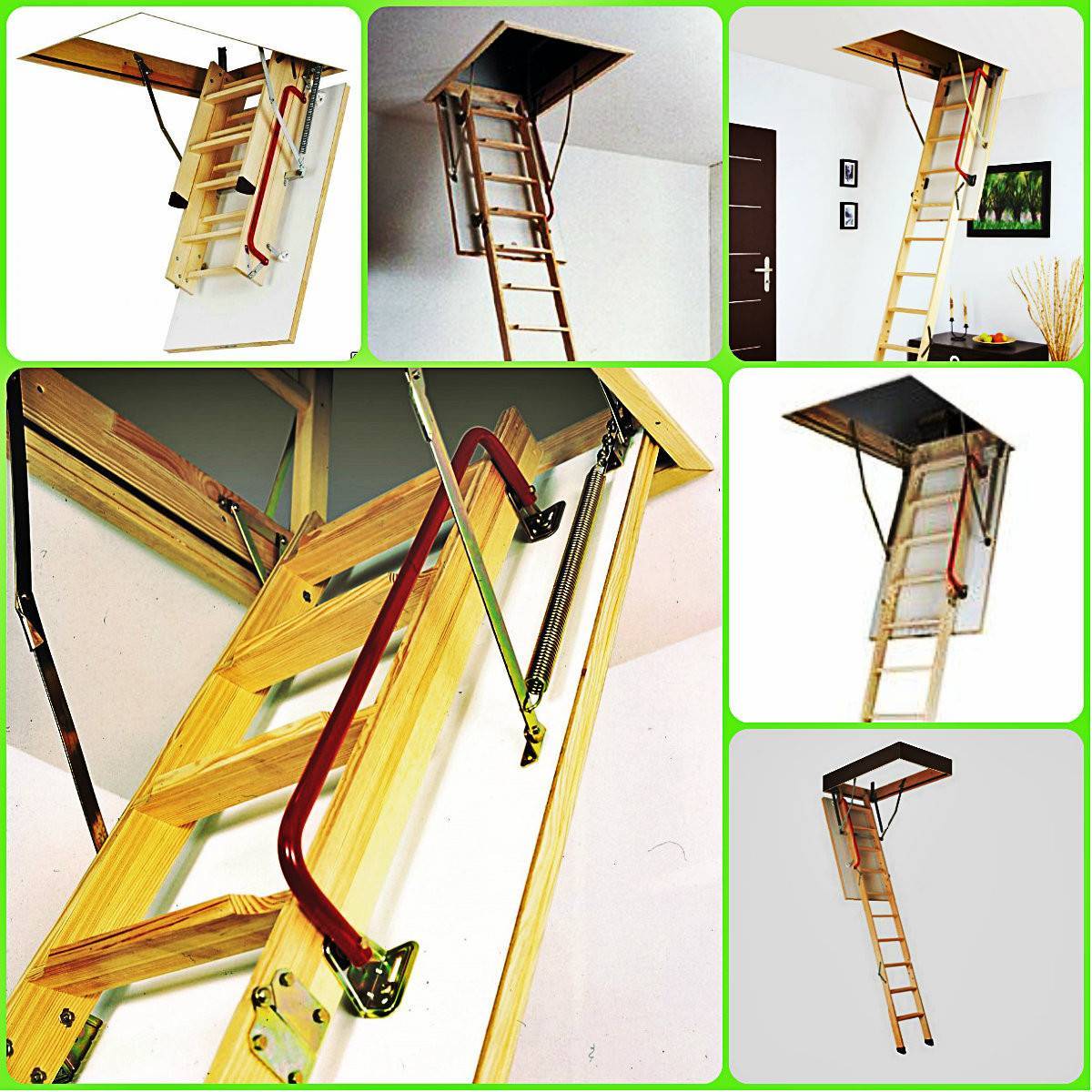

Нередко готовые люк с лестницей (или один люк) поставляются на рынок в неокрашенном виде. Это делается для того, чтобы вы могли покрасить всю конструкцию в тот цвет, который будет гармонировать с интерьером нижнего жилого помещения.

В основном в промышленном производстве чердачные лестницы выпускаются в соответствии немецким нормам DIN. Такие лестницы и люк разработанная под стандартным чердачный проем, и этому равен стандартный шаг между балками перекрытия домов за рубежом. Но в России нормы несколько другие. Поэтому продумывать чердачную лестницу с люком обязательно нужно еще на стадии проектирования всего чердака. Еще проще просто пойти в магазин, выбрать заинтересовавшую модель и уже по ней кроить чердак. Или же, если вы все будете делать своими руками (что вам будет проще всего), вы просто подстроите самодельный люк с лестницей уже под существующее чердачное перекрытие.

Сама по себе крышка люка представляет с собой столярную плиту толщиной до 20 миллиметров, но не тоньше 16 миллиметров. Современные производители лестниц с люком предлагают уже утепленные крышки, с толщиной около 32 миллиметров. Такой каркас обычно зашит с двух сторон листами ДСП или ДВП, а между ними находится пенистый утеплитель: пенопласт или пенополиуретан. Иногда утепление предлагают усиленное, где слой утеплителя идет больше 30 миллиметров толщиной.

Интересная новинка рынка – это крышки люка с пылезащитной функцией. У такой крышки на самом деле намного больше преимуществ, ведь ее пылезащитный слой служит также еще одним слоем теплоизоляции. Суть новинки в том, что складная лестница под какой крышкой люка не собирают на себе пыль, и потом у вас не будет неприятного ощущения, когда вы через месяц-другой решите открыть чердак и спустить вниз лестницу.

Вот самый простой вариант, который только можно сделать:

А вот здесь уже вам понадобятся специальные крепления:

Вот видео-пример изготовления самого простого чердачного люка:

А вот здесь домашний умелец и вовсе использует необычный материал для люка:

Вот какое крепление понадобится для чердачного люка:

Как устроить люк на бетонном перекрытии чердака?

Итак, шаг за шагом:

• Шаг 1.
  Первым делом нужно разметить будущее месторасположение люка. Для этого воспользуйтесь обычным строительным карандашом и метром.
• Шаг 2. При помощи перфоратора нужно сделать строго вертикальное сквозное отверстие, поэтому берите сверла, толщина которых превысит толщину бетонного перекрытия.
• Шаг 3. Установите перфоратор в углах по намеченным отверстиям, и в вершинах этого прямоугольника просверлите сквозное отверстие. Они вам также послужит определенным ориентиром для нижней разметки.
• Шаг 4. Теперь болгаркой со специальным диском для бетона проведите линию по периметру отверстия так аккуратно, чтобы диск в процессе самой резки не попал в арматуру в перекрытии.Теперь вы увидите все слабые места и пустоты в перекрытии и сможете их легко просверлить насквозь.
• Шаг 5. Как только найдете уязвимости, разбейте бетон кувалдой, ударяя по самым слабым. В тех же местах, где остатки бетона держатся на самой арматуре, используйте лом.
• Шаг 6. Теперь, когда весь бетон сбит, вам остается только убрать арматуру. Не оставляйте ее выступающие части – такие будут мешать установке чердачного люка.
• Шаг 7. Теперь диском с алмазным напылением окончательно выравниваем все неровности на гранях проема. Это очень важно, и как бы вы не устали на этот момент, обязательно уделите этому внимание.

Подробнее на фото:

Как вырезать люк на деревянном перекрытии

Если с изготовлением квадратного проема для люка просто, ты насчет круглого вам стоит знать некоторые моменты. Примерная инструкция:

• Шаг 1. На нижней поверхности чердачного пола начертите разметки планируемого проема и добавьте толщину отделки. Вообще это сделать прямо на полу жилого этажа, и только потом перенести при помощи отвеса на потолок.
• Шаг 2. А теперь установите домкратные стойки.
• Шаг 3. Далее в проеме просверлите сквозное отверстие, снизу вверх.
• Шаг 4. Поднимитесь на чердак и вставьте в отверстие штырь, и при помощи шпагата и карандаша очертите круг.
• Шаг 5. По этому кругу сделайте отверстие и выпилите по контуру всего проема. Вам на пути встретится балки, не трогайте их – вы их выпилите потом.
• Шаг 6. Теперь, чтобы сделать проем по форме окружности, вам нужно сделать изготовить загиб пиломатериалов.

Помимо круглого варианта, возможно вам будет интересно посмотреть на другие примеры:

Как установить люк в натяжном потолке

А теперь давайте рассмотрим такую проблему, как установка чердачного люка в натяжном потолке. Вообще, если у вас есть такая возможность, изначально не крепите такой потолок там, где будет вход на чердак. Но раз вам уже приходится устанавливать все это сейчас, при готовом ремонте, придется повозиться. Дело в том, что такой материал постоянно изнашивается, и его достаточно легко повредить при установки люка. Но мы будем все делать аккуратно.

Наша главная задача – спрятать потолочный люк на фоне всего натяжного потолка, чтобы не испортить весь общий вид. И так – шаг за шагом:

• Шаг 1. Сначала строим каркас вокруг потолочного люка – это деревянные бруски по периметру люка.
• Шаг 2. На них крепим потолочный алюминиевый профиль.
• Шаг 3. Далее по периметру закрепляем уже профиль натяжного потолка.
• Шаг 4. Если люк при этом находится на наклонной плоскости, установите дополнительно разделительный профиль.
• Шаг 5. Теперь замеряем сам люк и берем то же полотно, с которого делался натяжной потолок.
• Шаг 6. Монтируем натяжной потолок, обтягивая и закрепляя всю конструкцию к проему.

Как утеплить чердачный люк?

Все чердачные люки делятся на два основных типа: с прикрепленной к ним лестницей и без нее. Если вы купили готовую конструкцию чердачного люка с раскладной лестницей, утеплять его не нужно: обычно такие конструкции уже утепленные. Если же вы делаете все своими руками, а теплоизоляции нужно будет обязательно подумать.

Нередко готовые комплекты люка с лестницей продают уже со специально термосберегающими пластинами, которые находятся на лицевой поверхности крышки. Они создают нужно эффект и не допускают потери тепла. Если же вы такой люк делаете сами, просто утеплите его крышку тем же материалом, что использовали для теплоизоляции чердака.

Если же вы приступаете к теплоизоляции самостоятельно, вам понадобится фанерный лист и непосредственно сам утеплитель – лучше действительно тот, который вы использовали при утепление чердака. Ведь у вас наверняка остались какие-то обрезки или лишний материал. И всего пару простых действий:

• Шаг 1. Делаем замер проема чердачного люка.
• Шаг 2. На основе полученных данных собираем каркас из досок толщиной около 2,5-3 сантиметров.
• Шаг 3. Теперь собираем крышку люка – она будет ровно на 45 сантиметров меньше, чем рама. Таким образом мы положим слой утеплителя и не позволим ему «гулять».
• Шаг 4. Укладываем на крышку люка пароизоляционную пленку.
• Шаг 5. Закрепляем все детали люка при помощи клея и деревянных планок.
• Шаг 6. Зашиваем люк фанерой и декорируем так, как продиктует нам дизайн интерьера помещения пониже.
• Шаг 7. Обязательно обрабатываем все деревянные части люка антисептиком.
• Шаг 8. Теперь закрепляем готовую крышку в проеме, используя саморезы и петли, которые будут держать открывающийся люк.

Вот подробный мастер-класс:

Замечательным получается также чердачный люк, утепленный пенопластом:

И целый люк, который вообще изначально сделан из одного только пенополистирола:

Или вот такой комбинированный вариант:

Несколько хитростей для большего комфорта

Для того, чтобы вам удобно было подниматься на чердак, соорудите вокруг люка вот такие опоры:

И последний момент: если на крышке люка есть специальная петля, открывать его будет особенно удобно – всего лишь при помощи удлиненной ручки. И вам не понадобится брать табурет или использовать какую-то подставку, чтобы дотянуться до нее. Просто сделайте один конец такой ручки в виде четырехгранника или шестигранника.

Видео (кликните для воспроизведения).

Раньше почти всегда на чердак вела отдельная дверь, находящаяся с торца дома. Она снабжалась стационарной или переносной лестницей и была удобной для хозяев. Но сегодняшние дни требуют ответственного отношения к своему имуществу на чердаке. Потому все чаще хозяева наглухо заделывают вход с улицы, а проделывают вход на чердак внутри помещения. В статье будут подробно рассмотрены этапы изготовления утепленного люка, приведены фотоматериалы различных вариантов.

Проем на потолке

Чердачный люк, который установлен в коридоре или комнате, будет надежнее, чем уличный вариант. В этом случае пользуются готовым проемом, который был предусмотрен проектом или вырезают или пробивают его в удобном месте. В деревянном доме сделать это проще, чем в доме с бетонными плитами перекрытия. Однако, хорошенько потрудившись, можно проделать проем в бетоне (рис 1,2).

ЧИТАТЬ ПО ТЕМЕ:

Как самостоятельно утеплить потолок в деревянном доме или бане.

[1]

Правильно выбранное расположение лаза

Очень важно при обустройстве утепленного люка на чердак определить его грамотное месторасположение. Здесь придется столкнуться с разными нюансами:

1. Месторасположение лаза выбирают так, чтобы крышка могла открываться свободно внутрь или наружу (в зависимости от конструкции и задумки).

2. Крепление петель может быть с широкой или узкой стороны.

3. Люк, расположенный в углу под стропильной системой, будет мешать свободному проникновению на чердак. При проделывании проема нельзя попадать на балки перекрытия, чтобы не нарушить целостность конструкции крыши.

4. Месторасположение лаза во многом зависит от типа применяемой лестницы. Если предполагаются стационарные лесенки или железная (деревянная) лестница, то эта конструкция должна хорошо вписаться в общий интерьер комнаты и не загораживать прохода.

5. Если у вас бетонные плиты перекрытия, то долбить проем лучше всего в месте стыковки двух плит, как на рисунке 2.

6. Если есть возможность устройства выдвижной лестницы, нельзя загораживать место ее выдвижения.

7. В варианте со складной лестницей придется потрудиться над ее конструкцией и способом крепления к люку.

Размеры

Люк на чердак утепленный можно изготовить своими руками, исходя из имеющегося проема, который в стандартном варианте составляет 120 см в длину и 60 см в ширину. Бывают случаи, когда проем имеет форму квадрата с размером 100х100, 80х80, 70Х70 и др. Это играет существенную роль только в том случае, когда на чердак придется затаскивать объемные неделимые предметы.

Устройство утепленного люка для чердака

Для строительства утепленного люка для чердака с прямоугольной формой выполняют такие действия:

1. Из досок 25-30 мм собирается прямоугольный каркас с размерами, меньшими от проема на 40-50 мм с каждой стороны. Такие припуски необходимы для обшивки проема на потолке рамкой, на которую будет ложиться крышка.

2. Рамку люка зашивают фанерой, ДВП или деревянной обрешеткой.

3. Для утепления, на основу помещается пароизоляционная пленка, а сверху нее укладывается пенополистирол, минеральная вата или другой утеплитель. Материал закрепляется планками или приклеивается. Обратная сторона зашивается ДВП, фанерой, ОСП или другим материалом, как на схеме (рис 3).

4. На готовый люк и на потолочное основание саморезами прикрепляются петли.

5. Периметр рамки дополнительно защищают уплотнительной резинкой.

6. Проем обшивается по периметру наличниками.

В итоге получается аккуратный люк, как на рисунке 4.

Другие способы обустройства

Для удобного и бесшумного открывания крышки, ее можно обустроить по бокам специальными доводчиками и практичной ручкой. В таком варианте, как на рис 4, переносную лестницу можно поставить при закрытой крышке с упором на рамку. Вариант потайного лаза, как на рисунке 5, 6 требует специального устройства открывания (путем специального тросика, палки, кнопки) и сложной лестничной системы. Такое обустройство дверки на чердачное пространство полностью прячет лестницу и делает не слишком заметным проем на потолке. Но над ним придется потрудиться дополнительно и получит различные варианты

Вывод

Лючок на чердак со стороны жилого дома – полезное и нужное приспособление. Если таким входом будут пользоваться не очень часто, то простой способ его обустройства удовлетворит потребности жильцов. Однако, если вход на чердак нужен постоянно, тогда следует его оборудовать более современно и цивилизованно (рис 7,8,9).

Читайте в этой публикации:

Чердачный люк: разновидности и их особенностиКак сделать чердачный люк: конструкция и устройствоМонтаж чердачного люка: сборка и самостоятельная установка

Несомненно, наилучшим решением, позволяющим человеку без особого труда подниматься на чердак дома, является лестница. Но если это помещение постройки посещается весьма и весьма редко, то лестница, скорее всего, окажется лишним элементом дома, который будет только создавать проблемы. В таких ситуациях самым оптимальным вариантом обустройства входа на чердак является люк, через который можно проникнуть в помещение под крышей с помощью обычной домашней стремянки. О нем и пойдет разговор в данной статье, в которой вместе с сайтом dveridoma.net мы поговорим о конструкции этого приспособления и его самостоятельном изготовлении.

Как сделать чердачный люк фото

Чердачный люк: разновидности и их особенности

Как ни странно, но даже такое одноименное приспособления для входа на чердак имеет массу разновидностей. А они в своем большинстве обусловлены материалами, из которых изготавливается люк на чердак, а также конструктивными особенностями. Их следует изучить хотя бы для того, чтобы определиться с вопросом, какой именно чердачный люк изготавливать?

1. Материалы. В принципе, здесь все весьма стандартно, и ничего нового изобрести пока не удалось – самыми распространенными вариантами в этом отношении является деревянный и металлический чердачный люк. Несмотря на одно и то же назначение этих изделий, все же они в значительной мере разнятся друг с другом. Металлический люк – это надежный люк и если говорить о недостатках, то это холодный люк и ко всему тому же тяжелый. Открывать его вверх трудно, а вниз небезопасно – как минимум при открывании металлического люка вниз его нужно оборудовать тормозящим механизмом. Как вариант, гидроцилиндрами или пружинами. Другое дело – древесина. Несмотря на то, что в надежности деревянные люки уступают аналогичным металлическим изделиями, все же они считаются более предпочтительным вариантом. Деревянный люк на чердак – это теплый люк, легкий и одновременно красивый. В принципе, решать вам – от себя добавлю только то, что работать с деревом намного легче, чем с металлом.

   Чердачный люк металлический фото

2. Конструктивные особенности. Их может быть весьма много, но первое, на что здесь необходимо обратить внимание, так это на способ открывания. Здесь имеется три варианта. Одни люки открываются вверх – откидные модели весьма трудно открывать. Поднимаясь по стремянке, их приходится выталкивать наверх головой. Вторые, наоборот, опускаются вниз – об этих моделях и их недостатках мы говорили выше. И третий вариант – это сдвижные люки, которые на сегодняшний момент считаются наиболее удобными и безопасными – это самый дорогой чердачный люк, который ко всему прочему весьма трудно изготовить своими руками.

Также, подходя к вопросу изучения разновидностей чердачных люков, следует отметить и такой момент, как наличие или отсутствие лестницы – этот нюанс касается исключительно люков, открывающихся вниз. Другие модели лестницами не дополняются – именно нижнее открывание люка позволяет одновременно с опусканием крышки раздвигать складную лестницу. Чердачные люки без лестницы, конечно, проще по конструкции, но именно лестница с люком считается оптимальным вариантом для часто используемого чердака. О том, как можно сделать люк на чердак своими руками, смотрите в этом видеоролике.

Как сделать чердачный люк: конструкция и устройство

По большому счету, практически все чердачные люки устроены однотипно – они имеют один и тот же набор элементов, которые вам и придется собрать вместе, чтобы создать полноценное изделие этого типа. В некотором роде его можно сравнить с обычными дверями, только меньшего размера.

1. Коробка. Она же лудка. Можно сказать, что это несущий элемент, к которому крепится сам люк. Конструктивно он изготавливается из бруса, в котором выбирается посадочная четверть. Как вариант, этот элемент конструкции можно собрать из досок разной ширины – четверть здесь не вырезается, а создается методом накладки узкой доски на широкую дощечку. Создаются четыре заготовки этого типа, которые собираются в прямоугольную конструкцию под названием «дверная коробка». Свинчивается она саморезами по углам. Очень важно правильно подогнать размер коробки чердачного люка к отверстию лаза на чердак – это не двери, и на пену полностью люк не поставишь. Дверная коробка люка должна крепиться основательно, чтобы человеку на нее можно было облокотиться при подъеме на чердак.

   Люк чердачный утепленный фото

2. Люк – дверь. Суть у этих двух предметов одинаковая – открывающаяся створка. Изготовить ее можно весьма разными способами и наиболее простой из них выглядит следующим образом. Сначала из деревянного бруска сечением 20 на 40 мм собирается прямоугольная рамка – ее размер должен быть таким, чтобы она свободно входила в четверть дверной коробки. При этом между ними по всему периметру должно быть расстояние как минимум 2 мм, а лучше 3 мм. После того, как все будет четко подогнано, рамка обшивается с двух сторон либо тонкой деревянной рейкой, либо же листовым материалом вроде фанеры. Здесь имеется еще один момент – полость внутри дверного полотна. Она так и просит, чтобы в нее засунули утеплитель – утепленный чердачный люк поможет сохранить изрядное количество тепла в доме.

В принципе, это все, что вам понадобится изготовить – все остальное нужно будет приобрести в магазине. Речь идет о замке или защелке, а также об открывающем механизме. Самый их простой вариант – это обычные дверные петли. Дополнить все это дело можно гидроцилиндрами, которые позволят прилагать усилие для открывания люка только на первой стадии – то есть вы даете люку толчок, а дальше за вас работают гидроцилиндры. Естественно, не следует забывать о ручке, без которой открывать люк будет не очень удобно.

Чердачный люк фото

Отдельно хотелось бы сказать несколько слов о лестнице – ее конструкция весьма сложная, и изготовить ее своими руками сможет далеко не каждый человек. Лестницу, как и всю остальную фурнитуру, лучше приобрести в магазине – конечно, если вам удастся это сделать, так как в большинстве случаев лестницы такого плана продаются вместе с люками.

Монтаж чердачного люка: сборка и самостоятельная установка

По большому счету, сборка люка на чердак сводится к соединению друг с другом коробки и самого люка посредством навесов – естественно, здесь нужно будет еще установить защелку, дабы в процессе монтажа (и, самое главное, эксплуатации) люк не открывался самопроизвольно. В общем-то, сложного в этом процессе ничего нет, и весь процесс можно представить в виде той же последовательность работ, что и при сборке дверного блока. Установка люка в чердачный проем тоже не является сложным делом и тонкостей здесь не много.

1. В первую очередь, это вставка блока с люком в проем – сами понимаете, держать его под потолком трудно, а сам стоять он там никак не будет. Самый простой вариант зафиксировать люк в проеме и не переживать о том, что он упадет, это уложить его на пару досок, прикрепленных поперек проема к потолку – при таком подходе к делу у вас полностью развязываются руки для производства других работ.

   Монтаж чердачного люка фото

2. Второй момент – это крепление люка. Перед тем, как фиксировать блок с дверкой в проеме, его нужно немного позиционировать – установить так, чтобы расстояние между ним и проемом было со всех сторон одинаковое. После этого необходимо подобрать по толщине зазоров деревянные вставки, установить их в щель (просто заклинить там) и только после этого взять в руки шуруповерт и завинтить с каждой стороны блока как минимум по три самореза. Как вариант, если речь идет о монтаже чердачного люка в бетонные перекрытия, привинтить анкерными винтами.

Оставшееся пустое пространство между люком и проемом стандартно задувается монтажной пеной. После ее высыхания можно переходить к заключительному этапу работ по установке чердачного люка своими руками – его облицовке со стороны чердака и жилого помещения в доме. В принципе, этот этап работ также мало чем отличается от аналогичного процесса установки дверного блока в проем между комнатами – говоря по-простому, люк на чердак нужно будет обналичить деревянной рейкой с двух сторон, придав ему необходимые эстетические качества.

Видео (кликните для воспроизведения).

Источники:

1. Соколов, Г. К. Технология строительного производства / Г.К. Соколов. — М.: Academia, 2008. — 544 c.
2. Хозяйственная реформа в строительстве. Сборник официальных материалов. — M.: Стройиздат; Издание 3-е, перераб. и доп., 1976. — 445 c.

Михаил Суханов

Приветствую Вас на нашем портале. Меня зовут Михаил Суханов. Я уже более 6 лет занимаюсь строительством. Я считаю, что являюсь профессионалом в своей области, хочу научить всех посетителей сайта решать сложные и не очень задачи.
Все материалы для сайта собраны и тщательно переработаны с целью донести как можно доступнее всю необходимую информацию. Однако чтобы применить все, описанное на сайте всегда необходима обязательная консультация с профессионалами.

Люк на чердак своими руками

Итак, вводные: уже есть крыша над головой и потолок утеплён. При этом необходимо пользоваться чердачным помещением, столько места не должно пропадать даром. Должны же внуки и правнуки где-то выискивать украшения на ёлку? (см. Простоквашино) Раньше люди не заморачивались, делали в фронтоне дверцу, приставляли лестницу и пользовались чердаком.

На чердак очень часто заготавливали сено для скота, заодно оно являлось дополнительным слоем утеплителя для дома. Если вы дошли до этого этапа строительства самостоятельно, то сделать люк на чердак своими руками для вас не составит труда.

Начну с того, что речь пойдёт про люк, который будет расположен в потолке котельной. Это техническое помещение, там можно установить надёжную приставную лестницу не переживая особо за эстетику.

Вводные: нужен утеплённый люк на чердак, достаточно просторный для того, чтобы через него могли пройти достаточно крупные предметы. По идее, люк должен получиться достаточно тяжёлым, поэтому необходимо продумать как его открывать и закрывать с максимальным удобством.

Как сделать люк на чердак

Напомню, что расстояние между потолочными балками составляет 55 см. Этого вполне достаточно чтобы протащить 250-литровую пластиковую бочку из которой я делал солнечный коллектор. Проверено! Длинной чердачный проём решили делать больше метра, а более точное значение определялось кратностью досок при подшивке потолка. В итоге размеры люка получились 55×115 см.

Обратите внимание, что доску проёма, которая находится на противоположной петлям стороне, необходимо слегка наклонить, чтобы толстый 20-сантиметровый люк не задевал своей нижней частью, верхнюю часть проёма чердака.

Для придания люку жёсткости необходимо сделать диагональную распорку.

Утепляем люк на чердак

Люк утепляется точно так же, как и весь остальной чердак, если он сделан по деревянным балкам, разумеется. Сначала укладывается слой пароизоляции на дно люка.

Далее, на пароизоляционный слой укладывается утеплитель.

Крупные белые пятна на фотке, это блики от летающей повсюду пыли. Пользуйтесь респираторами при работе с утеплителем, иначе кашель обеспечен.

Вот и все! Потолочный люк готов и останавливает его от падения вниз пока только небольшая планка, которую позже я заменю на лист толстой фанеры, отпиленной по размеру. По всему периметру необходимо проклеить оконный уплотнитель, чтобы не было щелей.

Вот так люк выглядит снизу

Система открытия потолочного люка

Открыть люк на чердак та еще проблема. Я решил ее при помощи двух вот таких блочков, карабинов и веревки, которая уже немного фигурировала на фотографиях выше.

Смысл в том, чтобы стоя внизу потянуть за веревочку и открыть потолочный люк на чердак. Блочки крепятся к стропильной системе в удобных местах. В потолке сверлится отверстие через которое походит шнур.

Открыть люк может женщина, приложив небольшое усилие. На видео ниже это видно))

После того как люк обшили снизу и утеплили, он стал весить немного больше, но особо сильно на открывании это не сказалось. Фиксируется люк достаточно просто. Кольцо, за которое необходимо тянуть, одевается на крючки.

Это мало напоминает кольцо))) Хотел стырить у дочи с тюбинга, но получил отказ в жесткой форме. Поэтому пока так, а в перспективе найду нормальное.

Таким образом получился теплый люк на чердак, сделанный своими руками.



Крышка люка для выхода на чердак своими руками

Вам нужно сделать люк для доступа на чердак? Узнайте, как сделать крышку люка на чердаке своими руками, из этого простого пошагового руководства.

Благодарим компанию DAP за спонсорство этого руководства по крышке люка! Все мнения полностью мои. Этот пост также содержит партнерские ссылки, но ничего, что я бы не рекомендовал всем сердцем. Прочитайте мое полное раскрытие здесь.

Когда мы переехали в этот дом, было несколько странных вещей, которые мы заметили, когда начали ремонт. Одним из них было то, что в доме не было выхода на чердак (только через гараж, который находится далеко от спален). Я предполагаю, что в какой-то момент был доступ на чердак, но он, должно быть, был непреднамеренно закрыт во время последнего ремонта.

Но во время нашего ремонта нам несколько раз приходилось выходить на чердак – например, чтобы установить или переместить светильники или проверить стропила над потолком, как когда мы устанавливали этот потолок внахлестку.

Итак, в конце концов мы вырезаем люк в потолке, чтобы попасть на чердак.

Содержание

• Что такое люк?
• Фотографии до
• Необходимые материалы
• Шаг 1. Вырежьте отверстие
• Шаг 2. Края рамы
• Шаг 3. Создание панели
• Шаг 4. Заполнение отверстий от гвоздей
• Шаг 5. Заделка кромок
• Шаг 6. Загрунтовка и покраска
• После фотографий

Что такое люк в доме?

Люк (также называемый чердачным люком) — это простой способ доступа в чердачное помещение через съемную часть потолка.

Вместо чердачной двери с выдвижной лестницей вы просто нажимаете на крышку люка и отодвигаете ее в сторону, чтобы получить доступ к чердачному пространству. Люки обычно используются в домах, где вам не нужно часто выходить на чердак.

Если у вас есть готовый чердак или вы часто посещаете его, вы можете вместо него установить чердачную лестницу.

После того, как в потолке было вырезано отверстие для люка, мы сделали то, что делают многие домовладельцы: мы обленились. Мы положили пластиковую пленку и прикрепили ее малярным скотчем. В конце концов… когда-нибудь мы добьемся того, чтобы сделать его красивым с помощью самодельной крышки для люка.

Фотографии до

Только взгляните на эти фотографии до! Так продолжалось НАМНОГО дольше, чем мне хотелось бы признать.

Даже после того, как мы построили этот симпатичный шкаф в прихожей, добавили полки для картин и украсили их… мы продолжали игнорировать большую дыру в потолке.

Как сделать своими руками крышку люка для выхода на чердак: пошаговое руководство

Поскольку мы закончили ремонт и находимся в процессе преобразования нашего дома в краткосрочную аренду, сейчас самое время заняться этот простой проект.

Расходные материалы, необходимые для крышки люка:

• Пила или ножовка по металлу
• Шпилька
• Загрунтованная отделка МДФ
• Торцовочная пила
• Рулетка
• Гвоздильный пистолет
• 2-дюймовые финишные гвозди
• Кусок гипсокартона примерно того же размера, что и ваш вырез отверстия (или оставьте кусок гипсокартона, который вы
• Шпаклевка
• Нож для гипсокартона
• Шпатель
• Шпаклевка DAP DryDex
• Шлифовальный блок
• DAP Alex Flex Premium Molding & Trim Acrylic Latex Силиконизированный герметик
• Пистолет для герметика
• Универсальный нож
• Грунтовка
• Потолочная краска
• Кисть

Шаг 1. Вырежьте отверстие для люка в потолке

Если нет уже сделано, вырежьте дыру в потолке для точки доступа к люку с помощью ножовки или ножовки. Мы рекомендуем сначала проверить потолок с помощью искателя гвоздей, чтобы избежать стропил крыши или потолочных балок над гипсокартоном.

Ваш люк должен помещаться между двумя потолочными балками и быть достаточно большим, чтобы вы могли пройти через него.

Местонахождение люка обычно находится в чулане или коридоре. Кроме того, имейте в виду высоту чердака, где вы делаете отверстие. Например, рядом с внешней стеной не будет достаточной высоты. Вот почему коридор обычно хорошо работает, потому что он обычно находится в середине дома и, следовательно, в самой высокой части ската крыши.

Шаг 2. Обрамление края люка чердака

С помощью наличников (мы использовали предварительно загрунтованную накладку МДФ 1×4) создайте рамку по краю люка. Мы скруглили углы до 45 градусов для профессионального вида.

Вместо того, чтобы внутренний край накладки был заподлицо с отверстием, установите детали накладки таким образом, чтобы они имели выступ около 1″ вокруг края отверстия. Здесь будет находиться съемная панель крышки люка.

Прикрепите раму к потолку с помощью пистолета для гвоздей и 2-дюймовых гвоздей.

Шаг 3. Вырежьте новую гипсокартонную панель для отверстия для доступа на чердак

Для панели, закрывающей отверстие для люка, вы можете либо использовать ту же гипсокартонную панель, которую вы вырезали в шаге 1, либо создать что-то новое. У нас больше не было куска гипсокартона, поэтому нам нужно было начинать с нуля.

Мы вырезали кусок гипсокартона, который был немного меньше, чем чердачное отверстие.

Затем мы внесли его внутрь и провели сухую примерку, чтобы убедиться, что он идеально подходит. Панель должна войти в отверстие и опираться на верхний край рамы, которую вы добавили на шаге 2.

Как только мы убедились, что она подходит, мы добавили шовный герметик на панель гипсокартона, стараясь соответствовать текстуре шпателя. у нас в доме везде. Дайте герметику полностью высохнуть.

Шаг 4. Заполните отверстия от гвоздей

Пока герметик сохнет на гипсокартонной панели, вы можете залатать отверстия от гвоздей и стыки в скошенных углах накладки. Мы использовали шпаклевку DAP DryDex, ровно нанесенную шпателем. Мне нравится, что эта шпаклевка начинается с розового, а когда высыхает, становится белой.

После высыхания отшлифуйте до гладкости шлифовальным блоком. Протрите слегка влажной тряпкой, чтобы удалить шлифовальную пыль.

Шаг 5. Загерметизируйте края рамы

Затем загерметизируйте края рамы в месте соприкосновения с потолком с помощью герметика DAP Alex Flex. Это придает ей профессиональную отделку и устраняет любые пробелы или дефекты.

Просто срежьте кончик герметика под углом 45 градусов, загрузите его в пистолет для герметика и добавьте тонкий валик в шов. Немедленно проведите пальцем по полоске герметика, чтобы сгладить ее. Обязательно ознакомьтесь со всеми нашими советами и рекомендациями по герметизации!

Шаг 6. Загрунтуйте и покрасьте

Наконец, загрунтуйте панель и обработайте ее грунтовкой, а затем покрасьте потолочную краску.

Как только мы закончили этот простой проект «сделай сам», мы задались вопросом, почему мы так долго ждали, чтобы закончить это! Теперь в коридоре все выглядит намного лучше, тебе не кажется?

WAYYYY лучше, чем кусок пластика, приклеенный к потолку, верно? Ха-ха!

Есть несколько способов утеплить чердачное отверстие, если вы хотите пойти дальше. Мы, вероятно, собираемся добавить небольшой кусок изоляции на верхнюю часть панели, если заметим какие-либо сквозняки или тепло/холод в месте расположения отверстия.

Это быстрый и простой проект, которым может заняться любой домовладелец на выходных. Мы надеемся, что вам понравился этот пошаговый процесс создания крышки люка для доступа на чердак.

Есть еще вопросы?

Дайте нам знать в комментариях ниже!

Материалы

• Пила или ножовка
• Искатель шпилек
• Отделка из грунтованного МДФ
• Торцовочная пила
• Рулетка
• Финишный пистолет для гвоздей
• 2-дюймовые отделочные гвозди
• Кусок гипсокартона примерно того же размера, что и отверстие для заливного отверстия (или оставьте кусок гипсокартона, который вы вырезали)
• Шовный герметик
• Нож для гипсокартона
• Шпатель
• Шпаклевка DAP DryDex
• Шлифовальный блок
• DAP Alex Flex Premium Molding & Trim Акриловый латексный силиконизированный герметик
• Пистолет для герметика
• Универсальный нож
• Грунтовка
• Потолочная краска
• Кисть для рисования

Инструкции

1. Вырежьте люк в потолке с помощью пилы. Он должен помещаться между двумя потолочными балками.
2. Обрамите край отверстия для доступа на чердак, используя предварительно загрунтованную накладку из МДФ 1×4.
3. Вырежьте новую гипсокартонную панель для доступа к чердаку и установите.
4. Заполните отверстия от гвоздей в отделке с помощью шпаклевки DryDex. Когда шпаклевка высохнет, отшлифуйте ее до гладкости и протрите слегка влажной тряпкой.
5. Загерметизируйте края рамы.
6. Грунтовать и красить.

Chelsea @ Making Manzanita

Челси является основателем Making Manzanita — блога, посвященного ремонту и рукоделию, — где речь идет о том, чтобы превратить ваш дом в дом, который вам нравится. Челси и ее муж Логан занимаются ремонтом домов с 2015 года и видят, как окупаются вложения. Им нравится учить читателей, как делать ремонт с уверенностью. В качестве влиятельного лица Челси сотрудничала с такими брендами, как The Home Depot, Etsy, Behr Paint, DAP Products, Walmart, Frog-Tape и Kreg Tools. Making Manzanita приняла участие в конкурсе One Room Challenge и стала финалистом осени 2019 года.Вызов Джеффри Корта по ремонту.

Постройте свой собственный герметичный люк для доступа на чердак – Pheasant Hill Homes

Постройте свой собственный герметичный люк для доступа на чердак

Недавно мы закончили строительство индивидуального дома для клиента, который просил, чтобы дом был особенно герметичным в целях сохранения энергии и обеспечивает повышенный комфорт. В любом случае это типичная наша цель, но поскольку клиент сделал особый запрос, а дом был очень простой, эффективной формы, у нас была возможность работать с ним. Короче говоря, дом получил рейтинг герметичности 0,9.АЧ50. Если вы не очень хорошо разбираетесь в жаргоне строительной науки, это примерно в 6 раз более воздухонепроницаемо, чем в среднем новый дом , и всего на 0,3 ACH ниже требований к воздухонепроницаемости самого энергоэффективного строительного стандарта в мире. Итак, вполне приличный результат для нашего клиента.

Чтобы сделать дом герметичным, необходимо тщательно продумать сотни деталей, но в обычном новом доме чаще всего упускают из виду люк на чердак. Как правило, это отверстие размером 22 на 30 дюймов в потолке вашего дома в некондиционируемое пространство, поэтому оно, безусловно, заслуживает некоторого внимания. (*Особое примечание: обязательно ознакомьтесь с местными строительными нормами и правилами относительно минимальных размеров доступа на чердак, чтобы убедиться, что готовый проем по-прежнему будет соответствовать этим требованиям). Поискав в Интернете простую конструкцию в прошлом, я знал, что не было буквально ни одной хорошей статьи или ресурса по созданию действительно герметичного люка на чердаке. Далее следует простое 10-шаговое руководство по созданию собственного герметичного люка для доступа на чердак с очень небольшими затратами, несколькими часами вашего времени, легкодоступными материалами и методами, доступными для всех, кто хорошо владеет электроинструментами. Каждому шагу и сопроводительному тексту будут предшествовать соответствующие изображения.

Список покупок:

– Два куска косяка внутренней двери длиной 7 футов

– Два куска уплотнителя с прорезью длиной 7 футов

– Один кусок МДФ (Medite) или меламина размером не менее выход на чердак

– Четыре защелки

– Один лист 4 x 8 футов 2″ XPS (жесткий экструдированный пенополистирол)

– Один тюбик строительного клея, совместимого с пеной (например, PL Premium или PL 300)

– Шпаклевка под покраску

– Винты 3″ с полукруглой головкой

– Прокладки

Необходимые инструменты:

– Настольная пила

– Дрель

– Пистолет для чеканки

– Канцелярский нож

900 04 Шаг 1: Купите внутренний дверной косяк 2 × 4. запасы из вашего местного центра снабжения строительными материалами (или любого магазина, который поставляет двери для домов). Обычно он имеет длину 7 футов, и вам понадобится три его части для люка доступа на чердак стандартного размера.

Шаг 2:  На фотографии ниже вы заметите, что на внутреннем дверном косяке по очевидным причинам нет никаких уплотнителей. Тем не менее, в вашем строительном магазине продаются «уплотняющие прокладки», которые они устанавливают в косяках наружных дверей, чтобы защитить их от дождя и ветра. Вам также понадобятся три 7-футовых куска этой уплотнительной прокладки. Вы будете использовать настольную пилу, чтобы сделать пропил в пазу косяка на дверном проеме, чтобы принять этот уплотнитель, как видно на фотографиях в шаге 3 ниже. Вы также можете просто купить косяк для наружной двери с уже прорезанным в нем пропилом, но здесь, в Британской Колумбии, этот запас сейчас движется к композитному продукту, чтобы лучше противостоять повреждениям от влаги, поэтому он намного дороже и совершенно не нужен в этом приложении.

Шаг 3:  На приведенных ниже рисунках вы заметите, что теперь вы будете врезать пропил в припуск косяка, а на фотографии справа вы можете увидеть вставленный в него уплотнитель для пропила. Это гибкая пена с виниловым покрытием, которая хорошо сжимается, образуя достаточно воздухонепроницаемое уплотнение, но только при приложении к нему давления. Подробнее об этом позже.

Шаг 4:  Следующие три рисунка показывают заготовку с прорезью и сборкой в ​​форме нашего люка для доступа на чердак  (не забудьте на этом этапе выровнять раму!). Вместо того, чтобы обрезать его так, чтобы он плотно прилегал к отверстию в раме, оставьте немного места для его подгонки даже по краям, чтобы он выглядел по центру вашего отверстия. На втором изображении выше крупным планом показано, как вам придется обрезать косяк на одной детали, чтобы сформировать своего рода удлиненный шпунт или соединение внахлестку, чтобы углы правильно совпадали. На третьем изображении показано, как это будет выглядеть после того, как уплотнительная лента будет вырезана и установлена ​​по всей внутренней поверхности люка. Обратите внимание, что мы видим «верхнюю» или чердачную сторону люка.

Шаг 5:   Далее вам нужно будет вырезать кусок МДФ, меламина или другой гладкой панели, чтобы он подходил для внутренней части люка чердака. Он будет сидеть прямо поверх вашего уплотнителя. Лучше всего подойдет что-нибудь под покраску, а также лучше потяжелее, так как это поможет сохранить давление на уплотнитель. Положите его внутрь люка на чердаке, слегка придавите, чтобы раздавить уплотнитель, поместив тяжелый груз в центр панели, затем обведите карандашом верхний край по всей внутренней стороне косяка.

Шаг 6:  Затем установите упор настольной пилы таким образом, чтобы, когда верхний край смотрового люка прислонялся к упору, внешняя  лезвия врезалась точно в карандашную линию , показывающий, где будет располагаться верхняя часть панели после того, как она будет плотно прижата к уплотнителю. Возможно, вы захотите, чтобы кто-то помог вам зафиксировать рамку, когда вы ее разрезаете, и помните о том, где находится лезвие, когда вы проталкиваете кусок. После того, как вы закончите, панель должна лежать в люке прямо над вырезом, который вы сделали в раме, как показано на втором рисунке ниже.

Шаг 7:  Это простое кулачковое оборудование, показанное на рисунках ниже, делает все это действительно эффективным. В наружных дверях защелка и защелка плотно прижимают дверь к уплотнителю, образуя герметичное уплотнение. В большинстве типичных чердачных люков на верхнем крае гипсокартона, выступающем в чердачное отверстие, находится только тонкий кусок наклеенной уплотняющей ленты. Мало того, что эта наклеиваемая уплотнительная лента плохо герметизирует воздух, она также печально известна тем, что падает в пыльных условиях (скажем, например, на чердаке, где есть насыпи пушистой вдуваемой целлюлозной изоляции!). Но помимо этого, если на уплотняющую планку с воздушным уплотнением не оказывается постоянное давление, она гораздо менее эффективна. Таким образом, это вышеприведенное оборудование помогает опустить крышку панели вниз, сохраняя постоянное давление между панелью и уплотнителем. Перевернув чердачный люк в этот момент, вы теперь можете увидеть нижнюю сторону крышки (которую вы увидите, когда посмотрите на нее после ее установки), и будет несложно найти оборудование, предварительно просверлить и установить. Будьте хорошим мастером и укладывайте нашу фурнитуру так, чтобы все они были на равном расстоянии от углов панели!

*Ничего не стоит тот факт, что не все кулачковые детали будут работать таким образом при 90 градусах, поэтому перед покупкой важно посмотреть на детали, чтобы убедиться, что крючок по-прежнему зацепится за защелку при 90 градусах. угол.

Шаг 8:  Перед установкой люка для доступа на чердак необходимо изолировать его заднюю сторону, прежде чем устанавливать все на место. Здесь, в Канаде, наши минимальные требования к изоляции чердака составляют R-40 (это метрическое значение коэффициента теплопередачи, равное 0,142, если вы находитесь в Европе или фактически используете единицы, которые должны быть в Канаде!). Таким образом, в нашем случае это означает около 8 дюймов жесткого пенопласта XPS (которое имеет r-значение примерно R-5 на дюйм). Эту пену следует разрезать на  наружный размер предварительно собранного люка для выхода на чердак. Когда вы отрежете четыре детали, склейте их вместе с помощью строительного клея, предназначенного для работы с пеной, а затем приклейте весь этот пенопластовый блок к задней стороне панели люка по центру (как здесь). Когда крышка будет окончательно установлена, пенопласт будет накладываться на раму люка чердака, помогая уменьшить тепловые мостики дверного косяка. Каждая мелочь помогает! Вы можете предварительно покрасить и переустановить оборудование на крышке панели, как я сделал здесь (то же самое с рамой люка), чтобы после установки всего этого над головой было меньше работы. (Обязательно покрасьте все шесть сторон панели, чтобы она не деформировалась со временем.)

Шаг 9:  Ниже показан снимок люка рамы , установленного в чердачное отверстие. Как видите, гипсокартонщики сделали свое обычное дело, в результате чего гипсокартон потолка выступает в обрамленное отверстие чердачного люка. Вы просто установите свой люк поверх этого гипсокартона, отцентрируете его в пространстве, вставив прокладки между его задней стороной и рамой, где будут ваши винты, а затем закрепите его на месте. Обратите внимание: Очень важно правильно загерметизировать люк на чердак. Как видно на фото, нижний край рамы люка зачеканен до края гипсокартона. Если это не будет сделано усердно, то ваш люк на чердаке может быть как угодно плотно прижат к уплотнителю без какого-либо результата; воздух просто будет просачиваться между гипсокартоном и рамой люка, что полностью сведет на нет усилия, которые вы приложили. На самом деле я нанес полоску герметика вдоль верхнего края гипсокартона, прежде чем установить люк на место, просто чтобы не было Два уровня защиты для герметичности сборки. Если вы действительно хотите пройти лишнюю милю, вам также следует распылить пену на любой небольшой зазор между рамой и внешней частью рамы люка для доступа на чердак (но любой, кто идет на такие длины, вероятно, должен иметь доступ к чердаку сбоку снаружи).
