Любой приусадебный участок огражден забором и воротами. Такие конструкции обеспечивают безопасность личного имущества. Выбор и возведение ворот можно осуществить самостоятельно. Перед работой понадобится создать чертежи, учесть основы установки столбов и правильно подобрать материал конструкции. В процессе установки лучше следовать советам опытных строителей. При установке ворот своими руками понадобятся чертежи, фото и видео готовых конструкций.

Преимущества распашных ворот

Вне зависимости от конструкции, владелец участка может выбирать метод открывания створок – наружу или внутрь. Монтаж распашных ворот осуществляется без особых сложностей. Если правильно выполнять все этапы постройки, конструкция будет служить долго и исправно. Классические распашные ворота обладают рядом преимуществ:

• высокая функциональность;
• компактность;
• отсутствие ограничений по размеру;
• возможность использования любых материалов;
• удобство эксплуатации.

Также такие ворота отличаются простотой монтажа, они нетребовательны к обслуживанию, достаточно прочны и могут быть возведены в самых разных дизайнерских решениях. Также распашные конструкции отличаются продолжительным сроком службы. Если появится необходимость, на них можно установить систему автоматического управления.

К недостаткам таких ворот относят:

• важность учета ветровой нагрузки, актуальной для данного региона;
• необходимость освобождения достаточного пространства для открытия- закрытия ворот.

Простой учет этих факторов позволяет понять, что плюсов у распашных ворот гораздо больше, чем минусов.

Конструкция распашных ворот

Вне зависимости от размеров, отделки, направления открытия и материалов исполнения распашные ворота включают:

• Опорные стойки. Столбы должны соответствовать типу ворот.
• Рама. Она выполняется из металла или дерева. Главное требование к раме – большая жесткость.
• Обшивочный материал. Большой популярностью пользуется металлопрофиль.
• Петли. Их выбирают в соответствии с массой ворот и их конструктивными особенностями.
• Замки и запоры. Они представляют собой устройства, которые предотвращают попадание злоумышленников на территорию участка. Также такие механизмы имеют разнообразное исполнение.

Каждая деталь распашных ворот выполняет важную функцию. Правильная установка каждой из них является залогом долгой службы ворот. При постройке ворот своими руками необходимы чертежи, схемы, эскизы конструкций.

Ворота из профлиста

Наибольшей популярностью среди частных застройщиков пользуются распашные ворота. Створки могут открываться как в одну, так и в обе стороны. В качестве материала, который крепится к каркасу, используют профнастил. Также в полотне ворот можно сделать калитку.

Популярность распашных ворот достигается за счет продолжительного срока службы таких изделий. Металлические конструкции не требуют ремонта в сравнении с деревянными. Нередко ворота из профнастила дополняют системами автоматики. Кроме того, профилированный лист имеет ряд преимуществ:

• дешевизна используемых материалов;
• простой процесс изготовления;
• достаточно большой срок эксплуатации;
• внешняя привлекательность;
• отличные характеристики.

Недостатком ворот из профлиста является подверженность воздействиям ветровых нагрузок. Такие створки необходимо устанавливать на усиленные петли. Также стоит заранее позаботиться о правильной установке столбов. К недостаткам таких конструкций относится необходимость освобождения пространства для открывания.

Однако достоинства ворот из металлопрофиля существенно превосходят их недостатки. Тем более многие проблемы не так критичны, чтобы обращать на них внимание.

Установка распашных ворот

Если распашные ворота планируется изготавливать из профлиста, понадобится установить достаточно крепкие столбы. Для опор лучше выбрать трубы диаметром от 80 мм. Также отлично справится с нагрузками и квадратная труба.

Створки сваривают из труб квадратного сечения. Лучше выбирать изделия с габаритами 10х25х3000 мм. Для их соединения потребуется использовать сварку. Каркас необходимо усилить диагональными натяжителями. Также обязательно предусматривается место для запора, замка и ограничителей.

Начинаются работы с монтажа опор. Этот этап требует определенной подготовки. Также важно пользоваться готовыми чертежами вороти фото. Из видео, на которых поэтапно выполняется монтаж распашных ворот, также можно получить немало информации. Полезная информация по теме находится в этом материале:

Способы установки столбов

Опорные столбы могут быть просто забыты в землю или забетонированы. Во втором случае опоры окажутся намного прочнее и надежнее. Также не стоит забывать о необходимости правильной установки петель. При забивании необходимо погрузить опоры в грунт на 130 см.

Использование такого метода установки столбов для ворот позволяет сэкономить время. Практически сразу после забивания опор можно крепить петли и вешать створки.

Другим способом является бетонирование. Его лучше совмещать с армированием опоры. Глубина ям составляет 150- 200 см. Диаметр каждого котлована зависит от сечения закапываемой трубы. Сначала подготавливается подушка (из песка и щебня, а затем заливается бетон).

Важно! Перед бетонированием в яму стоит поместить гидроизоляционный «стакан» из рубероида. Благодаря этому бетонное молочко не уйдет в землю, что сделает раствор более прочным. Бетон периодически надо утрамбовывать, выгоняя лишний воздух.

Изготовление и установка створок

После установки столбов понадобится выполнить створки. Этому процессу следует уделить особенно много времени. Работа выполняется поэтапно:

• Сначала на ровную поверхность необходимо выложить профильную трубу или уголки, и сварить форму по чертежу.
• Чтобы прочность конструкции была высокой, важно укрепить створки диагоналями.
• Когда каркас будет готов, можно начинать его обшивку профилированным листом. Материал должен быть толщиной 2 мм. Слишком толстый металл выбирать не следует – тогда придется думать об усилении стоек.
• После этого устанавливают петли. Сначала их одной половинкой приваривают к раме ворот, а затем второй – к столбу.
• Когда все работы выполнены, необходимо позаботиться о безопасности – на ворота устанавливают замок и запор.

Такой же принцип лежит в основе монтажа калитки. Покраску створок можно выполнять как на весу, так и на земле – еще до монтажа на опоры. Разница в том, что на уже установленных воротах в процессе нанесения краски могут появиться потеки. По этой причине нужно отнестись к работам с особой внимательностью.

Раздвижные ворота

Раздвижные ворота отличаются особой функциональностью. Они не занимают много места, бесшумны, открываются достаточно быстро. Существует несколько типов раздвижных ворот:

• откатные;
• подвесные;
• консольные.

Меньше всего востребованы ворота подвесного типа. Это объясняется появлением ограничений проезда, сложностью установки, множеством требований таких конструкций.

Если в регионе регулярно наблюдаются сильные заморозки, устанавливать откатные ворота на своем участке не стоит. Направляющие будут покрываться наледью, что снизит функциональность конструкции. Такие ворота будут требовать постоянного ухода. В остальном они достаточно хороши.

Соорудить откатные ворота своими руками может каждый. Для этого надо иметь чертежи и определиться с размерами створки.

Также могут помочь различные видео и фото готовых конструкций. Основным условием монтажа откатных ворот является необходимость освобождения пространства вдоль забора.

На поверхности грунта устанавливают специальный профиль. Створка будет двигаться именно по нему. Сверху ворот также устанавливают специальные ролики. Чтобы ворота останавливались в нужном месте, проводят монтаж специальных фиксирующих элементов. Полезная информация находится в этом видео:

Установка консольных ворот

Консольные ворота считаются одними из самых сложных. Преимущество таких конструкций заключается в отсутствии необходимости оборудовать наземный рельс. Ворота не касаются поверхности грунта во время движения. Также при установке консольных ворот нет ограничений по высоте. Кроме того, необходимо устанавливать только 1 опорный столб. Используются такие конструкции в любое время и при любой погоде.

Створка выполняется достаточно просто. Она состоит из рамы и обшивки. К нижней части створки приваривают направляющую, внутрь которой помещаются роликовые каретки. По ним ворота могут перемещаться в обе стороны.

Совет! Как только каркас будет сварен, необходимо зачистить сварочные швы. Кроме того, со всех поверхностей следует убрать следы коррозии.

Створка консольных ворот условно делится на две части – ту, что закрывает проем, и ту, которая служит противовесом. Вторая часть должна иметь длину, равную 35- 50% длины первой. Под консольной частью оборудуется специальный фундамент, способный выдерживать значительные нагрузки во время эксплуатации ворот.

Для оборудования фундамента понадобится подготовить швеллер, который будет равен длине консольной части створки. Также стоит выкопать котлован, в который будет залит бетонный раствор. Длина ямы должна на несколько десятков сантиметров превышать длину швеллера. Фундамент заливается на глубину ниже уровня промерзания грунта. Кроме того, чтобы надежно закрепить швеллер в фундаменте, понадобится выполнить специальный арматурный каркас.

После того как заливка фундамента будет завершена, можно устанавливать створку. Такая работа также имеет свои нюансы и требует особого подхода.

Необходимая фурнитура

Необходимые для установки консольных ворот элементы представлены в строительных магазинах в большом разнообразии. Чтобы правильно выбрать фурнитуру, понадобится определиться с массой створки и ее габаритами. Также важно знать ширину проема.

Стандартный комплект элементов для установки раздвижных консольных ворот включает:

• направляющую балку;
• заглушки, которыми оборудуется балка;
• концевые ролики;
• дополнительное устройство, оснащенное 2 роликами;
• роликовые опоры;
• ловители роликов.

Такой набор является необходимым при установке консольных ворот. В процессе выбора важно узнать мнение специалиста.

Подъемно- поворотные ворота

Подобные конструкции отлично подходят для стандартного гаража. Применять их в качестве ворот на участке не рекомендуется – они имеют ограничение по высоте. Принцип работы конструкций достаточно прост – полотно сдвигается вверх, принимая горизонтальное положение. Такие ворота быстро открываются и закрываются, отличаются относительной простотой монтажа.

Когда происходит открывание створки подъемно- поворотных ворот, она начинается немного выступать наружу. Это стоит учитывать, подгоняя машину к гаражу. Если не рассчитать расстояние, ворота могут задеть автомобиль.

Такие ворота стали популярны отчасти благодаря своей компактности. В сложенном состоянии они практически не занимают места. Также они отличаются доступностью. Выполняется обшивка рамы из дерева, металлических листов или композита. Если сравнивать такие конструкции с распашными, они явно имеют больше преимуществ для установки в гараже.

Для изготовления подъемно- поворотных ворот понадобится начертить схему. Особенности монтажа конструкций:

• При подготовке к установке подъемно- поворотной конструкции понадобится выполнить 2 рамы – для створки и ту, по которой ворота будут перемещаться.
• Внутри гаража рама окажется г-образной формы.
• Полотно оборудуется створками сверху и снизу.
• Также к раме монтируют рычаги, поднимающие полотно в процессе открывания.
• Обязательно предусмотреть амортизаторы, которые будут смягчать удар полотно во время закрытия.

Опорную раму крепят к проему при помощи анкеров. Установку автоматики следует проводить только после всех процедур по монтажу ворот. Работу лучше доверить специалистам, которые помогут провести электропитание.

Установка ворот подъемно- поворотного типа не займет много времени, если хорошо подготовиться к работе. Также процесс ускорится, если пригласить опытного мастера. Кроме того, необходимо пользоваться чертежами конструкции заранее рассчитать размеры створки и направляющей рамы. Как устанавливаются такие ворота, можно узнать из видео:

Итоги

Устанавливать ворота любого типа лучше согласно чертежам. Распашные конструкции чаще используются в индивидуальном строительстве, раздвижные – как для закрытия въездов на частные территории, так и при ограждении промышленных объектов. Подъемно- поворотные конструкции идеально подходят для оборудования въезда в гараж.

Каждый тип ворот обладает определенными преимуществами. Также у них имеются и определенные недостатки. Самый простой и доступный вариант – распашные ворота с двумя створками. В процессе монтажа таких конструкций особое внимание следует уделить установке опорных столбов.

• Как установить забор из сетки рабицы своими руками
• Гаражные секционные подъемные ворота
• Чем покрасить деревянный забор своими руками
• Забор из профнастила своими руками

Ворота своими руками. Чертежи, фото и видео

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

При обустройстве ограждений вокруг дома или дачного участка обязательно возникает вопрос: как сделать ворота своими руками.

Чертежи, фото и видео материалы, приведенные в этой статье, помогут разобраться с процессом установки таких конструкций, а также определиться с выбором способа открывания. После тщательного просчета всех тонкостей и нюансов можно подобрать оптимальную, подходящую конкретному участку конструкцию и заранее подготовить все необходимое.

Современные распашные ворота

Содержание

• 1 Распашные ворота
  • 1.1 Распашные ворота своими руками (видео 1)
• 2 Монтаж распашных ворот
  • 2.1 Установка опорных столбов: два способа
  • 2.2 Распашные ворота своими руками (видео 2)
• 3 Раздвижные ворота
• 4 Как установить консольные ворота своими руками. Чертежи, фото и видео этапов работ
  • 4.1 Откатные ворота своими руками (видео)
  • 4.2 Особенности сборки створки и подготовки фундамента
  • 4.3 Необходимая фурнитура
• 5 Распашные ворота (видео)

Распашные ворота

Самым простым и довольно удобным считается вариант распашных ворот со встроенной калиткой. Подобную схему чаще всего используют при обустройстве ограждений для частного дома ввиду простоты конструкции и возможности установки своими руками.

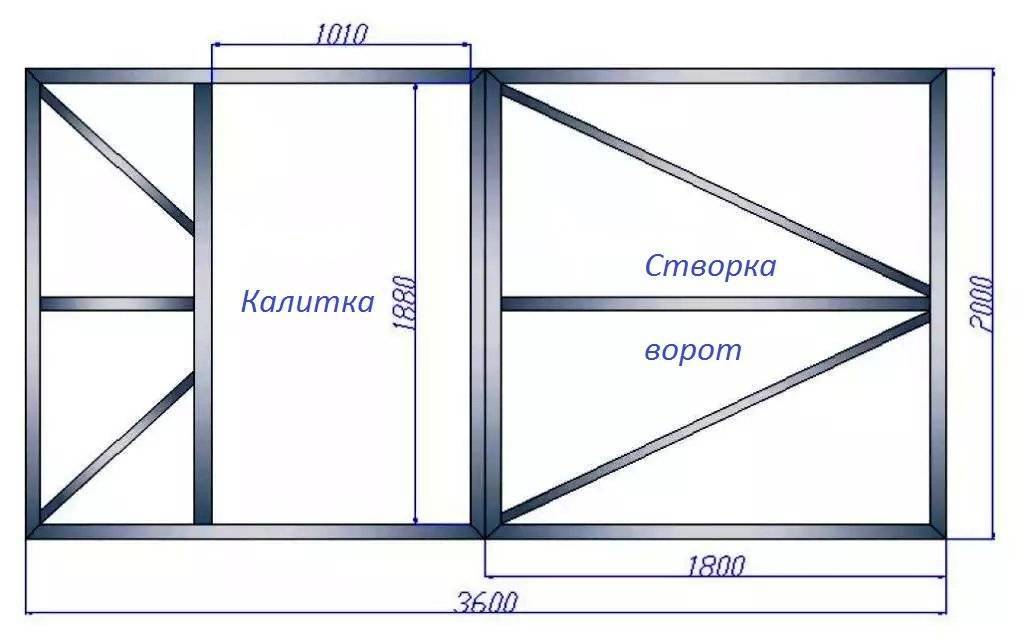

Чертеж обустройства распашных ворот с калиткой

Согласно этой схеме створки и калитка устанавливаются на обычные петли, приваренные к опорным столбам. Их крепление может производиться двумя способами: с внутренней и внешней стороны опор. От варианта монтажа и разновидности петель зависит сторона открывания ворот. Чаще всего створки изготавливаются в виде металлических рам, выполненных из профильной трубы или металлического уголка. Обшивка может проводиться из разных отделочных материалов, сюда можно отнести:

• древесину;
• листы тонкого металла;
• профнастил.

Схема создания кованых ворот своими руками

Неплохо смотрятся и кованые створки, но их создание лучше всего доверить мастеру ввиду сложности такого процесса. Без специальных навыков невозможно собрать такие ворота своими руками. Чертежи, фото и видео для облегчения самостоятельного монтажа других типов ворот можно найти ниже.

Распашные ворота своими руками (видео 1)

Монтаж распашных ворот

Если распашные ворота планируется выполнять из сравнительно легкого материала – профнастила, то в качестве опорных столбов прекрасно подойдут металлические трубы, имеющие диаметр 80-100 мм. Для такой задачи подойдет и профилированная квадратная труба.

Сами створки выполняются из труб с квадратным сечением, но меньшего размера. Рекомендуемые габариты 40х25х3000 мм. С помощью сварки изготавливают каркас створок в виде обычных рамок и затем усиливают поперечинами или диагоналями из того же материала. Обязательно нужно предусмотреть на створках места для засовов, замков и ограничителей открывания-закрывания.

Распашные ворота в частном доме

Начинают монтаж подобных конструкций с установки опорных столбов. Ниже описано, как выполнить монтаж опор для ворот своими руками. Чертежи, фото и видео помогут разобраться во всех тонкостях работ.

Статья по теме:

Устройство ворот для частного дома. Фото возможных вариантов. Виды ворот для частного дома. Фото вариантов установки. Обустройство распашных и раздвижных въездных групп. Автоматизация ворот.

Установка опорных столбов: два способа

Установка опор может производиться двумя методами: обычным забиванием или бетонированием. Чтобы качественно установить металлическую трубу в землю, необходимо заранее проделать отверстие и с помощью большой кувалды забить опору. Уровень забивания составляет примерно 120-130 см.

Такой способ считается самым простым, гарантирует быстроту выполнения и высокую надежность будущей конструкции. После установки опоры нужно закрепить к стойкам ограждения или, если требуется к дворовым постройкам. Далее привариваются навесы, на которые впоследствии подвешиваются собранные заранее створки.

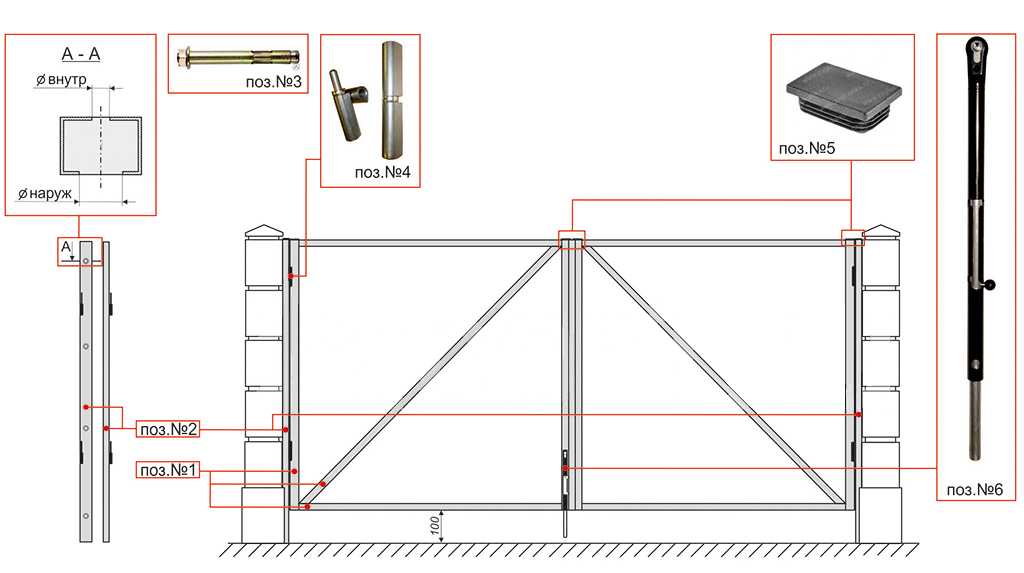

Схематическое изображение опор и каркаса распашных ворот

В качестве другого способа установки опор можно использовать бетонирование. Его можно выполнить с армировкой или без обвязки металлической арматурой. Для этого подготавливают отверстия, диаметром примерно 25-30 см, а глубиной 150-200 см. Эти значения могут изменяться в зависимости от сечения опорного столба. На дно подготовленных ям засыпают так называемую подушку – слои песка и щебенки, которые потом утрамбовываются.

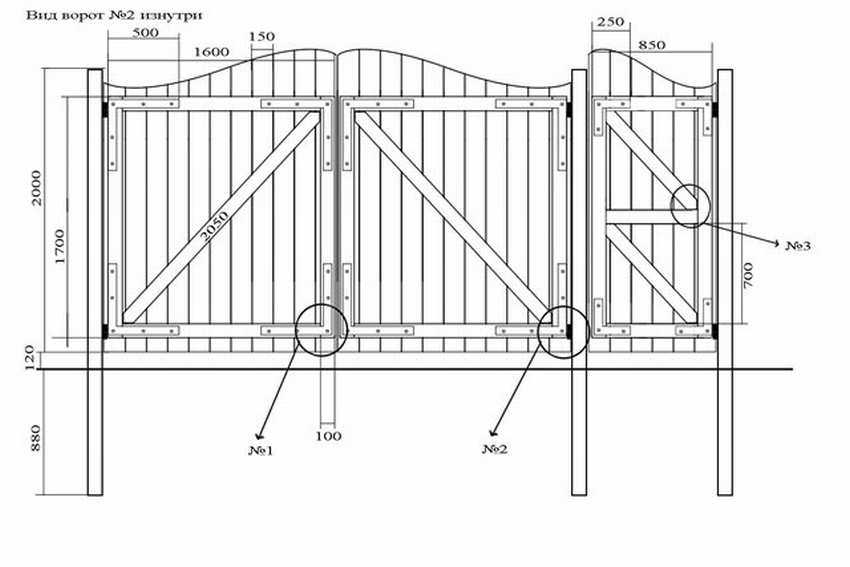

Распашные деревянные ворота

После этого столб устанавливается на подготовленную подушку, при необходимости устанавливается арматурная обвязка и вся конструкция заливается бетоном. Для этого можно использовать цемент марок М-200, 250. Пока раствор свежий, столб устанавливают по уровню и фиксируют дополнительными подпорками. Неплохо смотрятся опорные столбы, выполненные из кирпича. В этом случае места для крепления петель встраиваются прямо в кладку.

Распашные ворота своими руками (видео 2)

Раздвижные ворота

Из всех вариантов раздвижных ворот можно выделить три самых распространенных. Они бывают:

• консольными;
• откатными;
• подвесными.

Наименьшей популярностью из этих разновидностей пользуются подвесные ворота. При их установке ограничивается высота проезда, так как сверху монтируется металлический профиль, на который подвешивается створка.

В регионах, где зимы холодные и снежные не стоит устанавливать откатной вариант ворот. Для их полноценного использования придется постоянно очищать их ото льда и снежных заносов, что не всегда удобно. В остальном подобные конструкции довольно хороши, они не требуют большой площади для полного открывания.

Конструкция откатных ворот

Совсем несложно изготовить откатные ворота своими руками. Чертежи, фото и видео материалы помогут разобраться с особенностями монтажа таких конструкций. Для откатных ворот нужно предусмотреть свободное пространство вдоль забора. Примерные размеры створки приведены на рисунке.

На поверхности земли оборудуется специальный рельс или профиль, по которому створка будет передвигаться с помощью специальных роликов. В верхней части также устанавливаются роликовые элементы и дополнительные скобы, которые будут придерживать полотно при передвижении.

Раздвижные ворота на роликах

Как установить консольные ворота своими руками.

Чертежи, фото и видео этапов работ

Консольные ворота считаются сложнее в устройстве, чем их собратья. Но именно специальное устройство гарантирует надежную работу даже в морозное время года. Основные преимущества ворот такого типа: отсутствие ограничения по высоте и возможность установки только одного опорного столба. Они не имеют контакта с наземным рельсом, поэтому их использование в любую погоду не доставляет особых проблем.

Откатные ворота своими руками (видео)

Особенности сборки створки и подготовки фундамента

Полотно ворот монтируется на заранее подготовленную раму, выполненную из металлической трубы, профиля или уголка. Снизу к раме приваривается направляющая балка, внутри которой устанавливаются роликовые каретки. Именно по ним основание перемещается в обе стороны, осуществляя открытие и закрытие конструкции.

3D-эскиз консольных ворот

Полезный совет! После сварки каркаса, полученные швы необходимо зачистить болгаркой, а также устранить со всей поверхности очаги коррозии.

Чтобы узнать необходимый размер таких ворот, нужно условно их разделить на две части: закрывающую проем и противовес. Длина противовеса (консольной части) должна составлять 35-50% от ширины необходимого проема. Под консольную часть требуется обустройство фундамента, чтобы выдерживать нагрузки, создаваемые воротами при движении.

Откатные ворота в частном доме

Полезный совет! Стандартный проем для удобства въезда через ворота должен составлять 4 метра. Соответственно длина консольной части будет около 2 метров.

Для этого необходимо подготовить швеллер №20, длиной равной консольной части ворот. Затем выкапывается котлован, примыкающий к опорному столбу. Его габариты должны быть немного больше размеров швеллера, а глубина ниже уровня промерзания почвы. Также необходимо создание как минимум двух арматурных каркасов для привязки швеллера к фундаменту.

Швеллер 200 мм укладывается вплотную к столбу. Швеллер 160 мм укладывается с отступом 50 мм от столба. Закладные в столбах монтируются заподлицо с кирпичной кладкой (отделкой)

После заливки готовому фундаменту требуется около месяца, чтобы окончательно выстояться, но уже через неделю он наберет максимальную прочность, после чего можно начинать монтаж створки.

Примеры конструкций различных видов откатных ворот

Необходимая фурнитура

Фурнитура для консольных ворот, представленная на строительном рынке, довольно разнообразна. При ее выборе нужно учитывать ширину проема и вес готовой створки. Стандартный набор включает в себя:

• 6 метровая направляющая балка;
• две роликовые опоры;
• концевые ролики;
• ловители концевых роликов;
• дополнительное устройство с 2 роликами;
• заглушки для концов балки.

Распашные металлические ворота

Полезный совет! Чтобы работа механизмов не вызвала проблем, ролики необходимо крепить в одной плоскости.

В комплекте обычно находится инструкция по сборке, с ее помощью можно собрать всю конструкцию ворот своими руками. Чертежи, фото и видео, собранные в этой статье, помогут детально разобраться со всеми нюансами.

Распашные ворота (видео)

REMOO В ВАШЕЙ ПОЧТЕ

Закрыть

ОПРОСЫ

ЕЩЕ ОПРОСЫ

Какой забор вы бы выбрали для своего частного дома?

• Кирпичный или каменный
• Металлический или кованый
• Деревянный
• Сетка или евро-штакетник
• Габион

Poll Options are limited because JavaScript is disabled in your browser.

ТЕСТЫ

ЕЩЕ ТЕСТЫ

Что вы знаете о физических свойствах строительных материалов? Тест

ПРОЙТИ ТЕСТ

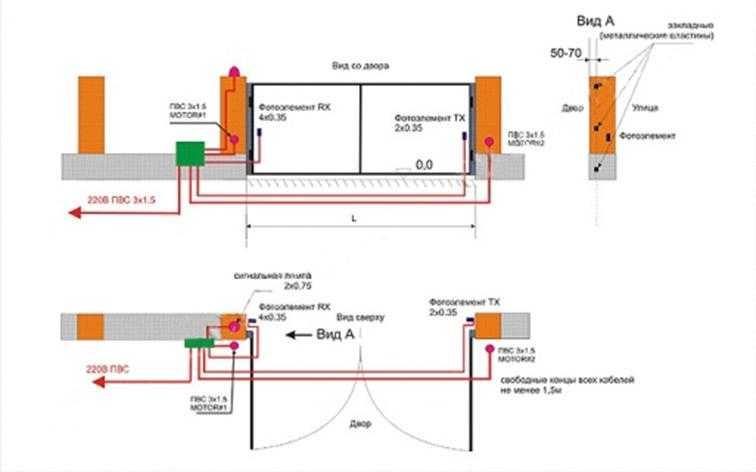

Чертеж автоматизации подъездных ворот своими руками

Назад В библиотеку диаграмм

Системы доступа Есть несколько способов открыть ворота:

Привод для распашных ворот Ниже перечислены четыре типа:

Цифровые клавиатуры обычно автономны, но многие устройства могут иметь присоединенные к ним ведомые клавиатуры. Они получают доступ к кодам программируются пользователем. Большинство моделей могут открывать ворота на мгновение или запирать он открыт. Этот тип входного устройства обычно не имеет способа связь с местом жительства. Сигнал кнопки обычно может быть добавлен. Системы телефонного доступа имеют встроенные клавиатуры и общаться от ворот до резиденции или бизнеса через существующую телефонную систему локально или телефонную сеть. Жилой тип в основном использует телефоны в вашем доме, и непосредственно связаны с ними. Они также имеют возможность использовать свою телефонную линию для совершения внешних вызовов. это очень удобно когда тебя нет дома. Ворота можно открывать дистанционно через любой телефон, включая мобильные. Это очень сложные устройства, которые могут выполнять множество задач. я перечислили лишь некоторые из наиболее часто используемых функций * контролируется любым телефоном в вашем доме, подключенным к линии к блоку * Открытие и закрытие ворот по времени суток и дням недели * Иметь коды, ограниченные временем и датами * Коды, срок действия которых истекает после определенной даты * Дополнительные встроенные камеры видеонаблюдения Считыватели карт: Они более популярны в коммерческих целях. установки и общественные ворота. Карты исключительно пронумерованы. В случае утери карты ее можно удалить из системы. Многие из этих системы могут отслеживать действия пользователя карты. Есть близкие бесконтактные считыватели, которые должны быть с несколькими дюймами для работы. Есть дальномер, который может читать карту на расстоянии до 10 футов. очень похоже на карты быстрого доступа для платы за проезд по мосту Считыватели штрих-кода: Они такие же, как считыватель карт за исключением использования лазера для считывания наклейки на вашем автомобиле со штрих-кодом напечатано на нем. Пульты радиоуправления: Почти все системы ворот имеют радио пульт. Они похожи на те, что используются в вашем гараже. дверь. Некоторые из них немного более сложны в том, что они пронумерованы, и система ворот может их отслеживать. Большинство пультов хороши для 100 футов, вы можете расширить их диапазон, добавив внешний антенна. Некоторые устройства рассчитаны на очень большое расстояние, но у меня никогда не видел, чтобы этот тип соответствовал указанному диапазону. Петли: Погребены под вашим подъездом во время строительство или врезаться в существующие подъездные пути. Они действуют так же, как металлоискатель и открывать ворота, когда вы проезжаете через них, или действует как предохранитель, предотвращающий закрытие ворот на вашем автомобиле. Этот тип петли имеет отдельную цепь, обычно расположенную в шкаф управления воротами. Цикл выхода: Используется для открытия ворот при выходе. Вы можете иметь более одного выходного цикла. Они должны быть установлены как можно дальше от ворот как можно дальше, не более 400 футов. приятно водить через ворота, которые уже открыты, если вы можете позволить себе роскошь длинная дорога. Петли безопасности и реверса: Эти петли находятся в перед и за воротами, чтобы предотвратить столкновение ворот с транспортное средство. Теневая петля: Используется для предотвращения сопровождения транспортного средства другое транспортное средство в. Они используются не очень часто, и в основном на общественные и коммерческие ворота. Детекторы типа зонда: Автономные и используется в основном как выходное устройство. Они также используются в качестве сигнализатор приближающихся транспортных средств.

Приводы распашных ворот с рычагом сверху. Это самое найдены общие единицы. Как правило, это рабочие лошадки отрасли. Большинство этих агрегатов имеют тяжелые редукторы с масляной ванной. Как правило, они очень тяжелые в ожидании и большие по размеру. Много из них весят до 100 фунтов. Высококачественный блок, подобный этому, может длиться до 20 лет. У них есть пара недостатков: рука должна снимать крышку для обслуживания. Некоторые из них имеют панель доступа для обслуживания элементов управления, но все равно нужно снять крышка для обслуживания механики. Второй недостаток это рука. обычно заканчивается в середине ваших ворот, где это может быть неприглядно. Приводы распашных ворот с нижним рычагом. Дверной Король единственный известный мне оператор, у которого рука внизу. В целом они не такие тяжелые, как верхние рычаги, но длиться так долго. Двумя преимуществами этого типа устройства является то, что крышка выскакивает сразу, чтобы показать весь блок и является одним из самые простые в обслуживании агрегаты на рынке. Другое преимущество рычаг внизу делает очень чистую установку и не отвлекает от эстетики ваших ворот. Рычаги линейного домкрата. Эти единицы используются больше часто и предлагают простоту установки, поскольку они не нужна бетонная подушка или фундамент. Они маленькие и крепятся прямо к воротам. Есть два типа: Линейный рычаг с винтовым домкратом: Тип винтового домкрата: чаще. У них были проблемы с рывком ворот, когда начиная и заканчивая в прошлом, В последние несколько лет «мягкий функция остановки» была доработана. Недостатком их является то, что они есть небольшая слабина, и ворота могут немного покачиваться. это поправимо с положительной остановкой в ​​одиночных воротах, но гораздо сложнее исправить в двустворчатых воротах. Гидравлический линейный рычаг: в насосе и гидравлической жидкости для работы. Обычно они стоят дороже. Преимущество в том, что у них нет игры на закрытых и открытых позициях. и может привести в действие ворота шелковистой гладкости. Это очень красиво смотрится на двустворчатые ворота. Недостатком является то, что они могут пропускать гидравлическую жидкость. по мере взросления. Все эти единицы требуют положительных остановок на ворота. Подземные операторы: Это Rolls Royce операторов. Они почти полностью невидимы. Они немного дороже в установке и обслуживании, как и любой хороший автомобиль. Они бывают двух видов: механические и гидравлические. Механический подземный оператор: В основном это работают от 24 вольт постоянного тока в эти дни с отдельной панелью управления. Очень надежный, но немного сложнее приспособиться к разнице в высоте на двустворчатых воротах. Они имеют встроенные двигатели и концевые выключатели. на большинстве моделей такие упоры не нужны, но все же рекомендуются. Гидравлический подземный оператор: Еще есть выбор для самых выдающихся инсталляций. Они шелковисто-гладкие и рабочее давление полностью регулируется. Они требуют положительного останавливается. Они бывают со встроенными насосами и внешними насосами. Контроль кабинет отдельный. В очень стильных установках шкаф управления может монтироваться заподлицо в колонну. Консольный привод: Этот оператор поднимает ворота в воздух с одного конца на точку опоры. это специальность вещь. Это полезно в некоторых установках или зонах с ограниченным пространством. сильного снега

Безопасность и датчики, фотоглазки, защитные кромки, детекторы петель, петли для прямого захоронения, петли для распила, зонды, жезлы, светоотражающие, сквозной луч, предупреждающие устройства

Автоматические въездные ворота требуют соблюдения мер предосторожности, защищающих от защемления и опасных точек защемления. Фотоглазки, защитные кромки, индукционные петли и другие сенсорные механизмы предназначены для обнаружения потенциально опасных ситуаций, таких как транспортное средство или пешеход, блокирующий путь движения ворот, а также для остановки или реверсирования цикла ворот в зависимости от направления движения. . Отраслевые стандарты создаются Лабораторией андеррайтеров под кодом UL325, который время от времени обновляется. Все приводы имеют встроенный датчик препятствия, который перевернет ворота, если они вступят в контакт, в дополнение к этому все приводы поворота должны иметь по крайней мере один одобренный UL325 контролируемый бесконтактный датчик, а все приводы жалюзи должны иметь по одному датчику в каждом направлении. путешествия. Этим требованиям отвечают фотоэлементы или защитные кромки, но не индукционные петли или датчики движения. Если вы не установите минимальные требования к устройствам безопасности, ваш привод не будет работать, и только потому, что минимальные требования соблюдены, это не означает, что ваша установка соответствует требованиям UL. Соображения безопасности и потребности сильно различаются и должны быть разработаны с учетом потребностей вашей конкретной работы, чтобы защитить себя от ответственности. Если у вас есть вопросы или опасения, рекомендуется поговорить с лицензированным подрядчиком по установке ворот или дверей.

Детекторы петель используются вместе с петлями обнаружения транспортных средств   для обнаружения транспортных средств, движущихся или останавливающихся над проезжей частью. Они обычно используются для включения светофоров, и вы, несомненно, проехали тысячи таких, даже не подозревая об этом. В индустрии автоматических ворот мы используем эти устройства для открытия ворот для въезда и выезда, а также в качестве устройств безопасности, которые защищают транспортные средства на пути к воротам. Петлевые детекторы можно использовать для множества других целей, включая подсчет движения транспортных средств, уведомления о прибытии и включение освещения проезжей части. Хотя в целях безопасности обычно устанавливают петли, они не соответствуют требованиям UL325, поскольку обнаруживают только движение транспортных средств, а не пешеходов или животных.

Датчики выхода работают аналогично индукционной петле, но обнаруживают транспортные средства в сфере на 360 градусов. Из-за этого они с большей вероятностью подхватят движущиеся ворота или другой непреднамеренный спусковой крючок, поэтому их не используют в качестве предохранительного устройства. Рекомендуется установить выходную трубку не менее чем в 30 футах от ворот, чтобы избежать непреднамеренного открытия. Эти устройства обычно используются, когда домовладелец не хочет распиливать существующую проезжую часть.

Photo Eyes или Beams являются «бесконтактными» устройствами , которые стреляют лучом света через проем ворот. При подключении в качестве устройства захвата прерывание луча остановит ворота на своем пути и повернет ворота 1′ в закрытое положение. При использовании в качестве реверсивного устройства он остановит и полностью перевернет ворота в открытое положение. Фотоглазки одобрены для использования в качестве устройств безопасности в соответствии с требованиями UL325-2018.

Кромки безопасности представляют собой «контактные» устройства , которые срабатывают при прикосновении с использованием датчиков, чувствительных к давлению. При обнаружении препятствия устройство сигнализирует приводу ворот об остановке и/или обратном движении. Эти устройства продаются стопами, версии 4, 5 и 6 футов обычно имеются на складе. Края безопасности можно разместить на неподвижных поверхностях, таких как столбы, или установить на краю ворот в зависимости от ваших потребностей. Кромка безопасности объединена с беспроводным передатчиком и приемником, настроенным для отправки сигнала оператору ворот. Контролируемые защитные кромки одобрены для использования в качестве предохранительных устройств в соответствии с требованиями UL325-2018.
