Трубогиб своими руками — устройство и инструкция по изготовлению

Для работы с трубами или уголком нужен специальный станок, получивший название трубогиб. Такая конструкция позволяет гнуть металлические элементы на определенный угол. При необходимости можно сделать профессиональный трубогиб собственноручно, который можно будет использовать самых разных отраслях промышленности. В отличие от промышленного варианта исполнения, самодельный трубогиб обойдется намного дешевле. При проведении работы можно пользоваться подручными материалами, что в большей степени снизит цену конструкции. Рассмотрим подробнее то, как сделать трубогиб самостоятельно у себя дома.

Содержание статьи:

1 Конструкция трубогиба
2 Разновидности трубогибов
3 Инструкция по изготовлению трубогиба
4 Роликовый трубогиб
5 Арбалетные трубогибы
6 Гидравлические трубогибы
7 Трубогиб из домкрата
8 Заключение

Конструкция трубогиба

Существует огромное количество различных видов рассматриваемого устройства. Перед началом работы по его изготовлению, следует разработать чертеж трубогиба или отыскать его в интернете.

Трубогиб для круглой трубы можно сделать при учете таких особенностей его устройства:

Обкатка. Подобный трубогибочный станок характеризуется тем, что один конец заготовки крепится, а для гибки применяется неподвижный шаблон. Обкатка проводится при использовании прижимных роликов. Эта схема ручного трубогиба используется на протяжении многих лет.
Намотка. Специальный трубогиб для алюминиевых труб характеризуется тем, что заготовка крепится к подвижному шаблону, в качестве которого берется ролик. Протяжка проводится между роликом, находящимся в движении, и специальным упором. Обычно привод электрический, потому что требуемый показатель прилагаемой силы очень высокий.
Арбалетная конструкция. Такая схема представлена сочетанием двух неподвижных роликов и подвижного шаблона. Усилие передается к заготовке через подвижный шаблон, расположенный между двумя роликами. За счет контроля передвижения подвижного элемента выбирается самый подходящий угол изгиба. Стоит учитывать, что пуансон трубогиба, выполняющий роль шаблона, может иметь различную форму.
Прокатка или вальцовка. Схема представлена устройством с тремя валиками, два из которых опорные и один подвижный. Радиус изгиба регулируется за счет изменения положения центрального валика. Стоит учитывать, что такое устройство считается универсальным, поскольку радиус изгиба может регулироваться в довольно большом диапазоне. Размеры трубогиба такого типа относительно небольшие, самодельная конструкция может быть компактной.

Выбирая самую подходящую конструкцию для самодельного изготовления, нужно учитывать, что вариант исполнения, работающий по принципу накатки, производится промышленным способом из-за высокой сложности главных механизмов. Арбалетный метод гибки сегодня применяется очень редко, так как обладает одним существенным недостатком: давление концентрируется на верхней части шаблона.

При использовании арбалетного станка есть вероятность существенного снижения толщины стенки трубы и ее разрыва. Не рекомендуется использовать такое устройство для гибки тонкостенных заготовок.

Больше всего получила распространение конструкция, работающая по принципу прокатки. Она почти лишена всех приведенных недостатков, имеет относительно небольшие размеры, может быть переносной, есть возможность проводить регулировку угла гибки.

Самодельный станок может иметь различную конструкцию. При выборе типа уделяется внимание тому, какой радиус нужно получить. Самыми важными параметрами заготовки, которые могут повлиять на выбор подходящей конструкции, считаются толщина стенок трубы и ее диаметральный размер.

Разновидности трубогибов

Рассматриваемая конструкция может определяться по большому количеству признаков. В продаже попадаются универсальные варианты исполнения, а также для узконаправленного применения. Устройство различается по таким признакам:

По типу привода. Важным элементом конструкции является привод. Он может быть гидравлическим, электрическим, ручным или электрогидравлическим. В последнее время большое распространение получил электрический привод, поскольку он компактный и весьма эффективный. Гидравлический обладает большей эффективностью, но он сложен в эксплуатации, занимает много места и требует периодического обслуживания. Трубогиб ручной отличается наличием механизма, существенно увеличивающего приложенную силу. Если рассматривать самодельный вариант исполнения, то самостоятельно легче изготовить именно ручные трубогибы. Можно сделать и трубогиб с электроприводом. Гидравлический вариант исполнения практически невозможно сделать самостоятельно.

Классификация проводится и по степени мобильности. Выделяют стационарные и переносные варианты конструкции. В большинстве случаев, универсальный ручной трубогиб делается как переносная конструкция. Самодельный трубогиб для круглой трубы может крепиться к основанию различными способами. Стоит учитывать, что во время проведения работы часть возникающего напряжения отводится как раз на основание. По этой причине при создании самодельного варианта исполнения надо обеспечить надежную фиксацию устройства.
По способу воздействия на заготовку — основной признак классификации. Трубогиб арбалетного типа имеет особую конструкцию, подходящую для гибки металлической или металлопластиковой трубы. Выделяют конструкцию, работающую по принципу обкатки, намотки или проката.

Самодельный трубогиб для металлопластиковых труб может быть любым, но чаще всего делают механический тип, когда за счет особой конструкции передаваемое усилие увеличивается в несколько раз.

Инструкция по изготовлению трубогиба

В последнее время большое распространение получил вопрос, как сделать трубогиб своими силами. Такое оборудование требуется при наладке производственной деятельности различного типа. Самый простой трубогиб имеет шаблонный тип конструкции. Это связано с тем, что ролики для трубогиба изготавливаются достаточно сложно.

Рассматривая шаблонные для круглой трубы отметим несколько таких моментов:

При изготовлении конструкции часто применяется массив дерева. За счет этого значительно упрощается работа и снижаются расходы. Однако низкая прочность и жесткость дерева определяет использование подобного станка исключительно для обработки алюминия, обладающего большой пластичностью.

Применяемый деревянный брусок должен иметь размеры, которые больше диаметра обрабатываемой заготовки.
Шаблон должен иметь радиус, соответствующий радиусу гибки. Чтобы упростить процесс в центральной части поверхности, соприкасающейся с заготовкой, создается небольшой паз.
Для удобства работы делается две рукоятки, имеющие металлическое крепление.
Создав трубогиб в домашней мастерской, его следует прикрепить к прочному основанию, а с обратной стороны разместить упор.

Важным моментом назовем то, что рассматриваемая конструкция применима в большей степени для гибки по большому диаметру. Башмак для трубогиба подобного типа не требуется, нагрузка будет распределяться равномерно, что позволит проводить обработку тонкостенных заготовок.

Можно изготовить трубогиб и по другим чертежам. Перед выбором самой подходящей конструкции следует рассмотреть то, как часто проводится работа, для какого рода заготовок производится станок, насколько массовым станет производство. Конструкция шаблонного типа характеризуется очень большим размерами, но для ее изготовления достаточно провести столярные работы, применяемые материалы для которых стоят совсем недорого.

Роликовый трубогиб

Самой сложной конструкцией считается самодельный трубогиб роликового типа. В этом случае для передачи усилия используется прижимной ролик. При изготовлении конструкции может применяться металл и дерево, все зависит от того, насколько она должны быть мобильной и на какое усилие рассчитана.

К особенностям подобной конструкции относятся нижеприведенные моменты:

Для труб, изготавливаемых из мягких материалов, в большей степени в качестве основного материала берется дерево.
Оно может использоваться при создании ролика. Для стальных труб нужно использовать металл, поскольку величина передаваемого усилия будет существенной. При желании ролики можно купить или изготовить своими руками в домашних условиях.
Особенности конструкции определяют наличие подвижного и неподвижного ролика. При этом в центральной части расположен П-образный держатель.
Радиус гибки по большей части зависит от размеров применяемых роликов. Поэтому подвижный ролик должен быстро демонтироваться (если это требуется) для установки варианта исполнения с другим диаметром.
Устанавливаемый держатель должен иметь опцию вращения.
На установленном держателе фиксируется рукоятка, при вращении которой будет передаваться усилие. Стоит учитывать, что рукоятка выполняет роль рычага. Поэтому от ее длины зависит то, какое усилие получится передать.

Подобный станок подходит для производства большими сериями, так как ролики для трубогибов сделать самостоятельно достаточно сложно. Устройство подходит для работы с трубами круглого сечения.

Распространенным вопросом можно назвать, насколько проблематично изготовление такого механизма. При использовании гибочного станка данного типа, следует учитывать такие моменты:

Для начала следует внимательно изучить чертеж или фотографии рассматриваемого оборудования. Только разобравшись с принципом его работы можно попытаться сделать эффективное оборудование с широкой сферой применения.
Основных элементов у этой конструкции относительно немного. В качестве примера можно назвать два шкива. Они могут изготавливаться из дерева или стали, раму с рычагом и прижимной ролик. Очень важно создать надежное основание, принимающее часть прилагаемого усилия.

Принцип действия очень прост:

Заготовка помещается в желоб неподвижного ролика.
Труба фиксируется в требуемом положении с помощью хомута.
С помощью рычага проводится оборачивание заготовки вокруг шаблона, в качестве которого используется ролик определенного диаметра.

Чтобы значительно повысить эффективность конструкции может использоваться электрический привод. Однако нужно учитывать, что при электрическом приводе очень сложно контролировать показатель диаметра закругления. Установленный электродвигатель должен передавать вращение через понижающий привод, потому что скорость вращения валика небольшая. Для этого проводится установка редуктора или клиноременной передачи.

Арбалетные трубогибы

Довольно необычной конструкцией обладает станок арбалетного типа. Он получил название благодаря схожим чертам со средневековым оружием. Арбалетный трубогиб имеет следующие особенности:

Основа конструкции представлена рамой. Ее можно изготовить при применении уголков и швеллера. Соединение всех элементов проводится при применении сварки, разъемные методы не рекомендуется применять, ведь получаемая конструкция должна обладать максимальной жесткостью.
После создания рамы проводится крепление двух вальцов.
Самодельный вариант исполнения можно охарактеризовать тем, что усилие передается через домкрат механического типа. Для трубы небольшого диаметра создаваемого давления должно быть достаточно. Передача усилия проводится через башмак, изготавливаемый из прочного металла с низким показателем пластичности.

Трубогиб арбалетного типа в большей степени подходит для заготовок круглого сечения. Это связано с тем, что изделие с другим сечением может значительно деформироваться при давлении.

Гидравлические трубогибы

Изготавливая трубогибочный станок самостоятельно, следует определиться с тем, какой именно будет привод. В большинстве случаев самодельные варианты исполнения имеют ручной привод, т. к. он прост в изготовлении и обходится очень дешево. Подобная конструкция не может работать с заготовками, изготавливаемыми с применением жестких металлов. Гидравлический трубогиб позволяет работать с заготовками большого диаметра и с существенной толщиной стенок, однако конструкция достаточно сложна в исполнении и имеет много особенностей.

Изготавливая станок для круглой трубы с гидравлическим приводом, следует учитывать такие важные моменты:

Передача усилия проводится через рабочую жидкость, в качестве которой используется масло или вода. Все магистрали должны иметь высокой степенью герметичности, а также быть рассчитанными на определенное давление.
Для создания давления может использоваться компрессор.
Давление передается на рабочий орган через гидравлический цилиндр.

Трубогибы для металлопластиковых труб с гидравлическим приводом могут сильно отличаться между собой по конструкции. Важным элементом в данном случае становится именно привод, позволяющий автоматизировать процесс гибки и увеличить область использования устройства.

Трубогиб из домкрата

Чаще всего, изготавливая самодельный трубогиб, в качестве основного элемента выбирается домкрат. Он бывает нескольких типов. Сам домкрат изначально применяется для того, чтобы увеличить и сконцентрировать прилагаемое усилие, за счет чего конструкция может поднимать тяжелые механизмы, например, автомобили.

Самодельный трубогиб из домкрата обычно имеет очень простую конструкцию:

Заготовка зажимается между двумя неподвижными роликами.
Усилие передается на промежуток между роликами.
Расстояние между неподвижными роликами во многом определяет радиус гибки и величину требуемого усилия для получения определенного угла.

Как уже было отмечено, при использовании домкрата можно сделать трубогиб арбалетного типа.

Заключение

Практически любое устройство является относительно несложным станком, который за счет распределения прилагаемых усилий, позволяет гнуть трубы и другие заготовки подобного типа. Применяются в основном для сгибания изделий, производимых при применении цветных сплавов и стали. Промышленный вариант исполнения конструкции обходит самодельный по степени автоматизации процесса. Стоимость промышленных трубогибов может превышать в разы превышать затраты, связанные с производством самодельного варианта. Поэтому для бытового применения или мелкосерийного производства в большей степени годится самодельный трубогиб.

Как сделать трубогиб своими руками?

Владельцам частных домов с приусадебными постройками необходимо иметь широкий набор инструментов, но трубогибы есть далеко не у всех. С одной стороны, подобное оборудование используется не слишком часто, поэтому некоторые предпочитают сэкономить средства на его приобретении.

Самодельный трубогиб

Но с другой стороны наличие трубогиба обеспечивает значительную экономию, ведь появляется возможность самостоятельно сделать конструкции необходимой конфигурации и геометрической формы.

Cодержание статьи

1 Сфера применения трубогибов
- 1.1 Критерии выбора гибочного станка
2 Изготовление ручного прокатного трубогиба
- 2.1 Преимущества прокатного трубогиба
- 2.2 Станок гибочный арбалетной конструкции
- 2.3 Трубогиб самодельный ручной для профильной трубы (видео)
- 2.4 Особенности изготовления дорнового станка для изгибания труб
- 2.5 Похожие статьи

Сфера применения трубогибов

Главная проблема заключается в том, что далеко не каждому известно, как сделать трубогиб своими руками, хотя на самом деле это не так сложно, тем более что гибочный станок может иметь различную конструкцию и изготовляется из подручных материалов. Если говорить в общем о сферах применения подобного оборудования, то кроме собственно монтажа трубопроводных систем это может быть изготовление каркасов теплицы или арки, системы орошения или веранды.

Необходимо понимать, что в подобных ситуациях согнуть трубу руками конечно можно, но необходимого радиуса изгиба добиться все равно не получится, а это приведет к тому, что появятся определенные зоны напряжения металла, что существенно снизит прочность конструкции.

Говорить о том, что и внешний вид трубы при этом значительно пострадает, даже не обязательно — это и так понятно. Именно для того, чтобы можно было сгибать трубы или другие металлические изделия с заданным радиусом, и необходим трубогиб. Основной причиной отказа от покупки трубогибов заводского изготовления является их высокая стоимость, и это просто неоправданные расходы, которых вполне можно избежать, приложив немного смекалки и, конечно, мастерства.

Критерии выбора гибочного станка

Основными факторами, по которым выбирается гибочный станок, являются:

Трубогиб для профильной трубы

Тип привода, с помощью которого работает устройство.
Наибольший размер заготовок, которые будут на нем обрабатываться.
Конструктивные особенности механизма.
Геометрическая форма и размеры станка.

Что касается привода, используемого в подобных станках, то он может быть:

ручной;
гидравлический;
электрический.

Выбор в данном случае зависит от частоты использования станка и размеров заготовок, которые будут на нем обрабатываться.

Размеры заготовок могут быть разными, но в домашнем хозяйстве их сечение редко бывает больше 20мм, и на эту цифру можно ориентироваться. По конструкции механизма гибочный станок бывает следующих типов:

арбалетный;
прокатный;
сегментный;
дорновый.

Выбор механизма зависит от того, какие операции планируется выполнять с помощью трубогиба. Размеры станка зависят от того, в каких условиях его планируется эксплуатировать, так как если работать можно и на свежем воздухе, то для хранения необходимо соответствующее помещение.

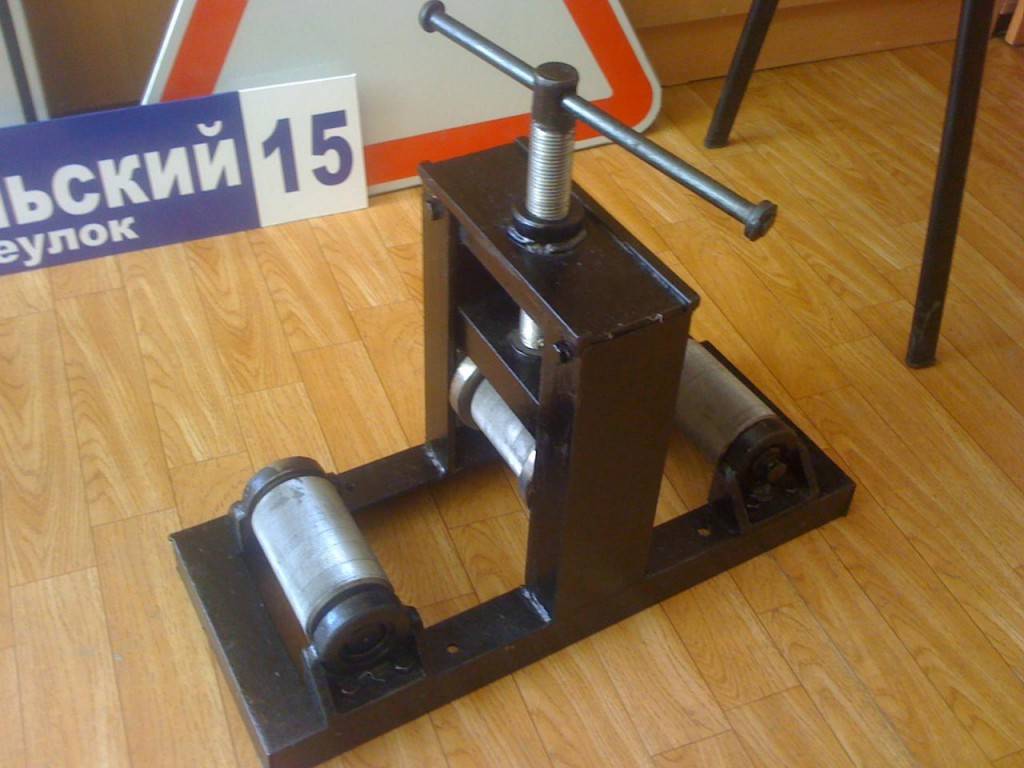

Изготовление ручного прокатного трубогиба

Наверное, самый простой по конструкции — это самодельный ручной трубогиб прокатного типа, собрать который не составит большой сложности, и не потребуется каких-либо особенных деталей. Его можно изготовить из распространенных материалов, и прежде всего понадобятся три ролика, которые располагаются в вершинах условного равнобедренного треугольника. При этом понятно, что ширина роликов должна превышать диаметр заготовок, которые будут изгибаться.

Ролики закрепляются винтами на станине, и самый верхний из них должен в процессе работы перемещаться в вертикальной плоскости. Кроме того, верхний ролик соединяется с винтовым зажимом, который будет регулировать степень изгиба заготовки.

Нижние ролики соединяются между собой посредством лебедки, имеющей цепной привод, и на них помещают изгибаемое изделие. Вращение ручки лебедки приводит в движение ролики, к которым прижата заготовка, и таким образом она протягивается между ними.

С помощью верхнего ролика регулируется степень давления на заготовку, а после нескольких проходов производится затягивание прижимного винта, что и обеспечивает необходимый угол изгиба.

Ручной трубогиб подобной конструкции позволяет изгибать даже самые жесткие виды заготовок, труб и арматуры, его изготовление не потребует значительных финансовых затрат, а надежность достаточно велика.

Преимущества прокатного трубогиба

С помощью подобного приспособления можно работать с круглыми трубами, имеющими диаметр не более одного дюйма, или профильными трубами с сечением до 45мм. Но несомненным достоинством данной разновидности трубогиба является то, что с его помощью можно произвольно регулировать радиус изгиба изделия в соответствии с поставленной задачей.

Трубогиб своими руками

Подобное приспособление упрощает загиб не только жестких заготовок, но и металлопластиковых труб. Именно по этим причинам ручной станок является наиболее распространенным в домашних мастерских, хотя в некоторых ситуациях предпочтение отдается гидравлическим и электромеханическим конструкциям, в частности, когда необходим слишком малый радиус изгиба изделия.

Станок гибочный арбалетной конструкции

В трубогибах арбалетной конструкции за процесс изгиба трубы отвечает специальный башмак, которые осуществляет необходимое давление на заготовку. Конструкция такого станка напоминает конструкцию арбалета, что и стало причиной подобного названия.

Основой его является рама, для изготовления которой используются уголки и швеллера. Внутри этой рамы должен быть расположен домкрат и башмак, задачей которого является приложение усилия, необходимого для изгибания заготовки.

С одной стороны, башмак должен быть достаточно массивным, но с другой арбалетные трубогибы используются в основном для изгибания труб круглой формы, так как в других случаях башмак просто деформирует заготовку. Хотя при этом ручной станок арбалетного типа позволяет работать с толстостенными трубами, имеющими высокую прочность и в этом случае, массивный башмак легко справляется с поставленной задачей.

Трубогиб самодельный ручной для профильной трубы (видео)

Особенности изготовления дорнового станка для изгибания труб

Самодельный электрический трубогиб дорнового типа изготовить гораздо сложнее, хотя его возможности позволяют гнуть трубу с точностью до одного миллиметра, а это очень весомый показатель. Поэтому устройства подобного типа получили широкое применение в промышленности и считаются профессиональными.

С помощью дорнового трубогиба обрабатываются трубы с тонкими стенками, имеющие как средний, так и крупный диаметр. Такие станки работают под управлением компьютера, и сам способ изгибания труб принципиально отличается от тех, которые используются в прокатных и арбалетных приспособлениях.

В дорновой конструкции, происходит своеобразная намотка заготовки на шкив, благодаря которой и есть возможность добиться минимального радиуса изгиба. Однако основным отличием данного типа станка является присутствие дорна, или гибкой детали, которая должна быть введена в полость трубы перед процессом изгибания, с тем, чтобы не разрушить и не согнуть ее стенки.

Введение и извлечение дорна производится автоматически, а в случае необходимости, то место, в котором труба должна быть изогнута, предварительно нагревается. Все процессы программируются заранее и с помощью дорнового трубогиба есть возможность делать даже трехмерные конструкции.

Изготовление профессионального дорнового станка в домашних условиях практически нереально, но есть возможность сделать подобный самодельный трубогиб без использования дорна. В данном случае вместо дорна используется сыпучая смесь типа обычного песка, благодаря которой получается очень качественный изгиб без повреждений материала, даже есть стенки трубы очень тонкие.
