Ремонт шуруповёрта своими руками: кнопка, редуктор, трещётка

Шуруповерт можно смело причислить к инструменту, который довольно часто приходится использовать не только в быту, но и для работы на строительных объектах. Но, как и любой сложный технический аксессуар, изделие может сломаться. Как отремонтировать шуруповерт самостоятельно мы рассмотрим в этом тексте.

Содержание статьи:

1 Базовые параметры устройства и принципы действия шуруповерта + (Видео)
2 Основные неисправности шуруповертов и их причины + (Видео)
3 Как отремонтировать шуруповерт своими руками? + (Видео)
4 Как произвести ремонт кнопки устройства? + (Видео)
5 Как произвести ремонт редуктора шуруповерта? + (Видео)

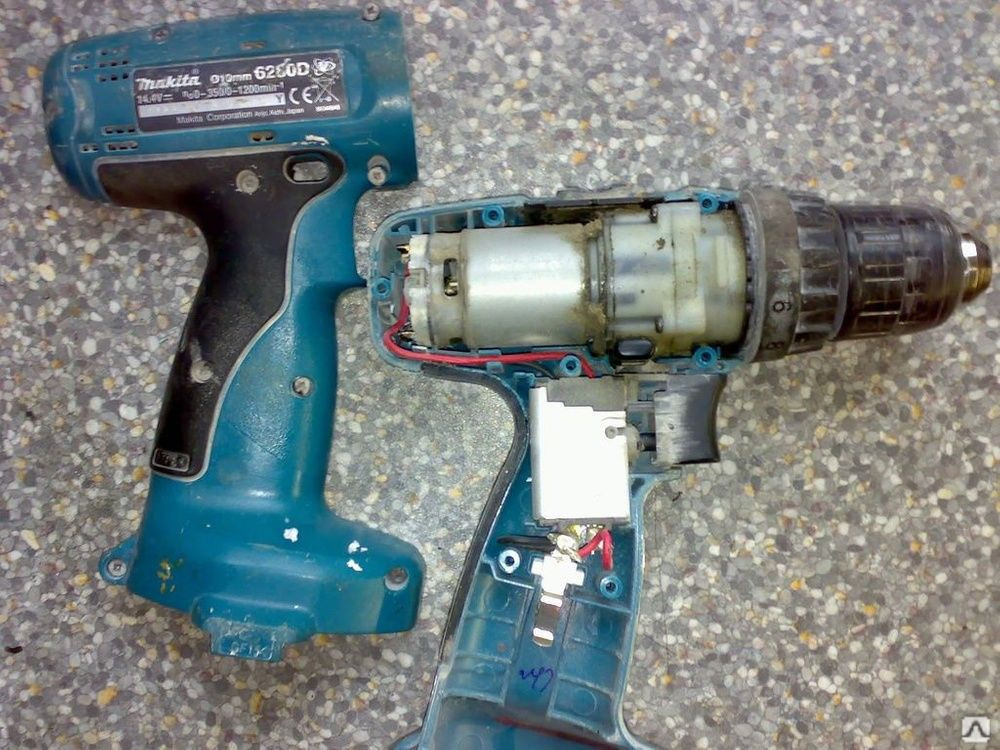

Базовые параметры устройства и принципы действия шуруповерта + (Видео)

Оборудование на строительном рынке, где отдельное место занимают шуруповерты, довольно велико. Многие модели обладают индивидуальными критериями, характеризуются сборочным качеством и стоимостью. Впрочем, для большинства моделей характерны базовые принципы действия и внутреннее исполнение.

К базовым элементам любого шуруповерта можно отнести:

наличие электродвигателя;
планетарный редуктор;
регулируемая функциональная кнопка «Пуск»;
реверсный переключатель;
регулятор усилий;
блок питания.

Электрический двигатель питается от сети постоянного тока, конструктивно представленный цилиндрической формы. Внутри располагается якорь со щётками и магнитами. Особенность электрической схемы двигателя предполагает, что направление питающего потока напряжения будет направлена на щетки. При изменении питаемой полярности происходит реверсивное движение мотора.

Планетарный редуктор является важным элементом, способным преобразовать высокочастотные колебания электродвигательного вала в обороты низкой частоты патронного вала. Как правило, эти детали производятся из износоустойчивого пластика или металла. Многие шуруповерты оборудованы редукторами на 2 скорости.

Переключение в режим первой скорости необходим для работы с саморезами, а на второй скорости можно производить сверление в древесном, пластмассовом основании или металле.

Клавиша «Пуск» осуществляет старт устройства. Она способна контролировать количество оборотов, предусматривая возможность выбирать оптимальную скорость вращения для патронного вала. Соответственно, мощное нажатие приведёт двигатель в действие на высоких оборотах, а при снижении силы нажатия критерий мощности станет ослабевать.

Переключатель реверса необходим для осуществления операций по смене вращательного направления двигателя шуруповерта. Этот функционал удобно использовать не только для закручивания, но и выкручивания шурупов.

Относительно регулятора усилий, можно сказать, что он определяет скорость затяжки шурупов. В актуальных моделях предусматривается 16-ступенчатая регулируемая градация, что позволяет с максимальной точностью и удобством определить, какая скорость затяжки является актуальной, работая с различным материалом.

Источником питания шуруповерта являются аккумуляторные батареи габаритного размера, где мощность питающего напряжения (в зависимости от устройства модели) может колебаться от 9 до 18В.

Основные неисправности шуруповертов и их причины + (Видео)

Если в определённый момент вы обнаружили, что ваш шуруповерт не включается, то, скорее всего, у него появилась какая-то неисправность. Практический опыт свидетельствует, что неработоспособность инструмента может наблюдаться по двум причинам:

поломка связана с электроникой устройства;
поломка может иметь механический характер.

Разбираясь в объективных причинах электрической поломки, можно отметить её характерные признаки:

изделие перестает реагировать на включение;
устройство перестало регулировать обороты;
произошел отказ работы реверса.

К механическим проблемам с шуруповертом можно отнести проблемы с износом внутренних частей, например, слышна характерная трещётка механизма. Как правило, неисправный шуруповерт начнет издавать характерные звуки, где, например, сносились втулки или развалился подшипник. Часто это происходит на инструменте хаммер.

Как отремонтировать шуруповерт своими руками? + (Видео)

Например, если инструмент перестал включаться, то изначально нужно проверить исправность аккумулятора. Если при базировании устройства на зарядку поломка не исчезла, значит, придется вооружиться мультиметром, и начать сканирование устройства в поиске первопричины. Первым делом взгляните на величину напряжения, указанную на корпусе устройства и сравните её с показаниями замеров на АКБ. Данные должны примерно совпадать. Если напряжение занижено, то, скорее всего, проблема скрывается в зарядном устройстве или аккумуляторном блоке.

Например, зарядник можно проверить при помощи мультиметра, включив его в сеть, и производя замеры на клемах устройства при холостом ходе. Важно, чтобы критерий напряжения был несколько больше, чем номинальный. В ситуации, когда напряжение отсутствует, то, однозначно, виновник поломки – зарядный блок. Этой довольно частой проблемой «болеют» шуруповерты фирмы Интерскол. В общем, для исправления дефекта потребуются характерные знания в электронике или потребуется приобрести новый блок.

При обнаружении аккумуляторной проблемы, например, у шуруповерта Макита, можно своими руками открыть данный блок, где размещаются питающие элементы. В результате вскрытия следует провести исследования соединительных проводов и убедиться в качественном исполнении пайки. Если видимых дефектов не обнаруживается, то при помощи сканера следует произвести замеры напряжения в каждом элементе. Значения должны показывать 0,9 – 1В мощности напряжения. Если в ряду обнаружится блок с малым показателем напряжения, то его необходимо заменить.

Как произвести ремонт кнопки устройства? + (Видео)

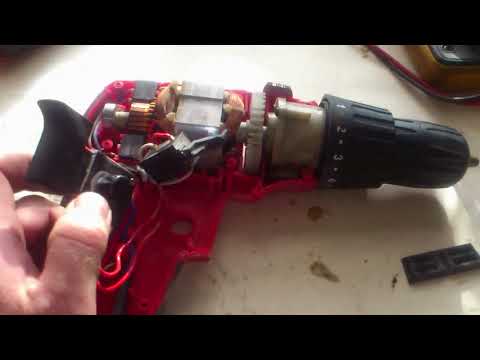

Когда с аккумулятором все в порядке и зарядка проходит без проблем, но инструмент отказывается активироваться, то сделает проверить исправность кнопки устройства. Для этого придется разобрать устройство и на его клемах, идущих от кнопки, следует произвести замер напряжения мультиметром, которое поступает на входе кнопки. Проводить операцию необходимо при активной батарее. Если сигнал идет, то батарею необходимо извлечь и при помощи зажимов закоротить её контакты. На мультиметре необходимо переключиться в режим Ом. Кнопка шуруповерта зажимается до упора и измеряет выходное напряжение. Если величина показаний сопротивления на приборе стремится к нулевой отметке, то кнопка исправно работает. А это значит, что проблему стоит искать в щетках или других модулях электродвигателя. В случае обнаружения обрыва сигнала, кнопку рекомендуется починить, тем самым, вернув шуруповерт в рабочий строй инструментов.

Довольно часто проблемы с кнопками сопряжены с плохим контактом на клеммах. Можно просто произвести процедуру зачистки контактов наждачной бумагой и проблема будет решена. Главное, чтобы в процессе разборки и сборки устройства сделать все аккуратно, не потеряв детали.

https://youtu.be/aZgaQ9OGJJQ

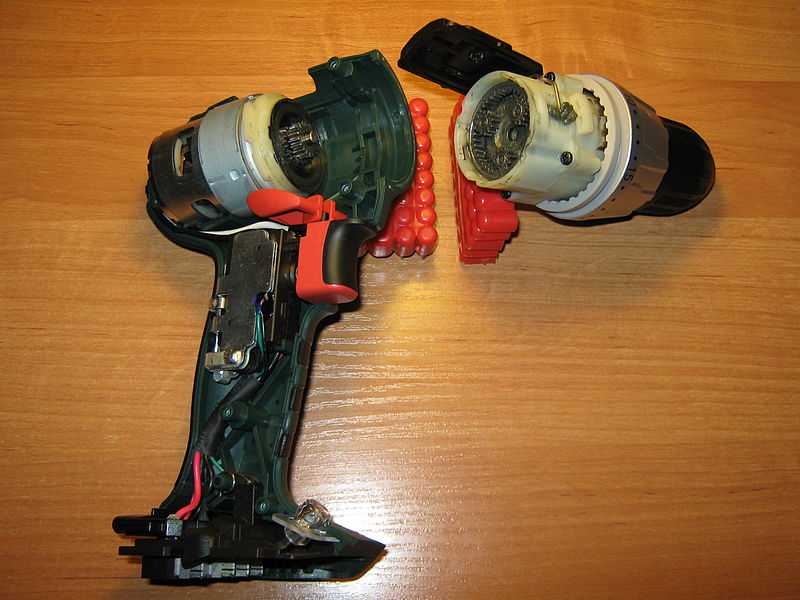

Как произвести ремонт редуктора шуруповерта? + (Видео)

Поломка редуктора относится к одной из механических проблем с шуруповертом. К числу наиболее частых проблем с редукционным блоком относятся:

физическое искривление оси редукционного вала;
явный дефект рабочей поверхности шестерней;
выход из строя опорной втулки вала или оригинального подшипника;
поломка штифта, где фиксируются сателлиты.

Для исправления данных дефектов потребуется необходимость физической замены неисправных частей, поэтому доверить данный вид ремонта следует квалифицированным специалистам, способным грамотно и с точностью диагностировать поломку и устранить её.

Как выполняется ремонт шуруповерта без помощи специалиста – Мои инструменты

Содержание

1 Из чего состоит шуруповерт или конструкция инструмента
2 Назначение всех деталей и узлов инструмента — как они называются

3 Как правильно разобрать шуруповерт — инструкция для новичков
4 Поломки в механической части — как устранить
5 Поломки в электрической части — как выявить и устранить
6 Если шуруповерт не хочет включаться — проверка зарядного блока
7 Неисправность АКБ шуруповерта и ее правильный ремонт
8 Если батарея и зарядный блок исправны — но шуруповерт не работает
9 Неисправности двигателя реверса и регулятора оборотов
10 Причины поломок разных марок шуруповертов — как продлить жизнь инструмента

Шуруповерт — это универсальный инструмент, способный сверлить, резать, чистить, шлифовать и выполнять другие задачи, что зависит от установленной в патроне насадки. Как и все инструменты, рассматриваемый прибор (независимо от его качества) ломается. В этом случае поможет только ремонт шуруповёрта или покупка нового прибора. Отремонтировать его самостоятельно — просто, с чем может справиться даже новичок. Если возникают затруднения, то инструкция на сайте всегда поможет быстро устранить поломку.

Из чего состоит шуруповерт или конструкция инструмента

При работе шуруповертом (в народе его называют «шуриком») возникают неисправности, которые можно разделить на ремонтируемые и неремонтируемые (требующие замены). К неремонтируемым поломкам, когда деталь нельзя отремонтировать, относится выход из строя двигателя, кнопки, редуктора, патрона и т.п., когда их невозможно отремонтировать, но при этом можно заменить. Прежде чем проводить ремонт шуруповерта своими руками, с чем справится любой владелец инструмента, нужно разобраться с его конструктивными особенностями.

К основным составным деталям любого аккумуляторного шуруповёрта относятся:

Электродвигатель — приводится в действие за счет автономного аккумулятора (9В, 12В, 15В и 24В).

Сетевые приборы работают от сети 220В, поэтому они имеют большой запас мощности, и стоят в 2 раза дешевле портативных моделей
Редуктор — устройство, преобразующее большие обороты вала двигателя в более низкую скорость. Состоит из набора шестеренок (обычно из пластика, но встречаются модели из стали)
Кнопка пуска — деталь, отвечающая за подачу напряжения на вал двигателя, и приводит в движение якорь
Аккумулятор или сетевой провод. В портативных приборах применяются аккумуляторы двух типов — никель-кадмиевые и литий ионные. Если прибор сетевой, то его вес значительно меньше, но при этом для его применения, необходимо подключить вилку в розетку
Регулятор усилия — устройство, отвечающее за величину усилия, прилагаемого к шурупам, проделываемым отверстиям или полируемым поверхностям
Патроны — механизм, в котором закрепляются насадки для выполнения соответствующих действий. На шуруповертах обычно применяются быстрозажимные (бесключевые) патроны

Реверс — еще одна полезная опция, позволяющая менять направление вращения патрона. Это удобно при установке и снятии насадок в патрон прибора
Корпус — изготавливается из ударопрочного пластика, что делается не только с целью удешевления прибора, но и для повышения безопасности при работе инструментом

Это интересно! Каждый узел имеет соответствующее назначение, однако на выход из строя этих деталей влияет не только частота пользования инструментом, но еще и правильность применения прибора. К примеру, шуруповерт нельзя применять для сверления бетона, так как он не имеет ударную функцию. Если сверлить прибором отверстия в стене, то долго такой прибор не прослужит.

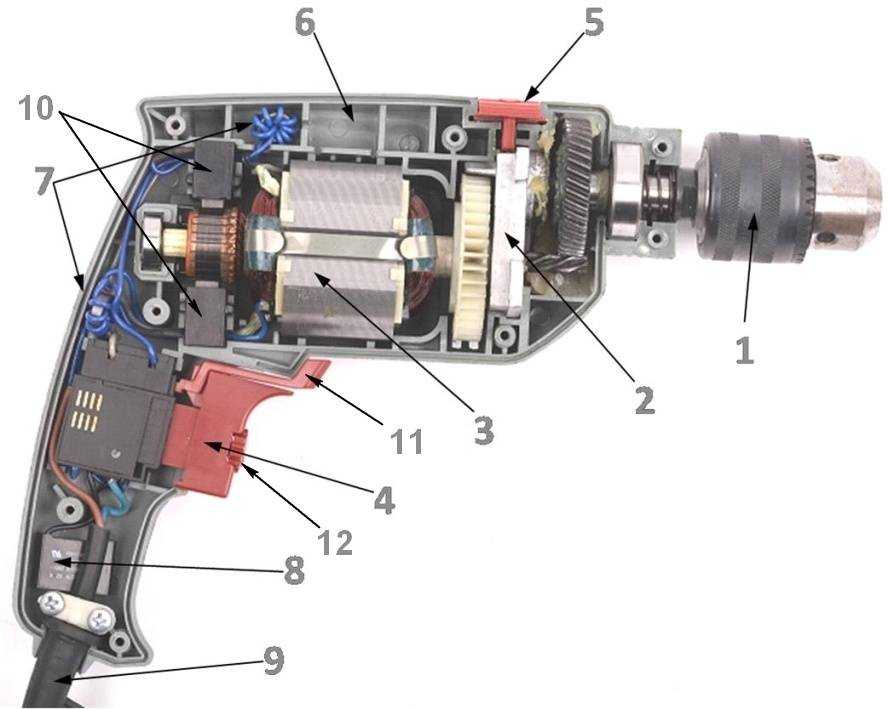

Назначение всех деталей и узлов инструмента — как они называются

Если поломался шуруповерт, то перед тем, как его ремонтировать, нужно разобраться, какая конкретно деталь вышла из строя. Чтобы узнать неисправность самостоятельно, надо разобраться с назначением каждого узла и его конструктивными параметрами.

Кнопка пуска — именно с нее начинается работа инструмента. Данный механизм выполняет две опции — включает цепь питания, то есть подает напряжение на электромотор, а также регулирует количество оборотов вращения двигателя. Чем сильнее нажатие кнопки, тем с большей скоростью будет вращаться патрон. В качестве регулятора оборотов применяется электронный ШИМ генератор, который установлен на плате. При нажатии на кнопку происходит перемещение контакта по плате. В качестве контакта применяется полевой транзистор, который и играет роль регулятора скорости вращения

Электромотор — в портативных инструментах используются однофазные электродвигатели постоянного тока коллекторного типа. К достоинствам этих агрегатов относится высокая надежность и простота обслуживания. Электродвигатель состоит из магнитов (играют роль статора), якоря и щеток. Применение магнитов значительно удешевляет стоимость агрегата
Реверс — эта опция реализуется за счет смены полярности на клеммах. Для того чтобы пользователь не выполнял смену полярности вручную, в конструкции инструмента применяются перекидные контакты в виде переключателя. Этот переключатель расположен возле кнопки «Пуск»
Редуктор — это набор шестерней, за счет которых происходит увеличение момента вращения патрона или понижение скорости. В «шуриках» применяют два типа редукторов — планетарные и классические. Классические подобны тем, которые устанавливаются на дрелях, только в шуруповертах они встречаются очень редко. Более популярны планетарные редукторы, состоящие из кольцевой (промежуточная) и солнечной шестеренки, а также сателлитов. В действие от вала двигателя приводится солнечная шестерня. От ее вращения в движение приводятся сателлиты, передающие вращающий момент к кольцевой шестеренке. В зависимости от количества скоростей, планетарные редуктора могут быть двухступенчатыми или трехступенчатыми. Чем больше скоростей, тем дороже будет стоить инструмент
Регулятор усилия — обычно применяется 16 позиций усилий, но есть и такие модели, которые имеют большее количество. От величины усилия зависит возможность завинчивания шурупа в дерево. Если нужно завинтить шуруп в гипсокартон или другие мягкие материалы, то большое усилие для этого не потребуется, поэтому регулятор можно установить в положение от 1 до 7
Патрон — механизм имеет простой принцип работы. Состоит приспособление из трех кулачков, которые надежно фиксируют устанавливаемые насадки. Достоинство быстрозажимных устройств — высокая скорость смены насадок
Корпус — пластиковая ударопрочная конструкция, внутри которой расположены все составные детали. Чтобы отремонтировать прибор, надо разобрать корпус. Для этого производители выпускают корпуса из двух частей, соединяемых при помощи винтов
Аккумулятор — производители выпускают два типа портативных аккумуляторов с наполнением из никель-кадмия и литий-иона (как на мобильных телефонах). Литий-ионные являются долговечными и более надежными, однако они стоят в 3-4 раза дороже, чем инструменты с никель-кадмиевыми батареями. Обычно с шуруповертом комплектуется две никель-кадмиевые батареи, что связано с небольшим их сроком службы

Это интересно! Если встречаются аккумуляторы, которые имеют цельную конструкцию корпуса, то это означает, что они не предназначены для самостоятельного ремонта.

Если сломался шуруповерт, то отремонтировать его дома не трудно, если только отыскать поломку. К частым проблемам неисправностей шуруповертов относят выход из строя аккумуляторов, замена которых может вызвать некоторые трудности. Рассмотрим механические и электрические неисправности, а также особенности их устранения своими силами.

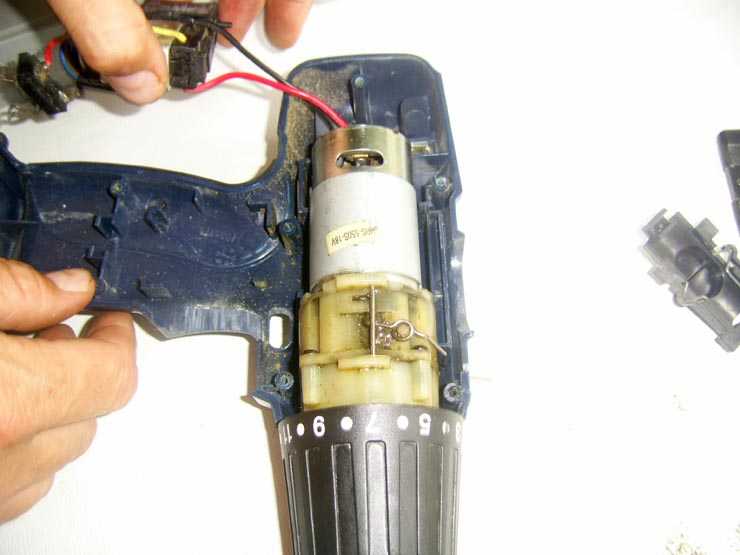

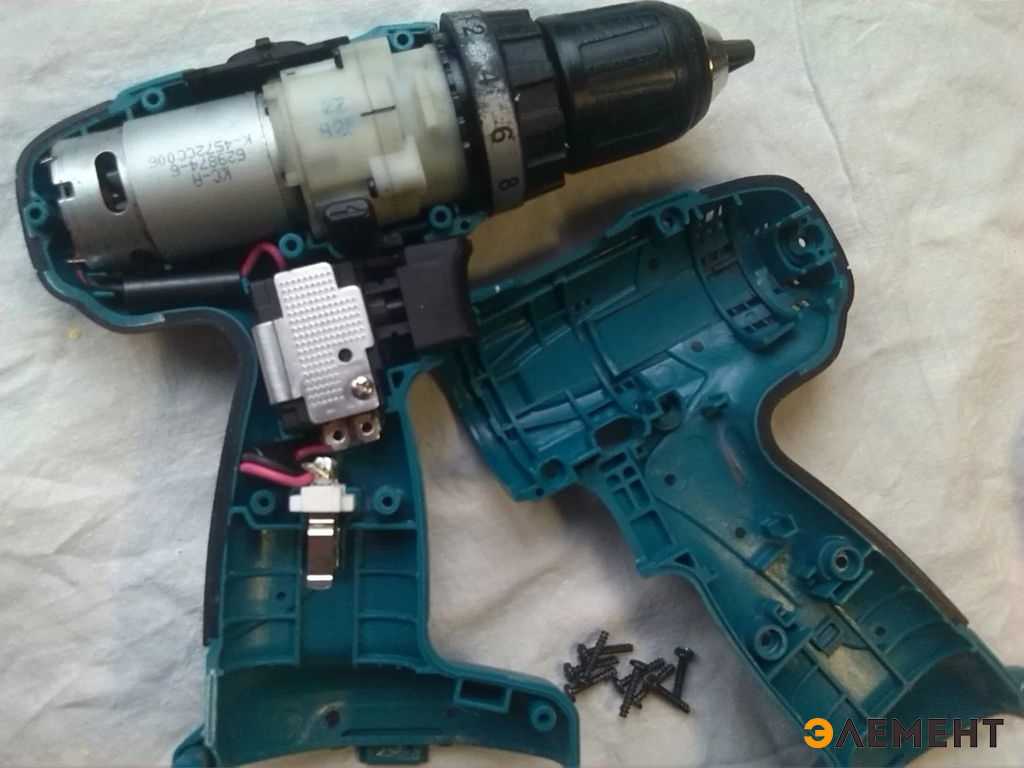

Как правильно разобрать шуруповерт — инструкция для новичков

Перед тем, как ремонтировать рассматриваемый прибор, его нужно правильно и аккуратно разобрать. Новички не всегда справляются с этой задачей, поэтому будет интересно узнать, как же правильно выполняется разборка. Инструкция по разборке шуруповерта имеет следующий вид:

Разборку нужно проводить на столе, чтобы не растерять составные детали. Изначально нужно выкрутить все винты, которыми крепится корпус устройства
Раскрыть корпус осторожно, чтобы не повредить его. Чтобы исключить повреждение пластиковой конструкции корпуса, можно воспользоваться пластиковой лопаткой
Если после вывинчивания крепежных деталей корпус не разбирается, нужно внимательно осмотреть его внутреннюю конструкцию. В конструкции могут находиться скобы, которые нужно извлечь
После разборки нужно располагать детали в порядке их снятия, чтобы не попутать и собрать прибор обратно

Если внутри имеются признаки окислов, то это означает, что в прибор попадала вода. Высока вероятность того, что причиной неработоспособности устройства является высокая влажность, которая повлекла за собой выход из строя деталей шуруповерта. После разборки инструмента, можно переходить к его ремонту. Видео описание процесса разборки ниже.

Поломки в механической части — как устранить

Неисправности в механической части инструмента обнаружить легче, чем в электрической составляющей. Это связано с тем, что любые механические дефекты слышны. К основным признакам механических неисправностей рассматриваемых устройств относятся:

Возникновение посторонних звуков
Вибрация и бой зажимного патрона
Слышна работа двигателя инструмента, однако патрон не вращается

Чтобы починить прибор, и устранить механические неисправности, понадобится, прежде всего, разобрать корпус. Зная устройство шуруповерта, не будет трудно устранить возникшие поломки в механической части. Если возникают посторонние звуки, что говорит о причине износа втулок и подшипников якоря мотора, то эти элементы нужно заменить. При износе подшипника и втулок нужна их замена, но для начала эти детали надо купить. При покупке могут возникнуть трудности, так как найти запчасти на устаревшие модели инструментов практически невозможно.

Это интересно! Перед тем, как ставить новый подшипник, следует его хорошо обработать смазочными веществами, например, Литол-24 или Солидол, а еще лучше специальными смазками.

Кроме выхода из строя подшипника, на шуруповерте может поломаться редуктор. К ряду неисправностей данного устройства относятся:

Вал редуктора искривляется от воздействия больших нагрузок
Рабочие поверхности шестерней изнашиваются
Изломывается штифт, на котором крепятся сателлиты
Изнашивается подшипник или опорная втулка редуктора

Чаще всего из строя выходит именно редуктор, а точнее, его составные детали — зубчатые колеса. Причинами выхода из строя редуктора являются:

Неправильная эксплуатация инструмента
Сильные нагрузки, на которые не рассчитан прибор
Отсутствие смазки
Материал, из которого изготовлены устройства

Если шуруповерт «старой закалки», то есть его редуктор состоит из стальных шестеренок (вместо пластиковых), то целесообразно его отремонтировать, чем покупать новый. Для этого прибор нужно разобрать, произвести его осмотр и отыскать причину неисправности. При ремонте редуктора требуется очистить механизм и детали от устаревшей смазки, и нанести новые смазочные вещества. Если имеются поврежденные шестеренки, то их нужно заменить. Не спешите утилизировать неисправные зубчатые колеса, так как понадобится купить точно такие детали (возьмите их в качестве шаблона).

Это интересно! Если на инструменте установлены пластиковые шестерни, то менять их на стальные не рекомендуется. Причина заключается в том, что пластиковые шестерни под воздействием больших нагрузок ломаются, что уберегает двигатель от сгорания. Если на устройстве с завода установлены металлические шестеренки, то это говорит о том, что двигатель имеет большой запас мощности.

Чтобы при самостоятельном ремонте механической части шуруповертов не возникало лишних вопросов, ниже есть таблица, в которой указаны основные признаки механических неисправностей, а также способы их устранения.

Признаки неисправности инструмента	Способы устранения неисправности
Возникновение посторонних звуков и гула	Если при работе инструментом начинают появляться посторонние звуки, то это говорит об износе подшипников. Для устранения поломки нужно проверить целостность подшипника якоря мотора и редуктора. Если подшипники исправны, надо также проверить целостность втулок, так как они также изнашиваются. Чаще всего изнашивается опорная втулка вала подшипника
Вибрация	Искривление редукционного вала, что способствует возникновению сильного биения и вибраций. Для решения проблемы нужно разобрать корпус, оценить поломку и принять соответствующее решение о замене детали
Возникает бой зажимного патрона	Если обнаруживается биение патрона, то нужно проверить качество его фиксации. Крепится деталь болтом, который находится внутри детали (чтобы увидеть болт, следует развести губки). Для завинчивания патрона, болт надо вращать не в правую, а левую сторону, так как он имеет обратную резьбу
Заклинивание	Если заклинил инструмент, о чем говорит работа мотора, но при этом патрон не вращается, то нужно разбирать корпус и проверять целостность редуктора. Заклинивание инструмента говорит о смещении сателлитов, нарушении целостности зубчатых колес или нарушение целостности подшипника. Чтобы устранить поломку, нужно разобрать шуруповерт и найти причину заклинивания
Трещит и прокручивается на положении переключателя	Неисправность редуктора. Для устранения нужно разобрать инструмент, и осмотреть целостность механизма

Поломки в электрической части — как выявить и устранить

У дрели и шуруповерта есть много общего, но различие заключается в крутящем моменте. Если дрель предназначена для сверления отверстий в разных материалах, то главное назначение шуруповерта — это завинчивание саморезов. При наличии регулятора скорости, этот инструмент может применяться для сверления и полировки поверхностей. Его также можно использовать для перемешивания растворов (только при условии небольших объемов). Не редкими являются случаи неисправности электрической части, которые проявляются следующими факторами:

При нажатии кнопки пуск, инструмент не подает признаков жизни
При переключении реверса — эта опция не работает
Не регулируются обороты

Чтобы разобраться с такими поломками, нужно для начала узнать, какие причины способствуют возникновению таких неисправностей.

Если шуруповерт не хочет включаться — проверка зарядного блока

Не имеет значения, какой марки шуруповерт выходит из строя — Bosch, Makita, Интерскол, Metabo, Зубр, DeWalt и другие. Если инструмент не запускается, то прежде надо проверить наличие заряда батареи, и ее исправность. Для этого поставьте на зарядку АКБ (на 1-2 часа), а затем установите батарею обратно, и проверьте ее работоспособность. Если признаки жизни отсутствуют, тогда нужно вооружиться измерительным прибором под названием мультиметр или тестер, с помощью которого будет выполнена диагностика.

Это интересно! Если берете в руки мультиметр, то наверняка знаете, как ним пользоваться. Если нет, тогда следует ознакомиться с инструкцией.

При помощи мультиметра будем выяснять, что же является причиной поломки — аккумулятор или зарядное устройство. Для начала выясним исправность зарядного устройства. Для этого делаем следующие действия:

Устанавливаем мультиметр в режим измерения постоянного напряжения на номинал 20В. Если батарея на инструменте имеет номинал 24В, тогда на приборе нужно установить номинал 200В
Вставить вилку зарядного устройства в розетку
Измерить выходное напряжение на клеммах зарядного блока

Его показания должны быть на 2В больше, чем номинал проверяемой батареи, например, для аккумулятора на 12В, показания зарядного прибора должны соответствовать значению 13,5-14В. Если номинал ниже или вовсе показания отсутствуют, значит, неисправен зарядный блок. Его можно отремонтировать, если имеются познания в электротехнике. Если починить зарядное не получается, то нужно купить новый блок аналогичной марки.

Неисправность АКБ шуруповерта и ее правильный ремонт

Если зарядный блок исправен, тогда неисправность скрывается в самом аккумуляторе. Однако не спешите разбирать батарею, так как для начала требуется убедиться, что причина неработоспособности инструмента именно в ней. Как ее проверить на работоспособность? Для этого есть два способа:

Подключить к клеммам батареи тестер, и измерить выходное напряжение. При реализации данного способа нужно изначально зарядить батарею, поставив ее заряжаться на 2-4 часа. Если показания на мультиметре будут ниже номинала устройства, то причина неработоспособности шуруповерта скрывается в поломке АКБ
Поставить в шуруповерт вторую батарею, и убедиться, что от нее инструмент запускается (обычно в комплекте шуруповерты имеют две никель-кадмиевые батареи)

Это интересно! По показаниям мультиметра можно предположить, что из строя вышла одна или несколько аккумуляторных банок.

Производители не рекомендуют заниматься самостоятельным ремонтом аккумуляторов, и тем более разбирать эти устройства. Именно поэтому, если занимаетесь разборкой устройства, то все действия являются небезопасными. Отзывы и практика доказывают, что отремонтировать аккумулятор шуруповерта не только можно, но еще и сделать это очень просто. Процесс ремонта шуруповертов своими руками выглядит следующим образом:

Разбираем батарею. Многие производители изготавливают АКБ из двух пластиковых оснований, которые соединяются шурупами. Однако некоторые производители делают устройства цельными или неразборными. Видео по разборке батареи шуруповерта ниже

После снятия верхней крышки увидим соответствующее количество бочонков (банок). Их количество зависит от номинала напряжения аккумулятора. Каждый бочонок выдает 1 Вольт напряжения. Для получения номинала 12В, 15В или других значений, все бочонки соединяются последовательно
Проверяем качество соединений (контакты). При наличии обрыва между бочонками можно считать, что неисправность найдена, однако такие поломки встречается редко. Чаще всего выходит из строя одна или несколько банок
Проверяется наличие напряжения на каждой банке, которое должно быть не ниже 0,9В-1В. Если все банки имеют напряжение 1В, а одна 0,8В и ниже, то причина неработоспособности инструмента именно в этом бочонке. Банки не подлежат ремонту, но их можно заменить, чтобы отремонтировать АКБ

Для замены банок выполняются такие действия:

При помощи паяльника отпаять бочонок, который имеет низкий показатель напряжения
Вместо него припаять аналогичного размера и параметра банку. При покупке новой банки нужно учитывать номинал и материал наполнения (никель-кадмий или литий-ион)
Собрать батарею, зарядить ее и проверить исправность работы

Это интересно! Если возникают трудности с поиском одной или нескольких банок для ремонта аккумулятора, то можно взять их со второй АКБ (если инструмент комплектуется двумя батареями), которая уже устарела, и также не работает. Перед тем, как выпаивать банку с устаревшей АКБ, нужно ее изначально зарядить. После этого следует разобрать АКБ, и найти исправный бочонок (который выдает напряжение не ниже 0,9В).

Процесс ремонта АКБ шуруповерта не сложный, но при его реализации не нужно забывать, что вы работаете с электрическим током, поэтому следует соблюдать технику безопасности, и работы проводить только в защитных средствах.

Если батарея и зарядный блок исправны — но шуруповерт не работает

Если выяснилось, что зарядный блок и аккумулятор инструмента работают, то искать причину неисправности электрической части следует немного глубже. Для этого надо разобрать шуруповерт. Дальнейшие действия по выявлению поломок и их устранению следующие:

Измерить наличие напряжения, поступающего от аккумулятора к клеммам кнопки «Пуск». Если напряжение есть, значит, питание на кнопку поступает. Если напряжение отсутствует, значит, поврежден провод или нарушен контакт. Следуем по цепочке далее, чтобы отыскать неисправность
Проверьте пусковую кнопку. Для начала требуется снять батарею с инструмента — это нужно, чтобы проверить исправность кнопки. После извлечения батареи, следует закоротить контакты (соединить провода, которые идут от батареи к входным клеммам кнопки). К выходным контактам кнопки нужно подключить щупы мультиметра, и выставить прибор в режим измерения сопротивления. Чтобы измерить величину сопротивления, нужно нажать на кнопку инструмента. Если кнопка исправна, то показания прибора будут стремиться к нулевому значению. При ее неисправности показания прибора будут стремиться к бесконечности (обрыв)

Кнопку можно заменить или отремонтировать. Если деталь разборная, то можно разобрать ее, и почистить контакты. Очень часто причиной неисправности кнопок является подгорание контактов. Если их почистить при помощи наждачной бумаги, то устройство будет работать в прежнем режиме. Если кнопка неразборная или ее контакты сильно выгорели, то понадобится купить новую деталь. Ее цена не высокая, поэтому каждый может позволить купить ее, чтобы избежать ремонта.

Это интересно! Кнопка состоит не только из контактов, но и мелких пружинок, которые при малейшем неверном движении могут вылететь. Чтобы этого не произошло, нужно разбирать кнопку аккуратно и не спеша.

Неисправности двигателя реверса и регулятора оборотов

Если шуруповерт не подает признаков жизни, то неисправность может скрываться в самом двигателе. Чаще всего в двигателе стираются щетки, через которые подается напряжение на якорь. Если графитовые щетки стираются больше 40% от их длины, то их нужно заменить. О том, что подходит время замены графитовых щеток, говорит искрение внутри корпуса инструмента. Щетки не подлежат ремонту, поэтому надо покупать аналогичного вида и размера детали.

Если выясняется, что щетки в порядке, а инструмент все равно не работает, то причина скрывается в самом электродвигателе. Для его проверки нужно померить сопротивление обмотки якоря. Если показания мультиметра стремятся к нулю или имеют низкое значение, то уместен обрыв обмотки. Для восстановления работоспособности устройства понадобится купить новый электродвигатель.

Это интересно! Если произошел обрыв обмотки якоря, то эту деталь можно заменить или перемотать. Однако найти якорь под китайские электроинструменты трудно, и намного проще купить новый электромотор.

При отсутствии реверса нужно провести проверку данного механизма. Для этого следует выполнить такие действия:

Взять мультиметр, и подключить один щуп к входному контакту кнопки, а второй к контакту электродвигателя
Переключается рукоятка реверса
Прибор фиксирует показания, и если на дисплее отображается какая-либо величина, то деталь исправна. Если прибор будет «молчать», то нужно произвести замену детали

Если не работает опция реверса, то можно даже не проверять исправность устройства мультиметром. Разберите прибор, и проверьте качество соединения контактов. Если провода не оторвались, значит нужно менять сам переключатель.

При неисправности регулятора оборотов следует выполнить замену регулятора скорости вращения (полевой транзистор). Эта деталь подключается к кнопке «пуск», поэтому заменить ее не составляет большого труда.

С ремонтом электрической части ничего сложного нет, нужно только соблюдать четкую последовательность действий для выявления причины неисправности и ее устранения.

Причины поломок разных марок шуруповертов — как продлить жизнь инструмента

Ломаются не только инструменты, которые имеют низкую цену. Всем инструментам свойственно ломаться, поэтому от этого никуда не уйдешь. Чтобы продлить срок службы шуруповерта, нужно разобраться, какие причины способствуют быстрому выходу из строя устройства.

Неправильная эксплуатация. Инструмент нужно использовать только по назначению. Если ежедневно портативный прибор применять для бурения бетона, то он не прослужит и нескольких дней
Назначение — как и другие виды инструментов, шуруповерты делятся на бытовые или любительские и профессиональные. Если профессиональные рассчитаны на длительное время эксплуатации, то бытовыми приборами можно пользоваться не более 2 часов в день
Соблюдение условий хранения — инструменты нельзя хранить в помещении, где имеется высокая влажность. Если внутренние части (механические и электрические) отсыреют, то аппарат быстро выйдет из строя. Хранить портативные шуруповерты нужно не только в соответствующих условиях влажности, но еще и при правильной температуре. Это необходимо не для самого инструмента, а для аккумуляторов, которые при низких температурах разрушаются. На зиму рекомендуется хранить прибор в отапливаемых гаражах и мастерских
Исключить негативное влияние погодных условий — это не только дождь или снег, но и солнечный свет. Если прибор перегреется на солнце, то при очередном его включении, он может сгореть, поэтому не допускайте продолжительное нахождение инструмента на палящем солнце

Чтобы продлить срок службы аккумуляторов, которые ломаются быстрее, чем шуруповерты, нужно их не только правильно хранить, но еще и заряжать. Нельзя допускать, чтобы батарея хранилась длительное время в разряженном состоянии, а также долго стояла на зарядке. Регулярно требуется включать инструмент, и давать ему поработать (1-2 раза в неделю). Если этого не делать, то уже вскоре понадобится покупать новую батарею или сам инструмент. От качества ухода и эксплуатации зависит, сколько прослужит инструмент китайского, европейского или немецкого качества.

Для ремонта рассматриваемого прибора понадобится минимальный набор инструментов. Ремонтные работы нужно выполнять на столе при хорошем освещении, так как шуруповерт имеет множество мелких деталей, которые могут растеряться. Уделите достаточное количество времени, чтобы отремонтировать прибор, а не разобрать его и выбросить. Если ремонтируете электрическую часть, то перед сборкой рекомендуется обработать трущиеся детали смазочными материалами. После ремонта шуруповерт сможет прослужить еще столько же или даже больше. Подробная видео инструкция — как починить шуруповерт от «А до Я».

Подводя итог, нужно отметить, что шуруповерт — это самый надежный и нужный инструмент, который всегда должен быть исправным. Для его ремонта не нужно прилагать много усилий, и если аппарат сломался, то для его починки понадобится только время и запасные части, купить которые не составляет большого труда.

Публикации по теме

Лучшие отвертки для электромонтажных работ своими руками

В этой статье я покажу вам, почему крестовые и шлицевые отвертки — не лучший выбор для электромонтажных работ. Около 60% наших зрителей используют отвертку с крестообразным шлицем № 2, когда подключают розетки или выключатели света. Еще 20% используют шлицевую отвертку (обычно называемую плоской, хотя технически это не совсем правильно).

Есть более качественные продукты, которые помогут вам в ваших домашних электрических проектах, что является основной темой этого обсуждения.

Моя любимая отвертка для электромонтажных работ

Давайте подробнее рассмотрим, почему отвертки с крестообразной и плоской головкой не являются лучшим инструментом для работы, и какие другие (лучшие) варианты доступны.

Розетки и выключатели света: лучшая отвертка

Причина, по которой крестообразные и шлицевые отвертки не очень подходят для розеток и выключателей, заключается в том, что они прячутся на виду, прямо на самих винтовых клеммах. Показав вам конструкцию этих винтов, вы поймете, почему для такого рода электромонтажных работ существует лучший инструмент.

Затем я поделюсь двумя разными вариантами отверток, которые, по моему мнению, лучше всего подходят для домашних электромонтажных работ, и объясню, как они исправляют недостатки обычных отверток.

Лучше смотреть, чем читать? Посмотрите это 7-минутное видео.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Это видео и описание содержат партнерские ссылки, что означает, что если вы нажмете на одну из ссылок на продукт, я получу небольшую комиссию.

Лучшие отвертки для самодельных электромонтажных работ: наш лучший выбор

Отвертка Milwaukee ECX
Многогранная отвертка Southwire

Стоимость

Milwaukee ECX стоит 20–25 долларов, а Southwire — около 15 долларов

Чтобы проиллюстрировать недостатки обычных отверток в отношении электрических розеток и выключателей света, я собираюсь подключить розетку коммерческого класса Legrand. (Обратная проводка — это когда мы вставляем провод через заднюю часть стандартной розетки и затягиваем пластину с помощью винтовой клеммы. )

Я вставлю нейтральный провод со стороны серебряной клеммы, затем возьму отвертку Phillips #2 .

Розетка с обратным проводом и крестовая отвертка

Обратите внимание, что этот инструмент находится в довольно хорошем состоянии.

Преимущество отвертки с крестообразным шлицем заключается в возможности удерживать ее на винте одной рукой. Эту отвертку легко держать на клемме при выполнении нескольких оборотов.

Теперь я начинаю затягивать клемму, и моя крестовая отвертка хочет выскочить (это также называется «выскакиванием»). Если бы у этой отвертки был изношенный наконечник, он бы выскользнул еще быстрее. Без дополнительного усилия, прижимающего этот винт, я не могу добиться большего крутящего момента.

По этой причине это не лучший инструмент для работы.

Теперь о отвертке со шлицем (плоская). У этой отвертки будет большая площадь контакта, что позволит мне применить больший крутящий момент и более надежно удерживать провод.

Шлицевая отвертка обеспечивает больший крутящий момент.

Недостаток плоской отвертки заключается в том, что она не очень хороша для работы одной рукой, поскольку имеет тенденцию легко соскальзывать с винта при затягивании. Это может стать проблемой, если вы делаете несколько выходов и не хотите бороться с отверткой, чтобы оставаться на месте, когда вы выполняете многочисленные вращения.

Лучшие отвертки для электромонтажных работ своими руками: если вы не хотите покупать новый инструмент

Если крестовая отвертка и шлицевая отвертка — это все, что у вас есть в сумке для инструментов, и вы не хотите покупать новые инструменты, я рекомендую сделать ваши начальных вращений с # 2 Phillips , чтобы выполнить большую часть затяжки, затем закончить отверткой со шлицем , чтобы получить крутящий момент, необходимый для полной затяжки клеммы и создания максимального контакта на вашем проводе.

Лучшие отвертки для самодельных электромонтажных работ: Robertson и Hybrid

Теперь позвольте мне показать вам два превосходных варианта отверток. Я считаю, что это лучшие отвертки для электромонтажных работ. И то, и другое вполне приемлемо по стоимости.

Отвертка с квадратным хвостовиком Robertson

Первая отвертка — это приветствие нашим друзьям в Канаде. Это отвертка Робертсона, изобретенная в Канаде и названная в честь изобретателя Питера Л. Робертсона, который также запатентовал винт с внутренним шестигранником в 1919 году.07.

Robertson #1 идеально подходит как для винтовых клемм, так и для крепежных винтов современной розетки или выключателя света.

Присмотревшись, мы видим, что Robertson #1 идеально совпадает с центральной частью винтовой клеммы.

Robertson #1 идеально подходит для винта

Хотя центральная часть имеет небольшие канавки, в которые можно поместить крестообразную головку, на самом деле она предназначена для квадратной головки винта Robertson.

С Robertson вы получаете оптимальное управление одной рукой, потому что кончик фиксируется внутри винта. Это также дает вам большой крутящий момент, так что вы можете действительно затянуть винт.

Чтобы закончить работу, тот же самый Робертсон № 1 встанет в крепежные винты выключателя или розетки. Это означает, что вам не нужно менять инструменты, что экономит время.

Гибридная отвертка (Milwaukee ECX)

В опросе, который я провел среди наших зрителей на YouTube, 10% сказали, что они используют мой лучший выбор — гибридную отвертку. Я считаю, что это лучшая отвертка для электромонтажных работ , особенно если речь идет о проводке розеток и выключателей. Из отверток этого типа мне больше всего нравится Milwaukee ECX #1.

Почему я предпочитаю отвертку Milwaukee? Проще говоря, он сочетает в себе лучшее из обоих миров. У вас есть квадратный хвостовик Robertson #1, встроенный в шлицевую отвертку.

Гибридная отвертка сочетает в себе отвертки с квадратным хвостовиком и шлицевой отверткой

Таким образом, она не только обеспечивает превосходное управление одной рукой, но и обеспечивает максимальный крутящий момент за счет дополнительного контакта шлицевой части инструмента, что позволяет полностью затянуть винтовую клемму. .

Я использую этот Milwaukee ECX уже около 18 месяцев, и это, безусловно, мой любимый инструмент для электромонтажных работ, особенно для розеток и выключателей, с которыми я много работаю.

У меня также есть ECX #2, который немного больше, но, честно говоря, я не так часто им пользуюсь. ECX # 2 пригодится для автоматических выключателей и затяжки винтовых клемм, которые удерживают ваш горячий провод.

Стандартный гибридный шуруповерт Milwaukee ECX стоит от 20 до 25 долларов, например:

Гибридный шуруповерт Milwaukee ECX

. Вы также можете приобрести Milwaukee ECX с изоляцией, которая проходит по всей длине инструмента, что обеспечивает немного большую безопасность.

Возвращаясь к отвертке Robertson (с квадратным хвостовиком), я выбираю Southwire, отвертку с несколькими битами. Он поставляется с несколькими взаимозаменяемыми битами для различных приложений.

Отвертка с несколькими битами Southwire

Я не большой поклонник отверток с несколькими битами, потому что они немного громоздки из-за того, что ручка содержит все биты, но вы получаете максимальную отдачу от затраченных средств. Это, очевидно, хороший вариант, если вы делаете множество вещей, требующих разных драйверов.

Чтобы оставить комментарии и вопросы

Я хотел бы знать, что вы думаете! Вы используете крестообразную или шлицевую отвертку или вы один из тех, кто думает, что мир был бы лучше, если бы все было только отвертками «моя для Робертсона»? Вы перешли на ECX и, вероятно, никогда не вернетесь, как я?

Не стесняйтесь оставлять комментарии под видео на YouTube.

Не забудьте подписаться на наш канал, так как у нас еженедельно выходят видеоролики, которые помогут вам в повседневном ремонте дома.

Электрические проекты своими руками: связанные видео и статьи

Посмотрите наше видео на YouTube «Выбор лучшей розетки на рынке», чтобы узнать о моем лучшем выборе для электрических розеток . В этом видео я сравниваю Legrand и Hubbell и показываю вам внутренности розетки, чтобы проиллюстрировать, почему я предпочитаю розетку коммерческого класса Legrand для электрических проектов в моей арендованной недвижимости, недвижимости и моем собственном доме.

Эти других видеороликов и статей , связанных с розетками, могут вас также заинтересовать:

10 вещей, которые вы не знали о розетках (видео)
Опасность быстрой проводки | Почему обратная проводка розетки лучше всего (статья)
Как подключить розетку GFCI (статья)
Зачем использовать косичку при проводке розетки (статья)

Спасибо, что присоединились ко мне. Мы поймаем вас на следующем! Заботиться.

сообщите об этом объявлении

Ремонт самообслуживания Apple теперь доступен

ПРЕСС-РЕЛИЗ 27 апреля 2022 г.

Оригинальные запчасти и инструменты Apple теперь могут приобрести покупатели из США

Самостоятельный ремонт

является частью усилий Apple по дальнейшему расширению доступа к ремонту и предназначен для людей, которые имеют опыт ремонта электронных устройств.

КУПЕРТИНО, Калифорния Сегодня компания Apple объявила о том, что теперь доступен ремонт с самообслуживанием, предоставляя руководства по ремонту, а также оригинальные детали и инструменты Apple в магазине самообслуживания Apple. Ремонт с самостоятельным обслуживанием доступен в США и расширится до других стран, начиная с Европы, в конце этого года.

Новый интернет-магазин предлагает более 200 отдельных деталей и инструментов, что позволяет клиентам, имеющим опыт ремонта электронных устройств, выполнить ремонт линеек iPhone 12 и iPhone 13, а также iPhone SE (3-го поколения), например, дисплей , батарея и камера. Позже в этом году программа также будет включать руководства, детали и инструменты для ремонта компьютеров Mac с кремнием Apple.

Чтобы начать процесс самостоятельного ремонта, клиент сначала должен просмотреть руководство по ремонту продукта, который он хочет отремонтировать, на странице support.apple.com/self-service-repair. Затем они могут посетить магазин самообслуживания Apple и заказать необходимые детали и инструменты.

Каждая оригинальная деталь Apple разработана и спроектирована для каждого продукта и проходит всесторонние испытания для обеспечения высочайшего качества, безопасности и надежности. Детали такие же — по той же цене — что и те, что доступны в сети авторизованных поставщиков услуг Apple по ремонту. Для определенного ремонта клиенты получат кредит при возврате замененной детали для переработки.

Инструменты Apple, доступные для клиентов в магазине самообслуживания, аналогичны тем, которые используются в ремонтной сети Apple. Они специально разработаны для обеспечения наилучшего ремонта продуктов Apple и спроектированы таким образом, чтобы выдерживать суровые условия крупномасштабных профессиональных ремонтных работ, где безопасность и надежность являются первостепенными задачами. Высококачественные инструменты, предлагаемые в рамках самостоятельного ремонта, включают динамометрические отвертки, ремонтные лотки, дисплейные и аккумуляторные прессы и многое другое.

Apple будет предлагать наборы инструментов для аренды за 49 долларов, чтобы клиенты, которые не хотят покупать инструменты для разового ремонта, по-прежнему имели доступ к этим профессиональным инструментам для ремонта. Комплекты для аренды на неделю будут доставляться клиентам бесплатно.

Самостоятельный ремонт — это часть усилий Apple по дальнейшему расширению доступа к ремонту. Для подавляющего большинства клиентов, у которых нет опыта ремонта электронных устройств, посещение профессионального поставщика услуг по ремонту с сертифицированными техническими специалистами, которые используют оригинальные детали Apple, является самым безопасным и надежным способом получить ремонт.

За последние три года Apple почти удвоила количество сервисных центров с доступом к оригинальным запчастям, инструментам и обучению Apple, включая более 3000 независимых поставщиков услуг по ремонту. Глобальная сеть из более чем 5 000 авторизованных поставщиков услуг Apple поддерживает более 100 000 активных технических специалистов. В результате в США восемь из 10 клиентов Apple находятся в пределах 20 минут от авторизованного поставщика услуг.

Также сегодня Apple опубликовала документ «Расширение доступа к безопасному, надежному и безопасному обслуживанию и ремонту», в котором подробно описывается подход Apple к разработке долговечных продуктов и расширению доступа к ремонту.

Текст этой статьи
27 апреля 2022 г.
ПРЕСС-РЕЛИЗ
Доступен сервис самообслуживания Apple
Оригинальные детали и инструменты Apple теперь могут приобрести покупатели из США доступны, предоставляя руководства по ремонту, а также оригинальные запчасти и инструменты Apple в магазине самообслуживания Apple. Ремонт с самостоятельным обслуживанием доступен в США и расширится до других стран, начиная с Европы, в конце этого года.
Новый интернет-магазин предлагает более 200 отдельных деталей и инструментов, что позволяет клиентам, имеющим опыт ремонта электронных устройств, выполнить ремонт линеек iPhone 12 и iPhone 13, а также iPhone SE (3-го поколения), например, дисплей , батарея и камера. Позже в этом году программа также будет включать руководства, детали и инструменты для ремонта компьютеров Mac с кремнием Apple.
Чтобы начать процесс самостоятельного ремонта, клиент сначала должен просмотреть руководство по ремонту продукта, который он хочет отремонтировать, на странице support. apple.com/self-service-repair. Затем они могут посетить магазин самообслуживания Apple и заказать необходимые детали и инструменты.
Каждая оригинальная деталь Apple разработана и спроектирована для каждого продукта и проходит всесторонние испытания для обеспечения высочайшего качества, безопасности и надежности. Детали такие же — по той же цене — что и те, что доступны в сети авторизованных поставщиков услуг Apple по ремонту. Для определенного ремонта клиенты получат кредит при возврате замененной детали для переработки.
Инструменты Apple, доступные для клиентов в магазине самообслуживания, аналогичны тем, которые используются в ремонтной сети Apple. Они специально разработаны для обеспечения наилучшего ремонта продуктов Apple и спроектированы таким образом, чтобы выдерживать суровые условия крупномасштабных профессиональных ремонтных работ, где безопасность и надежность являются первостепенными задачами. Высококачественные инструменты, предлагаемые в рамках самостоятельного ремонта, включают динамометрические отвертки, ремонтные лотки, дисплейные и аккумуляторные прессы и многое другое.
Apple будет предлагать наборы инструментов для аренды за 49 долларов, чтобы клиенты, которые не хотят покупать инструменты для разового ремонта, по-прежнему имели доступ к этим профессиональным инструментам для ремонта. Комплекты для аренды на неделю будут доставляться клиентам бесплатно.
Самостоятельный ремонт — это часть усилий Apple по дальнейшему расширению доступа к ремонту. Для подавляющего большинства клиентов, у которых нет опыта ремонта электронных устройств, посещение профессионального поставщика услуг по ремонту с сертифицированными техническими специалистами, которые используют оригинальные детали Apple, является самым безопасным и надежным способом получить ремонт.
За последние три года Apple почти удвоила количество сервисных центров с доступом к оригинальным запчастям, инструментам и обучению Apple, включая более 3000 независимых поставщиков услуг по ремонту. Глобальная сеть из более чем 5 000 авторизованных поставщиков услуг Apple поддерживает более 100 000 активных технических специалистов.
