Ремонт патрона и других частей шуруповерта «Макита»

В этой статье мы рассмотрим шуруповерт от известного бренда «Макита», опишем его технические характеристики и общее устройство, расскажем об основных проблемах и неисправностях, возникающих в процессе эксплуатации инструмента, а также о том, как своими руками диагностировать поломку и отремонтировать тот или иной элемент шуруповерта.

Шуруповерт «Макита»

Описание, общая информация

Компания «Макита» производит различные электроинструменты, среди которых есть и шуруповерты. Свою историю компания начала с начала XX века, и по сей день она продолжает радовать потребителей своими товарами высокого качества. Давайте рассмотрим общие черты и характеристики моделей этой фирмы.

Шуруповерты «Макита» отличаются большой мощностью. Усредненный показатель частоты хода для различных моделей составляет около 2300 об/мин, что является неплохим показателем, по сравнению с остальными марками. Вес большинства моделей инструментов лежит в пределах 1,5 кг. Его маленькая масса говорит о том, что таким инструментом будет комфортно работать. Производитель позаботился и об удобстве работы в плохо освещенных помещениях, сделав у большинства моделей подсветку светодиодами. Отдельно стоит выделить вид рукоятки для удержания на весу этих инструментов. Как правило, они изготавливаются обрезиненными, и поэтому их удобно держать в кисти, соответственно, рабочий процесс проходит намного легче.

Недостатком этих шуруповертов является сильная вибрация ручки при работе, а также их недолговечные аккумуляторы. Кроме того, цена на продукцию этой фирмы является довольно высокой, что немаловажно для отечественного потребителя.

Схема, устройство шуруповерта «Макита»

Рассмотрим устройство шуруповерта на конкретной модели 6271D. Схему этой модели представляем на рисунке ниже.

Схема 1

На схеме представлены:

1. Рычаг переключения
2. Узел корпуса
3. Фирменная табличка
4. Винт
5. Пружина
6. Рычаг переключения реверса
7. Кнопка пуска
8. Контактная клемма
9. Винт
10. Быстрозажимной патрон
11. Редуктор в сборе
12. Электродвигатель
13. Винт
14. Узел корпуса
15. Зарядный узел
16. Аккумулятор

Современный шуруповерт является высокотехнологичным устройством. Важные элементы конструкции:

• Съемный аккумулятор
• Обрезиненная рукоятка ручки
• Мощный электродвигатель
• Металлический планетарный редуктор
• Кнопка плавного пуска
• Кнопка переключения реверса
• Регулятор крутящего момента

Это основные составляющие конструкции шуруповерта, которые входят в базовую комплектацию любой модели шуруповерта.

Разборка шуруповерта «Макита»

Для разборки шуруповерта вам потребуется крестовая отвертка и немного личного времени. Чтобы разобрать шуруповерт полностью, вам необходимо:

• открутить винты крепления корпуса;
• снять составной механизм кнопки пуска;
• снять электродвигатель вместе с редуктором;
• отсоединить редуктор от двигателя, раскрутив скрепляющие их болты.

Для разборки аккумулятора шуруповерта вам необходимо раскрутить болты, соединяющие корпус, или разделить соединения корпуса на клеевой основе при помощи паяльника. Внутри аккумулятора находится несколько никель-кадмиевых батарей, имеющих определенную емкость и несущих заряд. В случае ремонта аккумулятора требуется их замена на новые.

Патрон меняется с помощью отвертки и шестигранного ключа. Сначала отверткой вы раскручиваете крепежный винт в патроне, вращая ее по часовой стрелке. Затем вставляется шестигранник, включается кнопка реверса, зажимается, и потом патрон легко поддается.

Неисправности шуруповерта «Макита»

Наиболее частые поломки шуруповерта фирмы «Макита» следующие:

• Не включается шуруповерт. Тут и так все ясно. Первым делом нужно осмотреть аккумулятор, а также контакты и соединения в корпусе, проводку. Выполнить проверку вам поможет мультиметр.
• Не работает кнопка реверса. Это означает, что вы не сможете либо закручивать, либо выкручивать шурупы и болты. Здесь вы должны проверить мультиметром сопротивление кнопки, поставив щупы на входной и выходной провода кнопки.
• Не работает регулятор оборотов. В этом случае обороты будут либо постоянно понижены, либо постоянно завышены. Здесь могут быть виновными регулирующий транзистор или щетки. Необходим визуальный осмотр деталей.

Ремонт шуруповерта «Макита»

Ремонт кнопки шуруповерта «Макита»

Кнопка включения-выключения инструмента является сложным электронным механизмом. Она состоит из нескольких составляющих ее элементов:

• кнопки пуска;
• кнопки реверса;
• кнопки переключения скорости оборотов;
• кнопки плавного пуска двигателя.

При ремонте кнопки сначала необходимо ее разобрать, раскрутив винты крепления корпуса и отсоединив аккумулятор. После этого вы должны проверить соединения и контакты на наличие загрязнений, прочистить их. В случае если зачистка контактов не помогла устранить проблему, кнопку следует заменить в сборе.

Ремонт зарядного устройства шуруповерта «Макита»

При ремонте зарядного устройства необходимо раскрутить винты, скрепляющие крышки корпуса. Внутри находится печатная плата с контактами. Сначала необходимо проверить трансформатор тестером. Для этого надо замерить напряжение на выходе. Потом следует прозвонить кабель, чтобы исключить его перелом. Затем проверяются первичная и вторичная обмотки трансформатора и предохранитель. Собирать его нужно в обратной последовательности.

Ремонт аккумулятора шуруповерта «Макита»

При ремонте аккумулятора крестовой отверткой раскручиваем винты крепления корпуса. Внутри корпуса находится несколько банок. С помощью визуального осмотра необходимо осмотреть их и выявить нарушения геометрии, такие как вздутие, например. Тестируем банки с помощью мультиметра на наличие остаточного заряда. При его отсутствии банка заменяется на новую.

Ремонт редуктора шуруповерта «Макита» (схема)

Для съема редуктора вам необходимо разобрать корпус, открутив крестовой отверткой винты. Вынимаем кнопку пуска, кнопку переключения реверса, отсоединяем болты крепления двигателя к редуктору. Затем нужно вынуть содержимое редуктора (различные шестерни), шайбу переключателя скоростей. При осмотре пустого редуктора отдельное внимание стоит уделить зубьям, расположенным по окружности корпуса редуктора. В случае их истертости, редуктор не сможет выполнять свою функцию: некорректно будет работать переключатель скоростей. Для восстановления зубьев необходимо использовать болты небольшого размера, вставив их на место оригинальных пластиковых. Собирать редуктор надо в обратной последовательности. Схема редуктора представлена на рисунке ниже. На нем представлена общая схема редуктора.

Схема 2

Щетки на шуруповерт «Макита»

Щетки, используемые для шуруповерта, имеют графитовую основу. Их стоимость на сегодняшний день варьируется в пределах 2–5 у. е. Находятся они в корпусе электродвигателя и представляют собой два графитовых кубика, закрепленных на металлических пластинах. При интенсивной работе они изнашиваются и истираются.

При ремонте своими руками их можно выточить напильником из щеток от другого инструмента, например, автомобильного стартера. После выточки их следует вставить в щеткодержатель и поставить на место, собрав двигатель.

Быстрозажимной патрон «Макита»

Такой патрон применяется для зажима биты с цилиндрическим хвостовиком. Этот патрон отличает легкость установки. Он устанавливается буквально одним движением руки. Применяется для сверл диаметром от одного до десяти миллиметров. Это подвижный элемент конструкции в инструменте, поэтому он часто ломается. Чтобы его разобрать, вам необходимо прочитать советы, описанные в начале статьи, по разборке патрона при помощи шестигранного ключа и крестовой отвертки. Цена этого изделия составляет около 20 у. е.

Материал данной статьи получился объемным. Здесь мы описали все возможные проблемы, возникающие при эксплуатации шуруповертов фирмы «Макита», рассказали, как их устранить своими силами, отдельно поговорили о разных конструктивных элементах, составляющих основу любого шуруповерта. В материалах статьи приведены схемы редуктора и общего устройства шуруповерта. Надеемся, что информация будет вам полезной.

Ремонт шуруповерта «Макита»

15.10.2019

Ремонт шуруповерта «Макита»



                                               Немного о бренде «Макита».

  В нашей статье речь пойдет о шуруповерте«Макита». Вы узнаете: Как сделать ремонт шуруповерта своими руками, так же мы рассмотрим самые распространенные поломки.Но прежде, чем мы перейдём к самому инструменту я расскажу немного вам об истории создания компании. Она основана в 1915 году в японском городе Нагоя. Ее основателем был Масабуро Макита, и несколько молодых людей единомышленников, основали компанию Makita Electric Works. Занималась компания  продажей и ремонтом осветительного оборудования, так же производили ремонт трансформаторов и электромоторов. Вся компания изначальна размещалась в гараже. С годами компания «Макита» значительно расширяла свои производственные площади и ассортимент электроинструмента. С годами имя компании «Макита» стало для всех нарицательным и люди по всему миру знают, и доверяют японскому качеству.



                                                    1.Шуруповерт «Макита».

Шуруповерты марки «Макита» выделяются среди своих конкурентов большей мощностью. Если мы возьмём самые распространённые модели от их мощность равна в среднем 1500 об/мин. В нашем же случае предлагается среднее число 2300 об/мин. Что очень заметно на фоне других марок. Средний вес практически всех моделей составляет 1,5 кг. Что позволяет увеличить время работы в руке мастера, так как она будет меньше уставать. Так же для удобства сделана прорезиненая ручка, чтобы уменьшить скольжение инструмента в руке. Производитель так же позаботился о работе в тёмных местах. Снабдив каждый шуруповёрт подсветкой рабочего пространства.

Из недостатков могу заметить высокую цену на электроинструмент, недолгую жизнь аккумуляторов.



                                2.Схема устройства шуруповерта «Макита»

На примере модели 6271d рассмотрим более детально.
Состоит он из следующих деталей:
1.Редуктор переключения скоростей
2.Корпус
3.Логотип
4.Крепёжный элемент
5.Шпилька-пружина
6.Переключение направления вращения
7.Кнопка управления
8.Клемма соединяющая
9.Крепежный винт.
10.Патрон
11.Переключатель скоростей и режима.
12.Коллекторный двигатель
13.Винт.
14.Рукоятка.В ней находится зарядный узел и батарея.

Каждый шуруповерт имеет важные составляющие конструкции:

Съемная батарея
Прорезиненная рукоятка
Электродвигатель
Кнопка пуска
Кнопка переключения реверса
Регулятор крутящего момента


                                          3.Как разобрать шуруповерт «Макита»

  Чтобы разобрать шуруповерт нам понадобится, отвертка с крестообразной насадкой

1.Нужно раскрутить винты крепления корпуса.
2.Снять кнопку пуска
3.Снять двигатель и редуктор.
4.Разъединить двигатель и редуктор.

              4.Самые частые неисправности шуруповерта «Макита».

— не включается шуруповерт. Первое, что нужно сделать проверить заряжен ли аккумулятор. Проверить контакты на корпусе и в соединении. Если визуально все находится в нормальном состояние. То придется вскрыть корпус и проверить внутренние соединения мультиметром.

-не срабатывает кнопка реверса переключения направления вращения.Здесь можно проверить только внутри. Внешний осмотр вряд ли чем то вам поможет.

-не срабатывает переключатель оборотов скорости. В таких случаях обычно шуруповерт работает, но не имеет возможности прибавить или убавить скорость.

                                          5.Ремонт шуруповерта «Макита»

                                          Ремонт и замена кнопки пуска шуруповерта «Макита»

Это довольно-таки сложный механизм включающий в себя: кнопку пуска, реверс, кнопку переключения скорости оборотов, кнопку плавного запуска двигателя. Для ремонта сначала необходимо разобрать корпус, выкрутив все винты крепления. Потом нужно почистить все контакты от загрязнений. Часто бывает так, что от собравшейся пыли и грязи контакты не могут передать ток. Если вы уже все почистили, и кнопка все равно не работает. В таком случае придется покупать кнопку в сборе и менять.

                         6.Ремонт зарядного устройства шуруповерта «Макита»

Для начала необходимо вскрыть корпус зарядного устройства, раскрутив винты крепления. Внутри корпуса находится печатная плата с контактами. Проверяем трансформатор при помощи тестера. Мультиметром замеряем напряжение на выходе. Так же необходимо прозвонит кабель, чтобы исключить его перелом. Потом проверяем первичную и вторичную обмотку трансформатора. Как только мы обнаружим неисправный элемент, необходимо При сборке необходимо все выполнять в обратной последовательности. Заменить перегоревшие детали.

                       7.Ремонт аккумулятора шуруповерта «Макита»

Проделываем все те же шаги, раскручиваем винты крепления корпуса батареи. Вскрываем его и видим там несколько банок. Делаем визуальный осмотр на целостность банок. Что бы не имели повреждении и вздутий. Если таковых не обнаружено. Тестируем все банки с помощью мультиметра на наличие остаточного заряда. При его отсутствие необходимо заменить банку.
Ремонт редуктора шуруповерта «Макита»

                             8.Ремонт редуктора шуруповерта «Макита»

Разбираем шуруповерт. Выкручиваем винты крепления корпуса. Вынимаем кнопку пуска и реверса. Разъединяем двигатель и редуктор. После чего нужно аккуратно вынуть содержимое, и сложит на что-нибудь потому что имеются мелкие механизмы, шестеренки и шайбы. После делаем внутренний осмотр редуктора. Проверяем целостность всех зубьев расположенных по корпусу. Если они слишком стерты редуктор может проскальзывать. Есть два варианта развития событий. Можно заменить редуктор или попытаться заменить места стертых граней на мелкие железные болты. Помните, что собирать редуктор нужно в обратной последовательности.

                                  9.Замена щеток на шуруповерте «Макита».

При работе на щеточном шуруповерте со временем происходит естественный износ щеток. Они находятся внутри электродвигателя и имеют графитовую основу. Конечно сейчас уже изобретены бес щеточные шуруповерты. Что навсегда избавляет от этой проблемы. Но вернемся к нашей замене щеток. Стоят они не дорого и заменить их можно самостоятельно. Требуется разобрать шуруповерт. В электродвигателе заменить щетки.можно так же изготовить щетки своими руками, вытащив их из любого нерабочего электродвигателя и довести до нужных размеров при помощи напильника. После замены щеток соберите шуруповерт обратно и долгой работы вашему двигателю.

                       10.Ремонт и замена быстро зажимного патрона шуруповерта «Макита».

Патрон служит для фиксации биты, сверла или различных насадок. Как снять патрон я вам рассказал выше. Принцип работы патрона вы можете увидеть на схеме. Состоит он из деталей: рукав, основание, подвижные губки, шайба, подшипник, зубчатая гайка. Одна из частых поломок патрона это заклинивание устройства. Во время работы кулачки перестают сжиматься полностью.
Решит эту проблему можно попробовать не разбирая патрон. Попробовать ударить по патрону молотком с лицевой стороны. Если не помогает. То придется разбирать шуруповерт. После того как вы снимите патрон его необходимо разобрать.и просмотреть все детали на износ. Очень часто бывает, что причина слизанные зубцы на муфте. Нужно заменить муфту и вернуть все на место. Для того, чтобы не получить ремонт патрона, как сюрприз ,старайтесь чтобы во время работы в патрон не залетали опилки и мелкие стружки дерева и металла. Своевременно смазывайте его.
Так же вы всегда можете принести свой шуруповерт на ремонт в сервисный центр, и воспользоваться услугами профессиональных мастеров по ремонту шуруповертов в Уфе. В нашем магазине складе.

  Следуя нашим вы сможете произвести ремонт шуруповерта «Макита» своими руками.
Материал подготовил мастер Роман.




устройство, разборка и ремонт аккумулятора своими руками, как собрать шуруповерт

Эксплуатация шуруповерта Makita неизбежно приводит к изнашиванию некоторых деталей механизма. И чтобы продолжать эффективно использовать инструмент, понадобится провести некоторые ремонтные работы. Порядок разборки и починки подобного оборудования представлен ниже.

Устройство шуруповерта Makita

Шуруповерт Makita представляет собой достаточно простую конструкцию, которая состоит из нескольких основных частей:

• аккумулятор;
• двигатель;
• редуктор;
• переключатель режимов.

В некоторых моделях могут быть добавлены дополнительные устройства, однако основные компоненты остаются неизменными.

Аккумулятор представляет собой полностью отсоединяемую часть, которая время от времени подзаряжается на специальной станции. Ее редко рассматривают . как непосредственный компонент инструмента. Хотя именно аккумулятор очень часто выходит из строя.

Внутри устройство шуруповерта Makita  довольно простое. От места присоединения аккумулятора провода идут на переключатель скоростей, а также саму кнопку запуска, от которой идут контакты к двигателю. Двигатель передней частью вставлен в редуктор, состоящий из целого набора шестеренок разной конфигурации. Состав набора зависит от количества скоростей или режимов работы шуруповерта. Режимы переключаются при помощи специального контроллера, который выведен наружу.

В редукторе шестеренки с внешними зубьями работают в тесной связи с сами корпусом, в котором расположены зубья изнутри. И если в некоторых частях зубья делаются из металла, то сам пластиковый корпус включает в себя пластиковые же зубья. Неудивительно, что такая конструкция с течением времени изнашивается и выходит из строя.

Как разобрать шуруповерт Makita

Для того, чтобы разобрать шуруповерт Макита, необходимо прежде всего отсоединить аккумулятор. Затем в корпусе инструмента откручиваются все винты, которые удерживают две половинки вместе. После этого корпус снимается, а перед мастером открываются все внешние компоненты: двигатель, редуктор и переключатель. Также стоит отметить, что в таких моделях часто устанавливаются специальные пластинки, отвечающие за переключение режимов. При не самой внимательной разборке небольшую пластинку можно попросту не заметить. После разборки можно незамедлительно приступить к ремонту соответствующей части.

Как отремонтировать шуруповерт Makita

Одной из самых частых проблем шуруповерта Makita является проблемы с работой первой скорости. При этом на второй скорости все функционирует прекрасно. Данная проблема связана с неисправностью редуктора инструмента, который не дает эффективно пользоваться первой скоростью. Рассмотрим, как избавиться от этой проблемы и отремонтировать шуруповерт.

Разборка редуктора

Первым делом необходимо разобрать сам инструмент и отделить редуктор. Теперь важно убрать все лишние на данном этапе детали. Для этого достаточно просто высыпать все шестеренки из редуктора. Стоит отметить, что если нет информации о точном местоположении каждой детали, лучше разбирать его последовательно и аккуратно.

Записывать и отмечать расположение шестеренок. Это необходимо для качественной сборки редуктора после проведения ремонтных работ. Также можно воспользоваться обучающими видео или статьями.

Вкручивание болтов вместо зубьев

После того, как все шестеренки будут удалены из редуктора, глазу откроется внутренняя часть устройства. Учитывая специфику проблемы, скорее всего мастер увидит, что все пластиковые зубья на внутренней части оказались сточенными. Это происходит при длительной эксплуатации устройства, или же при грубом нарушении правил использования. Пластиковые зубья достаточно мягкие, так что под воздействием температур и постоянной механической нагрузки они попросту стачиваются. Это приводит к тому, что главной шестерне не за что зацепиться и она начинает прокручиваться.

Для починки и восстановления работоспособности необходимо восстановить зубья. При этом нет необходимости восстанавливать все зубья, а достаточно установить два железных.

Для осуществления желаемого понадобится сверло, маленькие болтики и бормашинка. Желательно использовать бормашинку с алмазным напылением, так как она позволит эффективно сточить лишнюю часть болта за относительно короткое время.

Порядок выполнения работ:

1. На месте расположения пластикового зуба просверливается отверстие в боковой стенке редуктора. Необходимо использовать сверло чуть меньшего диаметра, чем диаметр болта. Так можно будет вкрутить его с усилием и обеспечить надежное закрепление.
2. Нужно просверлить два отверстия по диагонали, чтобы обеспечить надежное удержание редуктора и стабильную работу инструмента. Таким образом, нагрузка будет распределена по двум зубьям.
3. Во время сверления желательно направлять сверло немного вниз, чтобы потом болт не торчал кверху. Иначе придется гораздо дольше обрабатывать его бормашинкой.
4. Теперь необходимо с усилием вкрутить болты в полученные отверстия.

После проведения всех этих манипуляций заготовки зубьев будут готовы. Теперь необходимо должным образом обработать их и придать соответствующую форму. Это делается при помощи бормашинки.

Использование бормашинки

Бормашинкой болты обрабатываются с боков и, в случае необходимости, укорачиваются по длине. Необходимо придать болтам форму настоящего зуба и предусмотреть установку венца без помех.

Важно! Не рекомендуется во время работы бормашинкой перегревать болт. Иначе он может сильно нагреться и расплавить окружающий пластик. Корпус редуктора деформируется, что приведет к более серьезным проблемам. Так что во время работы нужно делать перерывы. Чтобы дать болту остыть.

Как только зубья будут готовы, венец редуктора можно вставлять обратно. Если все сделано правильно, то он вставится без каких-либо помех. Двух зубьев обычно хватает для восстановления работоспособности редуктора, так что вкручивание большего количества болтов не логично.

Как отремонтировать аккумулятор шуруповерта

Шуруповерты, работающие от аккумулятора, также очень подвержены износу батареи. Это происходит с течением времени даже при правильном использовании. Если же не соблюдать правила эксплуатации, аккумулятор перестанет держать заряд очень быстро. И в данной ситуации есть два выхода: приобрести новую батарею или же попытаться провести ремонт аккумулятора шуруповерта Макита своими руками.

Второй вариант потребует затратить некоторое количество времени и сил, а также необходимо наличие специальных элементов.

Батарея шуруповерта представляет собой набор из некоторого количества специальных питательных банок, которые припаяна к контроллеру зарядки и составляют целостную структуру.

Соответствующие питательные элементы можно встретить в повербанках или лэптопах. Там также находятся такие банки в некотором количестве. В лэптопах обычно используется 6 банок, а в повербанках – 4. Но количество может быть иным и зависит от емкости аккумулятора.

Если у мастера имеются лишние элементы подобных литиевых батарей, то их можно использовать для починки аккумулятора шуруповерта.

Разборка аккумулятора

Прежде всего, необходима разборка батареи шуруповерта Макита. Для этого он отсоединяется от шуруповерта, а затем из него выкручиваются все винты. Корпус батареи открывается и можно будет увидеть конструкцию самого элемента. Там будут находиться 10 банок, спаянные между собой и припаянные к контроллеру питания.

Необходимо отсоединить банки от платы. Для этого используется бормашинка со специальной насадкой.

Отсоединение банок от платы

Используя бормашинку с дисковой насадкой, банки отпиливаются от платы. Последовательно убираются соединения каждого контакта с контроллером, а также элементы отсоединяются от общего каркаса.

Необходимо делать это довольно аккуратно, чтобы не повредить саму плату, но достаточно усиленно, для полного отсоединения.

Припайка новых банок

Сразу после освобождения каркаса и платы от старых элементов питания, к ним можно присоединять новые. Перед пайкой рекомендуется как следует зачистить поверхности на банках и на самой плате от остатков прошлой пайки. Это позволит добиться лучшего контакта на длительный срок.

Теперь все новые банки из других устройств помещаются в соответствующие места на каркасе и по очереди припаиваются к контроллеру питания. Рекомендуется делать это при помощи толстой насадки на паяльнике, так как припоя понадобится довольно много. Контакт должен быть очень надежным и иметь большую площадь соприкосновения.

После последовательной сборки рекомендуется завернуть всю конструкцию в специальную бумагу и поместить обратно в корпус. Затем аккумулятор вновь собирается и закрывается крышкой, которая крепится на винтах.

Перед использованием аккумулятор нужно подзарядить на специальной станции до полной емкости, а уже потом только подсоединять его к шуруповерту для проверки. Если все сделано правильно, батарея вновь станет работоспособной.

Банки для замены можно доставать из других аккумуляторов или же покупать отдельно. Стоимость на них довольно приличная, но все равно ручная замена обойдется гораздо дешевле покупки нового аккумулятора.

Как собрать шуруповерт Makita

Собирать шуруповерт Makita необходимо в обратном порядке. В одну половинку корпуса устанавливаются редуктор, двигатель, переключатель и пластинка смены режимов. После фиксации всех элементов, необходимо установить верхнюю крышку и закрутить все винты. После всех этих манипуляций к инструменту можно подключать аккумулятор и продолжать работу.

Ремонт кнопки шуруповерта макита своими руками

Любое устройство, сочетающее в себе электрические и механические узлы, со временем приходит в негодность. Это связано как с условиями эксплуатации, так и естественным износом частей. Не исключение и шуруповёрт. В процессе работы его механические узлы быстро забиваются пылью, двигатель работает в тяжёлых условиях, теряется ёмкость аккумулятора. Ремонт шуруповёрта можно доверить сервисным центрам, но провести его самостоятельно выгодней, так как этот процесс совсем несложен.

История появления устройства

Шуруповёрт представляет собой электроинструмент. Основное его назначение, следующее из названия, закручивать или откручивать крепёжный элемент. После того как в 1868 году была изобретена электродрель, развитие электроинструмента получила широкое распространение. Основополагающие компании DeWalt, Bosch, Black&Decker, Makita и Hitachi развивали индустрию, создавая новые устройства.

Появление в 1934 году винта с крестовым разъёмом повлекло спрос на электрический инструмент для его закручивания. Особенно востребованным он оказался в машиностроении. Первого такого рода приспособление называлось гайковёрт. С появлением аккумуляторов устройство получило мобильность, и в обиход вошло название шуруповёрт. Его массовое производство началось в начале 80-х годов.

Современные устройства постоянно совершенствуются, но в большей мере это относится к способу автономности и управления. Конструкция же устройства остаётся неизменной.

Принцип работы и основные узлы

Перед тем как приступить к ремонту шуруповёрта своими руками, необходимо понимать принцип его работы и из каких частей он состоит. Основное отличие шуруповёрта от другого электроинструмента — это использование механизма, останавливающего вращение рабочей части устройства. Происходит это при достижении максимально настроенного для инструмента сопротивления. Эта величина непостоянная и может подстраиваться. Существуют две разновидности прибора:

• работающие от сети 220 вольт;
• использующие аккумуляторную батарею.

Независимо от разновидности устройства, принцип действия у них одинаков и построен на передаче вращательного момента. Он определяет, какой крепёжный инструмент сможет закрутить шуруповёрт. Для увеличения вращающего момента в приборах применяют редукторы с большим передаточным соотношением, но скорость вращения снижается. У шуруповёртов, работающих от сети переменного тока, значение вращающего момента соотносится с потребляемой мощностью инструмента. Основные части, лежащие в основе устройства шуруповёрта, будь то Макита, Хитачи или Зубр, следующие:

• электродвигатель;
• нажимная кнопка;
• регулятор оборотов с реверсом;
• зажимной патрон;
• электронный блок;
• редуктор.

Электродвигатель вращает с установленной скоростью шпиндель, используя для этого планетарный редуктор. Крутящий момент регулируется муфтой, а на шпиндель надет зажимной патрон или шестигранный держатель. В этот патрон устанавливается сменное приспособление под названием «бита». Управляется шуруповёрт электронной схемой и переключением реверса.

Реверс происходит за счёт смены полярности питания. В качестве двигателя используется однофазный коллекторный электродвигатель непрерывного тока. Такой двигатель предназначен для подключения к сети переменного тока. Обмотка возбуждения соединена последовательно с якорной обмоткой и делится на две части. Одна включается до якоря, а другая после него.

В инструменте применяется редуктор планетарного типа. В состав редуктора входят солнечная и кольцевая шестерёнки, сателлиты, водило. Вал электродвигателя вращает солнечную шестерню, которая передаёт вращающий момент сателлитам, а те уже напрямую воздействуют на водило.

Редуктор выпускается одно- и двухступенчатого вида. Во втором случае используется двойное водило, связанное с валом. Конструкция из двух водил и сателлитов располагается в середине кольцевой шестерёнки. Фиксируется она через специальные пазы на корпусе. По всему периметру выступы кольцевой шестерни упираются в подпружиненные шарики через кольцо. Механизм регулирования нагрузки воздействует на кольцо через управляемую пружину, усилие которой изменяется перестановкой регулятора.

Управление оборотами выполняется с использованием импульсной схемы, собранной на микросхеме с широтно-импульсной модуляцией (ШИМ). Контроллер управляет полевым транзистором, работающим в режиме ключа. Частота импульсов меняется с помощью переменного резистора. Величина сопротивления резистора зависит от усилия, которое прикладывается к кнопке.

Муфта шуруповёрта представляет собой трещотку. Если нагрузка на патрон превышает допустимое значение, то срабатывает регулятор нагрузки. Усилие пружины становится недостаточным для удержания кольцевой шестерёнки, и она сходит с шариков. Электродвигатель начинает вращать шестерню вхолостую. При переключении в режим электродрели эта шестерня отключается и в работе не участвует.

В качестве источника питания чаще всего используется аккумуляторная батарея с напряжением 12 В или 18 В. Оно характеризует мощность устройства.

Аккумулятор состоит из нескольких элементов, устанавливаемых в одном корпусе и подключённых последовательно. Корпус имеет специальную защёлку, позволяющую быстро извлекать батарею.

Разборка шуруповёрта

Чаще всего, чтобы найти неисправность и отремонтировать устройство, потребуется его разобрать. Так как все устройства внешне похожи, напоминая собой форму пистолета, их разборку можно представить в виде рекомендаций, данных по ремонту шуруповёрта Интерскол:

1. В первую очередь отсоединяется блок аккумуляторной батареи. Для этого потребуется надавить на защёлку и отстегнуть модуль.
2. По периметру устройства выкручиваются все винты с использованием крестовой отвёртки.
3. После откручивания шурупов две половинки корпуса разъединяются, при этом придерживаются детали конструкции, установленные в пазы.
4. Аккуратно отсоединяются переключатель скоростей, кнопка пуск и механизм реверса.
5. Из снятой половины извлекается редуктор. Чтобы его снять, понадобится провернуть редуктор в посадочном месте.

Сборка происходит в обратном порядке. При этом необходимо следить, чтобы все снятые элементы и провода располагались в специально выполненных для них углублениях.

Чтобы провести смазку механических частей или восстановить редуктор, часто последний приходится разбирать. Для этого вначале снимается защитная пластина, после чего по кругу выкручиваются шурупы, и снимается верхняя крышка. В качестве смазки используют вязкие материалы, например, Литол. Важно отметить, что серьёзный ремонт редуктора шуруповёрта своими руками провести практически невозможно, так как отдельно шестерёнки производителями не выпускаются. Поэтому при его повреждении придётся совершить замену всего блока.

Следующим элементом, который приходится разбирать, является патрон. Он представляет собой быстрозажимную конструкцию, которая закрепляется c помощью резьбового соединения, винтом, или конусом Морзе. При первом способе потребуется с помощью шестигранного ключа открутить крепление, а затем, установив ключ в патрон, плотно его зажать. Патрон откручивается вращением ключа.

При втором виде соединения с помощью отвёртки против часовой стрелки выкручивается винт, находящийся в середине губок патрона. Далее, установив и зажав в губках ключ г-образной формы, резким движением ключ необходимо повернуть против часовой стрелки. Извлечение крепления с применением конуса Морзе происходит аккуратными ударами в торец патрона.

Нахождение причины поломки и её устранение

Окончательная поломка инструмента нередко сопровождается предварительными событиями, обращая внимание на которые можно предотвратить серьёзную неисправность: появление посторонних звуков, искрения, запахов горелого, увеличение вибрации, быстрая разрядка батареи.

Разобрав устройство, можно понять, какой узел неисправен. Все неполадки устройства разделяют на два типа:

Каждому типу характерны свои первичные признаки, по которым легко вычисляется повреждённая деталь. К особому роду относятся неисправности, связанные с аккумуляторной батареей. Характер поломки связан с тем, что батарея быстро разряжается, или устройство совсем не хочет запускаться.

Если приобретение нового аккумулятора проблематично, можно попробовать его разобрать и заменить в нём неисправный элемент.

Аккумулятор разбирается путём вывода его защёлок из пазов. Под кожухом располагаются элементы с ёмкостью. Их соединение между собой выполнено контактной сваркой. Мультиметром можно измерить величину напряжения на каждой банке. Нормальное значение заряженного элемента составляет 1,2 вольта. Неисправные элементы удаляются — для этого они аккуратно откусываются кусачками в месте контакта, а вместо них устанавливаются аналогичные. Если сварки нет, возможно воспользоваться паяльником. Затем батарею необходимо собрать и установить в шуруповёрт для проверки.

Но не всегда проблема связана с батареей питания. Например, при ремонте шуруповёрта Бош своими руками нередко обнаруживается повреждение схемы зарядного устройства (ЗУ), а не аккумулятора. Ремонт ЗУ заключается в прозвонке радиоэлементов. В первую очередь проверяется сетевой предохранитель и выпрямительный мост.

Обычно при вскрытии корпуса ЗУ по внешним признакам в виде почернения радиоэлементов или платы текстолита сразу видно, какой элемент требует замены. Чаще всего из строя выходят транзисторы, которые располагаются на радиаторах, и операционный усилитель.

Повреждения электрической части

Наиболее часто неисправности в электрической части связаны не только с невозможностью включить инструмент, но также и отсутствием переключения в режим реверса или возможности регулировать обороты.

Если аккумулятор исправен, а при подключении к схеме шуруповёрта напряжение на его клеммах падает, то это говорит о неисправности в элементах мотора устройства. Если напряжение нормальное, проверяется кнопка. Для этого тестер переключается в режим прозвонки и его щупы устанавливаются параллельно кнопке. При её нажатии мультиметр должен издать писк, в противном случае кнопка нерабочая. Деталь можно попробовать восстановить самостоятельно, почистив её контактные группы.

Проверка реверса происходит также с использованием мультиметра. Одним щупом следует дотронуться до входа кнопки, а другим до контакта электродвигателя. При переключении реверса должно возникнуть сопротивление, если оно отсутствует, то повреждение следует искать в проводке. Если не работает регулировка оборотов двигателя, то поломка связана с управляющим транзистором или кнопкой.

Проверка щёток электродвигателя осуществляется визуально, их износ должен быть не более 60 процентов. Если всё в порядке, следует проверить другие элементы двигателя. Чтобы померить сопротивление обмоток, контакты двигателя нужно отключить от остальной части схемы. При обрыве, межвитковом замыкании или замыкании на корпус обмотку потребуется перемотать. Таким же образом проверяется и якорь. Для измерения его сопротивления щупы тестера устанавливаются на пластинах коллектора. Величина сопротивления должна быть равна нулю. Если обмотку починить не получится, придётся приобрести новый двигатель.

Также электрическими неисправностями считаются искрение и потрескивание при работе. Связано это с износом щёток или медленным вращением коллектора из-за его засора.

Неполадки в механических узлах

Если во время работы появились посторонние звуки и происходит клин устройства, то это свидетельствует об износе втулок или подшипников. После разборки редуктора станет понятно, что могло сломаться. Нехарактерные шумы могут образовываться и при деформации вала. Такая поломка проявляется и при биении патрона. Если в патроне ослабевает затягивание, то необходимо проверить муфту на износ. При работе инструмента зубья изнашиваются, и муфта начинает прокручиваться.

Чтобы избежать поломок в редукторе, необходимо периодически его обслуживать. Для этого рекомендуется смазать все трущиеся механические части, желательно заранее удалив остатки старой смазки. Засорение конструкции также может влиять на обороты инструмента.

Посторонние звуки могут быть характерны не только из-за повреждения редуктора, но и быть вызваны двигателем. Шум возникает при оторвавшемся магните или при износе втулок якоря. Для восстановления работы якоря можно попробовать смазать его машинным маслом.

Таким образом, при механических поломках причину найти легко, но проведение ремонта потребует покупки новых комплектующих взамен сломанных. Для нахождения электрических неисправностей понадобится использовать мультиметр.

Ремонт патрона и других частей шуруповерта «Макита»

Здесь будут рассмотрены шуруповерт от известного бренда «Макита», опишем его технические свойства и общее устройство, поведаем об главных дилеммах и дефектах, возникающих в процессе использования инструмента, кроме того что, как на дому диагностировать поломку и отремонтировать тот либо другой элемент шуруповерта.

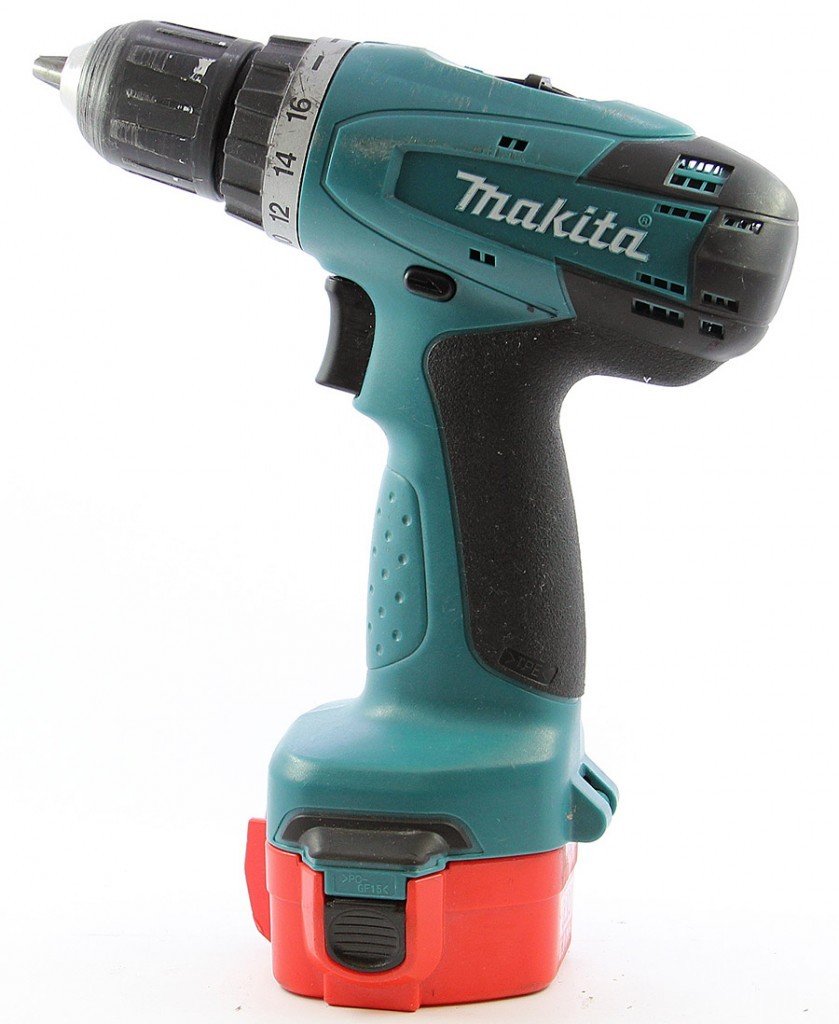

Шуруповерт «Макита»

Описание, общая информация

Компания «Макита» производит разные электроинструменты, посреди которых считаются шуруповерты. Свою историю компания начала начиная с XX века, и и сейчас она продолжает веселить потребителей своими продуктами качественной работы. Необходимо рассмотреть общие черты и свойства моделей этой конторы.

Шуруповерты «Макита» отличаются большой мощностью. Усредненный показатель частоты хода для разных моделей составляет около 2300 об/мин, что является хорошим показателем, сравнительно с остальными марками. Вес большинства моделей инструментов лежит во время 1,5 кг. Его малая масса гласит что, что таким инвентарем будет комфортабельно работать. Производитель позаботился и об удобстве работы в плохо освещенных помещениях, сделав у большинства моделей подсветку светодиодами. Раздельно стоит выделить вид ручки для удержания на весу этих инструментов. Вы, они делаются обрезиненными, по этой причине их комфортно держать в кисти, соответственно, процесс работы проходит намного легче.

Недочетом этих шуруповертов является мощная вибрация ручки во время работы, дополнительно их недолговечные батареи. Сегодня, стоимость на продукцию этой компании является достаточно высочайшей, что важно для российского потребителя.

Схема, устройство шуруповерта «Макита»

Разглядим устройство шуруповерта на определенной модели 6271D. Схему этой модели представляем на рисунке ниже.

Схема 1

На схеме представлены:

1. Рычаг переключения
2. Узел корпуса
3. Фирменная табличка
4. Винт
5. Пружина
6. Рычаг переключения реверса
7. Кнопка запуска
8. Контактная клемма
9. Винт
10. Быстрозажимной патрон
11. Редуктор в сборе
12. Электродвигатель
13. Винт
14. Узел корпуса
15. Зарядный узел
16. Аккумулятор

Читайте так же

Современный шуруповерт является сверхтехнологичным устройством. Принципиальные элементы конструкции:

• Съемный аккумулятор
• Обрезиненная ручка ручки
• Мощнейший электродвигатель
• Железный планетарный редуктор
• Кнопка плавного запуска
• Кнопка переключения реверса
• Регулятор вращающего момента

Это главные составляющие конструкции шуруповерта, которые входят в базисную комплектацию хоть какой модели шуруповерта.

Разборка шуруповерта «Макита»

Для разборки шуруповерта для вас будет нужно крестовая отвертка и мало личного времени. Чтоб разобрать шуруповерт стопроцентно, нужно:

• открутить винты крепления корпуса;
• снять составной механизм кнопки запуска;
• снять электродвигатель вкупе с редуктором;
• отсоединить редуктор от мотора, раскрутив скрепляющие их болты.

Для разборки аккума шуруповерта требуется раскрутить болты, соединяющие корпус, или поделить соединения корпуса на клеевой базе используя паяльничка. Снутри аккума находится несколько никель-кадмиевых батарей, имеющих определенную емкость и несущих заряд. Для которого предназначена конструкция ремонта аккума требуется их смена на новые.

Смена патрона на Makita 6271d

Патрон GEKO G00521 2-13mm 1/2-20UNF Makita 6271d 12v NiCa.

Разборка быстрозажимного патрона

Композиция Fig Leaf Times Two принадлежит исполнителю Kevin MacLeod. Лицензия: Creative Commons Attribution .

Патрон изменяется при помощи отвертки и шестигранного ключа. Поначалу отверткой вы раскручиваете крепежный винт в патроне, вращая ее по часовой стрелке. Потом вставляется шестигранник, врубается кнопка реверса, зажимается, и позже патрон просто поддается.

Неисправности шуруповерта «Макита»

Более нередкие поломки шуруповерта конторы «Макита» последующие:

• Не врубается шуруповерт. Здесь и так то что остается сделать нашему клиенту ясно. Начало всего необходимо оглядеть аккумулятор, а кроме того контакты и соединения в корпусе, проводку. Выполнить проверку для вас поможет мультиметр.
• Не работает кнопка реверса. Это значит, что вы не можете или закручивать, или выкручивать саморезы и болты. Тут вам необходимо проверить мультиметром сопротивление кнопки, поставив щупы на входной и выходной провода кнопки.
• Не работает регулятор оборотов. Здесь обороты будут или повсевременно понижены, или повсевременно завышены. Тут бывают виноватыми регулирующий транзистор либо щетки. Нужен зрительный осмотр деталей.

Ремонт шуруповерта «Макита»

Ремонт кнопки шуруповерта «Макита»

Читайте так же

Кнопка включения-выключения инструмента является сложным электрическим механизмом. Она состоит из нескольких составляющих ее частей:

• кнопки запуска;
• кнопки реверса;
• кнопки переключения скорости оборотов;
• кнопки плавного запуска мотора.

Выполняя ремонт кнопки поначалу нужно ее разобрать, раскрутив винты крепления корпуса и отсоединив аккумулятор. Вследствии этого вам необходимо проверить соединения и контакты на предмет наличия загрязнений, прочистить их. Если проход если зачистка контактов не посодействовала убрать делему, кнопку следует сменять в сборе.

Ремонт зарядного устройства шуруповерта «Макита»

Выполняя ремонт зарядного устройства нужно раскрутить винты, скрепляющие крышки корпуса. Снутри находится интегральная схема с контактами. Поначалу нужно проверить трансформатор тестером. Для этой цели вам нужно замерить напряжение на выходе. Позже следует прозвонить кабель, чтоб исключить его перелом. Потом проверяются первичная и вторичная обмотки трансформатора и предохранитель. Собирать его необходимо в оборотной последовательности.

Ремонт аккума шуруповерта «Макита»

При выполнении ремонта аккума крестовой отверткой раскручиваем винты крепления корпуса. Снутри корпуса находится несколько банок. С применением зрительного осмотра нужно оглядеть их и выявить нарушения геометрии, такие как вздутие, к примеру. Тестируем банки посредством мультиметра на предмет наличия остаточного заряда. При его отсутствии банка заменяется на новейшую.

Ремонт редуктора шуруповерта «Макита» (схема)

Для съема редуктора нужно разобрать корпус, открутив крестовой отверткой винты. Вынимаем кнопку запуска, кнопку переключения реверса, отсоединяем болты крепления мотора к редуктору. Потом необходимо вытащить содержимое редуктора (разные шестерни), шайбу переключателя скоростей. При осмотре пустого редуктора отдельное внимание стоит уделить зубьям, размещенным по окружности корпуса редуктора. Если проход их истертости, редуктор не будет иметь возможности делать свою функцию: неправильно работает переключатель скоростей. Для восстановления зубьев нужно использовать болты маленького размера, вставив их к району уникальных пластмассовых. Собирать редуктор нужно в оборотной последовательности. Схема редуктора представлена на рисунке ниже. У него представлена общая схема редуктора.

Схема 2.7

Щетки на шуруповерт «Макита»

Щетки, применяемые для шуруповерта, имеют графитовую базу. Их цена сегодня варьируется во время 2–5 у. е. Находятся они в корпусе электродвигателя и представляют из себя два графитовых кубика, закрепленных на железных пластинках. При насыщенной работе они изнашиваются и истираются.

Выполняя ремонт своими силами их конечно выточить ратфилем из щеток от другого инструмента, к примеру, авто стартера. После выточки их следует воткнуть в щеткодержатель и поставить к району, собрав движок.

Быстрозажимной патрон «Макита»

Таковой патрон применяется для зажима биты с цилиндрическим хвостовиком. Такой патрон отличает легкость установки. Он устанавливается практически одним движением руки. Применяется для сверл поперечником от 1-го до 10 мм. Это подвижный элемент конструкции в инструменте, потому он нередко ломается. Чтоб его разобрать, требуется прочесть советы, описанные сначала статьи, по разборке патрона с помощью шестигранного ключа и крестовой отвертки. Стоимость этого изделия составляет около 20 у. е.

Материал данной статьи вышел большим. Тут мы обрисовали нашему клиенту остается вероятные препядствия, возникающие при эксплуатации шуруповертов компании «Макита», поведали, как их убрать в домашних условиях, раздельно побеседовали о различных конструктивных элементах, составляющих базу хоть какого шуруповерта. В материалах статьи приведены схемы редуктора и общего устройства шуруповерта. Возлагаем надежды, что информация будет для вас полезной.

Читайте так же

Похожие записи

Адаптер Для Шуруповерта Для Ледобура

Шуруповерт для ледобура какой избрать? Советы бывалых рыбаков На зимней рыбалке наличие ледобура является настолько же неотклонимым условием, так же как и удочка с наживой. Сейчас заморочек с таким оснащением нет, так как рынок предлагает огромное количество специализированных автоматических буров. Все же цена таких устройств принуждает большую часть рыболовов обращаться к другим и, Вы, более […]

Питание Шуруповерта От Сети 220в Сделать

Как из аккумуляторного шуруповёрта сделать сетевой Во всяком доме никак не обойтись без домашнего ассистента, которым является шуруповерт. Это таковой электронный устройство, для того есть вариант не только лишь завинчивать саморезы, но и сверлить отверстия. Основным преимуществом такового устройства является его мобильность, которую обеспечивает аккумулятор на 12 Вольт. Встречаются и поболее массивные варианты шуруповертов, батарея […]

Переделка Аккумулятора Китайского Шуруповерта 14,4 Вольта С Никеля На Литий

Переделка аккумулятора китайского шуруповерта 14,4 вольта с никеля на литий Читайте так же Ремонт Шуруповерта Бош Своими Руками… — шуруповерт не включается; — во время работы слышны посторонние свисты не скрипы; — сильное биение зажимного патрона; — не регулируются обороты; — не переключается реверс; — после отключения кнопки двигатель продолжает вращаться; — шуруповерт включается на […]

У домашнего мастера и хозяина в доме есть множество полезных и удобных инструментов. Одним из них, несомненно, является шуруповерт. Его часто используют для сборки мебели, при различных работах в быту и на строительных объектах.

Это очень надежная техника, но и как любой инструмент он иногда ломается. В некоторых случаях его можно временно заменить низкоскоростной электродрелью, а само неисправное изделие отнести в сервисный центр. На это может уйти не только много времени, но и лишние средства.

Всегда есть вариант произвести ремонт шуруповерта бош своими руками.

Конструкция шуруповерта

Перед ремонтными работами необходимо изучить в теории устройство шуруповерта макита, например.

Моделей этих инструментов на рынке очень много, но принцип действия и конструктивные особенности похожие.

Все шуруповерты имеют следующие узлы:

• Электродвигатель.
• Редуктор планетарный.
• Блок питания.
• Многофункциональная кнопка «Пуск».
• Переключатель реверсный.
• Регулятор усилий.

Главным управляющим элементом считается пусковая кнопка. Она выполняет несколько задач: замыкает цепь питания электродвигателя и управляет регулятором оборотов.

Сила и глубина нажатия регулируют скорость вращения шпинделя. Это важный показатель в работе устройства. Чем дальше нажата пусковая кнопка, тем больше мощность инструмента.

Внутри корпуса расположен электронный регулятор, состоящий из ШИМ генератора. Этот элемент размещен на плате. Вдоль платы передвигается контакт, которым завершается кнопка «Пуск».

От положения контакта зависит передаваемая величина уровня импульса на ключ. Ключом является полевой транзистор. Принцип действия интуитивно понятный: чем сильнее нажата кнопка, тем больше значение импульса. Транзистор с увеличением импульса все больше открывается и увеличивает напряжение, подаваемое на электродвигатель.

Электрический двигатель представляет собой устройство в цилиндрическом корпусе. Питается электродвигатель от сети постоянного тока. Чаще всего в шуруповертах применяются коллекторные однофазные устройства непрерывного тока. Они просты в изготовлении и надежны.

Мотор состоит из:

Щетки принимают на себя направление тока. При изменении полярности подаваемого напряжения происходит смена направления вращения мотора — реверс.

За реверс отвечает переключатель. Его удобно использовать не только при закручивании, но и откручивании винтов и шурупов.

Редукторный отдел понижает высокие обороты электродвигателя. И передает пониженное вращение на вал патрона. Редукторы могут быть планетарными и классическими. Наиболее распространены планетарные.

Планетарные редукторы состоят из:

• Кольцевой шестерни.
• Солнечной шестерни.
• Водилы.
• Сателлитов.

Водило вращается за счет сателлитов, которые действуют с помощью зубчиков солнечной шестерни. А сама солнечная шестерня работает от вала якоря.

Планетарные редукторы изготавливаются из металла или износоустойчивого пластика. Обычно рассчитаны на две скорости.

Режим первой скорости используется при закрутке или раскрутке саморезов. На второй скорости происходит сверление. Сверлить можно дерево, пластмассу, металл.

От регулятора усилий зависит скорость закручивания изделий. Наиболее популярна шестнадцати ступенчатая градация. Регулируя ее, можно точно определить актуальную скорость затяжки при работе с конкретным материалом.

Питается инструмент от габаритных аккумуляторов. Напряжение, в зависимости от модели, составляет от девяти до восемнадцати вольт.

Основные причины неисправностей

Перед диагностикой, починкой и разборкой инструмента нужно подготовить:

• Мультиметр.
• Зажимы.
• Запасные детали.
• Бумагу наждачную.

Возможные неисправности можно разделить на две глобальные группы: механические поломки и повреждения электрической части.

В большинстве случаев неисправности характеризуются:

• Аккумулятор перестал вырабатывать энергию.
• Сломалась кнопка «Пуск».
• Перегорел якорь.
• Слышны раздражающие скрипы и свист во время вращения патрона.
• Зажимный патрон начинает стучать.
• Не получается регулировать количество оборотов.
• Не переключается режим реверсии.
• После выключения инструмента двигатель продолжает вращение.
• После включения происходит подклинивание.

После появления признаков неисправности требуется разборка шуруповерта, его осмотр, тестирование и ремонт. При внимательности и усидчивости провести ремонт шуруповерта интерскол или другой марки вполне возможно.

Ремонт электрической схемы

Проблемы с электроникой выражаются в невозможности включения инструмента, отказа переключений реверсного режима, проблемах при регулировке количества оборотов.

При проведении диагностики электронной части надо иметь определенные навыки работы с электрическими сетями и схемами. И тогда удастся починить инструмент хитача, зубр или любой другой.

Если инструмент не реагирует на кнопку «Пуск», то начинают поиск неисправностей с аккумулятора.

Сначала аккумулятор надо попытаться зарядить в зарядном устройстве. Затем измерить напряжение батарей с помощью мультиметра. Величина напряжения должна точно совпадать с заявленным номиналом батареи. Если показатель гораздо ниже, то необходимо определиться какой элемент неисправен: зарядное устройство или аккумулятор.

Зарядное устройство тоже проверяется тестером. К клеммам зарядного устройства подключается мультиметр и меряется напряжение при холостом ходе. Величина напряжения должна быть выше на несколько значений (до двух вольт), чем номинальное напряжение, написанное на корпусе устройства. При отсутствии напряжения однозначно неисправен зарядник.

Менять элементы аккумулятора имеет смысл, если в наличии есть лишний неработающий аккумулятор. Тогда недостающие элементы можно вытащить из него. Приобретение новых элементов необоснованно, потому что их цена сопоставима со стоимостью нового аккумулятора.

Для починки зарядного устройства необходимы более глубокие знания электроники.

Если аккумуляторы с зарядным устройством нормальные, инструмент следует аккуратно разобрать.

При разборке нужно запоминать, как были собраны детали, чтобы потом правильно их собрать.

Правильней всего перед началом ремонта и диагностики зарисовать схему расположения узлов, контактов, шурупов, пружин.

Визуально осмотреть контакты. Нет ли среди них потемневших. При обнаружении темных или грязных контактов нужно их зачистить наждачной бумагой. Отдельное внимание надо уделить качеству пайки.

От пусковой кнопки к клеммам батареи тянутся два проводочка. При вставленном аккумуляторе меряется напряжение входов кнопки. Если есть напряжение, блок питания вынимается и закорачиваются входы к батарее. Измеряется сопротивление на кнопочном входе. Вариант, когда показатель сопротивления близок к нулю означает, что кнопка в порядке.

Если кнопка работает, значит, проблема в других узлах схемы либо в щетках. Если же мультиметр показывает обрыв, то необходим ремонт кнопки или ее замена. Чаще всего испорченной оказывается кнопка, поскольку она является наиболее активно используемой.

При неработающем реверсе порядок действий проходит по аналогичной схеме. Щупы тестера прикасаются ко входу кнопки и контакту мотора. После чего рукоятку переключателя приводят в активное действие. Если сопротивления нет, то проблема в контактах реверса. Если стрелка прибора отклонится, то реверс исправен.

Нет регулировки оборотов, но при этом электродвигатель показывает максимальную скорость? Значит, не работает либо кнопка, либо регулирующий транзистор.

Если после проверки всей электрической цепи проблемы не обнаружены, но шуруповерт не работает, то существует вероятность, что неисправность связана с щетками. Щетки во время интенсивной работы инструмента стираются. При уменьшении длины на сорок процентов щетки требуют замены. Их возможно припаять, но припой должен быть только тугоплавкий.

После устранения вышеперечисленных проблем, проверяется работа устройства. Если работоспособность не восстановлена, значит, надо проверять электродвигатель.

Диагностика электродвигателя

Для этого двигатель отсоединяют от кнопки и замеряется величина сопротивления двигателя. Когда прибор «молчит», значит, произошел обрыв намотки. Надо менять двигатель либо перематывать обмотку.

Чтобы убедиться в работоспособности якоря, измеряют сопротивление на двух рядом стоящих пластинах коллектора. Необходимо последовательно, по всей окружности прозвонить все пластины. При нахождении двух пластин, у которых сопротивление значительно выше нуля — якорь неисправен. Требуется замена или ремонт.

Ремонт механических частей

Кроме электрических неисправностей, шуруповерты часто имеют механические повреждения.

Механический ремонт шуруповерта своими руками и диагностика вполне возможны в обычных бытовых условиях.

Иногда достаточно разобрать устройство, почистить от пыли и грязи, смазать трущиеся детали и инструмент будет продолжать радовать заботливого хозяина.

Бывает, что инструмент при холостых оборотах ведет себя в штатном режиме, а при нагрузке идет сбой или вал патрона просто прокручивается.

Часто появляются необычные звуки при включенном инструменте или трещетка. Это говорит про износ подшипников или втулок. Инструмент разбирается и эти детали осматриваются. Если втулка или подшипник имеют явно видимые дефекты, то они требуют замены.

Если при работе слышен непонятный скрежет или инструмент заклинивает, то сломался редуктор.

Виды неисправностей редуктора:

• Повреждения подшипников или втулок.
• У шестеренок стерлись зубья.
• Искривление вала.
• Штифт сателлита деформирован.

Если погнулся вал редуктора или сильно износились подшипники, то это вызывает биение патрона.

Во время эксплуатации зубья муфт изнашиваются. Начинается проскальзывание и при некоторых режимах вращения не происходит затягивание. Тогда требуется замена муфт.

Неисправные элементы редуктора ремонту поддаются редко. Чаще всего вместо них ставят новые или редуктор полностью меняется.

Ремонт редуктора шуруповерта своими руками выполнить нетрудно. Необходимо терпение, аккуратность и тогда можно отремонтировать любое неисправное устройство.

Ремонт шуруповерта макита своими руками — novaso

Как любой другой инструмент, шуруповерт иногда требует ремонта. В таких ситуациях некоторые народные умельцы заменяют этот инструмент дрелью.

Но при этом стоит понимать, что выполнять вкручивание или выкручивание болтов и шурупов с помощью дрели достаточно неудобно и приходится делать со значительными силовыми усилиями. Поэтому, очень важно для домашнего мастера научится устранять неисправности шуруповерта своими руками.

Чтобы помочь домашним умельцам в этом вопросе, в этой статье мы расскажем об устройстве шуруповерта, какие неисправности могут возникать в работе этого инструмента, а также какими способами их можно устранить.

Как устроен шуруповерт

Прежде чем подходить к &.

88;уктивных элементов он состоит.

Проиллюстрировать устройство шуруповерта можно с помощью следующего изображения.

Как видно из рисунка, инструмент состоит из следующих конструктивных элементов:

• электрический двигатель;
• редукторный механизм;
• реверс и кнопка его переключения;
• регулятор усилия представлен в виде трещотки;
• патрон для закрепления бит и сверл;
• пусковая кнопка;
• регулятор оборотов, иначе говоря, скорости вращения рабочего вала.

Стоит также понимать, принципиальная схема устройства шуруповертов таких популярных торговых брендов, как Макита (Makita),Бош (Bosch),Хитачи (Hitachi),Aeg не имеет существенных различий.

Что необходимо для ремонта

088;та, необходимо заранее подготовить следующие материалы и инструменты:

• мультиметр;
• крестовая отвертка;
• фен;
• наждачная бумага;
• б/у зубная щетка;
• технический спирт;
• смазка на литиевой основе.

Какой порядок разборки

Чтобы разобрать шуруповерт, следует выполнить ряд следующих последовательных операций:

• отсоединить блок, в котором находится аккумулятор;
• крестовой отверткой открутить все винты, которые соединяют две части корпуса инструмента;


• извлекается электродвигатель, редуктор и все остальные конструктивные детали;
• снимается кнопка переключения реверса;
• демонтируется регулятор усилия;
• редуктор отсоединяется от двигателя.

Выполнив указанный порядок действий, с уверенностью можно говорить, что шуруповерт разобран.

Какие случаются неисправности и способы их устранения

Основные поломки шуруповерта, которые возможно починить своими руками, заключаются в следующих важных аспектах:

1. Инструмент не включается.

Причинами этой неисправности могут являться следующие моменты:

• поломался выключатель;
• перегорел один из проводов электрической схемы;
• вышел из строя аккумулятор;
• износ графитовых щеток;
• сгорание обмоток электродвигателя.

Чтобы удалить вышеописанные неисправности, необходимо выполнить следующие действия:

• заменить выключатель;
• найти обрыв в электрической цепи и нивелировать проблему;
• приобрести новый аккумулятор;
• заменить щетки коллектора электродвигателя;
• перемотать обмотки двигателя.

2. Перестал работать реверс.

Как правило, причинами поломки этого вида являются следующие факты:

• подгорели контакты;
• неисправность выключателя;

3. Не регулируется сила вращения вала.

Когда отсутствует регулировка мощности вращения шуруповерта, то в этом случае могут быть следующие причины:

• неисправность кнопки включения;
• дефект в функционировании транзистора.

Для устранения неисправностей стоит выполнить следующие операции:

• проверить контактную группу кнопки включения, почистить все соединения, а в отдельных случаях — заменить полностью этот узел;
• если причиной неисправности является транзистор, то его необходимо заменить.

4. Сбои в работе редуктора.

Причинами неисправности этого типа являются следующие моменты:

• основной вал пришел в негодность;
• рабочие поверхности и зубья шестеренок имеют значительный износ;
• износился штифт крепления основной шестерни.

Как правило, в вышеописанных ситуациях, износившийся конструктивный элемент редуктора заменяют.

Таким образом, в этой статье мы указали все типичные неисправности шуруповертов, а также дали рекомендации относительно того, как правильно отремонтировать инструмент.

Надеемся, что информация, изложенная в статье, станет для вас практическим руководством при ремонте шуруповерта разных торговых брендов.

Из этого видео вы узнаете, как чинить и чистить шуруповерт:

anatomia-remonta.ru

Что можно отремонтировать своими руками

Чаще всего ломаются у шуруповерта те детали и узлы, которые испытывают самую высокую нагрузку в процессе эксплуатации. Если взглянуть на внутреннее устройство шуруповертов, приведенное на фото, то становится понятно, что инструмент состоит из четырех основных узлов:

• Патрона с редуктором;
• Электрического двигателя;
• Стартовой или пусковой кнопки;
• Аккумуляторной батареи.

Из перечисленных деталей шуруповерта реальному ремонту подлежит любой из компонентов, за исключением батареи. Пластиковый корпус и сетевой шнур, крепление под батарею практически не ломаются, если не ронять инструмент с большой высоты. Но даже в этом случае ремонт трещины можно выполнить полиуретановым или эпоксидным клеем, а шнур просто заменить. Если трещина более 4 см, то вдоль краев разлома нужно просверлить дрелью два ряда отверстий и стянуть тонкой стальной проволокой. Такой способ восстановления корпуса электроинструмента, несмотря на варварский вид, обеспечивает прочность на уровне нового.

Любые попытки ремонта аккумулятора шуруповерта обычно заканчиваются выходом из строя зарядного устройства или двигателя. Не пытайтесь вскрывать цилиндрические ячейки аккумулятора, возможно воспламенение ионно-литиевой начинки.

Ремонт шуруповерта начинается с разборки корпуса. Для этого нужно отвернуть несколько саморезов, после чего корпус шуруповерта разделяется на две половинки, открывая для ремонта доступ ко всем основным узлам электроинструмента.

Методика ремонта шуруповерта

Большая часть шуруповертов популярных брендов собирается по модульной технологии, из готовых узлов, поэтому ремонт в большинстве случаев выполняется по следующей схеме:

• Разборка аппарата, проведение диагностики и определение необходимых для ремонта деталей;
• Покупка в интернет-магазине необходимого для ремонта комплекта;
• Перенос монтажных элементов со сгоревшей детали на новую, установка в корпус и испытание отремонтированной запчасти. Если детали были определены по маркировке и модели шуруповерта правильно, то ремонтные работы однозначно будут успешными.

В некоторых отечественных моделях можно выполнить более глубокий ремонт планетарного редуктора, например, у шуруповерта Калибр, как на видео:

Но в большинстве случаев владельцы предпочитают проводить крупноузловой ремонт инструмента.

Идея поузлового ремонта привела к тому, что выполнить обслуживание или заменить расходные материалы в шуруповерте становится настоящей проблемой. Известно, что щетки двигателя имеют определенный ресурс, по исчерпанию которого их нужно менять. Например, если вы попытаетесь выполнить замену щеток и ремонт шуруповерта Makita, то будьте готовы к тому, что проще будет купить и поставить новый двигатель, чем найти и заменить старые.

Особенности ремонта шуруповерта Bosch

Все электроинструменты компании Bosch известны своей надежностью. Все наиболее важные детали — двигатель, редуктор, патрон изготавливаются с большим запасом прочности, так что ремонт шуруповерта Bosch — это обычно следствие неправильного обращения или результат форс-мажорных обстоятельств. Тем не менее у каждой модели шуруповертов Bosch есть свои слабые места. Например, у модели GSR 14.4 слабым местом является крепление патрона на валу редуктора, при попытке вытащить сверло из отверстия патрон может слететь с вала.

В этом случае ремонт шуруповерта Bosch выполняется по следующей схеме.

Первоначально нужно разобрать корпус шуруповерта и вытащить моноблок «двигатель-редуктор».

Для того чтобы в ходе диагностики получить доступ к внутреннему устройству редуктора, нужно снять крепеж и слегка провернуть корпус редуктора относительно двигателя.

Далее снимаются четыре стальных пружинных фиксатора. После снятия редуктора становится видна причина ремонта. Это изношенная кольцевая канавка на валу двигателя, в которую вставляется пружинное стопорное кольцо. Весь ремонт шуруповерта Bosch сводится к тому, чтобы углубить канавку фрезой и собрать инструмент в обратном порядке, как на видео:

Ремонт самой нагруженной детали шуруповерта

Неплохой в принципе сетевой шуруповерт компании Интерскол обладает недостатком, характерным для большинства сетевых электроинструментов. Прежде всего, это короткий шнур электроинструмента. Если вам приходится делать ремонт на крыше, то одновременно нужно тянуть переноску и следить, чтобы в процессе ремонта не зацепить его за другие инструменты.

После нескольких лет эксплуатации для большинства сетевых шуруповертов требуется ревизия шнура. В определенный момент потребуется ремонт шуруповерта Интерскол, так как инструмент стал включаться только в одном каком-то положении. Это типичный признак разрыва контакта на кнопке включения. Перед тем как прозванивать цепь, нужно снять крепление корпуса и удалить крышку.

Кнопка представляет собой коробку с гашеткой и четырьмя винтовыми контактами, два из которых идут к регулятору оборотов, остальные используются для подключения сетевого питания. Если попытаться прозвонить шнур тестером, то один из контактов покажет разрыв. Разбирать саму кнопку не следует, это достаточно надежный узел, очень редко выходит из строя, поэтому любые попытки посмотреть, что внутри, обычно заканчиваются поломкой. Разборка кнопки нужна, только если гашетка не удерживается фиксатором, или сломана возвратная пружина.

Для ремонта шуруповерта достаточно раскрепить винтовые фиксаторы контактов сетевого шнура, обрезать 3-4 см, зачистить и опрессовать концы в латунные обоймы, установить их в контактные гнезда коробки и зафиксировать винтиками. Можно не отремонтировать шнур, а просто заменить его подходящим по длине и сечению более удобным сетевым кабелем в мягкой резиновой оболочке.

bouw.ru

Неисправность аккумулятора или кабеля шуруповерта

Все понимают, что независимо от «крутизны» перфоратора без источника энергии его работа невозможна. Поэтому в первую очередь нужно проверить исправность аккумуляторной батареи если у вас перфоратор мобильный и не зависит от источника электросети. Главная причина неработоспособности аккумулятора – это его разрядка или долговременная эксплуатация. Вторая причина устраняется полной заменой батареи, а первая простой подзарядкой с помощью выпрямителя, идущего в комплекте при продаже инструмента.

Как правило, в том же комплекте прилагаться два аккумулятора: один находится в деле, то есть в работе, а другой на подзарядке. В случае выхода из строя зарядного устройства рациональней будет заменить его на новый если вы, конечно, не специалист в радиоэлектронике.

Если вы являетесь обладателем сетевого шуруповерта – в первую очередь при отсутствии вращения двигателя проверьте всю цепочку электропривода: розетка, вилка кабеля и сам кабель. Поверьте, часто бывает что розетка выходит из строя (подгорают контакты), вилка кабеля может отказать в работе по тем же причинам, да и сам кабель может быть поврежден в результате неосторожного обращения с ним.

Выход из строя пусковой кнопки шуруповерта

В результате длительной эксплуатации инструмента, а также условий, в которых приходится его применять нередки случаи когда из строя выходит пусковая кнопка шуруповерта – это является также одной из причин почему не работает шуруповерт. Проблема решается приобретением нового механизма пусковой кнопки в магазине и замене ее на старую, неисправную.

Добраться, к вышедшей из строя пусковой кнопки, несложно: нужно с помощью крестовидной отвертки вывернуть все саморезы, соединяющие две половинки корпуса инструмента. Далее, применив электропаяльник, отсоединить провода кнопки от электродвигателя, разъединить клеммы, соединяющие кнопку с аккумулятором или силовым кабелем сети и извлечь проблему из корпуса. На ее место вставляем новую кнопку, проделываем процесс подсоединения в обратной последовательности и проверяем работу новой детали, подсоединив ее к аккумулятору или силовому кабелю.

Порой в магазинах бывает невозможно приобрести новую пусковую кнопку и приходится самостоятельно ее восстанавливать. Однако, мы не будет подробно описывать весь этот процесс по двум причинам: во-первых, в интернете полно статей на эту тему, ну а во-вторых, ремонт пусковой кнопки своими руками – это не тема нашей статьи. Поэтому будем двигаться дальше.

Не регулируются обороты двигателя шуруповерта

Отсутствие регулировки оборотов двигателя шуруповерта существенно снижает удобство при работе с инструментом, а также делает невозможным производить качественные работы. Расположен регулятор в непосредственной близости к кнопке пуска или выполнен с ней как одно целое, однако транзистор регулятора оборотов крепится к электродвигателю где он охлаждается через решетки радиатора.

Как показывает практика, в случае возникновения подобной проблемы будет правильней заменить регулятор оборотов полностью на новый. Благо они есть в продаже и стоят относительно недорого. Все попытки отремонтировать его приводили к тому же выводу если, конечно, вы не специалист в области электротехники.

Реверсивный переключатель шуруповерта

Реверсивный переключатель шуруповерта играет важную роль при выполнении работ по ввинчиванию саморезов, а также их извлечения в случаях надобности. Схема реверса электродвигателя находится в одном корпусе с регулятором оборотов, а сама кнопка переключения перенаправления оборотов расположена в удобном на рукоятке месте.

Переключение осуществляется путем смены полярности на клеммах перемещением кнопки реверса. Ремонт всей схемы реверса, включающей ШИМ генератор, расположенный на плате, сводится к чистке контактов переключателя и замены схемы реверса на новую.

Биение зажимного патрона шуруповерта

Биение зажимного патрона шуруповерта указывает на то, что возникли проблемы в исправности редуктора инструмента, который расположен сразу за электродвигателем. Это еще одна причина, по которой не работает шуруповерт с полноценной отдачей.

Выходной вал этого редуктора является местом крепления зажимного патрона поэтому если говорить о биении самого патрона нужно иметь в виду биение вала редуктора. Причины этому могут быть следующие:

• а) искривление вала редуктора;
• б) износ шестерен редуктора;
• в) выход из строя опорного подшипника вала редуктора;
• г) предельная выработка штифтов, на котором крепятся сателлиты планетарной шестерни.

Все вышеперечисленные детали являются заводского происхождения по этому ремонту не подлежат. Проблема биения патрона шуруповерта в этом случае решается заменой деталей редуктора на новые.

Не вращается электродвигатель шуруповерта

Неисправности электродвигателя шуруповерта мало чем отличаются от подобных проблем болгарки, дрели и другого электроинструмента. Первое что может стать причиной почему не работает шуруповерт – это износ щеток электродвигателя, которые легко можно заменить на новые, которые стоят не очень дорого. Вторая причина – выход из строя обмотки якоря или статора двигателя.

Чаще всего происходит межвитковое замыкание вследствие нарушения изоляции проводов обмотки. Происходить замыкание может из-за перегрева электродвигателя от, так сказать, непосильного труда, то есть нужно вовремя давать остынуть инструменту, дать ему «отдохнуть».

Кстати, перегрев шуруповерта может привести к вытеканию смазки из редуктора что повлечет выход из строя его основных деталей, о которых было упомянуто выше.

В якоре электродвигателя может наблюдаться еще одна проблема: загрязнение или замасливание коллектора, который передает электроэнергию к двигателю от щеток.

Ремонт коллектора можно произвести в домашних условиях самостоятельно, промыв и почистив его мелкой наждачной шкуркой. А вот обмотки статора и якоря придется восстанавливать в специализированной мастерской или заменить двигатель полностью на новый.

В завершение хочется отметить, что шуруповерт будет работать долго и качественно если относится к нему бережно, не проявляя «фанатизма» при его эксплуатации.

remontzhilya.ru

Разборка и сборка шуруповерта макита

Инновационные технологии в строительстве развиваются с каждым днем, уже давно не секрет, что шуруповерт – незаменимый помощник как для опытного специалиста, так и для начинающего мастера. Благодаря ему можно легко закручивать всевозможные шурупы и саморезы при сборке мебельных конструкций, а также при ремонте техники и жилых помещений.

То что любая техника со временем выходит из строя уже давно не новость для нас, поэтому появляется возможность разобрать шуруповерт и попытаться своими руками починить его. Но только без фанатизма, будьте внимательными при разборке, особенно таких моделей как: интерскол да 12эр 01, интерскол да 18эр.

Как устроен шуруповерт? + (Видео)

Какие неполадки можно исправить в домашней обстановке? Как распознать ту или иную поломку? Чтоб дать конкретные ответы на заданные вопросы, давайте сначала разберемся с внутренним механизмом инструмента. Главным выступающим элементом является кнопка включения. Используется для запуска устройства и для изменения скорости, направления оборотов рабочей части – патрона.

Настраивание оборотов осуществляется благодаря электронному прибору на основе транзистора. Скорость оборотов прямо пропорциональна силе нажатия кнопки. Запуск реверса происходит посредством замены на клеммах полярности электротока. Традиционно шуруповерт оснащен однофазными движками коллекторного типа, которые функционируют от непрерывного тока. Движок включает в себя корпус, магниты, якорь и щетки.

Вращение с мотора переходит к редуктору. Далее он преобразует высокие обороты двигателя в пониженные циклы на валу, в нем закрепляется патрон с активными битами. Редуктор можно использовать классический, как на обычной дрели, и в том числе планетарный. В последнее время классический редуктор почти не употребляется, поэтому не будем останавливаться и пойдем дальше. Планетарный механизм включает в себя:

1. Кольцевая шестеренка
2. Солнечная шестеренка, установленная непосредственно на валу мотора
3. Сателлиты
4. два-три водила

Затем следует стабилизатор усилия, обладающий шестнадцатью позициям. Эти позиции дают конкретное напряжение на саморез, для того чтобы не испортить материал, с помощью которого они крепятся. Последняя составная часть – патрон.

Как разобрать шуруповёрт в общем виде + (Видео)

Сделаем анализ разборки, примером послужит шуруповерт фирмы Макита:

• Убираем блок-корпус, где находится аккумуляторная батарея.
• Извлекаем винты, которые объединяют две половинки корпуса, крестообразной отверткой.
• Вынимаем все, что содержится внутри корпуса инструмента.
• Отсоединяем кнопку реверса.
• Демонтируем переключатель скоростей.
• Отсоединяем движок и редуктор.

Как разбирается патрон + (Видео)

Если фиксирование патрона конусное, тогда убирается он просто – путем аккуратных ударов молотком по блок-корпусу. Если крепеж резьбовой, понадобятся следующие шаги:

• По часовому направлению выкручиваем винтик с левой резьбой.
• Сдавливаем шестигранник в тисках, кладем на него ключ и производим удары молотком. Подобным образом патрон должен сдвинуться с исходного положения. Можно выбрать еще один вариант:
• Положить шуруповерт на ровную поверхность, на стол, например.
• Включить его.
• Понаблюдать, сдвинулся ли патрон со стола. при ударах шестигранника.

Также случается, что все перечисленные выше методы не работают, и тогда остается одно – разобрать шуруповерт, после чего:

• Изъять редуктор и шпиндель;
• Расположить узел в зажимы тисков;
• Возьмите трубный ключ, а затем отсоедините патрон.

А если в редукторе обнаружился мусор, тогда нужно так и поступать.

Как разобрать аккумуляторную батарею + (Видео)

1. Отсоединить шурупы на дне коробки.
2. Открыть коробку.
3. Проверить и отбраковать составляющие.
4. Осуществить замену и обратно собрать.

Крепежные винтики на нижней стороне могут варьировать в количестве, начиная от четырех до шести. Зачастую откручиваются крестообразной отверткой. Винты бывают различной длины. Это необходимо учесть, чтобы в ходе сборки не спутать их между собой. На некоторых модификациях можно встретить неразборный корпус. Тогда изучите всю поверхность и найдите специальную полосу, по которой проходит заводское склеивание. Далее надо взять крепкий ножик и ввести его в паз, слегка пошатывая в стороны. Если корпус переломился на верхнюю и нижнюю часть – вскрытие прошло успешно. Не проблема, если это случится мимо паза. Все расхождения можно склеить хорошим суперклеем. Верхняя часть корпуса вмещает в себе несколько частей для аккума. На каждом из таких компонентов измеряется напряжение, которое непременно должно быть в диапазоне оптимального уровня. Если отличие свыше 10%, такой аккумулятор нуждается в замене.

Каждый производитель стремится создать инструмент, который будет максимально удобным в рабочем процессе, создавая обширный ассортимент моделей – от шуруповертов базового уровня до профессиональных образцов.

Шуруповерты Хитачи ставят в приоритет отменное качество сборки, а также практичность своих инструментов. Модельная коллекция аккумуляторных шуруповертов от компании Bosch практически ни чем не отличается, от собратьев, которые имеют шнур для подключения к 220 В. Оборудованные переключателями режимов, а также кнопкой выключения и опцией акселератора, шуруповерты бош – отличное решение для дома и для профессионального использования. Кроме того, отлично зарекомендовали себя такие марки как Интерскол, Макита, Cmi, Зубр.

Ремонт патрона и других частей шуруповерта «Макита»

Здесь будут рассмотрены шуруповерт от известного бренда «Макита», опишем его технические свойства и общее устройство, поведаем об главных дилеммах и дефектах, возникающих в процессе использования инструмента, кроме того что, как на дому диагностировать поломку и отремонтировать тот либо другой элемент шуруповерта.

Шуруповерт «Макита»

Описание, общая информация

Компания «Макита» производит разные электроинструменты, посреди которых считаются шуруповерты. Свою историю компания начала начиная с XX века, и и сейчас она продолжает веселить потребителей своими продуктами качественной работы. Необходимо рассмотреть общие черты и свойства моделей этой конторы.

Шуруповерты «Макита» отличаются большой мощностью. Усредненный показатель частоты хода для разных моделей составляет около 2300 об/мин, что является хорошим показателем, сравнительно с остальными марками. Вес большинства моделей инструментов лежит во время 1,5 кг. Его малая масса гласит что, что таким инвентарем будет комфортабельно работать. Производитель позаботился и об удобстве работы в плохо освещенных помещениях, сделав у большинства моделей подсветку светодиодами. Раздельно стоит выделить вид ручки для удержания на весу этих инструментов. Вы, они делаются обрезиненными, по этой причине их комфортно держать в кисти, соответственно, процесс работы проходит намного легче.

Недочетом этих шуруповертов является мощная вибрация ручки во время работы, дополнительно их недолговечные батареи. Сегодня, стоимость на продукцию этой компании является достаточно высочайшей, что важно для российского потребителя.

Схема, устройство шуруповерта «Макита»

Разглядим устройство шуруповерта на определенной модели 6271D. Схему этой модели представляем на рисунке ниже.

Схема 1

На схеме представлены:

1. Рычаг переключения
2. Узел корпуса
3. Фирменная табличка
4. Винт
5. Пружина
6. Рычаг переключения реверса
7. Кнопка запуска
8. Контактная клемма
9. Винт
10. Быстрозажимной патрон
11. Редуктор в сборе
12. Электродвигатель
13. Винт
14. Узел корпуса
15. Зарядный узел
16. Аккумулятор

Читайте так же

Современный шуруповерт является сверхтехнологичным устройством. Принципиальные элементы конструкции:

• Съемный аккумулятор
• Обрезиненная ручка ручки
• Мощнейший электродвигатель
• Железный планетарный редуктор
• Кнопка плавного запуска
• Кнопка переключения реверса
• Регулятор вращающего момента

Это главные составляющие конструкции шуруповерта, которые входят в базисную комплектацию хоть какой модели шуруповерта.

Разборка шуруповерта «Макита»

Для разборки шуруповерта для вас будет нужно крестовая отвертка и мало личного времени. Чтоб разобрать шуруповерт стопроцентно, нужно:

• открутить винты крепления корпуса;
• снять составной механизм кнопки запуска;
• снять электродвигатель вкупе с редуктором;
• отсоединить редуктор от мотора, раскрутив скрепляющие их болты.

Для разборки аккума шуруповерта требуется раскрутить болты, соединяющие корпус, или поделить соединения корпуса на клеевой базе используя паяльничка. Снутри аккума находится несколько никель-кадмиевых батарей, имеющих определенную емкость и несущих заряд. Для которого предназначена конструкция ремонта аккума требуется их смена на новые.

Смена патрона на Makita 6271d

Патрон GEKO G00521 2-13mm 1/2-20UNF Makita 6271d 12v NiCa.

Разборка быстрозажимного патрона

Композиция Fig Leaf Times Two принадлежит исполнителю Kevin MacLeod. Лицензия: Creative Commons Attribution .

Патрон изменяется при помощи отвертки и шестигранного ключа. Поначалу отверткой вы раскручиваете крепежный винт в патроне, вращая ее по часовой стрелке. Потом вставляется шестигранник, врубается кнопка реверса, зажимается, и позже патрон просто поддается.

Неисправности шуруповерта «Макита»

Более нередкие поломки шуруповерта конторы «Макита» последующие:

• Не врубается шуруповерт. Здесь и так то что остается сделать нашему клиенту ясно. Начало всего необходимо оглядеть аккумулятор, а кроме того контакты и соединения в корпусе, проводку. Выполнить проверку для вас поможет мультиметр.
• Не работает кнопка реверса. Это значит, что вы не можете или закручивать, или выкручивать саморезы и болты. Тут вам необходимо проверить мультиметром сопротивление кнопки, поставив щупы на входной и выходной провода кнопки.
• Не работает регулятор оборотов. Здесь обороты будут или повсевременно понижены, или повсевременно завышены. Тут бывают виноватыми регулирующий транзистор либо щетки. Нужен зрительный осмотр деталей.

Ремонт шуруповерта «Макита»

Ремонт кнопки шуруповерта «Макита»

Читайте так же

Кнопка включения-выключения инструмента является сложным электрическим механизмом. Она состоит из нескольких составляющих ее частей:

• кнопки запуска;
• кнопки реверса;
• кнопки переключения скорости оборотов;
• кнопки плавного запуска мотора.

Выполняя ремонт кнопки поначалу нужно ее разобрать, раскрутив винты крепления корпуса и отсоединив аккумулятор. Вследствии этого вам необходимо проверить соединения и контакты на предмет наличия загрязнений, прочистить их. Если проход если зачистка контактов не посодействовала убрать делему, кнопку следует сменять в сборе.

Ремонт зарядного устройства шуруповерта «Макита»

Выполняя ремонт зарядного устройства нужно раскрутить винты, скрепляющие крышки корпуса. Снутри находится интегральная схема с контактами. Поначалу нужно проверить трансформатор тестером. Для этой цели вам нужно замерить напряжение на выходе. Позже следует прозвонить кабель, чтоб исключить его перелом. Потом проверяются первичная и вторичная обмотки трансформатора и предохранитель. Собирать его необходимо в оборотной последовательности.

Ремонт аккума шуруповерта «Макита»

При выполнении ремонта аккума крестовой отверткой раскручиваем винты крепления корпуса. Снутри корпуса находится несколько банок. С применением зрительного осмотра нужно оглядеть их и выявить нарушения геометрии, такие как вздутие, к примеру. Тестируем банки посредством мультиметра на предмет наличия остаточного заряда. При его отсутствии банка заменяется на новейшую.

Ремонт редуктора шуруповерта «Макита» (схема)

Для съема редуктора нужно разобрать корпус, открутив крестовой отверткой винты. Вынимаем кнопку запуска, кнопку переключения реверса, отсоединяем болты крепления мотора к редуктору. Потом необходимо вытащить содержимое редуктора (разные шестерни), шайбу переключателя скоростей. При осмотре пустого редуктора отдельное внимание стоит уделить зубьям, размещенным по окружности корпуса редуктора. Если проход их истертости, редуктор не будет иметь возможности делать свою функцию: неправильно работает переключатель скоростей. Для восстановления зубьев нужно использовать болты маленького размера, вставив их к району уникальных пластмассовых. Собирать редуктор нужно в оборотной последовательности. Схема редуктора представлена на рисунке ниже. У него представлена общая схема редуктора.

Схема 2.7

Щетки на шуруповерт «Макита»

Щетки, применяемые для шуруповерта, имеют графитовую базу. Их цена сегодня варьируется во время 2–5 у. е. Находятся они в корпусе электродвигателя и представляют из себя два графитовых кубика, закрепленных на железных пластинках. При насыщенной работе они изнашиваются и истираются.

Выполняя ремонт своими силами их конечно выточить ратфилем из щеток от другого инструмента, к примеру, авто стартера. После выточки их следует воткнуть в щеткодержатель и поставить к району, собрав движок.

Быстрозажимной патрон «Макита»

Таковой патрон применяется для зажима биты с цилиндрическим хвостовиком. Такой патрон отличает легкость установки. Он устанавливается практически одним движением руки. Применяется для сверл поперечником от 1-го до 10 мм. Это подвижный элемент конструкции в инструменте, потому он нередко ломается. Чтоб его разобрать, требуется прочесть советы, описанные сначала статьи, по разборке патрона с помощью шестигранного ключа и крестовой отвертки. Стоимость этого изделия составляет около 20 у. е.

Материал данной статьи вышел большим. Тут мы обрисовали нашему клиенту остается вероятные препядствия, возникающие при эксплуатации шуруповертов компании «Макита», поведали, как их убрать в домашних условиях, раздельно побеседовали о различных конструктивных элементах, составляющих базу хоть какого шуруповерта. В материалах статьи приведены схемы редуктора и общего устройства шуруповерта. Возлагаем надежды, что информация будет для вас полезной.

У домашнего мастера и хозяина в доме есть множество полезных и удобных инструментов. Одним из них, несомненно, является шуруповерт. Его часто используют для сборки мебели, при различных работах в быту и на строительных объектах.

Это очень надежная техника, но и как любой инструмент он иногда ломается. В некоторых случаях его можно временно заменить низкоскоростной электродрелью, а само неисправное изделие отнести в сервисный центр. На это может уйти не только много времени, но и лишние средства.

Всегда есть вариант произвести ремонт шуруповерта бош своими руками.

Конструкция шуруповерта

Перед ремонтными работами необходимо изучить в теории устройство шуруповерта макита, например.

Моделей этих инструментов на рынке очень много, но принцип действия и конструктивные особенности похожие.

Все шуруповерты имеют следующие узлы:

• Электродвигатель.
• Редуктор планетарный.
• Блок питания.
• Многофункциональная кнопка «Пуск».
• Переключатель реверсный.
• Регулятор усилий.

Главным управляющим элементом считается пусковая кнопка. Она выполняет несколько задач: замыкает цепь питания электродвигателя и управляет регулятором оборотов.

Сила и глубина нажатия регулируют скорость вращения шпинделя. Это важный показатель в работе устройства. Чем дальше нажата пусковая кнопка, тем больше мощность инструмента.

Внутри корпуса расположен электронный регулятор, состоящий из ШИМ генератора. Этот элемент размещен на плате. Вдоль платы передвигается контакт, которым завершается кнопка «Пуск».

От положения контакта зависит передаваемая величина уровня импульса на ключ. Ключом является полевой транзистор. Принцип действия интуитивно понятный: чем сильнее нажата кнопка, тем больше значение импульса. Транзистор с увеличением импульса все больше открывается и увеличивает напряжение, подаваемое на электродвигатель.

Электрический двигатель представляет собой устройство в цилиндрическом корпусе. Питается электродвигатель от сети постоянного тока. Чаще всего в шуруповертах применяются коллекторные однофазные устройства непрерывного тока. Они просты в изготовлении и надежны.

Мотор состоит из:

Щетки принимают на себя направление тока. При изменении полярности подаваемого напряжения происходит смена направления вращения мотора — реверс.

За реверс отвечает переключатель. Его удобно использовать не только при закручивании, но и откручивании винтов и шурупов.

Редукторный отдел понижает высокие обороты электродвигателя. И передает пониженное вращение на вал патрона. Редукторы могут быть планетарными и классическими. Наиболее распространены планетарные.

Планетарные редукторы состоят из:

• Кольцевой шестерни.
• Солнечной шестерни.
• Водилы.
• Сателлитов.

Водило вращается за счет сателлитов, которые действуют с помощью зубчиков солнечной шестерни. А сама солнечная шестерня работает от вала якоря.

Планетарные редукторы изготавливаются из металла или износоустойчивого пластика. Обычно рассчитаны на две скорости.

Режим первой скорости используется при закрутке или раскрутке саморезов. На второй скорости происходит сверление. Сверлить можно дерево, пластмассу, металл.

От регулятора усилий зависит скорость закручивания изделий. Наиболее популярна шестнадцати ступенчатая градация. Регулируя ее, можно точно определить актуальную скорость затяжки при работе с конкретным материалом.

Питается инструмент от габаритных аккумуляторов. Напряжение, в зависимости от модели, составляет от девяти до восемнадцати вольт.

Основные причины неисправностей

Перед диагностикой, починкой и разборкой инструмента нужно подготовить:

• Мультиметр.
• Зажимы.
• Запасные детали.
• Бумагу наждачную.

Возможные неисправности можно разделить на две глобальные группы: механические поломки и повреждения электрической части.

В большинстве случаев неисправности характеризуются:

• Аккумулятор перестал вырабатывать энергию.
• Сломалась кнопка «Пуск».
• Перегорел якорь.
• Слышны раздражающие скрипы и свист во время вращения патрона.
• Зажимный патрон начинает стучать.
• Не получается регулировать количество оборотов.
• Не переключается режим реверсии.
• После выключения инструмента двигатель продолжает вращение.
• После включения происходит подклинивание.

После появления признаков неисправности требуется разборка шуруповерта, его осмотр, тестирование и ремонт. При внимательности и усидчивости провести ремонт шуруповерта интерскол или другой марки вполне возможно.

Ремонт электрической схемы

Проблемы с электроникой выражаются в невозможности включения инструмента, отказа переключений реверсного режима, проблемах при регулировке количества оборотов.

При проведении диагностики электронной части надо иметь определенные навыки работы с электрическими сетями и схемами. И тогда удастся починить инструмент хитача, зубр или любой другой.

Если инструмент не реагирует на кнопку «Пуск», то начинают поиск неисправностей с аккумулятора.

Сначала аккумулятор надо попытаться зарядить в зарядном устройстве. Затем измерить напряжение батарей с помощью мультиметра. Величина напряжения должна точно совпадать с заявленным номиналом батареи. Если показатель гораздо ниже, то необходимо определиться какой элемент неисправен: зарядное устройство или аккумулятор.

Зарядное устройство тоже проверяется тестером. К клеммам зарядного устройства подключается мультиметр и меряется напряжение при холостом ходе. Величина напряжения должна быть выше на несколько значений (до двух вольт), чем номинальное напряжение, написанное на корпусе устройства. При отсутствии напряжения однозначно неисправен зарядник.

Менять элементы аккумулятора имеет смысл, если в наличии есть лишний неработающий аккумулятор. Тогда недостающие элементы можно вытащить из него. Приобретение новых элементов необоснованно, потому что их цена сопоставима со стоимостью нового аккумулятора.

Для починки зарядного устройства необходимы более глубокие знания электроники.

Если аккумуляторы с зарядным устройством нормальные, инструмент следует аккуратно разобрать.

При разборке нужно запоминать, как были собраны детали, чтобы потом правильно их собрать.

Правильней всего перед началом ремонта и диагностики зарисовать схему расположения узлов, контактов, шурупов, пружин.

Визуально осмотреть контакты. Нет ли среди них потемневших. При обнаружении темных или грязных контактов нужно их зачистить наждачной бумагой. Отдельное внимание надо уделить качеству пайки.

От пусковой кнопки к клеммам батареи тянутся два проводочка. При вставленном аккумуляторе меряется напряжение входов кнопки. Если есть напряжение, блок питания вынимается и закорачиваются входы к батарее. Измеряется сопротивление на кнопочном входе. Вариант, когда показатель сопротивления близок к нулю означает, что кнопка в порядке.

Если кнопка работает, значит, проблема в других узлах схемы либо в щетках. Если же мультиметр показывает обрыв, то необходим ремонт кнопки или ее замена. Чаще всего испорченной оказывается кнопка, поскольку она является наиболее активно используемой.

При неработающем реверсе порядок действий проходит по аналогичной схеме. Щупы тестера прикасаются ко входу кнопки и контакту мотора. После чего рукоятку переключателя приводят в активное действие. Если сопротивления нет, то проблема в контактах реверса. Если стрелка прибора отклонится, то реверс исправен.

Нет регулировки оборотов, но при этом электродвигатель показывает максимальную скорость? Значит, не работает либо кнопка, либо регулирующий транзистор.

Если после проверки всей электрической цепи проблемы не обнаружены, но шуруповерт не работает, то существует вероятность, что неисправность связана с щетками. Щетки во время интенсивной работы инструмента стираются. При уменьшении длины на сорок процентов щетки требуют замены. Их возможно припаять, но припой должен быть только тугоплавкий.

После устранения вышеперечисленных проблем, проверяется работа устройства. Если работоспособность не восстановлена, значит, надо проверять электродвигатель.

Диагностика электродвигателя

Для этого двигатель отсоединяют от кнопки и замеряется величина сопротивления двигателя. Когда прибор «молчит», значит, произошел обрыв намотки. Надо менять двигатель либо перематывать обмотку.

Чтобы убедиться в работоспособности якоря, измеряют сопротивление на двух рядом стоящих пластинах коллектора. Необходимо последовательно, по всей окружности прозвонить все пластины. При нахождении двух пластин, у которых сопротивление значительно выше нуля — якорь неисправен. Требуется замена или ремонт.

Ремонт механических частей

Кроме электрических неисправностей, шуруповерты часто имеют механические повреждения.

Механический ремонт шуруповерта своими руками и диагностика вполне возможны в обычных бытовых условиях.

Иногда достаточно разобрать устройство, почистить от пыли и грязи, смазать трущиеся детали и инструмент будет продолжать радовать заботливого хозяина.

Бывает, что инструмент при холостых оборотах ведет себя в штатном режиме, а при нагрузке идет сбой или вал патрона просто прокручивается.

Часто появляются необычные звуки при включенном инструменте или трещетка. Это говорит про износ подшипников или втулок. Инструмент разбирается и эти детали осматриваются. Если втулка или подшипник имеют явно видимые дефекты, то они требуют замены.

Если при работе слышен непонятный скрежет или инструмент заклинивает, то сломался редуктор.

Виды неисправностей редуктора:

• Повреждения подшипников или втулок.
• У шестеренок стерлись зубья.
• Искривление вала.
• Штифт сателлита деформирован.

Если погнулся вал редуктора или сильно износились подшипники, то это вызывает биение патрона.

Во время эксплуатации зубья муфт изнашиваются. Начинается проскальзывание и при некоторых режимах вращения не происходит затягивание. Тогда требуется замена муфт.

Неисправные элементы редуктора ремонту поддаются редко. Чаще всего вместо них ставят новые или редуктор полностью меняется.

Ремонт редуктора шуруповерта своими руками выполнить нетрудно. Необходимо терпение, аккуратность и тогда можно отремонтировать любое неисправное устройство.

причины неисправностей, как разобрать шуруповерт, редуктор, ремонт кнопки, трещотки своими руками, как проверить двигатель

Шуруповерт – многофункциональный электроинструмент, помогающий при сборке мебели, проведении мелкого ремонта или в выполнении иных задач. Но это устройство со временем ломается. Если нет денег на ремонт или приобретение нового устройства, попробовать починить его можно своими руками. Для этого стоит знать, какие неисправности характерны для инструментов этого типа и понимать, как их правильно устранить.

Основные причины неисправностей

Шуруповерты бывают сетевые и аккумуляторные. Их основные неисправности практически одинаковые, а отличия связаны с типом питания.

Сетевой шуруповерт

Если устройство не включается, сначала проверяют состояние розетки, а затем, если она исправна, осматривают вилку. Часто шуруповерт не запускается, потому что подгорают контакты. Если оба узла целы, следует осмотреть кабель, убедиться, что он цел, не перебит или не перегнут. Также возможными причинами могут быть неисправная кнопка включения, стершиеся электрощетки или перегоревшая обмотка двигателя.

Если техника искрится, нужно искать дефект в якоре, электрощетках или коллекторе мотора.

Самостоятельно запускающийся шуруповерт сообщает о том, что произошла поломка кнопки включения.

При люфте патрона причина в повреждении редукторного вала. Если патрон заклинен и извлечь сверло или биту невозможно, это означает, что зажимные кулачки заклинены. Причина – отсутствие смазки или поломка внутренних узлов патрона. Если этот механизм прокручивается, дело в неисправности редуктора.

При дефекте трещотки осматривают лепестки ее блокиратора, пружину и штифты.

Аккумуляторный шуруповерт

Если техника не включается, проверяют зарядное устройство и исправность батареи. При быстрой разрядке ее состояние диагностируют с помощью специального тестера.

Другие неисправности шуруповерта аккумуляторного типа аналогичны сетевой технике.

Как разобрать

Разборка шуруповерта выполняется на столе или иной ровной поверхности, чтобы избежать потери деталей или крепежа.

Шуруповерт

Чтобы разобрать шуруповерт, сначала необходимо извлечь аккумулятор, а потом выкрутить все винты. Затем корпус осторожно раскрывают, стараясь не повредить конструкцию. Если возникают затруднения, нужно еще раз осмотреть устройство. Возможно, где-то остался крепеж или же части соединены скобами, которые требуется удалить.

После того, как корпус раскрыт, поочередно снимают детали, раскладывают их на столе в том порядке, в котором они были извлечены. Можно сделать несколько фотографий, чтобы не ошибиться в процессе сборки техники.

Редуктор

О поломке этого узла сообщают сильная вибрация при работе, нехарактерные шумы или другие признаки. Для ремонта потребуется разобрать редуктор шуруповерта. Он включает в себя кольцевые шестеренки, шестерни-сателлиты, а также водилы. Все детали поочередно извлекаются из корпуса, затем тщательно вычищаются, смазываются.

Процедуру проводят на ровной поверхности, извлекая все детали, раскладывая их в правильном порядке, чтобы не испытывать проблем при обратной сборке.

Сама разборка выглядит так: снимается патрон, разбирается корпус, редуктор отделяется от двигателя. Далее убирается пластина, из корпуса извлекаются все детали, выкручиваются болты, соединяющие половины редуктора. Плоскогубцами регулируется диаметр пружины, чтобы улучшить включение передачи. Далее разбирается муфта – снимаются стопорное кольцо, шайбы, насыпной подшипник. Извлекается вал.

Неисправные элементы после разборки меняются на новые. Иногда, например, при искривлении вала, необходимо приобретение нового редуктора.

Двигатель

Если мотор не работает, проблема обычно связана с щетками, реже – с обмоткой якоря. В первом случае щетки меняются на новые. Во втором – потребуется поменять сам двигатель. Шестерня, запрессованная на валу этого узла, остается целой, ее нужно отсоединить специальным съемником или подручными инструментами. Затем деталь одевают на новый двигатель, используя молоток и твердую поверхность.

Кнопку

Ремонт кнопки шуруповерта обычно нецелесообразен, но иногда достаточно ее просто разобрать и тщательно почистить. Условно она включает в себя три узла:

• кнопка управления включением и выключением, а также регулировки оборотов;
• рычаг плавного пуска;
• кнопка реверса.

Если деталь разборная, чтобы разъединить ее, нужно отыскать пластмассовые защелки и отогнуть их. Неподлежащую разборке кнопку меняют на новую.

Как проверить двигатель и кнопку мультиметром

Чтобы определить работоспособность кнопки и двигателя, используется мультиметр.

Чтобы выполнить диагностику мотора, редуктор и проводку, соединяющую деталь с пусковой кнопкой, отсоединяют, а затем замеряют сопротивление обмотки якоря. Если показания отсутствуют, это сообщает об обрыве обмотки. Если цифры на экране очень низкие – произошло короткое замыкание.

Чтобы проверить мультиметром кнопку, проводку, соединяющую ее входные клеммы с аккумулятором, скручивают, а к выходам подключают щупы тестера. Прибор переводят в режим измерения сопротивления и включают. Если значения на дисплее близки к нулю, деталь исправна. При поломке экран показывает бесконечность.

Как отремонтировать

Если невозможно включить шуруповерт, это означает, что проблема относится к электрической части. У сетевых инструментов последовательно проверяют розетку, вилку, шнур питания, кнопку, двигатель. На аккумуляторных диагностируют зарядный блок, аккумулятор, кнопку питания, мотор.

Проблемы с механической частью (посторонние звуки, шумы, вибрация) связаны с неисправностями редуктора, трещотки или зажимного мотора.

Зарядный блок

Если аккумуляторный шуруповерт не запускается, батарею извлекают, ставят заряжаться, а через пару часов проверяют ее работу. При сохранении проблемы диагностируют зарядное устройство (ЗУ) и аккумулятор, используя мультиметр.

Чтобы проверить ЗУ, на тестере выбирают измерение постоянного напряжения, устанавливают номинал 20 В (или 200 В, если номинал аккумулятора 24 В). Далее ЗУ включают в сеть и замеряют напряжение на выходных клеммах. Значение должно превышать параметры батареи примерно на 2В. Если значения ниже или показания отсутствуют, ЗУ неисправно. Отремонтировать его очень сложно, если нет умений работы с электроникой, поэтому более целесообразно приобретение нового зарядного устройства.

Аккумулятор

Чтобы проверить исправность аккумулятора, достаточно просто заменить его на рабочий и посмотреть, запускается ли техника. Если такой возможности нет, батарею ставят заряжаться и снимают через три-четыре часа. Далее к клеммам подключают тестер и делают замер напряжения на выходе. Если значения на мультиметре ниже, чем номинальные, аккумулятор сломан.

Для начала следует разобрать батарею. Для этого выкручивают винты и разделяют ее на две половины. Если АКБ неразборная, что бывает очень редко, ее утилизируют, а взамен приобретают новую.

Разобрав батарею, пользователь увидит некоторое количество бочонков (банок), в зависимости от напряжения аккумулятора. Номинал каждого из них равен 1 Вольт, чтобы получить 12В или иные значения, банки последовательно соединяют. Далее:

1. Осмотреть контакты между банками. При обнаружении обрывов восстановить цепь.
2. Замерить напряжение на каждом бочонке. Если оно ниже 1 В, этот элемент потребуется отпаять и заменить на аналогичный. Нужные детали можно купить или взять из старой неиспользуемой батареи.
3. Восстановив цепь и поменяв банки, аккумулятор собирают, заряжают и проверяют его работу.

Важно помнить, что в батарее находится электрический ток, поэтому все работы нужно проводить очень осторожно, соблюдая технику безопасности.

Проблемы с кнопкой

Ремонт кнопки шуруповерта потребуется, если ЗУ и аккумулятор исправны. Сначала проверяют напряжение, идущее от батареи к ее клеммам. Если оно отсутствует, ищут поврежденный провод или контакт, иначе проверяют кнопку.

Потребуется закоротить проводку, идущую от аккумулятора к входным контактам кнопки, а к выходным клеммам подключить щупы мультиметра, установленного в режим замера сопротивления и включить прибор. О том, что деталь цела, сообщат нули на экране. Иначе пользователь увидит значение бесконечности.

Если кнопка разборная, ее раскрывают и чистят внутри от грязи, а также проверяют контакты. Часто они подгорают, но после чистки наждачной бумагой работоспособность шуруповерта восстанавливается.

Если контакты сильно обгорели либо кнопка неразборная, стоит заменить ее на новую. Стоит она недорого, поэтому проще признать ее неподлежащей ремонту, чем тратить силы и время на попытку восстановления.

Электродвигатель

Следующий узел, нуждающийся в проверке – это электродвигатель. Обычно в нем стираются щетки, передающие напряжение на якорь двигателя. Если их длина сократилась более чем на 40%, детали меняют. Об этом также свидетельствует искрение, которое можно было заметить внутри корпуса, когда прибор работал. Эти элементы не подлежат ремонту, поэтому их меняют на аналогичные по форме и размеру.

Если щетки целы, причина в самом моторе. Потребуется проверить двигатель шуруповерта мультиметром, измерив сопротивление обмотки якоря. Значение бесконечности сообщает об обрыве обмотки. Эту деталь иногда меняют или перематывают, но проще приобрести и установить новый электромотор, т.к. отыскать якорь под шуруповерт, особенно китайского производства, бывает очень сложно.

Замена щеток

Чтобы поменять щетки, потребуется купить новый оригинальный комплект или подобрать идентичные по форме и размеру. Сам мотор бывает обслуживаемый или необслуживаемый. В первом случае действия просты – достаточно разобрать корпус, извлечь изношенные, установить новые и собрать. Во втором случае процесс сложнее – потребуется отогнуть вальцовку, чтобы извлечь деталь с щетками, затем заменить стершиеся элементы и вернуть их на прежнее место.

Редуктор

Редуктор – это механический узел, используемый для передачи на патрон крутящего момента с оси двигательно-силового блока и состоящий из комплекта шестерней. Если они металлические, деталь лучше починить, а не менять на новую. Узел разбирают, очищают от старой смазки, затем удаляют поврежденные шестерни, а на их место устанавливают новые, аналогичные по размеру. Затем редуктор аккуратно собирают в обратном порядке.

Если при работе слышен скрежет, а устройство дергается, это сообщает об искривлении вала. Появляется ощутимое биение. Редуктор подлежит полной замене.

Трещотка

Это регулировочное кольцо с цифрами, ограничивающее усилие при вращении патрона. Она позволяет настраивать глубину вкручивания самореза, предотвращает износ бит, срезание шлицов у крепежа. Каждая цифра обозначает определенное усилие – чем она больше, тем выше сила действия. Последний значок – это рисунок сверла, на нем установлен максимальный крутящий момент.

Ремонт трещотки шуруповерта своими руками состоит из внешнего осмотра, проверки целостности всех элементов, удаления загрязнений и последующей смазки.

Быстрозажимной патрон

Патроны в шуруповертах отличаются типом крепления.  Первый — Конус Морзе — обозначен символами «1-6 B10». Чтобы его выбить, наносят молотком удары по корпусу.

Другие два типа деталей крепятся резьбовым соединением или им же, но с фиксирующим винтом. Чтобы их снять, разжимают кулачки и выкручивают по часовой стрелке винт при его наличии. Далее в кулачках зажимают 10-мм шестигранный ключ Г-образной формы и наносят по нему удары молотком. Резьба смещается, а патрон выкручивается.

Если узел неисправен, об этом сообщают люфт или перекос зажатых бит, а также неровное выдвижение кулачков. Для устранения проблемы патрон разбирают, вытащив из основания пластиковую заглушку. Если она металлическая, ее выбивают ударом молотка. Далее снимают конусную гайку, выкручивают зажимные кулачки и проверяют резьбу на обеих деталях. Если она нарушена, поврежденные элементы заменяют.

В продаже кулачки или конусная гайка встречаются редко. Для замены их снимают с другого инструмента. Поэтому обычно патрон просто меняют на исправный.

Какие неисправности не подлежат ремонту

Неисправные детали чаще всего не ремонтируются. Целесообразно приобрести новые оригинальные или аналогичные элементы и установить их взамен поврежденных, чтобы не тратить время и силы на устранение поломки. Это касается неразборной кнопки питания, двигателя при обрыве обмотки якоря, искривленного вала редуктора, поврежденных частей патрона и т.д. Также не следует самостоятельно чинить зарядное устройство без соответствующего опыта.

Причины поломок разных марок шуруповертов

Обычно шуруповерты ломаются по общим причинам, независимо от их марки и стоимости. Чаще всего они связаны с неправильными действиями пользователя. Среди них:

1. Ошибки в эксплуатации. Технику используют только по назначению. Если маломощным прибором начать сверлить бетон, он проработает всего два-три дня.
2. Превышение допустимого времени работы. Шуруповерты предназначены для домашнего и профессионального использования. Первые должны работать не более пары часов в день, вторые допускается эксплуатировать дольше.
3. Несоблюдение правил хранения. Технику запрещается держать в сырых и холодных помещениях. Влага приводит к окислению механических и электрических частей, а холод разрушает аккумуляторы. Помимо сырости, устройства боятся прямых солнечных лучей. Перегревшиеся шуруповерты с высокой вероятностью сгорят во время работы.
4. Неправильная зарядка батарей. Не допускается оставлять их в течение долгого времени разряженными, а также превышать время зарядки. Не реже четырех – восьми раз в месяц инструмент запускают и позволяют ему недолго поработать.

Соблюдая рекомендации по уходу и использованию, владелец техники обеспечит ей долгий срок службы, независимо от того, в Китае или в Европе она была произведена.

При поломке шуруповерта провести диагностику устройства и выполнить его ремонт можно самостоятельно. Большинство сломанных деталей починить невозможно или достаточно сложно, поэтому их потребуется поменять на исправные. При покупке запчастей нужно проверять, чтобы новые элементы соответствовали старым. Если это не так, в лучшем случае технику не получится собрать, а в худшем – она будет полностью испорчена.
