Заземление ванны: акриловой, чугунной, гидромассажной

В современных квартирах возникла такая проблема, как заземление ванны. Разберемся, что это такое и для чего необходимо. Дело в том, что сегодня мы стараемся установить в ванной некоторые бытовые электроприборы, например, бойлер, джакузи, стиральную машину или даже ванну с подогревом. Многие женщины в ванной пользуются феном. Следовательно, возникает необходимость устанавливать электрические розетки, тянуть проводку, а ванна, поскольку она чаще всего металлическая, является прекрасным проводником электрического тока. А если этот проводник сработает в то время, когда вы моетесь?

Наверняка, вы уже сталкивались и с ситуацией, когда корпус ванны «пробивает» ток, и ощущения от такого прикосновения вряд ли вызвали удовольствие. В общем, в таком случае необходимо заземление ванны в квартире.

Содержание

1. Как происходит заземление
2. Заземление разных видов ванн
3. Материалы для заземления

Как происходит заземление

Заземление происходит с помощью определенного приспособления, которое способно увести электричество в землю и тем самым обезопасить пользователя.  Примером такого заземления может служить металлическая цепь, торчащая из багажника автомобиля и волочащаяся по земле. Ее используют на тот случай, если в машину ударит молния. Наверняка, вы видели это сами.

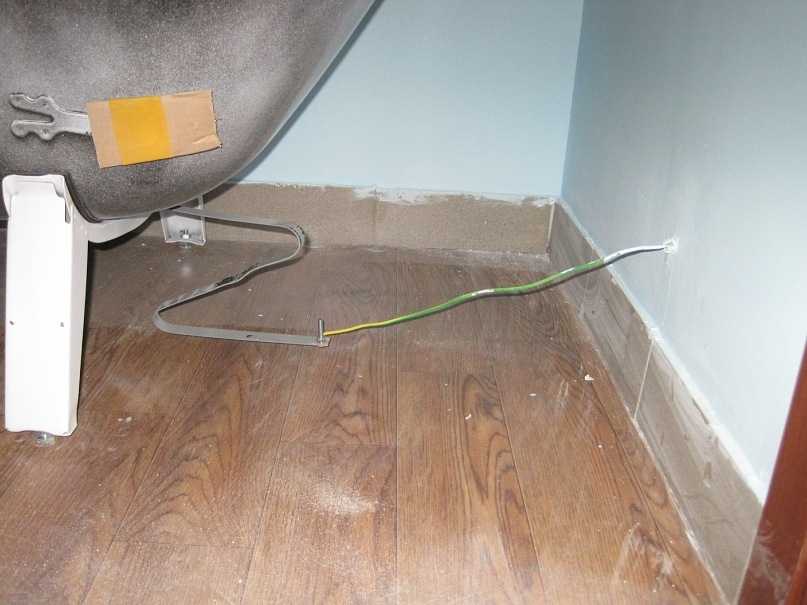

схема устанвки проводника

• Итак, в плане электропроводности ванную можно считать самым опасным местом в доме, так как там большой процент влажности, много металла и электроприборов.
• Поэтому, обязательно пригласите электрика и проконсультируйтесь с ним о способах заземления.
• Кроме того, при установке всех электроприборов в ванной, проведении электропроводки и монтаже розеток и выключателей нужно вызывать электрика со специальным допуском.

В те времена, когда о пластиковых водопроводных трубах даже не слышали, заземление тоже проводили, но делали это примитивно. Тянули проводник от ванны к металлическому стояку. Но сегодня такой способ не имеет смысла. Ведь соседи внизу в любой момент могут сделать ремонт и заменить металлический стояк пластиковым.

Заземление разных видов ванн

Как же сделать заземление в ванной комнате? От ванны должно идти специальное соединение с заземляющей шиной, расположенной на входном щитке – распределителе. Его называют заземляющей перемычкой.

К каждому виду ванны нужно применять и свой вид заземления. Рассмотрим все варианты:

Если у вас не ванна, а душевая, причем душ присоединен к моментальному водонагревателю, которые, как правило, имеют большую мощность, чем бойлер, накапливающий воду, то и ему необходимо заземление.

На форумах в сети интернет встречается такой вопрос: можно ли сделать заземление ванны через слив или через водопровод, если трубы металлические? Мнения бывают полярно противоположны, но ответ здесь однозначный: нет, нельзя, причем, категорически, заземлять ванну или электрооборудование через любые коммуникации, связанные с водой.

Материалы для заземления

Еще один важный момент – выбор провода для заземления:

•  Это должен быть жесткий кабель с площадью сечения 6 кв/мм.
• Изоляция желтая с зеленым, сделанная из ПВХ.
• Длина кабеля должна быть 2 метра или больше, но не слишком длинной, чтобы избежать прорывов.
• Чтобы все провода не бросались в глаза и не портили вид отремонтированной ванной, заземление нужно проводить на невидной стороне ванны или прятать за экраном, в тумбочке или за панелями.

Пусть электрик установит в вашем доме устройство защитного отключения тока (УЗО). При малейшем нарушении изоляции УЗО отключит ток, и вы не пострадаете.

Если вы все же не особо разобрались, как делать заземление в ванной, вызовите электрика. Он все сделает по правилам и сам закупит необходимые материалы.

Нужно ли заземлять чугунную, металлическую или акриловую ванну

Нужно ли заземлять ванну? Этот вопрос, волнует многих людей, собравшихся делать ремонт в своем доме. Оборудование современных квартир отличается наличием всевозможной бытовой техники и электроники. Для удобства их подключения в доме или квартире повсеместно устанавливаются розетки, в том числе и ванной комнате. Заземление ванной убережет от внезапно возникших разрядов тока, и избежать такой распространённой проблемы, когда кран в ванной бьет током.

• Что такое заземление ванны и зачем оно необходимо?
• Как заземлить ванну?
• Заземление ванны старого образца
• Заземление чугунной ванны
• Заземление акриловой ванны
• Выравнивание потенциалов ванной комнате

Что такое заземление ванны и зачем оно необходимо?

Заземление ванной

Современная ванна относится к одному из самых опасных мест в доме. В большинстве случаев, их изготавливают из металла, являющегося хорошим проводником электротока. Часто розетки и дополнительные выключатели света для удобства устанавливаются в непосредственной близости к самому корпусу чаши. Возникает определенный риск для здоровья человека (поражение током). Поэтому чтобы избежать внезапного появления электрического разряда, нужно выполнить заземление ванной в квартире.

В нашей стране требования к проведению данной процедуры регламентируются специальными нормами и правилами. Поэтому лучше всего обратиться за помощью и консультацией к опытным профессионалам. По своей сути, заземление ванны является соединением корпуса чаши с проводом, имеющего в свою очередь соединение с землей (полом). Если оно есть, то внезапно появившийся на корпусе заряд (с том числе и статистический) «уйдет» в пол, не причинив неприятностей.

Как заземлить ванну?

Схема подключения заземления в ванной

В былые времена заземление в ванной комнате делали самым примитивным способом: протягивали проводник от ванны к водопроводному стояку. Сегодня вся система водоснабжения изготавливается из полипропиленовых (пластиковых) труб, поэтому данный вариант совершенно бессмысленен. От ванной должно проходить особое соединение с заземляющей шиной, которая располагается на щите-распределителе. Как сделать заземление в ванной правильно? Все зависит от материала сантехнического изделия.

Заземление ванны старого образца

Ванны, изготавливаемые в советский период, все еще встречаются во многих квартирах. Однако, как заземлить стальную ванну, произведенную в эти года, и стоит ли это делать, знают не все. Каждое сантехническое изделие старого образца имеет примерно одинаковую конструкцию. Поэтому заземление их производится по стандартной для них схеме.

Реклама

В ножку ванны продевается заземляющая перемычка. Если ножка цельная, то предварительно в ней просверливается сквозное отверстие. Затем для перемычки делается закреп с помощью гайки и болта. В качестве заземляющей части используется многожильный провод, другая часть которого примыкает к распределителю на стене, установленного вне ванной комнаты. Так же для наглядности процесса, о том, как сделать заземление ванны можно узнать, обратившись к видео материалу:

Заземление чугунной ванны

Заземление чугунной или металлической ванны

Нужно ли заземлять чугунную ванну? Ответ очевиден – нужно. Чугун — это металл, следовательно, он так же, как и любой другой из материалов данной категории, является прекрасным проводником электрического заряда.

И в один прекрасный момент данное свойство может привести к очень неприятной проблеме: «вода в ванной бьется током».

Вся современная сантехника из чугуна уже имеет специальное приспособление (лепесток) для подсоединения заземляющего провода. Крепление его изначально предусматривает применение болта и гайки. В дальнейшем заземление чугунной ванны происходит по стандартной вышеописанной схеме.

Обратите внимание! Необходимо обязательно произвести монтаж системы заземления в том случае, если смеситель с душем подсоединяется к моментальному водонагревателю, который отличается от накопительного бойлера большей мощностью.

Заземление акриловой ванны

Точка заземления акриловой ванны

Акриловая ванна является последним новшеством современной сантехнической индустрии. Ценность материала лежит в довольно легком весе и низкой себестоимости (если сравнивать с изделиями из других материалов). Акрил не является металлом и не проводит электроток.

Однако, ввиду пластичности материала, и во избежание деформации формы ванны, ее устанавливают в специальный каркас, выполненный из металла.

Нужно ли заземлять акриловую ванну? Акрил, как и любой синтетический материал, является диэлектриком и может вырабатывать статистическое электричество. Площадь чаши вполне способна накопить большое количество электрозаряда и привести к появлению такой серьезной проблемы, как «вода в ванной бьет током», способного навредить здоровью человека. Поэтому заземление акриловой ванны производится в обязательном порядке путем крепления жесткого многожильного кабеля к металлической каркасной раме.

Выравнивание потенциалов ванной комнате

Система уравнивания потенциалов в ванной комнате необходима для обеспечения ее полной безопасности. Кроме основного контура заземления, предусмотренного в любом строительном проекте современного здания, необходимо создать дополнительный контур для конкретного помещения. Каждый проводник имеет определенный электрический потенциал.

Сам по себе он не представляет опасности. Опасность лежит в их разности между различными металлическими предметами. Чем выше она будет, тем больше вероятность поражения электрическим током человека.

Выравнивание потенциалов в ванной комнате является таким же важным аспектом, как заземлить ванну. Оно представляет собой снижение шагового напряжения на поверхности посредством защитных проводников, проложенных внутри пола помещения или на его поверхности. Они подсоединяются к заземляющему устройству. Также снизить разность потенциалов можно при помощи специального напольного покрытия. Выравнивание потенциалов в ванной или других помещениях должно обязательно производиться специалистом, о некоторых его особенностях можно узнать в следующем видео материале:

видео, схема, требования ПУЭ

Ванная комната в современном частном доме или квартире – одно из самых проблемных помещений с точки зрения электробезопасности. Это связано с повышенной влажностью в сочетании с большим количеством расположенных там электроприборов. Очень часто в этом помещении устанавливают стиральную машину, электрический водонагреватель, есть розетки для питания фенов, электробритв и других приборов. Учитывая тот факт, что санузлы в квартире современного дома очень тесные, при повреждении электрических цепей водонагревателя или стиральной машины на нее легко может воздействовать электрический потенциал. В связи с этим вопрос обеспечения электробезопасности здесь крайне актуален. В этой статье мы решили отдельно рассказать о том, как должно выполняться заземление ванны в квартире и какие требования ПУЭ необходимо учитывать, чтобы защитный контур был смонтирован правильно.

• Требования ПУЭ
• Правила заземления

Требования ПУЭ

В первую очередь необходимо ознакомиться с требованиями Правил устройства электроустановок (ПУЭ) по данному вопросу. Пункт 1.7.57. (см. главу 1.7 ПУЭ) предписывает применение электрических сетей с глухозаземленной нейтралью (на напряжение до 1000 вольт) и системой заземления TN для электроснабжения жилых и общественных объектов. Это означает, что питание однофазных потребителей осуществляется по трехпроводной сети:

• фазный провод;
• рабочий нулевой провод;
Защитный заземляющий проводник
• PE или PEN.

В качестве защитной меры безопасности при непрямом контакте используется так называемая базовая система уравнивания потенциалов. Суть его в следующем. Необходимо выполнить соединение между следующими токопроводящими частями:

• PE- или PEN-проводник, в зависимости от того, используется ли система заземления TN-C или TN-S.
• Устройство повторного заземления, если оно имеется на вводе питания.
• Трубы (металлические) всех коммуникаций. Это касается систем водоснабжения (холодного и горячего), труб отопления и канализации, а также труб газоснабжения.
• Элементы металлического каркаса здания.
• Металлоконструкции для кондиционирования и вентиляции.
• Заземляющее устройство молниезащиты.
• Экранирование телекоммуникационных кабелей.

Кроме того, в рамках дополнительного уравнивания потенциалов (п. 1.7.83.) все открытые токопроводящие части электрооборудования присоединяют к РЕ- или PEN-проводникам, а также к сторонним токопроводящим конструкциям, в том числе к металлической ванне, которая необходимо заземлить. Далее остановимся на том, как сделать заземление ванны в квартире своими руками.

Правила заземления

Для выполнения заземления металлической (стальной или чугунной) ванны в квартире в соответствии с требованиями ПУЭ (п. 1.7.57, п. 1.7.83) необходимо выполнить соединения согласно прилагаемой схеме:

Для того чтобы заземлить все металлические детали в ванной, необходимо предварительно установить коробку уравнивания потенциалов. Сделать его можно из любой клеммной или распределительной коробки, содержащей нулевую шину с необходимым количеством клемм. Коробка подключается к шине PE или PEN, расположенной во входной или напольной плите. Затем подключите к коробке выравнивания потенциалов следующие металлические детали (обязательно заземлите):

• металлический корпус ванны;
• трубопроводы горячего и холодного водоснабжения;
• экранирующая сетка, закрывающая нагревательный кабель теплого пола, если таковой имеется.

Обычно конструкции металлических ванн содержат специальные контактные элементы для крепления к ним грозозащитного троса. Сечение провода для заземления ванны должно быть не менее 2,5 мм2. Для этих целей можно выбрать провод марки ПВ-1. При отсутствии такого контакта его можно изготовить самостоятельно: вварить болт в нижней части корпуса, для последующего монтажа заземлителя под гайку. Для этой цели лучше использовать отлив на корпусе, предназначенный для установки съемной ножки. На фото ниже наглядно видно, как заземлить чугунную ванну в квартире:

Если ванна акриловая, ее можно заземлить с помощью металлического каркаса, на котором крепится чаша. Несмотря на то, что акрил является диэлектриком, он все же способен светиться статическим электричеством, в результате чего от ванны можно получить удар током. Организация охраны позволит защититься от этого.

Кроме того, электрические розетки, расположенные в санузле (как и в других помещениях), должны иметь три контакта, с подключенным РЕ- или PEN-проводником.

Заземление ванны с гидромассажем принципиально не отличается от заземления обычной конструкции. Джакузи оборудована электронасосами, корпус которых следует заземлить, соединив его защитным заземляющим проводником. Схема заземления джакузи представлена ​​ниже:

К сказанному следует добавить, что в соответствии с пунктами 701.415.1, 701.415.2 ГОСТ Р 50571.7.701-2013 установка электрических розеток в санузле в квартира разрешается при соблюдении одного из двух условий:

• розетка подключается к сети через разделительный трансформатор, обеспечивающий гальваническую развязку;
Устройство защитного отключения (УЗО)
• с розеткой, с уставкой дифференциального тока, не более 30 мА.

При чтении ПУЭ возникает закономерный вопрос: как правильно заземлить ванну в квартире, расположенной в старом доме, например, в хрущевке, где нет защитного заземлителя? Событие обязательное или нет? В этом случае необходимо привести систему заземления в соответствие с ПУЭ, то есть перейти на систему TN. Другого ответа на этот вопрос быть не может.

Предостеречь домашних мастеров от неквалифицированных действий в этом направлении. В системах без защитного заземления баню нельзя подключать к трубам водоснабжения, отопления или к самодельному заземлению. Обратите внимание, что система мероприятий, направленных на обеспечение безопасности, в частности, в санузле, указывается в ПУЭ как «система уравнивания потенциалов», а не «заземление». В этом заключается глубокий смысл, выражающийся в том, что целью само по себе является не заземление, а предотвращение возможности попадания человека под действие разности электрических потенциалов.

Система уравнивания потенциалов, как средство защиты, теряет свою эффективность после применения (хотя бы даже эпизодического) водоводов с пластиковыми трубами. В этой ситуации правильно установленное и чутко настроенное устройство защитного отключения поможет защититься от аварии. О том, как подключить УЗО к сети, мы рассказали в отдельной статье.

В видео ниже также можно увидеть мнение специалиста, как организовать заземление ванны в квартире или частном доме:

Это все, что мы хотели вам рассказать о том, как сделать заземление ванны в квартире своими руками. Учитывайте требования ПУЭ и наши рекомендации, чтобы правильно заземлить конструкцию и обезопасить себя!

Наверняка вы не знаете:

• Схемы подключения однофазных УЗО
• Как сделать заземление в ванной
• Как выбрать сантехнику

Опубликовано: 07.08.2017 Обновлено: 25.09.2019 Пока без коментариев

Заземление ванны. Прокладка кабелей и самостоятельный монтаж

Раньше вообще не нужно было заземлять дом, но не сейчас. Для ванной этот вопрос более актуален, так как вода является хорошим проводником электричества. Вы когда-нибудь чувствовали, что прикасаясь к электрическим предметам: стиральной машине, фену и другим, вы ощущали покалывание в кончиках пальцев? Вот еще одно доказательство того, насколько необходимо заземление. Обустроить баню можно самостоятельно.

Необходимость заземления ванны

Начнем с азов. Что называется заземлением? Это защита, которая берет ток с корпуса электроприбора и отводит его на землю. Достаточно большое количество устройств снабжено металлическими канавками, предназначенными именно для заземления.

Почему так необходимо заземлять ванну? Все просто. Вода прекрасно проводит ток, а значит, в ванной всегда будет потенциальная опасность столкнуться с действием электричества. А учитывая, что в ванной много металлических труб и различных изделий в сочетании с повышенной влажностью, необходимо обеспечить правильное заземление во избежание несчастных случаев.

Все, что сделано из металла, но не относится к электричеству: аккумулятор, трубы, ванна и прочее, может сыграть злую шутку при срабатывании предохранителя. Когда-то было проведено заземление бани, соединив ее со стояком: канализационным или водопроводным. Но сейчас этот метод использовать нельзя! Если вдруг ваши соседи этажом ниже захотят заменить металлический стояк на пластиковый, эффект земли пропадет. К тому же площадь конденсатора увеличится в несколько раз, а это приведет к еще более тяжелым последствиям.

Чугунная

Заземлить ванну из чугуна достаточно просто. Подключиться к его контуру заземления можно за счет ушка с отверстием, которое производитель уже предусмотрел на ванне. В это ушко — так называемый лепесток — устанавливается болт с шайбами ​​и гайкой. И к нему уже можно подключить заземляющий провод. С чугунными ваннами советского образца все несколько сложнее. Лепестка нет и его придется устанавливать самостоятельно. На вопрос, можно ли в этом случае подключить заземляющий провод к ножкам, будет однозначный ответ — «нет». Нет надлежащего контакта между ванной и ее ножками.

А вот решить проблему с заземлением можно другим способом:

• там где ножки крепятся к ванне, от чаши ванны идут небольшие наросты. Они предназначены для подклинивания ног. Их поверхность свободно позволяет просверлить в них отверстие сверлом глубиной до 1 см;
• в этом отверстии делается резьба, в которую можно вкручивать болты с гайкой и шайбами. В этом случае вы обеспечите хороший контакт с землей самой ванны;
• ничто не мешает использовать крылья для ванны, в которых можно смело просверлить отверстие глубиной до 0,5 см. Но здесь вам придется подумать о длине винта.

Акрил

Нужно ли заземлять акриловую ванну?

Акриловые ванны пользуются большой популярностью, так как цена вполне приемлемая, но они легкие по весу и просты в установке. Основа таких ванн – это, как уже понятно, акрил. Это полимер, а все полимеры относятся к классу диэлектриков. Другими словами, акрил не может сам по себе проводить электрический ток.

Но загрунтовать акриловую ванну все же необходимо по крайней мере по следующим причинам:

• Акриловые ванны можно изготавливать двумя способами: литьем и экструзией. Ванны, сделанные по второму способу, плохо держат форму. По этой причине производитель устанавливает такие ванны на стальные каркасы. А сталь — это уже металл, проводящий ток. Следовательно, вам придется заземлить ванну.
• Если в ванне есть чаша с большой площадью, то в итоге она будет запасать приличный электрический заряд. Чтобы этого не произошло, ванну проще заземлить.

Гидромассаж

Джакузи работают от электрической розетки. Рабочее напряжение у них обычно 220 В, а частота 50 Гц. Пользоваться гидромассажными ваннами без заземления вообще нельзя, так как очень велик риск подвергнуться воздействию электрического тока.

При заземлении гидромассажной ванны необходимо учитывать ряд важных моментов:

• Просто заземлить гидромассажную ванну невозможно. Сначала устанавливается специальная розетка с заземлением. Он использует отдельную вилку и провод с двойной изоляцией. Вилка, по сути, выступает в роли заземляющего устройства. Из-за него вода не будет находиться на поверхности розетки. Это исключает возникновение короткого замыкания, а розетка по-прежнему называется водонепроницаемой.
• Заземляющая розетка должна быть установлена ​​на стене, на высоте не менее 30 см от поверхности пола и не менее чем в полуметре от стенок гидромассажной ванны. Если следовать этим инструкциям, то вода в розетку попасть не может в принципе. Он должен быть подключен кабелем с двойной изоляцией.
• Если вы устанавливаете не только джакузи, но и другое электрооборудование (бойлер, стиральную машину и т.д.), то во избежание скачков напряжения ставьте машину с нагрузкой до 16 А, а также защитное отключение устройство. Устанавливайте их вне ванной комнаты – в прихожей или другой комнате.
• Не используйте гидромассажную ванну, если вы еще не установили водонепроницаемый выход. Заземление гидромассажной ванны через водопроводные, канализационные или отопительные трубы также категорически запрещается. Не допускать обслуживания работающего водоворота, а тем более использовать его при неисправностях в земле.

Прокладка и самостоятельный монтаж кабеля

Для самостоятельного выполнения заземления необходимо выбрать соответствующий провод. Должен быть выбран в соответствии со следующими характеристиками:

• Трос должен обладать необходимой жесткостью и иметь сечение 6 кв.мм;
• провод должен иметь желто-зеленую изоляцию из поливинилхлоридного материала;
• Длина кабеля подбирается индивидуально. Желательно выбирать провод от 2 м, но учитывать тот факт, что чрезмерно длинный кабель станет причиной прорыва;
• тоже немаловажный эстетический момент. Вряд ли вам понравится, если провода будут на виду. Спрячьте их за панелями или экраном или проведите по той стороне ванны, которую практически не видно;
• для экономии, обычно в качестве заземлителя берут стальной, но стальные, заключенные в медную оболочку, или просто медные имеют более высокий КПД.

Заземление ванны может осуществляться по некоторым общим правилам:

• производители не забывают снабжать все современные ванны отдельным лепестком заземления. Похоже на глаз с дыркой. К такому лепестку подключается заземляющий провод;
• его открытая часть зажимается между шайбами, помогающими зафиксировать болт и гайку;
• если ванна изготовлена ​​в советское время, необходимо просверлить отверстие в ножке или крыле ванны и таким же образом с помощью шайб, болтов и гаек закрепить перемычку заземляющего моста.

Не забывайте, что для собственной безопасности необходимо заземлить не только ванну, но и все электроприборы, которые используются в ванной. Фен следует подключать через водонепроницаемую розетку.

Если у вас нет достаточного опыта электромонтажных и монтажных работ, то лучше обратиться к профессиональному электрику, который заземлит вас самостоятельно. Но даже если вы освоили это самостоятельно, работоспособность заземляющей перемычки должен проверить специалист.
