Высота ступенек по госту

Лестница – важная деталь любого дома. Ключевым ее элементом является ступенька. От того, какой размер вы выберете, будет зависеть не только внешний вид конструкции, но и удобство ее использования. Давайте подробно разберемся в том, какая высота и ширина ступени считаются оптимальными, и как их правильно рассчитать.

Размер ступеней по ГОСТу и СНИПу

Размер, согласно ГОСТу и СНИПу, определяется, исходя из следующих параметров:

• общий угол наклона лестницы;
• высота ступени;
• ширина лестничного марша.

Существуют стандарты ступеней

При этом используются следующие нормативные документы:

1. ГОСТ 8717.1-84 – устанавливает необходимые нормы для размеров различных элементов лестниц.
2. ГОСТ 23120-78 – определяет требования, предъявляемые к конструкциям, относящимся к маршевым трапам.

Исходя из их содержания, можно выделить следующие габариты, соответствующие общепринятым нормам:

• высота ступени, согласно ГОСТу, должна составлять не менее 12 и не более 25 сантиметров;
• минимальная ширина должна варьироваться в пределах 70-80 сантиметров;
• оптимальной считается конструкция, ширина которой составляет 1 метр;
• ширина ступени лестницы, согласно норме, должна составлять 27-30 сантиметров. Это необходимо для того, чтобы человек мог опереться на конструкцию всей подошвой, и она не свисала с края.

Обратите внимание! В некоторых случаях, например, при проектировании лестницы на чердак допускается возведение конструкций шириной 60 сантиметров.

В данном видео вы узнаете, какая должна быть высота ступени:

Согласно СНИП, можно выделить следующие показатели:

1. Высота стандартной ступени лестницы должна составлять не более 15 сантиметров.
2. Погрешность, допускаемая в размерах ступеней одного лестничного марша, не должна превышать 5 миллиметров.
3. Их число не должно быть меньше 3 и не больше 18.
4. Желательно, чтобы количество определялось нечетным числом. Это позволит начинать движение по лестнице и заканчивать его с одной ноги, что очень удобно.
5. Наклон лестницы считается комфортным, если его значения лежат в интервале от 35 до 40 градусов.
6. Ширина ступеньки – не менее 30 сантиметров.

Подробнее о нормах СНИП можно узнать из документов:

• № 2. 08.02/89 – правила постройки общественных зданий;
• № 2.08.01/89 – правила постройки жилых помещений.

Некоторые значения могут изменяться в большую или меньшую сторону, в зависимости от того, где будет располагаться конструкция.

Оптимальный и удобный размер ступеней лестницы в доме

Итак, мы разобрались с шириной и высотой ступени, которые считаются оптимальными, согласно СНИПу и ГОСТу. Теперь давайте попытаемся разобраться, как получить наиболее оптимальный и удобный размер конструкции.

Сразу хочется отметить тот факт, что расчет ступеней и общего размера лестницы зачастую зависит от способа ее применения и габаритов помещения. Проектирование чердачных и подвальных конструкций может отличаться от межкомнатных. Исходя из этого, можно сделать вывод, что проектирование по ГОСТу не всегда может оказаться верным решением.

Существует ряд правил, придерживаясь которых, вы сможете определить оптимальный и удобный размер лестницы и ее элементов:

1. Угол подъема не должен превышать отметку в 40 градусов.
2. Проектируйте глубину проступи таким образом, чтобы нога самого большого члена вашей семьи опиралась на поверхность подступенка всей подошвой. Это значительно повысит безопасность подъема.
3. Старайтесь рассчитать размер ступеней таким образом, чтобы их количество было равно 15. Такая лестница будет максимально удобной для подъема.

Отдельно хочется отметить тот факт, что угол наклона может значительно изменить размер конструкции для того, чтобы она оставалась комфортной и безопасной. Так, например:

• при угле наклона в 30° ширину проступи необходимо делать равной 30 см, а ее высоту – 15 см;
• если угол доходит до отметки в 40°, необходимо скорректировать размеры. Ширина станет равна 25 сантиметрам, а высота корректируется до отметки в 20 сантиметров.

Это необходимо для того, чтобы увеличить безопасность спуска и подъема. При строительстве крутых лестниц не забудьте построить удобные и надежные перила.

Способы расчета ступеней лестничного марша

Для того чтобы рассчитать количество ступеней лестничного марша, можно воспользоваться одним из следующих способов:

• использовать графический метод;
• разделить расстояние между этажами на желаемую высоту проступи;
• воспользоваться специальным калькулятором на нашем сайте.

Существует несколько способов расчёта ступеней Использование графического метода позволит вам получить необходимые параметры конструкции, беря за основу угол ее наклона и количество ступеней. Для реализации этого метода необходимо придерживаться следующего алгоритма:

1. Чертим ось координат.
2. Одну ось разбиваем на отрезки, равные длине шага, а вторую – на отрезки, равные его высоте.
3. Соединяем синими линиями получившуюся разбивку.
4. Фиолетовой линией обозначаем угол наклона.
5. На пересечении чертим пунктиром две линии, которые будут параллельны нашим осям.
6. Таким образом, у нас получается готовый контур, который, для удобства, можно обвести красным цветом.
7. При необходимости можно внести корректировки в размер конструкции, с учетом поправок на масштаб.

При разделении расстояния между этажами на высоту проступи у нас возникнет проблема, связанная с тем, что полученное число может оказаться дробным. Устранить ее удастся следующими способами:

1. Сделать нижнюю ступеньку нестандартной по высоте, изменив ее на необходимую величину. Ее размер будет равен произведению полученного остатка на исходную высоту.
2. Равномерно распределить полученный остаток на все ступени. Для этого нам нужно умножить полученный остаток на число ступеней. Полученное значение добавляется к целому числу. Таким образом, мы получим минимальное изменение в размерах.

Использование калькулятора для расчета количества ступеней – самый простой способ получить нужную информацию. Этот инструмент позволяет рассчитывать количество ступеней для разных конфигураций лестниц, с учетом различных факторов.

Необходимые формулы для расчета

Если вы желаете рассчитать все самостоятельно, воспользуйтесь следующими формулами:

• формула безопасности. Количество рассчитывается на основании следующего соотношения – суммы глубины проступи и высоты подступенка должны быть равны 46 сантиметрам;
• формула Блонделя. За основу берется средний шаг человека. Формула выглядит следующим образом: 2h + B = 600…640 миллиметров, где
  • H – высота проступи;
  • В – ширина проступи;
  • 600…640 – средняя длина человеческого шага.

Проектирование лестницы осуществляется по определенным стандартам, которые регламентированы такими документами, как СНиП и ГОСТ. Установленные стандарты обеспечивают удобство и безопасность сооружения для комнаты или для крыльца.

Среди прочего, ГОСТ определяет их конструктивные особенности, параметры и технические условия изготовления. СНиП окажет помощь тем, кто самостоятельно обустраивает лестничный марш. Там содержатся подробности, касающиеся расчетов (высота подступенка, ширина марша и прочее) и проектирования.

Параметры ступеней внутренних лестничных маршей

Для того, чтобы подниматься и спускаться было комфортно, должны выдерживаться оптимальные размеры. Ниже представлены ключевые параметры лестничных ступеней (в миллиметрах):

• ширина ступени — от 200 до 320;
• высота ступени — от 150 до 200;
• максимальный выступ ступени – 30;
• предельно допустимая разница между подступенками одного пролета – 5.

Важно правильно определить ширину проступи. Соотношение габаритов ступени выражается разными формулами. Первая называется «формулой удобства»: между размерами проступи и подступенка разница составляет 120. Вторую обозначают как «формулу безопасности»: сумма размеров проступи и подступенка равна 450. Эти вспомогательные уравнения помогут найти оптимальный баланс параметров ступени.

Требования ГОСТ, в которых оговаривается ширина деревянных и других ступеней, рассчитаны для удобного спуска и подъема. Считается, что наиболее комфортной является высота подступенка 150 мм при вдвое большей (то есть равной 300) ширине проступи. Увеличение последнего показателя приведет к тому, что для подъема на один уровень придется делать несколько шагов. Если ширина ступени будет уменьшена, спуск будет неудобным.

Требования ГОСТ, касающиеся безопасности, нужно соблюдать как при строительстве, так и при эксплуатации лестничного марша.

Строительные нормативы затрагивают все лестничные конструкции. Есть и правила, регламентирующие параметры забежных ступеней. С узкого конца их минимальная ширина должна составлять 100 мм, тогда как нависание проступи – не более 50.

Параметры площадок и ограждений

Чтобы лестничные площадки были удобными, они также должны быть спроектированы в соответствии со стандартами. Их полезная ширина не должна быть меньше ширины марша, прилегающего к ней. Для комфортного перемещения оптимальная длина площадки должна быть не менее 1300 мм. Если поблизости расположена дверь, при проектировании необходимо сделать размер площадки с учетом размера дверного полотна.

Для безопасности лестницы предусмотрены ограждения. Высота перил не должна быть меньше 900 мм, для ограждений крыльца (при количестве ступеней более трех) минимальный показатель – 800. В целях безопасности детей высота ограждения может быть увеличена до 1500.

Параметры ступени на путях эвакуации

Что касается пунктов о путях эвакуации, глубина проступи и высота подступенка четко регламентированы – 250 и 220 мм соответственно. На путях эвакуации требуется наличие выхода на прилегающую территорию – либо прямого, либо через вестибюль. Для последнего обязательно наличие светового проема площадью минимум 1,2 м2.

Важно:

На путях эвакуации все лестницы (в том числе и пожарные лестницы для работы бригад спасателей) производятся из негорючих материалов. Запрещено наличие деревянных элементов.

Конструирование лестницы для крыльца

Для деревянных ступеней для крыльца применимы те же параметры, что и для внутренних ступеней. Однако есть некоторые нюансы. Угол наклона лестницы для крыльца не должен превышать 30º, чтобы по ней было удобно подниматься. Габариты ступени крыльца находятся в тех же пределах – высота в среднем 140-170 мм, глубина – не менее 250.

Широко распространено обустройство для крыльца деревянных ступеней. Однако чтобы продлить срок их службы, дерево пропитывают защитными составами. Предпочтительно использование для крыльца твердых пород древесины.

Проектирование и возведение лестницы требует немалых затрат. Но при соблюдении строительных нормативов вполне возможно качественно выполнить эту работу. Оставьте комментарий и поделитесь полезными советами по проектированию лестницы.

Лестница – это главный элемент, который мы видим при входе в дом, у нее есть сильные и слабые стороны. Главное ее предназначение – это связь помещений, расположенных на разных уровнях или этажах, между собой. А также используются лестницы и для повышения безопасности, а именно: эвакуации людей и имущества, облегчения работ пожарной бригады. А потому лестница должна быть удобной, практичной и безопасной — и размер ступеней в этом деле играет огромную роль. От того, насколько детально вы приступите к изучению особенностей строительства, зависит срок службы и устойчивость лестницы. Поэтому подойдите к делу грамотно и основательно.

Старая, но прочная деревянная лестница

Расположение ступенек в марше

Каждая лестница несет на себе большую нагрузку. Ее составные части — это марш и лестничная площадка, к которой она непосредственно закрепляется. Маршем называется конструкция, состоящая из некого количества ступеней, расположенных в ряд. Ступени – это главная составляющая лестницы, их размер зависит от наклона, высоты и ширины марша, а также выбора материала. Ступени могут опираться на балки – косоуры, которые находятся под ступенями, или на тетиву, к которой они примыкают. Когда мы подымаемся, марши для нас восходящие, а когда спускаемся – нисходящие.

У марша снизу и сверху есть так называемые фризовые ступени: верхняя и нижняя, они совпадают по уровню с лестничной площадкой, а все остальные ступени в марше абсолютно одинаковые.

Названия различных элементов лестницы

От чего зависит размер ступеней

Ступени лестницы характеризуются высотой подступенка h и шириной проступи b. Временем и практикой доказано, что оптимально безопасным вариантом является размер, подобранный по формуле 2h+b=570…640 мм. В миллиметрах представлена стандартная длина шага человека, измеренная на горизонтальной плоскости. Из верхней формулы для определения размеров выведена вторая вспомогательная (эти две формулы взаимозаменяемы): h+b=430…470 мм. А также формула комфортной лестницы: b-h=120 мм.
Высота подступенка может варьироваться в пределах от 135 до 180 мм (в среднем 150 мм). Ширина проступи от 250 до 300 мм. Лестницы общего пользования (основные) в ЕМС (единая модельная система) имеют ширину проступи 300 мм, тогда по формулам получим: 300+2×150=600.

Некоторые расчетные данные, учитываемые при построении косоура

Максимально и минимально допустимые размеры

Зачастую приходится встречаться с необходимостью в экономии материала. Или же место для эксплуатации объекта очень ограничено в площади: и тогда мы прибегаем к стандартам, установленным СНИП.
Наименьшая допустимая ширина проступи у ступеней общего пользования соответствует 200 мм. А максимальная — 320 мм. Это обеспечивает устойчивое положение стопы на плоскости. Значительное увеличение ширины проступи не запрещено правилами при строительстве. Это зависит только от удобства. Но практически выявлено, что это сбивает шаг. К тому же при сильном урезе ступеней подъем будет комфортен, а вот спуск сильно затруднен, что тоже очень неудобно.
Что касается забежных ступеней, то здесь размеры разимо отличаются от заявленных выше. Минимум в ширине с узкого конца ступени должен составлять 100мм, а выступ верхней ступени над нижней должен быть не больше 30 мм, если конструкция деревянная и не больше 50 мм, если материал – железобетон.
К тому же можно такой способ наложения выступов экономит много пространства и есть возможность повысить уклон лестницы, что дает отдельный плюс.

Углы наклона лестниц

Оптимальный вариант уклона лестницы: это интервал от 23° до 37° (в среднем 30°). Главным фактором тут является пространство: если его недостаточно, то, следовательно, лестница должна быть круче.
При угле ниже 23° лестница заменяется пандусом (ровное наклонное покрытие, используемое, например, рядом с торговыми центрами, что обеспечивает дополнительную проходимость и возможность передвижения на колесах).
Превысив угол в 45°, лестница автоматически переходит к типу приставных или раскладных. При этом спуск с лестницы с наклоном более 45° можно осуществить только спиной вперед. А комфортный угол подъема винтовых лестниц — 25—35°.

Высота этажа влияет на размер

Чаще всего стандартная высота этажа – это 2.7 — 3 метра, при таких цифрах удобно использовать размеры ступеней лестницы, исходящие из формулы безопасности, которая была упомянута выше. Если высота этажа в вашем доме не делится на 3, то это не повод огорчаться или впадать в панику. Необходимо произвести минимальные округления, с учетом того, что высоты каждого подступенка должны быть равны. Несомненно, будет погрешность от округлений, но и это поправимо в технологии строительства. Разумнее будет добавить эту погрешность на нижнюю фризовую ступень.
Почему так важна точность в проектировании размеров ступеней? Ответ прост: для безопасности. Разности, даже небольшие (в миллиметрах), увеличивают риск получения травм при спуске в ночное время. Обычно мы не смотрим вниз, думаем о своем, и не спеша спускаемся. Мы доверяем своей мышечной памяти, а это очень коварная штука, так как она ориентируется на привычную и неизменяемую высоту.

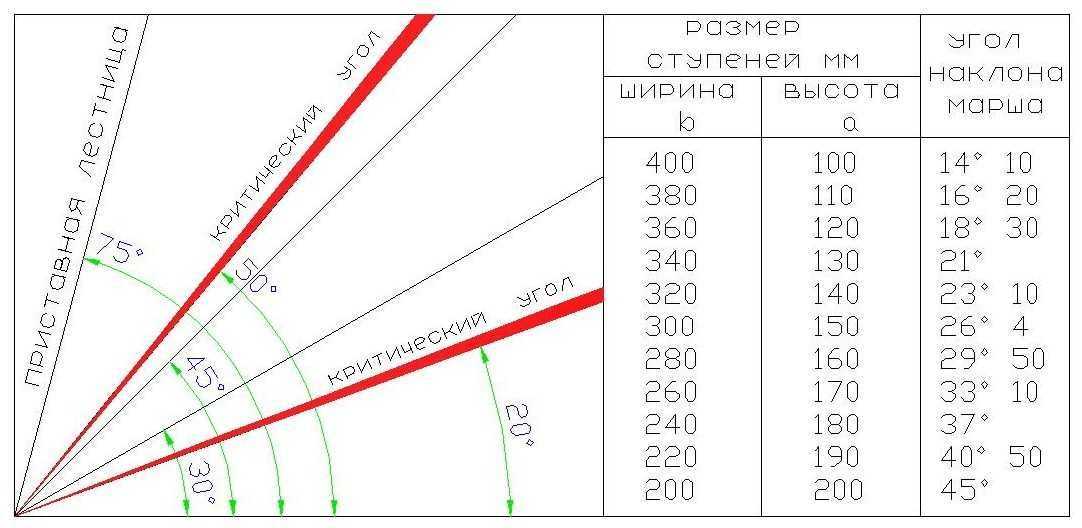

Таблица углов лестничного марша

Правила проектирования

Выделим только необходимые и важные правила при проектировании лестниц:

• Характер активности и загруженности (это дает понять какая степень безопасности на данном пути, и какие размеры необходимо использовать. Будет обидно, если на марше не смогут разойтись два человека).
• Плановая нагрузка (здесь все понятно, необходимо знать, какой максимальный вес должна выдержать конструкция).
• Материалы.
• Площадь эксплуатации (измеряется под воображаемой лестницей для нахождения ее оптимального наклона).
• Соблюдение ГОСТа на размер ступенек.
• Соблюдение нормативов.
• Делать запас на расчетную нагрузку, нагрузка на поручни не менее 100 кг. Также важно расстояние между ступенями и потолком. Оно не должно быть меньше 2 метров.

Инструменты и алгоритм работы

Для того, чтобы грамотно собрать все сведения и провести измерения для создания будущей лестницы, необходимы:

Необходимые инструменты:

1. рулетка;
2. уровень;
3. жесткая длинная линейка (рейка) ;
4. помощник.

Последовательность замеров:

1. Проверка прямых углов между стенами.
2. Измерение высоты от пола до потолка, а также толщины стен перекрытия.
3. Выполнение эскиза и разреза помещения на миллиметровой бумаге (изображаем все, что входит в секущую плоскость, т.е. – двери, окна…).
4. Не пренебрегать и по возможности использовать стандартные размеры. Это упростит и ускорит вашу работу.

Основные правила строительства эвакуационных лестниц

Основная задача в конструировании лестниц для эвакуации – это своевременное доставление людей в безопасные места. Поэтому они должны быть максимально безопасными и выдерживать большие нагрузки (люди не всегда могут придерживаться порядка).
Главные параметры при строительстве: ширина лестницы должны быть больше или равна ширине дверного проема. Уклон до 45°. Размер ступенек 220 мм – высота, 250 мм – ширина, согласно ГОСТ 8717.1-84. А также запрещены посторонние предметы, расположение которых мешает спуску по лестнице (разрешенное техническое оборудование до 220 мм от стен).

Красиво сделанная эвакуационная лестница

Вывод

Изобилие выбора материалов и возможностей ставит в тупик многих начинающих строителей. Но, тем не менее, важен только первый шаг — установить себе четкое представление, для чего будет использоваться лестница, и какие критерии должны быть учтены. В любом случае, придерживайтесь стандартных размеров и технике безопасности, правильно рассчитайте высоту ступенек для лестницы, и результат вас не огорчит.

Если у вас уже есть опыт построения лестниц, вы можете поделиться им в комментариях или оставить отзыв.

При расчёте по несущей способности элементы лестницы расчленяются на статически определимые балки — консольные или однопролётные, и рассчитываются по соответствующим формулам. Так как лестницы подвержены действию динамических нагрузок, к жёсткости несущих элементов предъявляются повышенные требования: прогиб их не должен превышать 1/400 пролёта. Нагрузки, действующие на лестничные марши и площадки,  должны собираться путем сложения собственного веса конструкций и временных нагрузок: в жилых домах — 300 кг/м².

При подъеме человек затрачивает примерно в два раза больше энергии, чем при движении по горизонтали (рис. 2). Практикой установлено: лестница удобна и безопасна, если удвоенная высота подступёнка, сложенная с шириной ступени (проступью), равняется среднему шагу человека. Длина шага человека на плоскости составляет примерно 600–640 мм. Исходя из этого, проступь и подъем определяют по формуле: 2а+b = 600…640 мм.

рис.2. Расчет высоты и ширины рядовых ступеней

Как альтернативу можно использовать другую, более легкую для запоминания, формулу: а+b = 450 ± 20 мм, где а — высота ступени (подступёнка), b — ширина ступени (проступи).

Ширина проступи должна обеспечивать опирание ноги полной стопой, то есть быть не меньше 200 и не больше 320 мм. Оптимальной считается высота подступёнка, равная 150, а ширина проступи — 300 мм. При сильном увеличении ширины проступи вы непременно собьетесь с шага, а при сильном уменьшении затруднится спуск. При проектировании забежных ступеней нужно учитывать, что минимальная ширина ступеней с узкого конца должна составлять не менее 100 мм, а нависание проступи над нижней ступенькой должно быть не более 50 мм. Так же нависание верхней ступени над нижней делается тогда, когда другими способами не удается увеличить ширину проступи, в этом случае величина нависания не должна превышать 30 мм для деревянных и 50 мм для железобетонных ступеней.

Наиболее удобные углы подъёма лестницы находятся в диапазоне от 23 до 37°. Чем лестница круче, тем меньше ей надо места для установки в доме, и соответственно, чем лестница положе, тем больше места необходимо для неё предусмотреть. Если угол меньше 23° — лестницу можно заменить пандусом (ровной наклонной площадкой), если больше 45°, то лестница переходит в разряд приставных или раскладных (рис. 3). Оптимальный угол подъема винтовых лестниц — 25–35°. Наиболее сложным процессом при крутизне лестничного марша более 40° является спуск с лестницы, а при углах более 45° спуск можно осуществлять только спиной вперед.

рис. 3. Нормативная зависимость размеров ступеней от крутизны лестницы

Количество ступеней зависит от высоты этажа и угла наклона лестницы. Зная местоположение лестницы в плане и высоту помещения, количество ступеней можно (и проще) установить графически, а после этого, по формулам безопасности определить ширину проступи.

Для графического построения лестницы на миллиметровой бумаге или бумаге «в клеточку» нужно в масштабе нарисовать лестничный марш (рис. 4) соизмеряя его с высотой этажа.

рис. 4. Пример графического расчета количества ступеней и высоты подступёнка. Таблица высот для ступенек в зданиях с нормативной высотой этажа

Высотой этажа называется разница высотных отметок уровней чистого пола нижнего и верхнего этажа, то есть в размер высоты этажа должны быть включены толщины одежды полов. Например, пол нижнего этажа облицован керамической плиткой, а пол верхнего этажа выложен паркетом по лагам и фанерному «черному полу». В расчет высоты этажа должны быть включены все слои данных половых конструкций: внизу — толщины выравнивающей стяжки, плиточного клея и плитки; вверху — толщина лаг, фанеры и паркета. В России еще со времен существования СССР высота этажа — величина регламентированная. Обычно стандартная высота этажа равна 2,8 или 3 м, реже — 2,7 или 3,3 м, что позволяет проектировать высоту помещения (расстояние от пола до потолка) не менее 2,4 м. Такая высота этажа позволяют без особого труда вписать лестницу с размерами ступеней, отвечающим требованиям расчетной формулы безопасности (рис. 4, таблица 2). Если ваша высота этажа отличается от нормативной и не кратна 3, то высоту ступеней нужно рассчитывать (округлять) с точностью до одного миллиметра, но так, чтобы высоты всех подступёнков были одинаковыми. Погрешность вычисления, набегающую от округления высот, лучше распределить на нижнюю фризовую ступень, а остальные ступеньки марша сделать одинаковой высоты.

Разные по высоте ступени приводят к постройке травмоопасной лестницы. Особенно опасной эта лестница становится во время спуска в ночное время суток. Спускаясь по лестнице, мышечная память нам подсказывает, что должна быть ступенька. Вес тела переносится на ногу, а ступеньки под ней нет… Она — ниже! И всего-то два-три десятка миллиметров, а ногу подвернули… и еще хорошо, если не покатились кубарем вниз.

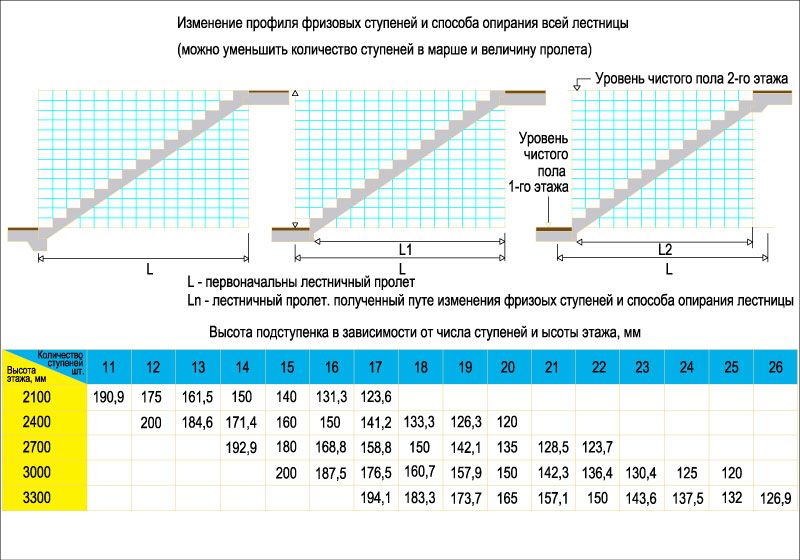

В домах с нестандартной высотой этажа для выравнивания высоты ступеней допускается опустить уровень чистого пола верхней этажной площадки чуть ниже относительно уровня чистого пола остального этажа. Порожек лучше не делать, а сделать пол этажной площадки в виде пандуса, то есть наклонным. Для подравнивания высоты ступенек потребуется всего несколько миллиметров так, что уклон будет вряд ли сильно заметным. Как вариант, если лестничная площадка огорожена стенами с дверями, полы между этими помещениями можно сделать с небольшим порогом. Такое решение всем хорошо знакомо: уровень этажных площадок в многоквартирных домах, как правило, ниже уровня чистых полов в квартирах. Ноги мы здесь не ломаем — привыкли.

В таблице 1 рисунка 3 приведены размеры ступеней для «уплотненных» лестниц, пригодных для загородных домов. Нередко в планировках этих домов под лестницы оставляется так мало места, что для того, чтобы сделать лестницу короче, приходится жертвовать шириной проступи. Так, например, в лестнице с высотой подступёнка 200 мм ширина проступи равняется 250 мм. Взрослый человек не может опереться на такую проступь полной ступней и ему приходится спускаться с лестницы боком или спиной вперед. В таблице 2 рисунка 4 приведены размеры высот подступёнков для стандартных высот этажа. Рассчитать ширину проступи по формулам безопасности не составит особого труда. Но есть и еще один способ определить размеры ступеней — графический.

Этот эргономический способ основан на том, что человек, свободно делая по горизонтальной плоскости шаг в 620 мм, может с той же легкостью поднимать ногу на высоту, равную лишь половине этой величины, то есть на 310 мм. Поэтому, если на горизонтальной оси графика (рис. 5) отложить известное число частей, равных каждая одному шагу (620 мм), а на вертикальной оси — равных высоте подъема ноги 310 мм, то такое построение дает возможность получить размеры подъема и ширины ступеней для лестницы с любым наклоном. Для этого нужно нанести на график линию наклона своей лестницы (ее высота и длина известны) и в точках пересечения с сеткой графика провести перпендикуляры. Это и есть оптимальная высота и ширина ступени для данного уклона лестничного марша. Более того, вы можете воспользоваться этим методом и построить лестницу конкретно «по себя». Например, задав шаг равным 600, а подъем соответственно 300 мм либо задав длину шага такой, какой вы считаете нужным.

Комфортная высота ступеней лестницы в частном доме — изучаем все нюансы

Главная » Ступени » Комфортная высота ступеней лестницы в частном доме — изучаем все нюансы

Содержание

Все интересующие вопросы вы можете задать по телефону 8 800 775-19-18.

• ширина марша — не меньше 900 мм;
• ширина проступи — не менее 250 мм;
• высота ступени — не выше 220 мм.

Если эти требования будут соблюдены, то претензий со стороны контролирующих органов у владельца дома точно не будет. Хотя на самом деле о том, какова оптимальная высота ступени лестницы в частном доме, лучше советоваться не только с документами и актами, но и с членами семьи. Ведь если для одних всё кажется нормальным, то для других передвижение по лестнице может превратиться в ежедневные тренировки по альпинизму. Поэтому будет лучше, если в обсуждении поучаствуют все.

• Проступь. Так называется горизонтальная поверхность ступени, предназначенная для установки ноги.
• Подступенок. Вертикальная часть ступени, предназначенная для поддержания проступи. Высота подступенка, собственно, и является высотой ступени.

Тонкости маршевых конструкций

Для лестниц в один или несколько маршей идеальной считается ширина проступи (ее еще называют глубиной) в 30 см и высотой ступени в 15 см. Параметры для маршей выведены, исходя из длины шага среднестатистического человека.

В частном доме, ради экономии пространства, нередко ширину проступи уменьшают до 25, а то и до 20 см. Однако в этом случае рекомендуется проектировать лестницу со сквозными ступенями, то есть не закрывать подступенки материалами. Иначе лестничной конструкцией пользоваться станет крайне неудобно: ширины ступенек на марше для уверенной опоры на проступь будет хватать разве что детям.

Отметим, что правильно сооруженная лестница без подступенков не теряет ни в безопасности, ни в удобстве эксплуатации.

Также на размеры будет влиять и тип опоры выбранной конструкции. Считается, что наиболее компактной, надежной и безопасной будет лестница на косоурах. Такие опоры не увеличат ширину сооружения и возьмут всю нагрузку при подъеме на себя. Тетивы же являются балками, в которые ступени вставляются в специально проделанные под них пазы, поэтому и ширина конструкции будет немного больше.

Высота конструкции

Данный параметр найти довольно легко. В данном случае не нужно подбирать лучший размер, так как он зависит от высоты между полом и потолком, другими словами, высоты этажа. Однако обязательно нужно учитывать еще и толщину перекрытия.

Стандартный размер перекрытия зачастую составляет 30 см, а высота потолков именно в частном доме может быть любой. Обычно это 250 см. Если взять за основу данный параметр, то высота лестницы будет составлять около 280 см.

Также важно учитывать расстояние, которое впоследствии будет между ступенями и потолком помещения. Чтобы пользоваться лестницей было удобно людям любого роста, данное расстояние должно быть не менее 195 см.

Ширина ступени – глубина проступи.

Определение размеров

Возможные размеры лестниц определяет ГОСТ, однако материал крыльца на выбор его параметров существенно не влияет.

Ступень состоит из двух элементов: горизонтального (проступи) и вертикального (подступенка). Первый – поверхность, на которую ступает нога, второй определяет высоту ступени.

Что важно при расчёте

Остальное можно высчитать, учитывая материал (конструктивный и отделочный), градус наклона марша, зависящий от уровня порога двери.

Высота подступенка

Каковы бы ни были условия строительства, площадку крыльца надо выводить чуть выше обреза цоколя. В пределах этого расстояния рассчитывается количество ступеней, их высота.

Конкретный вариант определяют в зависимости от роста человека. Но даже когда в семье есть высокие люди, ориентироваться только на них не всегда разумно.

Ходить по высоким ступенькам будет неудобно детям и людям старшей возрастной категории. Передвигаться через две ступеньки тоже неудобно.

Расчет следует делать, чтобы их количество было нечётным – человек должен закончить движение по лесенке с той же ноги, с которой начал.

Формулы удобства: глубина и пропорции проступи

Ширина ступени – глубина проступи.

Для удобства ходьбы у лестницы должно быть минимум три ступени, а ширина марша должна позволить разминуться двум людям (90-100 см) .

Есть другие формулы, выведенные опытным путём.

Варианты вроде бы разные, но при правильном расчете, размеры ступени будут укладываться во все три формулы.

Менять по своему усмотрению высоту площадки крыльца относительно поверхности земли проблематично, а вот нивелировать уклон входной лестницы, меняя её длину, вполне возможно. Главное, чтобы на придомовом участке для этого было место.

В частном доме не обязательно строго соблюдать норматив.

В помещении с 2-мя и свыше этажами непременно обязан оставаться 1 огромный промежуток. Все, без исключения, лестницы, предопределенные в целях стабильного использования, обязаны являться только лишь неподвижными. Трансформируемые виды возможно применять только, как добавочные постройки, к примеру, с целью доступа в мансарду, либо в погреб.

Развитие общепризнанных мер возведения построек отвесного движения приобретает собственное основание с того этапа, когда начали возникать высотные постройки. В первый раз формулу слаженного соответствия расстояний вычислил в 17 столетии зодчий Блондель. Она формулировала соотношения расстояний согласно вертикали среди поверхностей соседних ступенек.

Как видно из проекта в стороне поворота необходимо свободное место на 4 ступени 4*225 = 900 мм.

Пример 2: убираем 2 ступени

Для того, чтобы лучше понимать как друг от друга зависят параметры проёма и лестницы рассмотрим еще один пример и удешевим нашу конструкцию убрав два подъёма, после чего спроектируем лестницу из 15 ступеней не меняя при этом высоту:

Рассчитаем получившийся шаг лестницы, для этого разделим высоту подъёма на количество ступеней:

Шаг лестницы из 15 ступеней = 3060/15 = 204 мм

Т.к. у нас получилось на 2 ступени меньше, чем в прошлом примере, то и расстояние по полу лестница тоже будет занимать меньше:

Расстояние по полу = (225*14) + 300 = 3450 мм

Высота от пола до потолка осталась неизменной, однако шаг ступени изменился и теперь между четвертой ступенью и проёмом остаётся:

Расстояние между четвертой ступенью и потолком = 2750 — (4*204) = 1934 мм.

Данной высоты достаточно для комфортного перемещения рослого человека.

Как и в предыдущем примере вычислим необходимую длину проёма для такой лестницы:

Длина проёма конструкции = 3450 — (225*4) = 2550 мм

Вывод по лестнице из 15 ступеней:

Как видно из второго расчета, при изменении одной величины автоматически меняются все остальные, то есть для каждого помещения лестница индивидуальна. Данная конструкция будет уже не так комфортна, как предыдущая, ведь самые комфортные лестницы имеют шаг 160-180 мм. Угол наклона в данном примере составляет 41 градус.

Рассчитаем размеры поворотной лестницы в частном доме в тот же проём. Т.к. конструкция с забежными ступенями занимает меньше места, чем лестница с площадкой, будем проектировать именно её.

Как видно из проекта в стороне поворота необходимо свободное место на 4 ступени 4*225 = 900 мм.

То есть при той же длине и ширине проёма мы можем менять конфигурацию лестницы. Главное помнить, что межосевое расстояние 225 мм.

Важным параметром при строительстве является угол наклона конструкции:

Нормы

Существуют общепринятые нормы, обеспечивающие комфортный шаг и удобное движение по подъемной конструкции.

Для обеспечения таких условий длина ступени должна быть равна 300 мм, а ее высота – 150 мм. Такие пропорции давно и успешно опробованы на практике, и основываются на средней длине человеческого шага и многих других параметрах. Отклонения от этих норм даже на сантиметр приводят к ухудшению качества эксплуатации устройства, вам постоянно придется контролировать свои шаги.

1. К примеру, подъем ступени часто увеличивают в жилых домах или других строениях для экономии полезной площади, соответственно уменьшая их количество, что значительно сокращает площадь, занимаемую лестничным полотном. Однако увеличение стандартного размера даже до 160 мм значительно скажется на эксплуатационных характеристиках. А если этот параметр увеличить до 200 мм, подниматься придется, прилаживая немалые усилия и максимально увеличивая шаг.
2. В случае уменьшения подъема ступенек, что иногда практикуется в школьных и других детских заведениях, взрослому человеку придется буквально «семенить» ногами и постоянно спотыкаться.

Расчет длины и высоты

При сооружении лестницы допускается чтобы ее вертикальная поверхность свисала над горизонтальной на 0,03-0,05 м, это позволит существенно увеличить ширину ступенек и позволит избежать увеличения длины лестницы.

Правила проектирования лестниц в частных домах, чертежи и расчеты лестниц частного дома

Содержание

1. Особенности проектирования ирасчетавидео
2. Как определить размеры маршей и лестничных площадок
3. Рассчитываем количество ступеней
4. Расчет лестницы криволинейного профилявидео
5. Факторы, влияющие на расчет лестницывидео
6. Крутизна лестницы
7. Расчет высоты и ширины ступенек

Особенности проектирования и расчета

Правильное проектирование и расчет строящегося объекта очень часто оказывается чрезвычайно важным и значимым для дальнейшей без проблемной эксплуатации здания, к примеру, неправильно расcчитанные перекрытия могут привести к разрушению здания, а нарушения в проектировании лестниц грозят невозможностью комфортного их использования и повышают риск травматизма для жильцов дома. Базовым моментом в строительстве лестницы является этап ее расчета и проектирования, специалисты рекомендуют уделить ему должное внимание.

При строительстве дома без профессионального проекта вопрос о расчете лестницы может вызвать некоторое затруднения, причина тому — отсутствие необходимых познаний в инженерной науке. Мы постараемся в этой статье вспомнить о требованиях и нормативах, которыми следует руководствоваться при создании лестницы в частном доме.

Как определить размеры маршей и лестничных площадок

Рассчитываем количество ступеней

Рекомендуемое значение высоты лестничной ступеньки — 0,15 м, впрочем, на практике часто получается так, что этот размер корректируется конструктивными особенностями дома. Зачастую застройщики устанавливают лестницы не со стандартными размерами ступенек 0,3х0,15 м, а 0,31х0,16 м или 0,29х0,17 м, что тоже приемлемо, т.к. размеры не выходят за рамки допустимых.

В одном марше количество ступенек не должно быть большим, чем 18. Такое их количество позволяет создать лестницу высотой 2,7 м. Но учитывая, что ширина ступени должна равняться 0,3 м, длина лестницы составит 5,4 м. Более рациональным вариантом будет создание лестницы с двумя маршами по 9 ступенек.

Расчет количества ступеней также может зависеть от габаритов лестничной клетки, чем меньше ее площадь, тем более высокие ступеньки придется проектировать.

Обратите внимание на высоту потолка над промежуточной площадкой она не должна быть меньшей, чем 2 м.

Лестницы в частном доме проекты могут могут иметь разнообразные, но количество ступенек будет определяться следующим образом: высоту всей лестницы делим на рекомендуемую высоту одной ступеньки. К примеру, при высоте лестницы 3 м и высоте ступеньки 0,15 м количество ступенек будет равно 20. Поскольку последняя ступенька получится сама собой, то требуемое количество ступенек для лестницы — 19.

Если при расчете получаются показатели, не соответствующие рекомендуемым, в частности — высота и ширина ступенек, то следует несколько изменить проектируемые показатели в разумных пределах, до достижения оптимального результата, предельно близкого к рекомендуемым нормам.

Расчет лестницы криволинейного профиля

Самостоятельное выполнение такого расчета потребует применения более глубоких познаний. Если же поворотные варианты лестниц в частном доме рассчитываются самостоятельно, то следует помнить:

минимальная ширина узкой части клиновидной ступеньки не может быть меньше 0,1 м, по центральной оси — не менее 0,2 м,
максимальная ширина ступени в дальнем, широком конце не должна превышать 0,4 м

радиус поворота узкой части лестницы не может быть меньше, чем 0,3 м.

При сооружении лестницы допускается чтобы ее вертикальная поверхность свисала над горизонтальной на 0,03-0,05 м, это позволит существенно увеличить ширину ступенек и позволит избежать увеличения длины лестницы.

Факторы, влияющие на расчет лестницы

На результат расчета лестницы будут оказывать влияние:

• количество площадок и их размеры, высота лестничных маршей и их количество,
• площадь, которую можно выделить для сооружения лестницы,
• материал из которого будет изготавливаться лестница и ее отделка.

При расчете не следует забывать о таком важном показателе как просвет. Это высота от ступенек к самой близкой верхней преграде, к примеру — перекрытию второго этажа. Просвет должен иметь высоту такую, чтобы человек высокого роста мог спокойно, не задевая головой перекрытие проходить по лестнице, в среднем этот показатель не должен быть меньше чем 1,9 — 2 м.

Крутизна лестницы

Крутизна будущей лестницы, или другими словами — угол ее наклона, должны способствовать удобному перемещению по ней и находиться в пределах от 22 до 40 градусов. При угле, меньшем, чем 22 градуса можно обойтись сооружением пандуса, но для его сооружения потребуется очень большая площадь, в частных домах его сооружение нецелесообразно. Наклон, больший 40 градусов будет приемлем для чердачных лестниц или ведущих в подвал, свыше 75 — исключительно для пожарных.

Чем выше показатель крутизны лестницы тем меньше площади потребуется для ее сооружения.

Рассмотрим как на практике можно просчитать угол наклона. На листе бумаги следует начертить прямой угол, на горизонтальной его стороне отметить в масштабе 1:10 длину участка пола, выделенного под лестничный марш, по вертикальной — высоту лестничного марша. Соединив отмеченные на сторонах угла отрезки получим треугольник, гипотенуза которого будет равна длине тетивы лестницы. Угол, образованный относительно горизонтальной линии и есть углом наклона марша, измерить его величину можно при помощи транспортира.

Расчет высоты и ширины ступеней

Вторая формула, которой можно воспользоваться при расчете:

a+b = 0,45 — 0,46 м. В ней тоже все чрезвычайно просто: если а равно стандартному показателю 0,15 м, то b будет равно 0,3 — 0,31 м.

Верхняя ступенька не должна свисать над нижней более, чем на 0,05 м.

Числовые параметры размеров лестничных конструкций любого назначения оговариваются рядом нормативных документов, требования которых обеспечивают безопасность и эргономичность лестниц.

Базовые значения и соотношения: высота ступенек лестницы по ГОСТу

Эргономичность и безопасность лестничных конструкций обеспечивается следующими параметрами: размерами лестницы, которые соответствуют требованиям СНиП и ГОСТ; оптимальным соотношением между различными элементами лестничной конструкции; материалом, из которого изготовлена лестница; соблюдением технологии изготовления и установки лестничных элементов. Что касается размеров основных компонентов лестницы и соотношений между ними, то здесь существуют конкретные, полученные, эмпирическим путем пропорции.

Так, для того чтобы лестница была удобной и обеспечивала безопасность передвижения, необходимо, чтобы:

1. Все размеры лестницы находились в числовых пределах, оговоренных соответствующими нормативными документами.
2. Стандартная высота подступенка, как правило, колеблется в пределах 14-17 см, максимальная высота подступенка не должна превышать 20 см, а минимальное значение этого параметра – 12 см, в том числе, и для первой ступеньки.
3. Оптимальная величина уклона лестниц составляет 80-85%.

Комфортная и безопасная лестница – это результат корректного проектирования и строительства при соблюдении определенных геометрических пропорций.

Планируйте на здоровье!, – с помощью нашего он-лайн калькулятора лестниц Вы можете бесплатно рассчитать не только габариты лестницы, но и увидеть ее цену. Понять зависимость цены от дизайна, материала лестницы, и её размеров.

Где посмотреть пример комфортной и безопасной лестницы? Даже если вы не специалист в строительном деле, вы легко можете найти отличный пример идеальной лестницы – в обычном подъезде многоэтажного панельного дома, советской застройки. Высота ступеньки такой лестницы – 150-160 мм; наступная ширина – 280-300 мм; широкий проход.

В частном доме с 2-3 взрослыми и парой детей нормальной считается ширина прохода лестницы от 800 мм; комфортная ширина – 1 метр. Лестницу с шириной в 1200 мм и более в частном доме можно назвать шикарной. Обязательны и прямые площадки (для отдыха во время подъема) на поворотах лестницы.

Итак, начнем наш эксперимент. Введем полученные знания (высота помещения – 3 м, ширина прохода – 1 м, прямая площадка на повороте) в наш онлайн конструктор лестниц и получим вот такой результат:

Лестница получается крупногабаритная: 2300мм x 4600 мм! Почти 10 кв. м. вашей площади.

Таким образом, сформулируем аксиому № 1: удобная и безопасная лестница всегда большая и крупногабаритная. Это просто геометрия, с которой сложно спорить.

Отсюда и аксиома №2: стройку начните с изготовления проекта своего дома. Не экономьте на проектировании, если нужен удобный дом и лестница в нем (помимо всего прочего).

Однако, что если дом уже есть и в нем нужна лестница на второй этаж?
Нужно искать компромисс.

Возможно ли вместить в малый, уже существующий габарит удобную и при этом безопасную лестницу? Рассмотрим возможные варианты той же (см. выше) лестницы:

• уменьшим ширину прохода у лестницы: было 1000 мм, установим 800 мм:

Габарит лестницы уменьшился – до 1900х4400мм.

• разобьем удобную, единую широкую поворотную площадку на две, со ступенькой между ними:

Длина лестницы заметно уменьшилась: до 1900Х3800 мм. Почти на метр длина меньше! При этом сама лестница еще очень комфортна.

• поставим между площадками не одну ,а три ступени:

Габарит лестницы еще уменьшился: 2500 х 3200мм.

• уменьшим количество ступенек: было 20 ступенек высотой 150 мм. Установим 16 и высотой 185 мм. Меньше ступенек = меньше габарит всей лестницы.

Габарит лестницы уменьшился до 2500 х 2600мм.

Чем меньше ступенек в лестнице – тем больше высота каждой ступени. И меньше вся лестница.

Высота ступенек (т.е. как высоко вам нужно поднимать ногу при ходьбе): нормой считается 150-160 мм. Достаточно комфортна высота ступенек до 180-190 мм. Лестница с высотой ступеней более 200 мм будет не комфортной для пользования, особенно для детей и пожилых людей.

• уменьшим наступную ширину (проступь) каждой ступеньки. Было 300 мм, установим 260 мм.

Габарит всей лестницы уменьшился до 2360 х 2360 мм.

Проступь – это наступная ширина каждой ступеньки. Померяйте длину своей ступни – комфортной считается проступь в 300-280 мм. Достаточной можно считать проступь в 250 мм. Со ступени шириной меньше 220 мм шанс улететь вниз очень высок. Особенно для детей, при спуске вниз.

• заменим поворотные площадки на две забежные ступени на каждой:

Габарит лестницы существенно уменьшился – всего 2120 х 2100 мм! Вместо начальных почти 10 км.м. мы «дожали» лестницу до 4,5 квадратных метров. Причем лестница еще достаточно комфортная !

Применение забежных ступеней всегда сильно снижает габарит лестницы. Однако, если забежных ступеней много, если они узкие (см.выше) – увеличивается шанс поскользнуться на такой лестнице. Применяйте минимальное количество забежных ступеней, большой наступной ширины.

А самая малогабаритная лестница выглядит вот так:

Габарит такой лестницы – всего 1300 на 1300мм! Занимаемая площадь всего 1,7 квадратных метра! Всего 16 ступеней, из них 11 забежных ступенек.

Мы уменьшили пятно застройки лестницы более чем в шесть раз от первоначальной! Но будет ли эта лестница такая же удобная и безопасная, как и первая.

Возможно, вы спросите: изготавливаем ли мы такие малогабаритные лестницы? Ответим: конечно, изготавливаем. Потому что сегодня в 7 заказах из 10 так и получается, что лестница изначально не продумывалась и не планировалась в доме. А нам бы хотелось завтра делать все лестницы удобными и безопасными.

Ну и главное, – габарит лестницы НАПРЯМУЮ влияет на ЦЕНУ ЛЕСТНИЦЫ. Большая лестница требует больше материала, и стоит, соответственно дороже. Можно ли купить дешевую, удобную лестницу?, – можно, если вас устроит комфорт и безопасность приставной лестницы-стремянки 🙂 .

Планируйте на здоровье!, – с помощью нашего он-лайн калькулятора лестниц Вы можете бесплатно рассчитать не только габариты лестницы, но и увидеть ее цену. Понять зависимость цены от дизайна, материала лестницы, и её размеров.

Появились вопросы по проектированию и изготовлению лестниц? Просто позвоните нам: +375 44 703 02 69.

инструкция по расчету оптимальных комфортных размеров (фото и видео)

Для производства лестниц используют различные материалы, создают нестандартные конструкции, подчёркивающие индивидуальность помещения, удовлетворяющие вкус владельца. Однако все модели без исключения объединяет основное предназначение: обеспечение удобства спуска и подъёма.

Строительство домов, перепланировка своими руками — распространённое явление. Изобилие современных материалов позволяет беспрепятственно создавать самые сложные конструкции. Лестницы не являются исключением.

На фото – проектирование лестниц.

Конструкция должна соответствовать установленным стандартам по следующим критериям:

• высота;
• ширина;
• высота подступенка.

Возможные ошибки проектирования

Фото – рекомендуемые параметры лестниц.

Прежде чем приступить к непосредственному выполнению работ, необходимо ознакомиться с наиболее распространенными ошибками, сопровождающими монтаж лестниц собственными усилиями.

Неверная высота ступеней

Согласно стандартам максимальная высота ступенек не может превышать 190 мм. На практике доказано неудобство конструкций с нарушением рекомендуемых размеров. Слишком высокие ступени особенно неудобны для пожилых людей и маленьких детей.

Максимально допустимые показатели:

• для жилых помещений — 190 мм;
• для нежилых — 170 мм.

Внимание! Ели особенности планировки не позволяют соблюдать стандарт высоты ступени лестницы, допускается коррекция с увеличением до 200 мм.

Неодинаковый размер

Различная высота может стать причиной несчастного случая. Нормальный ритм ходьбы и разные ступени — несовместимые понятия, не стоит экспериментировать.

Стандарты

На фото – стандартные названия элементов лестницы.

Строительство и отделочные работы независимо от предназначения здания осуществляются в соответствии с определёнными нормами и правилами, которые распространяют свое действие и на лестницы. В соблюдении установленных правил заинтересованы в первую очередь пользователи, так как от этого непосредственно зависит безопасность.

Это достаточно сложная архитектурная конструкция.

Следует отметить, что установленные требования можно корректировать в зависимости от специфических особенностей планировки.

• Одним из наиболее значимых стандартов является угол наклона, который колеблется в пределах от 27 до 45 градусов. Результатом превышения стандартов станет слишком крутой подъём.
• Высота ступенек лестницы регулируется вторым стандартом.
• Ширина ступени должна соответствовать размеру ступни, оптимальная ширина 280 -320 мм. Увеличение может стать причиной затруднительного шага. Если её уменьшить, неудобно будет спускаться.
• Ещё один стандарт касается ширины лестничного марша, 600 – 700 мм является оптимальным вариантом для беспрепятственного передвижения одного человека, и этот показатель считается минимальным. Наиболее распространённой величиной считается промежуток от 900 до 1000 мм, комфортная конструкция удовлетворит людей с различной массой тела и особенностями фигуры.

Поднимаясь, человек независимо от комплекции тратит в два раза больше энергии, чем при обычной ходьбе по ровной поверхности. В результате ряда экспериментов квалифицированные специалисты пришли к выводу: для создания идеальной конструкции необходимо удвоить показатели размера подступенка — прибавить ширину ступени, поскольку этот расчёт соответствует среднему шагу.

Расчёты

Необходимая ширина лестничного марша

Практикуется применение нескольких формул расчёта. Профессионалы рекомендуют не экспериментировать, а воспользоваться поверенными размерами, исключающими неприятные последствия.

Значительно проще разрабатывать проект, используя общепризнанные формулы. Для человека, принявшего решение самостоятельно осуществлять монтаж конструкции лучше выбрать самый простой вариант, который поможет избежать путаницы и ошибки. Как известно, цена исправления ошибок всегда значительно выше затрат на тщательную предварительную проработку.

Итак, наиболее распространённая формула для расчёта ширины и высоты рядовых ступеней: а+b = 450 ± 20 мм, где:

• b — ширина ступени (проступи),
• а — высота ступени (подступенка).

Запомнить её предельно просто, конечный результат удовлетворит ваши требования относительно благоустройства помещения.

Ширина проступи должна обеспечивать возможность уверенно опереться полной стопой о поверхность. Количество рассчитывается исключительно в индивидуальном порядке для каждого помещения и, прежде всего, зависит от соотношения наклона и высоты этажа.

В идеале берётся первоначальное графическое изображение предполагаемой конструкции с её последующим перенесением на бумагу. Графическое изображение существенно облегчает использование формул. Традиционно чертежи делают на миллиметровой бумаге или листке в клетку.

Деревянная лестница

На фото – варианты лестниц, вид сверху.

Наиболее распространённый вариант, привлекающий простотой монтажа и возможностью беспрепятственно осуществлять работы самостоятельно без специальных навыков -деревянная конструкция.

Существует два вида деревянных лестниц:

• маршевые;
• винтовые.

Винтовые встречаются довольно редко, как правило, являются выходом из положения для ограниченного пространства, также их используют для создания оригинальных интерьеров. Эти конструкции ограничивают многие возможности. К примеру, заносить массивную мебель практически невозможно.

Для создания деревянной винтовой лестницы необходимо проводить сложнейшие расчёты, малейшая ошибка может привести к неутешительным последствиям. Если вы остановили свой выбор именно на этом варианте, рекомендуется обратиться к профессионалу за разработкой проекта.

Маршевые являются сравнительно простой конструкцией, позволяющей максимально проявить инициативу.

Основным элементом любого проекта являются ступени, которым необходимо уделить повышенное внимание. Они состоят из подступенка (вертикальной) и проступи (горизонтальной) плоскостей. На проступь наступают ногой, подступенок — вертикальная балка, расположенная под ступенькой, выполняет функцию поддержки.

Практикуется создание конструкций без подступенка, однако эти варианты отличаются незначительной прочностью и надежностью, подвергаются деформации.

Существуют различные виды ступеней для лестницы:

• радиусные;
• поворотные;
• прямоугольные.

Деревянные винтовые лестницы: нюансы самостоятельного строительства

Количество ступеней и их ширина

Прежде всего, необходимо определиться с количеством ступеней и высотой подступенка. Эти показатели являются основой, взаимосвязаны между собой. Для измерения высоты конструкции необходимо определить расстояние от чистового пола нижнего этажа до пола следующего этажа.

Внимание! Деревянную лестницу устанавливают исключительно на чистовой пол.

В качестве примера возьмем конкретные величины, так значительно легче разъяснить правила расчёта.

Итак, инструкция по расчёту:

• расстояние до потолка — 250 см;
• межэтажное перекрытие в сочетании с полом — 35 см = 285 см;
• высота подступенка — 17 см.

Начинаем расчёт с использованием показателя подступенка (стандартные размеры от 15,2 до 19,7 см).

Расчёт количества ступеней осуществляется по следующей формуле:

• высоту лестницы делим на высоту подступенка;
• в нашем случае 16,76 = 285/17, округляем результат до 17 штук.

Существует два варианта дальнейших действий, компенсирующих округление результата формулы.

1. забежная (первая ступень) будет значительно меньше остальных (17 см).
2. осуществить точный расчёт и использовать соответствующий показатель, что значительно проблематичнее.

Высота подступенка

Фото лестниц с разным углом наклона.

Высота подступенка лестницы определяется в зависимости от сферы применения конструкции:

• I категория: внутриквартирная.

1. Высота подступенка 155 — 220 мм.
2. Глубина 245 — 260 мм.
3. Также практикуется изготовления элементов высотой 165 — 200, при глубине 220 — 300 мм.
4. Исключения составляют лестницы, предназначенные для людей с ограниченными способностями, проекты разрабатываются в соответствии с действующими нормативами, к изучению которых следует подойти с максимальной ответственностью.

• II категория: для общественных зданий.

1. Высота подступенка: 135 — 180 мм.
2. Глубина проступи: 280 — 340 мм. Для этой категории обязательно учитываются требования, обеспечивающие удобство перемещения людей с ограниченными возможностями.

• III категория – прочие.

1. Высота подступенка: 150-190 мм.
2. Глубина проступи: 250 — 320 мм.

Общие указания

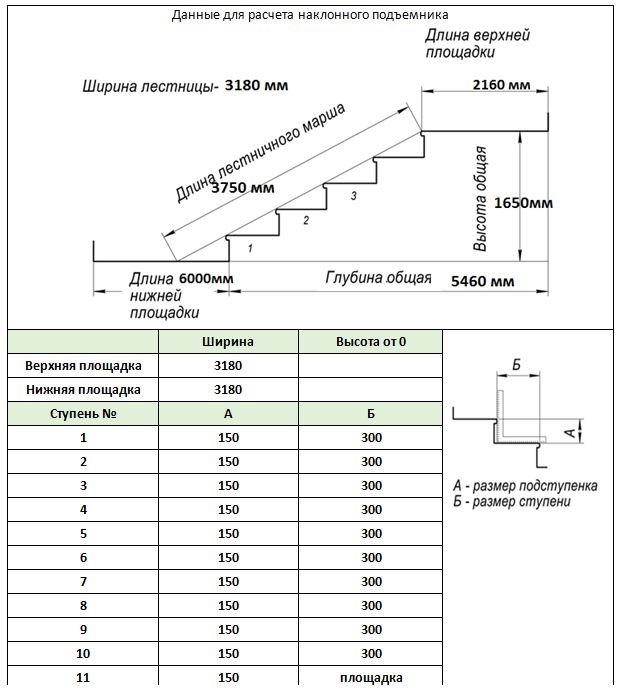

На фото – соотношение высоты и ширины.

Формула проектирования: (2R + G) = 2 подступенка + проступь, где:

• 2R — удвоенная высота подступенка;
• G — глубина проступи.

Результат независимо от категории должен быть в пределах 550 мм-700 мм.

Для помещений с нестандартной планировкой (потолками) с целью выравнивания ступеней возможно немного снизить уровень пола верхней площадки. Порожек делать не рекомендуется, идеальным вариантом считается слегка наклонный пол, в виде пандуса.

Учитывая, что для округления результатов формулы жертвуют миллиметры, уклон не будет бросаться в глаза, не доставит неудобств в передвижении.

Для изготовления ступеней и подступеней используют деревянные доски:

• для подступеней наиболее распространенная толщина — 3 см;
• для ступеней — 4 см.

Древесина легко поддается обработке, соответственно, вы с лёгкостью можете корректировать размеры, используя специальные инструменты. Для создания надёжной, долговечной конструкции ступени и подступени рекомендуется крепить саморезами и клеем.

Даже в результате самых точных расчетов возникает необходимость подгона отдельных элементов, при этом главное не торопиться, так как недостаток компенсировать значительно проблематичнее.

Заключение

Используемая стандартная высота ступеней лестницы избавит вас от неприятных последствий, максимальная экономия возможна при точном расчёте необходимых материалов.

Используйте формулы, учитывайте рекомендации профессионалов, и результат будет радовать функциональностью и безупречным внешним видом на протяжении длительного периода, не требуя дополнительного вмешательства. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Лестничные ступени — требования к ширине и высоте

Неотъемлемым атрибутом современной архитектуры являются лестничные ступени. Они позволяют подниматься на этажи без применения лифтов, обеспечивают комфорт и удобство пользования любым помещением. При этом каждому человеку приходилось сталкиваться с удобными и не слишком комфортными лестничными ступенями, затрудняющими подъем ввиду своих технических характеристик. Чтобы подъем по лестнице не доставлял дискомфорта, ее необходимо спроектировать и построить в строгом соответствии с правилами и нормами стандартов, учитывающих основные факторы.

Нормативные документы

В конечном счете, лестничные ступени в любом здании или загородном доме это не только архитектурный компонент, который должен гармонично вписаться в дизайн помещения, но и элемент безопасности. Необходимо еще до строительства правильно рассчитать основные характеристики будущих ступеней, учитывая главные характеристики, в числе которых:

• угол подъема;
• число ступеней;
• основные габариты – ширина марша, высота ступени;

В настоящее время при проектировании и строительстве жилых зданий, а также промышленных и социальных объектов инфраструктуры в части сооружения лестничных маршей организации, подрядчики и проектные организации руководствуются нормами действующих стандартов и правил, в числе которых:

• ГОСТ 23120-78 – документ регламентирует требования к строительным конструкциям, которые относятся к маршевым трапам;
• ГОСТ 8717.1-84 – нормирует основные габариты размеров составных частей лестниц.
• ГОСТ 8717.1-84 – стандарт, который устанавливает условия по разработке лестниц.

Строительные нормы и правила также регламентируют требования к ступеням и лестницам. При этом руководствуются документацией:

• СНИП № 2.08.01/89 – правила строительства жилых помещений.
• СНИП № 2.08.02/89 – правила строительства общественных зданий.

Принципы проектирования лестниц и ступеней

В процессе проектировании лестничных маршей разрабатываются основные технические характеристики и устанавливаются следующие параметры безопасности и комфорта будущего марша. Среди них:

• ширина шага при перемещении;
• ширина марша;
• высота ступеней;
• ширина ступеней;
• угол наклона ступней;
• глубина проступи.

Основными критериями при проектировании являются такие факторы, как:

• комфорт в ходе эксплуатации;
• безопасность передвижения человека;
• эстетичный внешний вид;
• оформление.

Основные размеры и стандарты

Нормы действующих отраслевых стандартов регламентируют основные размеры, которые гарантируют удобство и безопасность использования лестничных ступеней. Требования устанавливают следующие нормы:

• оптимальная ширина лестничного проема составляет не менее 1000 мм. Это позволяет комфортно пользоваться ступенями для подъема грузов и передвигаться двум человекам навстречу друг другу;
• минимально допустимое значение ширины должно насчитывать не менее 700 мм;
• нормируемые габариты высоты ступени могут варьироваться в пределах от 120 мм до 250 мм;
• глубина проступи ступени должна составлять не менее 270 мм, обеспечивая комфортное положение ноги человека при перемещении, таким образом, чтобы она не свисала и полностью находилась на поверхности.

При проектировании лестниц необходимо руководствоваться строительными нормами и правилами, которые регламентируют следующие показатели:

• число ступеней лестнице должно составлять не более 18 и не менее 3;
• высота обычной ступени для комфортного подъема должна насчитывать не больше 150 мм;
• предел лимитированной погрешности при изготовлении ступеней марша насчитывает ± 5 мм.

Помимо этого одним из наиболее важных критериев удобства пользования лестницей является определение ее габаритов. Размеры межкомнатных и междуэтажных пролетов могут отличаться от чердачных. В случае проектирования лестниц на чердачные этажи и помещения ширина пролета может составлять 600 мм. При этом необходимо придерживаться следующих рекомендаций:

• величина угла наклона для удобного подъема по лестнице не должна превышать 40 градусов;
• по статистике наиболее комфортно пользоваться стандартными лестницами, в которых предусмотрено 15 ступеней;
• глубина проступи ступеньки рассчитывается исходя из размеров ноги среднестатистического человека.

Изменение угла наклона значительной мере отражается не только на удобстве в процессе эксплуатации марша, но и на безопасности. В связи с этим:

• в том случае, если значение угла уклона насчитывает 30º, то ширина проступи должна насчитывать 300 мм, а высота – 150;
• при крутизне в 40º габариты корректируются. При этом ширина будет составлять 250 мм, а высота – 200 мм.

Относительно эвакуационных лестниц действуют следующие требования:

• минимальное количество ступеней в одном марше – 3, максимальное – 18;
• значение глубины ступеней прямого пролета – не менее 250 мм;
• величина максимального уклона – не больше 45°;
• высота подступенка – до 220 мм;
• глубина ступеней для конструкции в виде винтовой лестницы – до 180 мм в средней части.

Методы и формулы расчета

Чтобы произвести расчет числа ступеней можно прибегнуть к любому из возможных вариантов:

• использовать чертеж и графический метод;
• воспользоваться специально разработанными для этой цели калькуляторами;
• эмпирически разделить расстояние между соседними этажами на необходимую высоту проступи.

Чтобы осуществить расчет лестницы можно прибегнуть к услугам специалистов проектных строительных организаций или произвести вычисление самостоятельно. Для этой цели можно воспользоваться формулой безопасности, которая учитывает глубину проступи. Исходя из формулы Блонделя:

2Н + S = Х, где

• H – высота проступи;
• S – ширина проступи;
• Х – средняя длина человеческого шага, которая составляет от 600 до 650 мм.

При проведении расчета по несущей способности составляющие компоненты лестницы дифференцируются на статически определимые однопролётные или консольные балки, параметры которых определяются по формулам. При этом, помимо постоянных нагрузок, на конструкцию воздействуют динамические, воздействие которых может вызывать прогиб не более чем 0,0025% от длины пролета. В ходе расчета производится определение всех возможных нагрузок, которые могут воздействовать на марш.

Лестница должна иметь одинаковые по высоте ступени. В противном случае человек может получить травму. При движении вверх или вниз по ступеням на подсознательном уровне задействуется мышечная память и в случае отсутствия опоры на ожидаемом месте человек может упасть, споткнуться или подвернуть ногу.

Факторы удобства

Готовые лестницы отличаются своими характеристиками, а потому по субъективным оценкам одни считаются удобными для передвижения, а другие не совсем. На комфорт человека оказывают влияние четыре основных характеристики лестничного марша;

• высота прохода;
• ширина ступени;
• высота ступени;
• ширина лестницы.

Как выяснилось при исследовании, наиболее комфортно человек себя чувствует, если высота подъема составляет четверть шага. Таким образом, можно сделать вывод, что при шаге взрослого человека в 600 – 800 мм оптимальное значение высоту ступени может варьироваться от 150 до 200 мм. В том случае, если конструкция лестничного марша будет иметь ступени высотой, ниже 150 мм, инстинктивно у человека будет появляться желание шагать через одну ступеньку. А при высоте ступени больше 200 мм, человек испытывает дискомфорт при постоянном подъеме ноги.

Оптимальное значение ширины – 900 – 1000 мм. По такой лестнице смогут пройти одновременно два человека. При этом можно без труда занести мебель и развернуться в проходе.

Ширина ступени лестницы выбирается по размеру ноги взрослого человека, которая в среднем составляет в длину 260 – 300 мм. Площадь комфортного опирания на основание ступени должна составлять не менее 90%, чтобы человек удобно мог перемещаться по лестнице. Таким образом, минимальная ширина ступени должна составлять не менее 230 – 270 мм, а с коэффициентом запаса 260 – 300 мм. Данная ширина составляет половину человеческого шага и обеспечивает нормальное его перемещение без лишних усилий.

Исходя из значений ширины и высоты ступеней, формируется еще один важный параметр – угол наклона лестничного марша. Оптимальная его величина колеблется в диапазоне от 26 до 33 градусов. Более крутые лестницы будут отличаться затруднением при подъеме.

Высота прохода лестницы – еще одни важный критерий, который представляет собой высоту от ступеней до верхнего перекрытия. Чтобы не допустить удара головой, его делают на 100, а лучше на 200 мм выше роста среднестатистического взрослого человека.

Материал для изготовления лестниц

Чаще всего лестничный проем изготавливается на бетонной основе. Унифицированные модули укрепляются посредством армирования и часто используются в жилых домах, производственных помещениях, в общественных заведениях. Недорогой материал способен принимать любую форму и размеры, имея доступную стоимость. Как правило, такие изделия имеют высокий запас прочности, надежности и долговечности.

При изготовлении деревянных лестниц необходимо учитывать породу древесины, ее свойства, рассчитать габариты брусов для обеспечения необходимой прочности и несущей способности.

Металлические лестницы чаще всего применяются в промышленных условиях, позволяя задействовать листовой металл и балки в виде уголков, швеллеров, двутавров для сооружения конструкции. В загородных домах лестницы могут быть комбинированными, представляя собой конструкцию из разных материалов: бетона, дерева, камня, металла, стекла и т . д.

Характеристики винтовых лестниц

Межэтажные винтовые лестницы ввиду своей компактности часто используются для организации интерьеров коттеджей и домов с небольшой площадью. Несмотря на то, что такой вариант позволяет сэкономить пространство необходимо учитывать конструкцию лестницы, в которой не регламентируется угол наклона. В конструкции винтовой лестницы ширина наружной части проступи больше внутренней. При этом величина допустимого минимума внутренней части составляет 100 мм Наибольшее значение наружной – 390 мм. Винтовые лестницы должны при этом иметь минимальную ширину 800 мм. В подобных конструкциях редко используется подступенок. Вместе с тем значение высоты шага должно оставаться неизменным по всей длине, чтобы гарантировать безопасность и удобство при передвижении.

Требования к забежным ступеням

Конструктивно ступени забежной лестницы отличаются по внешнему виду, имея форму усеченного треугольника или трапеции. Таким образом, значение глубины проступи является переменной величиной. С наружной стороны она больше, чем у основания. При разностных параметрах значения глубины проступи, величина высоты подступенка остается всегда одинаковой. Для ширины каждого из фрагментов строительные нормы и правила определяют минимальный габарит снаружи – до 400 мм, у основания – 100 мм.

Уличные конструкции

Габариты лестниц уличных ступеней несколько отличаются от внутренних конструкций. Прежде всего, это касается ступеней расположенных на входе в здание, дом или на территории участка. С наружной части могут устанавливаться, как прямые, так и поворотные варианты конструкций. При этом угол поворота может быть произвольным или составлять фиксированные 90° или 180°. Благодаря этому человек получает доступ к входу с любой удобной стороны.

Крыльцо чаще всего изготавливается на основе армированного бетона, который выделяется долговечностью, прочностью и износостойкостью. Дизайн выбирается в соответствии с экстерьером.

Модели для крыльца часто делают из железобетона. Они отличаются надежностью и прочностью. Параметры выбирают в зависимости от местного ландшафта, дизайна дома.

При строительстве наружных лестниц с заходом с двух направлений допускается пологий уклон конструкции. Благодаря невысоким ступенькам можно обойтись без перил. Регламентированные размеры при этом составляют:

• высота подступенка – от 150 до 250 мм;
• значение глубины ступени – 250 – 400 мм.

Высота и ширина ступеней лестницы гост

Автор stairsekb На чтение 12 мин. Просмотров 303 Опубликовано 18.06.2021

Содержание

При устройстве лестницы важную роль в безопасности играют не только ступени, но и ограждающие конструкции. Поэтому в ГОСТе прописаны и их идеальные размеры.

Чтобы грамотно сделать удобную и безопасную конструкцию, необходимое если и не придерживаться в точности, то обращать внимание на следующие рекомендации ГОСТа.

Как правило, в регламентирующих документах рекомендованный угол лестниц для использования в быту и для эксплуатации в общественных зданиях составляет 30-45 градусов. Но есть и иные варианты.

Основные рекомендации ГОСТ

Подъемные элементы конструкции состоят из проступи и подступенка. Проступь определяет ширину ступени, а подступенок – ее высоту. Нормы и правила, прописанные в ГОСТе, помогут определиться с правильными размерами данных элементов.

Также можно ориентироваться на «золотой шаг», который характеризуется наиболее комфортными размерами ступеней лестницы. В данном случае величина шага составляет 63-64 см, а выбранный угол наклона должен быть равен 30 градусам. Идеальное соотношение ширины проступи и высоты ступени будет равно 29 см на 17 см.

Помимо наклона на выбор размеров элементов влияет и количество ступеней. Один марш должен содержать от трех до 16 элементов. Если количество подъемных элементов больше десяти, то рекомендуется сделать маршевую площадку. Желательно, чтобы оно было нечетным. Таким образом, человек будет начинать и заканчивать восхождение или спуск одной и той же ногой, что считается более комфортным.

Например, если угол составляет 33 градуса, ширина ступени определяется как 26 см, а ее высота – 17 см. Если наклон 37 градусов, ширину уменьшают до 34 см, а высоту, наоборот, увеличивают до 18 см. При наклоне лестницы в 45 градусов и ширина, и высота соотносятся 1:1, то есть 20 см на 20 см.

По поводу числа этих элементов ГОСТ ничего не говорит. Однако чисто практически и психологически более комфортным считается нечетное их количество – начинать и заканчивать подъем удобнее с одной и той же ноги. Поэтому если в результате расчетов вы получили четную цифру, следует подумать об ее изменении. Можно нижнюю или верхнюю ступеньку сделать не стандартной высоты (чуть более низкой или высокой), чтобы увеличить или уменьшить количество ступеней на единицу.

Отметим, что правильно сооруженная лестница без подступенков не теряет ни в безопасности, ни в удобстве эксплуатации.

Особое внимание уделяется ступеням. Стандартный их вариант состоит из двух фрагментов.

Винтовые конструкции

Исключением в плане указанных параметров могут быть лестницы, выполненные в винтовом варианте исключительно из дизайнерских соображений. Тогда и ширина самой конструкции, и глубина ступеней выбираются в более комфортных для эксплуатации параметрах.

В частном доме, ради экономии пространства, нередко ширину проступи уменьшают до 25, а то и до 20 см. Однако в этом случае рекомендуется проектировать лестницу со сквозными ступенями, то есть не закрывать подступенки материалами. Иначе лестничной конструкцией пользоваться станет крайне неудобно: ширины ступенек на марше для уверенной опоры на проступь будет хватать разве что детям.

Особенно важно скрупулезно просчитать шаг ступенек конструкции. С него, собственно, и стартуют прочие расчеты. Неверно рассчитанный шаг при эксплуатации лестницы может даже повлечь за собой плохое самочувствие пользователей, особенно находящихся в пожилом возрасте: избыточное перенапряжение, необходимое для сбережения равновесия, ведет к болезненным ощущениям в ногах.

Если речь идет о лестничной конструкции, ведущей к входной двери, разработчик может отклониться от рекомендуемых размеров: очень часто такие лестницы оборудуются с повышенной глубиной ступеней и малой их высотой. Такой ход повышает безопасность пользования лестницей при плохих погодных условиях.

Если рост и, соответственно, длина шага пользователя выходят за стандартные пределы, стоит изменить данные и вместо суммы ширины проступи и высоты подступенка, равной в среднем 450 мм, взять большее или меньшее значение.

Если есть возможность устроить двухпролетную или с забежными ступенями лестницу, задача расчета с одной стороны усложняется, с другой – позволяет получить стандартную высоту ступени без уменьшения проступи.

Размеры ступеней лестницы: ГОСТ и СНиП

Для упрощения расчетов можно привести статистически выведенные данные по удачному соотношению высоты и ширины ступеней.

Строительные нормы дают рекомендации по оптимальному подбору параметров, но следует учитывать – это именно рекомендации, по крайней мере по отношению к частным домам.

Важно учитывать, что длина проема и длина горизонтальной проекции (длина марша) совпадают не обязательно. Это связано с тем, что необходимо обеспечить высоту пространства над головой пользователя не менее 2 м. При высоте межэтажного перекрытия 2,7 м первые три или даже четыре ступени можно расположить за пределами проема, а при высоте 2,5 м – только одну-две.

В том случае если предполагается переносить крупногабаритные предметы, а также для свободного встречного движения двух людей длина ступеней должна быть не менее 125-150 см.

Следующим важным параметром является ширина ступени. Данный показатель, как и высота ступени, зависит от угла наклона лестницы и числа ступеней в марше.

При проектировании, помимо несущих нагрузок на опорные конструкции, очень важно правильно рассчитать оптимальные размеры ступеней лестницы, влияющие на комфортное и безопасное использование конструкции.

Высота ступеней лестницы в своем доме

Комфортным размером считается показатель в 25-30 см. При таком значении проступь способна полностью вместить стопу взрослого человека. Допускается снижать данный показатель на технических лестницах с нерегулярным использованием.

Данные параметры одинаково относятся как к маршевым лестницам, так и к винтовым.

При проектировании лестницы вы непременно столкнетесь с необходимостью расчета ступеней. Чтобы определить размеры ступеней для вашей лестницы, необходимо придерживаться стандартов, определенных в ГОСТ и СНиП, тогда конструкция получится безопасной и комфортной для передвижения. Размер ступеней однотипно определяется практически на любой лестнице, исключением являются уникальные дизайнерские решения, однако эти размеры также приближены к общепринятым стандартам.

Не маловажным критерием в выборе длины ступени является площадь помещения, в котором расположена лестница.

Схематическое изображение основных параметров, необходимых для расчета высоты ступени

Для того чтобы определить высоту ступеньки, используются специальные формулы и правила. Подобные методики позволяют провести вычисления с учетом стандартов ГОСТ. Это значительно облегчает процесс проектирования и позволяет сразу вывести более-менее подходящие цифры. Таким образом, удобная высота для каждой ступени лестницы может быть рассчитана одним из следующих методов:

Для определения высоты ступенек лестницы, соответствующей СНиП, учитываются следующие данные:

Прочие стандарты

Высота лестничных ступеней или, другими словами, высота подступенка – это один из важнейших параметров, на основании которого строится весь проект лестницы. Согласно ГОСТ определена стандартная высота для ступеней лестницы, она находится в пределах 12-25 см.

Для правильного расчета высоты ступени используются специальные формулы

Высота ступени лестницы согласно ГОСТ является одним из базовых параметров для проектирования удобного и безопасного подъема. При этом также важно учитывать нормы СНиП и соотносить данные с другими характеристиками проекта. Рассмотрим подробнее, какой должна быть оптимальная высота для ступени лестницы того или иного плана.

Для удобства принято брать значение в 15-17 см для уличных маршей. Для внутренних лестниц нужно сократить площадь, занимаемую под их строительство, поэтому устанавливается немного большее значение, а именно 17-22 см.

Эта тема интересная, и стоит чуть подробнее узнать, какой должна быть оптимальная высота для ступеней лестничной конструкции того или иного плана. Поэтому, перед тем, как перейти к конкретике, необходимо ознакомиться с видами ступеней, которые могут использоваться при монтаже лестничного объекта. Высота ступенек лестницы или, иными словами, высота под ступенькой – это один важнейший параметр, основываясь на котором, составляется весь проект школьной, домашней или любой другой лестницы.

При выборе лестницы для дома обязательно следует обращать внимание на высоту ступеней

Оптимальная высота ступеней лестницы в своем доме и виды конструкций

Если стандарт будет искажен, по такой лестнице будет очень сложно и некомфортно передвигаться. Кстати, от правильного расположения и монтажа зависит, и безопасность, и расход энергии.

Это:

Сделать интерьер загородного дома оригинальным и необычным можно при помощи лестницы Гусиный шаг. Подробнее о таком типе лестницы в материале: https://homeli.ru/remont-i-otdelka/lestnitsy/lestnitsa-gusinyj-shag.

Обратите внимание: формула расчета ступеней лестницы представлена в одной из предыдущих наших статей.

Строительство подобных объектов имеет определённые стандарты, на которые следует опираться при возведении лестницы:

Что нам предписывают ГОСТ и СНиП?

Ссылаясь на СНиП, можно увидеть:

Но практический опыт показывает, что безопасность и удобство смогут обеспечить немного иные размеры.

Предусматривая при возведении лестницы угол наклона, стоит отметить, что рекомендаций норм строительных стандартов в этом вопросе не установлено. Однако, уклон лестницы определяется соотношением проступи и подступенка, и делая упор на максимум и минимум высоты и глубины ступени, то угол наклона колеблется в пределах 33 – 45 градусов. Для лестниц пологих (внутренних) оптимальным считается значение до 38 градусов, а для лестниц крутых (подсобных, чердачных) — до 45 градусов.

Согласно все тем же требованиям безопасности, не только размеры и геометрию лестничных маршей надо учитывать при монтаже изделий. Очень важно также знать количество ступенчатых конструкций на одно здание. Стандартно в одном здании должно быть не менее двух лестниц (основная и дополнительная, предназначенная для возможной эксплуатации людей). В зданиях секционного типа допускается одна лестница на секцию, при этом очень важно организовать переход между секциями (обычно выше 6-го этажа).

Опираясь на СНиП, можно спроектировать и смонтировать изделия, удобные для перемещения снизу вверх и в обратном направлении, прочные и безопасные. Их соблюдение особенно необходимо при возведении ступенчатых конструкций в зданиях общего пользования, отличающихся интенсивным движением. В случае наличия соответствующих требований в ГОСТ, необходимо сопоставить оба документа и учесть следующие характеристики:

Каждый из материалов привлекателен по-своему, но и недостатков эти покрытия не лишены. Это касается всех покрытий, за исключением C3 технологии облицовки лестниц, разработанную и запатентованную компанией «Инноформа» из Твери. Среди достоинств C3-лестниц можно выделить:

Требования к ограждающим конструкциям

Облицованная по технологии C3 лестница, выглядит внешне безупречно, при этом вы можете подобрать цветовое решение в соответствие с выбранным дизайном основной конструкции. Особо стоит остановиться на рельефном рисунке, делающим C3-лестницы узнаваемыми. Но этот шаг производитель предпринимает не только ради эстетического совершенства, лестницы, облицованные по данной технологи, не скользят при любой погоде. В этом уже убедились заказчики из многих регионов России, включая те, где климат сложно назвать мягким.

При проектировании и монтаже лестничных конструкций, следует учитывать множественные факторы, но безопасность людей интересует в первую очередь. Чтобы передвигаться по ступеням было комфортно, они должны иметь «правильный» размер проступи и подступенков, при этом должен соблюдаться угол наклона и расстояние между ступенями и перекрытием. Что касается основных нормативных актов, то это, в первую очередь, некоторые ГОСТы:

Помимо требований ГОСТ при устройстве ступенчатых конструкций, их монтаже и облицовке лестниц на улице и внутри помещений, применяют также Строительные Нормы и Правила, или СНиП. В них можно найти методические указания, которые необходимо учитывать при монтаже и облицовке лестниц. Некоторые требования ГОСТ и СНиП пересекаются, но когда речь идет о комфорте и безопасности людей именно требования СНиП 35-01-2001 «Доступность зданий и сооружений для маломобильных групп населения» обязательны к исполнению.

Среди требований нормативных актов также важно учесть, что максимальное количество ступеней в одном марше не должно превышать 18 единиц, при этом рекомендованная глубина проступи 250 мм, при этом высота подступенка считается идеальной, если она не ниже 150 и не выше 200 мм, хотя разумные отклонения допускаются. Обычно все ступени лестницы имеют одинаковую высоту, в некоторых случаях допускается несовпадение, но в пределах 5 мм.

Если заранее грамотно рассчитать высоту и ширину ступеней лестницы, тогда она будет комфортной и безопасной для всех членов семьи

Следует отметить, что зачастую, в частных домах используются винтовые лестницы.

Числовые параметры размеров лестничных конструкций любого назначения оговариваются рядом нормативных документов, требования которых обеспечивают безопасность и эргономичность лестниц.

Ширина и высота ступенек лестницы: параметры эргономичности

Лестница в доме должна быть безопасной и практичной, поэтому важно правильно выбрать высоту ступеней Лестницы относятся к строительным конструкциям, обеспечивающим безопасность и комфортность передвижения. Поэтому к размерам лестничных конструкций, материалам из которых они изготовлены и самой технологии строительства предъявляются повышенные требования эргономичности, надежности и безопасности.

Но их параметры также устанавливаются требованиями СНиП. Кроме того, при проектировании и строительстве лестниц в своих домах необходимо придерживаться нормативных требований к размерам.

Эргономичность и безопасность лестничных конструкций обеспечивается следующими параметрами: размерами лестницы, которые соответствуют требованиям СНиП и ГОСТ; оптимальным соотношением между различными элементами лестничной конструкции; материалом, из которого изготовлена лестница; соблюдением технологии изготовления и установки лестничных элементов. Что касается размеров основных компонентов лестницы и соотношений между ними, то здесь существуют конкретные, полученные, эмпирическим путем пропорции.

Выполнение этих требований позволяет спроектировать и построить удобную, безопасную в эксплуатации лестницу, построенную с минимальным расходом строительных материалов.

2.4.7. При повороте пандуса или его протяженности более 9 м не реже чем через каждые 9 м рекомендуется предусматривать горизонтальные площадки размером 1,5 x 1,5 м. На горизонтальных площадках по окончании спуска следует проектировать дренажные устройства. Горизонтальные участки пути в начале и конце пандуса следует выполнять отличающимися от окружающих поверхностей текстурой и цветом.

2.4.6. Пандус обычно выполняется из нескользкого материала с шероховатой текстурой поверхности без горизонтальных канавок. При отсутствии ограждающих пандус конструкций следует предусматривать ограждающий бортик высотой не менее 75 мм и поручни. Зависимость уклона пандуса от высоты подъема рекомендуется принимать по таблице 12 Приложения N 2 к настоящим Методическим рекомендациям. Уклон бордюрного пандуса следует, как правило, принимать 1:12.

2.4.9. В зонах сопряжения земляных (в т.ч. и с травяным покрытием) откосов с лестницами, пандусами, подпорными стенками, другими техническими инженерными сооружениями рекомендуется выполнять мероприятия согласно пункту 2.1.5 настоящих Методических рекомендаций.

Также данный список нормативных документов, предназначенный для качественного производства и установки деревянных лестниц, может быть дополнен стандартами ГОСТ 21.101-97 и ГОСТ Р53254-2009.

После проведения расчетов специалисты разрабатывают чертеж, производимый в трех проекциях, притом на верхней, как правило, размещается нарисованный план объекта. Также в чертеже указывается направление движения, описываются металлические и деревянные детали.

Список используемых нормативных актов

Производители придерживаются в своих работах следующих нормативных актов:

Первый содержит в себе общие требования, касающиеся проектной нормативной базы, второй – технические характеристики внешних изделий. Для лестниц приставного типа предназначен свой ГОСТ – Р53254-2009.

Эргономичность и устойчивость – главные условия, предъявляемые к деревянным лестницам, основательно расписанные в соответствующих государственных документах. Нормативы подразумевают учет каждого элемента конструкции, вплоть до размера ступенек, высоты проема и наклонного угла всей лестницы. Требования к созданию и монтажу надежного деревянного механизма можно найти в ГОСТах по лестницам из древесины.

всё про ремонт и обустройство жилья

В любом частном доме есть лестница, которая может находиться как снаружи, так и внутри, соединяя этажи. Ступеньки для крыльца могут быть разной высоты, ширины, быть изготовлены из различных материалов и при правильном расчете параметров прослужить долгие годы хозяевам.

Особым параметром любой лестницы считается высота ступеней, ведь именно от нее зависят комфорт и безопасность конструкции.

Как устроены ступени?

Основными элементами ступенек являются проступь и подступенок, но при строительстве крыльца можно обойтись и без последнего.

Проступь – это та пологая часть, куда ставится нога при шаге, а подступенок – вертикальный элемент между двумя соседними ступенями. Правда, если говорить о высоте, то нужно учитывать еще и толщину плиты.

Нормы высоты по ГОСТу и СНиП

Для того чтобы максимально обезопасить себя, при закладке ступеней необходимо ориентироваться на выверенные годами нормы параметров будущей лестницы по стандартам ГОСТ и СНИП. Лучше всего обратиться за помощью к профессионалам, но для экономии времени и средств можно уточнить размеры самостоятельно.

Также важно всегда учитывать при строительстве, изменится ли высота ступеней при дальнейшей облицовке камнем, плиткой или деревом. Это необходимо будет при расчетах размеров будущей лестницы.

Есть определенные нормативы, которые позволяют без труда определиться, какими должны быть параметры трапа. Так, минимальная ширина – 70 см, стандартная высота подъема – от 120 до 200 мм. Оптимальные размеры ступеней по ГОСТу следующие: проступь – 30 см, длина ступени – от 100 до 125 см, подступенок – от 15 до 18 см.

Для того чтобы определиться с количеством ступеней, следует знать высоту этажа, до которого они будут прокладываться. Если определить высоту ступени как 15 см, то высоту этажа необходимо поделить на высоту ступеней и отнять 1.

Если лестница деревянная, то стоит учесть, что следующая ступенька может нависать над предыдущей. Это надо учитывать и спроектировать так, чтобы выступ не превышал 2 см.

Важно при проектировании макета кропотливо делать все расчеты, не бояться дробей в числах, ведь от этого зависит качество будущего изделия.

Как определить комфортную высоту?

Необходимо знать, что нормальная высота ступеней находится в пределах от 13 до 20 см.

Важно помнить, что для крыльца ступени должны быть более пологие, следовательно, их высота будет несколько ниже – 14–18 см.

Человек будет подниматься и спускаться по лестнице много раз, значит, это не должно вызывать дискомфорта. Если сделать ступеньки повыше, это может быть опасно или неудобно.

Для расчета размера ступеней можно воспользоваться формулой 2 ВС + ПР = Д, где Д – это приблизительная длина шага человека в мм, ВС – высота ступени, ПР – проступь.

Оптимальный угол подъема ступени (Y) – 30 градусов (больше делать не стоит), а значит, ВС и ПР можно рассчитать по формулам:

• ВС = Д sin Y;
• ПР = Д cos Y.

Важно помнить, что угол наклона всегда будет влиять на соотношение параметров.

Помните о габаритах отделочного материала, чтобы избежать дополнительной резки, а также учитывайте размеры монтажных швов.

Такие несложные расчеты позволят спроектировать макет будущей лестницы, но важно помнить, что лучше доверить все измерения профессионалам, ведь от этого зависит безопасность жителей строящегося дома.

Новый дом – это новые возможности, а значит, все его детали (лестницы, окна, ступеньки) должны приносить только пользу.

Правильно определить размеры ступенек крыльца очень важно, именно от них будет зависеть, насколько удобным окажется вход в дом. Не важно, из какого материала сделано крыльцо, расчеты будут производиться по одной схеме.

Как рассчитать размер ступеней

Основными составными элементами ступени являются: проступь и подступенок.

Фиксированного размера ступеней нет, нормами обусловлен диапазон размеров и соотношения высоты и ширины ступеней. Данный диапазон зависит от следующих факторов:

– данный параметр влияет на соотношение размеров.
• Способ отделки и облицовки готового крыльца – в зависимости от материала отделки пропорционально уменьшается размер ступеней. Выполняя расчеты, вы получаете значения высоты и ширины финишного крыльца, не забывайте об этом.
• Назначение лестницы (приставная, на чердак или в подвал). Так как в данной статье рассматривается строительство крыльца, данный параметр нас не интересует.

Расчет высоты

Согласно строительным стандартам высота ступени крыльца должна находиться в диапазоне от 13 до 20 см.

Основные моменты, на которые стоит обратить внимание при расчетах:

• Для крыльца рекомендуется использовать более пологие лестницы, соответственно с меньшей высотой ступени, оптимальным размером считается 14-18 см. Это обусловлено тем, что по крыльцу человек чаще поднимается с определенным грузом (пакеты с покупками или новая мебель), и по менее высоким ступеням подъем дается легче.

• Подъем будет более удобным и комфортным, если он будет начинаться и заканчиваться с одной и той же ноги. Разделите высоту крыльца на высоту подступенка. Если число ступеней нечетное, то это хорошо. Если число получается четным, посмотрите, возможно ли скорректировать высоту, чтобы получить нечетное количество ступенек. Если скорректировать нельзя, то ничего страшного.

Ширина ступени

Определяя ширину ступени, необходимо руководствоваться следующими требованиями:

• Ширина шага – показатель определяется как сумма высоты подступенка и ширины проступи и должен равняться 450 мм.

• При расчете ступеней крыльца ширина проступи должна определяться из расчета, что на ней будет полностью помещаться стопа, это 27-32 см.

Основные ошибки

Определяя размеры крыльца, многие начинающие и неопытные проектировщики и строители могут допустить ряд ошибок, которые повлекут за собой дополнительные финансовые вложения, а то и переделку всего крыльца.

Ознакомьтесь с наиболее часто встречающимися ошибками, чтобы не допустить их в своем строительстве.

Размер без учета облицовки

Одна из грубейших ошибок, которая может привести к переделке всей конструкции или части крыльца, это не учтенная при расчетах толщина отделочного и облицовочного материала.

Понятно, что данное упущение не сильно коснется ступеней, потому как увеличение произойдет пропорционально во всем. Но данный просчет для площадки крыльца приведет к сокращению расстояния до дверного полотна, которое должно быть не менее 4-5 см.

Данный зазор необходим для беспрепятственно открывания двери при образовании наледи, снежного покрова, он также предотвратит затекание воды в дом.

Ширина проступи и лестничного пролета

Производители стремятся сохранять размеры отделочных материалов максимально близкими к средним величинам стандартов.

Плитка для крыльца прослужит намного дольше в условиях повышенной проходимости, если она останется в заводских размерах и с заводской обработкой краев.

Рекомендуем заранее уточнить габариты предполагаемого отделочного материала и при возможности подогнать размеры ступеней таким образом, чтобы избежать дополнительной резки.

Дополнительное увеличение высоты ступени включает:

• Толщину клея под плиткой на проступи – примерно 0,5 см.
• Толщина самой плитки в зависимости от материала от 0,5 см.
• Монтажный шов между подступенком и проступью 3-5 мм.

Увеличение ширины и длины ступени зависит только от количества монтажных швов в 3-5 мм.

Рассчитав размер ступеней крыльца с учетом всех обозначенных моментов, вы сможете минимизировать дополнительную резку материала и, возможно, покупку лишнего объема.

Соблюдать правильный размер ступеней для крыльца очень важно. В первую очередь, для безопасности вас и ваших близких. Что будет, например, если размеры ступенек крыльца будут нарушены? Если, например, ширина ступени крыльца будет 40 или 50 см?

Во-первых, будет весьма неудобно ходить – это шире, чем комфортный шаг с подъемом ноги для среднего человека.

Во-вторых, такой размер ступеней для крыльца приведет неминуемо к травме. Кто-нибудь обязательно запнется на таком «широком» приступке.

Как производится расчет крыльца со ступеньками

Как же должен вестись расчет крыльца с ступеньками, какой должна быть высота ступеней крыльца, а какой – ширина?

Во-первых, расчет ступеней крыльца уже давно произведен. Стандартная высота ступенек крыльца должна быть примерно 20 см, а ширина – примерно 30 см. При таких размерах большинству людей удобно подниматься и опускаться по лестнице.

Во-вторых, небольшие отступления от этих размеров конечно же возможны. То есть, ели вы сделаете ширину 28-32 см, то ничего страшного не случится. И при высоте в 18-21 см – тоже.

Любые грубые нарушения этих размеров приведут к неудобству хождения по ступенькам и, как следствие, к возможным травмам.

Зачем нужен справочник

Перед тем, как рассчитать ступени крыльца из какого либо материала, обратитесь к справочнику. Для чего? Для того, чтобы узнать, какую предельную толщину материала вы можете использовать и какой при этом вам делать подступенок. Ведь толщина материала также будет входить в общую высоту ступеньки при построении крыльца.

В общем, для начала считаем и затем смотрим, как построить ступеньки к крыльцу по правилам, соблюдая требования к ширине и высоте составных частей крылечка.

Устройство ступеней крыльца

Само устройство ступеней крыльца достаточно простое – это сама ступень и подступенок. Обычно они располагаются перпендикулярно друг к другу. Более острый угол возможен, а вот тупой – нет. Использование тупого угла приведет к недостаточной постановке ступни на ступеньку.

Основание под ступеньки может быть сплошным (бетон, кирпич, блоки) или каркасным (деревянный сборный или металлический сварной каркас).

Лестницы в доме должны быть не только внешне привлекательными, но и безопасными, в первую очередь. Поэтому, приступая к проектированию, стоит помнить, что они должны соответствовать нормам ГОСТ. Ниже приведены основные параметры, знание которых необходимо при самостоятельном выборе комфортабельных и элегантных лестниц для частных домов и двухуровневых квартир. Вы также узнаете, в чем заключаются преимущества готовых ступеней для крыльца от компании «Инноформа».

Основные типы лестниц, используемых внутри дома

Лестницы можно разделить на два основных типа: лестницы, которые вписаны в архитектурный проект здания и лестницы самонесущие, которые могут быть разработаны уже после отделке помещений. Также ступенчатые конструкции различают по форме

• Прямые марши, которые, судя из названия, имеют строгие формы, а изготавливаются чаще всего из бетона и металла.
• Лестницы, изменяющие направление движения на 90, 180 градусов или на произвольный угол.
• Винтовые изделия, имеющие закругления и также меняющие направление движения. Следует отметить, что ширина ступеней таких лестниц меняется, но при соблюдении соответствующих норм они все равно безопасные и комфортные для движения.

Какой бы тип лестничных маршей вы не выбрали, стоит обратить пристальное внимание на все геометрические параметры. Именно от таких параметров, как ширина и высота ступеней готовых лестниц зависит безопасность людей, и особенно если в доме проживают дети, люди преклонного возраста и инвалиды.

Высота ступеней

Высота ступеней (подступенков) – это, пожалуй, один из важнейших параметров, определяющих безопасность конструкций. Они не должны быть сильно высокими, не допускаются к использованию и низкие ступеньки. Наиболее комфортной считается высота 16-18 сантиметров, хотя для частных коттеджей допускается высота 19 см. В противном случае подъем будет крутым и, соответственно опасным. Стоит отметить, что в некоторых случаях и этот показатель не предел – более высокие подступенки допускаются в случае, если площади помещения недостаточно (подвалы, чердаки). В некоторых случаях на помощь приходят даже лестницы необычной конструкции, известные как гусиный шаг.

Глубина ступеней (ширина проступи) простых лестничных маршей

Удобные и безопасные ступени не должны иметь слишком широкую проступь – достаточно, чтобы глубина их не превышала 25-32 см. В этом случае нога взрослого человека помещается свободно и движение не вызывает дискомфорта. Остается открытым вопрос: как узнать, соответствуют ли ступеньки существующим техрегламентам? Для этого можно использовать простую формулу: 2h + s (h-это высота ступени, s-это его глубина). Если результат сложения находится в пределах 60-65 см, это означает, что лестницы соответствуют стандартам и могут считаться безопасными.

Глубина ступеней винтовых и поворотных лестниц

Что касается лестниц, повернутых под определенным углом, то и в данном случае «работают» технические стандарты. В частности, ширина проступи не должна быть менее 25 сантиметров (в самом узком месте), при этом расстояние от перил (ограждений) должно быть не более 40 см. Поэтому профессиональные производители, в том числе готовых ступеней для лестницы, заботятся о соблюдении этих и других параметров.

Ширина лестницы

Заботясь о высоте ступенек и их глубине, не стоит забывать о другом, не менее важном, параметре: ширине лестницы. В частных домах комфортное передвижение гарантирует лестница шириной 110 см. В этом случае по ней может одновременно двигаться в разных направлениях два человека, не будет затруднен также перенос мебели и других вещей. В небольших домах и двухуровневых квартирах ширина лестницы может быть 80-90 см. Стоит отметить, что измеряется этот показатель между внутренними гранями перил, а в случае, если перила односторонние, – между внутренним краем поручня и поверхностью стены.

Угол наклона

Лестницы созданы для организации комфортного передвижения по наклонным поверхностям, поэтому угол наклона конструкций также должен быть безопасным. Он точно не должен быть слишком большим, поэтому, если позволяет площадь, наклон стараются сделать максимально пологим. В случае же если площадь помещения не достаточная, прямые марши лучше заменить поворотными конструкциями, изменяющими угол движения человека.

Высота потолков

Каким бы удобным не был лестничный марш, вряд ли кому-нибудь понравится, если голова будет упираться при движении в потолок. Комфортной считается высота между ступенью и потолком 205 см, при этом этот показатель всегда можно изменить, изготовив подвесной потолок или подняв пол. Если высота до потолка будет ниже, это может доставлять массу неудобств.

Удобная лестница не должна занимать много пространства. Если в помещении, например, в многоуровневой квартире, слишком мало места для установки бетонной лестницы с прямым маршем, установить лучше винтовое изделие. Для сравнения: если первые в интерьере занимают около 7 «квадратов», для размещения вторых понадобится всего 4 квадратных метра площади. Важно, чтобы лестницы не занимали слишком много места, потому что они могут доминировать в помещении и мешать замыслам дизайнера. К слову, если со свободной площадь. Вы испытываете сложности, на помощь придут готовые лестницы для крыльца от компании «Инноформа».

Почему выбирают готовые лестницы для крыльца

Специалисты компании «Инноформа» разработали уникальную технологию облицовки лестниц C3. Среди предложений компании также готовые лестницы на крыльцо, пользующиеся большим спросом в случаях отсутствия достаточной площади. Они состоят из трех основных элементов:

• металлической опоры, изготовленной из профильной трубы;
• прочного фибробетонного косоура;
• монолитных накладок на ступени.

Среди особенностей этой уникальной конструкции можно выделить наличие прочных швов и одинаковой высоты ступеней, изготовленных в одних формах, с соблюдением требований ГОСТ. Ступени, предлагаемые в готовом виде компанией «Инноформа», собираются в течение одного дня, при этом они влаго и морозостойкие, эргономические и выглядят эстетично, в чем вы можете убедиться, глядя на фото из галереи выполненных работ. И главное: готовые ступени для крыльца не скользят при любой погоде, так как имеют ярко выраженную структурную поверхность с рельефным рисунком, который можно назвать «визитной карточкой» изделий, производимых компанией «Инноформа».

Полезное видео, в котором рассказывается об особенностях и преимуществах технологии C3 облицовки лестниц:

Понимание геометрии удобной лестницы — Практическая архитектура

Фото Сэмюэля Зеллера на Unsplash

Я чего-то не знал о лестницах

Я давно придерживаюсь правил проектирования лестниц.

Но есть разница между знанием правил и их пониманием. Понимание их означает знание того, как и почему они возникли, каковы их ограничения и как их нужно интерпретировать в различных обстоятельствах.

В случае проектирования лестниц я всегда намеревался исследовать одно правило, которое я никогда толком не понимал, но так и не дошел до него. И вот однажды я это сделал.

Базовая геометрия лестницы

Не требуется большого опыта проектирования зданий, чтобы понять, что лестницы занимают много места.

То, сколько места занимает лестница, зависит от высоты этажа, формы лестницы и геометрии лестницы. Что касается геометрии лестницы в Великобритании, допустимые размеры ступеней контролируются Строительными нормами и правилами через Утвержденные документы, в данном случае Утвержденный документ K: Защита от падения, столкновения и удара.

Вы, естественно, ожидаете, что правила будут контролировать высоту ступени (подъем), глубину проступи (проход) и общую крутизну лестницы (угол наклона), что они и делают.

В текущей версии Утвержденного документа K для Англии ограничения для частных лестниц следующие:

• Подъем (r): должен составлять от 150 до 220 мм

• Угол наклона: любой, максимум до 42 градусов

Но есть еще один критерий, который ограничивает отношение между подъездом и стояком, а именно:

Я всегда знал об этом уравнении. Я использовал его для всех лестниц, которые спроектировал, но, если честно, я никогда не понимал, для чего он нужен, что он делает и откуда берется. В утвержденном документе это указывается как требование, но не дается пояснений.

Зачем складывать два измерения под прямым углом вместе? Почему в два раза выше? А откуда диапазон от 550мм до 700мм? Я просто не мог понять, что за этим стоит.

Итак, я решил выяснить.

Ссылки на Блонделя

Не потребовалось много поисков в Google (например, «отношение между подъемом и уходом»), чтобы установить, что уравнение g+2r приписывается французскому архитектору 17-го века по имени Франсуа Блондель.

Я нашел множество ссылок на него, но не нашел объяснения того, как он вывел это уравнение или что за ним стояло. Попутно я обнаружил, что версии уравнения используются во многих странах мира, и поэтому я задался вопросом, применимо ли это соотношение повсеместно?

Дальнейшие поиски привели меня к книге Блонделя «Курс архитектуры» 1675 года, и мне удалось найти онлайн-архивную копию оригинала. Мои школьные знания французского языка привели меня к главе об «Эскалье», а затем, с небольшой помощью переводчика Google, мне удалось понять его мысли.

Прежде всего, он ссылается на других известных архитекторов, которые работали до него и которые рассматривали проект идеальной лестницы. Пифагор, Витрувий, Скамоцци и т. д. Он расправляется с ними и говорит, что они ошибались.

Затем он излагает свои собственные мысли, которые резюмируются в этом отрывке (мой сырой перевод):

«Длина удобного шага человека, идущего по ровной поверхности, составляет два фута, то есть двадцать четыре дюйма, а высота ступени человека, поднимающегося по поднятой лестнице, составляет всего фут или двенадцать дюймов. Из чего следует, что естественная длина горизонтальной ступени в два раза больше естественной высоты той же ступени по вертикали. И поэтому, чтобы соединить их друг с другом, как это делается в пандусе, необходимо, чтобы каждая часть по высоте компенсировалась двумя частями уровня и чтобы обе вместе составляли естественную ступеньку длиной в два фута или двадцать четыре дюйма. ».

«Для этой цели, если в пандусе у вас есть один дюйм высоты до ступеньки, необходимо будет иметь двадцать два дюйма в ширину, потому что двадцать два дюйма уровня, с высотой что составляет два дюйма по уровню, вместе составляют длину естественного шага в двадцать четыре дюйма. При высоте три дюйма ступенька уровня имеет ширину восемнадцать дюймов. При высоте четыре дюйма ширина ступеньки составляет шестнадцать дюймов. При пяти дюймах в высоту и четырнадцати дюймах протектора. Шесть дюймов в высоту, двенадцать дюймов в ширину. Семь в высоту, десять в ширину. Восемь в высоту, восемь дюймов в ширину и так далее. Что оказывается совершенно хорошим опытом».

Итак, Блондель описывает свою теорию, но на самом деле не записывает ее в виде уравнения.

Он установил, что средняя длина шага по горизонтали составляет 24 дюйма. Он признает, что если вы собираетесь подниматься так же, как и долго, то расстояние горизонтального перемещения должно быть уменьшено, чтобы учесть вертикальный подъем. Он понимает, что расстояние между ступенями лестницы составляет 12 дюймов, а это половина средней длины шага. Отсюда он заключает, что горизонтальная длина должна быть уменьшена вдвое по сравнению с вертикальным подъемом.

Получается формула г + 2r = 24 дюйма

Что означает, что при r = 0 g=24 дюйма. А когда g=0, r=12 дюймов.

Подождите минутку

Но средняя длина шага должна быть разной?

А расстояние между ступенями лестницы должно быть разным?

Например, длина моего шага составляет примерно 28 дюймов, и, измерив лестницы, которые я смог найти, я установил, что они варьируются от 8,5 до 10,5 дюймов. Я не смог найти ни одного, у которого расстояние между ступенями было бы 12 дюймов.

С этими переменными соотношение между движением и стояком может быть более чем в три раза больше.

Так он был прав?

Очевидно, что длина шага у людей различается, и взаимосвязь между горизонтальным и вертикальным движением также, вероятно, различна. Следовательно, в действительности было бы невозможно прийти к общеприменимым отношениям.

Лучше спросить, полезны ли его отношения? Тот факт, что он использовался на протяжении столетий с тех пор, как он его получил, кажется, указывает на то, что это так. Кажется, это достаточно хорошо.

И когда вы приравниваете его к диапазону измерений, а не к конкретному измерению, оно становится более значимым.

24 дюйма составляют 610 мм, и это примерно среднее значение от 550 до 700 мм, указанное в Утвержденном документе K.

Допустимая геометрия ступеней (розовая область) от AD: K (2013) только для частной лестницы в Англии.

Показывает допустимые диапазоны подъема и подъема частной лестницы (в Англии), а также результирующий угол наклона (максимум до 42 градусов).

Соотношение г + 2r представляет собой прямую линию и построено как для 550 мм, так и для 700 мм.

Вы можете видеть, что уравнение Блонделя, используемое в сочетании с диапазоном, устраняет крайние ступенчатые геометрии. То есть нельзя иметь короткую проступь с малым подъемом и длинную проступь с большим подъемом.

Другими словами, уравнение избавляет людей от необходимости делать крошечные или слишком большие шаги. Он удерживает длину шага в диапазоне, который обычно считается комфортным.

Как это поможет?

Соотношение Блонделя предназначено для сохранения удобной геометрии лестницы за счет ограничения длины шага до приемлемого диапазона. При этом это также помогает сделать лестницу более безопасной.

Но, изучив предысторию уравнения, улучшат ли мои новые знания о геометрии лестниц мои способности проектировать лестницы? Сделало ли это меня лучшим архитектором?

Ну да. Немного.

Раньше я просто хотел, чтобы лестница соответствовала требованиям, и я думал, что крутизна является основным фактором, определяющим комфорт и безопасность.

График дает представление о том, насколько хорошо конкретная лестница соответствует требованиям, и я, вероятно, предпочел бы, чтобы лестница находилась в среднем диапазоне, а не приближалась к крайним значениям диапазона уравнения Блонделя.

Это также заставило меня больше задуматься о том, как люди воспринимают лестницу. Например, при проектировании нового дома для кого-то я хотел бы знать геометрию лестницы их старого дома, чтобы помочь составить мнение о новой лестнице.

Если бы я проектировал для маленьких детей или пожилых людей, я бы более тщательно продумывал длину шага и угол наклона.

При определенных обстоятельствах я привлекал бы клиентов к принятию решений о компромиссе между количеством места, которое занимает лестница, и комфортом/безопасностью.

Заключительное слово

В предыдущей статье я писал о том, как мы воспринимаем аспекты того, что делаем, как должное. Углубление в отдельные области ваших знаний может быть как увлекательным, так и чрезвычайно полезным. Почему вы делаете это именно так?

Энди Фостер 3 мая 2019 Комментарий

0 лайков

Что такое удобный подъем по лестнице? [Решено] (2022)

В течение многих лет плотники определили, что произведение ширины проступи на высоту подступенка должно составлять от 72 до 75 дюймов. На главной лестнице максимальный подъем должен быть не более 8 1/4 дюймов а минимальный пробег должен быть не менее 9 дюймов…. читать дальше ›

Общее правило (в США) 7-11 (рост 7 дюймов и длина 11 дюймов) (17,78 см-27,94 см). Точнее, не более 7 3/4 дюймов (19,7 см) для подступенка (вертикального) и минимум 10 дюймов (25,4 см) для проступи (горизонтальной или ступенчатой).. .. подробнее ›

Исследователи обнаружили, что идеальная высота ступени составляет 7,2 дюйма , а идеальная ширина ступени должна быть где-то между 11 и 12 дюймами…. посмотреть подробности ›

Лестничные кодексы и рекомендации предпочитают угол около 37° для обычных лестниц (зеленая область на нашем рисунке) и около 7° для пандусов (желтая область на нашем рисунке). В некоторых случаях для стремянок допустимы более крутые уклоны или углы, как показано на рисунке…. подробнее ›

Используйте минимальную высоту подступенка; если вы округлите, это подтолкнет стояк ниже минимального предела. В Эдмонтоне минимум составляет пять дюймов. Девять подъемов (округление вниз) с восемью шагами (минус один). Четырехфутовая высокая дека может иметь диапазон между 6 и 8 ступенями …. продолжить чтение ›

При удлинении лестничного марша необходимо оставить не менее 80 дюймов свободного пространства над ступенями. Добавление «носа» ступени примерно 1 дюйм , придает лестнице более удобное ощущение, но вычесть размер выступа из требуемого измерения глубины…. читать далее ›

Высота подступенка лестницы должна составлять 7 дюймов (178 мм) максимум и 4 дюйма (102 мм) минимум. Высота подступенка измеряется по вертикали между выступами соседних ступеней или между площадкой лестницы и соседней ступенью. … подробнее ›

Первое правило гласит, что рост плюс длина бега (r+R) должны равняться 18 дюймов . Почему? Это то, что большинство людей считают удобным шагом на большинстве лестниц. Вы можете немного схитрить вверх или вниз, но менее 17 дюймов и более 19 дюймов приведут к тому, что шаги будут слишком большими или слишком маленькими для большинства людей…. продолжить чтение ›

(1) Высота каждой ступени лестницы должна быть не менее 4 дюймов и не более 7 1/2 дюймов . (2) Пробег должен быть не менее 10 дюймов при измерении по горизонтали между вертикальными плоскостями самого дальнего выступа соседних ступеней…. подробнее ›

Стандартный угол лестницы зависит от варианта использования и области применения лестницы. Для большинства стандартных лестниц угол наклона лестницы варьируется от 30 до 45 градусов . Эвакуационные лестницы имеют более пологий угол около 30-35 градусов, в то время как промышленные лестницы имеют более крутой угол от 40 до 70 градусов…. подробнее ›

1009.4. 2 Высота подступенка и глубина проступи. Высота подступенка лестницы должна составлять не более 7 дюймов (178 мм) и 4 дюйма (102 мм) минимум. Высота подступенка измеряется по вертикали между передними кромками соседних ступеней…. подробнее ›

Для определения количества подступенков в лестнице возьмите общую высоту между этажами в дюймах и разделите на 8,25 . … читать дальше ›

Двухступенчатый косоур прочный и идеально подходит для строительства наружных лестниц. Высота стояка: 6-3/4 дюйма, высота прогона: 10 дюймов … продолжить чтение ›

Подъем по лестнице означает, насколько высока каждая отдельная ступенька. Для определения индивидуального подъема лестницы разделите общий подъем на запланированное количество ступеней . Если высота подъема составляет 42 дюйма (110 см), а количество ступенек, например, равно 6, то каждая отдельная ступенька будет иметь высоту 7 дюймов (18 см)…. подробнее ›

4 способа сделать лестницу безопаснее и проще для пожилых людей

1. Установка и проверка поручней. Если на лестнице вашего близкого есть перила, проверьте их на устойчивость. …
2. Ищите варианты протектора. Деревянные лестницы красивы, но они также могут быть гладкими и с них легко соскальзывать. …
3. Рассмотрим пандус для инвалидных колясок. …
4. Установка лестничного подъемника.

15 июля 2019 г.

… подробнее ›

1 : ступенька в лестничном пролете . 2 ступени во множественном числе: лестничный пролет. ступенька. непереходный глагол…. подробнее ›

Руководство по углам лестницы

Ширина протектора лестницы	Высота ступени лестницы	Угол или наклон
12 «	5-1/2″
12 «	5-1/2″
12 «	5-1/2″
12 «	5-1/2″
12 «	5-1/2″
12 «0235
11-3/4″	5-3/4″	26 degrees
11-1/2″	6″	27 degrees
11-1/4″	6-1/4″	29 градусов

еще 9 рядов

. .. посмотреть подробности ›

Лестница под углом 45 градусов не разрешена правилами из-за стандартов максимального подступенка и минимального шага . Максимальный подступенок, разрешенный Международным жилищным кодексом (IRC), составляет 7-3/4 дюйма, но проступь 7-3/4 дюйма меньше, чем минимальная глубина проступи 10 дюймов… посмотреть подробности ›

Должны быть соблюдены следующие правила: Индивидуальный подъем должен составлять от 150 мм до 220 мм. Индивидуальный проход должен быть между 220 мм и 300 мм. Шаг лестницы не может быть больше 42 градуса …. подробнее ›

Что такое код подъема и спуска по лестнице? Строительные нормы IBC 2018 года для подъема и марша лестницы: максимальный подъем 7 дюймов и минимальный пробег 11 дюймов (глубина проступи). Стандарт OSHA для подъема и марша по лестнице: максимальный подъем 9,5 дюймов и минимальный пробег 9,5 дюймов (глубина проступи). Максимальный подъем IBC одного лестничного марша составляет 12…. продолжить чтение ›

Стандартные размеры лестницы

Стандартные прямые лестницы имеют размеры ширины ступени 36 дюймов или 91,4 сантиметра, глубину ступени ступени 11 дюймов или 28 сантиметров, размер подступенка 7 дюймов или 18 сантиметров и длину от снизу до верха лестницы 10 футов или 3 метра…. посмотреть подробности ›

«Пробег» — это размер протектора, который должен составлять минимум 10 дюймов, если протектор имеет выступ (см. изображение). Это измерение от носа протектора до носа протектора. Вы не обязаны иметь выступ/выступ на ступенях лестницы…. подробнее ›

Средняя ширина лестницы в Америке около Ширина 36″ , что на самом деле является минимумом согласно большинству строительных норм. Хотя все 36 дюймов не используются, этого достаточно, чтобы учесть поручни, которые могут занимать несколько дюймов…. продолжить чтение ›

Разделите количество футов в измеренном вами расстоянии на количество шагов, которые вы сделали от первой отметки до второй. Расстояние в футах/количество шагов = длина шага . Например, если вам потребовалось 16 шагов, чтобы пройти 20 футов, длина вашего шага будет 1,25 фута (15 дюймов). 20

Адрес: 6485 Kohler Route, Antonioton, VT 77375-0299

Телефон: +3213869077934

Работа: аналитик по продажам

Хобби: каякинг, катание на роликах, кабаре, регби, любительское радио, креативное радио

Введение: Меня зовут Доминго Мур, я привлекательный, великолепный, забавный, веселый, безупречный, милый, фантастический человек, который любит писать и хочет поделиться с вами своими знаниями и пониманием.

Средняя высота ступени внутренней лестницы

Эмили Медлок | Опубликовано 4 мая 2021 г.

Купить

Высота ступени на самом деле довольно универсальна. Если у вас двухэтажный дом, то, скорее всего, у вас есть внутренняя лестница. Нам часто задают вопрос: «Какова подходящая высота ступени для внутренней лестницы?» К счастью, ответ довольно прост.

Один из лучших способов определить правильную высоту ступени — это найти среднюю высоту ступени. Потому что то, что является средним, было проверено снова и снова, пока не был определен общий размер. Это средняя высота шага.

Почему высота ступени имеет значение?

Посмотреть в галерее

Высота ступеней имеет значение по нескольким причинам. Хотя некоторые высоты выглядят лучше, чем другие, это нас меньше всего беспокоит. Есть и другие вещи, такие как экономия денег с эффективностью и, самое главное, безопасность, которые мы должны учитывать.

Что касается экономии денег, то на определенных высотах можно использовать наименьшее количество материалов. То же самое касается определенных глубин. Но что еще важнее, так это безопасность. Нам нужно выяснить, какая высота является самой безопасной для большинства людей.

Средняя высота, ширина и глубина шага

Посмотреть в галерее

Теперь пришло время заняться этим. Средняя высота шага в Америке составляет 7,5 дюймов. Глубина обычно составляет около 9 дюймов. Что касается ширины или длины лестницы, это в первую очередь зависит от домовладельца.

Но когда дело доходит до высоты и глубины, важно следовать указаниям, чтобы предотвратить несчастные случаи. Смертность, вызванная падением с лестницы, пугающе высока, но большую ее часть можно предотвратить с помощью более безопасных размеров.

Средняя высота лестницы (при использовании средней высоты ступени)

Теперь вы, вероятно, задаетесь вопросом, сколько места займет ваша лестница или какой высоты обычно бывают лестницы. Ну а второе — это данность. Ваша лестница будет такой же высокой, как ваш первый этаж, поскольку она будет простираться от этажа к этажу.

Средняя высота потолков на первом уровне составляет девять футов, хотя может быть от семи до двадцати футов. Но ваша лестница будет такой же высокой, как ваш первый этаж. А пролет по горизонтали зависит от размера ступеней.

Термины и части лестницы

Посмотреть в галерее

Каждая лестница состоит из нескольких частей, которые могут помочь рассчитать их размер и позволяют различать каждую секцию лестницы. Эти части и термины используются архитекторами и подрядчиками по разным причинам.

Спуск

На лестницах есть два разных «спуска». Существует пробег ступени, который представляет собой длину ступени от конца до конца пути, по которому вы ступаете на ступеньку. Это «ширина» самого шага, глубина, а не длина.

Другой тип прогона — это общий прогон. Какова длина всей лестницы от стены до начала лестницы. Это длина, которую вы пройдете, чтобы добраться от основания до вершины лестницы.

Подъем

Подъем очень похож на бег только вертикальный, а не горизонтальный. Подъем ступени – это высота ступени. Это еще один термин, используемый архитекторами и подрядчиками для обозначения высоты ступеней, поэтому, если вы его слышите, значит, так оно и есть.

Затем идет общая высота, которая обычно равняется высоте потолка, потому что это высота лестницы от верха до низа. Хотя подъем может быть выше, чем настоящая лестница, потому что это другой термин.

Стрингер

Стрингер — еще один термин, похожий на высоту. Стрингер относится к размерам лестницы, а не к пространству размеров лестницы. Высота косоура – ​​это высота лестничной конструкции. Не то место, которое он занимает.

Тогда длина косоура равна длине лестницы под углом. Длина лестницы сверху вниз. Он находится под углом к ​​углу доски, используемой для поддержки ступеней, которые должны быть прямыми.

Уголок

Говоря об углах, угол — это угол самой лестницы. Не относительно ступеней, а относительно длины стрингера и пола. Легко вычислить угол, если вы можете использовать квадрат, потому что это так просто.

Это только нижний угол, а не верхний угол, потому что вам придется учитывать каждый шаг сверху, а снизу у вас будет прямая линия, с которой можно работать, независимо от того, где вы измеряете угол. Вот почему это так просто.

Проступь

Проступь — это фактический материал, используемый для покрытия ступени. Обычно это доска, которая создает ступеньки, по которым мы наступаем, поднимаясь по лестнице. Но сделать его можно из любого прочного, твердого материала. Проступь относится только к ступеням.

Высота над уровнем моря

Высота над уровнем моря — очевидный термин, используемый для описания кратчайшего расстояния от ступеней до потолка. Та область, где у вас будет наименьшее количество места. Это происходит до того, как пол откроется, но сразу после того, как вы пройдете нижний потолок.

Важно, чтобы было достаточно места над головой, чтобы любой мог без проблем пройти под ним. Чем ниже обрезан потолок, тем больше будет места над головой. Так что отрезать его на первом шаге — самая безопасная ставка.

Крепление

Крепление находится там, где заканчивается лестничная клетка. Иногда крепление заканчивается прямо под потолком, создавая дополнительную ступеньку с использованием потолка. Это стандартное крепление. Но есть и еще один тип крепления.

Другой тип крепления называется скрытым креплением. Монтаж заподлицо помещает верхнюю часть лестницы вровень с потолком или полом верхнего уровня. Это сложнее установить, но это может быть более удобно, так как у вас есть больше места на последнем шаге.

Как рассчитать размер лестницы, используя среднюю высоту ступени

Посмотреть в галерее

Расчет размера вашей лестницы и размера каждой ступени не является чем-то, что вы будете знать пассивно. Правильные расчеты и формулы необходимы, если только вы не занимаетесь опасными оценками.

Самый простой способ рассчитать размер лестницы — воспользоваться калькулятором лестниц. Этот инструмент позволит вам узнать все, что вам нужно знать, и научит вас сложным формулам, используемым при расчете размера вашей лестницы.

Стоимость добавления лестницы со средней высотой ступени

Возможно, вы переделываете старые лестницы или строите новый дом. Но есть вероятность, что вы здесь, потому что ставите новые лестницы. Стоимость добавления лестницы действительно зависит от того, где вы добавляете лестницу.

Средняя стоимость добавления лестниц составляет чуть менее 2000 долларов. Но это всего лишь средний показатель. Некоторые люди платят всего пару сотен, в то время как другие будут платить 10 000 долларов за самые красивые лестницы, которые можно купить за деньги.

Связанный: Как снять и установить ковер на лестнице

Но есть много вещей, которые следует учитывать. Эти вещи включают в себя материал, из которого сделаны лестницы, внутренние они или внешние, а также то, насколько высокими должны быть лестницы. Полноценная лестница — это не то же самое, что ступеньки к вашему крыльцу.

Деревянные лестницы

Проще всего рассчитать стоимость лестницы пошагово. Большинство деревянных лестниц стоят от 100 до 200 долларов за ступень. Это если вы нанимаете кого-то, чтобы сделать это, как будто вы делаете это сами, вы платите только за материалы, которые намного дешевле.

Бетонные ступени

Бетонные ступени редко встречаются внутри помещений, но довольно часто встречаются снаружи. Обычно они примерно в два раза дороже, чем деревянные лестницы, и в конечном итоге стоят около 300 долларов за ступень. Вот почему они не так распространены, как деревянные лестницы.

Железные лестницы

Железные лестницы довольно дороги, но обычно их покупают как единое целое, а не монтируют на месте профессионалы. Вы можете ожидать, что заплатите за железную лестницу примерно в пять раз больше, чем за деревянную. Отличной альтернативой является сталь, которая вдвое дешевле железа.

Стеклянные лестницы

Стеклянные лестницы очень редко используются в качестве ступеней и чаще используются в качестве перил или акцентов. Тем не менее, вы можете купить стеклянную лестницу примерно в десять раз дороже деревянной из-за опасности ее установки и цены на стекло.

Каменная лестница

Каменная лестница любого типа будет стоить от 100 до 1000 долларов за ступень, в зависимости от используемого камня. В среднем они будут стоить значительно дороже, чем древесина, если только вы не утилизируете камень самостоятельно.

Кирпичная лестница

Кирпичная лестница в среднем дешевле каменной, но может стоить примерно в два раза дороже деревянной. Хотя, если покупать оптом, вы можете получить кирпичную лестницу по довольно выгодной цене, так что будьте начеку, особенно если вам нужны стандартные цвета.

Должен ли мой шаг быть средним?

Причина, по которой важно знать среднюю высоту ступени, заключается в том, что это одна из самых безопасных высот ступенек. Но вы всегда можете изменить это в зависимости от вашего пространства и вашей семьи. Детям могут потребоваться более короткие шаги, в то время как высоким людям могут потребоваться более высокие шаги.

Все зависит от ваших потребностей, но оставаться в диапазоне — хорошая идея. Для достижения наилучших результатов наймите подрядчика, который поможет вам определить оптимальную высоту ступеней для вашей семьи и дома. Вы можете быть удивлены тем, что вы узнаете!

Пошаговый подход к лестнице на террасу – Chicago Tribune

Строительство лестницы – это работа для мастера-плотника, но опытный мастер-сделай сам обычно может построить простую лестницу для террасы на заднем дворе. . Разрезать детали и собрать их относительно просто. Самое сложное — это измерить подъем, рассчитать необходимое количество ступеней и разметить макет на досках. Эта часть может потребовать некоторых проб и ошибок при настройке размеров ступеней, чтобы получить ровное количество ступеней.

Основными составными частями лестницы являются проступь, подступенок и каретки. Проступь — это плоская горизонтальная доска, на которую вы наступаете, когда поднимаетесь или спускаетесь по лестнице. Подступенок — это вертикальная доска, которая простирается от задней части одной ступени до носа той, что выше. Вместе проступь и подступенок соединяются, образуя ступеньку.

Реклама

Основные компоненты

Каретные доски, или стрингеры, представляют собой длинные наклонные доски, поднимающиеся от земли к верхней части настила. Ступени монтируются в виде ряда выемок, напоминающих пилообразный узор, которые необходимо прорезать в досках вагона. Лестницы со ступенями шириной менее 32 дюймов (из стороны в сторону) требуют только двух несущих досок при условии, что толщина проступи составляет не менее 1 1/2 дюйма. Более тонкие гусеницы, изготовленные из 3/4-дюймового материала, нуждаются в каретке, расположенной по центру между остальными, если их ширина превышает 24 дюйма.

Реклама

Идеальная высота подступенка составляет 7 или 8 дюймов. Оптимальная ширина протектора (спереди назад) составляет 10 дюймов. Шаги никогда не должны быть меньше 9 дюймов и больше 11 дюймов.

Начните с измерения общего подъема лестницы, то есть расстояния от земли до верха настила. Это измерение легко провести у подножия палубы, но это может быть не очень хорошей идеей, если земля вокруг палубы неровная. Ступени будут встречаться с землей в нескольких футах от палубы. Если эта область значительно выше или ниже, чем земля вокруг основания настила, это может повлиять на шаг ступеней, поэтому рекомендуется снять второе измерение на расстоянии от настила, примерно на четыре фута для лестниц только с четырьмя или пятью ступенями. шагов и сравните два рисунка.

Посчитайте

Разделите общую высоту на 7 (идеальная высота подступенка в дюймах), чтобы получить количество подступенков. Целое число указывает на то, что каждый стояк будет иметь высоту ровно 7 дюймов. Если число имеет остаток, игнорируйте остаток и разделите все число на общий подъем, чтобы определить размеры стояков. Например, предположим, что общий рост составляет 45 дюймов. Разделив 7 на 45 дюймов, мы получим 6,43. Это означает, что в этой схеме будет 6 стояков. Разделив 6 на 45 дюймов, мы получим 7 1/2 дюймов, высоту каждого стояка.

Далее посчитайте общий пробег, длину лестницы от первой ступеньки до площадки. Выберите ширину протектора — лучше всего начать с 10 дюймов, чтобы при необходимости можно было добавить или вычесть дюйм — и умножить на количество ступеней, чтобы найти общий пробег. Помните, что всегда на одну ступеньку меньше, чем подступенка.

В предыдущем примере имеется 6 подступенков, но ступеней будет только 5, поскольку верхний подступенок будет сопрягаться с поверхностью настила. Умножение 5 на 10 дюймов дает в общей сложности 50 дюймов, общий пробег лестницы. Вы можете несколько изменить это расстояние, добавив или вычтя один дюйм из ширины протектора.

Зная количество подступенков и ступеней, можно рассчитать необходимое количество пиломатериалов. Умножьте количество ступеней и подступенков на их ширину (из стороны в сторону) в дюймах. Расчет длины вагонов требует немного больше размышлений. Поскольку каретка образует гипотенузу в прямоугольном треугольнике, вы можете использовать теорему Пифагора, чтобы найти ее длину. Возведите в квадрат измерение общего подъема и прибавьте его к квадрату общего пробега. Квадратный корень из суммы — это длина вагона. Используя предыдущий пример: 45 дюймов в квадрате плюс 50 дюймов в квадрате — это 4525 дюймов. Квадратный корень из 4525 равен 67 дюймам.

Если это звучит слишком сложно, вы можете просто провести рулеткой от пола палубы до точки, где начинается лестница. Удвойте эту цифру, потому что есть две каретки, а затем добавьте около 24 дюймов. Дополнительная длина даст некоторую свободу действий на тот случай, если вы откорректируете компоновку вокруг любых дефектов досок.

Объявление

На данный момент вы определили размеры лестницы и получили пиломатериалы для проекта. Теперь вы готовы разложить ступени, вырезать детали и собрать их вместе. Каретки служат опорой для ступеней, поэтому важно вырезать их из прочного и относительно бездефектного пиломатериала. Если есть возможность, сходите на склад пиломатериалов и сами соберите доски. Приклад не обязательно должен быть идеально чистым (без сучков). Несколько сучков или трещин по краям могут быть допустимы, если вы сможете срезать их, когда будете вырезать выкройку для ступеней.

Вагонные доски должны быть широкими; они должны быть не менее чем на 3 дюйма шире высоты подступенка. Если ваши стояки имеют глубину 7 дюймов, каретки должны быть шириной не менее 10 дюймов.

Чтобы разметить шаблон ступеней на каретке, начните примерно в шести дюймах от конца и отметьте ширину первой ступени, затем нарисуйте линию, перпендикулярную первой, для подступенка. Разметка линий проступи/подступенка является сложной задачей, поскольку линии должны быть прямыми, они всегда должны иметь одинаковую длину и соединяться точно справа, то есть 9. 0 градусов, углы. Это, однако, легко сделать, если вы используете угольник с парой лестничных упоров. Лестничные датчики представляют собой небольшие винтовые зажимы. Они продаются парами в большинстве домашних центров и хозяйственных магазинах примерно за 5 долларов.

Найдите измерение стояка на коротком плече угольника и зафиксируйте один датчик в этой точке. Переместитесь к соседнему плечу квадрата и зафиксируйте другой датчик на уровне протектора. Чтобы отметить ступени, расположите квадрат на доске так, чтобы оба датчика упирались в край. Нарисуйте линии вдоль квадратных рук.

Переместите квадрат для следующего шага и нарисуйте новые линии. Все линии будут последовательными, и они всегда будут образовывать прямой угол. В конце ступенчатого рисунка нарисуйте последнюю линию подступенка. Завершите рисунок лестницы, нарисовав базовую линию. Он будет параллелен последней ступени и соединится с концом последнего подступенка.

Идеальное совпадение

Реклама

После того, как вы выложите ступенчатый рисунок, убедитесь, что он совпадает на обеих досках каретки. Затем используйте циркулярную пилу, чтобы прорезать линии. Разрежьте по линиям разметки, но остановите разрез на пересечении. Используйте ручную пилу или сабельную пилу, чтобы завершить разрезы. Резка за пределами линий может ослабить каретки.

Затем нарежьте древесину, чтобы сделать подступенки и ступени. Начните с распиливания (отрезания по длине) досок до нужной ширины. Затем обрежьте их по длине. Например, предположим, что ваша лестница будет шириной 32 дюйма, с 6 подступенками и 5 ступенями. Подступенки будут иметь ширину 7 дюймов, а ступени — 10 дюймов. Разорвите подступенки до 7 дюймов в ширину, затем отрежьте шесть 32-дюймовых отрезков. Разорвите запас протектора до ширины 10 дюймов, затем отрежьте пять отрезков по 32 дюйма.

На этом этапе вы можете соединить все части вместе, а затем прикрепить собранную лестницу к настилу. Так вы сможете увидеть, как будет выглядеть лестница, еще до того, как она будет установлена ​​на настил. Проблема с этим методом заключается в том, что лестница может быть тяжелой и ее трудно установить на место. Поэтому большинство профессиональных плотников предпочитают прикреплять вагонные доски к настилу, а затем прибивать ступени на место. Таким образом, они могут легко отрегулировать каретки, чтобы получить правильный шаг для ступеней. Если вы решите установить доски каретки до крепления ступенек, сначала прибейте гвозди 2 на 4 к доскам, чтобы раскрепить их на нужной ширине.

Способ крепления лестницы к настилу зависит от конструкции настила. Вероятно, самый простой способ прикрепить лестницу — это подвески для лестниц. Вешалки представляют собой просто три отрезка 2 на 4, которые проходят вертикально от кареток к краевым балкам на палубе. Вам понадобится поверхность для гвоздей на каретках, чтобы прикрепить вешалки.

Сделайте это, прибив распорку 2 на 4 к верхней части кареток так, чтобы она была параллельна верхней стойке.

Если балки на террасе проходят перпендикулярно ступеням, вы можете установить монтажные блоки для крепления кареток.

Объявление

Эти блоки можно разрезать 2 на 8 и прибить между балками. Прибейте тележки прямо к блокам гвоздями за 10 копеек.

Руководство по садовым ступеням

Перейти к содержимому

Везде, где в саду есть перепады уровня, требуются какие-либо ступеньки или пандусы. Садовые ступени предоставляют дизайнерам множество возможностей для смелых заявлений и создания интереса к саду, но они также создают практические проблемы, особенно с точки зрения затрат и наиболее эффективного использования зачастую ограниченного пространства.

В этом подробном посте мы рассмотрим:

Практические правила для садовых ступеней | Некоторые фотографии до и после | Шаг Высота, Глубина и Ширина | Иллюстрированные примеры | Практические соображения дизайна | Дополнительные иллюстрированные примеры

Эмпирические правила для садовых ступеней

Существуют хорошо задокументированные практические правила в отношении идеальных размеров ступеней и того, что можно назвать «психологией ступеней», например:

• Ступени должны быть одинаковыми по высоте и ширину, а прямыми шагами — глубину.
• Минимальная высота должна быть 100 мм (4 дюйма) – меньшее значение обычно считается опасным.
• Абсолютная максимальная высота – для комфорта – должна составлять 200 мм (8 дюймов) – это, вероятно, будет слишком много для людей, которые хотят часто носить с собой еду и напитки в дом и из дома, например, в зону общения в саду.
• Цель состоит в том, чтобы создать хороший ритм для людей при ходьбе вверх и вниз по ступенькам, поэтому меньшая высота подступенка (например, 100 мм) обычно сопровождается большей глубиной проступи (скажем, 500 мм), и наоборот — поэтому высота подступенка 200 мм обычно связаны с меньшей глубиной протектора (скажем, 250 мм).
• Узкие ступени, как и пологие, крутые ступени, создают ощущение спешки и срочности; более широкие и глубокие шаги, как правило, кажутся более неторопливыми, безопасными и расслабленными (и, возможно, также являются местом для размещения контейнеров!).

Различия, которые могут иметь шаги…

Прежде чем мы продолжим некоторые практические соображения, вот несколько фотографий до и после нескольких проектов ALDA, иллюстрирующих, насколько шаги могут изменить проект:

В большинстве случаев в этих примерах шаги «до» были относительно узкими; некоторые спрятаны в стороне и не всегда видны, создавая ощущение ловушки. Централизованные широкие ступени с малой высотой ступеней замедляют темп, в то же время создавая ощущение простора при смене уровней. Отсутствие жесткой посадки на базе — еще одна распространенная ошибка, которая может привести к износу заплаты. В третьем примере ступени «до» кажутся слишком узкими, без выступа (выступа) и ступени не заподлицо со стеной. Изменение уровня боковых стен / крыльев, чтобы они опускались вместе со ступенями, также создает здесь более открытое ощущение.

Из опыта: высота, глубина и ширина ступеней

Приведенные выше эмпирические правила действительно полезны (и их гораздо больше!), хотя не всегда возможно или желательно рабски им следовать. Я всегда думаю, что 150 мм — это удобная высота ступени, а глубина ступени около 450 мм, возможно, немного больше, если позволяет место. И там, где ступени покрывают большое горизонтальное расстояние с большими промежутками между подступенками, важно убедиться, что расстояние между подступенками составляет удобное количество шагов.

При проектировании садовых ступеней в первую очередь следует учитывать высоту смены уровня, а также доступное горизонтальное пространство. Небольшие сады на крутых склонах могут стать большой проблемой для садовых дизайнеров, поскольку количество ступенек, необходимых для перехода от вершины к основанию склона, может занимать огромное количество горизонтального пространства, которого может просто не быть. Существуют различные способы решения этой проблемы:

• Ступени могут быть вставлены так, чтобы, например, они начинались перед краем патио и, следовательно, не уходили слишком далеко в газон под ним (хотя они, конечно, съедают доступное пространство патио). ).
• Другой вариант — изменить направление ступеней, чтобы они не выходили из внутреннего дворика более высокого уровня, а шли параллельно ему, а подпорная стена внутреннего дворика фактически выступала в качестве боковой стены ступеней. В сложных и/или крутых конструкциях ступени могут иметь несколько изменений направления, при этом площадки служат площадками для изменения направления потока, а также местами, где люди могут остановиться и отдышаться(!).

У этих изящных решений, однако, есть своя главная проблема – одна из них – стоимость: сложные ступени/площадки/стены дорого строить. Таким образом, дизайнер должен уметь сбалансировать несколько конфликтующих приоритетов.

Иллюстрированные примеры

---

Ступени, вставленные в нижний внутренний дворик, дают нам больше места на верхнем уровне, а также создают более обтекаемый вид вдоль газона.

---

---

Использование габионов в качестве подпорных стенок — это причудливая альтернатива стандартной кирпичной стене. Там, где ступени покрывают большое горизонтальное расстояние, важно правильно подобрать расстояние между подступенками — удобное количество шагов.

---

---

Еще один пример, когда было важно правильно подобрать темп – шаги покрывают достаточно большое горизонтальное расстояние.

---

Существует множество других дизайнерских соображений:

• Какой стиль/характер требуется – формальный и величественный; неофициальный; интимные и т. д. И это повлияет на:
• Материалы – тротуарная плитка (во всех ее формах) для ступеней, с кирпичными подступенками – это очевидный выбор, но существует множество других вариантов. Ступеньки в стиле урбанистического шика с гладким керамогранитным покрытием могут иметь подступенки, облицованные керамогранитом. Вариантом могут быть спальные ступени и так далее. Внешний вид и ощущения важны, но комфорт и безопасность имеют жизненно важное значение — обязательно наличие водостоков и нескользких поверхностей.
• В целях безопасности также следует предусмотреть выступ на каждой ступеньке (или выступе), так как это улучшает видимость.
• Там, где ступени спускаются к газону, мощеная площадка на одном уровне с газоном поможет предотвратить чрезмерный износ газона.
• Нужны ли боковые стенки/крылья – для красоты, удержания или безопасности?
• Или поручни? Если это так, их будет проще спроектировать на этапе планирования.
• Требуется ли какая-либо форма балюстрады для террасы и/или ступенек? – Строительные нормы определяют это как требование при падении с высоты 600 мм и более, и в любом случае безопасность всех пользователей сада имеет первостепенное значение. Если балюстрады считаются нежелательными, то потребность в них часто можно преодолеть, например, соорудив приподнятые грядки, чтобы уменьшить высоту падения, примыкающего к ступеням.
• А если ступени будут использоваться в ночное время, то следует также помнить об освещении, которое может принимать разные формы: точечные светильники, грибовидное освещение или тумбы на прилегающих бордюрах, встроенные светильники в боковых стенах, полосовые светильники под лестницей. нос (выступ), чтобы назвать несколько.

Другие иллюстрированные примеры

---

Комбинация ступенек и пандуса часто является хорошим решением: ступени обеспечивают формальный вход и направляют взгляд к следующей части сада, в то время как пандус обеспечивает практичный доступ.

---

---

Здесь создается фантастическое ощущение потока за счет соединения полукруглых ступеней с потоком подпорной стены. Небольшая высота ступени и большая глубина протектора в сочетании с небольшим выступом (носом) на каждой ступени создают стильный вход на газон.

---

---

Для ступенек, ведущих к газону, расположение верхней/нижней ступени на одном уровне с газоном помогает предотвратить изнашивание заплаты.

---

---

Здесь ступенька, идущая почти по всей длине внутреннего дворика, создает очень открытое и воздушное ощущение, а также обеспечивает легкий доступ с разных сторон.

---

---

Пандус создает реальное ощущение потока и является доступной альтернативой ступеням. Часто это хороший вариант, если позволяет пространство, особенно когда речь идет о перемещении газонокосилок и другого садового оборудования.

---

---

Здесь ступенчатое изменение уровней осуществляется с помощью нескольких подпорных стенок и нескольких относительно крутых ступеней – здесь особенно важны нескользящая поверхность и противоскользящие ступени.

---

Этот пост в блоге едва коснулся поверхности! Очевидно, что в дизайне садовых ступеней много всего, и это один из самых интересных, но сложных аспектов работы садового дизайнера…

Нужен совет по садовым ступеням? Если вы находитесь в районе Ньюбери или Рединга, свяжитесь с нами!

Нравится то, что вы видите?

От планирования новой границы до полной реконструкции сада — мы гордимся тем, что претворяем идеи в прекрасную реальность с минимальным вмешательством. Если вы находитесь в районе Рединг и Ньюбери или поблизости, мы будем рады встретиться и подробно обсудить ваш проект — закажите бесплатную бесплатную консультацию по садоводству сегодня. У нас очень много заказов, особенно весной, так что планируйте заранее, если это возможно!

Как спроектировать лестницу в саду на открытом воздухе

Садовые лестницы соединяют зоны и уровни, но это больше, чем просто элементы доступа к открытому пространству. Дизайн террасы может усилить визуальное воздействие схемы, создать фокус, предложить движение и предложить изменяющийся вид на ландшафт.

Некоторые рассматривают психические измерения — акт восхождения или нисхождения может быть медитативным, поощряя паузу и медлительность, раскрывающуюся перспективу с каждым шагом, увеличивающую оценку сада.

Дизайн террасной доски может быть сложным как с функциональной, так и с декоративной точки зрения, в зависимости от ландшафта и общей схемы дизайна дома и сада. При наличии воображения лестница может стать ярким акцентом вашего сада.

Ступени состоят из «подступенка» и «проступи». Подступенок — это вертикальная поверхность лестницы, а ступени — это горизонтальная область, на которую ступают люди.

На открытом воздухе ступени должны быть более широкими, чем в помещении, поскольку масштаб больше, а устойчивая опора и чувство равновесия пользователя имеют важное значение. По общему правилу подступенок должен быть высотой не более 15 сантиметров (5,9дюймов) с глубиной протектора не менее 30 сантиметров (11,81 дюйма).

Ландшафтный архитектор Томас Д. Черч изложил широко используемую меру: удвоенная высота подступенка плюс проступь должна равняться 26 дюймам (66,04 сантиметра). Количество ступенек обычно рассчитывается как изменение уровня в саду, деленное на 15 сантиметров. Большинство лестниц имеют от трех до 12 ступеней. Высота подступенка также должна уменьшаться по мере увеличения глубины проступи.

Будь то натуральный камень, бетон, кирпич или дерево, материалы, используемые для ступеней, должны обеспечивать хорошее сцепление и дополнять соседний материал мощения или подпорную стену в пределах видимости. Подступенки и ступени могут быть из разных материалов, например, из монолитного бетона с гравием или из деревянного настила для ступеней на алюминиевых подступенках.

Лестницы также должны быть построены с учетом безопасности; они могут представлять опасность, если не спроектированы должным образом. Например, одна ступенька может привести к падению, если люди не будут предупреждены об изменении уровня (это можно исправить, заменив материал вдоль края ступени). Добавьте хорошее освещение на ступеньки, чтобы ориентировать людей в ночное время.

Лестницы добавляют саду настроения. Они могут быть формальными и элегантными, симметричными или романтично изогнутыми, или неформальными и минималистичными, состоящими всего из нескольких ступенек.

Ступени такой же ширины, как и прилегающая терраса, создают ощущение широты, еще более расширяя пространство. Зигзагообразные шаги требуют более обдуманного темпа, позволяющего человеку увидеть меняющиеся точки зрения. Ступени могут быть привлекательными центрами, вдоль которых течет вода, или они могут быть украшены статуями и оживлены растениями. Широкие ступени также можно использовать в качестве сидения или места, где можно остановиться и отдохнуть.

В нашем портфолио множество примеров креативного дизайна настила для вдохновения:

CITY JACUZZI GARDEN

Спроектировано Fossey Arora Design и построено The Garden Builders

Деревянные лестницы обеспечивают доступ к нескольким уровням этого шикарного сада в подвале с джакузи и каменной стеной. Прямые ступени, особенно плавающие ступени лестницы на верхнюю террасу, еще больше подчеркивали современный и линейный вид схемы и служили координационным центром.

Полированная импортная твердая древесина, необработанный и натуральный камень придали красивый контраст и текстурную игру твердым поверхностям, а деревянные ступени добавили тепла изысканному характеру этого небольшого городского сада.

СОВРЕМЕННЫЙ ДИЗАЙН САДА

Разработано Declan Buckley Associates и построено The Garden Builders

Элегантная скамейка была искусно встроена в ступени, соединяющие верхнюю и нижнюю террасы этого потрясающего Кенсингтонского сада, что также сделало лестницу элементом дизайна.

Консольная скамейка L-образной формы из дерева ироко является главным акцентом нижней террасы и обеспечивает функциональные места для отдыха. Тепло; медовый колорит привлекательно оттеняет стильный серо-голубой цвет сланцевого покрытия.

МАЛЕНЬКИЙ СОВРЕМЕННЫЙ САД

Спроектирован Declan Buckley Associates и построен The Garden Builders

В этом простом, но потрясающем маленьком садовом пространстве используются короткие ступени, ведущие к современному водоему, и перфорированная ржавая панель, служащая центральным элементом сада. дизайн. Гладкое кремовое покрытие ступеней контрастирует с более глубокими тонами деревянных стен и зеленью окружающих насаждений. Широкая верхняя ступенька действует как платформа и точка обзора.

СЕМЕЙНЫЙ САД МАСУЭЛЛ ХИЛЛ

Спроектировано Линн Маркус и построено компанией The Garden Builders

Этот большой семейный сад в Хэмпстеде разработан исключительно с кривыми и наклонами, без прямых линий. Закругленные ступени не только функциональны, управляя изменениями уровня ландшафта, но и декоративны, подчеркивая круговой дизайн этого сада в деревенском стиле. Для подступенков и ступеней ступеней использовались различные каменные материалы, обеспечивающие текстурный и цветовой контраст.

БОЛЬШОЙ БОЛЬШОЙ САД

Разработано Линн Маркус и построено The Garden Builders

Широкие ступени внутреннего дворика подчеркивали великолепные виды этого большого внушительного сада, а также служили местом для развлечений и отдыха. Ступени имеют полукруглые детали на ступенях и каменные подступенки с соответствующим камнем.
