нормы ПУЭ и евростандарта, по которым на стены устанавливаются точки, должны ли соблюдаться требования, и на каком расстоянии это лучше всего сделать

Высота, на которой устанавливаются выключатели, должна быть такой, чтобы отсутствовал риск механического повреждения, попадания воды и других негативных факторов.

Содержание

1. Высота установки выключателей от пола
2. Как устанавливали раньше
3. Существующие евростандарты стандарты: есть ли такое понятие?
4. На каком расстоянии от пола вешают выключатели и розетки
5. В кухне и ванной
6. В детской комнате и спальне
7. В коридоре и гостиной
8. Удобство и практика: советы по установке
9. Полезное видео

Высота установки выключателей от пола

Вопрос проектирования выключателей и розеток – это ответственный этап ремонта.

Должны учитываться тип помещения, расстановка мебели, количество выключателей, высота над уровнем пола. Рекомендации по количеству и расположению выключателей в квартире дает ПУЭ, строгих требований нет.

Как устанавливали раньше

В советском союзе был стандарт установки розеток и выключателей. Согласно нему выключатели должны были ставиться на уровне плеч (160 см от пола), а розетки – на высоте 90 см. Этот стандарт используется до сих в некоторых помещениях пор из-за удобства – выключатель находится на виду, а включить вилку в розетку, можно не нагибаясь. Также удобство заключалось в возможности расположения мебели в любом месте, что актуально для небольших жилых условий.

Существующие евростандарты стандарты: есть ли такое понятие?

Терминология «Евростандарт» стала использоваться вместе с понятием «евроремонт». По факту такого термина нет, ведь в каждой европейской стране используются свои нормативы местоположения точек питания. Под европейским стандартом понимают следующие значения: высота установки выключателей от пола должна составлять 90 см, розеток – 30 см. Такая расстановка может быть комфортна детям, которые могут самостоятельно дотянуться до выключателя и погасить свет.

[stextbox id=»info»]В настоящее время в России существуют свои стандарты, которые рекомендуют, где ставить точки питания. Такими документами являются ПУЭ, ГОСТ З 50571.11.96, СП 31-110-2003. [/stextbox]

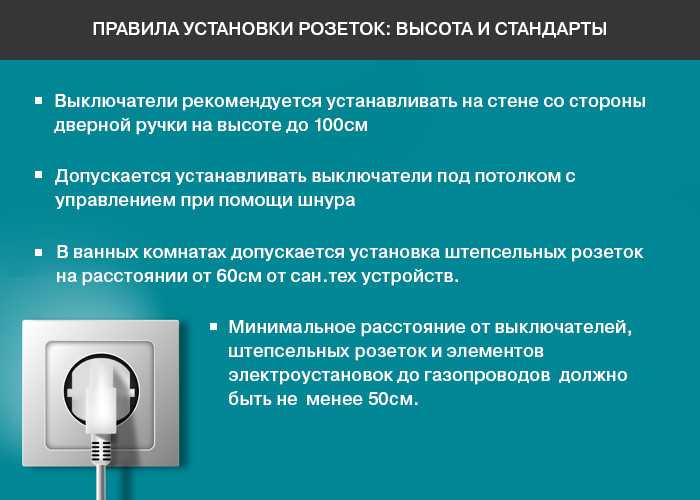

На каком расстоянии от пола вешают выключатели и розетки

Высота установки строго не регламентируется в документах, правила устройства электроустановок дают лишь рекомендации по расположению. Придерживаться их или нет, решает хозяин квартиры.

Нормы ПУЭ рекомендуют устанавливать выключатели на расстоянии не более 1,7 м от пола. Это совпадает с советскими стандартами. В настоящее время расположение точек питания определяется удобством и дизайном помещения. Предполагается, что высота розеток может находиться на расстоянии 30-40 см от пола, а выключателей – от 80 до 100 см.

В кухне и ванной

Особенность ванной комнаты – это повышенная влажность. Высоту точек питания следует выбирать, опираясь на требования ГОСТи ПУЭ. Выключатель должен быть вынесен за пределы ванной. Электророзетки должны располагаться не ближе чем на 60 см от источника воды. Рекомендуемая высота для бытовых приборов:

• для бойлера 1,5 м;
• для фена, бритвы – 1 м;
• для стиральной машины не ниже метра.

[stextbox id=»info»]Размещать изделия ниже 15 см нежелательно. Ванная комната – это помещение, в котором на полу периодически может появляться вода. Она может попасть в розетку и стать угрозой для жизни. [/stextbox]

На кухне электротехнические изделия должны располагаться на расстоянии 60 см от газопроводов и источников воды. Учитывая стандарты высоты мебели, электророзетки можно ставить на трех уровнях:

• 10-15 см от пола – точки питания плиты, холодильника, посудомоечной и стиральной машины;
• 110-130 см – для чайника, микроволновой печи, мультиварки и других бытовых приборов, которые размещены на рабочей поверхности;
• 200-250 см – для вытяжки и подсветки.

Размеры выбраны с учетом удобства доступа к розеткам.

В детской комнате и спальне

В спальне точек питания традиционно устанавливается меньше. Выключатель от основной люстры устанавливается около двери со стороны ручки на высоте 90 см. Около прикроватных тумб традиционно делаются по одной электророзетке с каждой стороны на высоте около 70 см. Дополнительная розетка на 2-3 разъема ставится около рабочего стола на уровне 30 см от пола. Если в спальне есть телевизор, электророзетку лучше скрыть за его корпусом.

В детской комнате выключатель должен устанавливаться на такой высоте, чтобы ребенок мог до него дотянуться, 70-90 см будут оптимальны. Розетку желательно оснащенную защитными шторками, следует поставить около кроватки и рядом с письменным столом на той же высоте, что и в спальне.

В коридоре и гостиной

В гостиной устанавливают несколько электророзеток за телевизором на уровне 1 м от пола. Дополнительно делают точки питания для светильников, музыкальных систем на комфортной высоте. Выключатель устанавливается один, около входной двери со стороны ручки. Для помещений с многоуровневым сложным освещением можно поставить выключатели на несколько клавиш.

Коридор оборудуют одним выключателем рядом с входной дверью. Розетку также делают одну рядом с бра на комфортной высоте.

Удобство и практика: советы по установке

Перед тем как начать монтаж электропроводки в доме, рекомендуется сделать следующее:

• составить схему, на которой должно быть отмечено расположение всей мебели в комнате;
• на схеме пометить расположение бытовых приборов, записать их мощность;
• отметить места, где имеется газопровод и водопровод;
• отметить окна, двери.

Следуя этой схеме, стоит подбирать наиболее комфортную высоту изделий. Если не создать точную схему и ставить электророзетки наугад, часть из них может быть скрыта массивными объектами и стать непригодными для использования.

Если при установке электророзеток все же часть оказалась не комфортной в применении, можно использовать удлинитель.

[stextbox id=»info»]После окончания работ по монтажу точек питания, советуется провести работы по измерению напряжения. Это обезопасит процесс эксплуатации приборов и поможет продлить им срок службы при нахождении неполадки. [/stextbox]

Установка точек питания и выключателей в квартире – это важнейший момент прокладывания электропроводки. Закрепление на неудобной высоте не позволит максимально использовать электротехнические механизмы. Для выбора оптимального расстояния существуют нормы ПУЭ, также советуется опираться на размеры и расположение мебели и электроприборов.

Полезное видео

Высота выключателей от пола: на какой устанавливать, стандарт

adv.rbc.ru

adv.rbc.ru

adv. rbc.ru

Недвижимость

Телеканал

Pro

Инвестиции

Мероприятия

РБК+

Новая экономика

Тренды

Недвижимость

Спорт

Стиль

Национальные проекты

Город

Крипто

Дискуссионный клуб

Исследования

Кредитные рейтинги

Франшизы

Газета

Спецпроекты СПб

Конференции СПб

Спецпроекты

Проверка контрагентов

РБК Библиотека

Подкасты

ESG-индекс

Политика

Экономика

Бизнес

Технологии и медиа

Финансы

РБК Компании

adv. rbc.ru

adv.rbc.ru

Расспросили эксперта, как устанавливать выключатели в квартирах и частных домах в зависимости от цели

Владислав Кулаков, мастер по электрике сервиса для поиска специалистов «Профи»

Высота выключателей от пола: стандарты и факты

adv.rbc.ru

Как правило, в проектах указывают оптимальную высоту выключателей от чистого пола с покрытием — 900 мм. Это подходит как для квартир и частных домов, так и для офисов, производственных помещений.

Бывают случаи, когда заказчики указывают другую высоту установки. В основном она варьируется от 800 до 1100 мм. Это связано с удобством в эксплуатации. Раньше высота установки выключателей составляла примерно 1500 мм.

В жилых комнатах выключатели монтируют не дальше 1 м от двери со стороны дверной ручки и на уровне 80–90 см от пола. Это приблизительная высота опущенной руки.

На каком расстоянии от пола устанавливать выключатели на кухне и в ванной

Что касается выключателей на кухне и в ванной комнате, то там часто руководствуются удобством и, прежде всего, безопасностью с соблюдением расстояния до «мокрых» точек. Оно должно быть не менее 600 мм.

В коридоре, гостиной и детской

В коридоре, гостиной и детской также принято устанавливать выключатели на высоте 900 мм от чистого пола.

Как и в любом другом помещении, работы проводятся в соответствии со СНиП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» [1]. Нормы освещения регламентируются в устаревшем СНиП 23-05-95 и актуальном СП 52.13330.2016 [2].

Как рассчитывать количество и расположение выключателей

Количество и расположение выключателей рассчитывается, прежде всего, исходя из условий безопасности эксплуатации и комфорта.

Для расчета количества автоматических выключателей посчитайте светильники и розетки. Каждая стандартная схема может выдерживать определенную нагрузку. Обычно выключатели рассчитаны на ток от 15 до 20 ампер, этого достаточно для работы обычного освещения или небольшого электроприбора. Для более крупной техники требуются автоматические выключатели на 20–30 ампер. Электрик должен определить количество ампер, необходимое для каждой комнаты.

В электрощите выполняется расчет сечения кабеля и того, сколько понадобится автоматов и какого номинала. Рекомендуется устанавливать несколько защитных устройств, чтобы обеспечить равномерное распределение нагрузки.

Будьте в курсе важных новостей — следите за телеграм-каналом «РБК-Недвижимость»

Автор

Ирина Рудевич

вопрос-ответ

adv.rbc.ru

Как установить стандартную высоту розеток и выключателей света

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 22. 06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Установка электрических розеток и настенных выключателей на стандартную одинаковую высоту важна как для простоты установки, так и для удобства пользователей.

Установка нескольких ящиков вдоль стены намного быстрее и проще, если все ящики имеют одинаковую высоту. Любая разница в высоте немного увеличивает трение на NM (неметаллическом) тросе, когда вы продеваете его через отверстия, просверленные в шпильках. Однородность становится еще более важной, когда вы протягиваете армированный кабель BX с шероховатой поверхностью через шпильки. Одинаковая высота коробки также помогает при резке и размещении изоляции в стенах и креплении гипсокартона к стойкам.

И это только на стороне установки. Более важно то, как выключатели и розетки работают для пользователей. Например, неравномерная высота выключателя света может дезориентировать. Ящики, расположенные слишком высоко или слишком низко, могут быть неудобны или даже недоступны для инвалидов или пожилых жителей.

Когда пользователь ищет в темной комнате выключатель света, он должен инстинктивно знать, где находится этот выключатель.

Рекомендуемая высота выключателя и розетки

Розетки : 12 дюймов над полом до дна коробки

Розетки для пользователей с особыми потребностями : от 12 до 15 дюймов

Розетки, столешницы : Верхние части от 15 до 20 дюймов от поверхности столешницы

Выключатели света : 48 дюймов 9 0003

Выключатели света, инвалиды-колясочники : от 44 до 48 дюймов

Электрический код и высота коробки

Хотя Национальный электротехнический кодекс (NEC) содержит множество точных правил для большинства аспектов электропроводки в жилых помещениях, в нем не указана высота стандартных розеток (розеток) или выключателей света.

В результате высота часто является вопросом условности или предпочтения. Тем не менее, ваши местные электротехнические нормы и правила являются решающим голосом в этих вопросах, поскольку муниципалитеты часто принимают и адаптируют типовые строительные нормы и правила. Обязательно проконсультируйтесь со строительным отделом вашего города о любых конкретных требованиях.

Хотя NEC ничего не говорит о высоте установки коробки, электрики обычно следуют общепринятым профессиональным стандартам в пределах диапазона, который обычно считается приемлемым. Хотя лучше всего максимально придерживаться стандартов высоты ящиков, иногда ящики, возможно, придется немного приподнять или опустить в зависимости от обстоятельств. Например, если вам слишком сложно забить гвоздь в деревянный сучок на одной из шпилек, допустимо немного сдвинуть коробку вверх или вниз, чтобы избежать сучка.

Стандартная высота для выпускных коробок

Стандартная высота настенных розеток составляет около 12 дюймов от верха напольного покрытия до низа розетки (или 16 дюймов до верха коробки).

Если вы устанавливаете высоту коробки перед укладкой чернового пола, напольного покрытия или любой подложки, обязательно учитывайте ожидаемую разницу высот. Если у вас есть настоящие образцы материалов, полезно сложить их вместе и работать с ними.

Для инвалидов и пожилых людей 15 дюймов над верхней частью напольного покрытия обычно считаются самой низкой стандартной высотой, но они могут быть настолько высокими, насколько это необходимо. Жители в инвалидных колясках могут воспользоваться немного более высокими розеточными ящиками, при этом дно ящика должно находиться на высоте не менее 15 дюймов от пола.

На розетках на столешнице стандартно устанавливать розетки так, чтобы верхние части находились на расстоянии от 15 до 20 дюймов от поверхности столешницы. Убедитесь, что все розетки установлены на одинаковой высоте, так как эти розетки будут хорошо видны.

Индивидуальное измерение высоты каждого выпускного отверстия с помощью рулетки является одним из способов установки высоты выпускных отверстий. Тем не менее, есть несколько других приемов, которые вы, возможно, захотите попробовать, чтобы ускорить процесс:

Измерение с помощью лазерного уровня

Определите предпочтительную высоту коробки и сделайте одну отметку на любой стойке. Разместив лазерный уровень на другом конце комнаты, проведите линию по всей длине стены, над которой вы работаете. Используйте отметку на стене в качестве отправной точки. Отрабатывайте эту линию при размещении каждой коробки или, чтобы сохранить батареи, сделайте отметки карандашом на шпильках, а затем выключите лазерный уровень.

Если вы отключите функцию уровня на лазерном уровне, если вы просто хотите провести прямую линию, независимо от уровня пола. Или вы можете оставить функцию уровня включенной, чтобы установить высоту ящика по отношению к полу.

Ель / Кевин Норрис

Измерение с помощью угольника для гипсокартона

Этот быстрый метод лучше всего работает до того, как напольное покрытие уже установлено. Если у вас есть квадрат из гипсокартона, поместите длинный конец квадрата в форме буквы «Т» перпендикулярно полу. Держите самую длинную часть квадрата примерно параллельно полу. Отметьте линию на четырех стойках, проведя карандашом по нижней части линейки. Расположите емкости на этой высоте. Это дает вам высоту 14 дюймов. Если вы затем уложите пол, тем самым подняв уровень пола, вы получите высоту примерно 12 дюймов над полом.

Ель / Кевин Норрис

Измерение молотком

Большинство молотков на 16 унций имеют длину около 13 дюймов. Установите молоток на пол головкой вниз, затем установите коробку поверх рукоятки молотка, в результате чего после установки напольного покрытия высота выходного отверстия составит примерно 12 дюймов.

Ель / Кевин Норрис

Стандартная высота для распределительных коробок освещения

Стандартная высота настенных выключателей в большинстве комнат (за исключением тех, что над кухонными стойками) составляет 48 дюймов над верхом напольного покрытия (измеряется до дна коробки). Для пользователей инвалидных колясок в качестве максимального роста обычно указывается 48 дюймов, поскольку при сидении в инвалидной коляске бывает трудно достичь более высоких уровней. В таких ситуациях можно расположить их немного ниже — например, так, чтобы нижняя часть коробки находилась на высоте 44 дюйма над полом).

Ель / Кевин Норрис

Измерение с помощью шеста

Один бесплатный предмет, который легко сделать и который поможет вам установить несколько высот розеток или выключателей света, — это столб . Деревянный столб — это самодельный инструмент, представляющий собой не что иное, как кусок металлолома размером два на четыре или любого другого типа пиломатериала, четко обозначенного любой необходимой вам высотой.

Вам нужно измерить только один раз — когда вы впервые сделаете столб истории. Вы можете использовать один этажный столб для всех высот ваших коробок, и вы даже можете отметить разные высоты (розетки и выключатели света) на одном и том же этажном столбе. Это помогает очертить как верх, так и низ стенной коробки на опоре этажа, чтобы избежать путаницы при маркировке стоек.

Просто встаньте на стойку рядом со стойкой стены и отметьте стойку на соответствующей высоте. Обязательно пометьте столб четко. Такие примечания, как «нижняя часть распределительной коробки» и «центр распределительной коробки», помогают избежать ошибок.

Когда вы закончите свой проект, сохраните столб для последующего использования или переработайте его для использования в качестве строительного материала.

Ель / Кевин Норрис

Столб этажа даже не обязательно должен быть столбом . : Это может быть что угодно, достаточно высокое, чтобы указать высоту розетки или выключателя света. Используйте ящик для инструментов, ящик для хранения, штатив для рабочего освещения или что-нибудь, что вы обычно используете во время работы.

Идеальная высота выключателя света для любой комнаты, решена!

Фото: istockphoto.com

В: Наше застекленное крыльцо претерпевает некоторые изменения, включая установку верхнего освещения и добавление небольшого летнего кухонного гарнитура. Есть ли стандартная высота выключателя света, которую я должен иметь в виду?

A:  Не существует жесткого правила для правильной высоты выключателя света; скорее, насколько высоко вы должны установить свой собственный, будет зависеть от ваших местных постановлений о правилах электроснабжения и федеральных законов, регулирующих доступность. Кроме того, вы можете внести коррективы в зависимости от его расположения по отношению к другим светильникам или выключателям в комнате и роста тех, кто будет использовать выключатель чаще всего.

Узнайте, требуют ли местные электротехнические нормы определенной высоты выключателя света.

В Национальном электротехническом кодексе (NEC) не указана конкретная минимальная высота выключателя освещения, но ваш местный электротехнический кодекс может предписывать свой собственный стандарт — обычно вы можете найти электрический код на веб-сайте вашего города. Имейте в виду, что не для каждого города требуется определенная минимальная высота.

Идеальная высота выключателя света составляет 48 дюймов от пола.

Строители обычно используют этот стандарт, так как эта высота может быть достигнута как из положения стоя, так и из положения сидя. Кроме того, он соответствует диапазонам высоты выключателя света, установленным Законом об американцах-инвалидах (ADA) и Законом о справедливом жилищном обеспечении (FHA). Даже если ваши местные электротехнические правила не требуют определенной минимальной высоты, эти действия служат руководством при установке выключателя света: в соответствии с рекомендациями ADA, настенные элементы управления и розетки, до которых можно добраться спереди, должны быть не менее 15 дюймов. и максимум 48 дюймов над землей, чтобы можно было легко добраться из сидячего положения.

Теперь рекомендации по доступности ADA применяются к общественным зданиям и очень редко к частным жилым домам, а рекомендации FHA по доступности относятся к крытым многоквартирным домам, а не к отдельным домам на одну семью. Тем не менее, оставаться в пределах диапазона высоты выключателя света независимо от типа вашего жилища — это осознанное соображение, которое облегчает доступ при старении на месте или восстановлении после травмы, если член семьи когда-либо проведет время в инвалидном кресле, не говоря уже об обеспечении доступности. вашей собственности для будущих владельцев или арендаторов.

Фото: istockphoto.com

Отрегулируйте высоту выключателей, установленных над столешницами.

При установке выключателя света над столешницей, например, на кухне в помещении или на открытом воздухе, в художественной студии или мастерской, уменьшите стандартную высоту настенного монтажа до 40 дюймов. Эта более низкая высота выключателя света позволит вам не мешать более высоким препятствиям на стене, таким как фартуки или шкафы, при этом все еще зависая на четыре дюйма над верхней частью стандартной стойки высотой 36 дюймов.

Подготовить жилье для детей или взрослых меньшего роста.

Стандартный экран с диагональю 48 дюймов подходит для всех в возрасте от 12 лет и старше. Для установки выключателей света в помещениях, используемых в основном детьми (например, в новой игровой комнате), ADA рекомендует различные диапазоны минимальной высоты розеток и выключателей:

• 20–30 дюймов над полом для детей в возрасте от 3 до 4 лет 40 дюймов над полом для детей от 5 до 8 лет
• 16–44 дюйма над полом для детей 9 летчерез 12

Аналогичным образом, если некоторые взрослые в вашей семье имеют более низкий рост, который не позволяет им легко получить доступ к выключателю света, расположенному на высоте 48 дюймов от земли, рассмотрите возможность уменьшения высоты до чего-то более низкого в пределах допустимого ADA диапазона, в котором они может более комфортно добраться.

Некоторые виды работ лучше доверить профессионалам

Получите бесплатные оценки без обязательств от лицензированных электриков рядом с вами.

Найти профессионалов сейчас

+

При резке гипсокартона помните, что желаемая высота выключателя света будет там, где вы расположите центральную линию выключателя и пластины.

Диапазоны высоты выключателя света ADA относятся к рекомендуемому расстоянию от пола до работающей части выключателя света, а не до верха или низа крышки — обычно это центральная линия для стандартных выключателей света. При установке отмерьте 48 дюймов над землей от любой точки на полу и отметьте точку на стене. Затем, прежде чем вырезать отверстие для розетки в существующем гипсокартоне, поместите старую рабочую коробку (также известную как коробка для реконструкции) задним ходом на гипсокартон так, чтобы центральная линия коробки совпала с отметкой, которую вы сделали на стене. Обведите периметр старой коробки, затем удалите шаблон.
