100 фото простой и быстрой схемы подключения

Яркой изюминкой в интерьере, станут цементные светильники. Новые, оригинальные решения, украсят и качественно будут освещать, необходимое пространство. Для удобства управления, оригинальными, световыми решениями, стоит предусмотреть проходные выключатели при проектировании и монтаже электропроводки.

Когда возникает необходимость производить включения/отключения одного и того же источника света из разных мест, то используют проходной выключатель. По выполняемым функциям его будет корректнее именовать переключателем, далее станет более понятно почему. Проходной выключатель также имеет и другие названия: перекрестный, дублирующий и перекидной переключатель.

Рассмотрев фото проходных выключателей вы не найдете внешнего отличия от стандартного. Основное отличие проходного от стандартного выключателя является то, что у него отсутствует определенное положение для включения или отключения. Для понятия различия в принципах работы можно найти фото схемы подключения проходных выключателей и обычного и сравнить их.

При использовании обычного выключателя используется просто замыкание/размыкания сети, а проходного зависит от использования двух. Рассмотрев схему можно заметить наличия трех клемм: для фазы, и две «управляющие» линии. И соответственно при переключении состояния одного из выключателей происходит выключение/включение света.

Внимание! Во время ремонта нужно помнить, что один провод между переключателями всегда под напряжением.


Сфера применения проходного выключателя

Их используют в больших помещениях или протяженных помещениях с различными входами. Главном преимуществом их применения является способность производить включение/отключение света и электроприборов с различных мест. Очень удобно применение проходного переключателя на лестничных пролетах. Также выключатель возможно установить в спальной комнате, чтобы можно было включать свет при входе в комнату, а выключать уже в постели.

Разновидности и условные обозначения на схемах

Существуют различные виды переключателей, которые зависят от условия использования. Для установки в стене и снаружи — 2-ой вариант считается лучше, ввиду того, что с прошествием времени не будет наблюдаться угасания соединительного сигнала. Для возможности включения из одного места нескольких источников света используют двойные и т.п. варианты переключателей.

В случае появления потребности переключения света из 3-х и большего количества мест необходимо применять схему подключения с одновременным использованием переключателей проходного и перекрестного типа.

По варианту управления они, как и стандартные бывают клавишными, сенсорными или с дистанционным управлением. На схемах они обозначаются, как и обычные только с разверткой в обе стороны.

Подключение проходного выключателя на 2 точки

Ввиду необходимости применения большего количества проводов сложность подключения увеличивается. Схема подключения выглядит следующим образом. В распаячную коробку заводятся от источника питания фаза и ноль.

Ноль провод направляют напрямую к источнику света, а фазу на переключатель. Внутри переключателя происходит разделение на 2 линии, которые направляются далее в распаячную коробку и далее идут на второй выключатель. И по прошествии него провод заводится на лампу.

Возможно сэкономить на количестве провода, соединив «управляющие» линии напрямую, но компетентный электрик так не сделает по следующим причинам:

  • подключение с использованием распаячной коробки правильнее в связи с предъявляемыми нормами для электроцепей;
  • простота ремонта. Возможно произвести прозвон проводов на участках, для выявления неисправности;
  • упростит установку подключения дополнительного переключателя.

Схема при присоединении 3-его и последующих переключателей

Согласно схеме подключения при использовании 2-х переключателей становится ясно, что проходные переключатели можно применять лишь в паре и 3-е такое оборудование подключить уже не получится.

Данная проблема решается применением перекрестного (реверсивного) переключателя — внешне не имеет отличия, но для подключения использует четыре клеммы.

Как вытекает из названия его главное предназначение смена подсоединенных проводов местами. Чтобы понять принцип работы лучше всего посмотреть схему подключения с 3-мя и более переключателями.

Заключение

Надеемся, что благодаря данной статье стал понятен принцип работы проходного выключателя и способы его подключения в электрическую сеть.


И теперь стало ясно как подключить проходной выключатель своими руками при наличие минимальных электротехнических навыков. В случае не уверенности в своих способностях самостоятельного подключения лучше доверить его профессионалам.

Фото проходных выключателей


Также рекомендуем посетить:

70 фото примеров установки использования

Каждый из нас старается сделать свой дом максимально комфортным и удобным. На эти цели нам не жалко ни средств, ни времени. Существует множество различных технических приспособлений, цель которых сделать нашу жизнь проще, а дом удобным и уютным.

Одним из таких общедоступных способов – установить в доме или на улице проходной выключатель освещения. Простота конструктивного исполнения, минимальные затраты, но при всем том, функциональность и практичность – все это как раз о проходных выключателях.

Цель этой статьи познакомить читателя с этой технической системой, рассказать о ее особенностях и некоторых хитростях. Даже не обладая глубокими знаниями в электротехнике, можно вполне реализовать это неоспоримо удобное приспособление у себя на даче или в квартире.

Что такое проходной выключатель. Принцип действия

Вам наверняка приходилось сталкиваться с такой ситуацией: вы приходите домой, открываете дверь и включаете свет. Разувшись и сняв верхнюю одежду, вы проходите в квартиру, однако, если сразу выключить свет, придется в потемках пробираться до следующей комнаты, а если пройти при включенном свете, потом необходимо возвращаться, чтобы выключить свет в коридоре.

Кому-то в один прекрасный момент пришла в голову мысль, а почему бы не сделать так, чтобы свет можно было включать и выключать из двух разных мест? Вот уж действительно правильность выражение: лень – движитель прогресса.

Посмотрите на сайтах фото проходных выключателей: вы отметите, что внешне они от обычных ни чем не отличаются, однако различия есть и очень даже существенные. По большому счету, проходной выключатель является переключателем, если неукоснительно следовать всем понятиям электротехники.

Переключатель можно использовать в качестве выключателя, а вот выключатель в качестве переключателя – вряд ли получится.

В чем же такая разница. Снаружи – в количестве контактов: на выключателе их два, на переключателе – минимум три. Здесь надо отметить, что двухсекционный выключатель также имеет три контакта, но при этом он остается выключателем и не надо путать его с проходным переключателем.

Конструктивно, у переключателя имеется два положения, в каждом из них замкнут главный контакт с одним из двух управляемых. Т.е. если выключатель просто замыкает и разрывает цепь, то переключатель перекидывает замыкание с одного контакта на другой.

Надеемся, что вы поняли в чем состоит разница, поскольку это фундаментальная основа всей схемы, усвоив и поняв принцип, вы легко сможете повторить систему на практике.

Итак, проходной переключатель – это техническая система позволяющая управлять светильником из двух и более мест.

Принцип работы этой системы очень прост: при включении света, светильник подключается к питанию через удаленный выключатель (точнее – переключатель), и выключить свет можно именно им.

В любом случае светильник всегда включен через два проходных выключателя. Когда он работает, оба из них замыкают цепь, когда нет – один замыкает, но другой при этом разрывает.

Что бы лучше понять принцип действия, посмотрите, как выглядит схема подключения проходного выключателя, разобравшись, вы непременно поймёте, как это работает и тогда все «встанет на свои места», тем более сама схема очень простая и для понимания ее работы достаточно знаний школьного курса физики.

Варианты использования проходных выключателей

Итак, проходной выключатель используется для управления освещением из двух разных точек. Однако, при желании, можно управлять освещением из трех и более мест.

Так, для того чтобы можно было включать и выключать светильник из трех позиций, используют двухклавишный проходной выключатель, а если нужно управлять из большего количества точек, то можно найти варианты с большим количеством секций.

Важно заметить, хотя, как правило, проходные выключатели используют для управления освещением из разных точек, в принципе можно управлять любой нагрузкой, однако для чего это нужно сказать трудно.

Тем не менее при необходимости можно, например, управлять вентилятором или другим электрическим бытовым прибором – все зависит от ваших желаний и необходимостей.

Конструктивные особенности проходных выключателей

Существуют различные виды выключателей для проходных схем. Они отличаются по количеству секций – одноклавишные и многоклавишные конструкции, а также вариантам исполнения – для внутреннего и внешнего монтажа.

Конструктивно могут отличаться по способу подключения – есть выключатели с винтовыми зажимами и с пружинными. Кроме всего прочего, в продаже представлен широкий выбор выключателей различного дизайна и цвета.

Самостоятельный монтаж проходной схемы

В данной статье мы не будем рассматривать сами принципиальные схемы, при необходимости вы легко сможете найти их на специализированных сайтах в интернете.

Рассмотрим некоторые особенности на тот случай, если вы решили сделать монтаж выключателя своими руками, а не вызывать специалистов.

Для схемы потребуется, как минимум, трехпроводный кабель, однако помните, большая часть из них предполагает в качестве третьего провода подключении земли, этот провод имеет желтый цвет с зеленой полоской.

Лучше будет не подключать провод заземления в ином качестве, поскольку это станет грубым нарушением стандарта.

Если ваша сеть не использует заземление, используйте трехпроводный кабель с иной расцветкой. Если же проводка рассчитана на подключении земли, то вам необходим четырехпроводной кабель.

Перед работой внимательно ознакомьтесь со схемой включения. Будет лучше, если предварительно вы соберете тестовую схему, так сказать – «на столе» и проверите, как все это работает. Для тестирования, из соображения безопасности, лучше использовать источник и лампы с напряжением до 36 В.

Неукоснительно соблюдайте все требования техники безопасности при проведении электромонтажных работ.

Фото проходного выключателя

Также рекомендуем посетить:

Креативные панели для выключателей. Часть 2

Продолжаем знакомство с необычными панелями для выключателей. В первой части подборки я познакомила вас с панелями для выключателей из полимерной глины, в этой части покажу остальные понравившиеся мне.

Мне очень жаль, что у нас в основном распространены выключатели с большой кнопочкой, в них почти нечего декорировать, а ведь такая красота бывает!

Креативные панели для выключателей. Часть 2, фото № 1

Креативные панели для выключателей. Часть 2, фото № 2

Креативные панели для выключателей. Часть 2, фото № 3

Креативные панели для выключателей. Часть 2, фото № 4

Креативные панели для выключателей. Часть 2, фото № 5

Креативные панели для выключателей. Часть 2, фото № 6

Креативные панели для выключателей. Часть 2, фото № 7

Креативные панели для выключателей. Часть 2, фото № 8

Креативные панели для выключателей. Часть 2, фото № 9

Креативные панели для выключателей. Часть 2, фото № 10

Креативные панели для выключателей. Часть 2, фото № 11

Креативные панели для выключателей. Часть 2, фото № 12

Креативные панели для выключателей. Часть 2, фото № 13

Креативные панели для выключателей. Часть 2, фото № 14

Креативные панели для выключателей. Часть 2, фото № 15

Мозаика, обратите внимание, в последней панеле кроме стекла использовали срез агата:

Креативные панели для выключателей. Часть 2, фото № 16

Креативные панели для выключателей. Часть 2, фото № 17

Креативные панели для выключателей. Часть 2, фото № 18

Креативные панели для выключателей. Часть 2, фото № 19

Креативные панели для выключателей. Часть 2, фото № 20

Креативные панели для выключателей. Часть 2, фото № 21

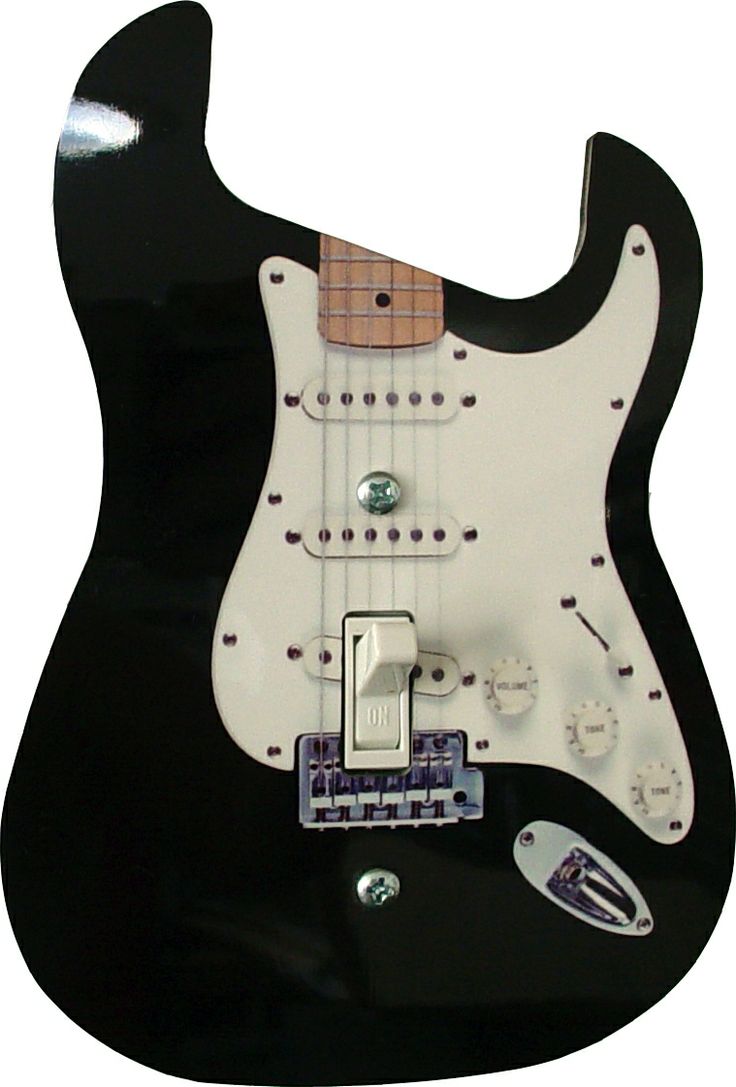

Карты, страницы с текстом, марки, ноты и музыкальные инструменты вдохновляют на создание панелей для выключателей:

Креативные панели для выключателей. Часть 2, фото № 22

Креативные панели для выключателей. Часть 2, фото № 23

Креативные панели для выключателей. Часть 2, фото № 24

Креативные панели для выключателей. Часть 2, фото № 25

Креативные панели для выключателей. Часть 2, фото № 26

Креативные панели для выключателей. Часть 2, фото № 27

Любителям сов:

Креативные панели для выключателей. Часть 2, фото № 28

Креативные панели для выключателей. Часть 2, фото № 29

Креативные панели для выключателей. Часть 2, фото № 30

Если вы не знаете, куда девать привезенные с моря ракушки, морские стеклышки и камушки, можно сделать выключатели:

Креативные панели для выключателей. Часть 2, фото № 31

Креативные панели для выключателей. Часть 2, фото № 32

Для детсткой комнаты, первый выключатель винтажный:

Креативные панели для выключателей. Часть 2, фото № 33

Креативные панели для выключателей. Часть 2, фото № 34

Креативные панели для выключателей. Часть 2, фото № 35

Креативные панели для выключателей. Часть 2, фото № 36

Креативные панели для выключателей. Часть 2, фото № 37

Креативные панели для выключателей. Часть 2, фото № 38

Креативные панели для выключателей. Часть 2, фото № 39

Любителям сказок:

Креативные панели для выключателей. Часть 2, фото № 40

Креативные панели для выключателей. Часть 2, фото № 41

Креативные панели для выключателей. Часть 2, фото № 42

Креативные панели для выключателей. Часть 2, фото № 43

Людям с юмором:

Креативные панели для выключателей. Часть 2, фото № 44

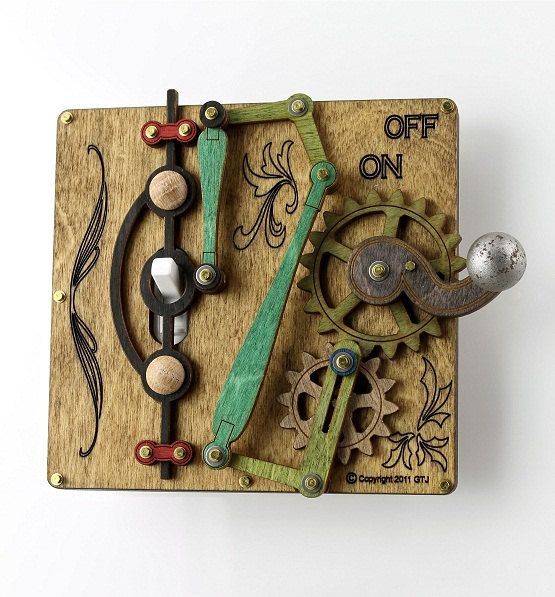

Для поклонников стимпанка и любителей всего механического:

Креативные панели для выключателей. Часть 2, фото № 45

Креативные панели для выключателей. Часть 2, фото № 46

Креативные панели для выключателей. Часть 2, фото № 47

Креативные панели для выключателей. Часть 2, фото № 48

Креативные панели для выключателей. Часть 2, фото № 49

Креативные панели для выключателей. Часть 2, фото № 50

виды, подключение своими руками, схемы

Для контроля систем освещения необходимо использовать специальные приборы. Дистанционный выключатель света с пультом и классический контактный вариант являются необходимыми устройствами в квартире и частном доме.

Виды

Сейчас на рынке представлено огромное количество разнообразных выключателей, которые разнятся по конструкции и принципу работы. Рассмотрим основные из них:

  1. Кнопочные;
  2. Поворотные;
  3. Диммеры;
  4. Дистанционные;
  5. Переключатели со шнуром;
  6. Выключатели с расширенным функционалом (инфракрасный вариант, с датчиком движения, акустический и т. д.).

Одноклавишный и двухклавишный (двойной) выключатели света являются наиболее распространенными в нашем время. Принцип их работы основан на замыкании электрической цепи при переключении контрольной кнопки. Они очень просты как в использовании, так и в установке. Конструкция этого выключателя позволяет устанавливать его в любой части жилища или производственного помещения, его проще всего заменить или модернизировать. Также достаточно часто их монтируют для подсветки мебели или интерьерных ниш.

клавишные переключателиФото — клавишные переключатели

Поворотный переключатель является самым первым подобным устройством. Внутри такого прибора расположен специальный поворотный механизм, который замыкает контакты при изменении положения ручки. Сейчас можно встретить современные поворотные выключатели света с регулятором яркости (диммером). В основном они выпускаются в ретро-стиле для стилистического оформления интерьера.

Плавный диммерный выключатель или реостат основан на принципе изменения яркости света, он может быть контактный и бесконтактный. Подобную модель часто устанавливают в детских комнатах или офисных помещениях, но ими также пользуются в кинотеатрах, на производстве. Он представляет собой классический электронный резистор, который подключается к питающему кабелю. Его можно использовать для контроля любых типов ламп.

диммерФото — диммер

Дистанционные выключатели идеально подойдут для установки в помещениях с большой площадью. Такое устройство контролируется пультом, к примеру, Livolo. «Умный» переключатель состоит из приемного пункта и управляющей схемы. Приемник может устанавливаться в любой точке квартиры и даже иногда за её пределами, его контактные провода соединяются с необходимым светильником, контроль работы которого осуществляется за счет переключения клавиш на пульте. Главным достоинством такого принципа работы является возможность контролировать сразу несколько отдельных переключателей или даже целых групп устройств для освещения жилья.

пульт управленияФото — пульт управления

Практически все типы выключателей света со шнуром используются для настенных светильников бра. Они удобны в использовании в спальнях и детских комнатах, у них доступная цена и большой ассортимент дизайна. Их принцип работы похож на классический клавишный, исключая одну деталь: замыкание контактов производится нажатием кнопки, а при помощи шнура.

Виды выключателей света с расширенным функционалом:

  1. С датчиком движения;
  2. С таймером;
  3. Создающие эффект присутствия;
  4. Беспроводные и сенсорные;
  5. Акустические.

Автоматические выключатели со встроенным датчиком движения представляют собой достаточно сложный прибор, который состоит из нескольких частей. Первая – это сенсор, воспринимающий инфракрасные лучи, второй – светильник. Главной особенностью этой модели является возможности при правильной настройке обеспечить включение света исключительно в месте, где сейчас находится человек. В основном это уличный или проходной (для заднего двора, в подъездах, коридорах) прибор, который производится в антивандальном исполнении: защищенный решеткой. Эти сенсорные датчики могут реагировать как на тепло человеческого тела, так и на ультразвук.

датчик движенияФото — датчик движения

При этом беспроводные сенсорные выключатели света с эффектом присутствия являются полной противоположностью этим устройствам. Они напротив, необходимы для отключения света в момент, когда какое-то помещение пустеет. Этот прибор часто применяется в магазинах или крупных офисах.

Выключатель с таймером – это регулятор света, который включается только на какое-то определенное время. Такая система работы позволяет обеспечить экономию электрической энергии. Регулируемый таймер встроен непосредственно в светильник, при этом не во всех моделях есть функция настройки. В зависимости от марки и типа, регулировка может осуществляться от нескольких минут до нескольких часов, а после истечения времени свет сам по себе погаснет.

таймерФото — таймер

Звуковой выключатель отличается от инфракрасного тем, что реагирует на колебания воздуха при звуковых волнах, он выключается и включается по хлопку. При необходимости его можно изготовить с регулировкой яркости света или дополнить другими функциями.

Схема акустического датчикаСхема акустического датчика

Отдельно нужно рассмотреть такие модели выключателей, как беспроводные или сенсорные. Они могут устанавливаться в любой части дома, на мебели и прочих поверхностях. Для их управления используется достаточно простая схема, при которой сенсорный датчик встраивается в щиток или специальную панель. Он передает радиосигналы или импульсы wifi на приёмники, встроенные в светильники. Этот накладной прибор можно перенести в любую часть жилья или офиса и управлять освещением из одного определенного места или при помощи пульта.

сенсорФото — сенсор

Также приборы классифицируются по исполнению:

  1. Накладной;
  2. Встраиваемый;
  3. Переносной.

У каждой перечисленной модели есть свои достоинства и недостатки. Но при необходимости в любой момент можно разобрать устройство и подсоединить нужный датчик или сенсор, тем самым, модернизируя переключатель. Купить любой выключатель можно в электрических магазинах, также там можно подобрать детали, чтобы собрать устройство контроля света самому.

Видео: датчик движения для включения света

Как подключить регулятор

Подключение выключателя света легко осуществляется своими руками, если есть схема питания квартиры и проект необходимого присоединения. В зависимости от типа устройства, принципа работы и конструктивного исполнения может изменяться принцип монтажа.

схема подключенияФото — схема подключения

Рассмотрим, как подключить двухклавишный выключатель света Legrand (схема подойдет и для трехклавишного):

  1. Двухклавишный переключатель представляет собой два одноклавишных, поэтому поставить такой регулятор света не составит труда. На панели любой модели производителем публикуются обозначения контактов и принцип их расположения. Иногда также указываются цвета проводов;
  2. Общий контакт, необходимый для подключения питания, обязательно располагается снизу. Таким образом, Вы имеет два контакта, которые будут отведены к светильникам и один – который будет производить подключение к общей сети электрического тока;
  3. Любой импульсный и контактный прибор должен создавать разрыв в фазе. Это гарантирует безопасность при проведении определенных работ после выключения света;
  4. В большинстве случаев, двух- и трехклавишный прибор устанавливается при помощи распределительной коробки. В ней нужно соединить провода нуля обоих светильников между собой. Положение общего провода не меняется и к нему подводится кабель питания;
  5. У выключателя также есть два фазных провода, которые нужны для замыкания и размыкания цепи. В большинстве случаев, они отличаются цветом друг от друга. Подключение производится так: один кабель подводится к сетевому, а другой к первому;
  6. Правильное расположение проводов также позволит Вам осуществить подключение групп светильников к такому выключателю, так часто подсоединяются люстры с 5, 6 и более лампами.

На любой выключатель света нужно будет установить также провод заземления, иначе Вы не сможете при необходимости безопасно провести ремонт или даже разобрать устройство. Если Вы хотите установить модель с управлением таймером или другим датчиком, то нужно внимательно прочитать инструкцию производителя и изучить контактную схему.

Нужно помнить, что разобрать, отремонтировать и сделать выключатель света можно только при выключении питания квартиры или дома (замена любого электрического устройства требует полного выключения защитного автомата).

Конструкция перекрестного выключателя — как выбрать и подключить самостоятельно. Схемы, инструкции, видео и 150 фото

Перекрестный выключатель – устройство, предназначенное для применения в электрических коммуникационных схемах. Часто устанавливается при необходимости управления осветительными приборами из разных мест.

В большинстве случаев перекрестные выключатели устанавливаются как дополнительные устройства к имеющимся проходным выключателям. Перекрестные коммутаторы предназначены для использования только в комплексе с проходными выключателями.

Краткое содержимое статьи:

Конструктивные особенности перекрестных выключателей

Перекрестный выключатель (коммутационный аппарат) позволяет объединить электрические цепи, напряжение тока в которых не выше 250 В. Приборы в традиционном исполнении ориентированы на применение в теплых помещениях с нормальным уровнем влажности, и производятся в соответствии с классом защиты IP20.

По внешней конструкции такие выключатели практически не отличаются от обычных приборов для управления освещением. Но, внутренняя схема перекрестного выключателя значительно отличается.

Монтаж перекрестных выключателей осуществляется аналогично обычным приборам. Устройство может быть установлено встраиваемым или накладным способом.

Все виды дистанционных выключателей — монтаж проводки, организация заземления и схемы подключения (145 фото)

В настоящее время существует множество видов выключателей света, они различаются по принципу работы.

Краткое содержимое статьи:

Виды выключателей

  • Крутящиеся. Такие выключатели представляют собой круглые прокручивающиеся кнопки. Включение и выключение света происходит после характерного щелчка. Так же они позволяют не просто включить и выключить свет, а еще и просто уменьшить уровень освещения.
  • В виде клавиш. Они самые популярные, позволяют при помощи различного количества кнопок переключить различные источники света.
  • Так же существуют выключатели с датчиком движения. Они включают и выключают свет автоматически, при передвижении человека по комнате.
  • Дистанционные. Такие выключатели представляют собой систему с пультом для управления.

И еще огромное количество разнообразных видов выключателей. Самыми удобными являются дистанционные выключатели. Переключение ими можно производить из любой точки комнаты, они не требуют проводного подключения и работают на батарейках. Дополнительный блок устанавливается на место старого выключателя.

Как работает дистанционный выключатель

Дистанционный выключатель работает при помощи пульта управления. Существует два вида беспроводных выключателей света: с датчиком движения и звука. Первые включаются автоматически, если в комнате кто-то находится, вторые реагируют на звук. Звук устанавливается по предпочтению заказчика заранее. Это может быть щелчок, хлопок или определенное слово.

Принцип действия таких выключателей зависит от магнита, находящегося внутри прибора. Данный магнит приводит в движение металлический центр катушки, которая запускает электрический контакт.

устройство, схема подключения и особенности применения (115 фото + видео)

Как это неудивительно, но многие люди не имеют представления, как выглядит пакетный выключатель, хотя на самом деле неоднократно на него натыкались. Во времена СССР подобным оборудованием оснащали все здания. Оно выполняло задачу рубильника, включая и отключая при необходимости подачу электрического тока.



Сегодня популярна замена пакетных выключателей на более современные автоматы. Но в некоторых квартирах и домах до сих пор можно встретить пакетники.

Краткое содержимое статьи:

Назначение пакетного выключателя

Назначение пакетника:

  • распределение электрического тока;
  • полное отключение электроэнергии в квартире или подъезде.

Пакетный выключатель отличается от дифференциального аналога невозможностью его отключения от сети. Небольшие перегрузки могут вывести его из строя.



В былые времена подобными компактными приспособлениями оснащали каждое жильё, поскольку отсутствовали альтернативные способы контролирования поступающего тока. На сегодняшний день электрики предпочитают использовать двух- или трёхполюсный автомат.
