Ворота для гаража как сделать: пошаговая инструкция, схемы и чертежи + фото готовых – Как сварить ворота в гараж своими руками из профильной трубы

Содержание

особенности выбора, инструкция по изготовлению

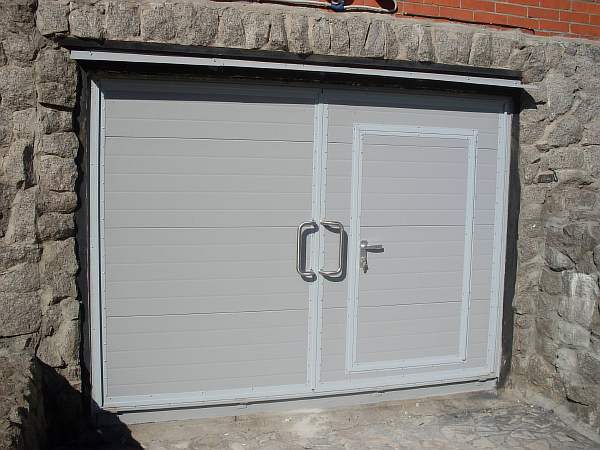

Ворота в гараж своими рукамиОт качества ворот гаража зависит безопасность автомобиля и комфорт пребывания в помещении, поэтому к их изготовлению следует подойти со всей ответственностью. Существует несколько вариантов ворот: отличаются они в первую очередь механизмом открывания. Современные модели довольно сложны, требуют специальных навыков и инструмента для монтажа, но установить классические распашные гаражные ворота своими руками получится и без опыта подобной работы.

Выбор типа ворот для гаража

Самостоятельная сборка ворот — это отличный способ сэкономить на строительстве гаража. Однако прежде чем приступать к выполнению задачи, стоит рассмотреть существующие типы конструкций и определить наиболее подходящую. Выбор зависит от многих факторов, и если оптимальными окажутся модели со сложным механизмом, имеет смысл обратиться к специалистам — неправильный их монтаж своими руками может привести к различным проблемам с функционированием конструкции.

Откатные ворота

Откатные ворота представляют собой одну широкую створку, которая отъезжает вбок при открывании.

К раме конструкции прикрепляются направляющие, по которым ездит створка, и уловители, удерживающие ее в открытом положении. В зависимости от конструкции направляющих ворота могут быть подвесными, консольными и рельсовыми; варианты различаются размерами, удобством эксплуатации, количеством деталей и сложностью монтажа.

Как и другие типы гаражных ворот, откатные конструкции могут быть ручными и автоматическими. Во втором случае к раме подключается электропривод, управление которым может быть стационарным или дистанционным.

Хотя сделать такие ворота в гараж своими руками несложно, выбирают их редко, так как недостатков у них больше, чем преимуществ. Основным их плюсом является экономия пространства снаружи, однако внутри помещения требуется много места — оно должно быть очень широким. Из-за этого откатные модели чаще используют снаружи, встраивая в ограждение участка. Эти конструкции применяются на промышленных объектах, в ангарах.

К недостаткам также относится необходимость монтажа усиленной рамы, способной удержать подвешенную откатную створку, имеющую большие размеры и массу, чем в случае с распашными вариантами.

Важно постоянно следить за роликами, чтобы конструкцию не заклинило.

Подъемно-поворотные конструкции

 гаражные ворота Створка ворот подъемно-поворотного типа вращается вокруг своей горизонтальной оси, поднимается к потолку и подвешивается плашмя над проемом. Механизм очень удобный и надежный, пространство экономится и снаружи, и внутри гаража. Однако у таких ворот есть особенности, из-за которых их использование может оказаться не лучшим решением.

Основной конструкции является сплошная створка. Чтобы поднимать ее к потолку было проще, приходится максимально снижать ее массу. Это сказывается на спектре возможных материалов изготовления: чаще всего рама делается из стальных трубок малого сечения, но может использоваться и алюминиевый профиль. Для обшивки применяется тонкий оцинкованный металл. Из-за этого снижаются теплоизоляционные характеристики, что приводит к повышенным затратам энергии на отопление гаража.

Если конструкция делается из алюминия, существенно ухудшается ее защитная способность — жесткости рамы не хватает, чтобы выдержать значительные физические нагрузки. Поэтому подъемно-поворотные конструкции используются преимущественно на огражденных участках, оснащенных дополнительными уровнями безопасности. Также они находят применение внутри складских помещений.

Установить модель этого типа своими руками очень сложно — сборка подъемного механизма требует специальных знаний и навыков.

Подъемно-секционные и рулонные механизмы

Подъемно-секционные ворота похожи на подъемно-поворотные по принципу действия, но отличаются конструкцией: вместо сплошной створки в них используется подвижное полотно, состоящее из соединенных между собой ламелей. Из-за этого такие ворота считаются разновидностью жалюзи.

Рама состоит из двух частей: одна устанавливается по периметру проема, вторая — под потолком гаража. Собирается она из направляющего профиля. Каждая ламель створки имеет ролики на боковых гранях, с помощью которых полотно двигается по направляющим. К верхней части рамы подключается электропривод, который соединен со створкой тросом. При активации ворот двигатель тянет полотно, поднимая его к потолку.

Делается полотно из сэндвич-панелей, благодаря чему обеспечивается достаточная жесткость конструкции и качественная теплоизоляция гаража. Ворота могут иметь разную конфигурацию и размеры. Полотно необязательно должно подниматься к потолку — в некоторых моделях створка отъезжает в сторону. Благодаря гибкости соединений ламелей это позволяет сделать откатные ворота в гараже с малой площадью.

Гаражные ворота своими руками

Рулонные ворота — это аналог подъемно-секционных конструкций, отличающийся тем, что полотно не отодвигается, а наматывается на вал. Это позволяет экономить пространство, но створка в таком случае делается из тонких, узких ламелей и имеет более низкие теплоизоляционные и защитные характеристики.

Конструкции такого типа можно собрать самостоятельно, но все комплектующие, включая ламели и створки, придется покупать в готовом виде. Компании, поставляющие такую продукцию, обычно оказывают услугу монтажа ворот, поэтому проводить работу своими руками нет смысла. Кроме того, не зная нюансов, легко допустить ошибки при установке деталей ворот, что приведет к их неправильному функционированию.

Распашные ворота

Классические распашные ворота обычно состоят из двух створок на петлях. В одно из полотен встраивается обычная входная дверь. Створки состоят из каркаса, который обшивается листовым металлом, сэндвич-панелями, деревом и другими материалами. Между внешней и внутренней поверхностью можно уложить теплоизоляционный материал.

Это наиболее экономичный материал, а благодаря простой конструкции установить такие ворота своими руками не составит проблем. Кроме того, они обеспечивают наиболее надежную защиту гаража.

Таким образом, при отсутствии навыков сборки сложных подъемных и откатных механизмов и работы с электроникой, лучшим вариантом станут простые распашные ворота.

Если важны удобство использования и экономия пространства, стоит обратить внимание на более продвинутые варианты.

Разработка проекта

Как сделать гаражные ворота своими рукамиКачество ворот зависит от того, насколько правильно подобраны размеры их элементов и насколько точно детали подогнаны друг к другу, поэтому перед тем, как сделать гаражные ворота своими руками, нужно составить проект. Несмотря на простоту распашной конструкции, она состоит из множества частей, и без чертежей или эскизов в работе будет легко ошибиться.

В первую очередь нужно определиться с размерами ворот. Чтобы ими было удобно пользоваться, суммарная ширина створок должна быть на 0,6 м больше ширины автомобиля. Чаще всего размер ворот выбирается в пределах 2−4 м; если ширина превысит 5 м, эксплуатация конструкции будет затруднена. Высота створок также рассчитывается исходя из габаритов автомобиля.

В конструкцию распашных ворот входит рама, которая закрепляется по периметру гаражного проема, и две створки, в одну из которых встроена калитка, — они закрепляются на раме при помощи петель. Рама изготавливается из стального уголка шириной 65 мм. Для каркаса створок лучше выбрать профильную трубу с прямоугольным сечением; размер ее может быть любым.

Внешняя поверхность створок обшивается листовой сталью толщиной 3 мм. Изнутри каркас можно обшить досками, фанерой. Делается это, если ворота утепляются. Количество материалов рассчитывается исходя из площади створок.

Инструменты и материалы

Чтобы собрать качественную распашную конструкцию самостоятельно, потребуются навыки обращения с базовым строительным инструментом, а также умение пользоваться сварочным аппаратом. Соединять детали при помощи крепежа нельзя: в таком случае надежность конструкции будет недостаточной. Саморезы пригодятся только при монтаже внутренней обшивки створок.

Для работы потребуется следующий набор инструментов:

  • ручной сварочный аппарат — новичку лучше выбрать инвертор для дуговой сварки, им проще пользоваться;
  • электрогенератор достаточной мощности для сварки, если нет возможности подключения к электросети;
  • болгарка с набором кругов для резки и шлифовки;
  • шлифовальная машинка;
  • дрель со сверлами по металлу;
  • шуруповерт;
  • кисть или валик;
  • измерительные инструменты — рулетка, набор металлических угольников, уровень.

Набор необходимых материалов зависит от особенностей проекта. В общем случае потребуется подготовить:

  • стальной прямоугольный профиль или уголки для изготовления рамы ворот, каркаса и ребер жесткости створок;
  • 6 усиленных приварных петель;
  • листовой металл;
  • стальные прутья;
  • набор саморезов;
  • деревянные бруски;
  • жидкие гвозди;
  • утеплитель — минеральная вата или пенопласт, небольшое количество фольгированного пенополиэтилена;
  • листовой материал для внутренней обшивки;
  • грунтовка и краска;
  • монтажная пена.

Дополнительно следует приобрести замок, запоры, дверные ручки и другую фурнитуру.

Инструкция по изготовлению

Ворота изготавливаются в следующем порядке: сначала варится рама и каркас, затем створки обшиваются, после этого конструкция устанавливается на проеме гаража. Сварочные работы для большего удобства следует вести на ровной горизонтальной поверхности. Когда ворота будут закреплены, проводится внутренняя обшивка, монтаж фурнитуры и декоративная отделка.

Сборка рамы

Рама собирается по одинаковой схеме независимо от количества, размера створок и наличия калитки. Состоять она будет из двух одинаковых прямоугольников — внешнего и внутреннего, которые соединяются арматурой или полосками листовой стали.

Порядок работы таков:

  1. Уголок или стальной профиль нарезается при помощи болгарки. Концы отрезков обрезаются под углом 45°.
  2. Отрезки выкладываются на ровной поверхности. Если подходящего места нет, можно использовать кирпичи или другие опоры. Важно, чтобы детали лежали в одной плоскости, — проверять это следует при помощи уровня на каждом этапе работы. После сварки допущенные ошибки будет очень сложно исправить.
  3. Элементы рамы свариваются в углах. Если эта часть ворот делается из уголка, детали можно сварить внахлест, наложив полки друг на друга.
  4. Углы дополнительно укрепляются обрезками арматуры для увеличения жесткости конструкции.
  5. К внутренней части рамы привариваются крепежные площадки из листового металла.
  6. Сварные швы шлифуются — рама должна быть идеально гладкой с внешней стороны, чтобы створки прилегали плотно.

Важно заранее продумать способ фиксации рамы на стене гаража. Есть два варианта: сделать рядом с проемом стальные закладные и приварить к ним крепежные площадки, или просверлить в последних отверстия для крепления анкерами.

Сварка и обшивка створок

Как своими руками сделать ворота в гаражКаркас створок собирается так же, как рама, — путем сварки отрезков профиля между собой. Чтобы работать было удобно, следует положить готовую раму на ровную поверхность и вложить детали каркаса в нее. Размеры отрезков для створок должны быть меньше на 15−20 мм для обеспечения зазора — это упростит эксплуатацию ворот.

В отличие от рамы, каркас створок должен иметь дополнительные ребра жесткости. Для экономии их можно сделать из труб с меньшей площадью сечения. Ребра могут быть диагональными или вертикальными, во втором случае они проходят посередине каждой створки.

После сварки и шлифовки каркаса створки обшиваются.

Делается это следующим образом:

  1. Листовой металл обрезается по размеру створок. После приваривания он должен выходить за края каркаса на 15−20 мм (по размеру зазора).
  2. Одна из створок обрезается так, чтобы быть уже второй на 10−20 мм — так элементы ворот будут плотно прилегать друг к другу.
  3. Листы привариваются к каркасу. Сначала следует скрепить детали в углах и по центру, затем соединить металл по периметру створок.

После завершения сварки к воротам прикрепляются петли. Нижняя часть детали приваривается к раме, верхняя — к створке. Для лучшей фиксации петли можно укрепить вкладышами из арматуры, которые привариваются к внутренней части каждого изделия.

Монтаж конструкции

В проем ворот устанавливается полностью сваренная конструкция; из-за большой ее массы на этом этапе понадобится помощник. Рекомендуется выполнять установку параллельно с возведением стен гаража.

Перед тем как ставить ворота в проем, следует соединить внешнюю и внутреннюю части рамы. Для этого используются полоски листовой стали шириной 40 мм; длина их должна равняться толщине стены гаража. Устанавливаются детали с шагом 60 см по всему периметру рамы.

Если ворота устанавливаются в готовый гараж, лучшим вариантом будет анкерное крепление. Если стена еще строится, в нее следует замуровать отрезки арматуры, к которым затем приваривается внутренняя часть рамы.

После завершения монтажа остается только установить фурнитуру. Для обеспечения минимальной безопасности достаточно петель и навесного замка. Более сложные изделия устанавливаются по инструкции от производителя. Полностью готовые ворота покрываются грунтовкой и окрашиваются. Изнутри створки можно утеплить минеральной ватой, закрепив ее жидкими гвоздями, а если используется пенопласт, его следует укладывать на обрешетку из деревянных брусков.

Зная, как своими руками сделать ворота в гараж, можно собрать конструкцию любой конфигурации. Вместо металла для изготовления каркаса допускается использование дерева. Обшивать ворота также можно любым аналогичным листовым материалом.

чертежи как сделать подъемные, видео, фото, схемы и эскизы конструкции


Приобрести добротную гаражную конструкцию в наше время – удовольствие не из дешевых. Ворота для гаража своими руками сделать дешевле, но необходимы определенные знания и умения. Также желательно иметь навык сварочных работ. Поэтому, как сделать ворота для гаража своими руками, – вопрос, в котором нужно разобраться досконально. А вот тогда можно уже будет и приступать к выполнению поставленной задачи.

Ворота для гаража своими рукамиВорота для гаража своими руками

На участке в деревне

Вернуться к оглавлению

Содержание материала

Виды гаражных ворот

Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.

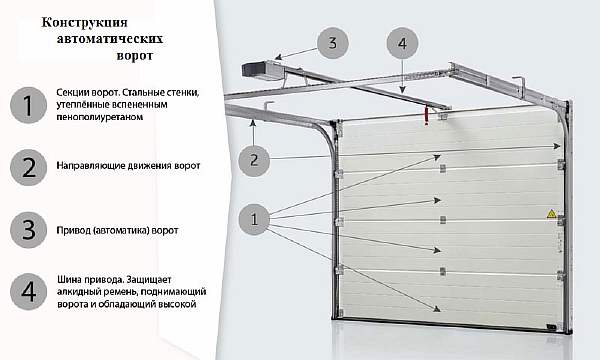

Секционные ворота

Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.

Секционные складные ворота используются в частных домах, на фермах, паркингах.

На дачном участкеНа дачном участке

Около частного дома

Большинство пользователей выбирает их за компактный размер.

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

Распашные ворота

Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.

Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.

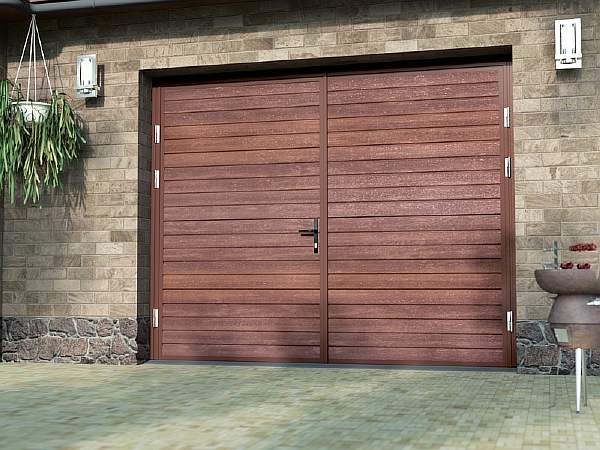

На фото представлен распашной вариант конструкции.

Перед домомПеред домом

На загородном участке

Откатные ворота

Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.

Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.

На дачном участкеНа дачном участке

Откатной вариант

Подъемно-поворотные ворота

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Схема монтажаСхема монтажа

Чертеж подъемной конструкции

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.

Схема и разрезСхема и разрез

Перечень элементов

Вернуться к оглавлению

Выбор

Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.

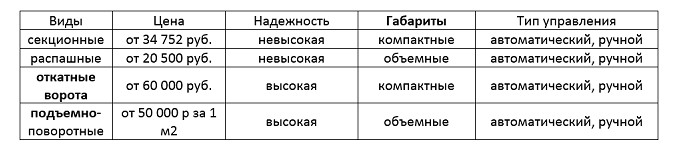

Таблица сравнения основных характеристик гаражных ворот.

Таблица вариантовТаблица вариантов

Сравнение характеристик

Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.

Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.

Каркас калиткиКаркас калитки

В процессе установки

Вернуться к оглавлению

Установка своими руками

Распашные ворота для гаража – самый распространенный вид строительной конструкции. Их просто установить и несложно за ними ухаживать. При необходимости их можно модернизировать. Также опытному мастеру будет несложно сделать деревянные ворота для гаража своими руками. Откатные ворота или подъемно-поворотные изготовить и смонтировать намного сложнее. Тем не менее для установки данных ворот своими руками помогут чертежи, фото и видео со схемами на нашем сайте.

Каркас

Для изготовления каркаса необходимы точные длина и ширина проема гаража. Сначала определяют размеры будущих ворот. Также делают чертежи будущей конструкции. Чтобы сделать основу гаражной конструкции, нужен сварочный аппарат.

Чертеж для монтажаЧертеж для монтажа

Схема устройства каркаса

Каркас выполняется из металлического уголка, который приваривается по всему периметру дверного проема. Таким образом отделывают откос внутри и снаружи. Между собой внутренние и наружные уголки сваривают металлическими полосками в нескольких местах. Должна получиться каркасная рамка.

Далее к наружному уголку приваривают швеллер, который будет частью открывающихся ворот. Сверху он не должен доходить до каркасной рамки на 1 см, а снизу – на 2 см. Справа и слева между уголком и каркасной рамкой должен остаться зазор в 5 мм.

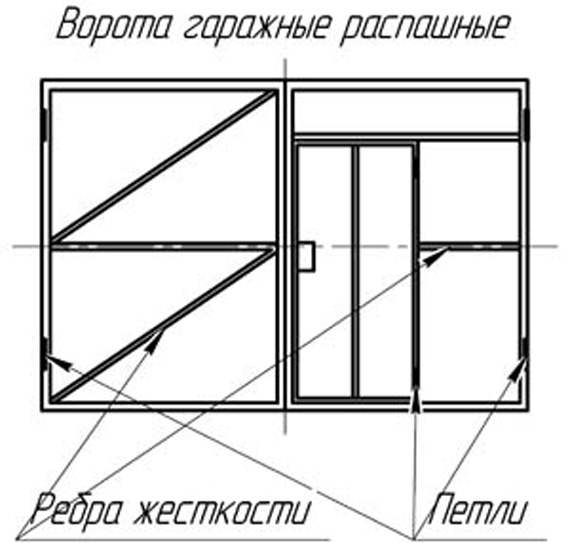

Ребра жесткостиРебра жесткости

Эскиз распашной рамы

Далее необходимо разрезать верхнюю часть каркасной рамки для того, чтобы дать возможность створкам открываться.

После того как каркас готов, по бокам приваривают разборные петли. Нижнюю часть необходимо соединить наружным уголком, а верхнюю – с каркасной рамкой. Такая конструкция подойдет и для гаража из профнастила.

Подробно узнать об изготовлении металлического каркаса можно из видео, представленного ниже.

Утепление

Металлическим воротам для гаража, сделанным своими руками, необходимо утепление.

В качестве утеплителя используют такие материалы:

  • пенопласт;
  • пеноизол;
  • пенополистирол.
Схема ворот для гаражаСхема ворот для гаража

Монтажный чертеж

Пенопласт набивают на заранее приготовленный каркас из бруса, прикрученный на внутреннюю часть металла. Каркас соединяют с металлической основой саморезами с использованием металлических уголков. Пенопласт крепят жидкими гвоздями непосредственно к обрешетке. Если есть стыки или щели, их необходимо заделать монтажной пеной.

Пеноизол и пенополистирол крепятся по такому же принципу на монтажный профиль. Для начала делается обрешетка из металлического профиля. Каркас выполняют из пристенного профиля, внутренняя обрешетка – из направляющего.

Для дачного участкаДля дачного участка

Схема установки

Детальные схемы использования профилей всех видов есть на любом строительном сайте. Затем к обрешетке дюбелями крепится любой из выбранных материалов.

Нежелательно утеплять гаражные ворота минеральной ватой: возможно ее намокание во влажном помещении.

Обшивка

Поверх конструкции из утеплителя необходимо прикрепить облицовочный материал в виде:

  • деревянной вагонки;
  • пластиковой вагонки;
  • ДСП.
Для дачиДля дачи

На участке

По краю дверь обшивают специальным уплотнителем, не давая проникать холодному воздуху с улицы.

При выборе утепляющих материалов не стоит экономить. Важно найти качественные и долговечные стройматериалы, чтобы после зимнего сезона не пришлось все переделывать.

Вернуться к оглавлению

Покраска и фурнитура

По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.

Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.

Подготовка материалаПодготовка материала

Петли перед монтажом

Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.

Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

Самостоятельный монтажСамостоятельный монтаж

Чертеж с разрезом

Вернуться к оглавлению

На что обратить внимание

При выборе или изготовлении гаражных распашных конструкций следует обратить внимание на такие нюансы:

  1. Определить, в какую сторону будут открываться створки, и освободить место для них. Учесть наличие и близость других строений. Створки должны открываться свободно. Чаще всего применяют открытие наружу.
  2. Сталь лучше выбирать толщиной 5 мм, в этом случае имущество будет под надежной защитой прочного металла.
  3. Не стоит делать конструкцию из алюминия: она потребует ремонта через несколько лет.
  4. Чтобы увеличить износоустойчивость изделия, необходимо красить его хорошей машинной краской.
  5. Можно сделать конструкцию из профнастила своими руками. Такие створки легко монтируются и прослужат долго даже при небольшой толщине листа. Изделия из профлиста имеют хороший вид и подойдут любому строению.
  6. Изначально одну из створок необходимо делать с калиткой. Ее можно монтировать и отдельно. Этот вариант более практичный. Такое положение удобно при наличии тяжелых массивных ворот, которые неудобно открывать.
  7. Не стоит выбирать деревянные изделия: они не станут надежной конструкцией. Но могут стать неплохим бюджетным вариантом на время.
  8. Самодельные металлические ворота позже можно оборудовать автоматикой. В настоящее время на рынке можно найти несколько вариантов приводов.
Для распашной конструкцииДля распашной конструкции

Петля в разрезе

Обустройство гаражного сооружения – дело ответственное. Необходимо учитывать износостойкость, надежность, простоту монтажа, наличие свободного места для конструкции. Прочные и надежные изделия можно создать своими руками, используя только качественные материалы. По фото можно выбрать дизайн изготавливаемой модели.

Ворота для гаража своими руками

Так как гараж без устройства ворот лишен всякого смысла, к их возведению необходимо подходить с должной ответственностью. Наибольшей популярностью в нашем регионе пользуются распашные ворота, о них мы поговорим подробнее в статье. Как сделать ворота для гаража своими руками? Есть несколько способов, но для начала давайте рассмотрим существующие варианты ворот.

Варианты гаражных ворот

 Сегодня гаражные ворота можно изготовить самой разнообразной конструкции. Выбор варианта постройки зависит от многих факторов, таких как скорость и простота монтажа, а также финансовая составляющая. Для одних значение имеет красивый внешний вид сооружения, для других – надежность и экономичность. Сегодня существуют следующие варианты ворот для гаража:

  • Распашные ворота представляют собой простую конструкцию, которая наиболее востребована для людей, считающиеся с простотой и скоростью установки, а также отсутствием необходимости покупать дорогостоящие материалы. Каркас таких ворот монтируется из стального уголка, а их створки – из листового железа. Конструкция отличается надежностью, а эксплуатация – простотой и неприхотливостью.
  • Откатная конструкция состоит из створки, которая параллельно ездит вдоль гаражной стены. Для полного открытия необходимо наличие свободного места. Редко кто пробует сделать такие ворота собственными силами, так как нужно уметь выбрать и смонтировать противовес, установить направляющие и еще выполнить много тонких работ.
  • Подъемно-поворотные ворота состоят от створки, которая во время открытия движется вращательно по отношению к горизонтальной оси и в конечной точке занимает место под потолком. Створке таких ворот не нужно много места, но их применение уместно в отапливаемом помещении. Не многие берутся за изготовление подъемно-поворотных ворот, так как это занятие дорогостоящее и сложное.
  • Подъемно-секционная конструкция является полотном из преломляющихся секций, заходящих под потолок. Основа таких створок состоит из передаточных направляющих и пружинного механизма. Соорудить такую конструкцию собственными руками – практически неподъемное занятие.
  • Роллерные ворота используются нечасто, так как они не отличаются надежностью. Изготавливаются обычно в глубине отапливаемого помещения.
Распашные Роллетные Подъемно-секционные

Особенности изготовления разных видов ворот для гаража

Особенности изготовления

На сегодняшний день самыми востребованными гаражными воротами являются распашные. Приобретя предварительно стальные листы, профили и уголки, такой конструктивный элемент гаража можно изготовить без сторонней помощи от начальной до завершающей стадии. Предварительно разработав конструкцию ворот и их размеры, можно выполнить входное изделие, исходя из собственного видения решения задачи.

Если собственник гаража имеет некоторые инженерные навыки или знаком с азами механики, он может попробовать самостоятельно соорудить подъемно-поворотные ворота. Сейчас на рынке такой товар предлагается уже в собранном виде. Остается лишь приобрести готовые ворота и согласно инструкции установить их в гараже.

Наибольше хлопот может принести попытка собственными руками установить ворота подъемно-секционные. Они сложно монтируются и требуют больших финансовых затрат. Кроме того, из-за сложности механизма неизвестно удастся ли произвести все монтажные работы так, чтобы ворота работали надлежащим образом. Поэтому если выбор пал именно на такой конструктивный элемент гаража, лучше так же как и в вышеприведенном случае сделать индивидуальный заказ на производство или приобрести готовое изделие.

Проектирование гаражных ворот

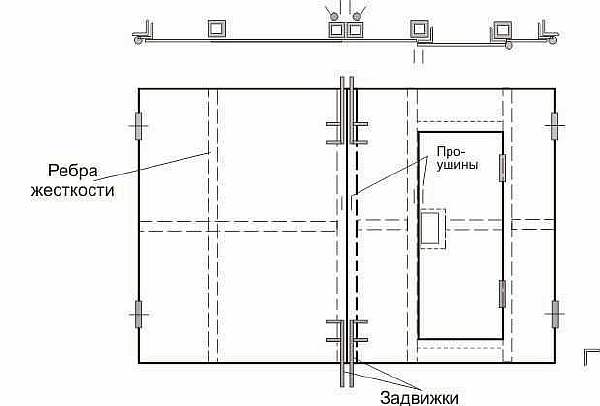

Чертеж распашной конструкции

Ворота для гаража представляют собой строительное изделие, которое состоит из множества конструктивных элементов со своими размерами, массой и технологией монтажа. Поэтому перед тем как сделать гаражные ворота распашного типа, которые выбраны в качестве примера, нужно проделать основательные проектные работы. Можно на листах формата А4 набросать упрощенные эскизы или сделать полноценный проект с чертежами и спецификацией.

Как правило, на начальной стадии нужно определиться с размерами ширины и высоты ворот. Ширина воротной гаражной конструкции в своих минимальных размерах должна быть больше идентичного размера автомобиля на 0,6 м. В практике чаще всего встречаются ворота шириной до 3 м. Рациональный и максимально допустимый размер этого параметра должен быть равным 5,0 м.

Высота ворот для гаража также должна исходить от габаритных размеров машины. В практике она превышает отметку в 2,2 м. Для гаража, приготовленном для малолитражного автобуса, высота ворот немного больше и достигает 2,5 м.

Обратите внимание! При проектировании ширины ворот для гаража надо взять во внимание, что воротная рама до близлежащей стены должна быть на расстоянии 0,8 м и больше.

Конструкция распашных ворот согласно проекту будет состоять из рамы, которая является контуром по периметру воротного проема для въезда автомобиля, и 2-х створчатых изделий, закрепленных на петлях. Для рамы лучше всего применить уголок стальной с шириной полки 65 мм. Для усиления створчатого каркаса лучше всего применить стальной профиль прямоугольного сечения или тот же уголок, но с шириной полки 50 мм.

Затем конструкцию с внутренней стороны зашивают листовым стальным прокатом толщиной до 3 мм. Петли нужны будут внешние усиленного типа. Исходя из спецификации материала, составленной на основе размеров конструктивных элементов ворот, в магазине строительных материалов приобретается нужное количество материала и изделий.

Обратите внимание! Чертежи ворот для гаража должны входить в проектный узел, разработанный для строительства всего гаража в целом.

Изготовление рамы ворот

Изготовление рамы

Все работы по установке гаражных ворот должны начинаться с изготовления рамы, которая будет стоять по периметру въезда в помещение дома для автомобиля. Ее нужно начать сооружать параллельно с вытягиванием фронтальной стены. После того как высота кладки достигнет высоты 0,5 м, строительные работы перебросить на установку ворот, после чего возведение стен можно продолжать.

Для устройства рамы нужно приготовить стальные уголки с шириной полки 65 мм, полосы стального листа шириной приблизительно 30 мм и толщиной около 3 мм. Кроме того, чтобы раму надежней закрепить в проеме ворот, должны быть под рукой заготовки стального арматурного проката. Для работы понадобятся следующие инструменты: аппарат газовой или электродной сварки, угольник, болгарка, уровень и рулетка. В состав гаражной рамы будут входить внутренний и наружные элементы.

Этапы работ:

  • Сначала с помощью болгарки из уголка нарезается 8 заготовок разной длины. Размеры 4-х деталей должны иметь длину, соответствующую ширине воротного проема, а 4 фрагмента должны равняться его высоте. Отрезки могут соответствовать расчетным значениям или же на 0,1 м превосходить их. Во втором случае – сторону уголка, которой предназначено внутреннее расположении по отношению к проему можно зарезать согласно чертежу, а внешние поверхности и части, заходящие в стену, оставить в виде полосок, выходящих за нужные размеры по обе стороны на 50 мм. Также можно подрезать их под угол – это сделает сварку в перспективе более удобной.
  • Найдя ровное место, фрагменты уголков укладываются на него строго под тупым углом. Ровно ли уложены детали – проверяется уровнем, наличие 90º между отрезками проверяется угольником.
  • Чтобы образовался каркас, угловые детали с помощью сварки соединяются между собой. Сваривать уголки можно внахлест при накладывании торцов полок друг на друга. Также возможен вариант с обрезанием углов конечных плоскостей с целью выравнивания деталей между собой, что будет более
  • Чтобы образовался каркас, угловые детали с помощью сварки соединяются между собой. Сваривать уголки можно внахлест при накладывании торцов полок друг на друга. Также возможен вариант с обрезанием углов конечных плоскостей с целью выравнивания деталей между собой, что будет более красиво, но, учитывая уменьшение периметра свариваемых частей – менее надежно.
  • Так как створки должны прилегать к раме вплотную, после сварки с помощью шлифовального круга болгарки удаляются все образовавшиеся наросты.

Обратите внимание! Если при работах со сваркой деталь отходит в сторону, эту проблему можно решить при помощи рычага, который представляет собой кусок уголка. Приварив его в необходимом положении, можно сориентировать деталь рамы в нужном направлении.

Изготовление створчатого каркаса

Воротные створки

Чтобы створчатый каркас легко заходил в гаражную раму и плотно прилегал к ее внешней стороне, его размеры по чертежам должны уступать габаритам проемной рамы. Из материалов для такой конструкции подойдет все тот же уголок, или прямоугольный прокат. Выбор зависит от значимости удобства изготовления створчатого каркаса из того или иного изделия для монтажников и увеличения в массе конструкции.

Этапы работ:

  • Отрезается 8 кусков прямоугольного профиля, помня, что гаражные ворота будут иметь 2 половины. Длина 4-х вертикальных деталей должны быть меньше размера рамы ворот на 15 мм. Уменьшение длины позволит создать небольшой зазор, который позволит створчатому каркасу легко заходить в периметр внешней рамы. Длина 4-х горизонтальных фрагментов должна быть меньше половины ширины воротной рамы на 30 мм с той же целью.
  • Можно также найти ровную площадку, чтобы на нее уложить детали в том положении, в котором они в будущем станут представлять собой створчатый каркас, а можно использовать уже готовую форму воротной рамы. Во втором случае контролировать прямые углы между деталями или устранять огрехи будет значительно легче.
  • Производится сварка каркаса из деталей. При желании сделать конструкцию более монолитной можно приварить еще по одному прямоугольному профилю, который будет представлять собой дополнительную связку, перебирающую на себя часть конструктивной нагрузки. Середина каркаса – это наиболее эффективное место расположения дополнительной связи.

Изготовление воротных створок

Сварка полотна

Для створок применяется листовая сталь, надежность которой определяет толщина материала от 2 мм. Этапы работ:

  • Из листового проката вырезаются 2 полотна различной ширины и одинаковой длины. По высоте полотна должны выходить за края гаражного проема на 30 мм. Одно полотно створки должно уступать ширине каркаса 10 мм, другое – превосходить на 20 мм.
  • Приварка полотен к каркасу имеет следующие особенности: в нижней и верхней точке полотна должны выходить за края на 20 мм, створка, которая в плане очереди будет всегда открываться второй, должна быть уже полотном от каркаса на 10 мм, немного не доходя до края. Благодаря этому вторая створка будет плотно приставать к первой. Ко второй створке полотно приваривается таким образом, что ее пределы на 20 мм больше краев каркаса.
  • Затем привариваются наружные петли усиленного типа. Нижняя часть детали крепится сваркой к гаражной раме, верхняя же приваривается к створке ворот. Для укрепления петель на них можно прикрепить сваркой металлические полоски и арматурный отрезок. Обычная полоска из металла толщиной 6 мм изгибается посредине, накладывается на верхнюю часть петли с притыком к створке и приваривается. Арматурный отрезок прихватывается сваркой с внутренней стороны.

Обратите внимание! Перед установкой изготовленной конструкции на свое постоянное место пребывание, ворота ложатся на горизонтальную поверхность створками к небу, чтобы сделать внимательную ревизию проделанной работы. Если есть небольшие огрехи или створки плохо открываются, недочеты устраняются.

Проверка конструкции

Во время проведения сварки металлическое полотно имеет привычку съезжать с намеченного места. По этой причине вначале следует соединить полотно временной сваркой со створкой в угловых точках и в районе середины, после чего можно смело приваривать весь лист с шагом 0,1 м. На конечном этапе работы предварительная сварка удаляется для лишения возможности листам менять форму.

Установка ворот

Установка

Как было ранее сказано, установка гаражных ворот производится параллельно с возведением стен. Когда кладка выложена на 0,5 м, ворота монтируются в намеченное пространство. Сначала устанавливаются внешняя и внутренняя воротные рамы. Выполнить установку в следующем порядке:

  • Первым делом проверяется уровнем вертикальность и горизонтальность конструкции.
  • Обе рамы скрепляются друг с дружкой металлическими полосками шириной 40 мм, которые соединяются с помощью сварки на расстоянии между собой 0,6 м.
  • Затем возобновляется возведение фронтальной стены сооружения с заходом кирпичей в пустой промежуток между обеими рамами. По ходу роста стены рама дополнительно срастается с кладкой с помощью арматурных отрезков, которые, с одной стороны, привариваются к раме, с другой – вмуровывается в стеновой переплет. Длина арматуры должна быть около 0,3 м. Таких элементов по вертикали нужно вмонтировать до 3 единиц.
  • Когда кладка достигнет верхней точки ворот, на них укладывается балка перекрытия.

После окончания всех работ проверяется работоспособность ворот.

Утепление

Утепление металлических ворот

В широтах с суровыми зимами вопрос об утеплении гаражных ворот достаточно актуален, и обходить его стороной не имеет смысла. В роли утеплителя ворот для гаража может подойти листовой пенопласт или аналоги последнего поколения, например, экструдированный пенополистирол. Чтобы ворота стали теплыми, нужно:

  • Сначала сделать разметку. После этого острым ножом вырезать плиты требуемого размера. Между пенопластом и металлом сделать небольшой зазор, который можно организовать с помощью деревянных планок. С помощью жидких гвоздей они крепятся к металлической поверхности.
  • Затем пустое пространство обустраить утеплителем. С помощью строительной пены меду утеплителем заполнить пустые места.
  • Оставшиеся щели в местах ребер жесткости заделать утеплителем на основе фольги, которая также крепится жесткими гвоздями.
  • Утеплителем закрыть вся площадь ворот и дать некоторое время для схватывания пены для монтажа и клея.
  • По размерам площади вырезать лист фанеры, который обрабатывается пропитками для предотвращения гниения. После того как клей и пена успели высохнуть, фанера фиксируется к ребрам жесткости и створкам с помощью саморезов.

Обратите внимание! Проделав утепление ворот и гаража в целом, не нужно забывать об устройстве функциональной вентиляции.

Установка запоров и замков

Монтаж замка

На последнем этапе настает время устройства запоров и замков. При самой популярной версии запора внутренняя створка закрывается внутри гаража благодаря вхождению стержней в потолок и пол. Чтобы такой запор работал, в потолке, полу и раме проделываются отверстия на глубину до 50 мм. Вторая створка имеет в наличии замок, который своими выдвигающими стержнями заходит за статично закрепленную створку или вкатывается в отверстия, специально проделанные в каркасе второй половины ворот. Для увеличения надежности с внешней стороны на специально приваренные петли надевается наружный замок.

Но даже установка надежного замка не дает гарантии от проникновения взломщиков в помещения гаража. Всегда можно с помощью болгарки срезать петли или демонтировать створки. Существуют некоторые хитрости, которые смогут повысить шансы оставить собственный автомобиль в нетронутом виде:

  • К каркасу створок в месте крепления петель приваривается кусок уголка. Механизм секрета заключается в возможности захода уголка при закрывании створки в стену приблизительно на 20 мм. Предварительно нужно проделать в кладке свободное место для такой возможности. В этой ситуации уголок будет блокировать снятие створки, цепляясь за гаражную раму.
  • Можно вмонтировать замок типа «паук». Штыри его будут фиксироваться сразу в трех местах: потолке, полу и стене помещения. К такому замку нужен механизм фиксации, который сможет заклинить его в закрытом состоянии. Разблокировать «паука» можно с помощью специально изготовленного ключа.

Одной из основных задач при устройстве таких замков – не потерять ключ, иначе попасть в помещение гаража станет невозможным и для хозяина автомобиля.

Самостоятельно изготовить ворота для гаража можно за очень короткое время, о чем свидетельствует видео, на котором показаны все этапы проведения строительных работ.

Видео

Рекомендуем посмотреть видео об установке запоров и замков в гараже:

Последняя редакция: 29.05.2015 Автор: Врубель Ярослав Григорьевич

как сделать и настроить для гаража

Многие автомобилисты оснащают свои гаражи воротами с автоматическим управлением, которые в разы упрощают въезд и выезд транспортного средства. Некоторые пытаются изготовить своими руками автоматические ворота для автогаражей. Однако перед этим надо ознакомиться с особенностями установки таких конструкций.

Устройство и принцип работы ворот с автоматикой

Прежде чем установить ворота для гаража, придется разобраться с особенностями разных типов такой калитки.

Подъемных

Некоторые путают такие конструкции с секционными изделиями, однако они отличаются створкой. В подъемно-поворотных моделях она полностью закрывает проем. К особенностям подъемного механизма относят то, что он позволяет передвигать полотно в горизонтальном и вертикальном положении. Специалисты советуют пользоваться такими конструкциями, так как они наиболее надежные.

Рулонных

Рулонные автоматические изделия изготавливаются из мягкого полотна, в составе которого имеются алюминиевые пластины. Также конструкция оснащена барабаном, отвечающим за скручивание полотна во время работы. К основным достоинствам рулонных моделей относятся:

  • компактность;
  • возможность монтажа не только в гаражах, но и других помещениях;
  • надежность;
  • доступная цена.

автоматические ворота

Распашных

Распашные модели изготавливаются из двух крепких створок, которые установлены около боковых сторон гаражного проема. Они оснащаются двумя электрическими приводами, которые отвечают за работоспособность всей конструкции. Ворота распашного типа открываются наружу и внутрь гаражного помещения.

горят фары

Подготовка к постройке схемы: чертежи и размеры

Чтобы правильно сделать и установить гаражные ворота, надо определить размеры конструкции и разобраться с материалом, из которого она будет изготавливаться.

Подбираем материал

Створки изделия должны быть легкими и надежными, и поэтому специалисты советуют пользоваться сэндвич-панелями, поликарбонатными листками или профнастилом. Перечисленные материалы обладают следующими преимуществами:

  • простота монтажа;
  • невысокая стоимость;
  • разновидность покрытий;
  • небольшой вес.

На этапе выбора материалов следует разобраться с электрическим механизмом, который будет отвечать за работу изделия. Для небольших гаражей отлично подойдут механизмы линейного типа, так как они компактные и не занимают много свободного места.

схема автоматики

Подготовка инструмента и расчет материала

Определившись с материалом, занимаются предварительной подготовкой рабочего инструмента. Для создания ворот автоматического типа понадобятся:

  • отвертка;
  • кисточка для покраски поверхности ворот;
  • сварка для соединения металлических элементов;
  • дрель для сверления крепежных отверстий;
  • уровень;
  • рулетка;
  • молоток.

Также надо определить количество материалов:

  • арматурные прутья с диаметром в полтора сантиметра;
  • металлические трубки с сечением 40 х 20 миллиметров;
  • железные листы для уплотнения створок;
  • две трубки с сечением 10 х 10 сантиметров.

процесс сварки

Пошаговая технология изготовления автоматических ворот своими руками

Чтобы человек сделал самодельные автоматические ворота для гаража, ему надо ознакомиться с пошаговой инструкцией по созданию такой конструкции.

Выбор типа автоматики для ворот

Автоматизация функционирования ворот осуществляется за счет специального мотора. Для этого используют автоматику рычажного или линейного типа. Последний вариант состоит из двух двигателей, которые оснащены гидравликой и редуктором. Для некоторых гаражей линейная автоматика не подходит, и поэтому люди устанавливают рычажный механизм. Это идеальный выбор для автомобилистов, которые решили поставить распашные гаражные ворота.

Линейные часто устанавливают на конструкции откатного типа. Такие моторы активизируют движение рейки, что приводит к открытию гаражных ворот.

установка ворот

Установка привода

Установка привода осуществляется в несколько последовательных этапов:

  • Закрепление к металлическим столбам железных пластин с электроприводом.
  • На расстоянии 95 сантиметров от центра пластин привариваются кронштейны.
  • При помощи специального ключа приводы приводят к рабочему виду и разблокируют.
  • Втулки автоматики тщательно смазываются машинным маслом.
  • Блок распределения проводки прикрепляется к стенке шурупами.
  • Проверка работоспособности автоматики.

Подробная инструкция настройки автоматики

Чтобы автоматика с дистанционным управлением правильно работала, проводится регулировка ее функционирования. Настройка системы осуществляется следующим образом:

  • Двигатель накрывается пластиковой крышечкой, которая отвечает за защиту системы от механических повреждений.
  • В специальный красный разъем устанавливается плата, регулирующая работу автоматики.
  • К красным разъемам при помощи перемычек присоединяют провода.
  • К электроприводу подключают блок, который обрабатывает сигналы автомобильных брелоков.
  • Проверяют функционирование электропривода.

привод на двери

C какими проблемами можно столкнуться

Некоторые люди сталкиваются с определенными сложностями при установке и использовании ворот с автоматикой. Чаще всего проблемы появляются при выборе электропривода для работы конструкции. Многие выбирают слабые механизмы, которым не хватаем мощности для поднятия гаражных ворот.

Также сложности возникают с открытием установленных конструкций. Проблемы такого характера появляются, когда люди неправильно настраивают электропривод.

Заключение

Автомобилисты часто оснащают свои автогаражи воротами, которые открываются автоматически. Перед их использованием надо разобраться с разновидностями автоматики и особенностями ее установки своими руками.

подъемно-поворотные складные или распашные. Инструкция по изготовлению

Оцинкованные гаражные воротаБез чего никак нельзя представить себе гараж, так это его ворота. В статье вы найдете полезную информацию о том, как сделать ворота на гараж (подъемно поворотные и распашные, а также какие виды существуют, их достоинства и недостатки.

Гараж в наше время не признак роскоши, а необходимость. Личный автомобиль гораздо лучше держать в закрытом помещении, а не на открытом воздухе. Так и надежнее для вас, и для вашего «железного коня».

А еще в нем можно держать огромное количество нужных и ненужных вещей. Жители загорода имеют возможность обустраивать гараж на своем земельном участке, строя дом вместе с ним или отдельно, кому как удобно.

Что надо знать перед проектированием ворот

Виды ворот для гаража

Большинство типов гаражных ворот появились у нас сравнительно недавно, под влиянием технологий используемых в странах Запада. Чего только стоит внешний вид подъемных ворот, которые мы привыкли видеть в американских фильмах. Теперь здесь таким никого не удивишь.

Распашные

Окрашенные гаражные воротаТакие ворота для гаража используются с незапамятных времен. Популярность завоевали благодаря надежности и легкости в эксплуатации. Их конструкция очень простая – две створки на петлях и металлический каркас.

Закрываться должны плотно, не оставляя щелей. Такие ворота легко сделает даже новичок. Часто в одной створке вырезают калитку в воротах гаража. Это удобно, когда нужно просто зайти в помещение не открывая ворота полностью.

Плюс распашных ворот в том, что они не требуют больших финансовых затрат. Имеют небольшой недостаток – нуждаются в свободном месте перед гаражом, которое позволит распахнуть их широко. В зимнее время придется поработать лопатой.

Откатные

Такие ворота для гаража появились примерно I половине 20 столетия. Представляют собой створку, которая уезжает к боковой стене. Бывают гаражи и с двухстворчатыми откатными воротами, тогда они разъезжаются в разные стороны или одной многосекционной складывающейся створкой.

Свободный ход откатных ворот обеспечивается наличием достаточного места на основной стене гаража.

Чаще всего такие ворота применяют в ангарах и индустриальных предприятиях. В приватной постройке откатные ворота ставят не в самих помещениях гаража, а для въезда на территорию.

Подъемно-поворотные

Ворота для гаража возникли сравнительно недавно. Это одна створка, которая поднимается к потолку во время открытия ворот и останавливается параллельно полу.

Такой ход ворот осуществляется при помощи шарнирно-рычажного механизма и направляющих. Достоинство таких ворот в том, что они не нуждаются в большом пространстве ни самом гараже, ни перед ним.

Такие ворота на гараж чаще всего устанавливают в теплых регионах либо в гаражах с отоплением. Да и снег, с любом случае, придется чистить, как и пред гаражом с распашными воротами, иначе вы в него не заедете.

Подъемно-секционные

Ворота для гаража появились на рынке нашей страны недавно.

Алые гаражные воротаЭто многосекционное полотно, которое складывается, и заезжают по наводящим под потолок.

Для запуска ворот в работу используется механизм на пружине и направляющие с цепной передачей. Ворота хороши тем, что экономят много места.

Лучше всего подходят для территорий с теплым и мягким климатом. Либо помещение должно отапливаться. Причина кроется в том, что рычажные механизмы при низких температурах может заклинить, и открыть или закрыть ворота не представиться возможным.

Роллетные

Ворота для гаража устанавливают не часто. Недостаток ролетного вида ворот на гараж в ненадежности конструкции. Это пластины из алюминия складывающиеся в особый короб под потолком. Лучше всего применять роллетные ворота на охраняемых и отапливаемых помещениях.

Советы

Ворота всех типов можно сделать самодействующими, отрывающимися при помощи брелока.

Пред тем как выбрать ворота для гаража, изучите плюсы и минусы разных видов ворот, почитайте отзывы на форумах, спросите мнение друзей, родственников.

Определитесь, какие гаражные ворота вам нужны, красивые или удобные в эксплуатации. Для тех, кто хочет сделать ворота на гараж своими руками больше всего подойдут распашные. Это самый надежный вид ворот с простой конструкцией.

Инструкция по изготовлению распашных ворот на гараж

Распашные ворота — самый простой вид конструкции.

Для их изготовления вам понадобятся следующий набор.

Материалы

  1. Чертеж ворот.
  2. Схема сварки гаражных воротТруба из профиля подходящая по размеру для рамы.
  3. Труба из профиля для каркаса, ребер и створ ворот.
  4. Угольник из металла.
  5. Гаражные петли по три на отдельно взятую створку.
  6. Листовой металл 2-3 мм толщины.
  7. Прут металлический.
  8. Профиль металлический.
  9. Утеплитель.
  10. Фанера.
  11. Грунтовка и краска для окрашивания ворот.
  12. Валики и кисти для краски.
  13. Монтажная пена.

Инструмент

  1. Аппарат для сварки и электроды.
  2. Генератор электричества, мощности которого хватит для работы инструмента (при отсутствии электричества).
  3. Болгарка.
  4. Рулетка.
  5. Шлифовальная машина.
  6. Угольники большие слесарные из металла.
  7. Дрель и сверлильный станок. Сверла.
  8. Шуруповерт и набор саморезов.
  9. Уровень.

Ход работ

Перед началом работы необходимо составить чертеж гаражных ворот. Для этого нужно сделать эскиз с указанием замеров и материалов. Минимальная ширина ворот для гаража должна формироваться с учетом расстояния от авто обоих сторон до рамы составляло не меньше 30 см и достигать 2,5 – 3х метров. Чем шире ворота, тем легче заезжать внутрь.

Важно!

Дистанция от рамы до параллельной стены должна составлять не меньше 80 см. Высота ворот для гаража формируется с учетом габаритов авто. Зачастую варьируется в пределах 2 – 2,5 м.

Конструкция распашных ворот – это рама на петлях с двух сторон , каркас и сами ворота. Раму изготавливают из уголка стального 65 мм. Для каркаса створок берут уголоки из стали 50 мм или прямоугольный профиль из стали, который обшивают железным листом толщиной 2 – 3 мм. Петли необходимы усиленные наружные.

Рама гаражных ворот

Работа по установке гаражных ворот начинает с рамы, которую делают совместно с постройкой основной стены.

Металлический каркас для гаражных воротНа этапе готовности кладки выстой 50 см, нужно заняться установкой ворот, а затем вернуться к укладке стены.

Для рамы необходимо взять уголки из стали 65 мм, металлические полосы 20 – 30 мм шириной и 3 – 4 мм толщиной, арматурный прут. Сама рама складывается из 2 частей: внутренней и наружной.

Болгаркой разрезаем уголок на 4 части. Длина должна отвечать высоте проема ворот. Отрезки укладываем на пол, проверяем уровнем. Измеряем углы, все должны быть по 90 º и крепим при помощи сварки – получаем каркас.

Важно! Если при сварке уголок повело, это можно выправить с помощью прикрепленного к ней рычага из остатков уголка. Это поможет выправить геометрию рамы. Держите его в правильном положении и варим к нему уголки.

Каркас для створок

Каркас для створок изготавливают меньшим, чем рама ворот, для легкости входа в проем, а сами створки должны плотно примыкать к внешней стороне рамы. В работе по изготовлению каркаса используют прямоугольный профиль или уголки из стали.

Материал делим на 4 отрезка, длина меньше чем высота рамы на 10 – 15 мм. Это нужно для того, чтобы створки свободно входили в проем. Для изготовления двух створок берем 4 горизонтальных отрезка, равные ширине рамы ворот, деленной пополам, и минус 30 – 35 мм.

Отрезки располагаем на полу, измеряем углы. Размещаем их внутри уже готовой рамы. Так легче увидеть недостатки и устранить их.

Створки ворот

Для изготовления створок берут листы стали, толщиной 2 мм. Из материала вырезают 2 полотна с размерами: высота на 3- 4 см больше чем высота проема гаража.

Ширина разная: одно на 1 -2 см шире, чем каркас, второе на 2 см больше. Полотно крепится к каркасу при помощи сварки. Вверху и внизу полотна выходят за каркас на 1 – 2 см.

Ширина полотна одной из створок не доходит до края каркаса, должен быть 1 см запаса. Вторая створка устанавливается таким образом, чтобы выходить за каркас на 2 – 4 см.

Важно! Листовой материал поддается деформации во время сварки, в связи с этим перед началом работ нужно схватить сваркой углы и центр полотна, далее точечно на расстоянии 10 – 15 см прикрепить весь лист.

Далее необходимо приварить усиленные петли. Нижняя половина крепится к раме ворот, а верх – к створке, которая будет открываться. На завершающем этапе установки ворот на гараж закрепляем замки. Популярным типом запору считает такой, при котором одна из створок запирается на запоры внутри гаража.

В раме делают отверстия на глубине до 5 см. Вторая створка запирается на замок, язычок которого цепляется за закреплённую створку или влезает в намеренно сделанное отверстие в каркасе створки.

Внешне конструкция укрепляется навесным замком, который пропускаться в ушки, прикрепленные к створкам, и объединяет между собой створки. Для утепления гаражных ворот берут пенопласт или любые другие современные материалы.
