Винтовые сваи считаются одной из самых интересных технологий, позволяющих возводить деревянные дома на сложных участках земли. Технология свайно-винтовых фундаментов состоит из нескольких обязательных этапов, каждый из которых требует тщательного внимания и профессионализма. Компания «СВИТ» выполняет установку фундаментов на винтовых сваях с соблюдением всех норм.
Устройство свайно-винтового фундамента имеет свои особенности и требует точного соблюдения технологии. Давайте разберем основные этапы возведения этого типа фундамента, а начнем с этапа подготовки. Какие нюансы необходимо учесть, прежде чем приступать к его возведению?
-
Исследование грунта. Данный этап позволяет выявить неоднородность грунта, его слабые места и определить наилучшую глубину погружения свай.
- Расчет, разметка свайного поля. После качественно проведенного первого этапа определяется нужное число и длина свай. Профессионалы компании гарантируют точность, оптимальность данных расчетов независимо от габаритов объекта, его типа и других параметров.
- Монтажные работы. На заключительном этапе производится сборка, монтаж фундамента. Данный этап суммирует все предыдущие работы, служит общим критерием качества. Для монтажа нами используются только качественные винтовые сваи. Специалисты нашей компании гордятся своим профессионализмом и безукоризненным качеством выполнения монтажных работ. Они готовы выполнить обрезку под уровень, бетонирование свай изнутри, приваривание оголовка, а также обвязку швеллером, уголком, профтрубой.
Практика строительства показывает, что большинство свай устанавливается вручную, так как аренда специальной техники довольно дорога, а если сваи небольшого диаметра, то они ввинчиваются ручным способом довольно легко.

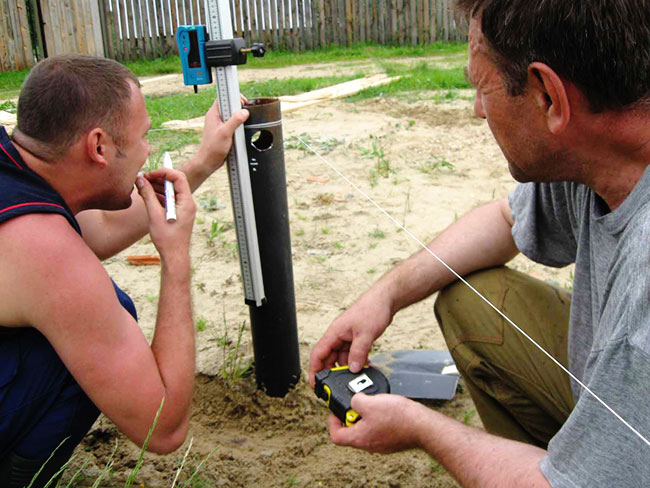

Установка свай производится согласно строительных чертежаей, а закручиваются они на глубину залегания торфяного или просадочного слоя. Сваю можно наращивать в процессе установки, если она оказалась недостаточно длинной.
Современный рынок предлагает сварные сваи длиной до 9 метров, что позволяет учесть особенности любого типа грунта. По окончанию установки свай, их лишние наземные части отрезаются по горизонтальному уровню установки фундамента и бетонируются. Для придания необходимой жесткости конструкции сваи скрепляются между собой балками, если предусмотрено возведение деревянного или каркасного дома, или швеллерами при строительстве каменного и кирпичного домостроения. В случае если сваи скрепляются деревянными брусами, на них устраивают оголовки, которые служат площадкой для крепления бруса. Если предусмотрена обвязка свай металлическими швеллерами, то устройство оголовков не требуется.
В случае установки свай под водой или в условиях повышенной влажности монтируются оголовки, защищающие сваи от появления коррозии, которые дополнительно промазываются специальным составом на основе эмали и эпоксидной смолы.
В случае, когда сваи устанавливаются на неоднородном грунте, каждая из них вкручивается на свою глубину, а внешние части свай подрезаются по заданной высоте.
Технология устройства свайно-винтового фундамента дает возможность без труда возводить дома на сложном рельефе: на пригорках, склонах и других затрудненных местах.
Преимущества винтовых свай
-
Сталь марки
Ст3
-
Любой грунт
и рельеф -
Монтаж —
завтра -
Гарантия
10 лет -
Низкая
цена
Иногда возникает потребность в возведении временных сооружений. В таком случае сваи не бетонируют, а выкручивают и используют повторно. Винтовые сваи необыкновенно устойчивы, они способны выносить нагрузки до 5 тонн на каждую сваю, при условии, что ее диаметр 108 мм, толщина стенки – 4 мм, длина сваи – 2,5 метра, она оснащена полуторооборотной лопастью с толщиной стенки в 5 мм.
После установки сваи ее внутренняя полость заполняется легким бетоном марки М300, если монтаж производится зимой, то в бетон добавляются антиморозные присадки. Для повышения стойкости к коррозии внешние и внутренние стенки винтовых свай покрывают слоем двухкомпонентного полимерного состава. Срок эксплуатации свай определяется 80-100 годами.
Винтовые сваи позволяют возводить крепкий, надежный фундамент для строений на проблемных участках буквально за несколько дней с минимальными затратами. Обращайтесь в компанию «СВИТ»!
Остались вопросы? Спросите у нас — получите профессиональную консультацию!
Технологий винтового фундамента. Процесс монтажа и преимущества
Использование винтовых свай в строительстве обеспечивает получение дополнительных преимуществ в виде снижения производственных издержек, сокращения времени работ, а также позволяет получить надёжный долговечный результат. Сооружение свайного фундамента в большинстве случаев выполняется в течение одного рабочего дня, после чего конструкция уже полностью готова к началу строительства.
Однако для того, чтобы все преимущества такого метода проявились в полной мере, требуется применение исключительно надёжной продукции, изготовленной в соответствии с современными требованиями качества. Наш завод располагает современной технологической базой и применяет передовые технологии для производства винтовых свай.
За счёт надлежащего оснащения нашего производства, применения качественных материалов и высокой квалификации сотрудников наше предприятие готово оперативно отгрузить значительные объемы свайной продукции различных типов.
Винтовые сваи с бесшовным наконечником
В частности, мы готовы предложить своим клиентам сваи с бесшовным наконечником, которые по существующим строительным нормам могут использоваться для ответственных строений или сооружений.
Такой вид свайной продукции изготавливается из стали марки Ст20, толщина стальной лопасти винта составляет у такой сваи не менее 5 мм, а диаметр лопасти – не менее 300 мм. Для лучшего вкручивания в землю и более высоких несущих качеств винт оборачивается вокруг оси центрального ствола на полтора — два цельных витка.
В общих чертах процесс производства винтовых свай на нашем заводе выглядит следующим образом:
- Ствол сваи производится методом индукционного нагрева и прокатки металлической рулонной ленты, специальное оборудование сворачивает ленту в трубу и соединяет электросварочным швом по всей длине.
- Труба отправляется в плазменный труборез для нарезки на равные элементы по 2,5 метра.
- Обрабатывается наконечник каждого отрезка — заостряется методом нагрева и вальцовки конца трубы.
- Для изготовления лопасти используется шнекопрокатный стан, на котором подготавливают металлическую спираль методом холодной прокатки, полученную таким образом спиральную ленту мы нарезаем на нужное количество витков.
Для защиты таких свай от различных воздействий применяется порошковая окраска, получаемый в итоге слой обладает высокой прочностью, успешно противостоит ударам или истиранию. Такой вид обработки стальной сваи предохраняет изделие от воздействия коррозии, кроме того, такая обработка создаёт электроизоляцию металлической поверхности.
Позвоните нам: +7 (495) 182-06-94 или Закажите звонок
Как выбрать качественную свайную продукцию
Решив купить винтовые сваи для частного строительства, сооружения забора или любых прочих нужд, стоит, прежде всего, позаботиться о приобретении качественной долговечной продукции.
Несмотря на то, что сваи имеют множество вариаций, размеров и параметров, существуют определённые критерии, по которым можно отличить качественную винтовую сваю от низкосортного изделия.
Часто сделать это можно даже на глаз, оценив качество исполнения и внешний вид отдельных элементов сваи. Ствол – основа конструкции, от его диаметра и толщины стенки зависят прочность и вес, который способно выдержать изделие. В каждом случае эти параметры должны выбираться индивидуально ещё на стадии проектирования с учётом предполагаемых нагрузок, условий эксплуатации, параметров грунта и прочих нюансов.
В качестве ствола может применяться бесшовная или сварная труба, которые различаются как по физическим характеристикам, так и по области использования. Сварные сваи более бюджетный вариант, но их не допустимо использовать для капитальных строений. К сожалению, многие компании предлагают именно такую продукцию, учитывая лишь личную выгоду. Мы же рекомендуем своим клиентам сваи с бесшовным наконечником.
При завинчивании сваи в грунт лопасти винта испытывают повышенные нагрузки, если при этом происходит их разрушение или деформация, это чревато просадкой фундамента и снижением его несущих качеств.
Поэтому следующий важный элемент винтовой сваи – лопасть, которая не только служит для забуривания в грунт, но также для перераспределения нагрузки. При выборе свай для строительства капитального сооружения диаметр лопасти должен составлять не менее 300 мм, а длина винта – не менее полутора-двух витков вокруг ствола сваи. К свайной продукции, которая применяется при строительстве лёгких сооружений, применяются менее жёсткие требования.
Также при выборе винтовых свай стоит обратить внимание и на марку стали.
Чаще всего в производстве винтовых свай используется сталь марки 3 (Ст3), что объясняется ее невысокой стоимостью. Но сваи, изготовленные из стали этой марки не подходят для ответственных строений. Если вы рассчитываете на длительную эксплуатацию сооружения, то хорошим вариантом будут сваи, изготовленные из стали марки 20 (Ст20).
Использование такой стали для изготовления винтовых свай повышает процент прочности конструкции, стойкость к коррозии и перепадам температур, тем самым увеличивая срок службы фундамента на 10-15%.
Дополнительно при производстве винтовых свай рекомендуется использовать защитное покрытие для улучшения антикоррозийных свойств.
В процессе изготовления свайной продукции наш завод применяет метод порошкового напыления, которое способно продлить срок службы свай до 80%.
При возведении фундамента на винтовых сваях, как правило, используются сваи с литым либо цельным наконечником.
Литой наконечник с лопастью соединяется со стволом сваи при помощи сварки. У винтовых свай с цельным наконечником формирование наконечника происходит методом вытягивания, после чего ствол сваи вставляется в лопасть и затем приваривается. В обоих случаях на поверхности сваи будут присутствовать сварные швы в минимальном количестве.
Результаты исследований показывают, что ненадлежащее качество сварных работ при производстве свай может сократить срок их эксплуатации практически вдвое.
Оценить качество сварки можно визуально – по наличию или отсутствию дефектов, а также при помощи процедуры дефектоскопии или ультразвукового обследования. Поэтому при заказе винтовых свай не будет лишним попросить производителя провести ультразвуковой неразрушающий контроль хотя бы части отгружаемой продукции.
Не стоит экономить на возведении фундамента, если рассчитываете на длительную эксплуатацию сооружения. Даже незначительные отклонения могут порядком сократить срок службы вашего фундамента.
Производство винтовых свай для фундамента: оборудование, контроль качества
Производство винтовых свай организуется на базе цеха металлоконструкции или профильного предприятия. Поскольку весь производственный процесс основан на формировании заготовок (из трубчатого и листового металлопроката) и последующей сборке конечной детали.
Причем в процессе сборки все элементы будущей сваи монтируют на сварку.
Сфера применения винтовых свай
Опоры с винтовым окончанием используются в процессе строительства оснований жилых и промышленных строений с малой этажностью.
Кроме того, такие сваи используют при сооружении небольших или временных мостов, или в процессе фиксации опор линий электропередач.
При соответствующей плотности опорного грунта и габаритах самого изделия винтовая свая может выдержать даже 20-тонную несущую нагрузку. Однако конечные характеристики изделия зависят от качества заготовок и тщательности сборочных операций, применяемых в процессе изготовления винтовой сваи.
В итоге, можно сказать, что технология изготовления сваи влияет и на несущую способность фундамента, и на эксплуатационные характеристики самого строения. Поэтому производство винтовых опор должно соответствовать определенным стандартам, следуя которым можно получить действительно надежную сваю.
И в этой статье мы рассмотрим именно такой, стандартизированный процесс изготовления винтовых опор.
Оборудование для производства винтовых свай
Таким образом, комплект оборудования, используемого в процессе изготовления винтовых свай, состоит из следующих инструментов и приспособлений:
- Представителей режущей группы, в которую входят прессы (для штамповки лепестка винтовой части опоры). Дисковые пилы (для нарезки тела сваи из стальной трубы). Углошлифовальные машины (для оформления режущего торца опоры).
- Представителей сборочной группы, в которую входят ручные или автоматические сварочные аппараты, столы и верстаки, сборочные стенды, тиски, струбцины и прочий вспомогательный инструмент.
- Представителей группы отделки и упаковки готовой продукции, в которую входит стенд для покраски, краскопульты, упаковочники и прочий инструмент.
Дисковые пилы (для нарезки тела сваи из стальной трубы). Углошлифовальные машины (для оформления режущего торца опоры).Причем весь этот инструмент задействуется в производственном процессе в том порядке, в котором был указан в вышеприведенном списке.
Технология производства винтовых свай
Процесс изготовления винтовых свай можно разбить на три этапа:
- Подготовку деталей (заготовок) будущего изделия.
- Сборку полуфабриката из заготовок.
- Окраску полуфабриката и упаковку готовой сваи.
Первый этап
В спою очередь, на первом этапе производство винтовых опор для фундамента предполагает выполнение следующих работ:
- Штамповки лепестковой части сваи, которая выполняется на специальном прессе. Альтернатива этой операции — резка лопасти на программируемом станке обеспечивает лучшее качество заготовки. Однако такое оборудование присутствует в станочном парке далеко не каждого завода.
- Нарезки стержня сваи, выполняемой на специальном режущем станке с дисковой или ленточной пилой. Хотя в мелкосерийном производстве альтернативой станка может быть обычная «болгарка».
- Оформления торцевой части стержня путем нарезки зубцов (под буровую коронку) или путем диагонального среза окончания сваи.
Альтернатива этой операции — резка лопасти на программируемом станке обеспечивает лучшее качество заготовки. Однако такое оборудование присутствует в станочном парке далеко не каждого завода.Кроме того, на этом же этапе нужно подготовить фланец (П-образную скобу) для оголовка фланцевой сваи и конусообразное или призматическое окончание для нижнего торца окованной сваи.
Второй этап
Второй этап разделяется на следующие операции:
- Сборку винтовой части сваи, производимую на автоматическом сварочном аппарате или вручную.
- Сборку оголовка сваи, выполняемую на стенде. Этот этап предполагает наваривание на верхний торец сваи П-образной скобы (фланца) или обычного квадрата (вырубки) из листовой стали, толщиной 6-8 миллиметров. Именно на эту деталь опирается балка ростверка.
- Сборку режущей части сваи (окончания). На этом этапе на концевую часть сваи наваривают кованый или сборный наконечник, оформленный в виде четырехгранной пирамиды или конуса.
Именно на эту деталь опирается балка ростверка.Третий этап
На третьем этапе производство винтовых опор для фундамента предполагает выполнение следующих технологических операций:
- Зачистки сварочных швов, которую нужно выполнить с особой тщательностью, ведь неровный шов увеличит силу трения опоры о грунт, которая затруднит монтаж сваи.
- Грунтовку тела и лопастей сваи особым составом, уменьшающим силу трения опоры о грунт и повышающим коррозионную стойкость опоры.
Завершает производство и монтаж винтовых свай (сборку) процедура упаковки готовой продукции.
Контроль качества готовой продукции
По завершению сборочного этапа производится контроль качества выполненных работ.
Эта операция предполагает выполнение следующих контрольно-проверочных мероприятий:
- Исследования сварочных швов, которое проводится на особом аппарате (рентгене).
- Испытания опор на стендах, где определяют прочностные характеристики изделия. Причем на эти испытания выделяют определенный процент готовых свай из каждой партии, которые проверяются на сопротивляемость осевым, поперечным и прочим нагрузкам.
- Контроля габаритов изделия, в ходе которого измеряют длину тела сваи и диаметр лопастной и центральной части опоры. От точности этих показателей зависят рабочие характеристики опоры.
Завод по производству винтовых свай для фундаментов ККЗМ
ККЗМ – специализированный промышленный комплекс, осуществляющий производство комплектующих — винтовых свай всех типоразмеров для разработки свайно-винтовых фундаментов.
На заводе действует цех автоматизированного производства и осуществляется многоэтапный контроль выходного качества всей продукции. Продукция завода представлена не только в Московской области, но и в регионах.
Подробнее о заводе
Адреса и контакты предприятия
Продажа винтовых свай от завода
Продукция завода — винтовые сваи всех типоразмеров (полный список имеющейся в наличии продукции можно посмотреть в прайс-листе). Завод изготавливает винтовые сваи трех марок, отличающихся особенностями производства и техническими характеристиками:
Винтовые сваи СТАНДАРТ-1
срок службы 80 лет
гарантия 10 лет
Винтовые сваи СТАНДАРТ-2
срок службы 80 лет
гарантия 25 лет
Винтовые сваи ЦИНК-ПЛАТИНУМ
срок службы 120 лет
гарантия 25 лет
винтовая свая цинк-платинум
срок службы 120 лет
Производство винтовых свай на заводе
Весь производственный цикл осуществляется на заводах предприятия в Московской области.
Действует строгий контроль качества и соответствия ГОСТам. Купить оцинкованные винтовые сваи завода можно в Москве и в Московской области, заказав доставку на объект или забрав сваи непосредственно с завода.
Цех приема и хранения металлопроката
принимаются поставки стальных труб разных типоразмеров и стальной лист, осуществляется строгий контроль качества принимаемых металлов, осуществляется консервация и хранения металлопроката на площадях завода
Цех резки металлопроката
осуществляется высокоточная резка труб согласно типоразмерам изготавливаемых свай, резка лопастей и оголовков свай из стальных листов, осуществляется контроль соответствия выходной продукции типоразмерам согласно действующим на заводе ТУ
Сварочный цех
в сварочном цехе осуществляется подготовка нарезанных комплектующих к сварочным работам, осуществляется завальцовка конусов и приварка лопастей винтовых свай с помощью высокоточного полуавтоматического сварочного оборудования
Контроль качества
проводится проверка соответствия ТУ заготовок винтовых свай, проверка качества сварных соединений с помощью инструментальных методов, отбраковка всей второсортной продукции на доработку, переработку или утилизацию
Цех антикоррозийной обработки
осуществляется предварительная подготовка поверхностей винтовых свай под финальную обработку, нанесение композитных многослойных покрытий КП-8 и КП-12 согласно ТУ, проверка качества нанесенного покрытие инструментальными средствами
Упаковочный цех и склад
готовая и прошедшая строгий и всесторонний контроль качества продукция завода консервируется для длительного хранения, фасуется в соответствии с моделями и типоразмерами винтовых свай и складируется на площадях завода
Композитные многослойные защитные покрытия КП-8 и КП-12
Практика испытаний надежности винтовых свай, изготовленных на разных предприятиях России, выявила ряд недостатков в применяемых сегодня защитных покрытиях.
Защитное покрытие винтовой сваи обеспечивает ее антикоррозийную стойкость и является залогом долговечности фундамента. Нужно отметить, что некачественное или нарушенное покрытие является самой распространенной причиной преждевременного выхода свайно-винтового фундамента из строя. Это связано с тем, что коррозия металла, лишенного защиты, неизбежна и идет ускоренными темпами на границе грунт-вода.
На основе результатов проведенного исследования, включающего инженерно-химический расчет, компьютерное моделирование и полевые испытания, нашими инженерами был разработан проект усовершенствованных защитных покрытий для винтовых свай: композитное многослойное покрытие КП-8 и оцинкованные винтовые сваи КП-12.
Гарантия производителя до 25 лет
На всю поступающую в продажу продукцию завода распространяется гарантия производителя. Высокое качество винтовых свай, изготавливаемых заводом, увеличенная толщина стенки металла, фирменные защитные покрытия и оцинковка позволяет давать расширенную гарантию на продукцию завода.
- На винтовые сваи действует гарантия от завода от 10 полных лет эксплуатации, гарантия предоставляется на основе товарной накладной.
- На оцинкованные винтовые сваи действует гарантия от завода 25 полных лет эксплуатации, гарантия предоставляется на основе товарной накладной.
- На разработанный на винтовых сваях под ключ фундамент действует гарантия от завода на 10 полных лет эксплуатации, гарантия предоставляется на основе «Акта выполнения работ» и «Акта геологического исследования».
- При выявлении дефектов работ в течение гарантийного периода осуществляется их исправление. Сроки исправления дефектов устанавливаются по осуществлению оценки конкретно сложившейся проблемы. Выезд осуществляется в течение 7 календарных дней после получения письменной заявки от заказчика с указанием причины вызова.
Что строят на винтовых сваях?
Мы работаем в регионах:
Новое в блоге
Винтовые сваи под 2-х этажный дом из газобетона
Свайно-винтовые фундаменты с успехом применяются в строительстве на протяжении порядка 2 сотен лет.
Им свойственна высокая надежность. При возведении свайно-винтовых фундаментов потребуются относительно небольшие трудовые и финансовые затраты. Также такие фундаменты отличаются высокой скоростью возведения, за счет простого монтажа.
подробнее
Памятка при выборе свайно — винтового фундамента
Данная памятка поможет каждому составить более детальное представление об особенностях выбора свайно-винтового фундамента. Здесь будут рассмотрены вопросы области их применения, особенностей конструкции и различные ограничения, которые могут встречаться при их установки. При составлении памятки был использован опыт практического строительства при возведении такого фундамента. Здесь представлены те ситуации, которые чаще всего возникают при строительстве.
подробнее
Фундамент под двойной защитой ЦИНК-ПЛАТИНУМ
Королёвский завод металлоизделий представляет инновационную разработку — двойная защита фундамента от коррозии ЦИНК-ПЛАТИНУМ.
Специалисты завода предложили не просто использовать проверенную веками технологию строительства на винтовых сваях, но усовершенствовали ее, увеличив таким образом срок службы металлических конструкций.
подробнее
Установка винтовых и ЖБ свай с помощью ямобура
Ямобур — это спецтехника, которая предназначена для рытья неглубоких ям, отверстий, скважин и лунок цилиндрической формы. Такую машину можно использовать при установке винтовых и железобетонных свай. Давайте рассмотрим подробнее некоторые случаи, когда ямобур значительно ускоряет процесс монтажа элементов фундамента.
подробнее
Часто задаваемые вопросы по винтовым сваям: отвечаем
Как правило, при выборе фундамента появляется много вопросов. Ответы на них необходимы для того, чтобы определиться. Ниже мы собрали все часто задаваемые вопросы (ЧАВО) и подготовили для наших читателей всю необходимую информацию по свайно-винтовым фундаментам.
Если вопросы остались, то присылайте их на почту или уточняйте у менеджеров.
подробнее
От чего зависит выбор вида монтажа винтовых свай
Решили установить свайно-винтовой фундамент? Отличный выбор! Не можете определиться каким способом? Сегодня мы поможем вам выбрать и расскажем, на что стоит обратить свое внимание. Какие факторы решающие в дилемме «ручной монтаж – гидравлическая машина – ямобур». Подробнее в нашем обзоре по видам монтажа.
подробнее
Расчеты фундаментов:
Наличие и цены
Ознакомиться с наличием и ценами на винтовые сваи завода можно здесь:
Прайс-лист на винтовые сваи
Производство винтовых свай — О сваях
Немного истории
Впервые такой фундамент был применен при строительстве маяка в Мэплин Сэндс на обводненных грунтах морского дна в устье р. Темзы в 1838 г. Автором идеи использования оголовка сваи в виде винта был ирландский инженер Александр Митчелл (1780—1868), который в 1848 году был избран членом Института гражданских инженеров (ICE) и получил медаль Телфорда за это изобретение.
В советской строительной науке в начале 20 в. инженер Владислав Карлович Дмоховский (1877—1952) проводил исследования в области свайных оснований (теория конических свай). Он доказал, что винтовые сваи имеют большое преимущество в применении перед забивными при необходимости устройства фундамента в условиях вечной мерзлоты, или при работе со слабыми и обводненными грунтами. В настоящее время винтовые сваи широко используются для любых типов зданий и сооружений, что обусловлено высокой скоростью установки, отсутствием вибраций при погружении и возможностью проводить работы в зимнее время.
В последнее время находят широкое применение также винтовые сваи с увеличенной несущей способностью, а также двухлопастные винтовые сваи. Как показали исследования, оба типа этих винтовых свай обладают большими несущими способностями и способны выдерживать большие нагрузки на сжатие и выдергивание, что приводит также к уменьшению материалоемкости, а значит, и к экономии на самом фундаменте. Некоторые производители применяют при производстве винтовых свай НКТ трубы с толщиной стенки 6.
5 мм (при стандартных 4 мм). Поскольку НКТ трубы отливаются из стали, они бесшовные и цельнотянутые. За счет более высоких характеристик по прочности и деформируемости, их применяют под более обширный перечень строений и сооружений, по сравнению с аналогичными сваями, выполненными из обычной стали.
Применение
Расчёт при проектировании свайных фундаментов с применением винтовых свай выполняется по СНиП 2.02.03-85 «Свайные фундаменты» -Винтовые сваи.
Установка произодится при помощи гидравлических механизмов различных строительных машин, либо в отдельных случаях — вручную. Свая погружается в грунт наподобие шурупа, закручиваемого в дерево. При наличии твердых скальных пород или вечной мерзлоты — погружение осуществляется в лидерную скважину. Правильные методы установки имеют первостепенное значение для обеспечения расчетной несущей способности фундамента.
Для повышения несущей способности винтовых свай, в особенности в слабых грунтах, строители применяют также технологию инъекции раствора через ствол винтовой сваи.
Данная технология позволяет увеличить жесткость и плотность околосвайного массива, что обеспечивает уменьшение нагрузки на винтовые сваи.
Винтовые сваи используются:
- Для малоэтажного домостроения (основания на болотистых грунтах; строительство, ограниченное по времени)
- В качестве фундаментов для ЛЭП и мачт
- Для каркасных зданий и сооружений (ангары, склады)
- Легкие сооружения (ограждения, рекламные щиты)
- Гидротехнические сооружения на обводненных грунтах (причалы, мосты и т. п.)
- Для укрепления откосов
- В условиях реконструкции, где необходимо исключить вибрацию при заглублении в грунт (фундаменты для оборудования в существующих зданиях, строительство вблизи культурных и исторических памятников)
- В качестве оснований для временных сооружений, с возможностью последующего демонтажа (торговые павильоны, сооружения аттракционов)
Промышленное применение
ДЛЯ ТРУБОПРОВОДОВ
Фундаменты для опор трубопроводов на винтовых сваях – самое эффективное решение.
Фундамент может быть нескольких типов:
• Для многоярусных эстакад с большими нагрузками – фундамент выполняется многосвайным (4 и более свай на пикете).
• Для одноярусных и для трубопроводов с небольшими нагрузками до 35 т на стойку (до 70 т на пикет) выполняется фундамент 2 х свайным, реже 4-х свайным.
• Винтовые сваи применяются также в качестве фундамента, работающего как анкер, для трубопроводов при прокладке под водой, в болотах.
ДЛЯ ОПОР ЛЭП
В зависимости от типа опор ЛЭП применяются следующие фундаменты на винтовых сваях:
• Для типовых уголковых опор фундамент состоит из 4 и более свай под одну опору, применяется заводской металлический ростверк (ростверк стыкуется со сваями в полевых условиях сваркой, либо болтовым соединением). Под одну ногу опоры в зависимости от нагрузки и грунтовых условий применяется от 1-ой до 6и свай.
• Для многогранных опор и опор из гнутого профиля применяется фундамент в основном с железобетонным ростверком, возможно применение металлического ростверка.
ДЛЯ БЫСТРОВОЗВОДИМЫХ СООРУЖЕНИЙ
Быстровозводимые, легкие сооружения имеют, как правило, силовой каркас из металлического проката – швеллера, трубы, уголка. Стыковка стальных конструкций с фундаментом из винтовых свай наиболее проста и выполнять монолитный ростверк нет необходимости.
ДЛЯ ОПОР ОСВЕЩЕНИЯ И ОПОР КОНТАКТНОЙ СЕТИ
Применение винтовых свай и анкеров по сравнению с традиционными методами устройства фундаментов (забивка железобетонных свай, вибропогружение, вдавливание) даёт заметный технико-экономический эффект:
• сокращаются сроки строительства;
• снижается себестоимость выполнения работ;
• не требуется разработка котлованов тяжёлой техникой.
Типы винтовых свай:
- Однолопастные
- Двухлопастные
- Для вечномерзлых грунтов
Преимущества винтовых свай.
- Возможность использовать на болотистых грунтах.
- Возможность полностью отказаться от земляных работ и не выравнивать участок.
- Возможность проведения работ в непосредственной близости к подземным коммуникациям, деревьям или в условиях плотной городской застройки.
- Винтовые сваи сразу после завинчивания готовы к восприятию полной проектной нагрузки.
- Инженерные коммуникации можно проектировать параллельно со строительством дома.
- Работы можно выполнять в любое время года.
- Высокая ремонтопригодность.
- Возможность повторного использования винтовых свай.
- Отсутствие вибрации при заглублении.
- Все работы, при необходимости, могут производиться вручную.
а также:
• Значительное сокращение финансовых затрат и времени при закладке фундамента нефтепроводов, опор ЛЭП, дачных домов, радиомачт, мостов, эстакад и многих других специальных сооружений.
• Сокращение сроков строительства. Время на погружение одной винтовой сваи может занимать 15-20 минут.
• Установку объекта на фундамент из винтовых свай можно производить сразу после завинчивания.
• Винтовые сваи позволяют полностью отказаться от земляных работ. Фундамент на винтовых сваях может быть возведен даже на неровном и необработанном участке.
• Высокая несущая способность как на сжимающие, так и на выдергивающие нагрузки. Возможность использования в различных грунтовых условиях.
• Винтовые сваи незаменимы при строительстве фундаментов в обводненных и подверженных сезонному пучению грунтах.
• Отсутствие шума и вибраций при погружении свай. Отсутствие воздействия на уже существующие соседние сооружения.
• Возможность проведения работ в непосредственной близости к подземным коммуникациям, а также в условиях плотной городской застройки.
• Возможность демонтажа фундамента (вывинчивания свай) и повторного их использования.
• Высокая антикоррозийная стойкость. Срок службы фундамента на винтовых сваи достигает 80 лет.
Информация любезно предоставлена в т.ч.: http://ru.wikipedia.org/wiki
Производство винтовых свай МЗСК
Винтовые сваи от завода-производителя МЗСК
ОБРАТНЫЙ ЗВОНОК
+7 (495) 979-36-60
ОСТАВИТЬ ЗАЯВКУ
info@mz-sk.
ru
Без выходных: с 9:00 до 21:00
Производство свайных конструкций
Защитное покрытие: Покрытие полимерное трехслойное
ГОСТ Р 53627-2009
Материал лопасти: Сталь 09Г2С/20 ГОСТ 19903-74
Материал ствола: Труба ЭСПШ ГОСТ 10704-91
Cварные соединения: ГОСТ 15878-79
Производство винтовых свай диаметром от 57 мм до 325 мм
Резка металлопроката
На производстве осуществляется лазерная резка металлопроката, что позволяет получить высокую точность и безупречное качество выходной продукции
Высокоточная сварка
Благодаря полуавтоматической сварке специализированным оборудованием, можно быть уверенным в качестве сварного соединения и отсутствие брака
Защитное покрытие
На винтовые сваи наносится собственное антикоррозийное покрытие на основе полиуретана, что увеличивает их срок службы
Производство винтовых свай
Мы производим винтовые сваи любых типов и размеров
Основные типы винтовых свай
Производство МЗСК
Винтовая свая — это стальная труба с литым или сварным наконечником на одном конце и оголовком на другом.
Длина, диаметр ствола, диаметр лопасти, толщина стенки зависят от типа грунта, площади строения, материала стен и количества этажей.
Винтовые сваи
со сварным наконечником
Производство винтовых свай
в Москве и Московской области
Это самый простой и доступный вариант для строительства загородных коттеджей, дачных домов на участках с просадочными или пучинистыми почвами.
Винтовые сваи
с литым наконечником
Производство винтовых свай
в Москве и Московской области
Такие конструкции используют на каменистых грунтах и в лесистых местностях. Лопасти литого наконечника имеют увеличенную толщину и легко преодолевают слои почвы с корнями деревьев и крупными включениями.
Оцинкованные
винтовые сваи
Производство винтовых свай
в Москве и Московской области
Покрытие, нанесенное по технологии горячего цинкования, надежно защищает сталь от почвенной коррозии и воздействия влаги, увеличивает срок службы свайного фундамента и всей конструкции в целом.
Двухлопастные винтовые сваи
Производство винтовых свай
в Москве и Московской области
Применяются для насыщенных водой, заторфованных грунтах, участках с рыхлыми, слабыми почвами. Увеличение числа лопастей позволяет стержням воспринимать большие нагрузки при меньшем диаметре.
Шприцевидные винтовые сваи
Производство винтовых свай
в Москве и Московской области
Имеют открытые наконечники, заостренные с одной стороны, подходят для строительства деревянных сооружений, беседок, заборов.
Саморезные сваи
Производство винтовых свай
в Москве и Московской области
Применяются в грунтах, в которых имеются каменистые включения, корни деревьев.
Telegram WhatsApp⌀ 57 мм
Винтовые сваи ⌀ 57 мм
⌀ 76 мм
Винтовые сваи ⌀ 76 мм
⌀ 89 мм
Винтовые сваи ⌀ 89 мм
⌀108 мм
Винтовые сваи ⌀ 89 мм
⌀ 133 мм
Винтовые сваи ⌀ 133 мм
⌀ 159 мм
Винтовые сваи ⌀ 159 мм
⌀ 219 мм
Винтовые сваи ⌀ 219 мм
⌀ 325 мм
Винтовые сваи ⌀ 325 мм
Для забора и ограждения
Комбинированные винтовые сваи
Производство винтовых свай
Производство винтовых свай диаметром от 57 мм до 325 мм
Фундамент — важнейшая основа любого строения.
Именно на него приходится основная нагрузка, и если что-то сделано не так, всё остальное тоже будет разрушаться. Поэтому крайне важно выбирать проверенную технологию и качественные материалы. Одним из самых популярных в последнее время является фундамент на винтовых сваях. Это практичное и доступное решение, которое имеет массу плюсов.
Но иногда в интернете встречаются статьи в стиле: «Самодельные винтовые сваи», поэтому хотели бы предостеречь от подобных попыток. Для производства, изготовления нужно не только изучать технологию производства винтовых свай, но ещё и понадобится специальное дорогостоящее оборудование. Это не целесообразно и долго, если только вы не собираетесь открывать производство винтовых свай как бизнес.
В производстве винтовых свай есть своя технология, имеется масса тонкостей, начиная от выбора самого металла, до его размера и покрытия. Если вы хотите построить свой дом, баню или забор, именно на специализированных производствах следует выбирать строительные материалы, на которые дают гарантию.
Контроль качества и гарантии
Каждая выпускаемая на производстве продукция проходит многоэтапный контроль качества. Каждая винтовая свая проверяется специалистом контроля качества, сварные соединения подвергаются ультразвуковому контролю. Благодаря такому подходу наше производство дает длительную гарантию на всю нашу продукцию.
Задачи по подбору фундамента производятся инженерно-расчетным отделом, который выполняет подбор фундамента на профессиональном вычислительном комплексе, руководствуясь современными методиками и строительными нормами.
Гарантия на продукцию 10 лет.
Контакты производства:
Первый адрес:
г. Москва, ул. Весенняя, д.5
Второй адрес:
Московская область, г. Королёв,
ул. Тихонравова, 13
Телефон:
+ 7 (495) 979-36-60
Почта:
[email protected]
без выходных: с 9:00 до 21:00
Рекомендации:
Винтовые сваи в Москве и МО
Винтовые сваи в Москве и Московской области — Производство МЗСК
Винтовые сваи от завода-производителя в Москве и Московской области. Винтовые сваи в Москве и Московской области. Производство винтовых свай в Москве. Монтаж винтовых свай в Москве и Московской области. Продажа винтовых свай в Москве оптом и в розницу.
Винтовые сваи Москва
Цены на винтовые сваи
Винтовые сваи от производителя. Производство в Москве и Московской области
Винтовые сваи Москва
Монтаж винтовых свай
Монтаж винтовых свай в Москве и Московской области
Свайно-винтовой фундамент
Установка свайно-винтового фундамента в Москве и Московской области
Винтовые сваи Москва
Винтовые сваи 89 мм
Производство и монтаж винтовых свай 89 мм в Москве и Московской области
Винтовые сваи Москва
Винтовые сваи 108 мм
Производство и монтаж винтовых свай 108 мм в Москве и Московской области
Винтовые сваи Москва
Винтовые сваи для забора
Производство и монтаж винтовых свай для забора в Москве и Московской области
Винтовые сваи Москва
Винтовые сваи типа шуруп
Производство и монтаж винтовых свай типа шуруп в Москве и Московской области
Подъем дома в Москве и Московской области
Подъем дома, замена фундамента на винтовые сваи, замена фундамента на ленточный фундамент, укрепление фундамента
Винтовые сваи Москва
Винтовые сваи для дома
Производство и монтаж винтовых свай для дома в Москве и Московской области
Винтовые сваи Москва
Винтовые сваи для бани
Производство и монтаж винтовых свай для дома в Москве и Московской области
Винтовые сваи Москва
Винтовые сваи для пристройки
Производство и монтаж винтовых свай для пристройки в Москве и Московской области
Если у Вас остались вопросы, свяжитесь
с одним из наших специалистов
Мы ответим Вам в течение 2 минут
Контакты для связи:
Телефон:
+7 (495) 979-36-60
Почта:
info@mz-sk.
ru
Мы не передаем персональные данные третьим лицам. Политика конфиденциальности
Винтовые сваи
Винтовые сваи/строение
Информация
Обратная связь:
© МЗ-СК — Производство винтовых свай — 2022
Не является публичной офертой
Спиральные сваи — Спиральные сваи / Фундаменты для свай
“ Techno Metal Post произвела для меня революцию в строительстве террас. Возможность устанавливать стальные сваи и строить в тот же день значительно увеличивает производительность. Добавьте к этому тот факт, что я экономлю огромные деньги на рабочей силе, поскольку мне не нужно убирать перемещенную землю, возить бетон и убирать беспорядок, что делает Techno Metal Post единственным способом начать проект палубы. ”
Поль Лафранс (Disaster Decks и Decked Out на HGTV)
ВИНТОВЫЕ СВАИ И ВИНТОВЫЕ АНКЕРЫ ЯВЛЯЮТСЯ УНИКАЛЬНЫМИ СРЕДИ БОЛЬШИНСТВА ДРУГИХ ТИПОВ ФУНДАМЕНТОВ ИЛИ АНКЕРНЫХ СИСТЕМ, НАПРИМЕР, СОНОТРУБ. ИХ МОЖНО ЗАГРУЗИТЬ СРАЗУ ПОСЛЕ УСТАНОВКИ.
НЕТ НЕОБХОДИМО Ждать, пока бетон или раствор затвердеют.
ИСТОРИЯ ВИНТОВЫХ ПУЛЬТОВ
Винтовые пирсы, также известные как винтовые сваи, винтовые цилиндрические анкеры и винтовые фундаменты, начали использоваться в 1836 году. Эта революционная инженерная технология была открыта и разработана Александром Митчеллом и стала успешной фундамент маяков, мостов и пирсов.
После более чем 170 лет разработки и использования эти винтовые фундаменты успешно используются во всем мире для поддержки чего угодно, от небольших жилых домов до поддержки различных крупномасштабных инженерных сооружений. Фундаменты палубы, основания столбов забора, основания пирсов, фундаменты металлических столбов для крыльца или солярия, анкерные болты для поддержки пристройки к дому — вот некоторые из наиболее распространенных применений в жилых помещениях. Спиральные сваи представляют собой технологию фундамента, и их можно рассматривать для использования в любом приложении, требующем фундаментной поддержки.
По данным Общества изучения истории инженерии и технологий Ньюкомена, винтовые и винтовые сваи считаются, возможно, единственным наиболее важным достижением в инженерно-геологическом строительстве фундаментов с середины до конца девятнадцатого века. Они сделали возможным строительство маяков в местах, где в противном случае, несомненно, были бы большие человеческие жертвы и материальные потери; они сделали возможным строительство мостов в местах, где их могли не построить еще 40 лет; они превратили строительство пирсов для отдыха на берегу океана в индустрию, которая необратимо изменит досуг всей нации.
СЕГОДНЯ TECHNO METAL POST С БОЛЕЕ 150 ДИЛЕРАМИ ПО ВСЕМУ МИРУ ЯВЛЯЕТСЯ МИРОВЫМ ЛИДЕРОМ ПО УСТАНОВКЕ ВИНТОВЫХ ПУЛЬТОВ.
ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ВИНТОВЫХ СТОЛБ TECHNO METAL POST
С учетом применения и использования этих стальных металлических стоек винтовая опора Techno Metal Post ввинчивается в землю с помощью запатентованного оборудования до тех пор, пока не будет достигнута несущая способность, необходимая для вашей конструкции.
Преимущества использования винтовых свай Techno Metal Post следующие:
- Быстрая установка
- Готов к немедленному использованию
- Без раскопок
- Бетон не требуется
- Съемный
- Минимальное воздействие на окружающую среду
- Малая занимаемая площадь на рабочей площадке
- Непосредственная грузоподъемность
- Установка в удаленных местах или на площадках с ограниченным доступом
- Мониторинг установки и проверка допустимой нагрузки во время установки
- Установка в условиях высокого уровня грунтовых вод
- Широкий спектр применения для грунта и нагрузки
- Модульная конструкция, винтовые сваи и спиральные анкеры изготавливаются в виде секций, образуя модульный тип конструкции, что означает возможность легкого увеличения или уменьшения длины установки по мере необходимости в соответствии с условиями площадки и проектными требованиями
- Установка не зависит от погодных условий, большинство установок можно проводить даже в неблагоприятных условиях
- В сжатые сроки строительства, когда остальная часть проекта зависит от установки фундамента или анкеров, таких как аварийное реагирование
- Система катодной защиты может быть добавлена для увеличения ожидаемого срока службы винтовых свай
- Низкий уровень шума, связанный с установкой
- Установка производит минимальные вибрации и помехи для грунта
- Приложение ABC Deck
- Герметичный доступ
- Собственное оборудование, позволяющее устанавливать винтовые сваи внутри помещений благодаря тому, что наше оборудование имеет опцию электродвигателя
- Наш специально разработанный сверхпрочный полиэтиленовый рукав покрывает столб и предотвращает его воздействие при движении грунта.
БЕСПОКОЙСТВУЕТ МОРОЗА? МЫ РЕШИЛИ ЭТУ ПРОБЛЕМУ С ПОМОЩЬЮ ПРОЧНОГО ПОЛИЭТИЛЕНОВОГО РУКАВА, СПЕЦИАЛЬНО РАЗРАБОТАННОГО ДЛЯ ПРЕДОТВРАЩЕНИЯ ДВИЖЕНИЯ ЗЕМЛИ НА НАШИ СТОЛБЫ.
Одной из основных проблем, с которыми приходится сталкиваться спиральному фундаменту, является сопротивление движениям грунта. Когда земля движется, она стремится тянуть или толкать ствол сваи. Компания Techno Metal Post спроектировала и разработала эту запатентованную втулку зеленого цвета, которая уменьшает сцепление грунта с пирсом. Размер втулки адаптирован к размеру сваи и устанавливается вокруг сваи, когда она ввинчивается в грунт. Оказавшись на месте, рукав скользит вверх и вниз по ворсу с естественными движениями грунта. Это позволяет свае оставаться идеально стабильной в периоды заморозков, оттепелей или засухи.
НАШИ ВИНТОВЫЕ СВАИ ХАРАКТЕРИЗУЮТСЯ ИЗ ВЫСОКОКАЧЕСТВЕННОЙ СТАЛИ.
В эпоху, когда многие компании предпочитают получать сырье из Азии, команда Techno Metal Post стремится закупать североамериканскую сталь для производства своих свай.
Наши сваи изготавливаются из конструкционной стали в соответствии со стандартами ASTM A500 класса C, CAN/CSA-G40.21-98 и CSA W47.1. Их конструкция позволяет максимально использовать емкость почвы. Они прошли испытания под нагрузкой в соответствии со стандартами ASTM-D1143 и ASTM-D3689.стандарты в нескольких типах почв по всему миру.
МЫ ПРЕДОСТАВЛЯЕМ ИНЖЕНЕРНЫЕ ОТЧЕТЫ ДЛЯ ВЫДАЧИ РАЗРЕШЕНИЙ
Несколько размеров пирсов и спирали были разработаны для обеспечения максимальной поддержки каждого проекта. Наш инженерный отдел всегда к вашим услугам, чтобы помочь вам выбрать винтовую опору, наиболее подходящую для вашего проекта. Опоры могут быть оцинкованы для защиты от коррозии в соответствии со стандартом ASTM A123/123M-13 (минимум 610 г/м²) или могут быть оснащены системой катодной защиты для предотвращения коррозии стали в земле.
СОЕДИНИТЕЛЬНЫЕ КРОНШТЕЙНЫ, СООТВЕТСТВУЮЩИЕ И ПОДХОДЯЩИЕ К КОНСТРУКЦИИ, ПОДДЕРЖИВАЕМОЙ КОНСТРУКЦИЕЙ.
Для террас и террас доступны регулируемые по высоте стандартные соединители сваи-конструкции.
Компания «Техно Метал Пост» также разработала системы поддержки с арматурными стержнями при использовании свай с бетонным фундаментом для фундаментных работ. Для любого конкретного проекта наша производственная команда может быстро изготовить индивидуальную систему поддержки.
УСТАНОВКА МОНИТОРИНГ И ПРОВЕРКА НАГРУЗКИ ВО ВРЕМЯ УСТАНОВКИ – ЭТО ТО, ЧТО ДЕЛАЕТ TECHNO METAL POST УНИКАЛЬНЫМИ ОТ ВСЕХ ДРУГИХ КОМПАНИЙ, ПРЕДСТАВЛЯЮЩИХ ВИНТОВЫЕ ПИРЫ.
С Техно Метал Пост нет необходимости в мобилизации специального оборудования, например, крана с молотком или большой буровой установки. Это обеспечивает быструю и недорогую мобилизацию; Подрядчики могут реагировать и быть на месте быстро. Обычно требуется только оператор и один рабочий. Большие грузоподъемности можно получить, используя относительно небольшое монтажное оборудование. Поскольку наше монтажное оборудование производится нами, в него постоянно вносятся инновации, усовершенствования и модификации. Для наших клиентов это означает более высокую производительность и экономическую эффективность.
С НАШИМ ПОСТОМ TECHNO METAL ВАШИ ПРОЕКТЫ И/ИЛИ КОНСТРУКЦИИ ПОЛНОСТЬЮ ПОДДЕРЖИВАЮТСЯ ЭФФЕКТИВНЫМ И ПРОСТЫМ В УСТАНОВКЕ СПОСОБОМ.
“ Солярию нужен фундамент […] с бетонной плитой на уровне земли со столбами, вбитыми в плиту, чтобы зафиксировать ее на месте, чтобы она не сдвинулась или не сдвинулась со временем. Но типы постов, которые использует ваш подрядчик, будут иметь большое значение. Мы использовали спиральный пирс Techno Metal Post — три в задней части солярия (та часть, которая находится вдали от дома). Они похожи на гигантские металлические винты, поэтому мороз не может их схватить и вытащить. Только сертифицированный техник может установить эти столбы, потому что необходимо использовать специализированное гидравлическое оборудование, которое измеряет состояние почвы. ”
Майк Холмс (HGTV)
Фундамент на винтовых сваях: что это такое [Подробности, стоимость и конструкция]
Перейти к содержимому Фундамент на винтовых сваях — это разновидность свайного фундамента.
Устанавливается в грунт путем завинчивания винтовой сваи. Процесс такой же, как ввинчивание в дерево.
Винтовая свая может иметь более одной спирали (также называемой винтовой). В зависимости от использования земли и условий.
Дополнительные спирали назначаются в случае необходимости большей нагрузки или контакта с мягким грунтом. Устанавливается в группу с минимальным шумом и вибрацией.
Некоторые винтовые сваи соединены с различными силовыми механизмами. Они могут обеспечить производительность в земле в нескольких диапазонах почвы. Включает зоны землетрясений.
Содержание
Фундамент на винтовых сваях ДетальВинтовая свая состоит из круглых стальных секций с прикрепленными к ним шурупами.
В процессе установки винтовые сваи врезаются в грунт. Спиральная спираль и валы спроектированы так, чтобы соответствовать различным грунтовым условиям.
Когда свая достигает заданной глубины, она заполняется бетоном для установки.
Армирование используется для увеличения несущей способности сваи.
Используется для соединения с конструкцией здания над землей.
Для домикаДомики часто строят вблизи озер и рек, где плотность почвы низкая. Им нужен устойчивый фундамент, чтобы оставаться на месте, несмотря на естественные движения грунта. Фундамент на винтовых сваях обеспечивает домикам стабильный фундамент, устойчивый к подвижкам грунта.
Свайный фундамент – идеальное решение в зонах затопления и землетрясений или на крутых склонах.
Наши винтовые сваи невосприимчивы к колебаниям температуры и движениям грунта. Установленная на неподвижном фундаменте, ваша кабина будет соответствовать погодным изменениям.
УстановкаРазмер, количество и размещение свай зависят от типа конструкции и ее веса. Мы подберем для вас правильный тип свай в соответствии с вашей структурой грунта и типом грунта.
Обычно домики строят из грунта с низкой плотностью, сваи подбираются с учетом этого элемента.
Мы используем более легкую технику для фундамента на винтовых сваях. Наш трактор оснащен газонными шинами, чтобы предотвратить повреждение вашего имущества.
Кроме того, наше оборудование способно работать в труднодоступных местах.
Вы будете готовы начать строительство своей хижины, как только сваи будут вбиты в землю. Не требуется время ожидания! Это гарантирует надлежащую изоляцию пола вашей каюты. Потому что его нижняя сторона будет подвергаться воздействию элементов.
Для домаКачество дома начинается с прочного фундамента. Выбор правильного фундамента для дома имеет решающее значение.
Но некоторые люди находят варианты запутанными и трудными для понимания. С массой преимуществ и возможностей, которых нет в других типах. Фундамент на винтовых сваях — это гибкий вариант для строительства вашей мечты. Дома на винтовых сваях чувствительны к строительству.
Большинство домов имеют подвальный, плитный или подвальный фундамент.
Но есть варианты помимо этого.
Большинство домовладельцев любят фундаменты на винтовых сваях. Потому что они полезны для окружающей среды и экономят деньги. Для установки фундамента на винтовых сваях требуется небольшая техника. Он устанавливает опорные стержни в землю.
Стоимость фундамента на винтовых сваяхСтоимость фундамента на винтовых сваях зависит от нескольких переменных. Он включает в себя состояние почвы, размер конструкции, ее конструкцию и вес. Эти вещи следует учитывать, чтобы оценить окончательную цену.
Если поврежденный участок копается машиной, вы можете предсказать примерную стоимость от 1100 до 1500 долларов за винтовую сваю. В то время как копание вручную связано с более высокими затратами и более длительным временем до завершения. Диапазон цен на винтовые сваи обычно составляет от 1200 до 1600 долларов за штуку.
Факторы, определяющие стоимость винтовых свай Ниже приведены факторы, которые непосредственно влияют на стоимость фундамента из винтовых свай.
Типы винтовых свай
Стоимость также зависит от типа выбранных вами винтовых свай. Винтовые сваи бывают двух основных типов; один с круглым валом и один с квадратным валом.
Состояние почвы
Если почва пораженного участка более мягкая или с высоким естественным уровнем грунтовых вод. Тогда вам нужно будет вложить дополнительные деньги.
Глубина установки
Для копания винтовых свай на более глубоком и безопасном уровне требуется больше материала и времени. В конечном итоге это увеличивает стоимость.
Требуемое количество винтовых свай
Необходимость в сваях определяется типом конструкции, нагрузкой и требованиями к опоре. Большее количество винтовых свай означает большую стоимость.
Винтовые сваи Требования к проектированию фундаментаПроектировщики конструкций должны учитывать следующие факторы при проектировании конструкции и фундаментов из винтовых свай:
- Важность конструкции будет определять силу землетрясения. Также необходимы ветровые нагрузки для конструкции и фундамента.
- Расчетный срок службы конструкции из винтовых свай – по строительным нормам требуется срок службы 50 лет. Для более ответственных конструкций может потребоваться срок службы 100 лет. Винтовые сваи также можно использовать для мгновенной анкеровки или временных конструкций
- Сложность оценки и крепления фундамента. Проектировщик может предложить формальное предельное состояние повреждения.
- Исходы, если винтовая свая превышает согласованные допуски по вертикали или горизонтали.
Также необходимы ветровые нагрузки для конструкции и фундамента.Надлежащее понимание основ процесса проектирования позволяет влиять на проектирование винтовых свай.
Конструкция винтовых свай включает:
Процесс установки
Процесс установки винтовых свай влияет на конструкцию.
Процесс включает стандартные процедуры. Он предполагает заглубление винтовой сваи в грунт.
С помощью гидравлического моментного двигателя. Он дает спиралей, проникающих в почву. Он вращается за счет приложения крутящего момента к головке вала.
Процесс установки винтовых свай не ограничивается приложением крутящего момента. но также имеет применение нисходящего давления и называется толпой. Это дополнительно облегчает установку.
Передача нагрузки в загруженных сваях
Конструкция винтовых свай контролируется реакцией глубоких фундаментов. Когда он подвергается прикладной нагрузке.
При передаче нагрузки на грунт от винтовой сваи. Нагрузка передается на винтовые пластины в виде несущего сопротивления. Оно намного больше, чем сопротивление вала.
Использование стандартного теста на пенетрометрию (SPT) и конусного пенетрометра (CPT)
Значение N, полученное с помощью SPT, является важным параметром. Из-за его последствий для возникновения ограничений. Также ссылка на скорость установки.
Предельная грузоподъемность винтовой сваи и глубина заделки винтовой сваи.
CPT делает вывод о свойствах почвы в исследуемом профиле почвы. Если расчетное сопротивление проникновению связано с требуемым крутящим моментом при установке. Кроме того, для силы сжатия или растяжения сваи.
Система фундамента из винтовых свайВинтовые сваи состоят из круглых полых стальных стержней, к которым прикреплены одна или несколько спиралей.
Винтовые сваи ввинчиваются в грунт с постоянным шагом, а не просверливаются сквозь него. Спиральные лопасти и валы специально сконструированы, чтобы выдерживать грунтовые условия.
Когда свая вкопана на заданную глубину, она остается на месте. Обычно подается с бетоном. Выступающая арматура соединяет сваи с конструкцией здания. Более того, в некоторых случаях это может увеличить емкость сваи.
ЗаключениеВинтовые сваи являются ценным средством монтажа.
Они связаны с их механизмом рассеивания нагрузки. Кроме того, обеспечивает полезную работу в земле на различных почвах.
Он включает зоны землетрясений с потенциалом разжижения.
Щелкните для поиска
Поиск:
Производство винтовых свай| Более 30 лет качественной продукции
Helical Anchors Inc. — ведущая компания по производству винтовых свай, расположенная в Миннеаполисе, штат Миннесота. У нас есть технология, которая позволяет нам производить самые прочные винтовые сваи в отрасли. Мы запатентовали технологию инерционной сварки, которая обеспечивает самые прочные соединения. Вы можете связаться с нашей командой напрямую по любым вопросам
Винтовые сваи, также называемые винтовыми сваями, имеют стальное основание вместе со спиральными пролетами разных размеров, чтобы соответствовать требованиям к полу на конкретном участке. Винтовая свая может быть хорошей квадратной стальной балкой вокруг вращающейся открытой кучи стальных труб или смесью круглых и квадратных с парой винтовых пластин. Слово «винтовая куча» также может использоваться как винтовая опора.
Часто винтообразный свайный фундамент Mn сам по себе достаточен для удовлетворения требований по нагрузке предприятия.
Часто задаваемые вопросы о винтовых сваях
Что такое винтовые сваи?
Спиральные сваи используются для обеспечения прочности основания конструкции и используются в подземных технологиях, отвечающих за удержание конструкции на месте. Спиральные сваи используются для поддержки конструкции с подземного уровня и защиты фундамента от любых повреждений.
Где взять винтовую сваю?
Вы можете получить его, выполнив поиск нас, набрав Helical Anchors Inc в Google, или вы можете получить его, связавшись с нами напрямую, подрядчиком по спиральным сваям.
Как приобрести винтовую сваю?
Вы можете связаться с нами, чтобы купить спиральную сваю самого высокого качества по очень доступной цене прямо у нас.
Каковы преимущества винтовой сваи?
Винтовые сваи обладают различными преимуществами. Вот некоторые из них:
Легко устанавливается и снимается
Легко устанавливается в любом грунте
Сокращает затраты на ремонт фундамента
Не требует лишнего грунта
Процесс установки очень прост
Легко модифицируется на месте
Сколько будет стоить винтовая свая?
При определении стоимости винтовой сваи учитываются различные факторы. Этими факторами являются:
Местоположение объекта
Тип конструкции
Тип работы (ремонт или новая конструкция)
Состояние фундамента
Глубина установки сваи
За более подробной информацией обращайтесь в компанию Helical Anchors Inc. .
Как установить спиральную сваю?
Винтовая свая обычно устанавливается с помощью стандартных колесных экскаваторов, к которым прикреплен моментный двигатель, который используется для контроля крутящего момента, достигаемого во время установки, для проверки конструкции.
Винтовые сваи устанавливаются на нужную глубину с помощью гидроприводной головки. Прикладываемый крутящий момент и положение, в котором он должен быть приложен, зависят от конкретной сваи, с которой вы работаете.
Для чего предназначена спиральная свая?
Винтовая свая может использоваться как в жилых, так и в промышленных фундаментах, где фундамент находится в ненормальных условиях и его необходимо сделать прочным. Его также можно использовать для ремонта поврежденных или старых фундаментов и восстановления их целостности и готовности к любой будущей борьбе с почвой или погодными условиями.
Как использовать винтовую сваю?
1. Установите винтовую сваю в грунт до заданной грузоподъемности.
2. Разделите спиральную сваю через заданные промежутки времени, чтобы распределить вес конструкции.
3. Для передачи веса на сваю прикрепите кронштейн к основанию стены для ремонта фундамента
4.
Глубину установки винтовой сваи следует выбирать таким образом, чтобы она соответствовала требуемой величине крутящего момента .
Сколько спиральных свай требуется?
Требуемое количество винтовых свай зависит от следующих факторов:
Рекомендуемое расстояние между сваями
Тип конструкции, для которой требуется.
Где взять винтовую сваю?
Вы можете связаться с нами, чтобы купить спиральную сваю самого высокого качества по очень доступной цене прямо у нас.
Подходят ли спиральные сваи?
Винтовые сваи будут хорошим вариантом, если вы хотите удержать следующие вещи:
1. Если вы собираетесь поднять конструкцию обратно в исходное положение
2. Если вы хотите стабилизировать свет конструкции, такие как палубы и крыльца, осевшие
3. Если вы хотите восстановить ценность своей собственности
Какой вес может выдержать винтовая свая?
В зависимости от окружающих условий, а также от использования спиральной сваи он может комфортно выдерживать до 500 млн веса.
На каком расстоянии друг от друга должна быть спиральная свая?
В соответствии с общими правилами спиральные сваи обычно размещаются на расстоянии от 3 до 4 диаметров в центре. окончательное расстояние между спиральными сваями составляет 5–10 футов.
Как долго прослужат спиральные сваи?
Винтовая свая для предотвращения коррозии изготовлена из оцинкованной стали. В зависимости от твердых условий и в соответствии с использованием и нагрузкой они прослужат до 100 лет или, возможно, больше.
На какую глубину заглубляются винтовые сваи?
Во избежание повреждений от мороза Винтовые сваи размещаются на глубине от 10 до 25 футов под землей.
Спиральные сваи дорогие?
Свайная опора должна быть установлена в каждом месте при изменении направления стены. На каждом углу должна быть минимум одна опора для свай.
Как работают винтовые сваи?
Сначала установите винтовые сваи в грунт до заданной грузоподъемности. Теперь разделите винтовые сваи через заданные промежутки времени, чтобы распределить нагрузку на конструкцию. Для ремонта фундамента прикрепите кронштейны к нижней части стены, чтобы нагрузка передавалась на сваи, поэтому устанавливайте винтовые сваи на высоте ниже уровня дна, где они выдерживают требуемый крутящий момент. Это оставляет окружающую землю плотно прижатой к пирсу, удерживая его в устойчивом состоянии.
Стальная свая лучше бетонной?
Стальные сваи лучше, чем бетонные опоры, потому что они устанавливаются глубже, чем бетонные опоры. их будет легче забить глубоко в почву, чем бетонный пирс. Так как они глубоко погружены, поэтому поддержка, которую они оказывают, также сильна.
Как выглядит винтовая свая?
Винтовая свая представляет собой стальной стержень с круглыми спиралями и используется для обеспечения поддержки и прочности различных конструкций.
На плите или на свае дешевле?
Первоначальная стоимость бетонной плиты ниже, но затраты на техническое обслуживание и ремонт высоки, что делает ее дорогостоящим выбором в будущем.
Как долго служат бетонные опоры?
Бетонные опоры недолговечны. В зависимости от качества материала они могут выполнять временную работу, но они не прослужат долго, поэтому лучше использовать спиральные сваи.
Сколько бетонных опор мне нужно?
Как правило, для навеса 8 футов x 12 футов требуется 6 опор, по 3 опоры на каждую длинную сторону.
Как долго служат толкатели ?
При определении стоимости винтовых свай учитываются различные факторы. Эти факторы:.
Расположение участка
Тип строения
Вид работ (ремонт или новое строение)
Состояние фундамента
Глубина установки свай
Стоит ли покупать дом с ремонтом фундамента?
Хорошим вариантом может стать покупка дома или постройки с отремонтированным фундаментом.
Вы можете отремонтировать его один раз, и прочность вашего фундамента продлится достаточно долго, чтобы обеспечить вашу безопасность в долгосрочной перспективе.
Можно ли забивать винтовые сваи вручную?
Во многих случаях мы можем установить винтовые сваи вручную, а в случае более крупных проектов мы также можем использовать ручную машину для завершения работы.
Хороши ли винтовые сваи?
Винтовые сваи — отличный выбор для защиты фундамента вашего строения. Винтовые сваи намного лучше, чем бетонные опоры.
Что такое бетонная свая?
Бетонная свая представляет собой длинную цилиндрическую конструкцию, состоящую из бетона, которая устанавливается в землю для придания прочности основанию конструкции.
Ржавеют ли винтовые сваи?
Винтовые сваи изготовлены из оцинкованной стали, что предотвращает ржавление.
Фундаментные сваи действительно работают?
Обычно пирс заглубляется на 3 метра, чтобы избежать повреждений от мороза.
Насколько глубоки опорно-балочные фундаменты?
Обычно пирс заглубляется на 3 метра, чтобы избежать повреждений от мороза.
Что такое винты заземления?
Шурупы для заземления используются для установки столбов или ограждений в землю. Они используются в приложениях, которые требуют сильной поддержки вверх.
Можно ли построить дом на бетонном пирсе?
Вы можете построить дом на бетонной опоре, но винтовая опора является гораздо лучшим вариантом, так как она обеспечивает большую прочность фундамента, а также является долговечной.
Что такое толкающий пирс?
Толкатель используется для защиты фундамента любой конструкции или здания.
Какой самый дешевый фундамент для дома?
Как правило, плитные фундаменты имеют небольшие единовременные инвестиции, но они требуют высоких затрат на техническое обслуживание и ремонт, что делает их дорогостоящими в долгосрочной перспективе, а также их срок службы меньше, чем у винтовых свай.
Фундамент для опор и балок хороший?
Столбчатый и балочный фундамент намного лучше плитного фундамента. Они долговечны, а также обеспечивают большую прочность фундамента.
Какой метод ремонта фундамента лучше?
Стальные сваи — лучший метод ремонта фундамента. Внедрение стальных свай произвело революцию в процессе ремонта фундамента.
Влияет ли ремонт фундамента на перепродажу?
Повреждение фундамента может значительно снизить стоимость вашей собственности, поэтому рекомендуется отремонтировать фундамент, чтобы сохранить стоимость имущества, чтобы вы не понесли никаких убытков при продаже дома.
Блок и пирс считаются постоянным фундаментом?
Блоки и сваи чрезвычайно полезны, когда речь идет о повышении прочности фундамента, а сваи также имеют хороший срок службы, поэтому их можно рассматривать как постоянный фундамент.
Сколько длится ремонт фундамента?
В зависимости от фундаментных работ и ремонтируемых повреждений ремонт фундамента может занять от 2 до 5 дней.
Что вызывает проседание фундамента?
Погода и почва являются основными причинами проседания фундамента. Большие объемы воды могут ослабить почву и привести к проседанию фундамента.
Может ли дом упасть с фундамента?
Если повреждение фундамента не устранить, а повреждение продолжает увеличиваться, то это может привести к тому, что фундамент станет очень слабым, а в худшем случае дом может даже упасть с фундамента.
Что такое висячая свая?
Висячая свая представляет собой свайный фундамент, в котором используется сила сопротивления трения между поверхностью сваи и прилегающим грунтом для передачи нагрузки надстройки.
Что такое спиральный анкер?
Винтовой анкер/свая представляет собой раздвижную систему глубокого фундамента, в которой спиральные опорные пластины приварены к центральному стальному валу. Они используются в натяжных устройствах.
Что такое ремонт фундамента на глинистом грунте?
Свайные фундаменты являются лучшим ремонтом для глинистых грунтов, поскольку они обеспечивают необходимую прочность и поддержку фундамента. Его можно забивать глубоко в почву, где содержание влаги низкое, поэтому он обеспечивает лучшую устойчивость.
Как выбрать правильный фундамент?
При выборе правильного фундамента следует учитывать некоторые факторы, такие как:
Окружающая местность
Состояние почвы
Качество
Чем отличается фундамент от фундамента?
Фундамент представляет собой мелкозаглубленный фундамент.
Фундамент может быть как мелким, так и глубоким по требованию. К фундаменту относятся плиты, арматура, которые изготавливаются из кирпичной кладки, кирпичной кладки или бетона. Типы фундаментов включают сваи, кессоны, фундаменты, опоры, боковые опоры и анкеры.
Винтовые сваи | Cyntech Group
Винтовые сваи, также известные как винтовые сваи или винтовые сваи, изготавливаются с использованием стальных валов со спиральными витками различных размеров в соответствии с конкретными грунтовыми условиями. Они представляют собой проверенное решение для глубокого фундамента, идеально подходящее для энергетических, промышленных и коммерческих приложений.
Видеофайл
Обычное использование
Конструкционная поддержка (сжатие или растяжение) как для постоянных, так и для временных конструкций
Замена любого глубокого фундамента, где рассматриваются деревянные, бетонные, стальные или буронабивные сваи
Подкладка существующего фундамента спроектируйте индивидуальный фундамент для ваших конкретных потребностей, используя стандартные данные испытаний почвы.
Сваи обычно устанавливаются с помощью стандартных гусеничных или колесных экскаваторов с навесным моментным двигателем, который контролирует крутящий момент, достигаемый во время установки, для обеспечения предсказуемой мощности сваи. Окончательное значение крутящего момента берется на последнем 1 м продвижения, чтобы убедиться, что свая достигает требуемой конструкции, прежде чем заканчиваться на правильном базовом уровне.
Винтовые сваи ввинчиваются в грунт, в заданные (проектные) несущие слои путем вращения стальных валов с помощью моментного двигателя, прикрепленного к экскаваторной установке/установке. Они не забиваются и не вибрируют, не требуют рытья или бурения ямы, поэтому почва вокруг сваи остается нетронутой.
Несколько стальных секций соединены болтовым соединением, и секции добавляются для завершения общей глубины сваи.
Отдельные винтовые сваи способны выдерживать нефакторизованные (SWL) осевые нагрузки до 2000 кН и поперечные нагрузки свыше 250 кН в зависимости от геотехнических условий.
Значительно более высоким боковым силам можно противостоять, забивая сваю или добавляя бетонный воротник к верхней части сваи.
Детальное понимание подповерхностных условий, особенно типа грунтовых слоев, уровней слоев и прочности (значения SPT «N») на глубине, необходимо для правильной интерпретации требуемой конструкции и допустимых крутящих моментов.
По завершении верх сваи может быть соединен различными способами с конструкцией путем прямого соединения стальной фланцевой пластины или соединения пластины/армирования с бетоном. Крутящий момент контролируется во время установки, чтобы обеспечить предсказуемую грузоподъемность сваи, и мы можем достичь относительно высокой предельной грузоподъемности безопасно и экономично.
Типичная винтовая свая может быть установлена за считанные минуты с использованием стандартного оборудования, такого как тележка с опорой, экскаватор или экскаватор.
Производство винтовых свай
Для всех клиентов и проектов в США мы производим 100 % наших винтовых свай, удлинителей свай и наголовников на нашем предприятии в Хьюстоне (Плантерсвилл), штат Техас, тогда как наше предприятие в Калгари, Альберта обслуживает рынки Канады и других стран.
Наши современные мастерские включают автоматическую резку, гибку и сварку с ЧПУ для обеспечения точного и одинакового качества всех деталей.
Мы производим винтовые сваи и оголовки всех размеров и конфигураций, от 1,5 дюймов (38 мм) и 1,75 дюймов (44 мм) высокопрочных цельных анкеров квадратного сечения, вплоть до 42 дюймов (1067 мм) в диаметре свай с круглым стволом. .
Общая производственная мощность наших предприятий составляет более 50 000 тонн в год с возможностью быстрого расширения по мере необходимости. Наличие двух производственных мощностей позволяет нам распределять работу между ними, что позволяет нашим командам легко соблюдать сроки вашего проекта.
Наша программа обеспечения качества была создана в полном соответствии со стандартом обеспечения качества ISO 9001:2015, обеспечивая постоянное улучшение, согласованность услуг и продуктов, а также полную прослеживаемость материалов.
Преимущества
Сокращение времени строительства
Без земляных работ и удаления грунта
Установка не зависит от погодных условий
Грузоподъемность проверена во время установки
Отсутствие вредных вибраций во время установки
Идеально подходит для зон с ограниченным доступом или ограниченным рабочим пространством
На конструкцию не влияет высокий уровень грунтовых вод
Съемный и многоразовый
Устанавливается с помощью обычного строительного оборудования
Легкий, простой в обращении и транспортировке
Минимальная требуемая площадь для укладки
Низкая стоимость
Почему выбирают нас?
У нас есть производственные мощности в Калгари, Альберта, Канада, и Хьюстоне, Техас, США.
Мы предлагаем полную отслеживаемость, Buy America и инспекции третьей стороной на обоих объектах. Большинство наших якорей плавучести для трубопроводов производятся на нашем предприятии в Канаде, но мы можем перенести заказы на любое из этих предприятий в соответствии с требованиями графика.
У нас есть автоматизированные плазменные столы, прессы и профилировщики труб, которые позволяют нам поддерживать высокие темпы производства, снижать затраты и поддерживать требуемые параметры конструкции и качества.
Наши сварщики сертифицированы AWS в США, AWS и CWB в Канаде. У нас есть сертифицированные контролеры и инженеры по сварке, закрепленные за каждым цехом, которые контролируют и поддерживают стандарты и процедуры сварки, чтобы гарантировать, что наше качество соответствует вашим потребностям и отраслевым стандартам.
Для тех проектов, которые требуют дополнительной защиты от коррозии, такой как цинкование или эпоксидная смола холодного отверждения, мы наладили партнерские отношения на местном уровне, что обеспечивает нам экономическую эффективность при сохранении непрерывного потока материала на рабочую площадку.
Мы сотрудничаем с профессионалами в области доставки, которые понимают наш бизнес и ваши ожидания, независимо от того, нужна ли вам доставка по городу, по стране или по всему миру.
Винтовые свайные фундаменты для высотных зданий
Информационный лист
Спиральные свайные фундаменты для шумозащитных ограждений
Информационный лист
Винтовые свайные фундаменты для ЛЭП и подстанций
Информационный лист
Винтовые свайные фундаменты для модульных сооружений
Информационный лист
Потенциальные преимущества и ограничения винтовых свай и винтовых анкеров
Инженеры иногда спрашивают: «Каковы потенциальные преимущества использования винтовых свай или винтовых анкеров в моем проекте и каковы некоторые ограничения?» Это отличные вопросы, и кажется, что это может быть хорошим местом, чтобы дать несколько коротких и простых ответов.
Потенциальные преимущества использования винтовых свай и винтовых анкеров
A1. Быстрая установка
Винтовые сваи и винтовые анкеры обычно устанавливаются с использованием обычного строительного оборудования, такого как гусеничный экскаватор или мини-экскаватор, оснащенный низкоскоростным гидравлическим двигателем с высоким крутящим моментом соответствующего размера. Нет необходимости в мобилизации спецтехники, например, крана с отбойным молотком или большой буровой установки. Это обеспечивает быструю и недорогую мобилизацию; Подрядчики могут реагировать и быть на месте быстро. Обычно требуется только оператор и один рабочий. Большие грузоподъемности можно получить, используя относительно небольшое монтажное оборудование.
Скорость установки обычно составляет от 6 до 10 об/мин, что означает, что установка занимает всего около 30 секунд. для продвижения винтовой сваи или винтового анкера на фут или около 5 мин. на 10 футов длины.
В зависимости от используемой удлинительной секции бригада может присоединить удлинитель трубы или квадратного вала примерно за минуту, поэтому установка на 50 футов займет всего от 30 до 40 минут. Установка не зависит от погодных условий, при этом большинство установок работает даже в маргинальных условиях.
A2. Непосредственная несущая способность
Винтовые сваи и винтовые анкеры уникальны среди большинства других типов фундаментов или анкерных систем тем, что могут быть нагружены сразу после установки. Нет необходимости ждать, пока бетон или раствор затвердеют, или, в случае с забивными сваями, не нужно ждать, пока рассеется избыточное поровое давление воды. Это может быть важно для некоторых проектов, например аварийного реагирования, когда график строительства короткий, а остальная часть проекта зависит от установки фундамента или анкеров.
В большинстве грунтовых условий предельная грузоподъемность винтовых свай и винтовых анкеров со временем будет увеличиваться в результате эффектов старения и тиксотропии.
Это означает, что емкость сразу после установки фактически может быть несколько ниже, чем емкость, выдержанная в течение длительного времени, которая является консервативной.
А3. Минимальное нарушение строительной площадки
По сравнению с большинством других видов строительных работ, связанных с установкой забивных свай, буровых стволов или других систем анкеровки, установка винтовых свай и винтовых анкеров практически не нарушает стройплощадку. В частности, установка винтовых свай и винтовых анкеров обычно не приводит к резке грунта. Это поддерживает чистоту на площадке, требует минимальной очистки в каждом месте установки после установки и обычно означает более низкие затраты на проект. Дополнительным преимуществом является низкий уровень шума, связанный с установкой. Установка также производит минимальную вибрацию, что может быть важно для некоторых проектов, чувствительных к строительным вибрациям. Поскольку винтовые сваи и винтовые анкеры имеют небольшую рабочую площадь, они также минимально разрушают соседние конструкции.
В случае модернизации или восстановления существующие конструкции часто можно использовать, пока устанавливаются винтовые сваи или винтовые анкеры. Поскольку они не производят разрезов почвы, их также можно эффективно использовать на участках, где могут встречаться загрязненные почвы, поскольку почвы не выходят на поверхность земли.
A.4 Мониторинг установки и проверка несущей способности во время установки
Одной из наиболее важных особенностей винтовых свай и винтовых анкеров является проверка несущей способности во время установки. В некотором отношении это похоже на мониторинг установки забивных свай с помощью анализатора забивки свай во время установки. Это возможно с помощью встроенного в линию устройства измерения крутящего момента, которое измеряет крутящий момент при установке по мере продвижения сваи/анкера в землю. Многие исследования показали, что существует взаимосвязь между крутящим моментом при установке и грузоподъемностью, а это означает, что инженеры могут немедленно проверить грузоподъемность.
В большинстве проектов соотношение крутящего момента и мощности проверяется нагрузочными испытаниями на месте.
Мониторинг крутящего момента при установке также означает, что можно проверить состояние грунта в каждом месте установки и оценить его изменчивость. Контролируя крутящий момент при установке, можно получить требуемую грузоподъемность за счет более глубокого заглубления в более качественный грунт или использования другой геометрии сваи/анкера. Крутящий момент при установке часто используется как часть допустимых критериев заделки, указанных в спецификациях проекта.
А5. Установка в удаленных местах или на площадках с ограниченным доступом
Винтовые сваи и винтовые анкеры хорошо подходят для проектов, расположенных в отдаленных районах, где затраты на мобилизацию, как правило, высоки, а другие вспомогательные строительные услуги ограничены или могут быть недоступны. Некоторые участки проекта перегружены или имеют ограниченный доступ для строительной техники.
В проектах, связанных с модернизацией, может быть мало места для выполнения работ, например, внутри существующих конструкций. Поскольку винтовые сваи и спиральные анкеры могут быть изготовлены как модульные системы, состоящие из ведущих секций и дополнительных секций, они идеально подходят для ситуаций с низкой высотой или ограниченным доступом.
А6. Установка в условиях высокого уровня грунтовых вод
Винтовые сваи и винтовые анкеры обычно не требуют земляных работ для установки. В тех случаях, когда они используются для укрепления существующей конструкции, может потребоваться неглубокая выемка грунта для обнажения существующего фундамента. Трудности, часто возникающие при неглубоких грунтовых водах на строительных площадках, обычно практически не влияют на установку винтовых свай и винтовых анкеров. Это ускоряет строительство и устраняет необходимость в насосах или других методах обработки грунтовых вод, а также снижает затраты.
А7. Простая установка на бетонном основании
Хотя обычно винтовые сваи и винтовые анкеры устанавливаются вертикально, на самом деле их можно устанавливать практически в любом положении в соответствии с потребностями проекта.
Установка на тесто, например, для обеспечения дополнительной устойчивости к боковой нагрузке, проста. В проектах по подпорке грунта даже горизонтальная установка винтовых анкеров может быть выполнена без особых трудностей.
А8. Простые модификации поля для увеличения грузоподъемности
Одной из других уникальных особенностей винтовых свай и винтовых анкеров, которая делает их очень универсальными, является возможность быстрого изменения конфигурации винтовых элементов для увеличения несущей способности. Частично это достигается за счет модульного характера технологии. Добавление удлинительных секций с дополнительными спиральными пластинами и/или спиральными пластинами большего диаметра очень просто и означает, что инженер может быстро разработать решение, не требуя изготовления совершенно нового фундамента или анкера. Это еще раз показывает универсальность технологии.
А9. Широкий спектр применения на грунтах и нагрузках
Винтовые сваи и винтовые анкеры могут быть установлены в широком диапазоне грунтовых условий, от очень мягких до очень жестких глин, от рыхлых до очень плотных песков.
Расчетные нагрузки имеют очень широкий диапазон в зависимости от потребностей проекта и могут достигать 650 тысяч фунтов!
А10. Низкий углеродный след – устойчивая технология
Многие производители винтовых свай и винтовых анкеров используют при изготовлении высококачественную переработанную сталь. Это сохраняет природные ресурсы и энергию и снижает общий углеродный след. Винтовые сваи и винтовые анкеры особенно полезны для поддержки временных конструкций, поскольку их можно снимать и использовать повторно практически без изменения целостности конструкции. Это сильно отличается от забивной сваи, просверленного ствола или залитого цементом анкера, от которых часто просто отказываются. Некоторые винтовые сваи стояли несколько лет, были сняты и повторно использованы на другом участке.
А11. Модульная конструкция
Винтовые сваи и винтовые анкеры изготавливаются секциями, что дает модульную конструкцию. Это означает, что можно легко увеличить или уменьшить длину установки по мере необходимости в соответствии с условиями площадки и проектными требованиями.
Возможные ограничения использования винтовых свай и винтовых анкеров
Винтовые сваи и винтовые анкеры предоставляют инженеру еще один инструмент в своем наборе инструментов для разработки альтернативных решений для решения проблем, и, как и любая другая доступная технология, они не лишены некоторые ограничения.
Л1. Предельные условия грунта
Винтовые сваи и винтовые анкеры, как правило, ограничиваются установкой в грунтах, максимальный размер зерна которых составляет менее 60% шага спирали. Для типичного шага в 3 дюйма это означает максимальный размер зерна около 1 3/4 дюйма или средний гравий. Винтовые сваи и винтовые анкеры, как правило, не будут правильно продвигаться по отложениям гравия и булыжника; их просто не следует использовать. Они также не пригодны для горных пород, хотя в некоторых случаях может быть возможно продвигать свинцовую спиральную пластину, чтобы она опиралась на первые несколько дюймов выветрившейся породы, например, в профилях остаточной почвы.
Л2. Ограничения по оборудованию
Правильная установка винтовых свай и винтовых анкеров имеет важное значение для производительности. Оборудование, используемое Подрядчиком, должно выбираться с учетом ожидаемых условий грунта в проекте, конкретной геометрии, выбранной для работы, и ожидаемого максимального крутящего момента при установке. Негабаритное оборудование будет ограничивать надлежащую предварительную и окончательную установку. Общее эмпирическое правило заключается в том, что вес машины должен составлять около 1/2 тонны на 1000 футо-фунтов. необходимого крутящего момента при установке. Таким образом, если максимальный крутящий момент, ожидаемый в проекте, составляет 6500 футо-фунтов, машина должна иметь минимальный вес около 3 1/4 тонны.
Л3. Конструктивные ограничения
Все винтовые и винтовые анкеры имеют структурные ограничения, указанные производителем. Это иногда называют «рейтингом крутящего момента». Это означает, что существует предел величины крутящего момента, который следует приложить к винтовой свае или винтовому анкеру, прежде чем будет нарушена целостность конструкции.
Во время установки этот предел не должен превышаться, даже если оборудование, используемое для установки, может иметь гораздо более высокий крутящий момент. В случае, когда во время установки достигается повторяющийся предельный крутящий момент, а требования к установке не соблюдаются, необходимо использовать другую конфигурацию винтовых свай или винтовых анкеров.
Фундаменты на винтовых сваях — Hubbell Chance Piles — Ground Sun UK
Винтовые сваи AB CHANCE® — Проектирование и установка Ground Sun предлагает готовое решение для проектирования, поставки и монтажа винтовых свай AB CHANCE® и Фундаменты из микросвай с выдвижной опорой для таких применений, как новое строительство домов, включая участки с ограниченным доступом, работы вблизи деревьев, корней деревьев и подземных коллекторов, пристройки домов, временные работы, ремонт фундамента просадки, мосты, железные дороги, гражданское строительство, электроэнергетика и телекоммуникации.
Мы являемся дистрибьютором винтовых свай и анкеров AB CHANCE® в Великобритании и Европе, и мы поставляем и устанавливаем исключительно через нашу сертифицированную сеть обученных дилеров и монтажных компаний, а также помогаем в обучении, расчете стоимости, проектировании и технико-экономических обоснованиях.
AB CHANCE® – крупнейший в мире производитель винтовых анкеров и фундаментов, представляющий систему брендов AB CHANCE® для жилищного, гражданского строительства, железных дорог, электроэнергетики и телекоммуникаций. Основанные на более чем 100-летнем инженерном опыте, системы винтовых винтовых свай AB CHANCE представляют собой запатентованное решение для глубокого заложения, которое является быстрым, экономичным и предлагает более высокую производительность, чем стандартные альтернативные системы.
Забивка свай AB CHANCE® — это самая чистая, быстрая и наименее интрузивная система фундамента на рынке. Эта система является единственной системой винтовых свай, одобренной местными властями (LABC) в Великобритании, которую полезно знать для утверждения вашего проекта.
Применение
Диаграммы мощности
Тематические исследования
Утверждение от шансов
Никакие глубокие трансполы не потребовались.
Например, если у вас деревья в пределах 10 метров от вашей собственности, а грунтовые условия глинистые, вам следует рассмотреть возможность использования винтового фундамента, поскольку ваш инженер и строительный надзор, вероятно, потребуют, чтобы вы вырыли землю на глубину от 2,5 до 3 метров для традиционных фундаментов.
Одним из многих преимуществ наших буровых установок является то, что они могут работать в условиях ограниченного доступа, переноситься через стандартный дверной проем и использоваться в качестве ручной буровой установки или устанавливаться на небольшой экскаватор.
Наши установки
Спиральная винтовая свая AB CHANCE Micropile® представляет собой систему винтовых свай для возведения цементной колонны вокруг ствола стандартной системы фундамента AB CHANCE с винтовыми сваями.
Брошюра по винтовым сваям Ground Sun
Чертеж винтовых свай Ground Sun
Как устанавливаются наши фундаменты
Для установки винтовых свай в землю используется ручной или устанавливаемый на машине гидравлический привод.
К валу болтами крепятся дополнительные плиты смещения и удлинительные валы, а винтовые сваи протягиваются вниз. Крутящий момент прикладывается до тех пор, пока не будет достигнута необходимая грузоподъемность. Текучий цементный раствор заполняет пустоту, окружая и герметизируя вал. Затем ствол винтовой сваи отрезается и крепится новая конструкционная плита сваи, готовая к установке кольцевых балок.
Преимущества винтовых свай
Благодаря характеру винтовых свай AB CHANCE и тому факту, что их можно быстро установить, они являются недорогим решением для потенциально дорогостоящих проектов. Более того, поскольку они специально разработаны для использования на участках, где могут быть различные требования к применению (например, различная длина и толщина), они являются очень универсальным вариантом, который используется во множестве приложений, включая новые постройки, пристройки домов, транспорт и связь.
Этот метод строительства имеет следующие преимущества:
Более быстрая конструкция
Нет порции.
ситуации с ограниченным доступом
Может быть установлен вблизи корней деревьев или существующих фундаментов
Можно использовать для подпорки фундаментов для предотвращения оседания
Применения с большой грузоподъемностью до 1000 кН
Установка винтовых свай с помощью механического экскаватора
Подходят ли спиральные фундаментные сваи для вашего проекта?
- Спиральные винтовые сваи подходят для использования в широком спектре проектов, в частности, для удовлетворения потребностей проектов, где:
- Необходимы рейки под углом до 45°
- Существует любая форма почвы
- Необходимо поддерживать конструкции за счет сжатия и растяжения
- Там, где может быть ограниченный доступ с низкой высотой потолка
- В сложных проектах, связанных с необычными обстоятельствами
Свяжитесь с нами
Хотите узнать, подойдет ли свая для вашего проекта? Поговорите с нашей командой.
Зачем использовать наш сервис?
У многих инженеров по всей стране есть общий вопрос, на который они хотят получить ответ; «Каковы преимущества использования наших фундаментов или спиральных анкерных винтовых свай, как их иначе называют?» Это отличный вопрос, и, надеюсь, с помощью этого руководства мы сможем дать ответ.
Цельнолитые стальные винтовые сваи AB CHANCE используются для широкого спектра применений в различных секторах. Они недороги и просты в установке. Доступные в различных размерах и размерах, они ввинчиваются прямо в землю, что делает их идеальным выбором вместо бетонных фундаментов.
- Многоразовый
- Съемный
- Низкий уровень производимого шума
- Нет необходимости в бетоне – снова сокращение времени и затрат
- Экономичный метод
- Потенциальные преимущества, включая экологические, подробно описаны ниже:
- Простота установки свай
- Для установки этих свай используется обычное оборудование, такое как мини-экскаватор или гусеничный экскаватор
- Используйте низкоскоростной гидравлический двигатель с высоким крутящим моментом на соответствующей скорости, и это недорогой и быстрый способ мобилизации.
- Нет необходимости использовать кран или большую буровую установку.
- Обычно требуется только один рабочий и один оператор.
Разрешения/аккредитации
Спиральные винтовые сваи могут быть загружены немедленно
Этот вариант уникален тем, что их можно нагружать сразу после установки. Нет необходимости ждать, пока затирка затвердеет. Это просто фантастика для некоторых проектов, таких как аварийное реагирование, когда график строительства очень короткий, а оставшаяся часть проекта зависит от готовности винтовых свай
Винтовые винтовые сваи – причиняют минимальное беспокойство
Спиральные анкеры, как правило, не врезаются в почву. Это означает, что после каждой установки требуется небольшая уборка площадки, что может означать только снижение стоимости проекта. Кроме того, с этим связан низкий уровень шума. Некоторые площадки могут быть шумными, но это не относится к сваям.
Поскольку срезания почвы нет, любые загрязненные почвы не нужно трогать.
Долгожданное преимущество для окружающей среды.
Процесс прост; 9Винтовая свая 0125 помещается в грунт путем приложения крутящего момента к стволу. Спиралевидная форма несущих пластин создает тяговое усилие, которое удерживает винтовую сваю, продвигающуюся в землю. Спиральная система не является авгуром, а ввинчивается с небольшим нарушением почвы. После того, как свинцовая секция проникнет в почву, к сплошному квадратному валу привинчивают свинцовую удлинительную пластину. Процесс продолжается до тех пор, пока не будет достигнута правильная несущая способность сваи, эта способность постоянно измеряется в процессе установки с использованием метода корреляции крутящего момента, поскольку крутящий момент, приложенный к валу, является измерением несущей способности сваи.
Инновационные винтовые сваи AB CHANCE® могут также функционировать как торцевая опора и висячая свая, что позволяет получить настоящую композитную микросвайу.
Это достигается за счет того, что колонна цементного раствора (цемент и вода) опускается вместе со сваей за счет использования насадки с вытесняющей пластиной для увеличения несущей способности (кожное трение). Это означает меньшее количество свай на вашей установке и максимальную защиту в любых почвенных условиях.
Спиральные винтовые сваи AB CHANCE поставляются с рядом насадок для завершения сваи, включая новые строительные кронштейны для многоквартирных домов, мостов, домов или пешеходных дорожек, опорные кронштейны для подъема существующих зданий в случае трещин и оседания. свяжите заднюю или подпорную стенку с резьбовыми креплениями для почвы. Винтовые сваи AB CHANCE изготовлены из массивного стального квадратного стержня и оцинкованы для дополнительной защиты.
Спиральные винтовые сваи – Простота доступа к удаленным объектам
Винтовые/винтовые анкеры лучше всего подходят для проектов, расположенных в отдаленных районах, где любые затраты на мобилизацию будут особенно высокими, а услуги поддержки ограничены.
К сожалению, на некоторых проектных площадках перегруженность вызывает проблемы у инженеров, и любые проекты, требующие выполнения с ограниченным свободным пространством, также вызывают беспокойство. Поскольку эти фундаменты состоят из удлинений и свинцовых секций, они идеально подходят для любых ситуаций, когда необходим низкий или ограниченный доступ.
Спиральные винтовые сваи – идеально подходят для мягкого грунта
Эти фундаменты обычно не требуют земляных работ при установке. Однако, если они используются для поддержки существующей конструкции, неглубокие используются для обнажения существующих фундаментов. Использование этих свай поможет устранить необходимость в каких-либо насосах, а также снизит затраты.
Винтовые сваи могут быть установлены под любым углом
Обычно они устанавливаются вертикально, но на самом деле их можно устанавливать под любым углом в соответствии с требованиями проекта. Установка на тесто обеспечит дополнительное сопротивление, если это необходимо.
Это так просто.
Очень универсальная система
Уникальной особенностью наших свай является их способность увеличивать несущую способность за счет изменения конфигурации винтовых/винтовых элементов.
Как упоминалось ранее в руководстве, использование этой опции дает экологические преимущества. Сваи устанавливаются на несколько лет, прежде чем их удаляют и используют кто-то другой. Высококачественная сталь используется для экономии энергии и обеспечивает общее сокращение выбросов углекислого газа. Поэтому неудивительно, что это выбор номер один для многих инженеров.
Как видите, у таких фундаментов есть множество преимуществ. В нынешних экономических условиях предприятия, в том числе инженеры, ищут пути снижения затрат, и этот вариант является ответом, которого они ждали.
Хотите узнать, помогут ли наши варианты фундамента вашему проекту? Поговорите с представителем, который будет более чем готов помочь.
Установка в любую погоду, можно использовать вблизи деревьев и быстро установить то, что не нравится в наших винтовых сваях.
