Типы цоколей
При выборе светодиодной лампы или светильника всегда необходимо обращать внимание на тип ее цоколя, иначе она может не подходить патрону светильника.
При проектировании светодиодных ламп, учитываются уже существующие виды цоколей. Поэтому для замены традиционной лампы на светодиодную нужно всего лишь подобрать лампу с подходящим цоколем.
У цоколей своя система обозначений. Она состоит из нескольких элементов:
Первая буква указывает на тип цоколя:
- E — резьбовой цоколь (Эдисона)
- G — штырьковый цоколь
- R — цоколь с утопленным контактом
- B — штифтовой цоколь (байонет)
- S — софитный цоколь
- P — фокусирующий цоколь
Число указывает диаметр соединительной части цоколя или расстояние между штырьками.
Строчные буквы показывают количество контактных пластин, штырьков или гибких соединений:
- s — один контакт
- d — два контакта
- t — три контакта
- q — четыре контакта
- p — пять контактов

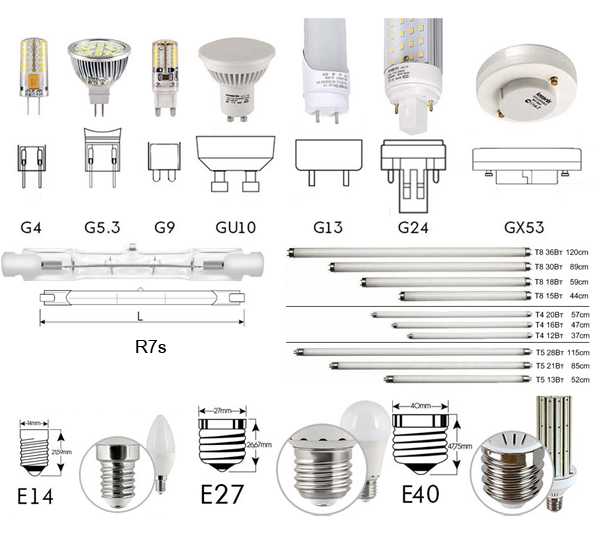

Типы цоколей и их обозначения
| E 27 IEC 7004-21 DIN 49620 |
E 14 IEC 7004-21 DIN 49615 |
G 13 IEC 7004-51 DIN 49653 T1 |
G 12 IEC 61(7004-63) |
2 G11 IEC 7004-82 |
2 G 10 IEC 7004-118 |
GU 5. 3IEC 7004-109 |
B 15 d IEC 7004-11 DIN 49721 |
R7s-7 IEC 7004-92 DIN 49750 |
RX 7 s RX 7 s-24 IEC 61-1 DIN 49640 |
G 23 IEC 7004-69 |
G 24 d-1 IEC 7004-78 |
| G 24 d-2 IEC 7004-78 |
G 24 d-3 IEC 7004-78 |
GX 24 d-3 IEC 7004-78 |
GX 24 d-2 IEC 7004-78 |
GX 24 q-3 IEC 7004-78 |
GX 24 q-4 IEC 7004-78 |
Социальные кнопки для Joomla
Типы цоколей ламп
При выборе лампочки необходимо обращать внимание на тип ее цоколя, иначе она может попросту не подойти к патрону светильника.
Какими бывают цоколи лампочек и как разобраться в существующем многообразии цоколей разного типа.
Существую следующие типы цоколей:
1) Первая буква указывает на тип цоколя:
E – резьбовой цоколь (Эдисона)
G – штырьковый цоколь
R – цоколь с утопленным контактом
B – штифтовой цоколь (Байонет)
F– цоколь с одним штырьком
a – цилиндрический штырёк
b – рифленый штырёк
c – штырёк специальной формы
S – софитный цоколь
K – цоколь с кабельными соединениями
H – цоколь для ксеноновых ламп
P – фокусирующий цоколь
T – телефонный цоколь
W – основание, в котором электрический контакт с патроном осуществляется непосредственно через токовые вводы, расположенные на стеклянном основании лампы.
2) Число в обозначении цоколя указывает диаметр соединительной части или расстояние между штырьками.
3) Строчные буквы на конце показывают количество контактных пластин, штырьков или гибких соединений (только для некоторых типов):
s – один контакт
d – два контакта
t – три контакта
q – четыре контакта
p – пять контактов
4) Иногда к первой букве добавляется еще одна буква, уточняющаяя (для некоторых типов):
U – энергосберегающая лампочка;
V – цоколь с коническим концом;
A – автомобильная лампа.
Светодиодные лампы имеют стандартные цоколи, которые подходят к большинству применяемых в быту патронов.
Резьбовой цоколь Е (Эдисона):
Цоколь Е10 – это самый маленький из резьбовых цоколей. Каждый из нас в детстве наверняка вворачивал миниатюрные лампочки с этим цоколем в елочные гирлянды.
А еще они применяются в карманных фонарях.
Цоколь Е14 – так называемые «миньоны» для миниатюрных классических ламп, чаще всего используемых в небольших светильниках, бра и люстрах. Современные светодиодные лампы также изготавливаются в таком цоколе, ими можно заменить любую стандартную лампу накаливанию, при этом произойдет существенная экономия электроэнергии. Их отличает наибольшее разнообразие типов: грушевидная, свечеобразная, каплевидная, шарообразная, зеркальная и др.
Цоколь Е27 – осветительные приборы с таким цоколем наиболее распространены, они подходят под стандартные патроны, которые установлены в каждом помещении. Светодиодные лампы с таким цоколем максимально напоминают стандартные и привычные нам лампы накаливания, они подойдут к любому светильнику с аналогичным патроном. Можно также приобрести лампы с цоколем Е26, который предназначен для напряжения в 110 В.
Цоколь Е40 – цоколь «голиаф». Используется в основном в уличных светильниках, и для освещения производственных помещений.
При замене обычной лампы на светодиодную с аналогичным цоколем, вы сэкономите затраты на электроэнергию в 10 раз, и получите лампу с долгим сроком службы – более 10 лет.
Штыковой цоколь G:
Штырьковый цоколь G использовался ранее для установки трубчатых люминесцентных ламп. Здесь для соединения лампы и патрона используется штыревая система. Цифрой обозначается расстояние между контактами. Буквы U X Y Z указывают на модификацию конструкции. Такие цоколя не являются взаимозаменяемыми!
Цоколь G13 – В серии светодиодных ламп созданы трубки Т8 и Т10, которые идеально подходят для установки в патрон G13. На эти лампы легко заменить ранее использовавшиеся люминесцентные лампы. Помимо общего цоколя светодиодные трубки имеют схожий внешний вид с люминесцентными.
Цоколь G53 – Наиболее актуальной заменой галогенных ламп для освещения эксклюзивных бутиков является светодиодная лампа с цоколем G53, она обеспечивает яркий и приятный цвет, показывая товар в самом привлекательном свете.
Цоколь GU10 – имеет утолщения на концах контактов для поворотного соединения с патроном. Такой вид цоколя имеют стандартные потолочные светильники. В серии светодиодной продукции с таким цоколем можно приобрести лампы серии GL-BR.
Цоколь GU5,3 – наиболее часто встречается в галогеновых лампах накаливания MR16. Такой цоколь используется в ювелирных магазинах, для освещение витрин, подсветки для картин, акцентного освещения, в мебельных светильниках, в подвесных и натяжных потолках. Светодиодные лампы с таким цоколем представлены достаточно широкой линейкой, поэтому они смогут полноценно заменить галогенные лампы.
Штифтовой цоколь B:
Этот вид ламповых цоколей появился в процессе эволюции конструкции Эдисона. Он был разработан для того, чтобы ускорить процесс замены лампочек и сделать их более компактными. В его основе — пара симметрично расположенных круглых боковых штифтов, которые вставляются в соответствующие им прорези патрона.
Затем цоколь фиксируют, прокручивая на четверть оборота.
Цоколь ВА – разновидность штифтового цоколя лампы накаливания, применяемая в автомобилях. Этот подтип обладает несимметричными боковыми контактами, что позволяет закрепить лампу в патроне определённым образом и сфокусировать световой поток автомобильных фонарей, фар, навигационных судовых огней и т.д.
Цоколь с утопленным контактом R:
Помимо основных, существуют достаточно редкой встречающиеся такие типы цоколей, как цоколь с утопленным контактом R. Основные представители ламп с цоколем R7s – кварцевые галогенные лампы. Они используются в осветительных установках высокой интенсивности. Такие лампы маленькие и легкие, их применяют в сетях переменного тока 220 В, 50Гц. Обратите внимание, после обозначения цоколя R7s, указываются цифры: 78 или 118. Они показывают общую длину лампы в мм.
Софитный цоколь S:
Софитный двусторонний цоколь S как правило применяется в светильниках для освещения ванных комнат, подсветке зеркал или сценическом оборудовании.
Цифрами обозначают диаметр корпуса (S6, S7, S8,5).
Фокусирующий цоколь P:
Применяется для прожекторов, фонарей, кинопроекторов, навигационных огней и т.д. Этот цоколь лампы накаливания содержит в себе сборную линзу, которая и направляет поток света в нужную сторону. Цифры обычно обозначают диаметр фокусирующего фланца или части цоколя, на которой горизонтально устанавливается лампа.
Телефонный цоколь Т:
Эти цоколи подходят лампочкам подсветки, пультов, мнемосхем и т.д. Цифры означают измеренную по контактным пластинкам внешнюю ширину.
Цоколь типа W:
В случае такого цоколя контакт с патроном происходит прямо через токовые вводы, которые расположены на стеклянном основании лампы. Цифрами обозначают общую толщину стеклянной части с одним токовым вводом. Далее следует знак умножения и ширина основания цоколя в миллиметрах.
На сегодняшний день существует так же ряд нестандартных цоколей, используемых в некоторых проекционных лампах, цоколь с кабельным соединением (К), а так же специальные цоколи для ксеноновых ламп, обозначаемые буквой Н и цифрами в соответствии с модификацией.
При создании светодиодных ламп были учтены различные варианты цоколей. Светодиодные лампы производятся под самые распространенные различные виды патронов. Поэтому решив заменить любую из ранее используемых вами ламп, вам не составит труда найти аналогичную замену в линейке светодиодных ламп с подходящим для вас цоколем.
Объяснение размеров цоколя лампы накаливания
Каждый осветительный прибор имеет свои требования к размеру и форме цоколя лампочки, и ваша лампочка будет работать хорошо только тогда, когда она полностью совместима с патроном светильника. В этом случае, всякий раз, когда вы собираетесь купить новую лампочку, сначала проверьте ее упаковку, чтобы узнать размер цоколя, который у нее есть. И чтобы помочь вам узнать, какой размер цоколя лампочки вам нужен для различных ситуаций и светильников, мы кратко рассмотрели распространенные типы цоколей ниже.
Купить на Amazon лампочки lohasled
СОДЕРЖИМОЕ:
Как узнать размер цоколя лампочки?
Какие распространены типы цоколей ламп?
Не знаете, какой цоколь у лампочки должен быть на замену? Все, что вам нужно сделать, это измерить цоколь лампочки перед покупкой, так как это поможет вам убедиться, что новая лампочка, которую вы выберете, подойдет к вашему светильнику.
Обычно колба с винтовым цоколем или байонетным цоколем измеряет диаметр цоколя, а штифтовое цоколь измеряет расстояние между двумя штифтами. Все виды цоколей лампочек измеряются в миллиметрах. Для лучшего понимания возьмем в качестве примера цоколь лампы e26, это типичный винтовой цоколь, «26» относится к диаметру цоколя 26 мм.
В наши дни лампочки разработаны с различными цоколями, совместимыми с различными типами розеток и осветительных приборов. Среди них есть четыре наиболее распространенных типа основания, включая винтовое основание Эдисона, байонетное основание, основание с двумя штифтами, основание с поворотом и замком. Ниже приведены подробности о них.
Винтовые цоколя Эдисона являются наиболее распространенными типами цоколей, поскольку сегодня они также используются в самых популярных светодиодных лампах. Вот почему светодиодные лампы являются отличной альтернативой традиционным лампам накаливания.
Буква «E» означает ввинчиваемый стиль Эдисона в честь великого изобретателя, а цифра обозначает диаметр основания. Среди них цоколь E26 и цоколь E12 являются наиболее знакомыми нам цоколями ламп, которые также называются средними цоколями и цоколями канделябров. Остальные Е11, Е14, Е39., E40 и т. д. Обратите внимание, что большинство цоколей Edison являются цоколями с одним контактом, но некоторые из них являются цоколями с двойным контактом, в конце которых добавляется буква «d», например E26d, который обычно используется для трехходовых ламп.
С диаметром основания 26 мм они являются наиболее часто используемыми лампочками в Северной Америке. Когда вы вводите E26 для поиска лампочек в Интернете, вы можете увидеть, что существует множество светодиодных лампочек с различными функциями, таких как освещение от заката до рассвета, желтые жучки, умные лампочки и т. д. Это самые распространенные светодиодные лампочки, которые могут удовлетворить ваши различные потребности в освещении с низкой мощностью.
| е26 умная лампочка | Лампа накаливания e26 от заката до рассвета | Желтая светодиодная лампа e26 | Смарт-дооснащение e26 | Светодиодная лампа дневного света e26 | |
|---|---|---|---|---|---|
| Цена | 21,99 $/2 упаковки | 25,99 $/4 упаковки | 19,99 $/4 упаковки | 25,99 $/уп. | 29,99 $/4 упаковки |
| Люмен | 450ЛМ | 500лм | 450ЛМ | 680ЛМ | 2500ЛМ |
| Вт (Замена Ватт) | 8 Вт (эквивалент 60 Вт) | 6 Вт (эквивалент 40 Вт) | 5 Вт (эквивалент 40 Вт) | 10 Вт (эквивалент 65 Вт) | 23 Вт (эквивалент 150–200 Вт) |
| Светлый | RGB и Холодный белый | Дневной белый | Оранжево-желтый | RGB и Перестраиваемый белый | Дневной белый |
| Цветовая температура | 2700К-6000К | 5000К | 2000К | 2000К-9000К | 50000К |
| Форма | А19 | А19 | А15 | Раунд | Свеча |
| Основные функции | Управление голосом и приложением | Автоматическое включение или выключение | Обеспечьте достаточное освещение, не привлекая жуков | Украшение Управление голосом и приложением | Свет загорается мгновенно при включении |
| Диммируемый | √ | × | × | √ | × |
По сравнению с лампочкой е26 размер цоколя лампочки е12 меньше.
| е12 умная лампочка | Лампа накаливания e12, меняющая цвет | Старинная лампочка накаливания e12 | Старинная лампочка накаливания e12 | Декоративная цилиндрическая лампа e12 | |
|---|---|---|---|---|---|
| Цена | 26,99 $/2 упаковки | 29,99 $/2 упаковки | 22,99 $/6 шт. | 29,99 $/6 шт. | 18,99 $/3 упаковки |
| Люмен | 450ЛМ | 810ЛМ | 400лм | 600лм | 1100ЛМ |
| Вт (Замена Ватт) | 5 Вт (эквивалент 40 Вт) | 9 Вт (эквивалент 60 Вт) | 4 Вт (эквивалент 40 Вт) | 6 Вт (эквивалент 60 Вт) | 12 Вт (эквивалент 100 Вт) |
| Светлый | RGB и Холодный белый | RGB и Перестраиваемый белый | Теплый белый | Теплый белый | Теплый белый |
| Цветовая температура | 2700К-6000К | 2700К-9000К | 2700К | 2700К | 2700К |
| Форма | Свеча | А19 | СТ48 Угол луча: 330° | Свеча | Свеча |
| Основные функции | Управление голосом и приложением | Управление голосом и приложением | Украшение | Украшение | Украшение |
| Диммируемый | √ | √ | √ | × | × |
Штыковая база получила свое название от того же действия, которое солдаты используют для установки штыков на свои винтовки.
У большинства байонетных лампочек по обеим сторонам цоколя есть штифт, который при повороте фиксируется в патроне. Обычно используются основания B22, B15, номер относится к диаметру основания. Обратите внимание, что некоторые байонетные базы являются одноконтактными (SC), а другие — двойными контактами (DC). Это означает наличие одной или двух точек контакта для электрического подключения.
Другим распространенным типом цоколя является двухштырьковый цоколь, который традиционно используется для люминесцентных и светодиодных ламп. Каждая лампочка с двухконтактным цоколем имеет два контакта, которые торчат из цоколя и подключают лампочку к напряжению, затем электрический ток течет через контакты в лампочку, излучая свет. Все двухштыревые базы обозначаются буквой «G», за которой следует цифра. «G» восходит к оригинальной лампочке из стекла, а цифра указывает на расстояние между двумя штырьками в миллиметрах.
Обычными являются лампы G4 и G9.луковицы. В некоторых случаях за цифрами следуют буквы, указывающие, сколько контактов у лампочки, «S»: одноконтактный; «D»: двухконтактный; «Т»: трехконтактный; «Q»: четырехконтактный.
Возможно, вы слышали о базе GU10 и базе GU24, они обычно представляют собой базы с поворотом и замком. Также из основания торчат два штифта, что-то вроде двухштырькового основания. Чтобы установить эти лампочки, вам нужно вставить штифты в отверстия в патроне, затем повернуть и зафиксировать их на месте. Доступны лампы CFL и LED. Число, следующее за буквой, указывает расстояние между двумя контактами.
Зная тип и размер цоколя лампы, вы можете быть уверены, что получите именно ту лампу, которая вам нужна. Кстати, патроны и цоколи светодиодных ламп изготавливаются по тем же стандартам, что и галогенные лампы, лампы накаливания, компактные люминесцентные лампы и другие традиционные лампы.
Замена существующих лампочек на светодиоды — отличный вариант с меньшим энергопотреблением и большей защитой окружающей среды.
Руководство по размерам, формам и кодам лампочек.
Хотите добавить изюминку в дизайн освещения вашего дома? Навигация по бесконечным вариантам может показаться сложной, а также пытаться скоординировать стиль и функциональность. Тем не менее, у нас есть информативное руководство по размеру лампочки, которое поможет вам сделать правильный выбор.
Для начала давайте научимся различать разные лампочки. Каждый тип имеет уникальные характеристики, представленные буквой или серией букв и цифрой, называемой кодом лампочки. Эти коды указаны на упаковке и помогут вам определить, подходит ли тип лампы для вашего светильника.
Буквы в коде лампы указывают на ее форму и особенности, такие как тип отражателя. Цифры в коде лампы указывают размер основания, измеренный в миллиметрах или восьмых дюймах, в зависимости от лампы. Возьмите A19, например: буква «А» означает, что лампа имеет стандартную бытовую форму, а «19» означает, что размер цоколя составляет 19/8 дюйма.
Наиболее распространенные формы лампочек, которые вы увидите, включают:
- A для стандартных бытовых/произвольных
- C для свечи
- R для отражателя
- MR для лампы с многогранным рефлектором или кварцевой рефлекторной лампой
- PAR для параболического алюминизированного отражателя
- G для глобуса
- T для трубы
Цоколь для лампочек также бывает разных размеров. Они идентифицируются по коду цоколя лампочки, где буква обозначает форму цоколя, а число обозначает размер. Если вы не уверены в совместимости цоколя вашей лампы, обратитесь к продавцу за советом по поиску наилучшего варианта.
Наиболее распространенные размеры цоколей ламп включают:
- Стандартный средний размер, винт в цоколе обычного размера: E26 или E27
- Канделябр, винт меньшего размера в основании: E12
- Промежуточный: E17
- Bi-pin, штыревая база с двумя точками контакта: G4 или GU24
- Основание Twist-And-Lock: GU10
Чтобы получить полезный инструмент для быстрого выбора, ознакомьтесь с нашей таблицей размеров лампочек! Теперь давайте рассмотрим коды формы лампочки, которые вы, скорее всего, увидите.
Лампы типа A: A15, A19, A21, A25
Лампы группы A широко используются в бытовом освещении. Они хорошо работают в различных бытовых приборах, освещении прихожей, потолочных вентиляторах и многом другом. Обычно они совместимы со средними винтовыми основаниями (E26 и E27) или основанием канделябра (E12). Вы, скорее всего, увидите A19, что является стандартным размером лампочки. Однако A19 чаще заменяют CFL Twist или Spirals из-за их повышенной энергоэффективности.
КЛЛ обычно имеют спиралевидную конструкцию и потребляют минимальное количество энергии для более мягкого свечения. Они, как правило, более экономичны, чем люминесцентные лампы, но содержат ртуть и могут занять некоторое время, чтобы прогреться до полной яркости.
Лампы типа B и C: B10, C7, C9, C15, CA10
Лампы групп B и C напоминают по форме пламя свечи и могут называться лампочками-свечами. Они часто встречаются в люстрах, настенных бра, акцентных или подвесных светильниках и других декоративных приспособлениях.
Как и у ламп в группе А, их наиболее распространенными типами цоколей являются средние винтовые цоколи E26 и E27, цоколь канделябра E12, а также цоколь E17.
Лампы типа BR: BR20/R20, BR30, BR40
Лампы групп R и BR включают отражатели и выпуклые отражатели соответственно. Хотя они не так распространены, как A19, вы все равно можете увидеть эти лампы дома в качестве уличных прожекторов или встроенного освещения. Наиболее распространены лампы BR30 и R20, и они обычно соединяются с цоколями E26 или E27.
Лампы типа PAR: PAR16, PAR20, PAR30, PAR36, PAR38
Групповые лампы PAR обычно используются для наружного освещения, например лампы BR. PAR, параболический алюминизированный отражатель, как правило, представляют собой лампы с более высокой мощностью, которые могут дать много света. Основное различие между лампами PAR и BR заключается в их направленности: лампы BR обеспечивают более широкий размыв, в то время как лампы PAR могут давать более сфокусированные лучи.
Наиболее распространенные типы оснований включают E26 и E27, а также основание с резьбовым штифтом G53.
Лампы типа MR: MR11, MR16
В группе MR лампы излучают концентрированный пучок направленно сфокусированного света и могут быть разных цветов. Из-за этого многогранные отражатели широко используются в трековых светильниках, встраиваемых светильниках, столах и витринах. Обычно они используют системы проводки низкого напряжения, что делает их отличным выбором для ландшафтного дизайна, например, освещения дорожек и подъездных путей, освещения беседок и освещения асфальтоукладчика. Из этой группы вы, скорее всего, увидите MR16 в помещении из-за их элегантного стиля и возможностей прожектора. Наиболее распространенными типами цоколей для ламп MR в низковольтных системах переменного/постоянного тока являются двухштырьковые GX5.3 или двухштырьковые GZ4, а также двухштырьковые GU10 для 120-вольтовых систем.
Лампы типа LFL и T: T: T7, T8, T10, T12, T14; LFL: T5, T8, T12
Групповые лампы T и LFL, относящиеся к трубчатым и линейным люминесцентным лампам соответственно, включают в себя специальные и винтажные лампы.
Вы также, вероятно, увидите T8 или T12 в прачечной, на кухне или в гараже. Обычно они имеют магнитные или электронные балласты, которые помогают ограничить величину тока в электрической цепи. Как правило, они флуоресцентные и потребляют очень мало энергии, обеспечивая оптимальную яркость с четким белым свечением, продолжающимся до 20 000 часов. Тем не менее, гибридные замены светодиодных ламп в последнее время стали более популярными из-за их повышенной эффективности. Лампы T-группы чаще всего соединяются со средними винтовыми основаниями E26 и E27, цоколями для канделябров E12, цоколями E17, байонетными цоколями BA15D или двухштырьковыми цоколями G13.
Лампы типа G: G11, G14, G16/G50, G60, G25, G80, G30
Наконец, лампы группы G или шаровые лампы обычно используются в эстетических целях. Вы можете узнать G30 как светильник для туалетных столиков. Они обычно встречаются в винтажных стилях, которые идентифицируются по антикварной нити в центре и могут добавить изюминку любому светильнику.
