Как штробить стены под проводку своими руками

Одним из этапов капитального ремонта в современной квартире или доме является частичная или полная замена электрической проводки. Монтаж розеток и выключателей в местах, где раньше их не было, а также установка дополнительных источников света требует прокладки новых проводов. Чтобы кабели не портили интерьер и не создавали угрозу пожарной безопасности, их рекомендуется спрятать в стене. Для новых ответвлений домашней электрической магистрали нужно штробить канавки, и, если вы не хотите тратить деньги на услуги профессиональных электриков, делать это придется самостоятельно. В этой статье мы разберемся, как штробить стены под проводку, осветим нюансы этой процедуры, а также ответим на вопрос, какими инструментами лучше это делать.

Содержание

• Штробление стен для прокладки проводов: основные нюансы
• Штробление стен из газобетона и кирпича
• Разметка стен и подготовка их к работе
• Каким инструментом лучше штробить стены?
  • Штробление стен молотком и зубилом
  • Как сделать штробу с помощью перфоратора?
  • Штробление стены болгаркой
  • Прорезание электрической канавки штроборезом
• Заключение

Штробление стен для прокладки проводов: основные нюансы

Прежде чем штробить стены своего дома под проводку, нужно взять в руки карандаш, лист бумаги и составить подробный план разводки, в котором будет предусмотрено размещение всех электрических элементов – от ламп до выключателей и розеток. Также нужно учитывать материал, из которого построено здание (газобетон, кирпич, дерево), и подобрать инструмент, который наилучшим образом подойдет для обустройства штробы под электрическую проводку.

Распределение электропроводов в стенах зданий регламентируется строительными нормами и правилами, которые нужно изучить хотя бы ознакомительно, поскольку их невыполнение может стать причиной нарушения электробезопасности при выполнении работ. Общие положения этих документов таковы:

• Штробить стену для прокладки проводов следует таким образом, чтобы канавка была направлена строго вертикально либо горизонтально.

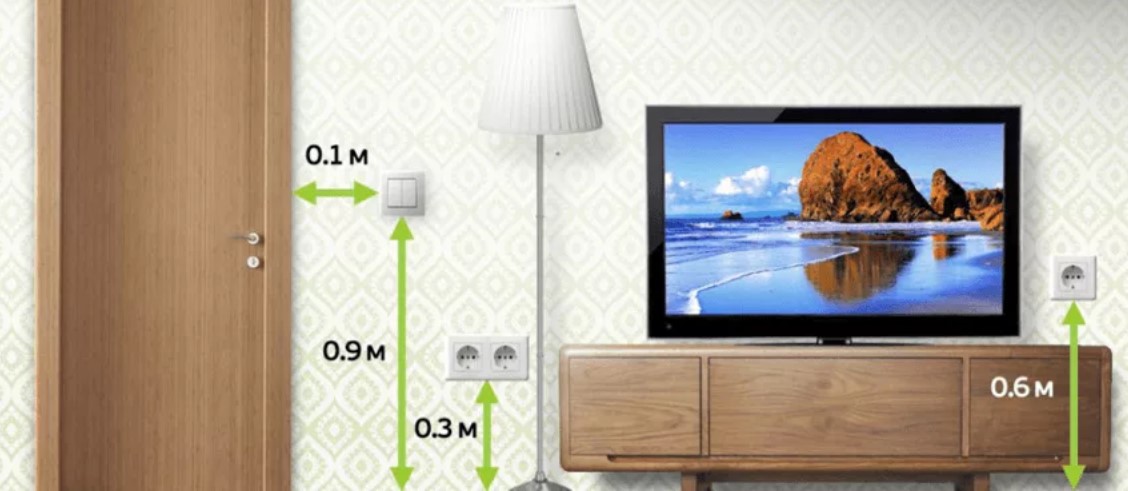

• Вертикальная штроба должна находиться на расстоянии не меньшем, чем 0,1 м, от стеновых проемов.

Расстояние от электрической канавки до газовой магистрали должно составлять 0,4 м или более.

• Горизонтальная канавка должна находиться от потолков не менее, чем в 0,15 м.
• Показатели глубины и ширины штробы не должны быть более 0,025 м, а ее максимальная непрерывная длина не должна превышать 3 м.
• Разводка не должна иметь большого количества поворотов на пути кабеля к электрическим элементам от распределительных коробок. Более одного углового перехода использовать не рекомендуется.
• Прокладывать горизонтальные штробы в несущих стенах запрещается.

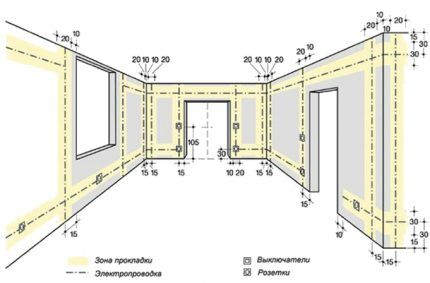

Планировку разводки необходимо составлять, руководствуясь вышеперечисленными правилами – это позволит провести ее в соответствии с действующими нормативами и без нарушения требований безопасности. Когда электрическая разводка спланирована, можно переходить к следующему этапу работ, на котором производится штробление стен под проводку своими руками.

Штробление стен из газобетона и кирпича

Газобетон отличается очень высокой прочностью, поэтому использование для работы с ними зубила и молотка трудно назвать разумным решением. На вопрос – чем проштробить бетонную стену – мы можем ответить: лучше всего штроборезом. Он позволит прорезать канавку в стене под проводку без пыли, с минимальными временными и трудовыми затратами. Но если вы, как и большинство обычных хозяев, не располагаете такой возможностью, воспользуйтесь перфоратором или болгаркой.

Кирпич – наиболее удобный материал для этой работы. Смесь цемента и песка, которая используется для связи элементов кирпичной стены, легко может быть выбита даже с помощью зубила и молотка, поэтому обустройство горизонтальной штробы не занимает много времени. А вот пробивание вертикальной канавки будет более сложным, поскольку в этом случае придется работать непосредственно с кирпичами.

Разметка стен и подготовка их к работе

Перед началом штробления необходимо выяснить, нет ли на планируемом маршруте прокладки скрытых электрических кабелей. Сделать это можно с помощью специального прибора – трассоискателя, который быстро определит местонахождение провода. Так вы сможете избежать риска, что во время работы инструмент попадет в кабель, находящийся под напряжением.

После этого стену нужно разметить по маршруту прокладки будущей штробы.

Начинать разметку следует от распределительной коробки, а затем вести ее к местам будущей установки электрических устройств (розеток, светильников, выключателей).

Перед тем как проштробить стену, возьмите влажную ткань и закройте ей дверные проемы, чтобы пыль не разлетелась по всему помещению.

Каким инструментом лучше штробить стены?

Сделать штробу можно при помощи следующих инструментов:

• Зубило и молоток. Это самый старый и наиболее дешевый способ, однако он связан с большими затратами времени и сил.
• Перфоратор, ударная дрель. Прокладка штробы этим инструментом в бытовых условиях производится наиболее часто.

• Электрическая болгарка. Этот агрегат позволяет сделать наиболее ровную канавку, но при этом его использование имеет существенный побочный эффект, связанный с сильным запылением рабочего помещения.
• Штроборез. Проштробить стену под проводку этим инструментом проще и удобнее всего, но люди, чья работа не связана с частым выполнением процедуры штробления, приобретают его крайне редко из-за высокой цены аппарата и узкой сферы использования.

Порядок выполнения этой операции одинаков, независимо от того, какой инструмент для работы вы выберете.

Штробление стен молотком и зубилом

Как было сказано выше, пытаться прорубить этими инструментами канавку для электропроводки в бетонной стене не стоит – такая работа будет очень долгой и утомительной. Но справиться ими с кирпичной стеной вполне реально. Производится эта процедура в следующем порядке:

• Зубилом углубить верхний и нижний край разметки.
• Поставив зубило поперек будущей штробы и нанося по нему удары молотком, выбить верхний слой сердцевины канавки.
• Снимая слои поочередно, углубить борозду на 2-2,5 см, пройдя зубилом и молотком по всей ее длине.

Когда канавка будет готова, из нее нужно удалить пыль и обработать грунтовкой. Когда она высохнет, уложить внутрь кабель, после чего зашпаклевать борозду (также можно заделать ее штукатуркой или гипсом).

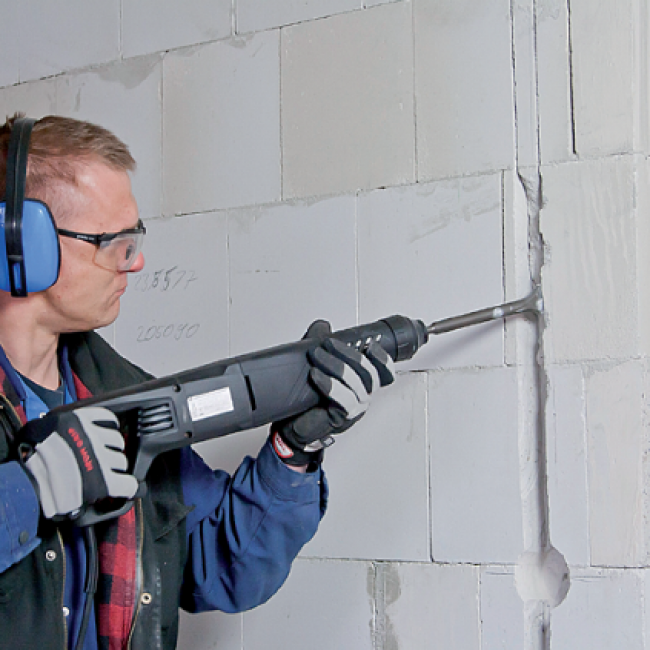

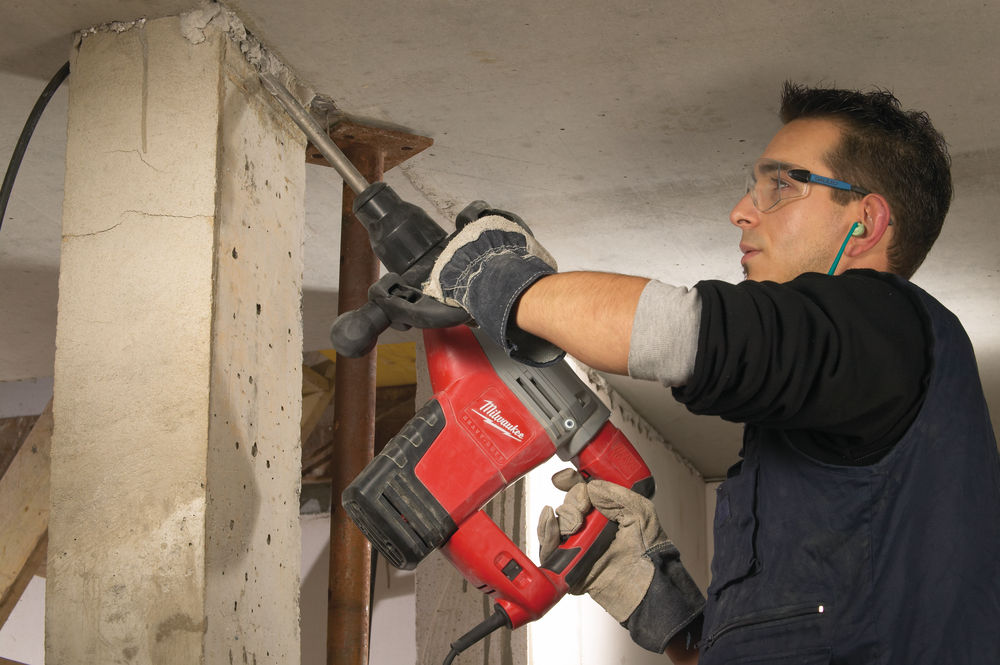

Как сделать штробу с помощью перфоратора?

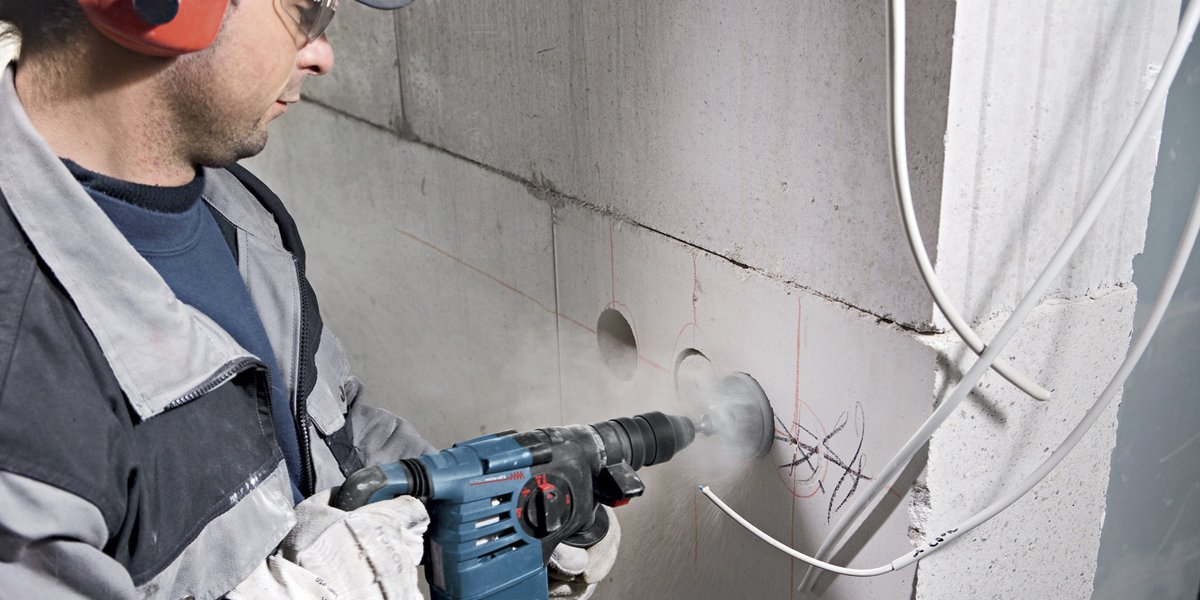

Перфоратором можно как штробить бетонную стену, так и проделывать электрическую канавку в кирпичной. Существуют специальные насадки, предназначенные для этой работы, одна из которых называется широким буром, а другая – лопаткой. Порядок действий при этой процедуре следующий:

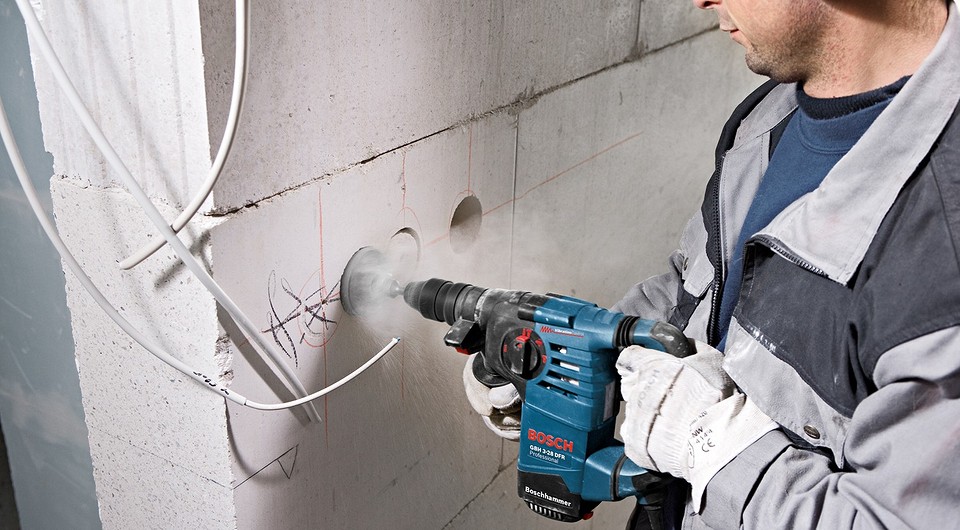

• При помощи перфоратора с широким буром просверлить вдоль сделанной разметки отверстия глубиной 2-2,5 см. Расстояние между соседними лунками должно составлять 1-1,5 см.

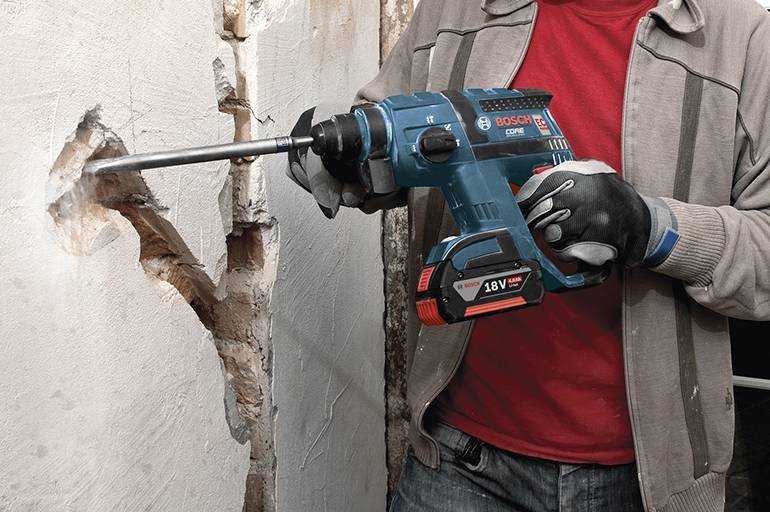

• Сменить насадку на перфораторе, установив вместо бура лопатку.
• Проделать борозду, проходящую через все углубления. В нее будет укладываться провод.

Подробнее про штробление перфоратором на видео:

Преимуществом этого способа является скорость работы. Недостатком является то, что перфоратор не позволяет сделать ровную канавку, и проделанная штроба будет иметь рваные края.

Штробление стены болгаркой

Посредством этого инструмента можно с легкостью проделать электрическую канавку в любой стене – бетонной, кирпичной, покрытой штукатуркой. Для этих работ на болгарку надевается диск, имеющий алмазное напыление. Штробление производится в следующем порядке:

• Сделать при помощи болгарки в стене два параллельных надпила по всей длине нанесенной разметки. Глубина прорезанных линий и расстояние между ними должны быть приблизительно одинаковыми – 2-2,5 см.
• Перфоратором удалить из получившейся канавки центральную часть. Если перфоратора у вас нет, можно воспользоваться молотком и зубилом.

Достоинство этого метода заключается в том, что полученная штроба имеет практически идеально ровные края. Недостаток – огромное количество пыли, образующейся при работе.

Чтобы она не покрыла всю комнату, желательно воспользоваться помощью другого человека, который во время работы болгарки будет держать всасывающий шланг работающего пылесоса около среза.

На видео пример штробления с поливом:

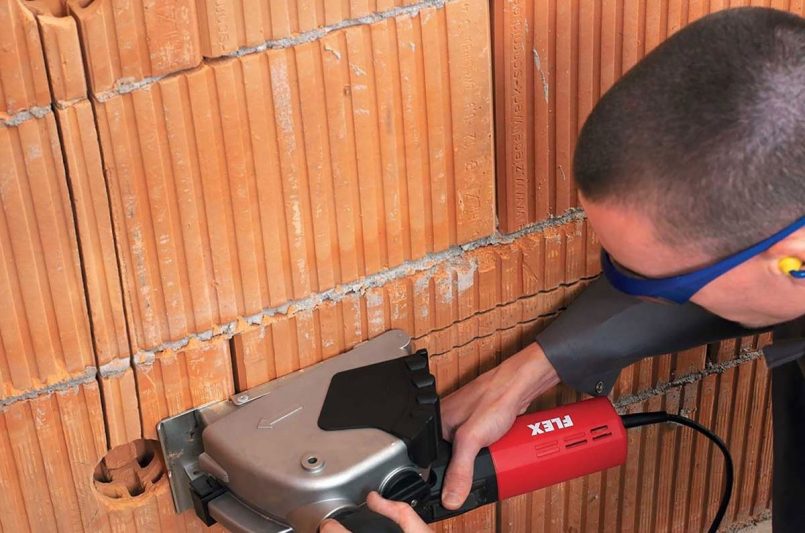

Прорезание электрической канавки штроборезом

Этот инструмент похож на усовершенствованную болгарку. Он оснащен двумя алмазными дисками, которые можно зафиксировать друг от друга на нужном расстоянии. Они закрываются кожухом, который не позволяет пыли разлетаться по комнате, и предотвращает биение штробореза об стену.

Регулировка положения дисков, которая предусмотрена конструкцией аппарата, позволяет изменять ширину и глубину проделываемой канавки. Кроме того, кожух инструмента оборудован отводом, к которому во время работы подсоединяется пылесос. Таким образом, пыль, образующаяся при работе, будет напрямую поступать в мешок для сбора мусора, что позволит сохранить помещение в чистоте.

Штроборез позволяет в кратчайшие сроки, а кроме того, без пыли прорезать канавку в стене, после чего из нее останется только удалить сердцевину. Как и в случае с болгаркой, это можно сделать дрелью с отбойником, или молотком и зубилом.

Про работу штроборезом на видео:

Заключение

В этом материале мы разобрались, как правильно штробить стену в комнате под электрическую проводку. Подобрав инструмент с учетом материала, из которого изготовлены стены, можно быстро справиться с этой работой, не запылив при этом комнату. Как вы могли убедиться, обладая современным инструментом и следуя приведенным рекомендациям, провести электропроводку в своем доме можно самостоятельно, не прибегая к услугам электриков.

Штробление стен под проводку: инструменты, правила

Один и распространенных способов монтажа электропроводки — скрытый. Это когда провода и кабели укладываются канавки, сделанные в стене, полу. Процесс проделывания канавок называют штроблением, а сими канавки — «штроба» или «шраба». Как правильно делать штробление стен под проводку, по каким правилам, какой использовать инструмент, и поговорим дальше.

Содержание статьи

• 1 Правила штробления
• 2 Инструмент для штробления и техники выполнения
• 3 Чем делать штробы в древесине
• 4 Чем проделать канавки под проводку в газобетоне
• 5 Штробление стен из кирпича
• 6 Можно ли штробить несущие стены
• 7 Штробление стен под проводку: порядок и техника безопасности

Правила штробления

Укладка проводки в штробу относится к закрытому способу монтажа. Оставшееся отверстие затем заделывается вровень со стеной, после чего наносятся отделочные материалы. То есть, потом сложно определить, где именно проходит проводка. С точки зрения эстетики это хорошо, но вот с практической точки зрения несет явные неудобства: при работах связанных со сверлением отверстий в стенах приходится учитывать, что где-то там находится проводка. Найти ее можно с помощью специальных детекторов проводки, но и сама прокладка должна быть предсказуемой. Для этого разработали ряд правил, которых надо придерживаться и в квартирах и в домах:

Это общие правила, которые касаются штробления стен под проводку.

Инструмент для штробления и техники выполнения

Есть дедовский метод — зубило и молоток, который не требует электричества, но занимает много времени и сил. Ударами по зубилу его острие вгоняют в стену, отковыривая некоторую часть материала. Затем процесс многократно повторяется. Скорость прокладки штробы таким способом очень низкая. Его более-менее успешно можно использовать при штроблении штукатурки. С любыми другими материалами будут большие проблемы.

Быстрее работа пойдет с электроинструментом:

• Оптимальный вариант — штроборез. Это специальный инструмент с двумя пильными дисками, выставляя которые задают параметры штробы. То есть, за один проход получаете две параллельные линии в стене. Между ними остается некоторое количество материала, но он потом довольно легко выбивается перфоратором со специальной насадкой — лопаткой. Преимущество работы с штроборезом — ровная штроба, отсутствие пыля, так как предусмотрена возможность подключения промышленного пылесоса. Недостаток — оборудование это очень дорогое, так что для разовых работ его приобретать не стоит. Выход — взять на прокат в специализированном магазине.

  Штроборез — дорогое, но эффективное устройство которое облегчает и ускоряет штробление стен под проводку

• Ручная циркулярная пила, угло-шлифовальная машинка (УШМ) или болгарка. Сделать распилы в стене можно и этим инструментом, но работать с ним на бетонной или кирпичной стене очень опасно. Любая неоднородность разрезаемого материала — камень, металл, пустоты — может привести к тому, что инструмент сорвется. При этом очень велика вероятность нанесения серьезной травмы. При работе с деревянными поверхностями лучше воспользоваться ручной дисковой пилой.
• Перфоратор. Этот инструмент используется обычно на завершающей стадии — между двух проложенных штроб материал удаляют или зубилом, или перфоратором с лопаткой. Можно, конечно сразу по намеченной линии откалывать куски стены, но при этом канавка получится кривой. Если вас это не пугает, можно работать так.

  Сначала делают параллельные канавки, затем середину удаляют

• Дрель. Это не самый лучший способ, но лучше чем штробить вручную зубилом. По намеченной линии насверливают недалеко друг от друга ряд отверстий большого диаметра. Большой глубины тут не требуется — не более 20 мм, так что времени много не занимает. Полученную цепочку отверстий при помощи перфоратора или зубила и молотка превращают в канавку.

Это все способы, которые применяют для штробления стен под проводку в бетонных или кирпичных стенах. При необходимости сделать канавки в древесине или пенобетоне есть определенные отличия.

Чем делать штробы в древесине

В принципе, можно работать всеми описанными выше инструментами, кроме перфоратора. Основное отличие — вместо долота используют стамески, но сама суть работы остается той же. Сначала делают два параллельных пропила, а древесину между ними удаляют стамеской.  Но кроме этих инструментов есть еще несколько специфических:

Так что для штробления в древесине возможностей больше. В данном случае, если есть один из этих инструментов, лучше работать им — они предназначены для дерева и наиболее удобны.

Чем проделать канавки под проводку в газобетоне

При кладке стен из газобетона или пенобетона, их приходится армировать. Арматуру укладывают в прорезанные канавки — штробы. Для этого есть специальный штроброез для газобетона. Это металлическая труба с ручкой и выступом на другом конце.

Штроборез для газоблоков

Процесс очень прост — надо тянуть инструмент, прижимая его к поверхности. Пено- газобетон легко поддается обработке, потому сложностей не возникает. Можно, конечно использовать циркулярку или УШМ, но пыли при этом будет в разы больше, что в помещении не радует.

Штробление стен из кирпича

Если речь идет о прокладке проводки в доме, где еще не проводились отделочные работы, то обычно на кирпичных стенах штробу не делают. Поверх стены закрепляют плоский кабель с жилами нужного сечения, который затем закрывается штукатуркой. Обычно она имеет толщину не менее 3 см, чего более чем достаточно для прокладки кабелей 3*2,5 или 3*4. Большие все равно редко используются.

Штрабы в кирпиче делать проще

Если же по каким-то причинам вас такой вариант не устраивает или хотите проложить кабели в гофрошланге, штробление стен под проводку происходит точно также и теми же инструментами что и для бетона. С той лишь разницей, что режется кирпич проще и быстрее.

Можно ли штробить несущие стены

По идее, при ремонте электропроводки в квартире, необходимо заказывать проект. При его разработке учитывается наличие и расположение несущих стен, и возможности прокладки в них штраб. В результате выдается план, на котором точно указано где и что надо прокладывать, какой ширины и глубины должна быть каждая канавка. Остается только выполнить все в точности.

По готовому проекту штробление стен под проводку делать безопасно

Если вы переживаете, насчет того, чтобы не повредить несущие стены во время работ, подайте запрос на разрешение в УК. Они должны поднять документы и посмотреть, насколько велик запас прочности в вашем доме. Скорее всего, разрешение дадут.

Но так мало кто делает. В основном рисуют план (если рисуют), потом его переносят на стены, и начинают работы. Если штробление стен под проводку проводится в таком порядке, в несущих стенах не делают канавки более 20 мм глубины и ширины и просто надеются, что ничего не повредят.

Штробление стен под проводку: порядок и техника безопасности

Так как прокладка проводки должна проводится по определенным правилам (описаны выше), то сначала стоит нарисовать план, продумать размещение всех розеток, выключателей. Желательно план рисовать в масштабе, делать это можно в специальных программах для черчения схем, а можно — на бумаге. Потом на стены переносятся точки, где устанавливаются розетки, выключатели, люстры, бра, распаечные коробки. После этого их соединяют в единую систему системой линий, по которым затем прокладывают штробы. После этого при помощи детектора проводки проверяете нет ли под проложенными трассами уже действующей проводки (если делаете ремонт), при необходимости вносите коррективы. Только после этого собственно начинается штробление стен под проводку.

Сначала можно при помощи дрели и специальной насадки — коронки подходящего диаметра — насверлить отверстия под установку подрозектриков и монтажных коробок. Потом можно приступать к штроблению.

Но стоит помнить, что проделывать канавки под проводку в стенах из кирпича, бетона, древесины — дело пыльное и шумное. Потому работать надо в отведенные для шумных работ часы — днем, в будни, с перерывом на обед — могут отдыхать маленькие дети.

Штробить стены надо в респираторе и защитной одежде

Перед началом работ в конкретном помещении, вход желательно завесить мокрой тканью — меньше будет лететь пыль. Работать надо в респираторе и очках, а лучше — надеть защитный щиток, который закроет все лицо (но от респиратора не отказывайтесь). Также стоит надеть плотную одежду, закрывающую руки и ноги — при работе отлетают частицы материала стен, и самые мелкие довольно ощутимо секут кожу, а глаза могут повредить серьезно.

Это основные правила безопасности при штроблении стен под проводку, но не стоит забывать еще и о правилах работы с электроинструментом, особенно таким, как УШМ и ручная циркулярная пила.

Еще один совет: после того, как развели проводку, тщательно измерьте все расстояния и нанесите их на план. Он пригодится вам во время ремонта или если будет необходимо что-то прибить/повесить в тех местах, где может проходить проводка.

как проштробить стену своими руками без пыли (120 фото)

Как правило, во время капитальных ремонтных работ в помещении производится перепланировка размещения выключателей, розеток и выводов под осветительные приборы. Это может быть частичная замена или же новая прокладка кабелей.

В стену под штукатурку можно спрятать любые системы коммуникации, имеющие размер не больше чем 1/3 от толщины слоя перекрытия.

Для достижения должного качества выполненных работ, нужно правильно подобрать инструменты для прокладки штробы.

Краткое содержимое статьи:

Инструменты для прокладки штроб

Молоток

Молоток и стамеску можно смело отнести к классическим инструментам. Но их можно использовать для работ не на каждой поверхности. Рыхлая и мягкая поверхность стен будет в самый раз, а вот использовать эти инструменты для штробления бетонной или кирпичной поверхности крайне сложно и трудоемко.

К недостаткам таких инструментов можно отнести высокие затраты труда, рабочего времени.  В окончательном результате штроба получается не ровная и разной глубины, что усложняет прокладку кабелей.

Перфоратор

Перфоратор, оснащенный специальной насадкой способен проложить штробы в стене любой плотности, будь то бетон или кирпич.

По окончании работы штроба получается слегка кривой и со рваными краями. Зачастую приходится дорабатывать ее до нужных размеров. Одним из основных недостатков штробления стен перфоратором можно отметить сильный шум превышающий норму.

Болгарка

Штробление стен болгаркой с алмазным диском, является более удачным вариантом. Она прокладывает штробу высокого качества за короткий промежуток времени. Это продуктивный и довольно простой вид работ, но все же недостатки есть. Во время работы, болгарка вырабатывает огромное количество пыли, которая очень вредна для человека.

Штроборез

Самым наилучшим вариантом для прокладки штроб под проводку, по праву считается штроборез. Он комплектуется сменными дисками и устройством для улавливания пыли. Единственным его недостатком, является высокая цена.

Советы профессионалов

Для прокладки проводки своими руками, следует прислушаться к советам профессионалов:

• Не стоит прокладывать проводку в плитах перекрытия, в несущих стенах и в швах расположенных горизонтально.
• При планировании проводки, следует помнить, что штробы должны быть расположены строго горизонтально или вертикально. Перед началом работ нужно разметить на стене места проводки при помощи уровня или отвеса.
• При горизонтальном штроблении нужно отступить от плиты перекрытия не меньше 15 сантиметров.
• Если конструкция от 8 см, штроба прокрадывается по самому короткому пути.
• Нельзя прокладывать проводку в углу, близко к оконным проемам и дверьми. Расстояние, которое следует отступить, приравнивается к 10 см.
• Если помещение уже было в эксплуатации, следует проверять стены на наличие кабеля под напряжением. Это можно проверить при помощи специальных искателей.

Какой бы способ для штробления стен под проводку не был бы выбран, нужно помнить, что связанные с этим работы выполняются в самом начале ремонта помещения. Высокий уровень пыли во время прокладки проводки очень опасен для организма человека.

Для того чтобы избежать большого количества запыленности, можно взять себе помощника, который будет во время работы смачивать места прокладки штроб, но нужно быть готовым к тому, что работа займет немного больше времени, так как мокрая поверхность бетона хуже поддается штроблению.

Если нет возможности освободить комнату от мебели, цветов, техники и так далее, следует их хорошо укутать. Так же при таких работах, очень нужен пылесос для строительного мусора и пыли.

Перед началом работ по штроблению стен следует посмотреть план укладки старой проводки. Если есть места пересечения старой и новой проводки, тогда старую проводку нужно или обойти, или отключить напряжение.

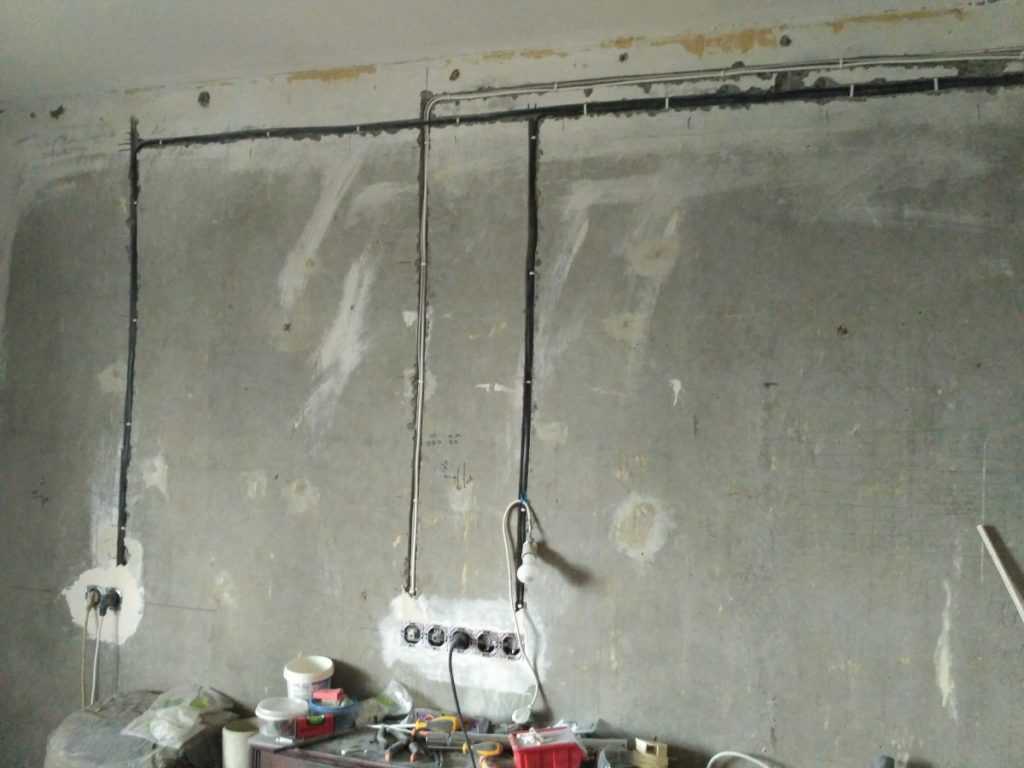

На фото штробления стен можно увидеть, как прокладывать правильно проводку в несущей стене, как правильно уложить провод в штробу и сделать отверстия под розетку и выключатель, как правильно подготовить место для монтажа распределительного щита и какой формы должна быть штроба для него.

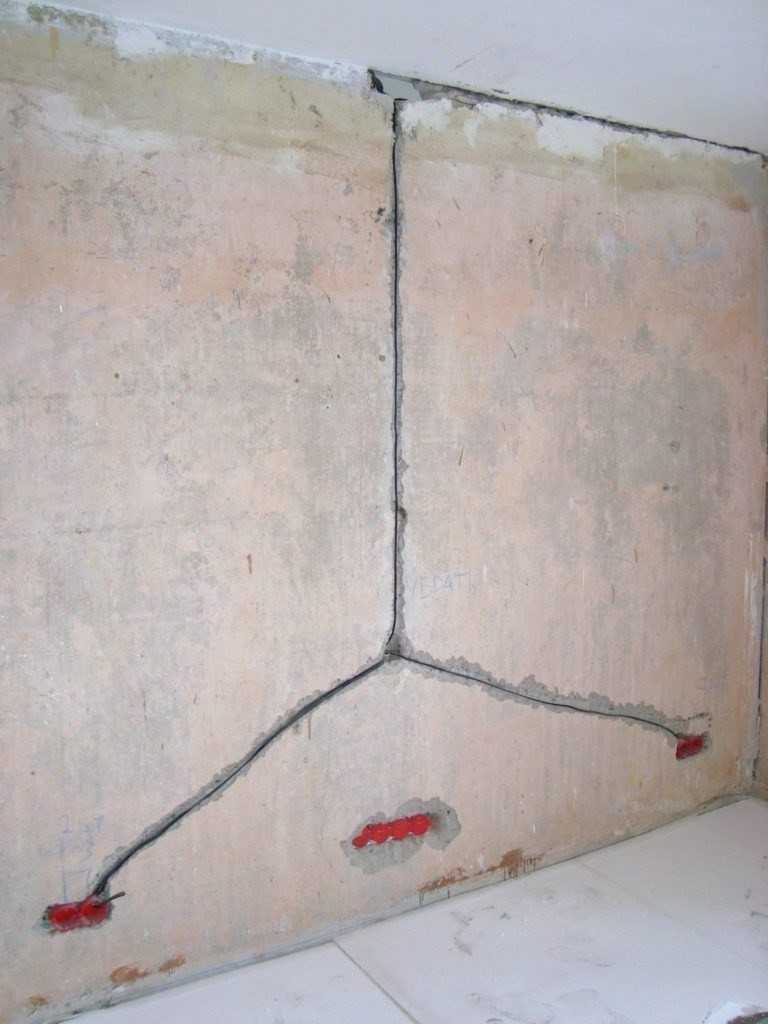

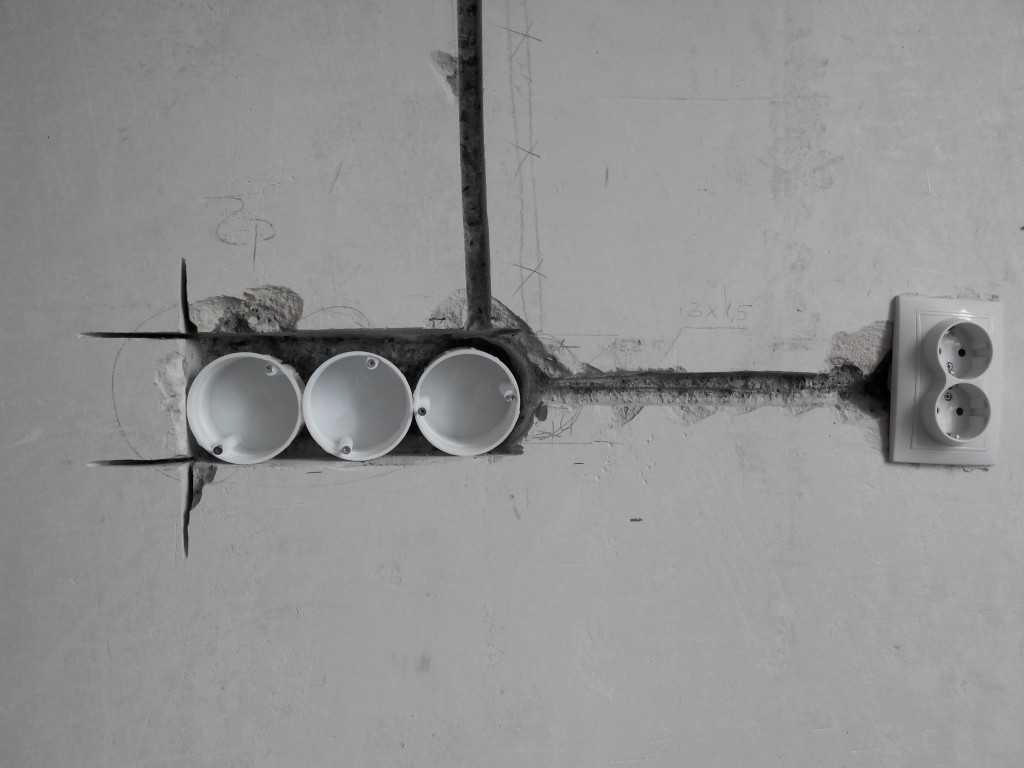

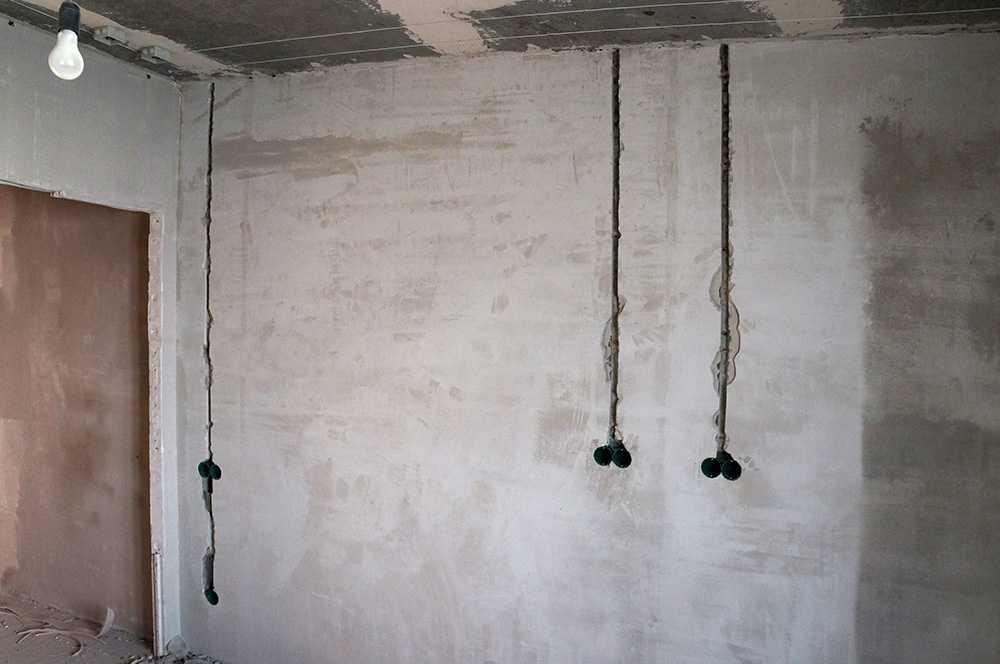

Фото штробления стен под проводку

Вам понравилась статья? Поделитесь 😉



Рыболовная проволока: как пройти через любую стену

Одним из основных навыков электрика своими руками является знание того, как выполнять соединения внутри коробок выключателей, светильников и розеток. Но возможность «ловить» провод, как это называют профессионалы, сквозь стены позволяет вам добавлять новые выключатели, светильники и розетки именно там, где вы хотите, или добавлять кабель связи, такой как Cat 6, самостоятельно.

Вам не придется перешагивать через удлинители или протягивать провода по стенам. С помощью этих советов и инструментов для ловли проволоки вы можете разместить проволоку там, где она вам нужна.

На этой странице

Проложите кабель за плинтусом

Семейный мастер на все руки

Если вы похожи на меня и предпочитаете установить мили отделки, а не латать гипсокартон, это путь.

Снимите плинтус и вырежьте на его месте длинное узкое отверстие. Затем просверлите отверстия в шпильках, через которые будет проходить провод. Лучше всего это работает с широким основанием, но может быть сделано и с узким основанием. Следите за тем, чтобы отверстия в шпильках были не менее 1-1/4 дюйма. вдали от краев стоек, чтобы избежать необходимости в защитных металлических пластинах.

Сделать косой срез

Семейный мастер на все руки

Если вам нужно вырезать отверстие для доступа, сделайте разрез под углом. Затем, когда пришло время залатать его, нанесите герметик вокруг отверстия и вдавите вырез обратно. Грязь будет удерживать заглушку на месте. Нет необходимости в винтах или подложке, и дюбель не провалится в отверстие.

Погоня с отделкой

Семейный мастер на все руки

Проложите кабелепровод или кабель BX (бронированный кабель) вдоль верхнего угла стены и покройте его молдингом. Вы можете прорезать небольшие отверстия в стене или потолке там, где проводка должна выходить из комнаты.

Не ловите шнуры питания

Шнуры, которыми питаются электроприборы, телевизоры и удлинители, нельзя прокладывать внутри стены. В Национальном электротехническом кодексе говорится, что эти шнуры не могут заменить постоянную проводку. Чтобы не видеть эти шнуры питания, вы можете выловить кабель, чтобы добавить новую розетку поблизости.

Дайте кабелю связи достаточно места

Семейный мастер на все руки

Коммуникационный кабель, такой как коаксиальный кабель или кабель категории 6, следует прокладывать вдали от кабелей высокого напряжения, ведущих к розеткам и источникам света. Профессионалы рекомендуют держать их на расстоянии от 12 до 16 дюймов. Если вам необходимо пересечь эти кабели, сделайте это на 9угол 0 градусов.

Найдите самый простой маршрут

Семейный мастер на все руки

Самый простой маршрут не всегда самый прямой. Воспользуйтесь преимуществами незавершенных пространств, таких как подвалы и чердаки, чтобы проложить провода от одного конца дома к другому. Вы можете использовать дополнительные 50 футов провода, но это сэкономит вам много времени.

Используйте много кабеля

Семейный мастер на все руки

Протягивание гораздо большего количества кабеля, чем вам нужно, в стены или потолки полезно по нескольким причинам. Во-первых, это значительно упрощает работу по зацеплению кабеля, на который вы ловите рыбу. Это также устраняет необходимость рывков, которые могут повредить хрупкие кабели категории 6.

Скрыть провода с кабелем

Семейный мастер на все руки

Прокладка кабеля по поверхности стены с помощью кабелепровода — отличный способ получить питание именно там, где вы хотите, без протягивания проводов сквозь стены. Вы можете спрятать кабину за мебелью и покрасить ее в тон стене. Постройте кабелепровод из существующей электрической коробки с помощью соединяемых компонентов и спрячьте провод внутри канала.

Прокладка кабелепровода в шкафах или шкафах

Семейный мастер на все руки

Кабелепровод или армированный кабель — еще один отличный вариант для поверхностной проводки, и он стоит примерно вдвое меньше, чем кабелепровод. Вы бы не хотели провести его по стенам, как по дорожке, но он не будет виден в темном шкафу или на задней части шкафов.

Сращивайте как профессионал

Семейный мастер на все руки

Иногда приходится сильно тянуть, чтобы протянуть кабель сквозь стену, поэтому убедитесь, что кабель надежно привязан к инструменту для протягивания, будь то рыболовная лента или вешалка для одежды.

Это мой любимый метод: проденьте проволоку через ушко или вокруг крючка, а затем оберните ее вокруг своего рыболовного инструмента. Скрепите их вместе изолентой, убедившись, что обернутая часть сужается, чтобы она проходила через отверстия.

Не прокладывайте кабель в воздуховоде

Прокладка кабеля внутри воздуховода, как бы удобно это ни было, не разрешена нормами. Вы можете проложить кабель в вентиляционных пространствах, таких как стойки и балки для возвратного воздуха, но вам понадобится кабель, рассчитанный на вентиляционные отверстия. Эти кабели имеют специальную нетоксичную и пожаробезопасную оболочку.

В магазинах электротоваров вы можете найти кабель класса 6 категории «пленум» и защитный кабель. Это будет стоить примерно в два раза дороже стандартных версий.

Провод вдоль трубы водопровода

Семейный разнорабочий

Добавление электроэнергии на верхнем уровне может означать прокладку проводов из подвала на чердак. В двухэтажном доме вам нужно будет пройти через три потолка. Но в старых домах иногда это так же просто, как опустить отвес вдоль вентиляционной трубы и вытянуть кабель. В новых домах может не хватить места вокруг стеллажа, но сначала стоит проверить.

Просверлите два отверстия, чтобы повернуть угол

Семейный мастер на все руки

Проложить провод по углам не так сложно, как кажется; ключ должен вырезать отверстия на каждой стороне угла. С помощью сверла в угловой дрели или угловой насадки просверлите отверстие в каждой из угловых шпилек. Это даст вам возможность протянуть провод.

Поиск препятствий

Семейный мастер на все руки

Прежде чем прорезать какие-либо отверстия в стенах, наметьте маршрут, по которому должен проходить провод. Просканируйте стену с помощью искателя гвоздей, чтобы найти блокировку, которая может препятствовать этому маршруту. Если в одном отсеке для шипов есть блокировка, следующий может стать лучшим путем. Вы не хотите узнать трудный путь.

Отверстия двойного назначения

Семейный мастер на все руки

Вместо того, чтобы прорезать новые отверстия в стенах или потолках, вы можете использовать уже существующие отверстия. Удалите светильники, выключатели или розетки, чтобы использовать существующие отверстия, или запланируйте заранее использование отверстия для доступа для нового светильника.

Скрытие телевизионных проводов с помощью комплекта проводки

Семейный мастер на все руки

Самый простой способ спрятать телевизионные провода — это установить монтажный комплект для телевизора (60 долларов США). Просто прорежьте отверстия для двух коробок, опустите провод вниз по стене, а затем подключите удлинитель. Комплект предварительно смонтирован с вилкой с вилкой и поставляется с удлинителем. Это особенно полезно, если шпилька блокирует прямой путь для рыбалки, и вы хотите избежать масштабного ремонта стены.

Низковольтные провода Tuck

Семейный мастер на все руки

Низковольтный кабель не имеет таких требований к установке, как бытовые силовые кабели. Провод громкоговорителей, кабели, обеспечивающие питание дверных звонков и термостатов, а также линии связи, такие как Cat 6, не нужно прокладывать внутри ваших стен. Вы можете просто заправить их под плинтус, но не под ковер или коврики.

Проволочные снасти

Семейный мастер на все руки

Светящиеся удочки

Светящиеся удочки являются основным продуктом ловли с помощью проволоки. Как и стальную ленту, их можно протягивать по стенам и потолкам. Обычно их можно купить разной длины и скрутить вместе для получения более длинных пролетов. Большинство из них поставляются с поворотным наконечником с ушком и наконечником с крючком. Люминесцентные стержни светятся в темноте, освещая темные балки и отсеки для стоек. Вы можете найти их за 40 долларов в домашних центрах.

Гибкое сверло

Если вам нужно проложить провод через несколько балок или стоек, используйте гибкое сверло. Они бывают большой длины, и доступны удлинители, чтобы вы могли просверлить отверстия через несколько балок. У них есть ушко на конце, поэтому, как только вы сделаете свои отверстия, вы можете протянуть провод назад тем же сверлом.

Обратите внимание: не просверливайте изоляцию этими сверлами. Будьте готовы заплатить около 50 долларов за 54-дюймовую гибкую биту в домашнем центре.

Самодельные крючки

Некоторые из моих любимых рыболовных инструментов — те, которые вы можете сделать сами. Небольшие крючки, сделанные из кабеля или вешалок для одежды, позволяют захватить кабель вне досягаемости. Самое главное, они экономичны.

Насадка для сверления 90 градусов

Семейный мастер на все руки

Идеальный инструмент для сверления отверстий между стойками. Около 18 долларов в большинстве домашних центров, это намного дешевле, чем специальная угловая дрель, и служит той же цели. Это может быть немного сложно использовать с большими битами, поэтому держитесь крепче.

Магниты для вытягивания проволоки

Семейный мастер на все руки

Есть несколько вариантов по разным ценам, магниты — это классные инструменты для протягивания провода вдоль изолированного отсека для стоек. Этот Magnepull (125 долларов) состоит из стального поводка и роликового магнита. Вы даже можете использовать его для извлечения потерянных битов и других инструментов из внутренних стен. Магниты для вытягивания проволоки стоимостью от 40 до 125 долларов можно найти в магазинах электротоваров.

Грязевое кольцо низкого напряжения

Используйте грязезащитные кольца, чтобы не повредить гипсокартон, когда я тяну кабель. У них также есть маркеры в углу, чтобы указать идеальный размер и форму отверстия для коробок с одной бандой. Когда вы закончите рыбалку, оставьте его в стене и накройте чистой лицевой панелью, чтобы избежать заплат (особенно полезно для текстурированных стен, которые трудно залатать). Эти грязевые кольца доступны менее чем за 2 доллара каждое в домашних центрах.

Стальная лента

Семейный мастер на все руки

Этот длинный рулон из жесткой стали отлично подходит для протягивания проволоки через изолированные стены, вверх по стенным полостям и по балкам большой длины. Ролл начинается с 15 долларов в домашних центрах.

Как добавить розетку для настенного телевизора

Добавление розетки за настенным телевизором — это простая работа, которую вы можете выполнить самостоятельно, используя всего несколько инструментов. Этот проект среднего уровня расскажет вам, как проложить электрический кабель внутри вашей стены, расширив цепь вашей текущей розетки до новой прямо за телевизором. Это недорого, быстро и придаст вашему телевизору чистый, профессиональный вид. Вот что вам понадобится:

ИНСТРУМЕНТЫ

• Circuit Tester
• Stud finder
• Drywall Jab Saw
• Flat-head Screwdriver
• Wire Stripping Tool
• Utility Knife
• Needle Nose Pliers
• Cable Ripper

MATERIALS

• 1- Gang Old Work Box
• Кабель 14-2 или 12-2 – в пластиковой оболочке и неметаллический
• Соединители проводов
• Дуплексная розетка
• Крышка розетки

Приступая к выполнению этой самостоятельной задачи, обязательно вооружитесь надлежащим защитным снаряжением. На протяжении всего видео мы будем предупреждать вас о том, когда вы должны и не должны использовать защитное снаряжение.

Прежде чем начать, обратите внимание, что никогда не следует прятать электрический шнур телевизора в стене. Это может привести к пожару в нарушение Национального электротехнического кодекса.

ШАГ ПЕРВЫЙ

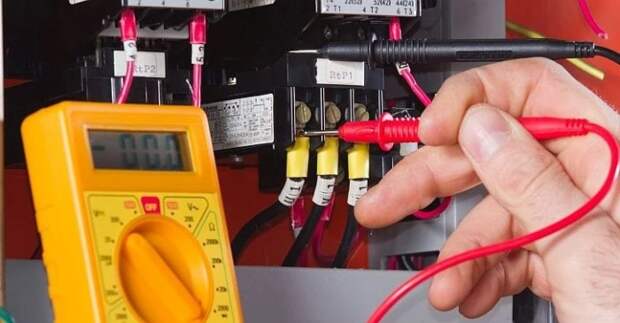

Отключить цепь. Начните с отключения питания, связанного со схемой, над которой вы будете работать. При этом проверьте силу тока на прерывателе. Для цепи на 15 ампер потребуется кабель, содержащий провод калибра 14. Для цепи на 20 ампер потребуется кабель, содержащий провод 12 калибра. Подключите тест цепи к розетке, с которой вы будете работать, чтобы убедиться, что цепь разорвана.

ШАГ ВТОРОЙ

Найдите новую коробку. Ваша существующая розетка будет прибита гвоздями или привинчена к стенной стойке. Используйте искатель стержней, чтобы определить, прибита ли существующая коробка справа или слева от этого стержня. Новая коробка будет установлена ​​над существующей коробкой, но с той же стороны стойки.

Держите коробку для переделки, которую вы будете использовать, иногда называемую старой рабочей коробкой, на расстоянии не менее одного дюйма от шпильки. Коробка имеет два крыла, которые открываются внутри гипсокартона, чтобы зафиксировать его на месте.

ЭТАП ТРЕТИЙ

Вырежьте новое отверстие. Если в вашей новой коробке есть шаблон, используйте его, чтобы обвести линии разреза на стене. Если шаблон недоступен, обведите лицевую сторону коробки на стене. Вырежьте отверстие ножовкой. Идите медленно, стараясь не задеть существующие провода или трубы, идущие за той же стеной.

ЭТАП ЧЕТВЕРТЫЙ

Толкающий трос. Отвинтите и снимите накладку с существующей розетки. Отсоедините два винта, крепящие розетку к коробке. Затем аккуратно вытащите розетку. Коробка будет иметь одно или два отверстия для кабеля в верхней части. Каждый будет закрыт заглушкой или краном. Если коробка металлическая, вы увидите металлический зажим. Ослабьте зажимной винт. Если он забит, выбейте заглушку одного из отверстий кончиком отвертки. Возможно, вам придется постучать молотком по рукоятке отвертки, чтобы сделать это. Если коробка пластиковая, подденьте одно из отверстий.

Чтобы избежать заеданий, обожмите передний конец нового провода примерно на дюйм, прежде чем протолкнуть его через существующую коробку. После этого проденьте новый кабель через отверстие и протолкните его вверх. Протяните кабель через отверстие. Этот шаг может быть немного сложным и может потребовать некоторой настойчивости.

ШАГ ПЯТЫЙ

Подготовьте существующую розетку. Средние розетки имеют два черных провода и два белых провода. Для этих розеток отсоедините один белый провод и один черный провод, ослабив винты клемм. В концевых розетках есть только один черный провод и один белый провод. Если у вас есть оконечная розетка, оставьте эти провода нетронутыми.

ЭТАП ШЕСТОЙ

Подготовьте провода заземления. Если ваша существующая коробка пластиковая, отсоедините оголенный провод заземления от зеленой клеммы на розетке. Если ваша коробка металлическая, вы увидите короткий оголенный провод, подключенный к зеленому заземляющему винту в задней части коробки. Обязательно проверьте упаковку разъемов для проводов, чтобы убедиться, что они рассчитаны на количество подключаемых проводов, а также на используемый калибр проводов.

ШАГ СЕДЬМОЙ

Подготовьте провода в существующей коробке. Используйте кабельный рыхлитель, чтобы разрезать оболочку на новом кабеле. Отогните обшивку и снимите ее канцелярским ножом. Подсоедините оголенный провод нового кабеля к другим оголенным проводам с помощью соединителя. При необходимости замените разъем на другой, рассчитанный на большее количество проводов. Используйте инструмент для зачистки проводов, чтобы удалить ¾ дюйма изоляции с новых черных и белых проводов.

ШАГ ВОСЕМЬ

Соединительные провода в существующей коробке. Если к розетке подключены только один белый провод и один черный провод, перейдите к шагу девять. Если к розетке подключены два белых и два черных провода, перейдите к шагу десять.

ШАГ ДЕВЯТЫЙ

Выполнение конечных соединений. Для пластиковой коробки отрежьте шестидюймовый оголенный провод, чтобы использовать его в качестве косички. Используйте острогубцы, чтобы скрутить один конец косички с оголенным заземляющим проводом, который вы отсоединили от розетки, и оголенным заземляющим проводом от нового кабеля. Закрепите соединение проволочным соединителем. Если ваша коробка металлическая, вы уже подключили все оголенные провода.

ШАГ ДЕСЯТЫЙ

Выполнение промежуточных соединений. Отрежьте три шестидюймовых куска проволоки, один белый, один черный и один голый, чтобы использовать их в качестве косичек. Зачистите ¾ дюйма изоляции с каждого конца черных и белых косичек. Используя острогубцы, скрутите один конец белой косички с белым проводом, который вы отсоединили от клеммы, и белым проводом от нового кабеля, убедившись, что оголенная часть каждого провода имеет одинаковую длину. Закрепите провода вместе с помощью соединителя проводов.

Повторите этот шаг, чтобы подключить два черных провода к черному пигтейлу и, если коробка пластиковая, два оголенных провода к оголенному пигтейлу. Если коробка металлическая, вы уже подключили все оголенные провода.

ШАГ ОДИННАДЦАТЫЙ

Подсоедините старую розетку. Используйте острогубцы, чтобы загнуть крючок на конце каждого отсоединенного провода в коробке. Подсоедините белый провод к неиспользуемому серебряному выходному винту, черный провод к неиспользуемому латунному винту и, если он еще не подключен, оголенный провод к зеленому винту. Аккуратно сложите выходные провода в коробку. Снова подключите розетку к коробке и снова установите накладку.

ШАГ ДВЕНАДЦАТЫЙ

Установите новую коробку. Вставляя коробку в отверстие в гипсокартоне, протяните кабель через отверстие в нижней части новой коробки. Задействуйте крылья зажима, затянув два винта за гипсокартоном. Затягивайте до тех пор, пока коробка не будет надежно закреплена.

ШАГ ТРИНАДЦАТЫЙ

Установите новую розетку. Снимите оболочку с нового кабеля внутри коробки. Снимите ¾ дюйма изоляции с черного и белого проводов, сделав крючки на всех трех. Подсоедините оголенный провод к зеленой клемме выхода, подключите черный провод к одной из латунных клемм, а белый провод к одной из серебряных клемм. Сложите провода в коробку. Прикрутите розетку к коробке и установите накладку с помощью прилагаемых винтов. Включите автоматический выключатель, подключенный к вашей новой розетке, и используйте тестер цепи, чтобы убедиться, что ваша новая розетка находится под напряжением.

Снова подключите телевизор и наслаждайтесь просмотром без проводов!

Ищете отличные инструменты, которые помогут выполнить ваш проект? Покупайте Stanley , Black & Decker и DeWALT для всего, что вам нужно!

10 старых кабелей, которые следует оставить при себе (и 6 выбросить)

Избавьтесь от своей коллекции шнуров и кабелей с помощью этих советов.

Тейлор Мартин

4 декабря 2018 г. 10:51 утра по тихоокеанскому времени

См. полную биографию

1 из 17 Taylor Martin/CNET

У вас где-то припрятана куча различных кабелей, шнуров и проводов для гаджетов? Мы здесь, чтобы помочь вам разобраться в путанице соединительных проводов и избавиться от тех, которые вам больше никогда не понадобятся.

2 из 17 Taylor Martin/CNET

Если у вас был мобильный телефон в начале 2000-х, он, вероятно, использовал Mini-USB. Все, от BlackBerry до популярного Moto Razr, использовало Mini-USB. В настоящее время его мало кто использует, и он почти полностью заменен более новым стандартом Micro-USB.

Сохранить. Некоторые устройства, использующие Mini-USB, все еще существуют; У меня есть жесткие диски, фотоаппараты, зарядные устройства для фотоаппаратов и микрофоны, которые его используют. Не помешает иметь хотя бы один под рукой, но вам точно не понадобится их куча в нижнем ящике стола.

3 из 17 Taylor Martin/CNET

Большинство смартфонов последних лет выпускались с разъемом Micro-USB. Этот разъем используется во всем: от зарядных устройств для смартфонов и планшетов до блоков питания для потоковых устройств и даже двух новейших устройств Alexa от Amazon: Echo Dot и Tap.

Сохранить. Учитывая, насколько широко используются Micro-USB, вполне нормально продолжать копить их в течение следующих нескольких лет.

4 из 17 Тейлор Мартин/CNET

Бросить. Ужасное 30-контактное соединение Apple умерло вместе с iPhone 4S и iPad 3. После того, как в 2012 году были анонсированы новые iPhone 5, iPad четвертого поколения и iPad mini, ужасный 30-контактный разъем был заменен новым, гладким и реверсивным соединением Lightning. .

Если вы недавно обновили свой iPhone и iPad, пришло время избавиться от старых 30-контактных кабелей.

5 из 17 Taylor Martin/CNET

Возможно, вы видели несколько устройств со странным на вид разъемом USB 3 Micro-B, но это, конечно, не очень распространено. В основном он используется в новых внешних жестких дисках, но Samsung Galaxy Note 3 также поставляется с ним.

Хранить. Этот кабель представляет собой смесь старых и новых технологий. Часть USB 2.0 выглядит как знакомое соединение Micro-USB. Рядом с ним находится часть USB 3.0 или 3.1, которая обеспечивает до 10 раз большую пропускную способность по сравнению со старым стандартом.

Однако с опережением графика развертывания USB Type-C обратимость и более тонкий профиль могут привести к тому, что кабель USB 3 Micro-B выйдет из строя немного раньше, чем ожидалось. Некоторые устройства могут по-прежнему поставляться с подключением в будущем, поэтому используйте один или два из них в качестве кабеля на всякий случай.

6 из 17 Taylor Martin/CNET

Запатентованное Apple соединение Thunderbolt вскоре может заменить кабель USB 3 Micro-B. Thunderbolt 3 был анонсирован примерно в середине 2015 года, обеспечивая вдвое большую пропускную способность (до 40 Гбит/с) по сравнению с Thunderbolt 2 и более универсальное соединение — USB Type-C.

Сохранить. Если у вас есть несколько адаптеров Thunderbolt 1 или 2, пока не выбрасывайте их. Они будут продолжать работать с существующими устройствами еще долгие годы.

Адаптеры и кабели Mini DisplayPort подключаются к портам Thunderbolt 1 и 2, но они несовместимы с более новыми устройствами, поэтому выбросьте их.

7 из 17 Кабель имеет значение

DisplayPort используется в компьютерных мониторах, небольшом количестве телевизоров и ноутбуках бизнес-класса.

Хранить. Несмотря на то, что DisplayPort не так распространен, как HDMI, он по-прежнему популярен в аудио- и видеопространстве, и еще слишком рано списывать его со счетов. Он может поддерживать несколько видеопотоков по одному соединению, а с новой спецификацией 1. 3 он может поддерживать до 8K.

Хотя многие ноутбуки перешли на Mini DisplayPort, еще слишком рано отказываться от стандартных кабелей DisplayPort.

8 из 17 Основы Amazon

Цифровой виртуальный интерфейс, более известный как DVI, — это стандарт, созданный в 1999. При двухканальном подключении DVI вы можете достичь максимального разрешения 2560 на 1600 пикселей. Самым большим недостатком, помимо размера разъема, является отсутствие звука.

Бросок. Технология практически мертва, так как большинство производителей объявили о прекращении поддержки этой технологии в 2010 году в пользу DisplayPort и HDMI. Большинство компьютерных мониторов теперь поставляются с HDMI, гораздо лучшим разъемом дисплея.

9 из 17 Amazon Basics

VGA — старая аналоговая технология. Он практически устарел и больше не будет использоваться на многих устройствах. Он плохо работает с ЖК-мониторами, и, по возможности, его следует избегать.

Бросок. Если вы по какой-то причине не держитесь за старый монитор только с VGA, пришло время отказаться от кабелей VGA.

10 из 17 Amazon Basics

Тот странный квадратный кабель, который вы нашли в ящике стола и который, кажется, ни к чему не подходит, вероятно, является кабелем USB A-B, который чаще всего используется в принтерах.

Хранить. Хорошо иметь один из них под рукой, особенно для принтеров или аудиоинтерфейсов. Даже некоторые старые жесткие диски использовали это соединение, так что пока держитесь за этот кабель.

11 из 17 Taylor Martin/CNET

Вспомогательный разъем 3,5 мм — одно из самых распространенных сегодня соединений. Вы можете найти его на домашних аудиосистемах, смартфонах, планшетах, компьютерах, мониторах, телевизорах, автомобильных стереосистемах, подлокотниках в самолетах и ​​практически на любых других аудиоустройствах, которые вы только можете себе представить.

Хранить. Всегда полезно иметь при себе несколько запасных кабелей 3,5 мм. Bluetooth еще не взял верх… еще .

12 из 17 Сара Тью/CNET

RCA или композитные кабели — классические красный, белый и желтый кабели, которые вы использовали для подключения Nintendo к телевизору — все еще доступны для большинства телевизоров и некоторых компьютерных мониторов.

Бросок. Это не самый популярный и желательный способ передачи видео или аудио, так как это аналоговое соединение. HDMI и оптический — лучшие варианты для аудио, поэтому избавьтесь от этих кабелей RCA.

13 из 17 Taylor Martin/CNET

Вы видели этот кабель миллион раз в своем кабельном ящике, но вы не знаете, к чему он идет: это S-Video, и он полностью устарел. Это старый аналоговый разъем для видео стандартного разрешения.

Бросок. Скорее всего, у вас больше нет ничего, что будет работать с этим кабелем, и пришло время его выбросить.

14 из 17 Taylor Martin/CNET

Это старый кабель, который до сих пор широко используется, особенно для кабельного телевидения и Интернета. Однако не надейтесь, что это будет длиться вечно. Волокно представляет собой самую большую угрозу для традиционного медного кабеля.

Бросок. Возможно, вам не понадобится больше коаксиальных кабелей, чем у вас уже есть. Когда вы подписываетесь на новую интернет- или кабельную услугу, провайдер обычно… обеспечивает их. На всякий случай держитесь за одного, а остальных отпускайте.

15 из 17 Кабель имеет значение

Keep. Кабели SATA могут полностью спасти жизнь, когда с вашим компьютером случится что-то катастрофическое. Если ваша материнская плата вышла из строя или по какой-то причине вы не можете включить компьютер, вы можете извлечь жесткий диск и восстановить данные с помощью кабеля SATA. Еще лучше кабель SATA-USB, но в любом случае стоит иметь при себе кабель SATA.

16 из 17 Тейлор Мартин/CNET

Сохранить. Стандартная вилка переменного тока для компьютера. Это тот, который вы случайно сбили, когда у вас был настоящий компьютер в корпусе Tower — вы знаете, в те дни, когда ноутбуки не захватили власть.
