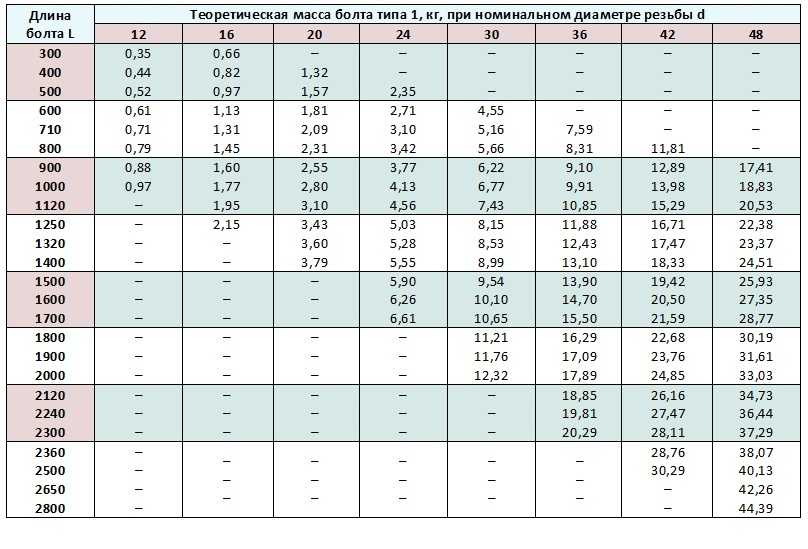

Размер и вес анкеров

Назначение анкеров в строительстве — фиксировать конструкции при определённых условиях и монтировать элементы к тем или иным поверхностям.

Особенности материалов, их характеристики (толщина, плотность) как самых деталей. так и рабочих поверхностей породили многообразие в семействе анкеров.

И всё же, основные характеристики для размеров будут длина и диаметр крепежа.

Условно анкеры можно классифицировать на малые (d до 8 мм), средние (d = от 8 мм до 12 мм), крупные (длина от 120 мм, d до 30 мм).

Самая большая представленность размеров имеется для анкерных болтов, рамных анкеров, дюбель MOLLY: на каждый диаметр изделия можно выбрать 4-5 размеров по длине.

Клиновой анкер

Анкеры клиновые оцинкованные предназначены для установки в бетон, полнотелый кирпич, природный камень. Крепеж идеально подходит для больших и средних нагрузок, может устанавливаться на небольшом расстоянии от других анкеров и края бетона.

Купить анкеры клиновые можно в удобных пром коробах по 20-100 штук в зависимости от размера и в подвесах (небольшой п/п пакетик на картонном носителе) по 1-2 изделию анкера.

Показать все…

Открыть калькулятор веса

Втулочный анкер-болт

Назначение: крепление самонесущих, ненесущих конструкций, металлических, деревянных балок перекрытия, фасадных систем, инженерного оборудования, подвесных инженерных коммуникаций

Маркировка/Обозначение крепежа: Анкерный болт / Втулочный анкер болт / Анкерболт / Распорный анкер

Показать все…

Открыть калькулятор веса

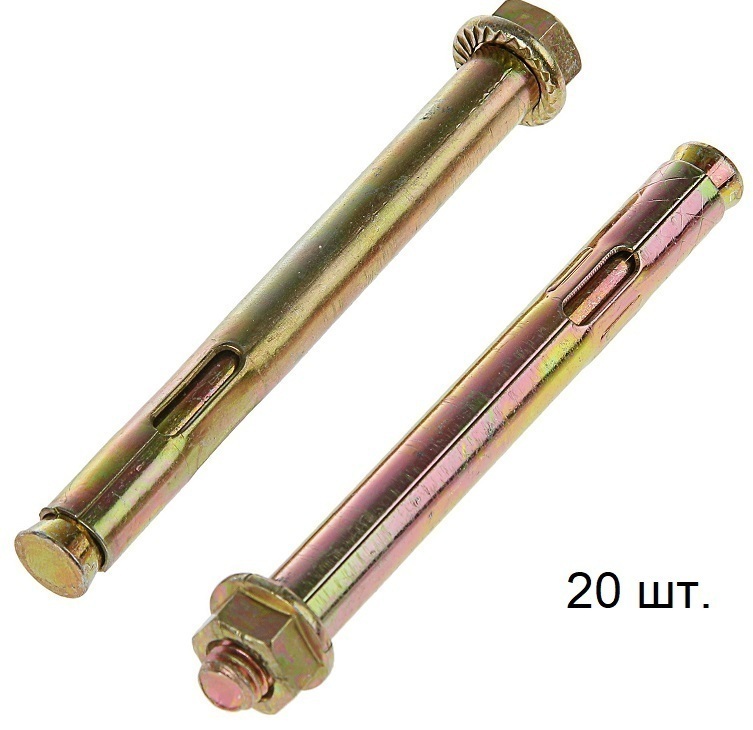

Втулочный анкер с гайкой

Назначение: крепление самонесущих, ненесущих конструкций, металлических, деревянных балок перекрытия, фасадных систем, инженерного оборудования, подвесных инженерных коммуникаций

Маркировка/Обозначение крепежа: HNM

Показать все. ..

Открыть калькулятор веса

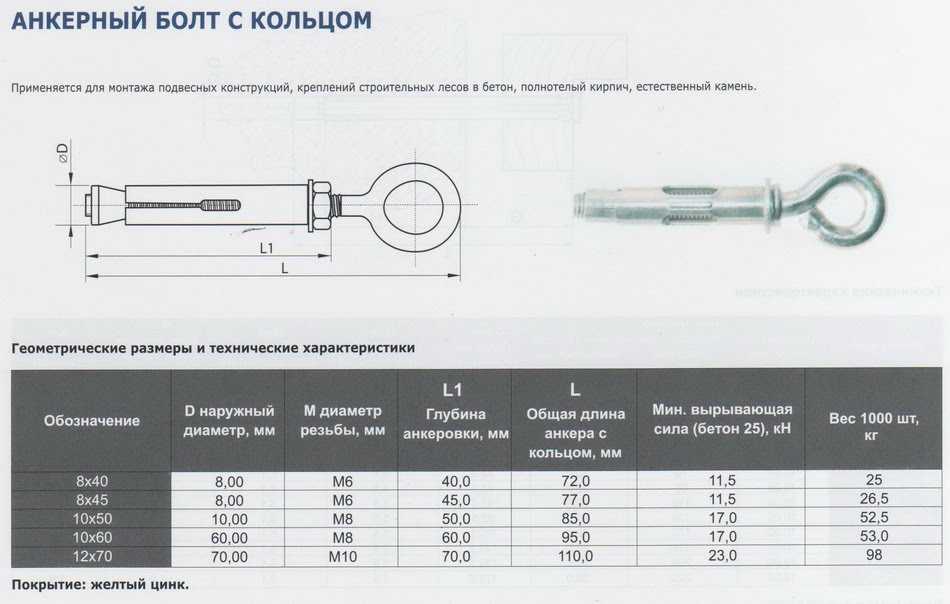

Втулочный анкер Кольцо / Полукольцо / Костыль

Анкерный болт с кольцом / крюком / костылем используют для монтажа подвесных элементов или конструкций в стены или потолок, выполненных из твердым материалов (природный камень, бетон, полнотелый строительный кирпич).

В продаже анкерный болт с кольцом/крюком в двух упаковках: картонный короб по 20 — 50 штук в зависимости от размеров анкера и подвесы фасовкой по 1-3 штуки. Кратность заказа в подвесах 10 упак.

Маркировка/Обозначение крепежа: HA / HL / HX

Показать все…

Открыть калькулятор веса

Анкер-клин потолочный

Назначение: быстрое крепление металлических деталей, профилей, планок, подвесных потолков и т.п. в потолок — в материалах типа бетон, натуральный камень, полнотелый кирпич

Маркировка/Обозначение крепежа: WAM

Открыть калькулятор веса

Забивной анкер стальной

Анкер забивной стальной применяют для ответственных креплений в бетоне без трещин, в кирпичной кладке, природном камне. Крепеж рассчитан на среднетяжелые и тяжелые конструкции.

Купить забивной анкер стальной можно в удобной транспортной упаковке по 30-100 изделий и в подвесе фасовкой 1, 2 и 4 шт в зависимости от размера анкера. Востребованные размеры анкеров забивных М6, М8 и М10.

Маркировка/Обозначение крепежа: DRM / забивной стальной анкер

Открыть калькулятор веса

Забиваемый анкер-цанга латунная

Анкер забиваемый латунный применяют для крепления воздуховодов, трубопроводов, инженерного оборудования, подвесных инженерных коммуникаций, декоративных, защитных конструкций.

Купить оптом анкер-цангу латунную можно в крупной транспортной упаковке и подвесах: анкер цанга М8 по 4 изделия, анкер цанга М10 по 2 изделия в упаковке по картонном держателе со штрихкодом.

Маркировка/Обозначение крепежа: цанга латунная / LAZ / Забиваемый анкер

Анкер-дюбель MOLLY для тонких плит

Дюбель для гипсокартона металлический Молли используют для крепления строительных материалов к основаниям, отличающимся низкой несущей способностью (ГКЛ, ДСП, волокнистый бетон, пустотелые материалы с небольшим размером пустот).

Купить дюбель бабочка металлический можно оптом и в розницу в крупной упаковке короб по 50-100 штук и в подвесах фасовкой 6-10 метизов — готовое решение для магазинов по продаже строительного крепежа.

Маркировка/Обозначение крепежа: дюбель для пустотелых конструкций / MOLLY / анкер для пустотелых плит / Молли

Открыть калькулятор веса

ТОП товаров из нашего каталога

Анкеры

Анкер-дюбель MOLLY для тонких плит

от 65.4 р.

за уп.

Подробнее

Анкеры

Клиновой анкер

от 13.5 р.

за уп.

Подробнее

Анкеры

Анкер-клин потолочный

от 479.8 р.

за уп.

Подробнее

Анкеры

Втулочный анкер-болт

от 18.7 р.

за уп.

Подробнее

Анкеры

Втулочный анкер с гайкой

от 11.

5 р.

за уп.

Подробнее

Анкеры

Втулочный анкер Кольцо / Полукольцо / Костыль

от 35.4 р.

за уп.

Подробнее

Анкеры

Забиваемый анкер-цанга латунная

от 35.7 р.

за уп.

Подробнее

Анкеры

Забивной анкер стальной

от 13.4 р.

за уп.

Подробнее

Анкеры

Рамный анкер

от 18.5 р.

за уп.

Подробнее

Анкер маркируется WAM аббревиатурой с цифрами размеров — первая цифра обозначает ширину резьбы, вторая — диаметр сверления, а третья — общую длину анкера.
К примеру, WAM-08080 — это анкер клиновой с 8 мм резьбой, диаметром 8 мм, и общей длиной 80 мм. Размер крепежа начинается с минимальной длины — 40 мм и увеличивается на 5 мм.

Есть клиновые виды более 10 см. Чем больше длина анкера, соответственно, тем больше становится минимальная глубина крепления. Например, для WAM-08080, длина которого 80 мм, используют глубину крепления не меньше 40 мм, а вот анкер длиной 40 мм можно применять при 27 мм минимальной глубины крепления.

В разделе сайта «Строительный крепеж / Анкеры» Вы можете определить вид необходимого при Ваших условиях крепления. Затем уже подберите его размер с учетом параметров прикрепляемого элемента и основания, или скрепляемых материалов.

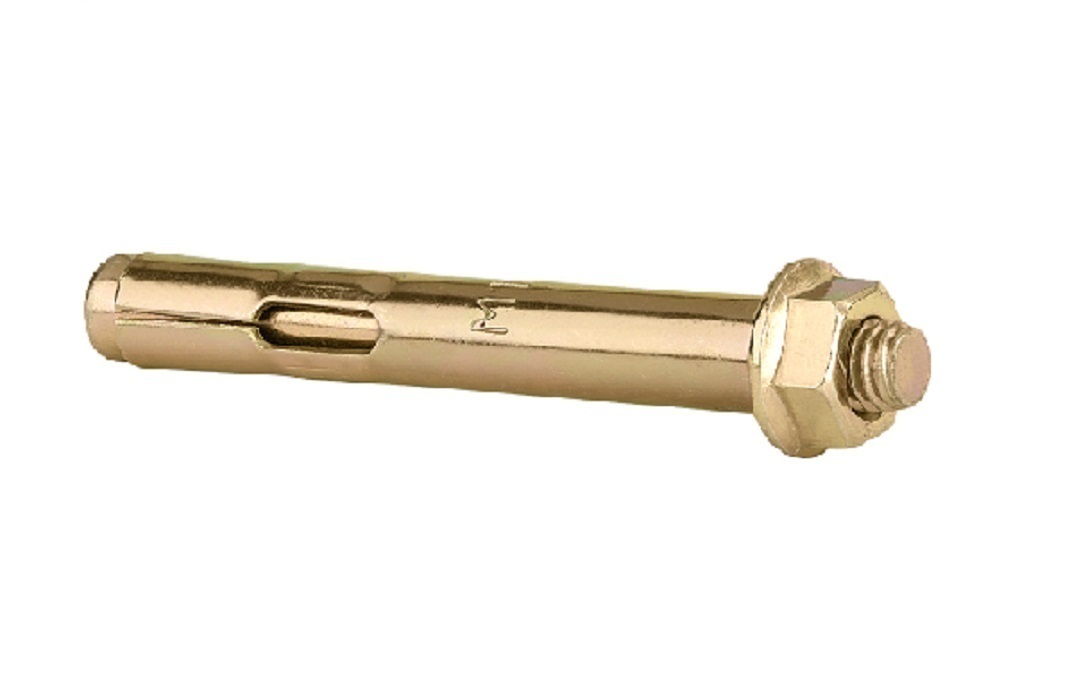

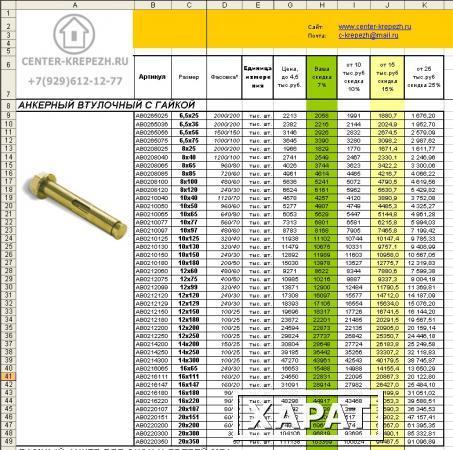

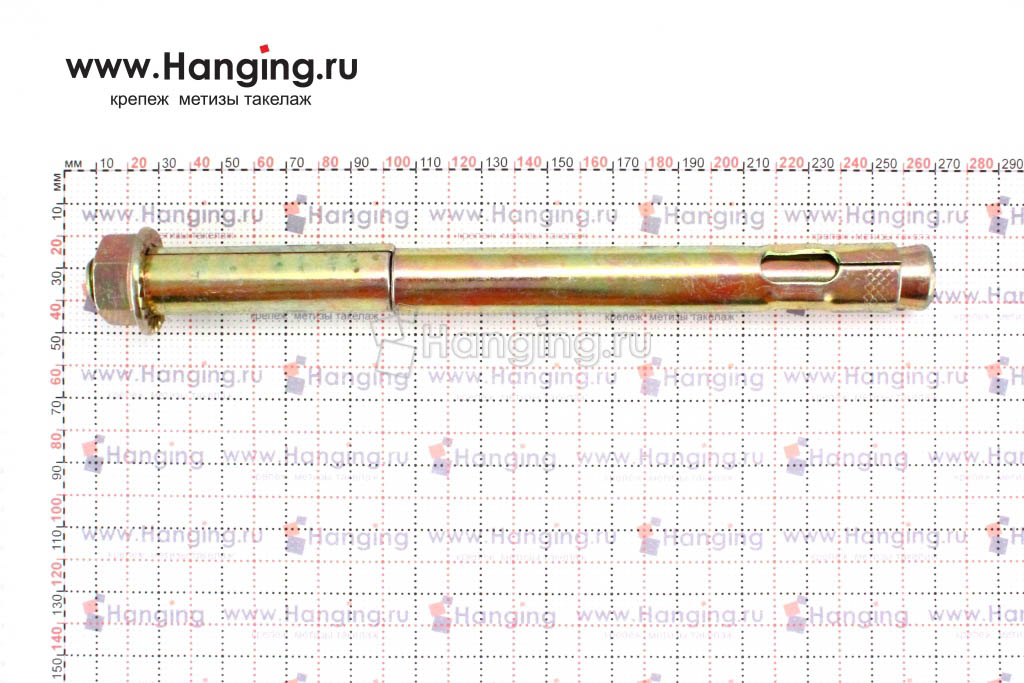

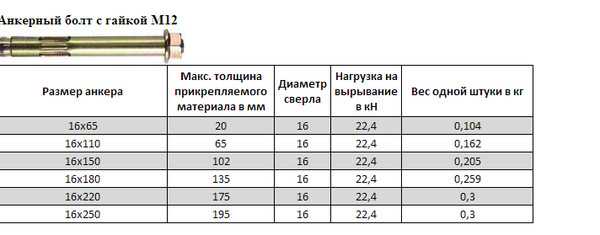

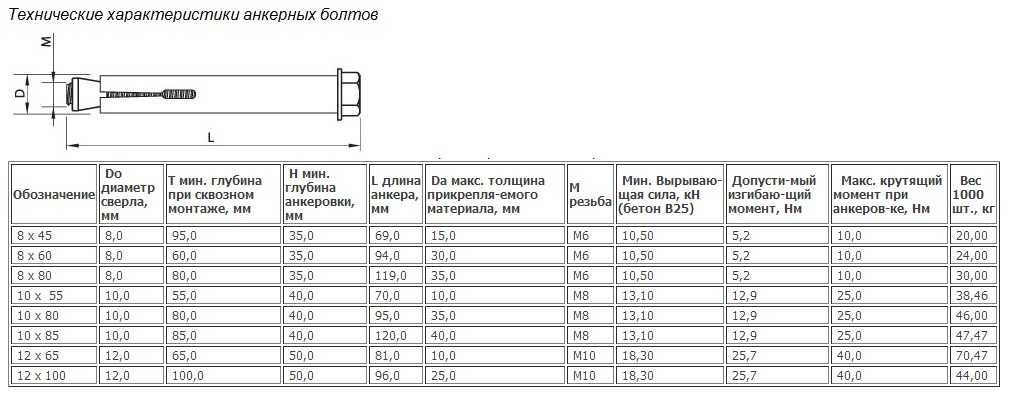

Анкерный болт с гайкой

Главная > Каталог крепежа > Анкеры > Анкерный болт с гайкой

Отправить заявку

Тип крепежа	Размер крепежа	Вес 1000 шт/кг	Штук (метров) в упаковке
Анкерный болт с гайкой	М10х125	65	40
	М10х130		25
	М10х150	79	50
	М10х180	93	50
	М10х40	28,22	100
	М10х50	32	80
	М10х60		50
	М10х77	46	50
	М10х95	55	50
	М12х100	88,16	30
	М12х130	110	30
	М12х150		25
	М12х200		25
	М12х60	57,5	50
	М12х75	67,81	40
	М16х110	160	20
	М16х150	200	15
	М16х180		15
	М16х220		15
	М16х65		30
	М20х110	265	10
	М20х150	360	10
	М20х200		10
	М20х250		5
	М20х300		10
	М20х75		20
	М6,5х18		100
	М6,5х25		350
	М6,5х36		250
	М6,5х56		180
	М6,5х75		120
	М8х100		100
	М8х120		80
	М8х25		200
	М8х40	16,28	150
	М8х65	23	100
	М8х85	28,75	80

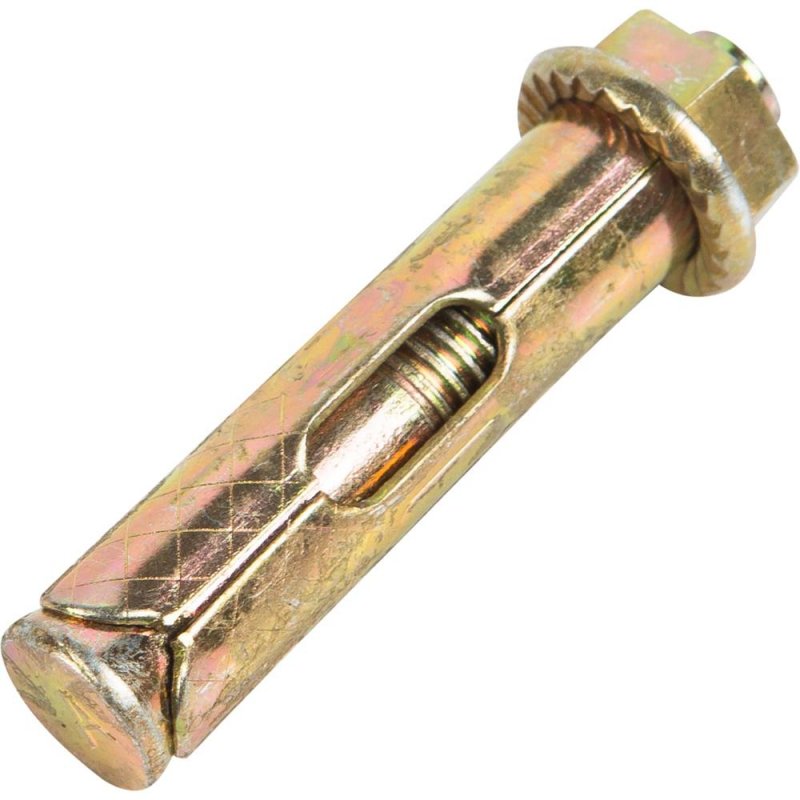

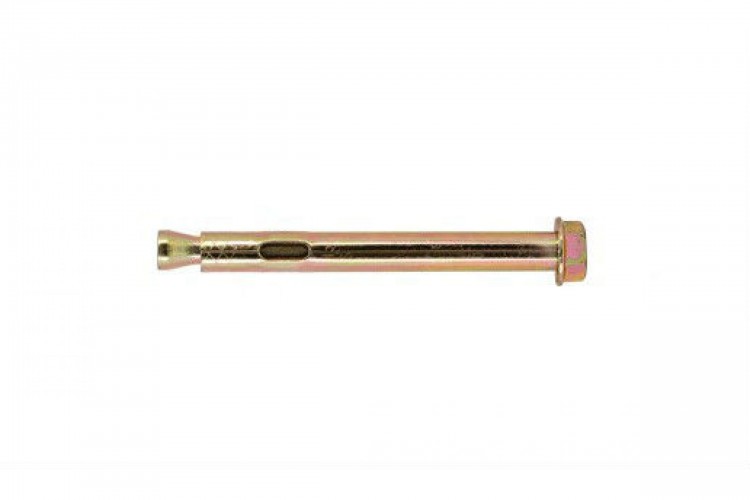

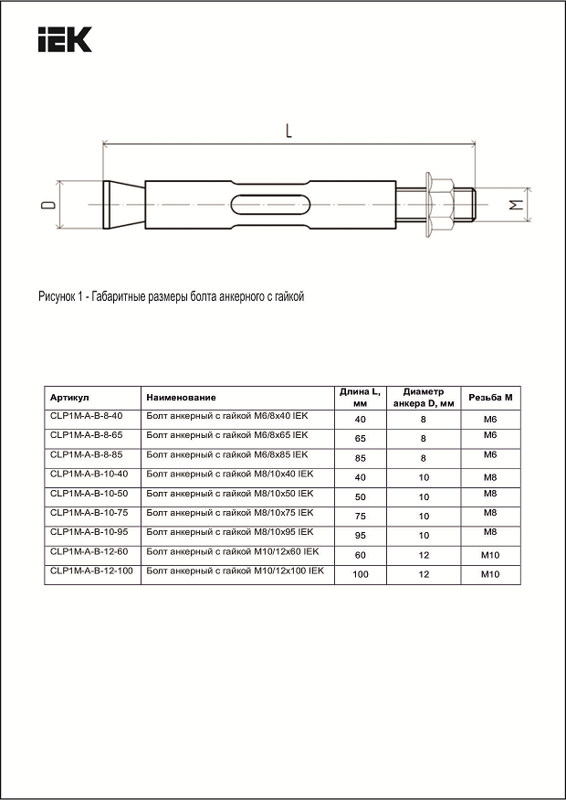

Анкерный болт с гайкой М6/8*85.

Распорный анкер болт с гайкой 8х85.

Артикул: 101000033

• Диаметр анкера: 8 мм
• Размер резьбы: М6

• Диаметр отверстия: 8 мм

• Нагрузка на вырыв: 1.3 кН

• Характеристики

Основные размеры

Размер резьбы

М6

Диаметр анкера

8 мм

Длина анкера (гильзы)

85 мм

Толщина прикрепляемого материала

57 мм

Параметры установки

Диаметр отверстия

8 мм

Используемый ключ

10

Эксплуатационные характеристики

Нагрузка на вырыв

1.3 кН

Применяется в материалах

полнотелый кирпич, природный камень, бетон

Общая информация

Материал анкера

углеродистая сталь

Покрытие анкера

желтопассированное гальваническое цинкование

Тип анкера

с гайкой

Производитель

Китай (без бренда)

Вес

27. 734 г

Класс прочности резьбового элемента

5.8

Другие размеры:

• М5/6х25
• М5/6х75
• М6/8х25
• М6/8х40
• М6/8х65
• М6/8х70
• М6/8х100
• М6/8х120
• М8/10х40
• М8/10х50
• М8/10х60
• М8/10х77
• М8/10х97
• М6/10х100
• М8/10х125
• М8/10х130
• М8/10х150
• М8/10х180
• М8/10х200
• М8/10х250
• М10/12х60
• М10/12х75
• М10/12х100
• М8/12х100
• М10/12х130
• М10/12х150
• М10/12х180
• М10/12х200
• М10/12х250
• М10/12х280
• М10/12х300
• М10/14х100
• М10/14х120
• М10/14х150
• М10/14х200
• М10/14х250
• М12/16х65
• М12/16х110
• М12/16х150
• М12/16х180
• М12/16х220
• М12/16х250
• М12/16х300
• М16/20х75
• М16/20х110
• М16/20х150
• М16/20х200
• М16/20х250
• М16/20х300
• М16/20х350
• М16/20х400
• М16/24х200

16,00 за штуку (18 штук в упаковке)

x 18 шт = 288,00

Наличие на складе в Санкт-Петербурге

в наличии

1 упаковка

7,84 за штуку (25 штук в упаковке)

x 25 шт = 196,00

Наличие на складе в Санкт-Петербурге

в наличии

29 упаковок

17. 10.2022

более 100 упаковок

6,80 за штуку (100 штук в упаковке)

x 100 шт = 680,00

Наличие на складе в Санкт-Петербурге

в наличии

7 упаковок

17.10.2022

более 25 упаковок

Грузики для гаек A563 и финишных шестигранных гаек

Грузики для гаек A563 и финишных шестигранных гаек | Анкерный болт Expre

Поиск

Anchor Bolt Express предлагает в нашем интернет-магазине как шестигранные, так и тяжелые шестигранные гайки как с гладкой поверхностью, так и с горячим цинкованием. Наш ассортимент орехов не отечественного производства. Чтобы узнать время доставки внутри страны, позвоните нам по телефону (317) 898-5313.

Шестигранные гайки
Номинальный размер		Вес Шт.	F			G		H			Product Page
			Width Across Flats			Width Across Corners		Thickness
Fraction	Десятичный		Базовый	Макс.	Min	Max	Min	Basic	Max	Min
1/4	0,2500	0,007	7/16	0,438	0,428	0,505	0,488	7/32	0,226	0,212	ЗАПРОС НА СКЛАДЕ
3/8	0,3750	0,029	16 сентября	0,562	0,551	0,650	0,628	21/64	0,337	0,320	ЗАПРОС НА СКЛАДЕ
1/2	0,5000	0,038	3/4	0,750	0,736	0,866	0,840	7/16	0,448	0,427	Торцевая шестигранная гайка 1/2″-13 (50 шт. в упаковке)
5/8	0,6250	0,073	15/16	0,938	0,922	1,083	1.051	35/64	0,559	0,535	Финишная шестигранная гайка 5/8″-11 (50 шт. в упаковке)
3/4	0,7500	0,119	1-1/8	1,125	1,088	1,299	1.240	41/64	0,665	0,617	Торцевая шестигранная гайка 3/4″-10 (упаковка из 50 шт.)
7/8	0,8750	0,190	1-5/16	1,312	1,269	1,516	1,447	3/4	0,776	0,724	Торцевая шестигранная гайка 7/8″-9 (50 шт. в упаковке)
1	1,0000	0,283	1-1/2	1.500	1,450	1,732	1,653	55/64	0,887	0,831	Финишная шестигранная гайка 1″-8 (упаковка из 25 шт. )
1-1/8	1,1250	0,403	1-11/16	1,688	1,631	1,949	1,859	31/32	0,999	0,939	ЗАПРОС НА СКЛАДЕ
1-1/4	1,2500	0,543	1-7/8	1,875	1,812	2,165	2,066	1-1/16	1,094	1,030	Торцевая шестигранная гайка 1-1/4″-7 (10 шт. в упаковке)
1-3/8	1,3750	0,730	2-1/16	2,062	1,994	2,382	2,273	1-11/64	1,206	1.138	ЗАПРОС НА СКЛАДЕ
1-1/2	1,5000	0,943	2-1/4	2,250	2,175	2,598	2,480	1-9/32	1,317	1,245	Торцевая шестигранная гайка 1-1/2″-6 (10 шт. в упаковке)

Тяжелые шестигранные гайки
Номинальный размер		Вес Шт.	F			G		H			Product Page
			Width Across Flats			Width Across Corners		Thickness
Fraction	Десятичный		Базовый	Макс.	Min	Max	Min	Basic	Max	Min
1/4	0,2500	0,013	1/2	0,500	0,488	0,577	0,556	15/64	0,250	0,218	ЗАПРОС НА СКЛАДЕ
3/8	0,3750	0,031	16. 11	0,688	0,669	0,794	0,763	23/64	0,377	0,341	ЗАПРОС НА СКЛАДЕ
1/2	0,5000	0,065	7/8	0,875	0,850	1,010	0,969	31/64	0,504	0,464	Тяжелая шестигранная гайка 1/2″-13 (упаковка из 50 шт.)
5/8	0,6250	0,119	1-1/16	1,062	1.031	1,227	1,175	39/64	0,631	0,587	Тяжелая шестигранная гайка 5/8″-11 (упаковка из 50 шт.)
3/4	0,7500	0,193	1-1/4	1.250	1.212	1,443	1,382	47/64	0,758	0,710	Тяжелая шестигранная гайка 3/4″-10 (упаковка из 50 шт. )
7/8	0,8750	0,297	1-7/16	1,438	1,394	1,660	1,589	55/64	0,885	0,833	Тяжелая шестигранная гайка 7/8″-9 (упаковка из 50 шт.)
1	1,0000	0,425	1-5/8	1,625	1,575	1,876	1,796	63/64	1,012	0,956	Тяжелая шестигранная гайка 1″-8 (упаковка из 25 шт.)
1-1/8	1.1250	0,592	1-13/16	1,812	1,756	2,093	2,002	1-7/64	1,139	1,079	ЗАПРОС НА СКЛАДЕ
1-1/4	1.2500	0,786	2	2.000	1,938	2.309	2,209	1-7/32	1,251	1,187	Тяжелая шестигранная гайка 1-1/4″-7 (10 шт. в упаковке)
1-3/8	1.3750	1.020	2-3/16	2,188	2,119	2,526	2,416	32.11.	1,378	1.310	ЗАПРОС НА СКЛАДЕ
1-1/2	1,5000	1.310	2-3/8	2,375	2.300	2,742	2,622	1-15/32	1,505	1,433	1-1/2″- 6 Тяжелая шестигранная гайка (10 шт. в упаковке)

BS 3692 Размер гайки | Большой болтгайка

Размерный стандарт гайки согласно BS 3692

β = от 15° до 30°
θ = от 90° до 120°

Серийный номер	Размер	Шаг (p)	Ширина по углу (e)		Ширина по плоскости (s)		Толщина (м)		Большой диаметр D	Делительный диаметр D1		Малый диаметр D2
		мм	Мин.	Макс.	Мин.	Макс.	Мин.	Макс.	Мин.	Мин.	Макс.	Мин.	Макс.
1	М-16	2,00	26,75	27,70	23,67	24.00	12,57	13.00	16.00	14,70	14,93	13,84	14. 21
2	М-18	2,50	30,14	31.20	26,67	27.00	14,57	15.00	18.00	16,38	16,60	15,60	15,70
3	М-20	2,50	33,53	34,60	29,67	30. 00	15,57	16.00	20.00	18,38	18,60	17,60	17,70
4	М-22	2,50	35,72	36,90	31,61	32,00	17,57	18. 00	22.00	20,38	20,60	19,60	19,70
5	М-24	3,00	39,98	41,60	35,38	36. 00	18,48	19.00	24.00	22.05	22,32	20,70	20,80
6	М-27	3,00	45,63	47,30	40,38	41. 00	21.48	22.00	27.00	25.05	25,32	23,80	23,90
7	М30	3,50	51,28	53. 10	45,38	46.00	23,48	24.00	30.00	27,73	28.01	26,50	26,60
8	М-33	3,50	55,80	57,70	49,38	50,00	25,48	26. 00	33,00	30,73	31.01	29.20	29.30
9	М-36	4,00	61,31	63,50	54,26	55,00	28,48	29. 00	36.00	33,40	33.70	32.10	32,20
10	М-39	4,00	66,96	69,30	59,26	60. 00	30,38	31.00	39.00	36,40	36,70	35.10	35,20
11	М-42	4,50	72,61	75. 10	64,26	65.00	33,38	34.00	42.00	39.08	39,39	37,60	37,70
12	М-45	4,50	78,26	80,80	69,26	70. 00	35,38	36.00	45.00	42.08	42,39	40,90	41.00
13	М-48	5,00	83,91	86,60	74,26	75,00	37,38	38. 00	48.00	44,75	45.09	43.10	43,20
14	М-52	5,00	89,56	92,40	79,26	80. 00	41,38	42.00	52,00	48,75	49.09	47,50	47,60
15	М-56	5,50	95,07	98. 10	84.13	85.00	44,38	45.00	56.00	52,43	52,78	50,80	50,90
16	М-60	5,50	100,72	103,90	89. 13	90.00	47,38	48.00	60.00	56,43	56,78	54,90	55,00
17	М-64	6,00	106,37	109,70	94. 13	95.00	50,26	51,00	64.00	60.10	60,48	57,80	57,90

BS 3692 Болты Производитель и экспортер в Индии | BigBoltNut

Номинальная длина болта l	Длина резьбыb
До 125 мм включительно	2d + 6 мм
Свыше 125 мм до 200 мм включительно	2d + 12 мм
Более 200 мм	2d + 25 мм

Длина сбега резьбы не должна превышать значений, указанных в графе 3 таблицы 5.

Болты, которые слишком короткие для минимальной длины резьбы, должны иметь резьбу как винты и обозначаться как винты. Руководство в этом отношении приведено в Приложении D.

Допуски

Допуски на длину резьбы болтов должны составлять плюс два шага для всех диаметров, как указано в таблице D.2.

Эксцентриситет резьбы относительно стержня болтов не должен превышать значений, указанных в графе 19 таблицы 5.

Винты

Винты должны иметь резьбу, чтобы можно было завинтить калибр-кольцо вручную на расстоянии от нижняя сторона головки не более чем в два с половиной раза больше шага для диаметров до 52 мм включительно и в три с половиной раза больше шага для диаметров более 52 мм в соответствии с графой 3 таблицы 5.

Угловатость и эксцентриситет болтов, винтов и гаек

Ось резьбы гайки должна быть перпендикулярна поверхности гайки с учетом «допуска прямоугольности», указанного В столбце 9 Таблицы 6, что соответствует отклонению от прямоугольности ±1º.

Гайка навинчивается вручную на калибр с усеченной конической резьбой до тех пор, пока резьба гайки не будет затянута. на резьбе манометра. Втулка, скользящая по параллельному продолжению калибра и имеющая диаметр поверхности, равный минимальному расстоянию между гранями гайки и точно на 90º к оси манометра, должны быть доведены соприкасаться с передней поверхностью гайки.

Втулка должна находиться в таком положении, чтобы щуп с толщиной, равной допуску на прямоугольность, не мог попасть где-либо между передней поверхностью гайки и поверхностью втулки. (см. Приложение А).

Шестигранники болтов, винтов и гаек должны быть перпендикулярны опорной поверхности, а угловатость головки должно быть в пределах 90º ± 1º (см. приложение E).

Эксцентриситет граней шестигранника гаек относительно диаметра резьбы не должен превышать значений, указанных в графе 10 таблицы 6.

Эксцентриситет головки относительно ширины под ключ и эксцентриситет между хвостовиком и резьбой болты и винты не должны превышать значений, указанных в колонках 18 и 19 соответственно таблицы 5.

Снятие фасок, накладывание шайб и зенкерование

Болты и винты

Головки болтов и винтов должны иметь фаску приблизительно 30º на верхней стороне и, по выбору изготовителя, поверхность под шайбу или сплошную опорную поверхность на нижней стороне, если покупатель в своем запросе или заказе специально не указывает, что ему требуется одна из доступные альтернативы.

Гайки

Гайки должны иметь фаску приблизительно 30º с обеих сторон.

Гайки должны быть утоплены под углом 120º ± 10º на обоих концах резьбы. Диаметр зенковки должен соответствовать требованиям ISO/FDIS 4759.-1:2000 Рисунок 69 выглядит следующим образом:

d ≤ 5 мм:d _amax = 1,15d
5 мм amax = d + 0,75
d> 8 мм:d _amax = 1,08d
для всех размеров: d _амин = d

Требования распространяются на обе стороны симметричных деталей.

Система обозначения классов прочности для стальных болтов и винтов

В соответствии с BS EN ISO 898-1 система обозначения класса прочности (символ класса прочности) для стальных болтов и винтов состоит из двух фигур. Первая составляет одну сотую от минимального предела прочности. прочность в Н/мм2, а вторая – одна сотая отношение между минимальным пределом текучести (или напряжение на пределе постоянной деформации, R0.2) и минимальный предел прочности на растяжение, выраженный в процентах, как показано ниже, для класса прочности 8.8 в соответствии с таблицей 2.

Таблица 2 — Обозначения классов прочности стальных болтов и винтов

Обозначение класса прочности	4,6	4,8	5,6	5,8	6,8	8,8	10,9	12,9
Прочность на растяжение R м мин. Н/мм2	400	400	500	500	600	800	1000	1200
Предел текучести R e мин. Н/мм2	240	320	300	400	480	—	—	—
Напряжение на постоянном пределе усадки R 0,2 Н/мм2	—	—	—	—	—	640	900	1080

Материал и производство стальных болтов и винтов

Способ производства

Стальные болты и винты могут изготавливаться методом холодной ковки, горячей ковки или точением из прутка. Выбор метод должен быть оставлен на усмотрение производителя.

Химический состав

Химические составы сталей, приведенные в таблице 2 стандарта BS EN ISO 898-1, приведены только для справки. Выбор стали на усмотрение изготовителя. Используемая сталь должна быть такой, чтобы готовая продукт обладает механическими свойствами, соответствующими указанному классу прочности.

Термическая обработка

Марки, обозначенные как 8.8, 10.9 и 12.9, должны подвергаться термической обработке для придания заданных механических свойств. в БС ЕН ИСО 898-1.

Другие марки могут подвергаться термической обработке, если это необходимо для получения механических свойств, указанных в п. БС ЕН ИСО 898-1.

Обезуглероживание

Обезуглероживание поверхности резьбы не должно превышать указанное ниже для болтов и винтов. марок марок 8.8, 10.9и 12.9.

Глубина необезуглероженной зоны должна быть не менее двух третей глубины основной нить. В корне резьбы обезуглероживание не должно превышать одной десятой глубины основного нить.

Метод измерения степени обезуглероживания должен соответствовать стандарту BS EN ISO 898-1.

Прокатные круги

ПРИМЕЧАНИЕ — Когда резьбу изготавливают накаткой, на вершинах обычно присутствуют небольшие нахлесты, которые обычно имеют величину, не влияет на работу болта.

Нахлест, образованный на вершине резьбы перпендикулярно оси болта, не считается. основанием для браковки, если глубина нахлеста не превышает 33 % глубины резьбы.

Болты классов прочности 10.9 и 12.9 не должны иметь нахлестов на боковой поверхности резьбы ниже эффективный диаметр. Нахлесты на боковых сторонах выше эффективного диаметра не должны иметь глубину более 33 %. от глубины резьбы.

Механические свойства стальных болтов и винтов

Стальные болты и винты должны соответствовать требованиям к механическим свойствам, приведенным в BS EN ISO 898-1.

Система обозначения классов прочности для стальных гаек

Система обозначения класса прочности для стальных гаек должна представлять собой число, которое составляет одну сотую от указанное испытательное напряжение нагрузки в Н/мм2. Испытательное напряжение нагрузки соответствует минимальной прочности на растяжение самый высокий класс болта или винта, с которым можно использовать гайку (см. Таблицу 3).

Таблица 3 — Обозначения классов прочности стальных гаек

Обозначение классов прочности	4	5	6	8	10	12
Пробная нагрузка Н/мм2	400	500	600	800	1000	1200

Механические свойства стальных гаек приведены в таблице 9.

Рекомендуется, чтобы сорта гаек, которые будут использоваться с каждым типом болта и винта, были такими, как показано в таблице 4.

Таблица 4 — Рекомендуемые комбинации болтов и гаек

Марка болта	4,6	4,8	5,6	5,8	6,8	8,8	10,9	12,9
Рекомендуемая марка	4	4	5	5	6	8	10	12

Материал и производство стальных гаек

Способ производства

Стальные гайки могут быть изготовлены методом холодной ковки, горячей ковки или точением из прутка. Выбор метода должен оставить производителю.

Химический состав

Химический состав сталей, из которых изготавливаются гайки, должен соответствовать приведенным в приложении В
Примечание: Использование автоматных сталей при температурах выше 250 ºC не рекомендуется. Автоматическая сталь может использоваться, если это разрешено Приложением В, или иным образом по специальному соглашению между покупателем и поставщиком.

Термическая обработка

Гайки должны подвергаться термообработке, если это необходимо для получения механических свойств, указанных в разделе 14.

Механические свойства стальных гаек (кроме тонких гаек)

Стальные гайки (кроме тонких) должны соответствовать требованиям по механическим свойствам, приведенным в таблице 9. Гайки должны выдерживать пробную нагрузку, указанную в таблице 9, при испытании в соответствии с приложением С. Гайки, испытанные пробной нагрузкой, должны иметь твердость, не превышающую максимальное значение, указанное в таблице 9.
Гайка, не испытанная пробной нагрузкой, должна иметь твердость не менее минимальной, согласованной между покупателем и поставщиком и не более максимальной, указанной в таблице 9.. Испытания должны быть в в соответствии с Приложением С.

Болты с отверстиями под шплинты

Болты с отверстиями под шплинт поставляются только по специальному заказу. Покупатель должен указать, в его запрос и заказ, размер lp, как показано на рисунке 2. Допустимый допуск –0 + 0,8 мм по указанному размеру lp.

Отверстия под шплинты должны быть просверлены через центр болта, как указано в BS EN ISO 1234.

Маркировка и идентификация (см. также Приложение E)

Общий

Требования настоящего стандарта к маркировке и идентификации обязательны только для стальных болтов, винтов. и гайки диаметром 6 мм и больше; изготавливается по классу прочности 8.8 (для болтов или винты) и 8 (для гаек) или выше.

Болты и винты

Маркировка болтов и винтов должна соответствовать пункту 9 стандарта BS EN 2089.8-2:1994.

Контроль и испытания

Изготовитель должен принять необходимые меры для обеспечения соблюдения требований настоящего стандарта. выполнено, но если, кроме того, покупатель желает, чтобы изготовитель удостоверил или продемонстрировал, что болты, винты и гайки соответствуют настоящему стандарту, подробности и стоимость любых дальнейших проверок должны быть предметом по соглашению между покупателем и производителем.

Испытания на механические свойства должны проводиться в соответствии с Приложением C и BS EN ISO 89.8-1.

Таблица 9 — Механические свойства стальных гаек

Обозначение класса прочности	4	5	6	8	10	12
Пробная нагрузка, Н/мм 2	400	500	600	800	1000	1200
Твердость по Бринеллю (HB) макс.	302	302	302	302	353	375	Все гайки
Твердость по Роквеллу b (HRC) макс.	30	30	30	30	36	39	Все гайки
Твердость по Виккерсу (HV) макс.	310	310	310	310	370	395	Все гайки

Примечание:

• Испытательная нагрузка рассчитывается путем умножения напряжения пробной нагрузки на площадь растягивающего напряжения болта.
• Преобразование твердости по Бринеллю в твердость по Роквеллу было рассчитано в соответствии со стандартами BS EN ISO 6506-1,2 и 3 и БС ЕН 10109-1.
• Все гайки, кроме исключенных по соглашению между покупателем и изготовителем. Гайки с установленной пробной нагрузкой свыше 500 000 Н (см. таблицу 10) могут быть освобождены от испытаний пробной нагрузкой. Такие гайки должны иметь минимальную твердость, согласованную между покупателем и изготовителем.

Химический состав стальных гаек

Химический состав материалов, из которых должны быть изготовлены стальные гайки, приведен в таблице Б.1.

Обозначение класса прочности	Пределы химического состава (проверить анализ)
	Углерод макс. %	Марганец мин. %		Фосформакс. %		Сера Макс. %
4, 5 и 6 (см. примечания)	0,50		—		0,110		0,150
8	0,58		0,30		0,060		0,150
10 и 12 (см. примечания)	0,58		0,45		0,048		0,058
ПРИМЕЧАНИЕ 1 Легкорежущая сталь может использоваться только по специальному соглашению между покупателем и поставщиком. В таких случаях допускается следующее максимальное содержание фосфора, серы и свинца: Фосфор, 0,12 %; Сера 0,34 %; Свинец, 0,35 %. ПРИМЕЧАНИЕ 2 Легирующие элементы могут быть добавлены, если это необходимо для улучшения механических свойств гаек, указанных в разделе 15.

Испытание механических свойств стальных гаек (см. разделы 16 и 19)
Пробная нагрузка

Испытание пробной нагрузкой состоит из приложения соответствующей пробной нагрузки, указанной в таблице 10, которая была получена из напряжения пробной нагрузки, указанного в таблице 9..

Соберите испытуемую гайку на закаленной и отпущенной оправке, как показано на рисунке С.1, и приложите указанную нагрузку в осевом направлении.

Гайка должна выдерживать эту нагрузку без разрушения в результате зачистки или разрыва и должна сниматься пальцами после снятия нагрузки. Если резьба оправки повреждена во время испытания, испытание не принимается.

Может потребоваться использование ручного гаечного ключа, чтобы привести гайку в движение. Такое отворачивание допустимо при условии, что оно ограничено половиной оборота, а затем гайка снимается пальцами после первоначального ослабления.

Закаленная оправка

Оправка должна иметь твердость не менее Rockwell C45. Резьба должна иметь класс допуска 5 He, за исключением того, что допуск на большой диаметр должен составлять последнюю четверть диапазона 6g на стороне минимального материала.
