Как уберечь деревянный дом от затхлого запаха, гнили, грибка и плесени. Особенности системы вентиляции в деревянном доме

Даже в «дышащем» деревянном доме нужна вентиляция. Без неё невозможно обеспечить ни комфортную атмосферу, ни воздухообмен, ни оптимальный уровень влажности. А без этого, в свою очередь, в доме очень быстро заведётся плесень, микроорганизмы и грибки — крайне опасное явление для всех деревянных построек. Вот почему к вентиляции в деревянном доме предъявляются особенные требования: здесь и повышение, и понижение уровня влажности одинаково негативно сказываются на параметрах древесины, а, следовательно, и на всей деревянной постройке в целом.

Возможные варианты организации вентиляции в деревянном доме

Недальновидно пренебрегать вентиляцией в деревянном доме. И если в комнатах еще можно обойтись естественной вентиляцией, то в таких помещениях как кухня, санузел, подвал, её будет недостаточно.

А ведь здесь как нигде важно обеспечить качественную рециркуляцию воздуха. Сделать это можно тремя способами.

1. Естественная вентиляция. На то она и «естественная», что не требует никакого особого оборудования, являясь самым экономным решением. В случае с деревянным домом организация естественной вентиляции предполагает под собой задел небольших промежутков между брёвнами и обустройство специальных отверстий сверху и снизу в определённой части стены (чаще всего в зоне кухни и санузла). Одно отверстие предназначается для удаления отработанного воздуха наружу, другое призвано обеспечивать приток свежего воздуха с улицы. Такие технические отверстия могут закрываться заслонками и использоваться по требованию. Однако стоит понимать, что столь элементарная система вентиляции не способна никаким образом обрабатывать поступающий воздух. А это значит, что с улицы будут поступать не только неочищенные от примесей воздушные массы, но и холод (или жара). Хоть как-то нивелировать этот недостаток можно, подсоединив к вентиляционным отверстиям трубы с выводом на крышу.

2. Принудительная вентиляция. Подразумевает под собой приточную вентиляцию с естественной вытяжкой, либо более совершенную — приточно-вытяжную систему. Для организации подобной системы вентиляции потребуется покупка соответствующего климатического оборудования, его монтаж и последующее обслуживание (хотя бы сезонное). Но, несмотря на то, что принудительная вентиляция требует определённых финансовых вложений, преимуществ у неё гораздо больше. Потратившись однажды, вы обеспечите себе комфорт на долгие годы!

Ключевыми преимуществами принудительной вентиляции являются:

  • высокая степень очистки воздуха
  • высокая производительность
  • поддержание заданной температуры приточного воздуха
  • низкий уровень шума
  • компактные размеры и возможность установки в любой плоскости

3. Смешанная вентиляция санузла или другого помещения. В этом случае приток свежего воздуха обеспечивается естественным путём (за счёт отверстия в стене, см. пункт 1), тогда как удаление отработанного воздуха производится с помощью вытяжки, имеющей выход на крышу дома. Для создания подобной системы вентиляции выбирается оптимальный по техническим характеристикам вентилятор, способный обеспечить качественный забор воздуха из конкретного помещения.

Обязательные места установки вентиляционного оборудования

В общем и целом выбор вида и системы вентиляции, а также места её размещения в доме зависит от технических характеристик объекта, планировочных решений и, разумеется, вашего бюджета. Но важно отметить, что даже в деревянном доме, несмотря на его «дышащие» стены и перекрытия, есть помещения, в которых качественная система вентиляции должна быть по умолчанию.

К ним относятся:

  • санузел (либо по отдельности ванная комната и туалет). Это комната с повышенным уровнем влажности, а потому нуждается в постоянном, причём качественном проветривании, обеспечивающем должную рециркуляцию воздуха, вывод отработанного влажного воздуха и приток свежего. Обеспечить это естественным путём практически невозможно. Вот почему для организации вентиляции в санузле деревянного дома мы рекомендуем использовать либо принудительную вентиляцию, либо вентиляцию смешанного типа. В последнем случае создаётся небольшое отверстие в стене для проветривания, которое во время пребывания в помещении людей плотно закрывается заслонкой. Отток же отработанного воздуха осуществляется через вентиляционную шахту, в которую монтируется вентилятор
  • кухня. Обеспечить качественный воздухообмен на кухне, где воздух пропитан всевозможными запахами, насыщен влагой и жирами (а, значит, и опасными для здоровья канцерогенами) позволит вытяжка. О видах кухонных вытяжек и способах их монтажа читайте в нашей статье «Установка вытяжки на кухне»
  • подвал. Являясь помещением с повышенным уровнем влажности, часто не имеющим окон, подвал, как и санузел, нуждается в качественной вентиляции. В противном случае из подвала сырость будет проникать в дом, провоцируя возникновение и распространение плесени и грибков, а также неприятных запахов.

Помимо этого в деревянных домах в вентиляции также нуждаются:

  • фундамент. Наиболее распространённым решением для лёгких деревянных домов (в том числе и каркасных) является ленточный фундамент. В его структуре, как правило, много свободного места, которое может использоваться для создания эксплуатируемого подвала, либо не использоваться вовсе. Как бы там ни было, вентиляция фундамента нужна в любом случае, и подразумевает она под собой создание специальных отверстий еще на этапе укладки фундамента. Отверстия делаются совсем небольшими и обрамляются, во-первых, решёткой (защитит от проникновения грызунов в подвал), а, во-вторых, заслонкой (защитит от попадания внутрь грязи и влаги под пол)
  • пол. Деревянные полы сами по себе способны пропускать воздух. Но нередко в деревянном доме полы изготавливаются из бетона или других стройматериалов, которые дополняются стяжкой и гидроизоляцией. В этом случае по примеру вентиляции фундамента необходимо организовать еще и вентиляцию пола.

Как создать вентиляционную систему и стоит ли делать это самостоятельно

Организация вентиляционной системы в доме, независимо от того, деревянный он, кирпичный или из ЛСТК, начинается с разработки проекта. Пренебрежение этапом проектирования грозит, как минимум, неудобствами в процессе эксплуатации вентиляции; как максимум — некорректной работой системы и быстрым выходом её из строя. Определившись с видом и типом оборудования, имея на руках проект, в котором чётко обозначено, как будет сформирована вентиляция и в каких комнатах будет размещено оборудование, можно приступать к монтажу.

Однако, как показывает наша практика, самодеятельность и экономия на услугах профессионалов часто выходит боком, заставляя хозяев домов волей-неволей вспоминать мораль о том, что скупой платит дважды. Особую актуальность эта цитата приобретает тогда, когда речь идёт о монтаже дорогостоящего оборудования и реализации технически сложных проектов вентиляции.

Узнайте стоимость вентиляции Вашего дома.

Чем грозит отсутствие вентиляции в деревянном доме

Строить деревянный дом и надеяться на уникальные свойства древесины (в частности, способность «дышать»), недальновидно. Как говорится, на древесину надейся, а сам не плошай. Обеспечить качественный воздухообмен и комфортную атмосферу даже в деревянном доме способна только продуманная система вентиляции! Её отсутствие для деревянного дома губительно.

Недостаточный воздухообмен приводит к повышению уровня влажности, чего так боится древесина. Влажность и конденсат провоцируют гниение, а также появление и распространение плесени, бактерий и микроорганизмов. На этом этапе отсутствие вентиляции становится опасным уже не только для дома (остановить процесс гниения практически невозможно), но и для здоровья домочадцев. Затхлый воздух — одна из причин возникновения аллергических реакций и астмы. Ну, а отсутствие вентиляции в обязательных местах установки (в ванной комнате, на кухне, в подвале) ко всему прочему приводит еще и к созданию неблагоприятной обстановки, наполненной отвратительными запахами.

Получите профессиональную консультацию прямо сейчас.

как правильно сделать систему воздухообмена в срубе

В малоэтажном строительстве сейчас лидируют дома из бруса или бревна. Древесина привлекает доступностью и экологической чистотой. К ее недостаткам вполне обоснованно относят чувствительность к конденсату и бытовой влаге, но грамотно организованная вентиляция в деревянном доме поможет свести к минимуму их пагубное воздействие.

Мы расскажем, как сформировать в сооружениях из пиломатериалов стабильный воздухообмен. Оптимальный микроклимат в жилище – это залог здоровья. Кроме того, в деревянной постройке вентилирование поможет уберечь конструкции от порчи грибком и преждевременного выхода из строя.

Содержание статьи:

Аргументы в пользу устройства вентилирования

Нужна ли специально организованная система воздухообмена в деревянной постройке как таковая? Мнение, что деревянные дома “дышат”, не дает оснований полностью отказываться от систем, отводящих излишки влаги и отработанный воздух из помещений.

Так же как и при сооружении построек из бетона и кирпича в возведении домов из пиломатериалов применяются технологии, сокращающие потери тепла. Просто вместо синтетических материалов применяют натуральные уплотнители из джута, льна, войлока в межвенцовых стыках. В перекрытия укладывают минеральную вату.

Сооруженные их бруса или бревна дома нуждаются в устройстве систем вентилирования, так как в них работает генерирующее тепло оборудование, выжигающее кислород из воздушной массы

Утепленные деревянные строительные конструкции не позволяют воздушным массам циркулировать естественным путем. Вдобавок привычные оконные и дверные коробки строители и владельцы стали активно менять на герметичные пластиковые аналоги.

В результате свежий воздух не поступает внутрь, а отработанный не выходит наружу. Для дыхания обитателям не поставляется требующийся объем кислорода. На не просушенных деревянных конструкциях расселяется плесневый грибок, с удивительной скоростью разрушающий постройки.

Обеспеченный вентилированием воздухообмен особенно остро нужен в деревянных постройках с герметичными оконными и дверными конструкциями

Кроме того, дерево отлично абсорбирует влагу! Если не бороться с влажностью, теплопотери увеличатся как минимум вдвое. Ведь вода – идеальный проводник для тепловых волн.

Дерево действительно “дышит”, но не настолько, чтобы воздухообмен происходил в полном объеме без специально организованной системы вентиляции. Стены из древесины не смогут полноценно отводить бытовые испарения. Они не предоставят возможность удалить взвешенную в воздухе пыль с микроорганизмами.

Выбор оптимальной схемы вентилирования должен производиться на стадии разработки проекта, хотя в деревянных сооружениях ее можно организовать или усилить и после возведения

Организация вентиляции в доме из бруса либо бревна исключит влияние перечисленных негативных обстоятельств на организмы проживающих и строительные конструкции.

Естественную схему устроить просто необходимо, но можно соорудить и искусственную. А если еще и снабдить рекуператором, то отработанный воздух можно применить в подогреве свежей порции с улицы.

Нормативные требования к воздухообмену

Наличие вентиляции, должно быть предусмотрено еще на этапе проектирования самого дома. Изучение строительных норм (СНиП) рекомендовано как самостоятельным строителям, так и заказчикам услуг строительных бригад.

Не всем гастарбайтерам можно доверять, большинство приходится тщательно контролировать.

Проектирование вентиляционной системы деревянного дома – очень важный этап строительства, только так можно избежать множества ошибок и обезопасить себя от дополнительных финансовых затрат в будущем. Недостаточно продуманную вентиляцию в доме из бревна или бруса проще всего доработать, но способы решения проблемы будут значительно ограничены

В СНиП за номером 41-01-2003, регламентирующем правила устройства систем вентилирования и отопления, зафиксированы стандарты скорости циркуляции воздуха как в самой постройке, так и в отдельных ее помещениях:

  • для жилых комнат, гостиных, спален норма составляет – 30 м3/час;
  • для кухонных и ванных помещений, где влажность повышена, норма – от 50 до 70 м3/час;
  • для хозяйственных помещений норма – 15 м3/час.

Независимо от типа системы вентилирования, она должна обеспечивать нормативный объем.

Задача проектировщика заключается в выборе соответствующего потребностям типа. Нужно также сразу определиться с оборудованием и рассчитать площадь воздуховодов, если они планируются к применению.

Разновидности вентиляционных систем

Вентиляционные системы делятся на группы по способам побуждения движения воздуха и по типу действия. Подбирают оптимальный вариант в зависимости от решаемых задач, площади и этажности постройки. В немалой степени на выбор оказывают влияние финансовые возможности будущего владельца.

Классификация по способу побуждения

Для деревянных домов и срубов, чаще всего используют следующие виды вентиляции:

  • Естественная (гравитационная). Предусматривает наличие вентиляционных отдушин (продухов) и вытяжного канала, формирующих циркуляцию воздушного потока на основании законов физики. При этом нужно учесть, что показатель естественного воздухообмена зависит от погодных факторов, т. к. движение возможно, только если плотность воздуха за окном выше, чем внутри.
  • Искусственная (механическая). В ней движение воздушных потоков стимулируют вентиляторы, устанавливаемые или в приточные компоненты, или в вытяжные. Неоспоримый ее плюс – стабильность работы в любую погоду. Механическая система абсолютно независима от физических параметров воздушной массы снаружи дома и внутри.
  • Смешанная (комбинированная). По сути является модернизированным вариантом естественного типа вентилирования. Чтобы его организовать, вентилятором механизируют или вытяжку, или приток. Если ставят вытяжной вентилятор, то приток осуществляется естественным способом. И наоборот: приток с вентилятором, вытяжка – естественная.

Важно учесть планировку деревянного дома, чтобы правильно сделать вентиляцию как естественную, так и искусственную. Определение мест для отдушин, вытяжки и отдельных воздуховодов напрямую зависит от того, где будет расположена кухня и санузлы. Именно в них располагают вытяжные отверстия.

Естественная схема значительно проще, чем механическая в проектировании и устройстве. Однако при ее разработке следует четко придерживаться правил расположения приточных и вытяжных компонентов

Каналы вытяжки в частных домах чаще всего выводят в общую вентиляционную шахту. Поэтому кухни с ваннами и туалетами обычно группируют в одной зоне. Однако есть и другие решения, к примеру, утилизация отработанной массы по воздуховоду на чердак или напрямую через стеновой вытяжной клапан на улицу.

Если планируется постройка сложной архитектурной формы, многие владельцы деревянных домов выбирают именно искусственную систему воздухообмена. Механическая схема не обязывает располагать составляющие системы на определенной высоте и привязываться кухни с санузлами друг к дружке.

Деление по принципу действия

Необходимо также различать вентиляционные системы по типу действия, а именно:

  • Приточная. Обеспечивает эффективную работу всей системы вентиляции, рассчитанную на поставку воздуха внутрь. Нагнетаемый вентиляторами свежий воздух вытесняет отработанную массу наружу через вытяжные отверстия, устроенные в ванной, кухне, туалете.
  • Вытяжная. Вентиляционные вытяжки есть в любом доме/квартире. Они могут быть с вентиляторами и без них. Для того чтобы иметь возможность регулировать скорость воздухообмена, вытяжки оснащаются задвижками, заслонками или вентиляторами, которые работают от электросети. Если в вытяжке работает вентилятор, то свежий воздух сам поступает на смену удаленного.
  • Приточно-вытяжная. Механическая тяга обеспечивается не только вентиляторами на вытяжке и притоке, но и сооружением воздуховодов. Эффективность этих систем доказана в деревянных домах большой площади. Т.е. там, где естественным образом воздухообмен сложно или невозможно произвести.

Несмотря на то, что в приточно-вытяжных системах вентиляторы работают и на вытяжку, и на приток, используется обычно только одно направление. У владельца дома всегда есть возможность выбрать, что интенсивней использовать.

Вентиляционную можно снабдить управляющим устройством, которое дает возможность настраивать скорость воздуха внутри помещения. Минус состоит в том, что такое оборудование обходится достаточно дорого, а его монтаж требует специализированных инструментов и определенной квалификации.

Сейчас владельцы деревянных домов отдают предпочтение приточно-вытяжной системе воздухообмена с возможностью рекуперации.

Приточная система вентиляции с рекуперацией – это идеальный вариант для деревянных домов, а также для помещений, естественный воздухообмен нарушен

Однако этот вариант имеет, как преимущества, так и недостатки. Во-первых, необходимо понимать, что потребуется дополнительное оборудование для подготовки воздуха перед подачей и для утилизации отработанной воздушной массы. Все устройства энергозависимы, значит, нуждаются в электропитании, расход которого придется оплачивать.

В качестве комплектующих будут задействованы:

  • вентилятор забора воздуха;
  • электрический обогреватель;
  • увлажнитель;
  • система фильтрации;
  • шумоизоляционные системы.

При наличии от электрического обогревателя можно отказаться, так как она априори оборудована теплообменником. Он использует в обогреве отработанный воздух, удаляемый из помещения.

Отсюда основное преимущество – владельцы дома могут значительно экономить на энергопотреблении. Кроме того, такую вентиляционную систему можно использовать летом, когда нужно охладить воздух и воспользоваться кондиционированием.

Показатели скорости циркуляции воздуха приточных систем вентиляции самые высокие. Они могут быть использованы для обогрева и для охлаждения помещений деревянного дома, но придется значительно вложиться финансово.

Устройство вентилируемого пола

Важной составляющей организации воздухообмена в срубе является вентиляция пола, фундамента и нижних венцов сруба. Система просушит пиломатериалы основания дома, значит, защитит всю постройку от гниения и грибка.

Все конструкции деревянного дома должны регулярно осушаться потоками воздуха. особое внимание следует уделить основанию: фундаменту, перекрытию, системе пола

Основные принципы и правила вентиляции основания:

  • Устройство отверстий-продух (диаметр – 10 см) с ветреной и противоположной стороны цоколя сруба. Расстояние от земли до центра этих отверстий должно составлять не менее 33-х см.
  • Сооружение пола по плавающей схеме с зазорами по периметру помещений. Зазоры неплотно прикрываются плинтусом, благодаря чему поступающий в продухи воздух может свободно выходить.
  • Формирование в конструкции пола вентиляционных отверстий, сообщающихся с подпольем. Их закрывают решетками, устраивают, если в качестве напольного покрытия использовались не натуральные половицы, а линолеум, ковролин, ламинат и подобный, не пропускающий воздух материал.

В морозный период выбранные в цоколе либо фундаменте продухи закрывают заслонками, значительно сокращающими воздухообмен, а летом ставят на них решетки.

Расстояние между самими продухами составляет порядка 2-х метров, если дом расположен в низине. Если же сруб стоит высоко, то такое расстояние должно быть увеличено, поскольку увеличивается сила ветра, а значит, и интенсивность продува.

Система вентиляции малоэтажного дома обязательно должна обеспечивать вентилирования подполья и подвалов естественным или искусственным способом

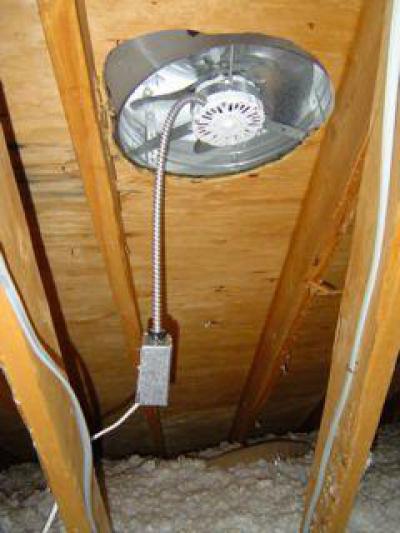

Особое внимание стоит обратить на систему воздухообмена чердаков и мансардных помещений, от которой во многом зависит состояние и долговечность крыши. Вентиляция чердака и мансарды увеличит общую сумму продухов до 500-й доли от общей площади всего дома.

Для организации естественного воздухообмена на чердаке или мансарде устраивают фронтонные вентиляционные и слуховые окна. Вид вентиляционной конструкции подбирают, исходя из формы крыши. Понятно, что в скатных вариантах проще устроить проем во фронтоне, вальмовые и шатровые обустраивают слуховыми окнами.

Чтобы отвести отработанную воздушную массу, потребуются вентиляционные шахты. Их чаще всего планируют в центре постройки, ближе к коньку. В летний период вентиляционные шахты могут быть оборудованы вентиляторами, так работа всей системы в жаркие безветренные дни будет обеспечена.

Если воздухообмен в пределах как холодного чердака, так и обустроенного мансардного пространства недостаточен, плесневый грибок расселяется и размножается с удивительной скоростью

Вентиляция кровли требует внимательного отношения к следующим нюансам:

  • Между изоляционными слоями, утеплителем и кровельным покрытием необходимо оставлять зазоры по 3-5 см.
  • Указанная дистанция обеспечивается устройством обрешетки и контробрешетки.
  • Теплоизоляция изнутри должна быть защищена слоем пароизоляции.
  • Слой утеплителя в кровельном пироге снаружи должен быть защищен гидроизоляцией, отделенной от кровельного покрытия вентиляционным зазором.

Соблюдение установленных норм и правил необходимо для разработки грамотного проекта . Знание строительных нормативов и заранее подготовленные чертежи помогут обойтись без проектировщиков, и при этом добиться поставленной цели – сохранить деревянный дом в пригодном для проживания состоянии.

Кондиционеры против естественного воздухообмена

Могут ли кондиционеры заменить естественную циркуляцию воздушных масс в помещении?

Любые, даже самые дорогие, климатические системы значительно уступают простому проветриванию. Хотите быстро соображать, чтобы поддержать свою работоспособность? Чаще проветривайте помещение, а еще лучше не экономьте на системе вентиляции, поскольку, например, зимой не всегда есть возможность надолго открыть окно.

Несмотря на отличные изоляционные свойства древесины, кондиционеры построенному из бревна или бруса дому не помешают. Если выбрать климатические системы, работающие на охлаждение и обогрев, можно ощутимо сэкономить на отплении

Все сплит-системы имеют два блока, которые функционируют синхронно:

  1. Внешний – это компрессор, который конденсирует хладагент;
  2. Внутренний – это радиатор, который нагревает воздух, циркулирующий вокруг него принудительно.

Воздух, который будет впоследствии охлажден, также забирается внутри помещения. Это значит, что сплит-система охлаждает и пропускает через себя одни и те же воздушные массы.

Некоторые модели забирают и уличный воздух, в том числе, однако его количество не превышает и 5%, поэтому кислород даже в этом случае не поступает внутрь помещения в должном объеме. Цена таких инноваций значительно выше стандартных технологий, а поставленную задачу они не решают.

Выводы и полезное видео по теме

Вывод напрашивается сам собой, система вентиляции – это неотъемлемая часть деревянных домов:

Если заблаговременно разобраться в том, как грамотно сделать вентиляцию в срубе и правильно ее организовать, постройка прослужит без малейших проблем долгие годы.

Расскажите о том, как устраивали систему стабильного воздухообмена в собственном доме, сооруженном из бруса или бревна. Поделитесь технологическими нюансами, которые могут пригодится посетителям сайта. Оставляйте, пожалуйста, комментарии в находящейся ниже блок-форме, размещайте фотоснимки по теме статьи, задавайте вопросы.

пола, подпола, видео-инструкция как сделать систему своими руками, проектирование, устройство, вентиляционные каналы, фото и цена

Дом из дерева принципиально отличается от других построек, благодаря своей природной энергетике. Воспроизвести настоящий лесной аромат не удается никакими химическими заменителями, кроме того, в нем гораздо легче дышать. Возникает вопрос, если древесина сама может контролировать атмосферу в комнате, то нужна ли вентиляция в деревянном доме?

Если вы также заинтересовались этим, вам следует прочитать статью до конца.

На фото – наружная вентиляция деревянного дома из металлических труб

Несмотря на все положительные моменты проживания в деревянном доме, есть несколько неприятностей, с которыми вам придется столкнуться, если вентиляция в нем будет работать плохо. Специалисты не просто советуют, а настоятельно рекомендуют не откладывать ее установку надолго, а лучше всего – делать ее одновременно с возведением жилья.

Зачем вентиляция в доме из дерева

Если вы представите себе по фильмам или мультфильмам старую деревянную избу, ее центром чаще всего была большая русская печь, а вместо стен использовали занавеси. В этом случае беспокоиться о вентиляции не было смысла, так как сама печь являлась отличной вентшахтой.

Однако для современного деревянного дома, который часто сложен из клееного бруса, такой подход неприемлем. В этом случае мы получаем «коробку», которая представляет собой крепко сколоченный сундук, в котором нет места для щелей и сквозняков.

Устройство вентиляции в деревянном доме своими руками процесс несложный, но затратный

Из-за материала и самой конструкции в строении полностью отсутствует естественная вентиляция. Происходит застой воздушных масс, что негативно влияет на атмосферу в помещении.

Наша задача сегодня – рассказать о том, какая вентиляция в деревянном доме может применяться, а также показать это наглядно, в зависимости от определенных условий.

Делаем микроклимат самостоятельно

Если у вас есть хотя бы небольшой опыт работы со строительными инструментами, установка вентиляционных коробов не покажется вам слишком сложной.

Для облегчения понимания процесса его нужно разбить на несколько этапов:

  1. Проектирование вентиляции в деревянном доме должно проходить согласно нормам воздухообмена, утвержденным в СНиП:
Кухня
  • с газовой плитой – 70 м³/ч;
  • с электрической плитой – 50 м³/ч.
Ванная комната За один час подача и отвод воздуха должен составить 50 м³.
Санузел Все зависит от его объема, но средний показатель – 30 м³/ч.
Хозяйственное помещение Здесь средний показатель составляет 15 м³/ч.
Жилая комната За один час система вентиляции в деревянном доме должна обеспечивать воздухообмен в среднем 30 м³.

Вентиляция в ванной в деревянном доме должна обеспечивать воздухообмен на уровне 50 м3/ч

Совет: вышеприведенные параметры являются средними, поэтому окончательный результат расчета вентиляционной системы будет зависеть от планировки дома.

  1. Установить вентканалы и смонтировать воздуховоды по составленной схеме. Если у вас что-то не получается или вызывает затруднения, лучше обратитесь сразу на этом этапе к специалисту, иначе потом цена переделки может быть высокой.
  1. Обязательно проверьте работоспособность всей системы и ее отдельных элементов, обнаружив неполадки и недоделки, сразу их исправьте.

Самый простой способ – использование естественной вентиляции

Можно сказать, что этот вариант привлекает многих своей дешевизной и простотой.

Однако даже здесь есть свои нюансы, которые обязательно нужно учитывать.

  1. Начните ее обустройство с подвальных помещений, чтобы свежий воздух вначале попадал сюда первым. Для этого не забудьте в фундаменте сделать своими руками продухи – вентиляционные отверстия, которые нужно сделать под каждой стеной дома в период строительства.

Продухи в фундаменте или как делается вентиляция подпола в деревянном доме

Рекомендуем организовать подачу воздуха с северной стороны на уровне цоколя, так как оттуда он более прохладный, что даст возможность увеличить тягу. Делать в каждом помещении приточный канал необязательно, оставьте только под внутренними дверьми зазор в 15-20 мм.

Этого будет достаточно, чтобы свежий воздух свободно проникал во все помещения и вытеснял оттуда отработанный через вытяжки под потолком в каждой комнате. Для красоты их можете прикрыть декоративными решетками. Обязательно сделайте выход каждого из них выше уровня кровли.

Вентиляция пола в деревянном доме, если есть подвал или погреб

Совет: установите в каналах для прохождения воздуха клапана или заглушки, которыми вы сможете контролировать скорость воздухообмена.

  1. При использовании естественной системы вентиляции сделать для каждого канала свой выход, а не объединять их в один. Экономии у вас не получиться большой, зато в нем может возникать обратная тяга при сильном ветре, распространяя, к примеру, по всем помещениям канализационные запахи.

Также на силу тяги могут влиять:

  • высота венттрубы;
  • сечение внутреннего канала;
  • конфигурация и число поворотов;
  • утепление вытяжки.

Совет: так как естественная вентиляция сильно зависит от разности температур внутри и снаружи здания, в летний период необходимо почаще проводить проветривание комнат через открытые окна.

  1. Разбираясь, как сделать вентиляцию в деревянном доме, при выборе материалов для вентканалов, мы рекомендуем остановиться на металле или пластике, внутренние стенки которых очень гладкие. Это не будет создавать дополнительные трудности прохождению воздуха.

Обратите внимание! Вентиляционные каналы в деревянном доме не должны сужаться в местах стыков и не иметь внутри препятствий.

Простая схема вентилирования помещений в доме из дерева

  1. Не забудьте также и про вентилирование пространства под крышей. К примеру, в мансарде нужно сделать то же самое, как и в других жилых помещениях, в нежилом чердаке проветривание можно проводить через специальные отверстия в кровле.

Механическая вытяжная вентиляция

В больших или сложных в планировке домах не всегда воздух естественным путем может освежать атмосферу. Поэтому в таких случаях следует обратить внимание на принудительную его подачу с помощью электрического вентилятора. После его установки в устье вытяжного канала, мощность вытяжки существенно увеличиться. Такой способ себя оправдывает в санузле или на кухне.

Вентилирование санузла вытяжным вентилятором

Выбирать устройство нужно соответственно диаметру вентканала, в который его предстоит его монтировать. Также следует рассчитать предварительно мощность (как это сделать можете найти на страницах нашего сайта), чтобы она была эффективной. Иногда приходится ему в помощь устанавливать еще и нагнетающий вентилятор.

Совет: присоедините пуск вентилятора к выключателю света в санузле, он будет останавливать свою работу после погашения лампочки.

Как и при естественной вентиляции, не рекомендуем объединять вытяжные каналы из разных помещений в один.

Приточная вентиляция

Помимо естественной вентиляции и использования электровентилятора, есть и другой способ эффективно освежить воздух в помещении. Вам нужно оборудовать систему приточной вентиляции, обеспечивающую также и усиленную вытяжку. Данное устройство в состоянии обеспечить полноценный воздухообмен в доме, от фундамента до мансарды.

Как делается принудительная вентиляция деревянного дома своими руками

Она предназначена для:

  • подачи наружного свежего воздуха;
  • фильтрации подаваемого воздуха и очищение его от пыли;
  • подогрева воздушного потока, проходящего по каналу;
  • отвода загрязненного воздуха наружу.

Совет: закажите отдельные элементы систему в уже собранном виде, так вы сможете облегчить себе работу в дальнейшем.

Обычно комплект состоит из:

  • канального вентилятора для захвата воздуха снаружи;
  • электрообогревателя для подогрева воздушных масс в холодный период;
  • увлажнителя сухого летнего воздуха;
  • шумогасителя, чтобы не ощущалась вибрация работающего вентилятора;
  • фильтров, препятствующих попаданию пыли в систему.

Также применяют автоматику контроля и управления. Устанавливать систему лучше всего на чердаке дома.

Вывод

Из статьи стало понятным, что даже в деревянном доме необходима система вентиляции, а вот какая из них – естественная, комбинированная или приточно-вытяжная будет лучше, можно решить самому или спросить об этом у специалиста. Установить первые две не составит особого труда, с третьей могут быть проблемы из-за монтажа определенных узлов и элементов.

В любом случае, вентиляция в деревянном доме поможет сделать помещения в нем чище и комфортнее.

Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

Вентиляция в деревянном доме


Вентиляция в деревянном доме и ее устройство часто оказывается в категории спорных вопросов. Поэтому часто владельцы таких домов отказываются от монтажа системы вентиляции, ссылаясь на тот факт, что деревянный дом «дышит». В этой статье мы не будем придерживаться линии маркетологов и менеджеров, которые продают вентиляционные системы, а постараемся разобраться в сути проблемы, причинах имеющихся споров и разных домыслов.

Дыхание – это процесс жизнедеятельности организма, который обеспечивает нормальный метаболизм (обмен вещества и энергии) и сопровождается поглощением кислорода и выделением углекислого газа, водяного пара и других продуктов.

Как мы видим из определения, понятие «дыхание» для деревянного дома не подходит. Ни сам дом, ни древесный материал: бревно или брус, дышать не могут. Что же тогда понимается под выражением «деревянные дома дышат»?

Под это понятие подводят два объяснения: сквозняки в деревянном доме и способность дерева пропускать воздух. Начнем со сквозняков.

Сквозняк – система вентиляции деревянного рубленого дома

На довод, по поводу того, что в деревянном доме намного легче дышится, часто отвечают, что ничего удивительного ведь в доме из дерева дует со всех щелей и углов. Тут же добавляют, что в современном деревянном доме все сделано настолько плотно и герметично, что никаких сквозняков нет, а значит, дом не дышит и нужно делать систему вентиляции.

Хочется возразить, ведь находясь в деревянном доме своего деда, я сквозняков не чувствую. Думаю, что проблема исходит из советского периода, когда строили «лишь бы крыша была», материал для окон и дверей использовали сырой. Отсюда и огромные щели в рамах окон.

Не думаю, что 50 – 100 лет назад рачительный хозяин позволил бы себе поставить окно не из сухого материала, или не проконопатил бы вовремя сруб, из которого птицы выдергали мох. Кроме этого, межвенцовые швы часто промазывали глиной, делая их герметичными и препятствуя вытаскиванию мха. Потому считаю сквозняк – это не объяснение факта, что в деревянном доме легче дышится.

Это сейчас часть современных строителей позволяют себе сырой материал и некачественную рубку, пороча тем самым одну из древнейших и проверенных технологий строительства. Но это уже вопросы тепла и теплотехники.

Вентиляционные свойства древесины и деревянной стены

Однако приток свежего воздуха в деревянном доме существует, но происходит это благодаря перепаду температуры (а значит и давления) внутри дома и снаружи. Зимой в доме теплее, значит давление ниже, как следствие воздух движется снаружи внутрь. Летом же наоборот, воздух движется наружу. Движение воздуха происходит не через щели, а сквозь утеплитель (мох, льняную паклю, шерсть) и сквозь дерево. Здесь необходимо заметить, что наибольший поток воздуха идет там, где меньше препятствий, то есть через межвенцовые швы, но это не сквозняк, этого движения вы не почувствуете тактильно.

В меньшей степени воздух проникает через древесину. Изучая данную тематику, пришлось столкнуться с предложением, подуть сквозь стену, чтобы понять, что деревянная стена воздуха не пропускает (это предлагают продавцы вентиляционных систем). С таким же успехом можно предложить подуть с одной стороны вентиляционной системы.

Результат будет аналогичный. Если в первом случае не получится дуть из-за очень маленького размера пор в клетках дерева, то во втором из-за большого объема воздуха. Если не получается в конкретном случае, это не значит, что система не работает. Это говорит только о том, что ваши легкие слишком слабы для приведения системы в действие.

Дело в том, что клетка растения, в данном случае дерева, представляет очень вытянутый сосуд, своеобразную трубу с очень тонкой стенкой, сквозь которую воздух может под давлением пройти, а затем двигаться по этой трубе вдоль бревна. Именно таким образом и происходит движение, в первую очередь, пара и передача тепла в деревянной стене.

Благодаря этому механизму и движению воздуха сквозь утеплитель, которые происходят за счет перепада температуры и давления (правильнее говорить перепада давления, которое является следствием перепада температуры) за сутки может обновляться до 30% объема воздуха в помещении.

В результате движения воздуха, который содержит пары воды, в деревянном доме поддерживается оптимальная влажность воздуха. Кроме этого часть пара может поглощаться древесиной, что не только создает оптимальную влажность в помещении, но и не дает бревну пересыхать, что продляет, а не сокращает срок его службы.

Печь – древняя система рекупирации воздуха и активизации естественной циркуляции

Если снова вернуться к истории и к особенностям жизни наших предков, то без труда заметим совершенно иные размеры печи. Даже если сопоставить современную кирпичную печь и старинную русскую печь, то размеры будут отличаться раза в 4. И дело не только в том, что печь накапливала огромное количество тепла и долго его отдавала. Внутри печи были вентиляционные ходы, которые, за счет перепада температуры и давления, «засасывали» холодный воздух с пола и из подполья, прогревался в печи, а затем мог выходить прогретый или в топку, или в другое помещение и нагревать его.

При уменьшении жилых площадей, уменьшали печи. Первыми исчезли из печи вентиляционные каналы.

Нужна ли современному деревянному дому система вентиляции

Мы подошли к вопросу надобности системы вентиляции в деревянном доме. Учитывая все вышесказанное, можно утверждать, что естественная система вентиляции в деревянном рубленом доме существует по умолчанию, а при наличии грамотно сложенной кирпичной печи вентиляционная система может быть и с рекупирацией.

Однако современные технологии теплосбережения и сохранения материалов приводят к тому, что эта естественная система перестает работать. Как следствие, возникает необходимость дополнительно монтировать систему вентиляции.

Современные системы вентиляции в доме

Естественная система вентиляции

Суть системы заключается в том, чтобы восстановить нарушенную в доме систему вентиляции, когда печь забирала воздух и отдавала наружу, а через микрощели и через воздушные каналы в печи снаружи забирался воздух благодаря перепаду температур.

Сейчас на крышу выводится воздуховод, через который идут теплый воздух конвективным путем (согласно законам физики теплый воздух поднимается вверх), а через микрощели в пластиковых или деревянных окнах свежий воздух попадает внутрь благодаря перепаду температуры и давления. Так происходит зимой!

Летом воздух из дома уходит уже не конвективным путем, а за счет перепада температуры, но так как перепад может быть незначительным, а зимой конвективному потоку противодействует поток созданный давлением, то может возникать ситуация с обратной тягой. Именно по этой причине нельзя объединять вентиляционные выходы санузла, котельной, кухни и жилых комнат в один общий.

Преимущества естественной вентиляции
  • Низкая стоимость
  • Простота монтажа
Недостатки естественной вентиляции
  • Низкая эффективность
  • Зависимость от погоды
  • Потеря тепла
  • Обязательно отдельные каналы кухни, санузла
  • Нет возможности регулировать поток
Принудительная система вентиляции

Технически, принудительная система вентиляции от естественной системы отличается наличием в вентиляционном выходе вентилятора, который принудительно гонит воздух наружу. Принудительная система вентиляции позволяет решать проблему с обратной тягой.

Приточная система вентиляции дома

В приточной системе вентиляторы ставятся на входе и, соответственно, «вгоняют» свежий воздух в дом. Такие системы часто оборудуются фильтрами для очистки воздуха от пыли, увлажнителем воздуха, нагревателем для подогрева холодного воздуха, а иногда и кондиционером для охлаждения, прибором для подавления шума.

Приточно-вытяжная система вентиляции

Эта система считается самой эффективной и, по сравнению с принудительной, экономичнее, так как, благодаря установленному рекупиратору, можно осуществлять подогрев входящего холодного воздуха за счет выходящего теплого.

Рекомендуем почитать

Проекты деревянных домов и бань

Советуем ознакомиться



Вентиляция в деревянном доме в ванной комнате. Монтаж системы вентиляции

Принято считать, что в деревянных домах циркуляция воздуха происходит естественным образом, поэтому такие дома не нуждаются в постройке сложных вентиляционных систем. Действительно, многие из нас замечали, что в домах, построенных из натурального дерева, дышится легче, чем в бетонных коробках и воздух в них как будто более свежий и чистый. Во многом это связано с тем, что для строительства использован природный материал, с более пористой структурой, к тому же изначально обладающий определенными бактерицидными свойствами. Но главная причина кроется вовсе не способности дерева совершать воздухообмен, а в том, что оно хорошо умеет отдавать и принимать влагу. Поэтому вопрос организации вентиляции в деревянном доме очень важен.

Особенности

В деревянном доме естественным образом регулируется уровень влажности, но никак не циркуляция воздуха. Более того, если в доме предусмотрены помещения с повышенным уровнем влажности, то даже способность деревянного дома самостоятельно избавляться от избытков влаги не убережет его от гниения. Если мы говорим о строительстве частного дома для постоянного проживания, то без таких помещений не обойтись. Как минимум это один совмещенный санузел, но многие владельцы предпочитают оборудовать свои дома несколькими ванными комнатами и туалетами, а также сауной, бассейном, прачечной и т.д.

Итак, очень важно, чтобы в деревянном доме была грамотно спроектированная и построенная вентиляционная система. Иначе, из-за скопления влаги, могут начаться проблемы, самая меньшая из которых – это образование плесени и грибка на стенах, а самая серьезная – это постепенное гниение несущих конструкций, которые могут обрушиться в любой момент.

Вентиляция в ванной комнате

Лучше всего начинать проектирование вентиляционных систем одновременно с созданием проекта самого здания. В этом случае вы сможете предусмотреть место, где будут проходить вентиляционные короба, а также другие важные моменты. Начинать монтаж систем вентиляции нужно как можно раньше. Это позволит вам внести своевременные корректировки, не вмешиваясь сильно в процесс строительства. Однако если вам достался уже готовый дом со всеми смонтированными системами, то остается только полагаться на добросовестность строителей, а в случае обнаружения неполадок попытаться исправить их ошибки.

В любом частном доме, как правило, имеется так называемая пассивная вентиляция. Она представляет собой систему вентиляционных коробов с каналами, по которым перемещается воздух. Иногда ее бывает вполне достаточно, но со временем она выходит из строя, потому что забивается частичками пыли и мусора. Не стоит пугаться: для того, чтобы это произошло должно пройти несколько десятилетий.

Самый первый признак того, что вентиляционная система в вашем доме работает недостаточно хорошо – это образование конденсата. Присмотритесь к гладким поверхностям – зеркалам или полированной мебели – не оседают ли на них мелкие капельки воды? Следующий этап – это появление плесени и разнообразных, любящих влагу, насекомых.

Существует два верных способа проверки исправности вентиляционной системы:

  • Поднесите горящую спичку или зажигалку к вентиляционной решетке. Если вентиляция функционирует нормально, огонь отклонится в сторону под острым углом. Если огонь будет лишь слабо колыхаться, значит, есть проблемы.
  • Возьмите небольшой обрывок тонкой бумаги, например, салфетки и прикоснитесь им к вентиляционной решетке. Если с работой вентиляции все нормально, бумажка «примагнитится» к решетке.

Если ваша вентиляционная система не прошла тест, значит, есть необходимость в применении дополнительного вентиляционного оборудования. В первую очередь это должно касаться ванной комнаты.

Правила и нормы

Помимо пассивной вентиляции, ее еще называют естественной или вытяжной, существует также механическая или принудительная вентиляция. При естественной вентиляции циркуляция воздуха осуществляется за счет разницы температур снаружи и внутри здания, а механическая вентиляция предполагает установку специального оборудования.

Для небольшого одноэтажного дома с одним санузлом будет вполне достаточно пассивной вентиляции, но владельцам более крупных строительных объектов придется озаботиться обустройством механической вентиляционной системы.

Приведем некоторые нормативные требования, касающиеся вентиляции в ванных комнатах:

  • максимальная скорость движения воздуха в помещении составляет 0,3 метра в секунду;
  • относительная влажность воздуха не должна превышать 65%;
  • температура воздуха в летний период должна быть около +25 градусов, в зимний – около +18 градусов;
  • для хорошего воздухообмена приток-вытяжка воздуха должен составлять: в раздельном санузле 25 кубометров в час, а в совмещенном – 50 кубометров в час.

Для каждого сантехнического прибора нормы устанавливают определенную кратность воздухообмена:

  • душевая кабина/джакузи/ванна – 75 кубометров в час;
  • раковина/биде – 25 кубометров в час;
  • унитаз – 50 кубометров в час.

Следует учитывать тот факт, что мы редко используем все сантехнические приборы одновременно, поэтому кратность воздухообмена в ванной комнате не должна равняться сумме притока-вытяжки всего оборудования. Поэтому мощность системы вентиляции в помещении обычно составляет не больше 110 кубометров в час.

Как выбрать вентилятор

Существует несколько важных параметров, на которые нужно обязательно обратить внимание, выбирая вентилятор для ванной комнаты в деревянном доме.

Основные из них:

  • Уровень шума, который производит вентилятор. В идеале он должен работать практически беззвучно. Этого можно добиться, если уровень шума устройства будет не выше 40 децибел.
  • Способ компоновки вентилятора. Обычно это втулки или шарикоподшипники. У вентиляторов, скомпонованных вторым способом больше срок эксплуатации, да и работают они тише.
  • Производительность устройства. Она измеряется в кубометрах в час. Для того, чтобы вычислить необходимую производительность вентилятора, нужно измерить объем помещения и умножить его на нужную кратность воздухообмена. Для ванной комнаты оптимальная кратность воздухообмена составляет 8/10, а для санузла – 7/8.
  • Способ запуска вентилятора. Самый популярный способ – это включение вентилятора одновременно со светом. Эту систему можно дополнить встроенным таймером, который будет отключать вентилятор через заданный промежуток времени после выключения света. Второй способ подразумевает установку специального датчика влажности, который будет контролировать работу вентилятора. В этом случае вентилятор запускается только тогда, когда уровень влажности в ванной комнате превышает установленную норму.
  • Модель вентилятора. В магазинах можно найти модели, предназначенные для помещений с высоким уровнем влажности. Вам лучше остановить свой выбор именно на них.

Монтаж

Итак, мы выяснили, что принудительная вентиляция является оптимальным решением для того, чтобы обеспечить нормальную циркуляцию воздуха в ванной комнате частного деревянного дома.

Перед тем, как приступить непосредственно к монтажу вентиляционной системы, проследите, чтобы были соблюдены основные требования пожарной безопасности:

  • Во-первых, убедитесь, что проектом предусмотрены расстояния между стенами и вентиляционными каналами.
  • Во-вторых, обратите внимание на модель вентилятора. На упаковке должна быть маркировка, что его можно использовать в помещениях с повышенным уровнем влажности.

При самостоятельной установке вентиляционной необходимо учитывать следующие важные моменты:

  • Не устанавливайте вентиляционные короба и воздуховодные трубы непосредственно на деревянные брусья. Приобретите для этих целей специальные крепежи.
  • При покупке необходимых строительных материалов и оборудования, проследите, чтобы все они были изготовлены из невоспламеняющихся материалов.
  • Еще на этапе проектирования вентиляционной системы, предусмотрите компенсационное отверстие в стене, через которую проходит вентканал. Иначе она деформируется, если здание усядет.
  • Меры пожарной безопасности требуют, чтобы вентиляция в ванной комнате была оборудована противопожарными заслонками, которые смогут перекрыть приток кислорода в случае пожара.

вентиляция в деревянном доме - монтаж и особенности

Содержание:



Деревянный дом сам по себе уже мечта. Его владельцы живут в экологически безупречном жилище. Чтобы сделать жизнь еще качественнее необходимо позаботится о правильном вентилировании всех помещений в доме. Деревянный дом чувствует влагу больше, чем каменный. Вентиляция в деревянном доме – важный фактор здоровья для живущих в нем людей и долговечности строения. Существуют факторы, которые способствуют разрушению дерева без надлежащего проветривания:

  • грибок;

  • плесень;

  • влажность.

Избитое изречение «дерево дышит» не следует принимать во внимании при решении вопроса обустройства вытяжки в деревянном доме.

Принцип работы вентиляции

Воздух в деревянном доме особый, но не потому, что дерево вентилирует его, а потому что материал природный и выделяет микроэлементы, которые создают природный запах. Дерево может лишь впитывать или отдавать влагу. Микроклимат поддерживается лишь системой вентилирования.

Устройство вентиляции в классическом виде предполагает ее размещение на чердаке. Стояк, перекрытия, потолок – место размещения скрытых воздушных трасс (по ним осуществляется подача и забор воздуха). Распределительные коробки отвечают за подачу и удаление воздуха. Изнутри они отделаны материалом, который изолирует шум.

Сама вентустановка имеет съемную  панель для удобства замены фильтров. Возле нее монтируют шумоглушители. В несущей стене проделывается ход для монтажа отвода. В его задачи входит забор воздуха с улицы для дальнейшей подачи в помещения дома.

Шумоглушители подсоединяются к вентустановке. В кровле проделывается проход и устанавливается грибок с подсоединением к нему трубы, которая выводит воздух из установки. Воздуховоды (гофрированные пластиковые трубы) подключаются к потолочным коробкам. Гибкий воздуховод подключается к гнездам для забора и вывода воздуха. Устанавливаются клапаны, вентрешетки с внешней стороны стен и производят пусконаладочные работы.

Вентиляция мансард

Вентиляция в деревянном доме с мансардным этажом имеет свои особенности. Мансарда – это жилое чердачное помещение, которое находится над основными жилыми помещениями. Грамотно установленная вентиляция предотвращает губительное воздействие конденсата на конструкцию кровли. Правильный воздухообмен мансарды предотвращает перегрев чердака летом и образование наледи зимой (и как следствие коррозии металлических элементов кровли, намокание утеплителя, появление влаги и плесени).

Естественный воздухообмен

Вытяжка в деревянном доме своими руками – процесс трудоемкий и требующий определенных знаний. Типов вентиляции существует несколько. Один из них естественный. Предполагается, что воздух проникает в дом сквозь щели в оконных и дверных системах. Для эффективного оттока воздуха следует позаботиться о выводящих путях. Для этого производится монтаж воздуховодов. Современные технологии строительства в значительной мере усложняют процесс естественного попадания воздуха в помещение. Для создания условий свободной циркуляции воздушных потоков помещениями дома в дверном полотне проделываются отверстия (декорируются решетками). Сильную вытяжку обеспечивает большая протяженность воздуховода.

Вытяжной тип вентиляции

Положительный ответ на вопрос, нужна ли вентиляция в деревянном доме, основывается на многолетнем опыте строительства и эксплуатации частных домовладений. Организация движения потока воздуха лежит в основе принципов работы вытяжной вентиляции. Забор воздуха должен быть обеспечен беспрепятственный. Приточная вентиляция, обеспеченная естественным путем, снабжает воздухом дом с улицы. Основные преимущества:

Вытяжная вентиляция в частном деревянном доме предусматривается на этапе проектирования. Она представляет собою центральную магистраль с ответвлениями, которые призваны обеспечить отток воздуха из всех помещений дома. Для повышения эффективности работы вытяжная вентиляция оснащается вентиляторами, монтируемыми на входах каналов вентиляции. Мощность вентиляторов разная, поэтому подбирается исходя из объемов помещения. Вентиляторы экономичны, существуют модели с автоматическими режимами работы.

Крыша дома из дерева и особенности вентилирования

Одна из основных проблем, возникающих при эксплуатации дома – так называемая «точка росы». Естественное охлаждение нагретого в доме воздуха приводит к конденсации в чердачных конструкциях, что является причиной постепенных разрушений конструкций. Для вентилирования двускатных крыш прибегают к обустройству естественной вентиляции проделыванием отверстий. Для плоских крыш такая система непригодна. Приточная вентиляция сможет решить проблему. Такой тип вентилирования предполагает механическое нагнетание воздуха. Требуется нагреватель для холодного времени года. Воздух в помещение должен попадать с температурой 18 градусов тепла, а для предотвращения проникновения пыли устанавливается фильтр. Система контролируется автоматикой для исключения перегрева.

Воздухообмен в ванной комнате

Вентиляция в ванной комнате деревянного дома призвана избавить от избытка влаги (как следствие – плесень, гниющие древесные конструкции, ржавление металлических конструкций). Правильное вентилирование обеспечит:

  • комфортный температурный режим;

  • нормальную влажность;

  • приток свежего воздуха.

Вентиляцию можно сделать естественной и принудительной. Второй вариант гораздо эффективнее. Затраты на электромеханические средства нагнетания воздуха окупятся долговечностью эксплуатации сооружения. Обратный клапан вентилятора решает  проблему распространения неприятных запахов. Вентиляция в деревянном доме в ванной обеспечивает хозяевам комфорт и безопасность для здоровья, а также продление сроков эксплуатации санузла и дома в целом.

Вентиляция туалета деревянного дома

Вентиляция в санузле – важная часть обеспечения комфорта проживания. В туалете необходимо будет сделать искусственную вентиляцию. Вентилятор должен усилить производительность системы. Он встраивается в общую систему вентилирования и способствует усилению воздухообмена. Современные системы контроля (датчики) позволят контролировать режим работы воздухообмена. Испарения выводятся сетью вентиляционных каналов. Один вентилятор, устроенный на чердаке может быть общим для всей вентиляционной системы. Обязательно необходимо учитывать мери предосторожности:

  • в системе воздуховодов применяются только пожаробезопасные классы вентиляторов;

  • воздуховод крепится с помощью металлических подставок;

  • использование негорючих материалов воздуховодов;

  • обязательный противопожарный клапан на решетке санузла.

Трепетание горящей спички укажет вам на состояние работы воздуховодной системы.

Вентилирование пола деревянного дома

Дерево привередливо в эксплуатации. Оно боится влаги. Отсутствие вентилирования помещений пагубным образом окажется на состоянии элементов покрытия пола. Не стоит ждать момента, который катастрофическим образом скажется на состоянии дома. Продуманная система вентиляции поможет сохранить дом в идеальном состоянии. В этом способна помочь грамотная вентиляция подполья в деревянном доме. Организовывается она с помощью воздухозаборников (в виде отверстий). Благодаря этой схеме вентилирования грунт под полом не промерзает.

Стены деревянного дома и обменные процессы

Дерево – великолепный органический материал для строительства. Только влагообмен деревянных конструкций не имеет ничего общего с воздухообменом. Речь идет о влагорегуляции. Человеческая кожа тоже чувствует в газообмене через влагообменные процессы, но также как и у дерева, процент газообмена здесь ничтожно мал. Воздухом, способным поддержать нормальную жизнедеятельность организма, дерево посредством регуляции влажностного режима, обеспечить человеческий организм не может.

Встает вопрос – как сделать вытяжку для идеального комфорта в доме. Идеальный вариант – устройство принудительной вентиляции. Она контролируемая, то есть управляема. И осуществляется с помощью механических приспособлений, обеспечивающих удобный микроклимат в помещениях.

Современный дом: схема вентиляции



Частный дом – сложная техническая система, обеспечивающая жизнедеятельность людей. Система вентиляции разрабатывается на этапе проектировки. Учитывается все, в том числе вытяжки для газовых котлов, обеспечивающих тепло в доме в зимний период. Схема разрабатывается с учетом государственных стандартов и учитывает тип вентиляции, методы распределения воздухообменных процессов, наличие системы фильтрации воздуха т.д.

Естественная  вентиляция: положительные и отрицательные стороны

Главный плюс – экономичность. Устраняет естественным способом неприятные запахи. Конструкция простая. Не зависит от условий погоды. Открыта к доработке. Недостатки – невозможность регуляции, поступающий воздух прогреть невозможно.

Воздухообмен в доме

Задачи воздухообмена просты и понятны. В доме должна поддерживаться атмосфера, которая будет способствовать здоровому микроклимату, обеспечивающему идеальную жизнедеятельность людей, и долговечность материала, из  которого построен дом.

Система вентиляции: этапы создания

В зависимости от стройматериалов, из которых строится дом, выбирается тип вентиляции. Затем осуществляется ее проектирование и расчет. От этого зависит ее эффективность и в конечном итоге стоимость ее эксплуатации.

Приточная система: особенности монтажа

Оборудование приточной системы воздухообмена можно выносить на внешние конструкции дома. Тем самым экономится внутреннее пространство. Важно рационально выбрать место для установки вентиляционного клапана, внутреннего блока, трубок и наружных решеток.

Приточно-вытяжная система воздухообмена

Воздух в помещение нагнетается искусственно механическим способом (вентиляторами), обеспечивающим одновременный приток воздуха и его вытяжку. Система позволяет обеспечивать воздухообмен в любом количестве комнат, а также обеспечивает ионизацию воздуха, его подогрев, охлаждение, фильтрацию, обеззараживание.

Видео по теме вентиляция в деревянном доме



1 вентиляция в деревянном доме



2 вытяжка в деревянном доме

Нужна ли вентиляция в деревянном доме?

Считается, что древесина даже после переработки сохраняет способность «дышать» и менять собственную влажность. По этой причине владельца деревянного коттеджа проблема вентиляции помещений вроде бы не должна волновать

Исключение составляют те комнаты, где требуется более высокая кратность воздухообмена из-за повышенной влажности или значительных тепловыделений, например, на кухне или в ванной. Именно в этих помещениях стоит уделить особое внимание вентиляции.

Воздухообмен через стены коттеджа в той или иной степени происходит всегда и зависит от материала ограждающей конструкции. Так, дерево и кирпич хорошо пропускают воздух, бетон — на три порядка хуже. Вывод о том, что чем больше стена пропускает воздуха, тем лучше, лишен здравого смысла, и есть допустимый предел, исключающий превращение жилища в продуваемый всеми ветрами шалаш. То же самое можно сказать и о пропускании стеной паров влаги, но тут у перечисленных строительных материалов показатели довольно близки. И опять существует допустимый предел паропроницанию, выше которого этот процесс приведет к накоплению такого количества влаги в стене, что возникнет опасность ее промерзания при отрицательных температурах.

Характеристики воздухообмена через стену коттеджа

Наименование характеристики

Материал стены

Брус, бревно

Кирпич

Бетон

Сопротивление воздухопроницанию, м²·ч·Па/кг

21 и более (220 мм)

18 (250 мм и более)

19 620 (100 мм)

Коэффициент паропроницаемости, мг/м·ч·Па

0,06 (сосна, поперек волокон)

0,11

0,03

Отделка любой стены, например, масляной краской или цементной штукатуркой снижает и воздухо- и паропроницаемость конструкции, а, скажем, гидроизоляция рубероидом вовсе сводит воздухообмен на нет. Бревенчатые или брусовые стены именно тем и привлекательны, что их можно ничем не покрывать ни снаружи, ни изнутри (при соответствующем диаметре бревен или толщине бруса, разумеется), сохраняя тем самым изначальную воздухо- и паропроницаемость древесины. Однако стоит подчеркнуть, что такой воздухообмен по кратности не сравним с естественной вентиляцией, не говоря уже о механической. Поэтому для проблемных зон коттеджа придется выбирать между естественной и принудительной вентиляцией (правильнее — вентиляцией с естественным или механическим побуждением), вероятно также, что понадобится их комбинация.

Естественная общеобменная вентиляция обеспечивается в любом коттедже разностью давлений атмосферного воздуха и воздуха в помещении, а также силой наружного ветра. Ветровой напор оказывает на одну сторону здания давление, подающее воздух в дом, а с подветренной стороны за счет разрежения он выводится на улицу. Для ускорения проветривания приоткрывают окна, форточки, фрамуги, а, чтобы их периодически не открывать-закрывать, во внешних стенах предусматривают приточные клапаны, которые должны находиться не ниже 1,5 м от пола.

В жилых комнатах вытяжные воздуховоды можно не делать, а вот в местах наибольшего влаговыделения — кухнe, ванной, туалете, прачечной, сушилке, тренажерном зале, бильярдной, сауне, бассейне, гараже, — где кратность воздухообмена должна быть в 3–6 раз выше, они просто необходимы. Декоративную решетку такого устройства следует располагать под потолком, причем количество решеток в разных помещениях может быть различным.

Все вытяжные воздуховоды ведут на крышу, где заканчиваются над кровлей специальной насадкой-дефлектором, усиливающим отсасывание воздуха за счет силы ветра. Для повышения кратности воздухообмена можно установить в вытяжных воздуховодах электрические вентиляторы, которые являются уже элементом механического побуждения. Данный тип воздухообмена называют смешанным, то есть это комбинация естественной приточной и механической вытяжной вентиляции.

Энергоэффективность вентиляции повышает рекуперация тепла, при которой свежий и отработанный воздух обмениваются тепловой энергией между собой

Схема объединения вентиляции и кондиционирования в коттедже

Система приточно-вытяжной вентиляции с механическим побуждением включает самый широкий набор оборудования. Помимо вентиляторов в ней используют электродвигатели, воздухонагреватели, компрессорные воздухоохладители, пылеуловители, автоматику управления, глушители и др. Она обеспечивает перемещение больших масс воздуха на значительные расстояния и вдобавок позволяет управлять этим процессом. Подача воздуха в дом осуществляется приточными вентиляторами, к которым через воздухозаборные устройства поступает наружный воздух, распределяемый далее по системе воздуховодов по остальным помещениям, а за удаление отработанного воздуха отвечают вытяжные вентиляторы, устанавливаемые, например, на чердаке. Такая система дает возможность подавать и выводить воздух из отдельных локальных зон в требуемом количестве, независимо от изменяющихся условий воздушной среды на улице. При необходимости наружный воздух предварительно подвергают различным видам обработки (очистке, нагреву, увлажнению и т. д.), что практически невозможно при естественном и смешанном типах вентиляции.

Какой тип вентиляции является наилучшим в санитарно-гигиеническом отношении, а также экономически и технически оправданным для конкретного случая, сможет рассчитать только профессиональный проектировщик. Он же правильно определит кратность воздухообмена для каждого помещения, согласует общую воздухопроизводительность системы с местной розой ветров, исключит вредные для здоровья сквозняки и отрицательно влияющие на работу печки или камина зоны разрежения внутри дома, не допустит перетекания неприятных запахов из одних помещений в другие. Кроме того, он поможет определиться с системой кондиционирования — необходима она в виде отдельных сплит-систем, должна быть центральной или достаточно одной системы вентиляции.

Более подробно о вентиляции дома можно прочитать в материале «Свежие вения».

Полная обработка воздуха

Вентиляцию и кондиционирование можно объединить с помощью компрессорно-конденсаторного блока, который создает условия для изменения температуры воздуха. Свежий воздух поступает во внутренние канальные блоки, которые доводят его температуру до выбранной на пульте управления и подают по воздуховодам в локальные зоны помещений. Удаление отработанного воздуха происходит из проблемных помещений по вытяжным воздуховодам. Для круглогодичной работы системы и подачи в помещение воздуха любой температуры компрессорно-конденсаторный блок устанавливают в отдельном помещении, где температура не падает ниже –5°С и имеется пространство для отвода теплого воздуха.

Деревянный дом, бревенчатый дом, проектирование, строительство

Архитектурно-строительная компания «ArchiLine Wooden Houses - Houses for Health» специализируется на проектировании, производстве и строительстве деревянных домов, гостиниц, ресторанов и саун из оцилиндрованного бревна, бруса и клееного бруса.
ООО «АрчиЛайн» успешно работает на рынке деревянного строительства с 2004 года. Специалисты компании изготовили и построили сотни деревянных домов в разных странах - Австралии, Беларуси, Германии, Грузии, Испании, Казахстане, Кыргызстане, Ливане, Нидерландах, ОАЭ, Польша, Россия, Франция.более

В деревянном доме из клееного бруса «Белый дом» 5 спален, кухня-гостиная 58 м2 и 2 санузла. Этот дом подходит для большой семьи для круглогодичного проживания. ...

Деревянный дом из клееного бруса «Мираж» - компактный дом с 2 спальнями, гостиной и отдельной кухней и выходом на террасу. Это отличное решение для тех, кто ищет небольшой дом для круглогодичного проживания. ...

Скандинавский деревянный дом из клееного бруса "Dina’s Morning" - большой дом с просторной гостиной, отдельной кухней, двумя спальнями и совмещенной ванной / душем.. Это отличное решение для тех, кто не любит небольшие замкнутые пространства. ...

Деревянный дом из клееного бруса и терраса «Евродом» - домик для круглогодичного проживания для небольшой семьи. Есть все самое главное: 2 спальни, санузел и просторная кухня-гостиная. ...

Дом с террасой «IT House» состоит из: 3 спален с отдельными санузлами, просторной солнечной террасы и кухни-гостиной. Такой дом подойдет тем, кто любит принимать гостей и проводить деловые встречи дома....

Деревянный дом из клееного бруса с топкой и террасой «Маяк» имеет: 2 спальни по 17 м2 каждая, кухня-гостиная 50 м2 и 2 санузла 4,8 м2. . Это идеальное решение для тех, кто хочет жить круглый год семьей из ...

человек.

Сауна из клееного бруса с бассейном и террасой «Посейдон» включает в себя: парилку 5 м2 со всеми важными помещениями и комнату отдыха, где будет комфортно большая, веселая тусовка....

«Шварцвальд» - стоимость системы отопления «тепловой насос» ниже стоимости прокладки газа на большие расстояния. Монтаж уникальной системы отопления для деревянного дома «Шварцвальд» может осуществляться параллельно с производством и ...

Как сделать идеальную вентиляцию в летнем деревянном доме?

Без надлежащей вентиляции в летних домиках вы подвергаете риску свое здоровье.Это связано с созданием среды для размножения всех видов организмов. Отсутствие надлежащей циркуляции воздуха очевидно, когда в доме не пахнет свежестью. В этом случае весьма вероятно, что в вашем доме недостаточно места. В этом случае у вас есть два варианта. Вы можете использовать полную систему, как в обычном доме. Кроме того, вы можете вложить средства в вентиляционные отверстия для естественной циркуляции воздуха. Последний вариант - лучший вариант при работе с садовыми постройками, и эта статья прольет некоторый свет на этот вопрос.

Варианты вентиляции

Вам нужны вентиляционные отверстия в вашем садовом здании, поскольку они помогают отводить тепло и влагу из вашего помещения. Это гарантирует, что пространство будет комфортным и свободным от гнили и плесени. Это особенно необходимо при длительном использовании дома, особенно летом. Выбирая варианты вентиляции, вы должны думать о климате, в котором вы живете, а также об использовании пространства. Вот несколько идеальных вариантов:

Естественная циркуляция воздуха

Здесь вентиляция является результатом движения воздуха через ветер.Это происходит, когда есть разница в температуре: свежий воздух падает, а горячий поднимается. В этом можно положиться на естественные трещины, а также на добавление дополнительных возможностей вентиляции конструкции.

Хороший пример этого - когда вы оставляете зазоры внизу облицовки. Таким образом, холодный воздух с земли может поступать в помещение, сохраняя его прохладным. В качестве альтернативы вы можете сделать отверстия на фронтонах крыши, чтобы улучшить циркуляцию воздуха. Эта техника также работает на стенах под карнизом.Обратите внимание, что при работе с естественными вентиляционными отверстиями вы должны следить за экраном, чтобы убедиться, что жуки и грызуны не выходят наружу.

Естественные вентиляционные отверстия стоят недорого, и они помогают уменьшить тепло, влажность и запахи в помещении. Кроме того, вы можете легко добавить их к существующим структурам. Обратной стороной этого является то, что вы не можете полностью контролировать воздушный поток. Для больших помещений это решение может не работать должным образом.

Фронтальные жалюзи, вентиляционные отверстия

Эти вентиляционные отверстия имеют перемычки, направленные вниз, чтобы солнечные лучи и капли дождя не попадали в конструкцию.Они могут быть из пластика, металла или дерева и служат в качестве пассивной системы вентиляции. Вентиляционные отверстия устойчивы, поэтому грызуны и насекомые не могут проникнуть в конструкцию. Вам будет приятно узнать, что они доступны в различных формах, и вы сможете выбрать то, что вам подходит. Если вы приступаете к покраске, вы можете поработать над вентиляционными отверстиями, чтобы они соответствовали вашей теме.

Эти вентиляционные отверстия проходят ниже карниза, и большинство производителей прилагают к изделиям инструкции. Таким образом, они делают довольно легкую домашнюю работу, которой вы можете заняться в свободное время.Они работают в зависимости от движения ветра и разницы температур. По сути, они очень похожи на естественную вентиляцию. Их легко установить, и они в значительной степени улучшают качество воздуха.

Вентиляционные отверстия

Эта форма вентиляции также подпадает под другие подобные пассивные средства, позволяющие поддерживать свежий воздух в вашем доме в любое время года. Грани имеют решетки таким образом, что экраны обращены наружу, чтобы предотвратить попадание насекомых в конструкцию. Как и в случае с форточками, они бывают разных форм и из разных материалов.Кроме того, вы можете раскрасить их так, чтобы они соответствовали вашей предпочтительной эстетике. Чтобы установить эти форточки, вы должны сделать в сайдинге подпорку, где вы сможете установить форточку. Затем закрепите вентиляционное отверстие с помощью необходимых инструментов в соответствии с инструкциями производителя. После этого вы можете заделать края и наслаждаться добавленным движением воздуха.

Учитывая, что эти вентиляционные отверстия доступны в широком диапазоне размеров, найти их для вашего дома должно быть легко. Крепление к нижней части стены - идеальный способ решить эту проблему.Таким образом, они могут забирать холодный воздух с земли, в то время как фронтальные вентиляционные отверстия удаляют горячий воздух. Наилучшие результаты дает объединение стенных вентиляционных отверстий с другими, расположенными на более высоких уровнях на стенах.

Обратите внимание, что размер вентиляционного отверстия должен зависеть от размера дома. Меньше всего вам нужно, чтобы потребление было меньше, чем на выходе. Вентиляционные отверстия, расположенные в верхних частях стены, служат выходом и должны соответствовать вместимости вентиляционных отверстий в стене. Таким образом, циркуляция воздуха может уравновеситься.Кроме того, вы должны учитывать размер дома, чтобы у вас были вентиляционные отверстия, которые это учитывали.

Эти вентиляционные отверстия работают как на впуске, так и на выходе, и их довольно просто установить. Их влияние на циркуляцию воздуха впечатляет.

Еда на вынос

В летних домах вентиляция необходима. Во-первых, это гарантирует, что воздух свежий и без запаха. Таким образом, у людей дома не будет раздражения глаз и дыхательных путей. Кроме того, предметы в помещении не имеют запаха затхлости.Во-вторых, он обеспечивает минимальную влажность в доме. В сухой среде плесень и грибок не могут расти и приводить к порче здания. Также не могут гнить древесина и другие конструктивные элементы садовой постройки. В-третьих, регулирование температуры возможно при адекватной циркуляции воздуха. Это гарантирует, что работа в пространстве будет комфортной.

Следует отметить, что адекватность или отсутствие вентиляции в деревянных домах в конечном итоге будет зависеть от их конструкции.Чтобы сэкономить много времени и денег на последующем ремонте, вам следует инвестировать в хорошо вентилируемое идеальное садовое строение. Quick Garden имеет опыт проектирования таких прочных садовых построек. Для получения дополнительной информации о наших продуктах щелкните здесь.

Вентиляция: как дышат здания | Американская ассоциация легких

Правильная вентиляция сохраняет воздух в помещении свежим и здоровым.

Как и легкие, дома должны иметь возможность дышать, чтобы свежий воздух поступал, а грязный выходил.Воздух в помещении может накапливать высокий уровень влажности, запахов, газов, пыли и других загрязнителей воздуха. Чтобы воздух в помещении оставался безопасным, необходим свежий наружный воздух, чтобы разбавить эти внутренние загрязнители.

Для обеспечения хорошего качества воздуха необходимо подавать и циркулировать достаточное количество воздуха, чтобы он достигал всех помещений дома. Почти во всех домах окна и элементы конструкции способствуют притоку свежего воздуха. Во многих домах есть дополнительные механические системы, чтобы увеличить поток. Некоторые источники, такие как печи и ванные комнаты, нуждаются в специальной вентиляции, которая может удалить производимое ими загрязнение.Вентиляция над плитами должна выводить воздух наружу, чтобы избежать перераспределения загрязняющих веществ от приготовления пищи внутри дома.

Вентиляция помогает снизить загрязнение воздуха в помещении, но лучше всего работает в сочетании с удалением известных источников загрязнения воздуха из здания. Например, единственный способ уменьшить эффект пассивного курения в помещении - это запретить курить в помещении или возле входов. Вентиляция не решит эту проблему.

Наружный воздух также может приносить загрязнение в помещении, поэтому важно также принять меры по снижению загрязнения наружного воздуха.

Как свежий воздух поступает в ваш дом

Воздух входит в здания и выходит тремя разными способами:

  • Двери и окна, когда они открываются.
  • Стыки, трещины и отверстия в местах соединения частей здания, включая полы и стены, а также вокруг окон и труб.
  • Точечная вентиляция, включая вентиляторы, вытягивающие воздух из ванной комнаты.
  • От механических систем для всего дома до систем в больших зданиях, которые нагнетают воздух в здание и из него.

Какие проблемы возникают из-за плохой вентиляции?

  • Когда циркулирует недостаточно воздуха, в помещении накапливается загрязнение. Иногда попытки сделать здания более энергоэффективными могут иметь неприятные последствия из-за того, что недостаточно воздуха перемещается, что приводит к загрязнению.
  • Окись углерода может накапливаться в помещении до смертельного уровня без надлежащей вентиляции, но это не единственный риск.
  • Концентрация радона, который может вызвать рак легких, может увеличиваться в домах с плохой вентиляцией.
  • Высокая влажность на улице может сделать воздух в помещении более влажным, увеличивая риск повреждения помещения влажностью, например роста плесени или гниения древесины.

Как использовать вентиляцию для защиты здоровья

  • Используйте вытяжные вентиляторы в ванных комнатах для удаления влаги и газов из дома.
  • Установите на кухне вытяжной вентилятор, который выводит воздух наружу. Во время готовки используйте вентилятор или откройте окно, чтобы удалить пары и частицы в воздухе.
  • Убедитесь, что газ, пропан, дрова или другие устройства для сжигания полностью выходят наружу.Не используйте печи без вентиляции. Установите детектор угарного газа в нескольких местах вашего дома.
  • Выдвигайте сушилки для одежды и на улицу. Регулярно очищайте вентиляционное отверстие, чтобы пыль не блокировала поток воздуха.
  • Если вы красите или используете в доме принадлежности для хобби или химикаты, добавьте дополнительную вентиляцию. Откройте окна и с помощью переносного оконного вентилятора вытяните воздух из комнаты.
  • Проверьте свой дом на содержание радона, и, если у вас повышенный уровень радона, наймите профессионала, который установит вентиляцию, чтобы удалить его.Радон - вторая по значимости причина рака легких.
  • Если воздух в помещении остается слишком влажным, ищите источники влаги, которые необходимо контролировать. Если это все еще не решает проблему, может помочь осушитель. Если вы используете осушитель воздуха, регулярно его очищайте. Обратитесь к специалисту по воздушным системам, чтобы узнать, нуждается ли ваша система в доработке.
  • Никогда не оставляйте машину на холостом ходу в пристроенном гараже. Выхлоп может попасть в ваш дом.

Для получения дополнительной информации:

Введение в качество воздуха в помещении: количество вентиляции, ед.S. Агентство по охране окружающей среды.

Важность вентиляции в деревянном каркасе

- Марк Маллинс, инженер по приложениям Fabral / менеджер по обучению продукции -

Марк Маллинс, Fabral

Вентиляция играет важную роль в жизненном цикле здания. Полюсные сараи и здания с опорными каркасами во многих случаях могут допускать попадание влаги во внутреннюю часть этих зданий, как правило, из-за влажности земли, содержимого и того факта, что многие из этих зданий не имеют системы отопления, вентиляции и кондиционирования воздуха.Эта влага может вызвать конденсацию и преждевременное повреждение пиломатериалов, вставок ферм, металлических панелей и т. Д. В жилых домах влага исходит от людей и нашей повседневной деятельности - приготовления пищи, принятия душа и даже дыхания. Газовое отопление также может способствовать попаданию влаги.

Вентиляция этих конструкций - наиболее эффективный и экономичный метод удаления влаги. Это может быть достигнуто за счет использования вентиляционных материалов конька, которые помещаются непосредственно между крышкой конька и панелями крыши.Вариантов много, каждый из которых выполняет разные функции:

  • Некоторые продукты представляют собой пористый материал, который при необходимости расширяется и сжимается, чтобы соответствовать профилю панели крыши.
  • Другие аналогичны затворам из твердой пены, в которых часть твердой секции заменена вентиляционным материалом.
  • Доступны материалы, которые можно установить поверх затворов, чтобы не допустить попадания вентиляционного материала в поток ветрового дождя. Материалы, установленные над панелью, обычно более устойчивы к атмосферным воздействиям, а карниз обычно вентилируется с помощью вентилируемого потолка.Для правильной работы можно использовать перегородки, чтобы изоляция не блокировала поток воздуха.
  • Перфорированные панели могут использоваться вместо вентилируемого потолка, чтобы обеспечить больший поток воздуха для больших зданий, который необходим для удаления влаги. Теплый, насыщенный влагой воздух естественным образом поднимается и выходит через вентиляционное отверстие. Когда этот воздух выходит, свежий сухой воздух втягивается через вентилируемый потолок у карниза.
  • Мощный вентилятор на крыше может увеличить поток воздуха, в то время как фронтальные жалюзи и дополнительные мощные вентиляторы работают, чтобы втягивать воздух через здание.
  • В домах, которые «загерметизированы» и не имеют внешней вентиляции, очень важно удалять влагу. В этих случаях система HVAC обеспечивает циркуляцию воздуха для удаления влаги.

Совместно с техническим отделом производителя определите необходимое количество вентиляции и выберите лучшие продукты для вашего следующего проекта. Обратитесь к производителю для получения информации о надлежащих процедурах установки. Использование и размер здания, а также тип конструкции являются типичными факторами, которые следует учитывать при определении вашего метода и количества вентиляции.

Для получения дополнительной информации по вопросам вентиляции обращайтесь по адресу Fabral.com/askMark.

Похожие сообщения:

Как самому сделать принудительную вентиляцию. Нужна вентиляция в деревянном доме? Физические основы вентиляции

Строя новый дом или покупая новую квартиру, каждый желает создать благоприятные и комфортные условия для проживания. Но уют и комфорт доставляет не только мебель и интерьер, для удобства необходимо установить и различное дополнительное оборудование.В этой статье мы поговорим о том, как установить приточно-вытяжную вентиляцию в частном доме.

Остановив свой выбор на установке приточной вентиляции, любой хозяин будет доволен ее работой. Самой сложной считается искусственная вентиляция легких. Для установки такого типа системы можно использовать воздуховоды из пластика. Их форма и размер значения не имеют, главное закрыть их с улицы специальной решеткой. Он скроет материал и будет красиво сочетаться с интерьером дома, а во-вторых, защитит воздуховод от попадания в него пыли и различных мелких частиц.

Вентиляция подразделяется на естественную (чаще используется в частных домах, включает окна, окна и т.п.) и принудительную (устанавливается в основном в многоэтажных домах и включает в себя кондиционеры и другое оборудование). В качестве естественной вентиляции могут служить окна, двери и другие проемы и проемы.

Есть ли система естественной или принудительной вентиляции?

Естественная вентиляция в частном доме должна быть организована аналогично: разница температур между воздухом на улице и в доме заставляет воздушный поток подниматься в верхнюю часть вентиляционного канала.Сам канал расположен в вертикальном положении и через определенные отверстия для выпуска воздуха соединен со всеми этажами здания, поэтому воздух (начиная с подвала) постепенно проходит через отверстие и выходит в вытяжной канал.

Осадка выхлопного порта зависит от определенных факторов, которые абсолютно не зависят от человека:

  • Уровень ветра;
  • Параметры устанавливаемого канала, а именно его диаметр и высота;
  • Материал, из которого изготовлен канал.

Естественная вентиляция зимой становится проблематичной. На морозе через вентиляционные отверстия уходит много тепла.

Кроме того, воздух уходит в основном из ванной, кухни, туалета и так далее, поэтому в комнатах отсутствует циркуляция воздушного потока. В результате столкновения холодного и теплого воздуха образуется конденсат, во избежание появления которого была разработана принудительная вентиляция.

Экономичная вентиляция

Самый простой и экономичный способ установить вентиляцию в частном доме - это установить вентилятор в вентиляционном канале.Они расположены на чердаке и предназначены для вытеснения воздуха из дома. Таким образом создается вытяжная вентиляция. На стене или в оконной раме имеется, так называемый, вентиль, необходимый для поступления свежей воздушной массы с улицы. Клапаны должны открываться при включении системы вентиляции.

Такая вытяжная система никого не побеспокоит своей шумной работой, так как находится далеко на чердаке. В целом, воздух, забираемый из помещения, будет компенсироваться поступающим потоком воздуха, а значит, здоровый микроклимат помещения будет сохранен.Коммуникации от мощеной системы нужно будет тщательно скрыть от посторонних глаз с помощью проточенного в стене канала.

Тем не менее, систему вентиляции лучше установить еще при строительстве самого дома, так будет намного проще скрыть коммуникации в стене помещения.

Принудительная вентиляция

При строительстве собственного дома нет ничего сложного в проведении приточной вентиляции частного дома своими руками. Это позволит старому застойному воздуху выйти из комнаты и впустить воздушный поток, наполненный кислородом.

Приточно-вытяжная вентиляция устанавливается в помещениях с чистой атмосферой, например, в офисе или в спальне.

Какую вентиляцию выбрать?

Параметры системы вентиляции зависят от общей площади частного дома, этажности в нем и комнат. Обычно для установки системы используют небольшое помещение или комнату на первом этаже. Современная вентиляция не требует демонтажа стен при установке. Вся система собрана как детский конструктор, закреплена на стене комнаты и скрыта натяжным потолком.

Основная часть системы - это приточная установка. Этот механизм предназначен для самовывода, фильтрации, подогрева и подачи свежего воздуха. Для частного дома используется устройство объемом от 150 до 600 м3 / ч и не менее. Устройство продается в стальном корпусе с изолированной изоляцией, многослойными фильтрами, вентилятором и другими деталями.

Большинство моделей имеют обогреватель. Если необходимо нагреть воздух в холодную погоду, он включается автоматически. Благодаря этому оборудование, установленное на чердаке, никогда не замерзает.Воздух полностью нагревается воздухонагревателем.

Расположение приточно-вытяжного оборудования

Система вентиляции может быть установлена ​​на стене или потолке с помощью кронштейнов. Крепление оборудования входит в его комплектацию. Можно разместить систему на полу, но в этом случае необходимо будет предусмотреть отвод конденсата. Еще нужно будет позаботиться о доступе специалиста сервисного центра к фильтрам, которые находятся сбоку.Поэтому, располагая устройство вентиляции частного дома в углу, необходимо учитывать габариты изделия.

В частных домах устройство располагается на стальном каркасе (фундаменте из бетона). Питающая магистраль крепится к установке и выходит через крышу за пределы помещения. Сверху устройство закрыто специальным листом нержавеющей стали. Это поможет уберечь устройство от атмосферных осадков и порчи.

Расположение нагнетателя:

  • Расположение в горизонтальном положении по всему периметру кровли;
  • В вертикальном положении для перехода на нижние этажи;
  • В помещении также можно расположить устройство воздухораспределитель.

Привилегированная принудительная установка

Нужна ли вентиляция в ванной частном доме? Кто-то может ответить на этот вопрос отрицательно, но кто и какое мнение не высказал, вентиляция в ванной просто необходима. Каждое помещение с большим количеством влаги необходимо тщательно проветривать, особенно после мытья. Дело в том, что неотсушенное помещение со временем испортится, срок службы комнатной мебели и самой постройки будет постепенно уменьшаться.

Необязательно устанавливать какую-то сложную систему.Можно обойтись приточной вентиляцией - для этого всего потребуется открытая форточка или другой проем. В этом отверстии будет установлен вентиль. Со стороны улицы на это отверстие надевается защитная сетка.

Для дополнительной отделки используются шумопоглотители. Они необходимы по той простой причине, что вентилятор очень шумный и может сильно отвлекать от любого важного дела.

Установка вентиляции в частном доме - вопрос, интересующий большое количество людей.Чтобы самостоятельно проделать эту работу, нужно прочитать много разной литературы, в том числе и о том, как сделать приточную вентиляцию в частном доме. В некоторых источниках литературы вся установка оборудования описывается пошагово. Чтобы облегчить себе работу, вы можете искать информацию в Интернете. Всемирная паутина изобилует множеством советов.

Для прокладки приточной вентиляции потребуется:

  1. Решетка, которая будет служить забором воздуха;
  2. Клапан обратный специальный;
  3. Необходимые фильтры для очистки воздуха;
  4. Воздуховоды;
  5. Электронагреватель;
  6. Решетка для притока воздушных масс в стену помещения.

Система автоматизирована. Все дело в настройке датчика температуры или специального таймера, который устанавливается на определенное время включения и выключения.

Воздуховод

Какой воздуховод лучше и лучше? Абсолютно любая система кондиционирования подразумевает установку устройства для притока или оттока воздушных масс. Воздуховоды изготавливаются из следующих материалов:

  • Алюминий;
  • Пластмассы;
  • Оцинкованная или черная сталь.

Воздуховоды бывают двух форм: прямоугольные и круглые.Прямоугольную часть легче монтировать в стене, а круглую помогает избежать аэродинамических потерь. Очень удобно устанавливать гибкие детали, которые выполнены в виде гофрированного алюминиево-полимерного шланга. Для придания им жесткости при установке они армируются стальной проволокой.

Комментарии:

Термин «вентиляция» означает систему обмена воздушных масс в помещении, снабжающую его кислородом. Жилые дома особенно нуждаются в создании в них комфортного уровня влажности и оптимальной температуры.Четко организованная приточно-вытяжная естественная вентиляция способствует здоровью живых людей, поддержанию иммунитета. Особенно нужна качественная вентиляция ванной комнаты, кухни, где есть высокий уровень влажности и загрязнения воздуха.

Естественная вентиляция

Движение воздушных масс в этой системе происходит по ряду причин:

  1. Из-за неодинаковых температурных характеристик внешнего и внутреннего слоев атмосферы.Этот процесс получил название «аэрация».
  2. Из-за разницы в давлении воздуха между обслуживаемым помещением и устройством, обеспечивающим тягу, дефлектор. Он установлен на крыше здания.
  3. Из-за активного воздействия напора ветра.

Схема естественной вентиляции: 1 - зона притока воздуха, 2 - зона притока воздуха, 3 - зона вытяжки.

Аэрация применяется в помещениях цехов, подверженных значительным тепловыделениям, в воздухе которых имеется избыточное количество газов и пыли.Не используйте его там, где производственные условия связаны с предварительной обработкой свежего воздуха или если поток свежих масс приводит к конденсации или туману.

Естественная вентиляция связана с циркуляцией воздуха из-за неравномерности давления воздушного столба. Наименьшая разница в высоте между показателем вытягивания массы из помещения и вытягиванием ее с помощью дефлектора обычно составляет чуть более 3 м. Движение воздуха по воздуховоду происходит со скоростью 1 м / с.

Естественная вентиляция сводится к тому, что в результате воздействия давления ветра на обращенные к ветру участки здания происходит повышение, а в безветренных точках - снижение давления. Эта система воздухообмена проста и не требует покупки дорогостоящего оборудования, она не способна поглощать чрезмерное количество электроэнергии, что очень важно для экономии денег.

Естественная вентиляция напрямую зависит от факторов окружающей среды, она влияет на температуру, направление ветра и скорость его движения.

Такая система воздухообмена представлена ​​совокупностью механизмов, позволяющих обрабатывать, перемещать, подавать и удалять массы. В связи с этим выделяют следующие классификации:

  • способностью создавать давление и движение воздуха: естественное и механическое намерение;
  • по назначению: приточно-вытяжная вентиляция.

Вернуться к содержанию

Естественный поток через настенные и оконные клапаны

В наши дни большинство людей ставят в своих домах окна из ПВХ, что, помимо положительных моментов, имеет и недостатки.К ним относится абсолютная герметичность, она обеспечивается технологическим процессом. В результате отсутствует естественный приток воздуха. Воздухообмен в подобных конструкциях приближается к нулевым отметкам.

Через окошко с выпускным клапаном поступает свежий воздух, для более активной циркуляции которого в вытяжных каналах установлены вентиляторы.

Чтобы разрешить ситуацию в положительную сторону, при заказе следует обратить внимание на дизайн оконных блоков. В них должна быть встроенная регулируемая прорезь, обеспечивающая хорошую вентиляцию помещения.Традиционное место - верх оконной конструкции. Это приточная вентиляция, представленная в виде оконного клапана.

Клапан инфильтрации воздуха (стенка приточного воздуха) может быть установлен после установки окон. Он имеет форму патрубка круглой формы, закрепленного у основания стены и прикрытого с двух сторон решетками. Внутри находится регулируемый клапан, который можно открывать и закрывать. Обычно такие элементы размещают возле окон, они остаются практически незаметными, ведь на любом окне есть занавеска, она в этом помогает.

Поступающий воздух будет попадать в зону воздействия радиаторов, расположенных ниже отверстий.

Часто такие вентили ставят за аккумулятор, в результате поступающие массы будут хорошо прогреваться. Приточная вентиляция этого типа может комплектоваться фильтрами, датчиками, показывающими влажность и температуру.

Клапаны желательно ставить в спальнях, столовых, ванных комнатах. Их можно увидеть в зданиях, в конструкции которых используется пароизоляция пенопласта, поскольку в этом случае количество приточного воздуха в доме заметно сокращается.

Вернуться к содержанию

Приточная вентиляция в доме

Основная масса свежего воздуха попадает в комнату через двери и окна в момент открытия. Однако таких мер часто бывает недостаточно для качественного проветривания. Многие современные здания оснащены инфильтрационными клапанами.

Предназначен для своевременной подачи свежей массы в помещение на место удаленного образования. Такой воздух часто обрабатывают: очищают, подогревают, увлажняют.

Приточная вентиляция в доме предназначена для создания лучших условий для воздухообмена.Часто это связано со значительным расходом тепловой энергии. Отопительное оборудование предназначено для регулярного обогрева слоев охлажденного воздуха. Подогреваемые массы вынесены из капота.

Вернуться к содержанию

Система вытяжного воздуха

Удаление воздушных масс из помещений осуществляется через установленные вентиляционные отверстия, которые имеют выход на улицу через крышу здания или стену. Вытяжная вентиляция в доме устанавливается на момент постройки.Их скрытые формы монтируются в кирпичную кладку или пристройку.

Для повышения эффективности этого канала используются оловянные вставки. Вертикальная конструкция этой системы закрыта металлической заглушкой, препятствующей проникновению снега и воды.

Вал системы вентиляции устанавливается в бытовых котельных или помещениях с газовыми отопительными приборами. Установленные над плитами вытяжки избавят помещение от лишних паров, пропитанных влагой и маслом.

Вернуться к содержанию

Концепция комбинированной приточно-вытяжной вентиляции

Такая система воздухообмена основана на особой эффективной работе, в результате которой происходит замена застоявшегося воздуха помещений.В результате работы этой системы возникают два потока воздушных масс, функционирование которых обусловлено работой вытяжного и приточного, фильтров и вентиляторов.

Приточно-вытяжная вентиляция удобна, проста в установке и комфортных условиях эксплуатации. Нагрев воздуха, поступающего в помещение, может обеспечиваться действием водонагревателя и электрического нагревателя.

Типы вентканалов: а - размещение вентканалов в кирпичной стене, б - приставные вентиляционные каналы, в - подвесной вентиляционный канал, г - выход на крышу вентиляционной шахты.

Процесс воздухообмена в помещении, связанный с данной системой, связан с принудительным режимом работы. Здесь осуществляется дальнейшая переработка масс, включая их нагрев и очистку. Отдельные образцы имеют функцию увлажнения, которая осуществляется с помощью влаги, выходящей из канала в поток поступающего чистого воздуха. Представленные механизмы имеют специальные устройства, снижающие шум при их работе. Они помогают выводить лишнюю влагу из помещений с повышенной влажностью.

В квартире такая вентиляция часто представляет собой небольшие блоки, которые имеют красивый и оригинальный вид. Такие устройства можно разместить на стене, обстановка комнаты от этого не пострадает.

В помещениях с приточной вентиляцией всегда легко дышится, нет застойного и затхлого запаха, в помещениях нет тупости, духоты и сырости. Накануне монтажных работ должна быть проведена подготовка, в эту концепцию входят соответствующие расчеты, выбор оборудования по типу помещения.Качественно проведенный монтаж придаст уверенности в завтрашнем дне и наилучшим образом скажется на здоровье живущих людей.

Вентиляционные каналы во внутренних стенах комнат ванных комнат и кухни проектируются до возведения стен.

От того, как в доме работает вентиляция, будет зависеть не только комфортность проживания всех жильцов, но и целостность конструкций дома. В связи с этим на территории РФ активно применяется устройство приточно-вытяжной естественной вентиляции.Его действие связано с неравномерностью температурных показателей, непроницаемостью внешнего и внутреннего воздуха. При понижении наружной температуры КПД вытяжных каналов увеличивается, а при повышении - заметно снижается.

Система воздухообмена естественного плана помимо достоинств имеет ряд недостатков. Стоимость его относительно невелика, если сравнивать с установкой других систем. По этой причине его очень часто используют в помещениях жилого плана.Такая вентиляция не требует специального оборудования, электроприборов, вентиляторов, двигателей, приводов. Он отличается простотой эксплуатации, низким уровнем шума и надежностью.

Для хорошего самочувствия очень важно наличие свежего воздуха в квартире. На 1 м2 закрытой площади должно поступать 3 м3 свежего воздуха. Также существует норма для взрослого человека, которому необходимо 30 м3 воздуха в час.

Хороший воздухообмен в цифрах

Вентиляция - чрезвычайно важное средство в эпоху господства воздухонепроницаемых пластиковых окон

При устройстве воздухозаборника следует помнить, что:

  • норма воздуха для кухонного помещения, в котором размещена газовая плита, составляет 90 м3 / час;
  • норма воздуха для кухни, на которой установлена ​​электроплита, составляет 60 м3 / час;
  • норма для ванной - 25 м3 / час;
  • норма для туалетной комнаты или совмещенного санузла - 50 м3 / час.

Исходя из этих показателей, необходимо организовать приток свежего воздуха в квартиру.

Прибочная вентиляция: способы организации

Прибочная вентиляция в квартире - это разновидность принудительного воздухообмена. Он предназначен для получения свежего воздуха с улицы в закрытом помещении с помощью специальных механизмов - вентиляторов разной мощности. Также при проектировании стоит учитывать места, через которые отработанные воздушные массы выходят из помещения.


В квартирах может быть установлена ​​приточная система вентиляции двух типов:

  1. натуральный, позволяющий вводить в помещение свежие наружные массы с помощью настенных и оконных клапанов. Например, клапан New-Air способен обеспечить приток воздуха 20-25 м3 / ч. Клапан Airbox позволит проветривать помещения, даже не открывая окна и окна. Стоит отметить, что производительность клапанов незначительна. Устройство оснащено системой фильтрации и рассчитано на площадь до 15 м2;
  2. принудительный, обеспечивающий поступление свежего воздуха в помещение с помощью специального оборудования - вентилятора и фильтра.Например, вентилятор Elicent Elegance 100 способен обеспечить приток 90 м3 / ч, имеет низкий уровень шума 31,4 дБ, электрическую сеть 220 В.

Приточная вентиляция квартиры: популярные модели

Вентилятор Вентс ТвинФреш

Аппарат оборудован вентилятором, работающим в режиме приточно-вытяжной вентиляции. Механический клапан дополнен системой рекуперации воздуха6 за счет нагрева входящего потока за счет температуры выбрасываемых воздушных масс.Производительность по проветриванию - 58 м3 / час, уровень шума 29 дБ, напряжение питания 12 В, потребляемая мощность - 7,3 Вт. Оборудование ВЕНТС дополнено системой фильтрации Г3, рассчитанной на непрерывную работу, в рабочем состоянии не образует конденсат.

Вентиляционная установка ВЕНТС ВПА

Устройство выполнено в виде моноблока в изоляционном корпусе. Внутри агрегата установлен вентилятор, установлена ​​система фильтрации, позволяющая не только убирать уличную пыль, но и предотвращать попадание насекомых в помещение.Воздухонагреватель ВЕНТС ВПА с фильтрацией комплектуется электронагревателем для обогрева поступающих наружных воздушных масс. Производительность агрегатов 200-1500 м3 / час, рабочее давление 715 Па.

Система кондиционирования воздуха Daikin Ururu Sarara со свежим воздухом

Особенностью устройства является возможность кондиционирования с добавлением притока свежего воздуха в закрытое пространство. Современная система скольжения позволяет не только подавать атмосферный воздух, но и при необходимости увлажнять его. Эта система способна обеспечить смену воздушных масс в помещении: в помещении площадью 24 м2 воздух полностью заменяется за 2 часа непрерывной работы устройства.Кроме того, система оснащена другими функциями:

  • Увлажнение: устройство способно обеспечить оптимальную производительность - влажность 50% при температуре 22 градуса. Встроенный в наружный блок элемент удаляет влагу из воздушных масс и равномерно распределяет ее по помещению;
  • Осушение
  • : устройство устраняет повышенную влажность в помещении без снижения температурных значений, что очень важно в осенне-весенний период.В летние жаркие дни с повышенной влажностью с помощью системы скольжения можно осушать и охлаждать воздушные массы в помещении;
  • двухступенчатая очистка воздуха в наружном и внутреннем блоках. Установка фитокаталитического фильтра позволяет удалять из воздушных масс не только пыль и мелких насекомых, но устраняет формальдегид, вирусы, плесень;
  • обеспечивает равномерный поток воздуха: заслонки с широким углом охвата могут быть направлены вниз или вверх, позволяя воздушным массам «разноситься» по помещению.

Моноблочные системы «Бризарт»


Устройства этого модельного ряда предназначены для вентиляции помещения площадью до 100 м2. Автоматизированная система способна обеспечить фильтрацию, обогрев и вентиляцию воздуха в квартире.

Настольные модели приточных установок "Бризарт"

Обрезка Производство Нагреватель Вентилятор Площадь помещения Размеры устройства
Бризарт 350: эконом, стандарт, комфорт 350м3 / час мощность 105 Вт, напряжение питания 220 В 50-75 м2 36,5x22x92 см, масса - 25 кг
Breezart 500: эконом, стандарт, комфорт 500м3 / час мощность 1,2,4,8 кВт, напряжение - 220/380 В мощность - 160 Вт, напряжение 220 В 70-100 м2 36,5x22x92 см, вес - 25 кг

Установка впускного клапана со стенками

  • Определите место для установки вентиляционного элемента.Идеальный вариант - это пространство между батареей и подоконником: поступающий свежий воздух перед разводкой комнаты зимой согреет.
  • Просверлите сквозное отверстие, в которое будет установлен клапан.
  • Установите воздуховод: снаружи прибор должен быть на уровне стены, внутри помещения - выступать на 1 см.
  • С улицы отремонтировать решетку вентиляции.
  • Закрепите корпус.

Важно! Корпус нужно устанавливать очень плотно.Герметик используется для крепления к воздуховоду.

Монтаж безканальной системы вентиляции


  • Выберите место установки. Идеальным вариантом будет установка возле оконного проема.
  • Сделайте отверстие на 2 см больше диаметра вытяжного канала.
  • Установите воздуховод и изолируйте его минеральной ватой, стекловатой или пенополиэтиленом.
  • Вытяжной канал можно закрыть защитной решеткой.
  • Внутри воздуховода установите вентилятор.
  • Установить систему управления отоплением с фильтрацией воздуха.

Монтаж канальной системы вентиляции

Прежде чем приступить к монтажу вентиляции, необходимо понять, что такое принудительная вентиляция в квартире канального типа. Это относительно сложная система, обеспечивающая поступление свежего воздуха во все помещения: воздухообмен происходит по встроенным каналам. Для реализации канальной вентиляции необходимо разместить вентиляционные трубы под потолком на расстоянии 1.5 м друг от друга.

Важно! Длина вентиляционных труб не должна превышать 3 м от приточной установки. Также при установке следует избегать частых поворотов и изгибов: недопустимы повороты на 90 градусов и более.

После установки «тракта» воздуха можно приступать к установке системы принудительной вентиляции. Монтаж осуществляется так же, как и при установке местной вентиляции. Последний этап работ - подводка вентканалов.

Для качественной работы приточной вентиляции важен не только приток свежего воздуха, но и его удаление из квартиры.Как правило, вентиляции общественных шахт вполне достаточно для удаления отработанного воздуха. Вытяжка на кухне и установка вентилятора в ванной обеспечат чистый и свежий воздух, устранят запахи и предотвратят появление племени и грибков.

Одним из важных факторов комфортного проживания в частном доме или квартире является правильно устроенная вентиляция помещения.

А именно устройство для приточно-вытяжной вентиляции вашего дома. Которые в свою очередь подразделяются на естественные и механические (обязательные).

При этом важен не только приток свежего воздуха и его температура, но и скорость воздушного потока в помещении, и чем ниже эта скорость, тем комфортнее нам находиться в этом помещении.

Скорость движения воздуха в помещении с естественной вентиляцией намного ниже и комфортнее, чем с механической, приточно-вытяжной, где вентиляторы находятся на приточно-вытяжной. В первую очередь это связано с различием норм, объемных скоростей движения воздуха в этих системах вентиляции (механическая вентиляция 2-5 м / с, естественная до 1 м / с).

К сожалению, сделать более комфортную естественную вентиляцию можно не всегда. Проблема в том, что эта система требует больших участков вентиляционных каналов, в отличие от механической вентиляции. То есть, чтобы пропустить такое же количество воздуха - сечение воздуховода естественной вентиляции требуется больше, чем сечение механического.

Например: для прохождения через естественный вытяжной канал 300 м3 / ч воздуха требуется канал Ø350 мм и канал для механического отвода для того же объема воздуха Ø160 - Ø200 мм.

Не всегда технически возможно разместить в стене большой вытяжной канал, а в жилых комнатах разместить его снаружи стены (под потолком или вдоль стены) не всегда эстетично.

По этой причине на больших территориях часто возникает необходимость в использовании вытяжного шкафа, особенно в больших городских домах и загородных коттеджах.

Точно так же приток воздуха в жилые помещения не всегда может быть обеспечен естественным образом. Как рассчитать сечение вентканалов, вы можете прочитать в статье «

».

Вне зависимости от типа вентиляции в вашем доме (естественной или механической) движение воздуха должно быть организовано правильно, по той же схеме.А это значит - помещения с повышенной влажностью или загрязненностью в цепочке движения воздуха должны быть последними.

Как правило, вытяжки устанавливаются в таких помещениях, как кухня, ванная, котельная.


Для обеспечения беспрепятственного движения воздуха в помещении вашего дома на пути его прохождения от приточных устройств к вытяжным, в дверях необходимо установить переливные решетки. Или их можно заменить увеличенным зазором между дверью и полом, который должен составлять не менее 20 мм по всей ширине двери.

Несоблюдение этого требования приводит к недостаточному воздухообмену в помещении или к полной неработоспособности системы.

Приток воздуха в жилые помещения

Как уже было сказано выше, приток воздуха в жилое помещение может осуществляться двумя способами - естественным и принудительным (механическим).

Инфильтрация: - естественный приток (проникновение) воздуха в помещения через неплотность окон, входных дверей, стен дома.

Помещения, оборудованные деревянными окнами старого советского образца, обычно не имели проблем с притоком свежего воздуха. Это связано с тем, что эти окна обладают довольно высокой воздухопроницаемостью (инфильтрацией).

Для небольших площадей жилых помещений (дома и квартиры площадью 100 м 2) объем приточного воздуха, проникающего через щели, а не плотность этих окон, как правило, вполне достаточно для обеспечения воздухообмена. В этом процессе также играет роль плотность входных (наружных) дверей.


Также произвести естественный быстрый воздухообмен в помещениях помогают следующие способы.

Приток воздуха осуществляется через открытое окно или щель, в случае откидных рам металлопластиковых окон. Полный воздухообмен в помещении происходит за 20-60 минут.

В холодное время года этот способ вызывает большие потери тепла, охлаждение оконного блока и откосов окон, что приводит к образованию конденсата на этих элементах.

Вентиляция через полностью открытые окна. В холодное время года такой способ позволяет снизить эффект охлаждения оконных конструкций, так как воздухообмен происходит достаточно быстро, всего за 5-10 минут, но при этом потери тепла не уменьшаются.

Вентиляция с открытой входной дверью и полностью открытыми окнами. Это самый быстрый воздухообмен в помещении, который происходит за 2-4 минуты.


Все эти способы хороши для обеспечения единого воздухообмена в помещении вашего дома.Но проветривание не должно быть единственным источником свежего воздуха в вашем доме.

В последние 10-15 лет стали очень популярны стальные окна, в них используются металлопластиковые окна. Их стали устанавливать повсеместно не только в общественных зданиях, но и в квартирах, а также в домах частного сектора.

Одна из особенностей этих окон - воздухонепроницаемость, то есть воздухопроницаемость металлопластиковых окон практически равна нулю. Помещения, оборудованные такими окнами, лишены естественного притока свежего воздуха.

В этом случае для поддержания комфортного и безопасного для здоровья микроклимата необходимо один раз в час проветривать помещение одним из способов, описанных выше.

В большинстве случаев это неудобно или просто невозможно, а значит, пора рассмотреть вариант установки воздухозаборников или интегрированной инженерной системы вентиляции.

Приточные воздухозаборники настенные и оконные

При выборе металлопластиковых окон можно заказать оконные блоки с уже встроенной регулируемой вентиляционной щелью - это клапан приточного окна (клапан инфильтрации воздуха).Обычно он устанавливается в верхней части оконной коробки, но при желании может быть установлен и в нижней части окна.


Чаще всего проблему с притоком свежего воздуха в комнату мы замечаем, когда окна уже выбраны и установлены. В этом случае нам может помочь установка настенного клапана приточного воздуха, который представляет собой цилиндрический патрубок, установленный заподлицо со стеной и закрытый решетками боковых сторон решеток, внутренняя решетка регулируется.

Клапаны настенные оконные.

Установить вентиль данных возле оконных проемов, желательно в зоне интенсивного действия радиаторов отопления (аккумуляторов). В отопительный сезон это способствует быстрому нагреванию более холодного поступающего воздуха. Кроме того, решетку клапана можно прикрыть тюлем или поставить прямо за радиатором.


Приточные клапаны рекомендуется размещать в таких помещениях, как спальня, столовая, холл, причем это касается не только помещений самого дома, но и.Такое расположение способствует правильному перемещению воздуха из чистых жилых помещений в более загрязненные - бытовые (кухня, туалет, ванная).


Принудительный приток воздуха в помещение

Система принудительной приточной вентиляции устанавливается в тех случаях, когда необходимый воздушный поток настолько велик, что обычные инфильтрационные клапаны не могут его обеспечить. Или эти клапаны не вписываются в общий эстетический вид.

Эта принудительная система включает в себя вентиляционное оборудование и вентиляционную сеть.В состав оборудования могут входить: вытяжной вентилятор, воздушный клапан, фильтр, глушитель и нагреватель (для подогрева приточного воздуха в холодное время года). А в сеть входят воздухозаборник, воздуховоды и воздухораспределители (решетки, диффузоры).

Система вытяжной вентиляции

Вытяжная вентиляция в частном доме должна планироваться еще на этапе строительства, до возведения стен. Вытяжные вентиляционные каналы устраиваются в виде шахт, в простенках бытовых помещений дома (санузел, кухня, котельная).

Если вытяжная система уже есть в построенном доме или нет возможности разместить вентиляционные каналы в простенках, их можно сделать в виде навесных шахт. Но у них есть свой минус: с эстетической точки зрения.

Естественная выхлопная система (самостоятельная)

Если сечение вытяжного тракта рассчитано под естественную вытяжную систему и размещено в перегородке, или вы готовы сделать его прилегающим, то можно обойтись без собственных усилий, без использования каких-либо вытяжных или механических устройств.Отверстие канала из помещения просто закрывается вентиляционной решеткой.


Система принудительного выхлопа (механическая)

Если требуется отвести большие объемы воздуха, то сечение канала, естественная тяга, слишком велико для размещения в перегородке, а соединительный канал слишком громоздок, чтобы портить эстетический вид помещения. Из этого положения можно выйти, применив принудительную выхлопную систему. Это позволяет уменьшить сечение вытяжных каналов, но требует установки вытяжных вентиляторов в ванных комнатах и ​​ванных комнатах.


Существует огромное количество типов и типов бытовых, вытяжных вентиляторов для ванных комнат и ванных комнат. Самыми распространенными из них являются настенные вентиляторы, которые входят в вентиляционный канал, но просто крепятся на стене.

Вентилятор подбирается по предварительно рассчитанному расходу для вытяжки с учетом потерь в вытяжном канале. Но в любом случае это должно быть с небольшим запасом мощности.

Для управления такими вентиляторами в ванных комнатах их часто подключают к выключателю.Таким образом, они будут работать только при включенном свете. Но есть вытяжные вентиляторы с задержкой по времени, например: включается через «60» секунд, после включения света или с задержкой выключения на «60» секунд после выключения света.

Также могут быть укомплектованы датчиками влажности (работают до нормализации влажности в помещении). Такие вытяжные устройства немного дороже обычных, но с ними удобнее работать.

Если в вашем доме планируется установка не только принудительной вытяжки, но и приточной вентиляции, то имеет смысл рассмотреть вариант, установка системы рекуперации воздуха в целях экономии энергии на нагрев приточного холодного воздуха.Но это уже тема для отдельной статьи.

В закладки

При проектировании системы вентиляции помещений возникает много проблем технического характера. Различные правила в подходах к дизайну содержатся во многих методиках и руководствах. Вопросы пожарной безопасности занимают центральное место при установке системы вентиляции. Необходимо, чтобы воздушный шлюз, вентиляция, противодымная защита были спроектированы по всем правилам.

Вентиляция и способы установки

По конструкции и установке различают следующие типы систем вентиляции:

  1. С естественным отводом и притоком воздуха.В этой системе объемная скорость воздуха составляет 1 м 3 / ч.
  2. Вентиляция с механическим стимулятором для удаления и нагнетания воздуха и вентиляция, совмещенная с системой воздушного отопления помещения. Скорость движения воздуха 3-5 м 3 / ч.
  3. Комбинированная система вентиляции, которая содержит как естественный приток, так и механический стимулятор оттока и притока воздуха.

При проектировании системы вентиляции необходимы правильные расчеты для установки вентиляции в жилых и общественных помещениях.Особенно рекомендуется обратить внимание на обеспечение расходов воздуха в вертикальных конструкциях с вентиляционными каналами, для этого необходимо выбрать соответствующую конструкцию вентиляционной системы. Система естественного притока и оттока наиболее удобна для человека.

Если вентиляция проводится в многоэтажном доме, нужно обращать внимание на то, чтобы воздух не перетекал с одного этажа на другой, а также исключить возможность «опрокидывания» его движения.

Помещения жилые и вентиляционные

В основном в жилых помещениях устанавливается система вентиляции с естественным удалением и подачей воздуха. Приток осуществляется через открытые окна и окна, а оттоку способствуют установленные вентиляционные решетки и клапаны. Вытяжки с решетками устанавливаются на кухне, в ванной и в туалетной комнате, то есть там, где больше всего необходим отток воздуха для улучшения его качества. Иногда возникает необходимость в установке дополнительных бытовых вентиляторов.


Любая вентиляция должна быть спроектирована с учетом установки воздухозаборников - вертикальных участков вентиляционного отверстия, меняющих свое направление на 180 °. В случае появления дыма из жилья или попадания продуктов сгорания заслонка гарантирует, что дым не может проникнуть в другие помещения.

Вентиляция: естественная или механическая?

При установке естественной вентиляции, чтобы обеспечить движение воздуха со скоростью 300 м 3 / ч, поперечное сечение вентиляционного канала должно быть диаметром 350 мм.При механическом извлечении устанавливается канал сечением 200 мм в диаметре. Выбор системы вентиляции будет зависеть от индивидуальной планировки строящегося жилья. Для достаточно больших площадей дома желательно подумать о механической или комбинированной вентиляции.

Беспрепятственное движение воздуха: приток и отток

Для хорошего воздухообмена в помещении, кроме вентиляции, необходимо установить потолочные решетки. Решетки устанавливаются на дверях и в стенах помещения.Можно заменить дверные решетки на щель, оставшуюся между полом и дверьми. Зазор должен быть не менее 20 мм.

Приток в воздушное пространство помещения обеспечивается через неплотно закрытые щели оконных проемов, дверей и стен помещения. Самой высокой воздухопроницаемостью обладают деревянные оконные рамы.

Естественный приток достигается также за счет регулярного проветривания жилья. Зимой возникают сложности с естественной вентиляцией через оконную прорезь:

  1. Большая потеря тепла.
  2. Угроза образования конденсата на оконных блоках и откосах, примыкающих к окну.
  3. Полный обмен воздуха произойдет в течение 1,5 часов.


Поэтому щели на зиму лучше «заткнуть», а проветривать окна полностью открытыми. Это позволит избежать эффекта охлаждения конструкции и произведет быстрый обмен воздуха всего за 5-10 минут.

Если планируется установка пластиковых стеклопакетов, необходимо обратить внимание на то, чтобы они были оборудованы встроенной вентиляционной щелью - приточным окном в верхней части оконного пакета.Вы можете установить на стене дополнительный настенный вентиль приточного воздуха. Установка клапана производится насквозь. Сам клапан снабжен регулируемой решеткой, которая позволяет следить за состоянием сетки: от закрытого до полностью открытого. Приточные клапаны обеспечивают приток свежего воздуха до 100 м 3 / ч.

В состав механической системы подачи воздуха входят:

  • воздушный клапан;
  • обогреватель для нагрева воздуха в холодное время года;
  • фильтр для очистки крупных частиц пыли;
  • Глушитель
  • ;
  • вентилятор.

Каналы приточные бывают следующих типов:

  • Дополнительные каналы вентиляции,
  • Воздуховоды в стене,
  • Воздуховоды подвесные,
  • Вентиляционные шахты удалены на крышу.

Воздуховыпускные отверстия и их типы

Выхлопная система может быть как естественной, так и механической. При необходимости естественную вытяжку можно оборудовать механическими вытяжными вентиляторами. Вентиляторы устанавливаются прямо в вентиляционную решетку.

Для разбавления воздуха в помещении с помощью воздуховыпускных отверстий. Они бывают прямоугольными, круглыми и гибкими. Какая разница?

В круглых воздуховыпускных отверстиях небольшое сопротивление воздуха, в прямоугольных - больше, но в гофрированных гибких системах сопротивление наибольшее.

Как рассчитать воздухообмен в помещении

Рассчитать воздухообмен разными методами:


  1. Удаление «лишнего» тепла.
  2. Удаление излишней влаги.
  3. Разбавление загрязняющих веществ до предельно допустимой концентрации.
  4. По площади помещения.
  5. Воздухообмен по кратностям.

Кроме того, существуют определенные стандарты и нормы, содержащиеся в специализированных документах и ​​ГОСТах. Самый простой расчет - это расчет площади комнаты. Нормы предусматривают подачу воздуха из расчета 3 м 3 / час на 1 кв. М помещения. Количество людей в комнате значения не имеет.

Санитарные нормы предполагают обеспечение воздухообмена в помещении на человека равным 60 м 3 / час.

Расчет по множественности включает указание того, сколько раз в час в помещении должен происходить полный воздухообмен. Например, в спальне, кабинете или столовой - 1 раз, в ванной и туалетной комнате - 25 раз. Все нормы кратности приведены в нормативных документах и ​​ГОСТах. Более подробный расчет проводится по формуле: L = n * V (м 3 / ч), где n - нормализованная скорость воздухообмена, час-1, V - объем помещения, м 3.

Для расчета по кратности необходимо:

  1. Рассчитайте объем каждой комнаты.Объем = длина x ширина x высота.
  2. Рассчитайте объем воздуха для каждой комнаты. Формула: L = n x V.
  3. Суммируем все полученные показатели L.
  4. Составим уравнение баланса Σ L пр = Σ L выт.

После расчета воздухообмена необходимо выбрать контур, по которому будет проложена система вентиляции. К системе вентиляции предъявляются общие требования:

  1. Как и в случае естественной и механической вентиляции, воздух должен выходить над крышей.Допускается удаление воздуха снаружи здания.
  2. Подача воздуха в механическую систему должна осуществляться через решетку. В этом случае сетка должна располагаться на высоте не менее 2 м от уровня земли.
  3. Движение воздуха в помещении должно быть организовано таким образом, чтобы он перемещался из жилых помещений в помещения с выделением «вредности»: кухня, ванна, туалетная комната.


Вентиляция для пожарной безопасности

Для обеспечения безопасности в помещении необходимо соблюдать следующие требования:

  1. Приточно-вытяжное и вентиляционное оборудование должно быть расположено в каждом пожарном отсеке.
  2. Воздуховоды, устанавливаемые в вентиляцию, должны быть огнестойкими и иметь воздухозаборники.
  3. Обратный и противопожарный клапаны обязательны при вентиляции.
  4. Следует учитывать противопожарную защиту вентиляционного отверстия, а также защиту от дыма.

Противопожарные мероприятия по предотвращению распространения огня через вентиляцию

Для обеспечения пожарной безопасности необходимо:

  1. Совместите воздуховыпускные и коллекторы помещения с обязательной установкой воздухозаборников.
  2. Установите противопожарный клапан на воздуховоды в местах их присоединения к горизонтальному или вертикальному коллектору.

Вентиляция: материалы для установки

При установке вентиляции необходимо использовать негорючие и теплозащитные негорючие материалы. Обычно для вентиляционного отверстия используется листовая сталь. Толщина стали должна быть от 1 мм и более.

Правильно установленная вентиляция сделает пребывание в помещении более комфортным и безопасным для здоровья.

границ | Условия жизни в деревянных домах: тенденции выбросов и качество воздуха в помещениях

Введение

Внутренние помещения и качество воздуха в помещении существенно влияют на физическое и психическое благополучие человека, особенно в рабочей и жилой среде, где на протяжении всей жизни тратится значительное количество времени (Mølhave et al., 1986; Skov et al., 1990). Качество воздуха в помещении сильно зависит от наличия органических загрязнителей, таких как летучие органические соединения или формальдегид. Эти вещества могут быть отнесены к материальным источникам e.g., строительные материалы, потребительские товары или деятельность человека (Wolkoff, 1995; Brown, 2009).

Принимая во внимание недавние европейские требования по охране здоровья, касающиеся выброса опасных веществ из строительных материалов в воздух помещений (CPR, 2011), конкурентоспособность древесины, представляющей собой материал с естественным выбросом ЛОС, может быть ограничена.

Выбросы от древесины изучались разными авторами. Немногие исследования касаются токсикологических проблем или вопросов, связанных со здоровьем. Mersch-Sundermann (2007) выполнил комплексную оценку состояния α-пинена в воздухе помещений.Gminski et al. (2011) оценили раздражение и легочные эффекты острого воздействия выбросов из ориентированно-стружечных плит. Fürhapper et al. (2011) исследовали выбросы нескольких пород древесины и изделий из древесины, уделяя особое внимание токсикологическим аспектам. Однако большинство исследований основано на стандартных условиях испытаний и не рассматривает общую внутреннюю ситуацию, в которой присутствует множество различных источников выбросов. Кроме того, редко проводятся долгосрочные исследования в реальных условиях. Wallner et al.(2015) исследовали качество воздуха в помещении в жилых зданиях в два дня (3 месяца и 1 год после въезда), но это исследование не имеет отношения ни к древесине, ни к проблемам со здоровьем. Оценка деревянных домов с низким энергопотреблением была проведена Patkó et al. (2013). Schulte-Hubbert et al. (2013) изучали выбросы в атмосферу внутри помещений, как происходящие во время строительства деревянного каркасного здания. Измерения в воздухе в помещении сопровождались клеточно-биологическими тестами, которые не показали цитотоксических эффектов, связанных с выбросами. Nyrud et al. (2012) оценили влияние использования древесины в больничной среде на выбросы ЛОС и качество воздуха в помещении.При этом оборудование больничных палат стеновыми панелями из твердых пород дерева не повлияло на внутреннюю концентрацию ЛОС, измеренную через 8 месяцев после установки.

Центральным вопросом настоящего исследования является исследование фактического качества воздуха в помещении в недавно построенных деревянных домах и его потенциального воздействия на жителей дома. Ожидается, что начальные выбросы ЛОС, происходящие сразу после строительных работ, будут повышены. Основная цель - собрать информацию о масштабах и прогрессировании этих выбросов в течение первых месяцев после оккупации и оценить, оказывает ли краткосрочное воздействие таких концентраций заметное воздействие на здоровье.В целом исследование должно дать новые знания об условиях жизни в деревянных конструкциях.

Материалы и методы

Участки тестирования и лица для тестирования

Тринадцать испытательных площадок были выбраны случайным образом в зависимости от их доступности в восточной части Австрии и Баварии. Все полигоны были частными домами. Они включали шесть конструкций TF, шесть конструкций SW и одно бетонное здание, представляющее собой образец недревесного происхождения. Целью сравнения типов строительства было оценить возможное соответствие между долей древесины в конструкции здания и удельными выбросами древесины в помещении.

Девять домов были оборудованы постоянно управляемыми системами вентиляции, а четыре участка вентилировались оконной вентиляцией, проводимой несколько раз в день. На одиннадцати участках были деревянные полы, большей частью дубовые, с различными покрытиями. Напольные покрытия из недревесных плиток и винила. Подробный обзор исследуемого сайта тестирования доступен в качестве дополнительных материалов к этой статье.

На каждое домохозяйство был назначен один взрослый тестируемый, при этом учитывалось равное гендерное распределение (семь мужчин, шесть женщин).Возраст испытуемых - от 28 до 42 лет. По собственному усмотрению испытуемые находились в хорошем состоянии здоровья и не проявляли медицинских особенностей в начале исследования.

Процедура отбора проб

До восьми проб проводилось в спальных комнатах каждого полигона через равные промежутки времени (в основном ежемесячно). Первоначальные отборы образцов проводились на поздних стадиях строительства, поэтому они служили эталонными измерениями выбросов строительной продукции. Последующие периодические мероприятия по отбору проб начались вскоре после въезда.

Параметры воздуха в помещении

ЛОС были проанализированы в соответствии с ISO 16000-6 путем активного отбора проб на пробирках Tenax TA ® и термодесорбции (Markes Int. Ltd., Unity2, UltraTD) в сочетании с системой газовой хроматографии и масс-спектрометрии (GC-MS) (Agilent GC6890N, Agilent MSD 5973), работала с колонкой Phenomenex Zebron 5 MSi (60 м × 0,25 мм × 0,25 мкм). Отбор проб производился на фиксированной высоте 1,5 м с минимальным расстоянием 1,0 м от стен с использованием автоматического насоса для отбора проб (воздушный насос Chematec FLEC 1001) при скорости потока воздуха 100 мл / мин (объем отбора проб: 6 л). .Рабочие параметры термодесорбции: 5 мин десорбция при 280 ° C, 5 мин холодного улавливания при -3 ° C, резкая десорбция улавливателем при 300 ° C и соотношение деления 1: 1; температурная программа: начальная температура 40 ° C, 10 ° C / мин до 100 ° C, 25 мин при 300 ° C; Параметры МС: режим электронной ионизации (EI), диапазон сканирования от 30 до 300, анализ через целевые и квалифицирующие ионы и полный ионный ток (TIC). Качественная оценка данных проводилась путем сравнения конкретных масс-спектров с коммерческими библиотеками спектров (NIST MS Search 2.0) и время удерживания, зависящее от вещества. Количественная оценка была основана на калибровке для конкретного вещества (включая до 75 типичных веществ в воздухе помещений) с учетом площадей пиков целевых ионов, циклодекан использовался в качестве внутреннего стандарта. Диапазон калибровки составлял от 1 до 250 мкг / м3. Вещества, не включенные в конкретную калибровку, были оценены как эквиваленты толуола.

Формальдегид и другие карбонильные соединения с короткой цепью были проанализированы в соответствии с ISO 16000-3 путем активного отбора проб на картриджах 2,4-динитрофенилгидразина (DNPH) (Supelco 54278-U), последующего элюирования и измерения с использованием высокоэффективной жидкости. система хроматографии (ВЭЖХ) с детектором на диодной матрице (Thermo Scientific, Dionex Ultimate3000), работающая с колонкой C18 (Thermo Scientific, Dionex Acclaim ™ Carbonyl C18, 3 мкм, 120 Å 3.0 × 150 мм). Отбор проб производился в соответствии с условиями содержания летучих органических соединений с использованием автоматического насоса для отбора проб (KNF Laboport ® ) при скорости потока воздуха 1,2 л / мин (объем отбора проб: 99 л). Градиентное элюирование проводили смесями ацетонитрила (A) и сверхчистой воды (B) при скорости потока 0,6 мл / мин; Программа градиента: 0–4,5 мин: уравновешивание при 53% A, 47% B; 4,5–12,5 мин: 53% A, 47% B, 16,5–20 мин: 100% A, 100% B. Длина волны обнаружения: 360 нм. Качественную оценку данных проводили по времени удерживания веществ.Количественная оценка была основана на калибровке с учетом площадей пиков конкретных соединений. Диапазон калибровки составлял от 1 до 610 мкг / м3.

Медицинские параметры

Запись медицинских данных была основана исключительно на неинвазивных методах диагностики. Мониторы артериального давления и пульса на плече (Braun, ExactFit ™ 3 BP6000) были розданы всем участвующим домохозяйствам. В качестве показателя их общего состояния здоровья испытуемые были проинструктированы измерять и записывать кровяное давление и пульс один раз в неделю.

Поскольку специфические для древесины выбросы, такие как терпены или альдегиды, могут вызывать раздражение слизистых оболочек и дыхательной системы (Sagunski and Heinzow, 2003; Ad-hoc-Arbeitsgruppe, 2009), эти группы веществ считались особенно важными. Чтобы оценить потенциальную нагрузку на дыхательную систему, легочная функция испытуемых измерялась при каждом отборе проб с помощью спирометра (Geratherm Respiratory GmbH, Spirostik ™). Регистрируемые параметры включали жизненную емкость легких (ЖЕЛ), объем форсированного выдоха за 1 с (ОФВ1) и форсированную жизненную емкость легких (ФЖЕЛ).

Изменения частоты моргания глаз могут указывать на недостаточное качество воздуха в помещении, например, вызванное продуктами окисления терпена (Klenø and Wolkoff, 2004). Поэтому испытуемых снимали во время последовательной деятельности (в основном при заполнении анкет) с помощью камеры с функцией видео (Sony DSC RX100). Впоследствии с помощью видеоанализа подсчитывали количество миганий в минуту.

Были проведены повторные опросы для оценки субъективного самочувствия и состояния здоровья испытуемых.Анкеты включали конкретные вопросы в области респираторных реакций, психического давления, качества сна, качества жизни и общего самочувствия и были разработаны специально для этого исследования.

Оценка данных

Оценка обнаруженных концентраций TVOC относится к австрийскому руководству по оценке качества воздуха в помещениях (BMLFUW, 2005), а также к руководящим и справочным значениям, опубликованным Немецким комитетом по ориентировочным значениям в помещениях (Ad-hoc-Arbeitsgruppe der IRK / AGLMB, 2007), соответственно, оба сосредоточены на значении TVOC (общее количество летучих органических соединений, сумма всех летучих соединений, элюируемых между н-гексаном и н-гексадеканом на неполярной или слабополярной ГХ-колонке) .В австрийских нормативах общая концентрация <0,25 мг / м3 считается «низкой», тогда как от 0,25 до 0,5 мг / м3 представляет собой «средний» диапазон. Концентрация до 1 мг / м3 считается «слегка повышенной», что соответствует ожидаемому состоянию сразу после строительных работ при использовании материалов, не содержащих растворителей. Диапазон концентраций от 1 до 3 мг / м3 считается «явно повышенным», что указывает на присутствие источников ЛОС. Согласно нормативам Немецкого комитета по внутренним нормам, воздействие на человека может составлять до 12 месяцев.Концентрации, превышающие 3 мг / м3, представляют собой «сильно повышенный» и «гигиенически опасный» уровень TVOC, которого следует ожидать сразу после строительных работ при использовании материалов на основе растворителей. Принимая во внимание, что воздействие на человека является допустимым в течение периода до 1 месяца на уровне 3–10 мг / м3, следует избегать использования среды обитания, если превышено 10 мг / м3, что представляет собой неприемлемые условия (Ad-hoc-Arbeitsgruppe der IRK / АГЛМБ, 2007).

Оценка обнаруженной концентрации формальдегида основана на рекомендациях по качеству воздуха для Европы, опубликованных Всемирной организацией здравоохранения (ВОЗ, 2000).

При сравнении типов строительства и вентиляции статистическая значимость оценивалась с помощью независимого теста t . Из-за небольшого размера выборки ( n = 12 для типов строительства и n = 13 для типов вентиляции), были выявлены только высоко статистические эффекты.

Токсикологическая оценка основана на конкретных концентрациях ЛОС, обнаруженных в домах. Это относится к системе TIAC (Fürhapper et al., 2011), которая означает «Допустимая концентрация в воздухе в помещении» и представляет собой концентрацию вещества в воздухе в помещении, которое переносится даже очень чувствительными людьми в течение всей жизни.Помимо характерных токсикологических значений, таких как NOAEL (уровень отсутствия наблюдаемых побочных эффектов), LOAEL (самый низкий уровень наблюдаемых побочных эффектов), NIK (Niedrigst interessierende Konzentration) и концентрации профессионального воздействия, система TIAC дополнительно учитывает пороговые значения запаха. В целом, оценка TIAC относится к самым низким доступным, правдоподобным эталонным значениям, что иногда приводит к более строгим или более мягким предельным значениям по сравнению с EU-LCI (самая низкая концентрация интереса в Европе, по состоянию на декабрь 2007 г.)2016). Смеси веществ оцениваются путем деления обнаруженных концентраций отдельных веществ (c i ) на их соответствующие TIAC. В сумме это приводит к удельному индексу опасности (HI) смеси.

В то время как HI <1 считаются токсикологически безопасными, HI от 1 до 4 становятся все более заметными, тогда как HI> 4 требуют корректирующих действий.

Анкеты были оцифрованы и оценены с медицинской точки зрения с помощью описательной статистики, основанной на прогрессивных графиках и вычислении параметров разброса и местоположения, таких как среднее арифметическое, квартили, минимум, максимум и стандартное отклонение.

результатов

Долгосрочное развитие выбросов

Первоначальные выбросы ЛОС, наблюдавшиеся во время строительства и вскоре после въезда, были повышенными независимо от конструкции и типа вентиляции. Для всех 12 деревянных конструкций через 1 месяц после даты въезда было измерено среднее значение TVOC 2,2 мг / м3. На двух из исследованных площадок была превышена концентрация ОЛОС 3 ​​мг / м3, что свидетельствует о гигиенических соображениях.

В дальнейшем кривые выбросов показали тенденцию к снижению до тех пор, пока через 6–8 месяцев не был достигнут слегка повышенный или средний уровень, в зависимости от типа строительства.Через семь месяцев после заселения участки SW показали среднее значение TVOC 0,75 мг / м3. Что касается конструкций TF, было рассчитано среднее значение TVOC 0,43 мг / м3.

Это сокращение выбросов контрастирует с обнаруженными концентрациями формальдегида, которые в среднем постоянно оставались на низком уровне, что ниже рекомендованного среднего 24-часового значения 60 мкг / м3, указанного в рекомендациях ВОЗ по качеству воздуха для Европы (ВОЗ, 2000). Только на одном испытательном полигоне SW было выявлено повышенное содержание формальдегида в 345 мкг / м3 во время строительства.

На Рисунке 1 показано изменение выбросов на основе TVOC и формальдегида в сравнении типов строительства. В то время как максимальные значения выбросов TVOC в основном были достигнуты примерно на дату начала строительства, выбросы формальдегида в среднем имели устойчивый характер. Что касается TVOC-прогрессии, как показано на рисунке 1A, не было обнаружено значительных различий между конструкциями типов SW и конструкциями TF ( p = 0,225). По сравнению с эталонной бетонной конструкцией, оба типа деревянных конструкций показали более высокие выбросы летучих органических соединений в состоянии строительства и в начале фазы утилизации.Выбросы значительно снизились со временем ( p <0,001) и достигли уровня выбросов в пределах конкретного участка через ~ 7 месяцев. Что касается выбросов формальдегида (рис. 1B), было обнаружено, что типы конструкций SW выделяют значительно более высокие концентрации формальдегида, чем конструкции TF ( p = 0,022). При сравнении типов деревянных конструкций с бетонной площадкой не было обнаружено явной разницы в диапазоне концентраций.

Рисунок 1 .Долгосрочная динамика выбросов TVOC (A) и формальдегида (B) - сравнение типов конструкций.

На Рисунке 2 представлено сравнение выбросов из домов с ручной вентиляцией и испытательных площадок, оборудованных регулируемыми системами вентиляции. Первые точки данных контролируемых вентилируемых площадок не считаются актуальными, поскольку системы вентиляции подвергались корректировке в течение первых недель после установки. Цифры ясно показывают, что использование контролируемых систем вентиляции привело к снижению концентрации загрязняющих веществ.Хотя это и не является статистически значимым ( p = 0,059), вероятно, из-за небольшого количества образцов, выбросы TVOC, как показано на рисунке 2A, значительно выше на испытательных площадках с оконной вентиляцией. То же самое справедливо и для формальдегида (рис. 2B), места тестирования с ручной вентиляцией показали значительно ( p = 0,013) более высокий выброс.

Рисунок 2 . Долгосрочная динамика выбросов TVOC (A) и формальдегида (B) - сравнение типов вентиляции.

Помимо TVOC, выбросы также оценивались в соответствии с их вещественным составом с особым вниманием к соединениям, связанным с древесиной. Таким образом, TVOC был разделен на классы веществ: терпены, альдегиды и органические кислоты, представляющие наиболее важные группы выбросов, связанные с древесиной и древесными материалами (Risholm-Sundman et al., 1998; Makowski et al., 2005). Кроме того, категория «прочие» объединяет все другие обнаруженные вещества, состоящие из алканов, кетонов, спиртов, сложных эфиров, ароматических соединений и силоксанов.Сравнение среднего содержания летучих органических соединений в исследованных типах конструкций за весь период исследования приведено на рисунке 3. При 44% всех обнаруженных летучих органических соединений терпены представляют собой основные выбросы в конструкциях SW. Альдегиды составляли 29%, а органические кислоты - 13% в TVOC, оставляя 14% «других» веществ. Конструкции ТФ показали довольно равномерное распределение терпенов, альдегидов и «других» веществ (30/34/28%), органические кислоты составили 8%. Замечательная разница в выбросах терпена между двумя типами конструкций статистически не значима ( p = 0.084). Базовая конструкция из бетона выбрасывала в основном альдегиды и «другие» вещества (41/35%), на терпены приходилось 17%, а на органические кислоты приходилось 7% общих выбросов.

Рисунок 3 . Средний состав TVOC в зависимости от типа конструкции.

При изучении хронологических тенденций стало очевидно, что состав TVOC за период наблюдений изменился. В то время как первоначальные выбросы могли быть связаны со строительной продукцией, напольными покрытиями и новой мебелью, определение обнаруженных ЛОС стало более трудным на более позднем этапе, поскольку влияние привычек пользователей приобрело все большее значение.

Токсикологическая оценка внутренней среды

За исключением стадии строительства, большинство исследованных испытательных площадок были признаны токсикологически ненавязчивыми с использованием системы TIAC. На Рисунке 4 показано примерное сравнение рассчитанных HI через 8 месяцев после въезда. В качестве исключения для тестовых участков 7, 8 и 12, где отбор проб был завершен на более ранней стадии (6 и 7 месяцев, соответственно), представлен HI последней даты отбора проб. Десять испытательных площадок имеют HI <1, что означает токсикологически безопасные условия.Два сайта показали HI от 1 до 2, что указывает на небольшую заметность. На одном участке HI был рассчитан как 3,4, что указывает на отчетливо заметные условия, которые, по всей вероятности, были связаны с наличием определенных строительных материалов.

Рисунок 4 . Индексы опасности через 8 месяцев после въезда.

Принимая во внимание все рассчитанные HI за весь период исследования, семь участков тестирования показали постоянно хорошее или очень хорошее качество воздуха в помещении (HI около или ниже 1), а четыре объекта были классифицированы как удовлетворительные.В двух случаях токсикологическая оценка выявила постоянные или временные особенности, которые, вероятно, связаны либо с конкретными строительными материалами, либо с определенными привычками пользователей (например, с использованием освежителей воздуха).

Медицинское обследование

В результате анкетирования выяснилось, что самооценка испытуемых, связанная со здоровьем, оставалась довольно постоянной в течение всего периода исследования. Самочувствие было оценено как отличное; не сообщалось о каких-либо аномальных симптомах или нарушениях.Качество сна (засыпание, сон всю ночь) было очень удовлетворительным. Что касается респираторного здоровья, не было обнаружено никаких явных симптомов или нарушений. Ни о каких раздражениях глаз или слизистых оболочек не сообщалось. Здоровье и качество жизни в целом были оценены как очень положительные.

Параметры легочной функции VC, FEV1 и FVC зависят от возраста и пола испытуемых. Таким образом, оценка была основана на сравнении с контрольными значениями нормальной контрольной группы того же возраста и пола.Ни у одного из испытуемых не наблюдалось существенных изменений легочной функции с течением времени. Даже если исходный уровень был ниже или выше 100% по сравнению с контрольными значениями, никаких изменений за период исследования не обнаружено.

Оценка систолического и диастолического артериального давления и измерения пульса ни в коем случае не выявила особенностей, результаты соответствовали нормативным значениям для здоровых взрослых людей.

В зависимости от условий окружающей среды и деятельности диапазон естественных колебаний частоты мигания велик.Литературные значения колеблются от 1 до 22 миганий в минуту во время чтения (Bentivoglio et al., 1997). Большинство измеренных значений находились в пределах этого диапазона, но имели отчетливые индивидуальные различия. В целом никаких заметных признаков обнаружено не было.

Обсуждение

Выбросы ЛОС, измеренные в недавно построенных и заселенных деревянных домах, изначально были повышенными, как это часто бывает в недавно построенных зданиях (Brown, 2002). На этом этапе возникновение повышенных выбросов не зависело от конструкции и типа вентиляции.Строительная продукция, полы и новая мебель могут быть отнесены к основным источникам. Однако по прошествии 8 месяцев выбросы в основном снизились до среднего уровня. Это хронологическое снижение выбросов совпадает с наблюдениями Stratev et al. (2016), которые исследовали долгосрочную динамику выбросов от конструкций из хвойных пород на основе реальных измерений и подхода к моделированию.

Сравнивая выбросы TVOC типов конструкций SW и TF, не было обнаружено значительных различий.В качественном отношении исследованные конструкции SW привели к значительно более высокому высвобождению терпена. Принимая во внимание более высокую долю древесины в конструкциях SW и терпенов, представляющих основные выбросы древесины хвойных пород (Risholm-Sundman et al., 1998), которая в основном используется в качестве строительной древесины в европейских регионах, этот вывод соответствует ранее выдвинутым гипотезам. По сравнению с бетонной конструкцией, оба типа деревянных конструкций показали более высокие выбросы летучих органических соединений в течение первых месяцев, но впоследствии снизились до аналогичного диапазона концентраций.

Даже если постоянно находиться на безопасном уровне, конструкции SW показали более высокое выделение формальдегида по сравнению с TF и ​​бетонными конструкциями. Это также можно объяснить более высокой долей древесины в строительстве из массива дерева.

Оборудование зданий с регулируемыми системами вентиляции привело к более низким концентрациям ЛОС и, следовательно, к более высокому качеству воздуха в помещении по сравнению с оконной вентиляцией. Это соответствует наблюдениям Wallner et al. (2015), которые обнаружили, что в зданиях с механической вентиляцией выбросы летучих органических соединений и формальдегида были значительно ниже по сравнению с домами с ручной вентиляцией.

Токсикологически большая часть исследованных домов выглядела ничем не примечательной, за исключением строительного состояния, где было обнаружено большое количество различных веществ, в основном происходящих из строительных материалов. В то время как воздух в домах был заселен, его качество было оценено как высокое или удовлетворительное. Временные особенности одного сайта могут быть объяснены определенными привычками пользователей.

Медицинское обследование выявило очень положительную самооценку участников исследования в отношении своего здоровья и благополучия.Это восприятие было подтверждено сопутствующими ориентировочными медицинскими обследованиями, которые не указали на физические нарушения дыхательной и сердечно-сосудистой системы даже на ранней стадии, когда выбросы были еще повышенными.

Из-за своего описательного характера это исследование не претендует на абсолютную статистическую надежность. Однако результаты демонстрируют реалистичные тенденции и обеспечивают важную базу данных для будущих исследований в реальных условиях.

Заявление о доступности данных

Наборы данных для этого исследования не будут общедоступными, поскольку испытания на выбросы и медицинские измерения проводились в жилых частных домах.Из-за соглашений о конфиденциальности и обязательств перед участниками исследования мы не можем публиковать необработанные наборы данных.

Заявление об этике

Поскольку это исследование носит невмешательский характер, одобрение этической комиссией не является обязательным в соответствии с законодательством Австрии. Представленные здесь данные не поддаются идентификации и не позволяют сделать какие-либо выводы об отдельных участниках исследования. Все участники свободно дали информированное согласие в письменной форме на анонимное использование их личных данных.Были приняты соответствующие меры по защите данных, и проект был зарегистрирован в Австрийском ведомстве по защите данных (присвоенный DVR-номер: 1005316). В соответствии с передовой научной практикой участники были проинформированы об общих результатах и ​​результатах исследования в конце проекта.

Авторские взносы

Как руководитель проекта, CF отвечал за общую оценку и написал рукопись. EH и DS выполнили и оценили измерения воздуха в помещении. MW участвовал в планировании и координации проекта.KD отвечал за токсикологическую оценку.

Финансирование

Это исследование было эксклюзивной частью европейского проекта Wood2New, «Конкурентоспособные материалы и системы для интерьера на основе древесины для современного деревянного строительства». Финансирование было предоставлено WoodWisdomNet + через Федеральное министерство сельского хозяйства, лесного хозяйства, окружающей среды и водных ресурсов Австрии и Европейскую конфедерацию деревообрабатывающей промышленности - CEI Bois.

Конфликт интересов

KD управляет компанией «Technisches Büro für Chemie.”

Остальные авторы заявляют, что исследование проводилось при отсутствии каких-либо коммерческих или финансовых отношений, которые могли бы быть истолкованы как потенциальный конфликт интересов.

Благодарности

Авторы выражают благодарность Томасу Вальдхёру, который поддержал это исследование, внося свой вклад в статистическую оценку. Благодарим Х.П.-Хаттера за предоставленный им медицинский опыт, на котором основана медицинская оценка этого исследования.

Дополнительные материалы

Дополнительные материалы к этой статье можно найти в Интернете по адресу: https: // www.frontiersin.org/article/10.3389/fbuil.2019.00151/full#supplementary-material

Дополнительные материалы : Обзор исследованных полигонов, включая типы конструкций, системы вентиляции и детали полов.

Список литературы

Ad-hoc-Arbeitsgruppe (2009). Richtwerte für gesättigte azyklische aliphatische C4- bis C11-Aldehyde in der Innenraumluft. Bundesgesundheitsbl Gesundheitsf Gesundheitsschutz 52, 650–659. DOI: 10.1007 / s00103-009-0860-2

CrossRef Полный текст | Google Scholar

Ad-hoc-Arbeitsgruppe der IRK / AGLMB (2007).Beurteilung von Innenraumluftkontaminationen mittels Referenz- und Richtwerten. Bundesgesundheitsbl Gesundheitsf Gesundheitsschutz 50, 990–1005. DOI: 10.1007 / s00103-007-0290-y

CrossRef Полный текст | Google Scholar

Бентивольо А. Р., Брессман С. Б., Кассетта Э., Карретта Д., Тонали П. и Альбанезе А. (1997). Анализ частоты моргания у нормальных испытуемых. Mov. Disord. 12, 1028–1034. DOI: 10.1002 / mds.870120629

PubMed Аннотация | CrossRef Полный текст | Google Scholar

BMLFUW (2005). Richtlinie zur Bewertung der Innenraumluft. Arbeitskreis Innenraumluft im Bundesministerium für Land und Forstwirtschaft, Umwelt und Wasserwirtschaft . Вена: Kommission für Reinhaltung der Luft der Österreichischen Akademie der Wissenschaften.

Google Scholar

Браун, С. К. (2009). «Строительные изделия как источники органических загрязнителей внутри помещений», в списке Органические загрязнители воздуха внутри помещений. Возникновение, измерение , оценка, ред. Т. Солтхаммер и Э. Уде (Брауншвейг: Wiley VCH), 373–404.DOI: 10.1002 / 9783527628889.ch26

CrossRef Полный текст | Google Scholar

CPR (2011). Регламент по строительной продукции (ЕС) № 305/2011 . Брюссель: Европейская комиссия.

Google Scholar

Gminski, R., Marutzky, R., Kevekordes, S., Fuhrmann, F., Bürger, W., Hauschke, D., et al. (2011). Хемосенсорные раздражения и легочные эффекты острого воздействия выбросов из ориентированно-стружечного картона. Hum. Exp. Toxicol. 30, 1204–1221.DOI: 10.1177 / 0960327110388537

PubMed Аннотация | CrossRef Полный текст | Google Scholar

Кленё, Дж., И Волкофф, П. (2004). Изменения частоты моргания глаз как мера стимуляции тройничного нерва под воздействием продуктов окисления лимонена, продуктов окисления изопрена и нитратных радикалов. Внутр. Arch. Ок. Environ. Здоровье 77, 235–243. DOI: 10.1007 / s00420-003-0502-1

PubMed Аннотация | CrossRef Полный текст | Google Scholar

Маковски, М., Олмейер, М., и Мейер, Д. (2005). Долгосрочное увеличение выбросов ЛОС из OSB после горячего прессования. Holzforschung 59, 519–523. DOI: 10.1515 / HF.2005.086

CrossRef Полный текст | Google Scholar

Mersch-Sundermann, V. (2007). Gesundheitliche Bewertung von alpha-Pinen in der Innenraumluft-aktueller Erkenntnisstand. Umweltmed Forsch Prax 12, 129–151.

Google Scholar

Мёльхаве, Л., Бах, Б., и Педерсен, О. Ф. (1986).Реакции человека на низкие концентрации летучих органических соединений. Environ. Int. 12, 167–175. DOI: 10.1016 / 0160-4120 (86)

-9

CrossRef Полный текст | Google Scholar

Нюруд, А.К., Брингслимарк, Т., и Энглунд, Ф. (2012). Использование древесины в больницах: выбросы ЛОС и качество воздуха. Eur. J. Wood Prod. 70, 541–543. DOI: 10.1007 / s00107-011-0578-3

CrossRef Полный текст | Google Scholar

Патко, К., Патко, И., и Пастори, З.(2013). Проверка качества воздуха внутри помещений в деревянных домах с низким энергопотреблением: измерение формальдегида и летучих органических соединений. Acta Polytech. Hungarica 10, 105–116. DOI: 10.12700 / APH.10.08.2013.8.6

CrossRef Полный текст | Google Scholar

Ришолм-Сундман, М., Лундгрен, М., Вестин, Э., и Гердер, П. (1998). Выбросы уксусной кислоты и других летучих органических соединений из твердых пород древесины различных пород. Holz als Roh- und Werkstoff 56, 125–129. DOI: 10.1007 / s001070050282

CrossRef Полный текст | Google Scholar

Сагунский, Х., и Хайнцов, Б. (2003). Richtwerte für die innenraumluft: bicyclische terpene (Leitsubstanz a-Pinen). Bundesgesundheitsblatt Gesundheitsforschung Gesundheitsschutz 46, 346–352. DOI: 10.1007 / s00103-003-0584-7

CrossRef Полный текст | Google Scholar

Шульте-Хабберт, Ф., Ремерс, А., Шустер, А., Гмински, Р., и Хурас, Дж. (2013). Messung der Innenraumluftemissionen während der Bauphase eines modernen Holzhauses. Gefahrst. Рейнхальт. Л. 73, 81–86.

Google Scholar

Сков П., Вальбьорн О. и Педерсен Б. В. (1990). Влияние микроклимата в помещении на синдром больного здания в офисной среде. Датская группа по изучению внутреннего климата. Сканд. J. Work Environ. Здоровье 16, 363–371. DOI: 10.5271 / sjweh.1772

PubMed Аннотация | CrossRef Полный текст | Google Scholar

Стратегев Д., Фюрхаппер С., Нидермайер С., Хабла Э., Нохава Н. и Вейгл М. (2016). От модельных комнат к смоделированной внутренней среде. Внутр. Wood Prod. J . 7, 195–201. DOI: 10.1080 / 20426445.2016.1222254

CrossRef Полный текст | Google Scholar

Валлнер П., Муньос У., Тапплер П., Ванка А., Кунди М., Шелтон Дж. Ф. и др. (2015). Внутри помещений Качество окружающей среды в энергоэффективных зданиях с механической вентиляцией по сравнению с обычными зданиями. Внутр. J. Environ. Res. Общественное здравоохранение 12, 14132–14147. DOI: 10.3390 / ijerph221114132

PubMed Аннотация | CrossRef Полный текст | Google Scholar

ВОЗ (2000). Руководство по качеству воздуха для Европы, 2-е изд. . Копенгаген: региональная публикация ВОЗ; Европейская серия.

Google Scholar

Wolkoff, P. (1995). Источники летучих органических соединений, измерения, выбросы и влияние на качество воздуха в помещениях. Внутренний воздух 5, 5–73. DOI: 10.1111 / j.1600-0668.1995.tb00017.x

CrossRef Полный текст | Google Scholar

Как проветрить потолки из массива дерева

Необходимые инструменты, материалы и навыки

Многие старые дома и строения в Соединенных Штатах были построены с деревянными потолочными перекрытиями и фасадами.Эти поверхности из цельного дерева, особенно когда они недавно окрашены, создают отличные акценты на линии крыши дома. Однако наличие поверхностей из массива дерева может препятствовать перемещению воздуха в чердачном помещении дома. Вентилируемые потолочные перекрытия могут служить источником поперечной вентиляции чердачных помещений и повышать эффективность пассивных систем вентиляции, таких как коньковые вентиляционные отверстия.

Установка вентилируемых вентиляционных отверстий в потолки из массива дерева в вашем доме или здании - простой процесс.Этого можно добиться с помощью различных продуктов и техник. Цель установки вентиляционных отверстий на потолке одна и та же, независимо от выбранной вами техники и продукта. Цель состоит в том, чтобы обеспечить источник поперечной вентиляции, чтобы свежий воздух мог поступать через вентиляционные отверстия в потолке и позволять застоявшемуся горячему воздуху выходить через пассивные вентиляционные отверстия на крыше, такие как вентиляционные отверстия конька.

Что вам понадобится

Для установки вентиляционных отверстий на потолке требуется несколько специализированных инструментов и оборудования, чтобы завершить установку правильно и безопасно.Имейте в виду, что при работе над потолком в доме вы должны работать на поверхности, которая находится прямо над головой. В результате во время работы вы будете смотреть вверх, что приведет к попаданию в глаза падающего мусора и грязи. Настоятельно рекомендуется носить защитные очки или защитные очки для защиты глаз при работе на поверхностях над головой.

Инструменты

  • Электродрель, желательно аккумуляторная
  • Сверло лопастное, 1,25 дюйма
  • Рулетка
  • Мел
  • Отверточная насадка 1/4 ”
  • Ножницы для жести

Материалы

  • Вентилируемые панели перекрытия (алюминий или винил)
  • J-образный канал (материал для соответствия панелям перекрытия)
  • Винты с застежкой-молнией (вставляются в отвертку 1/4 дюйма)

Навыки

  • Не бойтесь высоты
  • Умение безопасно пользоваться ручным инструментом
  • Возможность безопасной установки лестниц и строительных лесов

Определите, где просверлить вентиляционные отверстия в потолке

Зейн Селванс / Фотер / CC BY-NC-SA

Прежде чем вы начнете резать потолки из массива дерева, рекомендуется провести внутреннюю проверку вашего дома на чердаке.Когда вы осматриваете чердак изнутри, вам нужно определить зазор между нижней стороной настила крыши и верхней частью каркаса внешней несущей стены дома. Этот зазор должен быть открытым, чтобы воздух свободно выходил из проемов потолка в чердак. Если каркас плотно прилегает к нижней стороне крыши, установка вентиляционных отверстий на потолке может быть неприменима к вашему дому. Если зазор между нижней стороной настила и верхней частью несущей стены открыт, но заполнен изоляцией, вам нужно будет открыть зазор, удалив изоляцию.В эти зазоры можно установить перегородки из пенополистирола, которые обеспечивают воздушное пространство для свободного потока воздуха, позволяя при этом оставаться на месте изоляции.

Определив способность воздуха свободно перемещаться из потолка в чердак, вы измеряете внутренние размеры потолка. Это позволит вам определить, где просверлить отверстия в нижней части потолка. Измерьте расстояние от внешнего края потолка до первого элемента каркаса.Убедитесь, что отверстия, которые вы будете просверливать, будут проходить только через панели перекрытия из цельного дерева, а не в элементы каркаса. Эти размеры будут перенесены на нижнюю сторону потолочных панелей на втором этапе.

Просверливание отверстий в деревянном перекрытии

cdromey / iStock

На внешней стороне дома используйте меловую линию, чтобы обозначить линии в области потолка, чтобы указать, где вы будете размещать отверстия. Вы будете использовать измерения, собранные в ходе внутреннего осмотра дома, и применить их к нижней стороне потолка.Отметка мелом обозначает предел того, где вы будете просверливать отверстия в панелях перекрытия.

После нанесения меловой линии используйте аккумуляторную дрель и лопастную коронку, чтобы просверлить отверстия в потолке. Рекомендуется просверливать отверстия в деревянном перекрытии со скоростью, обеспечивающей достаточный поток воздуха, соответствующий потоку пассивных вентиляционных отверстий на чердаке. Например, при использовании лопастного сверла 1,25 дюйма рекомендуется просверлить до десяти отверстий в области потолка на каждый погонный фут площади перекрытия.

Установите J-образный канал для вентилируемого потолка

Кровельные услуги Jurin

Теперь, когда отверстия просверлены в области потолка, следующим шагом будет установка панелей перекрытия на поверхность, чтобы скрыть отверстия, просверленные в потолке из массива дерева. Вы начинаете с установки j-образного канала вокруг переднего края области потолка, над которой вы работаете. J-образный канал будет расположен напротив внешней стороны несущей стены дома, а более длинный фланец J-образного канала будет расположен напротив нижней стороны потолочных панелей.Вставьте винты с застежкой-молнией через фланец j-образного канала в твердую деревянную поверхность, чтобы зафиксировать j-образный канал на месте.

J-образный канал можно разрезать ножницами для жести под любым углом, чтобы он подошел. Если вы устанавливаете новые панели перекрытия, не закрывая или не закрывая панели облицовки алюминием, вам также необходимо применить j-образный канал к внешнему краю области перекрытия. Все передние кромки новых потолочных панелей должны быть закреплены и скрыты, чтобы завершить установку.

Установка вентилируемых панелей на потолке

Кровельные услуги Jurin

После установки j-образного канала измерьте расстояние от внутренней части j-образного канала вдоль несущей стены дома до внешнего края потолочного перекрытия. Если вы используете дополнительный ряд j-образных каналов для отделки передней кромки панелей софита, вам нужно будет оставить место в ваших измерениях, чтобы можно было маневрировать панелями софита на место. Также помните, что панели софита будут вырезаны и установлены перпендикулярно несущей стене дома, а не параллельно поверхности.

После того, как панели будут отрезаны по длине, переместите панель перекрытия на место, вставив ее в j-образный канал и расположив так, чтобы оба передних края панели вошли в канавку j-образного канала. Закрепите каждую панель винтами на молнии через фланец с прорезью на потолочной панели. Поместите каждую последующую панель на перекрытие и соедините панели вместе. Прикрепите крепежные детали по мере необходимости, чтобы плотно прикрепить панель к потолку из массива дерева.

Переустановите или повторно закрепите существующие крепления для потолка

Софиты в домах часто используются для размещения наружного освещения, динамиков и других аксессуаров.По завершении установки может потребоваться удалить и повторно закрепить эти элементы. Если вы столкнетесь с препятствиями такого типа при завершении вашего проекта, рекомендуется нанять профессионального электрика, чтобы убрать эти предметы с вашего пути во время установки, а затем попросить их повторно закрепить эти предметы после завершения вашего проекта.

.
