виды, устройство, установка на вытяжку

Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. Как он выглядит, как устроен и куда его ставить, и будем обсуждать.

Для чего нужен на вентиляции обратный клапан

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.


Обратный клапан на вентиляцию нужен для нормальной работы системыОбратный клапан на вентиляцию: виды, устройство, установка на вытяжку

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

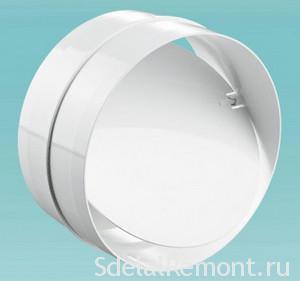

Это обратные клапаны на трубу воздуховодаОбратный клапан на вентиляцию: виды, устройство, установка на вытяжку

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.


Другие вариантыОбратный клапан на вентиляцию: виды, устройство, установка на вытяжку

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Неисправности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

  • Установленный в вентиляционное отверстие клапан мешает естественной вентиляции. Если вы хотите, чтобы работала естественная вытяжка, надо продумать подключение так, чтобы клапана не мешали.
  • Даже «тихие» клапана из пластика, при закрытии хлопают, издавая порой довольно громкие звуки. Эти хлопки тем сильнее, чем сильнее тяга. При переменном ветре они очень сильно раздражают. Так что надо будет что-то придумать, чтобы клапан был «тише».

  • Это самый тихий клапан — эластичная мембрана, но не слишком надежныйОбратный клапан на вентиляцию: виды, устройство, установка на вытяжку

  • Некоторые вентиляторы или кухонные вытяжки имеют встроенный обратный клапан. Если штатный вас по каким-то причинам не устраивает, его надо удалить. Тогда можно ставить отдельный. Два клапана на одном канале могут «не ужиться». Вернее, вытяжной канал вряд ли будет работать.
  • Для нормальной работы обратный клапан надо регулярно обслуживать — чистить, проверять, смазывать оси. С учетом того, что к нему не всегда легко подобраться — это как минимум, неудобно. Так что предусмотрите возможность доступа для чистки и ревизии.

Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

Виды

Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

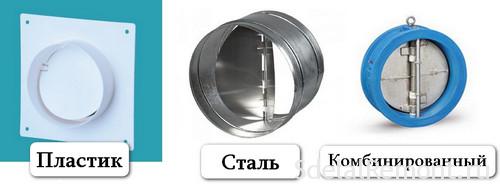

Обратный клапан на вентиляцию делают из пластика и металлаОбратный клапан на вентиляцию: виды, устройство, установка на вытяжку

Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

Способ открывания

Открываются обратные клапаны могут по-разному:

  • Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
  • С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
  • Механические
    . Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

Кроме механических, есть с ручным открыванием и электромеханическимОбратный клапан на вентиляцию: виды, устройство, установка на вытяжку

Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.


Если вытяжка выведена на улицу через стенуОбратный клапан на вентиляцию: виды, устройство, установка на вытяжку

Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

Формы механических клапанов

В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

  • С цельной поворотной заслонкой на оси (хлопушка). Чаще всего встречается именно этот вариант. Это диск или прямоугольный кусок, который подвижно закреплен на оси. Иногда ось проходит по центру, иногда смещена. Это довольно популярная модель, так как она не имеет пружин и может быть установлена в системе с естественной циркуляцией воздуха. Но есть проблема: при закрытии заслонки слышен хлопок. Чем сильнее тяга, тем громче хлопок. Это и днем–то раздражает, а ночью вообще мешает спать. Из-за этой особенности эту модель часто называют «хлопушка». Причем прокладки из резины и поролона не слишком спасают. При установке на естественную вентиляцию, ось ориентируют вертикально. Это важно, так как в таком положении усилие для открывания минимальное.
    Виды заслонок на обратном клапане для вентиляцииОбратный клапан на вентиляцию: виды, устройство, установка на вытяжку
  • С заслонкой из двух частей (бабочка). Этот вариант встречается только в круглых клапанах. Также имеется ось. На ней закреплены два полудиска, которые удерживаются в закрытом положении при помощи пружин. Пружины слабые, их может открыть даже не слишком сильный поток. Но при слабом дуновении естественной вентиляции может не сработать.
  • Мембранные. В качестве заслонки используется гибкий пластик. Этот вариант кажется наиболее предпочтительным — мембрана должна легче открываться. На деле же мембранные клапана работают хуже других. Сначала они действительно могут реагировать даже на небольшое движение воздуха. По мере накопления пыли и копоти, становятся все тяжелее и, через некоторое время, залипают.

Мембранный клапан выглядит таким подвижнымОбратный клапан на вентиляцию: виды, устройство, установка на вытяжку

Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.

Клапан на вентиляцию - где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.


Естественная вентиляция работает за счет перепада температур и разности давленияОбратный клапан на вентиляцию: виды, устройство, установка на вытяжку

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе. Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.


Как подключить вытяжку, чтобы осталась естественная вентиляцияОбратный клапан на вентиляцию: виды, устройство, установка на вытяжку

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.


Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканаломОбратный клапан на вентиляцию: виды, устройство, установка на вытяжку

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.


Обратный клапан на вентиляцию: виды, устройство, установка на вытяжку

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Обратный клапан на вентиляцию: применение и критерии выбора

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Каждый сталкивался с ситуацией, когда, находясь в своей квартире, безошибочно определяешь, какое блюдо готовится у соседей или, того хуже, чувствуешь запах табака. Возникает это из-за попадания посторонних запахов в квартиру через вентиляционный канал при обратной тяге. Чтобы такого не случалось, рекомендуется установить обратный клапан на вентиляцию, который блокирует движение воздушного потока в обратном направлении и способствует эффективному удалению отработанного воздуха из помещения.

Обратный клапан регулирует направление потока воздуха через вентиляционное отверстие

Обратный клапан на вентиляцию: устройство и классификация механизмов

Рассмотрим, как работают клапаны обратной вентиляции. Конструкция обратного клапана на вентиляцию довольно проста: лопасти клапана расположены на одной оси так, что воздух может поступать только в одном направлении. Если направление потока меняется, клапан закрывается. Кроме функции блокирования обратного потока, с помощью клапана можно регулировать приточный объем воздуха за счет изменения сечения воздуховода.

Воздушные обратные клапаны для вентиляции различают по следующим характеристикам:

  • материалу для изготовления — в различных воздуховодах применяются клапаны, выполненные из пластика или оцинкованной стали;

Обратный клапан круглого сечения из оцинкованной стали

  • по конструктивному исполнению — решетка, бабочка, лепесток или мембрана. В устройстве решетки с обратным клапаном для вентиляции предусмотрены жалюзи, которые открываются под напором воздуха только в одну сторону, что исключает обратный поток. Такие решетки с обратным клапаном могут иметь различные формы и дизайн и устанавливаются на входе или выходе в вентканал. Клапан-бабочка устройством напоминает бабочку из двух пластин, скрепленных пружиной. Мембранный обратный клапан представляет собой тонкую заслонку, которая отклоняется даже легким потоком воздуха и прилипает к вентиляционной решётке, когда поток меняет свое направление. Применяется, как правило, при естественной вентиляции. Лепестковый обратный клапан схож по принципу с мембранным, но изготавливается в виде жесткой заслонки, закрепленной на оси, которая поворачивается под напором воздуха и открывает или закрывает канал, в зависимости от направления потока;
  • по форме – прямоугольные или круглые. Выбирают в зависимости от формы и размера сечения воздуховода, куда будет устанавливаться обратный клапан. Круглые клапаны для бытовых нужд производят диаметром 100 мм, 120 мм, 125 мм, 150 мм и выше. Обратные клапаны, использующиеся в промышленных вентиляционных системах, имеют диаметр от 150 мм до 1000 мм.

Наружная вентиляционная решетка с обратным клапаном

  • методу управления — клапаны по своему устройству бывают ручными и электрическими. Обратный клапан для вентиляции с ручным управлением регулируется вручную рычагом или задвижкой. Электрический клапан функционирует совместно с другими устройствами приточно-вытяжной вентиляции и автоматически регулирует поток воздуха;
  • методу установки — устройство может монтироваться вертикально или горизонтально, в зависимости от конструкции воздуховодов;
  • пропускной способности — объем воздуха, проходящий через клапан в единицу времени, может быть различным.

Жалюзи решётки с гравитационным механизмом действия опускаются под собственным весом при отсутствии или изменении направления тяги

Применение обратных клапанов для разных систем вентиляции

Независимо от типа вентиляции, будь то естественная приточно-вытяжная или механическая система  —  в ней возможно появление обратной тяги.

Для естественной вентиляции, где используются вентиляционные каналы, применяются обратные клапаны, особо чувствительные к изменению направления воздушных масс. Для качественного воздухообмена лучше произвести установку обратного клапана на вентиляцию одновременно с монтажом вентканалов.

Пример обустройства вытяжной вентиляции с применением обратных клапанов

Установка обратного клапана на вентиляцию в квартире, где осуществляется естественная циркуляция воздуха, производится в стенах между комнатами. Обычно отверстия в стенах квартиры проделываются вблизи дверей и в них устанавливаются решетки обратных клапанов, которые управляют воздушным потоком.

Приточная вентиляция, конструкция которой состоит из воздуховода, вмонтированного в наружную стену, снабжена решеткой забора воздуха со стороны улицы. Фильтр очищает наружный воздух, а устройство обратного клапана регулирует приточный объем воздуха и способствует сохранению температуры в помещении. При этом установка обратного клапана приточной вентиляции позволяет не прибегать к дополнительному проветриванию помещений, где установлены пластиковые окна, воздухообмен будет достаточным.

Механическая вытяжная вентиляция на кухне с отводом отработанного воздуха на улицу

Использование обратного клапана на кухне и ванной

Монтаж обратного клапана для вентиляции на кухне позволяет блокировать даже при выключенной вытяжке поступление посторонних запахов с обратной тягой, но при этом он не препятствует удалению отработанного воздуха из кухни в канал вентиляции.

Чтобы вентиляция продолжала работать, воздуховоды снабжаются вентрешетками с обратным клапаном для естественной вентиляции с отверстиями, через которые удаляется отработанный воздух без применения вытяжки. В последнее время спросом пользуется вытяжка с отводом загрязненного воздуха непосредственно на улицу. С наружной стороны воздуховод оборудуется обратным клапаном вытяжной вентиляции, не позволяющим уличному холодному воздуху проникать в помещение.

Даже при отключенном приборе вытяжная вентиляция на кухне осуществляется с применением обратного клапана

В ванной комнате зачастую наблюдается образование плесени и стойкий запах сырости. Это происходит из-за неэффективной вентиляции. Помещение ванной прежде всего нуждается в качественном отводе влажного воздуха и предотвращению попадания запахов из других квартир. А учитывая, что ванная комната может использоваться соседями для курения, табачный дым при плохом воздухообмене может попадать через вентиляционную шахту и в вашу ванную, а значит, и в квартиру. Установка обратного клапана для вентиляции в ванной решит проблему попадания туда посторонних запахов.

 Чем руководствоваться при выборе обратного клапана

Чтобы определиться, какие обратные клапаны для вентиляции лучше, необходимо иметь представление об основных критериях выбора:

  • устройство должно работать даже при небольшом движении воздуха, что характерно для вентиляции естественного типа. Сила тяги при таком воздухообмене невелика, поэтому для эффективного воздухообмена лучше установить вытяжной вентилятор в комплектации с вентиляционной решеткой и обратным клапаном;

Важно! Следует понимать, что при неправильной подборке модели обратного клапана, воздухообмен в помещении может ухудшиться, вплоть до полного прекращения.

Вентилятор со встроенным обратным клапаном-бабочкой

  • параметры обратного клапана должны соответствовать характеристикам выбранного вентилятора: к примеру, если клапан диаметром 150 мм, то и вентилятор должен быть такого же диаметра. Мощности вентилятора должно хватать, чтобы создаваемый поток воздуха обеспечивал открытие лепестков клапана;
  • условия внешней среды. Некоторые устройства обратных клапанов не способны работать при низких температурах. Поэтому они монтируются только внутри помещения;
  • особенности системы вентиляции. Если воздуховод системы имеет прямоугольную форму, то для удобства монтажа предусматривают установку обратного клапана для вентиляции прямоугольного сечения. Габариты подбираются также с учетом сечения короба. Для бытовых нужд чаще применяются воздуховоды и обратные клапаны на вентиляцию 100 мм.

Элемент пластикового воздуховода прямоугольного сечения со встроенным лепестковым обратным клапаном

Полезный совет! Чтобы быть уверенным в качестве и соответствии устройства характеристикам, необходимо приобретать обратные клапаны у зарекомендовавших себя производителей.

Сеть гипермаркетов «Леруа Мерлен» предлагает широкий ассортимент товаров для обустройства вентиляции от проверенных производителей. Ознакомиться и заказать подходящую модель обратного клапана можно на официальном сайте компании «Леруа Мерлен». В магазинах «Леруа Мерлен» можно непосредственно проконсультироваться со специалистами и приобрести обратные клапаны разных моделей и размеров.

Обустройство эффективной вентиляции в ванной комнате устранит влажность и затхлый запах в помещении

Популярные модели предлагаемых сетью «Леруа Мерлен» обратных клапанов на вентиляцию:

Наименование Марка Диаметр Тип устройства Сечение Материал
Обратный клапан на вентиляцию 100 Вентс КО 100 100 мм мембранный круглое пластик
Обратный клапан на вентиляцию 120 Вентс КО 120 120 мм лепестковый круглое пластик
Обратный клапан на вентиляцию 125 Вентс КО 125 125 мм лепестковый круглое пластик
Обратный клапан на вентиляцию 150 Вентс  150 150 мм лепестковый круглое металл



Кроме обратных клапанов, сеть «Леруа Мерлен» предлагает большой выбор вентиляционных решеток, как внутренних, так и наружных, разнообразных по форме, габаритам и цветовому решению, благодаря чему дополнительно они могут выполнять роль декора.

Помимо основных функций, вентиляционная решетка может выполнять и декоративную роль

Монтаж обратного клапана на вентиляцию своими руками

Чтобы правильно установить устройство своими руками, прежде всего нужно определить, какое место будет занимать обратный клапан на схеме вентиляции.

Статья по теме:

Решетка с обратным клапаном для вентиляции монтируется на входе или выходе в вентканал. Такой монтаж осуществить очень просто своими руками: вентиляционная решетка саморезами или с помощью «жидких гвоздей» крепится максимально плотно к стене, полностью закрывая отверстие воздуховода.

Установить вентиляционную решетку с обратным клапаном достаточно просто

В случае, когда обратный клапан устанавливается в вентиляционной шахте за вентилятором, прежде всего проводится демонтаж вентилятора. Затем в вентиляционное отверстие вставляется клапан и наносится разметка для крепления устройства. Вытащив корпус, по размеченным местам сверлятся отверстия для крепления. После этого корпус устанавливается в канал и через проделанные отверстия намечаются места для крепления уже на самой бетонной стене. С помощью шлямбура на намеченных местах устраивают отверстия, куда потом будут забиваться дюбели. Затем монтируют клапан в вентканал.

Полезный совет! Если при монтаже обратного клапана своими руками между стеной вентиляционной шахты и корпусом устройства остались щели, их заполняют силиконовым герметиком.

Принцип разводки вентиляции в санузле с общим вентканалом и обратными клапанами

После установки обратного клапана, вентилятор монтируется на свое место. Если монтаж выполнен правильно, обратный клапан будет препятствовать повторному попаданию отработанного воздуха в помещение.

Обратный клапан вентиляции простое, но эффективное устройство, способствующее качественной вентиляции и созданию здорового микроклимата в помещениях.
