Вальмовая крыша с разными углами скатов: Виды крыш для частного дома Классификация по конструкции: покрытие, материалы, названия, фото

Конструкция вальмовой крыши: стропильная система

Содержание статьи:

1. Конструкция вальмовой крыши: стропильная система
2. Строительство вальмовой крыши своими руками
3. Выполнение расчетов вальмовых крыш

При возведении зданий нужно одновременно учитывать как внешний облик сооружения, так и конструкцию кровли. Крыша выполняет важные функции – именно она предотвращает попадание влаги и обеспечивает термическую защиту. Самый популярный вариант кровельной системы – вальмовая крыша: конструкция такой кровли очень надежная, необычная и долговечная. Это идеальный вариант для зданий, имеющих мансарду. Вальмовая кровля позволяет разместить мансардные окна в соответствии с вашими предпочтениями.

Такой тип кровли оснащен четырьмя скатами. При этом торцовые скаты (вальмы), которые располагаются от конька до карниза, имеют треугольную форму. Остальные скаты обладают трапециевидной формой.

Строительство вальмовой крыши – совсем нелегкое занятие.

Но такие крыши придают зданию новый эстетичный образ. Но при этом необходимо помнить, что наибольшая нагрузка ложится на крайние стропила центральной двускатной кровли. Поэтому эти элементы должны быть усилены. Немаловажно правильно выполнить расчет вальмовой крыши. Нужно заранее учесть количество вальмовых и двускатных элементов. Это будет определять прочность вашего строения. Читайте также: «Двускатная крыша с разными скатами».

Полувальмовый (голландский) тип кровли предполагает «обрыв» торцевых скатов перед карнизом. Полувальма подходит для небольших коттеджей с простыми перекрытиями из дерева. Для больших зданий характерна сложная структура стропильной системы – поэтому там применяются вальма крыши.

«Датская» вальмовая крыша: конструкция состоит из нескольких элементов. В нее входят специальные доски опоры, стропила (в том числе вальмовые), ригель с вкладышем, верхняя обвязка стены, проставки. Монтажные работы довольно простые, кроме того не нужно покупать дорогостоящие кровельные материалы.

Поэтому застройщики отдают предпочтение именно этому инженерному решению. Таким образом, получается удобная вальмовая двухскатная крыша.

Для кровли с тремя фронтонами характерны следующие элементы: стропила для фронтонов, коньковые специальные прогоны, стойки, балки перекрытия, многочисленные затяжки. Благодаря этому, архитектурные объекты перестают быть безликими. Три фронтона идеально подойдут для сложных строений, к примеру, здания с башенками, главное — правильно выполнить расчет фронтона. Такая конструкция, естественно, более дорогостоящая. Она сама по себе еще и сложна, в отличие от «датской» крыши. Поверхность занимает объемную площадь, поэтому для возведения здания придется потратить немалую сумму финансового бюджета.

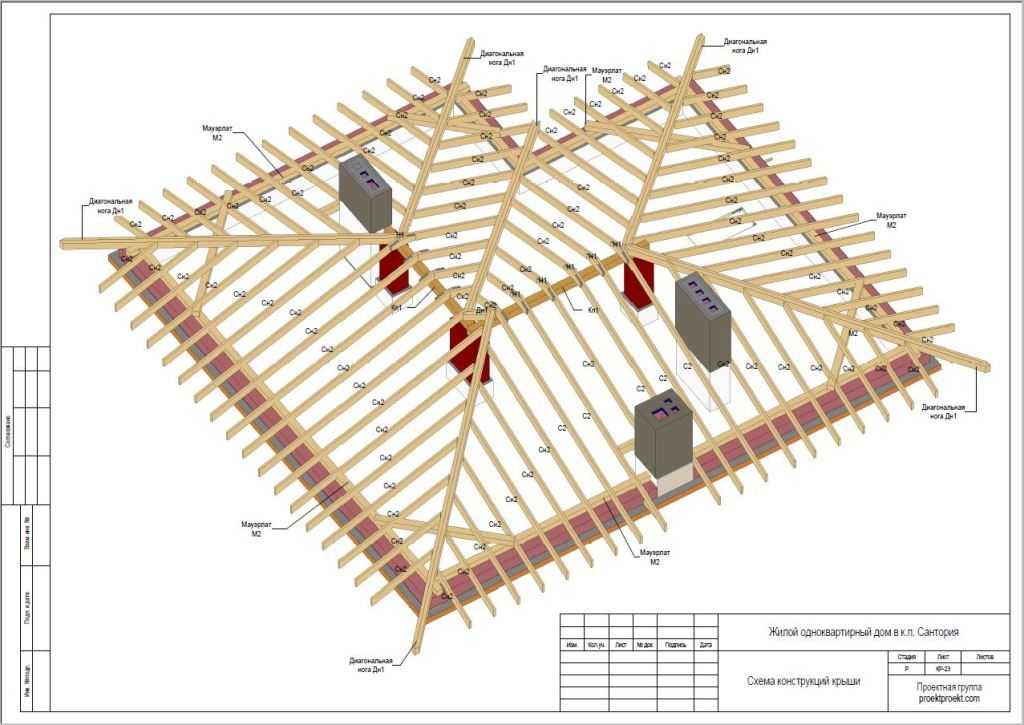

Конструкция вальмовой крыши: стропильная система

При монтаже кровли такого типа, обратите внимание на стропильную систему. Процесс обустройства стропильной системы вальмовой крыши довольно сложный и трудоемкий. Для конструкции нужно будет установить специальные стропила, направленные на стенные углы. Стропильные ноги еще называют накосными диагональными.

Отметим, что по длине диагональные стропила превышают традиционные. По проекту именно на них и будут опираться короткие скатные стропила (нарожники). По сравнению со стандартными, диагональные стропила несут нагрузку в несколько раз большую. Именно поэтому очень важно правильно подобрать древесину для стропил. Как правило, накосные стропила изготавливают двойным слоем. Это связано с их длиной – она больше, чем у стандартных досок.

Благодаря такому скрещиванию слоев, можно избежать частых проблем, возникающих при строительстве. Во-первых, благодаря такой методике можно получить цельные балки больших размеров. При этом сечение становится уже удвоенным – это позволяет несущей стропильной системе выдерживать механические нагрузки. Во-вторых, при соединении стропил происходит унификация типоразмеров элементов. Благодаря такому процессу, вы сможете изготавливать диагональные стропила из тех же пиломатериалов, что используются и для стандартных стропил.

Строительство вальмовой крыши своими руками

  • Конструкция вальмовой крыши – это емкое инженерное сооружение. Она требует правильного монтажа и использования при этом надежных кровельных материалов. Такие крыши идеально впишутся в наиболее распространенные типы ландшафта. Отметим, что такие кровли – это очень яркие и запоминающиеся архитектурные объекты. Они без труда подойдут к различным нестандартным строениям, например, небольшим башенкам. Но не забывайте, что на результат повлияет выбранный вами кровельный материал.
  • Красивому архитектурному облику должно подходить соответствующее покрытие. Рекомендуем использовать традиционную керамическую черепицу, кровлю из меди или современные виды материала. Вальмовая крыша с разными углами потребует сочетания вальмового и двухскатного элементов. От этого и будет зависеть качество и изыск готового строения.
  • Необходимость в таком типе кровли возникает в климатических зонах с сильными ветрами. Поэтому нужно создать защиту от них. Сегодня можно часто встретить чердачные помещения в виде мансард. Это своего рода измененные комнаты, очень стильные и функциональные. Но они должны быть оборудованы специальными мансардными окнами. Именно поэтому монтажные работы вальмовых крыш требуют специальной подготовки работников (читайте: «Стропильная система своими руками: материал, расчеты, установка»).
  • Не забывайте, что кровля должна обеспечивать не только безопасную эксплуатацию, но и защищать мансардные помещения от атмосферного влияния. При этом по всем стандартам должны быть проведены гидро–, тепло–, и пароизоляция. Немаловажным является и грамотный выбор древесины для деревянной конструкции вальмовой крыши. Советуем отдавать предпочтение сосне или лиственнице. Заметим, что древесина ни в коем случае не должна быть сырой. Кроме того ее следует пропитать специальным защитным составом, называемым антисептиком. Планировать угол наклона вальмовой крыши, а также другие работы должны только профессионалы.

Выполнение расчетов вальмовых крыш

Благодаря проведению расчетов по всем правилам, вы сможете изготовить вальмовую крышу с надежной, эстетичной и безопасной конструкцией. Если вы решили своими силами производить все монтажные работы, все равно пригласите профессионала. Он осуществит весь комплекс расчетов и проведет грамотную разметку. В крайнем случае, рекомендуется пользоваться специальным калькулятором для вальмовых крыш. Не стоит забывать, что важно провести вычислительные работы по параметрам стропил. Но кроме этого должны быть учтены и иные элементы, необходимые для кровли.

  1. Первым делом нужно изготовить рейки, которые будут выполнять вспомогательные разметочные функции. Именно на них следует наносить отметки выявленных расстояний. Это предотвращает риск ошибок при расчетах. Для грамотного выполнения монтажа всех стропил, нужно снизить минимальную погрешность в расчетах. Не забывайте, что разметка должна быть предельно точной. На тех местах, где будут располагаться стропила – следует провести обозначение. Суть разметки состоит в установлении двух ключевых точек. Одну из них размещают на мауэрлате по центру стены, а вторую – посередине конькового бруса. В площади между этими двумя точками укладывается основное стропило.
  2. При схеме проекта с тремя стропилами, место закрепления крайних определить можно следующим способом: первым делом монтируется центральное стропило. Затем отмеряют лишь половину расстояния до бруса конька. Замеры нужно проводить в обе стороны. После этого, происходит укладка дополнительных стропил. Они ложатся поверх ранее отмеченных точек при параллельном уклоне к основному. При использовании больше трех стропил – они размещаются по пролетам конька на одинаковом расстоянии.
  3. Вальмовая ломаная крыша потребует определенных нюансов в распределении. В соответствии с ним длина конькового бруса делится на числовое значение (оно должно быть на единицу больше, чем общее количество стропил в стропильной системе ломаной крыши).
    В итоге полученный результат и будет нужным вам расстоянием между стропилами. Длина центрального стропила предполагает определение несколькими способами:
    -Первый метод – установка стропильной системы ломаной крыши происходит в местах будущей фиксации. Для этого нужно очертить нужные контуры спилов. Ненужные части – просто отпиливаются.
    -Второй способ – более удобный. Он заключается в определении высоты коньковых пролетов и стропильных проекций на плоскости основания кровель. Затем можно выполнять замеры по длине стропил. Для этого понадобится знание теоремы Пифагора. Измерять и отпиливать ненужные части досок рекомендуется на земле. После всех работ материал уже поднимается на крышу.
    -Третий прием – самый простой. Высчитывание параметров длины стропил, характер их связи с высотой коньковых пролетов и размеров здания – происходит путем изучения специализированных строительных справочников. В этом случае вполне необходимо установить каркас вальмовой крыши по чертежам.
    Они в свою очередь также являются частью проекта.
  4. Для каждого проекта всегда одно требование – учет величины угла наклона кровли. Чтобы установить расстояние между фиксацией каждого промежуточного стропила, нужно выбрать одно из них. Оно и будет приниматься в качестве так называемой отправной отсчетной точки. Обычно она располагается на мауэрлате. Важный момент: при расчете вальмовых крыш, учитывайте расстояние от угла дома до отправной точки. Оно должно строго совпадать со стропильной длиной.

Другие промежуточные стропила также устанавливаются равномерно. Их верхние концы должны быть зафиксированы на диагональном стропиле. Нижние концы располагаются на мауэрлате. Не забывайте и о методе работы: вальмовые стропила следует устанавливать только встык с угловыми стропилами.

Устройство вальмовой кровли, подробно на видео:

Возведение вальмовой кровли подразумевает учет разнообразных нюансов. К примеру, размеры крыши не должны быть произвольными. На них влияют размеры всего здания. То есть все элементы должны быть пропорциональными друг другу. Это важно не только из защитных соображений, но и с точки зрения эстетической составляющей сооружения.

Если вы грамотно и корректно выполните все расчеты – то получите в свое распоряжение прочную, эстетичную и безопасную вальмовую крышу. Конструкция такой кровли – это своего рода сооружение с ломаными линиями. Поэтому особенно важно точно определить, сколько кровельного материала понадобится для завершения всех работ. Помните, что под скатами вальмовых крыш можно соорудить жилое мансардное помещение. Но при этом возрастут и расходы. Другими словами, вам нужно будет учесть и работы, связанные с проведением гидроизоляции, теплоизоляции и пароизоляции. Ни один из этих этапов не следует игнорировать, так как без них влияние атмосферной среды может негативно сказаться на функционировании вашей кровли.

Подведем итог: расчет сметы по стоимости кровли включает в себя:

  • выбор покрытия для крыши;
  • расчет всей площади, занимаемой крышей;
  • выбор материалов с учетом их изготовителя.

Отметим, что кровельные покрытия различаются между собой в цене, в цветовой гамме, в функциональных характеристиках, в весе. При этом серьезная составляющая при выборе – это методы установки. При выборе кровельного материала обязательно учитывайте нагрузку от снега и способности противостоять ветрам.

Таким образом, возведение вальмовых кровель – довольно сложный процесс. И если вы решили качественно его провести, то рекомендуем обратить к специалистам. Они не только покажут вам фото– и видеоматериалы по данной тематике, но и помогут составить расчеты и смету. Кроме того фирмы часто предлагают недорогой кровельный материал. Так что выбор тут очевиден.

Вальмовая четырехскатная крыша: конструкция стропил, разметка

  • Типы вальмовых кровель
  • Конструкция четырехскатной вальмовой крыши
  • Разметка и узлы
  • Последовательность работ по устройству

Вальмовая четырехскатная крыша может стать исходной точкой для рождения различных оригинальных форм. К примеру, параллелепипеды, пересекающие ее, создают интересную, более динамическую форму, четырехскатные крыши небольших надстроек улучшаю внешний вид дома и увеличивают его высоту.

Самыми распространенными  кровельными системами считаются вальмовые крыши,   конструкция которых отличаются особой надежностью и долговечностью.

Четырехскатная крыша, можно сказать, имеет универсальную форму. Она прекрасно вписывается в архитектуру исторических зданий, как и подчеркнуто современных зданий. Наиболее эффектно смотрится она, покрытая керамической черепицей или гонтом или украшенная небольшими люкарнами.

Вальмовая четырехскатная крыша имеет два ската в виде равнобочной трапеции, пересекающиеся в коньке, и еще два – имеющих форму треугольников, вершины которых находятся на противостоящих краях конька. В углах, где сходятся скаты образуются выступающие ребра, благодаря чему снег на них надолго не задерживается, а вода довольно легко стекает.

Но наличие ребер имеет и свои недостатки – создает сложности при выполнении покрытия и повышает реальную стоимость конструкции. Наклон всех скатов у нее одинаков, и обычно он меньше угла наклона двухскатной.

↑Типы вальмовых кровель

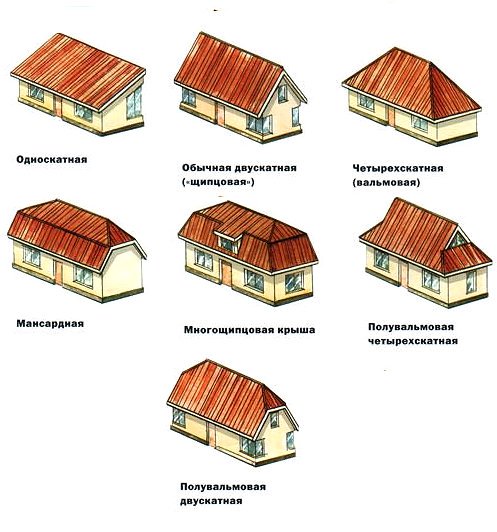

Вальмовые крыши могут иметь форму разной сложности. В соответствии с этим их подразделяют на следующие виды:

  • Шатровая крыша есть ни что иное, как вальмовая кровля на квадратный дом. Она имеет четыре одинаковых ската в форме равнобедренного треугольника, которые стыкуются  в одной точке сверху.
  • Скаты полувальмовых конструкций частично закрывают фронтон. Полувальмовая крыша идеально подходит  на прямоугольный дом.
  • Ломаные конструкции могут иметь скаты разного размера, которые соединяются друг с другом под различными углами. Такая крыша более уместна на большом здании. Однако возводить ее очень сложно.

В каждом случае тип крыши  подбирается индивидуально. При этом учитываются размеры дома и проводятся сложные расчеты.

Конструкция четырехскатной вальмовой крыши ↑

Как известно, конструкция четырехскатных крыш состоит из двух компонентов:

  •  двух обычных скатов, которые встречаешь на любой другой;
  •  двух других, которые не закрывают в длину площадь дома, а оставшийся промежуток оставляют двум вальмам. Именно благодаря второму компоненту, четырехскатная крыша приобретает неповторимость.
Правильное создание подобной конструкции предполагает соблюдения некоторых положений.
  • Поскольку угол наклона промежуточных элементов больше, чем у угловых, то размеры используемых досок должны быть не менее 5х15 см;
  • Короткие детали необходимо крепить к угловым составляющим стропил, а не к коньку. Необходимо проследить, чтобы уклоны промежуточных досок и коротких брусьев совпадали.
  • При реализации проекта стропильная система четырехскатной вальмовой крыши и коньковая система выполняются из одного материала.
  • В стропильную систему входят также и центральные стропильные ноги. Их закрепляют к краям коньковой доски. Таким образом, одним концом они практически упираются в коньковую доску, а другим – в конец обвязки (верхний).

Разметка и узлы ↑

Расчет проводят при помощи таблицы Пифагора и замерной рейки. Если проект создан по всем правилам, то устройство вальмовой четырехскатной крыши, включая надрезы из стропил можно выполнить самостоятельно.

Разметка

Отметим все основные узлы конструкции и выясним, как их монтировать.

  • (3) – это конек, который играет роль несущей оси, и находится он по центру сооружения.

(1), (2), (4), (5) – стропила.

  • (1) накосные – выполняют функцию базовых силовых компонентов. Они изговливаются из брусьев, аналогичных по толщине коньковому. Стропильные ноги одним концом крепят к коньку, что же касается другого, то он выходит за пределы строения.
  • (4) – центральные, которые отходя от краев конька, выходят на стены.
  • (2) – отходящие от краев конькового бруса промежуточные, которые идут по скатам. На вальмах их не используют.
  • (5) – короткие, длина которых может различаться, к конькам не крепят.

Успех при строительстве основан на точных расчетах, правильной разметке и грамотном чертеже. Точность расчетов особенно важна для выявления правильного соотношения между вальмами и длиной скатов, что, в конце концов, и является залогом надежности возводимой кровли.

Разметку проводят в следующем порядке:

  •  с торца дома по верхней обвязке размечают ось:
  •  рассчитывают половину толщины конька и определяют тем самым местоположение первого элемента стропильной системы;
  • для определения места расположения промежуточной стропильной ноги используют замерную рейку – одним концом ее прикладывают к размеченной линии, а другой располагают по линии боковой стены;
  • длину стропильного свеса рассчитывают, установив брус одним концом на внешнем угле стены, другим – на кровельный свес. Далее, перемещая замерную линейку по краю боковой стены, отмечают на ней дислокацию центрального стропила;
  • аналогично поступают с оставшимися тремя углами.

Таким образом, как видно и на схеме, в углах постройки формируются квадраты (розовые), образованные стенами и центральными промежуточными стропильными ногами, а угловая – делит каждый из них по диагонали, образуя при этом прямоугольные треугольники.

Последовательность работ по устройству ↑


  • Устанавливаются вертикальные стойки, поддерживающие коньковый брус. Процесс крепления к центровой балке проводят через системы укосов. Далее монтируют одинаковые по длине диагональные стропила. Длина свеса обычно составляет 50-70 см. Особого внимания требует стыковка диагональных стропил, конька и вальмы.
  • После установки накосных стропил, переходят к монтажу рядовых – с шагом в 60 см. Крепят последние к мауэрлату и коньковому брусу при помощи врубки. Рядовые стропила дополнительно фиксируют при помощи стяжек и ригелей.
  • К диагональным планкам с каждой стороны крепят нарожники, связывающие мауэрлат и диагональные стропила. Рядовые брусья и нарожники устанавливают относительно конька под прямым углом.

Вальмовые крыши: конструкция стропильной системы



© 2022 stylekrov. ru

Коэффициент вальмы и долины • Полная справочная таблица

Автор: Roof Online Staff • Обновлено 22 октября 2022 г.

  • Формула коэффициента вальмы и ендовы
  • Шаг стропил вальмы и ендовы отличается от угла наклона крыши
  • Полезные инструменты для уклона крыши
  • страница и данные в таблице коэффициентов бедер и впадин применимы к  обычные вальмы и ендовы , где секции крыши имеют одинаковый уклон и образуют угол 90 градусов:

    Что такое коэффициент вальмы и ендовы?

    Фактор   вальмы и разжелобка представляет собой число, которое умножается на прогон или пройденное расстояние по горизонтали обычного стропила для определения длины вальмового или разжелобочного стропила. Повторяю, 90 035 горизонтальное расстояние покрывает 90 036 , а не 90 035 длины обычного стропила.

    Для точности при определении длины прогона следует учитывать толщину коньковой доски и любой свес карниза.

    Фактор вальмы и ендовы варьируется в зависимости от уклона крыши, как показано в таблице ниже.

    Формула коэффициента впадины и впадины

    Для уклона крыши, выраженного как « X-in-12 » (подъем в набеге), коэффициент впадины и впадины определяется путем нахождения квадратного корня из (( подъем/спуск)² + 2)  для уклона смежных секций крыши.

    Подъем разделить на пробег (пробег равен 12 ). Возведите результат в квадрат. Сложите 2. Найдите квадратный корень из результата.

    Бедра крыши!Долина крыши!

    Шаг вальмового и ендовильного стропила отличается от уклона крыши

    Кстати, шаг (собственно «наклон») вальмового или ендовильного стропила не будет таким же, как уклон соседних секций крыши.

    В то время как уклон обычных стропил выражается как «X-in-12», уклон вальмового и ендовильного стропила на той же крыше будет « X-in-16,97 ».

    Итак, когда две секции крыши пересекаются, образуя 9Угол 0° (обычное вальмовое или ендовное) и каждая секция крыши имеет, например, уклон 6 дюймов 12, вальмовое стропило или стропило ендовы на этом пересечении будет иметь уклон 6 дюймов 16,97.

    Выражая то же самое с помощью градусов: секции крыши в приведенном выше примере имеют уклон 26,57°, а вальмовое или ендовильное стропило будет иметь уклон 19,47°.

    Помните, что срез пятки, срез седла и срез головки вальмового и ендовного стропила будут иметь углы, отражающие эту разницу в уклоне. Не вырезайте их по шаблону, который вы использовали для обычных стропил.

    Полезные инструменты для измерения уклона крыши

    Если вы хотите проверить уклон ваших стропил с удивительной степенью точности и вам нравятся новые интересные инструменты, вам следует проверить этот цифровой уровень.

    Возможно, это слишком дорого для того, что вам нужно. Этим пользуются профессионалы. Он сообщит вам уклон стропила в градусах, подъеме/пробеге или процентах и ​​автоматически преобразует одно в другое.

    В качестве (намного) более дешевой альтернативы мы рекомендуем этот искатель уклона . Это очень недорого и очень точно.

    Еще одно: если вы используете эту таблицу, вам следует подумать о том, чтобы приобрести себе строительный калькулятор. Это очень хорошо.

    Table: Hip and Valley Factors

    . -in-16,97 9098 9,5 16,5 16,5 16,5-в-12 966 ° . 12
    Hip and Valley Factor Table
    Roof Slope
    (Rise-in-Run)
    Roof Slope
    (In Degrees )
    Вальма или ендова
    Скат стропила
    (Rise-in-Run)
    Hip or Valley
    Rafter Slope
    (In Degrees)
    Hip and Valley Factor
    1-in-12 4.76° 1-in-16.97 3.37 ° 1.4167
    1.5-in-12 7.13° 1.5-in-16.97 5.05° 1.4197
    2-in-12 9. 46° 2-in- 16,97 6,72° 1,4240
    2,5 дюйма-12 11.77° 2.5-in-16.97 8.38° 1.4295
    3-in-12 14.04° 3-in-16.97 10.03° 1.4362
    3.5 -in-12 16.26° 3.5-in-16.97 11.65° 1.4440
    4-in-12 18.43° 4-in-16.97 13.26° 1.4529
    4,5 дюйма-12 20,56° 4.5-in-16.97 14.85° 1.4631
    5-in-12 22.62° 5-in-16.97 16.42° 1.4743
    5.5-in-12 24.62° 5.5-in-16.97 17.96° 1.4866
    6-in-12 26.57° 6-in-16.97 19.47° 1.5
    6. 5 12 дюймов 28,44° 6,5 дюймов 16,97 20,96 ° 1,5144
    7-в-12 30,26 ° 7-в-16,97 22,42 ° 1-дюймовый 7.5-in-16.97 23.84° 1.5462
    8-in-12 33.69° 8-in-16.97 25.24° 1.5635
    8.5-in-12 35,31° 8,5 дюйма-16,97 26,61° 1.5817
    9-in-12 36.87° 9-in-16.97 27.94° 1.6008
    9.5-in-12 38.37° 9.5-in-16.97 29,24 ° 1,6207
    10-в-12 39,81 ° 10-в-16,97 30,51 ° 1,6415 30,51 ° 1,6415 30,51 ° 1,6415 30,51 ° 1,6415 30,51 ° 31,75° 1,6630
    11-в-12 42,51 ° 11-в-16,97 32,95 ° 1,6853
    11. 5-в-12 9079
    11,5-в-12
    11,5-в-12
    11,5-дюймовый ° 1.7083
    12-in-12 45° 12-in-16.97 35.27° 1.7321
    12.5-in-12 46.17° 12.5-in- 16,97 36,38° 1,7564
    13-in-12 47.29° 13-in-16.97 37.45° 1.7815
    13.5-in12 48.37° 13.5-in-16.97 38.50° 1.8071
    14-в-12 49,4 ° 14-в-16,97 39,52 ° 1,8333
    14,5-в-12
    14,5-в-12
    14.5-в-12
    14.5-в-12
    14,5-в-12
    14,5-дюймовый ° 1,8601
    15 дюймов 12 51. 34° 15-in-16.97 41.47° 1.8874
    15.5-in-12 52.25° 15.5-in-16.97 42.41° 1.9153
    16 -12 53,13 ° 16-в-16,97 43,31 ° 1,9437
    16,5-в-12 53,97 ° 16,5 16,5-в-12 53,97 ° 16,5 16,5 16,5-в-12 53,97 ° 16.5 16,5 16,5 16,5-в-12 53,97 ° 53,97.
    17 дюймов 12 54,78° 17-in-16.97 45.05° 2.0017
    17.5-in-12 55.56° 17.5-in-16.97 45.88° 2.0314
    18-in-12 56.31° 18-in-16.97 46.69° 2.0616
    18.5-in-12 57.03° 18.5-in-16.97 47.47° 2. 0921
    19 -in-12 57,72° 19-in-16.97 48.23° 2.1230
    19.5-in-12 58.39° 19.5-in-16.97 48.97° 2.1542
    20-in-12 59.04 ° 20-в-16,97 49,69 ° 2,1858
    20,5-в-12 20,5-дюймовый 160107 078 20,5-в-16,97 0778 ° 20,5-в-16,97 0778 ° 20,5-в-16,97 0778 ° 20,5-в-16,907 60,26° 21 дюйм-16,97 51.06° 2.25
    21.5-in-12 60.83° 21.5-in-16.97 51.72° 2.2826
    22-in-12 61.39° 22 -in-16.97 52.35° 2.3154
    22.5-in-12 61.93° 22.5-in-16. 97 52.98° 2.3485
    23-in-12 62.45 ° 23 дюйма-16,97 53,58° 2.3819
    23.5-in-12 62.95° 23.5-in-16.97 54.17° 2.4156
    24-in-12 63.43° 24-in-16.97 54.74° 2.4495
    24.5-in-12 63.90° 24.5-in-16.97 55.29° 2.4836

    Related Pages
    • Roof Pitch Explained
    • Roof Pitch Multiplier Table
    • Roof Pitch to Degrees • Degrees to Roof Pitch • Slope Conversion Charts
    • Roof Slope Equivalents • Pitch, Degrees, and Percentage
    • Facebook
    • Twitter
    • LinkedIn
    • Подробнее

    Может ли вальмовая крыша иметь разный уклон? (Давайте узнаем)

    Шатровые крыши обычно имеют средний уклон , при котором все стороны спускаются вниз к стенам.

    Обычно имеет прямоугольную форму с четырьмя сторонами. Две стороны треугольные, а две другие трапециевидные .

    Эти стороны в основном имеют одинаковый шаг и одинаковый уровень ленточного материала, покрывающего стропила. Но это не всегда так.

    Конечно. Шатровые крыши часто имеют одинаковый уклон, но с помощью метода Zepp вы можете эффективно установить шатровую крышу с разными углами наклона. Тем не менее, профессионалы рекомендуют вам придерживаться вальмовых крыш, которые делают строительство более легким и придают крыше вашего здания лучший вид.

    Содержание

    Таблица уклона вальмовой крыши

    Уклон крыши имеет соответствующий угол в градусах. Вычисление углов на основе измерений шага требует некоторой математики и занимает немного времени.

    В таблице ниже приведены размеры угла наклона вальмовой крыши в дюймах и градусах.

    Уклон крыши (дюймы) Уклон крыши (градусы)
    7/12 30. 26
    7.5/12 32.01
    8/12 33.69
    8.5/12 35.31
    9/12 36.87
    10/12 39.81
    11.5/12 42.51
    12/12 45
    13.5/12 48.37
    17/12 54,78

    Какой уклон должен быть у вальмовой крыши?

    Меньший уклон лучше подходит для вальмовой крыши . Например, крыша в 15 градусов должна иметь вальмовый срез под 11 градусов.

    Нарожные стропила должны плотно прилегать к вальме и продолжать наклон вашей крыши. Чтобы крыша считалась крутой, она должна иметь наклон 8/12.

    Уклон крыши – это ее крутизна. Он выражается как отношение подъема в дюймах на горизонтальный фут или как его поверхность удаляется от горизонтальной плоскости в градусах.

    Любой уклон выше 8/12 является крутым уклоном крыши , потому что становится трудно ходить по крыше во время ремонта или в аварийных ситуациях.

    Шаг — это уклон крыши, и вы измеряете его, определяя, насколько крыша поднимается на каждые 12 дюймов глубины. Когда две крыши соединяются, они образуют долину, которая действует как дренаж.

    Может ли крыша иметь два разных уклона?

    Крыша может иметь два разных ската. На крышах с разным уклоном наверняка были бы неодинаковые стропила, и шаг неравнополочных стропил относится к основной или вспомогательной крыше.

    Допустим, равный уклон крыши равен 8/12. Тогда шаг вальмового стропила будет 8/17.

    Однако крыша с неравным уклоном будет отличаться, так как вальмовые стропила не лежат в пределах 45 градусов от конька. Таким образом, двускатные крыши представляют собой двухскатные вальмовые крыши, которые можно устанавливать с разными уклонами.

    Обратите внимание, что вальмовые стропила имеют уклон вниз от конька к внешним краям крыши, поэтому вальмовые стропила не будут встречаются под идеальным углом с неравным шагом.

    Шаги, которые необходимо предпринять для решения этой проблемы, описаны в методе Zepp , который объясняется далее в руководстве.

    Как построить вальмовую крышу с двумя разными углами ската ?

    Чтобы обрамить вальмовую крышу с двумя разными углами наклона, поместите правый край оклада в крышу с большим углом наклона. Затем вставьте брусок размером два на 4 дюйма () по середине оклада.

    Аккуратно согните планку, используя край бруса, пока наклон различных скатов крыши не совпадет со сторонами планки.

    Метод Zepp прост, но эффективен для соединения двух крыш с разным уклоном. Однако, чтобы использовать этот метод, вы можете столкнуться с двумя трудностями.

    Они; согласование различных уклонов крыши на стропилах ендовы и получение фасций на одной линии .

    К счастью, метод Zepp помогает решить эти проблемы при установке крыш с неравным уклоном.

    В методе Zepp используется угольник и масштабные чертежи для определения правильных углов и разрезов.

    Ключом к этому методу является использование полномасштабного чертежа угла, где встречаются разные уклоны крыши. Затем перенесите измерения с бумаги на пиломатериалы.

    #1.

    Создайте чертеж в масштабе

    Сделайте схему всей крыши . Затем определите уклон каждой плоскости крыши. Было бы лучше, если бы вы начали со знания о том, что основная крыша имеет уклон 8/12.

    Чтобы получить уклон вторичной крыши, помните, что уклон — это коэффициент подъема на 12 дюймов пробега.

    Общая высота вторичной крыши такая же, как и у основной крыши. Следовательно, вы можете преобразовать его в единицу высоты по этой формуле : 12 дюймов / (общая длина × общая высота).

    #2.

    Выровняйте обшивку

    Облицовка – это видимая отделочная кромка свеса, которая соединяет кровлю со стропилами , фермами и водосточными желобами.

    При выравнивании панелей соблюдайте одинаковый выступ. Начинайте компоновку крыши с верхнего края фасции, а не с наружных стен .

    После этого под более крутой вторичной крышей соорудить стеновую плиту, которая должна равняться подъему неравноскатных крыш.

    Если крыши с разным уклоном имеют единичную высоту 8 дюймов и девять ⅝ дюймов, например, разница между ними составляет один ⅝ дюйм.

    Приблизительно, между обеими крышами есть разница в 1,6 дюйма единичного подъема, поэтому постройте пластинчатую стену, которая выровняет их до 1,6 дюйма на уровень подошвы свеса.

    #3.

    Изготовление вальмового стропила

    Чтобы узнать угол наклона и размеры стропильных частей, которые вам нужны, разложите вальмовые стропила. Снимите мерки и обрежьте их по размеру, если они превышают требования.

    Затем выровняйте верхние кромки так, чтобы вальмовые стропила совпали с разным уклоном плоскостей крыши. Используя квадрат кадра для сравнения, вы можете определить, насколько нужно выровнять.

    Затем разложите нарожники, чтобы зафиксировать их положение с вальмовыми стропилами на крыше, и прибейте их все на место.

    Используя метод Zepp, использование крыш с различным уклоном легко и с низким риском отказа.

    Что такое общий уклон для вальмовой крыши?

    Шаг 4/12 является типичным, а меньше 3/12 – крыша с малым уклоном. Вы должны использовать минимальный уклон крыши 20 градусов.

    Возможно использование крыш с углом наклона до 12,5 градусов, поскольку более современные кровельные материалы могут давать такой же эффект, как и крыша с уклоном 20 градусов.

    Обратите внимание, что любая крыша с уклоном менее 12,5 градусов является плоской. Наклон крыши показывает, на сколько дюймов поднимается крыша для уклона 12 дюймов.

    Например, крыша с уклоном 6/12 будет подниматься на шесть дюймов на каждые 12 дюймов углубления внутрь.

    Один стандарт измерения уклона вальмовой крыши применяется к крутизне между карнизом и коньком. Есть два способа измерить уклон крыши; пояснения ниже.

    №1.

    Измерьте от вершины крыши

    Возьмите уровень и отметьте на нем отметку 12 дюймов. Убедившись, что уровень сбалансирован, измерьте расстояние от поверхности крыши до уровня.

    Этот метод в основном надежен, но если на вашей крыше много черепицы, этот фактор может сделать ваши измерения немного неверными.
