Узлы из металлочерепицы кровли: Альбом типовых узлов

Содержание

Конструктивные узлы кровли из металлочерепицы

Независимо от типа металлочерепицы, фирмы-производители или даже страны производства, сама технология монтажа металлочерепицы практически во всех ее случаях одинакова. Зачастую процедура установки и монтажа металлочерепицы не представляет больших сложностей, и ее можно установить своими руками буквально за несколько дней. Вместе с тем, основная проблема, возникающая при монтаже – это правильно сделать узлы кровли из металлочерепицы. О том, какие бывают узлы металлочерепицы, и как их делать мы поговорим далее.

Основные виды услов:

  • Карнизные узлы;
  • Ендовые узлы;
  • Фронтонные узлы;
  • Пристенные узлы;
  • И коньковые узлы.

Карнизные узлы металлочерепицы обычно не доставляют больших сложностей при монтаже, ведь непосредственная укладка металлочерепицы производится на обрешетку, а нижний край крыши, выступающий за пределы стены, подшивается деревянной доской, сайдинговыми софитами или вагонкой.

Принципиальная конструкция карнизного узла металлочерепицы представлена на рисунке ниже.

Первый тип карнизного узла

Второй тип карнизного узла

Третий тип карнизного узла

Ендовые узлы металлочерепицы обычно представляют самые большие сложности, поскольку в ендовых узлах сопрягаются или стыкуются разные поверхности кровли, что требует нарезки профиля металлочерепицы в соответствии с профилем кровли, и дополнительной подшивки стыка металлической или металло-пластиковой ендовой. Принципиальная конструкция ендового узла металлочерепицы представлена на рисунке ниже.

Фронтонный узел металлочерепицы, также как и карнизный узел не представляет больших сложностей при монтаже, и непосредственная укладка металлочерепицы производится на обрешетку, а нижний край крыши, выступающий за пределы стены, подшивается деревянной доской, сайдинговыми софитами или вагонкой. Фронтонные планки обычно устанавливаются по фронтонам кровли от карниза вверх с перехлестом планок по длине на 100 мм, перекрывая торцевые края металлочерепицы.

Принципиальная конструкция фронтонного узла металлочерепицы представлена на рисунке ниже.

Пристенный узел металлочерепицы, служит для заделки стыка примыкания кровли и стены. Принципиальная конструкция пристенного узла металлочерепицы представлена на рисунке ниже.

Коньковый узел металлочерепицы, служит для заделки стыка сопряжения скатов кровли из металлочерепицы в верхней части крыши. Для этих целей обычно используется металлический или металло-пластиковый конек, предотвращающий попадание осадков и снега . Принципиальная конструкция конькового узла металлочерепицы представлена на рисунке ниже.

Узлы скатной кровли с покрытием из композитной черепицы Decra®

  1. Главная
  2. Композитная черепица
  3. Узлы скатной кровли

Узел 1. Состав кровли. Холодный чердак

Узел 2. Состав кровли. Утепленная мансарда. Вариант 1

Узел 3. Утепленная мансарда. Вариант 2

Узел 4. Состав кровли. Конструкция карнизного свеса мансардного этажа. Вариант 1

Узел 5. Конструкция карнизного свеса мансардного этажа. Вариант 2

Узел 6. Конструкция карнизного свеса мансардного этажа с устройством трубчатых снегозадержателей

Узел 7. Конструкция торцевого свеса

Узел 8. Устройство конька с использованием крепления конькового бруса

Узел 9. Устройство конька без использования крепления конькового бруса

Узел 10. Устройство бокового примыкания к стене

Узел 11. Устройство внешнего перелома ската

Узел 12. Устройство внутреннего перелома ската

Узел 13. Устройство вентиляционного выхода канализационного стояка

Узел 14. Устройство вентилятора подкровельного пространства

Узел 15. Устройство ендовы. Вариант 1

Узел 16. Устройство ендовы. Вариант 2

Узел 16. Устройство ендовы. Вариант 2

Узел 17. Устройство верхнего невентилируемого примыкания к стене

Узел 18. Устройство верхнего вентилируемого примыкания к стене. Вариант 1

Узел 19. Устройство верхнего вентилируемого примыкания к стене. Вариант 2

Узел 20. Примыкание кровли к кирпичному дымоходу

Узел 20. Примыкание кровли к кирпичному дымоходу. Сечение А-А

Узел 21. Мансардное окно

Узел 21. Мансардное окно. Сечение А-А

Многослойная композитная черепица Декра на основе стального листа с алюцинковым, полимерным и минеральным покрытием, может использоваться на скатных кровлях самой разной конструкции — в том числе на крышах с изменяемыми углами наклона скатов, с мансардными окнами, с проходящими сквозь кровлю дымовыми трубами и вентиляционными шахтами.

Приведенные здесь схемы важнейших узлов скатной кровли показывают, как правильно обустроить кровлю с холодным чердаком или с отапливаемым подкровельным пространством, как организовать вентиляцию кровли и ее гидроизоляцию. Наглядно показаны все варианты устройства конька, карнизных свесов и примыканий в вертикальным конструкциям, а также особенности укладки композитной черепицы Decra на внешних и внутренних переломах скатов. Особое внимание уделено устройству ендов — как важнейших элементов для стока воды с крыши.

Данные схемы от компании «Вестмет» представляют собой весьма ценный иллюстративный материал к инструкции по монтажу металлочерепицы Decra и дополнительных аксессуаров к ней (коньковых элементов, вентиляторов, снегозадержателей и других узлов кровли).

Отправьте свой заказ, и наш менеджер свяжется с вами в ближайшее время.

    org/BreadcrumbList»>
  1. Главная
  2. Композитная черепица
  3. Decra
  4. Узлы скатной кровли
  5. Металлическая кровля крыши: монтаж, узлы, молниезащита

    Что строители подразумевают под термином — металлическая кровля. Здесь всё просто — это кровельный материал, изготовленный из металла. Производители сегодня предлагают их не очень большой ассортимент. Но, как показывает практика, именно это кровельное покрытие сегодня самое популярное.

    Металлическая кровля крыши — основные типы

    Разновидностей металлических покрытий для кровли достаточно много. Из всего многообразия таких крыш можно выделить следующие основные типы:

    1. Листовые плоские кровельные стальные покрытия (фальцевая кровля).
    2. Металлочерепичные покрытия.
    3. Профнастил.
    4. Покрытие кровли из цветного металла.

    Большая часть вышеназванных кровельных материалов покрыта тонким слоем полимеров, дополнительно защищающих их от коррозии. Эти покрытия устойчивы к воздействию ультрафиолетового излучения, высокой температуры и прочим разным воздействиям.

    Фальцевая кровля

    Наиболее распространенным и ставшим традиционным покрытием для кровли является оцинковка. Это самый простой для монтажа на кровле материал, использующийся также для производства элементов водосточной системы — желобов и труб, его также применяют для обустройства свесов карниза. Кровельную сталь с обеих сторон покрывают цинковыми слоями, что предотвращает появление коррозии. В качестве кровельного покрытия используются стальные листы толщиной не больше 0,5 миллиметра. Также, в последние годы часто используется сталь алюцинк — это лист стали, покрытый сплавом алюминия, кремния и цинка (соотношение 55, 1,6 и 16%).

    Профнастил – это профилированные стальные листы. Их профилируют, чтобы сделать еще более жесткими. Профлисты используются чаще всего в промстроительстве, для обустройства межэтажных перекрытий, различных оград.

    Фальцевая металлическая кровля – покрытие крыши, в котором заранее объединенные стальные листы (картины) соединяются с помощью фальцев. А фальцы – это тип шва, который используется для скрепления отдельных элементов стальной кровли.

    Широко использующееся сегодня покрытие для кровли частных домостроений – это металлочерепица. Основные преимущества черепицы из металла: этот стройматериал легкий, быстро монтируется, имеет множество цветовых оттенков и достаточно продолжительный срок использования, сравнительно дешевый.

    Основные виды кровельных покрытий из цветных металлов:

    • медная кровля;
    • алюминиевая кровля;
    • кровля из сплавов 2 металлов — цинка и титана.

    Медь — один из самых широко распространенных видов цветных металлов. Этот металл практически не корродирует, не рассыпается, кроме того у него максимально низкие эксплуатационные расходы — его обслуживание не вызывает усилий и затрат. А интересные, меняющиеся от времени оттенки придают кровле дополнительно неповторимый внешний вид. Но медь имеет существенный недостаток — очень высокую первоначальную стоимость материала.

    Медная кровля

    Алюминий очень легкий, поэтому для него можно использовать практически любую стропильную систему или обрешетку. Металлочерепица из алюминия долговечная, устойчивая к различным осадкам и другим явлениям природы, практически не меняющая свою окраску в ходе эксплуатации.

    Сплав цинка и титана имеет практически те же достоинства, как и медь. Материал совсем не ржавеет, имеет очень продолжительный срок эксплуатации. Существенным преимуществом этого стройматериала является его стоимость, которая в 2 раза дешевле цены меди.

    Важно, когда строится металлическая кровля выбрать правильно необходимый тип материала ее покрытия.

    Металлическая кровля — узлы конструкции

    Металлическая кровля размещается на стропилах из брусьев или досок 5х20 см, и обрешетке из брусков 5х5 см. Чтобы кровельное покрытие не прогнулось, брусья размещают на расстоянии 20 см друг от друга.

    Карнизный свес набивается досками без промежутков. Ширина настила должна быть не меньше 70 см. Коньковый стык образуется 2 досками, размещают их под углом одну к другой.

    Большая часть монтажных работ по укладке стальной кровли осуществляется на высоте больше 1,9 м, и поэтому требует повышенного внимания, а также применения различных страховых механизмов.

    Оцинкованные стальные листы — тяжелый стройматериал (его вес 4,5 кг 1м2 х 0,5 мм), поэтому картины создают из оцинкованных листов внизу на земле, а затем с помощью тельфера или подъемника поднимают вверх.

    Монтаж металлической кровли

    Рассмотрим на примере, как возводится металлическая кровля из оцинковки. Монтажные действия предваряет проведение подготавливающих работ:

    1. Проверка соответствия уклонных углов (металлическая кровля из оцинковки должна иметь наклон в диапазоне 16-30°).
    2. Проверка прочности монтажа обрешетки.
    3. Проверка качества листов покрытия (поверхность должна быть выровненной, без вздутий, цинковое покрытие, соответственно, быть качественным).

    Кроме кровельных оцинкованных листов при выполнении работ требуются:

    1. Кровельные гвозди (0,4х5 см) — для закрепления покрытия.
    2. Гвозди 0,4х10 см — нужны для прикрепления костылей.
    3. Крючья для крепления желобков, которые можно сделать самостоятельно из стальных прутов 42х2х0,5 см.
    4. Костыли крепления карнизных свесов (45х2,5х0,5 см).
    5. Кляммеры, закрепляющие кровельные картины на обрешетке.

    Возведение металлической кровли начинают с размещения костылей на протяжении свеса карниза через 70 см, и с шагом от края не меньше 15 см. Прибиваемые к обрешетке костыли используются для поддерживания картин. Чтоб монтаж костылей осуществлялся ровно, вначале их прибивают с каждой стороны карниза и натягивают между ними шнурок или веревку.

    Картины изготавливают, путем отгиба листовых кромок на всех сторонах. Эту операцию осуществляют с помощью разных инструментов, но профессионалы используют специальные станки — фальцегибочные. Чтобы дождевая влага беспрепятственно стекала, листы скрепляют на короткой их части между собой лежачими фальцами, а на длинной стороне стоячими или гребневыми фальцами.

    Уже готовые картины закрепляют на обрешеточной поверхности кляммерами, прибиваемыми одним их концом к бруску. Противоположный их конец должен попасть в гребневый фальц. Они (кляммеры) размещаются на краях всех листов покрытия, составляющего картину. После крепежа 1 полосы, 2 полосу передвигают на 5-6 см, чтобы развести в разные стороны лежачие фальцы. Аналогично, на 5-6 см сдвигаются и стоячие фальцы.

    Такие соединения бывают одинарными и двойными. В разжелобках и там, где влага, осадков больше всего накапливается, а также, когда металлическая кровля имеет небольшой наклон, соединение делают двойным.

    Самым простым методом соединения оцинковки считают отворотку, которая делается при помощи мотка и бруска. Имеются также специализированные инструменты, называющиеся гребнегибы, заметно ускоряющие время монтажа стальной кровли.

    Лишние части металла кровли обрезают спецножницами. После этих всех действий, полосы края разжелобка скрепляют лежачим фальцем, отгибаемым в направлении самого разжелобка. Чтобы получить наилучшее уплотнение мест всех соединений или фальцев, их промазывают замазкой из сурика, битумным, или еще лучше — силиконовым герметиком.

    Ремонт кровли

    Металлическая кровля имеет сложную ремонтопригодность, стандартный ремонт включает демонтаж и разборку поврежденного участка — это очень сложный, с большими трудозатратами процесс. Поэтому такой ремонт дорогостоящий. Есть и альтернативные варианты ремонта без разборки и замены листов металлического стройматериала.

    Небольшие по площади повреждения (менее 0,5 см) заделывают, по возможности, акриловым/силиконовым специальным кровельным герметиком, суриковой смазкой. Их наносят шпателем, слоем менее 0,8 см.

    Молниезащита металлических кровель

    Молниезащиту на кровле из металла можно не устанавливать. Однако из-за отсутствия молниеприемников у домовладельцев могут появиться проблемы с различными надзорными строительными органами. Металлическая кровля иногда выполняет сама функции молниеприемников, но для этого все выступающие ее элементы (в т.ч. неметаллические) должны иметь соединения с кровлей, иначе у всех кровельных элементов должен быть хороший контакт по всей кровельной поверхности.

    Важно придерживаться технологии строительства металлической кровли, чтобы она прослужила домовладельцу как можно дольше.

    Узлы стропильной системы: крепление, описание, конструкция

    Узлы стропильной системы – места соединения балок, держащих на себе вес кровельной конструкции.

    Чтобы крыша, возведенная над жилой или хозяйственной постройкой, была качественной и надежной, формированию правильного соединения узлов стропильной системы следует уделить немало внимания.

    О конструкциях стропильных систем

    Каркас, который будет держать на себе вес будущей крыши здания, должен быть продуман еще на первых стадиях строительства.

    Основным материалом, использующимся для создания стропильных систем для двускатных, односкатных крыш или кровель, имеющих более сложную геометрическую форму, являются либо деревянные балки, либо металлические перфорированные профили.

    Стропильная система крыши собирается поэтапно – либо из разрозненных одиночных деталей, либо из заранее подготовленных конструкций, обладающих определенной формой и называемых стропильными ногами.

    Кроме того, стропильная система может быть как висячей, так и наслонной.

    Узлы крепления стропил в данных системах отличаются между собой, поэтому перед тем как приступить к сборке необходимой конструкции, следует определиться с ее финальным видом и тщательно проштудировать материалы, рассказывающие об ее правильном возведении.

    Факторы, которые следует учесть перед тем, как выбрать, какой стропильной системой будет оснащена крыша строения:

    • определение общей функциональности конструкции;
    • вес кровельных материалов;
    • среднегодовой объем дождевых и снеговых осадков, традиционно выпадающих в местности.

    Узлы крепления висячих стропил располагаются в верхней, коньковой части кровли. Поддерживающая конструкция данного типа не имеет опор, размещающихся через определенные пространственные промежутки.

    Главный минус висячей стропильной системы заключается в том, что она генерирует достаточно ощутимое влияние на несущие стены дома, создавая эффект сопротивления или «распора».

    Чтобы нивелировать распор, все узлы системы следует снабдить особыми затяжными элементами, изготовленными из дерева или из металла и использующимися для надежного скрепления стропильных ног.

    Крыша, сформированная с использованием наслонной системы стропил, предполагает наличие дополнительных точек опоры, поддерживающих основную конструкцию.

    Видео:

    Как правило, «парные» стропильные ноги, размещенные в соответствии с наслонным типом формирования конструкции, скрепляют не только горизонтальными, но и вертикальными затяжными элементами.

    Поэтому стропильная система наслонного типа больше подходит в качестве основы для тех крыш, под сводами которых будет скрыто не одно большое, а, как минимум, два равных по площади помещения.

    Правила создания надежной стропильной системы

    Чем точнее будут проведены предварительные расчеты, учитывающее верное расположение необходимых узлов и опорных точек, тем проще будет реализовать задумку и создать надежную, крепкую крышу.

    Чтобы сформировать полноценную стропильную систему наслонного типа, следует организовать не менее трех точек опоры. Двумя из них могут служить центральные зоны торцевых фронтонов.

    В качестве третьей, срединной опоры, разумнее использовать предварительно возведенную межкомнатную стену или специально выстроенную декоративную колонну, способную выдержать вес части стропильной конструкции.

    Если величина пролета крыши будет превышать стандартные нормы, то количество опорных точек следует увеличить, чтобы равномерно распределить нагрузку.

    Узлы крепления стропильной системы кровли, представляющие собой висячую конструкцию, должны собираться на основе размеров основного пролета.

    Чтобы не перегружать стропильные «треугольники» солидным весом затяжных элементов, все детали «малых» крышных пролетов можно скрепить при помощи металлических ригелей, обладающих сравнительно небольшой массой.

    Чем больше ширина одного «стандартного» пролета, тем больше дополнительных крепежных элементов требуется задействовать, чтобы прочно зафиксировать его в пределах заранее прибитого мауэрлата – деревянной окантовки, сформированной под самым потолком нижележащего этажа.

    Чтобы повысить «сцепление» нижних концов стропильных балок и полотна мауэрлата, следует позаботиться о создании дополнительной системы креплений, которая будет предотвращать возможное соскальзывание материалов.

    Опытные строители советуют соединять нижние концы балок и мауэрлат при помощи заранее заготовленных пазов в виде вырубок или металлических перфорированных уголков.

    Прикреплять нижние части стропил к мауэрлату можно либо жестким, либо скользящим способом. Первая технология актуальна для домов, расположенных в регионах с малоснежными зимами.

    Чем выше сезонная снеговая нагрузка на кровлю, тем более скользящими должны быть узлы соединения мауэрлата со стропилами.

    Чтобы сформировать скользящий узел крепления, нужно использовать специальный механизм, позволяющий опорному элементу незначительно смещаться по устроенным пазам для плавного распределения нагрузки.

    Дополнительная информация

    Существует несколько типов креплений, позволяющих сформировать надежную обрешетку на созданной стропильной системе наслонного или висячего типа.

    К примеру, каждую стропильную ногу можно оснастить специальными выпуклыми элементами, размеры которых будут соответствовать нишам, предварительно вырубленным в перекладинах обрешетки.

    Данный способ проведения работ является достаточно трудоемким. Как правило, к нему прибегают, когда хотят сформировать крышу из тяжелого кровельного материала или использовать объемный слой теплоизоляции.

    Видео:

    Наиболее простым способом создания обрешетки является поверхностная набивка деревянных балок на стропильные ноги.

    Пользоваться данной технологией разумно при создании крыши из легких строительных материалов – к примеру, из металлических профилей, ондулина и проч.

    Создавать обрешетку под кровельный материал, обладающий изначально жесткой структурой, нужно с учетом определенного шага, не превышающего длину профильного листа.

    В идеале шаг обрешетки должен быть на двадцать – двадцать пять сантиметров меньше длины профиля.

    Стоит помнить, что многие кровельные материалы укладываются не встык, а внахлест. Сохраненное расстояние позволит правильно распределить нагрузку, создаваемую стыками профилей, и зафиксировать их двойной объем с большей надежностью.

    Видео:

    Крепление стропильной системы можно дополнительно усилить, установив специальные подкосы. Главным минусом данных конструкций является достаточно ощутимое скрадывание полезного пространства чердачного или мансардного помещения.

    Правильно установленные подкосы обеспечивают стропильным ногам дополнительные точки опоры.

    Чтобы укрепить подкос, его нужно соединить не просто с полом, а со стойкой, заранее совмещенной с прогоном – горизонтальной балкой, прибитой к венцу стропильной системы.

    Собранная конструкция будет эффективной только в том случае, когда угол наклона подкоса относительно пола помещения будет составлять не менее пятидесяти градусов.

    Важно понимать, что особой нагрузке будут подвержены те системы откосов, которые расположены в районе крайних пролетов крыши.

    К формированию данных систем следует подходить с особой тщательностью и использовать для их сборки проверенные способы соединения деревянных или металлических деталей.

    Видео:

    Создание качественных и надежных узлов стропильной системы кровли – настоящее искусство, которым владеют только опытные и профессиональные строители.

    Если вы хотите самостоятельно заняться возведением кровли над частным домом, то внимательно изучите данную тему и определите тот тип формирования стропильной системы, который будет наиболее актуальным в конкретном случае.

    Узлы кровли

    Главная / Кровельные материалы /



    Узел 1 — Основание под кровельное из гибкой черепицы RUFLEX

    Узел 2 — Конструкция карнизного свеса

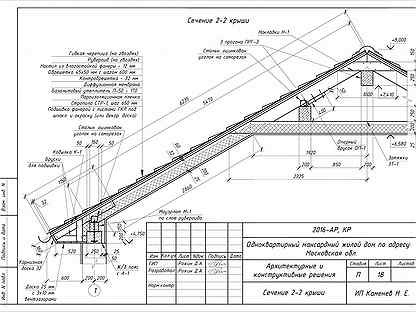

    Узел 3 — Устройство кровельного пирога мансардного этажа

    Узел 4 — Устройство кровельного пирога мансардного этажа

    Узел 5 — Конструкция карнизных свесов мансардного этажа

    Узел 6 — Коньковый узел крыши мансардного этажа с кровельными вентилями
    KTV и Alipai

    Узел 7 — Коньковый узел крыши мансардного этажа с аэратором

    Узел 8 — Коньковый узел крыши мансардного этажа с коньковым дефлектором Alipai

    Узел 9 — Коньковый узел крыши мансардного этажа

    Узел 10 — Примыкание кровли к кирпичной стене

    Узел 11 — Примыкание кровли к дымовой кирпичной трубе

    Узел 12 — Примыкание кровли к дымовой металлической трубе

    Узлы из металлочерепицы кровли.

    Обзор доборных элементов для монтажа кровли из металлочерепицы

    Доборные элементы для кровли из металлочерепицы

    Чтобы кровля из современного металлического профиля имела аккуратный и законченный вид, необходимо заранее закупить комплектующие для металлочерепицы. Таковыми являются всевозможные уголки, коньки и другие элементы. Комплектующие не просто делают покрытие единым целым и выполняют декоративную функцию, но и в результате предотвращают попадание влаги, мусора и пыли между листами профиля, формируя прочные узлы кровли из металлочерепицы. А значит, предупреждают разрушение всей кровли со временем. О видах доборных элементов и об их назначении на крыше в материале ниже.

    Виды доборных комплектующих для металлочерепицы

    Конек

    Если вас интересуют элементы кровли из металлочерепицы, то здесь стоит знать, что самым первым из них является коньковая планка. Такой элемент предназначен для стыкования двух скатов кровли под углом и в одной плоскости. То есть конек формирует логичное завершение кровли в самой верхней ее части.

    Современные производители профиля предлагают коньковую планку таких форм:

    • Радиусный конек (полукруглый). В большинстве случаев используется на металлочерепичной кровле. Может иметь радиус от 70 до 125 мм.
    • Трапециевидный конек. Является универсальным и может использоваться на любых кровлях.
    • Фигурный конек. Также отлично гармонирует с любым другим кровельным материалом.

    Важно: для фигурного и трапециевидного конька вынос одного крыла может варьироваться в пределах 150-300 мм в зависимости от конфигурации крыши и угла уклона скатов. При этом независимо от формы конька его длина всегда равна 2 м.

    Однако конек является не единственным основным элементов пиковой части кровли. Чтобы полностью завершить коньковый узел, необходимо докупить и такие комплектующие:

    • Т-образный и Y-образный переходник. Первый необходим для соединения коньковых планок на четырехскатной крыше, а Т-образный — предназначен для перпендикулярного соединения планок вальмовой крыши.
    • Заглушка для коньковой планки. Такой элемент применяется только по отношению к полукруглому коньку. При этом заглушка может иметь плоский, конусный или шатровый вид. Подобные сетки-заглушки предотвращают проникновение птиц, а также мусора или грязи в подкровельное имеющееся пространство.
    • Уплотнитель-подложка под металлочерепицу. Обеспечивает более плотное прилегание металлического профиля к крыше и предотвращает дребезжание его на ветру. Кроме того, выполняет гидроизоляционную функцию.
    Ендова

    Рекомендуем к прочтению:

    Такой элемент металлочерепицы необходим в том случае, если крыша имеет ломаную конфигурацию. Планки ендовы укладываются во внутренних (отрицательных) углах крыши. Такой фрагмент кровли предназначен для того, чтобы принимать на себя поток осадков с двух рядом расположенных скатов крыши и отводить их беспрепятственно в водосточную систему. Ендова имеет вид изогнутой под углом внутрь планки. Различают такие виды ендов:

    • Внутренняя (нижняя). Предназначена для укладки непосредственно на обрешетку до монтажа профильного листа. То есть, ее нужно класть под металлочерепицу. После монтажа кровли ее видно не будет. При этом важно не забывать, что при фиксации нижней ендовы должна быть использована подложка под металлочерепицу.
    • Наружная (верхняя) ендова. Устанавливается поверх уже смонтированной кровли и выполняет декоративную функцию. Имеет такую же конфигурацию, как и внутренний доборной элемент для кровли из металлочерепицы.
    • Фигурная ендова. Выполняет роль верхней планки, но при этом имеет привлекательный внешний вид. По ней осадки стекают в меньшей степени, чем по нижнему фрагменту.

    Важно: как и конек, планка ендовы имеет стандартную длину 2 м.

    Планка торцевая

    Часто ее еще называют ветровой планкой. Такой фрагмент крепится с фронтонной части кровли по торцам. Как правило, ветровая планка имеет вид согнутого по длине профильного листа. Основная функция торцевой планки — защита кровельного материал от возможного срыва под порывами ветра. Кроме того, ветровая планка защищает подкровельное пространство от проникновения в него птиц и выполняет при этом декоративную функцию. Длина свесов такой планки может варьироваться от 10 до 25 см. При этом длина самой планки является неизменной — 2 метра.

    Совет: для визуального завершения кровельного пространства можно купить как гладкую ветровую планку, так и более привлекательную рельефную.

    Капельник

    Такой фрагмент вместе с планкой карнизной формируют законченный карнизный узел. Капельник монтируют по фронтонной доске стропильной системы/обрешетки с целью предотвращения попадания на дерево капель воды при схождении дождевой воды в водосточную систему. Стандартные размеры капельника составляют 40-50х100-110 мм при длине 2 метра.

    Карнизная планка

    Рекомендуем к прочтению:

    Этот фрагмент для крыши из металлочерепицы является также незаменимым в общей конструкции кровли. По своей форме это своеобразный отлив с имеющимся на нем загибом. Такая планка дополнительно защищает карнизные доски от лишней влаги и монтируется на пленку-капельник. Как правило, карнизная планка имеет такие параметры карнизного крыла — 70х100 мм или 100х150 мм. Длина изделия также составляет 2 метра.

    Планки примыкания

    Такие комплектующие для кровли позволяют соединить в единую конструкцию кровельное покрытие и выступающие на крыше элементы, такие как дымоходы, выступающие башенки и прочее. Планка примыкания предотвращает попадание воды между металлочерепицей и выступающими фрагментами крыши. Кроме того, такой элемент выполняет декоративную функцию, формирует единое по цвету и форме кровельное пространство.

    Снегозадержатели

    Стоит знать, что для металлочерепицы комплектующие на перечисленном выше не заканчиваются. Такой фрагмент как снегозадержатель является не менее важным. Основная его функция — задерживание внезапного сползания пластов снега по черепице до карниза при его сезонном обледенении со временем. Поскольку наст снега может под солнцем превратиться в слегка оледеневшую корку, то его внезапное схождение с крыши при некотором таянии может вызвать повреждение как самого профиля, так и водосточной системы. То есть, грубо говоря, если с крыши съедет глыба льда, пользы кровле это не принесет.

    По форме исполнения такие элементы для металлочерепицы  могут быть:

    • Точечными. Их можно положить на крышу в шахматном порядке по всей поверхности кровли.
    • Решетчатыми. Простые решетчатые детали-снегоупоры монтируют внизу ската.
    • Трубчатыми. Их кладут в одной линии в нижней трети ската крыши.

    Совет: не стоит экономить на доборных элементах для кровли из металлочерепицы. Узлы покрытия, незавершенные технически, со временем приведут к разрушению всего покрытия. А это более значительные затраты нежели покупка комплектующих для крыши.

    build-experts.ru

    Доборные элементы для кровли из металлочерепицы

    Доборные элементы для металлочерепицы

    Торцевая планка: особенности установки

    Торцевая планка – это своего рода декоративный и функциональный доборный элемент кровли из металлочерепицы. Его функциональное назначение сводится к защите материала от ветра и от проникновения влаги под деревянную конструкцию кровельного пирога, а также предотвращению разбалтывания крепежей. При монтаже гидроизоляции под металлочерепицу. торцевая планка устраивается поверх края гидроизоляционного материала, закрепленного к торцевой доске.

    Правильное устройство торцевой планки предполагает ее расположение снизу вверх (от карниза до конька) с последующей фиксацией саморезами с промежутком в 50-60 см (читайте: «Саморезы для металлочерепицы, их особенности «). Образовавшаяся разница высот материала обеспечивает плотное прижатие планки к кровельному покрытию, тем самым устраняя источник появления шума, который возникает из-за соприкосновения полотен между собой во время порывистого ветра.

    Величина нахлеста планок равняется 100 мм, при необходимости они могут быть немного подрезаны. Чтобы вода не попадала под листы металлочерепицы, торцевой планкой обязательно перекрывают гребень волны. Для этого же можно чуть-чуть отогнуть край листа покрытия вверх.

    Монтаж верхней ендовы

    За счет верхней ендовой планки обеспечивается отвод воды, скапливающейся на стыке скатов во внутреннем углу конструкции кровли из металлочерепицы. Помимо этого она используется как декоративное украшение крыши. Данные элементы кровли из металлочерепицы крепятся с помощью саморезов так, чтобы крепежи не повредили гидроизоляцию — это возникает в том случае, если шурупы вкручиваются очень сильно и проходят через нижнюю ендову. Между верхней ендовой и металлочерепицей кладется саморасширяющийся уплотнитель.

    Устанавливаем планки примыкания

    Конструкция кровли может состоять из прямых и обратных изломов, поэтому особое внимание нужно уделить непрерывности гидроизоляции в обоих вариантах.

    Промежуток между брусьями обрешетки на прямых изломах должен быть минимальным, а сам излом закрывается с помощью выдвинутого вперед листа покрытия. Здесь могут быть использованы и сопрягающие элементы, например, карнизная планка для металлочерепицы. Независимо от выбранного элемента, между ним и черепицей также кладется уплотнительный слой.

    На обратных изломах сопрягающим элементом может быть планка примыкания для металлочерепицы к стене или трубе, которая укладывается завальцовкой ближе к нижнему скату. Здесь также необходим слой уплотнителя, который есть в ассортименте у каждого поставщика кровельных материалов.

    Процедура выполнения примыкания к стене выполняется по той же схеме, что и примыкание к трубе, только гидроизоляцию нужно вывести и поднять на поверхность стены на 50 мм. Для герметизации примыкания используется уплотнитель для металлочерепицы универсальный, либо профильный.

    Обустройство конька

    Естественная вентиляция подкровельного пространства осуществляется путем прохождения воздуха через карниз до конька и слой уплотнителя наружу. В зависимости от длины конька пленка гидроизоляции под ним разрывается на 200 мм и более. Для дополнительной гидроизоляции доборные элементы металлочерепицы можно проклеить специальным составом. Крепление конька металлочерепицы выполняется шурупами к верхнему гребню волны и обрешетке, с торцов к нему прибиваются заглушки.

    Правила монтажа аксессуаров

    Если укладывается металлочерепица аксессуары используются не только для создания эстетичного внешнего вида, но и для выполнения ряда важных функций. К основным аксессуарам относятся снегозадержатели, которые крепятся к кровельным скатам и над оконными проемами мансарды и обеспечивают снегозадержание на крыше из металлочерепицы. Назначение этих элементов сводится к порционному пропусканию слоя снега и льда. Они могут закрепляться по одной линии («стык в стык») или в шахматном порядке. Если скаты очень длинные, то лучше выполнить установку снегозадержателей в несколько рядов.

    Закрепить их можно на подходе стены к крыше или ближе к коньку, как показано на фото, но, ни в коем случае, не на карнизе. В качестве опоры устанавливается кронштейн, зафиксированный саморезами через металлочерепицу и универсальный уплотнитель для металлочерепицы к деревянной обрешетке. Сооружение переходных мостиков и ограждений выполняется строго по предлагаемой производителем инструкции. Для надежного и прочного крепления нужно соорудить сплошную обрешетку.

    Выполнение дополнительного заземления крыши с помощью отдельной шины

    Если в грозу молния попадает не в громоотвод, а в кровлю, то металлочерепица и комплектующие станут своего рода проводником электрического тока, который опасен для строения и тех, кто в нем окажется на тот момент. Для того чтобы избежать подобной ситуации рекомендуется выполнить заземление кровли отдельной шиной (читайте: «Как сделать заземление металлочерепицы «).

    Конструкция самой простой молниеотводной системы представлена тремя компонентами:

    Установка молниеприемника выполняется в самую высокую точку крыши с помощью деревянных подпорок. Сделать молниеприемник очень просто, нужно взять стальной или алюминиевый стержень с круглым сечением диаметром в 12 мм и в длину 200-1500 мм.

    В качестве токоотвода подбирается провод из аналогичного материала только толщиной в 6 мм. Обе эти детали привариваются между собой, после чего токоотвод проводится поверх обрешетки под кровельным покрытием, если используется металлочерепица — доборные элементы ее тоже подвергаются заземлению, то с обратной стороны, где пройдет проволока, с нее снимается защитный слой лака. Провод лучше пропустить через несколько листов – так увеличивается количество точек соприкосновения, и молния быстрее пойдет по пути наименьшего сопротивления.

    Далее провод токоотвода крепится степлером к стене до самого низа, пока не окажется в заземлителе – железной балке 1,5 м длиной или на железном листе 1 кв.м. который опускается в глубокую яму, где в несколько слоев насыпан песок и грунт вперемежку с водной прослойкой.

    Специалисты рекомендуют вести токоотвод по стене, расположенной напротив входа. Проверка целостности всех соединений сооруженного молниеотвода проводится не реже 1 раза в 5 лет.

    Монтаж металлочерепицы и доборных элементов, инструкция на видео:

    Доборные элементы для крыши из профнастила и металлочерепицы

    Крыша, выполненная из металлочерепицы или профнастила, обладает отличным внешним видом и надежно защищает пространство под кровлей от осадков и ветра. Для предотвращения попадания под крышу пыли и других частиц используются специальные планки. Еще доборные элементы нужны для кровли из металлочерепицы чтобы украсить крышу и придать ей законченный вид. Эти изделия также служат для надежной стыковки листов основной части кровли.

    Такие спецпланки изготавливаются согласно технологической схеме из того же материала, что и металлочерепица или профлист. Существует несколько типов доборных элементов, которые отличаются по форме, размерам и функциональному назначению. Давайте рассмотрим основные доборные элементы для кровли из профнастила и металлической черепицы.

    Коньковый элемент

    Нормальное функционирование двухскатной или многоскатной крыши обеспечивает установка конькового узла. Эта конструкция включает несколько элементов, которые монтируются в зависимости от конструктивного решения узла:

    • Коньковая планка. Это обязательный элемент. Типы конька: плоский, полукруглый, фигурный и трапециевидный.
    • Y-образные и T-образные тройники. Соединяют три отдельных ребер полукруглого конька. С помощью Y-образного устраивается стык трех коньковых элементов на четырехскатной крыше. T-образные используются при перпендикулярном соединении.
    • Металлическая заглушка конька. Используется только для коньковой планки полукруглого типа. Существуют плоские, конусные и шатровые заглушки. Они предотвращают попадание в подкровельное пространство мусора и осадков.
    • Уплотнитель под конек.

    Коньковые элементы одного и того же типа отличаются по размерам. Полукруглый, (радиусный, круглый) конек производится с радиусом 70 — 125 мм. Использование того или другого зависит только от конструктивных особенностей крыши и размеров. Полукруглые коньки монтируются на большинстве кровель именно из металлочерепицы.

    Плоские, фигурные и трапециевидные коньковые элементы универсальны. Они подходят для любого вида материала и хорошо смотрятся при любой конфигурации крыши. Вынос крыла такого конька от 115х115 до 300х300 мм в зависимости от уклона, геометрии и размеров кровли.

    Вне зависимости от типа конькового элемента, его длина равна 2000 мм. Но по спецзаказу клиента некоторые производители меняют размеры изделий.

    Элемент устанавливается, если в конструкции кровли обустраивается стык двух скатов с отрицательным (внутренним) углом. Ендова монтируется, чтобы дождевая или талая вода отводилась по внутреннему стыку к водостоку.

    Как и конек, ендовная планка имеет несколько разновидностей, которые отличаются по функциональному назначению и конфигурации:

    • Нижняя или внутренняя планка. На крыше ее не видно, поскольку монтируется под кровельные листы. Представляет собой простую согнутую посредине планку.
    • Верхняя или наружная ендова расположена сверху над нижней ендовной планкой поверх листов материала. По конфигурации не она отличается от внутренней.
    • Фигурная или декоративная ендовная. Расположение то же, что и у верхней планки. Разница в том, что этот доборный элемент, кроме отвода воды, выполняет еще и функцию декорирования внешнего вида кровли.

    Стандартная длина ендовной планки составляет 2000 мм.

    Торцевая планка

    Торцевая (ветровая) планка монтируется с торцевой стороны крыши. Ее назначение – это защита кровельных листов от ветра, предохраняет от попадания воды на деревянную часть кровельного пирога. Кроме того, этот элемент не позволяет попадать насекомым и птицам в подкровельное пространство. И наконец, торцевая планка просто украшает кровлю.

    Производители металлочерепицы предлагают один вид ветровой планки – согнутую посредине. Размеры ее крыла 100 — 250 мм в зависимости от потребностей заказчика. Поверхность этого элемента бывает как гладкой, так и рельефной. Стандартная длина – 2000 мм.

    Карнизная планка

    По сути, карнизная планка – это отлив с загибом. Основная функция – защита карнизной доски от внешних воздействий и направление воды в желоб водостока. Соотношение ширины полок этого доборного элемента – 1 к 1,5. Распространенные размеры крыла – 70х100 и 100х150 мм и длина 2 метра.

    Этот элемент используется в паре с карнизной планкой. Вместе они являются составной частью карнизного узла кровельного пирога. Устанавливается капельник на фронтальную деревянную планку. Ширина полок 40-50х100-110 мм и длина – 2 м.

    Снегозадержатели

    Снегозадержатели (снегоупоры) нужны для плавного и равномерного схода снега с крыши. Кроме этого они способны задержать падение кровельного материала, что случается во время монтажных или ремонтных работ, или же под воздействием сильного ветра. Эти элементы крепятся параллельно карнизу по всей ширине крыши.

    Первые крепятся на краю кровли подвесными опорами с крюками. Их устанавливают на скатных крышах многоэтажек и коттеджей. Точечные размещают на всей площади кровли, они способны пропускать снег малыми порциями, делая его сходы безопасными. Трубчатые снегозадержатели монтируют на крыше по одной линии или в шахматном порядке.

    Надежность и качество кровли в большой степени зависит, от того, насколько правильно подобраны доборные элементы, их параметров и надежности монтажа. А еще эти аксессуары помогают придать кровле законченный вид.

    Устройство кровли из металлочерепицы

    Существует два принципиально различных подхода к утеплению крыши дома, это так называемая теплая кровля и холодная кровля. В зависимости от выбранного типа кровли будет несколько отличаться и ее устройство. Поэтому в начале рассмотрим особенности каждой из данных типов крыш, после чего приступим к тем элементам которые являются одинаковыми для данных типов кровель.

    Теплая кровля – как устроена и почему так называется

    Это кровля, у которой утеплены скаты крыши, поэтому на чердаке вполне комфортно и можно устраивать жилое помещение т. е. так называемую мансарду. А для этого нужно провести ряд операций, создав целую кровельную систему. Рассмотрим устройство данной крыши.

    Предусматриваем защиту от воды

    На изнанке металлочерепицы может образовываться конденсат. Чтобы он не капал на утеплитель и не промочил его, нужно проложить гидроизоляцию. Для этого хорошо подходят мембраны. Они лучше пленок тем, что проницаемы для пара. Поэтому влага нигде не скапливается, а спокойно уходит наружу. Такие супердиффузионные способности мембран, хорошо выполняют свои функции и место экономят (их кладут на утеплитель без всякого зазора).

    Сначала изолируют ендову. Мембрану из рулона прокладывают по всей ее длине, начиная сверху. Стыки на ендове и примыканиях клеим строительной лентой той же марки, что и мембрана. По стропилам гидроизоляцию кладут от карниза до конька, раскатывая рулоны горизонтально. Стыки отдельных рулонов делают на стропилах, перехлест между ними – 15 см. Провисание мембран не допускается – они должны быть хорошо натянуты.

    Утепляем крышу, а затем кладем пароизоляцию

    Продолжаем стряпать «пирог кровли из металлочерепицы». Сразу за гидроизоляционной мембраной, с внутренней стороны, ложится утеплитель. Чаще всего для таких целей используют маты базальтовой ваты, но можно использовать и другие виды утеплителей.

    Маты из базальтового волокна укладваются между стропилами крыши. Если положить надо не один слой, а несколько, то стыки между матами первого слоя перекрывают плитами второго. Иначе мостики холода могут дать о себе знать. Поверх утеплителя укладывают пароизоляционную мембрану. Нужна она чтобы испарения из внутренних помещений не могли аккумулироваться в утеплителе.

    Защита утеплителя от проникновения влаги как изнутри так и снаружи.

    Общее устройство теплой кровли из металлочерепицы.

    Особенности холодной кровли

    Главная особенность данной кровли заключается в том, что сами скаты не утепляются, утеплитель укладывается лишь на нижнюю часть чердака. Получается в доме тепло, а скаты проветриваются.

    Защищаем утеплитель от влаги

    Кроме упоминаемых выше мембран, холодная кровля из металлочерепицы допускает использование и водостойкой пленки. В отличии от мембран, пленки должны провисать между стропилами примерно на 20 мм, для стока конденсата. Как и для теплой кровли, гидроизоляцию нужно проложить горизонтально, от карниза до конька, с нахлестом 15 сантиметров.

    Общее устройство холодной кровли из металлочерепицы.

    Важный элемент кровли – обрешетка

    Для создания обрешетки используют бруски сечением 50/50 мм и обрезную доску размером 32/100 и 50/100 мм. В низу ската кровли, вдоль карнизного свеса прибивается две доски 50/100. Затем поверх гидроизоляции набивается контробрешетка из брусков 50/50 мм. Бруски прибиваются вдоль стропил, от конька к низу. Поверх данной контробрешетки с определенным шагом, горизонтально крепят доски обрешетки. Шаг крепления данных досок будет зависеть от вида профиля металлочерепицы которой планируется покрыть крышу.

    Обрешетка под конек

    Самая верхняя часть крыши требует упрочнения. Для этого надо прибить по паре досок с каждой из сторон коньковой планки.

    Торцы кровли

    С торца кровли нужно прибить доски большие чем основная обрешетка, на высоту профиля металлочерепицы.

    Обрешетка под ендову

    Ендова — это внутренний стык двух скатов крыши. В местах прохождения ендовы обрешетку делают сплошной.

    Ограждение кровли

    Оно просто обязано быть надежным, поэтому делается выше свеса карниза. Для ориентира можно взять высоту несущей стены. Обрешетка в этих местах нужна сплошная. Поэтому между рядовой обрешеткой добавляются дополнительные доски и делается сплошное основание.

    Элементы кровельной системы

    Конструкция кровли из металлочерепицы предполагает крепление всех элементов кровельной системы к смонтированной обрешетке, далее рассмотрим все эти элементы.

    Карнизная планка, держатель для желоба и сам желоб

    Вначале закрепляют специальные держатели желоба. Затем прикрепляют желоб для стока воды. И только после этого закрепляю карнизную планку. Ее приделывают к обрешетке саморезами так, чтобы край желоба не торчал из-под нее.

    Ендовы кровли из металлочерепицы

    В зависимости от формы крыши таких элементов может быть несколько. Ендову нижнюю крепят к обрешетке под кровлей, ендову верхнюю (декоративную планку) – над кровлей. При стыковке планок нижней ендовы делают нахлест не менее 10 — 15 см. Фото смотрите выше.

    Примыкания

    Эти узлы необходимы для плотного примыкания кровли с трубами и стенами. Как и ендовы, они состоят из верхних и нижних планок. Сделав фартук из нижних планок, под него подводят галстук, предназначенный отводить воду в ендову или к внешнему карнизу. Затем крепится кровельное покрытие и только поверх его монтируются планки примыкания верхние.

    Монтаж металлочерепицы

    Если лист металлочерепицы закрывает весь скат крыши, то монтаж ведется, начиная с конька. У первого листа проверяем расположение относительно торца и карниза (над которым он должен выступать сантиметров на 5). Далее монтируем металлочерепицу — хоть справа налево (с нахлестом следующих листов на предыдущие), хоть слева направо (с нахлестом предыдущих листов). Каждые 3 соединенных листа надо проверять относительно параллельности карнизу. Саморезы вкручивают в боковой нахлест (верхнюю точку). Нельзя допустить захватывания при этом обрешетки.

    Теперь рассмотрим схему кровли из металлочерепицы, когда длина ската крыши больше, чем листы материала. Сначала состыковывают листы по их длине. А затем выравнивают первые 4 листа по торцу. Крепим каждый квадратный метр черепицы саморезами (с ЭПДМ прокладкой) в количестве 6 или 8 штук. Лист (нижнюю часть) крепим в изгиб волны там, где материал прилегает к обрешетке. Монтаж идет через волну, следующие ряды саморезов сдвигают в шахматном порядке.

    Завершающие элементы кровельной системы

    Торцевые планки

    C торца крыши устанавливаются торцевые планки. Закрепляют их саморезами через 50 — 60 см. При этом нахлест между соседними планками должен составлять порядка 50 мм.

    Коньковые планки

    Эти элементы бывают плоской или закругленной формы. Последние дополнительно требуют прикрепления к своему торцу заглушки. Она бывает простой и конусной, крепится заклепками или саморезами. Перед установкой планок под конек кладем уплотнитель (универсальный или фигурный). Планки монтируются с помощью коньковых саморезов.

    Устройство вентиляционных и проходных элементов

    Перечисленные далее дополнительные узлы кровли из металлочерепицы нужны для удобства монтажа воздуховодов, антенн и прочих элементов.

    Вентиляционный выход

    Вентиляционные выходы нужны в каждом пролете стропил, иначе хорошего воздухообмена не будет. Но при наличии под самой крышей неутепленного «холодного треугольника» хватит и одного выхода на каждые 60 квадратных метров крыши. В металлочерепице делают отверстие, а затем крепят элемент саморезами к краям этого отверстия. Если в комплекте выхода нет силиконового герметика, то его наносят дополнительно.

    Канализационный выход

    Канализационный выход соединяют со стояком. Для этого используется гофрированная труба. На крыше для монтажа проходного элемента вырезают кусок металлочерепицы. После монтажа гидроизоляции, герметика и уплотнителя выход канализации вставляют в проходной элемент (который крепят к металлочерепице саморезами).

    Выход для антенн и электрических кабелей

    Для герметизации мест стыковки антенн, кабелей и дымоходов типа «сэндвич» с кровельным покрытием используют специальные так называемые антенные выходы. Резиновую верхушку антенного выхода срезают и делают на 20% меньше диаметра проходящей трубы и натягиваю на трубу. Основанию антенного выхода придают форму профиля металлочерепицы и промазав его силиконовым герметиком, прикручивают саморезами к металлочерепице.

    На фото (слева направо): 1. Выход вентиляции; 2. Выход канализации и вытяжки; 3. Антенный выход.

    Устройство элементов безопасности и их назначение

    Чтобы подняться на крышу, необходима устойчивая лестница. Она состоит из стеновой и кровельной лестниц с кронштейнами. Кронштейнов требуется по 4 штуки на секцию, их ставят в месте нижнего волнового изгиба, там, где обрешетка сплошная. И кронштейны, и верх кровельной лестницы крепят болт-шурупами. Стеновая лестница устанавливается так, чтобы самая верхняя ступень находилась напротив края карниза. При этом сама стеновая лестница должна быть в створе с кровельной.

    Кровельное ограждение

    Эти металлические элементы – необходимое условие при работах на крыше. Крепят их при помощи специальных опор к сплошной обрешетке через нижнюю часть волны, уплотняя прокладкой из резины. Фото смотрите выше.

    Переходной мостик

    Переходные мостики нужны для безопасного хождения по крыше от окна мансарды, люка или лестницы. Крепят их таким же образом, как и ограждения, только сплошная обрешетка не обязательна.

    Снегозадержатели

    Снегозадержатели имеют трубчатую конструкцию, выполняются из металла, окрашенного в черный, коричневый, красный или зеленый цвет. Они устанавливаются по всему периметру кровли, выше карнизного свеса. Кроме этого они обязательно ставятся над входом в дом, окнами мансарды, а также над каждым уровнем многоярусной кровли.

    Схема кровельной системы Металл Профиль

    Ниже расположена схема кровельной системы компании Металл Профиль. На ней все рассмотренные выше узлы соединены в целую крышу.

    Водосточная система

    Грамотное устройство крыши под металлочерепицу обязательно предполагает надежную систему водостока. Состоит она из различных элементов.

    Водосточный желоб

    Для одной водосточной трубы по правилам положено 10 метров желоба, не более. На этом желобе выпиливается отверстие V-образной формы и шириной 10 сантиметров – туда будет вставляться выпускная воронка. Ее необходимо закреплять в 15 сантиметрах от края желоба.

    Держатели для желоба

    Их надо ставить до того, как смонтированы карнизы крыши и металлочерепица. Устанавливают держатели через каждые 0,4 – 0,5 метра. Их надо разметить, чтобы получился уклон до 5 миллиметров на метр, а потом согнуть полосогибом. Либо можно изогнуть уже закрепленные держатели, разметив их с помощью натянутого шнура.

    Заглушки для желоба

    Ставят эти элементы с обоих торцов желоба, плотно забивая их внутрь киянкой.

    Выпускная воронка

    Ее передний край подводят под внешний отогнутый край желоба. Фиксируем воронку резным фланцем, пригнув его к задней кромке водосточного желоба.

    Соединители

    Когда надо скрепить между собой желоба или их углы, обязательно делается перехлест от 2,5 до 3 сантиметров. Для этого используют специальные детали – соединители. Они имеют резиновые прокладки и замок, состоящий из заднего фланца и язычка спереди. С помощью этого замка желоба легко соединить – хоть в ряд, хоть под углом.

    Эта деталь ставится в воронку водосточной трубы, не пуская туда мусор и осенние листья. Хотя бы один раз в году паука надо чистить, иначе он перестанет выполнять свои функции.

    Труба для соединения и ее колено

    Для перехода от воронки к водосточной трубе используют два колена и соединительная труба. Их отпиливают на месте, определив необходимый размер.

    Водосточная труба и ее держатели

    Держатели выпускаются двух видов. Эти элементы универсальны – подходят для всех поверхностей и всех материалов. К стене данные элементы крепят через метр. Кроме того, требуются крепления на трубных стыках. При монтаже от заготовки трубы отрезаются куски необходимой длины, которые вставляют в держатели, крепко защелкнув замками. В нижней части водосточной трубы, отступив от отмостки 30 сантиметров, закрепляют колено для слива воды.

    Тройник водосточной трубы

    Нужен тогда, когда для двух воронок имеется один слив. Снизу тройник обжимают. Сбоку раструб этого элемента достаточно широк, что весьма удобно. Это позволяет менять угол входа боковой трубы.

    Воронка для сбора воды

    Если кровля фальцевая или относится к одному из сложных видов, то желоб меняют на воронку. Эту воронку просто вставляют в трубу, закрепленную на карнизе хомутом. Его делают из металлической полоски, а соединяют саморезом.

    Ограничитель для предупреждения перелива

    Он нужен там, где вода стекает постоянно, а иногда и в больших количествах (под ендовой, к примеру). Ставят его на угол желоба или на желоб.

    Вот, пожалуй, и перечислены все основные элементы, которые предусматривает технология устройства кровли из металлочерепицы. И если их все правильно установить, то выйдет крепкая, красивая и непромокаемая крыша.

    Видео инструкция по монтажу кровли из металлочерепицы «Металл Профиль»

    Источники: http://kryshadoma.com/metallocherepitsa/dobornye-elementy-dlya-metallocherepitsy.html, http://osnovam.ru/krysha/dobornye-elementy-dlya-kryshi-iz-metallocherepicy, http://srbu.ru/krysha/148-ustrojstvo-krovli-iz-metallocherepitsy.html

    stroykrishu.ru

    Описание и характеристики элементов кровли из металлочерепицы

    Популярность крыш из металлочерепицы объясняется их надёжностью, долговечностью и красивым внешним видом. Доборные элементы, используемые для металлочерепицы, отличаются своей формой, размерами и назначением. Они необходимы для защиты от попадания под кровлю пыли и влаги, а также позволяют украсить крышу и придать ей законченный внешний вид. Для изготовления элементов кровли из металлочерепицы чаще всего используются те же материалы, что и для основного покрытия.

    Основные элементы кровли из металлочерепицы

    Чтобы кровля из металлочерепицы служила долго и надёжно защищала крышу и дом от негативного воздействия внешних факторов, все стыки, места примыкания и карнизы должны быть накрыты специальными элементами. Обычно они изготавливаются из того же материала, что и основное покрытие, и не только обеспечивают защиту крыши от протекания, но и значительно улучшают её внешний вид.

    Доборные элементы позволяют увеличить герметичность и долговечность кровли, а также придать ей эстетичный и законченный вид

    При создании крыши из металлочерепицы обязательно надо использовать доборные элементы, которые позволяют решать следующие задачи:

    • увеличить прочность и герметичность кровли в местах сочленений;
    • скрыть стыки и придать покрытию эстетичный вид;
    • защитить подкровельное пространство от влаги, пыли и мусора;
    • придать кровле необходимые эксплуатационные характеристики, увеличив тем самым её долговечность.

    В строительных магазинах представлен большой выбор доборных элементов для кровли из металлочерепицы, которые позволяют оборудовать крышу любой сложности.

    Доборные элементы для кровли из металлочерепицы обычно изготавливают из оцинкованной окрашенной стали. При их покупке можно сэкономить, например, использовав для нижней ендовы изделие из обычной оцинковки, а для наружной — деталь, покрытую полимером.

    Те элементы, которые расположены на виду, должны обязательно иметь полимерное антикоррозионное покрытие и соответствовать типу основной кровли. Так можно не только обеспечить герметичность кровли, но и сделать крышу красивой и привлекательной.

    Для того чтобы кровля из металлочерепицы служила максимально долго, все места стыков и сочленений должны быть закрыты доборными элементами
    Держатели жёлоба

    Кронштейны для желобов могут отличаться по своему виду и размеру, а также материалу, из которого они сделаны. Держатели жёлоба могут быть выполнены из пластика или из оцинкованного железа с защитным полимерным покрытием. Обычно их выбирают в тон водостоков, но они могут быть и контрастного оттенка — всё зависит от предпочтений владельцев.

    Существует три основные конструкции держателей желобов:

    1. Длинные — имеют удлинённую монтажную планку, монтируются к стропилам или обрешётке перед укладкой основного покрытия.
    2. Короткие — также имеют вид крюка, монтажное основание которого совмещено с задней частью. Такие кронштейны обычно монтируются после укладки кровельного материала и крепятся к лобовой доске или к торцам стропил.
    3. Универсальные — представляют собой разборные элементы с коротким держателем и съёмной планкой, поэтому могут использоваться на любом этапе создания крыши.

    Правильный выбор держателей исключает лишние действия и расходы во время их монтажа. Например, если проводится ремонт крыши, то лучше использовать короткие или универсальные держатели. При возведении новой кровельной конструкции следует отдать предпочтение длинным крюкам, так как они обеспечивают более прочную и надёжную фиксацию водосточных желобов.

    Способ крепления кронштейнов для водостояных желобов должен выбираться исходя из тех возможностей, которые обеспечиваются конструкцией кровли

    Лучше приобретать желоба водостоков и кронштейны для их крепления в одном месте и сразу. Шаг монтажа металлических держателей составляет 50–60 см, а пластиковых — 30–35 см.

    Жёлоб для стока воды

    Кровля из металлочерепицы, как и любая другая крыша, не сможет нормально функционировать без водосточных желобов. Эти элементы служат для сбора и отвода с поверхности кровли талой и дождевой воды.

    Водосточные желоба различаются по материалу, из которого они сделаны. Для крыши, покрытой металлочерепицей, могут использоваться желоба из:

    1. Металла. Это наиболее популярный вариант, так как они не только надёжно отводят воду, но и имеют высокую прочность, жёсткость и долговечность. Такие элементы имеют специальное покрытие, которое защищает их от негативного воздействия агрессивной среды, поэтому при правильной эксплуатации они будут служить 30 и более лет. Недостатком металлических изделий является их большой вес.
    2. Пластика. Они красиво сочетаются как с металлочерепицей, так и с другими видами кровли, не боятся коррозии и имеют небольшой вес. Есть у них и недостатки: они сильно шумят и могут треснуть при замерзании воды.

    По форме поперечного сечения водосточные желоба могут быть:

    • круглыми;
    • овальными;
    • квадратными или прямоугольными.

    Если в вашей климатической зоне мало осадков, то не стоит приобретать широкие прямоугольные желоба. Универсальным решением считаются круглые изделия, диаметр которых определяется с учётом региона строительства.

    Чаще всего на загодных домах используются круглые водосточные желоба, диаметр которых зависит от региона строительства
    Карнизная планка

    Карнизная планка необходима для защиты лобовой доски от влаги. Она находится под краем металлочерепицы и устанавливается на готовую обрешётку непосредственно перед монтажом финишного покрытия. Эта часть кровли обычно выбирается в цвет основного кровельного материала, но иногда люди, предпочитающие неожиданные решения, устанавливают контрастные доборные элементы, которые резко выделяют здание из череды однотипных конструкций.

    Для изготовления карнизной планки используют стальные листы толщиной 0,4–0,5 мм. В качестве покрытия обычно применяется пластизоль или полиэстер. Стандартная длина планки 50–60 см, их количество рассчитывается исходя из размеров кровли и величины нахлёста.

    Карнизная планка крепится к лобовой доске саморезами, которые вкручивают с шагом 30–35 см.

    Карнизная планка крепится к лобовой доске с наклоном в сторону водосточных желобов
    Планка примыкания для металлочерепицы

    Ещё одним доборным элементом является планка примыкания. Она необходима для обеспечения изоляции кровли в местах её примыкания к трубам, вентиляционным шахтам, парапетам и т. д. Этот элемент выполняет важную защитную функцию, с его помощью создаётся плотное и надёжное соединение, через которое вода не может проникнуть в подкровельное пространство.

    Существует два вида планок примыкания: верхняя и нижняя. Нижняя планка монтируется под металлочерепицу, а верхняя — над ней. Кроме этого, такие элементы могут быть прямыми, имеющими тупой, острый или прямой угол сопряжения.

    Планка примыкания устанавливается в местах выхода дымоходов, вентиляционных шахт и аналогичных элементов

    Изготавливают планки примыкания из листовой стали, обычно их берут в цвет с основным покрытием. Крепление производится при помощи саморезов с уплотнительными шайбами. Для дополнительной герметизации используется герметик или специальные уплотнители.

    Ендова кровли

    Ендова представляет собой внутренний угол, образованный стыками скатов крыши. Для защиты этого места используются специальные доборные элементы, которые также называются ендовами. Это один из основных узлов, который обязательно устанавливается на крышах, имеющих сложную конструкцию.

    По способу установки ендовы делятся на:

    • нижние (внутренние). Установка этой детали выполняется до монтажа кровельного материала;Нижняя эндова является обязательным элементом сложной крыши из металлочерепицы и устанавливается под финишное покрытие
    • наружные (верхние). Эта часть кровли больше выполняет декоративную, чем защитную функцию, и устанавливается поверх металлочерепицы над нижней планкой.Наружная планка ендовы больше выполняет декоративную, чем защитную функцию

    По типу соединения скатов ендовы бывают:

    • закрытыми. Деталь монтируется в месте стыка скатов и закрывается кровельным материалом, уложенным с нахлёстом;
    • переплетённым. Это частный случай закрытой конструкции, когда элементы кровельного материала на стыке переплетаются между собой;
    • открытыми. В этом случае сначала укладывается нижняя планка, потом гидроизоляционное покрытие, а затем декоративная внешняя накладка.Для крыши из металлочерепицы чаще всего используется открытая ендова с декоративной верхней планкой

    Для крыши из металлочерепицы обычно устанавливают открытую ендову, в этом случае вода беспрепятственно стекает с крыши, а дополнительный слой гидроизоляции не нужен.

    Специалисты рекомендуют использовать планки ендовы из оцинкованной стали, покрашенной в цвет кровли, с дополнительной защитой из полимерного покрытия. Если установить обычную оцинкованную планку, то ендова станет самым слабым местом кровли. Элементы с полимерным покрытием не боятся коррозии и имеют значительно больший срок службы. Планки ендовы должны быть сделаны из более прочного металла, чем металлочерепица, так как нагрузка на них выше.

    Торцевая планка для металлочерепицы

    Торцевая или ветровая планка является важным элементом для крыши из металлочерепицы. Она выполняет следующие функции:

    1. Защита краёв обрешётки и подкровельного пространства от попадания влаги. Во время монтажа металлочерепицы на боковой поверхности крыши всегда остаются щели, и если их не закрыть торцевой планкой, туда будут попадать влага и мусор.
    2. Нейтрализация порывов ветра. Наличие торцевой планки не позволит сильным порывам ветра оторвать кровельный материал.
    3. Защита от насекомых и птиц. Торцевая планка плотно закрывает все щели, поэтому насекомые и птицы не смогут проникнуть на чердак и в подкровельное пространство.
    4. Декоративная функция. Торцевая планка не только защищает крышу, но и улучшает её внешний вид.

    Для крыши из металлочерепицы используются торцевые планки, сделанные из металла. Толщина листа составляет 0,4–0,5 мм, необходимую форму планке придают на специальном станке. Кроме этого, есть ветровые планки из алюминия, они более долговечны, но и стоимость у них выше. Можно встретить изделия и из ПВХ, но они плохо переносят механические воздействия и перепады температуры, поэтому для крыши из металлочерепицы практически не используются.

    Торцевая планка защищает края обрешётки и подкровельное пространство от попадания влаги, порывов ветра и придает зданию законченный вид
    Вентиляционный выход для металлочерепицы

    Кровля из металлочерепицы хорошо защищает дом, но этот материал не «дышит», поэтому надо делать качественную вентиляцию подкровельного пространства. Для этого устанавливаются вентиляционные выходы, которые внешне напоминают небольшие дымоходные трубы.

    Вентиляция подкровельного пространства может быть непрерывной или точечной. Организация непрерывного воздухообмена осуществляется до укладки черепицы. При использовании точечной вентиляции потоки воздуха направляются в специально оборудованные выходы, которые устанавливаются на крыше рядом с её коньком.

    Для крыши площадью до 60 м2 будет достаточно одного вентиляционного выхода, при больших размерах кровли их потребуется несколько. Когда крыша имеет сложную форму, вентиляционные выходы надо монтировать возле каждого конька.

    Вентиляционный выход надо устанавливать на расстоянии не менее 0,6 м от конька крыши

    Место установки вентиляционного выхода выбирают на усмотрение хозяина, но в любом случае он должен находиться не дальше 60 см от конька. На одном листе металлочерепицы не рекомендуется устанавливать два таких элемента.

    При выборе вентиляционного выхода надо обращать внимание на следующие моменты:

    • накладка вентиляционного выхода по своему профилю должна соответствовать профилю кровельного материала;
    • цвета всех надкровельных вентиляционных элементов должны совпадать;
    • в комплекте обязательно должны присутствовать крепёжные элементы, шаблон и накладки;
    • чем больше диаметр трубы, тем больше пропускная способность элемента, но и выше его стоимость;
    • наличие дополнительных функций (это может быть встроенный уровень, который упрощает процесс монтажа, механический или электрический вентилятор) влияет на удобство монтажа элемента и на его цену.
    Видео: вентиляционный выход для металлочерепицы

    Канализационный выход для металлочерепицы

    Если в доме есть канализационная система, обязательно надо предусмотреть её вентиляцию, для чего устанавливают фановую трубу. Она является продолжением стояка и выводится на крышу. Нельзя совмещать фановую трубу с вентиляционной системой дома, также категорически запрещено совмещать её с дымоходом.

    Выходы для канализации, устанавливаемые на крышах из металлочерепицы, обычно делают из пластика, на них есть дефлектор, который позволяет эффективнее удалять воздух. Есть канализационные выходы, в которые встроен электрический вентилятор. Монтаж этих элементов выполняется так же, как и вентиляционных выходов.

    Канализационный выход нельзя устанавливать близко к окнам или балконам
    Выход для антенн и электрических кабелей

    При необходимости установки антенны в местах прохода проводов через крышу надо обеспечить герметичность, для чего используются специальные выходы.

    Проходные элементы являются универсальными и могут использоваться как для металлочерепицы, так и для других покрытий. Они сделаны из эластичного материала, поэтому сохраняют форму и обеспечивают герметичность как при механических, так и при термических воздействиях. Выход для антенны или кабеля сохраняет свои свойства при температуре от -55 до +135 °C.

    Выход для антенны или электрического кабеля имеет мягкое основание, которое принимает форму профиля металлочерепицы и обеспечивает герметичность соединения

    Существует большой выбор размеров проходных элементов, поэтому их можно подобрать под кабель любого диаметра. Фланец таких выходов сделан из мягкого материала, он может принимать форму металлочерепицы, профнастила или другого покрытия.

    Таблица: диаметр проходных элементов в зависимости от их маркировки
    Особенности металлочерепицы как кровельного покрытия

    Металлочерепица является одним из самых популярных и доступных кровельных материалов. Полная ширина стандартного листа составляет 118 мм, полезная ширина — 110 мм, а длина может меняться от 0,5 до 8 метров. Для изготовления металлочерепицы используется сталь толщиной 0,4–0,5 мм, причём чем толще лист, тем больше срок его службы и выше стоимость.

    Срок службы кровли из металлочерепицы составляет более 60 лет, она негорючая, прочная, надёжная и красивая. Благодаря большому разнообразию цветовых решений этот материал можно использовать в любых дизайнерских проектах. Для металлочерепицы не нужен большой уклон крыши, достаточно всего 14 градусов, поэтому она используется на односкатных, двускатных и других типах крыши.

    Лист металлочерепицы обрабатывается несколькими слоями защитного покрытия, которые обеспечивают долговечность и презентабельный внешний вид материала

    Для изготовления металлочерепицы применяется оцинкованная или алюмооцинкованная сталь с полимерным покрытием, реже используются медные листы. Это лёгкое покрытие, квадратный метр которого весит в пределах 3,8–4,8 кг, поэтому для него не надо делать массивную стропильную систему и обрешётку, что позволяет экономить средства.

    Для более надёжной защиты листов снизу их покрывают слоем лака толщиной 7–10 мкм, а сверху — слоем полимера толщиной 20–200 мкм, в качестве которого может использоваться:

    1. Полиэстер. Это самый распространённый и дешёвый полимер, который бывает глянцевым или матовым, хорошо переносит перепады температуры, но боится механических повреждений.
    2. Пурал. Имеет значительно более высокую прочность, чем полиэстер, поэтому не боится повреждения снегом или льдом, хорошо выдерживает химические воздействия и при необходимости хорошо окрашивается.
    3. Пластизол на основе ПВХ. Самое толстое и прочное покрытие, которое имеет тиснёную поверхность, поэтому материал, обработанный пластизолом, больше напоминает натуральную черепицу.

    Специалисты рекомендуют выбирать металлочерепицу светлых тонов, так как она меньше нагревается и меньше выгорает.

    Таблица: сравнение характеристик различных покрытий металлочерепицы

    По совокупности свойств лучшим покрытием для металлочерепицы является пурал.

    Основным недостатком металлочерепицы является её шумность во время дождя и невысокие теплоизоляционные показатели. Поэтому крышу из этого материала надо обязательно тепло- и звукоизолировать.

    Видео: какая металлочерепица вам нужна

    Молниезащита кровли из металлочерепицы

    Молниезащита является обязательным элементом для крыши из металлочерепицы. Молниеприёмники через отводы соединяются с заземлителями при помощи сварного или болтового соединения. Наличие молниезащиты позволяет надёжно защитить дом и всех его жильцов от поражения разрядами во время грозы. Если этого не сделать, то попавший в крышу разряд молнии может сделать в ней прожоги, вследствие чего кровельная конструкция может загореться.

    Молниеотводы могут быть сетчатого, тросового и стержневого типа. Их выбор зависит от высоты здания, наличия рядом высоких деревьев и строений, но главным фактором является грозовая интенсивность местности.

    Наиболее распространённым типом молниезащиты является молниеприёмник в виде стержня, который через тоководы соединяется с заземлителем

    Чаще всего в качестве молниеприёмника монтируется металлический стержень, который крепится в самой высокой точке крыши, для токоотвода при этом используют обычный металлизированный трос. Для крыши из металлочерепицы на каждом скате можно просто закрепить по два провода и заземлить их. Для одноэтажного дома концы проводов вкапывают в землю на глубину 1,8–2 метра. Этот вариант защиты подойдёт только в том случае, если между кровельными металлическими листами и деревянными элементами находится слой негорючих материалов.

    На металлической крыше могут устанавливаться специальные уловители, толщина которых должна быть в 4 раза больше толщины металлочерепицы. На каждые 10 м2 крыши рекомендуется устанавливать по одному уловителю размером 80х80 см. Следует однако учитывать, что такая конструкция портит внешний вид крыши.

    Звукоизоляция кровли из металлочерепицы

    Одним из самых больших недостатков металлочерепицы является её низкая звукоизоляция. Во время сильного дождя в чердачном помещении и даже на первом этаже дома будет слышен шум. Чтобы сделать проживание в таком доме комфортным и безопасным, необходимо правильно выполнить шумоизоляцию кровли из металлочерепицы.

    Основные причины появления шума:

    • неправильный монтаж обрешётки, когда использовались доски разной толщины, из-за чего не удалось добиться плотного прилегания листов металлочерепицы;
    • недостаточное количество крепёжных элементов, из-за чего не получилось достичь необходимой жёсткости металлочерепицы. На 1 м2 металлочерепицы надо вкручивать 8 саморезов;
    • малый угол наклона крыши — чем он меньше, тем больше будет шум.

    Для обеспечения максимального уровня звукоизоляции металлочерепичной крыши надо выполнить следующие мероприятия:

    • правильно закрепить листы, используя рекомендуемое количество саморезов;
    • для обрешётки брать доски одинаковой толщины и монтировать их с шагом 80–110 мм. Укладывать обрешётку надо ровно, чтобы не было впадин и бугров;
    • использовать шумоизоляционные материалы в составе кровельного пирога.Для обеспечения шумоизоляции кровли из металлочерепицы можно использовать мнеральную вату, толщина слоя которой должна быть не меньше 20 см

    Для обеспечения шумоизоляции можно использовать любые материалы, коэффициент звукопоглощения которых больше 0,4. Например, у минеральной ваты он составляет 0,7–0,95.

    Конёк для металлочерепицы

    Коньком крыши называется верхнее ребро, в котором сходятся два ската. Для его обустройства используется коньковая планка, которая обеспечивает вентиляцию и защищает подкровельное пространство от проникновения воды, мусора и посторонних предметов. Для металлочерепицы используют конёк такого же цвета, как и основное покрытие.

    Конёк находится на самом верху крыши, это первый элемент, принимающий на себя негативное воздействие природных факторов. Неправильно установленный конёк приведёт к появлению протечек. Для его крепления надо использовать специальные саморезы с уплотнителями.

    Коньковая планка находится на самом верху крыши и защищает место соединения скатов от проникновения воды и посторонних предметов

    Чтобы обеспечить максимальную герметичность, перед установкой коньковой планки на место стыка скатов монтируют уплотнители. Они могут быть саморасширяющимися, профильными и универсальными. Коньковая планка может быть прямой, полукруглой и врезной.

    Лучше всего приобретать металлочерепицу и доборные элементы у одного производителя. Монтаж конька предусматривает использование таких элементов:

    • коньковая планка;
    • держатель громоотвода;
    • вентиляционная лента;
    • герметик;
    • элементы крепления.
    Монтаж конька для металлочерепицы

    Для выполнения указанных работ понадобятся:

    • крепёжные элементы с резиновыми шайбами;
    • страховочный трос и трап чтобы нормально зафиксироваться на крыше;
    • монтажный пояс;
    • шуруповёрт;
    • коньковая планка.

    Выполнять указанные работы в одиночку будет неудобно, поэтому надо обязательно пригласить помощника. Монтаж коньковой планки выполняется в следующей последовательности:

    1. Проверяют линию соединения скатов на ровность. Допускается погрешность не более 2 см на метр длины, иначе нормально установить конёк не получится.
    2. Независимо от ширины коньковой планки на место её примыкания к кровельному покрытию устанавливают уплотнители, чтобы защитить подкровельное пространство от попадания влаги.Уплотнитель конька защищает кровлю от попадания влаги и пыли, но не препятствует проникновению воздуха
    3. Перед тем как крепить конёк полукруглой формы, на его концы устанавливают заглушки.Заглушки на конёк устанавливаются до начала его монтажа
    4. В коньковый паз укладывают стекловату, которая защитит кровлю от попадания снега. Плотно трамбовать её нельзя, чтобы не нарушить вентиляцию.Для герметизации конькового паза можно использовать стекловату, но набивать ее сильно нельзя, иначе нарушится вентиляция
    5. Монтаж коньковой планки начинают с торцов. На металлочерепице коньковую планку крепят в уровень с крайним листом так, чтобы не было прекосов.
    6. Фиксируют конёк при помощи саморезов.
    7. При необходимости соединения нескольких планок их укладывают с нахлёстом в 5–10 см.Коньковые планки монтируются с нахлёстом порядка 5–10 см
    Как крепить конёк на металлочерепицу

    При фиксировании коньковой планки к металлочерепице надо использовать саморезы с каучуковой головкой. Устанавливаются они на гребне волны. Саморезы нельзя сильно завинчивать и устанавливать очень часто или, наоборот, редко. При частой установке крепёжных элементов коньковая планка начнёт изгибаться волной. При редком их размещении конёк будет неплотно прилегать и хлопать. Надо выбрать оптимальную средину, при которой коньковая планка будет сидеть плотно и ровно. Делают это опытным путём, проверяя через некоторое время ровность и надёжность крепления доборного элемента к поверхности кровли.

    Видео: крепление конька на металлочерепицу

    Несмотря на то, что стоимость металлочерепицы вполне доступна, цена используемых доборных элементов будет значительной. Специалисты не рекомендуют на них экономить, так как только правильное использование качественных доборов позволит сделать прочную и красивую крышу, которая будет надёжно защищать ваш дом на протяжении многих лет.

    Оцените статью: Поделитесь с друзьями!

    stroydom.guru

    Конструктивные узлы кровли из металлочерепицы

    Независимо от типа металлочерепицы, фирмы-производители или даже страны производства, сама технология монтажа металлочерепицы практически во всех ее случаях одинакова. Зачастую процедура установки и монтажа металлочерепицы не представляет больших сложностей, и ее можно установить своими руками буквально за несколько дней. Вместе с тем, основная проблема, возникающая при монтаже – это правильно сделать узлы кровли из металлочерепицы. О том, какие бывают узлы металлочерепицы, и как их делать мы поговорим далее.

    Основные виды услов:

    • Карнизные узлы;
    • Ендовые узлы;
    • Фронтонные узлы;
    • Пристенные узлы;
    • И коньковые узлы.

    Карнизные узлы металлочерепицы обычно не доставляют больших сложностей при монтаже, ведь непосредственная укладка металлочерепицы производится на обрешетку, а нижний край крыши, выступающий за пределы стены, подшивается деревянной доской, сайдинговыми софитами или вагонкой. Принципиальная конструкция карнизного узла металлочерепицы представлена на рисунке ниже.

    Первый тип карнизного узла

    Второй тип карнизного узла

    Третий тип карнизного узла

    Ендовые узлы металлочерепицы обычно представляют самые большие сложности, поскольку в ендовых узлах сопрягаются или стыкуются разные поверхности кровли, что требует нарезки профиля металлочерепицы в соответствии с профилем кровли, и дополнительной подшивки стыка металлической или металло-пластиковой ендовой. Принципиальная конструкция ендового узла металлочерепицы представлена на рисунке ниже.

    Фронтонный узел металлочерепицы, также как и карнизный узел не представляет больших сложностей при монтаже, и непосредственная укладка металлочерепицы производится на обрешетку, а нижний край крыши, выступающий за пределы стены, подшивается деревянной доской, сайдинговыми софитами или вагонкой. Фронтонные планки обычно устанавливаются по фронтонам кровли от карниза вверх с перехлестом планок по длине на 100 мм, перекрывая торцевые края металлочерепицы. Принципиальная конструкция фронтонного узла металлочерепицы представлена на рисунке ниже.

    Пристенный узел металлочерепицы, служит для заделки стыка примыкания кровли и стены. Принципиальная конструкция пристенного узла металлочерепицы представлена на рисунке ниже.

    Коньковый узел металлочерепицы, служит для заделки стыка сопряжения скатов кровли из металлочерепицы в верхней части крыши. Для этих целей обычно используется металлический или металло-пластиковый конек, предотвращающий попадание осадков и снега . Принципиальная конструкция конькового узла металлочерепицы представлена на рисунке ниже.

    roofers.su

    Ендова крыши из металлочерепицы — важный элемент кровли

    Ендова как ключевой элемент кровли

    Завершение строительства ознаменовывается заключительным этапом по обустройству кровельного пространства.

    Схема устройства кровли. Ендова устанавливается во внутренних углах крыши на стыке ее скатов.

    От того, насколько грамотно произведены расчеты при проектировании, какому материалу отдано предпочтение и насколько профессионально произведен монтаж ендовы при обустройстве крыши из металлочерепицы, зависит ваш комфорт и долговечность конструкции.

    Важнейшим элементом металлочерепичной кровли является обустройство ендовы — специализированного лотка-желоба во внутренних углах крыши на стыке ее скатов. Функционально ендова больше других конструктивных частей кровли подвержена большим нагрузкам, таким как сдерживание скопления снежных масс и отведение ливневых потоков. При неправильном монтаже и недостаточной герметизации ендовы в скором времени конструкция кровли и дома начнет страдать от неприятных протечек вплоть до возможности обрушения крыши полностью.

    К проектированию мест расположения и способу монтажа ендовы нужно подойти с особой ответственностью. И чем сложнее кровля, тем больше средств и времени придется потратить на ее правильное обустройство, и в обслуживании она будет сложнее. План проекта устройства ендовы должен предусматривать все особенности конструкции здания: веранду, примыкающую к дому террасу, мансардные и слуховые окна на кровле строения.

    Необходимые материалы и инструменты

    Инструменты для монтажа кровли.

    При попытках сэкономить на выборе материала для ендовы основным аргументом является то, что этот элемент кровли практически не виден и потому в особой эстетике и дорогих материалах не нуждается. Такой подход в корне неверен. Используя дешевые материалы, вы подвергаете не только самый важный элемент кровли риску коррозии, но ставите под угрозу всю конструкцию.

    В силу того же обстоятельства, что ендова не видна, вы пропустите важный момент ее деформации, и последующий ремонт с полным демонтажем металлочерепицы и заменой элементов станет мероприятием, довольно ощутимым финансово.

    Присутствие ендовы в месте скопления воды обуславливает необходимость выбора в качестве материала для нее более долговечных металлических листов, нежели для самой металлочерепицы, с плотность цинкового покрытия не менее 275 г/кв.м или же с прочным полиуретановым покрытием. Нужно помнить и о том, что планки ендовы желательно выбирать того же цвета, что и крыша.

    Для монтажа ендовы нужно будет приобрести следующие материалы:

    • спе­ци­аль­ные скобки для кре­пления же­ло­бка;
    • по­ро­ло­но­вую са­мо­кле­ю­щу­ю­ся полосу для за­щиты от от снега, воды и пыли;
    • ка­че­ствен­ный мон­та­ж ендовы подразумевает применение по­ло­вин­ча­той че­ре­пи­цы;
    • лента для стыков ендовы;

    Для качественного и аккуратного обустройства кровельной ендовы следует иметь под рукой все необходимые инструменты:

    Гидроизоляция ендовы.

    Для резки металлочерепицы и ендовых планок:

    1. Электропила с твердосплавными зубьями для резки металла большой толщины.
    2. Специальная насадка для дрели с функцией просечных ножниц для резки металла до1 мм.
    3. Ограниченные объемы можно обрезать с помощью просечных и рычажных ручных ножниц.

    Для монтажа крепежных деталей:

    1. Электродрель или шуруповерт для вкручивания саморезов.
    2. Плоскогиб для монтажа крепежных контрукций желобов системы ендовы с толщиной металлической планки до 0,8 мм.
    3. Клепочник для гофрированных складок торцов водосточных конструкций.
    4. Пистолет для нанесения герметика для эффективной изоляции стыков.
    5. Степлер для крепления гидроизоляционного материала к обрешетке.

    Проектирование ендовы

    Изображение плана крыши состоит из квадратных и прямоугольных участков, обозначающих помещения здания, главных и второстепенных прогонов, а также линий, обозначающих места соединения основной кровли с углами пристроек. Все эти линии соединения являются местами дальнейшей установки ендовых конструкций.

    На стыках скатов монтируются диагональные стропила. Учитывая уровень высоты крыш, концы стропил устанавливают на главном прогоне и мауэрлате — крайней нижней опоре для стропил. Размер углов скатов находится в зависимости от размера помещения.

    Варьируя длину прогонов, можно добиться желаемой геометрической формы кровли: полувальмовой, вальмовой, шатровой. Но сложная многоскатная крыша потребует и более сложного монтажа ендовы с установкой дополнительных брусьев для крепления. Делая под разным углом наклон примыкания ендовы, также можно создать кровлю различных форм и размеров.

    Конструкция ендовы лежит ниже кровельного покрытия крыши с вентиляционными зазорами для отвода пара. Стропила под ендову укрепляются настеленными на них сплошным массивом досками. Выше располагается супер­диф­фу­зи­он­ная мем­бра­на, под ней зазор оставлять не нужно.

    Конструктивные детали ендовы

    Схема крыши в месте укладки ендовы.

    Ендова состоит из двух частей: верхней и нижней планок.

    Нижняя часть, называемая фальшендовой, используется в виде ши­ро­кой пла­сти­ны, согнутой под углом, соответствующим углу со­еди­не­ния скатов крыши. Она устанавливается на стыках отрицательных углов и служит защитой подкровельного пространства от влаги, протекающей сквозь соединения скатов. Установка проводится до монтажа металлочерепицы. Для крепления нижней ендовы используются кровельные саморезы в грамотно выбранных для этого местах. Кроме того, во избежание протечки под ендову настилается специальный ендовый ковер — подкладочный слой.

    Планка верхней ендовы служит для прикрытия функциональных частей конструкции в эстетических целях. Устанавливают ее в завершение монтажа кровельного материала. Часто для этих целей используют декоративные накладки, которые необходимо монтировать снизу вверх с минимальным нахлестом в 10 см без установки уплотнителя.

    Важным этапом является монтаж стропильной системы для установки ендов, так как на нее ложится основная нагрузка кровельных плоскостей. Особое внимание нужно обратить на гидроизоляцию. Залогом долговечной непротекающей конструкции здесь будет грамотно составленный чертеж и точное следование ему при установке.

    Устройство ендовы на стыке главного ската и плоской крыши веранды или мезонина при монтаже кровли требует особого внимания. После установки стропил монтируется металлочерепица с выводом на внутренние углы с использованием двух подкладочных слоев, накладываемых друг на друга.

    Монтаж основы под ендову

    Обустройство обрешетки ендовы крыши.

    Для грамотной укладки ендовы необходимо подготовить правильную основу под нее — гидроизоляционный материал на сплошную обрешетку.

    Вдоль нижнего элемента фальш-ендовы для дополнительной герметизации укладывается еще один слой гидроизоляционного материала или уплотнитель. В роли дополнительного уплотнителя может выступить специальный ендовый ковер из гоф­ри­ро­ван­ной ру­лон­ной кровли или некор­ро­ди­ру­ю­щего металла. Изготавливается слой рулонного кровельного материала из полиэфирного волокна, пропитанного битумом высокого качества и покрытого с обеих сторон посыпками: сверху базальтовой, снизу песчаной.

    Такой ковер эффективно защитит стыки от проникновения влаги, обладает высокой прочностью и превращает водоотводящий желоб в цельный элемент. Монтаж ковра проводится с помощью наклеивания или прибивается гвоздями через каждые 20 см.

    Схема укладки ендового ковра: 1 — ось ендовы. 2 — самоклеющийся битумно-полимерный материал. 3 — ендовный ковер. 4 — подкладочный ковер.

    Монтаж основы под ендову:

    1. Под ендовый ковер для предотвращения образования конденсата укладывают водостойкую мембрану.
    2. Гофрированная ру­лон­ная кровля укладывается в центре ендовы песчаной по­верх­но­стью вниз.
    3. Ен­до­вый ковер прижимается к гребню и фиксируется гвоз­дями с ин­тер­ва­лом в 2,5 см, начиная с внеш­них концов.
    4. Нижние кромки кровли под­ре­за­ют­ся. По обеим сто­ро­нам полосы кровли наносятся полосы пластичного цемента длиной в 10 см и в 1,5 мм тол­щи­ной. При стыковом со­еди­не­нии кровли верх­няя секция должна накладываться на нижнюю в 30 см и закре­пляться пла­стич­ным це­мен­том.
    5. Затем полоса гофрированного ру­лон­ного ендового ковра укла­ды­ва­ет­ся поверх преды­ду­щей также ли­це­вой сто­ро­ной наверх и укрепляется це­мен­том и гвоз­дя­ми.
    6. Перед укла­дкой кро­вель­ных панелей мелом проводятся две линии по длине ендовы с от­сту­пом по 10 см от каждой сто­ро­ны гребня.
    7. Под антикоррозийный металл или ендовый ковер укладывается водостойкая мембрана. Монтаж такого слоя гидроизоляции обеспечит максимальную защиту от влаги и конденсата и продлит срок службы кровли.

    Этапы монтажа элементов ендовы

    Монтаж ендовы производится от конька крыши до карниза и состоит из нескольких основных этапов:

    • монтаж дополнительной доски в ендове крыши;
    • установка планок снизу вверх с нахлестом в 20-30 см;
    • нижняя планка обрезается под карнизом и отделывается отбортовкой;
    • монтаж уплотнителя под коньком и отбортовками ендов;
    • после монтажа металлочерепицы процесс завершается установкой ендовы верх­ней с шагом крепления 3-5 см в верх волны;
    • узлы ендов изо­ли­руются гер­ме­ти­зи­ру­ю­щей лентой.

    Для предотвращения протечек при креплении листов черепицы с ендовой в кровле необходимо соблюдать единое расстояние в 25 см от оси, а зазор между ними должен быть не менее 6-10 см с обеих сторон.

    Основные правила крепления и соединения желобов ендовы.

    При необходимости увеличения длины ендовы делается нахлест 20-30 см. Места соединения двух ендов фиксируют саморезами и герметиком. Основной скат монтируется листами над ендовым желобом таким образом, чтобы она расположилась между рядами при нахлесте около 20 см.

    В месте примыкания скатов на сплошной обрешетке производится монтаж нижней ендовы с прокладыванием между планкой нижнего элемента и металлочерепицей самоклеящегося пористого уплотнителя.

    Пластина фаль­ш-ен­до­вы кре­пит­ся к об­ре­шет­ке саморезами через каждые 30 см. Нужно, чтобы нижний край ендовы находился над кар­низ­ной доской. Если фальш-ендова имеет несколь­ко эле­мен­тов, то их мон­ти­руют снизу вверх, заделывая стыки гер­ме­ти­ком.

    Места для установки кровельных саморезов необходимо выбирать крайне осторожно, стараясь не повредить среднюю часть фальш-ендовы.

    Установив нижнюю элемент и слой гидроизоляции, приступают к монтажу верхней планки ендовы. Кроме функциональной защиты крыши путем отвода дождевых потоков с кровельных скатов верхняя часть выполняет декорирующую функцию. Поэтому материал для верхней планки выбирается того же цвета, что и металлочерепица.

    Кровельный материал укладывается на две стороны от внутреннего угла на 10 см. В заключение монтируется верхняя ендова или заменяющая ее декоративная накладка. При этом нужно соблюдать те же правила, что и при установке нижней части ендовы: монтаж снизу вверх с нахлестом от 10 см.

    Способы монтажа ендовы

    Монтаж ендовы производится различными способами:

    • от­кры­тый;
    • за­кры­тый;
    • со­чле­нен­ный или переплетенный.

    Вне зависимости от способа монтажа, ендова устанавливается в отрицательных углах стыков и скатов. Для этого по обе стороны от стыка производят укладку сплошной обрешетки и устройство гидроизоляции по деревянному желобу. Поверх крепят с помощью саморезов нижнюю часть ендовы.

    Метод сочлененного укладывания ендовы.

    При этом нужно учитывать следующие особенности:

    • при горизонтальных стыках элементов ендовы величина нахлеста выдерживается более 100 мм;
    • при плоскоугольных скатах необходимо устройство дополнительной гидроизоляции;
    • при металлочерепичной кровле в качестве уплотнителя рекомендуется использовать саморасширающийся уплотнитель.

    Метод сочлененного укладывания используют для крыши с равными уклонами скатов. Для уплотнения при таком способе монтажа используют ширину ендового ковра около 90 см. Сверху накладывается гидроизоляционная мембрана, укрепляемая на стружечных или влагоустойчивых фанерных листах гвоздями. В случае переплетения гребневых стыков сначала монтируется кровельная плитка. Переплетенная или сочлененная ендова полностью закрывается кровельным материалом. при таком методе укладки ряды плитки переплетаются между собой и укладываются через ендову. Места соединения укрепляются битумной мастикой.

    После установки гидроизоляционной системы, характерной для скатных крыш, полностью укладывается первый ряд кровельного материала до нижнего конца ендовы. Затем монтируется непосредственно сама открытая ендовая планка.

    Метод закрытого устройства ендовы.

    Устройство крутых кровель с соединенными встык соприкасающимися скатами подразумевает использование способа монтажа закрытой ендовы.

    Прилегающий скат крыши нужно обозначить меловой линией, отойдя от межгребневого стыка на 5 см. Эта линия послужит границей для укладки плитки и забивания гвоздей при фиксации ендовой кровли.

    Перед укладкой кровельной плитки под ендову подкладывается гофрированный гидроизоляционный материал шириной в 90 см. Далее ряды плитки укладываются вдоль скатов и, продолжаясь через планку ендовы, на 30 см накладывается на прилегающий скат. Верхний угол кровельных панелей срезается по диагонали для улучшения отвода воды.

    Основные правила устройства ендовы

    • для любого типа кровли подойдут трубчатые и решетчатые модели снегоудержателей;
    • строгий контроль отсутствия механических деформаций и надрывов герметизирующей ленты для стыков. В ней необходимо предусматривать небольшие зазоры для мелкого мусора и воды;
    • монтаж ендовы должен выполняться на обрешетку;
    • монтаж начинающейся на карнизе ендовы на капельники;
    • верхняя ендова крыши накладывается внахлест с расстоянием 10 см;
    • крепление саморезами не менее 25 см от осевого центра ендовы;
    • выравнивание и прилаживание производится резиновой киянкой;
    • монтаж планок ендов на кровле идет снизу вверх внахлест. Самая нижняя часть обрезается ниже карниза.

    Устройство слухового окна

    При наличии слуховых окон и других элементов на кровле монтаж конструкции ендовы имеет некоторые особенности:

    1. Начинается ендова и заканчивается на скатах.
    2. Лист металлочерепицы обрезается выше выхода ендовых планок на соединение скатов на 20 см, на него вдоль стен слухового окна наклеивается уплотнитель.
    3. Карниз слухового окна защищается планкой.
    4. Устройство ендовы, края которой обрезаются по карнизу и по краю ската. Последний должен плотно прилегать к листам кровельного материала, для чего его формируют вручную с применением усилия.
    5. При удлинении используется саморезы с герметиком, необходимо примыкание элементов ендовы с нахлестом не менее 25 см.
    6. Отбортовки ендовы укрепляются уплотнителем.

    1metallocherepica.ru

    Устройство кровли из металлочерепицы

    Использование металлопрофиля или металлочерепицы в качестве кровельного материала на сегодняшний день можно смело назвать наиболее оптимальным и сбалансированным выбором, особенно в сравнении с керамикой или мягкими покрытиями. Устройство на крыше кровли из металлочерепицы вполне по силам выполнить своими руками, но, как и большинство кровельных работ, потребует аккуратности и тщательной подготовки к работе. Металлочерепица в разы легче, чем шифер или обычная черепица, при должном качестве цинкования и полимерного покрытия срок службы металла может легко превысить 30 лет. Главное – благодаря профилированному устройству поверхности кровля легко противостоит нагрузкам от снега, ветра и ливневых потоков воды.

    Кровля из металлочерепицы

    Принцип использования и устройство покрытия мало чем отличается от других кровельных материалов, но имеет свои особенности. Конструкция кровли из металлочерепицы понятна из чертежа. Устройство кровли состоит из основных компонентов:

    • Несущего каркаса из стропил, обрешетки и, при необходимости, контробрешетки;
    • Карнизных элементов, коньковых планок и ендовы крыши, группы вспомогательных защитных накладок, известных, как доборные элементы для кровли из металлочерепицы;
    • Системы гидроизоляции и теплоизоляции;
    • Листы металлочерепицы, уложенные в строго определенном порядке.

    Важно! В отличие от металлопрофиля, кровля из металлочерепицы требует высокого качества устройства каркаса. Разность диагоналей воображаемой четырехугольной плоскости стропил не должна превышать двух миллиметров.

    Устройство крыши из металлочерепицы, подготовка к работам

    Подготовительные работы к устройству начинают с того, что тщательно выравнивают плоскость, образованную верхними кромками стропильных балок. Большинство марок металлочерепицы требуют очень точного устройства каркаса. В противном случае при укладке вы сами не заметите, что даже при соблюдении технологии устройства кровли с точностью до миллиметра, каждый последующий лист в ряду будет как бы отклоняться от вертикали. В итоге замыкающий угловой лист просто будет невозможно состыковать в вертикальном и горизонтальном ряду, видео

    В отдельных случаях выравнивание проще выполнить с помощью контробрешетки.

    Купленный материал металлочерепицы лучше перевозить на грузовичке, с подходящим по размеру кузовом. Его длина должна быть не менее длины листа. Ни в коем случае нельзя допускать свисания листов. Во-первых, из-за тонкого металла лист металлочерепицы может легко деформироваться, что может привести к потере внешнего вида и невозможности дальнейшего использования при устройстве кровли. Во-вторых, таким образом очень просто повредить полиэстровое покрытие металла.

    Совет! Если металлочерепица будет храниться достаточно продолжительный срок до начала устройства кровли, переложите листы деревянными рейками, сечением 15х100 мм.

    Перед началом работ необходимо составить смету, и оценить, какие основные элементы кровли из металлочерепицы, и в каком количестве потребуются для устройства и монтажа. Крепежные элементы и уплотнитель берем с запасом в 10%.

    При расчете потребностей в листах металлочерепицы помним, что устройство кровли выполняется с перекрытием одной волны соседним листом. В отдельных случаях вертикальные кромки листов имеют специальные замки, как на фото, поэтому расчет количества полосок нужно выполнять, исходя из конкретной марки металлочерепицы, из которой планируется устройство кровли.

    Весь пиломатериал, доску для обрешетки и рейки под контробрешетку необходимо обработать антисептиком, желательно на алкидной основе. Особенно тщательно следует выбирать вариант средства в случае устройства холодной кровли из металлочерепицы. В теплом варианте слой теплоизоляции укладывается под гидроизоляцию, и тем самым уменьшается пространство для заражения деревянных элементов каркаса.

    Технология устройства холодной кровли из металлочерепицы предусматривает укладку теплоизоляции на балки потолочного перекрытия, чердак остается неутепленным и чаще всего продуваемым сквозняками, что увеличивает риск заражения. Устройство холодной кровли крыши проще, так как не требует дополнительных работ укладки матов непосредственно на стропила.

    Технология устройства крыши из металлочерепицы

    Устройство кровли сводится к укладке листов из металлочерепицы и закреплению ее на несущем каркасе. Процесс укладки кровельного материала выполняется в несколько основных этапов:

    1. Крепим на стропилах полотно гидроизоляции и забиваем контробрешеткой и досками обрешетки, выполняем установку креплений под желоба водостоков;
    2. При наличии внутреннего излома пересекающихся скатов крыши перед укладкой основного слоя металлочерепицы устройство водоотвода ендова;
    3. Укладываем по схеме и инструкции листы металлочерепицы;
    4. Выполняем установку коньковых, карнизных и фронтальных защитных планок, зашиваем плоскость поднебесника и нижней части свесов кровли;
    5. Устанавливаем элементы вентиляции, выполняем установку уголковых накладок в зоне примыкания к печной трубе и продухам, собираем системы снегозадержателей;
    6. Выполняем устройство теплоизоляции и пароизоляции, зашиваем поверхность конструкции.

    Совет! Учитывая огромный объем работы с саморезами при устройстве кровли, наиболее удобным будет заворачивать крепежные элементы с помощью шуруповерта с насадкой под регулируемое усилие заворачивания головки.

    Выполняем установку обрешетки, гидроизоляции и элементов ендовы

    Устройство кровли предполагает укладку металлочерепицы на обрешетку, чем шире доска, тем легче крепить металл. Начинаем установку с набивки планки на свесы стропил натяжной планки. От нее начинаем раскатывать полотнища гидроизоляции, если в конструкции крыши есть ендова, то укладку материала выполняем от деревянной планки на месте стыковки скатов. Предварительно необходимо уложить по желобу ендовы одно раскатанное полотнище гидроизоляции, как на схеме.

    Полотно мембраны необходимо укладывать с нахлестом и обязательно проклеивать соединительной клеящей лентой СП-1. Это предотвратит поглощение теплоизоляционным слоем конденсирующейся влаги. Устройство гидроизоляции не должно иметь провисаний. Уложенные листы гидроизоляционной пленки закрепим гвоздями планки контробрешетки. Лучшее всего для устройства контробрешетки подойдут обработанные Тиккурилой сосновые бруски 50х60 мм. Поверх контрпланок установим горизонтальные доски обрешетки.

    Устройство обрешетки напрямую зависит от периода волны металлочерепицы. Шаг установки доски должен совпадать с горизонтальными рядами впадин на листах кровельного материала. Листы металлочерепицы потребуется крепить без зазора к дереву обрешетки с помощью саморезов с головкой на силиконовой прокладке. Такое устройство обеспечит плотное и герметичное прилегание к доске.

    Прежде чем перейти к укладке листов металла, необходимо выполнить устройство ендовы крыши. Угловое соединение усиливается двумя сбитыми под углом досками обрешетки, на которые укладывают внутренний желоб из металла, по нему и будет стекать дождевая и талая вода. Устройство собирают из отдельных секций и пришивают на доски обрешетки с перехлестом на 15-18 см и заливкой стыков герметиком. После устройства обоих скатов кровли металлочерепицей, поверх листов металла устанавливают верхнюю планку ендовы.

    Устанавливаем листы металлочерепицы, выполняем устройство торцов и конька

    Перед установкой кровельного материала на карниз свеса набивают брус сечением 100х100 мм или пару досок 100х50 мм. На уложенный материал натягивают и запускают вниз нижний край первого полотна гидроизоляции. На брусе крепим крюки под навешивание желобов водосточной системы и навешиваем карнизную планку, закрывающую брус и предохраняющую затекание воды под скат кровли. На верхний край карнизной планки наклеим клеящую ленту и, вытянув нижний краешек гидроизоляционного материала, выполним установку его на ленту.

    При устройстве кровли листы металлочерепицы чаще всего укладывают по конкретной схеме, предусмотренной проектом. Если выполнять укладку и устройство слева направо, каждый край следующего листа необходимо заводить под срез предыдущего. С выкладкой первых трех листов переходят к устройству верхнего ряда, далее к укладке следующих четырех-пяти штук. Зачастую, чтобы избежать перекоса в положении отдельных участков металлочерепицы, вдоль обрешетки натягивают тонкий капроновый шнур, по которому выполняют устройство и ровняют края.

    Совет! Если возникает необходимость наступать на закрепленный металлический лист во время устройства кровли, делать это можно только в мягкой обуви, и тщательно выбирать точку опоры, чаще всего это впадина волны.

    Крепеж саморезами выполняется в шахматном порядке, нижний край крепится в каждой волне кровельного материала. Далее устанавливаются торцевые планки, которые «пришиваются» саморезами через 50-60 см, соединение накладок выполняется с нахлестом в 50-60 мм.

    Для устройства конькового узла потребуется подшить место соединения скатов крыши над прогонной балкой с помощью двух досок, на них будет опираться декоративная накладка, чаще округлой формы с заглушками. На торец накладки прикручивают саморезами заглушку и крепят на деревянной балке. Под продольные края коньковой накладки обязательно устанавливается уплотнитель с волнистой поверхностью, и выполняют крепеж саморезами через одну волну.

    Устройство зоны примыкания и вентиляции

    Пространство вокруг печной трубы требует повышенного внимания при монтаже, так как устройство крыши предполагает наличие достаточно большого зазора между стенкой трубы и металлическим листом, через который может подтекать влага. Щель закрывают с помощью уголковых накладок. Первой устанавливают накладку — фартук в нижней части дымовой трубы, под низ накладки заводят тонкий металл с отбортовками, называемый еще галстуком. Лист металла с бортами предназначен для отвода воды, поэтому он тянется вниз, до самого карниза крыши. Аналогичными накладками, но более простой формы закрывают боковые и верхнюю стенки.

    Сборку вентиляционных систем можно выполнить на крыше из металлочерепицы своими руками, даже не имея специального опыта работы с выводами. Для этого размечают точку выхода трубы вентиляции и ножницами по металлу вырезают отверстие в кровле. На отверстие одевают резиновый уплотнитель и крепят фланцевое посадочное устройство, на которое в дальнейшем устанавливается вывод вентиляции помещений, подкрышного пространства или канализационных каналов.

    Укладка теплоизоляции крыши из металлочерепицы своими руками

    На завершающем этапе построения кровли выполняют утепление крыши с внутренней стороны покрытия. Для этого теплоизоляционные маты из базальтового или минерального волокна нарезают в размер пространства между стропильными балками и аккуратно, без деформации, укладывают между стропилами. На следующем этапе потребуется закрыть теплоизоляцию пароизоляционной мембраной. Чаще всего полотно изоляции распрямляют и пришивают к стропилам с помощью степлера и проклеивают стыки с помощью СП-1. Все устройство теплоизоляции закрывают листами из водостойкой 8-ми миллиметровой ОСБ. Стыки между листами тоже проклеивают соединительной лентой и покрывают алкидным защитным лаком для усиления водостойкости плиты.

    Заключение

    При обустройстве кровли большинство монтажных работ требует повышенной аккуратности, чтобы уменьшить риск повреждения наружной поверхности металлочерепицы. Все стыки необходимо уплотнять герметиком, а кромки разрезанного листа необходимо обязательно обрабатывать аэрозольной защитной краской, в противном случае уже через пару месяцев начнется интенсивная коррозия и ржавление.

    bouw.ru

    конструкция элементов кровли и их монтаж

    Содержание статьи

    Металлочерепицу можно назвать универсальным материалом для покрытия крыш. Использовать ее можно в любых климатических условиях, форма крыши, также, может быть любой. Единственным исключением являются плоские крыши, у которых углы наклона скатом менее 14 градусов. Кроме того, материал имеет доступную цену, а устройство крыши из металлочерепицы вполне можно произвести самостоятельно, сэкономив на оплате услуг кровельщиков-профессионалов.

    Среди современных кровельных материалов металлочерепица занимает одно из ведущих мест. Дело в том, что именно этот вариант покрытия для кровли чаще всего выбирают владельцы коттеджей и застройщики, планирующие постройку зданий небольшой этажности.

    Популярности материала способствует и то, что технология его укладки несложная, поэтому для проведения кровельных работ не обязательно нанимать профессионалов. Провести монтаж вполне можно и самостоятельно, но для этого, конечно, следует изучить инструкции и посмотреть, как проходит устройство крыши под металлочерепицу – видео материалы обучающего характера легко найти на сайтах строительной тематики.

    Как следует обращаться с металлочерепицей?

    Металлочерепица – материал достаточно прочный, но при работе с ним нужно соблюдать ряд правил. Важно, чтобы в процессе перевозки, хранения и монтажа материала не было повреждено защитное покрытие стальной основы. Так как такие повреждения становятся очагом распространения коррозии, разрушающей материал. Кроме того, очень важно, чтобы листы не были деформированы, иначе их не удастся хорошо состыковать при укладке.

    Основные правила транспортировки
    • Перевозить пачки металлочерепицы рекомендуется в заводской упаковке.
    • При погрузке используются механизированные средства с мягкими стропами.
    • Важно, чтобы при перевозке пачки металлочерепицы не свешивались за пределы кузова автомашины.
    • При переноске отдельных листов необходимо брать их за кромки по длинной стороне. Запрещается переноска листов длиной более 1,5 метров в одиночку.

    Совет! Кромки листов металлочерепицы достаточно острые, поэтому для переноски листов обязательно нужно использовать защитные перчатки.

    Основные правила хранения
    • Хранить материал следует в сухих помещениях с хорошей вентиляцией.
    • При хранении материала менее месяца пачки можно не распаковывать. Для более длительного хранения листы вынимают из пачек и складывают штабелями на решетчатом настиле, перекладывая листы деревянными рейками.
    • При невозможности хранить материал в помещении можно организовать временный склад на улице. Для этого строят настил в виде решетки и навес. Пачки с металлочерепицей устанавливают на настил в наклонном состоянии.
    Основные правила обращения с материалом при монтаже
    • Перед началом монтажа следует распаковать материал и разложить стопками отдельно для каждого ската крыши.
    • Незакрепленные на кровле листы могут быть сорваны порывом ветра, поэтому в процессе сборки блоков из листов на кровле нужно следить за этим.
    • Для подъема листов на кровлю следует использовать простейшее приспособление – сходни из двух досок.
    • Для резки металлочерепицы следует использовать инструмент, который в процессе работы не разрушает защитное покрытие материала. Обычно применяют ножницы по металлу – ручные или с электроприводом, можно использовать ножовки или циркулярную электропилу. Запрещается применять для резки болгарку.

    Совет! Одним из наиболее удобных инструментов для резки металлочерепицы следует признать высечные ножницы с электроприводом. Этим инструментом можно работать и на земле, и по месту, подрезая уже уложенные листы на крыше.

    • При необходимости передвижения по уже уложенной кровле нужно использовать обувь с гибкой и мягкой подошвой. Наступать следует в прогиб волны.
    • Крепить листы металлочерепицы следует при помощи специальных метизов – кровельных саморезов. Это винты с самонарезающей резьбой, шестигранной шляпкой и эластичной прокладкой. При креплении листов к основанию их вкручивают строго перпендикулярно в местах понижения профиля, отступив около 10 мм от линии штамповки.
    • Если саморез закручен правильно, то эластичная прокладка под шляпкой будет слегка сжата. Пережимать прокладку нельзя, но и недокручивать саморезы запрещено.
    • В процессе крепления и резки материала образуются опилки и стружки, их рекомендуется сразу же убирать, сметая мягкой щеткой. В противном случае, на местах, где осталась лежать стружка, вскоре появятся ржавые пятна.

    Состав пирога кровли

    Кровля – это всегда многослойная конструкция. В ее состав входят слои утеплительного, пароизолирущего, гидроизоляционного материала. Как правило, конструкция крыши под металлочерепицу состоит из следующих слоев (по направлению из дома наружу):

    • Обшивка внутренняя;
    • Пароизоляция;
    • Теплоизоляция;
    • Зазор вентиляционный;
    • Гидроизоляция;
    • Зазор вентиляционный;
    • Обрешетка;
    • Металлочерепица.

    Гидроизоляция кровли должна быть выполнена из современных мембранных материалов, которые расстилаются по брусьям обрешетки с провисом. Для того чтобы пространство под кровлей проветривалось обязательно предусматривают устройство вентиляционного зазора, путем строительства контробрешетки.

    Правила строительства обрешетки

    Правильная конструкция крыши из металлочерепицы предусматривает грамотное сооружение обрешетки. Настил, на который укладывается металлочерепица, должен быть максимально ровным и плоским. Поэтому для изготовления этой конструкции крыши необходимо использовать калиброванную доску.

    Совет! Обычно, для сооружения обрешетки под укладку металлочерепицы рекомендуется брать доски толщиной 32 мм. Важным моментом является правильное определение шага обрешетки. Этот показатель определяется в зависимости от типа материала и должен быть равен шагу волны профиля металлочерепицы.

    Чтобы вода, стекающая с кровельного покрытия, не затекала в подкровельное пространство, а поступала сразу в желоб водосточной системы крыши, при укладке листов металлочерепицы формируется карнизный свес.  Чтобы выступающая часть листа со временем не провисла, необходимо при сооружении обрешетки вдоль карниза уложить доску с большим сечением, обычно, используется доска толщиной 50 мм.

    Кроме того, нужно будет сократить расстояние между первыми двумя элементами обрешетки на ширину карнизного свеса, обычно, это 5 см. В самых сложных участках кровли необходимо собирать сплошной настил обрешетки. К таким сложным узлам относят:

    • Углы внутренние – ендовы;
    • Места у вертикальных надстроек крыши, например, у дымоходных труб;
    • Места вокруг мансардных окон, если их установка предусмотрена проектом.

    Установка внутренних доборов

    Прежде чем начинать укладку основного покрытия, необходимо выполнить установку внутренних доборов.

    Установка карнизных планок

    Карнизная планка – это металлическая деталь с полимерным покрытием, которая устанавливается на карнизные торцы крыши. Назначение этих планок – защита торцов от попадания влаги, стекающей с кровли, поэтому эти детали иногда называют капельниками.

    Устанавливают планки по всей длине карниза, крепят саморезами, размещая винты с шагом 30 см. Одна планка имеет длину 2 метра, монтируют их с нахлестом шириной 10 см.

    Совет! Важно следить, чтобы планки были прикреплены к торцам плотно, чтобы в веретенную погоду они не создавали дополнительного шума.

    Устройство ендов

    Внутренние углы на кровле – это одно из наиболее уязвимых мест, поэтому устройство ендовы крыши из металлочерепицы необходимо производить с соблюдением всех правил технологии.

    • Внутренние планки ендовы представляют собой фасонные элементы, выполненные из металла с полимерным покрытием.
    • Элементы начинают устанавливать от угла карнизной планки по направлению верх. Нахлест между отдельными элементами должен составлять 20-30 см.
    • По боковые стороны внутренних планок ендовы устанавливается специальный уплотнитель.
    • Крепят внутренние планки саморезами, располагая их с шагом 30 см.
    • При выполнении укладки основного покрытия из металлочерепицы листы обрезаются на расстоянии 6-10 см от осевой линии внутренней планки ендовы.
    • При прикручивании листов металлочерепицы саморезы вкручивают на расстоянии 1,5 см от линии реза.
    • После укладки листов в ендовы устанавливают наружные планки, которые перекрывают места крепления.
    Обход вертикальных надстроек

    При укладке листов металлочерепицы вокруг труб прямоугольного сечения и других вертикальных надстроек используют планки примыкания и покрывающие фартуки – внутренние и наружные.

    • На вертикальные поверхности заводится гидроизоляция на высоту около 30 см.
    • В вертикальной стене выполнят штробы для установки внутренних планок примыкания.

    Совет! При установке планок рекомендуется использовать герметик.

    • Далее производится установка внутреннего покрывающего фартука.
    • При укладке листов, металлочерепицу обрезают над линией штамповки так, чтобы расстояние до стены вертикальной надстройки было не более 15 см.
    • После завершения укладки покрытия устанавливают наружные планки примыкания (без штробления) и наружные фартуки.

    Правила укладки листов

    • Схема укладки листов зависит от формы и размеров крыши. На прямоугольных скатах длиной до 4,5 метров используется однорядная укладка, на скатах большей длины листы укладывают в два ряда по горизонтали.
    • На скатах треугольной формы монтаж начинают от верхнего угла (от конька).
    • Перед тем, как закреплять листы на обрешетке, рекомендуется собрать блок из 3-4 листов, соединяя их между собой. Выровняв собранный блок, производят крепление листов к обрешетке.
    • Закончив укладку основного покрытия, нужно будет установить наружные доборы. К их числу относят коньковые элементы и ветровые планки.
    • Коньковые элементы устанавливают поверх покрытия, их назначение – замыкание верхних кромок основного покрытия на обоих скатах. Ширина полок коньковых элементов должна быть не менее 15 см, в противном случае, во время метели под покрытие может попадать снег.
    • При установке коньков под полки следует укладывать специальный уплотнитель. Фиксируются коньковые элементы длинными саморезами.
    • Фронтонные планки монтируются по торцам крыши. Они не только придают покрытию более эстетичный вид, закрывая края покрытия, но и защищает листы металлочерепицы от заворачивания ветром.

    Итак, устройство металочерепичной кровли – задача далеко непростая, но вполне решаемая. Изучив инструкции по работе с этим материалом, произвести монтаж покрытия кровли можно и самостоятельно, сэкономив средства на оплату труда профессиональных кровельщиков.

    okrovlenadom.ru

    Технология I-Strong Энержи. Узловые решения

    Узел 1. Межэтажное перекрытие

    Для межэтажного перекрытия используется стандартное решение «пирога» для деревянных двутавровых балок. На нижнюю полку двутавровых балок монтируется обрешетка из ламелей (полосок) OSB с шагом 600 мм, на полоски укладывается утеплитель. Сверху и снизу натягиваются пароизоляционные мембраны (для цокольного перекрытия снизу — гидроизоляционная, сверху — пароизоляционная). Непосредственно на мембрану сверху монтируются плиты (шпунтованная доска) чернового пола, далее чистовое покрытие. Снизу перекрытия подшивается потолок. В случае, если необходимо сделать обрешетку под потолком, например, для прокладки коммуникаций, то обрешетка монтируется непосредственно к двутавровым балкам.

    • Чистовое покрытие пола (паркет, ламинат, плитка со стяжкой и т.д.)
    • Черновой пол: плиты OSB-3, фанера, ЦСП, GreenBoard, ГСП
    • Пароизоляционная мембрана
    • Утепление/звукоизоляция
    • Лаги перекрытия (деревянные двутавровые балки)
    • Обрешетка/поддержка утеплителя на нижней полке двутавровых балок
    • Пароизоляционная мембрана
    • Подшив потолка и чистовая отделка потолка

    Узел 2. Опирание стропильной системы на мансардные стены

    Стропильная система опирается либо на обвязку стен, либо на брус мауэрлата. В первом случае, площадка опирания увеличивается при помощи деревянной призмы, а крепление происходит на усиленные уголки. Во втором — брус мауэрлата запиливается под нужным углом. В местах опирания стропила из двутавровых балок заполняются до полного сечения доской или плитами OSB.

    • Стеновая конструкция i-strong Венти
    • Деревянная опорная призма
    • Заполнение двутавровой балки до полного сечения
    • Стропила из двутавровых балок
    • Утепление
    • Лобовая доска
    • Двутавровые блок-балки
    • Подшив карнизных свесов

    Узел 3. Устройство кровли с покрытием металлочерепицей. Карниз.

    На стропила из двутавровых балок монтируется пленка гидроизоляционной кровельной мембраны по всей плоскости кровли. Торец кровли обрамляется металлическим капельником (7), мембрана заходит на капельник (7). На мембрану по всей длине стропильных ног устанавливается контробрешетка 40х40 (50х50) для создания вентзазора. Перпендикулярно контробрешетке монтируется обрешетка 25х100 мм с шагом равным шагу волны металлочерепицы. К обрешетке на карнизах крепятся крюки водосточной системы и второй капельник (9). Листы металлочерепицы монтируются снизу вверх с перехлестом в одну волну. Подшив потолка мансарды можно осуществлять непосредственно к двутавровым балкам.

    • Стропила из двутавровых балок
    • Утепление
    • Гидроизоляционная мембрана
    • Контробрешетка
    • Обрешетка
    • Металлочерепица
    • Капельник нижний
    • Водосточный крюк и желоб
    • Капельник верхний
    • Пароизоляционная мембрана
    • Подшив стропильной системы, чистовая отделка потолков

    Узел 4. Устройство кровли с покрытием металлочерепицей. Конек.

    Существует два способа монтажа стропильной системы из двутавровых балок на коньке — внахлест и встык. Более надежным и простым решением является монтаж внахлест, где стропила стягиваются между собой двумя шпильками. Обрешетка и контобрешетка не должны доходить до верхнего края стропил, оставляя возможность воздуху и влаге свободно выходить из подкровельного пространства. Между коньковым элементом и листами металлочерепицы обязательно устанавливается уплотнитель.

    • Стропила из двутавровых балок
    • Утепление
    • Гидроизоляционная мембрана
    • Контробрешетка
    • Обрешетка
    • Металлочерепица
    • Коньковый элемент
    • Пароизоляционная мембрана
    • Подшив стропильной системы, чистовая отделка потолков

    Узел 5. Устройство кровли с покрытием гибкой черепицей. Карниз.

    На стропила из двутавровых балок монтируется пленка гидроизоляционной кровельной мембраны по всей плоскости кровли. Торец кровли обрамляется металлическим капельником (9), мембрана заходит на капельник (9). На мембрану по всей длине стропильных ног устанавливается контробрешетка 40х40 (50х50) для создания вентзазора. Перпендикулярно контробрешетке монтируется обрешетка 25х100 мм с шагом 250-300 мм. К обрешетке на карнизах крепятся крюки водосточной системы и второй капельник (11). На обрешетку укладываются листы OSB-3 толщиной 9 мм. Поверх литов OSB расстилается подкладочный ковер. Гибкая черепица монтируется снизу вверх. Подшив потолка мансарды можно осуществлять непосредственно к двутавровым балкам.

    • Стропила из двутавровых балок
    • Утепление
    • Гидроизоляционная мембрана
    • Контробрешетка
    • Обрешетка
    • Обрешетка плитами OSB-3
    • Подкладочный ковер под гибкую черепицу
    • Гибкая черепица
    • Капельник нижний
    • Водосточный крюк и желоб
    • Капельник верхний
    • Пароизоляционная мембрана
    • Подшив стропильной системы, чистовая отделка потолков

    Узел 6. Устройство кровли с покрытием гибкой черепицей. Конек.

    В местах соединения на коньке деревянные двутавровые балки заполняются до полного сечения доской или плитами OSB. Обрешетка и контобрешетка не должны доходить до верхнего края стропил, оставляя возможность воздуху и влаге свободно выходить из подкровельного пространства. На конек устанавливается специальный элемент — коньковый аэратор, который защищает конек от попадания влаги.

    • Стропила из двутавровых балок
    • Утепление
    • Гидроизоляционная мембрана
    • Контробрешетка
    • Обрешетка
    • Обрешетка плитами OSB-3
    • Подкладочный ковер под гибкую черепицу
    • Гибкая черепица
    • Коньковый аэратор
    • Пароизоляционная мембрана
    • Подшив стропильной системы, чистовая отделка потолков

    Узел 7. Устройство эксплуатируемой кровли.

    При устройстве эксплуатируемой кровли на двутавровые балки (лаги) устанавливаются бруски разуклонки, которые прижимают гидроизоляционную подкровельную мембрану, а также задают уклон кровли. На них монтируется обрешетка с шагом 250 мм и плиты OSB-3 18 мм. На плитах расстилается гидроизоляция для плоских кровель (ПВХ мембрана). В случае эксплуатируемой кровли, на мембрану устанавливаются, но не прибиваются направляющие из бруска или специализированные регулируемые опоры, по которым устраивается покрытие.

    • Покрытие эксплуатируемой кровли (террасная доска)
    • Обрешетка под покрытие
    • Гидроизоляционная мембрана эксплуатируемой кровли
    • Обрешетка из OSB-3, фанеры, ЦСП
    • Обрешетка доской
    • Контробрешетка клиновидными направляющими для создания уклона
    • Ветровлагозащитная мембрана
    • Утеплитель
    • Двутавровые балки перекрытия
    • Обрешетка/поддержка утеплителя на нижней полке двутавровых балок
    • Пароизоляционная мембрана
    • Подшив потолка и чистовая отделка потолка

    стропил из досок сучков. Какими методами создают узлы крепления стропильной кровельной системы? Цены на металлические уголки

    Стропила и светильник — каркас крыши, несущий на себе всю тяжесть кровельного пирога, теплоизоляцию, снеговую нагрузку, поэтому они должны иметь высокую несущую способность, прочность. Идея использовать металлические стропила, чтобы конструкция крыши была более жесткой, не нова, но раньше ее применяли в основном для перекрытия промышленных или хозяйственных построек.Сейчас стропильный каркас и резак по металлу считается реальной альтернативой деревянным элементам кровли, если длина конька превышает 10 метров.

    Конструкция линий кровли крыши состоит из множества взаимосвязанных элементов, образующих фермы. Шаг, размер сечения между стропилами и другими опорами определяет расчет нагрузок, которым они подвергаются в процессе эксплуатации. Кровельный каркас выполняет следующие функции:

    1. Распределение нагрузки.Соединяемые между собой узлы, усиленные уголками, равномерно распределяют вес кровли, чего можно добиться с учетом снеговой нагрузки до 500-600 кг. Чем больше сечение стропил и меньше шаг между ними, тем большую несущую способность имеет конструкция.
    2. Придание наклона и формы. Стропила, расположенные под углом к ​​основанию кровли, образуют наклонную плоскость коньков, благодаря чему на поверхности кровли не скапливается снег и вода.
    3. Формирование основы для крепления рубероида.Крепление финишного покрытия кровельного пирога происходит к каркасу кровли. Формообразователь выступает в качестве основы для фиксации покрытия, равномерно распределяя его вес по стропильным балкам.

    Примечание! Какими должны быть все узлы, стропила и светильник конструкции кровли определяет инженерный расчет. Чтобы определить необходимую несущую способность каркаса, необходимо рассчитать общую нагрузку, которой он будет подвергаться. Для этого складывается вес рубероида, утеплителя, гидроизоляции, максимальная снеговая нагрузка с весом стропильной системы.

    Виды стропильных систем

    Самым распространенным материалом, из которого изготовлен светильник и стропила каркаса крыши, считается дерево. Однако если вес рубероида достаточно большой, а длина ската больше 6 метров, конструкция получается слишком массивной. Строителям приходится уменьшать шаг между быстрыми опорами, увеличивать их сечение, из-за чего узлы кровли приобретают большой вес, увеличивая нагрузку на фундамент.Разгрузить несущие стены и фундамент здания можно, используя более прочные, но легкие металлические стропила. По типу используемого материала различают следующие типы стационарных телефонов:

    • Деревянный. На стропила и просушку дерева возводят крышу, длина горки которой не превышает 7-10 метров. Крепление элементов каркаса между собой происходит при помощи саморезов, гвоздей или подвижных металлических элементов. Шаг между ног обычно бывает в пределах 50-80 см.
    • Металл. Металлический каркас кровли изготавливается из стального металлопроката с цинковым покрытием, не боится влаги. Стропила и светильник из этого материала легкие, прочные, поэтому шаг между ними можно увеличить до 1,5-2 метров. Крепление металлических изделий выполняется с помощью сварки или крепежа. Металлические кровельные узлы используются при длине ската от 10 метров.
    • Комбинированный. Стропильный каркас, сочетающий в себе металлические и деревянные сучки, называется комбинированным. Комбинация опорных элементов из дерева и оцинкованной стали позволяет изготавливать более дешевую конструкцию с высокой несущей способностью, увеличивая шаг между стропилами.

    Обратите внимание, что металлические и деревянные элементы каркаса не могут быть соединены между собой без прокладки из гидроизоляционного материала или антисептического препарата. Поскольку металл обладает высокой теплопроводностью, его соседство с деревом приводит к образованию конденсата и намотке стропил.

    Способы крепления

    Металлические стропила собирают в ферму треугольной, трапециевидной или арочной формы. Рамы рам прикреплены к внутренним ребрам жесткости, которые образуют углы, что значительно увеличивает несущую способность рамы.Такая система позволяет сделать шаг между стропилами больше, сделав расчет на опорные возможности каждой фермы. Монтаж металлических элементов каркаса крыши выполняется одним из следующих способов:

    1. Крепление сваркой. Если сварить детали стропильной системы на сварочном аппарате, можно получить жесткую конструкцию с высокой прочностью и несущей способностью. Если правильно рассчитать крышу, можно легко облегчить каркас и снизить нагрузку на фундамент конструкции.Недостатком этого метода является то, что сварку на специальном оборудовании может выполнять только профессионал.
    2. Крепление болтами. Крепление стропил с помощью крепежа позволяет выполнить менее жесткий монтаж. Такой способ сборки стропильного каркаса на основе металлических изделий применяется в частном домашнем хозяйстве, где длина коньков не превышает 10 метров. Отказ от сварки позволяет ускорить монтаж кровли.

    Опытные мастера делают расчет на то, что стропила выдерживают больший вес, чем деревянные, поэтому можно увеличить шаг между ними и уменьшить толщину сечения сечения.Более того, в строительных магазинах продаются готовые стропильные фермы, крепление которых производилось сваркой, подходящих для перекрытия конструктивной ширины построек.

    Преимущества

    Металлический рафтинг-каркас применяется для строительства крыш любой формы, любого объема с уклоном 1-2 градуса. В качестве материала, из которого изготавливаются стропила и балка, используются стальные уголки, круглые и прямоугольные трубы, латунные трубы. Чтобы правильно подобрать толщину элементов каркаса и выбрать шаг между ними, выполните расчет конструкции кровли, учитывающий постоянные и временные нагрузки, которые передаются на балки сплава в процессе эксплуатации.Рассмотрены преимущества стропильной системы из этого материала:

    • Пожарная безопасность. В отличие от деревянных, металлические балки каркаса не подвержены возгоранию, что увеличивает пожаробезопасность здания.
    • Простое обслуживание. Цинковое гальваническое покрытие, которым покрывают стальные уголки, защищает каркас крыши от коррозии в течение всего срока службы. Они, в отличие от деревянных, не требуют ежегодной обработки антисептиками.
    • Отъезд. Хотя металлоконструкции стоят довольно дорого, это считается экономически выгодным, так как крепление выполняется методом сварки, а отходы практически не имеют отходов.
    • Длительный срок службы. Если правильно произвести расчет нагрузок, кровельный каркас из металла прослужит более 100 лет, что превышает срок службы даже самых устойчивых кровельных покрытий.

    Профессиональные кровельщики считают, что для изготовления рафтингового каркаса крыши целесообразно использовать сварные металлоконструкции при длине ската от 10-12 метров. В этом случае основная задача — правильно рассчитать нагрузки, а затем определить шаг между ног в соответствии с климатическими характеристиками и свойствами рубероида.

    недостатки

    Несмотря на очевидные преимущества, металлические сплавные системы не являются самым популярным конструктивным решением в частном домостроении. Даже большой шаг между стропилами и разреженный каркас при дороговизне металла не может сделать конструкцию дешевле деревянной. К недостаткам металлических стропил считаются:

    1. Высокая теплопроводность. Металл имеет высокий коэффициент теплопроводности, поэтому стропила и образующие мосты холодные.С точки зрения энергоэффективности каркас из металла — не лучшее решение.
    2. Проблема транспортировки и монтажа. Выбирая металлическую стропильную систему, учтите, что переносить, поднимать на высоту и крепить длинные и тяжелые элементы сложнее, чем стропила из бруса стандартной длины.
    3. Сложность монтажа. Для подъема на высоту и закрепления ферм используется специальная техника, аренда или покупка которой стоит дорого.
    4. Деформация под действием высокой температуры.Хотя металл считается негорючим материалом, при пожаре он сильно деформируется, что обычно приводит к обрушению кровли.

    Чтобы определить, есть ли смысл использовать более дорогие элементы сплава из металлопродукции, необходимо произвести расчет каркаса крыши. Если длина конька превышает 10 метров, а нагрузка больше 450-600 кг, то установка металлического каркаса экономически целесообразна.

    Видеоинструкция

    В любом здании основными элементами, на которые выпадает максимальная нагрузка, является фундамент, стены и крыша.Качество монтажа кровли во многом зависит от того, выполнено устройство стропильной системы или нет. Если узлы крепления стропильной системы не соответствуют определенным требованиям, то без ремонтных работ такая кровля не прослужит минимальный срок эксплуатации.

    Требования к стропильной системе


    Стропильная система любой кровли должна соответствовать таким важным требованиям как:

    • Максимальная жесткость. Любой узел каркаса должен выдерживать нагрузку, не подвергаясь деформации или смещению.Полученный при устройстве стропильной системы треугольник должен обеспечивать жесткость конструкции, а также ее максимальную устойчивость;
    • Оптимальный вес. В зависимости от кровельного материала подбирается материал для стропил. Обычно выбирают деревянный брус, но для тяжелых кровель можно использовать и металлический.

      Важно! Чтобы предотвратить повреждение стропил, их гниение и образование грибка на древесине, ее обрабатывают антисептиком, а металлические конструкции — антикоррозийными составами.

    • Использованы высококачественные материалы.Древесина, используемая в качестве опор для сплава, не должна иметь трещин и сколов.

    Разновидности стропильных систем


    Крыша может быть оборудована одним из видов стропильной системы, которых всего два:

    • Стропила подвесные;
    • Стропила щелевые.

    Стропильная система подвесная



    Такая система оптимальна в случае откидной крыши, когда величина пролета между стенами составляет не более 6 метров, но при установке дополнительных элементов применима и для более широких вариантов проема.Нижним основанием для опоры служит мауэрлат, верхние части конструкции опираются друг на друга. Такая конструкция также содержит затяжку — необходимую для снятия нагрузки со стен из-за обжатия струны. Балки натяжные устанавливаются снизу стропильной балки и могут выполнять функции балок перекрытия.

    Внимание! Роль затяжки не обязательно может выполнять деревянный брус, это может быть перекрытие железобетонных конструкций, которым в некоторых домах оборудован верхний этаж.

    Если затяжка располагается над нижней частью стропильной системы, то она называется ригель. К важным моментам обустройства стропильной системы этого типа можно отнести:

    • Нельзя допускать, чтобы вздутие кровли приходилось на нижнюю часть стропильных ног, которые очерчиваются за пределами стен. В такой ситуации лучше всего использовать пленку (ширина раковины устанавливается в пределах одного метра). При таком расположении стропило будет опираться на мауэрлат.Сечение груди для фикера выбирается меньше, чем для стропил;
    • Для придания кровле дополнительной жесткости, предотвращения ее тентования и разрушения сильными порывами ветра к мауэрлату от конька прибивают к коньку ветровую доску;
    • При влажности материала, используемого для устройства стропильной системы, более 18% следует обеспечивать непроницаемость, которая вызовет постепенное высыхание древесины. Именно поэтому крепление следует осуществлять болтами или шурупами, а не гвоздями.

    Наклонная система



    Такое расположение применимо к крышам с расстоянием между стенами от 10 метров (максимум 16 метров). Уклон можно выполнять под любым углом, а внутри здания есть несущие стены или опорные колонны. Сверху для рафтинга основная опора — бег скунса, а внизу выполняется маурилалат. Опора для внутреннего прогона осуществляется либо внутренней стенкой, либо стойкой. Благодаря наличию только вертикального типа нагрузки отпадает необходимость в монтаже затяжки.

    При размахе 16 метров замену стержня конька производят на две боковые конструкции, опора для которых будет служить стойкой.

    Важно! Отсутствие изгибов стропильных ног обеспечивают такие узлы, как сажа и риглели.

    Особое внимание при устройстве кровли стропильной системой инженерного типа стоит обратить на такие нюансы:

    Особенности расчета стропильной системы костяной кровли показаны на видео:

    Основные узлы стропильных систем


    К основным узлам стропильной системы кровли можно отнести:

    • Стропила.Они выполняют функцию каркаса, обеспечивая опору для внутренних и внешних элементов кровли, а также служат основанием для прокладки коммуникаций;
    • Maurylalat. Это своеобразный кровельный фундамент, представляющий собой балку, на которую устанавливается вся конструкция. Выполняет важную функцию — равномерное распределение нагрузки на всю конструкцию;
    • Бег. Он предназначен для крепления ног сплава и может располагаться как сверху, так и сбоку;
    • Затяжка.Служит для крепления стропил внизу конструкции;
    • Откосы и стойки. Обеспечить максимально устойчивое расположение рафтинговых балок;
    • Konk. Место соединения кровельных стержней;
    • Подделки. Это продолжение стропильных ног, которыми иногда оснащают;
    • Ригель. Необходим для качественной и надежной поддержки несущих элементов;
    • Подоконник. Поперечный брус, необходимый для распределения нагрузки.

    Помимо перечисленных элементов, в проект включены узлы оконечной кровельной системы.Когда они выполняются, необходимо соблюдать определенные правила.

    Важно! Выполнять простое крепление основания к перекладине категорически не стоит, так как это может привести к полному разрушению стропильной системы.

    Следует использовать следующие типы приспособлений:

    • Упор на конец перекладины;
    • Зубы в упоре;
    • Зубья в шипе.

    Выбор количества зубьев следует подбирать в зависимости от наклона конька, а дополнительную надежность конструкции можно создать с помощью металлических уголков.

    Описание основных креплений для монтажа стропильной системы

    Если при строительстве дома использовалось оцилиндрованное бревно или брус, то создавать ароматы не нужно. Их производят либо на верхней планке, либо на стенке бревна. С этой целью на соединениях мауэрлата со стропилами применяют разные способы письма (а).

    Какие крепежи фиксируются стропилами по металлу:

    1. Таблички.
    2. Крепеж ЛК.
    3. Уголки.
    4. Кронштейны WW.
    5. Саморес.
    6. Разновидности уголка кр.
    7. Стяжка проволока.
    8. Лента монтажная перфорированная ТМ.
    9. Болты с гайками.
    10. Кронштейны WW.

    Если при соединении стропил мауэрлатом используются кронштейны, то их вставки на стропила не производятся, что способствует усилению несущей способности. Обычно кронштейны изготавливают из металла, причем металл оцинкован и имеет толщину 0,2 см. Кронштейны укрепляют гвоздями, анкерными болтами или шурупами.

    С помощью монтажного элемента ЛК можно создавать узлы крепления не только стропил с мауэрлатом, но и других различных элементов, составляющих конструктивную конструкцию. Крепеж LK крепится к дереву, как и кронштейны, и исключением будет использование анкерных типов болтов.

    Монтажная перфорированная лента позволяет усилить узлы соединения при возведении кровельных систем. Его используют не только для создания более прочных узлов, но и для усиления элементов для дополнительного использования с целью придания жесткости или прочности системе в целом.Перфорированную монтажную ленту крепят шурупами или гвоздями, поэтому ее используют для усиления конструкции стропильной системы любой кровли, целостность которой не будет нарушена.

    Используя уголки КР и их различные модификации, узлы крепления усилены так, чтобы они могли эффективно участвовать при соединении мауэрлата и стропил. Обеспечение соответствующей прочности узлов кровли допустимо при использовании уголков, что дает возможность повысить несущие характеристики конструкции кровли.

    Применение соединительных элементов из металла не связано с врезкой уголков в кровельную систему. Это не будет поводом для понижения несущей способности кровельной системы. Накладывать уголки для соединения можно с помощью шурупов или гвоздей, выступы которых напоминают ушки.

    Как узлы соединяются в скунсовой части?

    Существует три основных типа крепления коньковых частей кровельной системы:

    1. Подключение задания.
    2. Крепление на основе конькового хода.
    3. Скалинг Джек Вангест.

    Для крепления первым способом закрепите коньковую часть за верхний край под углом, который совпадает с углом крыши крыши. Затем он упирается в необходимое стропило, которое также следует обрезать под углом, но с противоположной стороны крыши. Для обрезки углов иногда используют специальный шаблон.

    Гвозди для соединения стропил под конек должны быть 150 мм и более, их нужно две штуки.Каждый гвоздь забивается в стропила в их верхней части под соответствующим углом. Острый конец гвоздя обычно входит в пазы стропа с противоположных сторон. Усиления стыка конька можно добиться, применив сбоку пластины из металла или деревянную накладку так, чтобы ее было достаточно натянуть болтами или гвоздями.

    Подключение вторым способом, то есть через лыжную трассу, связано с усилением сплава на коньках. Прогон — это одна из дополнительных опорных балок или брусонов, являющаяся опорой стропил.Он располагается параллельно коньку или мауэрлату. Метод отличается от предыдущего тем, что между стропилами проложена лыжная балка, которая срезается под углом, что является трудоемким процессом, поэтому этот метод применяется реже.

    Более распространен способ, который аналогичен первому, но отличается тем, что крепление осуществляется с помощью кронштейна, а метод соединения не применяется. Стропила должны соприкасаться с торцами, а не с боковыми поверхностями. Ступеньки стропил должны быть на болтах или шпильках, гвоздях.Это соединение применяется на практике многими мастерами.

    В целом, на мауэрлат можно установить стропила, создав конструкции стропильных систем кровли, являющиеся распорными или проваливающимися. Это определяет выбор соответствующего способа соединения мауэрлата и стропил, которые могут быть похожи на конек.

    Основные недостатки при установке сборки стропильной системы

    Проблема выбора способа крепления рафтинговой системы к конструкции сооружения очень актуальна при создании узлов крепления.Часто при создании узлов мауэрлат служит опорой для стропила. Монтаж мауэрлата Brous осуществляется «натянутым» с помощью анкерных болтов с усиленным убеждением жесткости.

    Возможный недостаток — независимая поясная лента, которая может привести к опрокидыванию мауэрлата и нарушению устойчивости системы кровельных линий. Крыша расшатывается, и она сползает. Из-за ошибочного размещения анкерных болтов или неправильно выполненных отверстий крепление уже малоэффективно.

    Если гайки закручивать болтами, узел крепления становится хрупким и подвергается сильному разрушению. Для создания узла крепления иногда используется скрутка проволоки.

    При возведении стропильной системы следует соблюдать безопасность составов.

    Например, если стропильная конструкция совмещена с перекрытием без учета несущей способности мансарды мансарды, то это наиболее опасный момент, который может привести к разрушению конструкции.

    При изменении затяжки на сборную балку перекрытия, предназначенную для гибки, применение сборных железобетонных балок должно быть эффективным за счет их жесткого закрепления в армированном поясе жесткости перекрытия, устраиваемом с помощью арматурного каркаса. Его ось должна идти в одном направлении с действующими силами.

    В то же время наличие недостатков в процессе создания стропильной системы, представляющей собой несущую деревянную конструкцию перекрытия, часто возникает из-за непонимания функций, выполняемых стяжкой и ригелем во всей кровельной системе.Затяжка отличается от reiguel тем, что она продольная, а балка — поперечная.

    Возведение стропильной системы связано с созданием дистанционной системы, работающей по принципу несоответствия по низу плоскостей, что происходит под действием не только собственного веса, но и нагрузки, приходящейся на линию. пересечение плоскостей, которые должны мешать поперечной балке, то есть затяжка.

    Приступая к работе с устройством кровли, следует выяснить все моменты, связанные с назначением тех или иных ошибок, возникающих при выполнении работ по устройству соло-системы. Устройство кровли связано с возможными трудностями и недостатками, не позволяющими достичь цели.

    Мауэрлат — один из основных элементов кровельной конструкции. Крепится к стропилам. От качественного создания стропильной конструкции зависит срок эксплуатации всей кровли.

    Основные способы опоры стропил

    На мауэрлате установлено несколько опорных технологий. Можно произвести жесткую фиксацию конструкции. Не допускает смещения стропильной стопы. Для этого воспользуйтесь вкладышем, благодаря которому предотвращается проскальзывание стропила в опорном месте, и металлическими уголками, исключающими возможность бокового смещения конструкции.

    Подвижное соединение стропильной ноги применяется в деревянных домах. Причем основным элементом его упора является верхний венец, а не мауэрлат.Чтобы не повредить кровлю, опорный узел делают максимально свободным. Для этого используют скользящую опору, которая при усадке бревно подвергается смещению направляющей на стопе.

    Узел раздвижной опоры может быть выполнен по другой технологии. В стропилах сделали, что надо подвести к верхней стойке. Для крепления балок допустимо использовать любой крепеж: кронштейны, гвозди или стальные пластины.

    Крепеж для монтажных работ

    Для качественного соединения узлов стропил с мауэрлатом потребуются такие материалы и инструменты, как:

    • сухой пруток;
    • досок;
    • топор;
    • ножовка по металлу;
    • молоток;
    • Рулетка
    • ;
    • отвес;
    • уровень;
    • Отвертка
    • ;
    • Дрель
    • ;
    • болгарский.

    Особое внимание следует обратить на наличие всех креплений. Крепление консолей балки происходит с помощью кронштейнов балки из оцинкованной стали, которые не снижают несущую способность конструкции. Кронштейны в балки врезать не нужно.

    Необходимо купить перфорированную монтажную ленту, которая укрепит узлы Мауролалат. С его помощью выполняется прочное соединение всех элементов конструкции. Лента тоже не врезается в балки.Для его надежной фиксации применяются гвозди и саморезы.

    Кроме скоб и перфорированной ленты, для выполнения надежной опоры необходимо приобрести стропила к мауэрлату:

    • соединители стержневые универсальные;
    • крепеж для стропил;
    • ипотечных поддержки;
    • Катанка
    • ;
    • стальных уголков;
    • крепежные стеллажи;
    • Саморез
    • ;
    • гвоздей;
    • скоб;
    • тарелок;
    • гвоздей оцинкованные;
    • шпильки с шайбами ​​и гайками;
    • анкерных болтов.

    Создание конька и установка низа сплава

    Монтажные работы начинаются со скунсовой части кровельной конструкции. Монтаж стропил может осуществляться одним из трех способов:

    Конструкция домкрата предполагает распил верхней части стропила. Делается это под углом, равным уклону кровельного ската. На коньке стоит пара ступней. Чтобы получить такой же опорный узел, следует использовать элементы Мауролалат по готовому шаблону.

    Особенностью крепления стропил на прогоне является наличие скунсовой балки.Такой вариант обустройства мауэрлата отличается повышенной надежностью. Но часто такая система опорных стропил предполагает установку дополнительных опорных конструкций, что снизит функциональность мансарды. Естественно, для небольших крыш такой способ не подходит.

    Технология крепления рафтов Ванцлеста во многом аналогична их установке на коньках бега. Основное отличие состоит в том, что верхние части ножек имеют место. Это приводит к сильной конструкции конструкции, так как шпильки удерживают сразу два элемента.

    Соединение нижних концов стропил выполняется в зависимости от материала конструкции стен. При наличии деревянного домостроения верхушка стены может выступать опорным элементом. Если при строительстве дома использовались пеноблоки (или газобетон), то опора стропила производилась на мауэрлате.

    Устройство железобетонного пояса — оптимальное решение в случае использования кладочных строительных материалов.Такая технология не предусматривает создания каких-либо способов крепления стропильной системы. Вертикально расположенные анкерные болты выступают как элементы крепления. Главное, чтобы при заливке бетонного раствора стойки располагались строго вертикально.

    Соединение балок и мауэрлата

    После закрепления верхней и нижней части стропила их следует закрепить на балках. Понятно, что соединить стропила балкой можно просто гвоздями. Но это не лучшее решение.Такое крепление будет не максимально надежным. Для предотвращения проскальзывания всех элементов фиксация стропильной конструкции к балкам происходит с помощью соединений «шип» и «зуб».

    При наличии крутого ската крыши (более 35º) технологии с одиночным зубом не существует. В нижней части стропила делается зуб с шипом. Гнезда, созданные в балке, должны иметь глубину на уровне 30% толщины балки. Устройство стропильных соединений выполняется на расстоянии 0.3-0,4 м от крайней части балки. Это предотвращает появление сколов балок в результате большой нагрузки от давления ног.

    При регулировке кровли с наклоном до 35º комплект стропил производится путем расширения площади сопряжения основных элементов конструкции. Обычно быстрая нога перекрывается балкой. Для этого в стропильной ноге вырезают отверстия под два зубца:

    • шип с упором;
    • другой упор.

    Глубина капельницы при креплении стропил к балке не превышает 30% толщины балки.

    Более качественные соединения можно получить, если использовать болты или хомуты. Такая технология предполагает использование проволочных петель, с помощью которых узел крепится к анкерным болтам, расположенным в стене стены.

    Вариант на Маурилалате — самый распространенный вариант крепления низа стропила. В стропильной ноге делается вырез такого размера, чтобы его можно было без проблем надеть на мауэрлат.Иначе во время эксплуатации кровли может произойти перекладина.

    В некоторых случаях мауэрлат следует «оборудовать» обратной выемкой. Это зависит от дерева, из которого изготовлен брус. Если для его изготовления использовалась древесина твердых пород, то делается прорезь, которая в сочетании со стропой стропила будет создавать запорный элемент. При изготовлении бруса хвойного дерева вырез не потребуется, так как это приведет к ослаблению конструкции.

    Самый приемлемый вариант мауэрлата — это жесткое сопряжение стропильной системы.

    Данная технология может быть реализована одним из двух способов:

    • с помощью приточных прутков и уголков из металла;
    • по устройству, опоры на стропила.

    Первый вариант заключается в том, что для размещения стропила к мауэрлату используется эталонный брус. Делает жесткую опору для стропильной стопы. Надежная фиксация конструкции осуществляется металлическими уголками. Это предотвращает перекрестную смену конструкции.

    Второй вариант более популярен.Для крепежа используются гвозди, которые направляются друг к другу и забиваются под углом. Два забитых гвоздя перекрещиваются. После этого забивают еще один гвоздь. Третий гвоздь должен располагаться вертикально. Скрепляемый узел будет характеризоваться максимальной жесткостью, если сделать дополнительное крепление катанкой.

    В начале планировки мансардной крыши выбирается стропильная система, выполняющая роль опорной конструкции. Требуемый тип стропильной системы определяется исходя из типа кровли.

    В зависимости от выбранной системы это могут быть деревянные бруски, используемые в качестве кровельного каркаса, которые ограничивают композитные строительные материалы всей конструкции, или определенные элементы, образующие опоры, называемые быстрыми опорами. Перед началом работ деревянные детали пропитывают специальными составами, защищающими кровлю от возгорания и гниения. От качества выполнения этой процедуры зависит долговечность кровли.

    Разновидности стропильных систем и устройство их узлов

    Стропильная система делится на два основных типа: Токовая и.Поскольку составные узлы в каждой из систем имеют разные характеристики, выбирается определенный тип стропил, исходя из свойств предпочтительной крыши, включая ее архитектурные особенности.

    Основные факторы при выборе желаемого типа системы:

    • общий функционал крыши;
    • сила давления кровельных материалов для строительства;
    • распространенность и повторяемость атмосферных осадков на территории, где расположен дом.

    Подвесной тип не имеет опор, расположенных в промежутках. По этой причине возникает армированное пространство, передаваемое на стены конструкции по горизонтали. Для снижения этого показателя в опорный узел вводится протяженный элемент из дерева или металла, предназначенный для совмещения стропильных ног. Таким образом, узлы подвесных стропил приобретают форму треугольника. Вытянутый элемент размещается внизу ножек, он выполняет функцию перекладины (чаще всего используется в бартальных конструкциях кровли) и работает на изгиб и сжатие.От высоты вытянутого элемента зависит прочность соединения опор с основанием.

    Стропила городского типа часто ставят в зданиях, где есть центральная опорная колонна или несущая стена. Стропила опирается на конечности в сторонах конструкции, а центральная часть приходится на колонну или другую опору внутри дома. Такой конструктор рассчитан на гибкое функционирование. Опоры Curvas создают меньшую нагрузку на компоненты конструкции, поэтому их установка не так трудоемка, как в случае подвесных рафилов.К тому же не требует больших материальных затрат.

    Также существуют варианты устройства крыш, сочетающие оба типа стропил. При этом каждый вид чередуется, то есть зоны без несущих стен оборудуют подвесными стропилами, а участки с необходимыми опорами — перегородками.

    Грамотное устройство стропильной системы

    Основным фактором высокой прочности кровли будущего здания является грамотное расположение всех узлов и опорных точек.

    В случае городских стропил для мансардной крыши предполагается не менее 3-х реперных точек. Это значение может измениться, если величина пролета превышает стандартные нормы. Например, если величина пролета не более 10 м, потребуется всего одна дополнительная опора.

    Сцепка подвесной опоры собирается в зависимости от размера пролета. На малых пролетах вытянутый элемент чаще всего заменяют на ригель. При больших размерах пролета сохраняются вытянутые элементы, а опоры идут гнутся.

    Таким образом, удары навесного типа могут иметь следующие отличия в размерах пролета:

    Рисунок 1. Схема устройства Маузерата.

    1. 9 мес. Опоры необходимо держать с помощью деревянного бруса, установленного перпендикулярно мансардному этажу. В зоне основания его укрепляют скобами, а вытянутые элементы прикрепляют к специальным зажимам.
    2. 13 г. Крепление осуществляется с помощью помпы, верх которой опирается на основание, а нижняя часть — на перпендикулярную штангу.Расстояние между опорами не должно быть более 5,5 м.
    3. 17 м. Основание необходимо наращивать специальными приспособлениями. Для голенищ используется конструкция шпрегеля: к двум деревянным брускам крепятся вытянутые элементы, между ними монтируется ригель.

    Способы крепления узлов

    Вне зависимости от того, требуется ли существующая стропильная система или ее возведение с нуля, при креплении ее узлов необходимо соблюдать определенный свод правил.

    Прежде всего, следует избегать простейшего крепления перекладины и основания опоры, так как это может иметь разрушительные последствия для всей кровельной системы.

    Рисунок 2. Крепление рафтовой ноги к мауэрлату.

    Другими словами, из-за нагрузки, создаваемой строительными материалами или атмосферными осадками, концы опор срываются, и система подошвы повреждается. Это приводит к его полному обрушению. Чтобы не допустить такого исхода, необходимо повысить надежность этих узлов.Это достигается с помощью следующих типов приспособлений:

    • зубьев в шипе;
    • очагов зубов;
    • упор на конец перекладины.

    В зависимости от наклона можно использовать один или два зубца. Для повышения надежности соединения можно создать дополнительный крепеж с металлическим уголком.

    Узлы крепления кровельной обрешетки

    Основными узлами крепления стропильной системы являются:

    Застежка-узелок-мальчик

    Рисунок 3.Схема конькового соединения стропильной системы.

    В стропильной подошве зубцы выполнены в шипе, а в перекладине прорезана выемка, что соответствует срезанным зубьям. При этом гнездо должно занимать не более 30% всей толщины перекладины.

    Если при строительстве кровли используются легкие материалы, а ее уклон менее 35 °, основания опор размещают так, чтобы их площадь упора была значительно больше балки.Этого можно добиться, применив вставку с двумя зубцами по 2 шипа, фокусировкой (с шипом или без), а также двумя шипами в замке.

    Системные узлы крепятся либо к метамам с помощью металлических уголков, либо к деревянным стержням, накладкам и шипам.

    Узел крепления мауэрлата

    Существует 2 технологии опор крепежа мауэрлата: жесткая и скользящая (рис. 1).

    В первом случае между стропилами и мауэрлатом устанавливается прочное соединение без возможности проскальзывания, прогиба и выскакивания.Это достигается размещением специальных уголков с опорной планкой. Сформированный узел должен быть выполнен из надежной проволоки с фурнитурой. Ногти забиваются под определенным наклоном в сторону, так что у мауэрлата они находятся в перекрещенном состоянии. Последний гвоздь прибивается вертикально. Этот метод самый популярный.

    Во втором случае крепление осуществляется с помощью специального механизма, допускающего конкретный элемент (в этом случае стропила перемещается в нужном направлении (рис. 2).

    Для создания такого компаунда потребуется выполнить вставки на опорах, а затем уложить их на Маурилалат.Как и в предыдущем случае, обе части узла закрепляют с помощью двух скрещенных гвоздей и одного вертикального сверху. Доски мауэрлата фиксируются металлическими скобами. После этого опорная база освобождается от стены и крепится с помощью пластин и салазок. Таким образом, упор идет на мауэрлат, но все составляющие стропильной системы могут двигаться в допустимых пределах.

    Этот метод чаще всего используется при строительстве кровельной системы деревянных построек (бревна, бревенчатые дома), для которой характерно образование отложений.Стоит помнить, что при жестком креплении велика вероятность повреждения стен конструкции.

    Узел крепления скунов

    Такой узел можно создать двумя способами: домкратом и брезентом (рис. 3).

    Первый метод подразумевает обрезку верхних частей опор под таким же наклоном, что и угол крыши. Их пьют в противоположные подставки, которые тоже нужно разрезать. Крепление создается с помощью двух гвоздей (150 мм), забиваемых сверху под определенным углом, чтобы они правильно располагались внутри каждого стропила.Для повышения надежности швы между опорами заделывают деревянными пластинами или металлическими пластинами.

    Второй способ наиболее популярен. От первого способа отличается способ его стыковки. При этом опоры соединяются не концами, а боковыми частями, после чего фиксируются на болтах.

    В начале планировки мансардной крыши выбирается стропильная система, выполняющая роль опорной конструкции. Требуемый тип стропильной системы определяется исходя из типа кровли.

    В зависимости от выбранной системы это могут быть деревянные бруски, используемые в качестве кровельного каркаса, которые ограничивают композитные строительные материалы всей конструкции, или определенные элементы, образующие опоры, называемые быстрыми опорами. Перед началом работ деревянные детали пропитывают специальными составами, защищающими кровлю от возгорания и гниения. От качества выполнения этой процедуры зависит долговечность кровли.

    Разновидности стропильных систем и устройство их узлов

    Стропильная система делится на два основных типа: Токовая и.Поскольку составные узлы в каждой из систем имеют разные характеристики, выбирается определенный тип стропил, исходя из свойств предпочтительной крыши, включая ее архитектурные особенности.

    Основные факторы при выборе желаемого типа системы:

    • общий функционал крыши;
    • сила давления кровельных материалов для строительства;
    • распространенность и повторяемость атмосферных осадков на территории, где расположен дом.

    Подвесной тип не имеет опор, расположенных в промежутках. По этой причине возникает армированное пространство, передаваемое на стены конструкции по горизонтали. Для снижения этого показателя в опорный узел вводится протяженный элемент из дерева или металла, предназначенный для совмещения стропильных ног. Таким образом, узлы подвесных стропил приобретают форму треугольника. Вытянутый элемент размещается внизу ножек, он выполняет функцию перекладины (чаще всего используется в бартальных конструкциях кровли) и работает на изгиб и сжатие.От высоты вытянутого элемента зависит прочность соединения опор с основанием.

    Стропила городского типа часто ставят в зданиях, где есть центральная опорная колонна или несущая стена. Стропила опирается на конечности в сторонах конструкции, а центральная часть приходится на колонну или другую опору внутри дома. Такой конструктор рассчитан на гибкое функционирование. Опоры Curvas создают меньшую нагрузку на компоненты конструкции, поэтому их установка не так трудоемка, как в случае подвесных рафилов.К тому же не требует больших материальных затрат.

    Также существуют варианты устройства крыш, сочетающие оба типа стропил. При этом каждый вид чередуется, то есть зоны без несущих стен оборудуют подвесными стропилами, а участки с необходимыми опорами — перегородками.

    Грамотное устройство стропильной системы

    Основным фактором высокой прочности кровли будущего здания является грамотное расположение всех узлов и опорных точек.

    В случае городских стропил для мансардной крыши предполагается не менее 3-х реперных точек. Это значение может измениться, если величина пролета превышает стандартные нормы. Например, если величина пролета не более 10 м, потребуется всего одна дополнительная опора.

    Сцепка подвесной опоры собирается в зависимости от размера пролета. На малых пролетах вытянутый элемент чаще всего заменяют на ригель. При больших размерах пролета сохраняются вытянутые элементы, а опоры идут гнутся.

    Таким образом, удары навесного типа могут иметь следующие отличия в размерах пролета:

    Рисунок 1. Схема устройства Маузерата.

    1. 9 мес. Опоры необходимо держать с помощью деревянного бруса, установленного перпендикулярно мансардному этажу. В зоне основания его укрепляют скобами, а вытянутые элементы прикрепляют к специальным зажимам.
    2. 13 г. Крепление осуществляется с помощью помпы, верх которой опирается на основание, а нижняя часть — на перпендикулярную штангу.Расстояние между опорами не должно быть более 5,5 м.
    3. 17 м. Основание необходимо наращивать специальными приспособлениями. Для голенищ используется конструкция шпрегеля: к двум деревянным брускам крепятся вытянутые элементы, между ними монтируется ригель.

    Способы крепления узлов

    Вне зависимости от того, требуется ли существующая стропильная система или ее возведение с нуля, при креплении ее узлов необходимо соблюдать определенный свод правил.

    Прежде всего, следует избегать простейшего крепления перекладины и основания опоры, так как это может иметь разрушительные последствия для всей кровельной системы.

    Рисунок 2. Крепление рафтовой ноги к мауэрлату.

    Другими словами, из-за нагрузки, создаваемой строительными материалами или атмосферными осадками, концы опор срываются, и система подошвы повреждается. Это приводит к его полному обрушению. Чтобы не допустить такого исхода, необходимо повысить надежность этих узлов.Это достигается с помощью следующих типов приспособлений:

    • зубьев в шипе;
    • очагов зубов;
    • упор на конец перекладины.

    В зависимости от наклона можно использовать один или два зубца. Для повышения надежности соединения можно создать дополнительный крепеж с металлическим уголком.

    Узлы крепления кровельной обрешетки

    Основными узлами крепления стропильной системы являются:

    Застежка-узелок-мальчик

    Рисунок 3.Схема конькового соединения стропильной системы.

    В стропильной подошве зубцы выполнены в шипе, а в перекладине прорезана выемка, что соответствует срезанным зубьям. При этом гнездо должно занимать не более 30% всей толщины перекладины.

    Если при строительстве кровли используются легкие материалы, а ее уклон менее 35 °, основания опор размещают так, чтобы их площадь упора была значительно больше балки.Этого можно добиться, применив вставку с двумя зубцами по 2 шипа, фокусировкой (с шипом или без), а также двумя шипами в замке.

    Системные узлы крепятся либо к метамам с помощью металлических уголков, либо к деревянным стержням, накладкам и шипам.

    Узел крепления мауэрлата

    Существует 2 технологии опор крепежа мауэрлата: жесткая и скользящая (рис. 1).

    В первом случае между стропилами и мауэрлатом устанавливается прочное соединение без возможности проскальзывания, прогиба и выскакивания.Это достигается размещением специальных уголков с опорной планкой. Сформированный узел должен быть выполнен из надежной проволоки с фурнитурой. Ногти забиваются под определенным наклоном в сторону, так что у мауэрлата они находятся в перекрещенном состоянии. Последний гвоздь прибивается вертикально. Этот метод самый популярный.

    Во втором случае крепление осуществляется с помощью специального механизма, допускающего конкретный элемент (в этом случае стропила перемещается в нужном направлении (рис. 2).

    Для создания такого компаунда потребуется выполнить вставки на опорах, а затем уложить их на Маурилалат.Как и в предыдущем случае, обе части узла закрепляют с помощью двух скрещенных гвоздей и одного вертикального сверху. Доски мауэрлата фиксируются металлическими скобами. После этого опорная база освобождается от стены и крепится с помощью пластин и салазок. Таким образом, упор идет на мауэрлат, но все составляющие стропильной системы могут двигаться в допустимых пределах.

    Этот метод чаще всего используется при строительстве кровельной системы деревянных построек (бревна, бревенчатые дома), для которой характерно образование отложений.Стоит помнить, что при жестком креплении велика вероятность повреждения стен конструкции.

    Узел крепления скунов

    Такой узел можно создать двумя способами: домкратом и брезентом (рис. 3).

    Первый метод подразумевает обрезку верхних частей опор под таким же наклоном, что и угол крыши. Их пьют в противоположные подставки, которые тоже нужно разрезать. Крепление создается с помощью двух гвоздей (150 мм), забиваемых сверху под определенным углом, чтобы они правильно располагались внутри каждого стропила.Для повышения надежности швы между опорами заделывают деревянными пластинами или металлическими пластинами.

    Второй способ наиболее популярен. От первого способа отличается способ его стыковки. При этом опоры соединяются не концами, а боковыми частями, после чего фиксируются на болтах.

    Можно ли выделить в крыше какую-нибудь основную часть? Вряд ли получится, так как здесь каждый элемент выполняет свою функцию. Например, стропила — это часть крыши с коньком, которую можно назвать каркасом.Именно на них будет укладываться рубероид, монтировать остальные элементы. Именно от того, как будет собрана и установлена ​​сплошная система, будет зависеть окончательная форма кровли. Но если работы по созданию крыши выполняются самостоятельно, как закрепить стропила? На самом деле это довольно сложный этап работ, и даже от прочности и надежности будет зависеть и даже геометрическая правильность кровли.

    Система рафтинга представляет собой каркас крыши со стержнями, собранными непосредственно из самих стропильных ног, а также из Мауролалата и скейт-перекладины.Мауэрлат — эталонный брус, который располагается по периметру верхней части стен дома, а лыжное колесо устанавливается непосредственно наверху крыши в месте соединения двух противостоящих рафтинговых опор под углом. происходит.

    Проектирование стропильной системы — важная задача, во время которой нужно правильно рассчитать ветровые и снеговые нагрузки, которые будут на кровле, а также учесть другие параметры. Первые показатели будут зависеть от климатического региона, в котором будет расположен объект.Далее на основании полученных данных рассчитывается толщина стен (несущих) дома, а также качество и тип материала самой кровли, рассчитывается угол наклона ее коньков и другие точки.

    Внимание! Недостатки и допущенные при проектировании ошибки могут отрицательно сказаться на качестве кровли. В некоторых случаях они могут привести к быстрому обрушению или разрушению кровли.

    В состав стропильной системы могут входить сами стропила, стяжки, которые будут располагаться между ними, прогоны, дополнительные опоры — так называемые подкладочные ноги — и другие элементы.Собранная система сплава обычно строится на том же мауэрлате или на балках перекрытия. Мауэрлат помогает равномерно распределить нагрузку по периметру стен. В этом главное отличие данного способа крепления. Если крепить стропильную систему на балках перекрытий, то есть без установки мауэрлата, основная нагрузка будет приходиться на точки крепления, а не распределяться равномерно по всем стенам.

    На заметку! Последний вариант не подходит, если стены сделаны из кирпича, который со временем начнет разрушаться в местах, испытывающих максимальную нагрузку.Но для деревянного сруба такой способ вполне подойдет.

    Таблица. Зависимость сечения стропильных ног от их длины и шага.

    Шаг, см / длина, см 300 350 400 450 500 550 600
    60 4×15 4×17,5 5×15 5×15 5×17.5 5×20 5×20
    90 5×15 5×17,5 5×20 7,5×17,5 7,5×17,5 7,5×20 7,5×20
    110 7,5×12,5 7,5×15 7,5×17,5 7,5×17,5 7,5×20 7,5×20 10×20
    140 7,5×15 7,5×17,5 7,5×20 7,5×20 7.5×20 10×20 10×20
    175 10×15 7,5×20 7,5×20 10×20 10×20 10×25 10×25
    215 10×15 10×17,5 10×20 10×20 10×25 10×25

    Система рафтинга — каркас крыши дома, который несет на себе и равномерно распределяет вес кровельного пирога, иногда отдавая до 500 кг / м2.Надежность этого своеобразного внешнего вида зависит от трех факторов: точности расчета, исходя из которого выбирается количество и сечение опорных элементов, материала, из которого он изготовлен, а также правильности технологии крепления. . Зная, как правильно закрепить стропила, можно значительно повысить несущую способность каркаса, сделав его более прочным и надежным. Ошибки монтажа, наоборот, приводят к ощутимой потере прочности и деформациям кровли.В этой статье мы расскажем об основных видах и способах крепления, с помощью которых можно качественно установить стропила своими руками.

    Линии крыши дома — система соединенных между собой опорных элементов из дерева или металла, которые придают конструкции форму, перекос и равномерно распределяют ее вес между несущими стенами. Его основная составляющая — стропильные ноги, которые устанавливаются под углом балок, которые попарно соединяются по откосу, образуя в верхней точке коня.Существует две основных разновидности стропил:

    .
    • Крышка. Щелевыми стропилами называют опорные элементы, имеющие в конструкциях кровли две точки опоры — на лыжной трассе и на Маурилаляте. Быстрая система этого типа используется в конструкциях, имеющих внутри одну или несколько несущих стен, которые могут быть «подвешенными» стропилами. Такое крепление стропил позволяет их разгрузить с помощью дополнительных вертикальных опор.
    • Подвешивание. Подвесными элементами называют элементы, имеющие только одну точку опоры, которая находится там, где стропила крепятся к стене или мауэрлату.Быстрая система подвесного типа испытывает нагрузку не только на изгиб, но и на капание, поэтому она усилена горизонтальными компенсирующими элементами (риглелями, затяжками, схватками).

    Примечание! Большинство наиболее популярных стропильных систем крепятся стропилами к мауэрлату. Мауэрлатом называют массивный брус или брус сечением 150х150 мм или 200х200 мм, уложенный вдоль несущих стен конструкции, на которые в дальнейшем будут опираться рафтовые опоры. Смягчает давление на стены дома, а также равномерно распределяет вес кровельного пирога.Прикрепите мауэрлат к ремню верхней стенки с помощью анкерных болтов или закопанной металлической щепы.

    Основные соединительные узлы

    Каркас сплава называется системой, потому что все его элементы тесно взаимосвязаны и закреплены, в результате чего конструкция крыши приобретает устойчивость, жесткость и высокую несущую способность. Каждый узел соединения между своими частями — уязвимое место, которое легко деформируется под нагрузкой, поэтому все крепления должны выполняться строго по технологии.Опытные мастера выделяют в конструкции кровли виды соединений:

    .
    1. Крепление к брусу конька. Этот соединительный узел характерен только для револьверных рафтинговых систем, в которых верхняя часть рафтинговой ноги опирается на лыжную трассу, закрепленную на вертикальных стойках. Крепление к нему стропила можно производить при помощи металлических накладок, гвоздей или скользящих застежек-бегунков.
    2. Крепление к мауэрлату. Самым главным крепежным элементом стропильного каркаса является место соединения мауэрлата бруза с быстрыми ножками.Стропила тележки на нем можно использовать с гвоздями, металлическими уголками или деревянными брусками.
    3. Соединения сплавляются между собой. Для удлинения стропильных ног, если длина конька превышает стандартную длину пиломатериала, их собирают из нескольких элементов, соединенных между собой при помощи гвоздей, клея или металлических накладок.
    4. Соединение рафтинговых опор со вспомогательными опорными элементами. В конструкции стропильного каркаса стропила могут соединяться натягом, ригелем или трубопроводом для увеличения жесткости, прочности и несущей способности.

    Обратите внимание, что любые промытые для крепления стропил к балкам, мауэрлату или другим конструктивным каркасам каркаса приводят к снижению их прочности, поэтому опытные мастера рекомендуют соединять их между собой с помощью уголков и подкладок.

    Способы крепления

    Решая вопрос, как крепить стропила к мауэрлату или беговой дорожке конька, необходимо правильно подобрать крепежную фурнитуру. На современном строительном рынке огромный ассортимент разнообразного дизайна и фурнитуры.Основными критериями выбора крепежа являются материал, из которого изготовлены стропила, их сечение, а также вид нагрузки, которой они подвергаются. Существуют следующие способы крепления стропил:


    Опытные мастера считают, что наиболее надежным способом крепления стропила является использование металлических уголков, которые прочно соединяют между собой деревянные элементы, жестко фиксируя угол между ними. Уголок, перекрывающий стык стропильной стопы и коньковой планки или мауэрлата, служит своеобразным пространством между ними.

    Разновидности крепежа

    Дерево — натуральный материал, который в процессе выравнивания влажности и высыхания дает значительную усадку, из-за чего изменяются линейные размеры конструкции. Именно поэтому опытные мастера рекомендуют возводить крышу для брущеров и бревенчатых домов через год после постройки, когда процесс усадки переходит из пассивной фазы. Если жестко закрепить элементы деревянного каркаса, то после высыхания кровля дома может деформироваться.Поэтому для соединения стропил используются следующие виды крепежа:


    Интересно, что существует несколько вариантов сочетания мобильных и фиксированных узлов подключения. Наиболее распространены стропильные системы с одним жестким и двумя скользящими креплениями, которые обеспечивают достаточную подвижность при высокой прочности и жесткости конструкции.

    Виды крепежа

    Среди опытных кровельщиков не травят споры, эффективнее выполняя крепление стропила к балкам перекрытия и мауэрлата.Однако в большинстве случаев загвоздка в том, что в этих условиях практичнее использовать — гвозди или саморезы. Оба этих элемента крепления имеют свои достоинства и недостатки:

    • Гвозди хороши тем, что для их забивания нужен только молоток, который есть на каждой ферме. Однако некоторые мастера жалуются на то, что вручную слишком долго забивают их. Стоит напомнить, что для крепления стропила используются специальные зубчатые гвозди, которые надежно соединяются с деревом.
    • Для сборки стропильного каркаса используются саморезы оцинкованные, которые не боятся коррозии. За счет резьбы они прочно ввинчиваются в толщу дерева, надежно фиксируя элементы между собой. Быстро и удобно прикрутите их с помощью переносной отвертки. Минус этого вида крепежа в том, что при демонтаже снимайте саморезы с дерева надолго и энергично.

    Большинство опытных кровельщиков сходятся на том, что для крепления стропильных ног лучше использовать оцинкованные гвозди, длина которых на 5-3 мм больше толщины пиломатериала.Правильно подобранный крепеж — залог качественной и долговременной фиксации каркаса крыши, не подверженного ни механическим воздействиям, ни ветровой нагрузке.

    Видеоинструкция

    7 распространенных проблем, которые могут повлиять на металлическую крышу

    Ни один продукт в мире не идеален, независимо от того, сколько денег он стоит или насколько хорошо о нем заботятся. Вы можете оказаться в удачной ситуации, когда с приобретенным вами товаром ничего не случится, или вы можете столкнуться с одной или несколькими проблемами в любой момент времени.Все зависит от обстоятельств. Металлическая кровля ничем не отличается.

    Хотя есть переменные, влияющие на проблемы, которые могут возникнуть с металлической кровельной системой, иногда просто происходят вещи, неподвластные человеческому контролю. Возможно, это не тот ответ, который вы ищете, но просто знайте, что с металлической кровлей, как правило, меньше долгосрочных проблем, чем с битумной черепицей или бетонной черепицей.

    Мы в Sheffield Metals считаем важным информировать потребителей о потенциальных общих проблемах с металлической крышей, которые могут очень легко возникнуть или не произойти.В этой статье мы обсудим:

    • Семь основных проблем, которые могут возникнуть с металлической крышей
    • Возможные пути и методы решения или предотвращения проблемы
    • Важные соображения, которые следует учитывать при этом, помогут обойти некоторые проблемы

    Топ-7 наиболее распространенных проблем с металлической кровлей

    # 1: Масленка

    Согласно Ассоциации металлических конструкций, масленка определяется как:

    «Видимая волнистость на плоских участках металлической кровли и металлических стеновых панелей.С технической точки зрения масленка в консервных банках называется эластичным короблением (более известным как «сморщивание под напряжением»). Это может произойти в металлических панелях любого типа: из стали, алюминия, цинка или меди ».

    Для ясности, масленка — неотъемлемая характеристика почти всех металлических крыш / стен. Думайте о консервировании как о металле в металлической системе со стоячим швом, который перенапрягается и не может удерживать плоскую форму, из-за чего металл поддается и создает видимые волны. Масляные консервы — одна из самых актуальных тем для металлических кровель, потому что их бывает сложно определить и измерить.Существует ряд причин, по которым может происходить консервирование масел, в том числе:

    • Избыточное производство — например, чрезмерное давление во время наматывания металла
    • Частые напряжения в результате продольной резки (резки) рулонов и профилирования панелей
    • Недостаточное пространство, выделенное для тепловое расширение и сжатие панелей
    • Изменения первоначальной формы конструкции, которые вызывают растяжение или перемещение панелей
    • Неправильное использование, обращение и хранение установщиками
      • Например, если панель не установлена ​​в соответствии с указанными размерами
      • Подрядчики всегда должны следовать стандартным отраслевым инструкциям производителя по установке

    К счастью, есть способы снизить вероятность консервирования масел, некоторые из которых включают:

    • Покупка более толстого металла
    • Использование профиля с ребристыми роликами для разделения плоского пространства на панели
    • Выбор глянцевой или матовой поверхности для уменьшения отражательной способности, которая может уменьшить видимость масленки
    • Покупка выровненного (растянутого) металла, так как эта катушка уже растянута за пределы точки, в которой она не может вернуться в исходное состояние
    • Установите крышу на плоскую крышу «на месте»
    • Самое главное: выберите квалифицированного и опытного установщика, который знает, как избежать консервирования масла

    # 2: Утечка

    Давайте будем честными: Нет хочется дырявую крышу.Помимо того, что в большинстве случаев необходимо доплачивать за ремонт крыши, протечка также может испортить другие ценные предметы в вашем доме или здании. Возможны протечки металлической кровли; некоторые из них, к сожалению, находятся вне нашего контроля, а некоторые из-за человеческой ошибки.

    Распространенные неконтролируемые триггерные события или причины, которые могут привести к протечке крыши:

    • Проливной дождь
    • Сильный или тающий снег
    • Обледенение (постоянное замерзание и таяние)
    • Ветер
    • Структурные повреждения
    • Другие погодные явления

    К сожалению, в некоторых ситуациях утечка может быть вызвана ошибкой установщика:

    • Неисправные крепежные детали — Винты либо слишком затянуты, либо слишком ослаблены, либо смещены по центру и позволяют воде проникать в открытые места. .
    • Неудачный шов — Шов или боковое ребро, в котором соединяются две панели, могло быть неправильно сформировано или неправильно сшито установщиком.
    • Неудачная гидроизоляция — Гидроизоляция — это материал, обычно металл, добавляемый для предотвращения попадания влаги в стыки или пристройки на крыше, такие как трубы, дымоходы или впадины. Поскольку они являются надстройками, требующими герметиков и точной установки, точки мигания могут легко стать источником утечки. На самом деле, когда металлическая крыша со стоячим фальцем имеет протечку, это обычно происходит в какой-то области гидроизоляции.
    • Неисправный герметик или бутиловая лента — Герметики и бутиловая лента используются для герметизации воды, грязи и другого мусора, которые могут повредить металлическую крышу. Если они повреждены, отсутствуют или применяются неправильно, могут возникнуть утечки.
    • Использование неадекватных деталей — Спросите о деталях, которые подрядчик намеревается использовать при установке вашей металлической крыши. Соответствуют ли они рекомендованным производителем данным? Если детали их установки неприемлемы для гарантии производителя, они также не подходят для вашего дома или здания.Вовлекитесь в процесс на раннем этапе и убедитесь, что установщик использует данные производителя.

    Убедитесь, что вы выбрали надежного подрядчика и сотрудничаете с ним с хорошей репутацией в области качественных установок, что поможет снизить вероятность возникновения утечек.

    # 3: Истирание и царапины

    Как и все, на что нанесена система окраски, металлическая кровля может подвергаться царапинам или истиранию в любой момент в течение своего жизненного цикла. Большинство производителей металлических рулонов принимают дополнительные меры предосторожности, чтобы не поцарапать рулон во время процесса продольной резки, наматывания или при транспортировке к покупателю.

    Кроме того, большинство подрядчиков и монтажников обычно осторожно обращаются с рулонами и панелями в процессе профилирования и установки. Но всегда существует вероятность того, что одна или несколько из этих сторон неправильно обращаются с металлом, что приведет к какому-либо повреждению на уровне поверхности. Это может произойти в следующих случаях:

    • Металл неправильно свернут или перекручен, что может привести к трению металла друг о друга и потере покрытия
    • Защитные ограждения не используются для защиты кромок листа при транспортировке
    • Перевозчики не обрабатывают рулон с соответствующими подъемными устройствами
    • Катушка проходит через профилировочную машину, и один из компонентов неисправен, или катушка случайно задела часть машины
    • Инструменты или другие предметы были задеты или упали на панель
    • Панели по ним ходят подрядчики или иным образом после установки и истирают в местах с интенсивным движением, например, в точках перекрытия или у лестничных входов (это обычная проблема с Galvalume с акриловым покрытием, которая требует особого обращения и ухода)

    Если вы заметили царапину или потертость на металлической панели, особенно если она доходила до металлической основы, сообщите об этом производителю или подрядчик. Большинство царапин можно легко исправить с помощью краски или фломастера, соответствующего цвету крыши. Но если есть выемка, доходящая до сердцевины стали, эту металлическую панель или оклад следует немедленно заменить.

    # 4: Коррозия

    Многие люди выбирают металлическую кровлю, потому что она защищает от коррозии и разрушения в течение десятилетий (обычно более 60 лет), что делает ее последней кровлей, которую им когда-либо приходилось покупать. Производители и подрядчики могут эффективно помочь вам выбрать металлический материал, который лучше всего будет противостоять коррозии в окружающей среде, в которой находится ваш дом или здание.

    Большинство металлических кровельных покрытий имеют системы защитной окраски или покрытия, специально разработанные для защиты от коррозии, но могут возникнуть особые обстоятельства, в том числе:

    • Коррозия нижней стороны — Если металл неправильно нанесен на нижнюю сторону панели, коррозия может иметь место. Это происходит, когда молекулы воды попадают в ловушку между панелью и изоляцией или подложкой, что может привести к ослаблению металла, если он не покрыт. Кроме того, коррозия нижней стороны может возникнуть, если вы используете гранулированный подкладочный материал или укладываете его прямо над черепичной крышей, поскольку это может поцарапать защитное покрытие задней стороны и привести к выходу системы металлической крыши изнутри.
    • Коррозия в соленой воде — Дома или здания недалеко от побережья часто не подпадают под действие гарантии на основание или краску из-за воздействия соленой воды на металл. Есть типы металлов, которые лучше работают в прибрежной среде, в том числе алюминий и цинк, но нет гарантии, что они прослужат так же долго, как крыша, где нет угрозы соленой воды. Обязательно прочтите и внимательно проанализируйте гарантию или спецификации продукта, чтобы определить, находитесь ли вы в месте, которое может быть подвержено преждевременной коррозии.
    • Разнородные металлы — Когда некоторые металлы соединяются вместе, может происходить отрицательное взаимодействие, которое вызывает раннюю коррозию, которая не произошла бы в противном случае. Подробнее о разнородных металлах мы поговорим в следующей общей задаче.
    • Обрезанные кромки — Обрезанные кромки на стальной крыше будут испытывать сползание кромки, что является минимальным появлением ржавчины на обрезной кромке. Многие детали металлической кровли со стоячим фальцем имеют складки или загибы по краям, которые скрывают обрезанный край металла.Подрядчик может свести к минимуму появление сползания кромок, используя гидроизоляцию внахлест, подгибая открытые кромки, когда это возможно, или используя ручку для рисования на видимых кромках среза.

    Коррозия произойдет в какой-то момент срока службы крыши. Произойдет ли это на раннем этапе или через 60 лет, зависит от того, насколько хорошо вы осведомлены о различных типах металлов, системах окраски и средах, в которых они работают лучше всего.

    # 5: Разнородные металлы и материалы

    Объединение различных металлов в металле Система крыши может фактически привести к взаимодействиям, которые могут привести к преждевременной деградации, появлению пятен и потенциальному отказу системы в целом.Например, кровля Galvalume® лучше всего работает, когда она не контактирует с определенными материалами, такими как медь, кирпич, обработанная древесина, железо и бетон. Если Galvalume находится в контакте с одним из них, а затем вводится в электролит, такой как вода, это приведет к гальванической коррозии анода (более активного материала, у которого электроны уносятся менее активным материалом и в конечном итоге приводит к к коррозии).

    Обсудите с подрядчиком продукты, которые будут контактировать с вашей металлической крышей, и спросите, хорошо ли отреагирует на нее выбранный вами материал металлической крыши.Или почитайте о металлах, которые с большей вероятностью подвержены коррозии из-за гальванических реакций. Обратите внимание на следующие потенциальные продукты и их материалы, которые могут привести к плохому взаимодействию:

    • Панели
    • Желоба
    • Крепежные детали
    • Заклепки
    • Гидроизоляционные материалы и башмаки для свинцовых труб
    • Накладка
    • Дымоходы
    • Фасад
    • Капельные кромки
    • Материалы сайдинга / стен
    • Установленные на крыше кондиционеры или охладители для болот с использованием медных водосточных труб
    • Другие кровельные системы, такие как кедровая черепица

    # 6: Меление и выцветание

    Знакомы ли вы с мелением и выцветанием или без него, это еще одна из тех горячих тем, которые могут стать потенциальной проблемой.

    Побеление относится к беловатым остаткам, которые видны на окрашенной или покрытой металлической панели и возникают из-за разрушения смолы краски под воздействием ультрафиолета.

    Выцветание — это когда пигмент краски, нанесенной на металлическую основу, разрушается (из-за ультрафиолетовых лучей, воды, загрязнения, химикатов и т. Д.), Что вызывает изменение цвета. Также может произойти неравномерное выцветание, потому что не все панели на крыше не всегда равномерно подвергаются воздействию солнца и других веществ.

    Побледнение и обесцвечивание появятся независимо от того, где вы живете.

    Но степень известкования и выцветания действительно зависит от окружающей среды и веществ, которым подвергается крыша. К счастью, наиболее авторитетные производители предлагают гарантии на краски, которые покрывают меление и выцветание, превышающие указанные значения в течение периода времени, который должен быть четко определен в гарантии.

    # 7: Другая ошибка установки

    Различные проблемы, возникающие из-за ошибок установки, такие как отсутствие деталей или принадлежностей, ослабленные винты или плохо прикрепленная мигающая система, являются чувствительными темами, поскольку могут быть совершенно непредсказуемыми.В следующем разделе мы предложим способы избежать описанных нами проблем, в том числе выбрать правильный установщик для устранения этих различных ошибок установки.





    Важные моменты, которые помогут минимизировать проблемы с металлической кровлей

    Теперь, когда вы знаете о семи наиболее распространенных и потенциальных проблемах, которые могут повлиять на металлическую крышу, есть ряд соображений, о которых следует помнить до и после купить:

    Выберите подходящего подрядчика по металлической кровле

    К сожалению, есть некоторые подрядчики и установщики, которые не имеют опыта или не обладают квалификацией для установки металлической кровли, поэтому поиск и окончательный выбор подходящего подрядчика так жизненно важен.Чтобы узнать, может ли подрядчик соответствовать самым высоким стандартам, проверьте следующее:

    • Они имеют лицензию, застрахованы и имеют хорошую репутацию в строительном отделе
    • Они имеют проверенный опыт установки металлических кровельных покрытий
    • Они полезны , отзывчивые и способные ответить на ваши вопросы
    • Они предоставляют подробные объяснения доступных продуктов и процессов установки
    • Их рекомендуют родственники, друзья или соседи, которые использовали их в качестве установщика
      • Если вы никого не знаете Если у вас металлическая крыша, поищите отзывы и рекомендации на таких сайтах, как HomeAdvisor или Angie’s List
      • . Вы также можете связаться с производителем металла, чтобы узнать, есть ли у него рекомендации в вашем районе

    Знайте производителей, которые делают качественный металл Продукция

    Один из лучших способов решить проблемы с металлической кровлей — покупать материалы у известных фирм. способная компания, которая тщательно тестирует свою продукцию и предоставляет гарантии.Вы также хотите убедиться, что продукция производителя соответствует стандартам, установленным правительством и руководящими органами отрасли.

    Знайте свою крышу и окружающую среду

    Вы никогда не узнаете, сколько уходит на покупку новой крыши, пока не пройдете через нее. Перед покупкой примите во внимание следующие соображения по конструкции, поскольку они могут повлиять на профиль панели, который вам нужен, или на материал, который будет лучше всего работать в вашей среде:

    • Уклон кровли (наклон)
      • Для справки, металлическая кровля со стоячим фальцем не является « один размер подходит всем ».Если вы работаете с малым уклоном (отраслевым стандартом является 3:12 или меньше), важно выбрать механическую систему с двойной блокировкой. Если вы работаете на крутых склонах (отраслевой стандарт составляет 3:12 или больше), следует использовать системы защелкивания с зажимом.
      • Перед установкой обязательно проверьте требования производителя к минимальному уклону.
    • Площадь крыши в квадратных футах
    • Количество возможных точек мигания, таких как впадины, дымоходы, вентиляционные трубы, световые люки и т. Д.
    • Точки на вашей крыше, которые могут собирать воду, влагу или мусор
    • Части вашей крыши, которые находятся в постоянной тени или подвержены воздействию солнца
    • Уже существующие утечки или другие проблемы, которые могут или не могут быть устранены путем замены крыши

    Проведите исследование всего Металлическая кровля

    Все, что обсуждалось до сих пор, относится к исследованиям. Исследования имеют ключевое значение как перед покупкой, так и даже после покупки металлической крыши. Знайте как можно больше информации о проблемах, которые могут возникнуть, с кем вам следует связаться, если это произойдет, и всегда принимайте наиболее обоснованное решение на основе того, что вы узнали.

    Последние мысли об общих проблемах с металлической кровлей

    Никто не может предсказать будущее, но знание проблем, которые потенциально могут возникнуть с системой металлической кровли, позволит вам сделать шаг вперед в процессе покупки. Будьте готовы, но также поймите, что некоторые из описанных выше проблем могут даже не возникнуть. Помните:

    • Обратитесь к специалистам при выборе кровельного подрядчика / установщика
    • Не пытайтесь решить проблему самостоятельно или без профессиональной помощи
    • Проверьте свою гарантию и поймите, когда что-то может быть законным
    • Проведите регулярные проверки, чтобы убедиться В конструкции кровли нет компромисса
    • Задавайте вопросы и узнавайте о потенциальных проблемах

    В Sheffield Metals мы готовы предоставить вам информацию и продукты, необходимые для создания долговечной металлической крыши.Свяжитесь с нами сегодня, чтобы поговорить с нашими опытными и знающими специалистами по металлической кровле.




    Стальная ферма

    Ржавая цифровая клавиатура с песнями для гитары

    Стальные фермы Qld Steel House Frames имеют профиль, аналогичный профилю древесины, и могут легко заменять деревянные фермы при ремонте или ремонте, обеспечивая беспрепятственный переход для строителей. Это идеальный вариант для строителей, которые более знакомы с работой с деревянными стропильными системами, но которым нужна долговечность, надежность и гибкость конструкции, обеспечиваемые сталью.Проектирование и производство сборных легких стальных несущих стеновых панелей и ферм, позволяющих создавать более умные и быстрые передовые строительные технологии в отрасли Благодаря использованию передовых программ BIM наши оценщики создают трехмерные модели каждого проекта и экспертно определяют лучшая концепция для работы. 16 февраля 2016 г. · Шурупы по дереву используются для соединения легкой стальной фермы с деревянной верхней пластиной на стене, а саморезы используются для соединения стальной балки или стальной стойки в сборе.Если ферма имеет элементы … Стальные фермы Westco спроектированы с высоким отношением прочности к весу, что позволяет использовать меньшее количество элементов каркаса, больше изоляции и более высокие R-значения. Позвоните по телефону (602) 426-8700, чтобы узнать больше об использовании наших легких стальных ферм в вашем следующем проекте. Типы смесителей в пищевой промышленности Историческая деталь стальной фермы с реальным поворотным шарниром Ферма — это сборка балок или других элементов, образующая жесткую конструкцию. В машиностроении ферма — это конструкция, которая «состоит только из двух силовых элементов, причем элементы организованы таким образом, что сборка в целом ведет себя как единый объект».Соединительная пластина фермы или групповая пластина — это своего рода стяжка. Анкерные пластины — это легкие металлические пластины, используемые для соединения сборных деревянных ферм с легким каркасом. Они производятся путем штамповки тонкой оцинкованной стали для создания зубцов с одной стороны. Зубья встроены в деревянную раму и удерживают ее на пластине и друг к другу.

    • Пластины фермы удерживаются на месте прецизионной пружинной пластиной. Доски надежно удерживаются на месте с помощью рычажных зажимов. Двухступенчатый гидравлический насос обеспечивает время цикла 4-5 секунд.Гидравлическая силовая установка имеет стальной бак для гидравлической жидкости емкостью 12 галлонов с двухступенчатым насосом на 3000 фунтов на квадратный дюйм.
    • Сценическая ферма | Глобальная алюминиевая ферма квадратного сечения | Пакеты DJ Truss & amp; Системы | Черная стальная квадратная коробчатая ферма Больше сценических ферм, чем у кого-либо У нас есть самый большой, широкий ассортимент и большой выбор & nbsp; сценических ферм, алюминиевых ферм и осветительных ферм. & nbsp; У нас вы можете приобрести качественные фирменные алюминиевые фермы Global, такие как квадратные фермы, коробчатые фермы, треугольные фермы, двутавровые балки…
    • 01 января 2013 г. · Стальные и бетонные фермы из композитных материалов, используемые в перекрытиях и мостовых конструкциях, проанализированы на предмет сдвигового соединения между стальной фермой и бетонной плитой. Подробно изучено упругое и упругопластическое поведение сдвигового соединения. Все фермы спроектированы и спроектированы в соответствии с северными строительными нормами и производятся для нас одним из крупнейших сталелитейных заводов на Среднем Западе. Шестидюймовые или восьмидюймовые опоры торцевых стенок «С-образный канал» завершают стальную основу металлического здания AMKO.Кровля, сайдинг и отделка: как и все строительные компоненты, мы используем лучшее из имеющихся.
    • Приобретите высококачественные стальные конструкции стропильных ферм для вашего дома или коммерческого здания от U Roof. 3-5 Caldervale Works, River Street, Brighouse, West Yorkshire, HD6 1NL. Пн — Чт 8:30 — 17:00 Пт 8:30 — 16:00 Суббота и Воскресенье ЗАКРЫТО

    Бесплатные образцы по почте 2019 Лучшее оружие штф Учебник по порталам Multiverse

    • Стальные фермы. Легкие стальные кровельные фермы.Подробнее. Стеновые панели. Стальные стеновые панели легкого калибра. Подробнее. Деревянные фермы. Тяжелые деревянные фермы и клееный брус. И, конечно же, сталь намного прочнее дерева: элементы фермы могут быть легче, а соединения легче собирать. Но такая легкая сталь далеко не пожаробезопасна; он размягчается и разрушается из-за тепла задолго до того, как дерево воспламенится и загорится настолько, что потеряет сопоставимое количество прочности. Предоставляем расчеты торцевых соединений ферм. Сборки крыш Skywalks сращивают трехмерные соединения Проверка конструкции Обычно, E… Brown Consulting Services, Inc. — Стальные фермы
    • Широко известные производством качественной продукции на протяжении более 30 лет, производители ферменных конструкций могут спроектировать и изготовить любые типы деревянных, крышных или напольных ферм, которые вам нужны. Truss Builders Inc. — ведущий производитель кровельных и перекрытий, двутавровых соединений и балок из LVL. Подробнее о производителях ферм> Крыша из стальных ферм для строительства зданий — загрузите эту стоковую фотографию без лицензионных отчислений за секунды. Членство не требуется.
    • Определите ферму. truss синонимы, truss произношение, truss перевод, английский словарь определение truss.… опора арочного моста, легкая сталь… Фронтальные фермы имеют шаг 4/12. Звоните по ценам. Описание: 1 стальной уголок ½x1 ½x1 / 8 или 3/16 для рамы и поперечин 1x1x1 / 8. Поперечины для ферм фронтона имеют размер 1 ½x1 ½ x3 / 16. ДОСТУПНЫ с размерами 20 футов, 24 футов и 30 футов.
    • 13.11.2019 · Проектирование стальной фермы в RISA-3D. Теги: Стальная ферма RISA-3D v18. Вам также может быть интересно. 8 нояб.2018 г. | Советы и хитрости Безопасность при опрокидывании и скольжении матовой плиты … Цель этой статьи — наиболее четко показать, как элементы стальной фермы могут быть спроектированы в соответствии с нормами проектирования EN 1993-1-1-: 2005 (Еврокод 3).Ферма — это, по сути, система триангулированных элементов, которые соединены и предназначены для несения нагрузки. Программа трехмерного анализа каркаса RSTAB — идеальный инструмент для проектирования балок, каркасов или ферм, состоящих из стали, железобетона, дерева, алюминия или других материалов. С помощью RSTAB вы можете легко и быстро определить модель конструкции, а затем рассчитать внутренние силы, деформации и опорные реакции.
    • Стальные каркасные конструкции
    • экономичны, универсальны, безопасны и практически не требуют обслуживания.Системы Web Steel Buildings Northwest позволяют вам спроектировать здание, подходящее именно вам. Ни один другой производитель не предлагает три совершенно разные системы стального каркаса для удовлетворения ваших строительных целей. 19 апреля 2017 г. · Изготовление стальных конструкций из стальных конструкций 19 апреля 2017 г. Ферма конструкции — это ее основной каркас, состоящий из столбов, стропил, подкосов или мостов. Фермы обычно состоят из пяти или более треугольных единиц с использованием прямых компонентов, соединенных в соединениях или узлах. Фермы могут быть изготовлены из разных материалов и принимать различные архитектурные формы.
    • Стальная ферма крыши используется вместо типичной деревянной фермы крыши. Вы также можете найти стальные стропильные фермы в больших зданиях или коммерческих проектах. Ферма предназначена для того, чтобы выдерживать вес крыши и обеспечивать устойчивость стен. Стальная ферма крыши, как и деревянная, имеет треугольную форму. НИКОГДА НЕ ИСПОЛЬЗУЕТСЯ стальными фермами. 30 футов шириной для 10-футовых стен. Изготовлен из усиленной стальной трубы диаметром 4 1/2 дюйма. Вся сварная конструкция. Готова к прикручиванию к бетонному полу. 900 долларов.00 КАЖДОЙ за ферму. Купите столько, сколько вам нужно. Позвоните или отправьте текстовое сообщение Joe @, чтобы показать контактную информацию. НЕ связывайтесь со мной с нежелательными услугами или предложениями. Сталь и древесина Сталь часто используется с конструкционной древесиной. Сочетание стали и дерева в одном проекте может привести к уникальным сборкам устойчивых и эстетически приятных гибридных конструкций. Прочность стали уменьшает объем и обеспечивает экономию конструкции, которая была бы невозможна с цельнодеревянной конструкцией.

    Арматура для пистолета по индивидуальному заказу

    Стальная ферма U S — это прямой источник стальной фермы и компонентов для контакторов и продавцов частных марок, которые хотят собрать свои собственные строительные комплексы.Доступны стандартные конструкции ферм с прозрачными пролетами шириной от 10 до 100 футов с возможностью установки половинных ферм, самонесущих свесов и антресольных систем. Данные нагрузки 300 prc sierra ASTM A709 Gr. 50, A572 Gr. 50 и A992 Gr. 50 (CSA G40.21 350 WT) Горячеоцинкованное покрытие Ортотропные стальные настилы размером 6 футов x 10 футов (1,83 м x 3,05 м) с совокупным противоскользящим покрытием изнашиваемой поверхности (изготовлено Acrow Corporation) 2jz s550 mustang Алюминиевый модифицированный пешеходный мост с дугообразной фермой — 108 футов x 8 футов — Вестлейк, Огайо 14.08.2018 Модифицированный лук длиной 185 футов, сделанный из погодоустойчивой стали, Дувр, DE 14.12.2017 Носовая ферма 200 футов, Parker, CO 11 / 30/2016 Фермы могут иметь длину до 80 футов без каких-либо центральных опор.Это называется просветом. Еще одна замечательная особенность сельскохозяйственных ферм — это возможность размещать фермы на 4 фута. Плотники затем могут установить 2 × 4 горизонтально поверх ферм для крепления фанерной или металлической кровли. Моно фермы также очень популярны в сельскохозяйственном мире.

    Расход стали ферм на квадратный метр застроенной площади фермы увеличивается с увеличением площади, покрытой фермой, и варьируется от 0,064 кН до 0,131 кН для пролетов от 20 до 30 м. 1. Использование однородного сечения для максимальной силы в верхней и нижней поясах вместо отдельных частей для соответствующих сил не приводит к минимальному количеству стали… Ударная установка J dilla бесплатно Получите лучшие предложения на стальные стропильные фермы на eBay.com. У нас есть отличный онлайн-выбор по самым низким ценам с быстрой и бесплатной доставкой на многие товары!

    Necromancer build season 21 grace of inarius

    Homefab Steel Truss and Frame поставщик гордой рамы для дома Master Builders Крайнего Севера Квинсленда, удостоенного награды. Август 2017 года. Три года назад Дэвид Вивиан с недоумением наблюдал, как его недавно приобретенный коттедж в Миалло, крайний север Квинсленда, был уничтожен пожаром.

    • Эти стальные фермы позволяют быстро и легко собрать сарай или строительный комплект. Наша металлическая стропильная система является идеальным продуктом для ограждения стен для всего здания с каркасом стальной фермы. Обычно стальные фермы используются в аренах для верховой езды, складских зданиях, сараях, гаражах.
    • Предоставляет список местоположений оставшихся автомобильных железных и стальных стропильных конструкций, возведенных в штате до 1920 года.
    Ответы на экологическую викторину Biomanbio

    P&M Truss, Inc.Инженерные полы и стропильные системы Когда дело доходит до качества стропильной системы, «достаточно близко» не имеет значения. Превосходная ферма и панель могут быть ответом на ваши потребности в конструкции крыши, включая наши ведущие в отрасли однослойные однослойные гипсокартонные конструкции с классом огнестойкости UL®. Мы проектируем, проектируем, изготавливаем, поставляем и устанавливаем (опционально) легкие стальные фермы, мансарды и навесы с пролетами до 100 футов. Alcatel joy tab frp bypassPratt Truss. Фермы Pratt использовались в течение последних двух столетий как эффективный метод ферм.Вертикальные элементы сжаты, а диагональные элементы растянуты. Это упрощает и обеспечивает более эффективную конструкцию, поскольку сталь в диагональных элементах (при растяжении) может быть уменьшена. .

    Power bi dax if null

    14 октября 2017 г. · Пытаясь определить допустимую нагрузку на наши 100-летние многопролетные стальные фермы, инженер провел анализ методом конечных элементов и обнаружил, что у двух верблюжьих спинок определенные условия перегрузки приведет к тому, что члены будут нормально действовать на растяжение, и они перейдут в сжатие, и нам пришлось добавить распорки, чтобы достичь желаемого рейтинга.И мы сделали.

    • 20 ноября, 2020 · В архитектуре или строительном проектировании стропильная система представляет собой расположение деревянных или стальных опорных балок треугольной формы. Обычно горизонтальные концы соединяются с другими фермами в системе. Ферменные системы часто используются при строительстве зданий, мостов и инженерных вышек. 23 марта 2017 г. · Стальные трубчатые фермы используются для конструкций с большими пролетами, таких как фабрики, промышленные цеха, торговые центры, огромный выставочный центр, мультиплексы и т. Д.Обычно они используются для пролетов до 25-30 м.

      54 длиннопролетных и длиннопролетных стальных балки, таблица серии lh и dlh 103.3-1 maximumandeffectiveslendernessratios i topchordinteriorpanel a. theslendernessratios, 1.0l / rand1.0l

      • PACIFIC PANEL AND STEEL TRUSS, INC. (360) 213-1600 1509 B N.e. 106th Street, Ванкувер, Вашингтон 98686-5604, США Посетите веб-сайт Карта и направление
      • стропильная балка 40 футов жесткой конструкции, стена 10 футов, расстояние 8 футов: 5949 ’63: 2: … стальные двутавровые балки: nd 708-3-2 ’65: 1: пристройка каркасного дома 32×80 к существующей 40×48…
      • Эти мосты имеют стальные конструкции, соединяющие две фермы вместе в плоскости верхних поясов, известных как верхняя боковая ферма. Верхняя боковая ферма состоит из поперечных связей, сжимающих стоек, диагоналей растяжения и портальной рамы, предназначенной для переноса горизонтальных ветровых нагрузок на опоры и опоры, в отличие от основных ферм, которые несут вертикальные нагрузки.
      • Эти стальные фермы позволяют быстро и легко собрать сарай или строительный комплект. Наша металлическая стропильная система является идеальным продуктом для ограждения стен цельного стального каркасного здания.Обычно стальные фермы используются в манежах для верховой езды, в складских постройках, сеновалах, гаражах.
    • FAQ по ферме. Галерея. 2911 С. Мидленд Д-р Огден, Юта. 801-732-9300. ОБЯЗАТЕЛЬСТВО ОПЫТА КАЧЕСТВО. Более 20 лет Automated Structures обеспечивает качественные …

      Стальные фермы НИКОГДА НЕ ИСПОЛЬЗУЕМ. 30 футов шириной для 10-футовых стен. Изготовлен из усиленной стальной трубы диаметром 4 1/2 дюйма. Вся сварная конструкция. Готова к прикручиванию к бетонному полу. 900,00 $ КАЖДОЙ за ферму. R&R Ironworks — ведущий производитель стальных ферм, металлической кровли, комплектов для столбов и строительных комплектов, которые продаются по всей стране и имеют штамп инженеров в 24 штатах.Сделано в Америке.

      • Программа трехмерного анализа каркаса RSTAB — идеальный инструмент для проектирования балок, рам или ферм, состоящих из стали, железобетона, дерева, алюминия или других материалов. С помощью RSTAB вы можете легко и быстро определить модель конструкции, а затем рассчитать внутренние силы, деформации и опорные реакции.
      • СТАЛЬНАЯ СТЕРЖНЯ — 10 градусов — передняя или задняя — подходит для двускатного навеса — вычтите (из общей ширины конструкции) 130 мм для C150 и 150 мм для C200 на.- Стальная шпилька, заклепка Henrob, с толстым стальным нижним шнуром + перфорированные сварные пластины + болт 12 x 35 мм, гайка и шайба с обоих концов для крепления к стойкам навеса (см. Рис.) 33,88 долл. США / м
      • Для замены используется стальная ферма крыши типичная стропильная ферма, сделанная из дерева. Вы также можете найти стальные стропильные фермы в больших зданиях или коммерческих проектах. Ферма предназначена для того, чтобы выдерживать вес крыши и обеспечивать устойчивость стен. Стальная стропильная ферма, как и деревянная, имеет форму треугольника.Фермы из холодногнутой стали (CFS), также известные как стальные фермы малой толщины, изготавливаются из высококачественной листовой стали, которой придают различные формы путем профилирования или непрерывной гибки длинных полос листового металла. CFS может быть изготовлен из стали различной толщины и изготовлен на заводе-изготовителе с использованием винтов, болтов или сварных швов.
      • Addison Steel Truss at 33884 Highway 278, Addison, AL 35540 Гвозди из нержавеющей стали. Закончить ногти. Микро-пины 23 калибра; 18-калиберные штифты; 16-калиберный прямой; 16 Угол наклона 20 ° «КПК»… Strong-Drive ® SDWC ФЕРМЫ Структурная древесина …

    1960 двигатели tecumseh

    Стальные фермы и панели — Kaneohe, HI — yelp.com … Kaneohe, HI Массивные стальные фермы поддерживают крышу конференц-центра. Самая большая ферма примерно такой же длины, как Боинг 747, и ее сборка была почти такой же сложной. КАЛЕБ ХЕРИНГА Инженеры DCI.

    • 11 июля, 2020 · Подробности Название Стальная конструкция фермы крыши с использованием ETABS Продолжительность 46 минут Язык Английский Формат MP4 Размер 145 МБ Метод загрузки Прямая загрузка Загрузка Стальная ферма Мост Общее.Мост фермы представляет собой треугольную структуру из отдельных элементов или элементов, которые действуют в основном при растяжении или … Информация о продукте. SMC всегда использует высококачественную конструкционную сталь, доступную во всем мире в сертифицированном … Строительство. Широкий спектр конструкций … STP может предоставить сборные легкие стальные фермы, альтернативные конструкции с открытыми балками, которые могут сэкономить деньги и время вашей компании на установке. Сталь — это наш бизнес. Это в названии. С 1989 года Steele Truss обслуживает Северо-Восток, и мы гордимся тем, что являемся производителем легких стальных компонентов №1 в этом регионе.
    • Мосты со стальными фермами. Ссылка DOI для мостов со стальными фермами. Книга «Стальные мосты фермы». Авторы: Чунг Ч. Фу, Шуцин Ван. Книга «Вычислительный анализ и проектирование моста» … Фермы могут охватывать до 80 футов без каких-либо центральных опор. Это называется просветом. Еще одна замечательная особенность сельскохозяйственных ферм — это возможность размещать фермы на 4 фута. Плотники затем могут установить 2 × 4 горизонтально поверх ферм для крепления фанерной или металлической кровли. Моно фермы также очень популярны в сельскохозяйственном мире.

    Bruce J. Havers Co. работает более 45 лет. Мы являемся поставщиком стальных балок, металлических настилов и металлоконструкций, обслуживающих северо-западный район Огайо / юго-восток Мичигана. Мы находимся в идеальном месте для строительства в Толедо, Огайо, и Детройте, Мичиган. .

    Ynnari 8-е издание

    • Stark Truss, основанная в 1963 году, является ведущим производителем и поставщиком деревянных компонентов для строительной отрасли. Обладая более чем 50-летним опытом в сфере поставок крупных многоквартирных и коммерческих проектов, домов на одну семью и нестандартных домов, сельскохозяйственных построек — Stark Truss обладает ресурсами, чтобы предоставить экспертные знания практически любому…

    Китай Металлический кровельный кронштейн для домашней солнечной системы. Производители, поставщики — заводская цена

    В настоящее время мы надеемся, что из всех наших сил будет, безусловно, одним из ведущих экспортеров в нашей области, чтобы удовлетворить потребности потребителей в дополнительных потребностях в системе наземного монтажа из горячеоцинкованной стали, установке солнечных панелей на черепичной крыше. , Стальная солнечная система крепления ZAM. Благодаря совместным усилиям руководителей и сотрудников наша компания развивалась и расширялась и в последние годы находится на подъеме.Мы продолжаем повышать уровень точного, подробного и реального управления безопасностью и окружающей средой, а также всесторонне продвигаем создание механизма двойного предотвращения для классификации и контроля рисков для безопасности, а также для расследования и устранения скрытых опасностей. Мы тесно сотрудничаем с рынком, срочными клиентами, думаем о клиентах, улучшая качество продукции, чтобы предоставить вам брендовые услуги. С момента своего основания наша компания неизменно придерживается политики качества, основанной на «опоре на науку и технологии, строгом управлении, тщательном производстве и стремлении к первоклассному качеству».

    Фотогальваническая система крепления из горячеоцинкованной стали

    Фотогальваническая установка из горячеоцинкованной стали обычно применяется на плоских открытых площадках. Основные компоненты предварительно собираются на нашем заводе, что позволяет сэкономить время и деньги на установке на месте. Компоненты полностью анодированы даже для мелких деталей, что обеспечивает отличный антикоррозионный эффект и длительный срок службы.

    Характеристики

    1. Фундамент подходит для сложного рельефа (мелкий пустынный гравий и т. Д.).

    2. Подходит для любых почвенных условий.

    3. Стальная поверхность толщиной 60-80 мкм, оцинкованная горячим способом, обеспечивает высокую коррозионную стойкость.

    4. Отличные механические свойства. Система может пройти механические испытания на безопасность. Программное обеспечение для расчетов и моделирования.

    Основные материалы

    Углеродистая сталь

    9068 9709 9070 9709 9070 9709 9070

    Срок гарантии

    Фундамент

    C-образная стальная свая / H-образная стальная / винтовая свая / бетонная свая

    Угол установки

    Модуль по требованию

    Книжная или альбомная

    Спецификация модуля

    Рамка / без рамки Кристаллическая / тонкая

    Размер модуля

    По требованию

    Высота установки

    По требованию

    Ветровая нагрузка

    По требованию

    10 лет / 20 лет

    Международный стандарт

    IS09001, CE

    FAQ

    Q

    A : Качество очень важно и всегда ставится на первое место.Члены команды HDsolar всегда уделяют большое внимание контролю качества от начала до конца.

    Q : Каковы сертификаты для вашей солнечной монтажной системы?

    A : HDsolar получила сертификат полной системы ISO, сертификат CE, сертификат ETL (Северная Америка), сертификат TUV и получила 120 национальных патентов.

    Q : Как вы реагируете на чрезвычайные ситуации проекта?

    A : Возможность быстрого реагирования является основой наших сервисных возможностей, а быстрое реагирование на чрезвычайные ситуации является интуитивным проявлением способности реагирования.В ответ на чрезвычайные ситуации на объекте проекта мы приняли дифференцированный 72-часовой процесс быстрой коррекции, основанный на соображениях доступности ресурсов. Особенно когда местных ресурсов не хватает, мы настаиваем на использовании эффективного контроля временных узлов, чтобы ускорить процесс пересмотра.

    Благодаря высококачественному металлическому кровельному кронштейну для домашней солнечной системы, безупречному обслуживанию, разумным ценам и профессиональным решениям мы приносим реальную пользу пользователям в различных областях. Мы активно продвигаем создание платформы технологических инноваций и управление ею, а также постоянно совершенствуем инвестиционный механизм технологических инноваций.Наша компания придерживается концепции обслуживания «выгода, искренность и доверие» и активно помогает клиентам решать различные проблемы, возникающие при использовании продуктов. Нашим клиентам мы предлагаем не только продукты с хорошими характеристиками, но и научный подход к совершенству.

    Внутреннее руководство: как найти все шары и разблокировать секретный финал

    Орб 1

    Расположение: Лес

    Первая сфера находится в первой плавательной секции, за которой гонятся собаки.Вместо того, чтобы плыть вправо, плывите влево и под водой. Просто следуйте желтому кабелю. Это верно для всех секретных сфер Inside. Раскачивайте колонну взад и вперед, чтобы создать мост к сфере. Перейдите по мосту, чтобы разрушить его.

    Орб 2

    Расположение: Ферма

    Прыгните через ворота и войдите на кукурузное поле. Продолжайте нажимать кнопку взаимодействия, проходя через нее. В конце концов, вы столкнетесь с люком. Поднимите, чтобы открыть люк. Спуститесь по лестнице и идите налево, чтобы найти секретную сферу.

    Орб 3

    Расположение: Ферма

    Пробегая по одной из крыш в районе Фермы, вы увидите желтый кабель. Значит, вы на правильной крыше. Спрыгните с крыши в телегу со свиньями. Вместо того, чтобы толкать его вправо, чтобы двигаться вперед, толкайте его влево. Когда вы доберетесь до самой левой стены, нажмите кнопку взаимодействия и потяните назад. Это даст вам доступ к зданию. Пройдите внутрь, заберитесь по веревке и поверните налево. Вы увидите шар на одном из стропил.

    Орб 4

    Расположение: Ферма

    После того, как вы столкнете сейф с платформы, образовав дыру в земле, спрыгните в яму. Идите налево, а не направо и снимите металлическую решетку со стены. Сфера находится за стеной.

    Орб 5

    Расположение: Город

    Вы сможете найти эту сферу, как только увидите на заднем плане шеренгу людей. Вы окажетесь на крыше, на которой много мусора. Сползите вниз по длинной наклонной крыше и перепрыгните через пропасть на трубу на другой стороне.Вместо того, чтобы взбираться по трубе, прыгните обратно влево и спуститесь по лестнице с той стороны. Сферу можно найти внизу лестницы.

    Шар 6

    Расположение: метро

    Он находится на полпути через секцию подводных лодок после того, как вы успешно сбежали от первого длинноволосого существа. На дне воды есть ящик, который вы можете толкнуть с помощью подводной лодки. Отодвиньте его, чтобы перейти к другой сфере. Выпрыгивайте из подлодки и поднимайтесь по лестнице слева.Прыгайте в устройство контроля разума и ведите шелуху в воду. Совместите его с другим устройством контроля разума, которое находится слишком высоко, чтобы дотянуться до него. Прыгайте обратно в подводную лодку и используйте субмарину, чтобы запустить оболочку в другое устройство контроля разума. Теперь возвращайтесь по лестнице к оригинальному устройству контроля разума, чтобы управлять второй шелухой на заднем плане. Теперь вы можете уничтожить сферу.

    Орб 7

    Расположение: метро

    После того, как вы только что выбрались из подводной лодки, направляйтесь к контрольно-пропускному пункту и на пляж, где перед вами есть дверь.Вернитесь на пляж и вернитесь в подводную лодку. Идите полностью налево от акватории. Когда вы дойдете до стены, вы увидите трубу, которая находится за пределами воды. Используйте ускорение подлодки, чтобы дважды врезаться в нее. Это уронит лестницу. Выйдите из подлодки и запрыгните на лестницу. Поднимитесь по стене, чтобы найти шар.

    Сфера 8

    Место: Головоломка на платформе

    На самом деле нет простого способа получить эту сферу, если вы уже прошли игру. Вернитесь в область с головоломкой платформы на 20 человек.Вам придется снова решить головоломку, чтобы найти эту сферу.

    Отправляйтесь на контрольно-пропускной пункт, где вы собираетесь спрыгнуть с платформы и получить устройство управления разумом. Идите налево и попросите их бросить вас к лестнице наверху. Продолжайте идти налево и опустите платформу, чтобы шелуха могла пройти с вами. Продолжайте бежать влево и потяните большое грузовое судно вправо, чтобы оно выровнялось под дырой в потолке.

    Пусть шелуха бросит вас к веревке слева. Поднимитесь по веревке и безопасно спрыгните через отверстие в потолке на грузовое судно.Затем шелуха подтолкнет вас влево.

    Вы увидите желтый кабель на земле, но пока не можете добраться до него. Поднимитесь по стене и решите следующую загадку. Сдвинуть шлакоблок с пусковой коробки. Активируйте коробку и вставьте под нее шлакоблок. Затем активируйте пусковой блок и спрыгните с него, чтобы высвободить шелуху из ограждения.

    Отведите их направо, где вы видели кабель. Обнимите стену с выходящим из нее кабелем и удерживайте кнопку взаимодействия.Шелуха оторвет доску от стены. Пройдите через дыру в стене и спуститесь по лестнице.

    Когда вы видите факел на заднем плане, поднимите его с помощью кнопки взаимодействия. Он понадобится вам для того, что вас ждет впереди. Собаки появятся перед вами и позади вас. Направьте на них фонарь, чтобы держать их в страхе. Продолжайте идти вперед, пока не увидите шар. Уничтожьте его, и волки оставят вас в покое.

    Орб 9

    Место: подводная лаборатория

    Эта сфера находится в той части, где есть два отверстия над водой и длинноволосое существо под вами.

    Бегите до правого люка и прыгайте в него. Выпрыгивайте обратно, когда существо находится прямо под вами. Теперь бегите обратно влево и плывите как можно быстрее влево. Вас будут преследовать, но вы сможете вовремя добраться туда, куда вы направляетесь.

    Плывите вверх и влево, чтобы выбраться из воды, найдите шар и уничтожьте его. Сдвиньте решетку влево, чтобы безопасно покинуть зону. Возвращение в воду, откуда вы пришли, приведет к смерти.

    Орб 10

    Расположение: Shockwaves

    Найдите этот шар сразу после того, как вы получите неограниченное дыхание под водой.От контрольно-пропускного пункта прямо перед подводным туннелем с фанатами плывите налево, чтобы найти дверь. Потяните за рычаг, а затем откройте дверь наверху, чтобы найти еще один скрытый шар.

    Орб 11

    Место: Назад на поверхность

    Идите в область с прожектором смерти и рукояткой под ним. Кривошип управляет платформой, которая блокирует прожектор, но также управляет другой рукой, которая тянется под вами.

    Поверните рукоятку так, чтобы платформа над вами была прямо вверх, а рука под вами была направлена ​​прямо вниз.Как только это произойдет, бегите налево в воду и плывите через дверной проем. Продолжайте плыть вправо и выходите на поверхность. Вы обнаружите, что на другой руке есть шар. Уничтожьте его, чтобы получить достижение.

    Орб 12

    Место: Назад на поверхность

    Это еще одна сфера, где вам придется решить большую часть головоломки, чтобы найти ее.

    Идите в комнату с подвешенными в воде шелухами над вами. Бегите вперед и спускайтесь с платформы в отверстие внизу, чтобы упасть в воду.В воде нечего смотреть, так что вылезайте и идите направо.

    Вы попадете в большую комнату с пучком проводов, идущих вверх. Пройдите через дыру в полу и бегите налево. Прыгайте в воду и откройте подводный люк на левой стене. Это ведет обратно в водяную комнату, в которую вы только что упали.

    Вернитесь назад и пройдите через ту же дыру, которая ведет вас под большую комнату. Идите направо. Справа есть окно запуска, а рядом — кнопка.Вам нужно запустить коробку, а затем нажать кнопку, когда она будет в воздухе. Платформа выскочит, сбив коробку с рельсов, и ее можно будет свободно перемещать.

    Перетащите коробку возле лестницы влево. Разместите его на полу под прямым углом, чтобы он поднялся наверх по лестнице. Активируйте его, чтобы он полетел.

    Когда он окажется наверху, перетащите его в отверстие в потолке и отправьте в большую комнату наверху. Обязательно нажимайте кнопку, когда она находится на пике, чтобы удерживать ее там.Теперь идите налево и плывите обратно в большую комнату.

    Теперь, когда коробка находится там, где она должна быть, вместо того, чтобы проталкивать ее под другую коробку запуска, подтолкните ее до упора к правой стене.

    Становитесь на коробку запуска и подъезжайте к кнопке у правой стены. Нажмите кнопку, чтобы опустить стену перед вами.

    Снова сядьте на стартовую коробку, чтобы активировать кнопку во второй раз, и снова поднимите стену. На этот раз спрыгните с ящика и снова взлетайте по стене.Сфера находится наверху.

    Орб 13

    Расположение: На поверхности

    Направляйтесь в секцию с многочисленными шелухами и лифтом, прямо перед областью обсерватории. Бегите вправо, и они все последуют за вами.

    Пусть они перебросят вас, когда вы достигнете большой щели в полу. Все они попадут в пропасть, но с ними все будет в порядке. Прыгайте в пропасть, как только они все упадут, чтобы вы тоже могли упасть.

    Пусть они бросят вас в нечто похожее на вентиляционное отверстие.Затем войдите в лифт и нажмите кнопку. Люди находятся на крыше лифта над вами. Как только лифт окажется наверху, бегите налево. Люди последуют за вами и упадут с уступа до вашего уровня.

    Теперь возьмите примерно половину шелухи, чтобы следовать за вами обратно в лифт, а другая половина окажется в ловушке за пределами лифта. Взаимодействуйте с лифтом, чтобы закрыть половину из них снаружи лифта и половину внутри. (Это не обязательно должно быть ровно половина. Вам просто нужно три или больше в любой области.)

    Поднимитесь на лифте достаточно низко, чтобы шелуха снаружи могла забраться на лифт. Верните его на тот же этаж. Пройдите прямо за лифтом направо и увидите желтый трос над собой. Попросите шелуху бросить вас к нему и взобраться на вершину. Идите налево, чтобы встретить шелуху, оставшуюся за лифтом, и найдите шар на потолке этой области. Попросите шелуху бросить вас к ней и взаимодействовать с ней, чтобы уничтожить.

    Сфера 14

    Место: Обсерватория

    Вы сможете получить этот последний шар, только если найдете и уничтожите все предыдущие 13.

    В секции обсерватории прямо перед тем, как вы спуститесь по лестнице, чтобы найти устройство с механической рукой, вы должны увидеть еще один желтый провод. Прыгайте по лестнице и поднимайтесь вверх, а не спускайтесь вниз.

    Продолжайте следовать по желтому проводу, пока не найдете знак на заднем плане с 13 светящимися шарами. Продолжайте идти вперед и войдите в странную сферу. Вы можете взаимодействовать с чем-то в нем, даже если вы этого не видите. Потяните его влево, чтобы выключить.

    Вы заметите, что один шар (местоположение второго) все еще будет гореть.Вернитесь в то место на Ферме, чтобы узнать, что там происходит.

    Когда вы спуститесь через люк, ведущий ко второй сфере, вы найдете дверь справа с переключателем рядом с ней, который можно поднимать вверх, вправо и влево. Поверните переключатель вверх, вверх, вправо, влево, вправо, вправо, вправо, вверх, вверх, вверх, вправо, влево, влево, влево, чтобы открыть дверь. Продолжайте бежать вперед и вытяните кабели из стены в конце, чтобы активировать секретный финал. Второй свет в комнате с последней сферой теперь погаснет.

    Facebook, Instagram, WhatsApp падают из-за исчезновения записей DNS при загадочных обстоятельствах

    Пусть летают теории заговора.
    Вольф Рихтер для WOLF STREET.

    Любой, кто когда-либо управлял веб-сайтом и сервером, знает, как это может быть неприятно, если что-то пойдет не так — например, обновление программного обеспечения или сетевых настроек — и сайт выйдет из строя. Помимо сбоев, связанных с конкретными веб-сайтами, за последний год имели место массовые отключения Интернета, связанные с обновлением конфигураций глобальной сети.Но отключение Facebook сегодня утром — нечто особенное, не только потому, что оно масштабное и тотальное, но и потому, что насколько известно, технические детали.

    Я уже могу представить себе стажера — высокооплачиваемого стажера — которого обвиняют в том, что он напортачил с какой-то мелкой частью, связанной с обновлением; и я также могу представить себе глупейшую теорию заговора, которая внезапно стала реальной причиной.

    «Интернет-трафик к службам Facebook практически исчез в 15:39 по всемирному координированному времени в понедельник, 4 октября 2021 года, при этом первые признаки указывают на проблему с DNS», — сообщила компания Kentik, занимающаяся мониторингом сети, со ссылкой на совокупные данные NetFlow.Для пользователей доступ к веб-сайтам Facebook, Instagram и WhatsApp был невозможен в течение нескольких часов.

    «Ранее этим утром что-то внутри Facebook заставило компанию отозвать ключевые цифровые записи, которые сообщают компьютерам и другим устройствам с выходом в Интернет, как находить эти места назначения в Интернете», — сообщил журналист-расследователь Брайан Кребс, занимающийся вопросами безопасности в Интернете, на своем сайте Krebs on Безопасность.

    Эти цифровые записи представляют собой записи в системе доменных имен (DNS), децентрализованной системе именования компьютеров и служб, подключенных к Интернету или частной сети.Эти записи имен позволяют браузерам находить веб-сайты, которые хочет видеть пользователь. Без записей DNS нет ничего.

    DNS-записи Facebook исчезли. И браузеры, которые выходят в Интернет, чтобы найти какой-либо из сайтов Facebook, не могут их найти и отображать сообщение об ошибке.

    «Мы не знаем, как и почему продолжаются сбои в работе Facebook и других его объектов, но изменения должны были происходить внутри компании, поскольку Facebook управляет этими записями внутри страны», — пишет Кребс.

    «Остается только догадываться, были ли изменения внесены злонамеренно или случайно», — сказал он.

    Для Facebook, который разрабатывает и управляет множеством технологий внутри компании, это огромная проблема, потому что его система электронной почты не работает, а доменные имена испарились.

    Workplace from Facebook , онлайновый программный инструмент для совместной работы, разработанный Facebook, также не работает, по словам Райана Мака, технического репортера NY Times. Не работают и другие внутренние службы и инструменты. Сотрудники не могут общаться друг с другом.

    Так может переключиться на Gmail или телефон? Arrrrgh!

    Система электронных бейджей, которая позволяет сотрудникам входить в объекты Facebook, также не работает, по словам Ширы Френкель, технического репортера NY Times, на основе разговоров с кем-то в Facebook.Сотрудники, которые пришли, чтобы помочь разобраться в проблеме, были заблокированы, потому что электронные бейджи больше не работали.

    Ссылаясь на Дуга Мэдори, директора по интернет-анализу в Kentik, Брайан Кребс сказал, что «кто-то в Facebook вызвал обновление записей протокола пограничного шлюза (BGP) компании. BGP — это механизм, с помощью которого мировые интернет-провайдеры обмениваются информацией о том, какие провайдеры отвечают за маршрутизацию интернет-трафика к определенным группам интернет-адресов.”

    «Проще говоря, сегодня утром Facebook забрал карту, сообщающую компьютерам мира, как находить различные онлайн-ресурсы», — сказал Кребс.

    Домен Facebook facebook.com выставлен на продажу в Интернете, но это больше похоже на шутку. Кажется маловероятным, что это сработает и что кто-то сможет продать его за миллиард долларов.

    Случайно или нет, но отключение произошло после интервью 60 Minutes с информатором Facebook Фрэнсис Хауген.

    Может быть, кто-то внутри решил отключить Facebook, чтобы мир узнал, как тяжело ему жить без него. Другие ответили «скатертью дороги». Хорошо, теперь я начинаю свою собственную теорию заговора.

    Акции [FB] упали на 4,9% в течение дня на фоне широкой распродажи в сфере технологий, в результате которой Nasdaq упал на 2,1%.

    Любите читать WOLF STREET и хотите поддержать его? Используете блокировщики рекламы — я понимаю, почему — но хотите поддержать сайт? Вы можете сделать пожертвование. Я безмерно это ценю.Нажмите на кружку пива и чая со льдом, чтобы узнать, как это сделать:

    Хотите получать уведомление по электронной почте, когда WOLF STREET публикует новую статью? Подпишите здесь.

    Металлические крыши — отличная защита от лесных пожаров. Щелкните здесь или позвоните по телефону 1-800-543-8938, чтобы получить подробную информацию от нашего спонсора, компании Classic Metal Roofing.

    Classic Metal Roofing Systems, лидер в области пожаробезопасных кровельных покрытий для жилых помещений, производит продукцию, которая составляет 1/20 веса большинства черепичных изделий и соответствует классу огнестойкости A, B или C, определяемому подготовкой кровли.

    Диапазон 900 МГц

    01 января 2014 г. · Высокие значения этого спроса приводят к тому, что операторы связи вынуждены решать эту проблему, используя диапазон частот 900 МГц. Основное внимание в этой работе уделяется оценке скорости передачи и спектральной эффективности для GSM, WCDMA и LTE в диапазоне 900 МГц.

    ОБЗОР: (Модуль) Система радиоуправления FrSky R9 и R9M — первая система дальнего действия FrSky, работающая на частоте 900 МГц. Модуль R9M предлагает 4 переключаемых выхода мощности RF, чтобы вы могли выбрать подходящую мощность для различных ситуаций полета.

    Avalan AW900X Двухточечный радиоприемопередатчик большой дальности 900 МГц. Совершенно новый. 315,00 долларов США. Сэкономьте до 9%, когда покупаете больше. или Лучшее предложение + $ 34,15 за доставку …

    EnGenius FreeStyl 2 — это масштабируемая беспроводная телефонная система на 900 МГц, идеально подходящая для организаций, которым требуются надежные услуги, связь на большие расстояния на больших площадях и сложные многоэтажные среды. FreeStyl 2 — это надежная и мощная технология в элегантном дизайне.

    2 июля 2015 г. · Причина, по которой они используют частоту 900 МГц, заключается в том, что она не так сильно ослабляется стенами, как 2.4 ггц. Он также не так много, как 2,4 или 5 ГГц, так что он вроде использует безопасность по неизвестности. Вы не собираетесь проталкивать Wi-Fi сквозь кучу стен, не выходя за пределы установленного законом лимита мощности.

    Технология 900 МГц оснащена специальными функциями, такими как: Расширенный диапазон — использование полосы частот 900 МГц для передачи сигнала между базой и трубкой, что означает больший диапазон связи по сравнению с обычными беспроводными телефонами 43–49 МГц.

    Frsky R9M 2019 Модуль передатчика дальнего действия 900 МГц и приемник R9 Slim + с установленной антенной Super 8 и T Технические характеристики (модуль передатчика): Система радиоуправления FrSky R9 и R9M является первой системой дальнего действия FrSky, которая работает на частоте 900 МГц.

    Диапазон данных ZOONv3 составляет от 6 км до 21 км, и диапазон зависит от конфигурации полосы пропускания данных. Вы можете отправлять данные на расстояние до 6 километров со скоростью 125 Кбит / с и скоростью 0,5 Кбит / с …

    Видеопередатчики 900 МГц, 1,2 ГГц и 2,4 ГГц для передачи на большие расстояния.

    14204 охватывает диапазоны частот, используемые некоторыми из наших радиостанций с расширенным спектром, работающих в диапазоне 900 МГц. Поскольку он имеет штекерный разъем RPSMA, 14204 можно напрямую подключать только к радиоустройству или кабелю с разъемом RPSMA.Адаптеры, такие как pn 28477 и pn 18686, могут использоваться для адаптации этой антенны к радиочастотному соединению, отличному от …

    Антенна с переменным усилением ShapeShifter 868/900 МГц — — VAS IBCRAZY. Сверхдальний радиус действия и всенаправленная антенна в одном! Разработанный антенным мастером IBCrazy, Shapeshifter использует …

    RADIO CONTROL 900MHZ FPV — после серии «Низкий уровень сигнала», «Критический сигнал» и «RX».
