Лучший утеплитель для теплого водяного пола — экономим электроэнергию
Грамотная теплоизоляция теплого водяного пола является залогом энергоэффективности системы обогрева. Утепление пола перед монтажом системы водяного обогрева позволит свести к минимуму теплопотери помещения и не расходовать тепло на обогрев подвала или грунта.
Основной задачей теплоизоляционного слоя является направление тепловой энергии строго вверх, то есть в то помещение, для которого необходимо обогрев.
Основной задачей теплоизоляционного слоя является направление тепловой энергии строго вверх, то есть в то помещение, для которого необходимо обогрев. Теплоизоляционный слой препятствует проникновению тепла через нижнее перекрытие пола.
Правильно подобранный теплоизоляционный материал увеличит экономичность, несущую способность и мощность теплого водяного пола.
В зависимости от выбранного утеплителя предъявляются определенные требования к толщине теплоизоляционного слоя. При использовании классических теплоизоляционных материалов (минеральной ваты, стекловаты, пенополистирола) толщина слоя утеплителя, применяемого для теплоизоляции пола, расположенного над нежилым подвальным помещением или над грунтом (холодное перекрытие) должна составлять не меньше 50 мм, для теплых перекрытий (над жилым помещением) – не меньше 20 мм.
Плотность утеплителя должна быть не меньше 25кг/м3. Если не соблюсти данные требования, то около 15-20% тепла, выработанного системой «теплый пол», попросту будут уходить на обогрев перекрытия и пространства под ним.

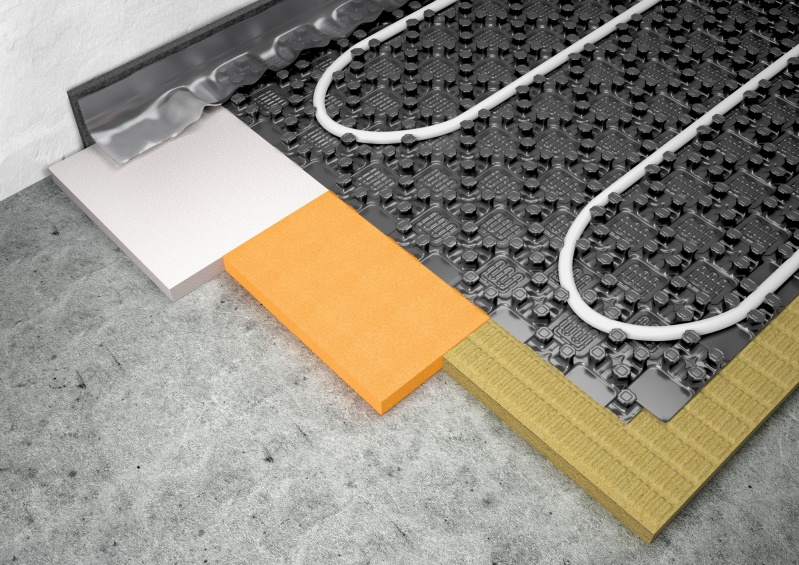

В качестве теплоизоляционных материалов для утепления основания теплого пола применяют пенополистирол, минераловатные маты, пенополиуретан, пробковый утеплитель или профильные теплоизоляционные маты.
Пенополистирол
Пенополистирол выпускается в виде листов, что позволяет легко монтировать его на основание пола.
Утеплитель выпускается в виде листов, что позволяет легко монтировать его на основание пола. Преимуществами утеплителя является наличие различных типоразмеров, что позволяет утеплять перекрытие в зависимости от температуры воздуха помещения, расположенного под ним. Толщина пенополистирольного теплоизоляционного слоя может варьироваться от 30 до 120 мм. Теплоизоляционный слой наибольшей толщины монтируется в том случае, когда под перекрытием находится неотапливаемое подвальное помещение, глубина заглубления в грунт которого меньше, чем 1,5 метра.
Теплоизоляционный слой, толщиною 30 мм, монтируют в том случае, если под перекрытием расположено жилое отапливаемое помещение, температура внутри которого не опускается ниже 18 градусов Цельсия.
Пенополистирол имеет низкую паропроницаемость, поэтому для защиты теплоизоляционного слоя от проникновения влаги необходимо укладывать гидроизоляционную пленку.
К недостаткам утеплителя относят большую толщину теплоизоляционного слоя, монтаж которого подразумевает существенное поднятие уровня пола, а также низкую прочность теплоизоляционного материала. Из-за высокой хрупкости и малой прочности при нанесении бетонной стяжки необходимо дополнительно армировать теплоизоляционный слой.
Минераловатные маты
К достоинствам минеральной ваты можно отнести ее способность заполнять все свободное пространство, обеспечивая тем самым монолитность теплоизоляционного слоя и высокую звукоизоляцию помещения. К недостаткам минеральной ваты как утеплителя относят его высокую гигроскопичность.
Вата склонна напитывать влагу и, как следствие, терять свои теплоизоляционные свойства. При намокании теплоизоляционный слой деформируется, возникают мостики холода, через которые осуществляются теплопотери.
Минераловатный теплоизоляционный слой нуждается в качественной гидро- и пароизоляции, обеспечить которую не всегда возможно.
Пенополиуретан
Применение пенополиуретана позволяет быстро производить теплоизоляционные работы.
Пенополиуретан из-за особенностей своей структуры и технологии нанесения не нуждается в дополнительном монтаже паро- и гидроизоляции. Высокая адгезия обеспечивает надежную сцепку теплоизолятора с утепляемой поверхностью, а низкий коэффициент теплопроводности позволяет наносить тонкий теплоизоляционный слой, энергоэффективность которого является такой же, как и у теплоизоляционного слоя, выполненного из классических теплоизоляционных материалов.
Применение пенополиуретана позволяет быстро производить теплоизоляционные работы, избежать поднятия уровня пола, препятствует образованию мостиков холода и скоплению влаги в подполовом пространстве.
Кроме того, пенополиуретан имеет высокую прочность, поэтому нет необходимости дополнительно армировать теплоизоляционный слой при последующем нанесении бетонной стяжки. Материал имеет длительный срок эксплуатации. Не оказывает дополнительной нагрузки на конструкцию, так как создает с межэтажным перекрытием двойной монолит. При помощи пенополиуретана можно утеплить поверхность, имеющую сложную геометрию, а работы по укладке напольного покрытия можно проводить через 3-4 часа после распыления термоизолятора на поверхность. Все эти особенности позволяют с успехом применять пенополиуретан для термоизоляции различных видов полов, включая каркасные полы, бетонные, деревянные и черновые.
Пробковый утеплитель
Для утепления основания под систему «теплый пол» можно использовать пропитанный воском пробковый утеплитель. Термоизолятор монтируется на специальные клеевые составы, является высокоэкологичным материалом. К недостаткам утеплителя можно отнести сложности, связанные с обеспечением необходимой толщины теплоизоляционного слоя, чувствительность к влаге и склонность к биологическому разрушению.
Перед укладкой пробкового утеплителя следует позаботиться о надежной герметизации основания.
Профильные теплоизоляционные маты
Специальные профильные маты предназначены для монтажа системы «теплый пол».
Специальные профильные маты предназначены для монтажа системы «теплый пол». Они обеспечивают надежную теплоизоляцию пола, а также покрыты сверху пароизоляционной мембранной, что снимает необходимость дополнительно укладывать паробарьер. На поверхности матов имеются специальные выступы, предназначенные для укладки труб системы «теплый пол».
Перед монтажом матов необходимо создать гидроизоляционный слой, а к недостаткам такого способа утепления можно отнести сложности, связанные с разводом труб системы между выступами матов. При помощи профильных плит не получиться создать систему «теплый пол» если ее трубы имеют нестандартный диаметр.
Теплоизоляция для теплого пола- Цена на теплоизоляцию для водяного теплого пола
Каталог
Монтаж теплого пола — трудоемкий процесс, который лучше доверить профессионалам в данном деле.
При этом особое внимание необходимо уделить теплоизоляции труб, ведь именно от этого будет зависеть конечный результат работ и соответственно температура внутри помещения. Итальянская компания Valtec специально для этого имеет свою линейку продукцию, которую вы можете увидеть в нашем каталоге. При этом используются современные материалы, которые позволяют минимизировать потери тепла, благодаря чему в вашем доме всегда будет тепло и уютно.
Каталог:
Поиск по параметрам
Высота
115
140
32
38
40
Диаметр
16
16.18
16.фев
20
25
40 х 32 мм
100
1200
125
26
33
40
500
800
Теплоизоляция для теплого пола от компании Valtec представлена в нашем каталоге следующей продукцией:
- подложка для теплого пола.
Она изготовлена из вспененного полиэтилена, который обладает отличными тепло- и звукоизоляционными свойствами. При этом он имеет стойкость к влаге, а также устойчивость к воздействию строительных смесей. Толщина теплоизоляционной подложки составляет 3 мм, чего вполне достаточно чтобы добиться отличной теплоизоляции и максимально уменьшить потери тепла. Благодаря наличию металлизированной пленки тепло по полу распределяется равномерно. Такая изоляция под теплый водяной пол поставляется в рулонах шириной 1,2 метра. Каждый из них предназначен для покрытия площади в 30 квадратных метров; - пенополистирол. Он выпускается в виде плит размером 100х500х40 и 800х700х45 мм. Благодаря подложке из такого материала исключаются потери тепла в нижнем направлении. К тому пенополистирол выступает и в качестве шумоизоляции. Плиты Valtec на своей поверхности имеют специальные бобышки высотой 20 мм, благодаря чему существенно упрощается процесс монтажа труб;
- лента демпферная. Такая теплоизоляция для водного теплого пола необходима для защиты от потерь тепла через стены здания.
Она изготовлена из вспененного полиэтилена, который обладает отличными тепло- и звукоизоляционными свойствами. При этом он имеет стойкость к влаге, а также устойчивость к воздействию строительных смесей. Толщина теплоизоляционной подложки составляет 3 мм, чего вполне достаточно чтобы добиться отличной теплоизоляции и максимально уменьшить потери тепла. Благодаря наличию металлизированной пленки тепло по полу распределяется равномерно. Такая изоляция под теплый водяной пол поставляется в рулонах шириной 1,2 метра. Каждый из них предназначен для покрытия площади в 30 квадратных метров;
Также в нашем интернет-магазине вы найдете специальные скобы и шины для фиксации труб, фиксаторы поворота.
Преимущество продукции Valtec
На сегодняшний день вся продукция компании Valtec отличается высочайшим качеством при невысокой стоимости. Именно это и привлекает покупателей. Теплоизоляция под теплый электрический пол от этого производителя поможет минимизировать потери тепла рабочей жидкости, благодаря чему в помещении всегда будет тепло и комфортно.
Вся продукция, выпускаемая маркой Valtec, регулярно проходит специальные испытания, которые в очередной раз подтверждают ее высочайшее качество. При этом используются лучшие современные теплоизоляционные материалы, которые способны прослужить далеко не один десяток лет.
Водонагреватели по запросу | | Теплый пол своими руками
Компания Radiant Floor стала пионером в использовании водонагревателей без резервуара для лучистого обогрева пола почти 20 лет назад, когда многие в отопительной отрасли считали, что «водонагреватели по требованию никогда не работать на лучистое тепло»… мы не согласились! Мы делаем это дольше, чем кто-либо, и с большим успехом!
КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И ПРЕДНАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «обычными» водонагревателями, поэтому не позволяйте компактным размерам обмануть вас! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.
Эти высокоэффективные обогреватели созданы с учетом лучистого обогрева. Мы предлагаем устройства, которые будут нагревать как ваш Radiant (отопление помещений), так и горячую воду для бытовых нужд.
Независимо от того, какую систему лучистого отопления вы выберете, будь то открытый, закрытый или теплообменник, или тип требуемого источника топлива, пропан, природный газ, электричество или масло,… Компания Radiant Floor поможет вам!!!
Вот полезная информация: Один галлон пропана может произвести 91 000 БТЕ,….. Терм (100 кубических футов) природного газа эквивалентен (приблизительно) 100 000 БТЕ.
Заинтересованы в счетах за дешевое топливо? Мы воочию убедились в удивительной эффективности, экономии энергии и их необычайной мощности нагрева! Мы разрабатываем системы лучистого отопления с учетом уникальных характеристик безбаковых водонагревателей. Сегодня безрезервуарные обогреватели представляют собой недорогие, высокоэффективные устройства, которые дешевле в обслуживании и эксплуатации.
Водонагреватели Takagi по требованию обладают многими превосходными характеристиками. Они очень хорошо спроектированы, тихие, компактные (2,2 куб. фута), легкие (60 фунтов), могут удобно монтироваться на стене, легко вентилируются, имеют «прямую вентиляцию», что означает, что они используют наружный воздух для горения, и используйте 3-дюймовый ПВХ для впуска и выпуска. Все модели практически исключают потери тепла в режиме ожидания. Другими словами, они не хранят горячую воду, а нагревают ее только тогда, когда она вам действительно нужна.
Единственным электрическим соединением с водонагревателем On Demand / Tankless,… является питание (штепсель) к/от устройства. Водонагреватель срабатывает, когда устройство определяет расход не менее 1/2 галлона в минуту. Водонагреватель активируется, когда какая-либо или все зоны требуют нагрева, а насос(ы) циркулируют жидкость через устройство, таким образом создавая «поток», который сигнализирует о включении водонагревателя!
Водонагреватели Takagi действительно мгновенные и чрезвычайно мощные, и следующий пример прекрасно иллюстрирует это утверждение.
Несколько лет назад один из наших техников установил водонагреватель Takagi для обогрева своего гаража площадью 2100 кв. футов. Плита была буквально ледяной из-за недель минусовой погоды. Заполнив систему антифризом, он запустил излучающую систему и увидел, как жидкость с температурой 28 градусов покидает пол, попадает в Takagi, а через пять секунд выходит из обогревателя при температуре 180 градусов!
Удивительно, но Такаги подняли температуру воды на 152 градуса!
Конечно, для снижения температуры воды до 130 градусов, прежде чем она вернется на пол, использовался смесительный клапан, но этот пример показывает, как Takagi ведет себя в экстремальных условиях.
Takagi T-h4j
В зависимости от ваших потребностей в БТЕ, один из двух вышеперечисленных агрегатов идеально подойдет как для обогрева пола, так и для горячего водоснабжения. Подробную информацию и технические характеристики моделей T-h4j (фото слева) и T-h4 (фото справа) можно найти по ссылкам выше.
Takagi Th4
T-h4 — новейшая высокоэффективная модель Takagi. Он рассчитан на эффективность 95% и имеет вентиляционные отверстия из ПВХ.
Схемы и фотографии этих водонагревателей по требованию Takagi в различных конфигурациях лучистого нагрева см. в разделе: Takagi и лучистое тепло
- Полный комплект концентрических вентиляционных отверстий
- Вид спереди готовой установки вентиляции
- Готовый концентрический вентиляционный комплект
- Концентрическая вентиляционная установка
- Страница 1 инструкции по установке
- Страница 2 инструкции по установке
Примечание: Если в вашем городе или регионе необычно жесткая вода, т. е. содержащиеся в воде минералы, которые могут засорить теплообменник в системе подачи воды по запросу и сократить срок службы устройства, может потребоваться умягчитель воды.
Настенный блок Elite
Elite — еще один блок по запросу, используемый для лучистого отопления. При КПД до 98% это исключительный источник тепла, но конфигурация первичного/вторичного водопровода, рекомендуемая компанией Heat Transfer Products, несколько сложнее, чем у Takagi.
Но, если вы готовы к небольшому сантехническому приключению и вам нужен «один из самых эффективных нагревателей на рынке», а также компактный, легкий, надежный, полностью из нержавеющей стали, прямой с вентиляцией трубой из ПВХ и полной 7-летней гарантией на теплообменник… Elite для вас.
Эффективность источника тепла рассчитывается путем умножения
БТЕ нагревательного агрегата на входе , умножения этого числа на его КПД,… Это равняется выходу БТЕ агрегата. Пример: Блок мощностью 199 000 БТЕ с КПД 95% имеет выходную мощность 189 050 БТЕ. (199 000 х 95% = 189,050). Это число изменится и должно быть изменено (снижено) для больших высот (выше 5000 футов).
Свяжитесь с техническим специалистом для получения подробной информации.Лучистое отопление | Министерство энергетики
Системы лучистого отопления подают тепло непосредственно к полу или к панелям в стене или потолке дома. Системы во многом зависят от лучистого теплопереноса — доставки тепла непосредственно от горячей поверхности к людям и объектам в помещении с помощью инфракрасного излучения. Лучистое отопление — это эффект, который вы ощущаете от тепла горячего элемента плиты, находящегося через всю комнату. Когда лучистое отопление расположено в полу, его часто называют лучистым отоплением пола или просто отоплением пола.
Лучистое отопление имеет ряд преимуществ. Он более эффективен, чем отопление плинтуса, и обычно более эффективен, чем отопление с принудительной подачей воздуха, поскольку устраняет потери в воздуховоде. Люди с аллергией часто предпочитают лучистое тепло, потому что оно не распространяет аллергены, как системы принудительной вентиляции.
Гидравлические (жидкостные) системы потребляют мало электроэнергии, что является преимуществом для домов, не подключенных к электросети, или в районах с высокими ценами на электроэнергию. Гидравлические системы могут использовать широкий спектр источников энергии для нагрева жидкости, включая стандартные газовые или жидкотопливные котлы, дровяные котлы, солнечные водонагреватели или комбинацию этих источников. Чтобы узнать больше о различных типах источников энергии и системах распределения тепла для отопления дома, изучите нашу инфографику Energy Saver 101, посвященную отоплению дома.
Несмотря на свое название, лучистое отопление пола в значительной степени зависит от конвекции, естественной циркуляции тепла в помещении по мере того, как воздух, нагретый полом, поднимается вверх. Системы лучистого обогрева пола существенно отличаются от лучистых панелей, используемых в стенах и потолках. По этой причине в следующих разделах отдельно рассматриваются теплоизлучающие полы и излучающие панели.
Теплый пол
Существует три типа лучистых полов: воздушные лучистые полы (воздух является теплоносителем), электрические теплые полы и водяные (водяные)
теплые полы. Вы можете дополнительно классифицировать эти типы по установке. Те, в которых используется большая тепловая масса пола из бетонных плит или легкого бетона поверх деревянного чернового пола, называются «мокрыми установками», а те, в которых установщик «вставляет» трубу излучающего пола между двумя слоями фанеры или прикрепляет трубку
Типы теплых полов
Теплые полы с воздушным обогревом
Воздух не может удерживать большое количество тепла, поэтому теплые воздушные полы нерентабельны в жилых помещениях и устанавливаются редко. Хотя их можно комбинировать с солнечными системами воздушного отопления, у этих систем есть очевидный недостаток, заключающийся в том, что они производят тепло только в дневное время, когда отопительные нагрузки обычно ниже.
Неэффективность попытки обогреть дом обычной печью, прокачивая воздух через полы ночью, перевешивает преимущества использования солнечного тепла днем. Хотя в некоторых ранних системах солнечного нагрева воздуха в качестве теплоаккумулирующей среды использовались камни, этот подход не рекомендуется (см. Системы солнечного нагрева воздуха).
Теплые электрические полы
Теплые электрические полы обычно состоят из электрических нагревательных кабелей, встроенных в пол. Также доступны системы с электрическими матами, установленными на черновом полу под напольным покрытием, таким как плитка.
Из-за относительно высокой стоимости электроэнергии электрические лучистые полы обычно рентабельны только в том случае, если они включают в себя значительную тепловую массу, такую как толстый бетонный пол, и ваша электроэнергетическая компания предлагает тарифы на время использования. Повременные нормы позволяют «заряжать» бетонный пол теплом в непиковые часы (примерно 9 часов).
вечера. до 6 утра). Если тепловая масса пола достаточно велика, аккумулированное в нем тепло будет поддерживать комфорт в доме в течение восьми-десяти часов без каких-либо дополнительных затрат электроэнергии, особенно когда дневные температуры значительно выше ночных. Это экономит значительную сумму денег по сравнению с отоплением по пиковым тарифам на электроэнергию в течение дня.
Электрические теплые полы также могут иметь смысл для пристроек к дому, если было бы нецелесообразно расширять систему отопления в новом помещении. Тем не менее, домовладельцам следует рассмотреть другие варианты, такие как мини-сплит-тепловые насосы, которые работают более эффективно и имеют дополнительное преимущество в виде охлаждения.
Водяные лучистые полы
Водяные (жидкостные) системы являются наиболее популярными и экономичными системами лучистого отопления для климата с преобладанием отопления. Водяные системы теплых полов перекачивают нагретую воду из бойлера по трубам, проложенным под полом.
В некоторых системах регулирование потока горячей воды через каждую трубную петлю с помощью зональных клапанов или насосов и термостатов регулирует температуру в помещении. Стоимость установки водяного лучистого пола варьируется в зависимости от местоположения и зависит от размера дома, типа установки, напольного покрытия, удаленности участка и стоимости рабочей силы.
Типы укладки на пол
Независимо от того, используете ли вы нагревательные кабели или трубы, методы установки электрических и водяных систем отопления в полах одинаковы.
В так называемых «мокрых» установках кабели или трубы встраиваются в твердый пол, и это самая старая форма современных систем лучистого пола. Трубка или кабель могут быть встроены в толстую бетонную фундаментную плиту (обычно используемую в «плитных» домах ранчо без подвала) или в тонкий слой бетона, гипса или другого материала, установленного поверх черного пола. Если используется бетон, а новый пол находится не на твердой земле, может потребоваться дополнительная опора пола из-за дополнительного веса.
Вы должны проконсультироваться с профессиональным инженером, чтобы определить несущую способность пола.
Толстые бетонные плиты идеально подходят для аккумулирования тепла от солнечных энергетических систем, мощность которых колеблется. Недостатком толстых плит является их медленная тепловая реакция, что делает такие стратегии, как ночные или дневные неудачи, трудными, если не невозможными. Большинство специалистов рекомендуют поддерживать постоянную температуру в домах с такими типами систем отопления.
Благодаря недавним инновациям в технологии полов, так называемые «сухие» полы, в которых кабели или трубы проходят в воздушном пространстве под полом, приобретают все большую популярность, главным образом потому, что сухой пол быстрее и дешевле укладывать. строить. Поскольку сухие полы предполагают нагрев воздушного пространства, система лучистого отопления должна работать при более высокой температуре.
В некоторых сухих установках трубы или кабели подвешиваются под полом между балками.
Этот метод обычно требует сверления балок пола для установки труб. Под трубами также должна быть установлена отражающая изоляция, чтобы направлять тепло вверх. Трубки или кабели также могут быть установлены над полом, между двумя слоями чернового пола. В этих случаях жидкостные трубки часто вставляются в алюминиевые диффузоры, которые распределяют тепло воды по полу, чтобы нагреть пол более равномерно. Трубки и рассеиватели тепла закреплены между планками обрешетки, которые несут вес нового чернового пола и готовой поверхности пола.
По крайней мере, одна компания улучшила эту идею, изготовив фанерный черновой пол с канавками для труб и встроенными в них алюминиевыми пластинами рассеивателя тепла. Такие продукты также позволяют использовать в два раза меньше труб или кабелей, поскольку теплопередача пола значительно улучшается по сравнению с более традиционными сухими или мокрыми полами.
Напольные покрытия
Керамическая плитка является наиболее распространенным и эффективным напольным покрытием для лучистого обогрева пола, так как она хорошо проводит тепло и способствует накоплению тепла.
Также можно использовать обычные напольные покрытия, такие как листы винила и линолеума, ковровое покрытие или дерево, но любое покрытие, изолирующее пол от комнаты, снизит эффективность системы.
Если вы хотите ковровое покрытие, используйте тонкий ковер с плотной набивкой и кладите как можно меньше коврового покрытия. Если в некоторых комнатах, но не во всех, есть напольное покрытие, то в этих комнатах должен быть отдельный контур труб, чтобы система обогревала эти помещения более эффективно. Это связано с тем, что вода, текущая под накрытым полом, должна быть более горячей, чтобы компенсировать напольное покрытие. Деревянные полы должны быть ламинированными, а не массивными, чтобы уменьшить вероятность усадки и растрескивания древесины под воздействием тепла.
Излучающие панели
Настенные и потолочные излучающие панели обычно изготавливаются из алюминия и могут обогреваться либо электричеством, либо трубами, по которым течет горячая вода, хотя последнее создает опасения по поводу утечек в настенных или потолочных системах.
