Утепление межэтажных перекрытий — деревянных, бетонных, балочных и безбалочных / Статьи о Теплофом

Оглавление

1. Когда необходимо утеплять?
2. Материалы
3. Особенности утепления
   1. Чердачные
   2. Цокольные
   3. Межэтажные
   4. Пола на верхнем этаже
   5. Балочных перекрытий
   6. По деревянным балкам
   7. По металлическим балкам
   8. Сборно-монолитные
   9. Безбалочных перекрытий
4. Потолка на нижнем этаже
5. Заключение

Когда хотят сказать хорошо о доме, то говорят «теплый дом». Обеспечить  теплом свое жилье можно по-разному, но очень важно его сохранить, чтобы сэкономить свои финансы и ресурсы планеты. Поэтому при новом строительстве и ремонтных работах одной из главных задач становится утепление квартир и домов, в том числе, утепление межэтажных перекрытий.

Когда необходимо утеплять?

Теплообмен в помещении во многом зависит от его расположения, особенно от наличия сверху или снизу неотапливаемых помещений. В зависимости от этого на перекрытиях между теплым и холодным  помещениями возникает потеря тепла. Как это происходит:

1. В случае наличия на верхнем этаже холодного пространства следует ожидать, что перекрытие будет иметь более низкую температуру. При этом теплый воздух, поднимаясь верх охлаждается за счет нагрева перекрытия и общая температура помещения снижается.
2. Если не отапливается нижнее помещение, например, подвал, то холодным будет пол. Кроме того, что это, в целом, тоже будет охлаждать помещение, существует опасность разрушения такого перекрытия из-за конденсирующейся влаги на холодной поверхности и попадания ее во внутрь перекрытия с последующим его разрушением.
3. В случаях, когда верхнее и нижнее помещения имеют одинаковую температуру утепление перекрытия в большей степени выполняет задачу звукоизоляции.

Материалы

Среди всего разнообразия материалов, предлагаемых на рынке для утепления, выбор должен основываться с учетом таких главных требований, как:

1. Материал должен обеспечивать защиту помещения от тепловых потерь и снижение расходов на энергоресурсы.
2. Быть пожаробезопасным и не иметь никаких вредных для здоровья выделений.
3. Не создавать опасной нагрузки на перекрытия, то есть вес не должен превышать расчетные показатели строения.

Самыми применяемыми для выполнения этих задач стали следующие материалы:

1. Минеральная вата.  Она имеет неплохие показатели по тепло и звукоизоляции, при этом доступную цену и удобство в использовании. При монтаже не требуется специальных устройств и работа может производиться одним человеком. Минеральная вата не токсична и устойчива к высоким температурам.
2. Качества пенопласта схожи с минеральной ватой. Но такой материал имеет жесткую структуру и выпускается в виде плит. Важно при выборе его для обеспечения теплозащиты уделять внимание пожаробезопасным свойствам. Такой пенопласт будет стоить дороже. Кроме того, при нагревании пенопласт способен выделять токсичные элементы, а потому его не рекомендуют для жилых помещений, особенно детских и спальни.
3. Пенополиуретан обеспечивает хорошую теплоизоляцию при меньшем слое, обладает небольшим весом и высокой плотностью заполнения пространства. Но для его использования требуется специальная техника и квалифицированные исполнители. Поэтому его использование не так широко распространено.
4. Насыпные материалы. Главным их преимуществом является обеспечение плотности теплозащитного слоя без образования пустот. К этой категории относятся:
   1. керамзит, наиболее часто применяемый материал, обладающий хорошими теплоизоляционными свойствами, но с ограничением в применении для чердачных перекрытий из-за большого веса;
   2. опилки могут применяться для утепления перекрытий с большой осторожностью, потому что не обеспечивают необходимой пожаробезопасности;
   3. эковата доступна по цене и обеспечивает необходимую защиту от холода, при этом обладает высокой износостойкостью и пожаробезопасностью.

Для тех, кто ценит жизненное пространство и не хочет терять 15 и более сантиметров высоты помещения существуют современные разработки специальных панелей, обеспечивающих прекрасную теплозащиту при небольшой толщине. Примером могут служить панели Teplofom. Изготовленные из экструзионного пенополистирола с армированной сеткой и покрытием из полимерцемента, они обладают прекрасными характеристиками по теплозащите при толщине от 10мм. В разряд достоинств такого материала входит прочность, долговечность и устойчивость к неблагоприятным условиям, а так же доступная цена.

Особенности утепления

Утепление перекрытий не сводится только к созданию дополнительного слоя, который обеспечит сохранения тепла в помещении. Система утепления должна учитывать и циркуляцию влаги. В теплом помещении, при наличии холодных поверхностей, на них образуется конденсат. Эта влага может проникать внутрь утеплителя, накапливаться там и вызывать рост плесени или приводить к гниению утеплителя и материала перекрытия. Не менее важно, чтобы обеспечивалась вентиляция помещения, иначе плесень будет появляться уже в самом помещении. Поэтому система утепления перекрытия выполняется в виде слоеного пирога, состоящего из самого утеплителя и мембран, предназначенных для защиты утеплителя от влаги.

Составляющие и порядок их расположения в  таком пироге будут зависеть от того, между какими помещениями находится перекрытие.

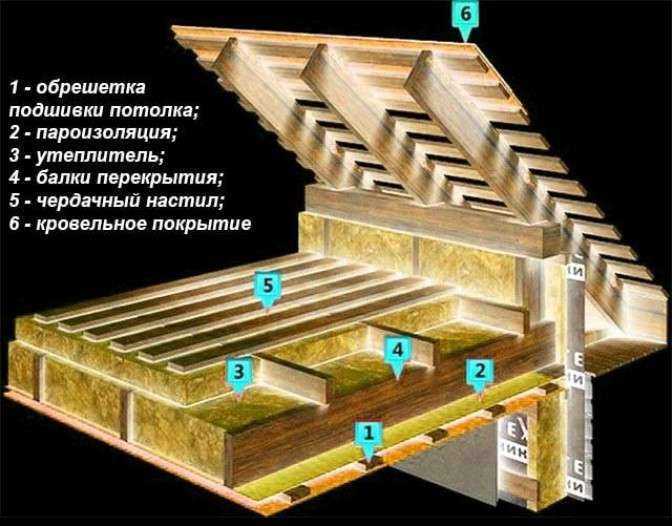

Чердачные

Эти перекрытия отделяют жилое помещение от неотапливаемого чердака. С учетом того, что теплый воздух поднимается к перекрытию, хорошая теплоизоляция способна сократить потери тепла на 30%. Но, не менее важной задачей для системы теплоизоляции чердачного перекрытия является возможность сохранить в помещении нормальную влажность и хорошую вентиляцию на чердаке. В противном случае конденсат, оседающий на балках, стропилах и  кровле, приводит к развитию грибка и постепенному их разрушению.

Чтобы защититься от неприятных последствий попадания влаги в утеплитель, особенно это касается такого материала, как минеральная вата, перед его укладкой обязательно используется пароизоляционная мембрана. Она задерживает влагу от поступающего наверх теплого воздуха и сохраняет утеплитель в сухом состоянии.

Необходимо будет произвести защиту от возможного попадания влаги сверху, от крыши. Для этого верхним слоем утепления будет гидроизоляционное покрытие. Оно может одновременно служить защитой от выветривания утеплителя, поскольку чердачное помещение обязательно должно проветриваться.

Читайте подробнее: Утепление чердака.

Цокольные

Цокольный этаж представляет собой связующее звено между фундаментом дома и жилыми помещениями. Чаще всего здесь обустраиваются подвалы. Нахождение непосредственно на грунте обуславливает низкую температуру цокольного этажа, если при этом нет утепления перекрытия, то потери тепла могут достигать 20%. Но это не единственная причина для утепления такого перекрытия. Если его не сделать, то воздействие тепла от жилого помещения может приводить к разрушению самого фундамента из-за постоянной смены промерзания и оттаивания грунта.

Обычно такое утепление осуществляется еще на стадии строительства. Если это не было сделано или существующее утепление не выполняет свои функции, то можно выполнять работы двумя способами: утепляя пол с внутренней стороны либо потолок со стороны цокольного этажа. Как и в случае утепления чердачного перекрытия, надо учитывать, что на внешней стороне перекрытия может образовываться конденсат, соответственно утеплитель необходимо защищать пароизоляционными  мембранами.

Межэтажные

В случае, когда перекрытие находится между двумя отапливаемыми этажами, с утеплением и пароизоляцией нет проблем. Исключением могут быть варианты, когда часть помещения расположена над неотапливаемой мансардой или имеет выступающую часть, непосредственно контактирующую с открытым пространством. Для таких исключительных случаев будет разумно предусмотреть теплоизоляцию по варианту цокольного этажа, чтобы снизить потери тепла, обеспечить сохранность строения от влаги.

Некоторые хозяева частных домов или дачных строений интересуются, нужна ли теплоизоляция, если зимой отдельные помещения не будут отапливаться. Разумеется, если сверху будет расположено холодное помещение, то увеличатся потери тепла, решением в таком случае может быть правильно выполненная звукоизоляция межэтажного перекрытия.  Для нее могут использоваться те же материалы, что и для теплоизоляции, в частности, минеральная вата или пенопропилен и др. Это позволит, даже при отключенном отоплении на одном из этажей, сохранять тепло на других.

Читайте также: Шумоизоляция межэтажных перекрытий.

Пола на верхнем этаже

Оборудовать перекрытия системой теплоизоляции можно разными способами. Выбор будет зависеть от конструкции, материала перекрытия, а так же от применяемого утеплителя.  Более простым в техническом исполнении, а соответственно распространенным способом считается утепление пола на верхнем этаже, поэтому стоит рассмотреть, как это выполняется для разных конструкций перекрытий.

Балочных перекрытий

Балочными называются перекрытия, в которых нагрузка распределяется между поперечными балками, расположенными на равном расстоянии. На них укладывается и крепятся элементы напольного покрытия  верхнего этажа и потолка нижнего. Такая конструкция имеет свободное пространство между несущими балками, которое возможно заполнить теплоизоляционным материалом. В зависимости от вида домостроения балки могут быть изготовлены из дерева или металла.

Деревянные балки распространены для частных домов и дачного домостроения за счет простоты монтажа и доступности материала, но предел возможной нагрузки на такие перекрытия невысок. Для строений, где предполагается высокая нагрузка более подходят металлические балки. Принцип утепления перекрытия в этом случае такой же, но необходимо более внимательное отношение к попаданию влаги. Одним из недостатков таких перекрытия может быть коррозия металла при повышенной влажности.

По деревянным балкам

Балки таких перекрытий могут изготавливаться из дерева в виде бруса с сечением порядка 100мм и высотой 150-200мм. Поверх этих балок укладываются лаги из досок, а на них крепится пол, возможен вариант без лагов, но их наличие улучшает условия эксплуатации и увеличивает долговечность. К этим же балкам снизу крепится потолочное покрытие.

Теплоизоляция таких перекрытий осуществляется заполнением пространства между балками утеплителем. Обычно для деревянных перекрытий применяют различные виды минеральной ваты, пенопласт или пеноплекс, сыпучие материалы (керамзит), реже применяется вспененный полиуретан. Примерный план работы по теплоизоляции перекрытия по деревянным балкам будет следующим:

1. На балки укладывается слой пароизоляции. Это очень важный момент, чтобы обеспечить сухой слой утеплителя и защитить сами несущие балки от влаги и плесени. Поэтому лучше приобрести для этого специально разработанные мембраны, но допустимо применение фольги или полиэтиленовой пленки. Такой слой перекроет доступ влажного воздуха внутрь утеплителя.
2. Снизу подшивается потолок. После подшивки потолка получается конструкция из отдельных коробов между несущими балками.
3. Все короба заполняются утеплителем. Необходимо учитывать, что при заполнении короба мягким материалом надо выбирать размер укладываемого материала на 20мм больше, чтобы он плотно с небольшой распоркой лег между балками.
4. При укладке двух слоев утеплителя делать это надо внахлест, чтобы перекрывать швы предыдущего слоя.
   Уложенный утеплитель проклеивается лентой на стыках, для обеспечения цельности утеплительного слоя.
5. Поверх уложенного утеплителя настилается еще один слой пароизоляции. У выбираемого материала главным качеством должна быть способность пропускать испарения из слоя утеплителя и задержки влаги, попадающей в утеплитель сверху. Для таких покрытий имеются соответствующие мембраны со специальной перфорацией.  В случае, когда перекрытие выполняется для неиспользуемого чердака теплоизоляция может считаться завершенной на данном этапе.
6. Если перекрытие выполняется над цокольным этажом или на используемом чердаке, то на слой утеплителя укладываются лаги, а на них кладут собственно пол. Небольшое воздушное пространство между мембраной и полом, равное толщине лагов создает возможность вентиляции перекрытия и защиты от возникновения плесени.

По металлическим балкам

Использование металлического профиля (швеллеры, двутавры) в качестве несущих конструкций перекрытия значительно повышает его прочность и долговечность. Такие балки позволяют увеличить пролеты при уменьшении собственных размеров. Металл не подвержен гниению и поражению грибком. Но при обустройстве теплоизоляции металлические балки становятся «мостиками холода», а за счет конденсации влаги на их поверхности возникает угроза коррозии. Если защитить от коррозии может антикоррозийная обработка, то улучшить теплоизоляционные качества можно только покрывая балку слоем вспененного полиуретана, но для этого необходимо специальное оборудование.

Еще один способ улучшить теплоизоляцию с металлическими балками — это обернуть каждую балку слоем утеплителя и поверх пароизоляционной мембраной. В остальном технология утепления по металлическим балкам не отличается от процесса утепления по деревянным балкам.

Сборно-монолитные

Сборно-монолитные перекрытия выполняются из полых прочных блоков (вкладышей), укладываемых между балками. Затем вся конструкция покрывается армирующей сеткой и заливается бетоном. Для изготовления блоков используется керамика, пенобетон, газобетон и др.

Такое перекрытие обладает высокой прочностью и хорошими теплоизоляционными свойствами. Эти свойства объясняются наличием воздушных пустот в блоках.

При необходимости дополнительно произвести теплоизоляцию сборно-монолитного перекрытия это можно сделать двумя вариантами.

1. С использованием бетонной стяжки.
   1. выравнивается и очищается вся поверхность перекрытия;
   2. на ней расстилается гидроизоляционное покрытие;
   3. укладываются лаги;
   4. пространство между лагами заполняется выбранным материалом для утепления;
   5. следующим этапом выполняется бетонная стяжка толщиной не менее 30мм, поверх которой производится финишное покрытие.
2. Первый вариант предполагает заметную потерю пространства за счет толщины  укладываемых лагов и бетонной стяжки. Чтобы избежать этих потерь, можно воспользоваться современными панельными материалами, имеющими многослойную структуру и позволяющими с минимальными потерями сохранять тепло. Одним из успешных отечественных разработок  в этой области стали панели Teplofom.
   При толщине от 10мм  они обеспечивают высокую степень теплоизоляции за счет многослойной структуры. При этом обладают прочностью и гибкостью. Монтаж такого теплоизоляционного слоя  несложен:
   1. поверхность перекрытия тщательно очищается и выравнивается;
   2. после этого на нее наносится специальный клеевой состав, на который крепятся панели;
   3. важно, чтобы укладка производилась плотно без зазоров на стыках;
   4. необходимо дождаться полного высыхания клея и оклеить все зазоры между стенами и панелями уплотнительной лентой, после чего можно приступать к чистовой отделке пола.

Безбалочных перекрытий

Безбалочные перекрытия собираются из элементов высокой прочности (железобетонные плиты, панели), которым не нужны поперечные балки для распределения нагрузки. Плиты опираются на несущие стены и специально установленные колонны с капителями. Основные разновидности безбалочных перекрытий это:

• сборные, выполненные из отдельных элементов;
• монолитные, когда монтируется опалубка с армирующей сеткой, а созданное пространство заполняется слоем бетона.

За счет высокой плотности материала, используемого для безбалочных перекрытий, они имеют хорошую защиту от влаги и не подвержены коррозии. При этом устройство теплоизоляции будет уместно создания теплого пола в жилом помещении.

Теплоизоляция для безбалочных перекрытий производится аналогично сборно-монолитным перекрытиям.

Потолка на нижнем этаже

Нередко возникают ситуации, когда теплоизоляция перекрытия не может быть проведена на верхнем этаже. Причинами могут быть нежелание уменьшать высоту помещения, невозможность сделать это на чердаке, нежелание демонтировать уже имеющийся пол и др. В этом случае можно произвести теплоизоляционные мероприятия на потолке нижнего этажа. Для этого применяются те же утеплительные материалы, что и для потолка.

Утепления потолка можно произвести двумя способами.

1. Каркасный. В этом случае на потолке монтируется каркас, который затем заполняется выбранным утеплителем. Для этого по периметру помещения крепится деревянные или металлические направляющие, а затем укладываются рейки, создающие обрешетку для укладки утеплителя. Чаще всего утеплителем служит минеральная вата, пенопласт и др. Сверху утеплитель защищается пароизоляционной мембраной, поверх которой монтируется гипсокартон или другой твердый материал в качестве наружной оболочки.
2. Бескаркасный. Такой метод позволяет экономить пространство, так как его толщина будет значительно меньше каркасного. При бескаркасном методе утеплительный материал крепится непосредственно к поверхности потолка. Это обстоятельство требует очень серьезной подготовки поверхности. Должны быть заделаны все сколы и трещины, желательно добиться идеально ровной поверхности, чтобы обеспечить плотное прилегание материала. В качестве утеплителя для бескаркасного метода лучше выбирать твердые утеплители в виде плит и панелей. Такие плиты при помощи клея крепятся к потолочной  поверхности с максимальной плотностью и отсутствием зазоров на стыках. После высыхания клея осуществляется крепление специальными дюбелями зонтиками. В результате получается ровная плотная поверхность, готовая к финишной отделке.

Панели Teplofom – простой и эффективный способ утепления

Как использование панелей Teplofom может упростить процесс теплоизоляции межэтажных перекрытий:

1. Они могут применяться для любых видов перекрытий.
2. Небольшой вес дает возможность производить работу самостоятельно.
3. Создаваемый теплоизоляционный слой не боится влаги, а значит отпадает необходимость в гидро- и пароизоляции.
4. Панели могут применяться для любых помещений и работают одинаково хорошо на чердаках и в подвалах.

Чтобы удовлетворить все потребности, выпускаются следующие модификации теплоизоляционных панелей Teplofom:

• Teplofom+  выпускается толщиной от 10мм до 100мм, что позволяет применять даже в самых суровых климатических условиях;
• Teplofom-SP  оснащаются специальным соединением шип-паз. Это позволяет упростить монтаж, создавая при этом цельную прочную конструкцию. Такие панели могут использоваться и для монтажа внутренних перегородок;
• Teplofom-PL выполнены из слоя пенополистирола с двусторонней облицовкой из влагостойкой фанеры. Такой материал может без какой-либо дополнительной термоизоляции применяться для кровли, пола, перегородок.

Заключение

Через не утепленные перекрытия, которые граничат с неотапливаемыми цокольными, подавальными и чердачными пространствами теряется до 30% тепла. Теплоизоляция перекрытий позволят существенно снизить затраты на отопление и повысить комфортность проживания. Выполнить теплоизоляцию возможно различными способами. Для этого применяются разнообразные материалы, дающие возможность сделать это самостоятельно и по разумным ценам. Но для выполнения таких работ необходимо учитывать правильность использования выбранных материалов и соблюдать технологию монтажа, чтобы обеспечить надежность и долговечность перекрытия.

Вам может быть интересно

Внутренние перегородки — сравниваем теплоизоляционные панели Teplofom+SP с соединением шип-паз с другими материалами.

Утепление дома из бруса снаружи и изнутри: советы и методы

Утепление фундамента на винтовых сваях

Утепление потолка в деревянном доме: материалы, советы.

Утепление межэтажного перекрытия по деревянным балкам

WikiPotolok

Перекрытия с несущими элементами из дерева встречаются очень часто – как в постройках солидного возраста, так и в новых строениях. Как правило, эта конструкция нуждается в качественном утеплении, либо укладке звукоизолирующего материала и о том, как утеплить межэтажное перекрытие, сделанное по деревянным балкам, поговорим в этой статье.

Особенности конструкции

Главной особенностью этой конструктивной части строения является наличие внутренних пустот, которые и будут использованы для укладки теплоизолятора или звукоизолирующих материалов. В целом, процесс это не сложный, если соблюдать элементарные правила и технологию укладки.

Еще одна особенность – несущие детали из дерева. К ним можно прикрепить любое покрытие посредством обычных саморезов или гвоздей. Это в значительной степени упрощает монтаж и сборку перекрытия. В зависимости от того, какой конкретно будет выбран вариант теплоизолятора, потребуется обустройство конструкций разного типа и, поэтому, к выбору этой составляющей нужно подойти очень внимательно.

Выбор утеплителя

В качестве теплосберегающего слоя можно применить множество самых разных по внешнему виду и свойствам материалов. Выбрать наиболее подходящий поможет приведенный ниже список, в котором рассмотрены основные характеристики возможных материалов.

• Пенопласт. Удобен в монтаже, недорого стоит и обладает очень небольшим весом. Монтаж можно производить в одиночку, а крепление в большинстве случаев осуществляется на монтажную пену. Продается в виде листов или плит. К минусам можно отнести средние характеристики по звукоизоляции, большую толщину, а также горючесть.

• Пенополиуретановое покрытие, наносимое распылителем. Отлично теплоизолирует поверхности, обеспечивая практически полную герметичность. Можно регулировать толщину наносимого слоя материала. К минусам относится необходимость использования специального оборудования для нанесения и высокая стоимость.

• Минеральная вата. Наиболее популярный из всех видов утеплителей. Помимо хороших теплоизоляционных свойств обладает неплохими характеристиками по звукоизоляции. Недорого стоит и поэтому является одним из наиболее доступных вариантов утеплителей. Предлагается в виде плит или в рулонах разной толщины и это позволит подобрать оптимальный вариант. К недостаткам относится необходимость гидроизоляции, так как этот утеплитель способен впитывать воду. Кроме того, деформация материала приводит к потере основных свойств.

• Экструдированный пенополистирол. Похож по внешнему виду на пенопласт, но, обладает более совершенными характеристиками – лучшей теплоизоляцией, меньшей толщиной и высокой прочностью. Благодаря высокой плотности, его можно покрывать шпаклёвкой или штукатуркой. Стоимость находится в среднем сегменте. К минусам можно отнести не самые лучшие звукоизоляционные качества.

Отталкиваясь от этих характеристик, можно подобрать наиболее подходящий по всем параметрам материал и переходить к работам по его укладке.

Укладка утеплителя

Исходя из того, что необходимо произвести утепление межэтажного перекрытия, обустроенного по деревянным балкам, работы будут производиться в следующем порядке:

• Сперва необходимо подшить черновой потолок или на прикрепленные черепные бруски уложить слой досок, которые послужат опорой для утеплителя.

• На собранное основание необходимо уложить слой пароизоляционной пленки. Она защитит утепляющий слой от проникновения влаги. Если в качестве теплоизолятора используется пенопласт или пенополистирол, пленка не обязательна.

• Следующим укладывается утепляющий материал. Необходимо осуществить укладку таким образом, чтобы все полости между несущими балками были заполнены без зазоров. При укладке минеральной ваты не допускается ее сминание и утрамбовка, так как это приведет к ухудшению теплоизоляционных характеристик.

• Поверх утеплителя укладывают еще один слой пароизоляции или гидроизоляционного материала, защищающего теплоизолятор от попадания влаги сверху.

• Последней операцией станет обустройство пола второго этажа или чернового пола на чердаке.

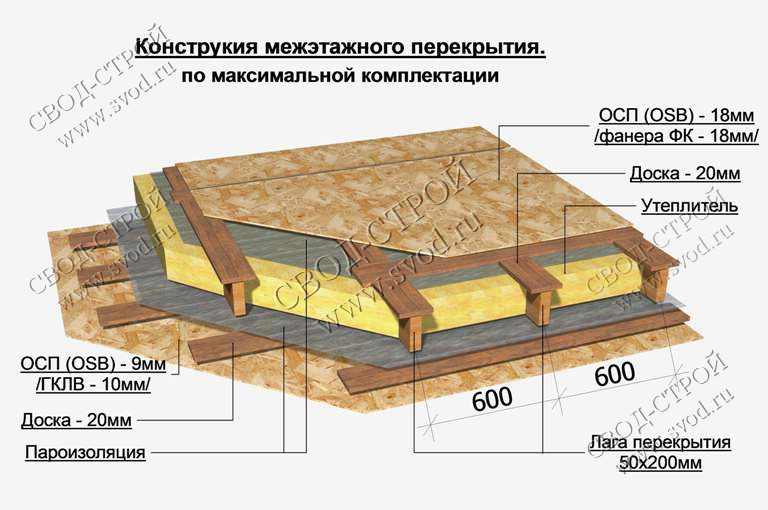

На схеме ниже показано, как выглядит стандартное перекрытие в разрезе. Это поможет получить более полное представление о том, как и в какой последовательности осуществляется монтаж всех составляющих перекрытия при утеплении.

Получившаяся в результате конструкция будет хорошо сохранять тепло и прослужит долго, если все сделано аккуратно и утеплитель для межэтажного перекрытия по деревянным балкам был правильно подобран.



WikiPotolok

Изоляция деревянного перекрытия

Большинство деревянных перекрытий — например, балки перекрытия над подвалом — имеют кондиционированное пространство со всех сторон и поэтому не нуждаются в изоляции. Иногда, однако, деревянная сборка пола имеет наружный воздух с нижней стороны — как, например, в случае с домом на опорах, или с консольным полом вышибного дома, или с полом бонусной комнаты над холодом. гараж. В этих случаях строители должны хорошо поработать над изоляцией и герметизацией пола.

Почему мы изолируем потолки с более высоким коэффициентом сопротивления, чем полы?

Строительные нормы и правила требуют, чтобы потолочные сборки включали больше изоляции, чем половые сборки. Многие строители объясняют это требование тем, что «тепло поднимается вверх». На самом деле, если мы говорим о проводимости и излучении — двух из трех механизмов теплового потока — тепло будет течь одинаково во всех направлениях, в том числе вниз, от теплых поверхностей к холодному воздуху. Однако, когда мы рассматриваем тепловой поток, связанный с движением воздуха (конвекцией), вопрос усложняется. Хотя мы не можем точно сказать, что «тепло поднимается вверх», безусловно, верно, что теплый воздух поднимается вверх.

В большинстве домов из-за утечки воздуха и эффекта дымовой трубы воздух у потолка теплее воздуха у пола. (Дополнительную информацию об этих механизмах см. в разделе «Холодные полы и теплые потолки».) Это одна из причин, по которой коды требуют более высоких значений R для потолков, чем для полов.

Вторая причина этого требования заключается в том, что обычно дешевле установить чердачную изоляцию с высоким R, чем изоляцию пола или стен с высоким R. Другими словами, тот факт, что изоляция чердака дешева в установке, изменяет расчет экономической эффективности в пользу толстой изоляции чердака.

На этой детали показан один из способов утепления консольного пола. В то время как жесткая пена в верхней части напольного покрытия не является обязательной, внимание к воздухонепроницаемости не требуется. Основная причина того, что консольные полы зимой кажутся холодными, — утечка воздуха.

Несмотря на то, что узлы пола, которые с одной стороны подвергаются воздействию внешних условий, должны быть изолированы, изоляция узла пола над подвалом не имеет большого значения, даже если подвал не отделан. Это потому, что типичный подвал включает в себя водонагреватель и печь — приборы, которые сохраняют тепло в подвале зимой. Поскольку недостроенные подвалы являются полукондиционированными, сборка пола над недостроенным подвалом никогда не сталкивается с такими условиями, как на открытом воздухе.

Небрежное отношение к изоляции приводит к проблемам с комфортом

Исторически сложилось так, что большинство конструкций полов с деревянным каркасом, требующих изоляции, были плохо детализированы. Типичный подход заключался в неаккуратной установке стекловолоконных плит, защищенных с нижней стороны мелкоячеистой сеткой, виниловым потолочным материалом или ОСП. Во многих случаях войлок не был достаточно толстым, чтобы заполнить проемы для балок, поэтому они отваливались от пола. Так как эти небрежно построенные сборки обычно имеют проблемы с утечкой воздуха, их тепловые характеристики удручающие.

Этот тип пола будет холодным всю зиму. Если сборка пола включает сантехнику, замерзшие трубы вполне возможны.

Три правила для утепленных полов

Основные правила, которым необходимо следовать при утеплении деревянного пола:

1. Обратите внимание на воздухонепроницаемость . Если вам нужен комфорт и хорошие тепловые характеристики, утечка воздуха — ваш враг. Наиболее очевидным барьером для воздуха является черный пол (OSB или фанера). Если вы уложите черновой пол с помощью непрерывных капель строительного клея, вы получите хороший внутренний воздушный барьер, но помните, что клей должен быть сплошным. Прерванные мазки клея недостаточно хороши. Для балок, поддерживающих шов между панелями чернового пола, потребуются две параллельные полоски клея. (Старый дощатый черный пол нельзя рассматривать как воздушный барьер. При реконструкции старого дома вы должны покрыть любой дощатый черный пол OSB или фанерой, если вас беспокоит утечка воздуха.)

Несмотря на то, что крайне важно установить черный пол герметичным образом, этого шага недостаточно, чтобы избежать проблем с утечкой воздуха. Вы также должны убедиться, что периметр пола в сборе (зоны краевых балок) герметичен, и что на нижней стороне ваших балок есть воздухонепроницаемый слой. Эти меры необходимы для предотвращения фильтрации наружного воздуха через изоляцию и предотвращения образования конвективных петель, отнимающих тепло.

Герметизация особенно важна при сборке пола дополнительной комнаты над гаражом, так как воздух в гараже может быть неприятным или даже ядовитым. Помните, что в каждой бонусной комнате должен быть детектор угарного газа.

2. Для достижения наивысшего коэффициента теплопередачи полностью заполните пролеты балок, не оставляя изоляционных пустот. Большинство строительных норм и правил в климатических зонах 5, 6, 7 и 8 требуют, чтобы перекрытия имели минимальное значение R-R-30. (Если вы не уверены в своих местных нормах и правилах, обратитесь в строительный отдел вашего города.) Помните, что превышение минимальных требований R-значения совершенно нормально. Большинство строителей изолируют пролеты балок стекловолокном, минеральной ватой, плотно упакованной целлюлозой или вдуваемым стекловолокном, хотя некоторые строители предпочитают использовать напыляемую пену с открытыми порами, поскольку она является отличным барьером для воздуха. Если вы устанавливаете напыляемую пену с закрытыми порами — тип изоляции с высоким значением R на дюйм — вам, вероятно, не нужно будет заполнять пролеты балок на всю их глубину.

3. Чтобы уменьшить тепловые мосты через балки пола, установите непрерывный слой изоляции из жесткого пенопласта на нижней стороне балок . Один дюйм жесткой пены намного лучше, чем ничего, а 2-дюймовый слой еще лучше.

Если швы жесткого пенопласта тщательно проклеены лентой, слой пенопласта может также выступать в качестве внешнего воздушного барьера пола в сборе. Полиизоцианурат с фольгированным покрытием — это самый простой тип жесткого пеноматериала для наклеивания, хотя пенополистирол будет работать с совместимой высококачественной лентой. (Экологически сознательные строители избегают использования XPS, который производится с вспенивающим агентом, обладающим высоким потенциалом глобального потепления. Дополнительную информацию по этому вопросу см. в разделе «Выбор жесткого пенопласта».)

Жесткая пена должна быть защищена снаружи от физического насилия и повреждения енотами. Большинство строителей используют OSB для защиты внешней стороны жесткого пенопласта. (В случае дополнительного помещения над гаражом наружный воздушный барьер обычно представляет собой гипсокартон толщиной 5/8″ с проклеенными швами.) в типичной бонусной комнате над гаражом. Работы по утеплению обычно выполняются снизу.

Если площадь отапливаемого бонусного помещения над гаражом меньше площади потолка гаража, необходимо установить блокировку между лагами для обеспечения воздушной преграды в месте окончания утепления пола; эта блокировка расположена непосредственно под коленными стенками. Если вы опустите эту блокировку, некондиционированный воздух будет иметь свободный доступ к вашим нишам балок.

Блокировка может быть изготовлена ​​из 2х пиломатериалов или жесткого пенопласта. Если он устанавливается между двутавровыми балками или фермами пола, жесткий пенопласт будет легче разрезать на нестандартные формы, чем пиломатериалы. Какой бы материал вы ни использовали для блокировки, важно герметизировать периметр каждой части блокировки герметиком, высококачественной лентой или баллончиком с пеной.

На этом рисунке показано, как утеплить пол дополнительного помещения, в котором есть воздуховод. В идеале в сборке пола не должно быть воздуховодов. Однако, если нет возможности избежать установки воздуховодов в полу, укажите глубокие балки пола, такие как фермы, которые обеспечат достаточно места под воздуховодами для изоляции, и обязательно включите непрерывный слой жесткого пенопласта под балками.

Если пол имеет тот же размер, что и гараж, вам необходимо тщательно герметизировать область краевой балки. Если потолочные балки выходят из дома в гараж, необходимо установить блокировку между балками, чтобы сохранить воздушный барьер дома. После того, как блокировка была установлена, загерметизируйте утечки воздуха в блокировке и в области краевой балки со всех четырех сторон гаража.

Необходимо поддерживать непрерывный воздушный барьер между кондиционируемыми и некондиционируемыми помещениями. Слабым звеном в этой ситуации являются коленные стенки. Установите блокировку (дерево или жесткий пенопласт) под коленями и изолируйте стены, пол и потолок, как показано на рисунке.

Дополнительные сведения о бонусной комнате см. в разделе «Проблемы с бонусной комнатой».

Сантехнические трубы или воздуховоды?

При тщательном планировании вы сможете избежать размещения водопроводных труб или воздуховодов в сборке утепленного пола. Если обстоятельства вынуждают вас включать трубы или воздуховоды между лагами теплоизолированного пола, вам нужно указать более толстые балки, чем обычно, чтобы разместить инженерные коммуникации без ущерба для толщины изоляции. Если вы строите в холодном климате, держите трубы ближе к внутренней стороне сборки и тщательно следите за деталями герметизации воздуха, чтобы избежать замерзания труб.

Противоречивый совет по воздушным зазорам

На протяжении многих лет несколько читателей GBA задавали вопросы о необычных советах от Джозефа Лстибурека, директора Building Science Corporation. Удивительно, но Lstiburek рекомендует строителям изолировать перекрытия с помощью низкоразмерных войлоков, которые должны быть плотно прилегают к потолку внизу, оставляя преднамеренный воздушный зазор между верхом войлока и нижней стороной чернового пола. Это любопытное предположение, похоже, противоречит советам многих экспертов по энергоэффективности.

Как известно большинству строителей, у утепленных полов обычно возникают тепловые мостики через балки. (Другими словами, балки хуже изолируют, чем войлок.) Если вы посмотрите на типичный утепленный пол зимой из помещения с помощью инфракрасной камеры, вы увидите, что над каждой балкой есть холодная полоса.

Лстибурек объясняет, что если вы оставите воздушный зазор над войлоком, воздух, оставшийся между верхом войлока и черновым полом, зимой будет теплым, поскольку он находится на внутренней стороне утеплителя. Этот теплый воздух помогает сохранять верхние части балок пола более теплыми, чем они были бы в противном случае, тем самым уменьшая температурный контраст между балками пола и изолированными отсеками балок.

Когда эта тема всплыла в вопросе вопросов и ответов, я написал: «Подход Лстибурека — оставлять воздушное пространство между верхней частью утеплителя и черновым полом — опасно следовать, если вы строитель со средними навыками, потому что воздух не пропускает в перекрытиях может позволить холодному наружному воздуху проникнуть в ниши балок. Как только это произойдет, эта деталь станет катастрофой. Деталь работает только в том случае, если строитель обладает безупречными навыками герметизации воздуха.

«Вывод: изоляция, которая выполняет большую часть работы в этой сборке, представляет собой непрерывный слой жесткого пенопласта под балками. Если вы хотите более теплый пол, увеличьте толщину жесткой пены и сделайте безупречную работу по герметизации воздуха по периметру сборки пола (область краевой балки). Тогда не имеет значения, сколько пушистого материала вы положили между лагами пола. Вы можете положить немного (подход Лстибурека) или много (мой способ)».

Когда я обсуждал этот вопрос с Лстибуреком, он признал, что оставление воздушного пространства над изоляцией приводит к большему тепловому потоку (поскольку войлок не такой толстый, как обычно) и, таким образом, (в ограниченной степени) воздушное пространство приводит к большее использование энергии. Но Лстибурек утверждает, что напольная сборка с его необычной деталью будет удобнее.

Если пролеты балок полностью заполнены изоляцией, разница температур между черным полом непосредственно над балками и черным полом над центром пролета балок — разница температур, вызванная тепловыми мостиками через балки, — составит 1,5 F. °, по Лстибуреку. Если вы оставите воздушное пространство над изоляцией, говорит Лстибурек, разница температур между двумя местами составит 0,5 F°, что менее заметно и, следовательно, более комфортно. (Джо хотел, чтобы я подчеркнул, что он не выступает за меньшую изоляцию — только за повышенный комфорт.)

Тем не менее, если вы установите непрерывный слой изоляции из жесткого пенопласта на нижней стороне балок, вы получите лучшее из обоих миров — большое значение R и отсутствие холодных участков над балками из-за теплового моста.

В статье Лстибурека о теоретической полезности воздушного зазора между плитами и черновым полом указывается на серьезный недостаток его метода изоляции: некоторые версии строительных норм и правил запрещают такую ​​практику. (Например, раздел R402.2.7 IECC 2012 года требует, чтобы «теплоизоляция пола была установлена ​​так, чтобы поддерживать постоянный контакт с нижней стороной настила черного пола».) .

Что делать, если в полу есть водяные трубы для обогрева пола?

Любая сборка теплоизолированного пола, включающая водяные трубы для обогрева пола, требует деталей выше среднего для изоляции под трубами. Если вы планируете установить теплый пол, увеличьте толщину изоляции. Помните: пузырчатая пленка с фольгой имеет незначительное R-значение и никогда не должна заменять настоящую изоляцию.

Как насчет плит по уклону?

Информацию об изоляционных плитах см. в этих двух статьях:

• «Изоляция плиты на фундаменте из грунта»
• «Определение толщины жесткого пенопласта под плитой»



---

Первоначально опубликовано на GBA.com.

Дешевые способы утепления деревянных полов | Главная Путеводители

Мария Кельмас

Деревянные полы могут выглядеть красиво, но они могут быть очень холодными как в теплые месяцы года, так и зимой. Также они очень чувствительны к сквознякам. Эффективная и дешевая изоляция может сделать пол более комфортным и снизить счета за отопление. Изоляция также может выступать в качестве пароизоляции, которая защищает древесину от повреждения влагой и делает дом тише.

Значение R

1. Значение R — это единица измерения теплового сопротивления материала. Это общий термин, используемый при покупке и установке изоляции. Чем выше значение R, тем выше удельное тепловое сопротивление. Но это измеряет тепловое сопротивление только за счет проводимости. Тепло может теряться деревянным полом из-за инфильтрации воздуха, сквозняков, излучения и конвекции.

Ковер

1. Коврики и ковры — это первый и удобный шаг в изоляции деревянного пола. Ходить по ковру мягче и теплее, чем по деревянному полу. Но даже ковровое покрытие не избавит от всех сквозняков. Он будет изолировать первый этаж над подвалом или подвальным помещением. Это, вероятно, лучшее решение, когда подполье слишком мало, чтобы его можно было использовать для установки более дешевых вариантов изоляции под полом. Чем толще ковер, тем лучше изоляция. Ковры не изолируют второй или более высокие этажи. Синтетические ковровые материалы дешевле чистой шерсти. Но полоски ткани, вырезанные из старой одежды и связанные вместе, чтобы сделать толстое напольное покрытие, могут быть очень эффективным и дешевым утеплителем. 9№ 0003

Пленка

1. Светоотражающая пленка образует лучистый барьер против потери тепла. Он работает, отражая тепло из комнаты, которое проходит через пол. Он также действует как пароизоляция и не дает влаге подниматься с плиты пола или подполья. Фольга состоит из двух или более листов алюминиевой фольги, разделенных воздушными карманами. Некоторые более дорогие фольги имеют пластиковое армирование для дополнительной прочности. Пленка укладывается на балки на подвесном полу блестящей стороной вверх и прибивается гвоздями. Это быстрый и экономичный способ утепления пола в старых зданиях и работы в ограниченном пространстве. Пленка также очень эффективна при установке под бетонную плиту (сама под деревянным полом), которая включает лучистое отопление.

Волокно

1. Изоляция из волокна похожа на дополнительный слой одежды под полом. Он действует как тепловой барьер для тепла, которое уходит от деревянного пола. Полиэстер и стекловолокно – самые дешевые изоляционные материалы. Они также действуют как акустические барьеры, но плохо препятствуют проникновению влаги. Помимо цены, их основным преимуществом является то, что они позволяют деревянному полу расширяться и сжиматься при перепадах температуры, называемых «дыханием», и предотвращают коробление и растрескивание. Если волокна ослабнут во время установки, они могут вызвать раздражение дыхательных путей.

Полистирол

1. Полистирол можно обрезать так, чтобы он плотно помещался между балками под деревянным полом. Он поставляется в виде легко разрезаемых листов или пустотелых блоков. Материал действует как хороший акустический барьер и, частично, как пароизоляция. Его главный недостаток в том, что при горении он выделяет ядовитые газы. Это означает, что это может стать дополнительным риском возгорания в зданиях с дровяными печами или открытым огнем.

Ссылки

• Daily Herald: Ремонт дома; Ковровое покрытие оказывает незначительное изоляционное воздействие

Ресурсы

• Консультант по дому: Изоляция под деревянным полом
• Energy Star: Рекомендуемые уровни изоляции
• Radiant GUARD: Изоляционная пленка для систем лучистого отопления

Writer Bio

Мария Кильмас жила в Лондоне, работала в до того, как в 1986 году занялась журналистикой, она писала для «Financial Times», «Barron’s», «Christian Science Monitor» и «Rheinischer Merkur», а также для специализированных изданий, посвященных энергетике, финансам и европейский, ближневосточный, африканский, азиатский и латиноамериканский регионы. Она имеет степень бакалавра наук в области физики и геологии Манчестерского университета и степень магистра наук в области морской геотехники Школы океанологии Уэльского университета.
