Как быстро своими руками утеплить оконные откосы

Окна – глаза дома. Так поэтично мы часто называем остекление в домах и квартирах. Если же взглянуть на эту часть конструкции с практической стороны, то окна и примыкания вполне могут стать значительным источником теплопотерь. Кто-то возразит: «Энергоэффективные окна сохранят все тепло внутри». Но, к сожалению, не всегда. Для того чтобы превратить окно в поистине конструкцию, которая надежно удерживает тепло, нужно утеплить оконные откосы. Разберемся, как это сделать своими силами с минимальными затратами.

Оконные откосы — пространство вокруг оконных проемов – выполняют не только декоративную функцию. Отделка и дополнительное утепление откосов позволяют уберечь от неоправданных тепловых потерь, а также звукоизолировать помещение от шума с улицы. Проблема приобретает более серьезный характер, если наружная стена и вовсе не утеплена. В этом случае откосы становятся местом появления конденсата.

При минусовой температуре на улице стена промерзает, а на месте соприкосновения холодной поверхности внутренней части стены и теплого внутреннего воздуха образуется конденсат.

О том, какие неприятности может повлечь повышенная влажность, знают даже школьники: грибок, плесень, разрушение декоративной отделки.

Держи окна в тепле

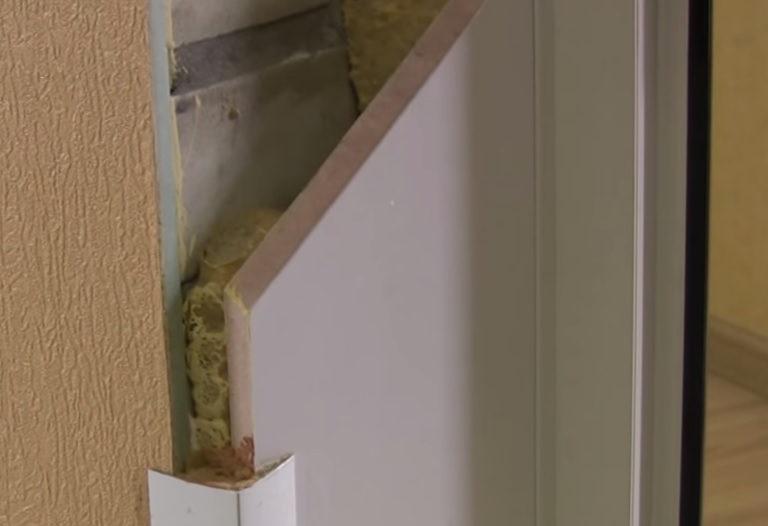

Утепление оконных откосов – это эффективный метод борьбы с промерзанием стен в зоне оконных проемов, позволяющий сохранить комфортный микроклимат, наконец, еще один действенный способ повышения энергоэффективности собственного жилья.

В качестве теплоизолирующего слоя подойдут плиты экструзионного пенополистирола (XPS). Материал обладает низким коэффициентом теплопроводности, а потому отлично выравнивает температурный градиент в стене – температура откоса после утепления будет выше температуры точки росы, а значит, о конденсате можно забыть. Практически нулевое водопоглощение и паронепроницаемость XPS эффективно решают вопрос с влагой.

Замена окон – что за чем

Чаще всего утепление оконных откосов производится после замены старых рам. После демонтажа отслуживших окон перфоратором необходимо сбить оконные четверти, очистить поверхность от мусора и установить новое окно. Лучше всего выбрать энергоэфективное решение – окна с тройным и более остеклением.

После того как новая рама зафиксирована в проеме, всю зону по периметру нужно очистить от пыли, можно это сделать при помощи обычного пылесоса. Перед тем как заполнить отверстия вокруг окна монтажной пеной, нужно оклеить раму защитным скотчем на случай попадания строительных составов. Откосы увлажняются при помощи распылителя, а уже после весь оконный блок пропенивается монтажной пеной. После того как пена полностью высохла, ее излишки нужно срезать ножом заподлицо с оконным блоком. При помощи уровня следует проверить правильность установки окна. Если все в порядке, можно зафиксировать блок.

Теплоизоляция своими руками

Перед началом монтажа утеплителя поверхность стоит тщательно подготовить. Для этого оконные рамы следует обезжирить. Сделать это можно при помощи ткани, смоченной в обычном этиловом спирте. Затем по периметру оконного блока крепится примыкающий оконный профиль, снабженный армирующей сеткой.



Плоскость подоконника выравнивается специальным составом. Этапу монтажа утеплителя предшествует обработка гидроизоляционным составом. Одновременно такая защита выполняет роль паробарьера. Толщина гидроизоляционного слоя должна составлять 2 – 3 мм.



Для более качественного результата можно воспользоваться армирующей лентой из геотекстиля, которая сначала утапливается в гидроизоляционный слой, а затем закрывается сверху еще одним слоем.



В качестве альтернативы можно использовать проклеивание пароизоляционной лентой стыков окна со стеной. Это был завершающий аккорд подготовки поверхности. Теперь можно приступать к креплению утеплителя – плит XPS. Для теплоизоляции откосов достаточно материала толщиной 30 мм. За счет своей высокой способности удерживать тепло он отлично защитит окна от промерзания. С точки зрения монтажа удобнее всего воспользоваться материалом, поверхность которого уже готова к работам, то есть очищена от глянца.

ТЕХНОПЛЕКС FAS – плиты отфрезерованного в заводских условиях экструзионного пенополистирола, готовые к нанесению штукатурных и клеевых составов. Помимо фрезеровки они снабжены специальными бороздами для лучшего сцепления с базовымармирующим слоем.

Можно взять и стандартные плиты XPS с глянцевой поверхностью, но тогда предварительно каждую плиту придется обработать ножовкой, чтобы снять верхний слой.



Плиты обрезаются по размерам откосов с небольшим запасом, который можно отрезать непосредственно при монтаже.



Для фиксации XPS используется цементно-клеевой состав для экструзионного пенополистирола, он же в дальнейшем послужит базой для нанесения армирующего слоя. Наносится состав на всю поверхность плиты. Первым делом утеплитель крепится в зоне подоконника, а затем уже ко всем откосам. Установку теплоизоляции в обязательном порядке следует контролировать при помощи уровня.

Когда состав полностью высохнет, излишки утеплителя следует обрезать.



В качестве альтернативы полимерцементному составу можно воспользоваться клей-пеной для экструзионного пенополистирола.

После того как клеевой слой полностью высохнет, можно приступать к оштукатуриванию откосов.

Это финальный этап утепления. На плиты XPS наносится полимерцементный состав, в который утапливается сетка от профиля, она затем закрывается следующим слоем.



Важное правило – вся поверхность XPS должна быть закрыта армирующей сеткой. Если сетка оконного профиля оказалась меньше откоса, то сверху необходимо приклеить полосу армирующей сетки шириной с откос.

Для усиления углов используются специальные усиливающие элементы.

После высыхания базового слоя наступает черед установки подоконника.

Откосы можно декорировать любым малярным способом: нанести декоративную штукатурку или выровнять шпатлевкой и покрасить.



На этом утепление окон можно считать завершенным. Небольшое количество материалов плюс простой набор инструментов – пожалуй, именно так выглядит понятный и очень эффективный способ улучшить микроклимат в доме и избавиться от тепловых потерь.

Понравилась статья?

Подписывайтесь на наш канал в Telegram, и группу vk.com. Будьте в курсе наших новых материалов, строительных новостей и лайфхаков.

Теги: утепление откосов, xps, техноплекс, как утеплить откосы

Как утеплить дом минватой. Технология утепления своими руками

Содержание

1. Как утеплить дом минватой. Технология утепления своими руками
2. Утепление фасада минватой под штукатурку. Особенности выбора материала для утепления дома
3. Видео утепление дома минеральной ватой // FORUMHOUSE

Как утеплить дом минватой. Технология утепления своими руками

Чтобы минвата не впитывала влагу, укладывают слой паро- и гидроизоляции

Утепление минватой можно проводить изнутри и снаружи. Выбор зависит от размера помещения и приоритетов их владельцев относительно комфорта и внешнего дизайна деревянных, кирпичных, каменных и газобетонных  строений. Формирование идеально тёплой стены предполагает выполнение ряда работ, выполняющихся в строго определенной последовательности. Теплоизоляция дома зависит от качества изоляции стен, пола, потолка и оконных откосов. Планируя утепление фасада дома снаружи минватой, следует помнить об этих нюансах.

Технология утепление наружных стен минераловатными плитами предполагает выполнение следующих этапов:

• Проектирование. Необходимо определиться со способом утепления здания, составить смету, расчет потребности материалов и инструментов.
• Проведение подготовки. Законсервированное основание должно быть устойчиво к сырости, микроорганизмам, перепадам температуры. С поверхности удаляются выступающие предметы, счищается плесень и грунтовка, затем проводится обработка основания консервирующими средствами.
• Выполнение укладки материала. Процедура проводится в соответствии с проектом. Необходимо соблюдать все нюансы процесса, так как отклонения от него приводят к снижению эффективности утепления и уменьшению срока службы всей конструкции.
• Технологические процессы. Минеральный утеплитель мягкий и гидрофобный. Для его качественного функционирования нужна пароизоляция и защита от внешнего давления и влажности. Для этого проводятся соответствующие мероприятия.
• Финишная отделка. После гидроизоляции покрытие нужно адаптировать под окружающий ландшафт. Для этого выбирается сайдинг, профнастил, панели, наиболее подходящие под окружающую обстановку.

Утепление фасада минватой под штукатурку. Особенности выбора материала для утепления дома

На рынке строительных услуг представлены материалы для утепления фасада, отличающиеся по характеристикам, эксплуатационным свойствам и особенностям состава. Минеральная вата –износостойкий материал, в основе которого лежит натуральное сырье. Так, согласно составляющим компонентам, вата бывает:

• каменной;
• шлаковой;
• стеклянной.

В основе каменной ваты лежит базальт, графит или порфирит. Это вулканические породы, которые характеризуются высоким уровнем прочности и эксплуатационными свойствами, в частности, длительным сроком использования.

Шлаковая вата – продукт переработки металлургической промышленности. Материал характеризуется высокими эксплуатационными свойствами, но не способен справиться со скачками температуры, что характерно для периода поздней весны и ранней осени. Паровое воздействие влияет на длительность эксплуатации материала. Шлаковая вата не подходит для утепления жилых домов, ее целесообразно применять для гаражей и помещений иного назначения.

Стеклянная вата производится на основе соды, известняка, минеральной буры и других материалов. Главное ее достоинство – высокий уровень упругости, и стойкость к вибрационному воздействию. Материал применяется в помещениях с повышенным уровнем пожарной безопасности.

При выборе материала, учитываются главные характеристики:

• состав;
• уровень прочности;
• плотность;
• теплоотдача;
• стойкость перед воздействием различного диапазона температур.

Особое внимание уделяется и способу использования, а также основному назначению. Для утепления фасада минватой необходимо учитывать параметры материала, качество, вес и другие ключевые характеристики.

Достойным вариантом утепления фасада минватой под штукатурку выступает каменная или базальная вата. Указанный вид характеризуется высоким качеством и низкой теплопроводностью.

Источник: https://interer-i-dekor.ru-land.com/stati/uteplit-dom-snaruzhi-minvatoy-naruzhnye-steny-i-ih-uteplenie

Видео утепление дома минеральной ватой // FORUMHOUSE

Плоская крыша, что это такое и где применяется, чем и как утеплить плоскую крышу

Проектирование домов с плоской крышей в развитых странах считается одним из перспективных вариантов строительства и используется для обустройства высотных зданий , коттеджи, торговые центры и производственные здания. В нашей стране это явление не распространено, но вся вина лежит на менталитете русского человека, который сформировался под влиянием стереотипов классического построения.

Содержание

1. Преимущества плоской кровли и виды в зависимости от эксплуатации
   • неэксплуатируемая плоская крыша
   • эксплуатируемая плоская крыша видео
2. Варианты кровли в зависимости от технологии монтажа видео
   • традиционный тип
   • инверсионный тип
3. Технология монтажа на плоской крыше
   • теплоизоляция плоских крыш и материалы для изоляции
   Гидроизоляция
   • и мастика как основной материал для гидроизоляции
   • заключительные этапы установки
4. Ландшафтный дизайн плоской крыши – инновационный подход к архитектуре

Преимущества плоской кровли и виды в зависимости от эксплуатации

Монтаж плоских крыш широко востребован во всех видах строительства. Строительство жилых домов и промышленных объектов все чаще не обходится без проектирования плоской кровли, что обусловлено рядом ее преимуществ.

Основным из этих преимуществ является максимальная защита здания от избыточных атмосферных осадков, что достигается за счет принципа построения плоской кровли. Говоря о второстепенных преимуществах (а у некоторых людей они иногда стоят на первом месте), нельзя не упомянуть, что такой тип кровли дает возможность получить дополнительную эксплуатируемую площадь, которую можно использовать в различных целях.

В зависимости от того, предусматривается ли эксплуатация площади, полученной с плоской кровли, различают несколько ее видов.

неэксплуатируемая плоская крыша

Самый бюджетный вариант — неэксплуатируемая плоская крыша. Можно отдать предпочтение неэксплуатируемой крыше, если вы не планируете использовать ее как дополнительную площадь. По своим потребительским характеристикам она не уступает эксплуатируемой плоской кровле, а доступная стоимость позволяет ей прочно войти в широкое потребление.

эксплуатируемая плоская крыша

Несмотря на это, эксплуатируемый вариант плоской крыши получил большее распространение.

Особенности расчетных моментов, предусматривающие наличие дополнительного жесткого основания, позволяют кровле, предназначенной для эксплуатации, выдерживать нагрузки различной степени. Если вы выбрали эксплуатируемую плоскую крышу, то в дальнейшем можете использовать ее как территорию для обустройства спортивной площадки, теннисного корта, зимнего сада, автостоянки или других площадей для отдыха и хозяйственных нужд. Технология монтажа эксплуатируемой плоской кровли предусматривает большие материальные вложения, но срок службы оправдывает затраты.

Варианты плоских крыш в зависимости от технологии монтажа

В зависимости от технологии монтажа также различают несколько типов плоских крыш.

традиционный тип

Традиционный вариант кровли предусматривает монтаж, в основе которого лежит использование теплоизоляционных материалов. Материалы, предназначенные для теплоизоляции, должны соответствовать всем качественным характеристикам, так как они подвержены перепадам температур и другим разрушающим факторам природного характера, а в случае эксплуатируемой кровли и механическим воздействиям.

инверсионный тип

Также необходимо учитывать инверсионный тип плоской кровли. Это будет особенно актуально, так как монтаж кровли, смонтированной по инверсионному типу, требует точного соблюдения технологических условий монтажа. Сложность его конструкции не дает кровельщику права на ошибку, так как ремонт многослойной конструкции невозможен без полного вскрытия всего балласта.

Инверсионный тип устройства кровли предусматривает укладку утеплителя на слой гидроизоляционных материалов, которые защищены утеплителем от изменения температурного режима, ультрафиолетового излучения и механических факторов. Слой утеплителя, в свою очередь, также защищен от вредного воздействия окружающей среды, что обеспечивается укладкой дренажного слоя и геотекстиля. Если на крышу планируются дополнительные нагрузки, например, стоянка автомобилей, необходимо позаботиться о дополнительном укреплении, что достигается укладкой тротуарной плитки.

Технология плоской кровли

Отдельно необходимо упомянуть уклон плоской кровли. Называя его плоским, нужно помнить, что этот термин весьма относителен. Идеально ровной крыши не бывает, а самый распространенный вариант монтажа предусматривает уклон не менее 3%. Этот нюанс необходимо соблюдать ввиду того, что уклон плоской кровли защищает гидроизоляционную мембрану от повреждений в осенне-зимний период.

Технология плоской кровли представляет собой многокомпонентную систему, каждый уровень которой несет свою функциональную нагрузку. Обычно конструкция плоской крыши представлена ​​пятью слоями.

Первый слой, принимающий на себя всю нагрузку, называется основанием и представляет собой бетонную плиту.

теплоизоляция плоских крыш и материалы для утепления

Второй по счету теплоизоляционный слой, предназначен для защиты кровли от перепадов температур. Основными утеплителями для плоской кровли являются материалы с пожаробезопасностью, низкой теплопроводностью и гигроскопичностью, а также паронепроницаемостью. Чаще всего роль утеплителя для плоской кровли выполняет минеральная вата, отвечающая всем вышеперечисленным требованиям, но не запрещается использование пенопласта, пенополистирола и напыляемого пенополиуретана. Утепление Плоскую кровлю можно производить на этапе строительства, и уже в этот период необходимо произвести теплотехнический расчет с учетом требований прочности к кровле.

гидроизоляция и мастика как основной материал для гидроизоляции

Следующим, не менее важным этапом является этап гидроизоляции плоской кровли, и соответственно слой гидроизоляционных материалов будет третьим слоем в конструкции. Он предназначен для защиты здания от чрезмерного дождя и влаги. Наиболее распространенным материалом, используемым на этом этапе, является жидкая мастика, которая после нанесения претерпевает определенные физико-химические превращения. В основе производства мастик лежит использование смол полиуретанового происхождения, обладающих эластичностью и гидрофобностью. Они обеспечивают определенный уровень полимеризации материала под воздействием воздуха, в результате чего образуется покрытие, по своей структуре напоминающее резину. Технологическим преимуществом этого материала считается особый визуальный контроль над нанесением, благодаря чему обеспечивается минимальная толщина конструкции кровли, а высокое сродство к поверхностям различного происхождения в сочетании со стойкостью к спектральному солнечному излучению делают мастику незаменимой. материал для гидроизоляции.

завершающие этапы монтажа

Элементами отделки в этой многослойной конструкции являются дренаж, представленный слоем гравия, обеспечивающим отвод воды, и внешнее покрытие, которое может быть достигнуто укладкой материалов разной твердости, чаще всего это представляют собой рулонные материалы или тротуарную плитку.

Озеленение плоской крыши — инновационный подход к архитектуре

Новшеством в архитектуре стало использование кровельных покрытий, конструкция которых предусматривает озеленение кровли.

Зеленая кровля считается уделом частных домовладельцев, которые зачастую не прочь выделиться среди большой серой массы. Кровля, предназначенная для возведения домов, признанных во всем мире произведением искусства, должна быть устойчива к корневым конструкциям и чрезмерному увлажнению, поскольку в конструктивные особенности таких творений входит аккумулирование дождевой влаги, пусть и при своевременном водоотведении. Используя этот инновационный подход, вы станете обладателем здания, крыша которого станет одновременно декоративной и функциональной.

Самые интересные варианты на тему плоская крыша, что это такое и где применяется, как и чем утеплить плоскую крышу.

как рассчитать дренаж на склоне

Безупречно спроектированный и грамотно спроектированный дренаж будет собирать и отводить грунтовые воды с участка. Он защитит фундамент от преждевременного разрушения, обеспечит нормальный рост культурных растений. Для обеспечения самопроизвольного стока собранной водной системы необходимо обеспечить уклон дренажной трубы. А для его устройства нужна точная информация, да?

Все об угле дренажных труб и о том, как правильно организовать дренажную систему, вы узнаете из нашей статьи. Следуя нашим техническим рекомендациям, вы сможете спроектировать и точно рассчитать дренажную сеть. Основой для данных являются строительные нормы.

В помощь самостоятельным мастерам подробно описана технология проектирования водосточной системы, подробно разобраны особенности расчета и укладки ее компонентов. Для наглядности восприятия информации прилагаются фото и видео.

Содержание статьи:

• Конструктивные особенности дренажа
• Схемы поверхности и глубины
• Нормы проектирования и строительства дренажа
  • Значение №1 — расчетный диаметр трубопроводов
  • Значение №2 — система закладки глубиной 900 11
  • Значение № 3 — откос дренажной трубы
  • Значение № 4 — необходимая плотность геотекстиля
• Особенности монтажа дренажа на откосе
• Схема системы и порядок
• Выводы и полезное видео по теме

Конструктивные особенности водоотвода

Существует три вида водосточных систем, каждый из которых имеет свои конструктивные особенности: горизонтальный, вертикальный, комбинированный.

Рабочими элементами горизонтального дренажа могут быть:

• дренажи трубчатые;
• галерейные трапы;
• Лотки и желоба.

Система дренажных труб в сочетании с фильтрующим напылением (многослойная) — это трубчатый водосток.

Многослойное фильтрующее опыление в данном случае делается для того, чтобы предотвратить попадание в систему вымываемых грунтов. По стандартам дренажный контур всегда оборудуется.

Для организации дренажной системы строительного объекта (площадки) могут применяться разные схемы. Конкретный выбор зависит от геологических условий местности, от интенсивности осадков и других факторов

В отличие от трубчатых дрен галерейные дрены устраиваются из труб большего сечения. На стенках труб имеются отверстия для сбора сточных вод.

Процесс устройства галерейных дрен также предполагает обсыпку с дополнительной фильтрацией геотекстилем.

Слив трубчатый секционный. Именно по такому принципу устроены трубчатые и галерейные водостоки в современных проектах домостроения. Соблюдение норм и точность расчетов гарантируют высокую эффективность дренажных систем

Дренажная система с лотками и траншеями обычно выполняется в таких условиях, когда уровень грунтовых вод допускается до уровня 1,3-1,5 м. На устойчивых грунтах траншеи выполняют с откосами, на неустойчивых грунтах траншеи армируют железобетонными конструкциями.

Система вертикального дренажа состоит из комплекса колодцев (скважин), соединенных резервуаром. Отвод канализации осуществляется по коллекторной линии с помощью насосной станции. Также дренаж по вертикальному дренажу может осуществляться за счет сброса в нижние слои почвы.

Комбинированная водоотводная система сочетает в себе горизонтальную и вертикальную схемы. Специалисты характеризуют его как сложную схему дренажа и обычно устраивают на участках, где требуется высокоэффективный дренаж почв.

Фотогалерея

Фото

Уклон дренажной трубы, как и любой другой канализационной линии, необходим для обеспечения самопроизвольного поступления набираемой воды к месту сброса или отводу с участка

При устройстве дренажной системы вокруг фундамент дома, формируется уклон в сторону коллектора или углового колодца, перенаправляющего собранные грунтовые воды к месту сброса

Каналы ливневой канализации и водоотвода могут соединяться в один коллектор, иметь общие смотровые и поворотные колодцы. Их нельзя совмещать с обычными канализационными точками

Дренажные трубы на всех участках системы проложены с уклоном, но необходимо строго соблюдать величину уклона. Как избыток, так и недостаток отрицательно повлияют на транспортировку стоков

Прокладка дренажных и канализационных труб

Дренажная система вокруг фундамента дома

Канализационные люки

Прокладка дренажа к поглощающему колодцу

Диаграммы поверхности и глубины

9000 3 На основе расчетных параметров заглубления дренажа, различают схемы поверхностного и глубинного дренажа. Назначение наземной схемы – сбор и отвод продуктов атмосферных осадков, а также близлежащих грунтовых вод.

Назначение заглубленной схемы — снижение уровня грунтовых вод, их сбор и отведение за пределы участка, на котором находится строительная площадка.

Пример устройства системы поверхностного водоотвода. Поверхностный дренаж широко распространен в частном домостроении. Система сбора и отвода продуктов атмосферных осадков необходима для каждого случая строительства жилых домов

Схема водоприемников ливневой канализации опор точечного или линейного исполнения. В первом случае сточные воды отводятся от местных источников (желобов, ям-ям, сборников входных групп).

Линейная схема обеспечивает отвод воды по всему объекту. Как правило, на объектах жилищного строительства применяется комбинированное решение с реализацией обеих схем.

Глубокий дренаж обязателен практически во всех случаях индивидуального жилищного строительства и благоустройства хозяйственных участков. Это эффективная защита тех элементов строительных конструкций, которые расположены ниже нулевого уровня (фундамент, цоколь, корневая система растений).

Исключить строительство глубинного дренажа допускается на возвышенностях, где уровень грунтовых вод не превышает 1,5 м, где отмечается эффективный дренаж почвы.

Фрагмент схемы прокладки глубинных дрен. Обычно такие схемы предусматривают размещение дренажных колодцев — не менее одного на каждые 30 метров длины магистрали. На прямых участках допускается интервал установки 50 метров

Проектирование схемы глубинного дренажа требует выполнения высокоточных расчетов. Даже небольшая ошибка в расчетах может привести к низкой эффективности системы.

Практика установки таких контуров часто указывает на распространенную ошибку — неточный расчет глубины сливной вкладки. Результат – неравномерный сток воды с участка или, что еще хуже, – затопление плодородной земли, подвалов.

На нашем сайте есть и другие статьи, где мы подробно рассмотрели устройство различных вариантов дренажа. Рекомендуем ознакомиться с ними:

Нормы проектирования и строительства водоотвода

Расчетные значения, которые потребуются для сооружения водоотвода, как правило, составляют:

• диаметр трубопроводов;
• уровень укладки трубопровода;
• значения уклона трубы;
9Геотекстильный фильтр плотностью 0008.

И подробнее о каждом предмете.

Значение №1 — расчетный диаметр трубопроводов

Требуемый диаметр трубопроводов рассчитывается с упором на расчетные параметры интенсивности водоотведения.

Для частного домостроения обычно оптимальны трубы диаметром 100 мм. Их пропускная способность по стандарту составляет около 7 л/с, что в большинстве случаев полностью соответствует проектным нормам.

Между тем, увеличение диаметра слива позволяет охватить большую рабочую площадь, усилить эффективность системы.

Значение №2 — глубина закладки системы

Уровень прокладки дренажных трубопроводов, согласно действующим нормам, определяется с учетом двух критериев:

1. Уровень промерзания грунта.
2. Глубина заложения.

Степень промерзания грунта напрямую связана с климатическими особенностями местности. Поэтому для каждой отдельной территории этот параметр может отличаться.

Но в любом случае расчет глубины заложения дренажных труб производят от конечной точки промерзания грунта с добавлением к этому значению не менее 300-500 мм дополнительного заглубления.

Одним из важных параметров проектирования глубинного дренажа является определение степени промерзания грунта на участке сооружения. На основании расчетных данных промерзания грунта рассчитать глубину закладки дрен

По такому же алгоритму рассчитывается дренаж фундамента, но от конечной точки фундамента.

Значение #3 — уклон дренажной трубы

Под каким уклоном монтировать трубы дренажной системы четко указывают нормы СНиП. Согласно этим нормам минимальные значения уклона дренажа должны учитываться при допустимом минимальном расходе сточных вод.

Кроме того, предусмотрено, что для труб диаметром 150 мм минимально допустимый уклон должен быть не менее 8 мм на метр длины, а для труб диаметром 200 мм — не менее 7 мм на метр длины . На отдельных участках сетей допускается занижение этих параметров до 7 мм и 5 мм соответственно.

Допустимый максимальный уклон дренажных труб на метр длины 150 мм. Больше этого значения допускается уклон только на ответвлениях от сантехнических приборов при длине ответвления до 1,5 м.

На несооруженных участках слива, где применяются трубы диаметром 40-50 мм, допускается уклон до 30 мм на метр длины. А для труб диаметром 85-100 мм и при тех же условиях уровень уклона можно делать не более 20 мм на метр длины.

Уклон трубопроводов, входящих в состав дренажной системы, также относится к основным проектным параметрам. Соблюдение норм уклона является гарантией создания дренажной системы, которая будет продуктивно работать — собирать и отводить воду с участка

При наличии лотков используемые в качестве дренажных элементов, уровень уклона принимается с прицелом на скорость опускания, при которой обеспечивается эффект самоочищения жидкости. Допустимая загрузка лотков не выше 80% при ширине лотков не менее 20 мм.

Значение ширины лотков рассчитывается по результатам гидравлических расчетов и зависит от конструктивных особенностей элементов. Однако, если высота лотка больше 50 мм, значение ширины не может быть меньше 70 мм.

Фотогалерея

Фото

Формирование уклона является обязательным условием при устройстве самотечных подземных систем отвода грунтовых и атмосферных вод, а также жидких стоков, очищаемых в септиках

Уклон должен быть устроен на всем протяжении самотечной безнапорной системы: как в месте сбора воды, так и в месте ее транспортировки к пунктам слива

Трубы ливневой канализации, транспортирующие дождевую воду к коллектору или поглотительному колодцу, также должны иметь уклон

Выбор уклона, создаваемого дренажной трассой, зависит от диаметра трубопровода и типа грунта

Если дренаж устраивают для осушения почвенно-растительного слоя, толщина которого обычно не превышает 40 см, уклон должен быть не менее 0,01. Считается, что дренажная система не должна полностью отводить воду от корней растений

Для дренажной системы на суглинистых грунтах уклон должен быть 0,001. Эта порода практически не способна пропускать воду через свою толщу в нижележащие слои

При прокладке дренажной системы в песчаных грунтах уклон должен быть 0,003, в супесчаных 0,002

Глубина входа дренажных труб в коллектор и поглощающих скважин определяется на строительной площадке по факту. Отверстия под трубы бурятся по факту ввода

Дренажная труба с геотекстильной оболочкой

Колодец поглотительный для ливневки и дренажа

Приемник дождевой канализации

Присоединение дренажной трубы к поворотному колодцу

Дренаж поверхностный для отвода грунта

Траншея для дренажа в суглинистом грунте

Устройство дренажа песка 9000 4

Глубина ввода дренажных труб в коллектор

Значение № 4 — необходимая плотность геотекстиля

Когда конструкция дренажной системы предусматривает использование в качестве дренажа перфорированных гофрированных труб, рекомендуется наряду с дождеванием использовать геотекстильную фильтрующую оболочку (геотекстиль). такие трубы.

Геотекстильное полотно выполняет роль фильтрующего элемента, предотвращает засорение магистрали мелкими частицами грунта. Для получения максимального фильтрующего эффекта необходим расчет плотности геотекстильного фильтра. Оптимальным расчетным значением для бытовых дренажных систем считается плотность 100-150 г/м ² .

Особенности устройства водоотвода на склоне

Водоотводные системы обеспечивают дренаж за счет уклона дрен. Казалось бы, учитывая расположение участка на склоне, вода должна отводиться от участка естественным путем, а в дренажной системе просто нет необходимости.

Однако ситуация в таких случаях совершенно иная, и осушение участка на склоне становится таким же актуальным мероприятием, как и для участков с уклоном горизонта менее 8%.

Строительство частных жилых домов на крутых склонах является обычной практикой. Вода на склонах не задерживается, но этот факт не может считаться причиной отказа от строительства дренажной системы

Конечно, осушению территорий на склонах сопутствуют свои особенности. Часто почва на крутых склонах имеет неоднородную структуру. На разных горизонтах может отмечаться различный уровень грунтовых вод.

Поэтому часто приходится применять комбинированные виды дренажа для обеспечения необходимой степени дренажа всей территории участка.

Между тем, при устройстве дренажных систем на склонах отметкой более 8 % нормами допускается отсутствие дренажных смотровых колодцев.

Схема и заказ системы

Организация дренажа на участке с уклоном более 8% начинается с геологических изысканий. По результатам изысканий определяются водоносные горизонты и уровни грунтовых вод. На основании полученной информации разрабатывается проект дренажа участка на склоне, ведутся строительные работы.

В конечном итоге должна быть решена задача исключения возможности эрозии почвы хаотичным естественным стоком из-за крутизны склона.

В простом варианте это делается примерно так:

1. На верхней отметке участка создается первый горизонтальный поверхностный водосток.
2. Второй горизонтальный поверхностный дренаж создается на нижней отметке участка.
3. Оба водостока соединены перпендикулярными траншеями.
4. Из горизонтального стока нижнего уровня врезаются в .

Если ландшафт участка имеет ступенчатую сложную форму и проектом объекта предусмотрено устройство подпорных стен, лестниц, переходных площадок, для каждого из элементов проекта необходимо устройство точечных дренажных систем, переходящих в линейная дренажная система.

Участки большой площади, расположенные на склонах, как правило, оборудуются не одиночными поверхностными дренами, а полноценными системами сбора и отвода воды типа «елочка».

Разветвленная дрена устраивается на верхнем горизонте и совмещается с коллекторно-дренажным контуром, окружающим строительную площадку. Из контура стоки направляются в сборный резервуар за пределами участка или в .

Схема устройства дренажа объекта, построенного на склоне. Обычно на склонах сооружают комбинированные дрены, так как территория на склоне традиционно отличается сложным рельефом

Такая схема дренажа называется кольцевым дренажем. Благодаря сооружению защитного контура, расположенного по периметру объекта, можно взять под контроль уровень грунтовых вод. В свою очередь «елочка» обеспечивает сбор воды с поверхности участка и ее эффективное удаление.

Монтаж кольцевых водостоков осуществляется на некотором удалении от строительной площадки. Этот фактор позволяет строить кольцевую дренажную систему непосредственно на этапе эксплуатации хозяйственных объектов.

Следует отметить, что эффективность снижения уровня грунтовых вод в пределах внутренней части контура напрямую зависит от следующих параметров:

• уровень заглубления трубы;
• глубина галерей;
• уровень углубления скважины (при наличии).

На эффективность защиты также влияют размеры цепи.

Выводы и полезное видео по теме

Несколько практических советов по прокладке дренажных труб помогут вам самостоятельно справиться с устройством дренажа на дачном участке.
