Стропильная система вальмовой крыши.

Содержание:

  • Стропильная система вальмовой крыши.
  • Расчёт стропильной системы вальмовой крыши.
  • Итог

Вальмовая крыша обладает рядом преимуществ: она красиво и оригинально выглядит, со всех сторон защищает фасад от осадков, обладает устойчивостью к ветровым нагрузкам и деформации. Но такая кровля отличается достаточно сложным строением стропильной системы, а это значит, что для её установки понадобится больше усилий и времени. Но если разобраться в устройстве вальмовой крыши, то её монтаж не будет таким трудным. Именно поэтому в этой статье мы расскажем об особенностях её стропильной системы.

Стропильная система вальмовой крыши

В готовом виде вальмовая крыша состоит из четырёх скатов. Два из них представляют собой две трапеции, соединённые коньком, а на месте вертикальных фронтонов у такой кровли два ската в форме равнобедренных треугольников. О том, что из себя представляют другие виды кровли, можно узнать в нашей статье «Для красоты и не только: выбираем крышу для дома».

Вальмовая кровля

Элементы стропильной системы вальмовой крыши представлены на схеме. Мы расскажем о каждом из них.

Схема стропильной системы вальмовой крыши

Мауэрлат

Это мощные деревянные брусья с сечением 100х100, 100х150 или 150х150 мм, которые укладывают по периметру наружных стен. Эти балки служит опорой для стропил и помогают равномерно распределить нагрузку от веса вальмовой крыши на стены.

Лежень

Это брус, который укладывают на внутренние перегородки дома. Он служит основой для стоек и конькового прогона вальмовой крыши. Количество лежней зависит от количества внутренних перегородок, а их сечение, как правило, равняется сечению мауэрлата: 100х100, 100х150 или 150х150 мм.

Стойки

Это опоры, которые устанавливают на лежень или балки перекрытия.

Их сечение должно быть не менее 38х89 мм, рекомендуемые размеры — 100х100, 100х150 или 200х200 мм. На стойки укладывают коньковый прогон. Их высота равняется высоте крыши.

Коньковый прогон

Это перекладина, которую устанавливают горизонтально на стойки, и она служит опорой для диагональных и рядовых стропил вальмовой крыши. Сечение конькового прогона должно быть не меньше 38х140 мм, рекомендуемые размеры —100х100 или 200х200 мм.

Рядовые стропила

Такие стропила служат опорой для скатов. Сверху их фиксируют на коньке, а снизу — на мауэрлате. Минимальные размеры рядовых стропил вальмовой крыши зависят от длины пролёта кровли и приведены в таблице:

Размер поперечного
сечения стропила, мм
Максимальный пролет, м
Расчетная снеговая нагрузка, кПа
1,0 1,5 2,0
Шаг стропил, мм
38х89 3,11 2,83 2,47 2,72 2,47 2,16 2,47 2,24 1,96
38х140 4,90 4,45 3,89 4,28 3,89 3,40 3,89 3,53 3,08
38х184 6,44 5,85 5,11 5,62 5,11 4,41 5,11 4,64 3,89
38х235 8,22 7,47 6,38 7,18 6,52 5,39 6,52 5,82 4,75
38х286 10,00 9,06 7,40 8,74 7,66 6,25 7,80 6,76 5,52

Снеговая нагрузка в таблице актуальна для Московского региона

Диагональные (угловые) стропила

Это стропила, которые соединяют концы конькового прогона и углы мауэрлата. Благодаря им формируются вальмовые скаты. Всего таких стропил должно быть четыре — по одному на каждый угол дома. На угловые стропила вальмовой крыши приходится большая нагрузка, поэтому их делают из сдвоенных рядовых стропил. Таким образом, если сечение рядовых стропил равняется 38х89 мм, то сечение диагональных стропил будет равняться 76х89 мм.

Нарожники

Это те же самые стропила, только короткие. Один их конец закрепляют на диагональных стропилах, а другой конец — на мауэрлате. Размеры нарожников такие же, как и у рядовых стропил. Они приведены в таблице выше.

Затяжки

Это горизонтальные перемычки между каждой парой стропильных ног. Они притягивают стропила друг к другу и уменьшают нагрузку на стены. Затяжки, которые расположены под коньковым прогоном, называются ригелями. Затяжки у основания стропил можно использовать в качестве балок перекрытия. Сечение затяжек — 50х150 мм.

Подкосы

Это подпорки, которые поддерживают рядовые стропильные ноги и нарожники. Они нужны для увеличения жёсткости стропильной конструкции. Нижнюю часть подкосов устанавливают либо на лежень, либо на балки перекрытия. Угол наклона подкосов варьируется от 45º до 53º. Сечение подкосов должно равняться размерам рядовых стропильных ног.

Шпренгели

Это подпорные конструкции в форме перевёрнутых букв Т. Их устанавливают на углах пересечения балок мауэрлата таким образом, чтобы их вертикальная часть подпирала диагональные стропила. Для большей прочности в шпренгельную конструкцию устанавливают два подкоса. Такая опора называется шпренгельной фермой. Как правило, для горизонтальной части шпренгеля используют бруски сечением 100х150 мм, для вертикальной — 100х100 мм, а для подкосов — 50х100 мм.

Кобылки

Это бруски, которые прикрепляют к рядовым стропилам и нарожникам. Это нужно, чтобы они были более длинные и формировали карнизные свесы. К длине кобылок прибавляют 30-50 см, чтобы соединить их внахлёст со стропилами. Сечение у кобылок такое же, как и у стропил.

Расчёт стропильной системы вальмовой крыши

Перед тем как делать расчёты вальмовой крыши, следует определить угол её наклона. Он зависит от нескольких факторов:

  • От ветровой нагрузки.

В регионах с большой ветровой нагрузкой лучше обустроить кровлю с углом наклона от 25° до 30°. Это связано с тем, что более крутые крыши обладают высокой «парусностью» и особенно уязвимы воздействию сильного ветра. Более пологие скаты при сильном ветре может просто сорвать.

  • От снеговой нагрузки.

Если вы живёте в регионе, где зимой выпадает много снега, то стоит установить кровлю с минимальным уклоном в 45°. Благодаря этому, снег будет сам сходить с кровли, а не накапливаться и обрушиваться в виде «лавины». Более подробно эта тема рассматривается в статье «На какой крыше меньше задерживается снег».

  • От материала кровельного покрытия.

В зависимости от того, из чего вы собираетесь обустраивать кровлю, следует учитывать её минимальный уклон:

Кровельный материал
Минимальный уклон кровли
Шифер 22°
Рулонные материалы (рубероид)
• в три слоя;
• в два слоя;
2-5°
15°
Профилированный лист 12°
Металлочерепица 14°
Материал на основе битума и целлюлозы
Мягкая (гибкая) черепица 11°

Чтобы определить длину элементов стропильной системы вальмовой крыши, нужно сделать следующие расчёты:

  • Высота конька (стоек)
    Формула: H = D x tg a/2.

H — высота конька.

D — ширина дома.

а — угол наклона кровли.

Предположим, что ширина дома равняется 4 м, а угол наклона кровли — 45°. Тогда расчёты будут следующие:

H = 4 x 1/2

H = 2

Высота конька — 2 м.

Также можно сначала определить оптимальную высоту конька, и в зависимости от неё уже ставить стропила под определённым углом. Если вы собираетесь сделать под кровлей жилую мансарду, то лучше сделать именно так. Главное, учитывайте минимальный наклон кровли в зависимости от кровельного материала, ветровой и снеговой нагрузки.

  • Длина конькового прогона
    Формула: K = L – D.

K — длина конька.

L — длина дома.

D — ширина дома.

Длина дома — 6 м.

Ширина — 4 м.

Делаем расчёт длины конькового бруса:

К = 6 — 4

К= 2

Длина конькового прогона — 2 м.

  • Длина рядовых стропил вальмовой крыши
    Формула: R = √ H2+d2

R — длина рядовых стропил

H — высота конька.

d — половина ширины дома.

Высота конька — 2 м.

Половина ширины дома — 2 м.

Рассчитываем длину рядовых стропил:

R = 4 + 4

R = 2,83

Длина рядовых стропил — 2,83 м.

  • Длина диагональных стропил
    Формула: Q = √ R 2 + d2.

Q — длина диагональных стропил.

R — длина рядовых стропил.

d — половина ширины дома.

Мы уже вычислили, что длина рядовых стропил — 2,83 м, а половина ширины дома равняется 2 м.

Q = √ (8 + 4)

Q = 3,47

Длина диагональных стропил — 3,47 м.

  • Длина нарожников
    Формулы:
    Длина первого нарожника = 2/3 от R.
    Длина второго нарожника = 1/3 от R.

R — длина рядовых стропил.

Таким образом, если длина рядовых стропил равняется 2,83 м, то длина 1 нарожника будет — 1,89 м, а длина второго — 0,94 м.

  • Длина кобылок
    Формула: J = U/cos a

J — длина кобылки.

U — расстояние от стен дома до карнизного свеса.

а — угол наклона кровли.

Известно, что угол наклона кровли равняется 40°, расстояние от стен дома до карнизного свеса — 30 см, исходя из этого делаем расчёт:

J = 30/0,76

J = 39,4

Длина кобылок — 39,4 см.

Итог

Вальмовая кровля состоит из двух трапеций, соединённых коньком, и двух треугольников вместо фронтонов.

Чтобы правильно смонтировать вальмовую крышу, нужно знать устройство её стропильной системы. Она состоит из мауэрлата, лежня, стоек, конькового прогона, рядовых и диагональных стропил, а также нарожников и кобылок. Для усиления стропильной системы вальмовой крыши под рядовые стропила устанавливают подкосы, а под диагональные — шпренгели и шпренгельные фермы.

Перед установкой такой стропильной системы нужно определить угол наклона кровли, который зависит от кровельного материала, снеговой и ветровой нагрузки. Также нужно сделать несколько расчётов: вычислить высоту конька, длину конькового бруса, рядовых и диагональных стропил, а также нарожников.

Устройство стропильной системы вальмовой крыши

Стропильная система вальмовой крыши представляет собой надёжную конструкцию, защищающую здание от негативных воздействий. Монтаж стропильной конструкции является заключительной стадией общестроительных работ, а качество её выполнения влияет на долговечность и прочность всего строения.

[contents]

Устройство стропильной системы

Любая стропильная система — несущая конструкция скатной крыши, в составе которой присутствуют наклонные стропильные ноги, вертикальные стойки и наклонные подкосы. В случае необходимости есть возможность «связывания» понизу при помощи горизонтальных подстропильных балок.

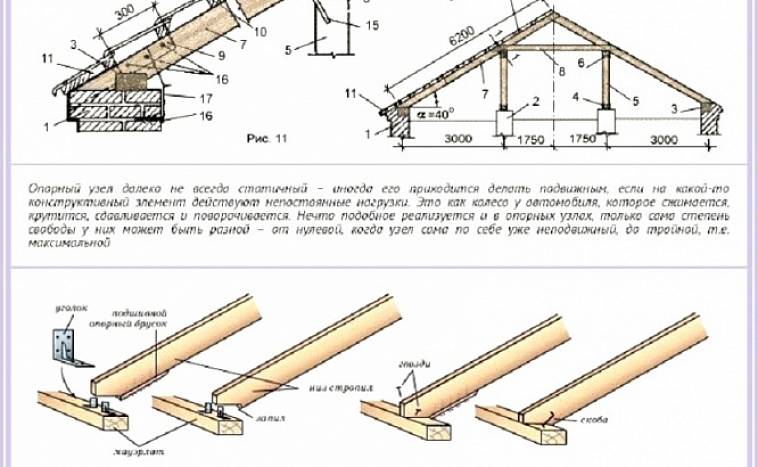

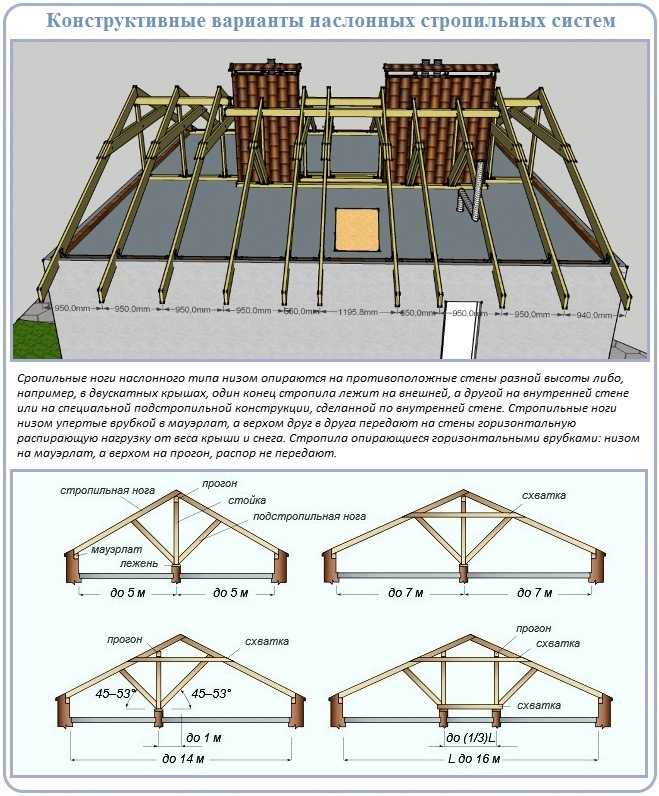

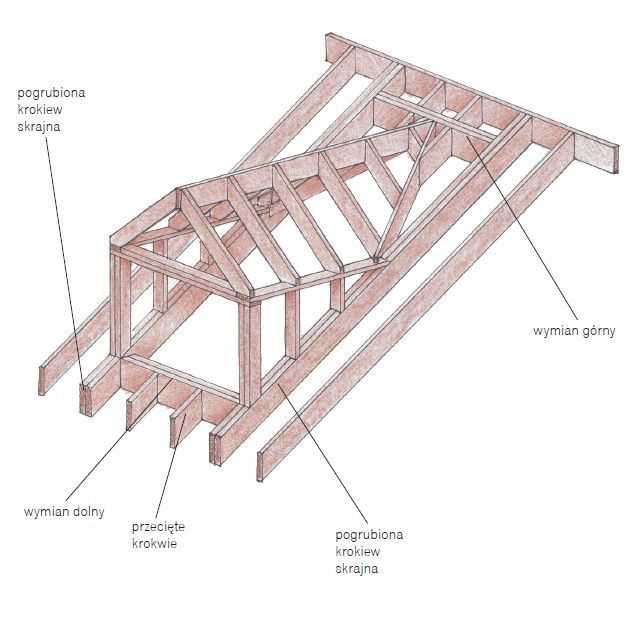

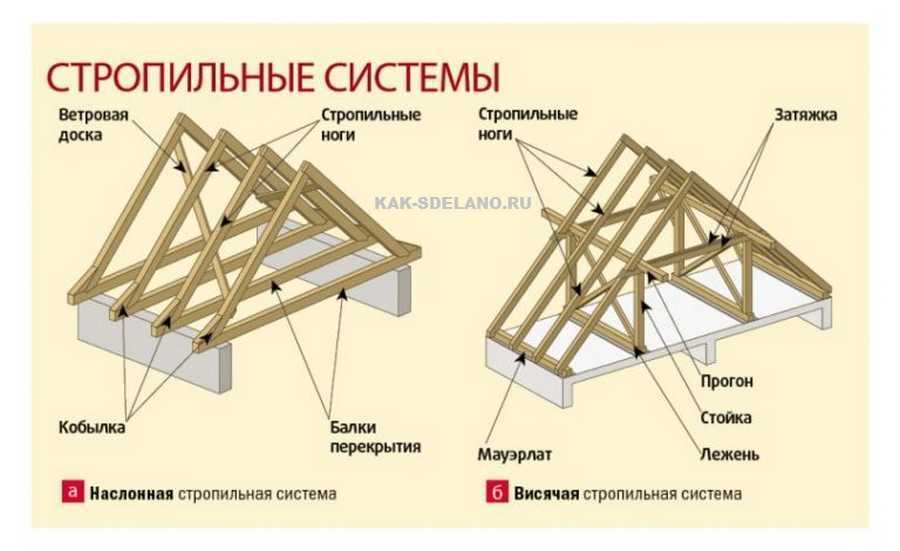

Стропила бывают наслонного и висячего типа. Существует разновидность висячих ферм со шпалами.

Висячими стропилами оборудуются здания, имеющие достаточно большую площадь и отличающиеся отсутствием внутренних несущих перегородок или опорных конструкций. Опорой для такой системs служат внешние стены или мауэрлаты.

Основным недостатком висячего типа стропил является наличие большого распирающего усилия на стены здания, которое компенсируется при помощи горизонтальных затяжек или ригелей. Эти элементы соединяют стропильные ноги.

Монтаж затяжек выполняется на уровне нижних концов стропил для использования в качестве лаг пола чердачного или мансардного помещения. Возможно монтировать затяжки и выше. Такие стропильные системы целесообразно применять при строительстве производственных зданий и выставочных комплексов.

Наслонные стропила нуждаются в дополнительной опоре, которую создают внутренние стены. Такая кровельная система более лёгкая и экономически выгодная. В качестве точки опоры для наслонных стропил выступает прогон конька, к которому монтируются стропильные ноги. Такая система обеспечивает конструкцию необходимой жёсткостью.

Узлы и элементы

Все узлы и элементы вальмовой крыши составляют стропильную ферму, которая имеет в основании треугольники, придающие конструкции необходимую жёсткость.

Основа вальмовой крыши представлена:

  • диагональными, накосными и рядовыми стропилами;
  • крайней опорой для стропил, расположенной внизу — мауэрлатом;
  • обрешёткой;
  • нарожниками;
  • подкосами и затяжками;
  • опорной доской и прогоном.

Узлы и элементы стропильной системы вальмовой крыши

Основной несущий элемент кровли – установленные в зависимости от угла ската кровли стропильные ноги. Мауэрлат размеренно распределяет суммарную массу кровли на стены здания. Конструкция стропильных ног опирается внизу на мауэрлат, а верх — в подконьковый брус.

Допускается промежуточное опорное крепление с использованием промежуточных прогонов. Подконьковый брус и промежуточные прогоны, с помощью конструкции вертикальных стоек, распределяют совокупную нагрузку крыши на несущие стены. Стропила позволяют крыше выдерживать не только свой вес, но и ветровую нагрузку, а также тяжёлую снежную массу.

Затяжки объединяют противоположные стропильные ноги и снижают распорное усилие на стены. Местом монтажа затяжек служат основания стропил. Такое крепление позволяет использовать её в качестве балки перекрытия, что значительно облегчает процесс обустройства мансарды, и снижает расходы на материалы и крепежи.

Монтаж стропильной конструкции можно выполнять посредство чередования висячих и наслонных ферм.

Ниже представлены фото схемы и чертежа устройства вальмовой крыши.

Схема чертежа четырехскатной вальмовой крыши

Расчёт каркаса вальмовой крыши

Для грамотного и качественного возведения каркаса вальмовой кровли необходимо выполнить точный расчёт и разметку конструкции, что позволит сэкономить не только время на монтаж, но и значительно снизить экономические затраты.

Угол наклона скатов трапеций может варьироваться от 5° до 60°. На размер этой величины оказывают влияние сила ветровой и снеговой нагрузок. Если преобладает снеговая нагрузка, то величина угла наклона возрастает, а если выше показатель ветровой нагрузки, то угол следует сделать незначительным.

Первостепенной задачей является определение высоты кровли и угла наклона. Все дальнейшие расчёты базируются именно на этих показателях.

Порядок расчёта:

  • Если за основу берётся угол наклона, то высота конька вальмовой кровли вычисляется путём умножения величины расстояния между краями скатов на тангенс угла. Результат следует разделить пополам.
  • Если расчёт строится на высоте кровли, то необходимо вычислить величину тангенса будущего угла. Для этого значение высоты крыши следует умножить на два и разделить на величину расстояния от края до края ската.
  • Величина длины ската определяется по теореме Пифагора: суммируется высота крыши и1/2 основания вальмы, а затем извлекается квадрат. Так же рассчитываются и параметры накосных стропил.
  • Только определившись с этими величинами, можно заниматься расчётом общего метража крыши, состоящего из площади скатов-трапеций и вальм. Вальмовая крыша представляет собой разновидность четырёхскатной крыши. Вальмы её имеют треугольную форму и тянутся от карниза до бруса конька. Боковые скаты имеют трапециевидную форму.
  • Площадь трапеции составляет сумма величин её оснований, которую нужно разделить пополам и умножить на величину высоты. Площадь вальм состоит из произведения его основания и высоты, делённому пополам. Сумму полученных величин следует удвоить. Эта величина является площадью будущей кровли и необходима для расчёта материалов для обрешётки, количества утеплителя, гидро и пароизоляции, а также количества крепежей.

Количество кровельного материала всегда незначительно превышает площадь самой кровли из-за наличия конструкционных спилов и нахлестов.

Последовательность монтажа стропил

Монтаж крыши — процесс довольно трудоёмкий и непростой, но позволяет получить очень устойчивую и стильную кровлю.

Установка стропил стартует с вертикального монтажа стоек, основным назначением которых является

Последовательное крепление узлов каркаса крыши

поддержка конькового бруса. Стойки, держащие конёк, крепятся к центральной балке посредством специальной системы укосин. Затем выполняется крепление диагональных стропил из обрезной доски с сечением 5×15 см.

Главные элементы представлены диагональными или накосными стропилами. Именно они удерживают максимальную нагрузку кровли, и грамотная установка данных кровельных элементов обуславливает целостность и долговечность всей конструкции.

Основные требования:

  • диагональные стропила должны быть одной длины;
  • расстояние между свесами кровли должно составлять 0,5 м;
  • если предполагается сильная ветровая нагрузка, то длина свеса может составлять один метр;
  • следует тщательно стыковать центральную и диагональные стропила, а также коньковый брус.

После сборки накосных стропил выполняется монтаж рядовых стропил. Промежуток между стропильными ногами должен учитывать размеры теплоизоляционного материала. Стандартное расстояние не превышает 0,6 м. Рядовые стропила крепятся к брусу конька и мауэрлату посредством саморезов или врубки. Дополнительная фиксация выполняется при помощи верхних стяжек и ригелей. Мауэрлат крепится при помощи шпилек.

На следующем этапе устанавливаются нарожники. Их монтируют параллельно рядовым стропилам и под углом в 90° к коньковому брусу. Усиление конструкции выполняют при помощи подкоса и стоек, которые врезают в балки перекрытия. Для дополнительного крепления стропил используются анкерные соединения.

Установку стоек производят в местах пересечения стропильных ног и подкосов. Нижний сегмент каждой стойки должен иметь упор в балку перекрытия, расположенную над внешней стеной.

Устойчивость крыше придают схватки, при помощи которых скрепляются наслонные стропила и нижние части скатов. Низ затяжек стропильной конструкции оснащается опорными брусьями.

Подробнее о порядке и технологии монтажа крыши смотрите в видео.

Когда необходимо усиление каркаса

Если уклон вальмовой кровли незначительный, то требуется выполнить усиление стропильной конструкции шпренгельными фермами и шпренгелями.

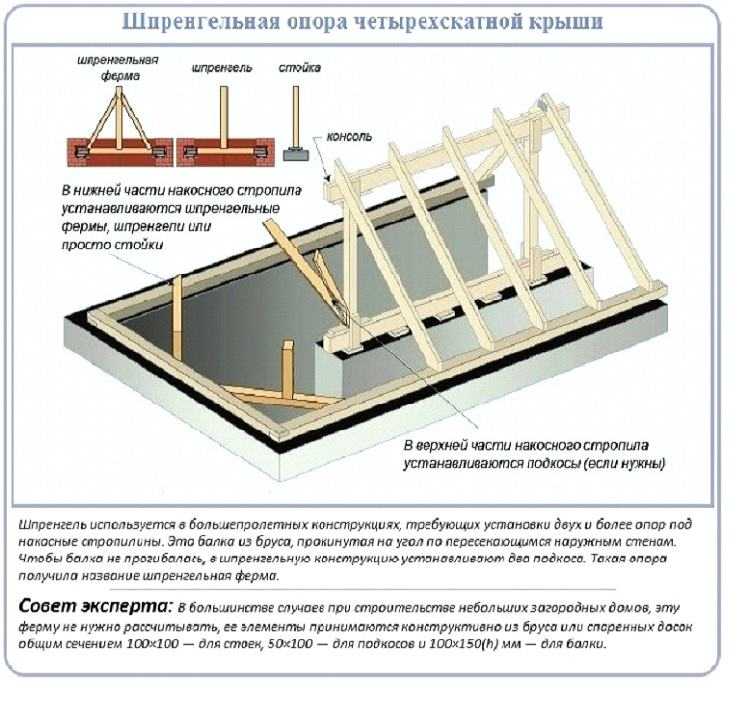

Шпренгелем является брус, уложенный на две стороны, сходящиеся углом. На этот брус устанавливаются вертикальные стойки, при помощи которых будет поддерживаться диагональное стропило. Такие манипуляции выполняются в верхней и нижней частях накосного стропила.

Для усиления верхней части необходимо использовать шпренгельную ферму, посредством которой усиление вертикальной стойки происходит за счёт пары подкосов. Этим этапом заканчивается основная работа по монтажу стропильной конструкции.

Установка обрешётки

На заключительном этапе из брусков выполняется монтаж обрешётки. Используют бруски с сечением 5×5 см или доски 25 см. Можно применять обрешётку с зазорами или сплошную. Шаг обрешётки зависит от размера и вида кровельного материала.

Подводим итоги

  • Основными этапами монтажа стропильной конструкции вальмовой крыши являются сборка каркаса по типу «П», укладка прогонов и стропил, усиление конструкции.
  • Особое внимание необходимо уделять сложным узлам крыши: стыку конькового бруса с диагональными и накосными стропилами.
  • Для усиления всех креплений целесообразно использовать болты, металлические пластины, шурупы, гвозди.
  • К каждой стороне диагональных стропил фиксируется один нарожник.
  • Укороченные стропильные ноги, связывающие мауэрлат и стропила, нельзя соединять вместе с накосными стропилами.
  • Используемые для стропильной конструкции пиломатериалы необходимо обработать при помощи огнеупорного состава, а также средства от бактериальной инфекции и плесени.
  • Самостоятельный монтаж кровли следует выполнять в соответствии с правилами техники безопасности.
