Устройство и регулировка сливного бачка с одной и двумя кнопками

Время, когда унитазы перестали быть роскошью, после уличных клозетов, давно уже осталось в прошлом. Однако установка их в квартирах потребовала доработки отхожего места системами наполнения и слива. Ведь без этих систем, не о каких удобствах или гигиене речи быть не может,  унитаз попросту превратиться в стационарный горшок, который придется постоянно вычищать и мыть вручную. Впрочем, такая ситуация знакома многим, когда устройство сливного бачка начинает жить своей жизнью, некорректно выполняя возложенные функции.

Домашнему мастеру нелишним будет знать, как функционируют и настраиваются распространенные модели сантехнических механизмов унитазов, для чего рассмотрим, чем сегодня пользуется основное количество наших соотечественников.

Содержание:

• Основные типы конструкций сливного оборудования
  • Рычажные
  • Кнопочные
  • Автоматические
• Сборка сливных бачков
• Настройка сантехнических бачков унитаза
  • Регулировка сливного бачка с кнопкой
  • Регулировка двухуровневого слива
  • Регулировка старых моделей

Основные типы конструкций сливного оборудования

Прежде всего, они зависят от вида механизмов наполнения и водоотведения.   Функции слива воды выполняют изделия рычажного, кнопочного и автоматического исполнения.

Рычажные

Поплавок (1) через рычаг (2) управляет входным вентилем (3). Уровень воды зависит от регулировки рычага поплавка на рычаге вентиля (4). Напор воды при наполнении регулируется на вентиле при помощи установочного винта.

Рычажные модели — были основными моделями, устанавливаемыми на унитазах прошлого столетия. Кое-где они используются до сих пор. Рычажные устройства отличаются своей простотой. Первые изделия отрабатывали слив только в момент нажатия, пока вручную удерживался запорный клапан (за «дёргалку» — цепь или леску). Затем появились системы, использующие эффект сифона, которые сами контролируют поток после активации. Но и первые модели, и последующие отличаются повышенным нерегулируемым расходом воды.  К тому же подобная сантехника не отвечает действующим требованиям эстетики.

Кнопочные

Сливной механизм для унитаза, выполненный в кнопочном варианте, устанавливается на большей части современной сантехнической продукции. Преобладающее расположение кнопки верхнее, на крышках компакт систем, а также может быть настенное для изделий, инсталлируемых в строительные конструкции. Их преимущества, помимо хорошей эстетики, заключаются в возможности регулировки параметров слива и перелива. Кнопочные механизмы также после активации удерживают запорный клапан в открытом состоянии без участия человека. А модели со спаренными кнопками позволяют осуществлять полный или частичный сброс жидкости в унитаз.

Автоматические

На сегодня редкие и дорогостоящие изделия для слива воды, оправдывающие себя при монтаже в элитную продукцию либо используемую в общественных местах. Их работа управляется сенсорными инфракрасными датчиками.

Запорная арматура для унитаза, представленная механизмами наполнения, работает, как и много лет назад, используя принцип подпитывающего крана, открываемого и закрываемого поплавком. В классическом варианте поплавок передает усилие на клапан крана с боковой подводкой через горизонтальное коромысло.

Поплавки, перекрывающие подачу воды через систему рычагов.

Однако, теперь чаще устанавливаются поплавки, двигающиеся по вертикальной направляющей, перекрывая подачу воды через систему рычагов как для боковой подводки, так и для нижней.

Важно! Современные наливные клапаны, за счет особенностей своей конструкции, позволяют осуществлять набор воды значительно быстрее, чем системы с коромыслом.

Сборка сливных бачков

Во многом от того, как собрать бачок, а затем, отрегулировать его будет зависеть дальнейшая комфортная работа сантехники. Естественно, что каждый тип оборудования имеет свои секреты монтажа, вполне доступные домашнему мастеру.

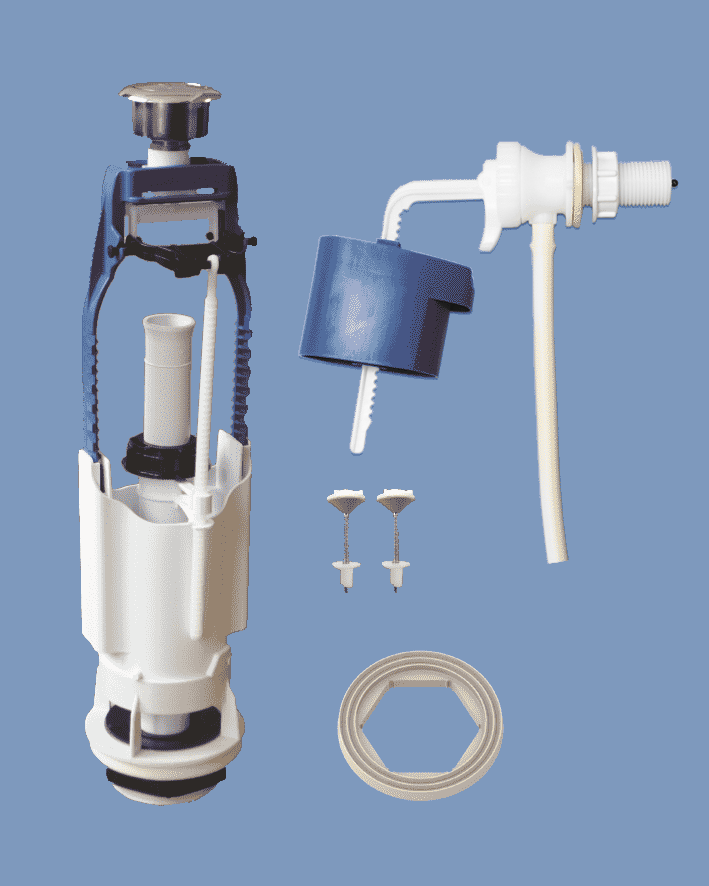

Рисунок №1

Последовательность комплектации бачка с верхней кнопкой (Рисунок 1) выглядит следующим образом:

• Закрепляем выпускной клапан (5) в большом центральном сливном отверстии накопительной ёмкости. Устанавливать механизм можно целиком или только его нижнюю часть. На этом этапе, как и на всех последующих, необходимо контролировать плотность прилегания прокладок, надежно фиксируя их резьбовыми элементами, для получения герметичных соединений.
• Если собирается модель, в которую входит арматура для бачка унитаза с нижней подводкой, то следует также закрепить впускной кран (2) с поплавком (3) в соответствующем отверстии сантехнического изделия.
• Между чашей унитаза и сливной емкостью вставляем эластичную прокладку (6). Её необходимо тщательно отцентровать, после чего стянуть винтами (7) обе половины сантехники в одно целое.
• В модели с боковой подпиткой воды закрепляем впускной кран.

Схема устройства впускной арматуры сливного бачка с боковым подключением.

• Подключаем внешнюю подачу воды к штуцеру (4).
• На выпускной клапан устанавливаем его верхнюю часть (без кнопки).
• Открываем подачу воды, проверяем герметичность сопряжений, работу механизмов наполнения и слива, а при необходимости, настраиваем их функциональность.
• Теперь на своё место ставится крышка для бачка унитаза, в которую закрепляем кнопку (1).

Важно! После окончательной сборки сантехнической конструкции, следует выполнить несколько контрольных сливов воды, тщательно проверить отсутствие протечек. Осуществляется это путем визуального осмотра соединений, также можно проложить на пол под бачком газету, на которой хорошо будут заметны возможные капли воды.

Бачки с рычажным сливом сегодня встречаются хотя и не часто, но иногда еще используются, как надежные проверенные временем устройства. Поэтому могут возникать вопросы относительно их монтажа. Несмотря на то, что они изготавливаются из различных материалов: пластика, керамики или чугуна, их сборка во многом похожа.

• Первым делом внутри емкости закрепляем нижнюю сифонную часть механизма слива.
• Монтируется рычажный механизм и арматура для бачка унитаза с боковой подводкой.
• Накопительную ёмкость навешиваем на стену за унитазом соосно с чашей и присоединяем внешнюю подпитку воды через гибкую подводку.
• На чугунной конструкции смывную трубу подключаем через соответствующий резьбовой штуцер, а на пластиковой – используем обжимную муфту с кольцевой уплотняющей вставкой.
• Унитаз со смывной трубой соединяем посредством резиновой манжеты, которая фиксируется с обеих сторон хомутами.

Встречаются рычажные керамические компакт изделия, устанавливаемые в седло чаши унитаза. В этом случае сборка конструкции выполняется также как и в кнопочной модели, с использованием стяжных винтов и эластичной прокладки.

Настройка сантехнических бачков унитаза

Окончание сборки сантехники еще не означает окончание всей работы по её установке. Нередко предстоит регулировка арматуры сливного бачка унитаза, после чего функции наполнения, перелива и слива должны исполняться безупречно. Также иногда приходится подстраивать механизмы в процессе их длительной эксплуатации или замены.

Важно! Прежде всего, для всех типов оборудования проверяют запорный клапан сливного бачка унитаза, плотность его прилегания к седлу. Обычно на новом оборудовании, если все собрано без перекосов, то протечек быть не должно.

Регулировка сливного бачка с кнопкой

На что следует обратить внимание в процессе настройки современной «кнопочной» сантехники?

Рисунок №2

1. Выставляется высота смывного клапана (Рисунок 2). Его конструкция должна соответствовать размерам накопительной емкости под крышку с учетом кнопки (1). Отсоедините тягу (2) от защелки трубки перелива. Освободите с двух сторон фиксаторы стоек (3). Переместите стойки (5) в требуемом направлении по вертикали, ориентируясь по нанесенной на них шкале. Закрепите фиксаторы и тягу в новом положении.
2. Регулируется высота фиксации переливной трубки. К этому параметру предъявляется два требования: поверхность воды в бачке унитаза должна быть ниже края перелива на 15-20 мм, но при этом, полностью нажатая кнопка не должна касаться верха трубки. Для этого: Выставляют величину зазора между кромкой перелива и верхом (4) стойки (5), (рисунок 2). Чтобы выполнить данную операцию, придется освободить тягу (2) и прижимное кольцо либо фиксатор на трубке. Опустить или поднять её до требуемой высоты. Зафиксировать перелив и тягу.
3. Настраивается функциональность наливной арматуры в соответствие с требованиями предыдущего пункта относительно объема наполнения. Чтобы впускной клапан обеспечивал оптимальный уровень воды в сливном бачке, следует задать положение его поплавка. Если нужно задать раннюю отсечку подачи, то поплавок опускают ниже или же закрепляют выше, если объём жидкости недостаточен. Изменение его положения осуществляют перестановкой тяги аналогичной тяге на сливном клапане.

Регулировка двухуровневого слива

В современных комплектах унитазов с кнопочным управлением не редкость наличие двухуровневого сброса воды. Такие модели требуют настройки малого и полного слива.

Регулировка двухкнопочного механизма слива.

Сброс всего объема жидкости регулируем заслонкой, увеличивая данный параметр, смещением её вниз и, уменьшая, смещением вверх. Частичный сброс воды выставляется поплавком малого смыва, который, после открытия замка, двигаем вниз или вверх, соответственно увеличивая или уменьшая расход.

Более доступно о регулировке двухкнопочного спускного механизма можно узнать из видео:

Регулировка старых моделей

В заключение стоит упомянуть регулировку «классических» систем с боковым подводом воды. Устройство сливного бачка унитаза старого образца предполагает только настройку впускного клапана.

Его работа зависти от положения поплавка, который опускают или поднимают. С этой целью, если коромысло латунное (стальное), то его просто подгибают в нужное положение, а если пластиковое, тогда геометрия рычага изменяется после ослабления, а затем, подтяжки крепежного винта.

Подстройка перелива и выпускного клапан в таких моделях не предусмотрена, а возникающие с ними проблемы, как правило, приводят к ремонтным работам или полной замене механизмов.

Устройство сливного бачка унитаза с кнопкой и принцип работы

Главная » Сантехника

На чтение 7 мин Просмотров 1.8к. Опубликовано 22.02.2022 Обновлено 03.09.2022

Старые модели сливных бачков управлялись рычагом или цепочкой. Приспособления монтировались сбоку. Принцип действия у них одинаковый: рычаг передавал усилие коромыслу в запорной арматуре, под его действием открывалось сливное отверстие. Современный вариант смыва – кнопка на крышке – намного удобнее и эффективнее.

Содержание

1. Устройство сливного бачка унитаза
2. Механизм бачка
3. Принцип работы

Устройство сливного бачка унитаза

Конструкция с рычагом имеет некоторые недостатки. Инициировать слив приходится с заметным усилием. Такой механизм обеспечивает высокий уровень шума как при смыве воды, так и при наборе. Благодаря длинной цепи риск повреждений и поломок увеличивается.

Кнопочный механизм действует эффективнее. Клавиша напрямую связана с запорной арматурой, передает усилие, не теряя его, и не заставляет пользователя вручную отрывать грушу с прокладкой от сливного отверстия.

Различают несколько вариантов устройства.

• С одной кнопкой. Рычаг, связывающий ее со сливной колонкой, проходит сквозь отверстие в крышке. При нажатии на кнопку сливная колонка поднимается и освобождает отверстие. Вода из резервуара выпускается полностью, до отметки минимум.
• С двумя кнопками – клавиша разделена на 2 части, большую и меньшую. В сливной колонке действуют 2 клапана. Когда нажимают на меньшую часть кнопки, активируется только один. Колонка поднимается на небольшую высоту, вода выпускается малой порцией. Если нажимают на большую часть кнопки, срабатывают оба клапана и выпускается максимальный объем. Двухкнопочный механизм позволяет экономить воду.
• Кнопка «Старт-Стоп» – с функцией прерывания подачи воды. При нажатии на кнопку активируется подача воды, при повторном – перекрывается. В этом случае пользователь самостоятельно определяет, какой объем жидкости в пределах емкости резервуара нужно использовать.

Кнопочный механизм гигиеничен. Для активации достаточно одного легкого нажатия одним пальцем. Усилие прилагать не нужно. В моделях с сенсорными панелями касание для запуска механизма смыва нужно еще более легкое. Однако монтаж и обслуживание сложнее.

Одна

56.52%

Две

39.13%

Старт-стоп

4.35%

Проголосовало: 23

Механизм бачка

Конструкция сливного бачка унитаза с кнопкой заметно отличается от варианта с боковым выпуском. Кроме того, устройства с одной или двумя кнопками тоже несколько отличаются.

Сливной бачок с одной клавишей:

1. После слива воды объем жидкости нужно восстановить. Регулятором уровня воды выступает поплавок. Эту деталь изготавливают из пластика. Она очень легкая и плавает по поверхности воды.
2. Поплавок соединен с шаровым запорным механизмом. Последний перекрывает впускной клапан на боковой стороне корпуса. Клапан соединен с водопроводным шлангом.
3. Чтобы вода не создавала слишком большой шум, модель оснащают диафрагмой с рычажком, которая регулирует напор струи.
4. Главный элемент сливной арматуры – сливная колонка. Обычно она включает в себя трубку перелива. Колонка отсоединяется от отверстия и выпускает воду. По мере того как уровень жидкости уменьшается, колонка следует вниз и вновь запирает сливное отверстие.
5. Модель может иметь подводку воды снизу или сбоку. Это влияет на конструкцию.

Устройство арматуры сливного бачка с двойной кнопкой немного отличается. В вертикальном сливном клапане размещаются 2 полости с прокладками, выполняющие роль отдельных клапанов. Когда освобождается одно из них, отверстие открывается, но колонка поднимается на небольшую высоту, так как вода в другой полости не позволяет ей всплыть. Когда активируются оба клапана, колонка поднимается полностью и опускается только тогда, когда жидкость в резервуаре достигает уровня минимум.

Валера

Голос строительного гуру

Задать вопрос

Боковая подводка и спуск посредством рычага исключает частичный смыв воды. Если в таком унитазе удается спустить только часть жидкости из резервуара, обеспечивается это лишь слишком коротким временем удержания рычага, при котором механизм спуска срабатывает только частично. Возможно, это и позволяет несколько сэкономить расход воды, но приводит к более быстрому износу механизма и нагружает настройки.

Принцип работы

Различают 2 типа подводки к сливному бачку: боковая и нижняя. В первом 2 отверстия, одно из которых закрыто заглушкой. Слив выполняется благодаря нажиму на боковой рычаг или кнопку.

Эта модель обладает одним недостатком: при наполнении и сливе вода двигается с большим шумом. Частично проблему решают за счет удлинения наливного шланга.

Нижняя подводка воды к унитазу конструктивно устроена проще и исключает лишние передаточные рычаги. Работает унитаз почти бесшумно. Включает следующие элементы:

• поплавок – служит регулятором уровня жидкости в емкости;
• направляющая, по которой движется поплавок;
• спусковое устройство – включает стакан, связанный одним концом с поплавком, а другим с элементом, запирающим сливное отверстие;
• мембранный клапан.

Работает унитаз с нижней подводкой по упрощенной схеме.

1. Чтобы спустить воду, пользователь нажимает на кнопку на крышке бачка. При этом сливная колонка или стакан поднимается, освобождая сливное отверстие.
2. Жидкость выливается в унитаз. При этом поплавок по направляющей спускается вниз.
3. Поплавок, спускаясь вниз, создает тягу. Она передает усилие на запорный клапан и он открывает наливное отверстие. Вода заполняет бачок.
4. Как только поплавок начинает двигаться по направляющей вверх, сливная колонка опускается вниз под весом жидкости. Рычаг ее больше не удерживает.
5. По мере перемещения поплавка вверх тяга уменьшается. Когда элемент достигает отметки максимум, тяга исчезает и запорный клапан перекрывает наливное отверстие. Резервуар заполнен.

Валера

Голос строительного гуру

Задать вопрос

Отличительная черта такого устройства – зависимость мембранного клапана от качества поступающей воды. Материал прокладки сохраняет эластичность, пока не засоряется. Если вода содержит много мусора, загрязнение происходит слишком быстро: мембрана теряет упругость, не сокращается и не перекрывает плотно отверстие. То же самое происходит, если вода подается слишком жесткая. Тогда на мембране откладывается известковый налет, резина утрачивает эластичность и не обеспечивает плотного прижима.

Конструкция нижней подводки проще, поэтому служит она дольше. Однако при ремонте своими руками компактность и простота оборачиваются некоторыми неудобствами. Арматура размещается слишком близко друг к другу, так что даже для качественного осмотра ее лучше разобрать полностью.

Механическая простота подводки почти исключает трещины в корпусе, повреждения рычагов, неисправности клапанов. Неполадки в работе обеспечивает износ прокладки или потеря эластичности. Также нередко причиной выступает недостаточная затяжка винтов или неравномерный крепеж. Чтобы отремонтировать сливной бачок, достаточно заменить уплотнительное кольцо или затянуть гайку.

Популярный материал:

Как заделать трещину на раковине в ванной комнате своими руками
Как сделать уклон душа к трапу правильно: укладка плитки на пол поддона
Установка унитаза без сверления в туалете квартиры: ремонт в домашних условиях
Высота смесителя в душевой кабине: как выбрать и установить, фото
Виды ванн для частного дома и дач: дизайн интерьера, размеры, акриловые, пластиковые
Подключение смесителя на кухне и монтаж крана на мойку
Слив воды стиральной машины трубой в сифон
Установка водонагревателя на стену под потолок над инсталляцией

5 различных типов сливных клапанов для унитаза

По

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 22.03.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Эмили Эстеп

Факт проверен Эмили Эстеп

Эмили Эстеп — биолог растений и специалист по проверке фактов, специализирующийся на науках об окружающей среде. Она получила степень бакалавра журналистики и магистра наук в области биологии растений в Университете Огайо. Эмили работала корректором и редактором в различных онлайн-СМИ в течение последнего десятилетия.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Клапан наполнения унитаза, пожалуй, самая важная часть стандартного унитаза с гравитационным смывом. Это компонент, который контролирует наполнение бака водой, компонент, который открывает поток воды, когда бак опустошается в результате цикла промывки, и компонент, который перекрывает подачу воды, когда бак наполняется до нужного уровня.

Помимо протечек, проблемы с наливным клапаном (также известным как шаровой кран) являются наиболее распространенной проблемой в туалетах. Существует несколько различных типов наливных клапанов, обычно встречающихся в туалетах, и вам нужно будет определить свой тип, чтобы отрегулировать или заменить свой.

В некоторых типах наполнительных клапанов используются более старые технологии, и их лучше заменить на новый тип, когда требуется ремонт.

Другие типы наполнительных клапанов работают довольно хорошо и могут быть заменены точными копиями, в то время как другие типы можно заменить или отремонтировать только с использованием деталей от оригинального производителя унитаза или клапана.

Стоит отметить, что сантехнический код теперь требует защиты от сифонирования на сливных кранах унитаза. Противосифонные устройства предназначены для предотвращения всасывания загрязненной воды из-за низкого давления в водопроводных сетях обратно в питьевую пресную воду. Такое низкое давление воды может возникнуть во время необычных событий, таких как прорыв водопровода или, например, когда большое количество воды используется для тушения крупного пожара.

Для наливных клапанов унитаза противосифонное устройство представляет собой прерыватель вакуума или воздушный зазор, и оно расположено на той стороне клапана, где вода течет через заливной шланг в переливную трубу.

Пять наиболее распространенных типов наливных клапанов для унитаза, которые вы можете найти в своем доме, включают:

1. Наполнительный клапан плунжерного/поршневого типа
2. Наполнительный клапан мембранного типа (латунный корпус)
3. Наполнительный клапан мембранного типа (пластиковый корпус)
4. Наполнительный клапан с поплавковым чашкой
5. Наполнительный клапан без поплавка

Ниже приведена дополнительная информация о каждом из пяти типов заливных клапанов.

• 01 из 05

  Плунжерный / поршневой шаровой кран

  Ель / Кевин Норрис

  Наполнительные клапаны плунжерного или поршневого типа (шаровые краны) являются одними из самых ранних конструкций наполнительных клапанов бачка унитаза. Они изготовлены из прочного литого латунного корпуса, что обеспечивает бесшумную работу. В шаровом кране этого типа используется характерная трубка для слива воды с нижним наполнением, и он разработан с шарнирным узлом рычага над шаровым краном, в котором часто используются винты с накатанной головкой в ​​некоторых шарнирных соединениях, позволяющие регулировать движение рычага. Эти наливные клапаны работают с помощью плавающего шара, прикрепленного к поворотному рычагу, который открывает и закрывает шток плунжера, прикрепленный к впускному отверстию для воды — отсюда и название «шаровой кран».

  Наконечник

  Конструкция шарового крана очень похожа на старые традиционные смесители с резиновой шайбой. В большинстве случаев эти стиральные машины были труднодоступны для ремонта, поэтому, когда шаровой кран унитаза перестал закрываться должным образом, необходимо было заменить весь клапан.

  Стандартом де-факто среди первых плунжерных заправочных клапанов был Mansfield 09, многие из которых все еще находятся в эксплуатации. В 2007 году латунное подразделение Mansfield было приобретено компанией Prier, производителем высококачественной латунной сантехники и промышленных товаров. Мэнсфилд 09по-прежнему производится Prier, но шаровой кран не указан производителем как антисифонный.

  Wolverine Brass производит шаровой кран с защитой от сифона аналогичного типа под названием Wolverine Model 50568 (10 дюймов) или Модель 50569 (12 дюймов). -сифонный плунжерный шаровой кран под названием Burlington 20A.

  Если у вас есть один из этих наполнительных клапанов старого образца, их следует заменить, , потому что они не соответствуют действующим сантехническим нормам, требующим защиты от сифона.

• 02 из 05

  Шаровой кран мембранного типа (пластиковый корпус)

  Ель / Кевин Норрис

  Как и плунжерный или поршневой шаровой кран, шаровые краны с диафрагмой существуют уже давно. Они очень похожи на латунные шаровые краны плунжерного типа (у них также есть поплавковый шар), но имеют некоторые важные отличия.

  Одним из таких отличий является то, что эти шаровые краны являются антисифонными. Они могут иметь литой латунный корпус или пластиковый корпус. Вместо штока плунжера с шайбой, которая уплотняет входное отверстие для воды, шаровой кран этого типа имеет мембранное уплотнение, которое открывается и закрывается для управления потоком воды.

  Пластиковая конструкция корпуса — это то, что вы найдете на большинстве новых моделей шаровых кранов с антисифонной диафрагмой, и, вероятно, вы купите ее, если решите заменить клапан шарового типа другим шаровым краном. Обратите внимание, что этот полностью пластиковый тип по-прежнему считается настоящим шаровым краном, поскольку в его рабочем механизме используется поплавковый шар.

• 03 05

  Шаровой кран мембранного типа (латунный корпус)

  Ель / Кевин Норрис

  Литая латунная конструкция используется в более старых моделях шаровых кранов диафрагменного типа, таких как Mansfield 07 (сейчас снят с производства) или Wolverine Model 58577, обе из которых являются антисифонными. В шаровых кранах с диафрагмой более старого типа крышка или колпачок изготовлены из литой латуни, как и остальная часть корпуса наполнительного клапана. Однако кнопка, приводящая в действие диафрагму, пластиковая. Сегодня латунные модели обычно заменяют современными пластиковыми моделями.

• 04 из 05

  Наполнительный клапан с поплавком

  Ель / Кевин Норрис

  Наполнительный клапан с поплавком изготовлен из пластика и представляет собой более «современный» тип антисифонного наполнительного клапана, первоначально представленный в конце 1950-х годов компанией Fluidmaster.

  Этот тип идентифицируется пластиковой плавающей чашкой O-образной формы, которая перемещается вверх и вниз вокруг вала наполнительного клапана. Плавающая чаша крепится с помощью металлической пружины, прикрепленной к металлическому приводному стержню. Уровень воды в резервуаре контролируется путем регулировки места соединения приводного стержня с поплавковой чашкой.

  Это очень популярный и простой в обслуживании тип заливного клапана. На эту конструкцию приходится подавляющее большинство продаваемых наливных клапанов для унитазов, и ее часто выбирают, когда приходит время заменить старый шаровой кран плунжерного или диафрагменного типа. Многие стили имеют регулируемые стержни, позволяющие регулировать наполнительный клапан вверх или вниз, чтобы соответствовать разной глубине бачка унитаза.

  На данном этапе эволюции наливных клапанов для унитаза это устройство больше не может считаться настоящим шаровым краном, поскольку плавающий шар теперь заменен другим механизмом. Однако по сей день сливные клапаны всех типов часто называют «шаровыми кранами».

  Наконечник

  Как правило, этот шаровой кран служит заменой более традиционным латунным и пластиковым шаровым кранам с поплавковыми шарами. Этот тип заливного клапана имеет сменную (и доступную) шайбу, что упрощает ремонт.

• 05 из 05

  Наполнительный клапан беспоплавкового типа

  Ель / Кевин Норрис

  Беспоплавковый наполнительный клапан изготовлен из пластика и представляет собой новую инновацию в антисифонных наполнительных клапанах. В этих наполнительных клапанах для управления впускным клапаном используется диафрагменный механизм, чувствительный к давлению, а не какое-либо поплавковое устройство. Первоначально разработан для низкопрофильных туалетных бачков с низким расходом 19В 90-х годах эти наполнительные клапаны обычно недороги, но известно, что их конструкция не отличается надежностью. Многие профессиональные сантехники избегают их в пользу наливных клапанов с поплавком.

  Вы найдете эти клапаны на дне резервуара, так как они работают под водой.

Заслонка, поплавок или наполнительный клапан

• Поплавок, заслонка или наполнительный клапан являются наиболее вероятными причинами непрерывной работы унитаза.
• Вы можете выполнить простые тесты, такие как мониторинг движения воды, чтобы определить причину.
• Какая бы деталь ни была неисправна, ее легко снять и заменить самостоятельно.

Работающий туалет не только шумит и раздражает; это также означает, что вы тратите деньги на дополнительную воду, и ваши счета за коммунальные услуги могут возрасти. К счастью, есть несколько простых решений, которые часто могут решить проблему без необходимости вызова сантехника. Вот как определить проблему, как устранить неполадки с работающим унитазом и как реализовать исправления.

Диагностика проблемы Рэйчел Мендельсон/Инсайдер

Есть три основные причины, по которым часто течет унитаз. Вам нужно будет изучить каждый из этих компонентов, чтобы определить, какой из них вызывает проблему.

1. Заслонка

Заслонка, которая создает уплотнение на дне бачка унитаза, а затем позволяет воде стекать в чашу при смыве, является одной из частых причин течи унитаза. Заслонка может постепенно изнашиваться и протекать, после чего ее необходимо заменить.

Дуэйн Миллер, владелец Stellar Plumbing, объясняет, что есть простой способ проверить, пропускает ли ваш клапан воду в унитаз. Вы можете капнуть несколько капель пищевого красителя в бачок унитаза и подождать 30 минут. Не смывайте унитаз в это время. Через 30 минут загляните в чашу унитаза, чтобы увидеть, не просочилась ли в нее окрашенная вода. Если это так, это означает, что вам нужно заменить заслонку.

2. Поплавок

По словам Миллера, если ваш поплавок не работает или необходимо отрегулировать высоту, вода может постоянно стекать в ваш унитаз. Миллер утверждает, что если ваш поплавок отрегулирован неправильно, это может привести к тому, что уровень воды в вашем аквариуме будет слишком высоким.

Когда вода поднимается слишком высоко, она может просочиться через верхний бак в переливную трубу. Ваша переливная трубка направляет воду в унитаз, чтобы она не переполняла бачок. В результате трубка будет продолжать направлять эту воду в чашу, а ваш унитаз будет продолжать добавлять воду, пытаясь поддерживать слишком высокий уровень воды.

3. Наполнительный клапан

Также возможно, что ваш наполнительный клапан протекает и его необходимо заменить. Ваш наполнительный клапан регулирует поток воды в бак и остается открытым до тех пор, пока бак не наполнится. Его также иногда называют бейсбольным краном.

Чтобы проверить, нормально ли работает наполнительный клапан, снимите крышку с бачка и промойте унитаз. Посмотрите, не протекает ли вода из какой-либо части клапана. Если вы не видите видимых утечек, поднимите рычаг, прикрепленный к поплавку, пока бак наполняется. Вода должна остановиться. Если это не так, вероятно, есть утечка ниже заливного клапана, которую вы не видите.

Как заменить заслонку Заслонка находится в основании резервуара и позволяет воде течь из резервуара в чашу. Джим Стилл-Пеппер / Getty Images

Если вы определили, что заслонка протекает, вам необходимо заменить ее. Это относительно простой процесс.

1. Перекрыть подачу воды. Водоснабжение вашего туалета осуществляется через шланг, который часто находится с левой стороны туалета. Этот шланг входит в вашу стену или пол, и у основания шланга будет ручка. Поверните эту ручку полностью вправо, пока она не затянется.

2. Спустите воду в унитазе. Смывая унитаз, вы сливаете всю оставшуюся воду из бачка.

3. Снимите заслонку. Клапан имеет цепь, которая крепится к рычагу смыва внутри бака, и вы можете отстегнуть его. Разные створки крепятся к баку по-разному, но вы должны уметь шевелить, сгибать или иным образом снимать створку с основания бака.

4. Купите новую заслонку. Новый клапан должен быть того же размера и типа, что и старый. Самый простой способ убедиться, что вы покупаете правильную заслонку, — взять старую заслонку с собой в хозяйственный магазин, чтобы вы могли сравнить модели. Большинство сотрудников хозяйственных магазинов также смогут вам помочь.

5. Установите новую заслонку. Точный метод установки, который вы будете использовать, будет зависеть от типа вашей заслонки, поэтому обратитесь к инструкциям, прилагаемым к вашей новой заслонке.

6. Отрегулируйте цепь заслонки. Цепь заслонки должна быть правильной длины. Если он слишком длинный, заслонка не будет полностью отрываться от сливного отверстия, поэтому полного смыва не будет. Если он слишком короткий, заслонка может не закрыться и не запечататься должным образом. Отрегулируйте цепь так, чтобы она провисала примерно на ½ дюйма, когда рычаг смыва находится в нормальном положении.

Как отрегулировать поплавок Поплавок фактически плавает над водой в баке, чтобы определить уровень. КОШКА Фото/Shutterstock

Если ваш поплавок заставляет унитаз течь, вам нужно его отрегулировать. Существует два основных типа поплавков. Шаровые и ручные поплавки представляют собой небольшой пластиковый шарик, который плавает по воде. Существуют также поплавки-колонны, которые устанавливаются вертикально в вашем туалете. Дальнейшие действия будут зависеть от типа вашего поплавка.

Шаровой и рычажный поплавок

1. Проверьте уровень поплавка. Лучше всего установить поплавок так, чтобы он находился на один-два дюйма ниже переливной трубки. На бачке унитаза может быть линия, определяющая идеальную линию подачи воды. Обратите внимание на этот момент, чтобы знать, где должен находиться поплавок после регулировки.

2. Перекрыть подачу воды. Водоснабжение вашего туалета осуществляется через шланг, который часто находится с левой стороны туалета. Этот шланг входит в вашу стену или пол, и у основания шланга будет ручка. Поверните эту ручку полностью вправо, пока она не затянется.

3. Ослабьте поплавок. С помощью отвертки ослабьте винты, удерживающие поплавок, повернув их против часовой стрелки. Винты часто располагаются рядом с наливным клапаном.

4. Отрегулируйте поплавок. Глядя на линию воды на баке, определите, где должен располагаться поплавок. Вы можете ослабить винты сильнее, чтобы опустить поплавок, или затянуть их, чтобы поднять поплавок.

5. Проверьте уровень поплавка. После регулировки снова включите подачу воды в бак, повернув ручку на шланге подачи воды влево. Подождите, пока бак не заполнится. Когда он наполнится, убедитесь, что поплавок находится на уровне воды. Если он слишком высокий или слишком низкий, вам нужно будет повторить процесс, чтобы внести соответствующие корректировки.

Поплавок колонки

1. Проверьте уровень поплавка. Лучше всего установить поплавок так, чтобы он находился на один-два дюйма ниже переливной трубки. На бачке унитаза может быть линия, определяющая идеальную линию подачи воды. Обратите внимание на этот момент, чтобы знать, где должен находиться поплавок после регулировки.

2. Перекрыть подачу воды. Водоснабжение вашего туалета осуществляется через шланг, который часто находится с левой стороны туалета. Этот шланг входит в вашу стену или пол, и у основания шланга будет ручка. Поверните эту ручку полностью вправо, пока она не затянется.

3. Найдите фиксатор поплавка. Заглянув в бак, вы увидите длинную трубку, идущую от поплавка к заливному клапану. На этой трубе будет клип. Этот зажим является зажимом для плавания.

4. Ослабьте зажим. Ослабьте зажим, нажав или повернув его.

5. Отрегулируйте высоту поплавка. Опустите или поднимите поплавок, нажав на него или потянув вверх. Отрегулируйте поплавок, пока он не сравняется с линией воды, которую вы определили ранее.

6. Затяните зажим. Установив поплавок в правильное положение, затяните зажим, отпустив его или повернув. Это удержит поплавок на месте.

7. Проверьте уровень поплавка. После регулировки снова включите подачу воды в бак, повернув ручку на шланге подачи воды влево. Подождите, пока бак не заполнится. Когда он наполнится, убедитесь, что поплавок находится на уровне воды. Если он слишком высокий или слишком низкий, вам нужно будет повторить процесс, чтобы внести соответствующие корректировки.

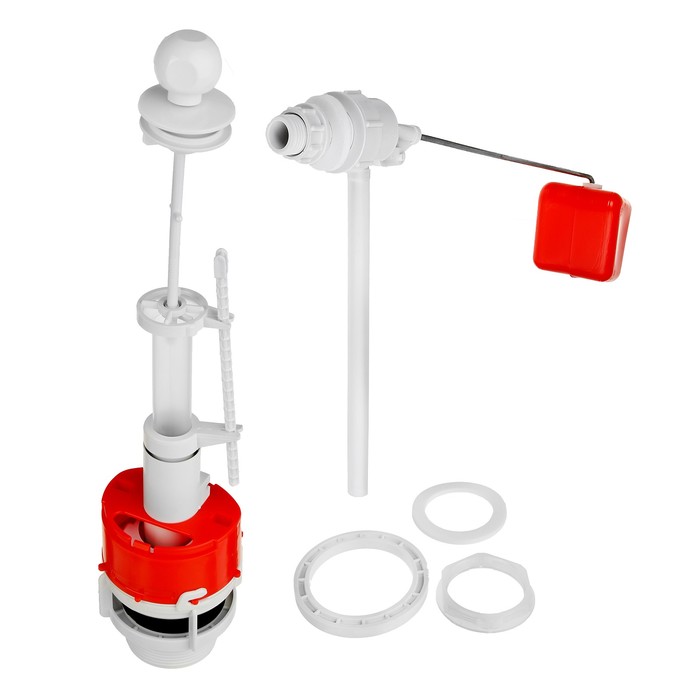

Как заменить заливной клапан Негерметичный заливной клапан может быть причиной течи унитаза. Навинпип / Getty Images

Если ваш наполнительный клапан протекает, вам необходимо заменить его, выполнив следующие действия.

1. Перекрыть подачу воды. Водоснабжение вашего туалета осуществляется через шланг, который часто находится с левой стороны туалета. Этот шланг входит в вашу стену или пол, и у основания шланга будет ручка. Поверните эту ручку полностью вправо, пока она не затянется.

2. Спустите воду в унитазе. Смывая унитаз, вы сливаете всю оставшуюся воду из бачка.

3. Отключите подачу воды от бака. Следуйте за шлангом подачи воды до того места, где он соединяется со дном резервуара. Отвинтите этот шланг и бросьте свободный конец в ведро.

4. Снимите наполнительный клапан. Спуститесь в бак и найдите стопорную гайку в основании наливного клапана. Открутите эту стопорную гайку. Теперь вы сможете снять наполнительный клапан, подняв его прямо вверх.

5. Купите новый наполнительный клапан. Вам нужно будет купить новый наполнительный клапан того же размера, что и предыдущий клапан. Лучший способ сделать это — взять с собой старый наполнительный клапан в хозяйственный или сантехнический магазин.

6. Установите новый наполнительный клапан. Конкретные этапы установки будут различаться в зависимости от модели покупаемого вами наполнительного клапана, поэтому см. инструкции по установке, прилагаемые к клапану.

7. Подключите подачу воды. Подсоедините шланг подачи воды ко дну резервуара, расположив его и затянув контргайку на конце шланга.

8. Снова включите подачу воды. Включите подачу воды, повернув ручку у основания шланга обратно влево. Пусть ваш бак снова наполнится.

Подсказка: Нет ничего постыдного в том, чтобы вызвать сантехника, если вы устали или нуждаетесь в помощи. Некоторые наливные клапаны со временем могут застрять в бачке, а простота замены заслонки или регулировки поплавка зависит от модели и возраста вашего унитаза.

Выводы инсайдеров

Заслонка, поплавок и наполнительный клапан являются распространенными причинами неработающих туалетов. К счастью, их все довольно легко протестировать, а затем заменить, если вы обнаружите проблему. Простая регулировка поплавка может решить проблему, или вам может потребоваться полностью заменить заслонку или наполнительный клапан.
