Сливной механизм для унитаза: принцип работы и основы ремонта устройства

Обязательной принадлежностью любого благоустроенного жилья является бачок и входящий в его комплект сливной механизм для унитаза. Последний чаще всего выходит из строя, что приводит к созданию дискомфортных условий при посещении санузла. Чтобы реже сталкиваться с данной проблемой, следует правильно подобрать, установить и настроить механизм слива. Разобраться с этим вопросом поможет данная статья.

Чтобы сливной механизм качественно выполнял свои функции, его нужно правильно установить и настроить.

Как устроен бачок унитаза: внутреннее наполнение устройства

Нормальная работа сливной системы обеспечивается благодаря взаимодействию отдельных ее компонентов. Подача воды в емкость выполняется благодаря наливному или впускному клапану для унитаза. Он представлен патрубком с резьбой, который вставляется в отверстие в боковой стенке или днище бачка. Наличие резьбы позволяет прижать элемент к стенке резервуара посредством гаек, что обеспечит герметичность соединения. Контроль над открыванием и закрыванием отверстия, через которое поступает вода, осуществляет запорный механизм, соединенный с коромыслом.

Принцип работы сливного механизма в бачке унитаза.

Коромысло представляет собой рычаг, который приводит в движение выпускной клапан. Свободный конец элемента прикреплен к поплавку или контрольному клапану. Поплавок – это пластиковая герметичная емкость, внутри которой находится воздух. В момент, когда поплавок всплывает или срабатывает запорное устройство, коромысло приподнимается, что способствует перекрыванию просвета в наливном клапане либо наоборот.

В обычном состоянии сливное отверстие перекрыто сливным клапаном. Это плоская или полусферическая эластичная прокладка, которая соединяет несущую часть с шарнирным креплением.

Управление работой сливного механизма для бачка осуществляется благодаря кнопочному или рычажковому механизму, который располагается в верхней части емкости. При воздействии на него происходит подъем его несущей части, открывающей отверстие для поступления воды с большой скоростью в чашу унитаза.

Все составные элементы механизма могут компоноваться по-разному. В старых моделях бачков механизмы смыва и контроля перелива воды монтировались отдельно. В современных моделях запорная арматура представлена единым комплексом, что способствует легкой установке и настройке, одновременно усложняя ремонт.

Вода подается в емкость бачка за счет наливного или впускного клапана.

Как должен работать сливной механизм для унитаза

Сливной механизм для унитаза располагается внутри бачка. Он не отличается сложной конструкцией, но выполняет важные функции. Сливной механизм отвечает за слив воды из бачка, наполнение емкости водой, контроль над уровнем воды, что исключает вероятность переполнения резервуара в момент достижения жидкостью определенного уровня.

Принцип работы сливного бачка состоит в следующем. Вода поступает в емкость через наливной клапан, который может находиться в стенке или днище бачка. По мере наполнения емкости активируется запорное устройство в виде поплавка или клапана, которое перекрывает подачу жидкости в момент достижения ею определенного уровня, блокируя наливной клапан.

Когда возникает необходимость выполнить смыв воды, оказывают воздействие на кнопку или рычаг, благодаря чему открывается запорный клапан сливного бачка унитаза. В результате жидкость поступает в чашу унитаза. Аналогично работают системы с двойной кнопкой. Когда нажимают на маленькую кнопку, из резервуара выливается часть воды, когда на большую – осуществляется полный слив.

Обратите внимание! Сливной механизм бачка унитаза с кнопкой на два режима обеспечивает экономию воды.

Вода может поступать в бачок через клапан, который находиться в днище или стенке.

Слив воды влечет за собой понижение уровня жидкости в емкости. Это способствует активации контрольных устройств, вследствие чего выпускной клапан открывается и бачок наполняется водой.

Типы конструкции сливной арматуры для бачка унитаза

Существует несколько вариантов исполнения сливной системы. Наливной клапан может иметь нижнее или боковое размещение. В первом случае патрубок расположен в днище сливной емкости. В состав такой системы входит поплавок вертикального штока, тяга и буй. Два последних элемента соединены в общую конструкцию, которая выполняет роль ограничителя воды.

При опустошении бачка поплавок опускается. В этот момент на клапан унитаза начинает воздействовать тяга, открывая его. Когда поплавок достигает определенного уровня, клапан перекрывается. Герметизация системы обеспечивается парой прокладок.

При боковом размещении патрубок с клапаном введены в бачок через боковое отверстие, которое располагается в стенке емкости под крышкой. Данный просвет выполняется условно герметичным, поскольку вода до него не доходит. В такой конструкции управляющий механизм сливного бачка размещен горизонтально. Он состоит из запорного устройства, поплавка, рычага и наливной трубки. При опорожнении бачка поплавок опускается, что приводит в движение штангу, которая открывает запорный клапан. При заполнении бачка водой управляющий механизм постепенно поднимается.

В конструкции с боковым размещением клапана механизм располагается горизонтально.

С точки зрения эффективной и комфортной работы сливного устройства выбор лучше остановить на моделях с нижним подключением, которые являются более надежными, меньше шумят в момент заполнения емкости водой. Системы с боковым подключением характеризуются простотой монтажа, доступностью выполнения наладочных и ремонтных работ.

Обратите внимание! Бачки с нижним подключением нуждаются в пристальном внимании к герметичности соединения.

Сливной механизм приводится в действие с помощью пускового устройства, которое может быть представлено рычагом, штоком или кнопкой для унитаза. Старые модели оснащались рычагом, к котор

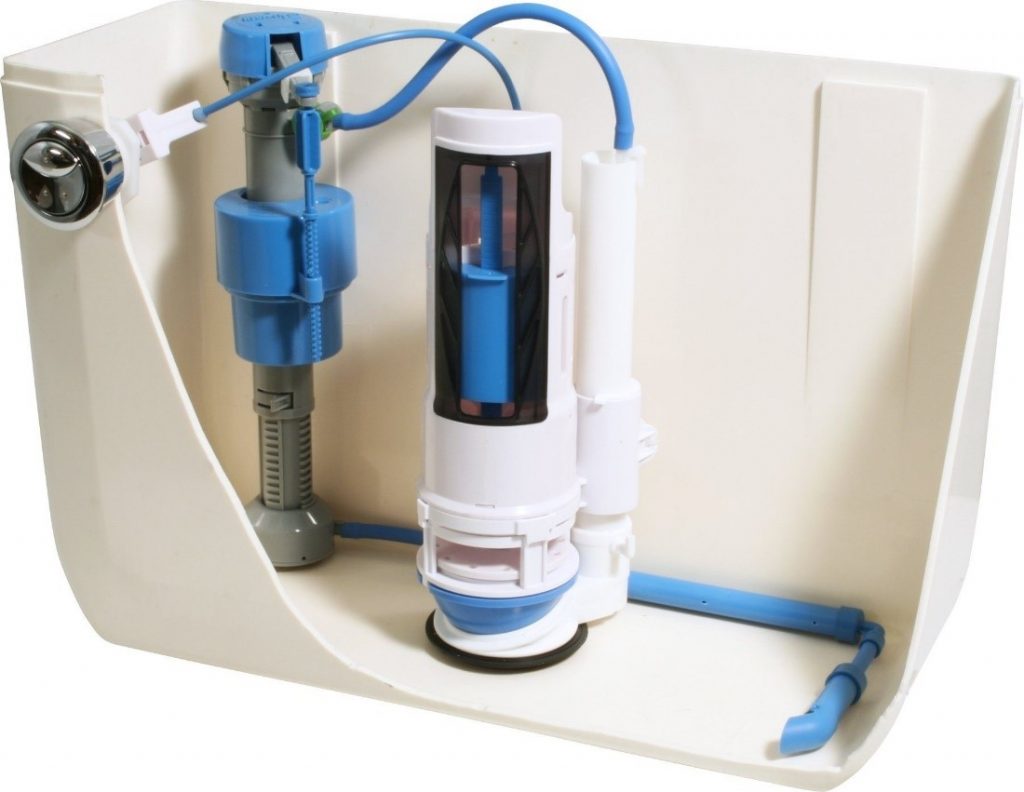

Устройство смывного бачка с нижней подводкой воды

Главное меню » Квартира » Туалет » Что предпочесть: запорную арматуру для унитаза с нижней или боковой подводкой?

Что предпочесть: запорную арматуру для унитаза с нижней или боковой подводкой?

Современное жилье практически невозможно представить без благоустроенной туалетной комнаты (или совмещенного санузла). Унитаз стал привычным сантехническим прибором в каждой квартире, доме и офисе. Его конструкция кажется большинству обывателей сложной, и ремонтные работы доверяются в большинстве случаев профессиональным сантехникам.

Между тем, если вы неоднократно прибегали к их услугам, наверняка сталкивались со следующей ситуацией: пришедший по вызову мастер снимает крышку с бачка унитаза, минуту-две «колдует», затем сообщает, что работа сделана. При этом даже не открывая своего чемоданчика с инструментом и запасными частями.

Это свидетельствует о том, что большинство неполадок, связанных с запорным механизмом бачка унитаза, устранить весьма просто. И нет нужды обращаться к услугам сантехника, ожидать его визита и тратить лишние средства на оплату его труда.

Механизм действия, устройство и различия

Конструкция, выполняющая функцию заполнения емкости водой, подразделяется на две основные разновидности:

• с верхним (боковым) подключением;
• с нижним подключением.

Запорная арматура для унитаза с боковой подводкой применяется в большинстве современных модификациях сливных бачков бюджетного сегмента – исполнения типа «компакт» и предназначенных для установки на некоторой высоте от унитаза. Она отличается простотой монтажа и легкостью проведения ремонтных, регулировочных работ .

Если подключение сбоку

Составляющие такого механизма следующие:

• Запорный клапан мембранного либо штокового типа. В отечественных вариантах исполнения чаще применяется более недорогая штоковая конструкция.
• Рычаг управления (штанга). Бывает выполненным из латуни либо пластика.
• Поплавок. Может быть изготовлен из вспененного материала либо представлять собой полую пластиковую емкость.
• Наливная трубка. Предназначена для уменьшения шума, производимого оттоком жидкости при заполнении резервуара.

Существуют современные модификации с поплавком, двигающимся по вертикальной направляющей, но поскольку эта конструкция является основной для системы с нижней подводкой, ее строение и принцип действия будет освещен в следующем подразделе.

Принцип действия заливного механизма с горизонтальным расположением управляющего устройства следующий:

1. При понижении уровня воды в емкости (осуществлении смыва) поплавковое устройство опускается, увлекая за собой штангу, которая открывает запорный клапан.
2. Жидкость начинает поступать в емкость, поднимая управляющий элемент.
3. В случае использования штокового клапана поток уменьшается постепенно, а при применении мембранного – перекрывается сразу и полностью по достижении определенного уровня.

Если снизу

Основными конструктивными элементами запорной арматуры для сливного бачка унитаза с нижней подводкой являются:

• поплавок;
• направляющая;
• стакан, в который опускается поплавковое устройство при сливе жидкости из резервуара;
• тяга, прикрепленная, с одной стороны, к поплавку, с другой – к запорному приспособлению;
• мембранный клапан.

Принцип действия устройства смывного бачка с нижней подводкой воды такой:

1. При опорожнении накопительного резервуара унитаза поплавок опускается по направляющей.
2. Тяга передает усилие на мембранный клапан, открывая его.
3. Начинается поступление воды в резервуар.
4. Поплавковая камера поднимается до уровня, ограничиваемого размерами управляющей тяги, после чего клапан перекрывается, прекращая подачу жидкости в емкость.

Частая поломка арматуры унитаза — непрекращающееся подтекание воды и последующие за этим расходы и ржавчина. Узнайте, что делать, если сливной бачок не держит воду .

А вы знаете, как самостоятельно установить сливной бачок на унитаз? Это несложно, надо лишь следовать инструкции .

А из этой статьи http://sansovet.com/remont/unitazy/bachki-s-knopkami.html вы узнаете, как отремонтировать сливной бачок с кнопкой.

Как самостоятельно отрегулировать?

Регулировка сливного бачка унитаза с нижним подводом воды осуществляется простым вращением регулировочного винта. определяющего положение поплавка на тяге. Для увеличения максимального наполнения жидкости необходимо вращать винт против часовой стрелки, для уменьшения – по часовой стрелке.

Для настройки уровня воды в накопительном резервуаре с боковой подводкой и горизонтальным расположением управляющего устройства необходимо перемещать поплавковую камеру вдоль штанги.

Увеличивая размер рычага, можно добиться повышения уровня заполнения резервуара и наоборот. Для этого необходимо

открутить крепежный винт (или барашек), переместить его в нужное положение и зафиксировать. Либо просто передвинуть поплавок по зубчатой пластмассовой тяге.

В конструкциях с металлической штангой изменение уровня наполнения емкости можно отрегулировать, просто подогнув штангу в нужную сторону.

Сравнение обоих видов и их недостатков

Какое запорное устройство для сливного бачка унитаза следует предпочесть – с верхней или нижней подводкой? Первая конструкция применяется уже давно. Ее преимущества – простота монтажа и обслуживания. Недостатками считаются:

• Повышенная шумность при наполнении резервуара. Обычно для уменьшения шума применяется наливная трубка из мягкого полимера. Но с течением времени она может спадать с патрубка, приводя к повышенной шумности набора воды.

К тому же отсоединенная наливная трубка вполне может попасть между грушей и сливным отверстием, препятствуя его запиранию и приводя к постоянной утечке (следовательно и притоку) воды.

При использовании конструкции с штоковым клапаном, постепенно перекрывающим поток воды в резервуар, наполнение до максимального уровня может происходить в течение нескольких минут. что не всегда удобно, особенно при установке в туалете общественного, офисного здания.

Еще одной неприятностью, характерной для арматуры с верхним подключением и горизонтальным расположением управляющего элемента, является его смещение либо открепление от штанги в процессе эксплуатации. что потребует вмешательства в систему.

Эксплуатация унитаза, бачок которого подключен к водопроводной системе снизу, также имеет некоторые нюансы:

• Неудобство монтажа и ремонта. Нижнее подключение хоть и является более эстетичным, меньше бросается в глаза, но приводит к стесненным условиям при ее установке и осуществлении ремонта бачка унитаза.
• Мембранный клапан требует высокого качества используемой воды. то есть подключение к системе необходимо производить после водяного фильтра. В противном случае клапан будет часто засоряться, прекращая подачу жидкости в резервуар.
• В месте подключения арматуры возможна утечка воды . происходящая по причине недостаточно надежного закрепления фиксирующей гайки либо нарушении свойств резиновой прокладки.

Общей «болезнью» любых типов запорных механизмов является нарушение герметичности поплавка, что приведет к его затоплению, следовательно, вода будет постоянно поступать в бачок и уходить в канализацию через предохранительную переливную трубку. Поэтому лучше отдавать предпочтение пенопластовым модификациям.

Подводя итоги, можно сказать: при соблюдении всех правил установки и применении водяного фильтра арматура с нижним типом подключения является более надежной в эксплуатации и комфортно й, создавая минимум шума при наполнении бачка. Но, с другой стороны, конструкции с верхним подключением дешевле и легче поддаются самостоятельному ремонту.

No related posts.

Глядя на хитроумное сплетение канализационных, водопроводных труб, шлангов, вдосталь «наобщавшись» с господами сантехниками из ЖЭУ, прибывшими с очередным визитом по поводу внеочередного засора или протечки, после поверхностного изучения строения унитаза, перечитав кучу откликов и советов бывалых, воленс-ноленс приходишь к выводу, что унитаз с нижней подводкой воды – оптимальный вариант.

Плюсы и минусы унитазов с нижней подводкой

К несомненным плюсам относятся:

• аккуратный, эстетичный внешний вид унитаза, благодаря которому канализационные и водопроводные коммуникации не видны;
• нижняя подводка практически бесшумна и экономична – вода не «бежит», так как поступление воды идет со дна сливного бочка;
• нижняя подводка надежна, редко требует ремонта.

• такой тип подводки сложен в монтаже;
• сложности при замене деталей – проще полностью заменить систему.

Коэффициент полезного действия санитарной техники напрямую зависит от качества очистки осадка из колена выводящей трубы, эту функцию выполняет арматура для сливного бачка унитаза.

Устройство сливного бачка

Смывной бачок состоит из:

• резервуара, где находится вода;
• арматуры;
• системы слива;
• кнопки смыва воды.

Как выбрать арматуру для сливного бачка

Изначально рулеткой, линейкой измеряется диаметр трубы водозабора. При 1,5 см подводка – 3/8 дюйма, при 2,0 см – ½ дюйма.

Арматуру лучше купить той же модели, что и старая. Для этого демонтировать вышедший из строя механизм, показать образец продавцу-консультанту. Сейчас арматура чаще продается уже в собранном виде, что не потребует дополнительных усилий.

Как устроена арматура для сливного бачка унитаза с нижней подводкой

Материалы, из которых изготавливается арматура – пластик, металл, бронза. Пластик – наиболее популярный, но хрупкий материал, стоимость изделия из него невысокая, бронза, соответственно более долговечный материал и стоимость изделия из нее достаточно высока. В строении арматуры сливного бачка нет ничего сложного. Несмотря на многообразие моделей, принцип построения арматуры один.

Арматура, предназначенная для нижней подводки, делится на:

• Сливной механизм закрепляется в бачке накидной гайкой. Для герметизации стыка, на трубу спуска, перед монтажом, надеваются специальные уплотнители, а между бачком слива и чашей располагают прокладку, которая предотвращает протекание воды. Слив воды происходит посредством нажатия на кнопку или при штоковом устройстве слива, подъемом рычага вверх.

Кнопочное устройство, в свою очередь, подразделяется на:

1. однокнопочное устройство, обеспечивающее полный слив, то есть опустошается весь резервуар;
2. двухкнопочное устройство, при котором возможно полное и частичное опустошение резервуара, соответственно такое устройство слива имеет два клапана.

• Также разных конструкций может быть поплавок:

1. С поршнем – поплавок прикреплен к поршню, при давлении на рычаг, слив открывается, при наборе воды, закрывает клапан;
2. С мембраной – механизм действия, как и с поршнем.

• Запорная арматура состоит из: поплавка, трубки перелива воды, кнопочного механизма слива вода, тяги, стакана, мембранного клапана. Слив происходит следующим образом: после нажатия на кнопку, вода вытекает из бачка, поплавок опускается вниз, тягой открывается мембранный клапан, и из водопроводной трубы льется вода, которая наполняет смывной бачок. Поплавок поднимается до установленного уровня, который ограничивает тяга. Мембранный клапан при этом закрывается, не допуская дальнейшего поступления воды.

Материалы и инструменты, необходимые для установки и замены арматуры

• Рулетка, можно обойтись обычной линейкой.
• Разводной ключ № 1.
• Гаечные ключи.
• Арматура.

Установка арматуры

Установить механизм в смывной бачок может и непрофессионал. Изначально, следует ознакомиться с приложенной к комплекту инструкцией, пренебрегать ее изучением, право не стоит.

• Вначале проводится монтаж заливного клапана, для этого используются переходники и прокладки. У некоторых моделей унитаза заливной и входной клапаны монтируются одновременно.
• Систему можно установить в смывной бачок до полного монтажа унитаза, для этого поверх сливной системы положить резиновую прокладку. Поместить непосредственно механизм в смывной бачок, закрепить его гайкой.
• Весь крепеж, предназначенный для закрепления механизма, оснащается резиновыми прокладками внутри, пластиковыми – снаружи. Резиновые прокладки можно обработатьгерметиком. Желательно провести эту процедуру даже для новых мембран, прокладок. Замена вышедшей из строя прокладки, мембраны путем разборки – сборки устройства.
• Если унитаз не монолитного, то прокладку находящуюся между резервуаром и чаше, также обрабатывают герметиком.
• Части арматуры не должны касаться внутренних стенок резервуара, следует оставить зазор с 0,5см.
• По окончанию монтажа, смывной бачок устанавливается на унитаз.
• На резервуар установить крышку, прикрутить кнопку смыва.
• Подвести воду и протестировать слив.

Как настроить арматуру унитаза

В случае если тест на слив дал плохие результаты, следует провести настройку. Отсоединяется тяга с трубы перелива, освобождается фиксатор системы слива, чтобы стакан легко перемещался. Положение арматуры аккуратно регулируется до необходимого уровня – около 5 см до верха сливного бачка, зафиксировать, тягу подвести так, чтобы трубка перелива воды была погружена в воду на 2 см. Смывной механизм может иметь функции слива полного и половины бачка. Настройка системы слива половины бачка производится регулированием поплавка меньшего слива.

Демонтаж арматуры

1. Перекрыть воду, слить ее из резервуара.
2. Открутить против часовой стрелки кнопку, если она прикреплена непосредственно к крышке бака, снять крышку.
3. Открутить гайку, соединяющую систему со шлангом подачи воды, гаечным ключом.
4. Изъять старый механизм.

Причины поломки арматуры

• Появление течи снаружи при сливе, означает протечку прокладки. Следует подтянуть гайку, соединяющую патрубок и резервуар. Если течь не прекратилась, то перекрывается доступ воды, снимается гайка, вытянуть патрубок, снять прокладку и либо заменить ее на новую, либо обмотать ФУМ-лентой. Десяти намоток ленты будет вполне достаточно.
• Вода перестала сливаться. Вначале проверить уровень воды в емкости. Если он ниже положенного, то отрегулировать поплавок.
• Вода перестала поступать в резервуар. Причина – засор клапана. Для его устранения, слить воду, снять клапан, иглой или тоненькой проволокой очистить отверстие, через которое в резервуар поступает вода, после промыть.
• Постоянно течет вода. Проверить поплавок на перекос и разгерметизацию. Проверить целостность поплавка можно так – снять и опустить его в емкость с водой. Если начнет набирать воду, тонуть, то заменить.
• Слив неровный, рывками. Проверить крепежи рычага механизма смыва. Если шток не поднимается то, скорее всего, разболтался крепеж. Подтянуть болт, отрегулировать рычаг.
• Спускной рычаг не работает, его нужно заменить.
• Появление известкового налета – приобрести специальные средства для его удаления или воспользоваться лимонной кислотой.

http://www.moyavanna.com/wp-content/uploads/2016/10/kak-ustanovit-armaturu-min.jpg 485 728 admin http://www.moyavanna.com/wp-content/uploads/2015/05/logo1.png admin 2016-10-04 09:59:08 2016-10-04 09:59:08 Арматура для смывного бачка с нижней подводкой воды

Want to join the discussion?
Feel free to contribute!

Добавить комментарий Отменить ответ

• Плитка называется CASA MAYÓLICA — ANCONA. 31.05.2017 — 22:38 от admin
• Как называется плитка цвета морской. 22.05.2017 — 21:08 от Ирина
• Плитка называет 9001 Aqua, страна производитель. 22.12.2016 — 15:51 от admin
• Как называется коллекция салатовая. 22.12.2016 — 15:43 от Лариса
• Сразу отметим, что в зависимости. 07.11.2016 — 20:20 от lomaster
• Если без ванны жизнь не мыслима. 03.11.2015 — 08:52 от петя
• Мне кажется если ванна маленькая. 21.07.2015 — 14:36 от Макс
• Пластиковые панели ПВХ – недорогой. 11.07.2015 — 12:43 от serialmint.ru
• Василий, вам сюда http://www.moyavanna.com/dizajn-vannoj-komnaty-so-stiralnoj-mashinoj-foto/ 29.06.2015 — 02:39 от admin
• У меня ванная в черно-белых тонах. 24.06.2015 — 13:14 от Василий
• Ахренеть, это же просто шедевр. 21.06.2015 — 04:14 от Vsevolod
• У меня ванная сделана в черно-белых. 18.06.2015 — 05:58 от Василий
• Ванная комната всегда должна быть. 17.06.2015 — 20:38 от Сергей
• Интересно во сколько обойдется. 17.06.2015 — 14:11 от Рахман
• Дуже красиво оформленні ванні. 17.06.2015 — 01:42 от Саня
• Отличная ванная в ней есть много. 16.06.2015 — 18:40 от Афродина
• Очень понравилось фото, где ванная. 16.06.2015 — 16:23 от Лидия

Арматура для сливного бачка

Соответствует требованиям ТУ 4953-001-02903999-2014
АБ 69.57.55.3

Назначение изделия

Арматура для смывного бачка предназначена для наполнения смывного бачка ( в народе сливной бачок ) водой и подачи ее на смыв в унитаз.

Меры безопасности

Материалы, используемые для изготовления арматуры, в условиях эксплуатации не выделяют в окружающую среду вредных веществ и не оказывают вредного воздействия на организм человека при непосредственном контакте. Работа с арматурой не требует особых мер предосторожности.

Технические характеристики

• Диапазон рабочих давлений, Мпа 0,05 — 1
• Время заполнения бачка в объеме 6,0 л, не более, 2,5 мин
• Стабильность уровня: изменение уровня воды при изменении давления на 0,1 МПа, не более, мм 5,0
• Диаметр отверстия в крышке бачка, 38…44 мм
• Установленный ресурс не менее, 150,0 тыс.циклов
• Присоединительный размер G1/2-B
• Масса изделия, не более, 0,62 кг

Комплектность

В комплект арматуры входит:

Клапан впуска
Клапан выпуска

Хранение и уход за изделием

Арматуру следует хранить в упакованном виде в сухих закрытых помещениях на расстоянии но менее 0,6 м от отопительных приборов.

Не допускается использование моющих средств, в состав которых входят абразивные, кислотно — щелочесодержащиё вещества, органические растворители.

Гарантия изготовителя

Гарантийный срок эксплуатации арматуры — пять лет со дня ввода в эксплуатацию, но не более шести лет со дня выпуска Срок службы арматуры — 6 лет.

Гарантия на изделие не распространяется в случае:

• его механических повреждений;
• установки с нарушением требований данной инструкции;
• неправильного обслуживания в процессе эксплуатации:
• несоответствия воды техническим требованиям ГОСТ 2761-84.

Рекомендации изготовителя

Для повышения надежности и долговечности арматуры рекомендуется дополнительно устанавливать фильтр в водопроводной сети.

Монтаж арматуры

Арматура поставляется в собранном виде, укомплектованная и настроенная под определенный тип бачка

1. Порядок установки арматуры в бачок


После установки арматуры не допускайте касания подвижных частей клапанов друг об друга и стенок бачка.

При подсоединении водопроводного шланга к клапану впуска придерживайте клапан от поворота.

Во избежание течи из-под прокладки, крепежные гайки-барашки затягивайте равномерно с двух сторон.

1. Установка крышки бачка и кнопочного узла

Проверьте, чтобы между крышкой бачка и кнопочным узлом, вставленным до упора в резьбу клапана выпуска (не ввинчивая) был зазор 3 – 19мм.

Для надежного центрирования витков резьбы перед ввинчиванием сделать 1 – 2 оборота против часовой стрелки до характерного щелчка, который покажет, что резьба «села» на свое место.

Регулировка арматуры

1. Если расстояние между крышкой бачка и кнопочным узлом выходит за
   пределы 3…19 мм, необходимо отрегулировать клапан выпуска по высоте
   (см. рис.2 и таблицу настройки высоты арматуры), Отсоедините тягу 23 от
   корпуса перелива 12. Отожмите фиксаторы стакана 10 и перемещением
   стойки 6 вверх-вниз добейтесь зазора 3…19 мм.

Присоедините тягу к корпусу перелива.

1. Для регулировки уровня воды в бачке
   отсоедините тягу 2 (см. рис.1), переместите
   поплавок вверх или вниз, и вновь присоедините
   к нему тягу. Минимальное расстояние между
   уровнем воды и верхней кромкой бачка 45 мм.

1. После регулировки уровня воды в бачке отрегулируйте трубу перелива 7
   (см. рис.2). Для этого отверните крышку байонетную 9 и переместите трубу
   перелива в положение, при котором риска на трубе соответствует уровню
   воды в бачке. Затяните байонетную крышку.

* Для арматуры с удлиненной стойкой
** при настройке на данное деление удалите трубу перелива 7

Таблица настройки высоты арматуры

Деление на шкале стойки

Источники: http://sansovet.com/kvartira/tualet/podvodka-armatury.html, http://www.moyavanna.com/armatura-dlya-smyvnogo-bachka-s-nizhnej-podvodkoj-vody/, http://masstter.com/santexnika/armatura-dlya-slivnogo-bachka.html

Устройство сливного бачка и его ремонт

Устройство сливного бачка унитаза: как починить его своими руками

Поломка сливного бачка — проблема с которой сталкивался каждый. Первое что мы делаем когда обнаруживаем данную неприятность, это звоним сантехнику. Это верное решение, если вы ничего не смыслите в сантехнике и у вас нет никакого инструмента в доме. Но если ваши руки растут из нужного места, а в кладовке имеется гаечный ключ, то почему бы не попробовать отремонтировать сливной бачок самому? Ведь делая ремонт самостоятельно, вы экономите деньги и улучшаете свои навыки.
Как устроен сливной бачок, какие у него бывают поломки, а главное его ремонтировать? Ответы на эти вопросы вы найдёте в нашей статье.

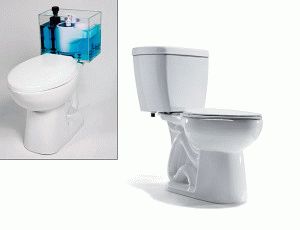

Устройство сливного бачка

Прежде чем приступить к активным действиям, необходимо изучить немного теории и понять, как устроен слив воды в унитазе. Любая модель имеет две основных детали: чаша, которая стоит на полу или закреплена на стене, и емкость для воды сверху. Эта ёмкость и называется «сливным бачком».

В основе работы слива воды лежит принцип гидрозатвора. При нажатии на рычаг (кнопку) пробка открывается, и вода под действием силы тяжести смывается в стояк.

Если снять крышку на бачке, вы обнаружите механизм слива воды. Он состоит из поплавка, пломбы и рычагов. Условно можно разделить механизм сливного бачка на две части: система набора воды и механизм слива.

Когда кнопку отпускают, отверстие слива закрывается и начинает набираться вода. Поплавок контролирует её уровень и в нужный момент закрывает кран.

Конечно, в зависимости от производителя конструкция бывает немного другая, но смысл остается тем же.

Система набора воды

Принцип действия наполнительной арматуры прост: когда бачок становится пустым, она начинает подачу воды, когда он полный – прекращает. Поплавок требуется для определения уровня воды. Если набирается мало или наоборот, много воды, можно настроить нужный уровень самостоятельно. Рекомендуется использовать объем 5-7 литров воды.
Арматура, которая регулирует подачу воды, может быть нескольких видов.

• С боковой подачей воды (арматура расположена вверху). В основном такую подачу воды в бачок можно встретить в унитазах российского производства. Механизм дешевый, но очень шумный. На более дорогих моделях для снижения шума крепят трубку, которая подает воду ко дну. Сливной бачок: устройство механизма с боковой подачей
• С нижней подачей воды. Такой вид можно встретить как на зарубежных моделях унитазов, так и на отечественных. Благодаря механизму шум от воды сводится к минимуму.

Нижняя подача в сливной бачок

Кнопочный сливной механизм
Механизм слива запускается либо нажатием на кнопку, либо выдергиванием штока. Наиболее популярен кнопочный вариант с рычагом, который показан на фото. В унитазах со скрытым бачком кнопка располагается на стене. Поэтому ремонт подвесного унитаза менее удобен: все действия проводятся после удаления кнопки через маленькое отверстие. На видео показан процесс демонтажа арматуры из встроенного бачка (инсталляции).

Кнопочный механизм может быть одно- и двух-режимным. В двух-режимном сливе две кнопки: одна сливает воду полностью, а вторая — наполовину. Это позволяет экономить воду при необходимости. Также подобный механизм может быть реализован и одной кнопкой, когда слив зависит от степени нажатия.

Подготовка к ремонту

Прежде всего осмотрим внутренний механизм на наличие дефектов. Для этого снимают верхнюю крышку, обычно она фиксируется кнопкой слива. Её нужно либо просто открутить, либо вытащить кнопку и открутить винт крепления.

Перед починкой сливного бачка обязательно перекрывают подачу воды.

Замена и крепление деталей

После того, как откроете крышку, вы увидите несколько отверстий диаметром 1,5-2 см для подвода воды (может быть, только одно). В одном из них будет закреплена наполнительная арматура с мембранным клапаном.

Мембрана очень чувствительна к качеству воды, поэтому срок её службы зависит от водных фильтров. Если фильтров нет вообще, то лучше заменить механизм на российский со штоковым клапаном.

Чаще всего решить вопрос ремонта сливного бачка унитаза можно полной заменой деталей. Для дорогих унитазов несложно найти ремонтный комплект со втулкой и мембраной. На дешевых моделях выгоднее купить новую арматуру, стоят они не очень дорого. Главное, выбрать при покупке нужный диаметр трубы, обычно они бывают 10, 15 мм, а также 1/3 и ½ дюйма.

Комплект арматуры для ремонта унитаза

При замене нужно сделать герметичный стык, поэтому перед креплением надевают уплотнительную прокладку. Арматура стягивается с бачком гайкой. Закручивают их несильно, иначе могут появиться трещины.

В остальные свободные отверстия вставляют декоративные заглушки. При необходимости можно поменять положение подачи воды. Если заглушка просто вставляется в отверстие до щелчка, а не держится на гайке, то никаких уплотнителей в ней не предусмотрено, поэтому вода будет вытекать при неисправности.

На дне бачка находятся отверстия для крепления к унитазу. Крепление происходит на металлические или пластиковые болты. Лучше всего для крепления унитаза подходят болты из латуни и нержавейки. Конечно, обычный металлический крепеж прочнее пластикового, но быстро ржавеет. Перед креплением должны быть обязательно надеты шайбы и резиновые прокладки.

В центре расположено самое большое отверстие под слив воды. Запорная арматура для сливного бачка крепится накидной шайбой через прокладку.

Распространенные поломки сливного бачка

Самой частой поломкой является непрерывное заполнение и утечка воды с емкости. Причиной этого являются следующие факторы:

• перекос поплавка;
• не срабатывает механизм поплавка;
• неплотно прилегающий запорный клапан, старый резиновый уплотнитель.

Проще всего решить первую проблему, потому что в данном случае унитаза не потребуется даже ремонт сливного бачка – достаточно открыть крышку и поправить поплавок. Также иногда запорный клапан не встает на место, его тоже достаточно просто поставить вручную в углубление.

Следующая проблема проявляется в том, что вода заполняет бачок до предела и не останавливается. Чтобы проверить механизм, приподнимите поплавок вверх до упора. Если вода не останавливается, то потребуется замена поплавкового механизма.

И последний пункт – старый уплотнитель. Определить такую поломку очень просто: нужно просто прижать рукой клапан. Если вода остановилась, придется заменить уплотнитель. Также иногда это связано со слишком малым весом запорного механизма. В таком случае добавляют внутрь грузики, чтобы утяжелить его.

Еще одна частая поломка связана с изношенным поплавком. Его герметичность нарушена, и он плохо держится на плаву, поэтому вода в бачке поднимается не до нужного уровня. Потребуется замена арматуры сливного бачка, но можно и починить поплавок своими руками. Для этого его отверстие заделывается герметиком, клеем, разогретым пластиком или любым другим подручным материалом. Также можно заглянуть в магазин сантехники, возможно, там будет аналог этого поплавка.

Не очень часто, но случаются с бачком такие поломки как: подтекание крепёжных болтов бачка и выход из строя клапана подачи воды. Для их устранения достаточно поменять прокладки и купить новый клапан.

В видео показано, как делают ремонт бачка унитаза своими руками:

Обычно ремонт сводится максимум к замене арматуры, а это можно сделать и самостоятельно, не вызывая сантехника. Главное, выбрать качественное изделие и правильный размер, и тогда не будет мешать звук капающей и набирающейся воды.

Как самостоятельно собрать и подключить душевую кабину с высоким поддоном в ванной комнате.

Инструкция по креплению ванны к стене, герметизации швов и заделке щелей. Как установить акриловую, чугунную или стальную ванну на ножки и подиум.

Как правильно паять полипропиленовые трубы и фитинги. Необходимые инструменты для работы и инструкция, как сделать самодельный сварочный аппарат для полипропилена.

Ремонт сливного бачка унитаза своими руками: инструкции по устранению популярных поломок

Унитаз давно уже относится к числу необходимого для комфортной жизни человека оборудования. Этот сантехнический прибор рассчитан на долгую беспроблемную эксплуатацию. Поломки случаются достаточно редко, и чаще всего они связаны с механизмом смыва. Домашний мастер может легко провести ремонт сливного бачка унитаза своими руками. Поговорим о самых распространенных поломках устройства.

Сливной бачок: какие они бывают

Прежде чем заняться ремонтом оборудования, нужно познакомиться с его устройством и принципом работы. Собственно унитаз состоит из чаши и емкости, наполненной водой. Именно емкость и называется сливным бачком. Находящаяся в нем вода поступает в чашу, где смывает ее содержимое в канализационную систему. Система слива активируется при нажатии на рычаг или на кнопку. Это зависит от модели оборудования.

В продаже можно отыскать сливные бачки различных типов. Существует несколько классификаций такого оборудования. По расположению бака относительно чаши различают две основных категории.

Полностью раздельные конструкции. Предполагается, что в этом случае бачок и чаша разделены. Это самый первый из существующих вариантов унитаза. По высоте расположения бака может иметь разные модификации. Высокое положение предполагает, что сливной бачок находится на удалении метра или больше от чаши. Элементы соединяются между собой трубой. Такой вариант относительно недавно был самым распространенным.

Раздельная конструкция с низко расположенным бачком. В таком случае механизм спуска воды может быть не только рычажным

Это объясняется тем, что высокое расположение сливного бачка гарантирует высокую скорость и хороший напор воды, поступающей в смыв. Сегодня такие модели используются реже. Популярны модификации со скрытым в чердачном помещении или под фальшпотолком сливным бачком.

Еще одна разновидность – встроенные бачки. которыми оборудуются подвесные унитазы. Они закрепляются в специальную инсталляцию. Низкое расположение бака предполагает, что он крепится на стене на небольшом расстоянии от чаши. Их соединяет короткая труба. Сливная арматура располагается на корпусе бака. Поскольку высота, с которой сливается вода, меньше, ее скорость и напор несколько ниже.

Сливной бачок у унитазов-компактов помещается прямо на чаше. Для этого она оборудуется специальной полочкой. Такие модели очень удобны в монтаже и эксплуатации, но напор воды и ее скорость при смыве минимальны. Компакты выпускают с бачками трапециевидной и треугольной формы. Такие унитазы называют угловыми. Они очень хорошо вписываются в углы помещений, особенно удобно устанавливать их в маленьких санузлах.

Унитазы-моноблоки. Конструкция представляет собой унитаз, в корпус которого встроен сливной бачок. Такое оборудование очень просто в монтаже. Требуется только подвести воду и подключить устройство к канализации. Это можно считать главным достоинством моноблока. При появлении серьезных поломок в какой-либо части моноблока его чаще всего приходится менять, поскольку монолитное исполнение чаще всего препятствует полноценному ремонту.

Устройство слива: виды механизмов

Внутри каждого сливного бака установлен механизм спуска воды. Сегодня существует несколько разновидностей этой конструкции:

• Рычаговая. Представляет собой рычаг, нажатием на который активируется спуск воды в чашу. Монтируется в раздельных унитазах, в баках с верхним и нижним расположением.
• Пневматическая. Спусковой механизм активируется нажатием на клавишу пневматической камеры, которая соединяется с выпускным клапаном при помощи гибкого воздуховода.
• Штоковая. Для открытия спускного клапана необходимо поднять вертикальный шток, который выводится на верхнюю часть крышки бака.
• Кнопочная. Механизм слива в такой модели запускается нажатием кнопки на крышке сливного бачка. Встречаются двухкнопочные вариации, в которых одна из кнопок отвечает за слив половины бака, вторая – за слив всей находящейся в резервуаре воды.

Все бачки наполняются водой строго до определенного уровня, после чего их наполнение автоматически прекращается.

Рычаговый механизм спуска воды. Используется чаще всего в старых моделях сливных бачков или в стилизованных под старину дизайнерских устройствах

В зависимости от способа подведения воды в бак могут быть встроены клапаны разного типа. Беспоплавковые клапаны могут быть нижние и боковые. В этом случае в конструкции присутствует специальная камера, по своему внешнему виду напоминающая перевернутый стакан.

Принцип действия устройства основан на архимедовой силе. Она изменяет свое значение в зависимости от степени заполненности бака и меняет положение камеры, перекрывающей подачу воды.

Боковой поплавковый клапан бывает мембранного или же поршневого типа. В любом случае, он перекрывает воду при поступлении в бак определенного объема жидкости. Вся арматура может быть представлена как независимыми взаимозаменяемыми элементами или как единым конструктивным комплектом.

Сливной бачок унитаза с нижней подводкой воды. Самый беспроблемный и бесшумный вариант, поэтому пользуется особой популярностью в городских квартирах

По типу подключения водопроводной арматуры все сливные бачки делятся на две группы.

• Боковые. Подводка подключается справа или слева. Бачок обычно оснащается двумя отверстиями. Нерабочее перекрывается специальной заглушкой. Основными недостатками таких бачков считается шумность при наполнении емкости водой и неэстетичное подключение водопроводной трубы, которую невозможно замаскировать.
• Нижние. Подающая воду труба подключается снизу бака. Таким образом можно скрыть водопроводную арматуру. Кроме того, при наполнении емкости водой создается минимальный шум.

Каждая из разновидностей сливных бачков находит своих потребителей и используется в различных моделях унитазов.

Основные элементы сливного бака

Конструктивно все вариации сливных бачков устроены приблизительно одинаково. Каждый из них имеет три основных механизма.

Сливная или запорная арматура предназначена для регулирования слива воды в чашу унитаза. Предупреждает утечку жидкости из резервуара. В процессе наполнения емкости находящаяся в ней вода способствует тому, что запорный клапан прижимается к сливному отверстию максимально плотно, что предотвращает стекание воды в чашу. Если наблюдается постоянное подтекание воды, возможно, это связано с неполадками запорного клапана.

Наливной клапан совмещается с подающим воду устройством. Предназначен для контроля над уровнем жидкости в сливном баке. Прекращает подачу воды, как только она достигнет определенного уровня. Для определения количества жидкости в баке используется поплавок, соединенный стержнем с наливным клапаном. Вне зависимости от того, где расположен наливной – клапан сбоку или снизу – поплавок размещается в баке вертикально. В старых моделях – горизонтально.

Механизм перелива и слива представлен арматурой, оснащенной пусковой кнопкой или рычагом. Предназначен для предотвращения перелива воды из бака при поломке поплавкового клапана. Переливная система соединяется со сливом, при нажатии на кнопку пуска она активируется. Лишняя вода отводится в канализацию. Важный элемент механизма – поплавковый кран. Протечки воды из бака чаще всего связаны с его функционированием.

Поплавковый клапан в старых моделях был повсеместно распространен. Поплавок поднимается вместе с прибывающей в емкость водой и на определенном уровне закрывает клапан

Нужно понимать, что все распространенные неисправности сливного бачка связаны с этими механизмами. И для устранения проблем придется заменять или регулировать именно эти элементы. Если же появились сколы или трещины на поверхности бачка, скорее всего, его придется заменить. Несмотря на заявления производителей, большая часть современных клеящих составов, использующихся для ремонта, не могут справиться с такой задачей.

Устранение распространенных неисправностей

Практика показывает, что неисправности сливного бачка очень разнообразны. Мы рассмотрим только те, что случаются наиболее часто.

Подтекание воды на пол

Иногда около унитаза начинает появляться чистая вода. Причиной этого явления скорее всего становится износ уплотнительного кольца, которое монтируется между чашей и бачком в унитазах компакт. Как вариант, к появлению подтекания может привести нарушение в прокладках крепежных болтов. Обнаружить указанные неисправности очень легко. Достаточно внимательного визуального осмотра.

Чтобы заменить уплотнительное кольцо, находящееся между чашей и сливным бачком, нужно снять крышку, арматуру и демонтировать емкость

Если диагностика показала наличие проблемы, можно попробовать подтянуть крепежи. Делать это нужно очень аккуратно, чтобы не разрушить прокладки. Если положительного эффекта не наблюдается, следует снять бачок и поменять уплотнитель и прокладки. Выполняется это так:

1. Перекрываем подачу воды, полностью сливаем ее из бака.
2. Снимаем гибкую подводку воды.
3. Снимаем крышку бака, находим крепежи и аккуратно их откручиваем.
4. Убираем сливной бачок.
5. Снимаем старый уплотнитель, зачищаем его посадочное место на баке и на унитазе.
6. На подготовленное место ставим новый уплотнитель, сверху сливной бачок.
7. Вставляем на место крепежи и осторожно их затягиваем.
8. Подключаем гибкую подводку, после чего открываем воду.

Аналогично проводится и замена прокладок. В этом случае после того, как бак снят со своего места, проводится демонтаж отслуживших свое прокладок. Их посадочные места так же зачищаются, после чего проводится установка новых. Для уплотнения стыков специалисты рекомендуют дополнительно промазать их силиконом.

В сливной бачок не поступает вода

Частой поломкой считается случай, когда вода очень плохо поступает в емкость, а то и не попадает в него совсем. Причин может быть несколько. Предлагаем инструкцию, как правильно починить сливной бачок унитаза в этом случае. Прежде всего, нужно проверить состояние гибкого подводящего шланга. Если он вышел из строя, вода в бак поступать не сможет. Для этого перекрываем подачу воды, после чего отсоединяем подводку от унитаза.

Если на подающей воду трубе не установлен фильтр, частицы загрязнений и ржавчина попадают в сливной бачок. В результате легко может забиться впускной клапан и его придется чистить

От бака шланг не отключаем. Теперь направляем шланг в унитаз и приоткрываем запорный вентиль на водопроводе. Если с подводкой все в порядке, вода потечет в унитаз. Если это не так, продолжаем искать неисправность. Если вода не бежит, отключаем воду, полностью отсоединяем шланг и заменяем его на новый. Еще одна причина, по которой вода не поступает в сливную емкость – засорение узкой части входящего клапана.

Чтобы избавиться от засора, необходимо прочистить просвет тонкой проволокой или иголкой. После чего откручиваем на входном патрубке вентиль и промываем остатки засора. После того, как вода начнет свободно поступать в бак, закручиваем вентиль и ставим поплавок и клапан с рычагом в первоначальное положение. Бывает так, что прочистить клапан не удается. В этом случае его нужно снять и заменить на новый.

Постоянное подтекание воды в чашу

Иногда вода постоянно течет в чашу. Причиной этой неисправности становится поломка поплавкового устройства, которое при наполнении резервуара не выключает подачу воды. Если это происходит, можно предположить, что сломался клапан впуска воды в емкость, неправильно работает поплавок или рычаг, включающий механизм слива, находится в неправильном положении.

Если бачок старой модели, ремонтные работы нужно начать с осмотра поплавка. Это пластиковая пустотелая емкость. Очень часто в результате длительной эксплуатации на ней появляются трещины, через которые вода проникает внутрь поплавка и он начинает тонуть. Если это так, узел требует замены. Для этого откручивается крепежный винт, на котором держится поплавок и устанавливается новая деталь.

В результате долгой эксплуатации поплавок может выйти из строя, тогда внутрь детали попадает вода. Поплавок становится тяжелее и не справляется со своими функциями

В более современных моделях бачков поплавков нет. Для закрытия входного клапана используется узел, который называется сливной колонкой. Она может оснащаться механизмом, регулирующим уровень наполнения бака. Такая колонка чаще всего ремонтонепригодна. При выходе из строя узел требует полной замены.

Подтекание воды возможно при неисправности впускного клапана. Его работу нужно придирчиво проверить. Выполняем следующие операции:

1. Внимательно осматриваем на предмет повреждений и неисправностей рычаг, находящийся рядом с клапаном.
2. Спускаем воду и смотрим, как наполняется емкость.
3. Шевелим рычаг-коромысло. Он должен находиться в таком положении, чтобы перекрывать впускной клапан. Если рычаг погнут, исправляем его конфигурацию.
4. Если рычаг не шевелится, значит, заклинило узел, отвечающий за его перемещение. Проводим замену этого узла.

Еще одна причина, по которой вода постоянно подтекает в чашу. Это неисправность самого впускного клапана. Он может поломаться из-за скачков давления в водопроводе. В таком случае его придется заменить. Для этого узел демонтируется, после чего в магазине приобретается аналогичная деталь. Ее устанавливают на место. Аналогично поступают и в случае выхода из строя выпускного клапана. Его тоже нужно демонтировать и заменить.

Износ или поломка внутренней арматуры

Случается, что проявляется сразу несколько неисправностей или узлы уже очень изношены. В этом случае проще всего будет поменять арматуру – внутренности бачка унитаза. Начать следует с изучения устройства бака. Как мы уже знаем, несмотря на общий принцип работы, сливные емкости имеют большое количество модификаций. Подробно рассмотрим замену внутренней арматуры сливного бака с нижней подводкой.

Если корпус сливного бачка целый, а «внутренности» не работают, лучший выход из положения — полная замена внутренней арматуры

Перед началом работы приготовим плоскогубцы и гаечные ключи. Далее последовательно выполняем такие операции:

1. Перекрываем подачу воды в бак и сливаем из него воду.
2. Открываем крышку бачка. Если он с кнопкой, то сначала ее демонтируем. В зависимости от модели для этого нам понадобится либо открутить ее, либо снять специальные клипсы.
3. Отсоединяем подводящий воду шланг.
4. Верхнюю часть сливной колонки поворачиваем под прямым углом и снимаем.
5. Находим крепежные болты, удерживающие бачок на унитазе, и осторожно их откручиваем.
6. Кладем бак на унитаз.
7. Находим крепежи, фиксирующие сливную колонку и впускной клапан, и откручиваем их.
8. Вынимаем старую арматуру и готовим новую.
9. Устанавливаем все в обратном порядке и ставим бачок на место.

При монтаже новой сливной колонки нужно учесть некоторые моменты. Узел устанавливается над выпускным отверстием и фиксируется снизу специальной манжетой с резьбой. Входной клапан вместе с механизмом, регулирующим заполнение бака, помещается над впускным отверстием, после чего узел фиксируется на дне бака манжетой с резьбой.

Шум при заполнении емкости

Это не поломка, поскольку все механизмы функционируют исправно. Однако слишком громкое наполнение бака чаще всего вызывает дискомфорт и хочется, чтобы емкость набиралась потише.

Обычно шумят баки с верхней подводкой. Для решения этой проблемы прежде всего нужно осмотреть входное отверстие. Есть модели, где можно отрегулировать его диаметр. При слишком шумном наполнении бака нужно уменьшить сечение отверстия. В этом случае вода будет поступать медленнее, зато пропадут раздражающие громкие звуки.

Полный комплект внутренней арматуры для сливного бачка современной модели можно купить в любом специализированном сантехническом магазине

Если диаметр отверстия отрегулировать нельзя, можно попытаться несколько модифицировать внутреннее устройство бака. Для этого нужно найти резиновую или пластиковую трубку, сечение которой должно соответствовать диаметру впускного отверстия. Длина детали должна составлять примерно 25-30 см.

Надеваем трубку на впускное отверстие, закрепляем ее так, чтобы при поступлении воды ее не сорвало. Затем опускаем второй конец детали на дно бачка. Собственно, это все. Теперь вода будет поступать в бачок по трубке, что заметно уменьшит неприятный шум. Жидкость больше не будет падать под напором с высоты, а попадет сразу в нижнюю часть бака.

Проблемы с двумя кнопками

Такая модификация очень популярна, поскольку позволяет экономить воду. Иногда у нее начинают западать кнопки. В этом случае необходимо сначала снять крышку с бачка. Для этого перекрывается водопроводная труба, затем бачок опустошается. Далее отверткой нужно очень аккуратно открутить пластмассовую гайку, расположенную около кнопок. Теперь крышку можно снять. Нажимаем сразу на обе кнопки и отпускаем. Иногда они встают на место.

Сливной бачок с двумя кнопками помогает экономить воду, поэтому такие модели предпочитают покупать те, кто следит за своими тратами

Если это не так, проверяем шахту кнопок. Если она засорена, детали не смогут встать на место. В таком случае прочищаем шахту и устанавливаем кнопки. Если это не помогло, возможно, придется менять весь узел. Аккуратно его демонтируем, приобретаем в магазине аналогичную по всем характеристикам деталь и ставим ее на место. Так же ремонтируется и однокнопочная модель.

Полезные видеоматериалы по теме статьи

Рекомендации профессионалов помогут избежать ошибок, которые часто допускают новички.

Как заменить арматуру сливного бачка:

Снимаем крышку со сливного бачка с кнопкой:

Что делать, если обнаружилась течь в клапане сливного бачка:

Ремонт сливного бака унитаза достаточно прост и доступен любому, даже начинающему сантехнику. Ничего сложного в ремонтных работах нет. Поломки узлов диагностируются очень легко. При желании можно быстро и качественно отремонтировать сливной бачок или, если арматура полностью вышла из строя, заменить ее на новую.

Специалисты советуют начинающим мастерам при проблемах с корпусом бачка (например, появилась трещина) не заниматься косметическим ремонтом, а заменить весь бак. Скорее всего, все усилия, потраченные на ремонт, будут безрезультатны, то есть время и деньги потратятся впустую.

Понравилась статья? Поделитесь ей

Ремонт бачка унитаза своими руками

Неисправность сливного бачка может привести к возникновению постоянного шума в жилом помещении, денежным затратам на оплату воды, а также образованию потопа. Произвести практически любой ремонт бачка унитаза, зная устройство сантехнического оборудования, можно выполнить, не прибегая к помощи профессиональных сантехников.

Устранение поломок сливного бачка

Устройство сливного бачка

Если требуется произвести ремонт сливного бачка унитаза, то первое что надо сделать — это изучить внутреннюю конструкцию. Установленный бачок может иметь верхнюю или боковую подачу воды, но этот фактор никак не влияет на составляющие элементы системы. Итак, бачок, предназначенный для слива воды, состоит из:

• корпуса, который может быть установлен на унитазе (унитаз-компакт), вмонтирован в стену (применяется для подвесных унитазов) или располагаться на стене выше унитаза. Для установки бачка на унитаз используется специальная резиновая прокладка;

Уплотнительное кольцо для установки бачка на унитаз

• корпус бачка, входящего в состав компакт-системы, крепится к унитазу специальными болтами, расположенными на дне бачка. Крепление производится через герметизирующие прокладки;
• на бачке установлен спусковой рычаг, предназначенный для спуска воды в унитаз. Рычаг также может быть изготовлен в форме кнопки;

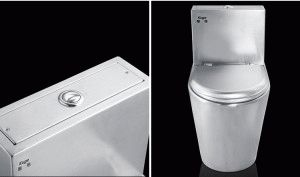

Сливной бачок, оборудованный кнопкой для смыва воды

• при воздействии на спусковой рычаг начинает работать сливной механизм, в нижней части которого установлен специальный клапан, не позволяющий пропускать воду в унитаз в неработающем состоянии;
• после спуска воды на дно бачка опускается поплавок, отвечающий за определение уровня воды в бачке;
• при недостаточном уровне воды поплавок открывает определенный кран (в некоторых конструкциях впускной клапан), через который вода поступает в бачок.

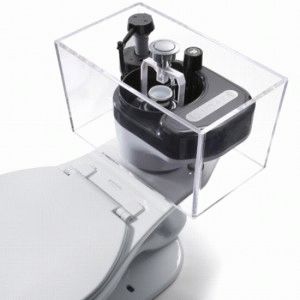

Внутренняя арматура бачка для унитаза

Для получения доступа к внутренней арматуре бачка требуется снять крышку устройства. Обычно она крепится спусковым рычагом.

Наиболее частые поломки и способы их устранения

Основными неисправностями бачка являются:

• подтекает бачок унитаза;
• вода из водопроводной трубы постоянно заполняет бачок;
• вода течет в унитаз или смыв происходит исключительно после неоднократного нажатия на кнопку;
• не функционирует кнопка, предназначенная для слива воды;
• при наполнении бачка возникает шум.

Если подтекает бачок

Если протекает бачок унитаза, то причиной может быть:

• образование трещины на корпусе бачка. Чтобы исправить проблему, необходимо полностью заменить бачок для унитаза;
• износ прокладок крепежных болтов;
• износ прокладки между бачком и чашей унитаза.

Чтобы заменить прокладки, необходимо:

1. перекрыть поступление воды в сливной бачок. Для унитаза чаще всего устанавливается отдельный кран;
2. слить воду;
3. открутить фиксирующие болты;

Элементы фиксации бачка унитаза

Крепежные элементы, оснащенные уплотнительными кольцами

1. если требуется замена нижней прокладки, то необходимо полностью снять бачок с унитаза;
2. собрать систему в обратном порядке.

При первом запуске рекомендуется проверить герметичность всех уплотнительных элементов.

Непрерывное поступление воды

Как починить бачок унитаза, если не прекращается наполнение бачка из водопровода? Причинами неисправности поплавка, отвечающего за уровень воды в бачке, могут быть:

• образование трещины на поплавке;
• перекос рычага.

При образовании трещины надо:

1. снять поплавок и вылить из него воду;

Устройство, отвечающее за наполнение бачка водой

1. просушить устройство;
2. заделать трещину разогретым пластиком, например от бутылки;
3. установить устройство на прежнее место;
4. проверить работоспособность.

Для временного устранения протечки можно воспользоваться обычным полиэтиленовым пакетом, аккуратно и герметично обмотав им поплавок. Такая система позволит отстранить ремонт на 3 – 5 дней.

Если произошло смешение поплавкового рычага, то достаточно просто отрегулировать механизм. Оптимальным считается расположение на 2 – 2,5 см ниже, чем входит подводной шланг.

Схема регулировки наливной арматуры

Утечка воды в унитаз

Если вода не задерживается в бачке унитаза, то причиной поломки является износ защитного клапана. установленного на спусковом механизме. Устранить проблему своими руками можно следующим способом:

1. снять крышку бачка;
2. на бачок установить любую перекладину, к которой зафиксировать трос спускового механизма;
3. слить воду;
4. отсоединить спусковой механизм, ослабив соответствующую фиксирующую гайку;

Демонтаж системы, отвечающей за слив воды

1. достать мембрану;
2. установить новый клапан, полностью подходящий по размерам и собрать всю систему в обратном порядке.

Установка нового клапана на спусковой механизм

Ремонт кнопки смыва

При использовании унитаза с кнопкой достаточно часто ломается тяга, соединяющая спусковой рычаг со сливным механизмом. Чтобы ликвидировать проблему, надо заменить вышедший из строя элемент системы. На небольшой промежуток времени тягу можно сделать самостоятельно из куска проволоки, но в течение ближайших 1 – 3 месяцев рекомендуется полностью заменить устройство.

Устройство механизма для спуска воды

В некоторых случаях, например, при большом естественном износе или поломке отдельных частей может потребоваться полная замена установленной арматуры. Как это сделать, смотрите на видео.

Устранение шума

Причиной возникновения шума при наборе воды является наливной шланг маленькой длины. Данная проблема может возникнуть исключительно на арматуре, предусмотренной для боковой подводки воды. Для устранения шума необходимо удлинить шланг резиновой трубкой подходящего диаметра. Оптимально расположить конец шланга на дне сливного бачка .

Замена наливного шланга на более длинный по размеру избавит от шума

Зная устройство арматуры бачка унитаза, все ремонтные работы можно выполнить самостоятельно и с небольшими денежными затратами.

Источники: http://remboo.ru/santehnika/remont-slivnogo-bachka-unitaza.html, http://sovet-ingenera.com/santeh/unitaz/remont-slivnogo-bachka-unitaza-svoimi-rukami.html, http://kanalizaciya-prosto.ru/remont-bachka-unitaza.html

устройство, механизм, боковой подвод воды, инструкция по замене системы наполнения

У многих жителей нашей страны установлен унитаз с боковым сливом. Как это ни печально, однако, рано или поздно они сталкиваются с проблемой утечки воды или другими неприятностями. Чтобы избавиться от них, необходимо разобраться с конструкцией сливного бачка такого унитаза, и ознакомиться с его принципом действия.

Как устроен бачок унитаза

Сливной бачок унитаза предназначен для выполнения таких основных функций, как наполнение водой и при нажатии на кнопку, спуске ее в чашу унитаза. При этом жидкость захватывает с собой все содержимое сантехнического изделия, и направляет его в канализационную трубу.

Устройство бачка унитаза

Если говорить просто, то сливной бачок состоит из следующих составляющих:

• Механизм для слива;
• Механизм для подачи воды.

Все эти механизмы с легкостью можно отремонтировать и заменить в случае необходимости. К тому же, сделать это можно самостоятельно, не прибегая к помощи специалистов. Этим вы сможете значительно сэкономить средства семейного бюджета, вызов сантехника в наше время – дело не из дешевых.

Во всех вышеперечисленных механизмах внутри находятся составляющие, которые принято называть запорной арматурой. Бачок для слива состоит из двух основных арматур, одна из них предназначена для набора воды, а вторая – для ее слива в чашу унитаза.

Арматура, которая отвечает за набор воды, может быть выполнена в двух исполнениях:

1. Находится вверху сливного бачка и осуществляет боковую подачу. Основной недостаток такой конструкции – издаваемый шум во время работы.
2. Располагается снизу бачка и осуществляет нижнюю подачу воды.

Далее давайте разберемся с принципом работы сливного бачка, чтобы была возможность его установки и ремонта своими руками.

Принцип слива воды в унитазе

За счет чего происходит слив воды

Функционирование сливного бачка унитаза начинается при воздействии на соответствующую кнопку. Данная кнопка, или рычаг, находится в основном на бачке, однако в конструкциях унитаза, где он скрыт, кнопки выносятся и крепятся на поверхность стены в помещении в удобном для вас месте.

В современном мире в продаже имеются унитазы, которые имеют либо однорежимный, либо двухрежимный кнопочный механизм. В первом случае при воздействии на кнопку, в чашу выльется вся вода, которая накопилась в бачке. В двухрежимном механизме есть возможность экономии воды. Происходит это за счет того, что мы можем нажать вторую кнопку. При этом из емкости выльется в чашу не вся вода, а только определенная ее часть.

Кроме того, современные производители, пытаясь угодить каждому покупатели, создали также и двухрежимную сливную систему, однако присутствует всего лишь одна кнопка. Количество спускаемой жидкости зависит от усилия, с которым вы будете воздействовать на рычаг.

Как устроен бачок для слива с боковым подводом воды

Устройство сливного бачка унитаза с боковым сливом несложное, разобравшись с его конструкцией, вы сможете самостоятельно выполнять ремонт или замену необходимых запчастей. Он закрыт крышкой, сверху которой находится кнопка для смыва. Чтобы посмотреть внутрь, следует, прежде всего, снять кнопку, а затем крышку. Делать это нужно очень аккуратно, потому что все сантехнические изделия достаточно хрупкие.

Унитаз и смывной бак

Учтите, что крышка для бачка продается только в комплекте с ним, приобрести ее отдельно будет очень проблематично! Поэтому, при повреждении вам придется заново покупать и устанавливать новый бачок, если не новый унитаз.

В данной конструкции бачка предусмотрено наличие пяти отверстий. Два из них необходимо для того, чтобы вода подводилась к емкости. Здесь также находится впускная система воды, которая состоит из специальной арматуры с мембранным клапаном. Принцип работы достаточно простой – когда бачок опорожняется, арматура приводит в действие соответствующие механизмы, и жидкость начинает набираться снова. Также в конструкции предусмотрен поплавок, который предназначен для того, чтобы регулировать уровень накопления воды.

Вы знаете, какое количество воды вам необходимо для того, чтобы смыть все содержимое чаши унитаза. Для того, чтобы добиться этого уровня в баке, просто выставьте правильное положение поплавка. Если вы его опустите вниз, воды станет меньше, если же наоборот, вверх, то количество жидкости увеличится. Срок службы всех механизмов непосредственно зависит от качества воды, поэтому следует использовать водные фильтры. Это увеличит длительность эксплуатации вашего сливного бачка.

Когда производится установка бачка и унитаза, не забывайте об использовании резиновых прокладок, которые обеспечат герметичность всех соединений. В отверстии, которое находится сбоку сливного бачка, находится заглушка, которая больше исполняет декоративные функции. Преимущество такой конструкции в том, что можно без особых сложностей заменить местоположение наполнительной арматуры и заглушки.

Отверстия, которые располагаются на нижней части бачка, предназначены для его крепления с чашей унитаза. Происходит это, чаще всего, при помощи металлических болтов, которые обеспечивают надежность конструкции. Помимо болтов, обязательно нужно производить установку на шайбы и специальные прокладки конусной формы, которые выполнены из резины.

В соответствующие отверстия на бачке и на полке чаши вставьте болты с шайбами и прокладками, для этого воспользуйтесь отверткой и ключом. По центру сливной емкости, в нижней его части находится еще одно отверстие, основное предназначение которого – размещение системы для слива воды.

Вся арматура прикрепляется к бачку посредством накидной гайки, выполненной из пластмассы. На этом этапе также необходимо пользоваться уплотнительными прокладками, которые обеспечат герметичность соединения. Когда вы нажимаете на кнопку, происходит слив воды, и все содержимое чаши унитаза смывается в канализацию. Вот таким образом устроен унитаз с боковым сливом, зная его конструкцию, вы сможете при необходимости производить его ремонт.

Как заменить механизм наполнения бачка в унитазе с боковым сливом

Замена механизма слива

Если вышел из строя какой-либо механизм, который отвечает за наполнение бачка водой, необходимо знать, каким образом его можно заменить. Прежде всего, выясните, какого диаметра у вас установлена труба заборной арматуры. Измерьте необходимую величину при помощи линейки, и путем несложных вычислений, переведите данную цифру в дюймы. Этот этап очень важен, так как позволит вам приобрести арматуру с правильными параметрами.

Осмотрите и запомните по внешним признакам вашу арматуру, подняв крышку бачка. В магазине купите точно такую же модель, и начинайте выполнять ремонт неисправностей. Перед выполнением всех работ перекройте поступление воды. Затем аккуратно снимите крышку бачка, и отнесите ее в безопасное место, чтобы не повредить. Спустите всю жидкость, что накопилась в емкости. Далее открутите гайку, что крепит арматуру к шлангу. Для того вам понадобится ключ.

Когда вы сняли арматуру, посмотрите, можно ли еще использовать какие-то ее составляющие части. Если нет, смело избавляйтесь от них. Таким же образом, как вы снимали старую, только в обратном порядке, произведите монтаж новой водозаборной арматуры. Завершающим этапом произведите подключение воды.

После всех этих несложных операций, требуется проверить правильность работы устройства. Для этого наполните бачок водой, и смойте ее в унитаз. При этом вы должны убедиться в отсутствии каких-либо протечек. Кроме того, может понадобиться корректировка положения поплавка, чтобы достигнуть необходимого уровня наполнения воды.

Чтобы отрегулировать положение поплавка, отсоедините кнопку для спуска воды и снимите крышку бачка. Отрегулируйте уровень поплавка и зафиксируйте такое положение при помощи регулировочной гайки. После того, как убедитесь, что уровень жидкости не доходит до отверстия сливной трубы, поставьте на место крышку и спусковой рычаг. Еще раз проверьте правильность работы конструкции.

Данная инструкция поможет вам избавиться от многих неисправностей составляющих элементов сливного бачка. Теперь вы знаете особенности конструкции унитаза с боковым сливом, принцип работы сливного бачка. Это даст вам возможность бороться со всеми возникающими проблемами самостоятельно, без помощи специалистов. Кроме того, вам удастся хорошенько сэкономить, вызов сантехника в наше время стоит довольно дорого.

Клапан для унитаза: поплавковый, поршневой, мембранный

Совокупной частью сантехнической арматуры, отвечающей за набор воды в сливной бачок и организацию смыва, является клапан для унитаза. Существует множество разновидностей этого узла, отличающихся функциональным назначением и техническими характеристиками.

Виды клапанов для унитаза

Впускной клапан (он же заливной, наливной или наполнительный) служит для подачи воды и прекращения налива при достижении ограничителя. Выпускной клапан (он же сливной) берет на себя функции смыва воды, регулировки объема и скорости потока.

В каждом впускном клапане для сливного бачка унитаза обязательно имеется запорное устройство для перекрытия воды. Конструкция некоторых наливных клапанов для унитаза с нижней подводкой предусматривает наличие обратного клапана, предотвращающего попадание воды из бачка в водопроводную систему при отключенном водоснабжении.

Все впускные и выпускные клапаны для унитаза в свою очередь делятся по различным типам, по материалу и конструктивным особенностям. Поскольку сантехническая арматура непрерывно совершенствуется, появляются модели с совершенно новыми характеристиками, приведенные ниже сведения и классификацию следует считать приблизительными.

Классификация клапанов

По материалу

Впускные и сливные клапаны изготавливаются из следующих материалов:

• целиком из пластика;
• преимущественно из пластика с отдельными элементами из стали или латуни (резьба штуцера, рычаг-коромысло и другие детали).

По надежности современные модели для сливного бачка с пластиковой резьбой, поставляемые на рынок известными производителями, не уступают металлическим.

Прокладки и мембраны изготавливаются из резины или силикона, последние выглядят предпочтительней, так как не теряют эластичность.

По месту размещения

Возможны следующие варианты монтажа наполнительных клапанов для унитаза:

• с нижней подводкой воды – крепится к днищу сливного бачка;
• с боковой подводкой – крепится к боковой стенке бачка;
• 2 в 1 – клапан имеет присоединяемый снизу или сбоку съемный штуцер, возможно крепление к днищу и боковой стенке.

По типу конструкции

Типы наливных клапанов для унитаза:

• с боковой подводкой и обычным поплавком на длинном металлическом коромысле, конструкция знакома еще по советским унитазам, у клапанов более позднего времени для уменьшения шума налив идет через трубку;
• с нижним подводом воды и поплавком на длинном коромысле, представляет собой осовремененный вариант предыдущей модели, встречается редко;
• с боковой подводкой и вертикальной стойкой, по которой передвигается поплавок;
• с нижним подводом воды и вертикальной стойкой для поплавка;
• предыдущий вариант, дополненный обратным клапаном.

Типы сливных клапанов по способу управления смывом:

• Механический. Наиболее простой вариант, срабатывает при нажатии на кнопку, рычаг или дергании за ручку.
• Пневматический. Похож на механический, но передача усилий происходит по воздухопроводу через давление воздуха, что позволяет перенести кнопку смыва в любое удобное место.
• Электронный. Позволяет подключать смарт-функции, регулировать настройки. Работает от батарейки или электросети, у многих моделей есть подсветка. Смыв происходит при нажатии на электронную кнопку, само нажатие мягче, чем у механики.
• Сенсорный (автоматический, бесконтактный). Срабатывает на движение или присутствие человека.
  В жилых помещениях чаще всего встречаются сливные клапаны с механическим управлением пуска воды.

Они делятся по следующим типам:

• Нажимной. Смыв воды происходит при нажатии на расположенную вверху кнопку. В свою очередь делится на три вида:
• однорежимный – набранная вода из бачка сбрасывается целиком;
• двухрежимный – снабжен двойной кнопкой с режимами полного смыва и малого смыва, рассчитанными на разный объем воды;
• с функцией «стоп» – при нажатии происходит смыв, при повторном нажатии или отпуске кнопки в зависимости от модели смыв прекращается, что позволяет экономить воду.
• Вытяжной. Спуск воды происходит при подъеме вверх вытяжной ручки. Модели с функцией «стоп» останавливают спуск при плавном нажатии ручки сверху вниз.
• Рычажный. Срабатывает при нажатии на рукоятку, расположенную на корпусе бачка, или дергании за ручку с цепочкой, подсоединенную к рычагу.

Дополнительные функции сливных клапанов

• функция «Сапун» в кнопочном механизме – предотвращает образование вакуума в сливном бачке во время смыва при отсутствии в корпусе специальных отверстий подачи воздуха, что гарантирует интенсивность водного потока при спуске;
• регулировка скорости слива – позволяет избежать брызг из чаши унитаза;
• кнопочный эксцентрик – предназначен для регулировки положения кнопки спуска, если кнопочное и сливное отверстие расположены не точно друг против друга.

Типы клапанов с поплавком

Поплавковые клапаны для унитаза делятся по типу запорного механизма на следующие разновидности:

• поршневые;
• мембранные.

В поршневом устройстве плавающий поплавок при подъеме давит на двигающийся навстречу потоку воды поршень, пока он не упрется в седловину. Поршневые запорные механизмы уже устарели, каких-то уникальных конструктивных особенностей у них нет.

К недостаткам таких устройств относится шумность при наполнении и постоянный звук падающих капель из-за потери с течением времени плотного прижима к впускному отверстию.

Мембранный запорный механизм срабатывает от воздействия толкателя на резиновую или силиконовую мембрану. Среди достоинств мембранных устройств быстрый набор воды, меньшая шумность, постоянная интенсивность потока. Недостаток – обязателен хороший постоянный водяной напор.

Современные клапаны с мембраной

Большинство современных впускных клапанов для сливного бачка относится именно к мембранным устройствам. После слива мембрана с толкателем под напором входящего потока отодвигается, давая дорогу поступлению воды в бачок.

Впускной клапан унитаз мембранного типа конструктивно отличается тем, что в процессе наполнения часть воды проникает за мембрану, создавая одинаковое давление по обе стороны. После всплытия поплавка до ограничительного уровня к давлению воды присоединяется давление толкателя и мембрана герметично закупоривает впускное сопло.

Принцип работы сливного и заливного клапана

Общая схема действия сантехнической арматуры для сливного бачка включает три этапа: автоматический набор воды – защита от перелива – слив.

Механизм срабатывания заливного клапана следующий:

1. При наборе воды после смыва поплавок постепенно всплывает и двигает рычаг, который приводит в действие толкатель или поршень запорного устройства.
2. При достижении предельного уровня наполнения сливного бачка, который регулируется настройкой поплавка, впускное отверстие перекрывается.
3. Подача воды в бачок унитаза прекращается.

Принцип действия сливного устройства прост – при воздействии на рычаг, кнопку или вытяжку рукоятки закрывающий сливное отверстие шток поднимается, происходит спуск воды.

Еще одна функция сливного механизма заключается в защите от переполнения бачка при неправильной регулировке впускного клапана унитаза или выходе из строя запорного устройства. Для этого конструкцией сливного клапана предусмотрена специальная переливная труба.

Верхний конец трубы находится ниже края бачка, а нижний нацелен в сливное отверстие. При превышении уровнем воды в бачке верхнего среза трубы происходит слив избыточной жидкости в унитаз. В некоторых моделях труба перелива крепится отдельно от остального сливного устройства, но механизм предохранительного слива тот же самый.

При монтаже и регулировке сантехнической арматуры верхний срез трубы перелива устанавливают так, чтобы он располагался на одном уровне с верхней плоскостью поплавка и не менее чем на 10 мм ниже отверстия для боковой подводки, а также отверстий для поступления воздуха, если таковые имеются.

Устройство клапанов для унитаза с нижней подводкой

В перечень узлов и деталей устройства клапана для сливного бачка унитаза с нижней подводкой входят:

• поплавок;
• тяга;
• рычаг-коромысло;
• ось коромысла;
• стойка поплавка;
• удлинитель стойки;
• возвратный элемент;
• толкатель;
• мембрана;
• двухсоставной корпус с соплом и резьбой;
• фильтр;
• коническая прокладка;
• наклонная шайба;
• гайка для штуцера.

Удлинитель используется для наращивания стойки поплавка при монтаже заливного клапана с нижней подводкой, если бачок унитаза очень высокий и требуется поднять уровень наполнения. Возвратный элемент изменяет движение входящего потока воды сверху вниз, за счет чего достигается снижение шума.

Механизм отдельных моделей, монтируемых в сливной бачок с нижней подводкой, помимо запорного клапана оснащен обратным клапаном. Этот дополнительный узел предотвращает обратный сброс содержимого в систему подачи воды при временном прекращении водоснабжения.

Обслуживание сливной и впускной арматуры

Вода в отечественных инженерных сетях часто содержит механические примеси (ржавчина, песок, солевые отложения), поэтому многие неисправности случаются из-за забитой сантехнической арматуры. По этой причине подавляющее большинство мероприятий по уходу за арматурой приходится на очистку.

Особое внимание при обслуживании и проведении профилактических работ уделяют фильтру, мембране, впускному соплу заливного клапана, запорному кольцу или груше, сливному отверстию. Следует иметь в виду, что фильтр обычно устанавливается в моделях российского производства, в образцах зарубежных поставщиков он встречается не всегда.

Другая часть проблем связана с неправильным наполнением бачка и протечками. В основе устранения этих недостатков лежит подсоединение и регулировка узлов, исправность и плотный прижим прокладок, затяжка гаек до конца.

Как выбрать клапан

Основные характеристики, на которые надо обратить внимание при поисках арматуры:

• подходящая высота бачка;
• параметры отверстия для подключения впускного клапана, сливного отверстия и отверстия в
• крышке бачка для кнопки пуска.

При неподходящем диаметре для кнопки пуска в ряде случаев проблема разрешается подкладкой переходного кольца.

Сантехника со впускным клапаном для унитаза с нижним подводом благодаря малозаметности подводящего шланга водопроводной системы выглядит эстетичнее.

К другим достоинствам подобных моделей относится пониженная шумность работы. У устройства для сливного бачка унитаза с боковым подводом воды отверстие для крепления расположено выше уровня наполнения бачка, поэтому вероятность протечки меньше.

Выбор способа слива определяется предъявляемыми требованиями. Сенсорные и однорежимные нажимные устройства обычно устанавливаются в общественных местах с большой посещаемостью, где основное значение придается регулярному спуску и хорошей омываемости чаши унитаза, а не экономии расхода воды. Для квартир больше подойдут модели с двумя режимами или функцией «стоп».

Вытяжной сливной механизм особенно популярен у пожилых людей, которым проще вытянуть ручку, чем нажать кнопку спуска. Рычажный спуск популярен в моделях в стиле ретро. Электронные и сенсорные смывные устройства годятся для установки в санузел, посещаемый людьми с особыми потребностями. Пневматика хороша при реализации дизайнерских решений.

Перед покупкой стоит сравнить у разных моделей скорость набора воды, выяснить размер общего и безотказного ресурса работы, измеряемого в циклах спуска-нажатия.

Среди кнопок, рукояток и вытяжных ручек встречаются варианты разных цветов, есть возможность заказать образцы с собственным логотипом и дизайном. Модели под металл выпускаются двух видов – металлизированные и с более стойким к истиранию гальваническим покрытием.

Рассмотрим устройство унитаза. Инструкция с фото и видео от ведущих специалистов.

В современности сложно представить квартиру или частный дом без такого важного элемента сантехники, как унитаз. Часто требуется провести ремонтные или профилактические работы унитаза. Для того, чтобы выполнить работы такого рода грамотно необходимо понимать устройство и принцип действия такой сантехники. Об этом и пойдет речь в статье.

Схема работы унитаза

Есть два варианта выполнения унитазов:

1. Подвесные или настенные, когда сливной бачок подвешивается на стене либо вообще отсутствует.
2. Напольные — унитазы в комплекте с бачком, отдельно расположенные унитазы, приставные (полное прилегание к стене), унитазы турецкого типа или чаши «Генуя» (предполагают сидение на корточках при использовании).

Унитазы состоят из трех основных элементов:

1. Чаша;
2. Сливной бачок;
3. Сиденье и крышка (стульчак).

Чаша

Основной составляющей чаши является сифон или гидравлический затвор. Сифон представляет собой изогнутый канал, который заполнен водой, он обеспечивает вывод сточных вод в канализацию без засоров и блокирует газам с неприятным запахом доступ в помещение.

Принцип работы сифона

В основе работы сифона лежит принцип изменения атмосферного давления и давления воздуха в стояке и канализационной сети. Когда значение атмосферного давления будет выше этого же показателя воздуха в канализации и стояке, объем жидкости в гидрозатворе уменьшается, следовательно, ее часть попадает в стояк.

Возможна и противоположная ситуация. Традиционно вход сифона делают прямым, а выход может быть как прямым, так и наклонным. Стоит помнить, что когда сантехникой долго не пользуются, жидкость из гидрозатвора может испариться полностью или частично.

Сливной бачок

Сливной бачок нужен для обеспечения подачи необходимого для очистки количества воды в чашу унитаза. Чаще всего эту составляющую унитаза производят из обычной керамики (как для унитазов-компакт).

Наряду с керамикой производят бачки из пластмассы, чугуна, нержавеющей стали и прочих материалов.

Устройство сливного бачка

Предлагаем рассмотреть устройство сливного бачка на примере пластмассовой модели с боковым подводом воды.

Для такой конструкциями основными элементами бачка будут:

Устройство сливного бачка

1. Клапан поплавкового типа
2. Совмещенная с переливом груша
3. Тяга
4. Поплавок

• Грушу производят из резины, поплавок, как правило, пластмассовый, тяга — из металлов не подверженных коррозии (медь или латунь). Когда воду спускают, груша всплывет, после того как вся вода спущена резиновый элемент возвращается на место, перекрывая тем самым сливное отверстие.
• Перелив это цилиндр с горловиной. Он необходим для спуска в чашу унитаза излишков воды, если поплавковый клапан неисправен. При этом он может быть как отдельным конструктивным элементом, так и совмещенным с резиновой грушей.
• В домах старой постройки часто устанавливался унитаз с высоко подвешенным бачком, почти под самым потолком. Для обеспечения спуска воды из такого бачка используется сифонный механизм, который имеет существенный недостаток в виде шумной работы.
• Бачок соединяется с трубами водопровода посредством армированного шланга из резины, который крепится металлическими или латунными гайками с кольцевыми уплотнителями.
• Более дешевым, но при этом менее надежным, является вариант соединения при помощи пластикового шланга и гаек из пластмассы.
• Патрубок, который подключает бачок к трубопроводу с холодной водой, может быть расположен с боковой части бачка (боковой подвод воды) или в низу (нижний подвод воды). Стоит отметить, что при нижнем подводе воды уровень шума значительно ниже. Кроме того, второй вариант предпочтительнее и с эстетической точки зрения.

В унитазах компакт типа предусмотрено по одному отверстию на каждой из боковых сторон. При установке одно из них используется для подключения водопровода, а второе закрывается специальной пластиковой заглушкой, которая закрепляется с помощью защелки или накидной гайки. При необходимости модно с легкостью поменять заглушку и клапан поплавкового типа местами.

Важно! Самый ответственный и сложный момент конструкции сливного бачка это клапан поплавкового типа в комплексе с самим поплавком.

Есть два варианта такой конструкции:

1. Регулируемый
2. Нерегулируемый клапаны.

Независимо от вида этого элемента, клапан должен безотказно выполнять свою функцию — в автоматическом режиме прекращать подачу воды в бачок по достижению барьерного уровня.

На сегодняшний день широкое распространение получили двухрежимные сливные механизмы, которые позволяют регулировать объем сливаемой в чашу унитаза воды. Для того чтобы снять крышку сливного бачка унитаза с таким механизмом нужно для начала выкрутить саму кнопку слива.

Устройство клапана поплавкового типа

• Прижимная шайба
• Прокладка
• Седло
• Мембрана
• Стержень
• Поплавковый рычаг
• Ось рычага

Стульчак

Стульчак необходим в первую очередь с точки зрения соблюдения правил гигиены. Поэтому широкое распространение получили пластиковые сиденья и крышки унитаза.

В то же время не теряют популярности и варианты сидения с мягким поролоном. Крепится стульчак к унитазу при помощи специальных креплений разнообразной конструкции и выполненных из разных материалов (пластик, металл).

Ремонт унитазного бачка

Наверное, самой распространенной проблемой, связанной с эксплуатацией сливных бачков, является появлении течи. Не стоит говорить, что такая ситуация является нежелательной, особенно если в квартире установлен счетчик на воду (течь приведет к дополнительным затратам).

Основные причины возникновения течи

Среди всего спектра причин, которые могут вызвать течь сливного бачка можно выделить наиболее весомые и распространенные:

• Нарушение герметичности груши или прокладок (лепестков).
• Нарушение регулировки поплавка. В этом случае вода удет переходить через уровень перелива и вытекать.
• При спуске воды есть протекание между бачком и площадкой самого унитаза.
• Нарушение герметичности соединения шланга и поплавкового крана.
• Нарушение герметичности в резьбовом соединении бачка и унитаза.

Способы устранения неисправностей

Для проведения ремонтных работ, направленных на исправление любой неисправности, первым делом необходимо снять верхнюю крышку сливного бачка.

Нарушение герметичности груши или прокладок

Груша сливного бачка

В таком случае наблюдается постоянная течь воды в чашу. Для устранения неисправности необходимо достать грушу и тщательно ее осмотреть.

При длительной эксплуатации возможны деформации груши и прокладок или образование на них налета. Потребуется вытереть эти элементы и постараться плотно состыковать их. Если грушу и прокладку невозможно плотно состыковать — эти элементы необходимо заменить.

Нарушение регулировки поплавка

Клапан с вертикальным поплавком



Стандартный рычажный клапан

При этой неисправности вода постоянно перетекает через переливной клапан. При этом существует целый ряд причин такого нарушения:

• Рычага поплавка не хватает для перекрытия клапана поплавкового типа. Для решения проблемы требуется подогнуть рычаг.
• Конструкция вашего поплавка соответствует левому рисунку. При помощи пластмассовой шпильки необходимо опустить уровень поплавка. После этого регулировка будет выполнена и течь пропадет.
• В поплавок попала вода. В таком случае поплавок снимают, сливают из него воду и устанавливают на место.
• Поплавок не может перекрывать воду, поскольку износилась прокладка внутри его крана. В таком случае конструкцию разбирают, переворачивают прокладку другой стороной или вырезают новую.

Если не удается устранить какую либо из этих причин, то поплавковый механизм необходимо полностью заменить на новый.

Появление течи между бачком и унитазом при спуске воды

Причиной такой неисправности могут служить:

• Ослабление в резьбе соединен я бачка и унитаза. Для решения проблемы необходимо подтянуть все болты и гайки, но, не прикладывая особых усилий, чтобы не разрушить площадку между бачком и унитазом.
• Дефекты литья сантехники. В таком случае необходимо обработать места течи герметиком.

Нарушение герметичности между шлангом и поплавковым краном

Причины неисправности:

• Ослабление гаек, для решения проблемы необходимо взять гаечный ключ и затянуть гайки.
• Прокладка соединения испорчена. Необходимо открутить гайку, заменить прокладку и прикрутить гайку шланга назад.

Нарушение герметичности в резьбовом соединении бачка и унитаза.

Скорее всего причина в ослаблении самого соединения. Для устранения проблемы необходимо, не прикладывая особых усилий, затянуть болты и гайки. Если течь не устранена, то эти элементы нужно полностью открутить, смазать прокладки (обработать герметиком) и прикрутить обратно.

Полезная информация! Неисправности подобного рода можно с легкостью устранить самостоятельно. Это принесет вам опыт и новые навыки, к тому же поможет значительно сэкономить средства семейного бюджета.

Для иллюстрации описанных в статье способов устранения неисправностей сливного бачка предлагаем посмотреть видео.

Арматура для сливного бочка унитаза, выбор, правильная установка.

Арматурой называют детали, которые создают условия для работы сливного бачка унитаза. Исходя из того, настолько четко срабатывает арматура при подаче и сливе воды, определяют надежность работы унитаза.

Арматура для сливного бочка: виды, характеристики

В зависимости от выполняемых функций, арматуру делят на два типа:

1. Запорную. Она отвечает за заливку воды в бачок и блокировку его после заполнения.
2. Сливную. С её помощью спускают воду и обеспечивают перекрытие слива до наполнения бачка.

Оба этих вида, несмотря на взаимосвязанность, работают автономно, но если один вид арматуры выходит со строя, итог один — протечки воды или её неподконтрольное вытекание.

Особенности запорной арматуры

Набор запорной арматуры состоит из:

1. Сливного механизма, состоящего, в свою очередь, из сифона с крышкой и прокладки. Последняя деталь разделяет сливную трубу и накопительный резервуар.
2. Рычага регулирования струи. К водопроводной трубе его подсоединяют через шаровой кран.
3. Поплавка, координирующего заполнение бачка. С устройством слива он связан рычагом.

Работает запорная арматура по следующей схеме:

• в бак подается вода;
• поплавок поднимается до установленного уровня;
• рычаг оказывает воздействие на запорный клапан и блокирует поступление жидкости из водопровода.

При сливе поплавок занимает нижнее положение, а рычаг открывает путь для поступления воды в ёмкость из водопровода. Исходя из способа ввода воды, различают запорную арматуру боковую и нижнюю.

Боковая арматура для сливного бочка

Резервуары с боковым подводом оснащены двумя отверстиями, одно из которых закрыто заглушкой. В одних моделях унитазов слив осуществляется посредством бокового рычага, в других — при помощи верхней кнопки.

Работа боковой арматуры сопровождается довольно большим шумом, устраняют который путем применения удлиненного наливного шланга.

Компоненты арматуры с боковой подводкой

Конструкция слива состоит из следующих элементов:

• впускного клапана;
• спускового устройства;
• рычага с поплавком;
• заливной ёмкости;
• рычага, управляющего спусковым устройством.

Заливная ёмкость может отсутствовать. Тогда поплавок движется вдоль направляющей.

Плюсом арматуры с боковой подводкой является простота конструкции. Её легко ремонтировать, не нужно сильно уплотнять место подключения наливного шланга, стоимость её сравнительно невысокая.

Механизм слива работает следующим образом:

1. При активации кнопки возникает тяга. Под её воздействием сливной клапан открывается.
2. Вход в сливной механизм блокируется и осуществляется слив.
3. При достижении наименьшего уровня воды, в бачке перекрывается слив путем закрытия выпускного механизма.
4. Поплавковое отверстие открывается.
5. После возвращения на место вертикального клапана, перекрывается спускной проход.
6. Уровень воды понижается, и поплавок опускается, освобождая путь для наполнения сливного бачка.
7. При достижении максимального уровня жидкости и подъёме поплавка, перекрывается кран, приостанавливая поступление воды.

Арматура для бочка унитаза с нижней подводкой

Нижняя арматура включает следующие элементы:

1. Поплавок. Его роль — ограничение уровня воды в бачке.
2. Направляющая. По ней движется поплавок.
3. Спусковое устройство. В него входит стакан, в который при смыве унитаза опускается поплавок и тяги, связанной одним концом с поплавком, а другим с элементом для запора жидкости.
4. Мембранный клапан.

Арматура для бочка унитаза с нижней подводкой воды.

К преимуществам арматуры этого вида относится отсутствие шума при наполнении бака водой. Конструкция нижней арматуры предельно проста, следовательно, служит она долго. Конструктивно она устроена так, что наливной шланг можно спрятать.

Работает нижняя арматура по такой схеме:

1. Когда из бачка спускают воду, поплавок по направляющей уходит вниз.
2. Тяга сообщает усилие, провоцирующее запирание клапана. Вода в накопительный резервуар не подается.

Отличительной особенностью этой арматуры является прямая зависимость мембранного клапана от качества, поступающей в бачок воды. В идеале она должна проходить предварительную фильтрацию, в противном случае возможно засорение деталей. В этом случае затрудняется подачи воды в резервуар.

Эстетичность конструкции — несомненный плюс арматуры для бочка унитаза с нижней подводкой, но при его ремонте приходится столкнуться с некоторыми трудностями. Они связаны с неудобным расположением арматуры.

Запорные элементы выходят со строя из-за нарушения герметичности поплавка, в результате чего происходит его затопление. Жидкость в накопительный резервуар поступает постоянно и через переливную трубу сбегает в унитаз.

Протечка возможна в зоне подключения из-за слабой фиксации гайки или по причине повреждения резиновой прокладки.

Как выбрать арматуру для сливного бочка унитаза

Главное требование к арматуре бачка — долгий срок службы без ремонта. При покупке унитаза следует заглянуть в бачок или попросить продавца-консультанта показать арматуру отдельно.

Основные рекомендации при покупке унитаза

Специалисты советуют придерживаться следующих правил:

1. Не выбирать сложные механизмы. У них чаще бывают неисправности, а ремонтировать их непросто. Конструкция должна быть простой и предельно понятной.
2. Лучше выбирать конструкции с фиксацией поплавка и клапана для дозирования подачи жидкости к боковой стенке. Нижний подвод — слабое место, здесь чаще всего возникают протечки.
3. Выбор эксклюзивного варианта арматуры — не очень удачное решение. Типовую конструкцию ремонтировать легче, в случае необходимости, её можно просто заменить.
4. Большое значение имеет качество пластмассовых деталей. Материал должен обладать достаточной прочностью, устойчивостью к скачкам температуры, механическим нагрузкам.
5. Следует обратить внимание на торговую марку. Бывает, что недорогие модели от неизвестного производителя имеют брак.

Выбрав компакт-вариант сливного бачка, следует быть готовым к тому, что могут возникнуть сложности с заменой арматуры. Часто мембраны импортного производства не рассчитаны на воду с агрессивными примесями, что в реальных условиях приводит к быстрому их износу.

Выбор по конструктивному исполнению арматуры слива

У разных моделей сливная арматура отличается конструктивным исполнением. Есть кнопочные варианты полного слива, некоторые модели оснащены двумя режимами спуска, специальной функцией, позволяющей прерывать спуск воды.

Двухрежимная кнопка — аналог клавиши. В одной из позиций она выпускает жидкость полностью, в другой — только часть. Функция спуска с прерыванием позволяет как перекрыть слив, так и разблокировать его.

Материал арматуры

Большинство арматуры изготовлено из полимерных материалов. Свойства входящих в них составляющих определяет долговечность и качество работы механизма.

Металлическая арматура является наиболее прочной, стойкой к механическим воздействиям. Производители используют цельный вариант такой арматуры исключительно в элитных моделях. Раздельную систему можно встретить в любом унитазе.

В современных моделях смывных бачков долговечность арматуры в основном зависит от срока службы элементов из резины и от влияния на них воды разной жесткости. Замена этих деталей позволяет эксплуатировать арматуру и в дальнейшем.

Установка и замена сливной арматуры

Прежде чем приступить к монтажу или замене арматуры нужно подготовить необходимые инструменты: трубный и другие ключи, пассатижи. В качестве дополнительных материалов требуется уплотнительная лента, прокладки разных диаметров, гибкие патрубки. Если в бачке имеется два отверстия, потребуется декоративная заглушка, чтобы закрыть неиспользуемое отверстие.

Часть арматуры устанавливают ещё до монтажа бачка, а после другую часть. Первый этап предусматривает установку основы сливного механизма. Фиксируют её при помощи пластмассовой гайки. Далее, на гайку надевают резиновую уплотнительную прокладку и крепят собственно бачок.

Следующий шаг — монтаж устройства, ответственного за поступление воды и подключение рукавов от водопровода.

В ходе установки обязательно регулируют поплавок, рычаги, клапан. Выставляют поплавок так, чтобы он обеспечивал нужный для слива объём воды. Поплавок из пенопласта регулируется просто — его перемещают по планке. Пластиковый — путём изменения угла между планками.

Как выглядит установка арматуры можно посмотреть в следующем видео:

Ремонт арматуры для унитаза

Сливной бачок ломается не так уж редко. При этом не обязательно вызывать сантехника, изучив принцип действия арматуры, можно устранить неисправности самостоятельно.

Основные неисправности

Среди возможных дефектов чаще всего встречаются:

• большой расход воды;
• протечка;
• слабый слив;
• выработка прокладок.

Недостаточный слив может наблюдаться в результате непроходимости сливного канала.

Протечка может объясняться прибавлением воды через перелив либо износ поплавка. В случае перелива арматуру настраивают на умеренное потребление воды. Для этого изгибают рычаг или выполняют регулировку крепежного винта. Во втором случае поплавок утяжеляют, добавляя металлические подвесы или меняют его на новый.

Устранение неисправности впускного клапана

В этом узле чаще всего наблюдается нарушение качества запирания. Происходит это из-за срабатывания эластичной манжеты или резиновой пробки. Для ремонта выпускной клапан необходимо снять. Перед этим перекрывают кран и сливают из бачка воду. Далее, вывинчивают кнопку слива, снимают крышку, отвинчивают гайку накидную, посредством которой клапан прикреплен к проходной втулке.

Клапан имеет на обратной стороне небольшое коромысло, оно связано с рычагом поплавка или штангой. В этом месте кроется проблема клапана любого вида. Чтобы устранить неисправность предпринимают следующие шаги:

1. Приводной рычаг выводят из зацепления с этим коромыслом.
2. Само коромысло удаляют. Как правило, оно закреплено в корпусе клапана парой штифтов.
3. Проверяют состояние пробки, запрессованной в пластиковый стаканчик, находящийся на противоположной стороне коромысла. Её вынимают и поворачивают к носику подачи воды ровной стороной. Если это уже когда-то делали, пробку разрезают, при этом получается два ровных торца. Половинки складывают и запрессовывают в стакан обратно.

Клапаны мембранного типа теряют герметичность, когда резиновый диск деформируется, причиной может быть и недостаточное давление поплавка на клапан. В этом случае регулируют стакан, располагая его ниже. Есть и другой вариант — к поплавку снизу подсоединяют кубик из пенопласта. Когда эти действия не дают нужного результата, меняют мембрану.

Устранение неисправности кнопки

В этом узле может возникнуть заклинивание, неудовлетворительный ход, полное неподчинение воздействию. В старых моделях кнопка работала путем её воздействия на зубчатую рейку. Последняя передавала движение шестерне, на которой закреплен длинный рычажок. На конце рычага закреплена цепочка, через которую осуществлялся подъём мембраны. Проблему устраняли через более сильное натяжение цепочки. Зубья на рейке также могли сработаться. Для устранения неисправности её поворачивали тыльной стороной.

Современные сливные клапаны оснащены рычажным механизмом, являющимся более надежным. Возможна только его неправильная центровка. Чтобы избежать этого резьбу на корпусе клапана слива располагают точно по центральной оси отверстия. Если это условие нарушено, верхнюю упорную пластину микролифта смещают в нужную сторону.

Причина такой неполадки, как непоступление воды в бачок, замусоривание участка клапана в самом узком месте. В этом случае бачок следует опорожнить, а клапан совместно с поплавком и рычагом откручивают. Затем с помощью иголки прочищают узкий проход, через который жидкость заходит в бачок.

Остатки мусора промывают, предварительно открыв вентиль входного патрубка. Если вода проходит свободно, вентиль закрывают и все элементы устанавливают на место.

Если нужно выполнить замену любой детали арматуры, лучше взять негодный элемент в магазин. В этом случае можно приобрести деталь полностью идентичную сломанной.

Регулировка и настройка сливной арматуры

Нижнюю арматуру регулируют путём вращения настроечного винта. Он устанавливает положение поплавка по относительно тяги. Для максимального наполнения ёмкости винт проворачивают против часовой стрелки. Если требуется минимальное наполнение — выполняют регулировку по часовой стрелке.

Путём перемещения камеры поплавка вдоль штанги настраивают уровень жидкости в бачке. Когда рычаг имеет повышенный размер уровень можно повысить и наоборот. Для этого достаточно отвинтить крепежный винт, установить его в нужной позиции и зафиксировать.

Поплавок можно переместить по зубчатой пластмассовой тяге. Уровень воды в моделях с металлической штангой можно изменить, подогнув штангу в нужную сторону.

Освоив принцип устройства сливного бачка, можно разобраться со всеми проблемами своими силами. Даже если поломку будет устранять сантехник, можно оценить и принять его работу. Решая, какую арматуру выбрать, следует помнить, что механизмы с верхним подключением дешевле, проще, а нижняя подводка также может быть надежной, если соблюдены все правила установки.
