как он выглядит и как его собрать? Устройство лобзика для выпиливания изделий из древесины. Как правильно им пользоваться?

Ручной лобзик используют для выпиливания всевозможных фигурок из древесины, пластика, тонкого металла и фанеры. Его используют как опытные профессионалы для создания предметов искусства, так и дети, которые только делают первые шаги в изготовлении игрушек и предметов интерьера своими руками.

Описание и устройство

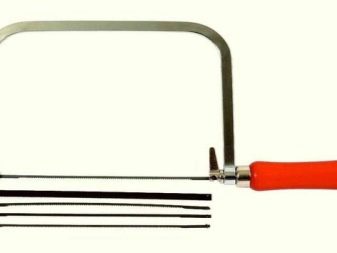

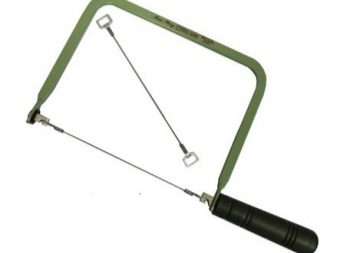

Ручной лобзик, с технической точки зрения, – очень простое устройство. Оно состоит из металлической дуги, между наконечниками которой крепят пилящий инструмент. К одному из концов этой дуги приделывают ручку – за нее мастер держит устройство во время своей работы. Самым главным элементом лобзика является пильное полотно, поскольку от его качества и остроты зависит то, насколько легкой, удобной и эффективной будет работа инструмента.

К большому сожалению, современные пилки вовсе не отличаются достойным качеством, поэтому специалисты рекомендуют отдавать предпочтение импортным, например, очень хорошо зарекомендовали себя изделия шведских производителей.

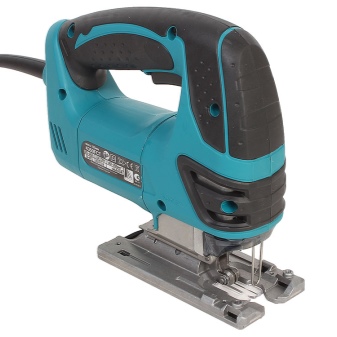

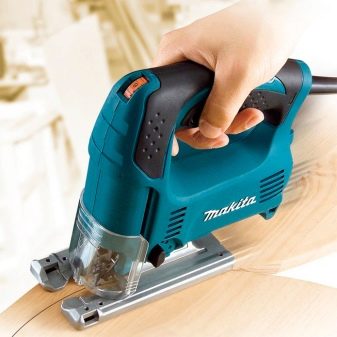

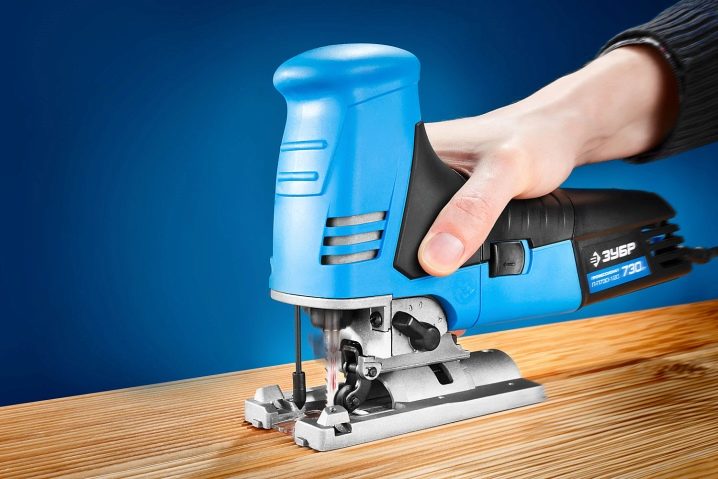

Многие задаются вопросом о том, может ли ручной лобзик полностью заменить электрический. Ответ на это категоричный – нет. И тот и другой инструмент имеет нюансы использования, поэтому в домашней мастерской они должны дополнять, а не взаимоисключать друг друга. Ручным прибором не получится пропилить толстую древесину и плотный металл, но зато его пропил выходит более тонким и гораздо более аккуратными, нежели тот, который получается при работе с электрической модификацией.

Следует отметить, что ручной лобзик стоит намного дешевле электрического, поэтому его рекомендуют приобретать для детей и подростков, которые только оттачивают свои навыки в пилении.

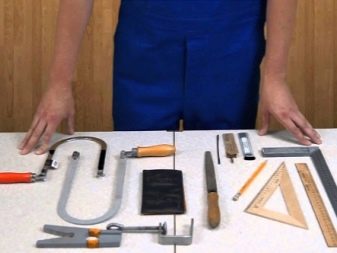

Виды

Ручные лобзики бывают самыми разнообразными: большими и маленькими, детскими, школьными и профессиональными. Существуют модели, предназначенные для распиливания плитки, а также ювелирные варианты.

Все они различаются размерами, а также особенностями пилок. В наши дни производителей лобзиков довольно много, потому инструменты сильно отличаются по ценам, комплектации и, конечно же, качеству. Пилящие полотна могут иметь разные размеры и разную структуру.

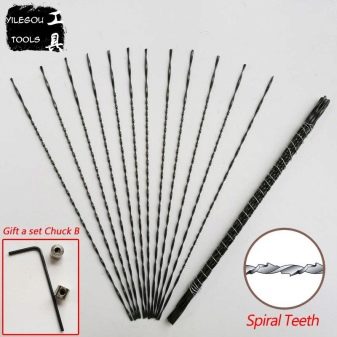

Наиболее распространены пилки с прямым двойным зубом, а также спиральные.

Первый вариант оптимален для создания быстрого и прямого реза.

В большинстве моделей длина таких полотен составляет 13 см, а рабочая поверхность – 8,5 см. Этими приспособлениями можно пилить древесину, фанеру, а также пластик. Спиральные лезвия, в отличие от выпрямленных, характеризуются закрученной формой, поэтому их часто применяют для создания круглых элементов – благодаря своеобразной форме пилка не застрянет в деревянной заготовке.

При проведении декоративного распила требуются особые инструменты, которые позволяют создавать плавные линии и изгибы даже микроскопических размеров. Для таких манипуляций лучше всего использовать ювелирный ручной лобзик – в отличие от более распространенного аналога, используемого при работе с древесиной и прочими листовыми материалами, это приспособление более легкое и компактное.

Как выбрать?

Для того чтобы верно подобрать лобзик ручного типа, нужно обратить внимание на несколько факторов, имеющих важное значение для особенностей эксплуатации инструмента.

  • Форма. Она может быть прямоугольной и остроконечной – каждая из них применяется для проведения определенных типов пиления.
  • Масса инструмента. Работа ручным инструментом обычно довольно кропотливая и продолжительная, потому рука очень быстро устает. Именно поэтому стоит отдавать предпочтение маловесным моделям с эргономичными ручками. Оптимально, если форма рукояти будет анатомической – то есть соответствующей изгибам человеческой ладони (пользоваться ими намного удобнее).

Имейте в виду, что легкие модели в большинстве случаев выпускают за рубежом, отечественные производители все чаще предлагают инструменты, имеющие весьма солидный вес.

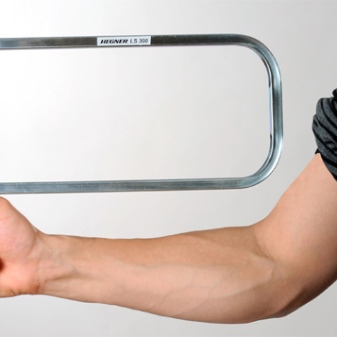

  • Рамы лобзиков бывают алюминиевыми, железными, титановыми либо стальными. Если вам требуется долговечный и крепкий инструмент, то не имеет смысла останавливать свой выбор на лобзиках с алюминиевой рамой, поскольку прочность этого металла невелика. Лучше отдать предпочтение титановым либо стальным вариантам. Они, конечно, стоят на порядок дороже, но способны справиться с большими нагрузками, служат намного дольше, да и сам рабочий процесс гораздо комфортнее.
  • Зажимы инструмента могут быть представлены гайками или же барабанчиками. Второй вариант считается более предпочтительным, так как обуславливает максимально комфортную работу с таким лобзиком – в этом случае не требуются никакие дополнительные приспособления, например, гаечные ключи для замены полотна. Все, что от вас потребуется, – это попросту открутить барабанчик, а потом заменить полотно вручную.
  • Предприятие-изготовитель. Китайские инструменты стоят дешево, но покупать их не стоит, поскольку срок их эксплуатации, как правило, весьма непродолжителен. Профессионалы рекомендуют работать с изделиями всемирно известных брендов Stanley и Intertool, Mastertool, а также Topex. Эти компании давно и прочно утвердились на рынке как производители самых качественных надежных наборов слесарных инструментов.

Как собрать?

После того как вы выбрали материал и нанесли контур узора, необходимо собрать рабочий инструмент. Сделать это нетрудно. Для начала надо затянуть пилку возле рукояти внизу, затем аккуратно продеть свободный конец в специальный паз с противоположной стороны и, немного надавив на ручку, зафиксировать его в нем. Имейте в виду, что и зубья пильной поверхности обязательно должны смотреть вниз, на ручку вашего инструмента.

Многие неопытные пользователи стараются сдавливать рамку как можно сильнее – этого не стоит делать: единственное, чего вы добьетесь таким образом – это поломаете металлическую дугу. Вполне достаточно просто приблизить концы друг к другу на 1-1,5 см. Обычно рукоятку сжимают руками либо упираются инструментом в грудь. Если у вас не хватает силы на то, чтобы затянуть барабанчики руками, можно прибегнуть к использованию пассатижей.

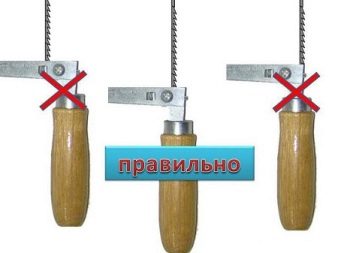

Убедиться в том, что пильное полотно закреплено правильно, очень легко – в этом случае во время выпиливания можно будет услышать высокие звуки, издаваемые вкручивающимися в дерево или пластик зубчиками.

Имейте в виду, что тонкие пилки нередко ломаются – если вы планируете регулярно использовать инструмент, то собирать его вам придется довольно часто. Именно поэтому лучше еще до начала работ научиться проводить сборку, поскольку чем быстрее и легче будет смена пильного полотна – тем проще будет вся работа целом.

Правила работы

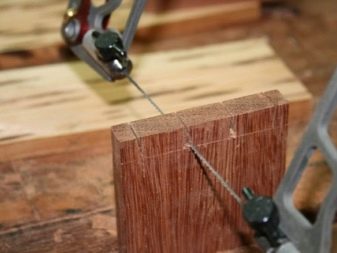

Ручной лобзик имеет принципиальное отличие от привычной ножовки: пила пилит в тот момента, когда мастер толкает ее от себя, а лобзик, напротив, проводит распил, когда инструмент двигается по направлению к работнику. Это связано с тем, что рабочие зубья направлены на рукоятку, а не от нее.

Итак, порядок работы с ручным лобзиком выглядит следующим образом.

  • Для начала нужно сделать заготовку. Если вы уже определились с рисунком, то вы можете смело переводить его на рабочую поверхность – обычно для этого используют копировальную бумагу. Ее прикладывают к заготовке, сверху располагают необходимый узор и при помощи острого карандаша переводят на древесину либо фанеру.
  • После этого заготовку надо хорошо зафиксировать – с этой целью на верстак или любой другой стол при помощи струбцины крепится специальная подставка. На подставку помещают непосредственно заготовку и приступают к основному процессу – выпиливанию. Технология вырезания имеет свои особенности. Профессионалы советуют пилить в сидячем положении, при этом ручка лобзика должна располагаться снизу. Работник двигает руками то вниз, то вверх, при этом стараясь удерживать пилу точно вертикально, в противном случае – заготовку можно попросту повредить. В тех участках, где контур изогнут, желательно вращать саму заготовку, но не лобзик, иначе можно поломать полотно. Если вам необходимо оформить острый угол, то нужно задержаться в одном месте до тех пор, пока пильное полотно не развернется, а потом – продолжать работу.

Иногда возникает необходимость выпиливать фигурку начиная от центра заготовки – в этом случае вам придется использовать ручную дрель, чтобы высверлить небольшое отверстие внутри рисунка и уже от него начинать распил.

Однако постарайтесь делать его не слишком близко к планируемому контуру, иначе на фанере могут образоваться сколы. Затем пилку следует вытащить из инструмента, вставить ровно в отверстие, потом – снова зафиксировать его на инструменте и продолжить свою работу.

  • Выпиленные детали следует обработать до гладкости – обычно для этого используют наждачную бумагу, напильники. При необходимости поверхность покрывают лаком или краской – в этом случае готовое изделие будет выглядеть более стильно, а самое главное – прослужит не один год.

Техника безопасности

Невзирая на всю простоту и кажущуюся безобидность механизма выпиливания, ручной лобзик нередко становится причиной довольно неприятных травм. Однако только в том случае, когда при работе не соблюдались основные требования инструкции по безопасности.

  • В первую очередь, следует убедиться в том, что рукоятка зафиксирована как можно прочнее и не болтается. Это очень важно, потому что если во время работы она неожиданно выскочит с точки крепления, то кисть продолжит движение по инерции и неминуемо наткнется на металлический штырь, что зачастую приводит к довольно серьезным порезам, нередко даже до кости.
  • Если в работе вы используете специальный столик, который носит название «ласточкино гнездо», обязательно убедитесь в том, что он крепко зафиксирован на верстаке.
  • Не опускайте голову слишком близко к обрабатываемой поверхности во время выпиливания – минимально допустимое расстояние между глазами и лобзиком составляет 40 см.
  • Пилка должна быть как можно крепче закреплена в местах фиксации.

Это простые правила, но следование им позволит сохранить в целости ваши ладони и глаза, а кроме того, сделает работу с лобзиком гораздо более комфортной.

В следующем видео вас ждет обзор удобного приспособления для зажима пилок в ручной лобзик.

Ручной лобзик по дереву (как выглядит и где используется)


В настоящее время существует множество специализированных инструментов для распила древесины и других материалов схожей плотности. Каждый тип устройств имеет свои особенности, и предназначается для определенного типа работ. К примеру: бензопила отлично распилит ствол дерева, циркулярка сделает ровный, неглубокий разрез, а лобзик сможет выпилить сложнейшую фигурную форму, даже внутри заготовки. Именно о последнем инструменте, мы и расскажем в данной статье. В последующем тесте, мы подробно объясним, что такое ручной лобзик, как выбрать подобный инструмент оптимального качества и покажем, как его правильно использовать.

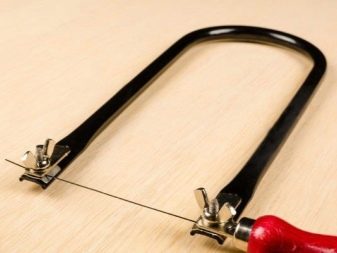

Как выглядит ручной лобзик

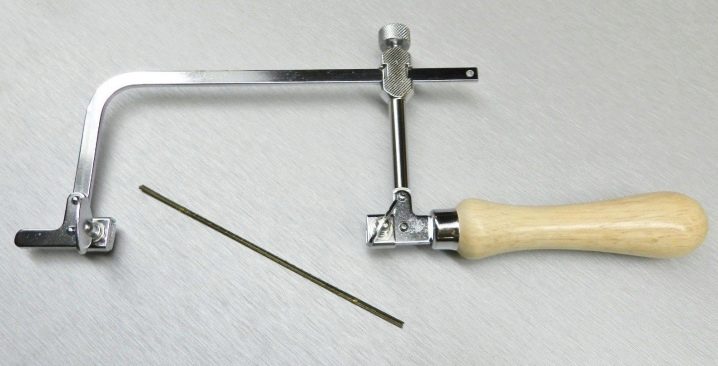

Конструкция устройства предельно проста и включает в себя ручку и дугообразную рамку с зажимами и винтами. Расходным элементом ручного лобзика, является миниатюрная пилка, длина которой может достигать 130 мм. Для более четкого представления, как выглядит лобзик, мы добавили несколько изображений, наглядно демонстрирующих внешний вид этого устройства.
Сборка инструмента осуществляется следующим образом. Пильное полотно (обязательно зубьями вниз), фиксируется у ручки инструмента. Далее, помещаем верхнюю часть пилки в противоположный паз и зажимаем при помощи крепежных элементов. При этом, рамку слегка сжимают рукой, чтобы после фиксации, полотно было натянуто. Если инструмент собран правильно, при его работе, должно раздаваться характерное высокое звучание. При недостаточном натяжении, пилки будут очень быстро рваться. Установка пильного полотна в ручной лобзик
Чтобы максимально подробно продемонстрировать, как собирают ручной лобзик, фото недостаточно, и мы добавили наглядный видеоролик.


Выбор инструмента

В настоящее время на рынке представлено колоссальное множество моделей инструментов. Цены некоторых могут приятно удивлять, но качество товара не всегда соответствует ожиданиям. Ниже мы расскажем о нескольких основных моментах, которые помогут Вам выбрать лучший лобзик по соотношению цена качество.
Есть несколько факторов, от которых будет зависеть долговечность лобзика и удобство от его использования. Главным является материал изготовления рамки. Металл должен быть прочный, с трудом поддающийся даже небольшому сгибанию. Алюминиевые рамки имеют небольшой вес, но прочность их минимальна. Наилучшим материалом для рамки будет титан или сталь. Прежде чем отдавать за инструмент свои деньги, попробуйте сжать рамку в месте крепления пилки. Если стороны сходятся практически без усилий – это барахло, и работать им будет невыносимо сложно. Ещё рамка может быть трубчатой или плоской. Старайтесь отдавать предпочтение второму варианту, но только после вышеописанной проверки на упругость. Ручной лобзик с плоской рамкойРучной лобзик с трубчатой рамкой
Обычный лобзик может иметь деревянную или пластиковую рукоятку. Инструмент с деревянной ручкой более надежен, так как пластиковые порой вылетают из паза и могут нанести серьезную травму во время работы. Стоит ли говорить, что держать инструмент должно быть удобно, поэтому выбирать следует по руке. Ручной лобзик с деревянной ручкойРучной лобзик с пластиковой ручкой
Элементы крепления пильного полотна должны удобно затягиваться. Барашки с маленькими ушками сложно ухватить и зафиксировать с достаточной силой, поэтому приходиться прибегать к помощи пассатижей или подручных предметов, что очень неудобно и повышает риск сорвать резьбу. Крепеж должен затягиваться удобно, голыми руками, без использования подручных средств. Барашки для фиксации пильного полотна в ручном лобзике
Соблюдая вышеприведенные советы, Вы легко сможете приобрести лучший лобзик для дома или школы. Для более четкого понимания сути выбора инструмента, рекомендуем посмотреть приведенный ниже видеоролик.


Работа ручным лобзиком


Процесс выпиливания лобзиком можно сравнить с медитацией, когда Ваш разум полностью сосредоточен на одном деле и практически не отвлекается на окружающие события. При правильной организации рабочего места, это творческое занятие, может оказывать по-настоящему релаксирующий эффект. Главное, чтобы работать было комфортно, а пильное полотно не лопалось слишком быстро. Ниже, мы расскажем, как сделать выпиливание лобзиком более удобным и эффективным.
В первую очередь следует подготовить поверхность для выпиливания. Наиболее удобным для такой работы, является приспособление под названием “ласточкин хвост”, которое представляет собой обычную прямоугольную доску с вырезом клиновидной формы (фото ниже). Подобное устройство можно легко изготовить своими руками или же купить уже готовое. Можно и вовсе обойтись без специальной подставки и просто закрепить распиливаемый материал струбциной к столу. Минус подобного метода, заключается в невозможности вращать заготовку во время работы, что существенно осложняет процесс. Ласточкин хвост для выпиливания ручным лобзикомРазмеры "ласточкиного хвоста"
Выпиливание ручным лобзиком (особенно фигурное) наиболее гладко идет по фанере, толщиной от 2-х до 8 мм. Рисунок можно нанести от руки или распечатать на бумаге и приклеить двухсторонним скотчем к поверхности заготовки. Если выпиливаемый контур находиться внутри фанеры, то следует просверлить касательно его небольшое отверстие, продеть в него пилку и зафиксировать в лобзике. Выпиливание ручным лобзиком изнутри
Во время работы ручным лобзиком, держать его необходимо прямо, чтобы пилка располагалась перпендикулярно поверхности обрабатываемого материала. В случае постоянного перекоса, пилки будут очень быстро рваться и толку от такой работы будет мало. Прилагаемое давление при пилении должно быть минимальным. Лобзик должен опускаться практически под силой собственного веса. Важно помнить, что вгрызание в материал происходит во время движения вниз, а с подъемом инструмента выбрасываются опилки. Расстояние от лобзика до глаз должно быть около 40 см.

Для более четкого понимания процесса выпиливания ручным лобзиком, рекомендуем посмотреть следующее видео.

Сохраните эту страницу в своей соц. сети и вернитесь к ней в удобное время.

Ручной лобзик по дереву — фото, видео, применение

Ручной лобзик по дереву используется для реализации столярных и строительных работ. Им можно пилить не только дерево, но и фанеру, листы ДВП, пенопласт и даже пластик. Этот инструмент пригодится как профессиональному столяру, так и жителю частного дома. Часто люди пользуются ручным лобзиком за осуществления заготовки дров, для распила стволов деревьев. Лобзиком можно сделать продольный распил, а также фигурные линии.

Что такое лобзик по дереву?

Лобзик появился во время развития накладной резьбы из тонких пластин драгоценных сортов древесины, которая позже получила название интарсия. Лучковые пилы уже были известны человечеству, и по аналогии с ними был создан лобзик – пилка, натягиваемая в деревянную рамку. Пилки для лобзика являются пил по дереву, однако габариты их довольно быстро уменьшили, а количество зубцов увеличено.

Ручной лобзик – это весьма востребованное устройство. Невзирая на имеющиеся недостатки, которые связаны с низким уровнем продуктивности, а также невозможностью решать большое количество возлагаемых на него задач, к примеру, пиление толстой древесины, точный распил и подгонка краев, прямой рез, этот инструмент и сегодня очень популярен. Наверно главная причина популярности заключается в низкой стоимости. Сегодня примерно за 2-3 доллара можно приобрести неплохой ручной лобзик, а за 6-7 долларов — профессиональный инструмент.

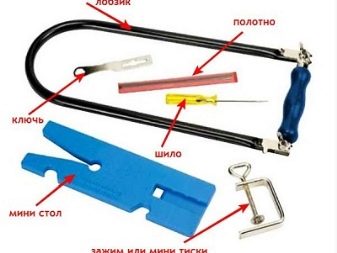

Конструкция всех ручных лобзиков схожа. Главными составляющими частями являются:

  • деревянная рукоятка
  • зажим пилы
  • металлический корпус
  • пилка.

Несколько фото лобзика по дереву представлено ниже.

Есть два главных типа полотна, которые различаются своей формой и расположением зубцов:

  • полотно с прямым двойным зубом. При помощи такого полотна можно осуществить прямой рез в короткие сроки. Длина его достигает 130 мм, при этом рабочая длина — примерно 85 мм. Отлично справляется с пилением, как дерева, так и пластмассы
  • спиральный. Отличается закрученной формой и идеально подходит для создания разнообразных кругов и извилистых линий.

Как совершить правильный выбор?

Чтобы сделать правильный выбор и приобрести ручной лобзик для дерева, вам нужно внимательно присмотреться к нескольким вещам. Первое, обратить внимание на форму инструмента. Например, прямоугольный лобзик подходит для одних целей, а остроконечный – для других.

Также немаловажным является вес инструмента. Работа ручным лобзиком – дело долгое и трепетное, рука быстро устает. По этой причине стоит выбирать легкие и удобные ручные лобзики, имеющие анатомические ручки (по форме руки). Примечательно, что легкие устройства выпускают зарубежные компании, а российские ставят на качество, а значит, они имеют солидный вес.

Лобзики имеют различную раму. Она может быть выполнена из алюминия, железа, стали и титана. Если вам нужен прочный инструмент, то не стоит покупать устройства алюминиевой рамой, потому что прочность алюминия довольно низкая. Стальной или титановой вариант, конечно более дорогой, однако вы получите высокопрочное изделие, да и в процессе распила пильное полотно не будет «скакать».

Обратите внимание и на зажимы лобзика. Они бывают разными:

  • барабанчики
  • гайки.

Барабанчики будут предпочтительнее, потому что они гарантируют более комфортную работу с инструментом. Вам не придется брать с собой набор гаечных ключей для реализации смены полотна. Вам нужно будет лишь открутить барабанчик и заменить полотно собственноручно, не пользуясь прочими инструментами.

Немаловажную роль играет и фирма-производитель. Не стоит приобретать китайские ручные лобзики – они не внушают доверия, а период их эксплуатации очень краток. Из производителей с мировым именем стоит выделить Stanley и Intertool, а также Mastertool и Topex. Такие фирмы выпускают не только лобзики, но и линейку прочих строительных и столярных инструментов.

Ручной лобзик идеально подходит для работы с тонкими досками, а также для создания небольших деревянных поделок. Однако для пиления заготовок, толщина которых достигает 40-50 мм, такое устройство не подойдет.

Работа лобзиком по дереву

Технология выполнения работ с ручным лобзиком не отличается сложностью, но довольно важными являются подготовительные работы, именно от них зависит качество конечного продукта. Первым делом закрепляем полотно в лобзике. Для этого нужно отвинтить зажимы, расположенные внизу и вверху. В эти зажимы нужно вставить пилку с зубчиками, повернутыми вниз от лобзика, и закрутить зажимы.

В качестве опоры подойдет специальный столик, свободно крепящийся струбциной сверху рабочего стола. Закрепить их нужно таким образом, чтобы паз и отверстие столика выступали над рабочей зоной. Выпиливаемую деталь нужно уложить над отверстием, а в само отверстие ввести пилу. В самом конце работы полученный предмет нужно обязательно обработать наждачной бумагой.

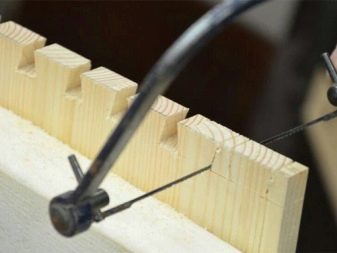

Мастера выделяют три главных типа работы с лобзиком:

  • распил по кривой. Лобзик нужно взять в одну руку, пилку поместить на кромку разметки. Двигать лобзик нужно вверх-вниз. В самом начале работы нужно немного надавить на инструмент, однако не перестараться иначе можно его сломать. При работе необходимо контролировать разметку и поворачивать устройство в нужные стороны
  • распил выреза. Если нужно сделать вырез внутри заготовки, нужно просверлить отверстие сечением 0,6 мм, вставить в него полотно и закрепить зажимами. После этого работа ведется обычным способом
  • создание прямых линий.

Как работает лобзик по дереву? Видео представлено ниже.

Рекомендации по работе с ручным лобзиком

Мастера, давно занимающиеся резьбой по дереву с применением ручного лобзика, рекомендуют:

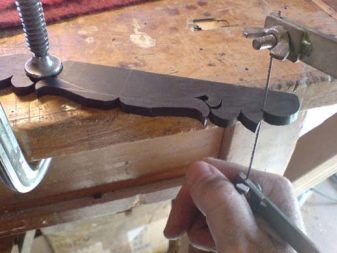

  • прежде всего, прочно закрепить заготовку при помощи тисков, чтобы она была абсолютно неподвижна
  • во время распила нужно постараться не давить на заготовку. Если давить слишком сильно пилка сломается, а листовой материал лопнет и будет не пригоден для второй попытки. В тоже время и слишком мягкое надавливание станет причиной плохого качества конечного продукта. По этой причине нужно постараться наращивать давление равномерно от одного края к другому, все время разворачивая деталь, чтобы выпиливание происходило плавно
  • определиться с одним направлением пилки. Если вы только начали работать с этим инструментом, то вам не стоит поворачивать пилку, потому что есть возможность повреждения детали, и самой пилочки. Когда рука немного освоится, то можно немного развернуть ручку. Однако следите за тем, чтобы угол поворота не превышал 15 градусов
  • при распиле заготовки вдоль и поперек, нужно встать и работать плавными движениями сверху вниз. При горизонтальном пилении возникают перекосы детали
  • при такой форме заготовки, когда пилка часто упирается край детали и застревает там, стоит повернуть штифтовые тиски, находящиеся сбоку, и снизить силу нажима на пилку
  • во время создания выреза конкретной формы внутри заготовки, чтобы не повредить края нужно с помощью электрической дрели просверлить в намеченной точке отверстие, чтобы туда можно было вставить пилку. После этого пилку нужно снять с инструмента и вставить в отверстие, далее снова закрепить лобзик. После этого можно смело создавать вырез
  • чтобы избежать выскакивания пилки из зажимов, нужно периодически фиксировать ее с помощью поворота ручки. Однако не перестарайтесь, иначе она сломается. Если при натяжении вы чувствуете, что пилочка прочно закреплена и ручка трудно вращается, то вы сделали все правильно
  • при простом пилении древесины по прямой нужно выбрать максимальное натяжение пилки на ручке инструмента. Но для строгания заготовки выбирайте натяжение поменьше
  • при создании сложных рисунков, нужно на заготовке нарисовать эскиз, чтобы не допустить ошибок и создать максимально красивый предмет.

Стол для лобзика своими руками (3 приспособления для выпиливания)

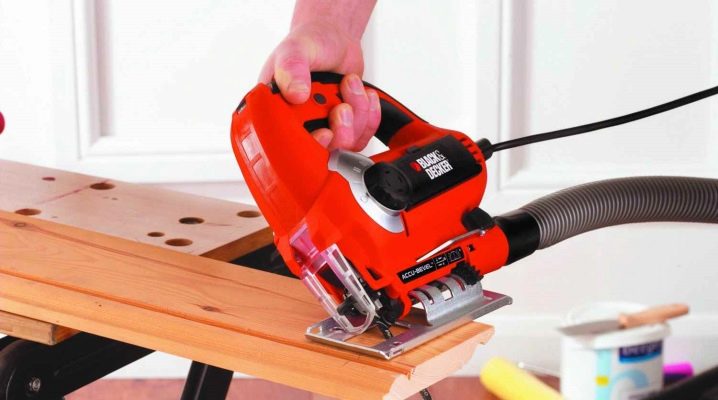

Компактный и относительно мобильный инструмент для распила, заслужил репутацию практичного устройства, используемого по всему миру. Универсальный лобзик, способен выполнять прямые и фигурные пропилы, в том числе и под углом. Обладающее внушительными возможностями, данное устройство могло бы стать лидером по многоцелевому применению. К сожалению, определенные особенности конструкции, сделали его в большей степени узконаправленным инструментом, но хорошим потенциалом.

Из минусов работы электролобзиком, можно выделить достаточно неудобное проведение точного, прямолинейного распила. Основной причиной этого недостатка, служит тонкое пильное полотно, легко меняющее свое направление во время пиления. Вторая причина кроется в самой конструкции, которая со временем расшатывается и заметно снижает ровность реза. К счастью, данные изъяны, могут быть проигнорированы при наличии специальных приспособлений для лобзика, которые можно сделать своими руками. Далее, мы расскажем, как изготовить специальный стол и упор для максимального точного пиления своим инструментом.

Стол для электролобзика

Чтобы работа лобзиком была более комфортной, а линия реза выходила ровнее, многочисленные умельцы объединяют его с небольшой подставкой, превращая данный симбиоз в удобный мини-верстак. Устанавливается лобзик в стол с нижней стороны, таким образом, чтобы пилка была направлена вверх, проходя через специально-подготовленное отверстие. Пусковая кнопка инструмента фиксируется, и оператор спокойно распиливает заготовку, контролируя её двумя руками. Данное приспособление позволяет пилить более точно и отлично подходит для удобной работы с большими объемами материала.
Изготовить элементарный стол для лобзика своими руками достаточно просто, как для опытного мастера, так и для новичка. Для сборки подойдут любые более-менее подходящие материалы, с которыми Вы сможете работать. Если в наличии только пила и шуруповерт, делайте из ДСП или толстой фанеры. Владельцы болгарок и сварочных аппаратов, могут позволить себе сделать мини-верстак из металлических листов и трубок. Подобное приспособление можно изготовить даже из пластика, если есть способ надежной фиксации данного материала. В качестве наглядного примера, мы приведем руководство по сборке небольшого столика из толстой фанеры. Простой самодельный стол для электролобзика из фанеры
Чтобы собрать простой стол для электролобзика своими руками, чертежи в основном не требуются, так как размеры подобного изделия каждый выбирает для себя индивидуально. В качестве наглядного примера, мы приведем фото достаточно миниатюрного короба с указанием размеров всех его сторон. Основываясь на этих данных, вы сможете прикинуть и подобрать оптимальное соотношение сторон для своего будущего изделия. Размеры стола
Соединение деталей производиться при помощи обычных саморезов, вкручиваемых в грани стенок столешницы. Если используемый материал не имеет лакированного покрытия, для усиления фиксации, можно использовать клей ПВА. Такая конструкция будет прочнее, но разобрать её уже не выйдет. Задняя панель стола для электролобзика с отверстиями для пылесборника и кабеля питания
Совет. Перед прикручиванием готовой поверхности к основанию, следует заранее отметить и просверлить в ней отверстие под пилку. Далее, с противоположной стороны приложить подошву лобзика, сделать отметки в её пазах для фиксации, после чего просверлить. Подобные манипуляции удобнее производить на чистой поверхности, которую останется только прикрутить к стенкам.
В качестве основы, можно использовать верстак или другой, более-менее подходящий предмет мебели. Автор следующего видеоролика, изготовил стол для работы с электролобзиком из старой тумбочки, установив в неё выключатель и пылеотвод.

Приспособление для лобзика

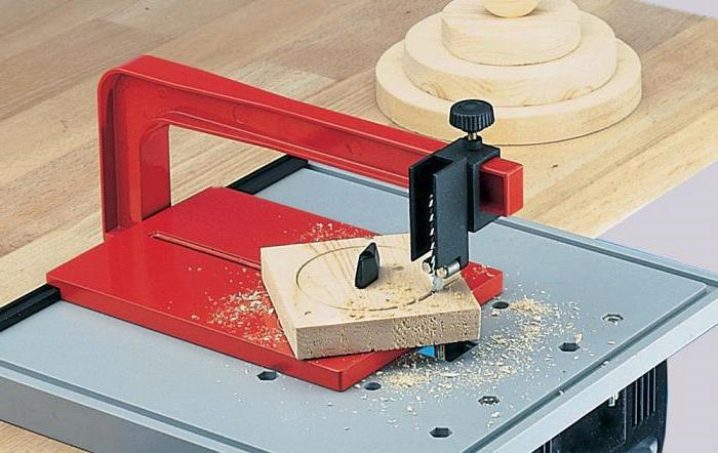

Установка лобзика в стол, значительно облегчает процесс пиления тонких материалов, но точность реза падает, когда дело доходит до толстых брусков. В связи с гибкой структурой пильного полотна, при его поворотах в большом деревянном массиве, конец пилки изгибается и отстает от центральной части. Получить точный 90-градусный угол в таком случае не выйдет. По крайней мере, без специального приспособления для электролобзика, придерживающего пилку строго перпендикулярно поверхности. Задняя панель стола для электролобзика с отверстиями для пылесборника и кабеля питания
Чтобы пилить материал толщиной более 3 см, не опасаясь за скошенные грани, достаточно приспособить к своему мини-станку нехитрое устройство. Суть работы элемента, заключается в фиксации конца пилки между двух свободно вращающихся роликов. Для изготовления подобного приспособления для лобзика своими руками, понадобятся следующие материалы:
  • Кронштейн для крепления металлических конструкций (как на фото)
  • Пара подшипников: радиусом 11 мм
  • Брусок: 600x40x40
  • Квадрат толстой фанеры или ДСП: 100×100
  • Крепежный уголок: 2 шт
  • Болты с шайбами и гайками для крепления к столу и установки кронштейна: 5 шт
  • Винты с шайбами и гайками для фиксации подшипников: 2 шт
  • Клей для дерева
По инструментам:
  • Дрель с набором сверл по дереву и металлу
  • Пила

Первым делом обрисуем главные нюансы в изготовлении самого упора пилки. Для этого понадобиться подходящий металлический кронштейн, как на фото ниже. Найти такой можно в специализированном магазине крепежей или попытать счастье на ближайшем строительном рынке. Если поиски не увенчались успехом, этот элемент можно заменить любой Г-образной металлической пластиной, в которую можно будет упереть ребро пильного полотна. Основные компоненты для сборки упора пилки электролобзика
Отмеряем и просверливаем 2 отверстия для винтов подшипников. Их расположение должно быть равноудаленным друг от друга, на расстоянии, равном толщине пилки электролобзика. Основные компоненты для сборки упора пилки электролобзикаГотовый упор пильного полотна с обрезанным концом
Закончив с конструированием упора, переходим к сборке и установке рычага. Для это делаем 2 отрезка бруса необходимой длинны, и соединяем их под углом 90° при помощи клея ПВА и металлических уголков. Полученную конструкцию объединяем с подшипниковой направляющей и прижимаем к боковой стенке стола пластиной на 4-х винтах. Подобная техника крепления, позволяет изменять высоту рычага, для работы с массивными материалами.Крепление рычага к левой стенке столаГотовая конструкция стола с упором
На этом, руководство по сборке столика для лобзика с держателем для пилки считается завершенным. Собранное приспособление, представляет собой аккуратный и очень компактный мини-верстак для удобного распила материалов различной толщины. Надеемся, что изделие автора, станет для Вас наглядным образчиком или хотя бы подкинет пару идей для сборки собственного стола. Готовая конструкция стола с упоромМодернизированный рычаг для поперечного распила длинных реек

Столик для выпиливания лобзиком

Такой многогранный инструмент как лобик, имеет несколько разновидностей, самым простым из которых, является ручной тип устройства. Этот элементарный инструмент, не обремененный электроприводом и сложными узлами, предназначается для аккуратного фигурного распила заготовок небольшой толщины. Скорость работы, зависит от физических показателей и удобства рабочего места. Чтобы облегчить процесс выпиливания, рекомендуется соорудить специальный выпиловочный столик для лобзика, чертеж которого расположен ниже. Это простое приспособление сэкономит силы и в разы повысит эффективность работы. Выпиловочный столик для ручного лобзика (Вариант 1)Выпиловочный столик для ручного лобзика (Вариант 2)
Собрать столик для лобзика можно из самых разных материалов: фанеры, ДСП, дерева, ламината, металла и даже пластика. Если в наличии нет совершенно ничего подходящего, и нужный отрезок необходимо приобрести, то в данном случае, самой легкодоступной и удобной в обработке будет фанера. Для изготовления полноценного изделия потребуются следующие компоненты:
  • Фанера (или что-то подобное): 260x200x10
  • Струбцина
  • Саморезы с потайной головкой: 4 шт
По инструментам:
  • Пила (ножовка или лобзик)
  • Дрель или шуруповерт с набором сверл
  • Линейка
  • Наждачная бумага или напильник
Процесс изготовления выпиловочного столика предельно прост. Переносим контуры изделия с чертежа на заготовку и выпиливаем 2 главные части, как на фото ниже. Здесь главное учесть толщину верхней части Вашей струбцины, чтобы она не выпирала. При необходимости, поверхность можно нарастить, выпилив ещё один верхний элемент. Выпиловочный столик для ручного лобзика (Вариант 2)
Наиболее подходящие струбцины для фиксации выпиловочного столика
Подготовленные части соединяются саморезами или склеиваются в единую, монолитную конструкцию. Края зачищаются напильником или наждачной бумагой и готовое устройство крепиться к столу. Наиболее подходящие струбцины для фиксации выпиловочного столика
Существует довольно много альтернативных вариантов изготовления подобных приспособлений, отличающихся размерами и способами крепления. Одна из таких, достаточно интересных конструкций, демонстрируется в следующем видеоролике.

Сохраните эту страницу в своей соц. сети и вернитесь к ней в удобное время.

Ручной лобзик по дереву и металлу, виды и классификация пилок

Для распила заготовок, выпиливания сложных форм и поделок из фанеры используется ручной лобзик. Инструмент позволяет работать и внутри заготовки. Несмотря на низкую производительность данного инструмента, его использование обеспечивает гладкий срез. Другими достоинствами является безопасность и возможность замены полотна.

Виды ручного инструмента

Инструмент состоит из 3 элементов: ручка, рамка и пилка. При выборе лобзика учитывается материал рамки и рукоятки, вес изделия, качество крепления элементов, тип полотна и особенности конструкции.

По дереву

Для комфортной работы по дереву необходимо обращать внимание на следующее:

  1. Нужно выбрать правильную форму рамки, соответствующую поставленной задаче. Например, может использоваться прямоугольная или остроконечная форма инструмента.
  2. Лобзик по дереву должен иметь небольшой вес. При кропотливом выпиливании легкий инструмент позволит снизить напряжение и усталость рук. Следует выбирать инструменты с анатомической рукояткой. Такие модели чаще встречаются в ассортименте зарубежных производителей.
  3. Важную роль играет прочность рамы. Рекомендуется отдавать предпочтение титановым или стальным лобзикам. Полотно из алюминия не обладает высокой прочностью, при контакте с материалом будет менять положение.

Комфортное использование зависит от исполнения зажимов. При выборе между гайками и барабанчиками лучше сделать предпочтение в пользу последнего варианта. В этом случае для смены полотна не нужно будет использовать гаечные ключи, т.к. данные зажимы легко откручиваются.

Ручные лобзик по дереву и металлу, виды и классификация полотен, а так же советы в использовании

По металлу

Ручной инструмент справляется с металлическими элементами до 1 см толщиной. Скорость распила ниже, чем при работе с деревом. Выбирать следует инструмент с полотном из высокопрочного материала. Пилки по металлу изготавливаются из закаленной высокоуглеродистой стали. Наиболее эффективна работа с мелким зубом.

Ручные лобзик по дереву и металлу, виды и классификация полотен, а так же советы в использовании

Ювелирный

При выполнении декоративного распила используется ювелирный лобзик, который позволит сделать мелкие линии и изгибы. Он отличается от стандартных моделей своей легкостью и небольшим размером. В данном варианте рамка является раздвижной, имеет зажимное соединение. Такая конструкция обеспечивает сильное натягивание полотен.

В ювелирных работах, декоративной резьбе по дереву лобзиком используются тонкие пилки, которые часто рвутся. Благодаря особенностям строения инструмента более длинный обломок вставляется в инструмент для продолжения работы.

Для дополнительного резьбового натяжения в некоторых моделях рамка расположена в противоположном от ручки направлении.

Ручные лобзик по дереву и металлу, виды и классификация полотен, а так же советы в использовании

Критерии выбора

Металл должен обладать прочностью, с трудом поддаваться сгибанию. Деревянные ручки более надежны, чем пластиковые. Последние могут вылетать из паза, что может стать причиной травмы. Затягивание крепежа должно быть легким, без необходимости применения дополнительных инструментов. Барашки с небольшими ушками усложняют работу, т.к. ухватить их и зафиксировать трудно.

Важным моментом является выбор производителя. Изделия китайского производства недолговечны. Рекомендуется выбирать продукцию проверенных фирм. К ним относятся Stanley, Intertool, Mastertool и Topex.

От правильного выбора зависит долговечность инструмента и удобство использования.

У всех производителей лобзиков указан параметр TPI «Tooth Pro Inch» (количество зубьев на дюйм). Чем выше показатель, тем аккуратнее и ровнее срез. Однако процесс выпиливания занимает больше времени. Также следует выбирать лобзик с учетом развода зубьев. Данный параметр влияет на легкость распила и ход инструмента в материале.

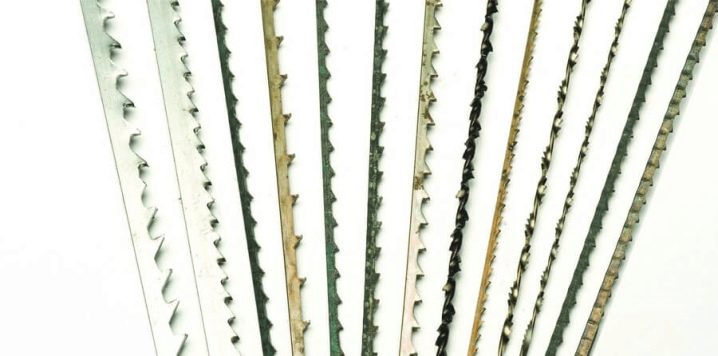

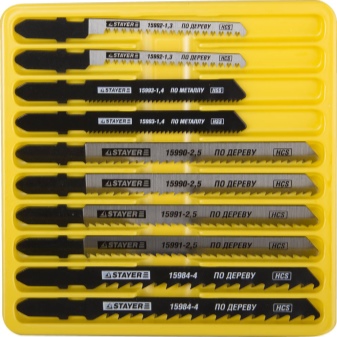

Классификация и виды пилок

Средняя длина полотна у ручных пилок составляет 13 см. Встречаются варианты 15 см и 16 см. Классифицируют пилящие полотна следующим образом:

  • Для чернового или чистового выпиливания. Они отличаются скоростью реза и качеством результата.
  • Плоские и витые пилки.

Форма зубьев зависит от толщины полотна. Классифицируются от 0 (для выпиливания тонкой заготовки) до 12 (пропил материала толщиной 15-20 мм).

Ручные лобзик по дереву и металлу, виды и классификация полотен, а так же советы в использовании

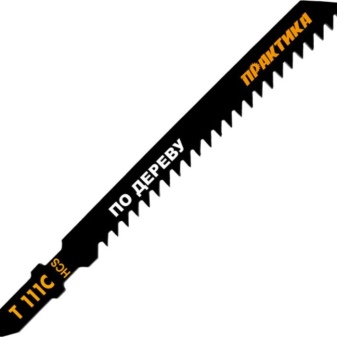

Зубья отличаются шагом и углом наклона. Полотна для ручного инструмента могут отличаться расположением зубцов:

  1. Стандартные. Изделия с равноудаленными зубьями, используются для грубого распила. Применяются данные пилы для лобзика по дереву при простом срезе.
  2. Для деликатных работ, требующих высокой аккуратности, подходят варианты с двойными зубьями. Скорость работы низкая, но качество распила высокое. Оставляют небольшое количество опилок и слабо греются.
  3. Полотна с пропущенным зубом незначительно снижают качество, но увеличивают скорость работы. Практически не перегреваются, отводят опилки и редко застревают. Используются для фигурного и прямого распила.
  4. Изделия с реверсивным зубом необходимы для распила без образования сколов с нижней стороны. Применяются в ювелирных работах.
  5. Варианты со спиральным зубом используются для фигурного выпиливания. Дают возможность резко менять направление выпиливания, но сложны в использовании.

Ручные лобзик по дереву и металлу, виды и классификация полотен, а так же советы в использовании

Для ручного выпиливания следует выбирать бесштифтовые полотна с плоскими концами. Они подходят для крепления в зажимах лобзика. При создании узоров их можно продевать в тонкие отверстия.

Как вставить пилку в ручной лобзик?

Неверное расположение полотна в местах крепления может осложнить процесс выпиливания. Концы пилки должны зажиматься на 1 или 2 мм перед винтом. Зажимание хвостов с краю или за винтом не обеспечит качественного сцепления. Зубья должны быть направлены в сторону ручки. Процесс сборки выглядит следующим образом:

  • Край полотна фиксируется у рукоятки.
  • Затем с небольшим усилием сжимаются края дуги, фиксируется противоположный край полотна у другого крепления. На инструмент можно надавить грудью или упереть в край рабочего стола.
  • Пилка вставляется в пазы, одновременно другой рукой затягивается барашковое крепление.
  • Рекомендуется использовать пассатижи, если из-за размера креплений не удается ручная фиксация.

Для лобзика с трубчатой дугой способ натяжения пильного полотна выглядит иначе. Используется приспособление, являющееся частью столика для выпиливания. Это 2 паза круглой формы на боковой части доски. Лобзик нужно установить в прорези, зажимами затянуть пилку.

Рекомендации по работе с ручным лобзиков

Для обеспечения комфортной работы и безопасности необходимо следовать следующим рекомендациям:

  1. Нужно обеспечить неподвижность заготовки. Материал плотно фиксируется с помощью тисков.
  2. В момент распила нельзя давить на заготовку. При сильном давлении пилка сломается, а материал может лопнуть и стать непригодным.
  3. Недостаточное давление на заготовку отразится на качестве работы. Рекомендуется наращивать давление постепенно от края к краю и разворачивать деталь.
  4. Необходимо определить направление пилки. При повороте больше 15° существует риск повреждения материала и самой пилки.
  5. При горизонтальном распиле изделие перекашивается. При необходимости распила вдоль и поперек движения всегда направлены сверху вниз в плавном темпе.
  6. Если из-за особенностей формы заготовки полотно упирается и застревает в ее краях, необходимо уменьшить нажим и повернуть штифтовые тиски по сторонам.
  7. При необходимости выпиливания внутри заготовки сначала дрелью просверливается отверстие. Затем в него вставляется полотно, снятое с лобзика. После этого пилка снова крепится к инструменту.
  8. Чтобы предотвратить выскакивание пилки из зажимов, периодически ее нужно фиксировать поворотом ручки. Важно не переусердствовать, иначе полотно может сломаться. При натяжении должна ощущаться прочность крепления пилки, а ручка — плохо вращаться.
  9. Для строгания заготовки достаточно легкого напряжения, а для прямого спила устанавливается максимальное напряжение на ручке.

Ручные лобзик по дереву и металлу, виды и классификация полотен, а так же советы в использовании

Для аккуратного результата работы и создания сложного рисунка рекомендуется предварительно наносить на заготовку эскиз. Это поможет избежать ошибки, порчи материала и позволит вырезать своими руками красивые и ровные изделия.

ручные и электрические лобзики для фигурной резьбы. Как пользоваться электролобзиком?

Мужчины, которые, как говорится, «с руками», знают наверняка, что в строительных и в столярных работах не обойтись без такого инструмента, как лобзик по дереву, с помощью которого можно не только распилить практически любой материал (фанеру, пластик, пенопласт, листы ДВП, металл), но и сделать декоративные распилы.

Несмотря на развитие электроники в наше время, ручной лобзик по дереву пользуется до сих пор огромным спросом, что объясняется компактностью и многофункциональностью прибора, имеющего при этом довольно низкую цену.

Конструкция

Ручные лобзики по дереву выглядят, в большинстве своем, одинаково: это изготовленный в виде буквы П инструмент с деревянной ручкой на металлическом основании. К основанию, берущему свое начало от ручки, с помощью специальных зажимов (они могут быть представлены гайками или же специальными барабанчиками) вставляется пилка, которая может быть в двух вариациях.

  • С прямыми двойными зубьями. За счет ее длины 130 мм, где 85 мм отводится на рабочую длину, можно довольно быстро распилить не только дерево, но и пластмассу.
  • Со спиральными зубьями. Подобные пилы характеризуются округлой формой, что является идеальным вариантом для выпиливания кругов и извилистых линий.

П-образная форма способствует тому, что довольно тонкая пилка фиксируется равномерно, исключая вероятность ее искривления и перелома во время эксплуатации. Кроме того, благодаря форме ручной лобзик во время эксплуатации удерживает свое равновесие, что значительно упрощает работу с ним.

Что касается формы самой насадки (пилы), то она может быть остроконечной или же прямоугольной. Остроконечные – идеальный вариант для распила прямых линий, а прямоугольные – для округлых форм.

Разновидности

С развитием технологий в наши дни лобзики по дереву значительно видоизменились и представлены сегодня широкой линейкой от ручных до механических. Что касается последних, то они представлены многочисленными видами электролобзиков, которые дифференцируются на любительские и профессиональные.

  • Особым спросом среди потребителей пользуются электролобзики, которые разнятся возможностью распиливать разную толщину материала. Электролобзик, предназначенный для любительских работ, распиливает дерево, толщина которого не превышает 70 мм, а профессиональные модели могут распилить материал толщиной около 135 мм. Такие модели характеризуются легкостью самого аппарата и простотой использования. С их помощью можно распилить не только древесину, но и керамику. Для удобства в использовании предусмотрены модели, которые бывают работающими как от сети, так и от аккумулятора.
  • Для людей, занимающихся строительством или резьбой по дереву серьезно, рекомендуется обратить внимание на настольные стационарные (непереносные) модели лобзиков, характеризующиеся высокой мощностью, быстротой распила и удобством в использовании. Модели наделены специальным патрубком, сдувающим появляющиеся во время работы опилки, и определенной направляющей для точной резьбы. Что касается направляющей распила, то определенным спросом пользуются лобзики с лазерной направляющей, длина которой достигает 25 сантиметров. Необходимо отметить, что лазерной направляющей наделены не только большие напольные модели, но и любительские электролобзики.

Справедливости ради отметим, что судя по отзывам пользователей, зачастую лазерная направляющая в моделях любительских электролобзиков – лишний элемент, который в отдельных случаях способствует кривому, искаженному распилу.

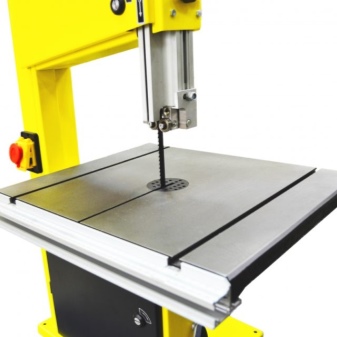

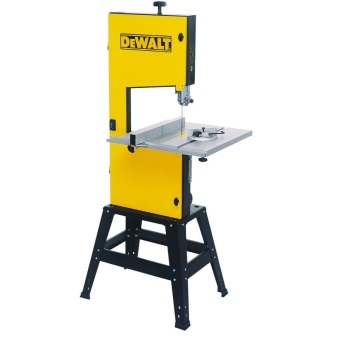

  • Для распила габаритных материалов в больших количествах целесообразно использование ленточного лобзика (циркулярные пилы), который представлен массивным станком, что в считаные минуты превратит материал в рейки, бруски и другое.
  • Для работы с декоративным художественным выпиливанием, характеризующимся мелкими деталями или же фигурами, были разработаны ручные так называемые ювелирные лобзики, которые получили свое название благодаря возможности выполнять тонкие (ювелирные работы). Лобзику присущи миниатюрные формы, позволяющие выполнять работы даже под микроскопом. Используются они непосредственно для художественно-столярных работ.

Как выбрать?

Прежде чем отправиться в магазин за покупкой лобзика, чтобы впоследствии не разочароваться в ней (в переплаченных деньгах или же в приобретенном некачественном товаре), нужно сначала определиться со своими потребностями.

Если инструмент необходим для определенной разовой работы, то предпочтительнее остановиться на недорогих моделях компактных электролобзиков, которые просты в использовании. А чтобы не переживать за некачественный механизм дешевого механического лобзика, для разовых небольших работ вполне сгодятся и ручные модели.

Если же лобзик покупается для регулярных работ в незначительных масштабах, то стоит обратить внимание на более мощные электрические модели, которые, как правило, являются более надежными.

Что касается надежности, то наиболее прочными являются модели, рама которых сделана из более прочного металла (сталь, титан), а модели с алюминиевой рамой считаются потребителями более уязвимыми.

Не менее важным фактором, влияющим на срок службы, является и зажимное устройство, которое может быть представлено:

  1. гайками;
  2. барабанчиками.

Срок службы зажимов в виде барабанчиков, в отличие от гаек, значительно выше. Необходимо отметить, что современные модели электрических лобзиков наделены специальными фиксаторами полотна, которые позволяют его легко установить, полностью исключая поломку во время фиксации (если гайку, например, слишком сильно затянуть, то полотно может лопнуть).

Подбор полотна

Полотно является сменным элементом, который представлен струной разной длины, а лезвие, которое разнится длиной и формой зубьев, а также расстоянием между них. Для миниатюрных работ стоит приобретать полотна с едва заметными зубьями, а вот зубья, достигающие двух миллиметров, подходят для распила, например, толстой фанеры. При выборе полотна стоит помнить, что, чем больше зубья, тем меньше понадобится времени на распил. Но чем меньше зубья, тем ровнее и аккуратней будет выглядеть линия распила. Говоря о выборе полотна, следует помнить, что имеются полотна, предназначенные для:

  • древесины и материалов, ее замещающих (ДСП, ДВП),
  • металла (железо, алюминий и прочее),
  • смешанного типа полотна – подобные пилки целесообразнее приобретать для работы с пластиком или же пластмассой.

Чтобы распилить металл, понадобятся полотна с многочисленным количеством рядом стоящих зубьев. Для древесины оптимальный вариант – длинные разведенные зубья. Структуру зубьев можно отследить по буквенной маркировке, представленной латиницей (ABCD).

А – самый большой показатель, а дальше по алфавиту показатель идет на убывание. Кроме того, для резки кривых линий предпочтительно выбирать полотно, маркированное показателем О, более прочным считается полотно, маркированное Р, позволяющее выполнять резку под углом; Х – универсальное полотно, подходящее для работы с различными материалами. Ну и особой прочностью славится маркировка НМ.

Отмеченный выше момент продуман производителем, которым была разработана специальная маркировка, указывающая на рекомендуемый выбор распиливаемого материала:

  • белый – древесина, металл;
  • синий – более тонкие металлические заготовки;
  • красный – пластик;
  • черный – универсальное полотно для разного металла (от тонкого к более прочному).

Не менее важной является и длина полотна, которая представлена следующей нумерацией:

  • 1 – не превышает порог в 75 мм;
  • 2 – около 90 мм;
  • 3 – 150 мм;
  • 7 – более 150 мм в длину.

В зависимости от потребностей покупателя сегодня имеется возможность приобрести не только отдельное полотно, но и набор полотен.

Правила работы

Для начинающих мастеров, решивших познакомиться не понаслышке с работой лобзика по дереву, рекомендуется начать с выпиливания простого изделия (квадраты, детали прямоугольной формы), поскольку пропильная резьба требует определенной сноровки.

Если работа разовая и несложная, то целесообразнее приобрести ручную модель. Планируя начать работу с ручной модели, стоит позаботиться о приобретении подставки (по сути, ее несложно и сделать самостоятельно). Подставка представляет собой небольшой прямоугольной формы брусок, позволяющий фиксировать разрезаемое полотно, чтобы оно не скользило во время работ.

Ну а когда все-таки предполагается периодически пользоваться рассматриваемым устройством, то проще будет работать с электролобзиком, обладающим определенным набором функций, позволяющих значительно упростить резьбу.

Более опытные пользователи могут попробовать вырезать какие-либо фигурные детали. Чтобы правильно это сделать, понадобятся чертежи, которые наносятся на полотно, только после этого допустимо вырезание. Для этих целей новичкам лучше приобрести качественный электрический лобзик. Тем более что последние модели наделены функциями, значительно упрощающими работу (особо актуально для новичков):

  • функция, регулирующая скорость надреза;
  • функция плавного поворачивания инструмента, позволяющая менять направление или закругляться во время распила;
  • функция, фиксирующая угол среза, исключает появление кривых деталей.

    Что касается более тонкой профильной работы, то здесь не обойтись без ручной ювелирной модели лобзика, усвоив работу с которым, вполне можно будет практиковать распил по собственным эскизам.

    Получается, что широкий ассортимент лобзиков по дереву обладает неким рядом преимуществ в сравнении с хорошо знакомой всем обычной пилой. Это удобство в использовании, широкая сфера применения и высокая производительность.

    Разнообразный модельный ряд (от ручных до электрических, от малого объема производства до большого) позволяет выбрать именно ту модель, которая не будет пылиться от случая к случаю, а будет востребованной в зависимости от индивидуальных потребностей каждого.

    О том, как выбрать электролобзик, смотрите далее.

    Как пользоваться электрическим или ручным лобзиком правильно?

    Лобзик – это универсальное приспособление, предназначенное для фигурного распиливания различных материалов. Устройство легко справляется с деревянными, пластиковыми, кафельными и даже металлическими изделиями. Понять, как пользоваться лобзиком можно подробно изучив эксплуатационные и технические особенности инструмента.

    Виды

    В зависимости от области применения лобзики разделяют на два основных класса – бытовые и профессиональные. Независимо от вида конструкция инструмента оснащена пилой, закрепленной в специальной рамке.

    Для домашнего применения используют небольшого размера приспособления для раскроя материалов. Такие лобзики могут быть с ручным или электрическим управлением. Каждый вид инструмента имеет свои технические и конструктивные характеристики.

    Ручной

    Такой инструмент относится к самому простому типу. Состоит он из рамки, пильного полотна с зажимами и рукоятки. Применяется ручной лобзик в основном для мелких работ требующих определенной точности выпиливания.

    Донный инструмент позволяет выполнять художественную резку материала. Но его использование требует терпения и мастерства. Скорость выпиливания у ручного приспособления невысокая, поэтому для больших объемов его применять нецелесообразно.

    Электрический

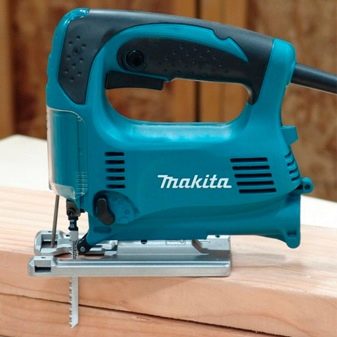

    Лобзик, работающий от электрической сети, считается самым удобным инструментом. Он позволяет быстро и качественно распилить любой материал. Глубина пропила в основном зависит от мощности прибора. У современных приборов такой показатель может составлять от 200 до 900 ватт.

    Как пользоваться лобзикомЭлектрический лобзик мощностью 620 Ватт

    Для бытового применения подойдут электролобзики с невысокой мощностью. Они имеют сравнительно небольшую стоимость и прекрасно справляются с распиливанием древесных изделий до глубины 50 миллиметров, а металлических – 23 миллиметра. Более сложные работы требуют использование инструмента с  самыми высокими техническими параметрами.

    Нюансы устройства электрического лобзика

    Современные производители выпускают различные модели электролобзиков. Конструкция любого вида инструмента состоит из таких основных элементов:

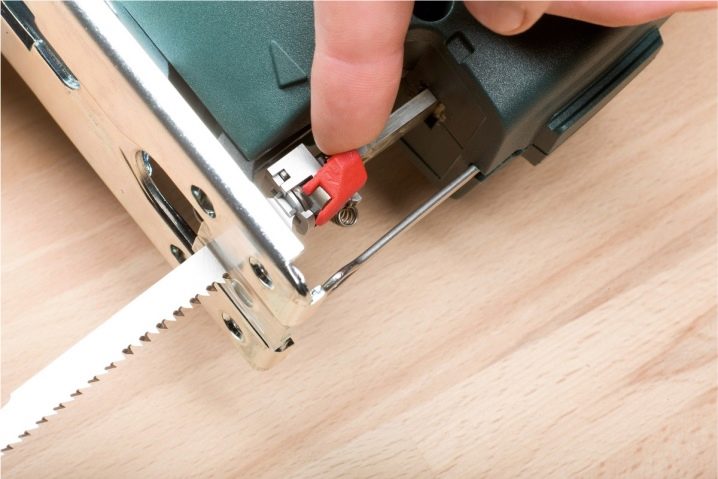

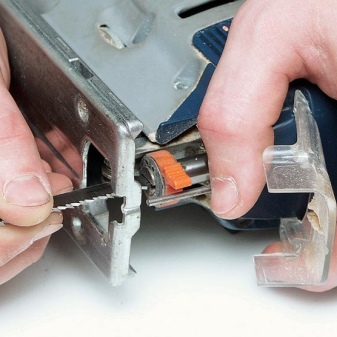

    1. Режущее полотно. Все электрические лобзики оснащены специальной пилкой, с помощью которой осуществляется раскрой материала. Процесс обработки выполняется за счет быстрых возвратно-поступательных движений режущего элемента. При этом в зависимости от модели устройство совершает от 43 до 58 оборотов в одну секунду.
    2. Опорная подошва. Такая деталь конструкции обеспечивает точность резки. У большинства выпускаемых электрических лобзиков направляющая плоскость поворачивается пол любым удобным углом до 45 градусов. Некоторые модели имеют фиксированное значение уклона.
    3. Двигатель. Электрический инструмент обязательно оснащен специальной движущей системой, которая приводит в действие вращающийся механизм. Чем больше мощность прибора, тем выше его эксплуатационные возможности.
    4. Держатель. Такой элемент позволяет удерживать инструмент в правильном положении во время всего рабочего процесса.

    Некоторые модели электрических лобзиков имеют дополнительное оснащение. Это может быть подсветка или устройства для автоматического удаления стружки. Многие инструменты имеют регуляторы реза, которые дают возможность самостоятельно установить обороты вращения режущего элемента для каждого отдельного вида, обрабатываемого материала.

    Общие правила и особенности эксплуатации

    Качество выпиливания изделий как ручным, так и электрическим лобзиком зависит от правильного его использования. Каждый вид инструмента имеет свои эксплуатационные особенности, которые следует учитывать в процессе работы.

    Ручной лобзик

    Существует несколько моментов, которые следует учитывать при распиливании материала простым лобзиком:

    1. Все движения инструментом должны быть вертикальными. Лобзик следует держать прямо, иначе пила быстро испортится, а сам процесс распила несколько затянется. Движения при этом выполняются только в двух направлениях – вверх и вниз.
    2. Не следует сильно нажимать на инструмент. Чрезмерные усилия могут значительно снизить качество выпиливания. Опускать лобзик нужно с аккуратным и легким давлением, а при подъеме рекомендуется совершенно свободно.
    3. При вырезании рисунка выполняется вращение только полотна. Лобзик при этом должен оставаться в первоначальном положении. При этом одной рукой необходимо удерживать инструмент, а второй обеспечивать повороты материала соответственно намеченному эскизу.
    Как пользоваться лобзикомНа ручной лобзик не следует сильно нажимать

    Режущее полотно рекомендуется размещать с краю линии разреза. Это обеспечит точность выпиливания фигурных линий.

    Лобзик с электрическим управлением

    Использование электролобзика требует соблюдения своих правил, которые помогут качественно выполнить резку материала:

    1. Чтобы привести инструмент в действие нужно подключить его к сети и нажать пусковую кнопку.
    2. Во время резки следует всегда прижимать опорную подошву к материалу. Это позволит выполнить раскрой полотна точно по намеченной линии.
    3. Опорная планка всегда должна находиться в перпендикулярном положении относительно обрабатываемого материала. Неправильное расположение направляющей подошвы может привести к порче изделия и самого режущего элемента.
    4. При фигурном раскрое полотна следует осуществлять минимум усилий. Любое излишнее нажатие на инструмент может испортить заготовку.
    5. При необходимости выполнения срезов под углом необходимо предварительно отрегулировать опорную подошву.
    6. При работе электрическим лобзиком следует делать небольшие перерывы на десять минут через каждые полчаса. Такое действие поможет оградить прибор от перегрева и намного продлит его эксплуатационный срок.

    При первом использовании электрического инструмента следует выставить небольшие обороты. Это позволит ощутить,  как работает лобзик и привыкнуть к нему.

    Технология работы с электрическим лобзиком

    С помощью электролобзика можно без особых усилий распилить различный материал. Но все же качество работы требует особого подхода к каждому типу полотна.

    Выбор и подготовка полотна материала

    Электролобзиком можно распилить полотна различной плотности. Материалом для выпиливания может быть изделия из дерева, пластик или плитка. Также с помощью электрического инструмента можно распилить металл.

    Заготовки для распиливания должны иметь быть однородной структуры. Если используется древесные полотна, то следует исключить наличие сучков или металлических элементов, таких как скоб, гвоздей или шурупов. Заготовки из дерева используют для распила только в просушенном виде. Для вырезания рисунка рекомендуется подбирать материал с ровной поверхностью.

    Отобранное для обработки полотно фиксируется в горизонтальном положении. На его поверхность с помощью карандаша наносятся линии для распила.

    Пилим дерево

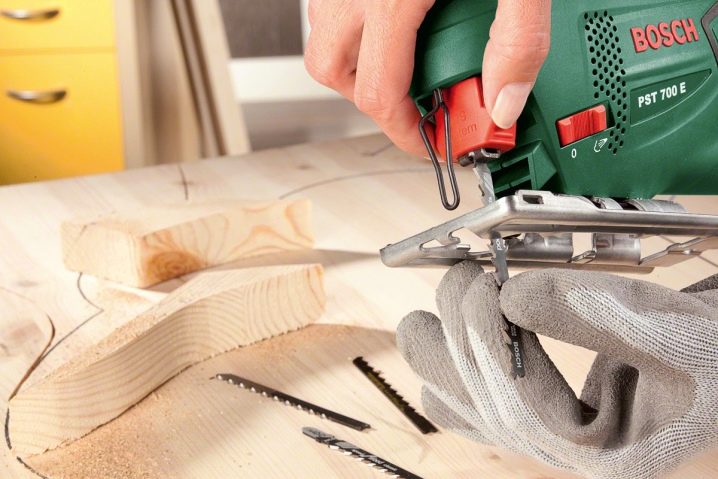

    Для работы с древесными материалами в инструмент устанавливаются специальные пилки с довольно крупными зубьями – от 2 до 6 миллиметров. Чем сложней форма разреза, тем меньше должен быть их размер.

    Прямой раскрой деревянного полотна можно осуществлять на самых высоких оборотах. При более точном выпиливании изделий скорость вращения режущего элемента можно снизить.

    Как пользоваться лобзикомДля работы с древесиной потребуются пилки с крупными зубьями

    Для увеличения скорости обработки материала рекомендуется включить маятниковый ход. Его применяют, если качество распила не имеет особого значения.

    Пилить следует плавно без особых усилий. Во время работы инструмент должен ровно прижиматься к поверхности заготовки.

    Обработка металла

    Режущее полотно в таком случае должно иметь мелкие зубья, расстояние между которыми не превышает 1 -2 миллиметров. В процессе пиления металлических полотен маятниковый ход полностью отключается. Обработка материала выполняется при самой низкой скорости.

    Передвигать лобзик нужно очень медленно, исключив какое-либо давление на инструмент. Перед обработкой материал фиксируется так, чтобы линия разреза находилась как можно ближе к опоре.

    Пилим пластик

    Режущее полотно для пластиковых заготовок не отличатся от пилки для металла. В процессе выпиливания устанавливается минимальное положение маятникового хода. Для более ровных срезов его полностью отключают.

    Обработка пластика выполняется на невысоких оборотах. Инструмент плотно прижимается к полотну и плавно передвигается по его поверхности.

    Распиливание кафельной плитки

    Такие изделия требуют специальной пилки, у которой на месте зубьев нанесено абразивный материал. При этом маятниковый ход не используется. Весь рабочий процесс производится на максимально выставленной скорости.

    Резка кафельной плитки электрическим лобзиком применяется только при необходимости выполнения небольших срезов. Это обусловлено тем, что пилы быстро портятся и требуют частой замены.

    Особенности выпиливания

    Электрический лобзик легко справляется с прямолинейным пилением. Также с помощью инструмента можно выполнить различные разрезы под углом и вырезать в заготовке овал или круг. Выполнение каждого вида разреза имеет свои особенности.

    Круглые и овальные элементы

    Контур фигуры наносится на подготовленное полотно. После этого с помощью дрели в заготовке проделывается отверстие, в которое устанавливается режущий элемент лобзика.

    Процесс распила начинается и заканчивается в проделанной дыре. Если просверлить несколько отверстий, то круг или овал можно выпилить по частям.

    Прямолинейные

    С таким видом среза электрический лобзик справляется легче всего. На полотне делается разметка, по которой плавно ведется инструмент.

    Для прямого распиливания материала можно устанавливать самую высокую скорость. Перед началом работы заготовку рекомендуется закрепить.

    Под углом

    Такой распил материала выполняется при предварительной установке подошвы под необходимым градусом уклона. После фиксации требуемого угла выполняются те же действия что и при прямолинейной резке.

    Как пользоваться лобзикомВыпиливание лобзиком под углом

    Нюансы прямолинейного выпиливания

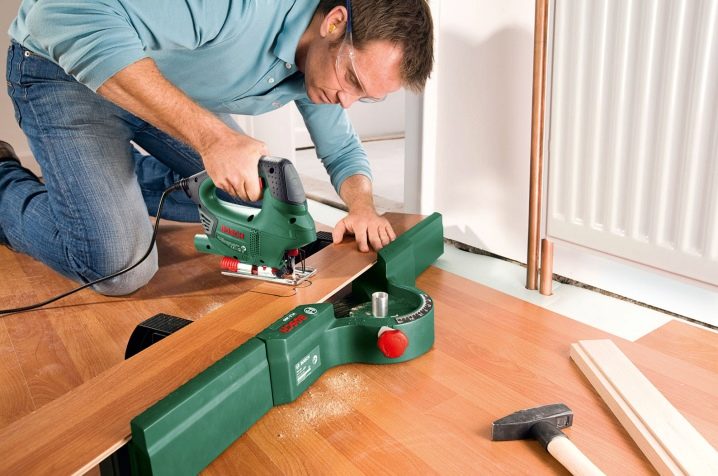

    Для раскроя материала по прямой линии часто используют направляющую шину или параллельный упор. Такие дополнительные приспособления намного облегчают рабочий процесс и позволяют повысить качество разреза.

    Направляющая шина

    Такое вспомогательное устройство представляет собой металлическую  линейку, в которой находится паз для установки специальной подошвы и  электролобзик.

    Перед началом работы выполняется разметка материала. После этого

    Изначально выполняется разметка материала. После этого по линии фиксируется шина. Электрический инструмент легко движется по приспособлению, осуществляя точные и ровные разрезы.

    Параллельный упор

    Все модели электрических лобзиков в опорной подошве имеют специальное отверстие для установки специальной штанги параллельного упора. Приспособление можно приобрести в специализированном магазине, но часто оно входит в комплектацию к инструменту.

    Параллельный упор обеспечивает ровный раскрой различных заготовок. Но использование такого устройства требует некоторых условий:

    • при передвижении инструмента по полотну необходимо достаточно плотно прижимать подошву;
    • поверхность, по которой будет передвигаться прибор должна быть абсолютно ровной.

    Конструкция параллельного упора должна быть достаточно прочной и крепкой. Установка приспособления на приборы, которые могут при резке отходить в сторону не рекомендуется.

    Наиболее частые поломки и методы их профилактики

    Качественные электролобзики обладают достаточно длительным сроком использования. Но даже самые лучше модели могут внезапно выйти из строя. Чаще всего возникают поломки таких деталей инструмента:

    1. Кнопка запуска. В основном такой элемент конструкции перестает работать при попадании в корпус металлической пыли. Чтобы устранить неисправность необходимо выполнить простую очистку с помощью специального пылесоса. При длительном применении электрического лобзика кнопка выходит из строя в процессе изнашивания механизма.
    2. Механические соединения. Чаще всего портится шток. На такой элемент больше всего воздействуют механические нагрузки. Селом нередко выходит из строя фиксирующее приспособление, которое соединено со штоком. Всему виной попадание внутрь корпуса пыли во время резки различных материалов. Но если инструмент имеет качественный корпус, то таких проблем практически не возникает.
    3. Двигатель. Остановка электрического движущего механизма может происходить при перегорании статора или ротора. Также иногда проблема возникает из-за износа на валу насечки. Чтобы электрическое устройство работало достаточно долго, следует перед постановкой определенных задач всегда учитывать его мощность.

    Неправильное использование инструмента приводит к высоким нагрузкам, а впоследствии и выходу из строя механизма. При длительном выпиливании следует всегда давать периодически лобзику немного остыть.

    Техника безопасности

    Лобзик относится к достаточно простым в применении инструментам. Но все же наличие достаточно острого режущего элемента требует соблюдения некоторых правил безопасности:

    1. Распил любых материалов следует осуществлять на ровной устойчивой поверхности при предварительном закреплении полотна. При этом полностью исключается резка деталей на весу.
    2. Выпиливать заготовки следует на расстоянии от глаз не менее 40 сантиметров. Для защиты рекомендуется использовать специальные очки.
    3. Перед работой следует убедиться в прочности фиксации пилки и остальных прилегающих к ней деталей.
    4. Перед включением электролобзика в сеть необходимо проверить целостность электрического кабеля.
    5. Ручка режущего устройства должна быть надежно закреплена. В противном случае инструмент может соскользнуть и нанести травму.

    При выпиливании заготовок из различных материалов следует всегда учитывать технические возможности инструмента. Грамотное использование лобзика и соблюдения всех правил безопасности в процесс его эксплуатации позволит без проблем вырезать по намеченному эскизу любую деталь.
