Устройство односкатной крыши — монтируем своими руками
В России модные кровли двускатные или четырёхскатные, а односкатные на дома устанавливают мало. За границей, наоборот, предпочтение отдают односкатным. Там, климат мягче, а при наших суровых зимах лучше всего, когда наклон крыши крутой. Впрочем, односкатную можно так приподнять и она ничем не уступит двускатной. Добротным получается устройство односкатной крыши из профнастила, других материалов.
Вы можете взять проект понравившегося иностранного коттеджа и попросить архитектора адаптировать крышу под наш климат. Достаточно сделать более крутой подъём и уже устройство вашей односкатной крыши подходит не только для гаража с хозяйственными постройками, но и для дома. Дизайнер продумает оригинальное внутреннее убранство комнат. Если знаний и навыков хватит, можете всё просчитать и сделать самостоятельно.
В этой статье
- Плюсы и минусы
- Как устроена односкатная крыша?
- Собираем односкатную крышу самостоятельно
- Устанавливаем стропильную систему под односкатную крышу
- Какие существуют тонкости при монтаже мауэрлата?
- Производим монтаж балок перекрытия с подстропильными ногами
- Делаем обрешётку правильно
- Утепляем крышу
- Укладываем кровлю
Плюсы и минусы
Специалисты считают, что устройство односкатной крыши своими руками самый простой и недорогой вариант монтажа крыши.
По устройству, потолки в некоторых частях дома выйдут под углом. Это для вас непривычно, но можете оставить их такими, а гостям они покажутся оригинальными. Как вариант, можете сделать потолок натяжным, например, тёмно-синего цвета и украсить его светильниками, получится «звёздное небо».
Если наклонные потолки кажутся вам слишком экзотичными, можете их выровнять, установив такое перекрытие. Между крышей и над потолком образуется пространство. Храните там инструменты, старые вещи, что-то другое. Достаточно заказать под те размеры шкафы и всё в них аккуратно спрятать.
Большинство хозяев довольны, что кладовки под крышами и нет никаких проблем с протеканиями из-за грунтовых вод. А они бывают, когда хранилище организовывают в полуподвале.
[wpsm_box type=»info» float=»none» text_align=»left»] На крышу вам нужен такой материал, который бы подавлял шум, издаваемый дождём. Подойдёт мягкая кровля. Популярная фальцевая, она герметичная и не слишком шумит под дождём, мокрым снегом.
[/wpsm_box]
Хороший современный материал мягкая крыша, которая наплавляется. Её можно эксплуатировать, не делая капитальный и даже мелкий ремонт от 20 до 30 лет. Она не дешёвая, но выгодная. Можете её приобрести, а при монтаже выполняйте рекомендации специалистов.

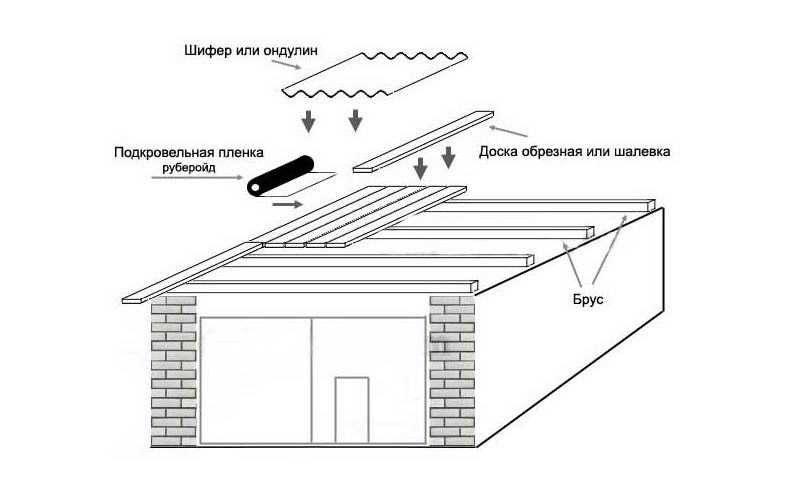

Как устроена односкатная крыша?
От чего зависит уклон в односкатной крыше? От перепада между 2 противоположными стенами. Первая будет ощутимо выше второй. Материала на оформление стен уйдёт больше, а вот стропильная система простая. Для узких построек она будет проще, чем для широких сооружений.
Если несущие стены не очень прочные, то у стропил односкатной крыши опоры будут располагаться на мауэрлате. Его крепят на стене и он, оказывается, под крышей. Если у вас кирпичный дом или жилище возведено из бетонных блоков, ракушечника и т. д., то требуется верхнюю кладку армировать. Арматура берётся продольная.
Существует ещё вариант, когда устройство односкатных кровель такое, что на верхнем ряду под крышей делают армопояс.
Он подходит для домов из кирпича, бетонных плит или ракушечника с известняком.
Когда строение каркасное или деревянное, то мауэрлатом здесь является обвязка вверху или венец, идущий последним. Если стены сделаны из не слишком прочного материала, то основную нагрузку, исходящую от крыши, можно перенести на стойки с прогонами.
Стойки устанавливают через 1 метр, на них выкладывают прогоны — это длинные бруски, расположенные вдоль дома. На них обопрутся ноги стропильные. Дом обретёт устойчивость с надёжностью.
Когда на кладке верхнего ряда будете заливать армопояс, делайте шаг от 80 см до 1 м и вставляйте шпильки по 12-14 мм толщиной. Используя шпильки, прикрепите мауэрлат к стенам дома. Если дом из дерева, а вы не сделаете армопояс, то закладка шпилек не получится. Крышу в таком случае устанавливайте на штифты, имеющие шестигранную головку.
Под каждый из штифтов, через ваш мауэрлат просверлите дырку, которая будет на 2 мм меньше диаметра самого штифта. Забейте в отверстия металлические стержни и они притянут брус из дерева к стене.
Затянуть соединения можно шестигранным ключом нужного размера.
Собираем односкатную крышу самостоятельно
Правильно собрать кровлю получится, если будете ориентироваться на чертежи. Вы можете взять их в интернете, сделать самостоятельно, с учётом ваших размеров или заказать опытному строителю. Чертежи сделаны? Теперь закупайте материалы и приступайте к возведению кровли.
До начала работ определитесь, хотите, чтобы на крыше была вентиляция или нет? Для какой-то хозяйственной постройки она необязательна.
[wpsm_box type=»info» float=»none» text_align=»left»] Как делают вентиляцию? Оставляют отверстия по бокам крыши или некоторое пространство между слоями утеплителя.[/wpsm_box]
Зимой постоянно следите за крышей и если на ней много снега, нужно её почистить. Таким образом, вентиляция крыши будет отличной. Наклон односкатной крыши для складов или веранд с террасами небольшой и для таких помещений не требуется вентиляция кровли. Монтаж крыш для этих помещений по сравнению с возведением кровли для дома, упрощённый.
Устанавливаем стропильную систему под односкатную крышу
Устройство стропил можно делать 2 популярными вариантами:
- На стены, которые имеют в доме разный уровень. Вариант экономный и пиломатериалов используется мало.
- Несущую стену потребуется поднять на высоту вашей крыши и в неё можно будет упереть верхушку ноги стропильной. Если кровля плоская, стропила так установить не получится.
- В ферму треугольной формы входят: стропила со стойками и с балками. Несущую стену не нужно возводить выше, но древесины при этом варианте расходуется больше. А то, что монтаж можно сделать на грунте, упрощает задачу. Готовую стропильную систему на крышу поможет подать лебёдка или другое приспособление.
Устанавливайте стропильную систему тем способом, который нравится.
Чтобы произвести монтаж ног стропильных, нужны подкосы с опорами. Сколько их требуется и где устанавливать, зависит от таких факторов:
- Какой у ската угол наклона;
- Сколько весит 1 стропильная нога;
- Какое расстояние от стены к месту примыкания крыши;
- Насколько нога длинная;
- Каким материалом оформили кровлю;
- Материала, который взяли для теплоизоляции крыши.
Установите стропила, а теперь нужно позаботиться, чтобы нагрузка распространялась на все стены равномерно. Для этого монтируют мауэрлат. Придерживайтесь инструкции.
Какие существуют тонкости при монтаже мауэрлата?
Мауэрлат будет опираться на нижнюю область ноги стропильной. Его крепят к стене, которая является несущей. Есть вариант, когда устанавливают между балками строп. Из какого материала мауэрлат? Это зависит от материала, из которого возвели несущие стены.
Ваши стены, являющиеся опорными, кирпичные? Под мауэрлат специалисты рекомендуют проволоку, которая отожжена. Если те стены из ракушника или другого пористого материала, то подойдёт арматура. Нужна длина 2/3 от ширины вашего пеноблока. Требуется опора для строп в избе из бруса? Мауэрлатом здесь выступят болты (анкерные).
[wpsm_box type=»info» float=»none» text_align=»left»] Совет. На мауэрлат негативно может повлиять вода, он покроется коррозией или начнёт гнить. Чтобы этого не случилось, укладывайте его на гидроизоляцию.
Подойдёт рубероид.[/wpsm_box]
Производим монтаж балок перекрытия с подстропильными ногами
Кроме мауэрлата, когда говорят, что устанавливают стропильную систему, могут иметь в виду и монтаж балок для перекрытия. На них обопрется нога стропильная. При установке у балки такой же шаг, как и у стропил. Неважно, есть у вас балки или нет, но ногу нужно крепить к мауэрлату, делая, запил. Лучше всего, когда зазор между мауэрлатом с ногой минимальный.
Когда пролёт системы стропильной шире 4,5 м, чтобы брус не прогнулся, нужно сделать монтаж ноги подстропильной. Распорку установите туда, где она необходима. Учитывайте длину пролёта.
Когда крыша большая по площади, то обязательно установите подстропильные ноги. Если не сделаете этого, брус поможет сильно прогнуться и местами сломаться. А это дополнительные расходы на ремонт.
Делаем обрешётку правильно
На обрешётку позже будут установлены гидро- с теплоизоляцией и иные изоляции. Обрешёточный шаг будет зависеть от того, каким материалом покрыта крыша, насколько крутой у неё наклон и т.
д. Доски для обрешётки крепят к ноге стропильной, используя обыкновенные гвозди.
Древесину под обрешётку выбирайте сухую. Осмотрите её. Важно, чтобы было как можно меньше сучков и отсутствовали червоточины с плесенью или гнилью. Лучше всего её сразу пропитать составом, защищающим от насекомых, влаги. После пропитки эта древесина будет не так быстро загораться, как без неё.
Хотите сделать мансарду? В обрешётке нужно предусмотреть место для её окна. Там не нужна обрешётка, а потребуется установка (горизонтально) нескольких перемычек, для надёжного крепления окна. Перемычки будут деревянными, как стропильный комплекс или из иного материала, из которого смонтированы ваши стропила. Модель окна выбирайте на свой вкус.

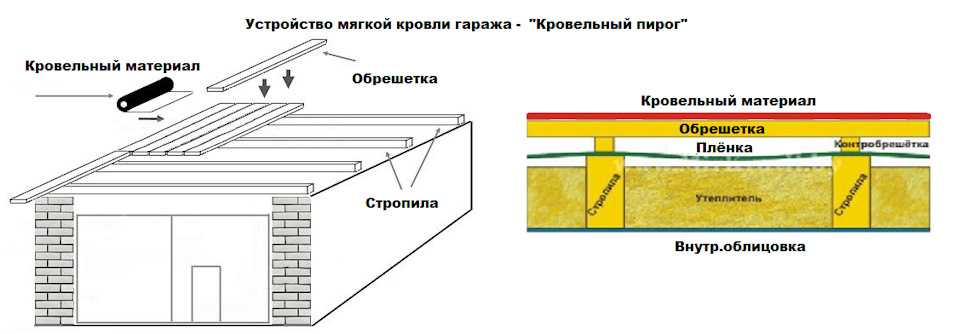

Утепляем крышу
Специальный материал для утепления можно использовать любой. Порядок действий такой:
- К обрешётке степлером прикрепите в 1 слой материал для гидроизоляции. Накладывайте одно полотно внахлёст на другое.
- Теперь укладывайте слоем утеплитель.
- Далее, нужна контрообрешётка, она разделит слой для утепления с гидроизолирующим.
- Уложите аккуратно паробарьер.
Вы сделали кровлю не плоской? Утепляйте её мягкими материалами. Их просто укладывать и они хорошо заполнят собой пустующие места.
[wpsm_box type=»info» float=»none» text_align=»left»] Если у вашей кровли наклон минимальный, то для теплоизоляции можете использовать керамзит или разные опилки. Они будут располагаться так, что не намокнут, даже когда под крышу затечёт немного воды.[/wpsm_box]
Чаще всего частники для утепления берут пенопласт или минеральную вату. В средней полосе достаточно 10 см утеплителя, а в северных можно взять и потолще.
Укладываем кровлю
Производитель всегда рекомендует технологию укладки своего материала. Придерживайтесь её. В интернете вы найдёте видео, на котором строители или опытные частники всё покажут и расскажут.
А потом можете установить водостоки, флюгеры и т.
д. Например, жёлоб водосточный крепится к торцу кровли и делайте так, чтобы слив был не на односкатную крышу, а за её краями. Кронштейны под водосточную трубу нужно прикрепить к стропилам и ещё до обрешётки. Придерживайтесь рекомендаций, читайте инструкции, смотрите видео и самостоятельно возведёте крышу для своего дома. Она может быть шиферной, из профнастила, металлочерепицы и другого материала.
Понравилась статья?
Поставьте лайк автору и поделитесь в соц. сетях
Устройство односкатной крыши
Односкатная крыша — тип крыши с одним скатом, плоскость которого опирается на несущие стены дома разной стороны. В данном случае не получится получить плоский потолок. Такая конструкция, чаще всего, применяется для строительства хозяйственных построек и гаражей. Однако при правильной отделке она подойдет и для дачного домика или жилого коттеджа с современным дизайном.
Характеристика односкатной конструкции
Односкатную конструкцию характеризуют простые расчеты, легкий и оперативный монтаж, который можно выполнить самостоятельно.
Это самый экономичный, доступный и быстрый в строительстве вариант из всех видов крыши. Среди преимуществ данного вида отметим и повышенную устойчивость к сильным и резким ветрам.
Среди минусов односкатной крыши — затрудненное и продолжительное стекание дождей, сход снега. Она требует регулярной чистки и установки усложненной системы водостока. Кроме того, чтобы осадки сходили быстрее, нужно сделать более сильный уклон наклона ската.
Еще один недостаток — небольшая чердачная площадь, которая не позволяет обустроить мансарду. А какую крышу выбрать, чтобы сделать мансардный этаж в загородном доме, смотрите здесь.
Монтаж односкатной кровли
Перед монтажом крыши делают расчеты и проект стропильной конструкции. В данном случае важно правильно рассчитать угол наклона скатов. Это влияет на надежность, устойчивость и долговечность установки. При неправильных расчетах конструкция не выдержит давления снега и большого количества осадков.
Минимальный угол наклона определяют в зависимости от вида кровельного покрытия и места строительства.
Так, для рулонных материалов подходит 5 градусов, для металлочерепицы -35. Для регионов с обильными осадками используют угол 40-45 градусов.
В основе каждой кровли — стропильная система. Стропила для крыши деревянного дома изготавливают из прочного и сухого бруса. При этом каждый деревянный элемент должен пройти защитную обработку. Иначе древесина со временем гниет и покрывается плесенью, теряет прочность и трескается.
В состав конструкции, кроме стропил, входят кровельное покрытие, утеплитель и гидроизоляция, обрешетка. Стропила и другие элементы скрепляют при помощи различных крепежей, подпирают распорками, подкосами или стойками. Это придает дополнительную жесткость и устойчивость стропильной системе, особенно при больших пролетах.
На готовой односкатной конструкции устанавливают водосток, сточную систему и бордюры, которые предотвращают поддевание кровельного материала ветром. Сверху бордюр укрепляют с применением черепицы или оцинкованного железа. Подробнее, как установить и отделать односкатную кровлю, читайте в блоге “МариСруб”.
Установка крыши для деревянного дома
Мастера компании “МариСруб” грамотно разработают и рассчитают проект кровли, стропильную систему и подходящий угол наклона скатов. Односкатная кровля максимально подходит для установки гаража, беседки или хозяйственной постройки. Но опытный архитектор фирмы разработает оригинальный проект деревянного дома с односкатной кровлей. Наиболее такая форма подходит для строений в стиле лофт и модерн.
Мы самостоятельно изготавливаем под проект брус и бревно, что гарантирует качество материалов и низкие цены на изделия, ведь мы работаем без посредников. Подбираем надежные материалы и прочные крепежи, прочие необходимые элементы. Выполняем гидроизоляцию, утепление, защитную обработку и отделку крыши. Подшиваем кровлю, устанавливаем водосток, карнизы, бордюры и другие конструкции.
Строим деревянные дома по персональному или типовому проекту и выполняем полный спектр задач. Изготавливаем и устанавливаем сруб с кровлей и фундаментом, прокладываем инженерные сети, отделываем строение внутри и снаружи.
Монтируем лестницы, двери и окна. Гарантируем надежность и своевременность работ!
Shed Roof — Etsy.de
Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.
Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.
Найдите что-нибудь памятное, присоединяйтесь к сообществу, делающему добро.
( 118 релевантных результатов, с рекламой Продавцы, желающие расширить свой бизнес и привлечь больше заинтересованных покупателей, могут использовать рекламную платформу Etsy для продвижения своих товаров. Вы увидите результаты объявлений, основанные на таких факторах, как релевантность и сумма, которую продавцы платят за клик. Узнать больше. )
Как построить односкатную крышу (Установка односкатной крыши и каркас)
Односкатная крыша — один из самых простых и надежных вариантов односкатной крыши.
Научиться строить односкатную крышу в целом очень просто, но разрез птичьего рта (описанный здесь) может сделать каркас односкатной крыши для некоторых пугающим.
Чтобы построить односкатную крышу, начните с определения длины стропил и желаемого выступа спереди, сзади и по бокам сарая. Затем определите уклон крыши сарая. Сделайте надрезы в виде птичьего рта на передней и задней части стропила, что позволит стропилу ровно сидеть на верхних пластинах стены сарая. Затем спланируйте расстояние между стропилами наклонной и односкатной крыши и расположите стропила на месте. Наконец, прикрепите стропила к стенам сарая с помощью стропильных связей и установите настил фанерной крыши поверх односкатной крыши.
Следуя инструкциям, приведенным в этом руководстве, вы сможете построить и обрамить односкатную крышу, как профессионал. Кроме того, если вы более визуальный ученик, вы можете посмотреть мое видео на YouTube «Как создать навес для односкатной крыши», ссылка на которое приведена в конце этой статьи.
Оглавление (переход к конкретным разделам)
Инструменты и материалы, необходимые для сборки односкатной крыши
Чтобы успешно построить каркас и построить односкатную крышу, вам, вероятно, потребуются следующие инструменты и материалы:
- Защитное снаряжение (очки, перчатки, сапоги и т. д.)
- Рулетка
- Дрель
- Наружные винты
- Циркулярная пила ИЛИ Торцовочная пила
- Воздушный компрессор
- Гвоздезабивной
- Гвозди для наружного обрамления (для гвоздезабивного пистолета)
- Стропила (обычно 2″x4″ или 2″x6″)
- Фанерный настил крыши
- Стяжки для стропил
Имея под рукой все необходимые инструменты и материалы, вы можете приступить к созданию каркаса и строительству односкатной крыши.
1. Обрамление стен сарая
Вы должны обрамить стены сарая, прежде чем сможете построить каркас и построить односкатную крышу. крыша. При обрамлении стен наклонной крыши боковые и задние стенки сарая обычно имеют одинаковую высоту.
Однако передняя стена сарая обычно выше трех других стен, создавая «наклон» или «скат» крыши.
При обрамлении стен сарая потратьте некоторое время на планирование высоты передней стены, чтобы добиться желаемого уклона крыши. Мы обсудим односкатную крышу ШАГ более подробно в следующем разделе.
Подробное руководство о том, как обрамлять стены навеса от начала до конца, можно найти в моем руководстве «Как обрамить сарай», ссылка на которое приведена здесь. Вы также можете посмотреть мое видео «Как обрамить сарай» на Youtube ниже:
Вышеприведенное руководство содержит подробные инструкции по обрамлению каждой стены сарая, включая примерные размеры, как показано ниже:
Образец руководства по каркасу стены Из моего блога сбросить скат крыши.
2. Определите уклон вашей односкатной крыши
Уклон вашей односкатной крыши определяется исходя из количества дюймов, на которые односкатная крыша поднимается по вертикали на каждые 12″ высоты крыши по горизонтали. См. рисунок ниже:
Уклон наклонной крыши к навесуПри определении уклона крыши односкатной крыши обычно принято измерять дельту (подъем) между верхней пластиной задней стены и верхней пластиной передней стены. Затем просто возьмите это число (высота) и разделите его на расстояние между передней и задней стеной (расстояние по горизонтали), чтобы получить уклон крыши. См. пример ниже:
Пример уклона односкатной крыши — шаг 2:12.После определения уклона вашей односкатной крыши вы можете перейти к следующему этапу процесса создания каркаса односкатной крыши.
3. Определите желаемый свес стропил спереди, сзади и по бокам навеса
После определения угла наклона крыши потратьте некоторое время на обдумывание желаемого свеса стропил на передней, задней и боковых сторонах навеса.
сбрасывать. Обычно желательно иметь выступ, чтобы дождевая вода не стекала по сайдингу сарая.
Как правило, у вас будет более длинный свес в передней части сарая с более коротким свесом (~ < 12″) по бокам и сзади. Выберите выступ, который подходит для вашего конкретного приложения сарая.
Определившись со свесом стропил, вы можете обрезать стропила крыши по размеру.
Обрежьте стропила односкатной крыши по размеру, исходя из расстояния между передней и задней стенками, ПЛЮС требуемый свес спереди и сзади. Например, если у вас есть 10-футовый навес (от передней стены до задней стены) и вы хотите, чтобы 3-футовый свес спереди и 1-футовый свес сзади, обрежьте стропила крыши до 14-футовых.
Обрежьте стропила односкатной крыши по размеру с помощью торцовочной или циркулярной пилы При рассмотрении вопроса о том, какой размер пиломатериалов использовать для стропильных ног односкатной крыши, учитывайте расстояние от передней до задней стены навеса.
Для пролетов от 4 до 6 футов подойдут стропила размером 2″x4″. Для пролетов от 4 до 10 футов рекомендуются стропила крыши размером 2″x6″. Для пролетов больше 10 футов обратитесь к таблице пролетов стропил.
Важное примечание : Ознакомьтесь с требованиями местных норм относительно размеров стропил крыши. В районах с высокой снеговой нагрузкой, вероятно, потребуются более крупные стропила крыши.
4. Определите расстояние между стропилами односкатной крыши
После определения длины стропил односкатной крыши подумайте о расстоянии между стропилами односкатной крыши. Стропила крыши обычно располагаются на расстоянии 12 ″ или 16 ″ O.C. (По центру). Тем не менее, вы хотите внести коррективы по мере необходимости, чтобы края вашего фанерного настила прилегали к центру стропила крыши.
Для односкатной крыши размером 10’x10’, которая была построена в качестве примера для этой статьи, использовалось следующее расстояние между стропилами.
Для создания каркаса примера с наклоном к крыше, показанного выше, потребовалось тринадцать (13) кусков пиломатериала размером 2 x 6 x 16 футов. Определите расстояние между стропилами односкатной крыши, исходя из размера и желаемого свеса стропил для вашего конкретного наклона к навесу.
5. Сделайте вырезы в виде птичьего рта
На этом этапе будут сделаны вырезы в виде птичьего рта для всех наклонных стропил крыши, которые будут опираться на стены сарая.
Вырез «птичья пасть» представляет собой небольшой треугольный вырез/выемку в нижней части (а также в верхней части для наклонных крыш) стропила, который обеспечивает плоскую поверхность, чтобы стропила могли ровно и надежно опираться на верхнюю пластину стены. См. пример выреза «птичья пасть» ниже:
Пример выреза «птичья пасть» в стропиле крыши «Анатомия» выреза «птичья пасть» приведена на рисунке ниже: диктуется установленным ранее уклоном односкатной крыши.
Чтобы сделать вырезы для птичьего паза, я рекомендую сначала разместить стропило на односкатной крыше, как показано ниже:
Предварительно установить стропило односкатной крыши на местосначала отметьте желаемый свес (над задней стенкой сарая) на задней части стропила, как показано ниже:
Измерьте расстояние свеса от задней части стропиластропила так, чтобы отмеченная линия точно совпадала с верхней пластиной.
Расположите стропило так, чтобы отмеченная линия точно совпадала с верхней пластиной.После установки задней части стропила с навесом на место перейдите к передней части стропила и отметьте заднюю часть выреза «птичья пасть» в том месте, где он совпадает с двойной стеновой пластиной, как показано на рисунке.
Отметьте вырез «птичья пасть» на передней части стропила односкатной крыши, как показано на рисунке.Отметив положение задней части выреза «птичья пасть» как спереди, так и сзади стропила, вы можете начать делать пропилы.
Мы начнем с выреза в задней части стропила, как показано ниже:
Вырез в задней части стропила крыши будет выглядеть так
Начните с нанесения прямой отметки по всему стропилу вдоль линии, которую вы отметили ранее (которая соответствует задней части верхней пластины). Отметьте заднюю часть выреза на стропиле.Затем отметьте 3-1/2 дюйма перед первоначальной отметкой (по направлению к передней части сарая/стропила), чтобы учесть верхнюю пластину размером 2”x4”. Обратите внимание, что стандартный кусок пиломатериала размером 2 x 4 дюйма на самом деле имеет размеры 1,5 x 3,5 дюйма.
Отметка 3,5″ перед ранее отмеченной линиейКак показано ниже, эта отметка на расстоянии 3-1/2″ от первоначальной отметки показывает, где стропила будут пересекаться с верхней пластиной.
Навесное стропило будет опираться на верхнюю пластину, как показано на рисунке.Затем поверните/поверните столярный угольник вдоль точки поворота, пока цифра «2» не окажется на одной линии с нижней частью стропила. Эта «2» указывает на шаг стропил/крыши 2:12, который мы будем использовать в этом примере.
Поверните квадрат плотника на «2» (или в соответствии с уклоном вашей крыши) Как только «2» окажется на одной линии с нижней частью стропила, отметьте диагональную линию.
После того, как вы разметите диагональную линию, используйте угольник и расположите его вдоль стропила, пока он не будет параллелен диагональной линии, отмеченной на предыдущем шаге.
Расположите угольник так, чтобы он был параллелен диагональной линии ранееСдвиньте угольник вниз по стропилу, удерживая его на одной линии (параллельно) с диагонально отмеченной линией. Продолжайте корректировать столярный угольник, пока он не совпадет с другой отметкой, сделанной на расстоянии 3-1/2 дюйма от отметки птичьего рта сзади.
Как только низ плотницкого угольника коснется линии, которая была сделана на расстоянии 3-1/2 дюйма от исходной отметки, используйте карандаш, чтобы отметить эту линию.
На изображении выше показана заштрихованная область птичьего рта, которую нужно вырезать На этом этапе вырез птичьего рта на задней части стропила отмечен.
Заштрихованная область (вверху) указывает на часть стропила, которую нам нужно будет вырезать, чтобы сделать птичий рот.
С помощью циркулярной пилы вырежьте «сиденье» и «пятку» птичьей пасти, как показано ниже.
Используйте циркулярную пилу, электролобзик или ручную пилу, чтобы сделать вырез «пятка» для птичьего рта Используйте циркулярную пилу, электролобзик или ручную пилу, чтобы сделать вырез для «сиденья» для птичьего ртаПоскольку эти разрезы маленькие, вам, вероятно, придется зачистить внутренние углы птичьей пасти спилите ручной пилой или электролобзиком.
Очистите срезы с помощью ручной пилы или электролобзика по мере необходимостиНиже показан законченный срез с обратной стороны стропила навесной крыши:
Завершенный срез с обратной стороны стропила односкатной крышиНиже показано, как будет выглядеть вырез «птичья пасть», который опирается на заднюю стенку сарая, после установки:
Пример выреза «птичья пасть» будет опираться на верхнюю пластину стены сарая стропила, переместитесь к передней части стропила и подготовьтесь к вырезу птичьего рта, который будет опираться на переднюю стенку сарая.
Чтобы сделать вырез в передней части стропила, выполните те же действия, что и для выреза в виде птичьего рта в задней части стропила.
Напоминаем:
- Отметьте заднюю линию среза птичьего рта в качестве контрольной линии, используя столярный угольник.
- Отметьте переднюю часть выреза «птичья пасть» на расстоянии 3-1/2 дюйма от задней линии выреза «птичья пасть» и отметьте контрольную линию с помощью столярного угольника.
- Поместите точку поворота плотницкого угольника на заднюю отметку выреза «птичья пасть» и поворачивайте угольник, пока линия «2» не пересечется с нижней частью стропила.
- Отметьте эту диагональную линию на стропиле.
- Используйте обрамляющий угольник и расположите его так, чтобы один конец был параллелен диагональной линии, а другой конец пересекал отметку, сделанную на расстоянии 3-1/2 дюйма от исходной отметки.
- Проведите линию карандашом.
- С помощью циркулярной пилы вырежьте посадочные и пяточные метки выреза «птичий рот».
- Очистите срезы (при необходимости) с помощью ручной или циркулярной пилы.
Выполнив следующие шаги для выреза птичьего рта в передней части стропила, у вас останется вырез птичьего рта, который опирается на переднюю стенку сарая, как показано ниже:
Пример того, как вырез в передней части стропила будет опираться на верхнюю пластинуНиже представлен альтернативный вид того, как будет выглядеть вырез в передней части стропила:
Альтернативный вид (модель) передней стропила крыши вырез «птичья пасть» После вырезания пропилов «птичья пасть» на передней и задней части одной из стропил односкатной крыши установите ее насухую на верхнюю часть сарая. Если вы довольны подгонкой и вырезы птичьего рта правильно приземляются на верхней пластине как для передней, так и для задней стены, используйте это стропило в качестве шаблонной доски, чтобы отметить все остальные вырезы птичьего рта на оставшихся стропилах.
Разметьте шаблонную доску и используйте ее, чтобы сделать отметки птичьего рта на оставшихся стропилах односкатной крыши.
Используйте ОДНО стропило в качестве шаблона, чтобы разметить все остальные срезы стропил.После разметки всех линий спилов стропил на стропилах вырежьте стропила с помощью циркулярной пилы и ручной/лобзиковой пилы, как описано в предыдущих шагах.
ПРОФЕССИОНАЛЬНЫЙ СОВЕТ – Отрежьте несколько стропил и проверьте их посадку на навесе. В некоторых случаях вам может потребоваться внести небольшие коррективы в процессе работы.
ПРИМЕЧАНИЕ : Некоторые люди обрезают переднюю и заднюю часть стропил, чтобы прикрепляемые позже бордюры были строго вертикальны. Для этого вам просто нужно отметить одинаковую линию шага (в данном случае 2:12) на концах стропил и соответствующим образом обрезать их.
6. Разместите стропила односкатной крыши на месте
На этом этапе вы разместите стропила односкатной крыши поверх навеса в соответствии с расстоянием между стропилами, определенным ранее.
Перед установкой любой из стропил рекомендуется одновременно отметить расположение стропил на передней и задней стенках.
Отметьте расстояние между стропилами крыши на верхних пластинах стены навесаПосле разметки расстояния между стропилами поднимите все стропила крыши на место:
Разместите стропила односкатной крыши на месте7. Прикрепите стропила односкатной крыши к стенам стяжками для стропил
После того, как все стропила односкатной крыши установлены на место, прикрепите стропила к верхней пластине с помощью ураганных или стропильных стяжек. Вы также можете «прибить» стропила к верхней пластине с помощью гвоздезабивного пистолета, но это не так надежно, как использование ураганных/стропильных стяжек.
Используйте ураганные или стропильные стяжки, чтобы прикрепить стропила к стенам сарая8. Прикрепите лицевые доски
На этом этапе установки сарая мы установим лицевые доски спереди и сзади сарая, как показано ниже:
Подготовьтесь к установке облицовочных досок Lean to Roof — аналогично приведенным выше.
Обрежьте доски лицевой панели по мере необходимости, чтобы получить желаемый выступ с каждой стороны сарая. В этом примере у нас есть свес в один фут с каждой стороны сарая.
Прикрепите первую бордюрную доску к передней части стропил сарая, оставляя желаемый выступ (в данном случае 1 фут) с каждой стороны, как показано ниже.
Установите переднюю облицовочную доску на переднюю часть стропил сарая, как показано вышеЕсли вы устанавливаете облицовочные доски самостоятельно, вы можете установить временную «удерживающую скобу» сбоку от стропил, как показано ниже:
Если вы установка бордюрных досок сарая вдоль с учетом установки временной удерживающей скобыПосле установки бордюрной доски на место прикрепите ее к передней части каждого стропила с помощью гвоздезабивного пистолета. Также рекомендуется установить несколько наружных винтов через лицевую панель и в стропила для дополнительной прочности.
Прикрепите лицевую панель к передним стропилам с помощью гвоздей и/или наружных шурупов При необходимости используйте зажим, чтобы обеспечить идеальное прилегание лицевой панели к верхней/нижней части стропила, к которому она прикреплена.
Прикрепив переднюю облицовочную доску к каждому стропилу в передней части сарая, перейдите к задней части сарая и повторите тот же процесс.
Установите облицовочную доску на заднюю часть сарая, как показаноСопоставьте такой же свес стропил, как и на передней облицовочной доске, поместите его на место на задних стропилах сарая, а затем прикрепите лицевую доску к стропилам.
Прикрепите обшивку к стропилам в задней части сарая, как показано на рисунке. Не забудьте оставить 1 фут свеса с каждой стороныНа этом этапе передняя и задняя обшивочные доски установлены, как показано ниже красным:
Облицовочные доски прикреплены к передней и задней части сараяДалее мы установим последние две стропила крыши.
9. Установите блокировку и свес бокового стропила
После прикрепления бордюров с желаемым свесом (в данном случае 1 фут) вы можете теперь установить последнее стропило, которое будет выступать над сторонами навеса на 1 фут.
Установите стропила между обеими бордюрными досками так, чтобы они были на одном уровне с концами бордюрных досок.
См. рисунок ниже:
При необходимости используйте зажимы, чтобы временно удерживать стропила на месте, пока вы крепите их к бордюру. Для крепления выступающих стропил к бордюрной доске рекомендуется использовать наружные винты (для дополнительной прочности).
При необходимости используйте зажимы, чтобы временно зафиксировать выступающее стропило на месте, пока вы крепите стропило к бордюрной доскеЗатем отрежьте брусок между крайними стропилами в зависимости от расстояния до свеса.
Обрежьте двенадцать (12) обрезков от 2”x6” до 10-1/2” для использования в качестве опоры для выступающих стропилЭта блокировка будет установлена для обеспечения дополнительной поддержки для крепления выступающего стропила к соседнему стропилу как показано ниже:
Установите блокировку между выступающим стропилом и соседним стропиломСохраняйте расстояние между блокировкой, необходимое для конкретного применения сарая.
Сохраняйте расстояние между блоками по мере необходимости Выберите расстояние между блоками, чтобы края фанерного настила крыши (которые будут установлены позже) располагались непосредственно над стойкой/блоком.
При необходимости используйте зажимы, чтобы временно зафиксировать блокировку на месте, и прикрепите блокировку к стропилам с помощью пистолета для гвоздей.
После установки стропил, бордюров и опорных блоков ваша односкатная крыша будет выглядеть следующим образом:
Каркас односкатной крыши с установленными стропилами, бордюрными досками и блокирующими опорами для выступающих стропилПоследним шагом для завершения каркаса односкатной крыши является установка блокировки между каждым стропилом в передней и задней части сарая, как показано на рисунке ниже:
Установка блокировки между каждым стропилом в передней и задней части сарая Чтобы сделать это, я рекомендую сначала обрезать примерно ¼ дюйма по ширине от блокирующего пиломатериала, чтобы учесть угол крыши. Если этого не сделать, блокировка может выступать выше стропил, что недопустимо. Обратитесь к рисунку ниже, на котором показано, как блокирующая доска во всю ширину может помешать плоской укладке настила односкатной крыши.
Для обрезки блокирующего бруса я рекомендую провести циркулярной пилой по всей длине доски, а затем отрезать отдельные куски бруса по длине.
Поместите каждую часть бруса на место между стропилами и прикрепите их к каждому стропилу, забив гвоздями с помощью пистолета для гвоздей.
Гвоздь в блоке между каждым стропилом с помощью пистолета для гвоздей, как показано на рисункеНиже показан альтернативный вид блока, установленного на задней стене сарая.
Блокировка Устанавливается между стропилами на задней стене сараяПосле того, как блокировка установлена между стропилами односкатной крыши, остается только установить фанерный настил крыши.
10. Установка фанерного настила крыши
На этом этапе каркас односкатной крыши полностью готов. Последним шагом в процессе создания каркаса односкатной крыши является установка обшивки фанерной крыши. Если вы правильно спланировали расстояние между стропилами на предыдущих шагах, ваша схема настила из фанеры должна гарантировать, что края каждого куска фанеры приземляются в центре стропила.
Для примера сарая, описанного здесь, схема настила фанерной крыши будет выглядеть следующим образом:
Рекомендуется сначала установить все полные листы настила из фанеры. Затем заполните оставшиеся пробелы.
Расположите каждый кусок фанерного настила крыши так, чтобы он был заподлицо с фасонной доской/стропилом, а затем прикрепите его к стропилам/бортовой доске с помощью гвоздезабивного пистолета.
Убедитесь, что края фанерной обшивки прилегают непосредственно к центру стропила/блока.
Для фанерного настила, который необходимо обрезать, рассмотрите возможность сухой установки листа фанеры на место и отметки линии разреза снизу:
Рассмотрите возможность разметки срезов фанерного настила снизуПосле разметки линии среза фанерного настила сделайте разрез циркулярной пилой, как показано на рисунке.
Обрежьте фанерный настил крыши по мере необходимости Опять же, края фанерного настила должны располагаться в центре стропила/блока, как показано ниже.
После размещения всего фанерного настила на месте может оказаться полезным провести мелом линию, чтобы определить расположение стропил под фанерным настилом крыши.
Рассмотрите возможность отметки места расположения стропил (под обшивкой фанерной крыши) меловой линиейВставьте оставшиеся гвозди, необходимые для крепления фанерного настила к стропилам (распорные гвозди через каждые 12 дюймов)
Прикрепите фанерный настил к наклонной крыше Стропила с гвоздями через каждые 12″На этом этапе ваш настил из фанеры уже установлен, и ваша односкатная крыша полностью построена – как смоделировано ниже:
Завершено Наклонная односкатная крышапосмотрите мое видео «Как построить односкатную крышу» на YouTube ниже:
Узнайте, как построить односкатную крышу с помощью этого пошагового видео «Сделай сам» Эта односкатная крыша была установлена в рамках проекта строительства современного сарая размером 10 x 10 футов.
Если вы хотите узнать, как построить подобный сарай, посмотрите другие мои блоги или видео «Как построить современный сарай» ниже:
Для получения дополнительной информации о как построить современный сарай размером 10 x 10 от начала до конца, посетите ATimprovements.com или посмотрите мои пошаговые обучающие видео на Youtube.
Спасибо!
Большое спасибо, что ознакомились с ATImprovements! Если вы узнали что-то новое из этого проекта, вам также могут понравиться следующие проекты «Сделай сам»:
- -плита-шаг-за-шагом-руководство-сделай сам/
- Как обрамить основание сарая размером 10×10 футов: https://atimprovements. com/how-to-build-a-shed-floor-base-diy-step-by-step-guide/
- Как обрамлять стены сарая: https://atimprovements.com/how-to-frame-a-shed-how-to-frame-walls-for-a-10×10-modern-shed-step-by-step -с картинками/
- Как установить навесное окно: https://atimprovements.com/shed-window-installation-how-to-install-a-window-in-a-shed-diy/
- Как установить рулонную дверь в сарае или гараже: https://atimprovements.com/roll-up-door-installation/
- Как построить забор: как построить забор (руководство своими руками) — улучшения AT
- Как построить ворота для забора: Как построить ворота для забора (7 шагов с фотографиями и видео) — улучшения AT
- Как установить проволочные перила на террасе своими руками: проволочные перила своими руками — пошаговая установка проволочных перил — (atimprovements.com)
- Как построить патио из бетоноукладчика: патио из брусчатки своими руками — простые идеи для патио из брусчатки своими руками — (atimprovements.
com/how-to-build-a-shed-floor-base-diy-step-by-step-guide/
