На подачу или обратку ставить дополнительный насос отопления

— —

Владельцы коттеджей с индивидуальным отоплением неизбежно сталкиваются с проблемой неравномерного прогрева помещений за счет невысокой скорости движения жидкости (воды) в трубах и радиаторах.

В одних комнатах чрезмерно жарко, в других холодно. В такой ситуации рано или поздно любой владелец приходит к пониманию, что нужен дополнительный насос в системе отопления.

В этой статье будут рассмотрены вопросы выбора места монтажа, схема и порядок установки дополнительного циркулятора, а также необходимость гидравлического разделителя.

Содержание статьи

• В каких случаях нужен
• Выбор места: на подачу или на обратку
• Схема установки
• Установка дополнительного насоса
• Гидравлический разделитель

Неравномерный прогрев помещений неизбежно возникает если дом большой. До самых отдаленных от котла комнат вода доходит практически холодной.

Если отдаленные помещения еще и большей площади, чем близлежащие — ситуация усугубляется.

Чем больше дом, тем более актуальная проблема.

Решить ее можно двумя способами:
  Установить дополнительные радиаторы в отдаленных комнатах. Однако это малоэффективно. Едва теплая вода плохо нагревает, даже если площадь поверхности батарей отопления большая.
  Установить дополнительный циркуляционный насос. Это решение считается более эффективным. Два насоса в системе отопления дают лучший результат, чем дополнительные радиаторы.

Окончательное решение принимается, исходя из субъективных ощущений. В двухэтажных зданиях практически всегда ставится в отопление два насоса. Однако если температура в доме комфортная, можно ничего не менять. Но так бывает редко.

В подавляющем большинстве случаев в отоплении, дополнительный насос нужен и лучше установить его сразу, чем переделывать что-то задним числом. Остается только определиться, куда поставить 2 насос отопления.

Варианта может быть два: ставится насос отопления на подачу или обратку.

Выбор места: на подачу или на обратку

Споры, о том можно ставить насос на подачу или нет кипят давно. Большая часть мастеров придерживается мнения, что установка насоса на подачу недопустима. Это не совсем так, ведь ставить насос отопления на подачу или обратку, зависит от ряда весьма значимых моментов.

Те, кто придерживается мнения, что циркуляционный насос на подаче неприемлем, объясняют это тем, что температура воды на подаче слишком высока. Если ставить циркуляционный насос на обратку отопления, он эксплуатируется в более щадящих условиях.

Однако на практике многое зависит как от самого насоса, так и от максимальной температуры в системе. В большинстве случаев, вариант куда ставить насос отопления: будь то подача или обратка, не имеет большого значения.

Делая выбор, прежде всего, нужно обратиться к инструкции к конкретному устройству. Если там указано что он выдерживает 100 °С, то ничто не мешает поставить насос на подаче отопления, так как температура жидкости в системе не превышает температуры кипения, обычно максимум составляет 90 °С.

А большинство современных насосов рассчитаны на 110 °С. Поэтому насос на подаче отопления не проблема. По крайней мере, других значимых причин, ставить насос на обратке в системе отопления нет. Препятствием может стать только высокая температура воды.

Найдется немало специалистов, которые ставят циркуляционный насос на обратку, и только так. Они полностью отвергают циркуляционный насос на подаче отопления. Люди просто предпочитают действовать проверенными, испробованными методами, так, как делали раньше, и ставят циркуляционный насос на обратку отопления.

Насос на обратке в системе отопления — это старое, проверенное временем решение. Выбрав его, вы точно не ошибетесь. Если же важно разобраться, ставить насос на подачу или обратку, то постарайтесь определить, какова реальная температура в вашей системе. Может ли закипеть теплоноситель – вода в системе.

Опытные специалисты рекомендуют выбирать то место, которое наиболее удобно, и если серьезно не важно, куда Вы решите ставить насос на обратку или подачу. Главное, чтобы он не мешал, и к нему был удобный подход.

При этом практика показывает, что крупные производители, такие как Meibes, монтируют дополнительный насос в системе отопления именно на подаче. А это серьезные и очень надежные производители.

Схема установки

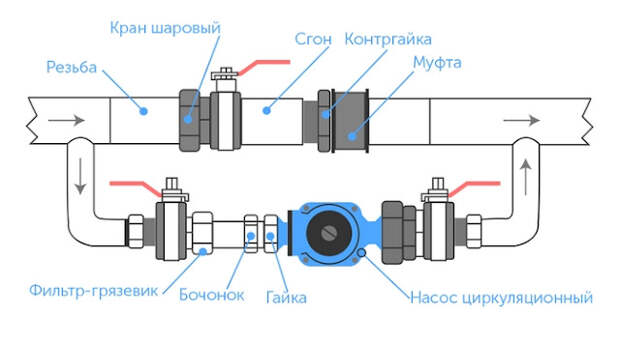

Схема установки дополнительного насоса в систему отопления зависит от двух факторов: самого насоса и типа системы отопления. Система отопления может быть однотрубной и двухтрубной (обычно используется при полном отсутствии радиаторов).

Инструкция к насосу должна содержать рекомендации по его установке, в т.ч. если подключается 2 насос отопления и перед монтажем рекомендуем с ней ознакомится.

В общем случае схема включает:
  отсечные клапаны вентили до и после насоса, для снятия оборудования при проведении технического обслуживания или ремонте;
  шаровый кран в основном трубопроводе для обеспечения движения теплоносителя через насос;
  механический фильтр перед оборудованием для исключения попадания в циркулятор различных загрязнений.

Установка дополнительного насоса

Независимо от того, что был решено (подача или обратка), насос отопления крепится на трубы с помощью накидных гаек. Это оптимальное решение. При таком крепеже в случае необходимости можно легко снять устройство, открутив гайки. Это не составит труда.

Приступая к работе запомните основные правила установки в насоса в отопление (в том числе 2 насоса):
  Блок с электропроводами должен располагаться вверху. Иначе в случае протечки или образования конденсата их зальет.
  Не имеет значения, в какую часть отопительной системы врезать устройство. Можно выбрать как горизонтально расположенную трубу, так и вертикальную. Главное, расположить агрегат на горизонтальной оси ротора.

Обладая базовыми техническими знаниями и необходимым инструментом установить дополнительный насос отопление можно самостоятельно. При этом важно не забыть установить байпас для перекрытия воды на случай, если потребуется заменить или отремонтировать устройство.

Порядок установки:

  Перед началом работ необходимо слить воду и прочистить трубы (дополнительно прокачать воду по трубам).

  Установить в отопление дополнительный насос по прилагаемой сверху схеме. На каждом крае устанавливают краны для перекрытия движения жидкости. Если установка дополнительного насоса, отопление, прошла неудачно, перекрыв краны, можно будет что-то поправить не сливая воду.

Важно: диаметр отводной (байпасной) трубы, идущей к устройству, должен быть меньше основной.

  Заполнить систему водой и поверить, как работает дополнительный циркуляционный насос.

  На этом установка дополнительного насоса в систему отопления завершена.

Если опыта монтажа оборудования недостаточно или есть сомнения в технических параметрах оборудования, в т.ч. затруднения в контроле температуры воды, то при монтаже в отопление второй насос следует ставить на обратку.

Главное помнить: если нет риска закипания жидкости при циркуляции, можно ставить насос на подачу, не опасаясь эксцессов или каких либо проблем.

Гидравлический разделитель

Важно, при установке дополнительного насоса в системе отопления, установить гидравлический разделитель двух контуров движения. Он необходим для корректного взаимодействия приборов друг с другом. Он позволяет сбалансировать температуру воды в прямом и обратном трубопроводе.

Монтаж системы отопления частного дома или квартиры — это сложная задача. Куда ставить насос подача или обратка, не единственный значимый вопрос, на который нужно ответить. Прочитайте другие статьи по этой теме на нашем сайте, чтобы разбираться во всех нюансах этого вопроса.

Вместе со статьей «На подачу или обратку ставить дополнительный насос отопления» читают:

Циркуляционный насос в системе отопления частного дома

Выбор и монтаж насоса в систему отопления частного дома – вопрос, который волнует многих владельцев загородных коттеджей. Нужен ли вообще насос, как выбрать циркуляционный насос и какие сложности могут возникнуть в процессе его монтажа – вот, пожалуй, три основных нюанса, которые следует знать.

Можно организовать системы отопления в загородном доме с естественной или принудительной циркуляцией. Подробнее о вариантах отопления с принудительным и самотечным движением теплоносителя мы говорили тут. Вкратце напомним о чём речь – при естественной циркуляции теплоносителя система работает благодаря законам физики – вследствие теплового расширения нагретый теплоноситель поднимается вверх, а охлажденный спускается вниз. В подобной системе котёл всегда устанавливается максимально низко, чтобы получить наибольший градиент температурной разницы. Также есть ряд условий при монтаже и проектировании, чтобы самотечная система была эффективна.

Точно нужен циркуляционный насос, когда владелец желает получить преимущества системы отопления с принудительной циркуляцией или если самотечная система не может быть установлена или будет неэффективна.

Циркуляционные насосы вне зависимости от типа модели выполняют одну функцию – перемещение теплоносителя по контуру отопления. При этом циркуляционные насосы помимо непосредственно обеспечения работы системы отопления, позволяют регулировать интенсивность отопления за счет изменения давления в контуре. Например, при начале работы, до достижения желаемой температуры в помещении насос работает более интенсивно, а после прогрева комнат – активность работы уменьшается таким образом, чтобы только поддерживать полученную температуру.

Устройство циркуляционного насоса

Все циркуляционные насосы относятся к устройства центробежного принципа действия – теплоноситель попадает в рабочую камеру, из которой выталкивается лопатками центробежного колеса в боковой выходной патрубок. Заметим, что все устройства такого типа достаточно требовательны к чистоте теплоносителя и обладают КПД не более 80%.

Состоят циркуляционные насосы непосредственно из корпуса, с размещенным внутри электродвигателем, тщательно защищенным от влаги, и рабочим колесом на валу. В насосах закрытого типа колеса состоят преимущественно из двух дисков, между которыми расположены подающие лопасти.

Виды циркуляционных насосов

Среди циркулярных насосов системы отопления выделяют: быстроходные и тихоходные, а также с сухим и мокрым ротором.

Быстроходными называют насосы, частота оборотов в минуту у которых превышает 1500, у тихоходных этот показатель, соответственно, ниже 1500. Частота оборотов оказывает непрямое влияние на давление и потребляемую энергию, в частности изменение мощности пропорционально квадрату изменения напора и кубической степени изменения частоты вращений.

Тихоходные насосы имеют более сложную конструкцию и стоят дороже, при этом позволяют экономить электроэнергию. Если же выбрать модель, которая регулирует частоту вращения вала двигателя в зависимости от температуры, то можно ещё более значительно сэкономить на расходе электроэнергии.

Для получения наибольшего КПД циркуляционные насосы рекомендуется устанавливать таким образом, чтобы рабочая точка находилась в средней трети части характеристик (то есть обращать внимание на те модели, которые в основном процессе не будут работать на максимуме или минимуме своих возможностей).

Впрочем гораздо чаще принципиальный выбор модели циркуляционного насоса проводят в зависимости от типа ротора – с сухим или с мокрым.

Насосы с сухим ротором

У таких моделей в основной поток теплоносителя погружается только рабочее колесо на валу, которое вращается на подшипниках, отдаленных от стартера и ротора торцевыми уплотнениями.

Одна из основных задач – значительная герметизация – решается путем использования плотно прилегающих подпружиненных колец, изготовленных из керамики и высокопрочного графита. Одно из таких колец вращается на валу, а второе статически закреплено в корпусе. В момент вращения между уплотнительными шайбами образуется водная пленка, выполняющая функцию смазки, а также охлаждающая конструкцию.

Сухороторные насосы имеют двигатели с воздушных охлаждением (у моделей с высокой мощностью может присутствовать специальное устройство подачи холодного воздуха на мотор).

КПД подобных циркуляционных насосов зависит от мощности устройства – модели с мощностью до 1500 Вт обладают КПД 30-65%, до 7500 Вт – 35-75%, а более мощные порядка 40-80%.

Наиболее часто подобные модели используются в системах горячего водоснабжения, а также системах отопления, где необходима подача жидкости с большим напором.

Насосы с мокрым ротором

Циркуляционные насосы с мокрым ротором могут применяться с замкнутых контурах отопления для обеспечения значительной скорости перемещения теплоносителя. Такие модели позволяют значительно снизить диаметр труб, а также уменьшить количество теплоносителя, что положительно сказывается на экономичности отопления.

Конструкция таких насосов предполагает наличие разделения стартера и ротора тонкостенным стаканом, при этом ротор вращается в жидкости на подшипниках, смазывающихся и охлаждающихся теплоносителем. Сам стакан изготавливается из немагнитной нержавейки или углеродного волокна с толщиной стенки 0,1-0,3 мм, а подшипники производятся из прессованной керамики или спеченного графитового сплава.

Насосы с мокрым ротором, как правило, бесшумные, а частота вращения в них регулируется ступенчато вручную или при помощи автоматики, отслеживающей разность давления или температуры.

Заметим, что КПД насосов с мокрым ротором ниже, чем у моделей с сухим – при мощности 100 Вт КПД достигает 5-25%, до 500 Вт – 20-40%, а более 500 Вт – 30-40%.

Технические параметры циркуляционных насосов

Среди основных параметров циркуляционных насосов для систем отопления можно выделить следующие:

• Пропускная способность – указывается в метрах кубических в час или литрах в минуту. Данный параметр отображает объем жидкости, который прокачивает насос за отрезок времени. Пропускная способность зависит от скорости потока и диаметра трубопровода.
• Напор – указывается в метрах водяного столба и отображает высоту, на которую насос способен вытолкнуть жидкость по вертикали. Наибольший напор бытовых насосов составляет 17 метров, можно найти и более мощные модели, однако они достаточно громоздки, дороги и их нецелесообразно использовать в загородных частных домах.
• Уровень шума – немаловажный параметр для оборудования, работающего в доме. Заметим, что уровень шума всегда ниже у моделей с мокрым ротором, чем у агрегатов с сухим.
• Температурный диапазон – учитывая, что в трубах движется горячий теплоноситель оборудование должно выдерживать достаточно высокие температуры. Большинство насосов легко работает с температурами до 110 градусов Цельсия, однако можно встретить модели и с более высоким показателем (до 130 градусов).
• Габариты – в частности важными параметрами являются монтажная длина и диаметр входного и выходного патрубков.

Следует также учитывать возможность установки насоса в открытые и закрытые системы отопления. В частности, при открытой системе нельзя использовать насос с мокрым ротором (что связано с возможным загрязнением теплоносителя и последующим выходом насоса из строя).

Как рассчитать производительность циркуляционного насоса

Объем подачи циркуляционных насосов можно рассчитать по нескольким формулам, в частности может использоваться следующая:

Q = P/(1,163 х (Tf — Tr))
или
Q = 0,86R/(TF–TR)

В которой:

Q – объем теплоносителя

P – тепловое потребление помещений (тепловая мощность)

Tf-Tr – разница температур выходной трубы и обратки

1,163 – коэффициент удельной теплоемкости воды (если в системе в качестве теплоносителя используется антифриз необходимо использовать значение его коэффициента удельной теплоемкости).

Также можно рассчитать объем подачи насоса по формуле:

Q = 3,6 х P/(С х (Tf — Tr))

Обозначения аналогичны предыдущей формуле, С – теплоемкость (справочный показатель для воды 4,2 кДж/кг*С)

Для определения тепловой мощности помещений можно воспользоваться СНиП для теплосетей, где для двух- и одноэтажных зданий при температуре воздуха на улице используется показатель теплового потребления 173-177 Вт/м2 (для многоэтажных зданий 97-101 Вт/м2).

Данные формулы являются достаточно общими, в том числе вследствие использования усредненных показателей тепловой мощности. Полученные результаты могут использоваться при начальных расчетах системы и применяться при выборе котла, если же котёл уже установлен, то в формуле необходимо использовать его показатели мощности.

Ещё один параметр, который необходимо просчитать – напор. Это вторая значительная характеристика, для определения которой необходимо выяснить гидравлическое сопротивление системы (напор всегда должен быть больше этого показателя):

H = (F х R × L)/(p × g) или (F х R × L)/10000 (м. )

В которой:

H — напор в метрах водяного столба

F — коэффициент, используемый для сантехнической арматуры (показатель для фасонных деталей – 1,3, для термостатического вентиля или клапана – 1,7, при использовании обоих видов комплектующих – 2,2, установка гравитационного тормоза или смесителя повышает коэффициент на 1,2, однако если используются все три вида оборудования коэффициент принимают равным 2,6

R — гидравлическое сопротивление труб, измеряемое в паскалях на погонный метр, в среднем составляет 50-150 Па/м

p — плотность теплоносителя (для воды данный показатель составляет 1000 кг/м3)

g — наибольшая высота подъема водяного столба, которая ограничена атмосферным давлением (при отсутствии гидравлического сопротивления данный показатель составляет 10,33 м и округляется при расчётах до 10)

Какой циркуляционный насос всё-таки выбрать

В загородных домах для систем отопления чаще используются насосы с мокрым ротором – они бесшумные и позволяют значительно уменьшать сечение труб, а значит и количество теплоносителя и затраты на обогрев дома.

В остальном же циркуляционный насос следует подбирать в зависимости от необходимых технических характеристик. Производителей насосов на рынке много, для того, чтобы определиться в марке насоса можно ознакомиться с отзывами о различных моделях или проконсультироваться со специалистами – имея большой опыт в обустройстве систем отопления каждый мастер может отдавать предпочтение конкретной фирме.

Также при выборе следует обратить внимание на количество скоростей, а также возможность их регулирования (вручную или автоматически). Наличие нескольких скоростей, а также автоматического регулирования их переключения позволяет получить достаточно удобную в использовании систему и оптимизировать расход топлива на различных этапах обогрева дома. В частности для быстрого обогрева можно использовать максимальную скорость, а для поддержания температуры в хорошо утепленном здании – минимальную.

Особенности монтажа насоса для отопления

Поставить насос на отопление частного дома одна из простейших задач в монтаже отопительной системы. Однако это не значит, что не нужно соблюдать правила монтажа. К основным требованиям при установке можно отнести следующие:

• Циркуляционный насос устанавливается в магистраль таким образом, чтобы вал был расположен горизонтально, а направление теплоносителя совпадало со стрелкой на корпусе прибора.
• Крепление следует производить при помощи резьбового крепежа с прокладками.
• Подключение к системе энергообеспечения производят согласно индивидуальных схем, предоставляемых вместе с устройствами, при этом используют провода сечением не менее 0,75 мм2.
• Перед тестовым запуском необходимо убедиться в отсутствии посторонних предметов и частиц в магистрали, а также герметичности резьбовых соединений и правильности подключения электропитания. Нельзя запускать насос при закрытых кранах запорной арматуры.

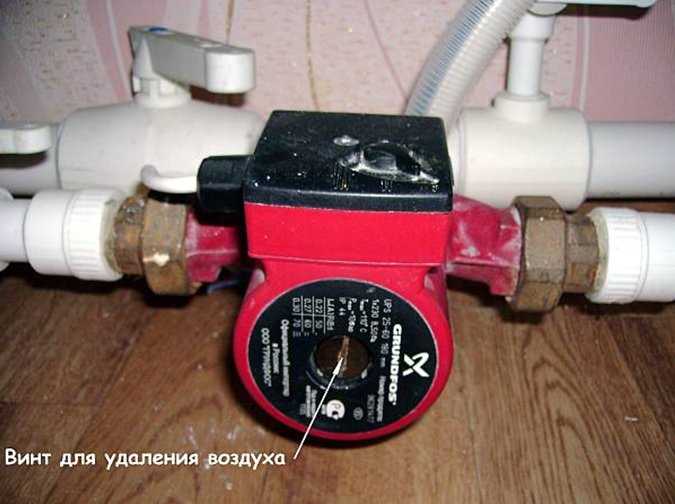

• При включении следует удалить воздух из насоса путем выкручивания резьбовой пробки, а также проверить силу тока в обмотке (полученные данные должны совпадать с приведенными на корпусной маркировке). Также при тестовом запуске проверяют уровень вибрации и шума.

При установке циркуляционного насоса следует учитывать некоторые особенности:

• Желательно устанавливать насос на байпас, что позволит снимать насос для ремонта или замены без удаления теплоносителя из системы. Кроме того, подобное решение позволит переключать систему с принудительной на естественную циркуляцию (если проект системы предполагает не принудительное движение теплоносителя).
• Выбор циркуляционного насоса лучше доверить специалистам, даже изучив гору материалов сложно определиться, если вы не видели подобные устройства в работе (мастера же, которые занимаются обустройством и обслуживанием систем могут сказать об эффективности не только новых устройств, но и уже отработавших 5-10 лет).
• Расчёт напора и производительности насоса можно провести самостоятельно, однако многие данные, которые используются в формулах следует дополнительно вычислять и без наличия специальных знаний мало кому удается не допустить ошибки. Также заметим, что вычисление параметров достаточно долгое занятие, в то время как у специалистов помимо значительного опыта есть ещё и специальные программы, что позволяет сэкономить время.

Планируете обустраивать систему отопления в загородном доме – обратитесь к нашим специалистам, мы не только подберем и просчитаем циркуляционный насос и но быстро и грамотно обустроим всю систему.

Монтаж циркуляционного насоса в систему отопления

Ни для кого не секрет, что системы с установленным циркуляционным насосом работают более эффективно, нежели их самотечные альтернативы, и единственным их слабым местом является зависимость от электричества. Этот их недостаток практически сводится на нет, тем фактом, что циркуляционные насосы потребляют довольно малое количество электроэнергии — приблизительно как лампочка средней мощности. Благодаря этому, Вы с легкостью сможете пережить отсутствие электроэнергии используя маломощный генератор или устройство бесперебойного питания.

Если Вы решите произвести монтаж насоса грундфос в систему отопления, то Вас ждет приятная новость – в их линейке есть специальная энергосберегающая серия, которая позволит расходовать еще меньше электроэнергии.

Радиаторы в системах отопления с установленным циркуляционным насосом прогреваются более равномерно, обеспечивая одинаковый нагрев всех радиаторов системы одновременно. В системах с самотечной циркуляцией теплоносителя (без циркуляционного насоса) часто бывает так, что первые радиаторы горячие, а последние еле теплые. Частым примером такой работы системы является жара на втором этаже, куда сначала поднимается вода и холод на первом куда она спускается, отдав часть тепла.

Что делать если у вас уже установлена самотечная система?

Монтаж насоса на отопление.

Можно произвести монтаж циркуляционного насоса в систему отопления с самотечным принципом работы. Установленные насосы заставляют воду циркулировать по замкнутой системе более активно, и тем самым увеличивают количество вырабатываемого тепла.

По причине того, что циркуляционные насосы находятся в непрерывной эксплуатации, к ним предъявляются строжайшие требования безопасности. На протяжении долгих лет работы в сфере монтажа систем отопления, мы пришли к выводу что циркуляционный насос — это один из тех элементов системы на котором не стоит экономить. Для себя мы выделили два производителя, которые хорошо себя зарекомендовали. Это оборудование марок Grundfos и Willo, многие ведущие производители котельного оборудования используют эти насосы в своей продукции, что так же свидетельствует о их высокой надежности.

Ввиду наличия в линейке грундфос энергосберегающей серии, мы более склоняемся к монтажу этих насосов.

---

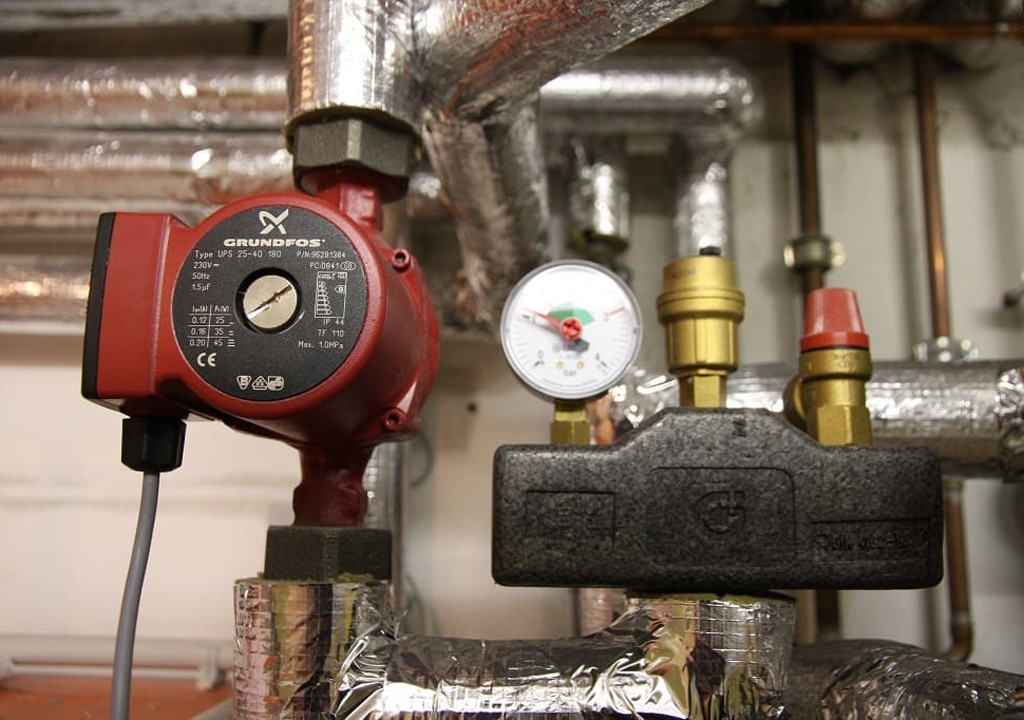

Монтаж насоса грундфос в систему отопления

Монтаж насоса грундфос в систему отопления целесообразен благодаря целому комплексу причин:

• Во-первых, установка насоса возможна при любых исходных параметрах отопительной системы, то есть при монтаже ни клиенту, ни мастеру не придется волноваться о преодолении уклонов или заниженных участков;
• Во-вторых, циркуляционный насос – это экономично, эргономично и эффективно. Насосы грундфос отличаются высокой скоростью разгона, что позволит вам быстро почувствовать улучшение эффективности работы отопительной системы, а цена на оборудование вполне доступна большинству;
• В-третьих, монтаж насоса в систему отопления – это залог долговечной работы Вашего котла отопления: во многие модели насосов встроена возможность работать в паре с котельным оборудованием, регулируя скорость работы насоса посредством специального датчика, что позволяет использовать котельное оборудования с меньшими эксплуатационными нагрузками.

Циркуляционные насосы надежны и просты в эксплуатации, однако их монтаж требует знания принципов работы насоса. В данном случае допустимо сравнение с функционированием дренажной установки: электродвигатель, активированный посредством ротора, обеспечивает возникновение центробежной силы и, соответственно, движение воды в системе отопления. В зависимости от того, присутствует ли контакт ротора с водой, циркуляционные насосы разделяются на сухой и мокрый типы.

---

Выбор циркуляционного насоса для системы отопления

Успешный монтаж насоса в систему отопления невозможен без правильного выбора устанавливаемого устройства. Здесь первостепенными являются два фактора: то, насколько силен поток теплоносителя, а также коэффициент сопротивления, преодолеваемого этим потоком. Опытный мастер на основе данных параметров выберет именно тот насос, мощность которого обеспечит достаточную выработку тепла, при этом не создавая лишнего шума и не подвергаясь преждевременному износу.

---

Установка циркуляционного насоса на отопление

Установка циркуляционного насоса на отопление должна осуществляться профессионалами при соблюдении определенного порядка действий и использовании специального оборудования. В упрощенном варианте монтаж насоса представляет собой установку насоса на трубопроводе, его закрепление резьбовыми соединениями, установку фильтра, обратного клапана при закрытой системе отопления и, наконец, отсекающей арматуры.

Выполнение всех этих действий, при выборе некачественного насоса и незнании нюансов установки превратит монтаж скорее в опасное, нежели в приносящее пользу и выгоду мероприятие. Специалисты компании «Техносистемы», готовы осуществить монтаж высококлассного насоса грундфос в Вашу систему отопления.

Учет всех технических нюансов при монтаже позволяет нашим мастерам создать для вас комфортные условия пребывания в доме офисе или любом другом помещении, а также предоставляет нашей компании право гордиться высококачественным результатом своей работы.

---

Если у Вас еще остались вопросы, Вы всегда можете задать их нашим специалистам, позвонив по телефону или написав нам на почту.

Мы предоставляем бесплатные консультации всем нашим клиентам!

Монтаж дополнительного насоса в систему отопления дома

Одним из основных видов оборудования, применяемого в системе отопления частного дома, является циркуляционный насос. Это устройство обеспечивает более эффективную транспортировку теплоносителя по системе, что способствует равномерному обогреву помещений. В нашей статье мы расскажем, зачем нужен дополнительный насос в системе отопления дома, познакомимся со схемой и местом его установки, применением в системе «Теплый пол».

Содержание

1. Нужен ли, и в каких случаях
2. Гидравлический разделитель
3. Где ставить
4. Схема установки
5. С тёплым полом

Нужен ли, и в каких случаях

Многих владельцев загородных усадеб, и в частности двухэтажных домов, интересует вопрос установки в систему отопления дополнительного циркуляционного насоса. К такому выводу приходят после неравномерного нагрева радиаторов в помещениях при условии, что котел имеет достаточную мощность. Если разница температур между котлом и теплоносителем в трубах превышает 20 градусов, снимите воздушные пробки или установите имеющийся насос на более высокую скорость.

Установка дополнительного насосного оборудования необходима в следующих случаях:

• Когда добавляется дополнительный контур в системе отопления, особенно когда длина труб превышает 80 метров;
• Для равномерного движения теплоносителя в трубах.

Перед установкой дополнительного насоса уравновесить систему отопления балансировочными клапанами.

Дополнительный насос в системе отопления может не понадобиться, если система уравновешена балансировочным и регулирующим клапанами, поэтому обязательно удалите воздух из радиаторов и долейте воду в систему перед покупкой присадки. Если все исправно, нет смысла устанавливать дополнительную помпу.

Гидравлический разделитель

Если возникает необходимость в установке дополнительного насоса, такая система отопления обязательно должна включать в себя еще одно устройство — гидравлический сепаратор. В списке используемых терминов гидравлический сепаратор также может называться аннулоидным или гидрострейнером.

Работа гидравлического сепаратора

Такие устройства рекомендуется использовать в системах отопления, где теплоноситель нагревается котлами длительного горения. Эти нагреватели могут работать в несколько фаз (зажигание топлива, процесс сгорания и подавление), и на каждой из этих фаз должен поддерживаться определенный режим сгорания.

Установка гидравлической стрелы в систему отопления позволяет создать определенный баланс между работой тепла и нагревом системы. Сам аннулоид имеет форму трубы с четырьмя выходами. К основным функциям такого устройства можно отнести:

• Автоматический сброс скопившегося воздуха;
• Улавливание частиц осадка (действует как грязеуловитель).

Гидравлический сепаратор в системе отопления

Система отопления в частном доме выполняет множество функций, которые необходимо выполнять независимо от протока теплоносителя в случае перепада давления в трубопроводах. Заставить установку работать эффективно достаточно сложно, так как жидкость поступает в трубы от одного источника тепловой энергии — от котла, что в конечном итоге приводит к разбалансировке системы отопления. Для предотвращения таких ситуаций используется гидравлический сепаратор — он действует как развязывающее устройство.

Где ставить

В автономных системах отопления в домах рекомендуется устанавливать циркуляционные насосы с мокрым ротором, которые вращаются без использования специальных смазок. Охлаждающим и смазывающим элементом здесь является теплоноситель. При установке такого устройства следует соблюдать следующие правила:

• Вал насоса должен быть на уровне пола;
• Направление потока воды в установке должно совпадать со стрелкой на устройстве;
• Коробку следует размещать сверху или сбоку оборудования, чтобы жидкость не попадала в клеммы насоса.

По мнению некоторых пользователей, лучше установить насос на обратном трубопроводе. Здесь температура теплоносителя минимальна, что увеличивает срок службы устройства, но не все специалисты согласны с этим утверждением. Дело в том, что насос рассчитан на работу в теплоносителе, который может достигать температуры до 110 градусов.

Схема установки

На практике существует две схемы установки циркуляционного насоса в одно- или двухтрубной системе отопления. Перед началом монтажных работ внимательно прочтите инструкцию по сборке. На подготовительном этапе система опорожняется и трубы очищаются от примесей путем дополнительной откачки жидкости. Насос устанавливается согласно приложенной схеме, затем в контур заливается теплоноситель и включается прибор.

Как мы уже говорили, лучше всего устанавливать насос в обратку через байпас. Такое устройство необходимо для отключения воды и замены насоса в случае выхода из строя. Диаметр байпасной трубы должен быть меньше диаметра центральной трубы.

Схема установки дополнительного насоса в систему отопления

Аварийные запорные клапаны устанавливаются перед и после насоса на каждом конце байпаса. В основной трубе установлен дополнительный клапан для направления потока жидкости через насос. Перед входом в насос установлен специальный фильтр для улавливания вредных частиц в воде.

С тёплым полом

Схема установки насоса в & # 171; теплый пол & # 187;

После заполнения установки теплоносителем не всегда удается избавиться от находящегося в ней воздуха. Захваченные газы часто блокируют поток жидкости, и не каждый распределитель можно использовать в качестве спускного клапана. Для решения этой проблемы в циркуляционном насосе предусмотрен специальный выпускной клапан дисковой формы.

Чтобы выпустить скопившийся газ, поверните эту часть против часовой стрелки с помощью отвертки. После того, как вода вытечет из прорези, диск ввинчивается и насос снова запускается. Эта же процедура повторяется несколько раз подряд.

Установка циркуляционного насоса: нюансы монтажа

Содержание статьи:
Установка циркуляционного насоса: что потребуется из материалов
Инструкция по монтажу циркуляционного насоса: последовательность и нюансы

О преимуществах и недостатках современных принудительных систем отопления можно спорить долго – понять можно как их приверженцев, так и противников. Такое патовое положение дел говорит лишь об одном – ни системы принудительного отопления, ни их циркуляционный аналог в полной мере не удовлетворяет требованиям потребителя. Выход? Комбинирование! Чем и занимаются многие люди, устанавливая насос в систему с естественной циркуляцией теплоносителя – при таком подходе к делу получается эффективно работающее отопление с минимальной электрической зависимостью. И самое главное во всей этой истории это то, что сам насос на работоспособность системы не влияет – если он выйдет из строя или пропадет напряжение в сети, отопление будет продолжать работать. В этой статье вместе с сайтом stroisovety.org мы рассмотрим вопрос, как выполняется установка циркуляционного насоса в уже готовую систему отопления с естественной циркуляцией теплоносителя.

Как установить циркуляционный насос правильно

Установка циркуляционного насоса: что потребуется из материалов

Для того чтобы правильно установить циркуляционный насос в систему отопления, понадобится не так уж много материалов. Кроме самого насоса, о котором мы подробнее поговорим немного позже, придется приобрести следующие сантехнические изделия.

1. Запорная арматура (шаровой кран) в количестве 2шт. Они необходимы для того, чтобы обеспечить свободное управление блока байпаса, на котором, как правило, монтируется циркуляционный насос. В большинстве случаев диаметр этих кранов выбирается согласно мощности самого насоса – в основном это диаметр ¾” или 1″. Первый из них наиболее ходовой. Кроме того, приобретая запорную арматуру, нужно учесть и ее резьбовую составляющую: краны должны с одной стороны иметь внутреннюю резьбу, а с другой – наружную. Такие краны маркируются символом Н/В.
2. Шаровой кран в количестве 1 штука – диаметр этого крана должен соответствовать магистральному трубопроводу отопления, находящемуся возле котла. Как правило, это 2″. Этот кран должен иметь с обеих сторон внутреннюю резьбу.
3. Разъемное соединение – это либо американка, либо сгон. Последний обойдется намного дешевле, но с его уплотнением могут возникнуть проблемы – для того, чтобы качественно запаковать сгон, нужна практика. В этом отношении американка менее проблематична.
4. Фильтр – он обеспечивает защиту циркуляционного насоса от повреждения мусора, содержащегося в изобилии в теплоносителе. Его диаметр в полной мере должен соответствовать диаметру двух кранов, описанных в пункте 1.

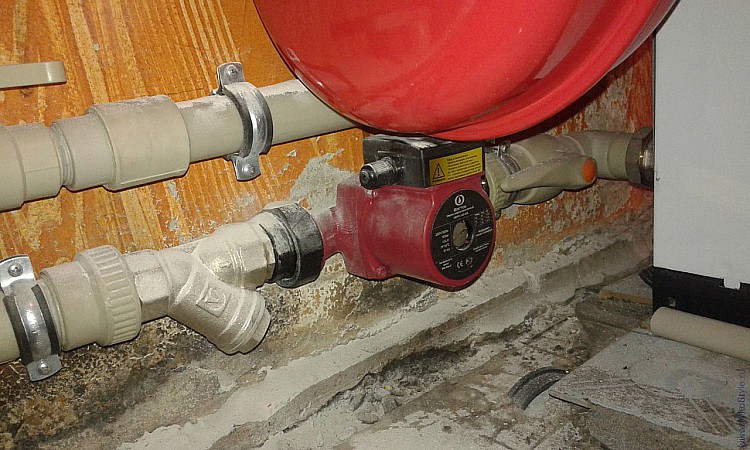

   Установка циркуляционного насоса

Кроме описанных выше материалов, в зависимости от типа труб, которые используются в вашей системе отопления, понадобятся резьбовые концевики – 2 штуки диаметром 2″ для врезки крана в магистраль и 2 штуки диаметром ¾” или 1″ для установки самого циркуляционного насоса. Также не обойтись без пакли (от ленты ФУМ в системе отопления лучше отказаться) и крепежных хомутов, которые позволят снизить нагрузку на шаровые краны и предотвратить тем самым их быструю поломку.

Где установить циркуляционный насос

Инструкция по монтажу циркуляционного насоса: последовательность и нюансы

Монтаж циркуляционного насоса следует начать со сборки узлов. Их у нас получается два – первый условно назовем магистральным, а второй насосным.

1. Магистральный узел не представляет собой никакой сложности – все, что понадобится для его сборки, это соединить шаровой кран диаметром 2″ с разъемным соединением. На сгон или американку туго наматывается пакля, смазывается унипаком или обычной краской, после чего кран и разъемное соединение свинчиваются воедино с помощью разводных гаечных ключей. Если последующая врезка крана будет производиться с помощью сварки, то со стороны крана и разъемного соединения дополнительно вкручиваются отрезки трубы с резьбой – на этой стадии работ паковать их не нужно (при сварке пакля выгорит).
2. Немного сложнее выглядит сборка насосного узла – для более удобного понимания вопроса его также можно разделить на две части (входная часть и выходная часть). Входная – это та, что устанавливается перед насосом по ходу тока теплоносителя, а выходная монтируется после насоса. Самое главное здесь правильно соблюсти последовательность установки приборов. Начнем с входящей части, хотя, по большому счету, что собирать сначала, роли не играет. Берем шаровой кран диаметром ¾” и наматываем паклю на его наружную резьбу – после того как она будет промазана краской или унипаком, на кран навинчивается фильтр. Стрелка на фильтре должна указывать от крана. Как правило, фильтр с двух сторон имеет внутреннюю резьбу, поэтому в него нужно будет вкрутить соединительный ниппель, о котором я забыл упомянуть в необходимых материалах – устанавливается он так же, как и все другие резьбовые соединения. Следом за ниппелем ставится разъемное соединение, которое обычно поставляется в комплекте с циркуляционным насосом. Входная часть готова, теперь самое время заняться выходной частью – все, что здесь потребуется, это накрутить с помощью пакли на наружную резьбу второго шарового крана диаметром ¾” комплектное разъемное соединение.

   Монтаж циркуляционного насоса

Завершая сборку насосного узла, устанавливаем ответные части комплектных разъемных соединений на насос. Установка этих частей производится стандартно – с помощью пакли и разводных ключей. Закончив с процессом сборки узлов, можно приступать к их врезке в систему отопления.

1. Монтаж циркуляционного насоса своими руками нужно начать с установки магистрального крана – он необходим для того, чтобы перенаправить поток теплоносителя в байпас, на котором будет установлен сам насос. Прикладываем собранный узел к магистральной трубе и отмечаем карандашом или маркером ту ее часть, вместо которой будет установлен кран со сгоном или американкой. При этом не забудьте учесть заход резьбы в кран и американку! Отметили? Вырезаем болгаркой часть трубы. Теперь все зависит от способа врезки – резьбы, на которые устанавливается оборудование, можно либо нарезать, либо приварить. Когда они будут уже на месте, две половинки разъемного соединения развинчиваются, после чего на магистраль сначала устанавливается кран, а с другой стороны трубы ответная часть американки. После этого две части соединяются вместе и обжимаются ключом. Все! Магистраль переделана, и можно приступать к изготовлению байпаса с насосом.
2. Установка насосного блока производится по тому же принципу, что и магистральный узел, за исключением нескольких моментов. Для начала в краны, которые располагаются по обеим сторонам от насоса, вкручиваются трубопроводы, представляющие собой отводы, с одной стороны которых нарезана или приварена резьба диаметром ¾”. После этого весь полностью собранный насосный узел приставляется к магистрали так, чтобы магистральный кран оказался между двумя изогнутыми отводами. Дальше на магистрали делаются отметки и по ним вырезаются отверстия, в которые ввариваются отводы. Самое главное здесь – учесть правильное направление тока теплоносителя, а для этого нужно знать ответ на вопрос, где установить циркуляционный насос? Как правило, он монтируется на обратном трубопроводе – следовательно в процессе монтажа нужно проконтролировать, чтобы все стрелки (на клапане и насосе) были направлены в сторону котла. Если перепутаете, то котел просто захлебнется в кипятке и выйдет из строя.

   Схема установки циркуляционного насоса

В заключение темы, как и обещал, несколько слов о самом циркуляционном насосе. Его выбор осуществляется согласно двум критериям – мощности насоса и его надежности. С первым показателем дела обстоят достаточно сложно – при расчете необходимой мощности берется в учет мощность котла, диаметр и длина трубопроводов, объем батарей и этажность дома. В общем, здесь нужны специальные формулы. Избавиться от них можно только в случае, когда выполняется установка циркуляционного насоса, имеющего несколько режимов работы – с помощью переключателя вы сможете опытным путем подобрать необходимые параметры насоса.

Автор статьи Александр Куликов

Как подключить циркуляционный насос к системе отопления?

Конкретно разберем, как происходит установка циркуляционного насоса в систему отопления. Во-первых необходимо определиться по какой схеме Вы будете осуществлять повышение давления горячей воды в системе отопления:

• Если давление в системе позволяет большую часть энергии котла расходовать на поддержание нормальной циркуляции теплоносителя, то можно включить насос в систему через байпас, соблюдая правила установки циркуляционных насосов, чтобы можно было временами обходиться без дополнительной подпитки процесса циркуляции;

• Если система не может обойтись без дополнительной подпитки давления насосом, то в этом случае подсоединение последнего должно производиться непосредственно на каждый стояк отопления (в многоэтажной схеме отопления) или в каждом контуре в трубопроводе отопления. Для максимально безопасной работы всей системы и выравнивания разницы температур рекомендуется предварительно купить гидрострелки.

В любом случае необходимо придерживаться определенных правил по установке:

• Соблюдать схему направления подачи потока теплоносителя по меткам на корпусе насоса;

• Размещать ось ротора насоса только в горизонтальном положении, чтобы не уменьшалась его производительность и насос не перегревался;

• Соблюдать правила безопасности при подключению насоса к электропитанию с правильным подсоединением проводки;

• Перед запуском насоса, заполните систему водой и избавьте ее от воздушной пробки.

Во-вторых обзаведитесь необходимыми материалами для установки насоса:

• Запорными шаровыми кранами на управление работой байпаса в нужном количестве по выбранной схеме;

• Отдельно купите один шаровой кран по диаметру основной магистрали отопления, который надо будет установить перед котлом;

• Достаточно разъемных соединений для обустройства байпаса;

• Трубы для обустройства байпаса;

• Купите дополнительный фильтр грубой очистки, который будет стоять перед насосом;

• Различные концевики и муфты соединений.

Сам процесс устройства байпаса Вы можете представить себе из приложенных схем. Для людей, которые имели дело с трубами, нарезкой определенной резьбы или устройстве и соединении пластиковых труб магистрали, все эти работы не составят труда, как и размещение и установка самого циркуляционного насоса.

Если все это очень трудно выполнить самостоятельно, то на нашем сайте Вы через консультанта можете заказать , цена за оказание таких работ Вас приятно порадует! А для начала советуем посмотреть как же правильно выбрать циркуляционный насос для отопления в Беларуси.

Выбор места установки насоса в системе отопления

Современный циркуляционный насос — достаточно технологичное устройство. В нем применяются узлы и материалы, способные длительное время работать при высоких температурах. Поэтому монтаж нагнетателя в систему отопления частного дома может производиться практически без оглядки на параметры теплоносителя и другие критерии.

Чтобы продлить срок службы устройства, обеспечить ему оптимальные условия работы, рекомендуется устанавливать насос по стандартным требованиям, а именно — на обратку системы отопления, где теплоноситель имеет меньшую температуру. При этом существует несколько простых правил организации систем циркуляции, как открытого, так и закрытого типа.

1. На каждый замкнутый контур отопления нужно установить циркуляционный насос. Это правило всегда соблюдается при отоплении отдельных частей частного дома или при подаче теплоносителя в квартирные радиаторы и теплый пол.
2. Установка дополнительного насоса производится в зданиях, где сеть трубопроводов достаточно протяженная. Рекомендуется монтировать еще один нагнетатель, если длина труб составляет 80 метров и более.
3. Если подача и обратка различаются по температуре более, чем на 20 градусов — это означает необходимость установки подающего насоса в систему с естественной циркуляцией дополнительного нагнетателя, если существующий не справляется с поставленной задачей.
4. Управление циркуляционным насосом путем изменения его скорости может не только обеспечить лучший режим обогрева, но и сэкономить деньги благодаря оптимальным условиям работы котла.

Нагнетатель легко установить своими руками. При этом нужно правильно выбрать место монтажа по требованиям оптимальной работы оборудования. Одновременно должна обеспечиваться удобная регулировка насоса отопления и доступ для его быстрого демонтажа для ремонта.

Совет! Правильная стратегия, когда выбирается устройство для монтажа в новую или уже существующую систему отопления, заключается не только в правильном расчете его параметров. Циркуляционный насос следует выбирать по уровню функциональности. Полезны такие опции, как регулировка скорости, а если приобрести модель с частотным управлением, можно получить возможность очень тонко настраивать отдачу тепла и потребление ресурсов.

Правила выбора точки в системе отопления, где делается монтаж устройства принудительной циркуляции, достаточно просты и понятны.

1. Насос должен находиться как можно ближе к нагревательному оборудованию.
2. Рекомендуется устанавливать устройство на трубу обратки.
3. Как при установке на линию подачи, так и на обратку, между котлом и циркуляционным насосом не должно быть никаких отводов труб, за исключением специальных, предназначенных для обслуживания системы.

Схема подключения нагнетателя по стандартным правилам должна предусматривать возможность изоляции точки установки для демонтажа, обеспечивать работу оборудования в штатном режиме, гарантировать легкое обслуживание системы, проведение пусконаладочных работ.

Монтаж насоса

Приспособления и материалы

Чтобы подключить циркуляционный насос к отопительной системе необходимо не такое уж большое количество элементов. Кроме самого насоса понадобятся следующие изделия:

• 2 шаровых крана. Они нужны для того, чтобы свободно управлять блоком байпаса (на нём обычно монтируют насос). Диаметр кранов подбирают исходя из мощности насоса. Как правило, он равняется 0,75 или 1 дюйму.

Важно! При выборе арматуры следует обратить внимание на её резьбу: внутреннюю – с одной стороны, наружную – с другой. Стандартная маркировка для подобных изделий: Н/В.

• Один шаровой кран с диаметром, который соответствует размеру магистрального трубопровода, расположенного у котла. Зачастую, это 2 дюйма.

Важно! Обе стороны крана должны иметь внутреннюю резьбу.

• Разъёмное соединение. Используют сгон либо «американку». Стоимость сгона значительно ниже, но его трудно уплотнять.
• Фильтр. Защищает циркуляционный насос от мусора и повреждений. Диаметр фильтра соответствует диаметру кранов из пункта 1.

Помимо описанных элементов при монтаже могут понадобиться:

• 2 резьбовые концевики с диаметром в 2 дюйма (для врезания крана в магистраль;
• 2 резьбовые концевики (диаметр 1 или 0,75 дюйма) – для установки насоса;
• крепёжные хомуты – для снижения нагрузки на краны;
• пакля.

Определние места монтажа и его подготовка

1. Прежде всего, выбирают схему подключения циркуляционного насоса. Она не должна усложнять самостоятельное обслуживание отопительной системы.
2. Агрегат нужно будет подключить там, где подключается бак на участке трубы спадающего типа. Таким образом, там удастся достичь высокой температуры.

1. До непосредственного монтажа механизма на байпас нужно проверить: способен ли насос выдержать высокий напор горячей воды.
2. Чтобы поддержать работоспособность «тёплого пола» следует установить насос в районе подачи тёплой воды. Так можно будет избежать появления воздушных пробок.

Схемы обвязки систем отопления

Выстраивая линию изложения для быстрого понимания особенностей организации тех или иных систем отопления, разумно начать с варианта с принудительной циркуляцией.

С принудительной циркуляцией

У такой схемы есть ряд особенностей.

1. Перепады высот, наклоны труб, расположение радиаторов относительно нагревательного котла никак не регламентируются.
2. В системе применяются многоточечная техника или одноточечная система выпуска воздуха (краны Маевского на радиаторах отопления или одна точка отвода с наибольшим уровнем высоты).
3. Допускается организация как угодно большого количества изолированных контуров циркуляции, каждый из которых обслуживается отдельным насосом.

Главная отличительная черта системы с принудительной циркуляцией — ее работа без функционирования циркуляционного насоса невозможна. Поэтому при отключении питания теплоноситель останавливается, помещения не отапливаются.

Важно! Если отключение питания происходит при отрицательных температурах воздуха, система с принудительной циркуляцией требует аварийного слива, если время до восстановления работы допускает замерзание теплоносителя. Для этого обязательно предусматриваются аварийные точки слива, в нескольких местах структуры труб с низким уровнем. Этого не нужно делать, если система закрытая, а теплоноситель не предусматривает замерзание при отрицательных температурах.

С естественной циркуляцией

Система с естественной циркуляцией имеет ряд преимуществ, однако требует четкого соблюдения правил организации. Ее особенности следующие.

1. После нагревательного котла предусматривается разгонная линия, вертикальная труба, позволяющая создать давление при расширении теплоносителя для его движения по сети.
2. Регламентируется четкий параметр наклона, как труб подачи, так и обратки.
3. При нескольких контурах отопления трудно или невозможно добиться оптимальной отдачи тепла в каждом из них.

Управление циркуляционным насосом движением теплоносителя способно кардинально увеличить функциональность, эффективность, настраиваемость системы обогрева с естественной циркуляцией.

Такая система позволяет решить ряд стандартных задач:

• нивелировать ошибки проектирования и преодолеть гидравлическое сопротивление сети трубопроводов;
• оптимизировать загрузку контуров отопления при установке нескольких насосов, регулировать отдачу тепла;
• улучшить условия работы нагревательного оборудования.

Главное достоинство системы с естественной циркуляцией, при всей сложности ее организации, заключается в возможности работы при отключении энергопитания. Чтобы этого достичь, циркуляционный насос устанавливают в байпас. Это достаточно простая структура.

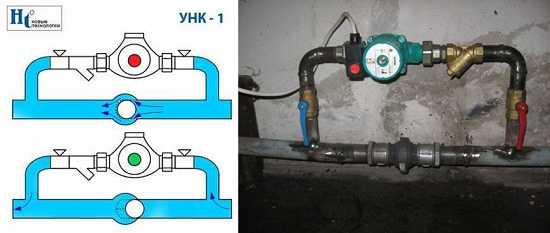

Байпас – это отдельный узел для установки циркуляционного насоса с петлей обвода и запорной арматурой для обслуживания.

Узел байпаса обеспечивает несколько удобных возможностей.

1. При перекрытии шаровых кранов нагнетатель можно снять без слива всей системы, чтобы провести ремонт циркуляционного насоса или его замену.
2. Обеспечивается работа системы без электропитания.
3. Можно провести первичный запуск отопления без участия циркуляционного насоса.
4. Легко организовать структуру защиты насоса от попадания в его турбину примесей, путем установки фильтра грубой очистки или узла сетчатого типа.

Схема водяного отопления частного дома может использовать как байпас с ручным, так и с автоматическим управлением. В последнем случае в контуре обвода циркуляционного насоса монтируется обратный клапан.

При работе циркуляционного насоса на выходе обратного клапана образуется избыточное давление. Узел перекрывает подачу, обеспечивая оптимальную схему движения теплоносителя. При отключении питания через клапан начинает двигаться вода благодаря естественной гравитационной составляющей. Такая схема не требует регулировки и настройки, в том числе при пусконаладочных работах.

Совет! Поскольку обратный клапан — достаточно чуткое к попаданию окалины и минеральных отложений устройство, в открытых системах отопления рекомендуется дублировать его работу последовательно устанавливаемым шаровым краном.

Подключение насоса к сети электропитания

Подключение к сети электропитания может производиться двумя методами.

Прямое подключение

Первый — стандартный, представляет собой прямое подключение питающего кабеля к розетке с нужным типом напряжения. При этом:

• выбирается провод сечением не менее 2 кв.м;
• проводники должны быть многожильными, чтобы уменьшить вероятность переломов при изгибах;
• подключение обязательно производится с использованием заземляющего провода.

Конкретное сечение проводников следует выбирать, исходя из рекомендаций производителя и паспортной мощности насоса. Розетка, в которую подключено устройство, должна располагаться как можно ближе к точке монтажа, при этом рекомендуется установить между ней и насосом УЗО, автоматы аварийного отключения.

Провод заземления рекомендуется заводить из розетки, общей структуры электросети. Если этого сделать невозможно из-за устаревшего типа проводки, насос допускается подключить к внешнему контуру.

Совет! Если подводящий кабель напряжения насоса расположен близко к трубам отопительной сети, и температура теплоносителя превышает 90 градусов — выбирают специальный термостойкий провод для питания оборудования.

Применение ИБП

При работе нагнетателя, особенно под нагрузкой, возможны сбои электропитания, случаи его прекращения, изменение входных параметров напряжения. Это может негативно отразиться на сроке службы устройства, его эффективности, привести к поломкам. Поэтому при возможности стоит использовать схему подключения через источник бесперебойного питания.

При выборе модели источника бесперебойного питания проводят простой расчет. В базовые условия входит мощность циркуляционного насоса и время, в течение которого должна поддерживаться его работа. По результатам расчета выбирают емкость батареи или модель ИБП. Многие производители такого оборудования на своих официальных ресурсах предлагают графики и таблицы, по которым легко определить оптимальный вариант источника питания.

Совет! Для питания циркуляционного насоса рекомендуется применять ИБП только с синусоидальной формой выходного сигнала или близкой к ней. Лучшие результаты показывают On-Line ИБП, обеспечивающие нулевое время реагирования и идеальную кривую напряжения.

Монтаж

Переходим непосредственно к установке. Сама схема обычно не вызывает вопросов. Монтаж осуществляется с помощью накидных гаек. За счет этих элементов циркуляционное оборудование надежно соединяется с трубами, да и снимается потом легко, в случае необходимости. Затем все места стыков тщательно промазываются герметиком. После полного его застывания система проверяется на наличие протечек. Вот, собственно, и все.

Но для того, чтобы оборудование работало максимально эффективно и правильно, недостаточно просто произвести его подключение к трубам. Важно также соблюдать при этом определенные правила:

• роторная ось циркуляционного прибора должна располагаться строго горизонтально. Трубопровод при этом может иметь любое направление. Важно обратить внимание именно на расположение самого прибора;
• на корпусе насоса располагается пластиковый короб, в котором скрыты все контакты, обеспечивающие электропитание. Этот элемент должен располагаться наверху. В противном случае, при возникновении протечки (от чего не застрахована ни одна система) всю эту «начинку» зальет, и она перестанет функционировать. Переместить пластиковый короб на другу часть насоса при необходимости возможно, открутив крепежные винты и повернув кожух вокруг прибора;
• монтировать насос нужно так, чтобы соблюсти нужное направление потока, на которое рассчитан прибор. Оно указано на корпусе;
• запорные краны, расположенные в непосредственной близости от насоса, должны быть сделаны из качественных материалов, поскольку на них приходится довольно большая нагрузка, связанная с весом прибора.

Следует позаботиться и о правильности подключения оборудования к электропитанию. Самый простой способ — просто воткнуть штепсель в имеющуюся неподалеку розетку. Но такой подход не является оптимальным, поскольку в этом случае вы не сможете обеспечить прибору хоть какую-то страховку. Гораздо более приемлемым вариантом является проведение отдельной электролинии, на которую установлена автоматическая защита от перепадов напряжения в сети. Естественно, также нужно обеспечить и наличие заземления в помещении.
Проведение работ с электричеством сопряжено с рисками для здоровья и жизни. Если вы никогда не занимались подобной деятельностью и не обладаете соответствующими знаниями в необходимом объеме, то лучше обратитесь к профессионалам для подключения насоса к электросети. Его встраивание в трубопровод, в случае ошибки, приведет разве что к протечке и другим неприятным, но исправимым последствиям. А вот поражение электротоком — вещь гораздо более серьезная.

Наладка и запуск в работу

Пусконаладочные работы после установки циркуляционного насоса не представляют сложности, но должны проводиться в определенном порядке.

1. Насос монтируется в байпас или врезается в трубу обратки, подачи.
2. Производится подключение устройства к электросети.
3. Система отопления заполняется водой.
4. Производится удаление воздушных пробок путем открытия запорной арматуры на специально сделанных отводах или кранах Маевского, установленных на радиаторах отопления.
5. Удаляется воздух из корпуса циркуляционного насоса путем открытия клапана, отвинчивания винта на крышке корпуса устройства.

Как только из специального отвода насоса начинает выходить вода — устройство готово к работе. После этого достаточно запустить нагревательный котел, свериться по паспорту, какую скорость лучше включать на насосе отопления, установить оптимальный режим и отрегулировать параметры давления в системе в процессе нагрева теплоносителя.

Виды устройств

После того как государство решило, что в частном загородном доме тоже можно прописываться, владельцы таких строений начали задумываться о возможности жить на своем участке. Естественно, для этого нужно тщательно все продумать и немного переделать. Неудивительно, потому что для превращения дачного домика в полноценный коттедж следует очень постараться.

Капитальное внутреннее отопление – это один из самых необходимых шагов в обустройстве частного дома. Так что неудивительно, что установка насоса в системе отопления становится все более частым явлением. Так происходит только потому, что какая бы ни была автономная деталь теплоподачи, для круглогодичной работы требуется установить еще и дополнительное оборудование. Часто обходятся одним только насосом, если отопление уже есть.

Для потребителей сегодня есть два основных варианта – водяные и циркуляционные элементы. О них поговорим ниже.

Возможные неисправности циркуляционных насосов

Циркуляционный насос — достаточно простое устройство. Его серьезные поломки заключены в износе колеса турбины, физическом повреждении элементов или выходе из строя электросхемы. Некоторые неисправности насоса отопления можно устранить своими руками. Для этого устройство нужно демонтировать и разобрать. Порядок действия при этом следующий.

1. Отключить питание оборудования.
2. Если насос установлен в байпасе или предусмотрены краны с двух сторон — перекрывается подача теплоносителя, устройство демонтируется из точки установки.
3. При длительном ремонте — следует установить запасной насос.

Совет! Если система отопления не позволяет перекрыть подачу жидкости в ограниченной области установки насоса — рекомендуется полностью слить теплоноситель перед демонтажом устройства. Такая мера позволит быстрее провести пусконаладочные работы по стандартной схеме.

При разборке циркуляционного насоса можно получить доступ к его основным функциональным частям:

Насос сильно гудит, но циркуляции теплоносителя не наблюдается

Такая неисправность возникает при длительном простое оборудования. Устройства уплотнения, подшипники лишены смазки, образуются плотные минеральные отложения. Для запуска насос требуется разобрать по инструкции производителя. Снимается корпус, электропривод. Используя отвертку или любое зажимное приспособление, проворачивают ротор и добиваются его относительно свободного вращения. После этого насос устанавливается на штатное место и включается.

Устройство сильно шумит при работе

Причина избыточного шума — попадание мусора в зону вала электродвигателя и блок турбинного колеса. Проблема ликвидируется полной разборкой и чисткой устройства.

Совет! Чтобы предотвратить неприятности в будущем, рекомендуется установить фильтры очистки на входе насоса, а для простаивающего оборудования — осуществлять пуски на 20-30 минут не реже 1 раза в месяц.

Насос не включается

Причин отказа запуска может быть несколько. Самая распространенная — сбой электропитания. Следует проверить питающий кабель (отключив автоматы защиты или вытащив вилку из розетки) на предмет переломов, повреждений, протестировать напряжение источника питания.

Другая причина отказа запуска — срабатывание защиты. Для ликвидации проблемы следует заменить плавкие предохранители или другие элементы, предусмотренные производителем. Перед запуском насоса тщательно проверить состояние и параметры питания сети, убедиться в правильности работы других связанных с нагнетателем систем.

Устройство запускается и прекращает работу через короткий интервал времени

Причина автоматического останова заключена в превышении допустимой нагрузки. Это вызывается накипью на частях мокрого ротора. Для восстановления нормальной работы насос следует разобрать, удалить минеральные отложения при помощи специальных средств.

Сильный шум, вибрация, выделение тепла

Причины резкого изменения звука и других параметров работы — воздух в циркуляционном насосе. Данная проблема может вызываться неправильным проведением пусконаладочных работ или превышением уровня минимального предела кавитации. Устранение неполадки производится регулировкой параметров системы отопления. Из труб удаляют воздушные пробки, аналогичную операцию проводят клапаном на верхней части корпуса насоса.

Совет! Для предотвращения образования кавитационных пузырьков следует отрегулировать входное давление (сделать его выше минимального, указанного в паспорте насоса) в подающем патрубке.

Постоянный, увеличенный уровень вибрации

Причина избыточной вибрации может заключаться в износе подшипников. Данные элементы конструкции имеют ограниченный срок службы даже при идеальных параметрах теплоносителя. Рекомендуемый интервал замены подшипников в циркуляционных насосах обязательно указывается в паспорте конкретной модели.

Стоит помнить, что вытащить запрессованный в посадочное отверстие подшипник можно при помощи специального съемника. Обратная установка в домашних условиях производится деревянной киянкой. Новый подшипник размещается на посадочном отверстии и забивается легкими, точными ударами.

Недостаточное давление

Верно установленный, работающий циркуляционный насос в отдельных случаях не способен обеспечить достаточное давление. Причина может быть в неверной установке скорости вращения, что часто наблюдается при высокой вязкости теплоносителя или избыточной длине трубопроводов. Если есть такая возможность — устройство регулируется, в случае неверного выбора модели она заменяется.

У трехфазных насосов причина недостаточного давления может заключаться в неверной схеме подключения. Поэтому первой фазой устранения проблемы должна быть проверка фазировки, состояния нулевого провода, напряжения энергосети.

Стоит всегда помнить, что циркуляционный насос попадает к пользователю не сразу после производства. Поэтому знать, как разобрать и почистить устройство, а также его составные части — полезно. К примеру, такие сведения легко помогут справиться со случаем, когда отключение происходит по причине окисления контактов предохранителей. Операция частичной разборки и зачистки в таком случае может быть произведена даже без демонтажа устройства.

Важно! Если простые методы устранения неполадок не помогают, следует обратиться за помощью к профессионалам. Для определения зазора (степени износа турбинного колеса) между крыльчаткой и корпусом могут потребоваться специальные приспособления. Это же относится к оценке параметров обмоток двигателя. В отдельных случаях может требоваться сложный, профессиональный ремонт.

Схема расположения устройств в подключении насоса

Чтобы установить насос правильно, следует соблюдать ряд несложных правил:

• С обеих сторон устанавливаются шаровые краны. Это нужно, чтобы можно было демонтировать насос, например во время ремонта или замены. • Перед насосом в трубу врезается фильтр – это необходимо, чтобы избежать попадания крупных механических частиц вместе с водой. • Верхняя часть байпаса оснащается воздушным клапаном. Воздушные пробки – не редкость в таких системах, а их лучше избегать. • Направление, указанное стрелкой на приборе, должно соблюдаться – перемещение воды должно идти строго в этом направлении. • «Мокрые» насосы монтируют горизонтально. Этим устройство оберегается от серьезных повреждений, если не весь электродвигатель будет погружен в воду. • Клеммы насоса смотрят вверх. • Резьбовые соединения оснащаются прокладками и защищаются герметиками. • Подключать насос нужно исключительно в розетку с заземлением.

5 способов прокачки системы отопления, вентиляции и кондиционирования воздуха —

Крис Эдмондсон

Существует несколько способов прокачки системы чиллера или бойлера. На самом деле существует пять распространенных подходов, и все, кроме одного, включают некоторые вариации нашей последней темы — первично-вторичную накачку.

Переменная первичная откачка

Современные системы, в которых не используется первичная вторичная перекачка, обычно известны как регулируемые первичные системы . В этой простой конструкции имеется только один набор насосов (насосы чиллера или бойлера), создающий поток для всей системы. Как вы можете видеть на Рисунке 1, между насосами чиллера и распределительной системой все еще есть общая труба, но нет вторичных насосов. В общей трубе установлен регулирующий клапан. Дросселируя этот клапан, мы создаем перепад давления в общей трубе, что нагнетает больше воды в распределительный трубопровод. Регулирующий клапан является единственным средством управления в системе такого типа.

Плюсы/минусы:   Вообще говоря, системы с переменным первичным контуром могут иметь меньшую себестоимость, но эксплуатационные расходы на насосы могут возрасти из-за потери мощности, связанной с дросселированием регулирующего клапана. Переменный первичный контур в системах с охлажденной водой позволяет компенсировать дельта-Т, если вы можете перекачать чиллер. Последовательности управления могут быть сложными для освоения, и такие системы не так легко расширяются для удовлетворения растущих или меняющихся потребностей, как системы с вторичными насосами.

Рисунок 1

Первичная Вторичная Насосная

Следующим шагом будет простая первичная вторичная система — то, о чем мы много говорили в течение последних нескольких недель. На рис. 2 вы можете увидеть все основные строительные блоки практически любого типа первичной вторичной конфигурации. Насосы с постоянной скоростью пропускают поток через первичный контур (чиллер или бойлер). Отдельный вторичный насос подает переменный расход во вторичный контур и двухходовые клапаны применяются для регулирования расхода через каждую зону.

Плюсы/минусы:   Этот простой дизайн обычно имеет низкую начальную стоимость и хорошую гибкость. Это также снижает сложность каскадирования и управления чиллером или котлом за счет устранения двухпозиционных клапанов и требований к минимальному/максимальному расходу. Однако эффективность ограничена, поскольку зона, ближайшая к основному контуру, подвержена избыточному давлению.

Рисунок 2

Первично-вторично-третичная перекачка

В первично-вторично-третичной системе (рис. 3) все становится немного сложнее, но принципы остаются теми же. Общая труба (независимо от того, находится ли она между первичным контуром и вторичным контуром или между вторичным контуром и третичным контуром) действует как развязка, поэтому потоки действуют независимо друг от друга, что обеспечивает дополнительную степень тепловой изоляции.

Плюсы/минусы:   Первично-вторично-третичные системы уже давно применяются в крупных кампусных установках с длинными участками трубопровода. Они дают проектировщику возможность разделять удаленные зоны, чтобы вторичным насосам не приходилось нести такие высокие потери напора. Они обеспечивают превосходную конструктивную гибкость, поскольку поток в каждую зону независим, поэтому первично-вторично-третичная перекачка является хорошим вариантом для систем с разнообразными режимами нагрузки. Первые затраты выше из-за дополнительных насосов и двухходовых клапанов, но при правильном проектировании первично-вторично-третичной перекачки значительно снижаются эксплуатационные расходы. Такие системы также легко расширяются, потому что дополнения не повлияют на расход или балансировку существующих насосов.

Рисунок 3

Первично-вторично-третичный гибрид

Первично-вторично-третичные конструкции также могут быть гибридными, что означает, что вам не нужно размещать третичный контур в каждой зоне. Скорее, вы можете изолировать зону с высокими потерями напора с помощью третичного насоса, продолжая эффективно обслуживать близлежащие зоны с помощью вторичных насосов. На рис. 4 показан гибридный дизайн «первичный-вторичный-третичный» .

Плюсы/минусы:   Этот подход обеспечивает всю эффективность и гибкость стандартного первично-вторично-третичного подхода, но устраняет некоторые дополнительные затраты на оборудование.

Рисунок 4

Первичный-вторичный – Зона

Наконец, существует подход первичный-вторичный- зона . В конструкции первично-вторичной зоны каждую отдельную зону обслуживают отдельные насосы; нет специального насоса вторичного контура. Как видно на рисунке 5, между отдельными зонами нет общей трубы, поэтому переход на одну зону повлияет на поток через другие зоны. По этой причине это не лучший выбор для системы, которая, вероятно, столкнется с будущим расширением или обновлением, поскольку изменение существующих нагрузок может потребовать изменения размеров всех насосов.

Этот тип конструкции имеет потенциал для высокой экономии энергии, но с некоторыми оговорками, включая медленное время реакции на изменения в потребностях системы. Поскольку насосы подключены параллельно, особое внимание следует уделить выбору, а рабочие характеристики должны быть совместимы. Кроме того, при определенных условиях нагрузки обратное давление может быть выше, чем давление подачи, что может создать проблемы с оборудованием первичного контура.

Плюсы/минусы:   Основным преимуществом такого расположения трубопроводов является значительно более низкое давление в системе и меньшая мощность. Однако управляемость представляет собой проблему, поскольку между зонами нет разделения. Расширение системы также может быть весьма дорогостоящим.

Рисунок 5

Закачивать или откачивать?

Ранее в программе «Monday Morning Minutes» Р. Л. Деппманна рассматривалось расположение насоса в системе отопления с котлом с первичным регулированием. Мы сделали очень четкое заявление о местоположении насоса. Сегодня мы рассмотрим первично-вторичные системы. Независимо от того, является ли система переменной первично-переменной вторичной или постоянной первично-переменной вторичной, вопрос, на который мы ответим, заключается в том, где должен располагаться первичный насос?

Имеет ли значение насос, где он находится в закрытой гидравлической системе?

Мы начали с этого вопроса на прошлой неделе и сделали два утверждения относительно расположения насосов.

Заявление 1. Насосу все равно, где он находится в закрытой гидравлической системе низкого давления. В этом блоге мы также выявили большое беспокойство по поводу расположения насоса по отношению к расширительному бачку.

Утверждение 2: Насос обеспокоен тем, где он находится по отношению к расширительному бачку, и хочет перекачивать из бачка.

Первичные Вторичные Основные понятия

При чтении этого блога было бы полезно понять несколько основных понятий первичных вторичных (P-S) водяных систем отопления. Ключом к дизайну P-S является зеленая труба на диаграмме выше. Это называется обычной трубой и представляет собой короткий отрезок трубы длиной 12 дюймов с низкой скоростью. Идея состоит в том, чтобы сделать падение давления в общей трубе настолько низким, чтобы оно не влияло на рабочий расход любого из насосов.

Изменение расхода во вторичной системе не влияет на расход через котлы в первичной системе.

Если вам нужна дополнительная информация об основных и вторичных условиях и правилах, посетите многие из предыдущих блогов.

Гидравлический первичный-вторичный трубопровод – Насколько важны два тройника?

Гидравлическая система Первично-вторичные правила-Системы развязки

Первично-вторичные трубопроводы и циклы водотрубного котла

Гидравлические конденсационные бойлеры Отопительные буферные резервуары — Часть 1 из 3 — Расположение

Расположение первичного насоса на входе в котел

На изображении выше показана система отопления с переменным первичным, переменным и вторичным отоплением, в которой первичные насосы качают в котлы. Существенным отличием этой системы от системы с первичным регулированием является добавление насосов нижнего напора котла и общей трубы с низким перепадом давления.

Преимущества: расположение расширительного бака и напора котла. Расширительный бак расположен на входе вторичных насосов с более высоким напором. Это хорошо, так как мы откачиваем из точки отсутствия изменения давления. Резервуар и воздухоотделитель находятся в точке самого низкого давления и самой высокой температуры, что отлично подходит для разделения воздуха.

Первичный насос может выглядеть так, как будто он качает в резервуар. Если присмотреться, в общей трубе нет перепада давления, и от общей трубы до резервуара всего несколько футов трубы. Давление в расширительном баке близко к давлению в общем трубопроводе, поэтому первичные насосы откачиваем от точки неизменения давления. Это также имеет смысл, потому что большая часть перепада давления в первичном контуре приходится на котел.

Давление насоса повышает давление в котле. Факт, который нравится многим производителям котлов.

Клапан сброса давления работает с этим расположением насоса?

Я сделал заявление о взаимосвязи между предохранительным клапаном, резервуаром и расположением насоса в блоге первичной переменной. Как давление в котле будет зависеть от температуры в этой первичной-вторичной системе? Начните с тех же исходных критериев проектирования расширительного бака, что и в предыдущем блоге.

Используйте пример системы на 2000 галлонов воды с расчетом от 180⁰F до 140⁰F. Предположим, что давление наполнения составляет 20 фунтов на квадратный дюйм. Предположим, что используемые нами котлы будут иметь установленное давление предохранительного клапана 100 фунтов на квадратный дюйм. Высота напора первичного насоса составляет 25 футов (25 футов). Мы будем использовать программу esp-Systemwize от B&G для определения размеров резервуаров.

Так же, как и в основной системе, расширительный бак остается B&G B400 высотой 30” x 50”.

Когда первичный насос качает в котел, что происходит, если система находится в состоянии разгона, но насос работает на минимальной скорости всего 2 фунта на квадратный дюйм? На входе первичного насоса потребуется манометрическое давление 88 фунтов на квадратный дюйм, чтобы клапан сброса давления начал давать сбои. (Избыточное давление 100 фунтов на кв. дюйм за вычетом 10 % составляет 90 фунтов на кв. дюйм изб. 90 фунтов на кв.5⁰F. Клапан сброса давления активен, и температура разгона не будет паром.

Предохранительный клапан ASME откроется, если регуляторы температуры на котле откажут.

Не размещайте первичный насос на выходе из котла

Не рекомендуется располагать первичный насос на выходе из котла в первично-вторичном применении. Теперь первичный насос качает в точку без изменения давления. В нашем примере давление наполнения составляет 20 фунтов на кв. дюйм изб., а давление насоса — 11 фунтов на кв. дюйм (25 футов). Котел на всасывании насоса будет на 9PSIG. Если бы давление наполнения было ниже 12 фунтов на квадратный дюйм, это давление в котле было бы 3 фунта на квадратный дюйм, и производителю котла это не понравилось бы.

Выводы о расположении насосов с котлами

Вывод из этой статьи и предыдущего блога прост. Расположение насосов зависит от типа проектируемой системы.

Насос первичной переменной: В системе первичной переменной отсутствует специальный циркуляционный насос котла. Системный насос также качает котел.

Заявление: Предпочтительное расположение насоса в первичной регулируемой системе отопления – на выходе из котлов.

Первично-вторичная перекачка: В первично-вторичной системе имеется специальный котел, циркулирующий первичный насос, а также отдельный системный вторичный насос. Существует общая труба, рассчитанная на перепад давления менее 1 фута, которая разделяет две насосные системы.

Заявление: Предпочтительное расположение вторичного насоса в системе первичного-вторичного отопления – на выходе из котлов. Предпочтительное расположение первичного насоса в системе первичного-вторичного отопления на входе в котлы.

Нам часто задают вопрос: какая система лучше: первично-переменная или первично-вторичная? Ответ: «Это зависит». Это станет темой следующих «Минутов утра понедельника» Р. Л. Деппмана.

Что нужно знать о параллельной работе насосов

Меня часто просят посетить заводы, чтобы проконсультироваться по проблемам, связанным с неадекватной скоростью потока в системах с двумя насосами. Этим установкам обычно более 10 лет, а операторы по вводу в эксплуатацию и инженеры уже не работают. Требования к производительности завода увеличились, и/или оборудование просто устарело и менее эффективно. В любом случае, желаемый результат состоит в том, чтобы получить больший поток через систему.

В типичном сценарии кто-то замечает, что есть дополнительный установленный насос, и решает, что решение состоит в том, чтобы просто запустить и использовать второй насос. Неподготовленному человеку, который видит два насоса, установленных в одной системе, кажется логичным, что параллельная работа второго насоса увеличит поток. Это может работать в некоторых случаях, но часто не работает. Если система не рассчитана на одновременную (параллельную) работу двух (или более) насосов, у обоих насосов вскоре возникнут проблемы.

Если у вас система с двумя насосами, в первую очередь необходимо определить конструкцию системы:

1. Два насоса настроены для индивидуальной и/или параллельной работы.  Другими словами, насосы могут работать параллельно или по отдельности, охватывая широкий диапазон ожидаемых потоков.
2. Два насоса в сборе с одним установленным запасным насосом.

Чтобы найти решение проблемы, первое, что я прошу, это системную кривую. Кривая часто недоступна, поэтому я работаю с заводским персоналом, чтобы рассчитать и разработать кривую системы. Как только мы наложим кривую системы на кривую насоса, проблема и возможные решения станут очевидными.

Во многих случаях разработчик системы может спроектировать систему так, чтобы один насос выполнял всю требуемую работу (насос со 100-процентной нагрузкой) со вторым насосом (также известным как резервный насос, установленный запасной, 100-процентный запасной или резервный насос). насос) готов к работе, поэтому первый насос можно вывести из эксплуатации, не нарушая производственный процесс. Насосы и связанные с ними двигатели и контроллеры рассчитаны на 100-процентную нагрузку.

Пересечение кривой одиночного насоса и кривой системы должно находиться вблизи точки наилучшего КПД (BEP) насоса. В таких случаях система трубопроводов не предназначена для одновременной работы обоих насосов. Размер трубы, как правило, слишком мал, чтобы эффективно справляться с более высокими расходами, и при работе обоих насосов возникают огромные потери на трение. Другой способ представить эту ситуацию: кривая системы крутая, а не плоская, для работы с двумя насосами.

Если система рассчитана на одновременную работу обоих насосов, то кривая системы по своей конструкции будет в целом более плоской и будет иметь меньшее трение. Вы также можете думать о нежелательном трении как о потраченной впустую лошадиной силе, что приводит к более высоким затратам на электроэнергию.

Этот столбец не предназначен для подробного объяснения того, почему одна кривая крутая, а другая пологая. Важно отметить, что более крутые кривые представляют большие потери на трение, когда вы пытаетесь прокачать больший поток через трубу. Для этой статьи достаточно сказать, что если система предназначена для параллельной откачки, кривая системы будет более плоской.

На рис. 1 показана правильно спроектированная система для параллельной работы насосов. При работе одного насоса (точка пересечения 1) кривая системы остается относительно плоской, а расход равен X с соответствующим напором Y.

Рис. 1. Типовая система, рассчитанная на параллельную работу двух насосов (графика предоставлена ​​автором) Когда запускается второй насос (точка пересечения 2), трение, представленное более высокими расходами, приводит к несколько более крутой кривой системы. Хотя поток будет больше X, обратите внимание, что он не достигнет величины 2X.

На рис. 2 показано, что если один из насосов является установленным запасным и оба насоса работают одновременно, то дополнительный поток слишком велик для данного диаметра трубы, что приводит к высоким потерям на трение.

Рис. 2. Система, не предназначенная для параллельной работы двух насосов. Второй насос предназначен только в качестве запасного.

Глядя на рабочую точку 2, вы можете видеть, что запуск второго насоса дал небольшой дополнительный поток. Он может быть в диапазоне расхода X плюс 10 процентов, но во многих случаях это даже хуже. Вот почему запуск второго насоса может привести к отключению обоих насосов.

В таких ситуациях всегда будет сильный насос и слабый насос. Даже если насосы были спроектированы и изготовлены идентичными, всегда есть какой-то нюанс в одном из насосов и в системе, который не позволит насосам быть идентичными.

Более мощный насос попытается выдержать полную нагрузку (представленную системой). Более мощный насос будет работать далеко вправо по своей кривой (состояние, называемое выбегом) и иметь проблемы с вибрацией и кавитацией (чистый положительный напор на всасывании [NPSH] и рециркуляция с углом наклона потока), которые проявляются в повреждении рабочих колес, а также в недолговечных подшипниках. и механические уплотнения. В то же время слабый насос будет работать с низким или нулевым расходом и иметь аналогичные проблемы, поскольку он работает на крайней левой стороне кривой. Нередко более мощный насос создает давление, достаточное для закрытия обратного клапана нагнетания более слабого насоса, что, следовательно, вынуждает его работать с перекрывающим напором (нулевым расходом).

На рис. 3 показана работа насоса 1 (точка пересечения 1) и последующая параллельная работа насоса 2. Распространенным заблуждением является то, что если запустить второй насос, расход удвоится до точки пересечения 2. В действительности, фактическая рабочая точка будет в точке пересечения 3. В системе с центробежным насосом насос всегда будет работать там, где этого требует кривая системы.

Рис. 3. Распространенное заблуждение о параллельном подключении насосов: пользователь ожидает, что поток будет в точке 2 при запуске второго насоса, но на самом деле это будет точка 3.

1. В этой статье рассматриваются два насоса, подключенных параллельно, но обратите внимание, что параллельно может работать любое количество насосов.
2. Насосы в системе, не предназначенной для параллельной работы, не должны работать одновременно, за исключением коротких интервалов во время операций переключения. Иначе можно преждевременно повредить оба насоса.
3. Часто хорошей конструкцией системы является параллельное подключение насосов, поскольку они могут обеспечить гибкость для согласования расхода с нагрузкой. Эта установка также более надежна, поскольку она обеспечивает защиту в режиме ожидания для относительно высокого процента полной нагрузки в случае выхода из строя одного насоса.
4. Конструкции параллельных систем повышают эффективность, поскольку они могут лучше обрабатывать различные потоки по сравнению с использованием одного большого насоса.
5. Различные конструкции/модели насосов могут работать вместе параллельно, но важно, чтобы они имели одинаковый напор и одинаковые удельные скорости.
6. Если система предназначена для параллельных насосов, определите, какой из насосов мощнее, запуская насосы по одному и измеряя напор при различных расходах. Как правило, сначала всегда запускайте более слабый насос.
7. Вы можете преодолеть некоторые несоответствия в конструкциях насосов и систем, используя приводы с регулируемой скоростью и тщательно отслеживая, где каждый насос находится на кривой, изменяя скорости по мере необходимости для поддержания сбалансированной нагрузки.
8. При запуске одного насоса для небольших нагрузок, а затем при запуске второго насоса для работы с большими нагрузками не допускайте, чтобы первый насос работал на своей кривой слишком далеко до того, как будет запущен второй насос. Первый насос может находиться в состоянии кавитации в течение некоторого времени, прежде чем включится второй насос. Я вижу, что это часто происходит в системах, предназначенных для автоматической работы. Разработчик часто упускает из виду пределы NPSH на правой стороне кривой.
9. Независимо от того, подключены ли насосы параллельно или это всего два насоса в системе с одним насосом, я всегда рекомендую устанавливать счетчики моточасов для учета часов работы. Я был свидетелем многих ошибок, вызванных решениями, основанными на чьей-то памяти или привычках вести записи. Счетчики моточасов – это недорогая страховка. (Вы знаете, когда менять масло в насосе?)
10. В системе с параллельными насосами, какой бы насос ни запускался первым, он должен быть способен покрыть полную нагрузку, представленную характеристикой системы, без перегрузки привода или выбега на собственной кривой.

Чтобы прочитать другие статьи в колонке «Распространенные ошибки при сцеживании», перейдите сюда.

Узнайте о первичных/вторичных насосных системах

      К 1930-м годам в большинстве систем водяного отопления использовались циркуляционные насосы вместо гравитационной циркуляции. В начале 1950-х годов на ответвлениях радиаторов были установлены небольшие циркуляционные насосы вместе с насосом первичной или основной системы. Первичный насос работал все время, а вторичные насосы можно было включать и выключать для создания независимых зон. Внедрение зональных клапанов сократило количество первичных/вторичных систем в жилых и коммерческих системах горячего водоснабжения, но многие из них все еще используются и устанавливаются каждый день.

На самом деле в системе первичной/вторичной откачки нет ничего сложного. Здесь задействованы базовые принципы, и понимание этих принципов — это все, что необходимо для понимания первичных/вторичных насосных систем.

Думайте о магистрали как о продолжении бойлера, из которого вы можете получать горячую воду в любое время и в любом месте.

Рисунок 1.

На рисунке 1 мы видим простую петлевую систему. Когда циркуляционный насос работает, вся вода течет по контуру. Вода просто ходит по кругу. Давайте добавим второй контур к основному контуру, используя обычные тройники и клапан между тройниками, как показано на рис. 2. В зависимости от того, открыт ли клапан, закрыт или где-то посередине, вода может проходить или не проходить через вторичный контур, потому что DP больше в петле, чем DP между тройниками. Дросселирование клапана увеличивает перепад давления между тройниками и определяет, сколько воды будет проходить во вторичном контуре. Вы также можете получить тот же эффект, используя трубу меньшего размера между тройниками, потому что меньшая труба будет создавать большее перепад давления при той же скорости потока, чем большая труба. Ни один из этих методов не дает никакого «управления» циклом. Вы не можете удобно запускать, останавливать или изменять поток через петлю.

Рисунок 2.

Давайте добавим насос в контур, как показано на рисунке 3. «P» — это основной насос, который будет работать непрерывно. «S» — вторичный насос. Когда вторичный насос выключен, вода не будет течь через его контур, потому что перепад давления вторичного контура больше, чем перепад давления между тройниками. Когда вторичный насос включен, вода будет течь в контуре, потому что насос изменяет отношение перепада давления.

Рис. 3.

Очень важно, какой перепад давления между тройниками. Этот кусок трубы является общим для обоих контуров, поэтому его DP должен быть очень низким! Кусок трубы должен быть размером с основную и длиной от 6 до 12 дюймов. Мы хотим, чтобы насосы работали вместе. Когда у нас есть система с двумя насосами, один из которых мощнее другого, если мы не будем осторожны, мы можем создать проблемы.

Рис. 4.

В качестве примера на Рис. 4 первичный насос представляет собой насос с высоким напором, а вспомогательный насос — с низким напором. Когда насос с высоким напором P работает, а насос с низким напором S выключен, насос P создает высокое давление в точке «А», но низкое давление в точке «В». Сопротивление трению трубопровода вызывает перепад давления от «А» до «В». Вода хочет течь по трубопроводу насоса с низким напором, потому что ветвь высокого давления и ветвь низкого давления параллельны, поэтому давление уравняется. Это выравнивание произойдет, когда вода пройдет через ветвь низкого давления. Для предотвращения этого в трубопроводе низконапорного насоса установлен обратный клапан. Теперь включается вторичный насос. Он создает давление, но этого недостаточно, чтобы открыть обратный клапан и преодолеть перепад давления, создаваемый первичным насосом между «А» и «Б».

Рисунок 5.

Теперь посмотрите на Рисунок 5. Давление, создаваемое высоконапорным первичным насосом в точках «А» и «В», практически одинаково. (Помните, что длина от «А» до «В» теперь составляет от 6 до 12 дюймов.) Высоконапорный насос P не будет качать воду через вторичный контур, потому что общий трубопровод от «А» до «В» — это путь. наименьшего сопротивления. Когда включается вторичный насос, он может откачивать воду из общего трубопровода, по контуру, включающему «А» и «В», и обратно к своему всасыванию. Высоконапорный насос не может отключить вторичный насос. Они работают так, как если бы они были двумя независимыми системами. В зависимости от расхода первичного и вторичного насосов вода может двигаться вперед, назад или вообще не двигаться! Если оба насоса рассчитаны на скорость потока 10 галлонов в минуту, когда первичный насос включен, а вторичный насос выключен, 10 галлонов в минуту будут течь через «A» в «B». См. рис. 6. Когда вспомогательный насос включен, не будет потока через «A» в «B», общий трубопровод. Вся вода будет проходить через вторичный контур. См. рис. 7. Давайте заменим основной насос на насос, способный перекачивать 20 галлонов в минуту. Теперь, когда оба насоса включены, расход через общий трубопровод от «А» до «В» будет составлять 10 галлонов в минуту. Запомните простое правило. «То, что входит в тройник, должно покинуть тройник» или «то, что выходит из тройника, должно войти в тройник».

Рисунок 6.

Рисунок 7.

Переключим насосы. Основным насосом теперь является насос на 10 галлонов в минуту. См. рис. 8. Когда первичный насос включен, а вторичный выключен, 10 галлонов в минуту будет течь через «A» в «B», общий трубопровод. Но теперь включается вторичный насос, насос на 20 галлонов в минуту. Во вторичном контуре течет 20 галлонов в минуту! Как это может быть? Обратный поток 10 галлонов в минуту будет происходить в общем трубопроводе от «B» до «A». Помните, что выходит из тройника, должно войти в тройник. Если мы вытягиваем 20 галлонов в минуту из ответвления тройника в точке «А», мы должны иметь 20 галлонов в минуту, входящих в тройник с одной или обеих сторон. 10 галлонов в минуту подается с одной стороны тройника от основного насоса, поэтому 10 галлонов в минуту должны поступать с другой стороны тройника. Вторичный насос должен получать эти 10 галлонов в минуту из собственного потока, создавая обратный поток по общему трубопроводу, когда оба насоса включены. Это может быть полезно, когда требуется двухтемпературная система. Возвратную и подающую воду можно смешивать для получения двухтемпературной системы без использования трехходового клапана.

Рисунок 8.

Покажите этот ресурс?:

Понимание первично-вторичного перекачивания

Опубликовано: 23 июня 2014 г. — Дэн Холохан

Категории: Горячая вода , особенно с производителями котлов. Они любят его, потому что он предлагает простой способ защитить свои котлы от низкотемпературной обратной воды и возникающей в результате конденсации дымовых газов, которую вызывает низкотемпературная вода. Это обоснованное беспокойство, потому что все больше и больше людей используют лучистое отопление, когда вода, возвращающаяся из системы, может быть всего на 9 градусов ниже нуля.0 градусов. Это также проблема, когда вы добавляете современный котел к старой самотечной системе горячего водоснабжения. Нет ничего хуже, чем попасть в горячий котел с холодной обраткой.

Первично-вторичная перекачка позволяет использовать небольшие встроенные циркуляционные насосы даже в крупных коммерческих проектах, и это настоящий плюс. А в системе с несколькими котлами этот простой метод трубопроводов позволяет снизить потери котла в режиме ожидания и сэкономить топливо. При правильном трубопроводе вода не будет течь через «выключенный» котел, когда его вторичный циркулятор остановится. А когда вода перестает поступать, резервные потери практически исчезают.

Ничего сложного в первично-вторичной прокачке нет. Все сводится к тому, что происходит, когда вода течет через тройник. Если вода попадает внутрь, она должна выйти. Это здравый смысл. Но то, как это выходит, имеет все значение в мире. При первично-вторичном, вы должны установить тройники, ведущие к вторичному контуру, на расстоянии не более 12 дюймов друг от друга. Когда первичный поток входит в первый из двух тройников, он «смотрит» вперед, а затем делает выбор. Он может либо идти прямо на 12 дюймов и проходить мимо этих двух тройников, ведущих к ответвлению, либо он может отклоняться через ответвление первого тройника и проходить через весь вторичный контур. Возникает вопрос, какой путь проще.

Теперь представьте себя водой в этом главном водопроводе. Чтобы ты делал? Если бы циркуляционный насос вторичного контура был выключен, разве вы не выбрали бы течь прямо через эти 12 дюймов прямой трубы? Я знаю, что хотел бы. Это путь наименьшего сопротивления. Вот почему так важно максимальное расстояние в 12 дюймов. Если вы разместите тройники слишком далеко друг от друга, первичная вода начнет воспринимать вторичный контур как путь с меньшим сопротивлением и начнет течь по этому пути.

Это довольно просто, если разобраться. Когда вторичный циркулятор выключен, вода не будет течь через вторичный контур, потому что 12-дюймовый «зазор» между тройниками в первичной магистрали является путем наименьшего сопротивления. И неважно, насколько велики или малы первичный и вторичный циркуляторы. Они работают независимо, потому что они гидравлически разъединены. Вы выбираете каждый циркуляционный насос в соответствии с расходом и перепадом давления только для контура, который он обслуживает. Вот почему вы обычно получаете множество небольших встроенных циркуляционных насосов вместо одного или двух больших насосов, установленных на основании.

Компрессионный бак относится к основному трубопроводу, как и воздушный сепаратор и наполнительный клапан. Убедитесь, что вы установили основной циркуляционный насос так, чтобы он откачивал воду из компрессионного бака. Таким образом, вы можете воспользоваться преимуществами полного перепада давления в первичном циркуляционном насосе. Это значительно упрощает удаление воздуха из системы, попадающего в трубопровод. Да, и если вы установите полнопроходные шаровые краны в общий трубопровод между первичным и вторичным контурами, вы также сможете намного быстрее удалить воздух из системы.

Вторичные циркуляционные насосы используют общий трубопровод между первичным и вторичным контурами в качестве «бака сжатия». Всегда размещайте вторичные циркуляторы таким образом, чтобы они откачивались от основного контура к излучению.

В большинстве случаев вы будете соединять вторичные контуры в коллекторе с двумя тройниками между первичной и вторичной обмотками. Подсоедините коллектор так же, как если бы вы подключали его к котлу. Если одна или несколько ваших вторичных зон будут обслуживать зону лучистого тепла, используйте двух-, трех- или четырехходовой клапан для смешивания воды, возвращающейся из вашей зоны, с водой горячего водоснабжения из первичного контура. Подсоедините вторичный циркуляционный насос к стороне излучения двух-, трех- или четырехходового клапана. Используйте клапаны управления потоком, чтобы остановить гравитационную циркуляцию от первичного контура к вторичному. Я не всегда проповедовал это, но на собственном опыте убедился, что установка этих клапанов управления потоком окупается. И в зависимости от конфигурации трубопровода они могут понадобиться как на стороне подачи, так и на стороне возврата вторичного контура, чтобы остановить самотечную циркуляцию.

Мы называем систему, которую я описывал, «однотрубной, первично-вторичной откачкой». Первичный циркулятор перемещает котловую воду по первичному контуру. Когда поток более холодной воды возвращается из вторичного контура, горячая вода первого контура, перескочившая «зазор» между двумя тройниками, смешивается с возвратной водой. Более горячая вода мгновенно повышает температуру обратной воды и защищает котел от конденсации дымовых газов и теплового удара.

Если все зоны в однотрубной системе «первичный-вторичный» вызовут одновременно, как бы маловероятно это ни было, температура первичного контура упадет на полное расчетное падение температуры. В крупных коммерческих системах это может снизить температуру подачи воды во вторичные контуры в конце первичного контура.

Чтобы обойти эту потенциальную проблему, вы можете вместо этого использовать двухтрубную перекачку. В этой системе вы подключаете первичный контур как двухтрубную систему с прямым или обратным возвратом. Это дает возможность обеспечить одинаковую температуру воды для каждого вторичного контура. Вы выполняете подключение от первичной к вторичной цепи через перекрестный «туннель», который опускается ниже уровня первичной и обратной сети. Падение в трубе облегчает избавление от воздуха.

Балансировка является более сложной задачей в двухтрубной системе «первичный-вторичный». Вы должны внимательно посмотреть на потребности в расходе каждого контура и «туннеля» и убедиться, что вы доставляете правильный поток в эти вторичные контуры. Этот тип системы обычно требует вдумчивого проектирования, так что не торопитесь. Если вы застряли, несите свои вопросы на Стену. Там очень светлые люди!

Узнайте больше в книге Дэна Холохана Первично-вторичное сцеживание стало проще!

Включите JavaScript, чтобы просматривать комментарии на базе Vanilla.

Комментарии от Vanilla

Наша установка теплового насоса своими руками – бесплатное отопление и охлаждение на всю жизнь?

Произведение искусства.

Большинству пользователей Интернета Мистер Денежный Усик известен как причудливый финансист, досрочно ушедший на пенсию, и этот блог посвящен Деньги.

Но на самом деле я не финансист — человек, который большую часть своего времени посвящает оптимизации денег. Я больше общего Life Engineer — тот, кто пытается оптимизировать все что весело и интересно в жизни, и деньги как раз одна из этих вещей.

Оптимизация означает получение максимальной пользы от чего-либо – будь то деньги, время, здоровье или счастье, при минимизации потерь. Именно это позволяет нам принимать беспроигрышные решения (например, то, что делает вас богаче и здоровее и счастливее), а не идти на компромиссы (отказ от чего-то, что вам действительно нравится, просто чтобы сэкономить или заработать больше денег)

Одной из беспроигрышных вещей для меня всегда была оптимизация моих собственных домов и зданий, чтобы они были более удобными и стильными, при этом обходясь меньшими затратами на владение и обслуживание, а также на обогрев и охлаждение. В конце концов, из всех возможных решений ваш выбор дома может оказать наибольшее влияние как на ваше финансовое, так и на эмоциональное благополучие. Приобретите разумный дом по адресу рядом с вашими друзьями и работой, , и у вас отличное начало.

 Так или иначе, этим прошлым летом все мои любимые факторы оптимизации, обучения, усилий, экономии дерьмовых тонн денег и сокращения количества отходов и загрязнения объединились в форме установки теплового насоса своими руками в нашем коммерческом здании в центре города, дом коворкинга MMM HQ.

Чем интересны тепловые насосы?

Тепловые насосы — это технология, которая недавно вышла в прайм-тайм и вот-вот изменит все, что касается домов, точно так же, как iPhone сделал с индустрией высоких технологий около двенадцати лет назад, а электромобили — с транспортом прямо сейчас. Причина в том, что они обладают следующими фундаментальными преимуществами:

• Тепловые насосы выполняют двойную функцию по обогреву и охлаждению любого здания лучше, чем наши существующие системы, но только с одним агрегатом.
• Они очень просты в установке и намного дешевле в эксплуатации. Они также позволяют строить дома и здания дешевле (меньше материалов и рабочей силы).
• Они устраняют большую часть мирового загрязнения, вызванного сжиганием нефти или газа для получения тепла (при условии, что вы получаете электричество из экологически чистых источников).
• И да, в настоящее время они работают практически во всех климатических условиях (до -20F / -29C): технические усовершенствования разрушили старое ограничение, согласно которому они работали только в местах без настоящей зимы.

Каким образом тепловой насос волшебным образом высасывает тепло из холодного воздуха?

Тепловые насосы экономят деньги и энергию, потому что они не вырабатывают тепло напрямую , как старый электрический обогреватель плинтуса. В основном это просто , перемещающие тепло вокруг — изнутри наружу летом и снаружи внутрь зимой.

Многим эта вторая ситуация кажется волшебством, но это только из-за нашего искаженного восприятия людей — существ, которые эволюционировали в теплых тропиках планеты Земля. Действительно, даже в зимнем воздухе много тепла — если смотреть глазами физики:

Каждое место на нашей питающей жизнь Земле содержит большое количество тепловой энергии (в градусах Кельвина), а это значит, что ее часть легко собрать.

Итак, современный тепловой насос может легко всасывать тепло даже из холодного воздуха. Делается это так:

летний и зимний режимы теплового насоса. Ключ ко всему — холодильникам, кондиционерам и тепловым насосам — заключается в том, что газообразный хладагент отдает тепло (нагревается), когда вы его сжимаете, и поглощает тепло (остывает), когда вы его расширяете.

Знаете, что еще делает этот точно такой же трюк? Ваш собственный МОРОЗИЛЬНИК! Эти вещи обычно поддерживают внутреннюю температуру около -10F, что означает, что каким-то образом он высасывает тепло из воздуха даже при минусовой температуре, откачивая его к расположенным под ним змеевикам, обдувая их вентилятором. И если вы поместите туда руку, чтобы почувствовать этот воздушный поток, что вы почувствуете? Тепло!

Покажи мне деньги

Вот наша история счетов за газ – Фу! Наиболее важным является тот факт, что ежемесячная плата за ничего не ALONE поднялась до 40 долларов. 480 долларов в год еще до того, как вы получите хоть какое-то тепло!

Прежде чем мы перейдем к реальным деталям, посмотрите краткие цифры для теплового насоса, который я только что установил. Обратите внимание, что я живу в Колорадо, где очень жарко и умеренно холодно — примерно то, что вы ожидаете от нашего положения на полпути между Мэном и Калифорнией.

• Стоимость системы, включая все материалы для установки: около 4500 долларов США
• Предыдущий годовой счет за газ в моем здании: 951 долларов США
• Наш новый годовой счет за отопление и охлаждение (оценочный): 275 долларов США 7

  9

  9 в год экономия: $676

Годовая рентабельность инвестиций (ROI): 15%

.

Еще лучше: годовая цифра в 275 долларов за наше потребление электроэнергии — это то, что мы заплатил бы , если бы нам пришлось покупать всю нашу электроэнергию вне сети по 10 центов за кВтч. Но поскольку мы генерируем излишки энергии из нашей солнечной батареи, наша себестоимость намного меньше.

Можно даже сказать, что все наше отопление и охлаждение «бесплатны» на постоянной основе, хотя мы потратили 5000 долларов на создание солнечной установки мощностью 5,5 кВт.

Так действительно ли тепловой насос можно сделать своими руками?

Наша монтажная группа празднует окончание успешного проекта. Справедливости ради Мистер 1500 и я оба довольно опытные торговцы, но нам этот проект показался относительно простым.

Одним словом: да, если вы достаточно компетентный мастер-сделай сам и выбираете комплект для теплового насоса, который можно сделать своими руками. Это значительно проще, чем установить газовую печь или металлическую крышу, но не так просто, как собрать мебель из ИКЕА.

Наша первая установка заняла около 16 человеко-часов основной работы (два человека работали полный день). Кроме того, я провел еще около шестнадцати пыльных часов, модернизируя воздуховоды и изготавливая нестандартные металлические формы для направления воздуха, потому что наш коворкинг был настолько стар, что оригинальные воздуховоды из асбеста и мышиного дерьма просто не стоили сохранения.

Хм.. Хорошо, да, я думаю, что я пойду дальше и заменю эти воздуховоды.

Ценность того, чтобы сделать это самостоятельно, заключается в том, что работа с печью является одной из самых больших отдачи от вашего времени в качестве домовладельца. Там, где я живу, даже замена газовой плиты + кондиционера может стоить 10 000 долларов. И хотя аппаратное обеспечение теплового насоса стоит примерно столько же, сколько обычная печь + кондиционер (4000 долларов США), компании любят брать больше за более новое оборудование (или, что еще хуже, пытаются убедить вас, что вы глупы, даже спрашивая об этом). !).

Другими словами, даже с консервативной точки зрения, при базовой установке вы экономите около 6000 долларов в обмен на 16 часов работы, что составляет солидные 375 долларов в час.

Но подождите! Не забывайте о скидках!

Даже если вы не мастер, есть несколько хороших программ, которые помогут субсидировать стоимость такого обновления. Агентство по охране окружающей среды США предлагает федеральные налоговые льготы для многих вещей, включая тепловые насосы, а местные агентства имеют свои собственные программы — например, соседний Форт-Коллинз скинет 2200 долларов на установку, подобную нашей, что может покрыть большую часть стоимости профессиональной установки.

.

Итак, если вы готовы перейти на тепловой насос, вам нужна честная компания HVAC, которая установит для вас машину по разумной цене и будет взимать с вас разумную почасовую ставку. Или вам нужно напрячь свои Денежные Усы на проекте и сделать это самостоятельно.

Конечно, я, как всегда, выбрал последний вариант, так что давайте углубимся в детали нашей установки!

Шаг первый: выбор теплового насоса

Здесь нужно учитывать две вещи: физический размер и тепловую мощность.

Размер и форма внутренней части (обработчик воздуха) новой системы должны быть аналогичны вашей старой печи, или вам нужно иметь план, как адаптировать новую печь для продувки ваших старых труб. Как вы увидите ниже, я решил сделать адаптацию.

Что касается тепловой мощности, то старая печь имела мощность «100 000 БТЕ», что является мерой количества природного газа, который она может всосать и сжечь каждый час. Поскольку его эффективность составляла всего около 75%, тепловая мощность составляла около 75 000 БТЕ (настоящими единицами здесь являются архаичные «британские тепловые единицы в час», но все, что вам действительно нужно знать, это то, что этого все еще более чем достаточно, чтобы поддерживать наши дырявое, растянутое кирпичное здание площадью 2400 квадратных футов легко согревает даже в самые холодные зимы. )

В самой экстремальной ситуации (для нас это был бы 24-часовой период, когда температура едва превышала 0 градусов по Цельсию, и обычно это случается не реже одного раза в несколько лет) я измерил, что наша старая печь работала около 8 часов. часов в день, что означает, что наши средние потери тепла непрерывно составляли около 25 000 БТЕ (75 000, умноженные на ⅓ общего количества часов в день)

Что касается охлаждения, то у нас практически не было кондиционеров. Всего несколько дрянных переносных блоков, разбросанных по всему зданию, с общей мощностью охлаждения около 20 000 БТЕ. Этого было недостаточно, чтобы победить жару в случае полностью занятого здания в день с температурой 100F.

Таким образом, решение для меня было довольно простым: самая большая комбинированная система обогрева/охлаждения Mr. Cool «Universal», для которой я начал удобно видеть рекламу Google везде, как только начал свое исследование. Эта красота хороша примерно на 60 000 BTU как на нагрев, так и на охлаждение, что также можно было бы выразить в еще более архаичной форме «5 тонн»

Так что я купил вариант, обведенный выше. В моем случае я разместил заказ через веб-сайт Home Depot с бесплатной опцией «доставка в магазин», но вы также можете попробовать местный Lowe’s, Alpine Home Air хорош, и Ingrams теперь продает это устройство (включая необходимые 25 футов). lineset) через Amazon.

Шаг второй: Снимите старую печь

Эта часть была довольно простой, за исключением того, что нужно было вынести этот старый железный блок из подвала.

Совет по безопасности: Убедитесь, что вы отключили подачу газа и электричества к вашей печи, прежде чем возиться с ней, а также откройте несколько окон и включите вентилятор, чтобы удалить остатки газа, когда будете отсоединять трубы.

Но как только вы благополучно его отключите, это так же просто, как аккуратно отвинтить, отвинтить и отрезать части старой печи (при этом бережно сохраняя существующие воздуховоды), пока вы полностью не удалите старую. Вы можете продать или подарить его на Craigslist или бесплатно сдать на завод по переработке металла.

Прощай, старая печь, пусть твоя сталь найдет новую веселую жизнь где-нибудь еще.

Шаг второй: адаптируйте воздуховод по мере необходимости

Вверху слева: коробку переходника для выходного воздуха, которую я сделал для направления воздуха в нужные места. Справа: Сборный фильтр/блок ввода, который я купил у своего соседа (который тоже строитель). № Внизу: № Вы можете видеть, как две вещи встали на свои места вместе с горизонтально установленным устройством обработки воздуха теплового насоса.

Если вам повезет (старая печь и новый тепловой насос почти одного размера), этот шаг будет легким. Вы просто подсоединяете возвратный воздуховод к нижней части машины, а подающий воздуховод к верхней части. Однако мне не повезло.

Из-за того, что потолок в нашем подвале очень низкий, мне пришлось установить тепловой насос горизонтально (он спроектирован таким образом), а затем сделать несколько адаптеров, чтобы воздух мог течь так, как мне нужно. Вдобавок ко всему, и большинство наших воздуховодов разваливались, имели плохую форму и были бесполезны, поэтому я отремонтировал или заменил несколько из них, пока был в процессе. Это потребовало много работы, но моими самыми большими союзниками были огромный рулон широкой армированной серебряной ленты и простые инструменты из листового металла, такие как ножницы, угловая шлифовальная машина, саморезы, хорошая дыхательная маска, налобный фонарь и рабочие перчатки.

Вот еще один переходник, который я сделал для подачи воздуха. Изогнутая коробка ниже была спасена от старого воздуховода, но я добавил торцевую крышку и два 7-дюймовых выхода воздуха, чтобы разорвать этот поток воздуха и обслуживать две разные части здания.

Третий этап: установка нового теплового насоса

Выполняется установка воздуховода. Хорошо, я признаю, что это выглядит немного неоднородно, но это прекрасно работает! Такая работа — это компромисс между временем, стоимостью и красотой. Поскольку это старое здание, которое, вероятно, будет снесено и заменено роскошным многофункциональным жилым комплексом, когда мы его продадим, я стараюсь, чтобы все было функционально, но просто. В элитном постоянном доме вам потребуется больше времени, чтобы сделать воздуховоды красивыми.

Помимо того, что эта штука тяжелая (наша весила около 250 фунтов), это соединение на удивление легко, если у вас есть готовые воздуховоды. Вы просто привинчиваете и герметизируете коробки из листового металла к нижней и верхней части теплового насоса. И в этот момент вы должны волноваться, потому что конец близок.

Шаг четвертый: Разместите наружный блок там, где вы хотите

Поскольку наружный блок весит еще 300 фунтов, вам понадобится высококачественная тележка и несколько ремней с храповым механизмом, а также сильный друг, который поможет вам справиться это на место. Ваша цель — поставить эту штуку где-нибудь рядом с вашим домом, чтобы она не мешала, но также и рядом с тем местом, где вы только что разместили вентиляционную установку в подвале. Затем вам нужен набор строк, достаточно длинный, чтобы соединить их вместе, а более короткий, как правило, лучше как по соображениям стоимости, так и по соображениям производительности (мы использовали 35-футовый колонтитул).

Мы поставили наш конденсатор на пару прочных, ровных бетонных подушек.

Шаг пятый: прокладка линии

Вам необходимо отверстие диаметром около 4 дюймов в вашем доме, чтобы пропустить изолированную линию. Поскольку наше здание построено из кирпича, мне понадобился этот сумасшедший бур для каменной кладки — надеюсь, у вас получится проще! ПРИМЕЧАНИЕ: это незавершенное изображение, позже я закрыл эти линии защитной стальной коробкой.

Линейка представляет собой пару гибких медных трубок, обернутых изоляцией. Они громоздкие, поэтому даже наш 35-футовый телевизор был упакован в БОЛЬШОЙ рулон размером с телевизионную коробку с большим экраном. Вам нужно аккуратно развернуть и выпрямить его, а затем вставить через отверстие диаметром примерно 4 дюйма, которое вы просверлите в стене вашего дома, чтобы вы могли подключить конденсатор снаружи к блоку обработки воздуха внутри.

У нас была дополнительная задача: пробить КИРПИЧНУЮ СТЕНУ толщиной восемь дюймов, поэтому мне пришлось потратить немало времени на тренировку, борясь с этой массивной бетонной коронкой, прикрепленной к низкоскоростной дрели с высоким крутящим моментом.

Скручивание комплекта трубопроводов перед выпуском газа (и затем проверка на наличие утечек). С каждой стороны линии всего две гайки.

После того, как комплект трубопроводов будет установлен, соединение будет освежающе простым: вы тщательно следуйте инструкциям, чтобы затянуть нужные гайки с помощью гаечного ключа, открыть несколько клапанов с помощью ключа Алана, и вы услышите освежающий PSSSSsssssssshhhh, поскольку хладагент выпущен в систему. (Это та часть, которую обычно должен делать специалист по системам ОВиКВ. Мистер Кул решает эту проблему, используя специальные клапаны и предварительно заряженные трубопроводы. Это дороже, но оно того стоит, учитывая экономию времени и труда!)

Заключительный этап: прокладка электрических проводов

Просверливание отверстия для электрического провода (который мы проложили в кабелепроводе, новый 40-амперный выключатель, проводка внутри блока, включая термостат, Карл отмечает завершение прокладки проводки наружного блока.

Это будет варьироваться в зависимости от системы, но наша требовала следующую проводку, которую я передал моему партнеру г-ну 1500: провод калибра и добавление в коробку выключателя на 40 ампер)

Цепь 20 А / 240 В к основному блоку

Стандартный шестижильный провод термостата между внутренним и наружным блоками

И, наконец, такой же провод термостата между внутренним блоком и вашим термостатом. Мы воспользовались возможностью, чтобы перейти на супер-прекрасный умный Wi-Fi-термостат Ecobee Lite , который я теперь использую (и люблю) во всех своих проектах.

Круг Победы: Зажигай!

Он жив!

Мы тщательно выполнили все эти шаги, а затем с большой помпой включили выключатели: УСПЕХ! – Ecobee загорелся и начал показывать нам экраны настройки. После завершения мы снизили желаемую температуру в надежде испытать столь необходимое кондиционирование воздуха в этот жаркий июльский день.

И ничего не произошло. Мы побежали к внешнему блоку и обнаружили, что он просто стоит там, с горящими светодиодами, но больше ничего не происходит.

Мы оба начали потеть пулями. Неужели мы совершили глупую ошибку и купили неисправный прибор? Мы что-то напортачили при установке?

Нет, оказывается, между первой активацией и моментом, когда Мистер Кул начинает охлаждение, просто трехминутная задержка. Очень медленно и очень грациозно большие лопасти вентилятора начали вращаться, аааааааааааааааааааааааааааалально, ускоряясь, а гул компрессора был таким тихим фоном, что мне пришлось приложить ухо к этой штуке, чтобы убедиться, что она действительно работает.

Но мальчик это когда-нибудь работало – мы забежали внутрь и обнаружили, что этот ледяной холодный воздух просто выбрасывал из каждого из семи больших вентиляционных отверстий, разбросанных по всему нашему зданию, и пекший горячий воздух теперь вырывался из наружный блок. Мы мгновенно победили летнюю жару, и все внутри приветствовали эту новую роскошь.

Эпилог, три месяца спустя: насколько хорошо это работает?

Сцена из «Необычайного события» — серии лекций и занятий на выходных с участием основателей бизнес-школы Rebel Алана и Кэти Доноган. Видео скоро будет на моем Youtube канале!

В течение оставшейся части лета мы с удовольствием тестировали эту систему, и она зарекомендовала себя как невероятная охлаждающая машина. У нас было несколько мероприятий, на которых собралось более пятидесяти горячих тел для некоторых наших деловых и общественных мероприятий, в то время как температура на улице была в 90-х годах, и мы смогли без особых усилий поддерживать комфорт.

Следующим испытанием, конечно же, будет зима. Здесь, в начале октября, у нас есть , только что свернули за угол, где зданию требовалось совсем немного тепла, чтобы начать утро. С помощью нескольких нажатий на телефонное приложение Ecobee я смог переключить систему в режим нагрева и запустить ее. Он отлично работал – нагревал здание быстро и бесшумно.

Но я буду обновлять эту статью по мере того, как мы переходим в более прохладные времена года. Я ожидаю, что он продолжит работать просто великолепно, но будет интересно проверить и обнадежить скептиков, когда мы увидим это своими глазами.

Очень интересная деталь: сколько электроэнергии он потребляет?

Скриншоты из приложения для отслеживания энергии Emporia

Конечно, будучи МММ, я не был доволен тем, чтобы просто сидеть сложа руки и впитывать прохладный ветерок достижений. Мне нужен был последний бит данных — отчет о том, сколько энергии потреблял этот тепловой насос как в режиме нагрева, так и в режиме охлаждения, чтобы мы могли получить более точную оценку того, сколько денег он сэкономил нам за эти годы.

Итак, я установил систему под названием Emporia Energy Monitor на печатную плату, которая в настоящее время является лучшей на рынке для такого хорошо спроектированного устройства. Это позволяет мне отслеживать и записывать все детали потока энергии — через каждую цепь в доме , если я захочу это сделать. Пока он просто присматривает за тепловым насосом.

Я обнаружил, что в режиме охлаждения Mr. Cool постоянно потребляет около 2600 Вт (примерно столько же, сколько два больших оконных кондиционера), что составляет 26 центов за час электроэнергии. Я обнаружил, что в самые жаркие дни с наибольшим количеством людей система работала около шести часов, то есть наше пиковое потребление электроэнергии составляло 9 часов.0007 всего около 1,50 доллара в день!

Для меня это было довольно примечательно — это был 35-градусный день с 50 людьми в здании, что примерно эквивалентно попытке охладить ресторан среднего размера в Техасе. Тем не менее, даже если бы мы повторяли эту экстремальную ситуацию каждый день, наш счет за кондиционирование воздуха составил бы всего около 45 долларов в месяц!

Я обнаружил, что режим нагрева был немного более жадным, с потреблением 4000 Вт или 40 центов в час. Основываясь на моих предыдущих оценках потерь тепла в самые холодные из возможных дней, мы могли бы работать около 18 часов в день, что составило бы 7,20 доллара за электроэнергию. Таким образом, если бы штаб-квартира была перемещена в чрезвычайно холодный климат и погрузилась бы в бесконечные условия 0F / -18C в течение всего месяца (что сделало бы его холоднее, чем в Дулуте, штат Миннесота, или в Оттаве, Канада), мы все равно столкнулись бы с счетом за отопление не выше, чем 210 долларов в месяц. Но в более реальных условиях для Колорадо мы могли бы ожидать около половины этого уровня потребления энергии. И конечно это только на месяц-два нашего короткого холодного сезона. В остальное время года обогрев еще проще.

Вывод: тепловые насосы — это бомба

Итак, вот оно: мы мечтали об этом много лет, наконец-то это сделали, и я не мог нарадоваться. Это такое радость даже не иметь счета в газовой компании, и знать, что эта часть наших расходов будет равна нулю, навсегда.

И, конечно же, еще лучше знать, что даже цифры стоимости электроэнергии в этой статье приведены только для вашего собственного сравнения — на самом деле мы производим более чем достаточно солнечной энергии, чтобы все это работало бесплатно только из красивых квадратов черного стекла.
