Установка откосов на окна: пошаговая инструкция- Обзор +Видео

Как правильно выполнить установку откосов на пластиковые окна своими руками После того, как у вас уже будет установлено окно, останется лишь выполнить отделку еще одной части, а именно выполнить установку откосов на пластиковые окна. Вы узнаете о том, что элементы из ПВХ выполняют не просто декоративные, но даже и некоторые важные защитные функции. Вы можете установить откосы даже своими руками, не обращаясь к профессионалам. Как выполнить монтажные работы собственноручно, будет рассказано ниже.

Устройство отделки из пластика является наиболее популярным способом для того, чтобы облагораживать пространство оконного проема. ПВХ откосы имеют красивую глянцевую поверхность и отлично сочетаются с материалом изготовления оконных профилей.

Содержание:

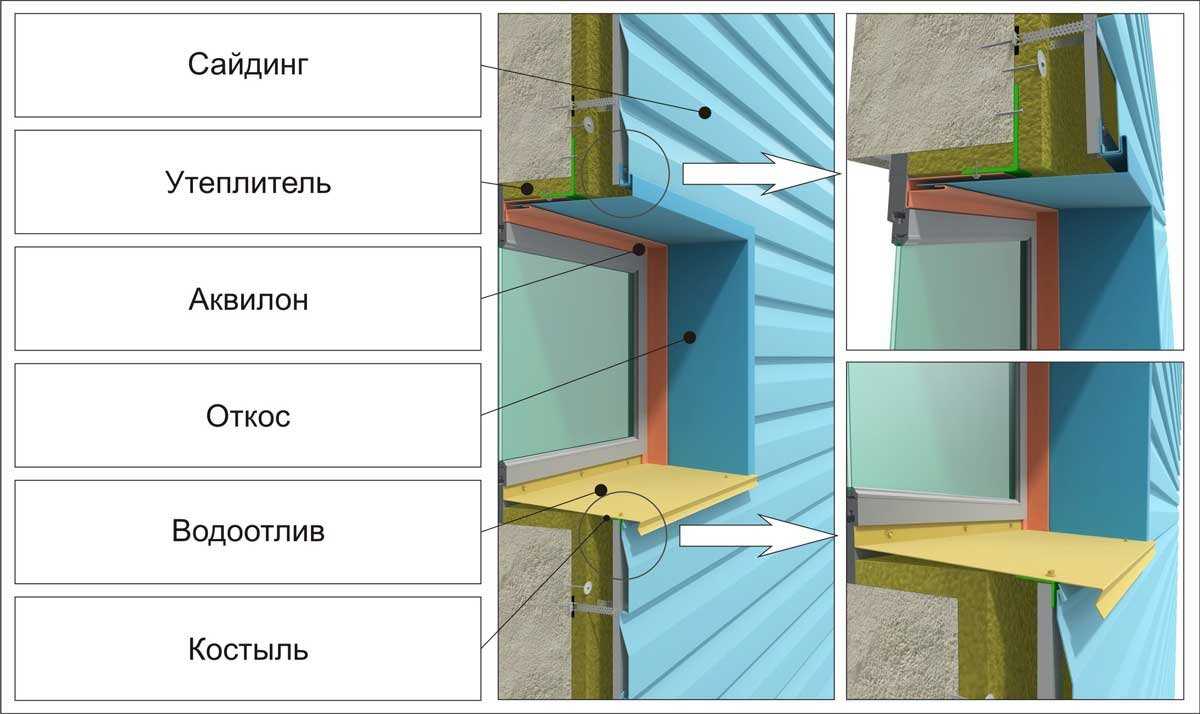

Откосы для окон – зачем они нужны

Общие сведения

Пластиковые панели дают возможность защищать монтажные швы от воздействий влаги и солнечных лучей. Монтажная пена, при помощи которой рамы окна будет зафиксирована на проеме, представляет собой водоотталкивающий материал. Но если вы не будете защищать ее от воздействий прямых лучей солнца, то она постепенно начнет разрушаться и в ее поры начнет беспрепятственно попадать влага, которая способна разрушать скрепляющий материал изнутри. По этой причине откосы для пластикового окна должны быть установлены как можно скорее можно того, как будут установлены окна. Как сделать откосы самостоятельно? Вы узнаете об этом дальше.

Свойства откосов из пластика

Откосы для окон из металлопластика могут быть выполнены из двух разновидностей материала – это могут быть оконные откосы из панелей ПВХ или сэндвич-панелей.

Для любого из этих видов пластиковых панелей будут характерны такие общие положительные моменты:

• Большой срок эксплуатации.
• Пластиковые откосы для окон имеют декоративный внешний вид и прекрасно сочетаются с материалом, из которого будет сделана оконная система.
• Отделка откосов окна внутри при помощи пластика дает возможность надежно защищать монтажную пену от любых воздействий в окружающей среде.
• Установка откосов их пластика подойдет даже для отделки арочных проемов, потому что можно использовать гибкий наличник ПВХ.
• Вы можете установить полихлорвиниловые панели даже своими руками, и при этом без профессиональных навыков, а также особого дорогостоящего оборудования.
• Пластиковые панели для обустройства откосов  можно разрезать даже при помощи ножовки по металлу, но учтите, что следует делать это крайне аккуратно, не прилагать усилий, чтобы ПВХ панель не потрескалась, иначе вы просто испортите материал.
• Установка откосов из пластика своими руками проходит быстро, и при этом не образовываются сильные загрязнения и строительный мусор.
• Простота ухода за полихлорвиниловыми панелями – достаточно изредка протирать их влажной тряпкой, которая смочена в мыльном растворе.
• Панели обладают низким уровнем тепловой проводимости.
• Оконный элемент из пластика имеет высокий уровень устойчивости ко влаге.
• Отделка откосов окон из пластика поможет надежно защищать их от промерзаний.

Давайте подробнее рассмотрим все, что связано с ПВХ материалом, а также как установить откосы своими руками.

Обзор вариантов

Изделия из ПВХ панелей

Перед тем, как приступить к установке пластиковых откосов собственноручно без посторонней помощи, стоит сначала ознакомиться с качествами материала, который используется для их создания. Одним из них может быть полихлорвиниловая панель.

Краткое описание материала

У этого материала есть и еще одно название, а именно потолочные панели. Делают их из поливинилхлорида. Они сделаны из двух пластик пластика с ребрами жесткости внутри. Для определенных моделей предусматривается наличие замковых соединений на торцах. Панели могут быть выполнены в разных размерах, но при монтажных работах вам в любом случае нужно будет все нарезать на необходимый размер. При этом у панелей может быть длина и 3, и 6 метров, но лучше  всего покупать 6-ти метровые изделия. Толщина панелей может быть от 0.5 до 1.2 см. Разновидность изделия тоже может быть разной – рейки, панели или полихлорвиниловые листы. Кроме того, следует покупать комплектующие для пластиковых панелей. В комплекте у вас обязательно должны быт крепления и элементы из пластика, описание которых представлено на фото ниже.

Одним из явных достоинств любого пластикового материала является широкая цветовая гамма, а цветные откосы можно подбирать под любые интерьеры. Кроме того, внутренняя отделка будет смотреться крайне необычно, если обшить проемы окон пластиковыми панелями, которые имеют имитацию любого материала искусственного или натурального происхождения. Если у вас цветные или коричневые окна, то можно использовать окрашенные в разные оттенки изделия. Важно, чтобы  в таком случае с ними сочеталась вся фурнитуры окон. Панели бывают однотонными, лакированными, ламинированными, а также иметь на своей поверхности изображение или печатный рисунок, который нанесен особым методом (термической печатью). Установка пластиковых откосов поможет придать окнам опрятный вид декоративной отделки рамы. Как сделать самостоятельно откосы, рассмотрим далее.

Преимущества материала

Высококачественная отделка откосов при помощи пластика своими руками точно получится за счет уникальных свойств потолочных панелей:

• материал не является токсичным.
• Пластик обладает повышенной устойчивостью ко влаге.
• Материал прост в уходе и монтаже.
• Имеет небольшой вес, и поэтому не будет создавать нагрузки на основание.
• Пластик представляет собой негорючий материал, но при плавлении способен выделять ядовитый едкий дым, а кроме того, изделия сами по себе достаточно устойчивы к температурным перепадам.
• Обладают устойчивостью к морозам.
• Создают прекрасную ровную поверхность, которая жестко зафиксирована.
• Имеют современный вид, и подойдет для любого интерьера.
• Сотовая структура будет обеспечивать надежную изоляцию от шума.
• Не способен накапливать на поверхности электричество статического типа.
• Панели имеют устойчивость к средствам бытовой химии.

Теперь можно перейти к установке откосов на пластиковые окна своими руками.

Монтаж

Как ставить откосы, выполненные из пластика на окна по этапам, показано и рассказано ниже. Перед тем, как приступить к отделке откосов при помощи панелей, следует выполнить замеры.

Боковые внутренние стороны следует измерять дважды – у стены и у окна:

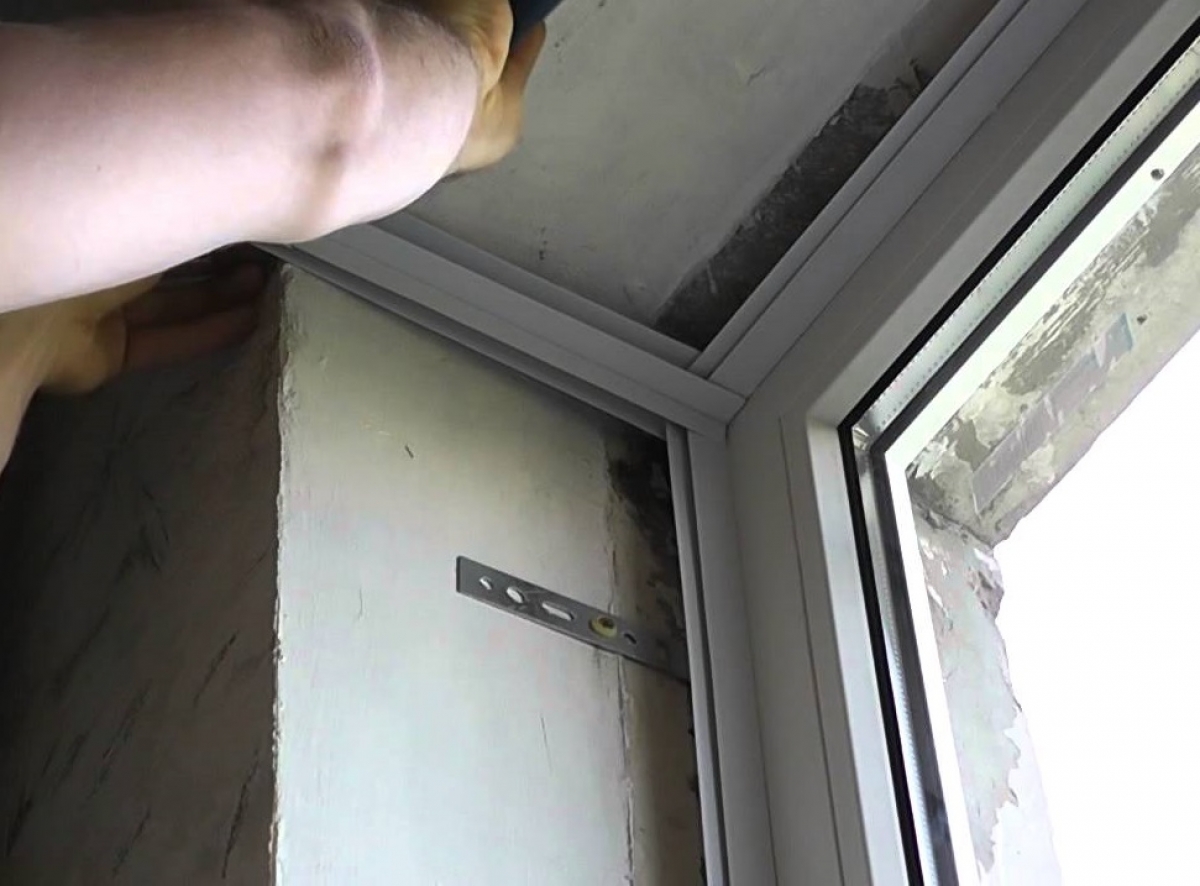

1. Монтаж пластиковых откосов на окна начинается с того, что следует удалить монтажную пену, которая успела выйти за пределы шва по всему периметру оконной рамы. Для этого используйте строительный или же канцелярский нож.
2. Далее по всему периметру оконной рамы следует прикрепить брусок из древесины. При изготовлении бруска следует на его одной грани выполнить уклон. Это требуется для того, чтобы вы смогли прочно зафиксировать брусок возле оконной рамы.
3. Готовые бруски должны быть установлены по всему периметру рамы окна так, чтобы немного заходить на нее. Крепление можно выполнить при помощи дюбелей или саморезов.

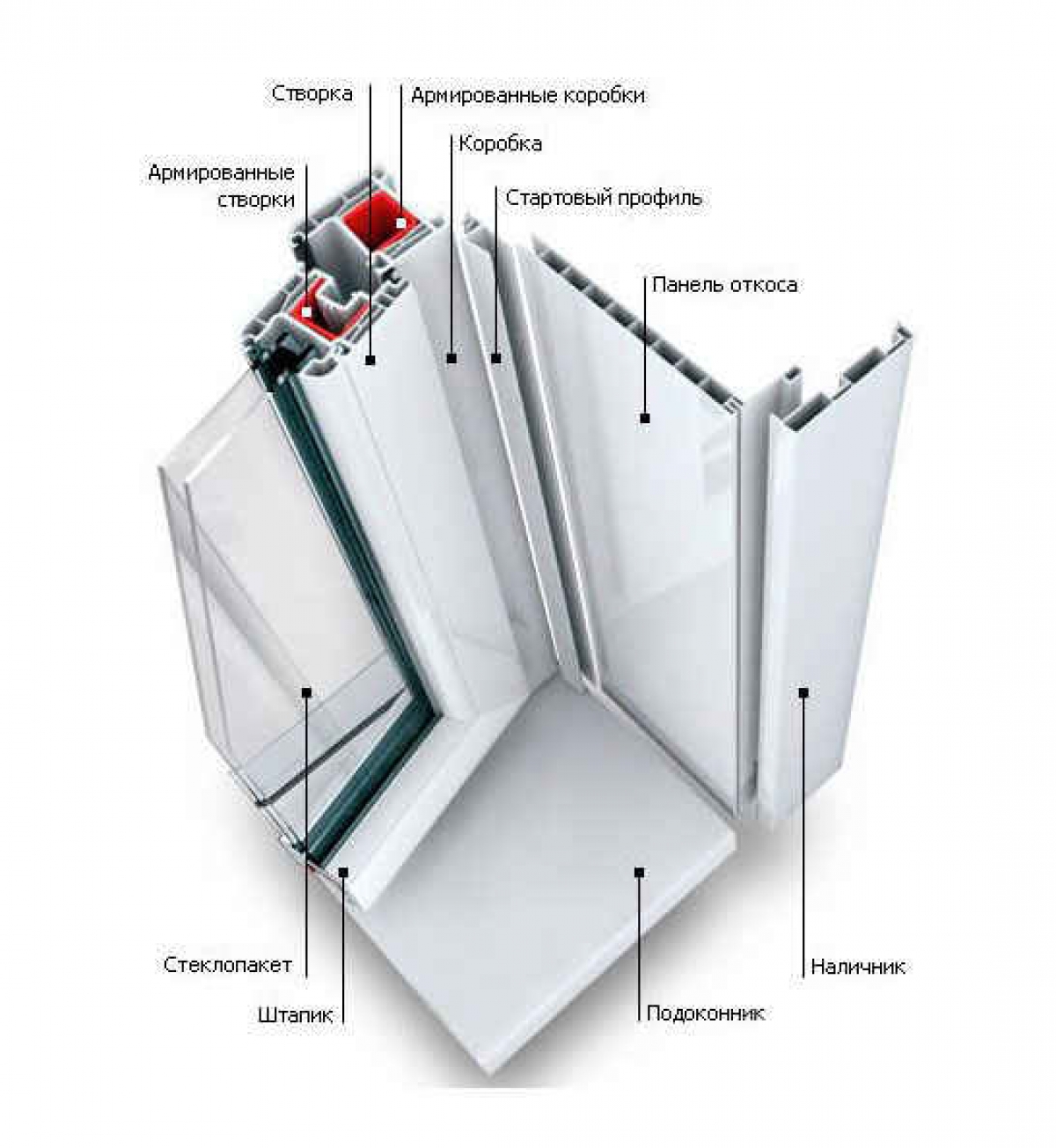

4. Планка из пластика, которая названа стартовым профилем, должна быть куплена в строительном магазине. Далее берем строительный степлер или саморезы, и прикрепите ее к деревянному бруску  по всему периметру.
5. По замерам, которые вы сделали ранее, следует изготовить все нужные вам элементы. Разрезайте пластик аккуратно, чтобы ничего не было повреждено.
6. Проводить монтаж панелей следует сначала на боковые стенки оконного проема, и панели следует обязательно ставить в стартовый профиль.
7. Далее отделите элемент от стены и покройте все пространство при помощи монтажной пены. После поставьте ее на место и слегка придавите, чтобы пена могла схватиться.
8. Таким образом, нужно отделать все откосы, сделать их пластиковыми, а на отделанные фрагменты можно будет прикрепить декоративные уголки. Готовые изделие зафиксируйте при помощи малярного скотча, и пусть все остается в таком виде, пока пены не схватится до конца.

При установке откосов на металлопластиковые окна по углам можно прикрепить наличники.

Изделия из сэндвич-панелей

Монтаж пластиковых откосов без посторонней помощи может быть выполнен при помощи многослойного материала, который покрыт с двух сторон декоративным пластиком.  При установке откосов из пластика своими руками с сэндвич-панелями вы можете не проводить дополнительную тепловую изоляцию. Установка  ПВХ откосов при использовании данного материала все будет быстро и с минимальным количеством мусора.  Использование полихлорвиниловых откосов, а точнее панелей поможет обеспечивать защиту окон от промерзаний.

Свойства

Сэндвич-панели обладают такими характеристиками:

• Полихлорвинил обеспечивают надежную звуковую и тепловую изоляцию.
• Отделка откосов таким материалом будет повышать энергетическую эффективность оконной системы в целом.
• Если вы будете правильно делать откосы из панелей своими руками, то оконный проем будет иметь красивый внешний вид.
• Отделка пластиком окон собственноручно проводится быстро и эффективно.
• Сделать утепленные откосы сможет даже неподготовленный человек.

Перейдем непосредственно к монтажу.

Установка

Сэндвич-панель может быть прикреплена аналогично панели из поливинилхлорида. Как правильно сделать такую отделку самостоятельно, показано на фото ниже.  Как сделать откосы окон при помощи пластика без стартового профиля, показано ниже.

1. Данный способ будет актуален при малом расстоянии от проема до рамы, когда вам попросту некуда монтировать стартовый профиль.
2. Лишнюю пену следует аккуратно удалить. На все стороны проема прикрепите тоненькую рейку, и в таком случае панель будет установлена в пену на 1 см, а значит, последняя должна быть подрезана соответствующим образом по всему периметру.
3. Для начала нужно вставить верхнюю деталь в полученный паз. Немного отогните ее, и полученное пространство будет покрываться небольшим количеством монтажной пены, а панель прикрепите к рейке на саморезы.
4. Аналогичным способом следует прикрепить боковые фрагменты.

Вот и все, монтаж окончен. Рассмотрим еще один вариант.

Отделка штукатурным раствором

Такой вариант является достаточно устаревшим, потому что у него больше недостатков, чем достоинств. Но все-таки стоит рассмотреть и этот вариант.

Можно выделить два основных достоинства такого типа отделки:

• Малая стоимость монтажа.
• Если окна установлены вплотную к стенам, то это единственный реальный вариант отделки.

К несчастью, недостатков в таком варианте куда больше, и поэтому стоит заранее подумывать о негативных последствиях применения.

Из них выделим следующее:

• Штукатурка не представляет собой конечный вариант отделки, и вам придется еще шпатлевать и окрашивать откосы.
• После работы будет много отходов.
• Нельзя выполнить монтаж дополнительного слоя утепления из гипсокартона или минеральной ваты.
• Требуется опыт проведения работ.
• Не самый лучший внешний вид, потребуется дорогостоящая краска.
• Непродолжительный срок эксплуатации. Спустя какое-то время штукатурка начнет отваливаться.

Итоги

Если вы пришли к выводу, что это то, что вам нужно, смело приступайте к делу. Еще в последнее время стал популярен гипсокартон, так как из него можно сделать большое количество конструкций, в том числе и откосы. При монтаже вы можете столкнуться со сложностями, но их куда меньше, чем в варианте со штукатуркой. Хочется заранее отметить тот факт, что монтаж откосов не тот тип услуг, на который стоимость так высока, что лучше сэкономить. По этой причине многие люди стараются нанять специалистов, которые сэкономят ваше время и материалы. Вам лишь останется любоваться прекрасным видом с чистотой и минимальными затратами. Но так как за мастерами все равно нужно следить, все знания из статьи вам обязательно пригодятся.

Рейтинг

( 3 оценки, среднее 4 из 5 )

0 13 040.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

правила установки своими руками со стартовым профилем и без

Оконный проем после установки пластиковых окон выглядит непрезентабельно. Торчат куски штукатурки, монтажной пены, местами просматривается материал стен. Чтобы закрыть всё это, применяют различные способы. Самым доступным по цене и практичным считается использование пластиковых откосов. Обустраивать их лучше из сэндвич-панелей, когда между двумя слоями пластика прокладывают вспененный полипропилен. Они прочные, плотные, сделаны из качественного материала.

• Без стартового профиля
  • Работа с монтажной пеной
• Дальнейшие действия
• Монтаж со стартовым профилем
  • Установка стартового профиля
• Работы после установки деталей

Как сделать откосы на окнах из пластика? В общей сложности, выделяют два ключевых метода: с применением стартового профиля и без него. Оба этих способа являются эффективными и дают хорошие результаты.

Без стартового профиля

Применять данный способ установки оконных откосов можно тогда, когда имеется слишком маленькое расстояние от рамы окна до стены. Монтаж со стартовым профилем в этом случае либо очень сложен, либо в принципе невозможен. Обустройство откосов пластиковых окон начинают с подготовки проема. При этом фрагменты пены обрезают канцелярским ножом. Чтобы убрать ее, не требуется прилагать слишком много усилий.

Не следует вырезать монтажную пену, надо ее удалять ровно. В этом случае она будет справляться со своей функцией фиксации рамы. Также она будет ее утеплять, не пропуская сквозняки с улицы. Удалить надо и куски штукатурки, которые мешают в работе и выступают, придавая оконному проему непривлекательный внешний вид. Если они держатся хорошо, можно их не трогать. Пена будет меньше сползать.

По периметру окна прибивается тонкая рейка 10 на 40 мм широкой стороной к откосу. Обычно её прибивают, как есть, но можно выровнять, подкладывая тонкие дощечки и куски фанеры в необходимых местах. Вслед за этим по периметру рамы подрезают пену так, чтобы сюда встал и сэндвич-панелей. Она должна зайти на 1 см.

Пену надо резать аккуратно, чтобы пластик не получил повреждения. После этого приступают к обработке пластиковых панелей. Можно поступить стандартно, сделав трафарет после всех необходимых измерений. Для этого берут бумажный лист. По размеру он должен быть больше, чем оконный откос. Прикладывают его к нему, обжимают, удаляют лишнее. По загнутым краям отрезают бумагу, примеряют, вносят корректировки по необходимости. С верхней части рамы удобнее всего начинать.

После формирования бумажного трафарета очерчивают его на пластике. Примерно 1 см уйдет в паз пены. Вырезать надо с небольшим запасом, так как отрезать будет проще чем потом замазывать. При помощи ножовки по металлу примеряют пластик, вносят корректировки, чтобы он встал ровно, не изгибаясь. Выравнивают так, чтобы панель располагалась на одном уровне со штукатуркой. Края получаются почти ровными, где необходимо, проводят подработку напильником.

После снятия полосы материала по наружному краю, которая будет прибита к планке, сверлят отверстие по толщине гвоздей, отступив на 6 см от края. За счет этого будет проще закреплять пластик, не нанося ему повреждений. Откос после этого снова ставится на место. Берут баллон с монтажной пеной и понемногу заполняют пеной весь просвет. Надо стараться попасть как можно глубже, но большой расход материала нежелателен. Пена может разлиться и покорежить пластик.

Работа с монтажной пеной

Если имеется гладкий пластик, пена обеспечивает с ним хорошее сцепление. Если же приходится обрабатывать поверхность, направленную к стене, необходимо применять грунтовку или зачищать ее шкуркой для улучшенной адгезии. Ещё один нюанс заключается в том, что влага необходима для оптимальной полимеризации пены. Вот почему перед монтажом пластика откос необходимо сбрызгивать водой из пульверизатора. Пыли не должно быть на стене. Ее вычищают щеткой или удаляют посредством пылесоса. Если раствор рыхлый, заранее обрабатывают проникающей грунтовкой проём. Она несет в себе функции связывания частиц бетона между собой.

В дальнейшем панель приподнимается. Гвозди вставляют в отверстие закрепляют в планке наружный край. Внутренние поверхности фиксируются, упираясь в оконную раму.

Работы осуществляются по тому же алгоритму:

• вырезают бумажный шаблон, производят примерку;
• переносит его на пластик, вырезав боковушку из пластика;
• обрабатывают края наждачной бумагой, чтобы между верхним откосом и панелью было минимум пространства.

Дальнейшие действия включают в себя:

1. Подгонку деталей до идеального совпадения внизу и вверху.
2. Установку элементов на место. При этом один край загоняется в паз возле окна.
3. Сверление отверстия под гвозди по наружному краю.
4. Установку панелей на место.
5. Заполнение промежутков пеной в направлении снизу вверх. Делать это надо небольшими порциями, чтобы проникнуть на максимально возможное пространство.

Несколько другого подхода требует работа на вертикальных частях откосов. Пену наносят сюда до установки деталей. Обрабатывают панель, расположенную по дальнему краю, если она уже готова к установке. Ее заводят под раму. Полосу пены надо наносить тонкой струйкой, отступив немного от края. После вставки пластиковой части вырезанный паз заполняют остальной частью зазора пены. Перед этим надо обязательно смочить стену. После этого откос прижимают, выравнивают и закрепляют в планке гвоздями.

Чтобы во время полимеризации пена не отодвинула края откоса, в нижней и верхней частях проклеивают малярным скотчем стыки. Но даже в случае идеального выполнения всех манипуляций небольшие щели будут оставаться. Их замазывают акрилом. Он продаётся в тубах, похожих на упаковку с монтажной пеной. Изделие наносится точно так же, через монтажный пистолет.

Дальнейшие действия

Все лишние зазоры надо затирать и выравнивать. Излишки акрила необходимо убирать влажной тряпкой или губкой. Делать это надо аккуратно, пока поверхность не станет абсолютно чистой. Манипуляция проводится на небольших участках. Нельзя допускать застывания акрила, иначе возникнут проблемы с его удалением. Заделку щелей удобнее проводить сразу. Горизонтальная панель откоса обрабатывается в первую очередь. После этого идут стыки, затем двигаются вниз. Сначала закрывают зазоры на одной стороне, потом на противоположной. В последнюю очередь осуществляется обработка стыков с подоконником.

На высыхание требуется от 12 до 24 часов, в зависимости от характеристик герметика. Если щели оказались большими, акрил может втянуться в шов. Все эти участки необходимо прорабатывать повторно по той же методике. После высыхания второго слоя при наличии неровностей и шероховатостей можно разровнять эти дефекты мелкозернистой наждачной бумагой, складывая ее вдвое. Рекомендуется тщательно выравнивать материалы, пока они серые, иначе пластик может получить механические повреждения.

Можно считать откосы установленными. Их следует зашпаклевать, когда произойдет окончательная полимеризация пены. Поверхность их должно быть ровной относительно плоскости стен. После этого удаляют защитную голубую пленку.

Самым ненадежным материалом для монтажа пластиковых откосов считаются панели. Даже стеновые с легкостью продавливаются, да и лицевой слой у них несовершенен. Достаточно направить на них свет, как будут сразу видны перемычки. В пластиковых подоконниках и сэндвич панелях такого не наблюдается.

Монтаж со стартовым профилем

Для установки откосов на пластиковые окна своими руками сперва подготавливают оконный проем. Как это делается:

• обрезают монтажную пену;
• удаляют все элементы, которые закреплены недостаточно хорошо;
• очищают поверхность от пыли;
• рабочую зону обрабатывают грунтовкой для улучшенной адгезии.

Деревянный брусок закрепляется по периметру проема, но уже возле рамы. Подбирают толщину, в зависимости от расстояния. Он должен почти входить в раму. Корректируют рубанком одну сторону бруска, делают незначительный наклон. При этом формируется угол, который сопоставима с углом установки откоса. Можно отпилить, но выполнить такую работу с точностью довольно сложно. Да и в плане трудозатрат это довольно проблематично, разве что если имеется в наличии циркулярная пила с регулируемым углом.

После обработки брусок прикручивается по периметру проема на стены. От того, из какого материала она сделана, зависит способ крепления. Если стена кирпичная, можно посадить брусок на саморезы. Для бетонной требуется поставить дюбеля. В магазине приобретается стартовый профиль. Его устанавливают длинной стороной к бруску, закрепляют. Фиксация скобами строительного степлера в данном случае удобнее. Если такого приспособления рядом нет, можно применять саморезы с плоскими головками или маленькие гвозди.

Установка стартового профиля

Подбирая стартовый профиль, надо брать плотные модификации. Стоят они дороже, но и потребуется их меньше, всего 3 м на окно. Плотный профиль хорошо фиксирует пластик. Мягкое изделие сгибается и получается некрасивым на вид. Еще одним важным моментом является необходимость плотного прижатия профиля к раме. За счёт этого удастся отсутствие зазоров или же они будут минимальными. В верхней части при стыковке горизонтального и вертикального профиля и надо быть особенно аккуратными. Их необходимо отрезать под углом 45 градусов. При наличии небольших щелей необходимо заделывать их акрилом.

Удобнее всего начинать работу по этой технологии с боковин. Стартовый профиль не закрепляется, после чего в него вставляют панель. Но лучше, если она будет оснащена толстым слоем пластика и сделана из плотных и дорогих модификаций. Если брать дешевые потолочные модели, то лицевая стенка получится тонкой. При ярком освещении можно будет заметить перемычки. Помимо прочего, такой пластик с легкостью продавливается даже пальцем.

Пластиковая панель должна быть шире откоса. Если полученной площади не хватает, для стыковки используют два изделия. Но в этом случае в зоне стыка надо будет дополнительно обустраивать вертикальную планку, на которой закрепляется первая полоса. Панель, вставленная в профиль, обычно длиннее проема. Поддерживая ее рукой, надо отметить линию проема. Сняв, отрезают изделия по отмеченной линии.

Панель устанавливается повторно, при этом ещё немного отодвигают от стены и заполняют монтажной пеной, стараясь не допускать пропусков, но и не давая формироваться излишкам. Начинают с дальнего нижнего угла. Возле прибитой планки проходят снизу вверх. Как только доходят до верхней части, пена немного расширяется внизу.

Снова проводят монтажной пеной линию, но стараются держаться края. Чем ближе к наружному краю, тем меньше расход пены, так как панель ставится под откосом. Дойдя до середины, на остальные поверхности выкладывают полосу пены и прижимают панель так, как она должна стоять в итоговом варианте. Выравнивают и проверяют. Закрепляют ее на стене малярным скотчем. Аналогичным образом устанавливается 2 часть, а затем — верхняя деталь. Можно вырезать ее аналогичным образом, вырезав бумажный шаблон, а края подогнать наждачной бумагой до идеального совпадения.

Работы после установки деталей

Как только все части откоса будут установлены и закреплены малярным скотчем, оставляют объект для полной полимеризации. В дальнейшем, чтобы избежать шпаклевания зазоров между стеной и откосом, наклеивают пластиковый уголок на жидкие гвозди. Основной задачей является обеспечение ровной плоскости в углах. На обеих полках уголка наносят тонкую полосу клея и прижимают. Проводят рукой вдоль и держат несколько минут. Детали устанавливаются по всему периметру. До высыхания клея подклеивают полки уголка малярным скотчем и оставляют.

Спустя сутки скотч убирают. Можно считать откосы из пластика готовыми. Если где-либо будут обнаружены щели, их надо закрыть акрилом, как это было описано ранее. Силикон использовать не рекомендуется. На свету он приобретет жёлтую окраску. Спустя несколько лет окна будут выглядеть не совсем солидно. Лучшим вариантом будет белый акриловый герметик. Он идеально подходит для маскировки дефектов.
