Установка и подключение водонагревателя: Установка водонагревателя. Как подключить водонагреватель своими руками правильно.

Содержание

Установка бойлера и водонагревателя в Томске

Установка бойлера в квартире или доме – одна из популярнейших услуг на сантехническом рынке. Все больше людей стремятся получить независимость от ленивых коммунальных служб и их вечных проблем, а кому-то требуется замена бойлера уже отслужившего свой срок.

Наши специалисты выполнят монтаж и подключение бойлера любого типа и производителя, а также прокладку или замену подходящих коммуникаций, при необходимости. Электрические водонагреватели в основном разделяют на: накопительные и проточные.

Накопительный водонагреватель (бойлер) представляет собой теплоизолированный бак определенной емкости с теном внутри, который и нагревает воду.

Установка проточных водонагревателей позволяет не ждать, пока нагреется бак, а пользоваться горячей водой сразу после открытия крана – вода моментально нагревается за счет мощного нагревательного элемента.

Необходима установка и подключение бойлера?
Звоните: +7 (3822) 34-22-85

Установка водонагревателя

Кроме сантехнической части, подключение накопительного или проточного водонагревателя требует грамотных электромонтажных работ.

Во-первых, это мощные потребители электроэнергии - подключение водонагревателя часто сопровождается проведением отдельной линии электроснабжения и установкой УЗО (устройство защитного отключения – выполняет функцию защиты человека от электротравмы при наличии тока утечки в случае повреждения изоляции). Во-вторых, в обязательном порядке должно быть выполнено защитное заземление.

Помните! Самостоятельная установка электрического бойлера или проточного водонагревателя, а также привлечение неквалифицированных специалистов может привести к отказу производителя от гарантийного обслуживания, а самое славное – к травме или даже смерти при поражении электротоком!

Монтаж бойлера занимает всего несколько часов, спустя которые Вы сможете насладиться первой партией горячей воды.

Цены на установку бойлеров и проточных водонагревателей

Установка и подключение бойлера и водонагревателяЕд.изм.Стоимость
Установка и подключение проточного водонагревателяшт. от 1000
Установка и подключение бойлера (до 100 л.)шт.от 1000
Установка и подключение бойлера (от 100 л.)шт.от 1300
Чистка или ремонт бойлерашт.от 2000
Демонтаж водонагревателяшт.от 350

Ознакомиться с ценами на другие сантехнические работы Вы можете в соответствующем разделе «Цены на услуги».

Вызвать мастера для установки водонагревателя
Вы можете по тел.: +7 (3822) 34-22-85

Обращаясь в нашу компанию, будьте уверены, что конечный результат будет на самом высочайшем уровне!

Установка и подключение водонагревателя в Казани

Заказать установку и подключение бойлера

Установка водонагревателя позволит решить множество проблем, которые связаны с централизованной подачей воды. Вы всегда будете иметь доступ к горячей воде, даже во время профилактических или ремонтных работ на линии.

Но при этом важно выбрать качественный нагреватель, а также правильно его подключить. Профессиональная установка бойлера – это залог его долголетнего использования.

Этапы подключения водонагревателя

Для людей, которые не владеют соответствующими навыками, эта задача может быть небезопасной, не говоря уже о функционировании самого бойлера. Подключение водонагревателя специалистом, включает следующие обязательные этапы:

  • Подведение пластиковых труб к системе водоснабжения и к смесителю.
  • Установка фитингов, которые выступают соединительным элементом с трубами.
  • Подключение к электросети.
  • Подвешивание бойлера.
  • Надежное крепление.
  • Проверка исправной работы.

Каждый из описанных этапов имеет свои тонкости, несоблюдение которых может сказаться на правильной эксплуатации или на сроке службы оборудования. Установка водонагревателя должна производиться только с соблюдением всех технических норм, особенно учитывая прямое подключение к коммуникациям. Поэтому доверяйте дело только опытному мастеру, который знает все тонкости не только установки бойлера, но и отдельных брендов-производителей.

Стоимость работ

Продолжительность и стоимость работы зависят от многих факторов:

  • Наличие линии заземления.
  • Все ли коммуникации в доме находятся в исправном состоянии.
  • Нужно ли подготавливать стены перед навешиванием бойлера.
  • Сложность конфигурации самого водонагревателя.
  • Метраж кабеля для укладки и подключения к электрощитку.
  • Качество используемых дополнительных элементов и способ их подключения.

Вызов мастера позволит выполнить такие профессиональные тонкости при работе как: установка дополнительных кранов на включение/отключение воды, подбор типа анкера в зависимости от объема бойлера, использование качественных крепежных элементов, укладка электрокабеля и много другое.

Таким образом, без опытного специалиста просто не обойтись. С этой целью обращайтесь за помощью в «Бытовик Казань», наши мастера быстро, качественно и по доступной цене произведут монтаж всех видов водонагревателей.

Подключение водонагревателя к водопроводу: схемы, инструкции, разводка

Как обеспечить горячей водой жилище, в котором ГВС не предусмотрено или регулярно отключается? С помощью нагревателя. В продаже можно найти удобные устройства различной конструкции и производительности.

Они относительно просты в установке и управлении. Важнейший этап монтажа устройства – соединение его с водопроводной системой дома. Если схема подключения водонагревателя к водопроводу точно соблюдена, агрегат верой и правдой прослужит многие годы.

При самостоятельной установке такого сложного электроприбора следует учесть еще целый ряд важных нюансов.

Содержание статьи:

Виды электрических водонагревателей

Наибольшей популярностью у покупателей пользуются два типа устройств: приборы накопительного типа, их также называют бойлерами, и проточные водонагреватели.

Бойлеры для воды: необходимый современный атрибут в ванной комнате

Первые функционируют следующим образом: холодная вода поступает в специальный резервуар, снабженный нагревательным элементом.

Там она подогревается до необходимой температуры и затем подается в водопроводную систему. В проточном нагревателе резервуар-накопитель отсутствует, вода нагревается в процессе прохождения через специальную колбу, в которой размещен нагревательный элемент.

Поэтому процедура подключения к водопроводной системе устройств разных типов существенно различается.

Бойлеры проще установить, они обычно дешевле проточных нагревателей и менее требовательны к качеству электрической сети, чем проточные устройства.

Поэтому накопительные агрегаты намного популярнее. Проточные нагреватели устанавливают как можно ближе к точке разбора горячей воды, например, прямо на кран с водой.

Устройство позволяет получить горячую воду практически мгновенно, однако расходы на подогрев будут довольно большими.

Что необходимо учесть перед началом монтажа?

Хорошая подготовка – залог успешной установки нагревателя. Сначала рекомендуется тщательно изучить инструкции производителя, особое внимание уделив вопросам безопасности.

Следующий важный момент – выбор места для установки нагревателя. Вот несколько полезных моментов:

  • Прибор должен быть доступен для обслуживания в любое время.
  • Для установки навесной модели следует выбрать стену, которая способна выдержать двойной вес прибора с полной загрузкой.
  • Необходимо провести диагностику состояния проводки, исправить выявленные недочеты и сравнить характеристики с требованиями изготовителя.
  • Изучить состояние водопроводной системы: труб и стояков, поскольку работа нагревателя зависит не только от количества, но и от качества поступающей воды.

Если место для нагревателя выбрано правильно, его будет проще установить и обслуживать.

Инструменты и материалы

Набор инструментов и материалов, необходимых для подключения водонагревателя к системе водопровода, может варьироваться в зависимости от особенностей прибора.

Начинающий мастер может ориентироваться на следующий примерный список:

  • перфоратор с набором насадок;
  • гаечный и разводной ключи;
  • прямая и крестовая отвертка;
  • рулетка;
  • кусачки;
  • пассатижи и т. п.

Кроме того, понадобятся трубы и фитинги, чтобы соединить нагреватель с водопроводной системы. Необходимы средства герметизации соединений: льняная нить, ФУМ-лента, специальная паста.

Не помешает заранее запастись парой соединительных шлангов, двумя-тремя запорными кранами и таким же количеством тройников.

Для подключения бойлера к водопроводу можно использовать специальные гибкие шланги подходящего размера, но при этом не слишком длинные

В комплекте с нагревателем обычно поставляются только крепежные элементы, да и они не всегда подходят для конкретной ситуации.

Например, если планируется установка прибора на стену с толстым отделочным слоем, следует запастись достаточно длинным крепежом.

Различные схемы подключения бойлера

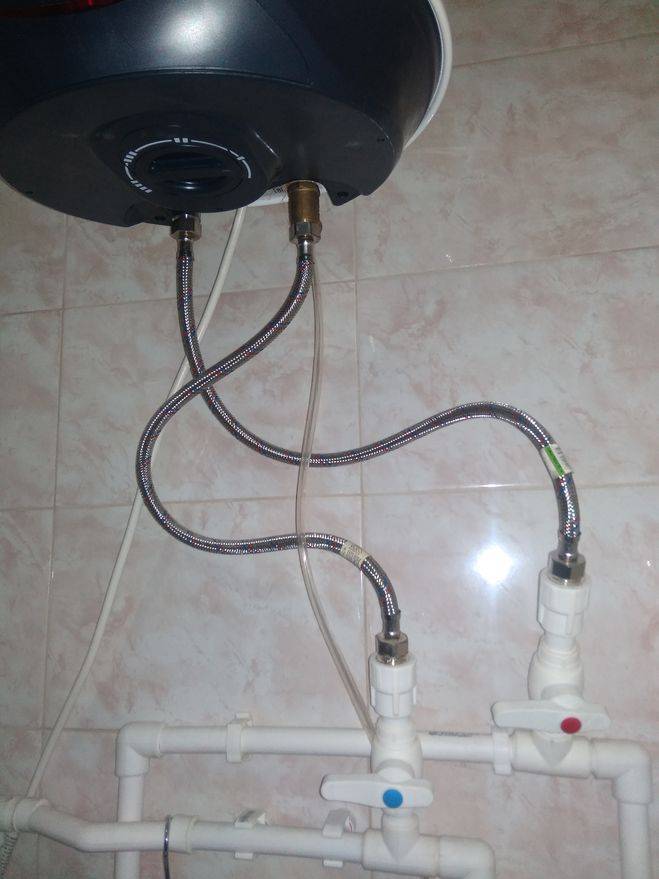

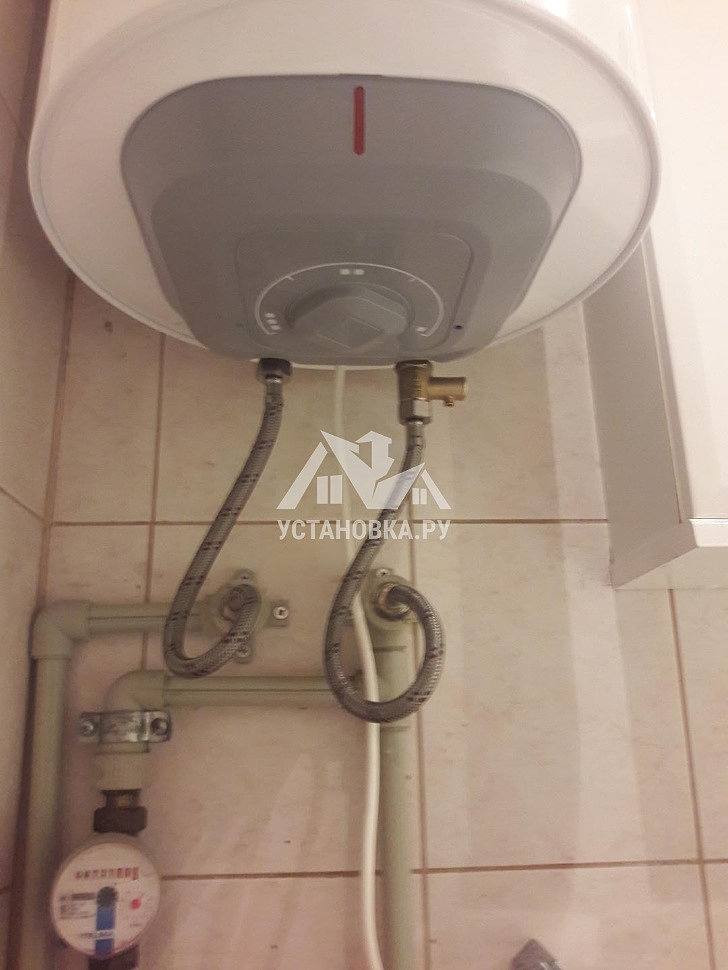

Чтобы присоединить бойлер к водопроводу, обычно используют схему, которая представлена ниже:

На схеме представлен порядок подключения накопительного водонагревателя к обычной водопроводной системе. Указано расположение кранов, запорного клапана, слива и т. п.

На рисунке показано условное расположение стояков, которые обозначены словами “холодная вода” и “горячая вода”. Цифрами “1” и “2” указаны обычные запорные краны.

Один из них открывают, чтобы в бак поступала холодная вода, через другой нагретая до нужной температуры жидкость подается в горячую часть водопровода.

В те периоды, когда накопительный водонагреватель не работает, эти краны рекомендуется перекрывать.

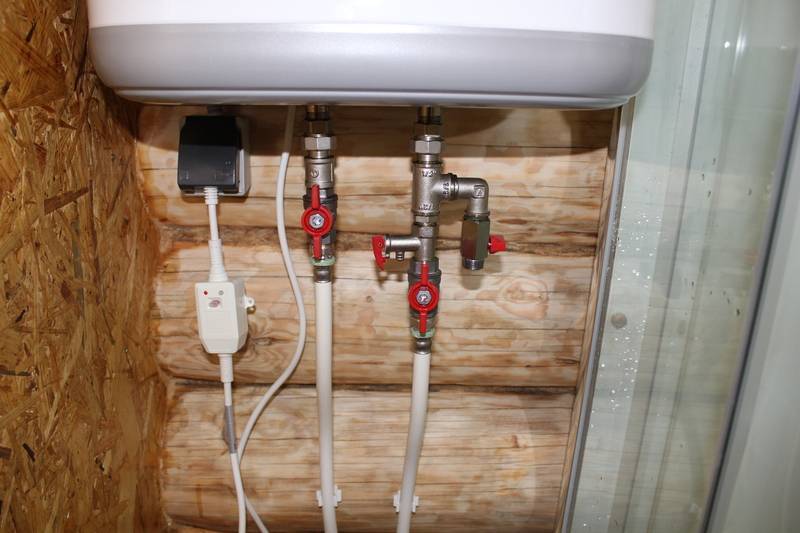

Под цифрами “3” и “4” значится еще одна пара кранов. Эти устройства отвечают за поступление воды в квартиру из общего стояка.

Обычно они имеются в каждой квартире независимо от того, есть в квартире бойлер или нет. И если кран “3”, по которому поступает холодная вода, перекрывают только если нужно прекратить подачу воды в квартиру, то кран “4” следует во время работы нагревателя полностью перекрывать.

Если этого не сделать, то горячая вода из бойлера будет уходить в домовой стояк.

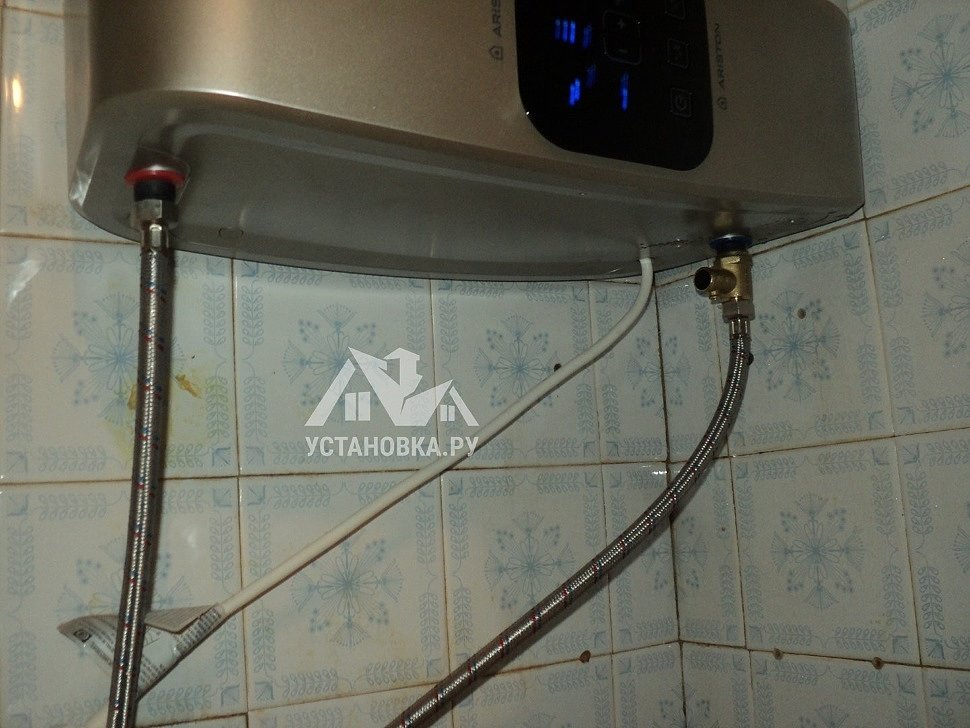

Номер “5” – это место монтажа обратного клапана. Это очень важный элемент системы подключения водонагревателя, поскольку он предохраняет технику от поломки.

В случае отключения холодной воды (что случается не так редко, как хотелось бы) именно обратный клапан не позволит жидкости покинуть накопительный бак бойлера.

При отсутствии обратного клапана вода уйдет из устройства обратно в стояк. В результате нагревательные элементы будут работать вхолостую, что приведет к их быстрой поломке.

Следует помнить, что обратный клапан производители бойлеров обычно включают в комплект поставки, поэтому уточнить его наличие необходимо еще в процессе покупки устройства.

При подключении к водопроводной системе накопительного нагревателя используются запорные краны, с помощью которых можно управлять поступлением воды в бак

Кран, который обозначен цифрой “6”, предназначен для слива воды из бака водонагревателя. Этот кран используют крайне редко, например, если устройство нуждается в ремонте или предусмотрен его демонтаж.

В этом случае согласно технологии воду из бака необходимо слить. Не стоит пренебрегать установкой этого элемента, поскольку опустошение бака большой емкости другими способами может оказаться довольно трудоемким.

Кран для слива должен всегда находиться несколько выше, чем обратный клапан, иначе удалить воду из бака не удастся.

Таким образом, если накопительный водонагреватель работает, то краны “1”, “2” и “3” должны быть открыты, а кран “4” следует перекрыть. Если же бойлер отключен, необходимо перекрыть краны “1” и “2”, а краны “3” и “4” следует открыть.

Подробная информация о подключении к водопроводу накопительного водонагревателя представлена в следующем видеоматериале:

Если нет водопровода

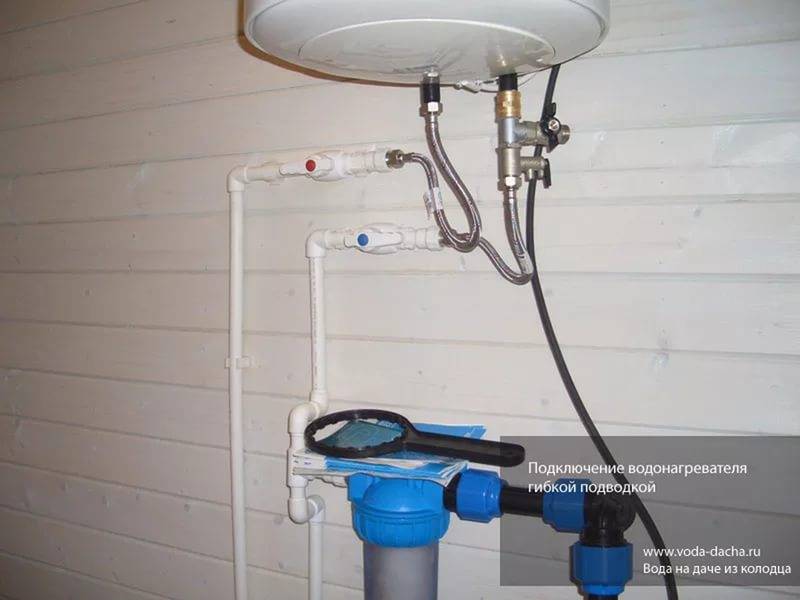

Во многих частных домах, и даже в крупных коттеджах частью водопроводной системы является накопительный бак.

Порой это единственная возможность обеспечить в доме нормальное давление воды в трубах. К такой системе можно также подключить накопительный водонагреватель, но при этом следует учесть ряд нюансов: расстояние от бака до бойлера, а также давление в водопроводе.

Если пространство между водонагревателем и баком составляет менее двух метров, можно использовать следующую схему подключения к водопроводу:

Но бывает и так, что расстояние между этими устройствами более двух метров. В этом случае между баком и краном следует поставить специальный предохранительный клапан, как показано на схеме:

Если расстояние между баком и накопительным водонагревателем превышает два метра, в схему подключения обязательно включают предохранительный клапан

Если давление в водопроводной системе дома превышает 6 бар, специалисты рекомендуют установить перед водонагревателем редуктор, который позволит понизить давление воды, поступающей в емкость для нагрева.

Технические особенности подключения бойлера

Если схема правильного подключения бойлера к водопроводу составлена, пора приступать к ее исполнению. В этом деле многое зависит от того, какие трубы были использованы при создании водопровода.

В домах старой постройки часто можно встретить стальные трубы, хотя их нередко заменяют более модным полипропиленом или металлопластиком. При монтаже бойлера следует учитывать особенности работы с трубами различного вида.

Специальных требований к материалу конструкций, соединяющих бойлер и водопровод, не предъявляется. Их можно соединить даже достаточно прочным шлангом подходящего диаметра и длины.

Независимо от типа труб, перед началом любых работ по подключению техники к водопроводу обязательно в стояках следует отключить подачу воды.

Как подключить нагреватель к стальным трубам

Для этого не обязательно использовать сварочный аппарат, поскольку соединение можно выполнить с помощью специальных тройников, так называемых “вампиров”.

Конструкция такого тройника напоминает обычный стягивающий хомут, на боковых сторонах которого стоят патрубки. На их концах уже выполнена резьба.

Чтобы установить тройник-”вампир”, сначала его устанавливают в подходящем месте и стягивают винтами.

Между металлической частью тройника и трубой следует положить прокладку, которая идет в комплекте с устройством. Важно, чтобы просветы в прокладке и тройнике, предназначенный для монтажа отверстия, точно совпадали.

Затем необходимо с помощью дрели по металлу проделать в трубе отверстие через специальный просвет в патрубке и резиновой прокладке. После этого на отверстие патрубка навинчивают трубу иди шланг, с помощью которого вода будет подаваться к нагревателю.

Для присоединения накопительного водонагревателя к стальному водопроводу используют металлическую муфту со специальными патрубками, снабженными резьбой, на которую можно навинтить запорный кран, шланг или отрезок трубы

Важнейший момент при подключении водонагревателя – герметизация всех соединений. Чтобы уплотнить резьбу, используется ФУМ-лента, льняная нить или другой подобный уплотнитель. Такого материала должно быть достаточно, но не слишком много.

Считается, что если уплотнитель немного выступает из-под резьбы, это обеспечит достаточно герметичное соединение.

Работа с полипропиленовыми трубами

Если бойлер предполагается подключить к водопроводу из полипропилена, следует сразу же запастись предназначенными для них запорными кранами, тройниками и муфтами.

Кроме того, понадобится специальное оборудование: устройство для резки таких труб, а также прибор для их пайки.

Чтобы подключить бойлер к полипропиленовому водопроводу, обычно придерживаются следующего порядка действий:

  1. Перекрыть воду в стояке (иногда для этого нужно обратиться в ЖЭК).
  2. С помощью резака выполнить разрезы на полипропиленовых трубах.
  3. Впаять в местах отвода тройники.
  4. Присоединить трубы, предназначенные для соединения бойлера с водопроводом.
  5. Установить муфты и краны.
  6. Соединить бойлер с краном с помощью шланга.

Если трубы водопровода скрыты в стене, придется выполнить демонтаж отделки, чтобы получить к ним свободный доступ.

Бывает, что доступ к трубам, уложенным в штробы, все же существенно ограничен. В этом случае можно использовать специальную ремонтную муфту разъемного типа.

Полипропиленовую сторону такого устройства припаивают на тройник, а часть снабженную резьбой, присоединяют к водопроводу. После этого с конструкции удаляют съемную часть муфты.

Для подключения водопровода из ПВХ-труб к накопительному водонагревателю можно использовать специальный переходник, часть которого припаивается к трубе, а на другую часть можно привинтить шланг

Подключение к конструкциям из металлопластика

С металлопластиковыми трубами работать не так сложно, как с изделиями из полипропилена. Такие трубы очень редко укладывают в штробы, а соединяют их очень удобными фитингами.

Для соединения бойлера с таким водопроводом можно использовать следующий порядок действий:

  1. Перекрыть подачу воды на трубы в доме.
  2. В месте монтажа патрубка выполнить разрез с помощью специального трубореза.
  3. Установить в разрезе тройник.
  4. Присоединить к отводам тройника отрезок новой металлопластиковой трубы или шланг, в зависимости от ситуации.

После этого следует проверить все соединения на герметичность. Для этого в систему подают воду и наблюдают, не появится ли течь.

Если герметичность соединения недостаточна, следует заделать щель или выполнить работу заново.

Особенности подключения проточного нагревателя

В отличие от накопительного бойлера проточный водонагреватель предназначен для обогрева потока воды, а не ее статичного объема.

Поэтому проточные обогреватели обычно меньше по размеру, а включить их в водопроводную систему значительно проще.

Размещают проточный нагреватель обычно поближе к месту использования горячей воды, чтобы она не успела остыть в процессе прохождения по трубам.

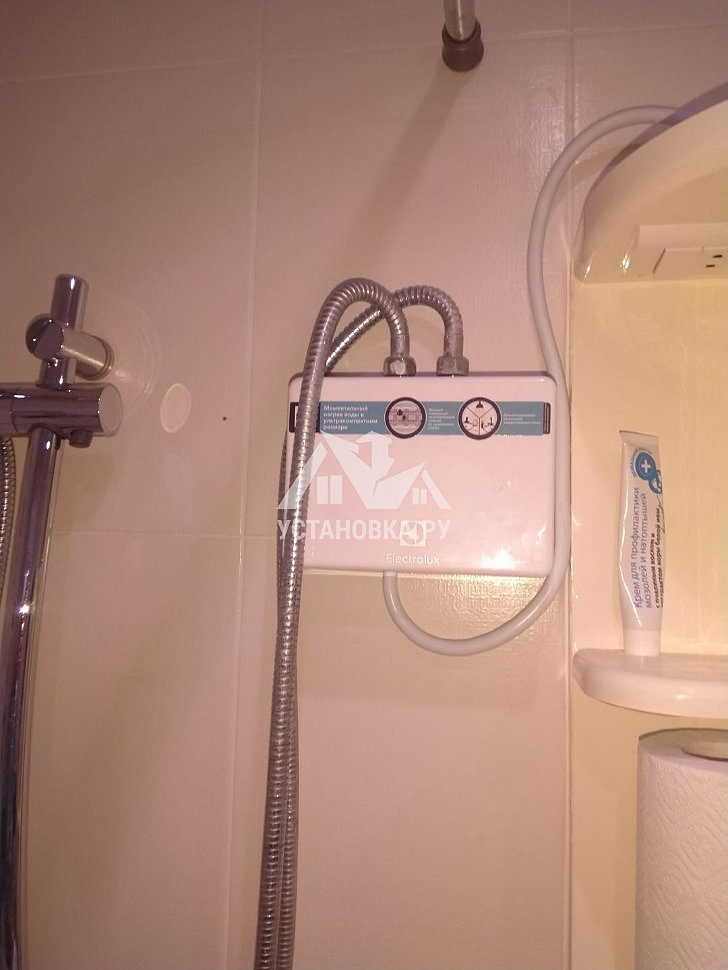

Проще всего такое устройство поставить на смеситель, в котором предусмотрен выход для душа. Для этого следует снять душевую лейку и к освободившейся части смесителя присоединить шланг нагревателя, по которому должна поступать холодная вода.

Теперь вместо душа в ванной появился дополнительный источник горячей воды, который подключают при необходимости. Устройство легко демонтировать и установить снова, если возникнет необходимость.

Но это не всегда удобно, ведь пользоваться душем при таком способе монтажа несколько затруднительно.

На рисунке показаны варианты подключения проточного нагревателя к водопроводу. Можно использовать нагреватель на кухне или в ванной для душа

Еще одна возможность включить проточный нагреватель в систему – через отвод, предназначенный для стиральной машины.

Сначала на патрубок ставят тройник, который герметизируют с помощью ФУМ-ленты или льна.

Затем устанавливают кран, который позволит открывать/закрывать воду, поступающую к нагревателю, а также регулировать ее поток.

Поскольку при этом способе подключения краном придется пользоваться часто, важно поставить его в удобном месте. После этого от крана подводят конструкцию к проточному нагревателю.

Удобнее всего сделать это с помощью гибкого шланга, который рекомендуется зафиксировать специальными скобами. Но можно использовать также трубы: металлические, полипропиленовые, металлопластиковые и т. п.


Установка и подключение водонагревателей

Периодически отключают горячую воду, что делать?

Наша компания занимается монтажем всех видов водонагревателей (бойлеров):

  • косвенного нагрева,

  • проточных электрических,

  • накопительных электрических и

  • послойных



Профессионально подключенный водонагреватель -  это залог безопасного, эффективного и надежного функционирования сантехнического оборудования.

Электрические водонагреватели, второе их название бойлеры, представляют собой сложное оборудование, неправильный монтаж которого приводит к плачевным последствиям. Непрофессиональное подключение этого прибора может привести к короткому замыканию, став причиной серьезных травм.
Только монтаж профессионалами - это гарантия экономичного использования оборудования и долговечная работа без сбоев и поломок.

 звоните 8(4822) 750-639







Как правильно установить электрический накопительный водонагреватель?




  • Монтаж водонагревателей | Фото

График работы

Пн- Пт:  9.00-18.30

Сб:      10.00-17.00

Вс:         Выходной



Опрос

Какой котёл Вы приобрели или хотели бы приобрести

Установка и подключение накопительного водонагревателя – схема и видео

Правильная установка водонагревателя в квартире или частном доме – универсальное решения обеспечить бесперебойное горячее водоснабжения. Условие особенно актуально для жителей многоквартирных домов, где периодически происходит отключение подачи горячей воды (сезонная опрессовка труб, профилактика, диагностика, ремонт и т.д.).

В одной из статей мы вели разговор об устройстве и выборе электрического водонагревателя.



Итак, выбор сделан, отметены все предложения об установке нагревателя воды «мастерами» за космические цены и решено устанавливать бойлер самостоятельно. Ничего сверхъестественного в подключении нет, но потребуется некоторый инструмент и внимание.

Установка накопительного водонагревателя своими руками

Прежде чем приступить к монтажу, рекомендуется определиться с несущей способностью стены, где будет установлено нагревательное устройство. Выдержит ли? Все-таки вес будет немаленький. Если есть сомнения в прочности стены, то можно соорудить поддерживающую подставку или какие-либо дополнительные кронштейны под прибор.

Поскольку регулировать температуру моментально необходимости не будет, то удаленность от точки использования в нашем случае мы не рассматриваем – устанавливаем бойлер где нам удобно.

В остальном, все тоже самое, что и в случае с проточным водонагревателем: сверлим отверстия, вбиваем дюбеля и крепим водонагреватель.

Установка и подключение накопительного водонагревателя к водопроводу и электросети

Подключение накопительного водонагревателя к водопроводу - схема

Установка накопительного водонагревателя требует более основательного подхода. К тому же, он позволяет использовать горячую воду из прибора во всей квартире.

Схема устройства накопительного водонагревателя

Схема устройства накопительного водонагревателяНа схеме мы видим типовое подключение водонагревателя (накопительного) к водопроводу.

Обозначения «горячая вода» и «холодная вода» - это «стояки» - две трубы, проходящие через все квартиры подъезда и снабжающие их водой (холодной и горячей).

1-2 – водопроводные краны. Они перекрывают или открывают циркуляцию воды в бак и обратно из водонагревателя. Когда прибор работает, то краны открывают, не используется - то, естественно, закрывают.

3-4 – вводные в квартиру водопроводные краны. Они необходимы для перекрытия подачи воды в квартиру.

5 – один из важных элементов – обратный клапан. Необходим для защиты ТЭНа электроводонагревателя от перегрева (в случае отключения холодной воды бак водонагревателя не остался без воды и не перегорят его ТЭНы).

Для понимания обратимся к устройству накопительного водонагревателя, принцип таков: подача воды осуществляется снизу. А если вдруг подачу воды неожиданно отключают - вся она устремится в уже пустой стояк с холодной водой, ТЭНы станут нагревать воздух и просто перегорят. Обратный клапан предназначен для предотвращения подобной аварии.

В комплектацию любого хорошего накопительного водонагревателя входит такое защитное устройство. Будьте внимательны при проверке комплектации!

6 - сливной вентиль - кран, который предназначен для опустошения бака накопителя водонагревателя. По понятным причинам, такой кран должен быть предусмотрен при монтаже водонагревательного прибора: перед демонтажем (в случае необходимости) водонагревателя он позволит слить всю воду из резервуара. Ведь, в зависимости от емкости водонагревателя, в баке может находится 100-150 литров воды….

Внимание на схему: следует обязательно располагать кран для слива воды выше обратного клапана. В противном случае опустошить бак вам не удастся - вода просто не будет вытекать из емкости.

Как использовать краны водонагревателя (закрытие и открытие)

Краны обозначенные на схеме цифрами «1» и «2» понадобятся для отключения воды в то время, когда электронагреватель не используется. Например, если нам понадобилось снять последний.

Краны обозначенные на схеме цифрами «3» и «4» имеются в любой квартире подключенной к центральному водопроводу, расположены после стояков, ведь воду нам перекрывать приходится иногда по различным причинам.

Обратим внимание на кран «4» - он перекрывает циркуляцию горячей воды между квартирой и стояком во время работы устройства. Если кран не перекрыть, то горячей водой из нашего водонагревателя смогут пользоваться все жители подъезда – вода пойдет в стояк.

Главное правило использования - если горячая вода поставляется городской котельной, водонагреватель находится в выключенном режиме - «1» и «2» краны закрыты, а «3» и «4» соответственно открыты. Если котельная «встает» на профилактику и горячую воду отключают, подключаем наше устройство к сети 220В, открываем краны «1» и «2», а кран «4» - закрываем.

Схема подключения накопительного водонагревателя к открытой емкости

В частных домах, коттеджах или на даче, где нет централизованного водоснабжения (или по другим причинам) используют накопительные баки для воды, которые, как правило, располагаются на крыше. Это не является ограничением для использования водонагревателя. Единственное, расстояние от прибора до емкости должно быть не менее 2-х м, и если в водопроводе давление более 6 бар, то нужно обязательно установить редуктор (на входе, перед бойлером) для снижения давления.

В зависимости от удаленности от верхней точки бойлера или насосной станции применяют разные схемы подключения.

Схема подключения если высота между водонагревателем и емкостью для воды менее 2-х метров

Схема подключения накопительного водонагревателя ниже 2 м

Схема подключения если высота между бойлером и накопительным баком для воды более 2-х метров

Схема подключения накопительного водонагревателя выше 2 м

Схема установки водонагревателя с подключением к стоякам горячего и холодного водоснабжения

Схема установки водонагревателя с подключением к стоякам горячего и холодного водоснабжения

Как установить водонагреватель накопительный электрический - видео

Подключение водонагревателя к электросети

Так как для работы водонагревателя требуется подключение к сети в 220В и обязательное заземление, то наилучшим вариантом будет подключение к имеющейся розетке для стиральной машины – через вилку (конечно, при условии, что эта розетка проведена по отдельной линии с соблюдение правил).

Если в квартире отсутствует такая розетка, то лучше всего будет обратиться к электрикам за квалифицированной помощью в прокладке электропроводки. Причин тому несколько.

  • Первое, работа с электропроводкой требует определенных навыков и знаний и в случае несоблюдения определенных моментов при монтаже, грозит поражением током или выходом из строя электроприборов.
  • Второе, вам будет с кого спросить за некачественную работу. Конечно, если вы заключили договор с подрядной организацией.
  • Ну и наконец, не будет проблем с тем, какой провод выбрать, какие автоматы поставить.

Возможно, это подтолкнет вас на проведение ревизии электропроводки во всей квартире.

Ну и в заключении, хотел бы пожелать приятных водных процедур.

схема, установка бойлера своими руками, видео

Когда необходимо выполнить подключение водонагревателя к водопроводу — схема должна учитывать тип агрегата, место монтажа и другие параметры. Только тщательно продумав способ установки можно добиться желаемого результата – надежности работы и долговечности оборудования. Не следует забывать и о том, что существуют определенные требования правила и требования, которые необходимо соблюдать при монтаже.

Виды водонагревателей

По типу используемой энергии водонагреватели разделяются на газовые и электрические.

Первый вариант экономичнее, но установкой таких моделей, как и во всех случаях монтажа газового оборудования должны заниматься специалисты, имеющие разрешительную документацию. Именно поэтому ниже будет подробно рассматриваться подключение электрических моделей, в этом случае допускается установка бойлера своими руками.

По принципу действия агрегаты для нагрева воды могут быть накопительными или проточными.

  • Накопительные модели более громоздки из-за наличия объемного резервуара, но отличаются невысокой мощностью. В него заливается вода, температура которой повышается при помощи ТЭНа. Недостатком таких нагревателей можно считать отсутствие быстродействия. Скорость нагрева зависит от объема резервуара, а также от мощности установленного нагревательного элемента, но в любом случае для того, чтобы получить требуемую температуру, понадобится время. Многие модели этого типа имеют функцию автоматического контроля температуры и при остывании воды включают ТЭН, восстанавливая параметр до необходимого значения. Подобные конструкции оптимальны, когда горячая вода расходуется постоянно и в больших количествах, например, в домах, где живут большие семьи.

    Устройство накопительного нагревателя воды

  • При использовании проточного водонагревателя горячую воду можно получить сразу же, открыв кран. Такие модели занимают мало места и осуществляют практически моментальный нагрев проходящей через них жидкости. К особенностям моделей данного типа относят наличие ограничений по максимальной температуре и достаточно высокое энергопотребление.

    Схема устройства проточного водонагревателя

Необходимые инструменты

Для того чтобы схема подключения бойлера к водопроводу была реализована без проблем, необходимо заранее подготовить все необходимое.

Перечень инструментов и материалов включает в себя:

  • измерительные приспособления (линейку или рулетку),
  • ударный инструмент для сверления и сверла в наборе (можно использовать перфоратор или дрель с функцией удара),
  • крепежные элементы для монтажа агрегата на стене (кронштейны, анкеры),
  • монтажные ключи для соединения элементов (оптимально дополнить комплект пассатижами и разводным ключом),
  • тройники (фитинги, предназначенные для врезки в водопровод),
  • запорные краны (их следует устанавливать на входах в бойлеры, чтобы обеспечить возможность отключение оборудования, например, для ремонта)
  • материалы для обеспечения герметичности соединений (паклю, специальную пасту, уплотнительную ленту),
  • гибкие шланги (с их помощью осуществляется ввод жидкости в нагреватель и ее вывод).

При подготовке материалов и инструментов учитывайте индивидуальные особенности подключения водонагревателя к водопроводу – схема может предусматривать наращивание труб или выполнение обводной линии. В этом случае необходимо приобрести трубы, выбирая их по техническим характеристикам (важно помнить, что не все материалы устойчивы к высоким температурам).

Узнайте о том, какие существуют правила установки счетчиков воды в квартире. В статье также описана последовательность монтажа приборов.

А если засорился унитаз — что делать в домашних условиях расскажет наша другая статья.

Работа с трубопроводами различных типов

Схема подключения водонагревателя к водопроводу в квартире и выбор инструментов и материалов зависит также от типа имеющегося трубопровода.

Полипропиленовые трубопроводы

Для работы с трубами из полипропилена потребуются труборез и специальное паяльное устройство. Тройники в этом случае выбираются из аналогичного материала, а для соединения их с кранами используются муфты МРН.

Полипропиленовая муфта с металлической резьбой

Сам процесс не представляет сложности, если трубы открыты, при скрытых коммуникациях процесс усложняется необходимостью вскрытия верхнего слоя над трубами. Только после этого можно будет врезаться в водопровод.

Установка накопительного водонагревателя своими руками с использованием полипропиленовых труб
Трубопроводы из металлопластика

Металлопластиковые трубы прокладываются обычно по поверхности, поэтому вероятность осложнений исключается. Монтаж осуществляется при помощи фитингов, при этом их выбор достаточно велик, поэтому любая схема установки водонагревателя может быть реализована без дополнительных проблем.

Врезка осуществляется при помощи тройников, к которым в зависимости от расположения коммуникаций и места установки нагревателя подсоединяются дополнительные трубы либо непосредственно гибкие шланги для ввода.

На фото показан вариант того, как можно установить водонагреватель своими руками с использованием труб из металлопластика и компрессионных фитингов
Трубопроводы из стали

Обойтись без сварочных работ при работе со стальным трубопроводом позволит оригинальный тройник-«вампир». Конструктивно он представляет собой хомут с отводом, который надевается на трубу (разумеется, перед началом монтажа подачу воды следует перекрыть) и фиксируется зажимными винтами. Для плотности прилегания используется резиновая прокладка.

Использование ремонтной обоймы-тройника является достаточно простым способом монтажа, но не самым надежным

Важно: Перед установкой обоймы-тройника участок трубы под нее следует зачистить от грязи, ржавчины, краски.

После установки хомута с отводом через последний в основном трубопроводе высверливается отверстие. Для выполнения подобных работ требуется применение защитной втулки. Она предотвратит повреждение внутренней резьбы при сверлении. На резьбу отвода устанавливается кран и затем – подводящий шланг к бойлеру.

Хотите узнать как производится пайка полипропиленовых труб своими руками — видео покажет весь процесс, а текстовая информация в статье поможет избежать ошибок.

О том, как выполнить соединение металлопластиковых труб своими руками, мы рассказали в отдельном материале сайта.

А как самому подключить стиральную машину вы можете узнать из этой статьи.

Монтаж накопительного нагревателя

Тем, кто интересуется, как установить электрический накопительный водонагреватель, важно знать, что при монтаже такого оборудования необходим предохранительный обратный клапан. Он обеспечит корректность работы агрегата, снизит вероятность возникновения аварийных ситуаций.

Предохранительный обратный клапан для водонагревателя препятствует вытеканию воды из нагревателя, а также, при превышении максимального давления в баке осуществляет сброс избытка жидкости в канализацию через дренажный отвод

Патрубок впуска воды у водонагревателя отмечен синим цветом, чтобы избежать ошибки при подключении. На него при монтаже устанавливается предохранительный клапан с соблюдением требований герметичности (используются ФУМ-лента, льняная пакля и др.). Для дальнейшего соединения водонагревателя с водопроводом используют гибкий шланг или шланг в сочетании с трубами (стальные, полипропиленовые или металлопластиковые конструкции выбираются в соответствии с типом имеющегося трубопровода. Так называемая группа безопасности (обратный предохранительный клапан) должна работать безотказно, поэтому если вы пользуетесь недорогим монтажным комплектом, лучше приобрести этот элемент отдельно, выбирая высокое качество.

При самостоятельном монтаже последовательность установленных элементов по направлению от входящего патрубка водонагревателя будет следующей:

  • тройник,
  • шаровый кран, который используется для слива воды и подсоединяется к боковому отводу тройника,
  • предохранительный клапан с дренажным отводом,
  • запорный вентиль для отключения системы,
  • трубопровод.
На схеме показано как правильно установить накопительный водонагреватель

Это – базовый перечень элементов для установки водонагревателя в квартире или частном доме, который при необходимости может быть дополнен:

  • редуктором (приспособлением, понижающим входное давление до номинального для водонагревающего прибора значения),
  • фильтром (при несоответствии воды в трубопроводе требованиям, например, при наличии большого количества нерастворимых примесей и солей, образующих отложения на поверхности резервуара и на ТЭНе).

После выполнения этих операций остается подключить к бойлеру горячую линию. Для этого на соответствующий патрубок водонагревателя монтируется запорный кран для возможности отключения. Запорный кран соединяется с гибким шлангом для отвода нагретой жидкости.

Бойлер готов к работе

Монтаж проточного водонагревателя

Как установить проточный водонагреватель, зависит от того, на сколько точек водозабора предполагается использовать агрегат. В зависимости от этого выбираются также мощность и производительность водонагревателя.

Проще всего монтировать модель на один кран. Так, часто возникает необходимость узнать, как установить проточный нагреватель в ванной у жильцов городских домов с центральным горячим водоснабжением при частых отключениях горячей воды. В этом случае может быть достаточно маломощного и более дешевого прибора.

В частных домах, где нагреватель является единственным способом подогрева, чаще реализуются более сложные схемы с разветвлениями (как минимум – для крана на кухне и ванны или душевой). Для таких схем необходима более мощная и дорогостоящая техника. Монтаж в данном случае имеет свои особенности. Например, место для установки нагревателя должно быть выбрано таким образом, чтобы он находился примерно на равном удалении ото всех точек водопотребления.

Подключение проточного нагревателя воды

Монтаж выполняется в такой последовательности:

  1. Установка тройников на трубопроводы горячей и холодной воды для врезки оборудования.
  2. Установка на тройники шаровых кранов для возможности перекрыть подачу воды при необходимости. В частности при использовании нагревателя в качестве альтернативного варианта, при перекрытии крана на горячей линии дает возможность пользоваться горячей водой из централизованной линии.
  3. Тройники на трубопроводах соединяются с соответствующими патрубками водонагревателя при помощи гибких шлангов. Если оборудование находится далеко от точек врезки, могут использоваться также трубы (полипропиленовые, металлопластиковые, стальные – в зависимости от типа имеющегося трубопровода).

Важно: Так как мощность подобных моделей высокая, то в качестве проводки рекомендуется использовать усиленный трехжильный кабель и вести его от щитка, также необходимо УЗО и заземление. Это все будет актуально и для мощных накопительных бойлеров.

Плюс, при установке проточного электрического нагревателя своими руками рекомендуется использовать ионообменный фильтр, а при необходимости – и механический для защиты ионообменника от быстрого загрязнения. Это связано с интенсивным отложением солей на оборудовании при быстром нагреве воды в проточном нагревателе.

Видео

Как производится установка водонагревателя своими руками видео покажет вам наглядно.

Установка накопительного водонагревателя

Наименование работ Стоимость работ (руб)
1
Выезд мастера (выезд мастера; калькуляция стоимости работ) 1000
2
Установка водонагревателя (крепление, установка кранов на горячую и холодную воду, подготовка водонагревателя к работе, инструктаж по правилам эксплуатации, демонстрация в действии)
2. 1
Водонагреватель ёмкостью от 10 до 30 литров 1800
2.2
Водонагреватель ёмкостью от 50 до 80 литров 2100
Усредненная стоимость установки работы (стоимость работы и материалов) 3200
3
Виды работ при подключении водонагревателей (перечень):
3.1
Демонтаж старого водонагревателя 400
3.2Монтаж вентиля проходного (крана шарового, крана углового) 200
3.3
Монтаж бочонка (сгона, тройника, муфты, угольника, штуцера переходного, муфты переходной) 50
3. 4
Монтаж водоотвода 1/2“ 200
3.5
Монтаж евророзетки открытой проводки 100
3.6
Монтаж евровилки 100
3.7
Монтаж кабеля (ПВС 3х1,5; ПБПП 3х1,5) за 1м внешней проводки 50
3.8
Монтаж автомат защиты электрической сети 16 А 200
4.0Подключение сетевого шнура к клемной коробке водонагревателя 100
4.1Разделка отверстий под шланги:
- дерево, ДСП 100
- кирпич, асбоцемент, бетон 200
4. 2Разделка отверстий под электрическую проводку:
- дерево, ДСП 100
- кирпич, асбоцемент 200
- бетон 200
4.3Навес (крепление) водонагревателя
- от 10 до 30 литров 300
- от 50 до 80 литров 500
4.4Консультация по эксплуатации водонагревателя
300
4.5Выезд мастера за пределы МКАД – 1км 40
5Дополнительные виды работ при подключении водонагревателей (перечень):
5. 1
Монтаж (с калибровкой) редуктора давления 1/2” 300
5.2
Монтаж фильтра 1/2” 200
5.3
Монтаж манометра на редуктор давления 100
5
Работы, не входящие в данный перечень, оцениваются мастером на месте с учетом материальных затрат и времени.
Установка электрического водонагревателя

: пошаговое руководство

Установка электрического водонагревателя не так сложна, как вы думаете, особенно если вы любитель «сделай сам». Но прежде чем взяться за работу, вы должны учитывать, что вам нужно будет выполнить некоторые основные работы по сантехнике, а также электромонтажные работы. Если такие задачи заставляют вас нервничать, вы можете позвонить в множество уважаемых компаний, чтобы установить ваш новый водонагреватель. Но если вы готовы принять вызов, вы можете сэкономить немного денег и сделать это самостоятельно.

Электрические водонагреватели обычно прослужат от 8 до 10 лет, прежде чем их потребуется заменить. То, что ваш водонагреватель протекает, не означает, что срок его службы подошел к концу. Перед покупкой нового водонагревателя вы должны устранить утечку, если вы еще этого не сделали. Много раз утечку можно устранить. Однако, если вы обнаружите, что источник утечки находится в самом резервуаре, единственный выход - заменить водонагреватель.

Подготовка к установке электрического водонагревателя

Если вы определили, что вам необходимо приобрести новый водонагреватель, возможно, вы захотите ознакомиться с нашим руководством для покупателей, которое поможет вам найти лучший вариант, отвечающий вашим потребностям.И, если вы решите установить водонагреватель самостоятельно, вам нужно будет снять старый водонагреватель и утилизировать его должным образом.

Найти местных специалистов по сантехнике

Инструменты и расходные материалы

Установка электрического водонагревателя

Установить электрический водонагреватель намного проще, чем установить газовый, но это все же небольшая проблема. Если вам неудобно работать с электричеством и водопроводом, мы настоятельно рекомендуем нанять профессионала для установки, кроме того, они обычно утилизируют ваш старый водонагреватель за вас.

Пошаговые инструкции по установке электрического водонагревателя:

Отключите электричество

Шаг 1

Отключите электричество от вашего водонагревателя на панели автоматического выключателя.

Проверьте проводку водонагревателя с помощью тестера напряжения, чтобы убедиться, что агрегат выключен. Это не рассматривается в видео ниже, но вы всегда должны проверять, что водонагреватель не получает электричество после отключения с помощью автоматического выключателя, прежде чем работать с ним .

Откройте кран горячей воды и дайте воде стечь, пока она не станет холодной. Этот шаг не рассматривается в видео, однако он гарантирует, что вы сможете безопасно опорожнить резервуар, не подвергаясь ожогам. .

Перекройте подачу холодной воды к водонагревателю (находится в верхней части агрегата).

Подсоедините шланг к сливному клапану водонагревателя. Откройте вентиль и слейте воду из бака (или в слив в полу, или даже в ведра).

Если вы закрыли кран горячей воды на шаге 1, вам нужно открыть его снова. Вы также можете открыть клапан T&P. Это поможет воде быстрее стекать, позволяя воздуху проникать в резервуар.

Отсоедините электрические провода

Шаг 3

Отсоедините электрические провода в верхней части водонагревателя. Убедитесь, что вы сначала отключили автоматический выключатель в коробке выключателя. Затем перед запуском проверьте провода тестером напряжения.

Закройте провода крышкой и пометьте их (или сделайте снимок), чтобы избежать путаницы при подключении нового водонагревателя в будущем.

Отсоедините водопровод

Шаг 4

Отсоедините линии подачи горячей и холодной воды. Если водонагреватель был подключен к медному трубопроводу, возможно, вам придется разрезать трубы. Если вам нужно разрезать трубы, используйте труборез и оставьте как можно большую часть трубы.

Если выпускная труба T&P в хорошем состоянии, вы можете снять ее с клапана T&P и повторно использовать на своем новом водонагревателе.

Снимите старый водонагреватель

Шаг 5

Когда резервуар опустеет, снимите старый водонагреватель с тележкой.

Установите новый бак на место. Мы рекомендуем установить новый бак в дренажный поддон. Узнай почему.

Убедитесь, что ваше электрическое питание должно подходить к резервуару. Дважды убедитесь, что у вас есть доступ к панелям и сливному клапану для обслуживания.

Подготовка сантехнических линий

Шаг 6

Если в вашем старом водонагревателе использовались медные трубы, и трубы приходилось разрезать, вам необходимо подготовить трубы, используя ткань из наждачной бумаги.Протрите концы труб наждачной бумагой, пока они не засияют.

Найдите местных специалистов по сантехнике

Подключение электропроводки

Шаг 7

Снимите крышку распределительной коробки , чтобы получить доступ к электрическим проводам.

Подсоедините провод заземления к зеленому винту заземления. Соедините остальные провода вместе, скрутив их с помощью соединителей. Используйте предыдущие соединения проводов в качестве руководства и подключите провода так же, как вы их удалили.Следуйте меткам на этикетках или сделанному вами изображению из шага 3. Затем установите на место крышку распределительной коробки.

Подсоедините линии подачи и включите воду

Шаг 8

Подсоедините линии подачи горячей и холодной воды. Обязательно подсоедините трубу холодной воды к входу холодной воды на водонагревателе (легко ошибиться, подключив холодную к горячей).

Если в вашем старом водонагревателе использовались медные трубы, вы можете снова подключить к нему медные трубы.Однако мы настоятельно рекомендуем использовать гибкие шланги для соединений. Это не только проще, но и рекомендуется для защиты от землетрясений. Ваша сантехника будет отличаться в зависимости от вашей первоначальной конфигурации и ваших предпочтений. .

Присоедините гибкие шланги к ниппелям на водонагревателе. В большинстве случаев вам потребуется закрепить резьбу сантехнической лентой. Мы рекомендуем использовать диэлектрические соединители для присоединения гибких шлангов к трубам горячей и холодной воды.Эти фитинги помогут уменьшить коррозию между двумя разными металлами.

Проверьте герметичность гибких шланговых соединений , открыв кран горячей воды на ближайшем водопроводном кране. Затем включите подачу холодной воды к вашему водонагревателю. Этот шаг не рассматривается в видео, но мы рекомендуем дважды проверить вашу сантехнику , прежде чем продвинется вперед . Если утечек нет, продолжайте наполнять бак водонагревателя водой.

Когда бак заполнится, вода начнет вытекать из крана горячей воды.

Присоедините выпускную трубу T&P

Шаг 9

Установите выпускную трубу на клапан T&P. Конец трубы должен находиться в пределах 6 дюймов от пола.

  • Используйте медный фитинг с наружной резьбой 3/4 дюйма.
  • Нанесите смазку на трубу снаружи и внутри фитинга клапана.
  • Присоедините фитинг к фитингу клапана T&P и затяните.
  • Очистите фитинг конец трубы
  • Нанесите флюс для пайки на внутреннюю часть охватываемого фитинга и внешнюю сторону трубы.
  • Присоедините трубу к фитингу.
  • Используйте припой и горелку для соединения трубы.

Включите питание и удалите воздух из линий горячей воды

Шаг 10

После того, как бак водонагревателя наполнится водой, включите прерыватель цепи на главном блоке питания. ВНИМАНИЕ: включение питания до того, как бак полностью заполнен, может вызвать высыхание электрических элементов, если они не полностью погружены в воду. Это может испортить ваши электрические нагревательные элементы.

Если на водонагреватель не подается питание, обязательно выключите автоматический выключатель ПЕРЕД проверкой электрических соединений на водонагревателе.

Удаление воздуха из трубопроводов горячей воды

Шаг 11

По удалите воздух из резервуара и водопровода, дайте крану горячей воды поработать в течение нескольких минут, пока он не перестанет «разбрызгиваться».

Может пройти несколько часов, вода в баке полностью нагреется.

Рекомендуемая настройка температуры составляет 120 ° по Фаренгейту.

Подождите пару часов и проверьте выпускную трубу T&P. Если из трубы капает вода, давление может быть слишком высоким.

Посмотреть видео

Получите лучшую цену на водонагреватель

Ремонт и установка

Получите предложения от квалифицированных местных подрядчиков

Как заменить водонагреватель

Поскольку профессиональная установка часто увеличивает стоимость замены стандартного водонагревателя в виде резервуара на 500 долларов или больше, многие домовладельцы, естественно, рассматривают возможность установки его самостоятельно.И хотя это считается продвинутым проектом, домашние мастера с хорошим опытом часто могут выполнить работу самостоятельно, немного спланировав. Но это не проект для новичков.

Первый шаг к тому, чтобы научиться устанавливать новый водонагреватель, - это изучить тип водонагревателя, который у вас уже есть. Сначала определитесь с источником топлива: газ или электрический? Затем определите размер: 30, 40, 50 галлонов или больше? При замене водонагревателя проще всего использовать тот же тип топлива и примерно такой же размер бака.Однако, если ваш старый водонагреватель не обеспечивал достаточного количества горячей воды, вы можете подумать о переходе на более крупный водонагреватель - например, переход с 40-галлонного на 50-галлонный - при условии, что для него достаточно места.

В лучшем случае замена - это вопрос нескольких часов работы: отключение и удаление старого нагревателя, затем установка нового на место и восстановление соединений точно таким же образом. Однако есть причина, по которой сантехники предлагают работу на основе полного рабочего дня: это часто становится более сложным.

Замена водонагревателя потребует от вас подключения как водопровода, так и проводки или подключения газа, а также вентиляционного соединения, если у вас есть газовый обогреватель. Если вы не уверены в своих навыках в этих областях, лучше всего обратиться к профессионалу. В некоторых районах домовладельцы могут быть незаконными при подключении к газовой сети. При работе с газопроводами всегда соблюдайте местные предписания.

Вентиляция газового водонагревателя

В течение многих лет стандартным способом отвода выхлопных газов сгорания для газового водонагревателя был выпуск в атмосферу. В этой системе металлический вытяжной колпак в верхней части водонагревателя направляет выхлопные газы и небольшое количество свежего воздуха из помещения в металлический дымоход через крышу или в общий дымоход. Во многих случаях установка нового водонагревателя сводится к простому подключению существующего дымохода и вытяжного колпака к новому водонагревателю.

Но строительные нормы и правила в некоторых сообществах могут потребовать перехода на другие средства вентиляции всякий раз, когда устанавливается новый водонагреватель. Во многих областях теперь требуется система, известная как с прямой вентиляцией , в которой специальная двухкамерная вентиляционная труба выводит выхлопные газы за пределы дома одновременно с поступлением свежего воздуха.Это часто требуется в современных герметичных домах, чтобы газ и поток воздуха через дымоход водонагревателя не создавали разницы давлений воздуха, которая может втягивать газы из горелки водонагревателя в дом. В зависимости от того, как далеко должна проходить прямая вентиляция, код может также потребовать мощный вентилятор, который помогает потоку выхлопных газов в вентиляцию. В старых, менее герметичных домах это редко бывает проблемой.

Если ваш код требует, чтобы вы сменили простую вентиляцию атмосферы на прямую вентиляцию или прямую вентиляцию с питанием, это более сложная работа.Большинству людей следует обращаться за помощью к профессионалу.

Подсказка

Все сантехнические установки должны соответствовать местным нормам водоснабжения, поэтому проконсультируйтесь с местным строительным отделом относительно требований в вашем регионе. Поскольку установка зависит от местоположения и типа обогревателя, следующие шаги просто показывают общий процесс и могут относиться или не относиться к вашей ситуации.

Электрические водонагреватели - Как установить водонагреватель

Водонагреватель, особенно электрическая модель, очень простое устройство.С одной стороны бака попадает ненагретая вода. Вода нагревается парой элементов электрического сопротивления, которые проходят со стороны бака в середину воды. А потом по запросу вода выходит с другой стороны резервуара.

К сожалению, на его установку такая простота не распространяется. Хотя установка электрического водонагревателя совсем не сложна, все же требуются слесарные и электромонтажные работы, которых может быть достаточно, чтобы отпугнуть довольно много людей. Не должно.Навыки, необходимые для такой работы, не так сложны, как для других обычных занятий домовладельца, таких как ремонт мебели или выращивание успешных овощей или цветов.

Сначала спланируйте установку на бумаге. Это отличный способ минимизировать количество необходимой вам фурнитуры и количество походов в строительный магазин, чтобы купить то, что вы забыли.

Для этой работы мы заменяли резервуар и перемещали его местоположение в рамках более крупной реконструкции. Если вы просто поставите новый резервуар на то же место, у вас будет еще меньше работы.Начните с того, что достаньте резервуар из коробки и прочтите всю прилагаемую к нему литературу по продукту. Обязательно включите в свои планы какие-либо конкретные инструкции производителя, особенно если их невыполнение приводит к аннулированию гарантии на продукт.

Шаг 1. Постройте платформу

Выберите удобное место для резервуара и поместите два или три бетонных блока на пол. Эти блоки помогают предотвратить повреждение от незначительных наводнений и значительно облегчают доступ к водостоку.

Шаг 2: Центрируйте резервуар

Затем сдвиньте резервуар поверх блоков, убедившись, что сливной кран находится впереди.Слегка покачивайте бак вперед-назад, чтобы блоки не двигались. Если блоки все же перемещаются или резервуар качается на них, перемещайте все, пока резервуар не станет устойчивым.

Шаг 3: Основы пайки

Пайка медных труб и фитингов - действительно один из самых простых навыков строительства. Все, что вам нужно (помимо трубок и фитингов), - это пропановая или газовая горелка Mapp (мы предпочитаем газ Mapp, потому что он горит сильнее и лучше плавит бессвинцовый припой), резак для труб, немного флюса для пасты для пайки, несколько прокладок из стальной ваты, проволочную щетку для очистки концов фитингов и немного бессвинцового припоя.Все эти предметы обычно доступны в местных хозяйственных магазинах и домашних центрах. Правила просты: сопрягаемые поверхности должны быть тщательно очищены и покрыты флюсом, срезы труб должны быть абсолютно квадратными, а фитинги не должны изгибаться или деформироваться.

Для начала нужно отрезать кусок от 6 до 8 дюймов диаметром 3/4 дюйма. трубка для входа холодной воды на бак. Используйте труборез, а не пилу, и держите колесо перпендикулярно трубе во время работы.

Затем очистите конец трубки куском стальной мочалки.Протрите поверхность не менее 1 дюйма длиной и убедитесь, что, когда вы закончите, будет виден только яркий медный цвет.

Затем покройте очищенную область небольшим количеством паяльного флюса и отложите деталь в сторону.

Вы также можете использовать стальную мочалку для очистки внутренней части всей вашей фурнитуры, но гораздо удобнее использовать простую проволочную щетку, предназначенную для этой цели. Просто вставьте щетку в конец фитинга и поворачивайте, пока поверхность не станет чистой.

Добавьте флюс внутрь фитинга, а затем наденьте фитинг на конец трубки.

Начните нагревание соединения, включив горелку и отрегулировав пламя так, чтобы внутреннее синее пламя было длиной около 3/4 дюйма. Поднесите кончик пламени прямо к верхней части стыка и нагрейте эту область, пока флюс не расплавится и не выгорит. Вам не нужно перемещать горелку вокруг стыка. Медь является отличным проводником тепла, и удерживать пламя в одном положении - это все, что требуется для нагрева всего соединения.

Как только флюс исчезнет, ​​прикоснитесь к верхней части соединения небольшим количеством припоя.Если трубка достаточно горячая, припой сразу же расплавится. Если нет, просто снимите припой, продолжайте нагревать соединение и попробуйте снова.

Как только припой начнет плавиться, продолжайте проталкивать припой в соединение, пока он не потечет вниз. Это означает, что сустав заполнен. Немедленно уберите пламя и сотрите излишки припоя мягкой тряпкой. Обязательно наденьте плотные перчатки, чтобы избежать ожогов.

Поскольку мы хотели иметь возможность легко перемещать резервуар для обслуживания или ремонта, мы решили установить штуцер на холодную и горячую линии, когда они покидают резервуар.Чтобы установить эти соединения, просто очистите все концы трубок и фитинги, как и раньше, добавьте немного флюса и припаяйте детали.

Когда сборка будет завершена и остынет на ощупь, используйте тефлоновую ленту для уплотнения трубной резьбы на ниппеле резервуара. Вставьте ленту по часовой стрелке.

Навинтите трубку и переходник в сборе на резервуар, а затем плотно затяните на месте разводным ключом.

Затем соедините две половинки муфты вместе, установите и плотно затяните гайку.

Затем очистите и нанесите флюс на запорный клапан для холодной стороны, наденьте его на место конца трубки и припаяйте на место. Для этой цели мы использовали шаровой кран, но также можно использовать задвижку с фитингами на обоих концах.

Шаг 4: Клапан T&P

Клапан T&P (клапан сброса температуры и давления) представляет собой предохранительное устройство, которое создает путь для выхода воды, если давление внутри резервуара по какой-либо причине достигает опасного уровня. Важно, чтобы у клапана, который вы покупаете, был такой же рейтинг, как у вашего водонагревателя.В документации по продукту для обоих будет описано, что требуется. В нашем случае мы просто сопоставили рейтинги ANSI (Американский национальный институт стандартов) для обоих.

Чтобы начать установку, временно ввинтите клапан в резервуар и измерьте расстояние между дном клапана и полом.

Вычтите 4 дюйма из этого измерения и отрежьте трубку соответствующей длины. После измерения снимите клапан сброса температуры и давления. Затем закройте нити тефлоновой лентой, натягивая ее на место.

Установите клапан в резервуар с помощью разводного ключа. Убедитесь, что открытый конец клапана направлен вниз.

Отрежьте трубку предохранительного клапана до нужной длины и припаяйте переходник с наружной резьбой к одному концу. Закройте резьбу адаптера тефлоновой лентой.

Вкрутите сливную трубку в предохранительный клапан и затяните. Открытый конец трубы должен находиться на высоте 3–4 дюйма над полом.

Шаг 5: Электроэнергия

Для водонагревателя всегда требуется отдельная цепь 220 В, а в нашем случае автоматический выключатель на 30 А и кабель цепи 10/2 (с заземлением).Они уже были на месте во время нашей работы, но кабель заканчивался почти в 20 футах от нашего нового резервуара.

Мы принесли новый кабель от распределительной коробки на балке к месту нового резервуара, просверлив отверстия в середине подвесных балок и проложив кабель вдоль балок там, где это удобно. Не забудьте закрепить кабель на месте каждые 2 фута.

Чтобы получить доступ к электрическим проводам в резервуаре, снимите верхнюю крышку. и вытащите черный и белый провода, которые вы там найдете.

Найдите выбоину в верхней части бака и надавите на нее отверткой и молотком. Отломите его плоскогубцами.

Вставьте конец соединителя кабелепровода с резьбой в выбивное отверстие и затяните его на месте гайкой соединителя.

Затем измерьте расстояние от верха резервуара до балок выше и добавьте примерно 4 дюйма, чтобы трубопровод можно было прикрепить к стороне балки или к блоку, прибитому между двумя балками.

После разрезания кабелепровода вставьте свободный конец кабеля в верхнюю часть трубы и вытяните кабель из нижней части.

Затем протяните конец кабеля через соединитель в отверстие резервуара и вставьте кабелепровод в соединитель.

Затяните его на месте с помощью соединительного винта и прикрепите заземляющий провод от кабеля к заземляющему винту внутри отверстия резервуара.

Соедините два белых провода вместе с разъемами и два черных провода вместе с разъемами. Замените защитную пластину, и установка завершена.

Проверьте свою работу, сначала наполнив резервуар водой и убедившись, что в сантехнических работах нет утечек.Не забудьте закрыть сливной кран перед включением воды. Только когда бак заполнен, вы можете включать автоматический выключатель и подавать питание на нагревательные элементы. Если вы включите элементы до того, как резервуар наполнится водой, они выйдут из строя, и их придется заменить.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io

7 шагов по установке электрического водонагревателя

Вы несете дорогие счета за использование газового обогревателя? Как вы думаете, ваш электрический водонагреватель изжил себя и нуждается в замене?

Спрос на горячую воду огромен практически в каждом доме, при этом потребление энергии на нагрев воды составляет 17%. Хотя есть много домашних профессионалов и электриков, которые могут установить ваш электрический водонагреватель, они не из дешевых.Таким образом, необходимо знать эту самодельную стратегию установки электрического водонагревателя.

В этом руководстве мы покажем вам, как установить электрический водонагреватель в вашем доме с помощью нескольких инструментов. Вы не только сможете сэкономить свои кровно заработанные деньги, но и в равной степени отточите свои навыки электромонтажа, чтобы справляться с аналогичными задачами в вашем доме.

Как установить электрический водонагреватель

Установка электрического водонагревателя может быть сложной задачей, но, обладая небольшими знаниями в области сантехники и электромонтажных работ, вы сможете сделать это самостоятельно, следуя нашим процедурам.

Необходимые материалы и предметы

Прежде чем мы начнем, вы должны иметь под рукой все инструменты и материалы, которые сделают вашу работу беспроблемной. Вот некоторые из инструментов, которые вам понадобятся:

  • Перчатка защитная
  • Детектор напряжения
  • Паяльник
  • Труборез
  • Отвертка
  • Гаечный ключ
  • Трубный допинг
  • Шланг

Пошаговое руководство по установке системы водоснабжения

Шаг 1. Отключите электричество и снимите старый электрический обогреватель

Если вы заменяете старую электрическую воду из-за той или иной неисправности, вам необходимо сначала удалить ее.Отключите источник питания вашего электрического водонагревателя от автоматического выключателя.

Далее следует слить воду из бака. Мы написали пост о том, как слить воду из водонагревателя. Выключите вентили и подсоедините шланг для слива бака. Используйте любой из инструментов, например отвертку, резак для труб или трубный ключ, чтобы удалить оставшиеся соединительные детали.

Шаг 2: Отсоедините электрический провод

Отсоедините электрические кабели от верхней части электронагревателя.Еще раз проверьте, выключен ли автоматический выключатель на коробке выключателя.

Теперь перед запуском проверьте провода детектором напряжения. Закройте провод крышкой и вставьте метку или этикетку, чтобы предотвратить возможную путаницу на более позднем этапе. Как вариант, вы можете сделать снимок.

Шаг 3. Отсоедините подающие трубы

Отсоединить трубы подачи горячей и холодной воды, отрезав их. Это особенно важно, если производитель использовал медные трубы для водонагревателя.

Труба для труб или резак идеально подходят для резки. Кроме того, оставьте достаточно части трубки, чтобы ее можно было легко исправить, и вы также можете снять выпускную трубу, подключенную к клапану T&P.

Как вариант, вы можете припаять медные трубы к входу холодной воды с помощью паяльника. Сначала нагрейте трубу горелкой и припаяйте к воздухозаборнику.

Шаг 4. Повторно подключите электрические провода

Откройте крышку распределительной коробки, чтобы получить свободный доступ к электрическим кабелям, и подсоедините провод заземления с помощью зеленого винта заземления.

Присоедините кабели; их можно скрутить с помощью соединителей проводов. Используйте прежние соединения проводов в качестве ориентира и снова подсоедините провода, как они были до того, как вы начали работать над этим. А также закройте крышку распределительной коробки.

Шаг 5: Установите линии подачи

Обязательно подсоедините линию подачи и включите воду. Подключите линии подачи горячей и холодной воды. Соедините трубу холодной воды и вход холодной воды для водонагревателя.

В случае, если в вашем старом водопроводе использовались медные трубы, вы можете не обращать внимания на новый водопровод.Для домовладельцев, находящихся в зоне землетрясения, рассмотрите возможность использования сейсмических ремней, чтобы надежно удерживать шпильку с помощью трещотки и гнезда.

Шаг 6: Присоедините напорную выпускную трубу и датчик температуры

Рассмотрите возможность установки нового предохранительного клапана T&P, если он не установлен заранее. Не рекомендуется использовать старый клапан. Клапан T&P предотвращает повреждения, автоматически открываясь при повышении давления или температуры. Вы должны проверить длину, которую использует ваш электрический водонагреватель.

Очистите конец трубы и фитинг, затем подсоедините его к стыку. Используйте припой и горелку для соединения трубы.

Шаг 7: Включите автоматический выключатель

Включите автоматический выключатель в главном блоке питания. Это нужно делать после того, как ваш водонагреватель наполнится водой.

Предупреждение: Не выключайте питание, пока резервуар не наполнится. Это может вызвать высыхание электрических элементов, если они не полностью погружены в воду. Если вы заметили, что на ваш водонагреватель не подается питание, отключите автоматический выключатель перед проверкой электрических соединений.

Чтобы избавиться от воздуха в баке и водопроводе, дайте крану горячей воды поработать несколько минут. Чтобы вода полностью нагрелась, может потребоваться несколько часов. Установите температуру 120 градусов по Фаренгейту. Через пару часов проверьте напорную трубу. Из трубы может потечь из-за высокого давления. Вот видео-руководство, которое поможет вам в обучении.

ПРИМЕЧАНИЕ. Следуйте инструкциям в вашем руководстве, так как шаги могут отличаться в зависимости от модели вашего электрического водонагревателя.

Как работает электрический водонагреватель

Рабочий механизм электрического водонагревателя мало волнует среднего домовладельца, если он служит своей основной цели - подаче горячей воды.

Однако вам нечего терять, понимая основы работы вашего водонагревательного устройства и доступные варианты, когда возникает необходимость в замене. Наибольшей популярностью пользуется водонагреватель резервуарного типа в современных домах.

Однако для тех, кто стремится к максимальной энергоэффективности, гибридная модель - хороший вариант.Место использования идеально подходит для подачи горячей воды к приборам, расположенным далеко от центрального водонагревателя.

Применение электричества в водонагревателе

Электрический водонагреватель бывает разных форм в зависимости от наличия или отсутствия емкости и от того, как он генерирует тепло. В их числе:

Водонагреватель резервуарного типа

Вероятно, у вас дома есть водонагреватель резервуарного типа. Это самая распространенная система водяного отопления в современном доме.Водонагреватель резервуарного типа может работать как на газе, так и на электричестве.

Однако использование первого намного дороже, что делает электрический водонагреватель разумным выбором. Водонагреватель резервуарного типа имеет изолированный резервуар для хранения, в котором содержится как холодная, так и горячая вода, в зависимости от использования.

Независимо от того, используете ли вы газ или электричество для питания своего водонагревателя резервуарного типа, вы неизбежно понесете дополнительные расходы на электроэнергию. Водонагреватель емкостного типа содержит меньше воды по сравнению с безбаквальным водонагревателем и в равной степени расходует много энергии на поддержание температуры.

Бесконтактные водонагреватели

Технология, лежащая в основе безрезервуарного водонагревателя, является инновационной, поскольку она способна распознавать, когда вам нужна горячая вода, рассчитывать потребляемую энергию и производить необходимое количество горячей воды за раз. Вот почему его иначе называют водонагревателем мгновенного действия или водонагревателем по запросу.

Независимо от того, используете ли вы электрический водонагреватель без резервуара или проточный водонагреватель на пропане, эта система отопления сэкономит вашей семье сотни долларов в год, поскольку потребляет меньше энергии.Единственным недостатком является то, что его установка довольно дорога по сравнению с другими.

Гибридный водонагреватель

Гибридный водонагреватель оснащен электрическим тепловым насосом и использует компактный компрессор и змеевик испарителя для отвода тепла из воздуха в помещении. Затем тепло передается поступающей холодной воде. Это экономит 60% энергии по сравнению с обычным водонагревателем.

Почему вам стоит выбрать электрический водонагреватель?

Вы, наверное, знаете, что электрический водонагреватель - не единственная доступная разновидность водонагревателя.Некоторые из них работают на газе, и хорошим примером является пропановый водонагреватель без резервуара. Однако у электрического водонагревателя есть некоторые грани, которые мы выделили ниже.

По сравнению с другими водонагревателями, доступными на рынке, электрический водонагреватель является наиболее доступным вариантом с точки зрения начальной стоимости. Это будет в основном зависеть от типа и размера водонагревателя, независимо от того, питается ли он от электричества или газа.

Для установки газового водонагревателя вам потребуется установить дополнительные трубопроводы и настроить другую систему вентиляции, которая поможет вам отвести выхлопные газы, образующиеся в процессе сгорания.При установке электрического водонагревателя этого делать не нужно, что делает установку бесшовной.

Средний дом привязан к электросети, что дает возможность установить электрический водонагреватель. С другой стороны, прежде чем вы сможете установить газовый водонагреватель, ваш дом должен быть подключен к источникам природного газа или пропана. Это может стоить очень дорого.

Приборы, работающие на газе, склонны к утечкам газа; водонагреватель не исключение. Хотя у электрического водонагревателя есть свои проблемы с безопасностью, вероятность возникновения каких-либо проблем с электрической безопасностью намного ниже, чем у утечки газа.

Коэффициент энергии (EF) - это термин, используемый для сравнения эффективности различных доступных водонагревателей. Это число, которое оценивает эффективность водонагревателя в отношении количества топлива или электроэнергии, необходимых для производства горячей воды. У высокоэффективного нагревателя будет высокий EF.

Заключение

К настоящему времени вы, должно быть, уже научились устанавливать электрический водонагреватель. Процессы просты, и вы можете легко их развернуть. Что делает его более интересным, так это то, что это может сделать каждый, если у вас есть небольшие знания в области сантехники и электрического монтажа.

Кроме того, вы должны уметь следовать инструкциям. Вы не только сможете сэкономить больше по сравнению с использованием газа, но также максимально повысите эффективность вашего водонагревателя.

Мы рассмотрели все, что вам нужно знать о том, как установить электрический водонагреватель. Однако, если вы в какой-то момент заблудились, не стесняйтесь связаться с нами в разделе комментариев ниже.

И не забудьте поделиться с друзьями и семьей, которым может понадобиться такое же решение.

Как подключить водонагреватель

Знаете ли вы, что срок службы электрического водонагревателя составляет около 10-15 лет? Это означает, что если вы живете в своем доме десять лет, вам, вероятно, придется заменить его и подключить проводку к новому устройству.Установить электрический водонагреватель - не такая уж сложная задача, которую вы будете повторять в жизни, так почему бы не научиться делать это самому? Здесь вы можете узнать, как подключить водонагреватель без помощи профессионала. Помните, что при выполнении электромонтажных работ безопасность превыше всего. Не рискуйте, и , если вам не нравится то, что требуется в этом процессе, наймите профессионального . 240v электричества достаточно, чтобы убить человека.

Общие советы по электробезопасности см. В этой полезной статье.

Как подключить электрический водонагреватель

Прежде чем начать, вы должны спросить себя, подается ли в настоящее время электричество к месту расположения водонагревателя? В случаях, когда вы заменяете бензобак на электрический, вам, вероятно, потребуется проложить кабель (2-полюсный выключатель на 30 А с кабелем 10–2 НМ) от цепи к резервуару. Если автоматический выключатель уже ведет линию к месту расположения водонагревателя, вы можете перейти к шагу 1.

Последний совет перед тем, как мы начнем: не наполняйте резервуар водой, пока резервуар не будет полностью подключен, и не включайте цепь, пока резервуар не будет заполнен водой.Нагревательный элемент сломается, если его не погружать в воду.

Подключение водонагревателя за 7 шагов

  1. Снимите крышку распределительной коробки - она, вероятно, находится сверху или сбоку водонагревателя. Скорее всего, вам нужно будет открутить только один винт, чтобы открыть два подводящих провода и винт заземления.
  2. Проверьте напряжение - никогда не связывайтесь с электрическими компонентами, предварительно не проверив, есть ли питание на приборе.Если там есть питание, это называется «живым» контуром. Пожалуйста, будь осторожен! Вы не только аннулируете гарантию при манипуляциях с электропроводкой под напряжением, но это вполне может привести к травмам. Если вы не уверены, есть ли у вас цепь под напряжением или нет, было бы неплохо использовать измеритель напряжения для проверки подачи питания на подводящие провода. Если вы обнаружите, что есть сила, прервите ее. Вы можете сделать это, отключив прерыватель GFCI в вилке, если таковой имеется (нажмите кнопку «ТЕСТ», расположенную в центре розетки).Если это не вариант, найдите соответствующий прерыватель в коробке выключателя источника питания и переключите его в положение off .
  3. Удалите заглушку - вы найдете заглушку в распределительной коробке. Вы можете удалить его с помощью плоскогубцев с иглой .
  4. Зачистите изоляцию провода - если вы проложили кабель самостоятельно, вам, возможно, придется удалить пластиковую оболочку, чтобы можно было обнажить проводку (вам нужно около 6 дюймов, чтобы войти в распределительную коробку).Затем снимите примерно 0,75 дюйма изоляции с отдельных проводов.
  5. Подцепите проводку - пропустите провода через разъем ROMEX, затем затяните и зажмите часть кабеля NM с оболочкой. Вы не должны остаться без оголенных проводов. Проденьте провода через заглушку, а затем зафиксируйте разъем ROMEX с помощью контргайки. Совет: вы не хотите, чтобы соединитель Romex касался водопроводных труб. Вы не хотите, чтобы температура на выходе горячей воды ставила под угрозу вашу работу с электричеством.
  6. Подключите водонагреватель к цепи. - вернувшись в распределительную коробку, вы оберните провод заземления вокруг винта заземления и закрепите его. Возьмите черный провод от цепи и любой провод от водонагревателя и соедините их (скрутите вместе и закрепите гайкой для проводов). Возьмите белый провод («горячая» линия) и обмотайте его изоляцию изолентой (это для идентификации). Сделайте это также на панели выключателя. Затем соедините белый провод с другим проводом водонагревателя.
  7. Замените крышку распределительной коробки - это, по сути, последний шаг. Наполните его водой, затем снова включите автоматический выключатель, и тогда вы сможете запустить свой новый водонагреватель.

Спасибо за выбор специалистов по сантехнике

Спасибо, что посетили нас на PlumbersStock.com. Если у вас есть вопросы по проекту электропроводки вашего водонагревателя, свяжитесь с нами. Помните, мы носим проверенные имена, такие как Брэдфорд Уайт, Такаги, Стибель Элтрон и т. Д.Приобретите запасных частей , а также аксессуары для водонагревателей.

Как подключить водонагреватель: полное руководство

В этом пошаговом руководстве вы узнаете, насколько прост процесс и как подключить водонагреватель. Следовательно, нет необходимости нести дополнительные расходы на то, что может превратиться в захватывающий проект DIY.

Примечание: это сообщение может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

После установки новый обогреватель прослужит вам до десяти лет без необходимости замены. А теперь приготовьтесь и освоите этот процесс, прежде чем начать.

Пошаговое руководство по подключению водонагревателя

Непосредственно перед тем, как начать работу со всей необходимой проводкой, вы начинаете со сбора всех необходимых инструментов и оборудования для работы. Это важная часть этого процесса, поскольку отсутствие одного компонента может заставить вас начать все сначала.

Прежде чем пойти и купить водонагреватель, узнайте, какой из них отвечает всем вашим потребностям.Только купив подходящий обогреватель, вы сможете получить полное обслуживание. Вы можете проверить в Интернете различные руководства по лучшим водонагревателям для дома, которые можно купить, и выбрать тот, который соответствует всем вашим потребностям.

После того, как вы закончите, нужно избавиться от старого обогревателя, чтобы освободить место для нового. Если вы не удалите старую версию, вы не завершите процесс. Перед заменой старого обогревателя на новый вам понадобится несколько инструментов. К ним относятся:

  • Отвертка
  • Гаечный ключ
  • Резак для труб
  • Диэлектрические соединители
  • Тестеры напряжения
  • Гибкие шланги
  • Наждачная бумага

С помощью этих инструментов теперь вы можете узнать, как подключить водонагреватель в вашем доме. без профессиональной помощи.Ниже приведены некоторые шаги, которые вы должны выполнить:

1. Отключите водонагреватель от источника электроэнергии

Прежде чем вы начнете возиться со старым нагревателем, убедитесь, что к нему не подается электрический ток, чтобы не получить электрический ток. Это важный шаг, игнорирование которого может привести к неприятным авариям.

Не слушайте всех тех мастеров-мастеров, которые работают с обогревателем, не выключая его выключателем. Безопасность прежде всего должна быть политикой на каждом этапе, когда вы решаете подключить электрический обогреватель.

Проверьте с помощью тестера, есть ли напряжение на нагревателе после выключения электричества. Будет лучше, если вы сделаете это до того, как дотронетесь до каких-либо проводов на старом обогревателе.

2. Слейте всю горячую воду

Чтобы слить всю горячую воду из крана, откройте его и дайте стечь. Вода должна стекать, пока не станет холодной. На этом этапе вы опорожняете резервуар для горячей воды, не рискуя при этом.

Помните, что вода в баке очень горячая, и безопасность прежде всего должна быть правилом, которому вы должны следовать в этом проекте DIY.После того, как почувствуете холодную воду, отключите ее подачу в резервуар. Чаще всего клапан подачи находится в верхней части резервуара для горячей воды.

После этого слейте всю холодную воду из резервуара и оставьте его пустым. В целях безопасности подсоедините шланг к сливному клапану и дайте воде стечь в наружную ванну. Кроме того, откройте кран горячей воды, чтобы слить воду из бака и ускорить процесс.

3. Отсоедините всю проводку от старого водонагревателя

Третий шаг при подключении водонагревателя - это удаление всей электропроводки, которая соединяется с верхней частью бака для горячей воды.Отсоединив провода, вы сможете безопасно снять старый нагреватель и проверить, нет ли проводов, которые требуют срочной замены.

Еще раз проверьте с помощью тестера, есть ли электричество к нагревателю. Ни в коем случае нельзя включать автоматический выключатель при отключении проводов? Кроме того, проверьте все кабели на наличие признаков утечки тока, даже если выключатель выключен.

Кроме того, помечайте все провода, когда вы их отсоединяете, чтобы облегчить вашу работу. Не пытайтесь понять, какой провод идет для установки нового нагревателя.Маркировка - простой способ сделать это, и вы даже можете сфотографировать проводку, прежде чем начинать отключение.

4. Отсоедините всю систему трубопроводов

Проверьте систему трубопроводов бака горячей воды перед ее отсоединением. Это важный шаг в том, как подключить водонагреватель. Если какие-либо из используемых труб сделаны из меди, возможно, вам придется их отрезать. В противном случае другие материалы удобнее отсоединять от бака.

С помощью гаечного ключа снимите трубы, подсоединенные к резервуару, и проверьте, нет ли необходимости в замене.Если все в хорошем состоянии, вы можете сэкономить на расходах и повторно использовать их при установке нового водонагревателя.

5. Установите новый резервуар для горячей воды

После отсоединения проводов и труб теперь вы можете безопасно снять старый водонагреватель. На этом этапе вы можете проверить, что еще требует замены всей системы, прежде чем устанавливать новый водонагреватель.

Поскольку водонагреватель громоздкий, используйте тачку или другое движущееся оборудование, чтобы убрать его с территории. Если он слишком тяжелый, вы можете попросить о помощи, чтобы не пораниться, выполняя это в одиночку.

После этого проверьте место, где находился резервуар, и удалите скопившуюся пыль. Кроме того, отремонтируйте комнату, а затем замените ее на новый. Убедитесь, что вы выбрали правильный бак, проверив, подходят ли проводка и трубы, как на старом баке. Если они этого не сделают, вам, возможно, придется немного поработать, прежде чем подключать новый водонагреватель.

У вас есть возможность построить новый водонагреватель платформой для лучшей установки. Используйте строительные блоки, которые более эффективны, доступны по цене и просты в установке дома.Как только платформа окажется на месте, установите на нее новый резервуар.

При строительстве платформы учитывайте высоту резервуара и размещение проводки. Также важно помнить о трубопроводе.

6. Отшлифуйте медные трубы.

На этом этапе запомните тип труб, которые старый водонагреватель подготовил должным образом. Все медные трубы требуют шлифовки, прежде чем их можно будет использовать в новом резервуаре. По возможности отшлифуйте трубы до блеска.

7.Провод в новом водонагревателе

К настоящему времени новый резервуар для горячей воды на месте. Далее рассказывается, как подключить водонагреватель в домашних условиях. Помните, что процесс прост и не требует дополнительных затрат для консультации со специалистом. Соблюдайте меры безопасности и следуйте этому руководству для получения положительных результатов.

На новом водонагревателе откройте проводку, сняв кожух с его распределительной коробки. Вы заметите зеленый винт заземления на нагревателе, к которому вам нужно прикрепить заземляющий провод в качестве первого шага в проводке.

Доступ к проводке на резервуаре осуществляется путем снятия распределительной коробки и удаления всех проводов, окрашенных в черный и белый цвета. После этого проверьте, нет ли выбивки на верхней части бака. Как только вы посмотрите на него, продолжайте ломать его, используя отвертку, чтобы удерживать его на месте. Вы можете разрезать его плоскогубцами.

Было бы неплохо, если бы у вас были соединители проводов, которые вы используете для подключения остальных проводов. Лучше всего выполнить эту часть путем скручивания и доступа к другим кабелям. Вспомните, как были связи, читая этикетки или проверяя сделанные вами фотографии.

Именно здесь становится очевидным важность создания этих снимков. После этого можно заделывать распределительную коробку. Тем не менее, не забудьте правильно подключить все провода перед закрытием распределительной коробки. В противном случае обогреватель может работать неправильно или вообще работать.

8. Присоедините все трубы к новому водонагревателю

После того, как вы научитесь подключать водонагреватель, пора снова подсоединить все трубы. Для водонагревателей требуются трубы для горячей и холодной воды, которые вы должны снова подсоединить на этом этапе, чтобы они работали правильно.

Проверьте все впускные отверстия и подсоедините соответственно. Например, вход холодной воды следует присоединять только к трубе подачи холодной воды. То же самое и с трубами горячей воды. На этом этапе вам потребуется дополнительная осторожность, чтобы не смешать их.

Кроме того, проверьте трубопровод старого водонагревателя и используйте его для нового резервуара. Если у старого были медные пироги, сделайте то же самое на новом, который вы устанавливаете. Предыдущий трубопровод является важным руководством к тому, что лучше всего использовать с новым обогревателем, если он прослужит долго и хорошо служит вам.

Также приобретите шланги, известные своей гибкостью, для крепления ниппелей нагревателя к источникам воды. Гибкие шланги полезны и хорошо служат вам. Кроме того, их легко заменить и они экономичны. Прежде чем прикреплять шланги, возьмите водопроводную ленту, чтобы выровнять резьбу труб.

После завершения присоединения проверьте свою работу, прежде чем переходить к следующему шагу. Единственный способ проверить, правильно ли сделан трубопровод, - это включить воду и проверить отсутствие утечек. Если вы заметили места с утечками, сначала займитесь ими, прежде чем двигаться дальше.

После устранения всех утечек дайте воде стечь, пока она не заполнит резервуар.

9. Установка клапана сброса температуры и давления

На этом этапе подключение водонагревателя уже не кажется таким сложным. Вы зашли так далеко, и теперь вы делаете последние шаги. Вот еще один важный этап, связанный с выпускной трубой.

Возьмите напорную трубу и установите ее на новый водонагреватель, убедившись, что ее конец не находится слишком высоко от пола.Около 5 дюймов от дна - правильное измерение. Трубопровод / клапан температуры и давления являются важной частью всех водонагревателей и помогают гарантировать их долговечность.

Правильно установив его, вы знаете, что пользоваться обогревателем безопасно после того, как он подключен к электричеству. Давление в баке с горячей водой может достигать опасного уровня, и его необходимо немедленно сбросить, чтобы не допустить взрыва. Вот где клапан пригодится, чтобы помочь сбросить давление, которое создается внутри нового резервуара.

Убедитесь, что клапан, который вы получаете, подходит для вашего водонагревателя. На всякий случай покупайте оба у одного и того же продавца. Руководства, которые идут в комплекте с обоими, помогут пролить свет на то, совместимы они или нет.

После того, как вы получите подходящую трубу / клапан для вашего нового водонагревателя, ввинтите его в резервуар, чтобы измерить расстояние до пола. Помните, что для правильного функционирования он должен иметь правильную высоту от пола.

При измерении вы можете отрезать примерно 4 фута от клапана, чтобы получить правильные размеры.Затем вы можете снять клапаны температуры и давления и закрыть все резьбы водопроводной лентой для дополнительных мер предосторожности. Сантехническая лента снижает скорость коррозии между двумя металлами.

После этого замените клапан на резервуаре и с помощью гаечного ключа зафиксируйте его на месте, чтобы не было утечек. Кроме того, клапан имеет открытый конец, который в этой точке всегда должен быть направлен вниз. Поскольку теперь труба имеет правильную длину, вы можете навинтить переходник и убедиться, что резьба закрыта водопроводной лентой.

10. Включите питание

Когда вы подойдете к концу проекта, самое время протестировать всю систему отопления. Это поможет вам узнать, научились ли вы подключать водонагреватель или нет. На этом этапе решающее значение имеет электроснабжение нового водонагревателя.

Водонагреватели довольно специфичны и требуют схемы, рассчитанной на 220В. Кроме того, вам понадобится кабель 10/2 для цепи и автоматический выключатель на 30 ампер. Все это должно быть в наличии, чтобы эта ступень работала бесперебойно, а нагреватель имел достаточное электроснабжение.

После заполнения бака горячей воды включите электропитание на автоматическом выключателе и посмотрите, что будет дальше. Обязательно обращайте внимание на курение или звуки, которые могут указывать на низкий уровень проводки, требующий немедленного вмешательства.

Никогда не включайте водонагреватель, если бак не заполнен водой. В качестве меры безопасности резервуар должен заполняться водой, иначе на этом важном этапе вы рискуете вызвать пожар на ваших руках.

Если вода нагревается и все в порядке, значит, вы успешно установили водонагреватель.Если нет, выключите автоматический выключатель и проверьте проводку.

Найм профессионала или сделай сам

С помощью этого руководства вы узнаете, как самостоятельно подключить водонагреватель.

Тем не менее, это может быть обременительным для некоторых людей, и они предпочитают нанять профессионала. Проект DIY требует достаточно времени и небольших знаний о проводке.

Если у вас есть время, вы можете сделать выбор в пользу DIY. Если нет, не торопитесь. Лучше нанять профессионала и установить сердце должным образом.Однако научиться выполнять весь процесс в одиночку - это отличный стимул для уверенности и способ овладеть некоторыми новыми навыками дома.

FAQ

Можно ли подключить водонагреватель задом наперед?

Да, получить можно с минимальными эффектами. Если у обогревателя 220v есть красно-черная проводка, его можно подключить наоборот. Насколько это возможно, вы должны убедиться, что вы правильно подключили водонагреватель, чтобы избежать проблем с полярностью воды.

Сколько в среднем проводов нужно водонагревателю?

Для водонагревателя на 30 ампер понадобится провод 8-го калибра.Манометрические измерения различаются в зависимости от усилителя.

Могу ли я использовать провод 10 3 для водонагревателя?

Вы можете использовать водонагреватель 10 3, но знайте, что он не имеет никакого основания.

Нужен ли провод заземления для водонагревателя?

Да, для водонагревателя требуется заземляющий провод. Это опасный прибор, поэтому вы должны соблюдать все меры безопасности, чтобы избежать несчастных случаев. Иногда из-за низкой проводки возможно короткое замыкание, которое может быть опасным для жизни всех, кто использует обогреватель.

Заключение

Научиться подключать водонагреватель дома не так страшно, как кажется.

Однако к этому процессу нельзя относиться легкомысленно, и он требует особой осторожности при установке. Безопасность прежде всего должна быть вашей мантрой на каждом этапе установки, чтобы избежать любых ошибок, которые могут быть опасными для жизни.

Как установить электрический водонагреватель без резервуара + требования

Автор: Джин Фитцджеральд // Последнее обновление:

Обратите внимание: Эта страница может содержать партнерские ссылки.Если вы покупаете продукт или услугу по такой ссылке, мы получаем комиссию без каких-либо дополнительных затрат для вас. Узнайте больше о нашем процессе обзора продукта или ознакомьтесь с нашим раскрытием информации для аффилированных лиц FTC .

Покупка электрического проточного водонагревателя - это только первый шаг. Агрегат также должен быть правильно установлен в вашем доме.

Эта работа требует хороших навыков слесаря ​​и электричества, и, возможно, ее лучше будет выполнять лицензированный профессионал (даже если это требуется в некоторых областях).

Однако, если вы предпочитаете установить новый водонагреватель в стиле «сделай сам», будьте готовы потратить пару часов, чтобы завершить всю установку.

Хотите узнать все подробности? Следующее руководство объясняет, как установить электрический водонагреватель без резервуара, шаг за шагом.

Содержание

Требования к установке электрического проточного водонагревателя

Каковы требования для установки электрического проточного водонагревателя?

Требования к электрооборудованию

Не каждый дом подходит для установки на весь дом безрезервуарного электрического водонагревателя.Это потому, что потребление усилителя такой системы слишком велико. Например:

Для Stiebel Eltron Tempra 36 Plus требуются 3 отдельных выделенных двухполюсных выключателя на 50 А и рекомендуемая основная мощность не менее 300 А. Для сравнения: средний дом имеет общую мощность 200 А.

Это может означать, что вам придется модернизировать старую электрическую панель с проводами большего размера и более крупными прерывателями, или вам придется установить совершенно новую панель, что потребует электромонтажных работ на пару тысяч долларов.

К сведению: Stiebel Eltron Tempra 36 Plus может обеспечивать 5,45 галлона в минуту при температуре исходной воды 59 ° F и температуре воды на выходе 105 ° F.

Stiebel Eltron Tempra 36 Plus - доступно на amazon.com

Tempra 24 Plus, который несколько меньше по размеру, требует 2 двухполюсных выключателя на 50 А и основного обслуживания на 150 А.

Прямой электрический водонагреватель без резервуара не должен быть проблемой с точки зрения требований к силе тока.Кроме того, хотя большинству требуется питание 240 В, некоторые очень маленькие блоки POU могут работать от 120 В.

Как определить текущий объем электроснабжения вашего дома? Проверьте коробку электрического выключателя, которую обычно можно найти вне дома. Вы также можете найти этикетку на своей электрической панели. Другой вариант - спросить своего электрика.

Требования к давлению воды

Большинство электрических водонагревателей без резервуаров могут работать в диапазоне давления от 30 до 150 фунтов на квадратный дюйм. Если давление поступающей воды превышает 150 фунтов на квадратный дюйм, перед нагревателем должен быть установлен редукционный клапан.

Разрешения

Как домовладелец, как правило, вы можете установить водонагреватель самостоятельно. Однако в большинстве штатов вам все равно необходимо получить разрешение на проверку на безопасность. Это также касается замены старого водонагревателя.

К вам приедет сантехник и осмотрит установку, чтобы убедиться, что работа была сделана правильно.

Где установить

Первый шаг - найти подходящую стену для крепления водонагревателя. Для водонагревателя всего дома имеет смысл разместить его ближе к месту, где используется большая часть горячей воды.Это позволит вам быстрее нагреть или нагреть воду, когда вы откроете выпускное отверстие (не имеет значения, используете ли вы рециркуляционный насос; дополнительная информация ниже ). При этом у вас должен быть доступ к основной магистрали холодной воды.

Что касается систем в точке использования, вы хотите разместить их как можно ближе к месту использования, чтобы вода своевременно достигала выхода.

Хорошая новость в том, что электрические водонагреватели не требуют вентиляции. А поскольку у нас нет резервуара для хранения, мы можем выбрать место, где устройство на основе резервуара может не поместиться - например, небольшая ванная комната или даже под раковинами.

Просто имейте в виду, что большинство электрических водонагревателей без бака необходимо устанавливать вертикально, так чтобы соединения источника питания и воды были направлены вниз. Также должен быть минимальный зазор для обслуживания.

Вообще говоря, вам следует избегать мест, где

  • Ваш водонагреватель обычно может быть забрызган водой или другими жидкостями.
  • Возможны низкие температуры.

Не менее проблематичны чрезмерная влажность и влажность.

Несоблюдение этих требований может привести к аннулированию гарантии на продукт.

Инструменты и расходные материалы, необходимые для успешной установки вашего нового электрического водонагревателя, могут включать следующее:

Вы еще не приобрели систему? Обязательно ознакомьтесь с нашими обзорами электрических безрезервуарных водонагревателей, чтобы найти лучший! Вы можете узнать, как правильно выбрать размер электрического безрезервуарного водонагревателя, здесь.

Инструменты

  • Сверла + сверла
  • Отвертка с плоской головкой
  • Отвертка с крестообразным шлицем
  • Игольчатые плоскогубцы
  • Разводной ключ
  • Труборез
  • Карандаш
  • Принадлежности для рулетки
  • Винты с рулеткой
  • анкеры (должны быть предоставлены с системой)
  • Трубопровод, ¾ ”или ½” (e.г. медная труба или гибкая труба из нержавеющей стали)
  • Запорные клапаны
  • Редукционный клапан
  • Клапан сброса температуры и давления (T&P)
  • Тефлоновая лента
  • Наждачная бумага
  • Изоляция труб
  • Двухполюсные выключатели
  • Провод + заземление
  • Циркуляционный насос + перепускной клапан

Кроме того, вам могут потребоваться инструменты и принадлежности для пайки.

Как установить электрический водонагреватель без резервуара по шагам

Перед тем, как начать, обратите внимание, что это пошаговое руководство по установке предназначено только в качестве примера.Необходимые шаги для настройки вашего конкретного водонагревателя могут отличаться. Таким образом, убедитесь, что вы прочитали все руководство по продукту.

Более того, неправильная установка, скорее всего, приведет к аннулированию гарантии, может сократить срок службы системы и может привести к серьезным травмам или смерти. Так что, если вы не знаете, что делаете, сделайте себе одолжение и наймите лицензированного электрика и сантехника, которые выполнят установку за вас. Работа слишком опасна и не стоит рисковать, чтобы сэкономить несколько сотен долларов.

Кстати, у некоторых производителей их системы должны быть установлены лицензированным подрядчиком, иначе гарантия автоматически аннулируется.

И, наконец, если у вас есть вопросы по установке, позвоните в техподдержку.

Заявление об ограничении ответственности: рекомендуется, чтобы эту работу выполнял лицензированный профессионал. Кроме того, установка должна соответствовать всем национальным, государственным и местным нормам по электрооборудованию и сантехнике.

  1. Прежде всего отключите все задействованные автоматические выключатели.
  2. Закройте главный водопровод.
  3. Слейте воду и при необходимости отключите старый водонагреватель.
  4. Выверните все винты, которыми крепится передняя крышка устройства, которое вы хотите установить. Снимите переднюю крышку, но будьте осторожны: вам, возможно, придется вынуть одну или несколько заглушек, прежде чем вы сможете отложить ее.
  5. Прикрепите электрический водонагреватель без резервуара к стене. В комплект должны входить винты и анкеры.
  6. Теперь пора установить соединения холодной (обычно правой) и горячей (обычно левой) воды.Вероятно, проще всего использовать для этого гибкую трубку из нержавеющей стали (¾ ”) в сочетании с тефлоновой лентой. В качестве альтернативы вы можете использовать медные или полиэтиленовые трубки (они должны быть рассчитаны на работу при высоких температурах). Просто некоторые водонагреватели оснащены сеткой фильтра на входе холодной воды, которую время от времени требуется чистить. Вот почему так важно, чтобы патрубки холодной воды легко снимались. Если вам нужно разрезать трубу, очистите края. И при пайке не забудьте промыть трубы перед подключением их к водонагревателю, так как избыток тепла может вызвать повреждение агрегата.
    • Рекомендуется установить запорный вентиль до и после обогревателя, чтобы вы могли перекрыть подачу воды к агрегату для проведения работ по техническому обслуживанию и т. Д., Не перекрывая подачу воды в остальную часть вашего дома.
    • Кстати, сейчас самое подходящее время для установки редукционного клапана на стороне холодной воды на случай, если давление поступающей воды превышает определенный порог ( читать дальше ). Клапан сброса температуры и давления (T&P), устанавливаемый на стороне горячей воды, не требуется, если только это не предписано местной или государственной установкой , код .
  7. Откройте несколько выпусков горячей воды на пару минут, чтобы удалить воздух из труб и водонагревателя. Тем временем вы можете проверить все соединения на предмет утечек. Закройте все розетки.
  8. Внимание: См. Электрическую схему в руководстве! Следующим шагом является выполнение электрических соединений с водонагревателем с одной стороны и электрической панелью с другой. Чтобы узнать правильное количество и размер провода и автоматического выключателя, обратитесь к инструкциям производителя. Небольшие блоки могут быть подключены к одной цепи с помощью одного набора проводов 6/2 AWG и заземления, защищенного, например, двухполюсным выключателем на 50 А.Более крупные устройства требуют двух или даже трех отдельных цепей и, возможно, более толстого провода. Отрежьте каждый комплект проводов по длине и зачистите, пропустите их через нижние отверстия корпуса водонагревателя и надежно прикрепите к соответствующим пазам на клеммной колодке (см. Инструкции производителя для получения оптимального момента затяжки). Для каждой цепи заземляющий провод должен быть подключен к шине заземления устройства и к панели автоматического выключателя.
  9. Дважды проверьте все электрические соединения. Убедитесь, что вы не перепутали разные наборы проводов.
  10. Установите на место переднюю крышку системы.
  11. Включите автоматические выключатели.
  12. Ваш электрический водонагреватель без бака должен быть включен. Настройте его в соответствии с вашими предпочтениями, например регулировка температуры воды до желаемого уровня.
  13. Открыть выпуск горячей воды. Подождите, пока температура не стабилизируется. Проверьте температуру и при необходимости отрегулируйте.
  14. Готово!

Видео установки

Предпочитаете видео? Вы можете найти это полезным:

Наконец, несколько дополнительных комментариев:

Расходы

Вы можете узнать больше о том, сколько стоит установка электрического водонагревателя здесь .

Изоляция труб горячего водоснабжения

Низко висящие трубы горячей воды, идущие от водонагревателя, должны быть изолированы, чтобы защитить детей от ожогов.

Установка рециркуляции воды

Даже с проточным водонагревателем без резервуара, у вас не будет мгновенной горячей воды всякий раз, когда вы открываете смеситель на кухне или другую розетку. Это связано с тем, что горячая вода, находящаяся в трубах, со временем остынет, если вы ею не воспользуетесь.

К счастью, есть решение этой проблемы: рециркуляционный насос.Циркуляционный насос подает охлажденную воду обратно в нагреватель, чтобы нагреть ее еще раз. У этого есть несколько преимуществ:

  • Вам нужно подождать всего несколько секунд, чтобы получить горячую воду.
  • Вода почти не пропадает, так как вам не нужно смывать галлоны холодной воды в канализацию.

Как работает рециркуляционный насос? Большинство из них используют датчик для измерения температуры воды возле нагревателя или в определенном приспособлении. Насос включается, как только температура воды упадет ниже определенного порога.

Как вода может вернуться обратно? Есть два варианта:

  1. В вашем доме уже есть рециркуляционная линия (выделенная обратная линия), или вы устанавливаете такую, что довольно дорого.
  2. Переключающий клапан рекомендуется устанавливать на самом дальнем от обогревателя приспособлении. Этот односторонний обратный клапан соединяет горячую и холодную воду. Он открывается и закрывается в зависимости от температуры воды. Таким образом, холодная вода может течь обратно в водонагреватель по трубопроводу холодной воды.

Теперь вы можете подумать: «Рециркуляционный насос в сочетании с водонагревателем без бака приведет к огромным потерям энергии из-за частой откачки и повторного нагрева.«И вы были правы, если бы не использовали какой-то умный контроль.

Интеллектуальное управление - это может быть таймер, кнопка, датчик движения, пульт… - гарантирует, что помпа активируется только в определенное время дня, скажем прямо перед тем, как вы проснетесь утром.

Рециркуляционный насос Laing с таймером и термостатом - доступен на amazon.com

Еще один аспект, который следует учитывать, - это объем насоса. Слишком маленький насос со слишком маленьким потоком не сможет активировать водонагреватель.
