Установка дверного доводчика к металлическим дверям – Установка доводчика на дверь — как правильно установить на металлическую, как поставить своими руками, монтаж и схема

Содержание

Как установить доводчик на металлическую дверь

Доводчики дверей: способы установки и особенности регулировки

Доводчик – специальное устройство, обеспечивающее плавное закрывание дверей. И если еще совсем недавно его роль выполняла обычная пружина – сегодня он является неотъемлемым атрибутом общественных учреждений, магазинов, офисов и подъездных дверей, оборудованных домофоном. Он делает закрытие более мягким, плавным и бесшумным. А как установить доводчик на дверь?

Плавность хода механизма обеспечивает принцип гидродемпфирования. Так, при открытии входных ворот происходит сжимание пружины, которая использует накопленную энергию на их закрывание и возврат в исходное положение.

Данное устройство пользуется широкой популярностью благодаря различным способам установки и многообразию входных ворот, на которые их можно устанавливать.

Виды доводчиков дверей

Ассортимент этого механизма на современном рынке достаточно широк. Причем данное устройство подлежит некоторой классификации:

  • доводчик верхнего расположения. Такое устройство может иметь два варианта исполнения штанги – колено и скользящую шину и устанавливаться на верхней части полотна;
  • о необходимости установки напольных устройств думают еще на этапе проектирования и строительства здания. Их устанавливают на входные ворота, в которых не планируется проделывать отверстия;
  • доводчиками скрытой установки оборудованы уже готовые входные ворота. Устройство такого типа можно встретить лишь в полотнах определенной толщины, и они являются относительной новинкой на рынке. Здесь главное – сделать правильный выбор и установить такое полотно, которое бы и открывалось достаточно легко и закрывалось без усилий.

Способы и виды монтажа

Говоря об установке доводчика двери, имеется в виду два типа монтажа: снаружи и внутри помещения. Если устройство планируется крепить к межкомнатному полотну, останавливаются на стандартном способе установки, при котором корпус механизма крепят на полотно со стороны открытия, а пруток с башмаком устанавливают на коробке.

Входные ворота с улицы лучше оборудовать доводчиком с внутренней стороны, в противном случае он будет подвергаться постоянному воздействию пыли и влаги. Кроме того, в морозы механизм может промерзнуть и тогда дверь не будет закрываться вообще.

Поэтому в большей части случаев останавливаются на внутренней установке, а далее уже действуют в соответствии с конструктивными особенностями и направлением открывания входных ворот. Согласно правилам пожарной безопасности, внешние двери следует открывать наружу, а значит корпус устройства необходимо монтировать на косяк либо на дополнительную крепежную планку.

Установка доводчика двери по этапам своими руками

В первую очередь нужно выбрать устройство, которое соответствовало бы ширине и массе двери. С этим не будет проблем, так как его класс указан в документации. Теперь нужно определиться с местом и типом установки.

Оценив направление открывания полотна, сделать выбор: при открытии « на себя » установить корпус устройства на верхнюю часть полотна со стороны петель. В противном случае изделие монтируют на коробку, а к полотну прикрепляют рычаг. Механизмы верхнего расположения монтируются одинаково независимо от исполнения штанги.

Любое подобное устройство оборудовано монтажной схемой, которая позволяет разметить места выполнения отверстий. Единственное условие – схема должна соответствовать выбранному типу установки. Теперь нужно просверлить отверстия в полотне.

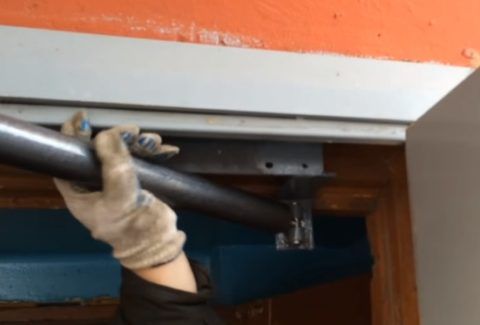

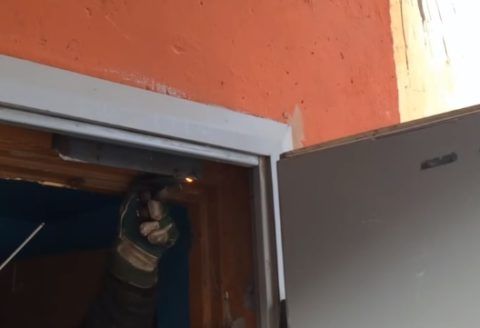

При установке доводчика на металлическую дверь необходимо вооружиться специальными крепежными приспособлениями – бонками, которые защитят металл от деформации в месте монтажа элементов. Корпус устройства и башмак рычага крепятся с помощью саморезов.

Идущий в комплекте винт предназначен для крепления ответной части рычага к корпусу. В завершение рычаг соединяют в колене.

Регулировка доводчика двери по этапам своими руками

Теперь нужно отрегулировать коленный рычаг так, чтобы он встал перпендикулярно плоскости полотна. Как отре гулировать доводчик двери? Чтобы отрегулировать усилие закрывания входных ворот, их нужно открыть, оценить скорость закрывания, и, орудуя регулировочными винтами, довести ее до желаемой.

Если требуется установить режим с « дохлопом », применяемым на дверях с кодовым замком или защелкой, необходимо произвести четкую регулировку скорости и усилия закрывания полотна в двух зонах: в начальной, где диапазон варьируется от 15 до 180 градусов и конечной – в диапазоне от 15 до 0 градусов.

Особенности регулировки заключаются в том, чтобы установить в конечной зоне чуть большую скорость и усилие для захлопывания двери, однако скорости двух зон не должны существенно отличаться друг от друга.

При регулировке доводчика двери своими руками важно не переусердствовать с выкручиванием винтов, так как это может привести к разгерметизации корпуса устройства и утечке масла, что приведет к выходу механизма из строя.

Некоторые модели оборудованы дополнительными опциями, например, торможением открытия. Осуществляя регулировку, их так же требуется довести до желаемого уровня.

Нестандартные методы установки

Если невозможно установить устройство по стандартной схеме, монтаж осуществляют с применением дополнительных элементов – планок или уголка. Конструкция каждого такого крепежного элемента подбирается в индивидуальном порядке с учетом всех нюансов.

Нестандартная установка предусматривает следующие действия:

  • если невозможно закрепить рычаг на коробке, прибегают к монтажу уголка, который закрепляют саморезами в горизонтальной плоскости. Рычаг монтируется к уголку изнутри;
  • корпус механизма монтируют на строительный уголок, местом крепления которого является верхний откос коробки, а рычаг крепят к самому полотну;
  • дверь оборудуют монтажной пластиной, выступающей за верхнюю часть полотна, а на нее монтируют корпус механизма. Местом крепления рычага выступает коробка;
  • монтажная подвесная пластина устанавливается на коробке, к ней крепят сам доводчик, а рычаг монтируют к полотну;
  • доводчик устанавливается на полотно стандартным способом, а рычаг монтируется к пластине, увеличивающей размер откоса.

Вышеперечисленные способы крепления доводчика не умаляют его функциональности и надежности. Однако, чтобы продлить срок его службы, воздействовать на работу механизма из вне не рекомендуется.

Если требуется заблокировать входные ворота, например, при переезде, лучше отсоединить рычаг от устройства, а не стопорить их различными тяжелыми элементами.

Если механизм пришлось установить снаружи, необходимо предусмотреть его защиту от осадков и морозов.

При соблюдении этих нехитрых правил установки, доводчик будет служить своему владельцу долгие годы.

Установка доводчика двери своими руками

Назначение доводчиков

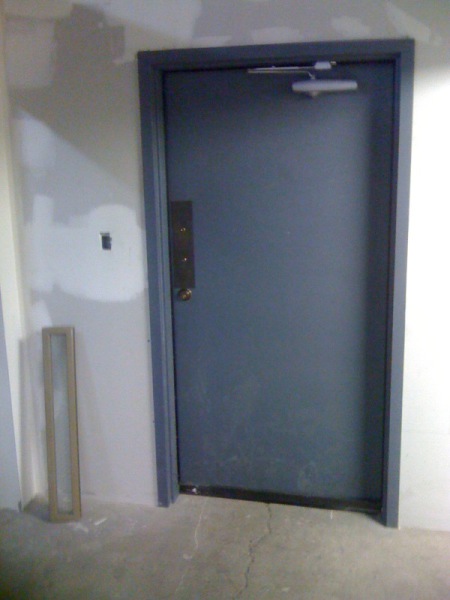

Установленный на двери доводчик

Доводчики – это механико-гидравлические устройства, в основе которых находится механизм с пружиной в металлическом каркасе, заполненном маслом. Чаще всего они устанавливаются в помещениях с большой проходимостью, так как имеют целый ряд бесспорных преимуществ и обеспечивают:

  • безопасность при ежедневном использовании двери;
  • защиту помещения от шума и негативных погодных явлений;
  • экономию энергоресурсов благодаря надежной теплоизоляции и отсутствию сквозняков.

Между тем, успех выполнения доводчиком всех этих функций зависит от правильности его монтажа.

Ввиду наличия индивидуальных особенностей строения того или иного дверного доводчика, устанавливать его нужно, чётко следуя стандартной инструкции, а также рекомендациям самого производителя.

В зависимости от типа дверной конструкции и её функций подбирают определённый вид доводчика

Современные дверные доводчики различают по дизайну, типу конструкции и мощности. К тому же, все они условно делятся на:

  • Верхние, которые предназначены для крепления в верхней части дверного полотна. Они, в свою очередь, могут разделяться на доводчики с зубчатым приводом, которые приводятся в движение специальным зубчатым штифтом и характеризуются надёжностью и простотой эксплуатации. А также доводчики со скользящим стержнем, принцип действия которых основан на работе кулачкового сердцеобразного вала. Нередко их называют накладными, исходя из способа крепления.

На сегодняшний день самыми надёжными и менее громоздкими среди верхних доводчиков считаются именно устройства со скользящим стержнем, однако наиболее распространёнными всё же остаются те, в основе которых – механизм с зубчатым приводом.

  • Напольные – это незаменимые дверные доводчики в тех помещениях, в которых особенно остро стоит вопрос дизайна двери. Их уникальность – в отсутствии рычагов, приводящих в движение ось, так как сама дверь устанавливается непосредственно на ней. Между тем, основным недостатком таких конструкций считается невозможность их эксплуатации с дверьми массой 300 кг. и выше.
  • Скрытые, механизм которых также прячется в корпусе петли, в массиве дверного полотна или дверной коробке. Это доводчики разделяют по типу механизма. Они бывают со скользящим стержнем, как и верхние дверные доводчики, а также с петлёй доводчиком. В данном случае речь идёт о миниатюрном устройстве, которое прячется непосредственно в самой петле. Его преимущество – в отсутствии необходимости лишний раз сверлить дверное полотно для монтажа, а недостатки – в невозможности установки на массивную дверь и сложности самой установки, а также сравнительно небольшом сроке эксплуатации ввиду своей миниатюрности.

Самыми сложными в монтаже считаются напольные доводчики, так как они требуют наличия абсолютно ровного пола и точного расчёта траектории открывания двери. А самыми простыми – верхние. Они могут быть установлены практически на любой двери, кроме стеклянной. Для неё и были предусмотрены напольные устройства.

В случае неполного прилегания двери или низкой скорости срабатывания механизма возможна установка двух доводчиков одновременно. Установка дверных доводчиков на двери с шириной полотна более 1600 мм. нежелательна.

На что нужно обращать внимание при выборе

Таблица классности дверных доводчиков

  • Классность. Одним из основных свойств дверного доводчика считается усилие, которое он способен развивать при закрывании двери. Оно позволяет условно разделять доводчики на 7 классов. Выбор оптимального должен основываться на таких показателях, как вес двери и ширина дверного полотна. При этом на самые лёгкие и узкие двери (например, дверцы шкафа) должен устанавливаться доводчик 1 класса, а на самые тяжёлые и широкие – 7 класса. Если габариты и вес двери соответствуют разным классам, лучше отдавать предпочтение высшему, обеспечивая тем самым запас прочности и долговечности. Нежелательно устанавливать невероятно мощный доводчик на лёгкую дверь. Он будет создавать лишнюю нагрузку на петли, провоцируя их преждевременный износ и выход из строя.
  • Наличие дополнительных функций. У простых и бюджетных моделей они, как правило, отсутствуют. А более дорогие могут быть оснащены функцией тормоза открывания и закрывания, фиксации двери в открытом положении, возможности регулировки дохлопа и т.д.
  • Способность работать при экстремальных температурах без дополнительных регулировок, например, ниже -45 и выше +70.
  • Тип двери. На противопожарные двери можно монтировать лишь специальные устройства, в которых есть электрогидравлические или электромагнитные элементы.
  • Рабочий ресурс и наличие защиты от неправильного использования. Первый определяется минимальным количеством циклов открывания и закрывания двери, которые устройство должно отрабатывать без ухудшения своих рабочих характеристик. Современный качественный дверной доводчик может отрабатывать 500 тыс. циклов и более. Нередко он может быть оснащен специальным клапаном, который обеспечивает защиту доводчика от неправильного использования.

Варианты установки

2 варианта установки доводчика

Простота установки и надёжность делают верхние накладные дверные доводчики наиболее популярными. Вне зависимости от типа их модели, они состоят из рычага, крепежей и схемы, которая выполняется в натуральную величину. Последняя, как правило, и отображает рекомендации производителя по установке того или иного типа устройства.

Верхние доводчики могут устанавливаться снаружи и внутри помещения на металлическую, пластиковую и межкомнатную дверь, выполненную из массива или МДФ.

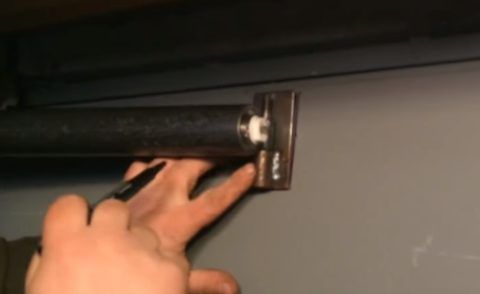

Процесс разметки и установки доводчика

При стандартной технологии установки накладного дверного доводчика необходимо:

  • Выбрать место и определиться со способом его монтажа – снаружи или изнутри. Второй вариант всегда предпочтительней, так как позволяет защитить устройство от неблагоприятных погодных условий. Кроме того, имеет значение направление открывания двери. Если она открывается «на себя», корпус дверного доводчика устанавливается в верхней части дверного полотна со стороны петель, а если «от себя» — на дверную коробку. В свою очередь, к дверному полотну крепится рычаг.

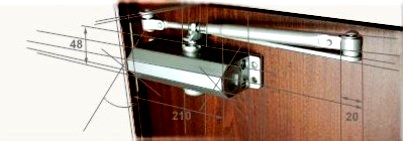

  • Приложить монтажную схему в масштабе 1:1, которая идёт в комплекте с выбранным доводчиком, одновременно к косяку и дверному полотну и разметить места для будущих отверстий непосредственно сквозь бумагу.
  • Просверлить отверстия нужного диаметра в коробке и дверном полотне.

Для двери из алюминиевого профиля или тонкостенного металла нужно использовать специальные крепежи – бонки, предназначенные для защиты материала от деформации в местах крепления элементов.

  • Закрепить корпус доводчика и башмак рычага или реечную планку на дверном полотне или коробке с помощью саморезов. К корпусу устройства, посредством использования специального винта, который идёт в комплекте, прикрепить вторую часть рычага и соединить рычаг в колене.

Схемы нестандартных вариантов установки доводчика

В случае невозможности монтажа доводчика по стандартной технологии, например, если он должен осуществляться на калитку или необычную дверь, можно прибегнуть к помощи специальных монтажных планок или уголков, конструкция которых в каждом отдельном случае разрабатывается индивидуально .

  • Монтажный уголок может использоваться в случае невозможности закрепления рычага к коробке. При этом сам рычаг крепится к уголку изнутри.
  • Корпус доводчика может монтироваться на уголок, установленный за верхний откос коробки, а рычаг – на дверное полотно.
  • На дверь может устанавливаться монтажная пластина, которая в данном случае должна выходить за её верхнюю кромку. Впоследствии на неё будет закреплен корпус доводчика. Рычаг можно будет прикрепить к дверной коробке.
  • Корпус доводчика можно прикрепить к дверному полотну по стандартной технологии, а рычаг – к монтажной пластине, увеличив тем самым площадь дверного откоса.
  • Монтажную подвесную пластину можно будет прикрепить к коробке, установив на неё корпус доводчика, а рычаг – к дверному полотну.

Регулировка

Процесс регулировки рычага с дохлопом и без

Процесс регулировки установленного дверного доводчика является чрезвычайно важным и включает в себя, как правило, регулирование силы и скорости закрытия двери. Осуществляется он в несколько этапов:

  • Регулировка коленного рычага таким образом, чтобы он был закреплен под углом 90 градусов к поверхности дверного полотна в 2 режимах работы – с дохлопом и без него.
  • Регулировка усилия закрывания двери. Она осуществляется посредством использования специальных регулировочных винтов, которые закручиваются до такой степени, при которой скорость закрывания двери становится оптимальной.
  • Процесс регулировки доводчика в режиме «с дохлопом», который устанавливается на двери с кодовым замком или защёлкой, предусматривает чёткое регулирование усилия и скорости закрывания двери в 2-х зонах. Первая – начальная, диапазон которой колеблется в пределах 180–15 градусов. Вторая – конечная, которая приходится на оставшиеся 15–0 градусов. При этом скорость и усилия во второй зоне должны быть немного большими для того, чтобы дверь захлопнулась.

Осуществляя регулировку доводчика, крайне важно правильно производить выкручивание винтов. Излишнее усердие в этом случае может стать причиной разгерметизации корпуса доводчика, в результате чего случится утечка масла, которая приведет к поломке устройства.

  • Осуществление регулировки торможения двери при необходимости.

Видео о монтаже доводчика

Установить дверной доводчик своими руками вполне реально. Для этого достаточно прислушаться к советам профессионалов и проявить немного терпения и усердия. В конечном итоге они будут вознаграждены не только отличной теплоизоляцией и продлением срока эксплуатации самой двери, но и максимальным удобством при её использовании.

Как установить доводчик на дверь — правила и видео

Доводчики предназначены для автоматического плавного закрывания дверей. Использование доводчика является обязательным условием при установке домофона и кодового замка, кроме того, доводчики используют в общественных учреждениях, на входных дверях подъездов и калитках, в частных домовладениях.

Как установить доводчик на дверь

Виды доводчиков

Прототипом доводчика была пружина, закрепленная одним концом на двери или калитке, а вторым – на дверной коробке или столбе, рядом с петлями. Отрегулировать такой «доводчик» порой было сложно, и дверь тяжело открывалась, а при закрытии громко хлопала. Современные доводчики бесшумны и обеспечивают плавное закрывание дверей без рывков. Конструктивно доводчики различаются по месту установки, типу механизма и способу действия.

Накладные доводчики устанавливают на верхней части двери или дверной коробки, скрытые – встраивают в дверное полотно. Бывают доводчики нижней установки, обычно их устанавливают на стеклянных дверях учреждений. В этом случае механизм располагается в точке нижней опоры двери.

Наиболее распространены и просты в установке накладные верхние доводчики, со скользящей или реечной шиной. Они состоят из механизма в силуминовом корпусе, рычага и скользящего прутка с крепежным башмаком или рейки. Для регулировки силы и скорости закрывания дверей предусмотрены регулировочные винты. В комплекте с доводчиком часто идет монтажный шаблон в масштабе 1:1, по которому удобно делать разметку. Виды монтажа накладного доводчика рассмотрены в этой статье.

Внутренний механизм современного доводчика состоит из пружины, работающей при открывании двери на сжатие, и шестерни с зубчатой рейкой или кулачкового механизма. В доводчиках, идущих в комплекте с кодовым замком, обычно используют первый тип механизма, отличающийся повышенным усилием в конечный момент закрывания двери, что важно для защелкивания замка. Кулачковые механизмы обладают более плавным закрытием, их чаще применяют в реечных доводчиках.

Конструкции внутренних механизмов доводчиков

Способы и виды монтажа

Доводчик накладного типа можно устанавливать как снаружи, так и внутри помещения. Если речь идет о межкомнатных дверях, выбирают стандартный способ установки: корпус доводчика крепят на дверь со стороны открытия, а пруток с башмаком – на дверную коробку.

На двери, ведущей на улицу, лучше устанавливать доводчик с внутренней стороны, это убережет его от вредного воздействия влаги и пыли. Кроме того, в морозы доводчик, установленный с уличной стороны, может промерзнуть, и дверь невозможно будет закрыть вообще. Поэтому при малейшей возможности выбирают внутреннюю установку. В этом случае монтаж доводчика зависит от конструктивных особенностей и направления открывания дверей. По правилам пожарной безопасности внешние двери должны открываться наружу, следовательно, придется крепить корпус доводчика на дверной косяк или по параллельной схеме, на дополнительную монтажную планку.

Способы установки накладного доводчика на дверь

Технология установки доводчика

  1. Выбирают доводчик по ширине и массе двери, используя таблицу европейского стандарта EN 1154. Так, для ширины двери до 750 мм и массе до 20 кг достаточно доводчика класса EN-1, при параметрах 850 мм и 40 кг – EN-2, и так далее. Класс устройства указан в документации. При невозможности подбора доводчика нужного класса для тяжелой двери можно установить два устройства, равномерно распределяющих нагрузку
  2. Выбираю место и тип установки доводчика. При этом в первую очередь оценивают направление открывания дверей. Если дверь открывается «на себя», корпус доводчика монтируют на верхнюю часть дверного полотна со стороны петель, если «от себя» — корпус устанавливают на дверную коробку, а к полотну двери крепят рычаг. Независимо от типа тяги – канальная или рычажная – доводчики накладного типа монтируются по одинаковой технологии.

Правила установки доводчика

  • Прикладывают монтажную схему в масштабе 1:1, приложенную к доводчику, одновременно к дверному полотну и косяку и керном сквозь бумагу размечают места выполнения отверстий. Схему необходимо брать ту, которая соответствует выбранному типу установки.
  • Просверливают отверстия необходимого диаметра в дверном полотне и коробке. Если дверь выполнена из тонкостенного металла или алюминиевого профиля, необходимо использовать специальные крепежные приспособления – бонки, не позволяющие металлу деформироваться в месте крепления элементов.
  • С помощью саморезов крепят через просверленные отверстия корпус доводчика и башмак рычага или реечную планку. К корпусу доводчика с помощью идущего в комплекте винта прикрепляют ответную часть рычага, соединяют рычаг в колене.

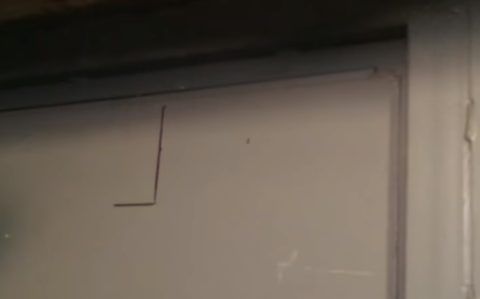

    Разметка и установка доводчика

  • Регулируют коленный рычаг так, чтобы он был установлен под углом 90 градусов к плоскости дверного полотна в соответствии с картинкой. Рисунок «А» соответствует установке доводчика в режим работы «с дохлопом», рисунок «Б» ­­­– без дохлопа.

    Установка и регулировка рычага (с дохлопом) и без дохлопа

  • Приступают к регулировке усилия закрывания дверей. Для этого открывают дверь, оценивают скорость закрывания и с помощью регулировочных винтов доводят ее до желаемой.

    Регулировка скорости закрывания дверей

  • При регулировке доводчика в режиме с «дохлопом», устанавливаемого на дверях с защелкой или кодовым замком, необходимо четко отрегулировать скорость и усилие закрывания двери в двух зонах: в начальной зоне в диапазоне от 180 до 15 градусов и в конечной, от 15 до 0градусов. Скорость и усилие в конечной зоне для успешного захлопывания двери должны быть чуть больше, однако существенной разности скоростей следует избегать.
  • При регулировке важно не переусердствовать с выкручиванием винтов, иначе может произойти разгерметизация корпуса доводчика с утечкой масла, в результате которой он выйдет из строя.
  • Некоторые модели доводчиков имеют дополнительные опции, например, торможение открытия. При регулировке их также доводят до желаемого уровня.

    Правила регулировки доводчика двери

    Нестандартные схемы установки

    При невозможности установить доводчик по стандартной схеме прибегают к установке дополнительных монтажных планок или уголка. Их конструкцию в каждом отдельном случае приходится разрабатывать по месту, учитывая все нюансы. При нестандартной установке возможны следующие варианты:

    А. При невозможности крепления рычага к дверной коробке устанавливают монтажный уголок, закрепляя его саморезами в горизонтальной плоскости. Рычаг крепят к уголку изнутри.

    Б. Корпус доводчика устанавливают на уголок, закрепленный за верхний откос дверной коробки, а рычаг крепят к двери.

    В. На дверь устанавливают монтажную пластину, выходящую за верхнюю кромку полотна, на нее крепят корпус доводчика. Рычаг крепят обычным образом к дверной коробке.

    Г. Монтажную подвесную пластину крепят к дверной коробке, на нее устанавливают сам доводчик, а рычаг крепят к дверному полотну.

    Д. Доводчик крепят к двери стандартным способом, а рычаг – к монтажной пластине, увеличивающей площадь дверного откоса.

    Нестандартная схема установки доводчика

    Эти способы крепления позволяют закрепить доводчик на самых нестандартных дверях и калитках без уменьшения его функциональности и надежности.

    Для продления срока службы доводчика в процессе эксплуатации не рекомендуется прикладывать усилия при автоматическом закрывании дверей, торопить или, наоборот, сдерживать дверь. При необходимости блокировки дверей, например, при переезде, необходимо отсоединить рычаг от доводчика, но не стопорить дверь различными распорками. Доводчик, установленный снаружи двери, нужно защищать от прямого попадания осадков, беречь от промерзания масла. При соблюдении этих несложных правил дверной доводчик будет служить верой и правдой долгие годы.

    Читайте также:

    • Дверь для кошек своими руками
    • Как самостоятельно установить межкомнатную дверь
    • Как утеплить железную входную дверь
    • Подъемно-поворотные ворота своими руками

    Источники: http://mjusli.ru/ujutnyj_dom/remont/dovodchiki-dverej-sposoby-ustanovki-i-osobennosti-regulirovki, http://postroika.biz/5574-ustanovka-dovodchika-dveri-svoimi-rukami.html, http://stroyvopros.net/remont-pomeshheniya/kak-ustanovit-dovodchik-na-dver.html

  • принцип работы, типы механизмов, их мощность, инструкция по монтажу и регулировке

    Какие ассоциации вызывает словосочетание «идеальная дверь»? Надежная, красивая, с хорошей тепло- и шумоизоляцией и…непривередливая. Чтобы не хлопала, сама закрывалась, мог ее открыть даже ребенок – все эти желания делает реальностью установка доводчика на металлическую дверь. Именно металлические двери получили широкое распространение для помещений высокой посещаемости и там, где есть автоматические запоры. Логика выбора очевидна – долговечность, широкий диапазон цен, повышенная износостойкость, несложная установка.

    Прототипом современного доводчика является обыкновенная металлическая пружина, которая в обязательном порядке закрывала створку, сохраняя тепло внутри. Расплатой за сбереженный теплоресурс был грохот при встрече поверхности двери с косяком и, как следствие, ее ускоренный износ.

    Работа доводчика на практике

    Конструкция состоит из двух частей: рычажный механизм и корпус, который защищает от внешних воздействий механизм – сильную пружину и сжимающий ее поршень. Усилие, которое прикладывается для открывания двери, сжимает пружину. Зубчатая передача и рычаг передает двери усилие разжимающейся пружины и та закрывается.

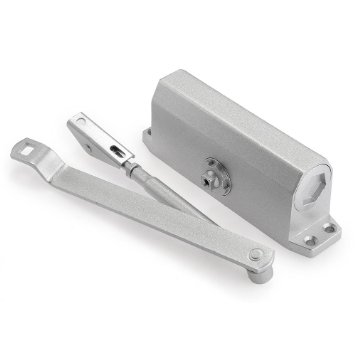

    Доводчик дверной

    Мягкость закрывания, плавность и равномерность хода обеспечивает гидравлика. Стальная пружина располагается внутри цилиндра, наполненного маслом или водно-гликольным раствором. Благодаря демпферному действию масла пружина медленно расправляется, а масло перетекает по гидравлическим пустотам в рабочий резервуар. От скорости перетекания масла зависит скорость движения створки. Такая конструкция является технологически простой и не требует высоких затрат при выпуске, что положительно отражается на потребительской стоимости.

    Улучшение термоизоляции помещения, уменьшение проникновения шума, легкая эксплуатация – основные задачи, которые решает применение доводчика на металлическую дверь.

    Появление механизма принудительного закрытия обусловлено повышением требований к функциям дверей и материалами, из которых они изготавливаются. Тяжелую бронированную или стильную стеклянную дверь уже невозможно захлопывать с помощью пружины.

    Типы дверных доводчиков – особенности конструкции и крепления

    Для оптимального выбора типа и мощности механизма необходимо учитывать несколько фактов:

    • условия эксплуатации – сезонные перепады температуры, воздействие осадков;
    • вес двери;
    • дополнительные параметры – боковой ветер, сильный сквозняк.

    Принцип работы доводчика

    Конструкции различаются по типам установки и конструктивным особенностями:

    1. Верхнее крепление с рычажной тягой – самые популярные модели, они надежны, имеют широкий спектр использования, монтаж их прост, демократичны по стоимости. Устанавливаются в верхней части коробки, а усилие на полотно передается двухзвенным рычагом. В случае необходимости корпус можно установить на полотне, а тягу прикрепить к коробке. Эти устройства отличают высокий уровень КПД, хорошая износостойкость. Простое использование и обслуживание позволяет устанавливать их самостоятельно.
    2. Верхнее крепление со скользящей тягой – на смену двухзвенному рычагу пришла скользящая направляющая. Бесспорный плюс такого варианта – презентабельный внешний вид. Традиционно используются в офисных помещениях, внутри здания, когда важен внешний вид, нет факторов воздействия внешней среды, и снижение уровня КПД не отразится на функциональности. Механизмы со скользящей тягой стоят выше рычажных аналогов и более требовательны к сборке и креплению.
    3. Скрытое крепление – инновационная технология, позволяющая устанавливать доводчик внутри полотна или коробки, в идеале – при монтаже проема. Видны механизмы только при открытой двери. Невысокий КПД, сложность монтажа, точность настройки, высокая стоимость – все эти факторы становятся ничтожны, когда иные конструктивные решения установки доводчика отсутствуют, например, для контроля закрытия арочных или декоративных дверей. Наиболее распространенная установка – для нетяжелых дверей внутри помещений.

      Элемент доводчика

    4. Нижнее крепление – корпус устанавливается в полу, а функцию рычага выполняет нижняя ось дверной петли. Такой механизм практически не виден, позволяет открывать полотно в обе стороны. Чаще всего устанавливаются для стеклянных дверей в бизнес-центрах, магазинах, офисах. Наличие такого устройства должно быть заложено на этапе проектирования, а квалифицированную и грамотную установку должны производить специалисты.

    Мощность механизма, какие параметры нужно учитывать

    Мощность или усилия, которые развивают доводчики, сертифицируются европейскими стандартами DIN EN 1154. Сила момента закрытия – расчетная величина и учитывает силу давления воздуха, площадь полотна и ее ширину. Диапазоны силы момента закрытия образуют 7 классов мощности, по возрастанию. Для тяжелой двери с усиленной зашитой подойдут только механизмы самого высокого – 7 класса. Для полотен небольшого веса подойдут механизмы классом пониже. Вне зависимости от веса и парусности для входных дверей класс притворного механизма не может быть ниже 3-го.

    При выборе устройства принудительного закрытия необходимо учитывать внешние факторы и среднегодовые колебания температур. Так для входной двери, которая постоянно подвержена боковому ветру или воздействию внутреннего воздушного потока, потребуется более высокий класс, чем расчет по весу и ширине полотна. Длительная и комфортная эксплуатация двери, габариты и вес которой относятся к разным классам, возможна при приобретении конструкции по параметрам высокого класса.

    Дверь с доводчиком

    Будет ошибочным полагать, что высокий класс конструкции автоматически увеличивает срок службы и улучшает качество. Тонкое полотно и короб из легкого материала не рассчитаны на слишком мощные доводчики. Избыточный вес создает дополнительную нагрузку на петли, затрудняет ее открытие, что уменьшает срок функционирования.

    Оптимальный выбор устройства предполагает 5-10 градусный запас средних сезонных температур. Резкое колебание суточной температуры может прочно закрыть двери, причем в буквальном смысле.

    Порядок выполнения установки доводчика на металлическую дверь

    При всей видимой сложности работа по креплению накладного доводчика своими руками вполне доступна людям с уверенными техническими навыками. Схема сборки и крепления механизма требует буквального выполнения, что позволит правильно закрепить и отрегулировать механизм. Для работы необходим базовый набор инструментов – нивелир, дрель, сверла и отвертка. В упаковке с устройством содержится корпус, регулируемая рычажная тяга, крепления и схема сборки конкретного механизма.

    Установка производится как на движущуюся плоскость, так и на коробку, как снаружи помещения, так и внутри него. Самым распространенным вариантом крепления является вариант внутреннего расположения механизма с фиксацией в проеме – сезонные перепады температур и осадки делают такой способ наиболее оптимальным.

    Шаблон сборки производители изготавливают в натуральную величину, что позволяет смонтировать устройство просто и без огрехов. Схема прозрачным скотчем крепится в места установки, производится разметка. В обозначенных местах выполняются отверстия нужного размера. Особое внимание нужно уделить расположению регулировочных винтов, они могут располагаться как в сторону петель, так и в сторону прохода. К металлическому полотну корпус крепится винтами.

    Рычажная штанга состоит из двух элементов, между собой они соединяются резьбой. Первым крепится к поворотной оси корпуса основной рычаг. Вторая часть, регулируемая по длине, крепится на основной рычаг, перпендикулярно к полотну. Работы по креплению механизма завершены, но установка конструкции на металлическую плоскость будет неполной без его регулировки.

    Порядок регулировки доводчика – все дело в винтах

    Точной и аккуратной сборки конструкции с соблюдением геометрии установки достаточно для функционирования запора, но угол открывания двери и скорость ее закрывания необходимо отрегулировать сразу после крепления, и, в дальнейшем, при сезонных изменениях температуры. Наша инструкция рекомендует делать регулировку весной и осенью, это необходимо из-за конструктивных особенностей – жидкость, в которой находится пружина, густеет при снижении температуры и снижает скорость закрывания двери.

    Регулировочных винтов всего 2, они находятся в корпусе и могут быть прикрыты декоративной панелью либо располагаться на торце, обращенному к петлям. Полностью выкручивать их производители настоятельно не советуют.

    Первый винт, а он так и обозначен, отвечает за угол открытия двери. Возможно 2 варианта – дверь открывается на 90 градусов или на 180. После выбора положения регулировочный винт должен быть полностью затянут.

    Второй винт, отвечающий за скорость закрытия двери, отличается повышенной чувствительностью и для начала регулировки нужно определиться с желаемой скоростью. Сам процесс движения полотна к коробу состоит из двух этапов – движение двери от максимально открытого состояния до угла в 15 градусов и окончательное закрытие для срабатывания автоматического затвора. При точной регулировке плавного хода между первым и вторым этапом нет пауз и толчков. Повороты второго винта по часовой стрелке увеличивают скорость закрытия, против часовой стрелки – уменьшают.

    Правильная установка доводчика на металлическую дверь и дальнейшая его регулировка позволяет использовать их длительное время.

    Как установить доводчик на пластиковую дверь

    Установка и регулировка дверного доводчика: основные правила и этапы монтажа

    Традиционно использовавшиеся для обеспечения «автоматического» закрытия дверей пружины, резинки, противовесы и иные приспособления – это уже в прошлом. Сейчас в продаже есть недорогие механизмы, которые в комплексе решают все эти задачи. Если знать, как грамотно установить на дверь доводчик, не придется оплачивать чьи-то услуги. Тем более что методика его крепления и регулировки несложная.

    Общая информация

    Дверные доводчики выпускаются в разных исполнениях. Технология их крепления и способ регулирования имеют некоторые особенности. Как различаются изделия?

    По специфике монтажа

    • Скрытые устройства. Корпус механизма помещается в коробе или створке двери. Установка доводчиков этого типа требует профессионального подхода (практический опыт, специальный инструмент). Монтируются лишь на дверях, полотна которых имеют толщину не менее 40 мм.
    • Напольные модели. Их установка производится в процессе обустройства полов, так как «тело» прибора помещается под настилом. В частном секторе изделия этой группы используются крайне редко.
    • Накладные. Наиболее распространенные в быту варианты. Установить такой дверной доводчик своими руками достаточно просто. Даже при отсутствии опыта понадобится не более получаса.

    По типу механизма

    • Реечная передача + гидравлика. «Рабочий» элемент в доводчиках этой группы – пружина.
    • Кулачковые модели. Такие изделия устанавливаются в жилищах намного реже.

    По силе тяги

    Данную характеристику называют по-разному – закрывающее усилие, размер доводчика, класс по EN . При выборе механизма определяющими являются параметры дверного полотна: его вес (кг) и ширина (мм). Это учитывается при определении варианта установки прибора.

    Порядок монтажа

    В жилых строениях (квартирах) в основном монтируются доводчики реечного типа, с гидравликой. На примере прибора этой группы и будет рассмотрен рекомендуемый порядок действий мастера. Поняв специфику работы, несложно разобраться с нюансами крепления изделий других типов.

    Установка доводчика на пластиковую дверь абсолютно идентична порядку его монтажа на деревянные и металлические аналоги.

    Выбирается схема

    Если дверь распахивается наружу, то на полотне фиксируется рычаг; соответственно, корпус – на косяке. При открывании вовнутрь все ровно наоборот. Но в любом случае доводчик ставится так, чтобы винты регулировки находились со стороны дверных петель. Это облегчит процесс «настройки» положения полотна и дальнейшую его корректировку. А этим заниматься придется, так как постепенно появится его «проседание». Разобраться несложно, тем более что к изделию всегда прилагается инструкция, в которой есть типовые схемы установки доводчика двери.

    Производится разметка

    И здесь задача мастера значительно упрощается. Изделия комплектуются специальными установочными шаблонами. Они выполнены в масштабе 1:1 и универсальны, так как учитывают различные способы открывания дверей и навеса полотен. Остается лишь приложить трафарет доводчика по месту и наметить точки сверления каналов для установки крепежных деталей.

    Фиксация составных частей прибора

    После разметки закрепить рычаг и корпус механизма на основе метизом (идет в комплекте с изделием), а потом соединить половинки тяги сможет каждый.

    • Установка доводчика на металлическую дверь имеет одну особенность. Необходимо использовать в процессе сверления тонких полотен так называемые «бонки». Эти приспособления представляют собою втулки с резьбой. Дело в том, что работа обычным сверлом может вызвать деформацию металла, и исправить этот дефект (выпрямить вмятину) самостоятельно не получится.
    • При определении положения рычага следует ориентироваться на его базовое плечо. Оно должно располагаться перпендикулярно полотну двери. Если угол менее 90º, то усиливается «дохлоп» створки.

    Установка доводчика двери своими руками требует предельного внимания и аккуратности. Малейшие промахи нередко оборачиваются неплотным прилеганием полотна к косяку и сквозняками в помещении. Или наоборот, медленным закрыванием створки и повышением теплопотерь. Надеяться, что все устранится лишь регулировкой доводчика двери, не стоит – такое не всегда возможно.

    Именно по этой причине этап монтажа прибора – самая ответственная часть работы. Тем более что от этого зависит и срок эксплуатации навесов. Если механизм установлен неправильно, то уже в ближайшей перспективе перекос полотна неизбежен, со всеми вытекающими.

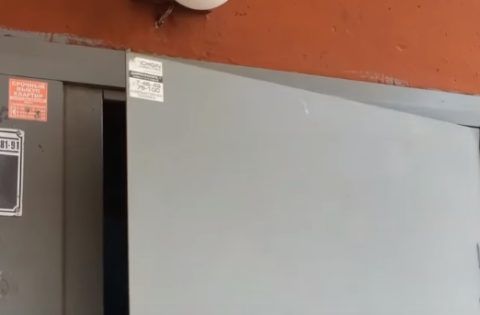

    Определить, насколько правильно произведена установка дверного доводчика, можно по следующим признакам:

    • плавность открывания/закрывания створки, без рывков и дополнительных усилий со стороны пользователя;
    • отсутствие посторонних звуков (шума, скрипа, скрежета и так далее).

    Порядок регулировки механизма доводчика

    Для этого имеются два «настроечных» винта. Каждый из них задает скорость движения полотна в определенном режиме. Чтобы понять принцип регулирования, необходимо уяснить следующее:

    • доводчик служит лишь для закрывания двери;
    • это производится в 2 этапа. На первом полотно движется с повышенной скоростью, на втором она значительно снижается, чтобы исключить резкий стук в момент прилегания створки к косяку.

    Винт 1 – задает скорость в диапазоне от угла 180º (полотно полностью распахнуто) до 150.

    Винт 2 – регулирует движение створки на последнем отрезке пути от 15 до 0 (ее доводка, то есть до полного прилегания полотна к дверному блоку).

    • Если полностью выкрутить любой из винтов, то из корпуса доводчика станет литься масло. Потому в процессе настройки прибора делать более одного поворота винта вокруг оси не рекомендуется. Механизм изначально настроен на работу по усредненным параметрам, и в ходе регулировки необходимо лишь произвести небольшую корректировку положения винтов. Как правило, они вращаются не более чем на ¾ в любую из сторон.
    • Иногда регулировкой второго винта не получается добиться мягкого прилегания створки. Здесь поможет рычаг, на тяге которого имеется резьба. Вкручивая/выкручивая «плечо», несложно определить оптимальное его положение, при котором останется лишь немного подкрутить регулировочный винт.

    Установка доводчика на дверь – это не только удобство пользования ею. Плавное, аккуратное закрывание значительно снижает нагрузку на петли, предотвращая тем самым их повышенный износ и перекос полотна. Такое устройство желательно монтировать не только на входе в жилище, но и в подсобных строениях на участке, а также и в доме, если межкомнатная дверь довольно массивная. Ну а как произвести установку и регулировку механизма, читатель уже знает.

    Как установить доводчик на пластиковую дверь своими руками

    В настоящее время доводчики для пластиковых дверей пользуются популярностью. Они нашли широкое применение на участках с большой проходимостью посетителей. Главная функция доводчика – плавное закрытие дверей и увеличение за счет этого, срока службы фурнитуры дверей.

    Плюс конструкции в том, что она обеспечивает бесшумное закрытие двери.

    Можно установить и обычную пружину, но это не обезопасит вас от удара по спине в момент ее закрытия, если вы вдруг потеряете бдительность.

    Монтаж доводчика не составляет особого труда. Основное требование – соблюдение рекомендаций производителя, правильно собрать конструкцию, соблюдая все этапы.

    Виды доводчиков и способы их установки

    Рассмотрим все виды дверных доводчиков:

    1. Стандартный доводчик. Характеризуется верхней установкой. Существует два метода такой установки. В первом – монтируем доводчик на дверную коробку, к полотну крепим рычаг. Во втором – доводчик крепим на полотно, рычаг к дверной коробке. Доводчик крепится по направлению открытия двери:
    • от себя – на коробку;
    • на себя – на дверное полотно.

    Третий вариант заключается в установке доводчика на дверное полотно, а рычаг монтируем специальной пластиной к коробке.

    1. Напольный доводчик. Используется для установки дверей, в которых петли не предусмотрены. Монтаж этого вида доводчика осуществляется в самом полу, в приготовленном заранее углублении. По такому же принципу производится крепеж верхней части двери. Сравниваем их по уровню, несовпадение сулит быструю поломку.
    2. Встраиваемые доводчики со скрытой установкой. Представлены петлями-доводчиками, монтируются по принципу обычных навесов, скрытые доводчики верхнего монтажа, нуждаются во врезке в дверное полотно. Это не составит особого труда, устанавливать механизм нужно в два паза: в верхней и нижней части дверной коробки. Важным моментом будет размер ширины зазора, между дверной коробкой и полотном.

    Прежде чем рассмотреть, как установить доводчик на пластиковую дверь, мы разобрались с их видами. Самым распространенным является верхний доводчик, его и будем разбирать в дальнейшем.

    Пошаговая инструкция установки доводчика на пластиковую дверь

    Обычно пластиковая дверь открывается на себя. Разобравшись в методике, можно не только монтировать доводчик, но и поставить подобное устройство на любую другую дверь, индивидуальным способом. Отличия в установке совсем незначительные. Распишем процесс установки поэтапно:

    1. Рассмотрим с комплектом приобретенного дверного доводчика. В составе идет доводчик, рычаг к нему, крепеж, шаблон, который служит помощником начинающему мастеру.
    2. Размещаем по схеме шаблон на закрытой двери, фиксируем с помощью скотча. Просверливаем отверстия по шаблону. Сняв его, приступаем к установке.
    3. Прикручиваем рычаг к коробке, используя саморезы, регулировать ничего не нужно.
    4. С помощью винта соединяем рычаг и доводчик. Нужно проследить, чтобы винты, которые регулируют доводчик, были расположены в одном направлении – в сторону дверных навесов.
    5. На следующем этапе выполняется регулировка тяги рычага доводчика. Это производится таким образом, чтобы отверстия на доводчике совпали с уровнем отверстий на двери, при закрытом положении двери он должен располагаться перпендикулярно к дверной коробке.
    6. Если все условия соблюдены, прикручиваем механизм и проверяем его работу. Если возникают какие-либо вопросы (туго открывающаяся дверь, сильно хлопает, когда закрывается), то проблемы устраняются путем проведения элементарных манипуляций.

    Выполнив правильно все пункты инструкции пошагово, вопрос «Как установить доводчик на пластиковую дверь своими руками?» отпадет сам по себе. Только если с приобретенным комплектом не будет шаблона, следует выполнять монтаж, придерживаясь чертежа, который прилагается к паспорту устройства, все размеры прилагаются.

    Выполняем регулировку доводчика своими руками

    Установив доводчик, нужно освоить азы регулировки устройства. При установке конструкции нельзя обойти стороной два винта, регулирующие работу устройства:

    • первый предназначен для регулировки общей скорости дверей, при их закрывании;
    • второй – направлен на плотность прилегания двери к коробке.

    Во избежание большого удара двери о коробку, следует подкрутить второй винт. Это производится плавными движениями, через каждые пару оборотов, необходимо проверять степень готовности. Замедляем движение двери, путем подкрутки винта по часовой стрелке, ускоряем – против часовой стрелки. Закрывание отлаживаем по такой же схеме.

    Отдельные виды доводчиков содержат большое количество винтов для регулировки. Это бывает в тех случаях, когда имеют место дополнительные функции. Их бывает всего четыре: два дополнительных винта выполняют регулировку тормоза при открывании, ограничивает слишком резкое открытие дверей, фиксация двери в открытом виде, открывая на уровне определенного угла, дверь не закрывается, что очень удобно в нужном случае.

    Когда все регулировки закончены, режим работы отлажен, можно пользоваться удачно установленным механизмом доводчика.

    В дальнейшем необходимо просматривать исправность механизма и осуществлять периодически смазку элементов шарниров для бесперебойной работы устройства.

    Основные способы монтажа доводчика, варианты правильной установки на пластиковую и металлическую дверь

    В наше время установка доводчика на дверь, прежде всего входную, становится необходимостью, ведь он экономит тепло в доме, снижает уровень шума, оберегает людей и стены от ударов. Проще обратиться к услугам специалиста, но если есть необходимые инструменты и небольшой опыт монтажных работ, установить такое устройство нетрудно и своими руками. Важно тщательно подготовиться, изучить инструкцию, разобраться с конструктивными особенностями и аккуратно установить и отрегулировать механизм.

    В продаже имеется большое число моделей, различающихся по месту установки, механизму, мощности и другим параметрам. Наиболее популярны недорогие реечные устройства, которые крепятся на верхней части двери и возвращают ее в исходное положение с помощью рычагов. Кроме традиционных, торчащих из стены рычагов, имеются эстетичные, менее подверженные вандализму, но и более дорогие системы с параллельной или скользящей тягой.

    Мощность устройства должна соответствовать весу и размеру дверного полотна. Доводчики делятся на 7 классов. Механизмы 1-го класса устанавливаются на двери шириной до 750 мм и массой до 20 кг. Самые мощные устройства 7-го класса рассчитаны на полотно шириной до 1600 мм и массой до 160 кг. На более широкое или более тяжелое полотно ставят два доводчика.

    Необходимо обратить внимание на условия эксплуатации. Все механизмы доводчиков основаны на комбинации наполненных маслом емкостей и пружины, которая аккумулирует энергию открывания. Устройство закрывает дверь, когда пружина распрямляется, постепенно выталкивая масло через небольшие отверстия.

    Если устройство установлено в неотапливаемом помещении, при низких температурах масло загустевает и закрывание замедляется. Доводчик, не рассчитанный на эксплуатацию в таких условиях, может в этом случае выйти из строя. В то же время есть устройства, у которых при низких температурах автоматически расширяются отверстия, восстанавливая нормальную скорость закрывания.

    У многих доводчиков предусмотрены дополнительные опции, например торможение открытия, фиксация в положении «открыто», задержка на некоторое время перед началом закрывания и другие.

    Более сложные и совершенные кулачковые механизмы могут крепиться в разных местах. Иногда их уже на заводе встраивают в полотно. Возможна также установка под порогом или внутри дверной коробки. Но такие работы более сложны и выполняются специалистами.

    Установка доводчика на дверь: способы и виды монтажа

    Готовясь к установке доводчика на дверь своими руками, проведите тщательную ревизию состояния дверной коробки, петель, запорных механизмов. Дверное полотно не должно качаться, упираться в косяк, язычок защелки должен срабатывать без излишнего усилия. Качественная регулировка упростит установку и обеспечит надежную и продолжительную безаварийную работу устройства.

    Схема установки доводчика зависит от конструкции механизма, дверной коробки и направления открывания. При открывании внутрь доводчик ставится на полотно, а рычаг крепится на коробку над ним. При открывании наружу устройство, наоборот, устанавливается на косяке, а рычаг — на полотне.

    Доводчик не следует использовать в качестве ограничителя открывания. Для этого применяют специальные приспособления в виде упоров, которые устанавливают на пол или на стену.

    Как установить

    Для правильной установки доводчика на дверь к устройству прилагаются шаблоны, на которых отмечены места крепления самого механизма и рычага. В зависимости от крепления двери (правое или левое) и других особенностей, если они предусмотрены моделью, выберите соответствующий шаблон. Его следует приложить к полотну, развернув в соответствии с выбранным способом установки, и закрепить скотчем. Учтите, что винты регулировки, расположенные в торцевой части механизма, всегда должны быть повернуты в сторону петель.

    Места крепления шурупов (4 для самого доводчика и 2 для кронштейна рычага) отмечаются по шаблону. Затем сверлом, диаметр которого указан в инструкции, просверливают отверстия под доводчик и кронштейн. После этого устанавливают механизм и рычаги. Жесткое колено рычага крепится к механизму на шлиц и затягивается гайкой. Чтобы она не раскручивалась в процессе эксплуатации, применяют стопорящую жидкость. В домашних условиях используют масляную краску.

    Кронштейн с регулируемым коленом устанавливается отдельно. Длина этого колена изменяется заворачиванием винтовой части. После предварительной регулировки оба колена соединяются.

    Варианты правильного монтажа

    Иногда установить доводчик на дверь можно разными способами. Например, треугольник, образуемый полотном и двумя коленами рычажной системы, влияет на силу прижимания к коробке. Чтобы закрывание двери происходило плавно, регулируемую часть укорачивают так, чтобы она составляла прямой угол с полотном. Для увеличения силы закрывания регулируемый рычаг удлиняют, в этом случае прямой угол образуется жестким коленом.

    При установке механизма на деревянную дверь может потребоваться применение монтажных планок или уголков, не входящих в комплект, но выпускаемых для всех моделей. Если коробка глубокая, а открывание происходит наружу, устройство крепится на монтажный уголок, установленный на косяке таким образом, чтобы обе части механизма располагались на одном уровне относительно дверного полотна.

    Если на коробке нет плоского участка для фиксации кронштейна или доводчика, их устанавливают на предварительно закрепленную монтажную планку. При установке механизма на дверь планка также позволит вынести его за край полотна в том случае, когда иное крепление невозможно, неудобно или неэстетично.

    На пластиковую дверь

    Установка дверного доводчика на пластик производится таким же образом. Отличие состоит в меньшем весе полотна. Возможно, придется искать компромисс между классами мощности доводчика, соответствующими размеру и массе. Принято считать, что следует выбирать наибольший из двух классов, однако излишне мощный доводчик способен разрушить пластик.

    Если установка доводчика на пластиковую дверь выполнена правильно и аккуратно, он будет способствовать продлению ее эксплуатации.

    На металлическую

    При установке доводчика на металлическую дверь класс мощности выбирают в соответствии с ее массой. Чтобы при подготовке отверстий сверло не уходило с требуемого места, его предварительно намечают кернером. В зависимости от толщины металла для крепления используют саморезы по металлу или винты. Во втором случае перед тем как поставить устройство, придется нарезать резьбу метчиком.

    Регулировка

    Последний и не менее важный этап установки — регулировка. С помощью двух регулировочных винтов устанавливаются скорости движения двери:

    • в начале закрывания;
    • на последнем этапе.

    Еще один винт позволяет увеличить усилие закрывания. Это важно сделать, если устройство устанавливается на входную дверь.

    Кроме того, модели могут иметь различные опции, для которых также предусматриваются соответствующие регулировки.

    Как установить доводчик на пластиковую дверь

    При пользовании дверьми мало кто задумывается над тем, как следует использовать их, чтобы сохранить её механизмы в целостности. Часто наблюдаем за тем, как двери хлопают от сквозняка или наоборот не закрываются.

    Добиться плавного движения двери при закрытии и при этом обеспечить плотный прижим можно с помощью уже всем известного устройства – дверного доводчика. А вот как выбрать необходимое устройство и установить его самостоятельно, попробуем разобраться.

    Назначение механизма

    Разберёмся более подробно, как устроен доводчик, и какую функцию он выполняет. Это устройство, которое обеспечивает постепенное плавное закрывание двери вплоть до полного её прижима. Это создаёт много удобств и приоритетов:

    • бесшумное движение полотна;
    • всегда плотное закрывание двери;
    • выполнение функции сохранения тепла в холодное время;
    • в отдельных случаях обеспечивает автоматизацию конструкции.

    В изделиях, которые были произведены недавно и являются усовершенствованными, предусмотрены функции проветривания и блокировки.

    Разделение на виды

    Существует множество типов устройств, различающихся по определённым характеристикам. Если разбираться с ними по принципу монтажа, то получаем:

    1. Устройства, которые накладываются на полотно двери (накладные). Обычно их размещают вверху и соединяют либо с коробкой, либо со стеной.
    2. Если изделие размещается в нижней части двери и соединяется с полом, то его называют напольным.
    3. Существуют и такие изделия, которые размещают внутри полотна или в напольном устройстве. Их не видно, поэтому называют скрытыми. Такой механизм установить самостоятельно почти невозможно.

    Также их различают по принципу работы:

    • рычажный. Это один из самых простых устройств. Состоит из пружины и гидравлической системы;
    • слайдовый. Работает за счёт возникновения силы трения, которая и уменьшает скорость закрывания полотна.

    По устройству внутреннего механизма подразделяют доводчики на кулачковые и зубчатые. Постепенное движение полотна обеспечивает механизм перового типа, поэтому приоритетно его устанавливают на слайдовые доводчики. Зубчатый более грубый по своему устройству, поэтому его устанавливают на тяжёлые металлические полотна.

    Как правильно выбрать

    Правильно рассчитайте нагрузку на доводчик

    Выбирая доводчик, необходимо учитывать множество факторов. Обязательно берём во внимание ширину полотна и его вес. В зависимости от этих показателей устанавливается его класс. В противном случае, механизм может не выдержать нагрузки и очень скоро придёт в негодность. Также следует твёрдо решить, какие функции необходимо обеспечить для правильной работы двери. Чем больше их будет, тем дороже обойдётся механизм.

    Ассортимент доводчиков на пластиковые двери довольно широк. Поэтому необходимо тщательно ознакомиться со всеми его характеристиками, и только потом сделать выбор.

    Способ монтажа доводчика

    Монтаж

    Установка доводчиков на пластиковую дверь – несложный процесс, но требующий некоторых знаний по принципу его установки, поскольку в зависимости от особенностей установки дверной конструкции выбирается способ монтажа механизма.

    В первую очередь обращаем внимание на то, какое открытие имеет дверное полотно: от себя или на себя.

    Накладные устройства являются универсальными, поэтому их можно устанавливать как с одной, так и с другой стороны.

    Итак, если конструкция открывается на себя, то механизм следует расположить со стороны размещения петель. При открывании от себя следует его установить на коробке, а к полотну прикрепляется рычаг.

    Инструкция монтажа классического доводчика

    Данная инструкция поможет определиться, как правильно установить доводчик на дверь:

    1. Для начала необходимо разметить места для крепежей, с помощью которых будет монтироваться коробка. Очень часто в комплекте есть шаблон разметки, который нужно приложить к дверному полотну и отметить необходимые точки.
    2. В отмеченных местах просверливаем отверстия.
    3. Монтируем коробку, используя шурупы.
    4. По такому же принципу монтируем рычаг на дверную коробку.
    5. Следующим этапом является соединение корпуса с рычагом. Этот процесс выполняется так, чтобы при закрытых дверях между этими полотном и рычагом образовался прямой угол.
    6. Далее приступают к регулировке установленного устройства. Производят его с помощью винтов, которые размещены в торце корпуса. С помощью такой регулировки устанавливают необходимую скорость закрывания двери и вариант прижима: с захлопыванием или без него, блокирование открытия и прочее.

    После монтажа доводчика его можно замаскировать. Для этого в продаже имеются специальные накладки.

    Монтаж напольного механизма

    Напольные механизмы очень удобны

    Процесс монтажа доводчика на полу немного сложнее. Сам механизм устанавливается на полу и подсоединяется к нижней части дверного полотна.

    • очень часто напольный доводчик укомплектован только инструкцией, самим изделием и несколькими ключами. Все элементы фурнитуры и креплений комплектацией не предусмотрены. Поэтому приходиться приобретать недостающие элементы самостоятельно;
    • учитывать следует и то, что его толщина около 4 см, поэтому, чтобы не спотыкаться постоянно об него, необходимо устройство утапливать в пол. Это лучше всего предусмотреть во время строительства. В противном случае придётся выполнить ряд работ по подготовке ниши в полу для механизма;
    • для напольного доводчика на его нижнюю и верхнюю часть предусмотрена разного типа фурнитура. Для нижней части фурнитура монтируется в пол, а затем прикрепляется к устройству. Верхняя имеет две части, одна из которых присоединяется к коробке, а вторая к дверному полотну;
    • для беспрепятственного монтажа предусмотрен регулировочный болт. Работает он по такому принципу: вначале болт подкручивают, при этом штифт утапливается, а после установки полотна болт отпускают, и штифт соединяется с устройством на двери. Таким способом и происходит соединение нижней и верхней части.

    В основном доводчик такого типа устанавливается в офисных зданиях. Их можно применять для стеклянных, пластиковых и деревянных дверей. Обзор популярных напольных доводчиков смотрите в этом видео:

    Монтаж скрытого механизма

    Самый сложный процесс – это поставить скрытый доводчик. Он встраивается вовнутрь дверного полотна, поэтому требует дополнительных усилий и инструментов. Они нужны для устройства углубления в дверном полотне.

    Далее механизм устанавливают в подготовленную нишу, а вторую часть прикрепляют к коробке. Это достаточно трудоёмкий процесс, и многие предпочитают обращаться к специалистам. Подробнее о монтаже доводчика на дверь смотрите в этом полезном видео:

    Альтернативные способы установки

    Как установить доводчик, если приложенная инструкция к нему по каким-либо причинам не подходит. Выходят из положения, используя следующие способы:

    1. Монтируя накладной доводчик, используют дополнительный уголок, который прикрепляют к коробке, а уже к нему монтируют рычаг. Можно и наоборот, к уголку присоединяют коробку механизма, а рычаг прикрепляют к дверному полотну.
    2. Использование специальной пластины для монтажа. Применение её имеет три вариации:
    3. Пластину крепят к верхнему торцу двери так, чтобы некоторая её часть выступала. К ней прикрепляют коробку доводчика, а рычаг прикрепляют к коробке.
    4. Пластину монтируют вместе с механизмом к коробке, а рычаг к двери.
    5. Коробку крепят к двери. Пластиной увеличивают ширину откоса, а затем к нему крепят рычаг.

    Как видим, способов установки дверного доводчика существует множество. Вам остаётся только правильно подобрать устройство и установить его тем способом, который оптимально подходит с учётом монтажа дверной коробки и самой двери.

    Как правильно установить доводчик на пластиковую дверь

    Как установить доводчик на пластиковую дверь

    При пользовании дверьми мало кто задумывается над тем, как следует использовать их, чтобы сохранить её механизмы в целостности. Часто наблюдаем за тем, как двери хлопают от сквозняка или наоборот не закрываются.

    Добиться плавного движения двери при закрытии и при этом обеспечить плотный прижим можно с помощью уже всем известного устройства – дверного доводчика. А вот как выбрать необходимое устройство и установить его самостоятельно, попробуем разобраться.

    Назначение механизма

    Разберёмся более подробно, как устроен доводчик, и какую функцию он выполняет. Это устройство, которое обеспечивает постепенное плавное закрывание двери вплоть до полного её прижима. Это создаёт много удобств и приоритетов:

    • бесшумное движение полотна;
    • всегда плотное закрывание двери;
    • выполнение функции сохранения тепла в холодное время;
    • в отдельных случаях обеспечивает автоматизацию конструкции.

    В изделиях, которые были произведены недавно и являются усовершенствованными, предусмотрены функции проветривания и блокировки.

    Разделение на виды

    Существует множество типов устройств, различающихся по определённым характеристикам. Если разбираться с ними по принципу монтажа, то получаем:

    1. Устройства, которые накладываются на полотно двери (накладные). Обычно их размещают вверху и соединяют либо с коробкой, либо со стеной.
    2. Если изделие размещается в нижней части двери и соединяется с полом, то его называют напольным.
    3. Существуют и такие изделия, которые размещают внутри полотна или в напольном устройстве. Их не видно, поэтому называют скрытыми. Такой механизм установить самостоятельно почти невозможно.

    Также их различают по принципу работы:

    • рычажный. Это один из самых простых устройств. Состоит из пружины и гидравлической системы;
    • слайдовый. Работает за счёт возникновения силы трения, которая и уменьшает скорость закрывания полотна.

    По устройству внутреннего механизма подразделяют доводчики на кулачковые и зубчатые. Постепенное движение полотна обеспечивает механизм перового типа, поэтому приоритетно его устанавливают на слайдовые доводчики. Зубчатый более грубый по своему устройству, поэтому его устанавливают на тяжёлые металлические полотна.

    Как правильно выбрать

    Правильно рассчитайте нагрузку на доводчик

    Выбирая доводчик, необходимо учитывать множество факторов. Обязательно берём во внимание ширину полотна и его вес. В зависимости от этих показателей устанавливается его класс. В противном случае, механизм может не выдержать нагрузки и очень скоро придёт в негодность. Также следует твёрдо решить, какие функции необходимо обеспечить для правильной работы двери. Чем больше их будет, тем дороже обойдётся механизм.

    Ассортимент доводчиков на пластиковые двери довольно широк. Поэтому необходимо тщательно ознакомиться со всеми его характеристиками, и только потом сделать выбор.

    Способ монтажа доводчика

    Монтаж

    Установка доводчиков на пластиковую дверь – несложный процесс, но требующий некоторых знаний по принципу его установки, поскольку в зависимости от особенностей установки дверной конструкции выбирается способ монтажа механизма.

    В первую очередь обращаем внимание на то, какое открытие имеет дверное полотно: от себя или на себя.

    Накладные устройства являются универсальными, поэтому их можно устанавливать как с одной, так и с другой стороны.

    Итак, если конструкция открывается на себя, то механизм следует расположить со стороны размещения петель. При открывании от себя следует его установить на коробке, а к полотну прикрепляется рычаг.

    Инструкция монтажа классического доводчика

    Данная инструкция поможет определиться, как правильно установить доводчик на дверь:

    1. Для начала необходимо разметить места для крепежей, с помощью которых будет монтироваться коробка. Очень часто в комплекте есть шаблон разметки, который нужно приложить к дверному полотну и отметить необходимые точки.
    2. В отмеченных местах просверливаем отверстия.
    3. Монтируем коробку, используя шурупы.
    4. По такому же принципу монтируем рычаг на дверную коробку.
    5. Следующим этапом является соединение корпуса с рычагом. Этот процесс выполняется так, чтобы при закрытых дверях между этими полотном и рычагом образовался прямой угол.
    6. Далее приступают к регулировке установленного устройства. Производят его с помощью винтов, которые размещены в торце корпуса. С помощью такой регулировки устанавливают необходимую скорость закрывания двери и вариант прижима: с захлопыванием или без него, блокирование открытия и прочее.

    После монтажа доводчика его можно замаскировать. Для этого в продаже имеются специальные накладки.

    Монтаж напольного механизма

    Напольные механизмы очень удобны

    Процесс монтажа доводчика на полу немного сложнее. Сам механизм устанавливается на полу и подсоединяется к нижней части дверного полотна.

    • очень часто напольный доводчик укомплектован только инструкцией, самим изделием и несколькими ключами. Все элементы фурнитуры и креплений комплектацией не предусмотрены. Поэтому приходиться приобретать недостающие элементы самостоятельно;
    • учитывать следует и то, что его толщина около 4 см, поэтому, чтобы не спотыкаться постоянно об него, необходимо устройство утапливать в пол. Это лучше всего предусмотреть во время строительства. В противном случае придётся выполнить ряд работ по подготовке ниши в полу для механизма;
    • для напольного доводчика на его нижнюю и верхнюю часть предусмотрена разного типа фурнитура. Для нижней части фурнитура монтируется в пол, а затем прикрепляется к устройству. Верхняя имеет две части, одна из которых присоединяется к коробке, а вторая к дверному полотну;
    • для беспрепятственного монтажа предусмотрен регулировочный болт. Работает он по такому принципу: вначале болт подкручивают, при этом штифт утапливается, а после установки полотна болт отпускают, и штифт соединяется с устройством на двери. Таким способом и происходит соединение нижней и верхней части.

    В основном доводчик такого типа устанавливается в офисных зданиях. Их можно применять для стеклянных, пластиковых и деревянных дверей. Обзор популярных напольных доводчиков смотрите в этом видео:

    Монтаж скрытого механизма

    Самый сложный процесс – это поставить скрытый доводчик. Он встраивается вовнутрь дверного полотна, поэтому требует дополнительных усилий и инструментов. Они нужны для устройства углубления в дверном полотне.

    Далее механизм устанавливают в подготовленную нишу, а вторую часть прикрепляют к коробке. Это достаточно трудоёмкий процесс, и многие предпочитают обращаться к специалистам. Подробнее о монтаже доводчика на дверь смотрите в этом полезном видео:

    Альтернативные способы установки

    Как установить доводчик, если приложенная инструкция к нему по каким-либо причинам не подходит. Выходят из положения, используя следующие способы:

    1. Монтируя накладной доводчик, используют дополнительный уголок, который прикрепляют к коробке, а уже к нему монтируют рычаг. Можно и наоборот, к уголку присоединяют коробку механизма, а рычаг прикрепляют к дверному полотну.
    2. Использование специальной пластины для монтажа. Применение её имеет три вариации:
    3. Пластину крепят к верхнему торцу двери так, чтобы некоторая её часть выступала. К ней прикрепляют коробку доводчика, а рычаг прикрепляют к коробке.
    4. Пластину монтируют вместе с механизмом к коробке, а рычаг к двери.
    5. Коробку крепят к двери. Пластиной увеличивают ширину откоса, а затем к нему крепят рычаг.

    Как видим, способов установки дверного доводчика существует множество. Вам остаётся только правильно подобрать устройство и установить его тем способом, который оптимально подходит с учётом монтажа дверной коробки и самой двери.

    Пошаговый план установки доводчика на любую дверь

    Перед тем, как установить доводчик на дверь, пользователь должен изучить особенности его конструкции, проверить комплект и составить для себя примерный план действий. В инструкции по установке описываются все необходимые шаги, приводится перечень инструментов, которые понадобятся.

    p, blockquote 1,0,0,0,0 —>

    Но есть несколько нюансов в каждом этапе монтажа доводчика, которые требуют отдельного объяснения. Так, самостоятельный монтаж скрытого доводчика – не лучшее занятие для того, кто впервые занимается подобным делом. В этой ситуации лучше воспользоваться советом профессионала или попросить того, у кого есть опыт, помочь с определением разметки и других тонкостей монтажа.

    p, blockquote 2,0,0,0,0 —>

    p, blockquote 3,0,0,0,0 —>

    Порядок установки доводчика на дверь

    В домашних условиях для установки на межкомнатные двери чаще всего используют доводчики реечного типа с рычажным механизмом – своеобразным «коленом», которое заметно. Чуть реже используются устройства со слайдерной тягой. Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля. Критических отличий в общем плане установки доводчика своими руками нет.

    p, blockquote 4,0,0,0,0 —>

    Первый этап: определение схемы установки

    Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:

    p, blockquote 5,0,0,0,0 —>

    1. Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
    2. Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.

    Следует учесть, что болты регулировки оборудования будут располагаться по направлению в сторону петель (на графической инструкции найдите обозначение буквами или цифрами).

    p, blockquote 6,0,0,0,0 —>

    p, blockquote 7,0,1,0,0 —>

    Второй этап: применение шаблона

    В комплекте с доводчиками идет обязательная схема установки, выполненная в масштабе 1 к 1. С его помощью монтаж устройства заметно облегчается, требуя лишь точных движений и определенных инструментов. На схему нанесена разметка крепления рычага и корпуса.

    p, blockquote 8,0,0,0,0 —>

    Помните! Шаблон всегда предполагает все варианты монтажа конструкции – на левую или правую дверь, внутреннее или наружное открытие.

    На шаблоне также учитывается, для каких классов дверей предназначен доводчик, отчего может меняться место крепления (при покупке оборудования класс En выбирают согласно весу и размеру полотна). Под каждый тип нанесения на схеме нанесены линии разных цветов или типов (сплошная, пунктир).

    p, blockquote 10,0,0,0,0 —>

    Третий этап: пошаговая установка

    Перед началом установки доводчика шаблон из комплекта аккуратно и очень точно закрепляют на дверном полотне, следуя инструкции (по линиям). Для этого используют тоненький скотч. Затем кернером отмечают центры отверстий для сверления. Далее приступают к установке:

    p, blockquote 11,0,0,0,0 —>

    1. Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
    2. Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
    3. Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
    4. Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери. Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
    5. Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
    6. Установку заканчивают соединением обеих частей колена с помощью шарнира.

    В комплект установки доводчика входят все необходимые крепежные элементы для монтажа на деревянные, пластиковые и металлические двери (если применение механизма подходит для этих классов полотен). Так саморезы для древесины внешне будут отличаться от крепежных элементов для металла.

    p, blockquote 12,0,0,0,0 —>

    p, blockquote 13,0,0,0,0 —>

    Нюансы нестандартной установки

    Иногда требуется использование альтернативной схемы установки доводчика для межкомнатных дверей или тяжелых входных полотен. В процессе используются монтажные пластинки и уголки. В некоторых моделях они есть в комплекте, для других нужно покупать отдельно:

    p, blockquote 14,0,0,0,0 —>

    • Если дверной проем оказывается слишком глубоким и не позволяет установить рычажный кронштейн на раме, то применяют монтажный уголок.
    • Иногда возможна противоположная ситуация, и уголок используют для установки вместе с корпусом оборудования.
    • Особенности конструкции двери не всегда позволяют установить корпус доводчика (узорная резьба или высокое стекло), в этом случае используют монтажную пластину, на которую ставят корпус оборудования.
    • Если дверь выступает за раму или место над полотном не позволяет прикрепить рычаг доводчика, то для выравнивания положения корпуса и крепления используют монтажную пластину.

    Выбор пластины или уголка будет зависеть от конструкции полотна, размера доводчика. Определиться с ним поможет консультант магазина.

    p, blockquote 15,1,0,0,0 —>

    p, blockquote 16,0,0,0,0 —>

    Особенности установки скрытых доводчиков

    Скрытые механизмы бывают напольными, верхними и представленными в виде доводчиков-петель. Первый тип используется для установки вместе со стеклянными конструкциями, реже – с пластиковыми и деревянными. Его монтаж происходит в процессе установки дверей. Верхние скрытые механизмы требуют особой точности в работе и предельной аккуратности. Перед их установкой в полотне нужно сделать специальное отверстие, в которое будет установлен корпус доводящего механизма.

    p, blockquote 17,0,0,0,0 —>

    Общие принципы монтажа таких конструкций похожи на установку доводчика рычажного типа своими руками. Однако не все межкомнатные конструкции предполагают подобный вариант из-за слишком тонкого полотна. А металлические двери, наоборот, оказываются слишком тяжелыми для подобного оборудования, и применение механизмов с внешним рычагом становится лучшим решением.

    p, blockquote 18,0,0,0,0 —>

    Дверные петли с доводчиком

    Петли с интегрированным доводчиком относятся к скрытым механизмам и предназначены для легких конструкций. Идеально подходят для межкомнатных дверей, абсолютно незаметны и просты в установке. Достаточно воспользоваться схемой монтажа обычных скрытых или накладных дверных петель.

    p, blockquote 19,0,0,0,0 —>

    Помните! Внешне петля с доводчиком мало чем отличается от стандартной фурнитуры. У нее лишь немного увеличен цилиндр корпуса.

    Устанавливать петли-доводчики не рекомендуется на массивные деревянные, пластиковые и металлические двери. Хрупкость их конструкции будет работать на износ, что приведет к быстрой поломке. Сила тяги таких изделий подходит лишь для самых легких полотен.

    p, blockquote 21,0,0,0,0 —>

    Самое сложное в процессе установки скрытого доводчика-петли – это определение правильной оси. Подобная конструкция устанавливается с небольшим нарушением вертикального положения. Если у монтажника слишком мало навыков работы с подобными механизмами, то лучше воспользоваться услугами профессионала.

    p, blockquote 22,0,0,1,0 —>

    p, blockquote 23,0,0,0,0 —>

    Регулировка доводчиков после установки

    Правильно установить доводчик для входных или межкомнатных дверей невозможно без финального этапа – регулировки и последней настройки. Первичный монтаж не всегда позволяет добиться правильной работы оборудования, что приводит к поломкам. Также механизмы нуждаются в периодической регулировке, которая происходит во время смены времен года.

    p, blockquote 24,0,0,0,0 —>

    Первое, на что обращают внимание, — это скорость движения двери:

    p, blockquote 25,0,0,0,0 —>

    • Если полотно слишком медленно открывается, то регулируют пружину доводчика.
    • За ее сжатие отвечает специальная гайка, отмеченная в инструкции особой буквой или цифрой.
    • Головку клапана поворачивают, следуя инструкции, по часовой или против часовой стрелки, но не больше 2 оборотов в одну сторону.

    Обычно в доводчиках есть 2 клапана регулировки. В редких моделях встречается третий клапан. Если первый отвечает за регулировку скорости, то второй используется для плотного закрывания двери – дохлопа. Третий клапан отвечает за ход конструкции полотна при углах в 90 или 80 градусов.

    p, blockquote 26,0,0,0,0 —>

    p, blockquote 27,0,0,0,0 —>

    Функция hold-open дает возможность фиксировать дверь в открытом положении под заданным углом (обычно в 90 градусов). Однако ею оснащаются не все доводчики. При необходимости опцию можно купить вместе с механизмом или установить потом при необходимости.

    p, blockquote 28,0,0,0,0 —>

    В процессе использования многие доводчики нуждаются в замене масла, так как оно может утрачивать свою вязкость в ходе эксплуатации и воздействия перепадов температур.

    Замену масла рекомендуют проводить не реже 2 раз в год – летом и зимой. То же относится к движущимся элементам, смазку которых проводят специальным маслом.

    Установка и регулировка дверного доводчика: основные правила и этапы монтажа

    Традиционно использовавшиеся для обеспечения «автоматического» закрытия дверей пружины, резинки, противовесы и иные приспособления – это уже в прошлом. Сейчас в продаже есть недорогие механизмы, которые в комплексе решают все эти задачи. Если знать, как грамотно установить на дверь доводчик, не придется оплачивать чьи-то услуги. Тем более что методика его крепления и регулировки несложная.

    Общая информация

    Дверные доводчики выпускаются в разных исполнениях. Технология их крепления и способ регулирования имеют некоторые особенности. Как различаются изделия?

    По специфике монтажа

    • Скрытые устройства. Корпус механизма помещается в коробе или створке двери. Установка доводчиков этого типа требует профессионального подхода (практический опыт, специальный инструмент). Монтируются лишь на дверях, полотна которых имеют толщину не менее 40 мм.
    • Напольные модели. Их установка производится в процессе обустройства полов, так как «тело» прибора помещается под настилом. В частном секторе изделия этой группы используются крайне редко.
    • Накладные. Наиболее распространенные в быту варианты. Установить такой дверной доводчик своими руками достаточно просто. Даже при отсутствии опыта понадобится не более получаса.

    По типу механизма

    • Реечная передача + гидравлика. «Рабочий» элемент в доводчиках этой группы – пружина.
    • Кулачковые модели. Такие изделия устанавливаются в жилищах намного реже.

    По силе тяги

    Данную характеристику называют по-разному – закрывающее усилие, размер доводчика, класс по EN . При выборе механизма определяющими являются параметры дверного полотна: его вес (кг) и ширина (мм). Это учитывается при определении варианта установки прибора.

    Порядок монтажа

    В жилых строениях (квартирах) в основном монтируются доводчики реечного типа, с гидравликой. На примере прибора этой группы и будет рассмотрен рекомендуемый порядок действий мастера. Поняв специфику работы, несложно разобраться с нюансами крепления изделий других типов.

    Установка доводчика на пластиковую дверь абсолютно идентична порядку его монтажа на деревянные и металлические аналоги.

    Выбирается схема

    Если дверь распахивается наружу, то на полотне фиксируется рычаг; соответственно, корпус – на косяке. При открывании вовнутрь все ровно наоборот. Но в любом случае доводчик ставится так, чтобы винты регулировки находились со стороны дверных петель. Это облегчит процесс «настройки» положения полотна и дальнейшую его корректировку. А этим заниматься придется, так как постепенно появится его «проседание». Разобраться несложно, тем более что к изделию всегда прилагается инструкция, в которой есть типовые схемы установки доводчика двери.

    Производится разметка

    И здесь задача мастера значительно упрощается. Изделия комплектуются специальными установочными шаблонами. Они выполнены в масштабе 1:1 и универсальны, так как учитывают различные способы открывания дверей и навеса полотен. Остается лишь приложить трафарет доводчика по месту и наметить точки сверления каналов для установки крепежных деталей.

    Фиксация составных частей прибора

    После разметки закрепить рычаг и корпус механизма на основе метизом (идет в комплекте с изделием), а потом соединить половинки тяги сможет каждый.

    • Установка доводчика на металлическую дверь имеет одну особенность. Необходимо использовать в процессе сверления тонких полотен так называемые «бонки». Эти приспособления представляют собою втулки с резьбой. Дело в том, что работа обычным сверлом может вызвать деформацию металла, и исправить этот дефект (выпрямить вмятину) самостоятельно не получится.
    • При определении положения рычага следует ориентироваться на его базовое плечо. Оно должно располагаться перпендикулярно полотну двери. Если угол менее 90º, то усиливается «дохлоп» створки.

    Установка доводчика двери своими руками требует предельного внимания и аккуратности. Малейшие промахи нередко оборачиваются неплотным прилеганием полотна к косяку и сквозняками в помещении. Или наоборот, медленным закрыванием створки и повышением теплопотерь. Надеяться, что все устранится лишь регулировкой доводчика двери, не стоит – такое не всегда возможно.

    Именно по этой причине этап монтажа прибора – самая ответственная часть работы. Тем более что от этого зависит и срок эксплуатации навесов. Если механизм установлен неправильно, то уже в ближайшей перспективе перекос полотна неизбежен, со всеми вытекающими.

    Определить, насколько правильно произведена установка дверного доводчика, можно по следующим признакам:

    • плавность открывания/закрывания створки, без рывков и дополнительных усилий со стороны пользователя;
    • отсутствие посторонних звуков (шума, скрипа, скрежета и так далее).

    Порядок регулировки механизма доводчика

    Для этого имеются два «настроечных» винта. Каждый из них задает скорость движения полотна в определенном режиме. Чтобы понять принцип регулирования, необходимо уяснить следующее:

    • доводчик служит лишь для закрывания двери;
    • это производится в 2 этапа. На первом полотно движется с повышенной скоростью, на втором она значительно снижается, чтобы исключить резкий стук в момент прилегания створки к косяку.

    Винт 1 – задает скорость в диапазоне от угла 180º (полотно полностью распахнуто) до 150.

    Винт 2 – регулирует движение створки на последнем отрезке пути от 15 до 0 (ее доводка, то есть до полного прилегания полотна к дверному блоку).

    • Если полностью выкрутить любой из винтов, то из корпуса доводчика станет литься масло. Потому в процессе настройки прибора делать более одного поворота винта вокруг оси не рекомендуется. Механизм изначально настроен на работу по усредненным параметрам, и в ходе регулировки необходимо лишь произвести небольшую корректировку положения винтов. Как правило, они вращаются не более чем на ¾ в любую из сторон.
    • Иногда регулировкой второго винта не получается добиться мягкого прилегания створки. Здесь поможет рычаг, на тяге которого имеется резьба. Вкручивая/выкручивая «плечо», несложно определить оптимальное его положение, при котором останется лишь немного подкрутить регулировочный винт.

    Установка доводчика на дверь – это не только удобство пользования ею. Плавное, аккуратное закрывание значительно снижает нагрузку на петли, предотвращая тем самым их повышенный износ и перекос полотна. Такое устройство желательно монтировать не только на входе в жилище, но и в подсобных строениях на участке, а также и в доме, если межкомнатная дверь довольно массивная. Ну а как произвести установку и регулировку механизма, читатель уже знает.

    Как установить доводчик на пластиковую дверь своими руками

    В настоящее время доводчики для пластиковых дверей пользуются популярностью. Они нашли широкое применение на участках с большой проходимостью посетителей. Главная функция доводчика – плавное закрытие дверей и увеличение за счет этого, срока службы фурнитуры дверей.

    Плюс конструкции в том, что она обеспечивает бесшумное закрытие двери.

    Можно установить и обычную пружину, но это не обезопасит вас от удара по спине в момент ее закрытия, если вы вдруг потеряете бдительность.

    Монтаж доводчика не составляет особого труда. Основное требование – соблюдение рекомендаций производителя, правильно собрать конструкцию, соблюдая все этапы.

    Виды доводчиков и способы их установки

    Рассмотрим все виды дверных доводчиков:

    1. Стандартный доводчик. Характеризуется верхней установкой. Существует два метода такой установки. В первом – монтируем доводчик на дверную коробку, к полотну крепим рычаг. Во втором – доводчик крепим на полотно, рычаг к дверной коробке. Доводчик крепится по направлению открытия двери:
    • от себя – на коробку;
    • на себя – на дверное полотно.

    Третий вариант заключается в установке доводчика на дверное полотно, а рычаг монтируем специальной пластиной к коробке.

    1. Напольный доводчик. Используется для установки дверей, в которых петли не предусмотрены. Монтаж этого вида доводчика осуществляется в самом полу, в приготовленном заранее углублении. По такому же принципу производится крепеж верхней части двери. Сравниваем их по уровню, несовпадение сулит быструю поломку.
    2. Встраиваемые доводчики со скрытой установкой. Представлены петлями-доводчиками, монтируются по принципу обычных навесов, скрытые доводчики верхнего монтажа, нуждаются во врезке в дверное полотно. Это не составит особого труда, устанавливать механизм нужно в два паза: в верхней и нижней части дверной коробки. Важным моментом будет размер ширины зазора, между дверной коробкой и полотном.

    Прежде чем рассмотреть, как установить доводчик на пластиковую дверь, мы разобрались с их видами. Самым распространенным является верхний доводчик, его и будем разбирать в дальнейшем.

    Пошаговая инструкция установки доводчика на пластиковую дверь

    Обычно пластиковая дверь открывается на себя. Разобравшись в методике, можно не только монтировать доводчик, но и поставить подобное устройство на любую другую дверь, индивидуальным способом. Отличия в установке совсем незначительные. Распишем процесс установки поэтапно:

    1. Рассмотрим с комплектом приобретенного дверного доводчика. В составе идет доводчик, рычаг к нему, крепеж, шаблон, который служит помощником начинающему мастеру.
    2. Размещаем по схеме шаблон на закрытой двери, фиксируем с помощью скотча. Просверливаем отверстия по шаблону. Сняв его, приступаем к установке.
    3. Прикручиваем рычаг к коробке, используя саморезы, регулировать ничего не нужно.
    4. С помощью винта соединяем рычаг и доводчик. Нужно проследить, чтобы винты, которые регулируют доводчик, были расположены в одном направлении – в сторону дверных навесов.
    5. На следующем этапе выполняется регулировка тяги рычага доводчика. Это производится таким образом, чтобы отверстия на доводчике совпали с уровнем отверстий на двери, при закрытом положении двери он должен располагаться перпендикулярно к дверной коробке.
    6. Если все условия соблюдены, прикручиваем механизм и проверяем его работу. Если возникают какие-либо вопросы (туго открывающаяся дверь, сильно хлопает, когда закрывается), то проблемы устраняются путем проведения элементарных манипуляций.

    Выполнив правильно все пункты инструкции пошагово, вопрос «Как установить доводчик на пластиковую дверь своими руками?» отпадет сам по себе. Только если с приобретенным комплектом не будет шаблона, следует выполнять монтаж, придерживаясь чертежа, который прилагается к паспорту устройства, все размеры прилагаются.

    Выполняем регулировку доводчика своими руками

    Установив доводчик, нужно освоить азы регулировки устройства. При установке конструкции нельзя обойти стороной два винта, регулирующие работу устройства:

    • первый предназначен для регулировки общей скорости дверей, при их закрывании;
    • второй – направлен на плотность прилегания двери к коробке.

    Во избежание большого удара двери о коробку, следует подкрутить второй винт. Это производится плавными движениями, через каждые пару оборотов, необходимо проверять степень готовности. Замедляем движение двери, путем подкрутки винта по часовой стрелке, ускоряем – против часовой стрелки. Закрывание отлаживаем по такой же схеме.

    Отдельные виды доводчиков содержат большое количество винтов для регулировки. Это бывает в тех случаях, когда имеют место дополнительные функции. Их бывает всего четыре: два дополнительных винта выполняют регулировку тормоза при открывании, ограничивает слишком резкое открытие дверей, фиксация двери в открытом виде, открывая на уровне определенного угла, дверь не закрывается, что очень удобно в нужном случае.

    Когда все регулировки закончены, режим работы отлажен, можно пользоваться удачно установленным механизмом доводчика.

    В дальнейшем необходимо просматривать исправность механизма и осуществлять периодически смазку элементов шарниров для бесперебойной работы устройства.

    Установка доводчика уличной двери своими руками

    Иллюстрация Описание

    Разъединение механизма

    Разъединение механизма

    В первую очередь нужно рассоединить шток, чтобы было проще снимать остальные элементы, и дверь не стремилась закрыться в процессе работы.

    Чаще всего надо выкрутить всего одну гайку.

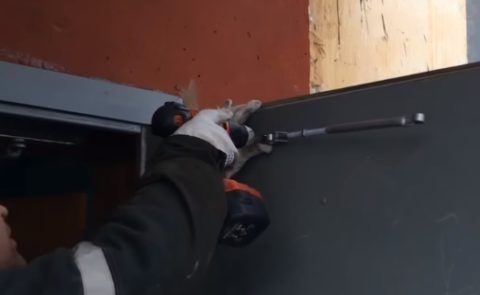

    Снятие старых элементов

    Снятие старых элементов

    Затем следует снять все узлы старой конструкции, они нам не понадобятся. Для этого откручивается шток от дверного полотна и корпус доводчика от монтажной пластины на коробке.

    Совет! Если гайки заржавели, предварительно обработайте их WD-40 и оставьте на 5-10 минут.

    Пластина от гидравлического доводчика

    Пластина от гидравлического доводчика

    Пластину, которая служила креплением для корпуса гидравлического блока, мы убирать не будем. К ней можно быстро и надежно приварить новый кронштейн, что существенно упростит рабочий процесс.

    Разметка под кронштейн

    Разметка под кронштейн

    Производятся измерения, и помечается место расположения кронштейна. Обычно он располагается со смещением в 100 мм от середины дверной петли, но могут быть и другие варианты.

    В комплекте поставки есть инструкция, в которой все данные указаны — руководствуйтесь рекомендациями производителя, чтобы получить наилучший результат.

    Сварочные работы

    Сварочные работы

    Кронштейн пневматического доводчика приваривается по ранее сделанным меткам.

    Нужно хорошо прикрепить элементы по всей длине их соединения, чтобы конструкция выдерживала большие нагрузки, так как двери в подъезде открываются и закрываются довольно часто.

    Проверка на прочность

    Проверка на прочность

    После сваривания стоит проверить, хорошо ли держится кронштейн. На него нужно нажать рукой, чтобы убедиться, что все прочно, и сварка прошла успешно.

    Важно! Если у вас не стоял старый доводчик, и нет пластины, то можно прикрепить кронштейн к проему с помощью анкеров или же закрепить его на коробке с использованием саморезов по металлу толщиной не менее 4 мм.

    Фиксация доводчика

    Фиксация доводчика

    В проушины кронштейна вставляется палец, в котором есть отверстие с резьбой. В него вкручивается наш пневматический цилиндр.

    Просто крутите его вокруг своей оси до упора — все очень просто, никакой специальный инструмент не требуется.

    Разметочные работы

    Разметочные работы

    На внешнюю проушину элемента одевается пластина, которую следует закрепить на полотне. Дверь закрывается, на ней делаются метки в месте, где нужно закрепить пластину.

    Важно следить за тем, чтобы доводчик стоял ровно по уровню и не был запрокинут вверх или опущен вниз. Обведите две стороны пластинки — этого вполне достаточно.

    Разметка на двери

    Разметка на двери

    Примерно так должна выглядеть разметка, аккуратность не важна, главное, чтобы были четкие ориентиры для дальнейшей работы.

    Перед следующим этапом доводчик нужно снять, чтобы он не мешал нам при работе, и мы не повредили его.

    Приваривание пластины

    Приваривание пластины

    Пластина приставляется к дверному полотну, выставляется по разметке и приваривается по периметру. Тут все просто, главное — не сдвинуть элемент.

    Для этого лучше всего вначале прихватить его в нескольких местах, и, убедившись, что все ровно, проварить по всему периметру.

    Подкрашивание двери

    Подкрашивание двери

    После того как металл остынет, нужно аккуратно сбить молотком наплывы и окалину. Затем все открытые металлические участки следует окрасить или как минимум загрунтовать.

    Подобные составы надежно защитят поверхность

    Подобные составы надежно защитят поверхность

    Совет! Лучше всего использовать состав «3 в 1», который совмещает в себе функции грунтовки, краски и противокоррозионного покрытия.

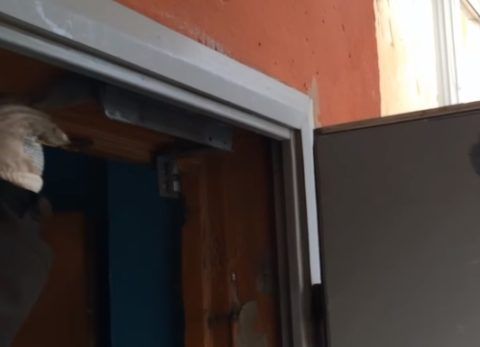

    Окрашивание кронштейна

    Окрашивание кронштейна

    Не забудьте покрасить и крепежный кронштейн. Нанесите состав на все места, где нет краски или где покрытие не очень надежное.

    При необходимости можно предварительно пройтись наждачкой или металлической щеткой, чтобы снять все, что плохо держится, и убрать все рыхлые отложения коррозии.

    Установка доводчика

    Установка доводчика

    Доводчик снова ставится на кронштейн. Вставляется палец, в который вкручивается резьбовая часть. Делать это нужно до упора, так как мы ставим систему на долгое время.

    Закручивать стоит руками, в конце приложить большое усилие, чтобы хорошо затянуть соединение и исключить его выкручивание в процессе эксплуатации.

    Надевание проушины на палец

    Надевание проушины на палец

    Далее нужно одеть проушину пневматического цилиндра на палец крепежной пластины.

    Это можно делать двумя способами:

    • На закрытой двери, тогда этот процесс пройдет легко;
    • На открытой двери, тогда придется приложить усилие, чтобы вытянуть шток доводчика.

    Можно надеть элемент на закрытой двери, а после открыть ее, так будет намного удобнее фиксировать соединение.

    Крепление конструкции

    Крепление конструкции

    На верхнюю часть накручивается гайка и затягивается накидным ключом. Все просто, главное — хорошо затянуть соединение, чтобы потом гайка не раскрутилась.

    Результат работы

    Результат работы

    Так выглядит установленная конструкция. Она занимает не много места и практически не создает помех при переноске крупногабаритных предметов, что немаловажно для подъездной двери.

    Совет! Чтобы можно было фиксировать дверь в открытом положении, снизу дополнительно ставится откидной упор.

    Проверка работы доводчика

    Проверка работы доводчика, как подобрать

    Естественно, нужно проверить, как работает система. Отпустите дверь, она должна закрываться со средней скоростью, а в конце, как видно на фото, затормозить, и плавно дойти до конца.

    Как установить доводчик на дверь: своими руками, правильно, шкафа, пластиковую, металлическую, монтаж | РемонтСами!

    Декабрь 26, 2019 Нет комментариев

    Как установить доводчик на дверь самостоятельно: от выбора механизма до его монтажа и наладки.

    Еще не забылись те простоватые приспособления, что когда-то повсеместно применялись для повышения функциональности дверей. С их помощью и межкомнатные, и входные двери могли закрываться самостоятельно. Традиционно применялись противовесы с тросиками, с системами блоков или даже обычные пружины.

    В современных дверных конструкциях этот вопрос решается гораздо проще. Приобретается и устанавливается дверной доводчик. А купить дверной доводчик несложно, достаточно выбрать из широко представленного ассортимента подходящий вариант.

    Как установить доводчик на дверь

    Однако приобрести подходящий механизм — этого мало. Нужно знать, как его правильно смонтировать. Кстати, установить доводчик на дверь сумеет каждый домовладелец самостоятельно, если воспользуется предлагаемыми рекомендациями. Первым делом, нужно разобраться, как устроены эти системы.

    Устройство дверных доводчиков



    Это механическое устройство обладает способностью накапливать потенциальную энергию в момент открывания двери. Далее энергия, накопленная доводчиком, расходуется с целью плотного закрытия двери. Аккумулирует (накапливает) энергию обычно мощная пружина.

    Вот две схемы передачи усилия на пружину, а также последующей «разрядки» накопленных усилий, что направлены на дверное полотно.



    Схема шестеренно-реечного доводчика

    Прицип работы доводчика, имеющего реечную передачу и гидравлический контур

    Прицип работы доводчика, имеющего реечную передачу и гидравлический контур

    Доводчик обладает:

    • внутренним гидравлическим контуром;
    • реечной передачей усилия.



    1. На оси рычага установлена шестерёнка. При открывании двери она, проворачиваясь, через рейку передает поршню поступательное движение. Поршень сжимает пружину.
    1. Открывающее внешнее усилие снимается (человек не стремится шире открывать дверь). Тогда усилия пружины направляются на возвращение ее в исходное состояние. Пружина толкает поршень, шестерёнка начинает вращаться. Усилия шестерёнки передаются на систему рычага доводчика.
    Разрез корпуса реечного доводчика

    Разрез корпуса реечного доводчика

    За счет каналов и полостей, по которым происходит перетекание масла, система работает плавно. Путем изменения внутреннего просвета каналов удается с предельной точностью отрегулировать плавность функционирования работы всей этой системы.

    Указанная схема в основном используется при разработке доводчиков с рычажной передачей усилия. И этот вариант наиболее распространен.



    Схема доводчика с кулачковым механизмом

    Устройство доводчика с кулачковым механизмом

    Устройство доводчика с кулачковым механизмом

    Доводчик обладает кулачковым механизмом. Кулачок установлен на оси рычага. Форма кулачкового механизма сложная эксцентричная, так называемая сердцевидная. Его подпирают с двух сторон ролики.

    Часть кулачка выступает, и при открытии двери сжимается пружина. На обратном ходу эта пружина вызывает поворачивание кулачка, который теперь движется в противоположном направлении. Вращающий момент регулируется путем изменения геометрического профиля эксцентрика.

    Такую схему чаще используют при конструировании доводчиков:

    • с канальным расположением тяги;
    • с механизмами скрытого размещения.



    Место установки классических доводчиков

    В основном эти устройства монтируются вверху накладным способом. Но иногда накладной монтаж сверху или выглядит неэстетично, или оказывается конструктивно невозможным. К примеру, если установлена стеклянная дверь. Тогда целесообразно применять такие схематические варианты установки доводчика:

    • в дверном полотне;
    • в раме;
    • в полу.



    Накладные доводчики, устанавливаемые вверху, разделяют на такие типы.

    Система с шарнирной (еще называют рычажной) тягой

    Механизм состоит из 2-х колен.

    Доводчик с шарнирной (рычажной) тягой

    Доводчик с шарнирной (рычажной) тягой

    Плюсы

    Конструкция простая, надежная, с хорошей передачей усилия. Допускаются всевозможные регулировки.

    Минусы

    Рычажная система выступает, а это не всегда подходит пользователю.



    Доводчики слайдерной системы

    Они обладают скользящим каналом. На свободном конце рычага устанавливается ролик. Происходит перемещение рычага в канале — коробчатом, закрытом.

    Слайдерный доводчик на дверь со скользящей тягой

    Слайдерный доводчик на дверь со скользящей тягой

    Плюсы

    Выступающие детали отсутствуют. Это дает возможность устанавливать подобные доводчики на тех дверях, что приближены к стенам.

    Минусы

    Открывая дверь, хозяин тратит больше усилий. Недостатком считается и ограниченность в регулировках.

    Как выбрать подходящий доводчик

    При покупке такого механизма прежде следует уточнить его подходящий размер. Разработан европейский стандарт EN 1154 классификации по размерам. Выделяют 7 градаций доводчиков с учетом величины закрывающего усилия. При выборе учитывают:

    • размеры дверного полотна;
    • его массу.

    Первое условие. Подбирая подходящую модель доводчика, ориентируются на максимальные показатели двери. К примеру, ширина полотна — 900 мм, а вес — 70 кг. Тогда приобретается доводчик, имеющий размер ЕN-4.

    Второе условие. Чтобы потребителям было удобно пользоваться дверями с доводчиками, эти механизмы разрабатываются с учетом диапазона допустимых возможностей. К примеру, могут указываться в технической документации пределы ЕN-2 ÷ ЕN-4.

    Третье условие. Иногда усилия одного доводчика оказывается недостаточно. Тогда устанавливают пару таких систем.

    Четвертое условие. Нужно покупать такую модель, чтобы она подходила к уже установленной двери по максимуму. Если выбирать систему, занижая характеристики, доводчик вскорости выйдет со строя.

    Пятое условие. Доводчик может быть установлен в неотапливаемом помещении или даже со стороны улицы. Прежде чем покупать конкретную систему, следует выяснить, соответствует ли она подобным условиям эксплуатации. Ведь при температурных перепадах показатель вязкости масла, заполняющего гидравлическую систему, может значительно меняться.

    Шестое условие. При выборе модели оцениваются ее функциональные возможности. Базовые регулировки большинства систем включают:

    • изменение скорости закрывания двери;
    • изменение силы пружины;
    • изменение усилий для закрывания дверного полотна.

    Учитывается сектор от 180º до 15º. А на конечном участке (так называемая доводка) — от 15º до 0º.

    Разноплановая функциональность доводчиков

    1. Допустим, на улице порывистый ветер, в доме сквозняк, или человек открыл дверь с особым усилием. Тогда резкое открытие дверей предотвращает регулируемый гидравлический демпфер специальной конструкции. С его помощью дверное полотно не ударится о прилегающую стену, не сломается.
    1. Зачатую дверь в помещение должна продолжительный период оставаться открытой. Тогда используется доводчик, механизм которого фиксирует дверь в открытом положении.
    1. В некоторых ситуациях требуется определенная пауза между моментами открытия двери и начала закрытия. Обычно так работают складские помещения, также подобным способом функционирует дверь в домашней кладовке. Устанавливают доводчики, обладающие функцией задержки закрытия.
    1. Для двустворчатых дверей потребуется механизм, способный координировать закрывание обеих створок единообразно и единовременно.
    1. Для «холодных» дверей потребуется доводчик, конструкция которого обладает системой «термозаслонки«. Система реагирует на перепады температуры, что приводит к ее сужению или расширению. Это возможность компенсировать изменение вязкости масла.

    Установка доводчика

    В квартирах наиболее распространены доводчики, обладающие:

    • рычажным механизмом;
    • гидравлической реечной системой.

    Если устанавливается доводчик со слайдерной системой, особых отличий в монтаже не отметится.

    Правило первое. Рассматривается схема установки. Учитывается направление открытия дверей.

    Порядок установки связан с направлением открывания двери

    Порядок установки связан с направлением открывания двери

    Дверь открывают в направлении размещения доводчика. Тогда его корпус крепят к полотну двери, а рычажную систему — к раме двери.

    Дверь открывают наружу (от себя). Тогда используется противоположная схема. На косяке — корпус, на двери — скользящий канал или кронштейн рычажной системы.

    Винты регулировки корпуса механизма следует обращать в сторону петель. Это правило касается обоих случаев.



    Правило второе. В комплектах современных доводчиков имеется шаблон. Он выполнен в натуральную величину, чтобы процесс разметки мест крепления (предварительный) оказался максимально упрощенным.

    Образец шаблона для установки доводчика

    Образец шаблона для установки доводчика

    Монтажные работы

    1. Используется шаблон, его крепят по обозначенным линиям с максимальной точностью, применяя полоски скотча. Для отметки мест высверливания отверстий используют керн.
    1. Используются сверла нужного диаметра. Электродрелью высверливаются отверстия.
    Сверление отверстий под саморезы доводчика

    Сверление отверстий под саморезы доводчика

    1. В комплекте имеются саморезы. Этими крепежными деталями закрепляется корпус доводчика. Здесь не помешает окончательная проверка правильности ориентирования регулировочных винтов.
    1. Устанавливается лапка (кронштейн), имеющая регулируемое колено рычажной системы. В продаваемом комплекте детали рычажного механизма уже могут быть соединены. Тогда указанный шарнир временно разбирают. Окончательная сборка предусмотрена во время регулировки доводчика.

    Располагаться кронштейн может в несимметричном положении. Его расположение необходимо сверить с востребованным усилием закрывания двери.

    1. Устанавливается колено рычажной системы (жесткое, нерегулируемое). Его насаживают на ось доводчика, а именно на шлицы (традиционно это четырехгранник). Для фиксирования колена гайкой используется гаечный ключ.

    Если главным достоинством системы считается плавное закрывание двери (чтобы не было стука), тогда регулируемое колено рычага размещают перпендикулярно поверхности двери. А расположение жесткого рычага — под углом к этой поверхности.

    Дверь полностью закрывается, и только тогда проводится соединение. Длина регулируемого рычага меняется без проблем. Для этого винтовая часть рычага всего на несколько оборотов отворачивается или заворачивается.

    Если очень важно акцентированное финишное усилие для закрытия двери (имеются уплотнитель или замок с защелкой), тогда жесткий рычаг располагают перпендикулярно дверному полотну. Длину регулируемого колена подгоняют именно под это расположение.

    1. Отрегулировав этот «треугольник», можно собирать шарнир между двумя коленами.



    Регулировка установленного доводчика

    Когда монтирование доводчика будет завершено, потребуется отрегулировать систему, чтобы хозяин комфортно пользовался дверью.

    Скорость ее закрытия регулируется в 2-х диапазонах. У разных моделей различаются маркировка и расположение установочных винтов. Поэтому нужно внимательно изучать инструкцию, где указываются эти особенности. А вот сам принцип регулировки любой системы существенных отличий не имеет.

    Регулировка доводчика

    Регулировка доводчика

    Первый этап. Соответствующий винт вращают, этим регулируя доводку двери до закрытого положения. Скорость и сила востребованного «дохлопа» имеют прямую зависимость:

    • от конструкции двери;
    • от ее массы;
    • от того, оснащена ли она замком с защелкой (на двери подъезда с кодовым замком, к примеру, часто устанавливают тугую защелку), что расположен по периметру проёма уплотнительного контура.

    Скорость двери при финишном закрытии должна не слишком сильно отличаться от скорости движения в начальном секторе.

    Второй этап. Устанавливается наиболее приемлемая скорость, когда дверь находится в полностью закрытом положении, а затем открывается ориентировочно до угла 15º (с этого положения начинается доводка). Движение двери должно происходить плавно. Хорошая работа — это когда не отмечается остановок и рывков.

    Регулировка скорости закрываия дверей

    Регулировка скорости закрываия дверей

    Третий этап. Должны плавно вращаться регулировочные винты. Вполне достаточно проверить работу в небольшом секторе. Если винты выкручивать или закручивать чрезмерно:

    • механизм может поломаться;
    • корпус разгерметизируется, из него вытечет масло.

    Четвертый этап. Когда необходимо закрывать дверь с большим усилием, специальным винтом повышают в доводчике предварительную нагруженность рабочей пружины.

    Устройство сплит систем для квартиры, читайте здесь.

    Определенные модели таких систем обладают дополнительными функциями. Особые правила регулировки обозначенных моделей указываются в инструкции.

    Видео: Установка доводчика на дверь:

    Регулировка скорости закрываия дверейЗагрузка…

    Похожие материалы:

    Установка и монтаж дверного доводчика

    Все дверные доводчики устанавливаются по одинаковому принципу, отличаясь лишь в расстояниях установки «тела» и рычага доводчика от петель. Ниже мы приведем для Вас максимально подробный алгоритм установки модели NOTEDO DC-100 с иллюстрациями и пошаговыми инструкциями. Все доводчики NOTEDO комплектуются аналогичными инструкциями и шаблонами, поэтому на основе этой инструкции Вы сможете установить любую модель наших доводчиков.

    Стандартная и верхняя установки


    Стандартная установка

    Верхняя установка

    Перед Вами наиболее популярные варианты установки, которые отличаются местом расположения доводчика — на дверном полотне или на дверной раме. Мы рекомендуем стандартный вариант установки, который и рассмотрим подробнее.

    Приведенные выше изображения являются шаблонами для установки. Каждый доводчик комплектуется подобными шаблонами в масштабе 1:1, что значительно упрощает установку.

    Монтаж доводчика двери: пошаговое руководство

    Мы устанавливаем модель NOTEDO DC-100 на левую дверь, вид установки — стандартный.

    Правила монтажа дверного доводчика

    1. Вы верно выбрали модель доводчика для веса Вашей двери
    2. Выбранный Вами вариант установки возможен (см. ограничения на установку в инструкции, прилагающей к каждому доводчику)
    3. После установки доводчик не будет упираться куда-либо, например, в стену
    4. Доводчик и рычаг будут установлены на ровную поверхность

    Алгоритм установки доводчиков дверей своими руками

    • Каждый доводчик комплектуется шаблоном масштаба 1:1 (см. изображение «Стандартная установка»). Руководствуясь шаблоном, выберите необходимое Вам усилие доводчика — EN3, EN4 и EN5.
      От выбора усилия зависит расстояние от петель до тела доводчика и максимальный угол открытия двери. Для нашей установки мы выбираем усилие EN4.

    • Прикрепите шаблон к двери, используя скотч. Ранее мы выбрали значение EN4 (среднее расположение петель), поэтому при крепеже шаблона убедитесь, что его расположение соответствует дверным петлям (см. изображение выше).
    • Так масштаб шаблона 1:1, то вручную выверять расстояния не обязательно — воспользуйтесь шаблоном для наметки необходимых отверстий для установки доводчика. Далее просверлите необходимые отверстия для установки доводчика.
    • Возьмите рычаг и разъедините его на две части (открутив винт), как показано на изображении выше. Пруток рычага с крепежным»башмаком» и резьбой необходимо установить на дверную раму, другую же часть необходимо прикрепить к «телу» доводчика специальным винтом, идущим в комплекте поставки.
      Далее необходимо с помощью идущих в комплекте метизов (шурупы и винты) установить доводчик и часть рычага в подготовленные ранее отверстия.
    • Далее Вам необходимо отрегулировать длину прутка с крепежным «башмаков», чтобы он после соединения двух частей рычага был перпендикулярен дверному полотну. Сделать это можно увеличивая или уменьшая рычаг по длине. Не забывайте проверять выбранную Вами длину рычага путем поворота прутка, прикрепленного к «телу» доводчика, к прутку с «башмаком» — когда они будут удобны для соединения винтом, выкрученным нами в пункте 4, и рычаг с «башмаком» после соединения будет перпендикулярен дверному полотну, то значит Вы отрегулировали длину прутка правильно.
      Если вышеперечисленные условия соблюдены, то соедините части рычага.
    • Убедитесь, что угол между рычагом и дверным полотном составляет 90 градусов и что доводчик установлен винтами регулировки к петлям и только после этого приступайте к обязательной регулировке Вашего доводчика.

      После регулировки доводчик готов к использованию, но помните, что его необходимо обслуживать, а именно:
      — Через полмесяца после установки проверьте затяжку шурупов и винтов
      — Обязательно проводите сезонную регулировку скоростей «доводки» и «закрывания» при изменении температуры на 10-15 градусов Цельсия
      — Обязательно соблюдать правила эксплуатации доводчиков

    Параллельная установка доводчиков дверей

    Параллельная установка

    Мы не рекомендуем данный тип монтажа доводчика, если есть техническая возможность для стандартной и верхней установок, т.к. при параллельной установке эффективность доводчика будет ниже.
    Данный тип установки возможен, например, если при стандартной установке доводчик при открытии двери упирается в стену или слишком низкий потолок мешает установить «тело» доводчика на дверную раму.

    Для данного типа установки Вам необходим кронштейн (приобретается дополнительно).

    Индивидуальная информация по параллельной установке содержится в каждой инструкции, идущей в комплекте с дверным доводчиком. Если при параллельной установке у Вас возникнут сложности, то мы рекомендуем обратиться к специалистам.
