Как установить “правильный” доводчик на уличную дверь

1. Для чего служит доводчик
2. Принцип работы устройства
3. Виды доводчиков по классу мощности
4. Место расположения доводчика: скрытый или накладной
5. Как установить накладной доводчик
6. Регулировка доводчика после монтажа
7. Дверные петли с доводчиком
8. Морозостойкие доводчики
9. Нестандартная установка
10. Уход в процессе эксплуатации
11. Рекомендации: о тонкостях работы доводчика

Нам нравится, когда в доме тепло и уютно, все живут в мире, и даже двери перестают сердито хлопать. Мы стремимся к комфорту и безопасности в каждом миллиметре своего пространства. Нам хочется, чтобы окружающие нас предметы были надежны и приятны в использовании. Современные двери тоже хотят мягкости и тишины. Для этого на них устанавливают доводчики — маленькие устройства для плавного хода жизни.

1. Для чего служит доводчик

Всем знакома ситуация — входная дверь при резком открытии распахивается на все 180 градусов, и, если ее не успеть придержать, она с грохотом отлетает к прилегающей стене. Несложно предположить, что будет с дверной ручкой, замком, щеколдой и облицовкой стены при частом таком открывании. Тяжелая металлическая дверь, стремительно закрывающаяся под тяжестью своего веса — источник постоянной опасности, когда в доме есть маленькие дети или домашние животные. Доводчик такой двери просто необходим.

На рынке дверной фурнитуры выбор подобных устройств велик, в нем сложно не заблудиться. Да и во время установки нужно учитывать много тонкостей. Поэтому не нужно раздумывать — доводчику “быть”, а его монтаж — это дело обученного человека.

2. Принцип работы устройства

Делят доводчики и на классы, и на виды, и по способу установки. Если говорить о принципе работы самого механизма, выделим два типа: шестеренно-реечные доводчики и доводчики с кулачковым механизмом. Первый тип устройства чаще всего устанавливают внутри помещений. Дело в том, что в корпусе механизма находится вязкое масло, которое при низких температурах начинает густеть, и дверь плохо закрывается. Поэтому на входных уличных дверях лучше устанавливать доводчики с кулачковым механизмом. Но бывают и морозостойкие устройства, работающие на масле, которое менее загустевает, но о них позже.

3. Виды доводчиков по классу мощности

Класс доводчика определяется его мощностью. По современным европейским стандартам существует семь степеней градации. Размер и масса двери определяют величину закрывающегося усилия. Если дверь очень широкая и тяжелая может понадобиться установка сразу двух механизмов. Главное, чтобы устройство выдерживало тяжесть дверного полотна, к которому оно прикреплено. В противном случае, при работе с постоянным “напряжением”, доводчик скоро сломается. В специализированном салоне консультанты обучены всем хитростям дверной фурнитуры. Они с легкостью подберут к выбранной двери нужное устройство.

4. Место расположения доводчика: скрытый или накладной

Чаще всего устройство размещают в верхнем углу двери, где оно не мешает движению людей. Монтаж такого типа доводчика (его еще называют накладным) самый простой и распространенный. С ним можно справиться самостоятельно. Гораздо реже доводчик находится внизу двери. Особенности расположения позволяют ему выдерживать очень тяжелые полотна весом до 300 кг.

Металлические входные двери часто оборудуют скрытыми доводчиками. Они размещаются внутри дверной конструкции, не отвлекают на себя внимание и соответствуют общей эстетике двери. Такой тип механизма невозможно будет врезать после установки дверной коробки, поэтому скрытые устройства устанавливают прямо на фабрике. Из всех типов доводчиков они являются самыми дорогими.

5. Как установить накладной доводчик

1. В комплект с доводчиком обычно вкладывается шаблон, на котором указано место крепления устройства. Нужно его достать и внимательно ознакомиться с инструкцией.

2. Для начала, необходимо определить, в каком направлении открывается дверь. От этого будет зависеть способ установки. Если дверь открывается из помещения наружу, устанавливать рычаг нужно на дверное полотно, а корпус механизма — на косяк. Когда двери открываются внутрь помещения, сам доводчик крепят на дверное полотно, а рычаг – на косяк.

3. Шаблон следует приложить к дверному полотну и закрепить скотчем.

4. Необходимо помнить, что винты регулировки в торцевой части доводчика, должны быть повернуты только в сторону петель.

5. По шаблону отмечаем места крепления шурупов. Всего их будет шесть. Четыре для доводчика и два для кронштейна рычага.

6. Затем просверливают отверстия под само устройство и под кронштейн. В инструкции указан диаметр сверла.

7. Следующий шаг — монтаж доводчика и его рычагов.

8. Колено рычага необходимо прикрепить к устройству на шлиц и притянуть гайкой. Иногда в процессе движения доводчика гайка может раскручиваться. Чтобы это не случилось, используют стопорящую жидкость или масляную краску.

9. Кронштейн вместе с коленом устанавливается отдельно.

10. Для того, чтобы доводчик начал функционировать, оба колена соединяются после предварительной регулировки.

11. В случае, если дверная коробка глубокая, а открывание двери происходит наружу, механизм необходимо закрепить на специальный монтажный уголок, установленный на дверной косяк. Нужно учесть, что обе части механизма должны располагаться на одном уровне относительно двери.

12. Когда на дверном коробе нет плоского участка для закрепления доводчика или кронштейна, их можно установить на монтажную планку, заранее закрепленную на двери.

6. Регулировка доводчика после монтажа

Регулировка доводчика — это заключительная часть его установки. Иногда регулировка может понадобиться и в процессе эксплуатации. К конструкции доводчика прилагаются два винта. Они фиксируют необходимую скорость движения двери. Работу по регулированию нужно проводить аккуратно, не прилагая лишних усилий. Для этого понадобиться ключ-шестигранник.

Первый винт определяет основную часть хода дверного полотна, он регулирует общую скорость движения. Второй винт отвечает за непосредственно закрытие двери, ее доводку. Если работа была сделана правильно, после регулировки дверь будет закрываться плавно без рывков и остановок.

Доводчики периодически нуждаются в замене масла, со временем оно может утрачивать вязкость. Менять масло нужно не реже 2 раз в год. Также необходимо смазывать и движущиеся элементы доводчика.

7. Дверные петли с доводчиком

Иногда в дверной петле устанавливается скрытый механизм, действующий по принципу доводчика. Он предназначен для конструкций с легким дверным полотном. При использовании на более тяжелых и хрупких дверях возможен быстрый износ механизма или неправильное его функционирование.

Петли-доводчики фиксируются с небольшим нарушением вертикального положения, самое сложное — определить правильную ось, поэтому для установки лучше обратиться к профессионалу.

8. Морозостойкие уличные доводчики

В условиях очень низких температур большинство доводчиков перестают справляться со своей работой. Дверь закрывается с трудом и нередко хочется ее “подтолкнуть”, чего делать категорически нельзя -тогда устройство перестанет работать. Морозостойкие доводчики выдерживают холода до -30С. В чем секрет? В “зимнем” гидравлическом масле с высоким индексом вязкости, а также в качестве клапанной системы и уплотняющих сальников. Последние изготовлены из термостойкой уплотнительной резины. Еще в таких механизмах установлен пластиковый термоклапан. Когда под воздействием холода пластик сжимается, появляется больше места для прохождения загустевшего масла. Морозостойкие доводчики особо нуждаются с систематических регулировках в конце каждого сезона. Без хорошего ухода сальники быстро выходят из строя, и доводчик начинает течь. Устройства желательно размещать с внутренней стороны помещения.

9. Нестандартная установка

Иногда для установки тяжелых входных дверей может потребоваться нестандартный монтаж доводчика с помощью специальных уголков и пластинок. Когда это необходимо?

Если корпус двери изготовлен из “особенного” материала (стекло, узорная резьба), сначала фиксируют монтажную пластину, а затем на нее прикрепляют конструкцию доводчика.
Когда места над дверным полотном слишком мало и туда невозможно прикрепить рычаг доводчика, применение монтажной пластинки становится выходом из ситуации.

10. Уход в процессе эксплуатации

Как и любой механизм, работающий в режиме нон-стоп, доводчик нуждается в периодических дополнительных настройках. Для этого устройство имеет специальные регулировочные винты. Прежде чем приступать к какой-либо регулировке, нужно почитать инструкцию. Чрезмерные усилия в подкручивании винтов, могут нарушить работу механизма. Кроме очистки от грязи и пыли и смазывании маслом, дополнительную настройку рекомендуют делать в конце каждого сезона.

Изменение температурных режимов от минусовых до плюсовых показателей приводят к медленным постепенным деформациям дверного полотна, что не может не сказаться на работе сопутствующих устройств.

11. Рекомендации: о тонкостях работы доводчика

Нельзя ускорять работу доводчика. С силой принуждать дверь к более быстрому закрытию. Это изнашивает механизм, сбивается регулировка его винтов.
Нельзя подпирать дверь с помощью различных предметов.
Не рекомендуется распахивать дверь слишком широко — более, чем на 90 градусов.

Схема установки доводчика на дверь своими руками

Автор Michael На чтение 7 мин Просмотров 2.5к. Опубликовано Июн 5, 2020

Современное обустройство входных проемов в жилые дома и квартиры нередко предполагает монтаж дверных доводчиков. Это специальное приспособление способствует уменьшению шумовых эффектов, сохранению тепла в помещениях, а также предохраняет стены и людей от ударов. Какова схема и порядок установки доводчика на дверь – разберем в нашей статье.

Содержание статьи

Классификация доводчиков
Разновидности доводчиков по способу монтажа
Сила закрывания полотна
Устройство тяги
Конструкция рабочего механизма

По типу установки
Дополнительные опции
Выбор доводчика
Стандартная комплектация
Необходимые инструменты для монтажа
Инструкция установки доводящего механизма
Определение схемы монтажа
Использование шаблона
Выполнение монтажа
Особенности нестандартной установки
Настройка доводчика после монтажа

Классификация доводчиков

Чтобы разобраться, как правильно поставить своими руками доводчик на входную дверь, необходимо разобраться с конструкцией изделия. На современном рынке предлагают разные модели доводящих приспособлений, которые отличаются между собой конструкцией и эксплуатационными характеристиками.

Разновидности доводчиков по способу монтажа

Скрытые;
Верхние;
Напольные.

Сила закрывания полотна

Класс EN1-EN7;
Класс EN5- EN 7.

Благодаря разнообразию классов можно подобрать изделие с наиболее оптимальным закрывающим усилием полотна для любой дверной конструкции.

Устройство тяги

Рычажная тяга – по конструкции самый простой доводчик, но недостаточно компактный.

Тяга с наличием скользящего канала – изделие оснащено кулачковым механизмом, компактное в сборе.

Напольная тяга – доводящее устройство крепится непосредственно на половое основание.

Конструкция рабочего механизма

Пружинная конструкция – это уже устаревший вариант.

С шестерней и зубчатой рейкой – самый распространенный механизм, который обеспечивает при закрытии дверного полотна усиленный, но плавный режим.

Кулачковый – универсальный вариант.

По типу установки

Скрытый;
Накладной или поверхностный.

Дополнительные опции

Демпфер открытия двери – применяется для наружных полотен;
Фиксация двери в открытом положении – функция применяется для входных дверей с интенсивным движением;
Задержка закрытия – используется для дверных конструкций складских, подсобных помещений с небольшой проходимостью;

Координация закрытия дверных створок – предназначена для противопожарных дверей и дверных блоков с двумя створками;

Индивидуальная корректировка дохлопа – используется для дверей с резиновыми уплотнителями.

Выбор доводчика

Перед тем, как идти покупать доводчик, необходимо замерять массу и ширину дверного полотна. Это два основных показателя, которые влияют на выбор изделия, точнее его технических характеристик.

При подборе модели доводящего механизма также необходимо учитывать температурный режим, в котором он будет использоваться, особенности места монтажа приспособления.

Стандартная комплектация

Механизм, оснащенный рычажной тягой;
Крепежные детали;
Инструкция с техническими характеристиками, правилами монтажа и дальнейшей эксплуатации, обслуживания механизма.

Необходимые инструменты для монтажа

Чтобы правильно закрепить на входную дверь доводчик своими руками, необходимо подготовить следующие инструменты:
Кернер;
Схему монтажа – масштаб 1:1;
Электродрель или перфоратор.

Инструкция установки доводящего механизма

При самостоятельной установке доводящего механизма на межкомнатные двери обычно применяются реечные конструкции, оснащенные рычажным механизмом. Приспособления, оборудованные слайдерной тягой, применяются для таких целей редко.

Для стеклянных дверных блоков применяются скрытые доводчики. Для остальных дверных конструкций редко. Также их используют, если это необходимо для поддержания строго интерьера помещения.

Техника монтажа всех видов доводящих конструкций практически ничем не отличается.

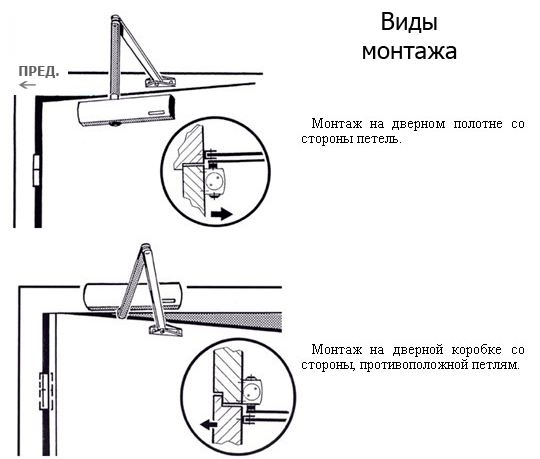

Определение схемы монтажа

В первую очередь определяется порядок установки своими силами доводчика на дверь. Техника монтажа будет отличаться в зависимости от направления открытия створки дверной конструкции:

Полотно открывается к доводящему устройству. В подобной ситуации корпус монтируется на полотно, рычажный механизм на коробку;

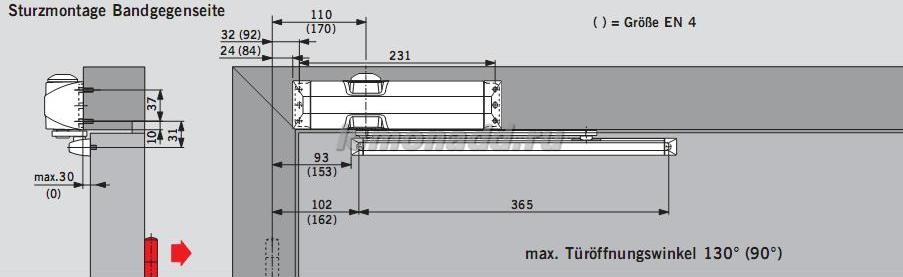

Створка открывается от доводчика. Корпус монтируется на дверной косяк, на полотне закрепляется скользящий канал;
Необходимо также учитывать, что регулировочные болты размещаются в направлении дверных петель.

Использование шаблона

В комплект поставки изделия обязательно входит схема монтажа, выполненная в реальных размерах. На ней четко нанесены участки фиксации корпуса изделия и рычажного механизма. Это значительно облегчает самостоятельную установку механизма.

При этом шаблон предусматривает все возможные варианты крепления доводчика: для наружного и внутреннего открытия двери, для правостороннего и левостороннего полотна. Шаблон также предполагает класс дверных блоков, для которых можно применять изделие.

Выполнение монтажа

Перед тем, как самостоятельно без мастера ставить доводчик на дверь, на плоскость полотна крепится шаблон изделия, который входит в комплектацию изделия. Его необходимо приложить на участок крепления точно по схеме и зафиксировать прозрачным скотчем. После этого на полотне с помощью кернера отмечаются точки сверления отверстий под крепежные элементы.

Порядок выполнения монтажа механизма:

Устанавливается корпус, фиксируется крепежными болтами. Правильность установки определяется по положению винтов регулировки.

На противоположной стороне двери монтируется рычажная конструкция. Иногда в комплект поставки она входит уже в сборе. Шарнир временно изымается до момента настройки работы доводчика.

Далее монтируется колено – нерегулируемая часть рычажного механизма. Для установки детали применяется ось доводящего приспособления. Крепление осуществляется с помощью специального ключа и гайки.

Если предполагается бесшумное плавное закрытие двери, колено фиксируется перпендикулярно полотну, а рычаг под углом. Соединение элементов доводящего устройства выполняется только при плотно закрытой двери. Если цель монтажа доводчика – финишное усилие, тогда жесткий рычаг фиксируется перпендикулярно дверному полотну. Такая схема установки используется для дверей с защелками и уплотнителями.

На следующем этапе установки необходимо под жесткий механизм подогнать длину регулируемого колена. Такая технология предоставляет возможность усилить пружину устройства и ускорить дохлоп полотна при закрытии.

Крайний этап самостоятельного монтажа доводящего механизма – это соединение шарниром между собой отдельных элементов колена.

Если модель доводящего устройства подходит для монтажа на дверные блоки из любого материала (сталь, дерево, пластик), то в комплект поставки обязательно входят крепежные детали для всех видов дверей.

Как правильно выполняется установка доводчика своими силами на дверь, подробно показано на следующем видео:

Особенности нестандартной установки

В некоторых случаях требуется применение нестандартной техники монтажа доводящего приспособления на дверные блоки, например, с тяжелым металлическим полотном. Для этого дополнительно задействуются уголки, пластины. В комплектацию отдельных изделий такие элементы крепления уже входят. Но, часто их приходится приобретать отдельно.

При глубоком входном проеме, не позволяющем произвести монтаж на раме рычажного кронштейна, дополнительно используется строительный уголок. Иногда его задействуют для монтажа корпуса и рабочей системы.

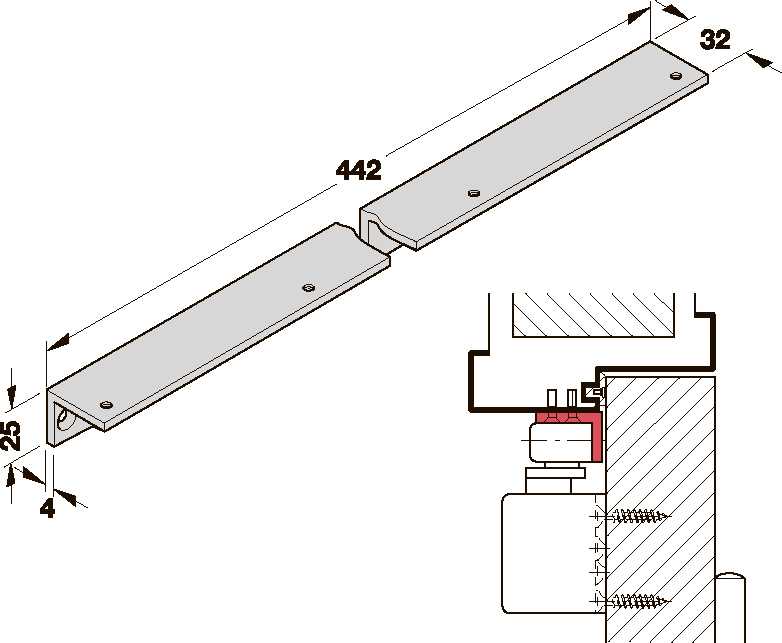

Монтаж корпуса не всегда возможен из-за конструктивных особенностей дверного блока. Например, дверной блок оснащен высокой стеклянной вставкой. В подобных ситуациях корпус устройства монтируют на специальную пластинку. Их также применяют для выравнивания и фиксации корпуса доводящей системы, когда над створкой недостаточно места для фиксирования рычажного механизма.

Размер пластины соответственно подбирается под размеры доводящего приспособления и тип конструкции дверного полотна. Поэтому при покупке изделия рекомендуется дополнительно проконсультироваться у продавца в магазине.

Настройка доводчика после монтажа

После того, как выполнена установка корпуса и рычажного механизма доводчика на входную или межкомнатную дверь, выполняется регулировка оборудования своими руками.

При самостоятельном монтаже не всегда получается достичь правильной работы доводящего приспособления с первого раза. А это может привести к быстрому выходу из строя механизма. Поэтому подстройка и регулировка после монтажа, во время эксплуатации, особенно в период смены времен года, проводится в обязательном порядке.

При выполнении настройки работы устройства в первую очередь рекомендуется смотреть на скорость закрывающейся створки. При медленном перемещении двери осуществляется регулировка пружины. За силу сжатия пружинного механизма отвечает гайка, которая отмечена в инструкции соответствующим символом.

Практически во всех моделях доводчиков предусматривается 2 регулировочных винта. Один отвечает за скорость, второй за плотность закрытия полотна. Некоторые изделия дополнительно оснащаются третьим клапаном, который отвечает за настройку хода дверной створки при углах 80º, 90º.

Также в процессе эксплуатации необходимо осуществлять смазку элементов доводящего механизма, в некоторых моделях менять масло, которое в результате температурных перепадов теряет свои первоначальные свойства. Замену рекомендуется делать минимум 2 раза в год, как правило, зимой и летом.
