Универсальные саморезы размеры: Размеры универсальных саморезов — Размеры Инфо

30.03.1973
Комментариев нет

Содержание

таблица. Как определить размер самореза для подрозетников? Универсальные размеры. Какими они бывают?

Ассортимент крепежных элементов, представленный в современных строительных магазинах, поражает воображение. Огромное количество изделий всевозможных форм, цветов и размеров различного назначения, которые продаются как объемными пакетами или коробками, так и поштучно. Не стали исключением и саморезы, давно уже потеснившие с полок и даже практически заменившие собой привычные старым ремонтам гвозди.

Но для того чтобы не растеряться и подобрать правильную деталь крепежа, стоит знать, для чего предназначен каждый из них, начиная от самых маленьких, заканчивая массивными металлическими саморезами с пластиковыми дюбелями в комплекте.

Какие бывают?

Как и у любого крепежного элемента, у самореза размерами являются их диаметр и длина. Для того чтобы при покупке в разных магазинах покупатель не приобрел по одной и той же маркировке разные изделия, все саморезы должны соответствовать определенным размерным стандартам. Для европейских производителей это:

  • DIN – немецкий стандарт;
  • ISO – международный стандарт;
  • ГОСТ – отечественный стандарт.

Во многом эти три норматива совпадают, хотя и имеют собственные нюансы. Производитель в описании товара обязан указывать характеристики в соответствии с одним из них. А для того чтобы было проще стандартизировать саморезы по типоразмерам, их подразделяют на несколько видов.

По дереву

Основным отличием таких саморезов является достаточно

крупный шаг резьбы. Объясняется это невысокой плотностью и твердостью древесины, что позволяет выпускать более тонкие и длинные метизы (от слов «металлические изделия»). Их длина колеблется в широком диапазоне от 11 до 200 мм, а диаметр – от 2,5 до 6 мм. Чем дерево тверже, тем больший размер крепежного элемента приходится подбирать. Чаще всего саморезы для работы по дереву называют универсальными. При домашнем ремонте, чтобы закрепить плинтусы, коробки подрозетников или повесить полку на стену, достаточно самых недорогих саморезов с пластиковыми дюбелями.

В тех случаях, когда материал слишком плотный, перед креплением на саморез делают засверливание отверстия. Для того чтобы не испортить конструкцию, следует внимательно подбирать диаметр сверла.

Сделать это можно с помощью небольшой таблицы.

По металлу

Саморезы для работы с металлом несколько отличаются от тех, что предназначены для деревянных конструкций. Их длина колеблется в диапазоне всего от 9,5 до 75 мм, а диаметр начинается от 3,5 мм и заканчивается уже на 4,2 мм.

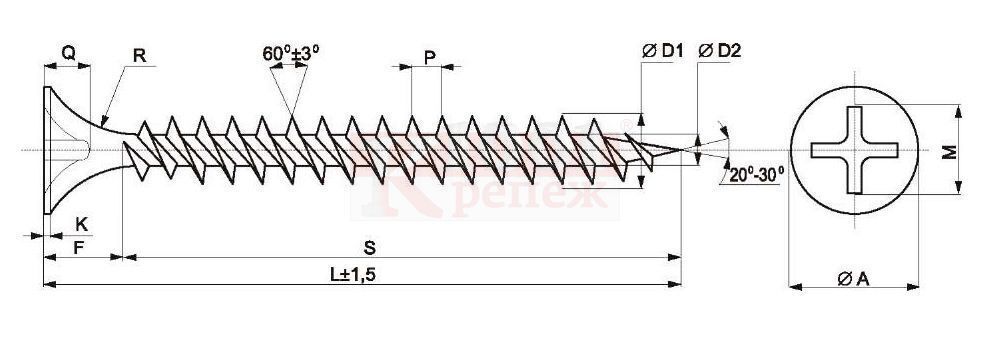

Самые мелкие саморезы, которые обычно используются для скрепления гипсокартонных профилей, строители часто называют «семечки».

С прессшайбой

Такие элементы можно назвать универсальными, ведь они используются для крепления дерева, металла, пластика, сайдинга и многих других материалов. Их отличительной особенностью является большая шляпка, которую и называют прессшайбой. С ее помощью получается плотнее прижать закрепляемую конструкцию, не использую дополнительных шайб. Их длина – от 13 до 64 мм, а диаметр – всегда 4,2 мм.

Кровельные

Саморезы, которыми крепят полосы профлиста, металлочерепицу и другие виды кровли, имеют длину от 19 до 100 мм, а диаметр стержня – от 4,8 до 6,3 мм. Вместо обычной шляпки имеют крупную шайбу с резиновой прокладкой, которая не пропускает воду, что очень важно при устройстве кровли. Однако их часто используют и для крепления других конструкций, например, забора из профлиста или металлической дверной коробки гаража.

Мебельные

Такие саморезы называются «конфирматы», используются они при сборке различной мебели. Их длина составляет от 40 до 70 мм, а диаметр – от 4,72 до 6,05 мм. Такие саморезы всегда требуют предварительного просверливания намеченных отверстий специальным конфирматным сверлом; закручивают их специальным шестигранником, а не обычной отверткой.

«Глухари»

Такой крепеж применяется для монтажа тяжеловесных конструкций, где особенно нужна высокая прочность и надежность, например, при строительстве межэтажных перекрытий

. Их длина обычно составляет 40 мм, а диаметр начинается от 6 и заканчивается на 10 мм. Шестигранную головку закручивают обычным гаечным ключом или специальной насадкой для шуруповерта.

Чтобы еще больше увеличить надежность такого крепления, используют пластмассовый дюбель.

Как определить?

Выучить на зубок все типоразмеры саморезов достаточно сложно, а кроме того, в этом нет никакой необходимости. Мебель или другие предметы интерьера зачастую продаются уже с подходящим крепежом, а чтобы узнать, какой саморез купить для того или иного строительного материала, достаточно посмотреть на его резьбу.

По типу резьбы различают следующие варианты.

В целом для подбора правильного размера самореза необходимо придерживаться нескольких простых правил.

  1. Длина метиза должна быть такой, чтобы прошить присоединяемый элемент насквозь и закрепиться в основе.
  2. Особое внимание длине самореза стоит уделить при выборе крепежа для деревянных конструкций. Крепление должно проходить насквозь детали и входить в заготовку не более чем на 1/3 от ее толщины в тех случаях, если она не закреплена уголками, и на 1/4, если закреплена.
  3. Цена самореза напрямую зависит от его длины, поэтому использование более длинных, чем это необходимо, креплений нерационально с точки зрения экономии.
  4. Чем тяжелее саморез, тем тяжелее общий вес конструкции. На это можно не обращать внимания при единичном использовании, но в определенных случаях строитель может использовать до нескольких сотен тысяч саморезов на конструкцию, а в таком случае их суммарный вес будет значительным.

Для того чтобы подобрать дюбель к саморезу, можно обратиться к продавцу магазина или воспользоваться следующей табличкой.

Как подобрать?

Мало просто определить правильные размеры необходимого крепежа – на самом рынке или в онлайн-магазине необходимо выбрать качественный саморез из всего многообразия вариантов. Для этого достаточно внимательно осмотреть предложенный товар.

Если он качественный, то будет соответствовать следующим критериям.

  1. Одна цветовая гамма
    всей партии. Цвет всех изделий, даже расфасованных по упаковкам, не должен отличаться даже по оттенку. Если цвет отличается, это говорит о разной обработке и условиях изготовления.
  2. Один размер. Изделия из одной партии не должны иметь различий в размерах, видимых человеческому глазу.
  3. Одна резьба. Расстояние между соседними витками резьбы качественного метиза всегда одинаковое.
  4. Один шлиц. Углубление в головке под отвертку на всех саморезах партии должно быть одинакового размера и глубины.
  5. Маркировка. Все заводские изделия имеют маркировку в виде заглавных букв латинского алфавита. Если ее нет, лучше не покупать такой товар.

В том случае, когда выбранный в магазине крепеж соответствует всем вышеописанным правилам, его можно смело использовать при монтаже конструкции любой сложности. Ведь качественное изделие сделает легче даже самый изнуряющий и затяжной ремонт.

О том, как выбрать саморез по дереву, смотрите в следующем видео.

таблица. Как определить размер самореза для подрозетников? Универсальные размеры. Какими они бывают?

Ассортимент крепежных элементов, представленный в современных строительных магазинах, поражает воображение. Огромное количество изделий всевозможных форм, цветов и размеров различного назначения, которые продаются как объемными пакетами или коробками, так и поштучно. Не стали исключением и

саморезы, давно уже потеснившие с полок и даже практически заменившие собой привычные старым ремонтам гвозди.

Но для того чтобы не растеряться и подобрать правильную деталь крепежа, стоит знать, для чего предназначен каждый из них, начиная от самых маленьких, заканчивая массивными металлическими саморезами с пластиковыми дюбелями в комплекте.

Какие бывают?

Как и у любого крепежного элемента, у самореза размерами являются их диаметр и длина. Для того чтобы при покупке в разных магазинах покупатель не приобрел по одной и той же маркировке разные изделия, все саморезы должны соответствовать определенным размерным стандартам. Для европейских производителей это:

  • DIN – немецкий стандарт;
  • ISO – международный стандарт;
  • ГОСТ – отечественный стандарт.

Во многом эти три норматива совпадают, хотя и имеют собственные нюансы. Производитель в описании товара обязан указывать характеристики в соответствии с одним из них. А для того чтобы было проще стандартизировать саморезы по типоразмерам, их подразделяют на несколько видов.

По дереву

Основным отличием таких саморезов является достаточно крупный шаг резьбы. Объясняется это невысокой плотностью и твердостью древесины, что позволяет выпускать более тонкие и длинные метизы (от слов «металлические изделия»). Их длина колеблется в широком диапазоне от 11 до 200 мм, а диаметр – от 2,5 до 6 мм. Чем дерево тверже, тем больший размер крепежного элемента приходится подбирать. Чаще всего саморезы для работы по дереву называют универсальными. При домашнем ремонте, чтобы закрепить плинтусы, коробки подрозетников или повесить полку на стену, достаточно самых недорогих саморезов с пластиковыми дюбелями.

В тех случаях, когда материал слишком плотный, перед креплением на саморез делают засверливание отверстия. Для того чтобы не испортить конструкцию, следует внимательно подбирать диаметр сверла. Сделать это можно с помощью небольшой таблицы.

По металлу

Саморезы для работы с металлом несколько отличаются от тех, что предназначены для деревянных конструкций. Их длина колеблется в диапазоне всего от 9,5 до 75 мм, а диаметр начинается от 3,5 мм и заканчивается уже на 4,2 мм.

Самые мелкие саморезы, которые обычно используются для скрепления гипсокартонных профилей, строители часто называют «семечки».

С прессшайбой

Такие элементы можно назвать универсальными, ведь они используются для крепления дерева, металла, пластика, сайдинга и многих других материалов. Их отличительной особенностью является большая шляпка, которую и называют прессшайбой. С ее помощью получается плотнее прижать закрепляемую конструкцию, не использую дополнительных шайб. Их длина – от 13 до 64 мм, а диаметр – всегда 4,2 мм.

Кровельные

Саморезы, которыми крепят полосы профлиста, металлочерепицу и другие виды кровли, имеют длину от 19 до 100 мм, а диаметр стержня – от 4,8 до 6,3 мм. Вместо обычной шляпки имеют крупную шайбу с резиновой прокладкой, которая не пропускает воду, что очень важно при устройстве кровли. Однако их часто используют и для крепления других конструкций, например, забора из профлиста или металлической дверной коробки гаража.

Мебельные

Такие саморезы называются «конфирматы», используются они при сборке различной мебели. Их длина составляет от 40 до 70 мм, а диаметр – от 4,72 до 6,05 мм. Такие саморезы всегда требуют предварительного просверливания намеченных отверстий специальным конфирматным сверлом; закручивают их специальным шестигранником, а не обычной отверткой.

«Глухари»

Такой крепеж применяется для монтажа тяжеловесных конструкций, где особенно нужна высокая прочность и надежность, например, при строительстве межэтажных перекрытий. Их длина обычно составляет 40 мм, а диаметр начинается от 6 и заканчивается на 10 мм. Шестигранную головку закручивают обычным гаечным ключом или специальной насадкой для шуруповерта.

Чтобы еще больше увеличить надежность такого крепления, используют пластмассовый дюбель.

Как определить?

Выучить на зубок все типоразмеры саморезов достаточно сложно, а кроме того, в этом нет никакой необходимости. Мебель или другие предметы интерьера зачастую продаются уже с подходящим крепежом, а чтобы узнать, какой саморез купить для того или иного строительного материала, достаточно посмотреть на его резьбу.

По типу резьбы различают следующие варианты.

В целом для подбора правильного размера самореза необходимо придерживаться нескольких простых правил.

  1. Длина метиза должна быть такой, чтобы прошить присоединяемый элемент насквозь и закрепиться в основе.
  2. Особое внимание длине самореза стоит уделить при выборе крепежа для деревянных конструкций. Крепление должно проходить насквозь детали и входить в заготовку не более чем на 1/3 от ее толщины в тех случаях, если она не закреплена уголками, и на 1/4, если закреплена.
  3. Цена самореза напрямую зависит от его длины, поэтому использование более длинных, чем это необходимо, креплений нерационально с точки зрения экономии.
  4. Чем тяжелее саморез, тем тяжелее общий вес конструкции. На это можно не обращать внимания при единичном использовании, но в определенных случаях строитель может использовать до нескольких сотен тысяч саморезов на конструкцию, а в таком случае их суммарный вес будет значительным.

Для того чтобы подобрать дюбель к саморезу, можно обратиться к продавцу магазина или воспользоваться следующей табличкой.

Как подобрать?

Мало просто определить правильные размеры необходимого крепежа – на самом рынке или в онлайн-магазине необходимо выбрать качественный саморез из всего многообразия вариантов. Для этого достаточно внимательно осмотреть предложенный товар.

Если он качественный, то будет соответствовать следующим критериям.

  1. Одна цветовая гамма всей партии. Цвет всех изделий, даже расфасованных по упаковкам, не должен отличаться даже по оттенку. Если цвет отличается, это говорит о разной обработке и условиях изготовления.
  2. Один размер. Изделия из одной партии не должны иметь различий в размерах, видимых человеческому глазу.
  3. Одна резьба. Расстояние между соседними витками резьбы качественного метиза всегда одинаковое.
  4. Один шлиц. Углубление в головке под отвертку на всех саморезах партии должно быть одинакового размера и глубины.
  5. Маркировка. Все заводские изделия имеют маркировку в виде заглавных букв латинского алфавита. Если ее нет, лучше не покупать такой товар.

В том случае, когда выбранный в магазине крепеж соответствует всем вышеописанным правилам, его можно смело использовать при монтаже конструкции любой сложности. Ведь качественное изделие сделает легче даже самый изнуряющий и затяжной ремонт.

О том, как выбрать саморез по дереву, смотрите в следующем видео.

таблица. Как определить размер самореза для подрозетников? Универсальные размеры. Какими они бывают?

Ассортимент крепежных элементов, представленный в современных строительных магазинах, поражает воображение. Огромное количество изделий всевозможных форм, цветов и размеров различного назначения, которые продаются как объемными пакетами или коробками, так и поштучно. Не стали исключением и саморезы, давно уже потеснившие с полок и даже практически заменившие собой привычные старым ремонтам гвозди.

Но для того чтобы не растеряться и подобрать правильную деталь крепежа, стоит знать, для чего предназначен каждый из них, начиная от самых маленьких, заканчивая массивными металлическими саморезами с пластиковыми дюбелями в комплекте.

Какие бывают?

Как и у любого крепежного элемента, у самореза размерами являются их диаметр и длина. Для того чтобы при покупке в разных магазинах покупатель не приобрел по одной и той же маркировке разные изделия, все саморезы должны соответствовать определенным размерным стандартам. Для европейских производителей это:

  • DIN – немецкий стандарт;
  • ISO – международный стандарт;
  • ГОСТ – отечественный стандарт.

Во многом эти три норматива совпадают, хотя и имеют собственные нюансы. Производитель в описании товара обязан указывать характеристики в соответствии с одним из них. А для того чтобы было проще стандартизировать саморезы по типоразмерам, их подразделяют на несколько видов.

По дереву

Основным отличием таких саморезов является достаточно крупный шаг резьбы. Объясняется это невысокой плотностью и твердостью древесины, что позволяет выпускать более тонкие и длинные метизы (от слов «металлические изделия»). Их длина колеблется в широком диапазоне от 11 до 200 мм, а диаметр – от 2,5 до 6 мм. Чем дерево тверже, тем больший размер крепежного элемента приходится подбирать. Чаще всего саморезы для работы по дереву называют универсальными. При домашнем ремонте, чтобы закрепить плинтусы, коробки подрозетников или повесить полку на стену, достаточно самых недорогих саморезов с пластиковыми дюбелями.

В тех случаях, когда материал слишком плотный, перед креплением на саморез делают засверливание отверстия. Для того чтобы не испортить конструкцию, следует внимательно подбирать диаметр сверла. Сделать это можно с помощью небольшой таблицы.

По металлу

Саморезы для работы с металлом несколько отличаются от тех, что предназначены для деревянных конструкций. Их длина колеблется в диапазоне всего от 9,5 до 75 мм, а диаметр начинается от 3,5 мм и заканчивается уже на 4,2 мм.

Самые мелкие саморезы, которые обычно используются для скрепления гипсокартонных профилей, строители часто называют «семечки».

С прессшайбой

Такие элементы можно назвать универсальными, ведь они используются для крепления дерева, металла, пластика, сайдинга и многих других материалов. Их отличительной особенностью является большая шляпка, которую и называют прессшайбой. С ее помощью получается плотнее прижать закрепляемую конструкцию, не использую дополнительных шайб. Их длина – от 13 до 64 мм, а диаметр – всегда 4,2 мм.

Кровельные

Саморезы, которыми крепят полосы профлиста, металлочерепицу и другие виды кровли, имеют длину от 19 до 100 мм, а диаметр стержня – от 4,8 до 6,3 мм. Вместо обычной шляпки имеют крупную шайбу с резиновой прокладкой, которая не пропускает воду, что очень важно при устройстве кровли. Однако их часто используют и для крепления других конструкций, например, забора из профлиста или металлической дверной коробки гаража.

Мебельные

Такие саморезы называются «конфирматы», используются они при сборке различной мебели. Их длина составляет от 40 до 70 мм, а диаметр – от 4,72 до 6,05 мм. Такие саморезы всегда требуют предварительного просверливания намеченных отверстий специальным конфирматным сверлом; закручивают их специальным шестигранником, а не обычной отверткой.

«Глухари»

Такой крепеж применяется для монтажа тяжеловесных конструкций, где особенно нужна высокая прочность и надежность, например, при строительстве межэтажных перекрытий. Их длина обычно составляет 40 мм, а диаметр начинается от 6 и заканчивается на 10 мм. Шестигранную головку закручивают обычным гаечным ключом или специальной насадкой для шуруповерта.

Чтобы еще больше увеличить надежность такого крепления, используют пластмассовый дюбель.

Как определить?

Выучить на зубок все типоразмеры саморезов достаточно сложно, а кроме того, в этом нет никакой необходимости. Мебель или другие предметы интерьера зачастую продаются уже с подходящим крепежом, а чтобы узнать, какой саморез купить для того или иного строительного материала, достаточно посмотреть на его резьбу.

По типу резьбы различают следующие варианты.

В целом для подбора правильного размера самореза необходимо придерживаться нескольких простых правил.

  1. Длина метиза должна быть такой, чтобы прошить присоединяемый элемент насквозь и закрепиться в основе.
  2. Особое внимание длине самореза стоит уделить при выборе крепежа для деревянных конструкций. Крепление должно проходить насквозь детали и входить в заготовку не более чем на 1/3 от ее толщины в тех случаях, если она не закреплена уголками, и на 1/4, если закреплена.
  3. Цена самореза напрямую зависит от его длины, поэтому использование более длинных, чем это необходимо, креплений нерационально с точки зрения экономии.
  4. Чем тяжелее саморез, тем тяжелее общий вес конструкции. На это можно не обращать внимания при единичном использовании, но в определенных случаях строитель может использовать до нескольких сотен тысяч саморезов на конструкцию, а в таком случае их суммарный вес будет значительным.

Для того чтобы подобрать дюбель к саморезу, можно обратиться к продавцу магазина или воспользоваться следующей табличкой.

Как подобрать?

Мало просто определить правильные размеры необходимого крепежа – на самом рынке или в онлайн-магазине необходимо выбрать качественный саморез из всего многообразия вариантов. Для этого достаточно внимательно осмотреть предложенный товар.

Если он качественный, то будет соответствовать следующим критериям.

  1. Одна цветовая гамма всей партии. Цвет всех изделий, даже расфасованных по упаковкам, не должен отличаться даже по оттенку. Если цвет отличается, это говорит о разной обработке и условиях изготовления.
  2. Один размер. Изделия из одной партии не должны иметь различий в размерах, видимых человеческому глазу.
  3. Одна резьба. Расстояние между соседними витками резьбы качественного метиза всегда одинаковое.
  4. Один шлиц. Углубление в головке под отвертку на всех саморезах партии должно быть одинакового размера и глубины.
  5. Маркировка. Все заводские изделия имеют маркировку в виде заглавных букв латинского алфавита. Если ее нет, лучше не покупать такой товар.

В том случае, когда выбранный в магазине крепеж соответствует всем вышеописанным правилам, его можно смело использовать при монтаже конструкции любой сложности. Ведь качественное изделие сделает легче даже самый изнуряющий и затяжной ремонт.

О том, как выбрать саморез по дереву, смотрите в следующем видео.

Размер и вес шурупов

Шурупы имеют разные конструкции головок: от модификаций круглой шляпки до большого элемента в виде кольца / крюка. И все-таки типоразмер будет иметь неизменное характерное саморезам и шурупам обозначение: например, 4х50, 3,5х40, 7,5х52, 8х120…

Маркировка шурупов

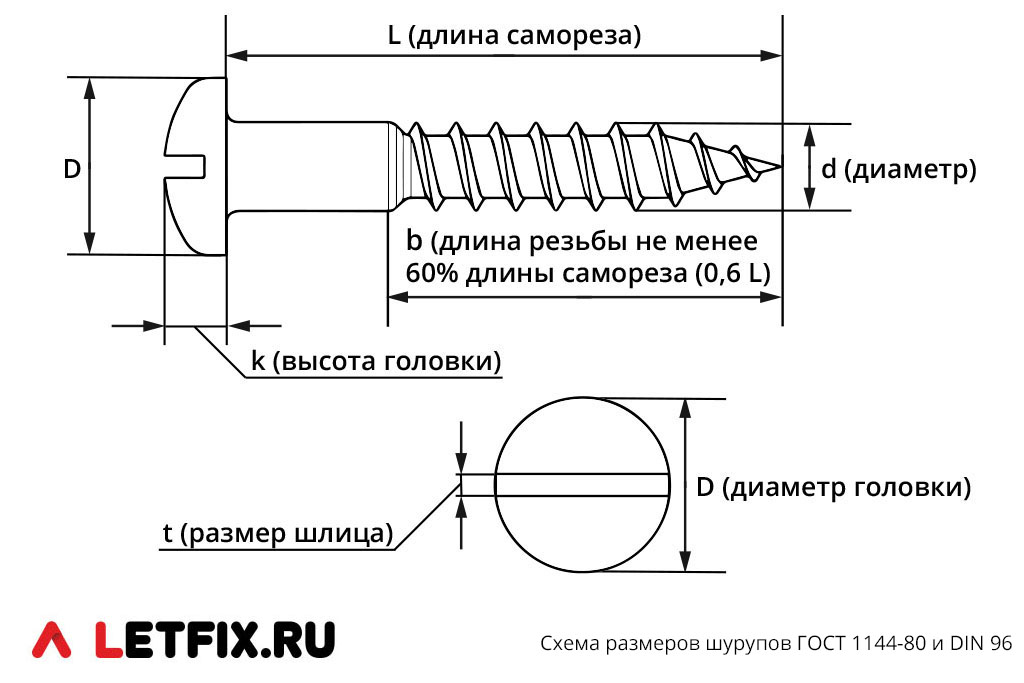

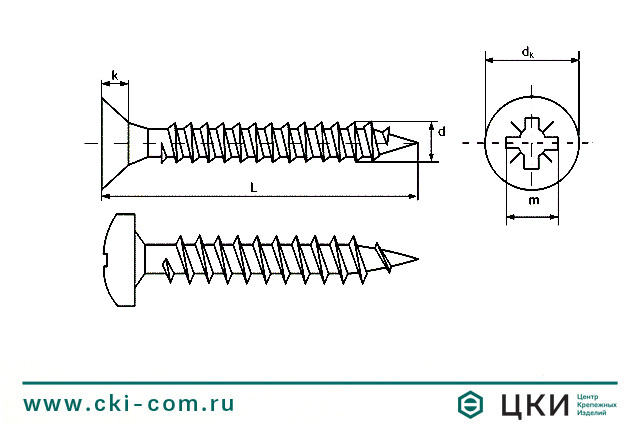

Размеры шурупов определяют два геометрических параметра: диаметр окружности выступов резьбы и длина изделия.

При выборе шурупа придерживайтесь правила «надежного крепления» — длина изделия должна быть достаточной, чтобы пройти насквозь толщину прикрепляемого материала и зафиксироваться в несущем основании минимум на 1/4 его толщины.

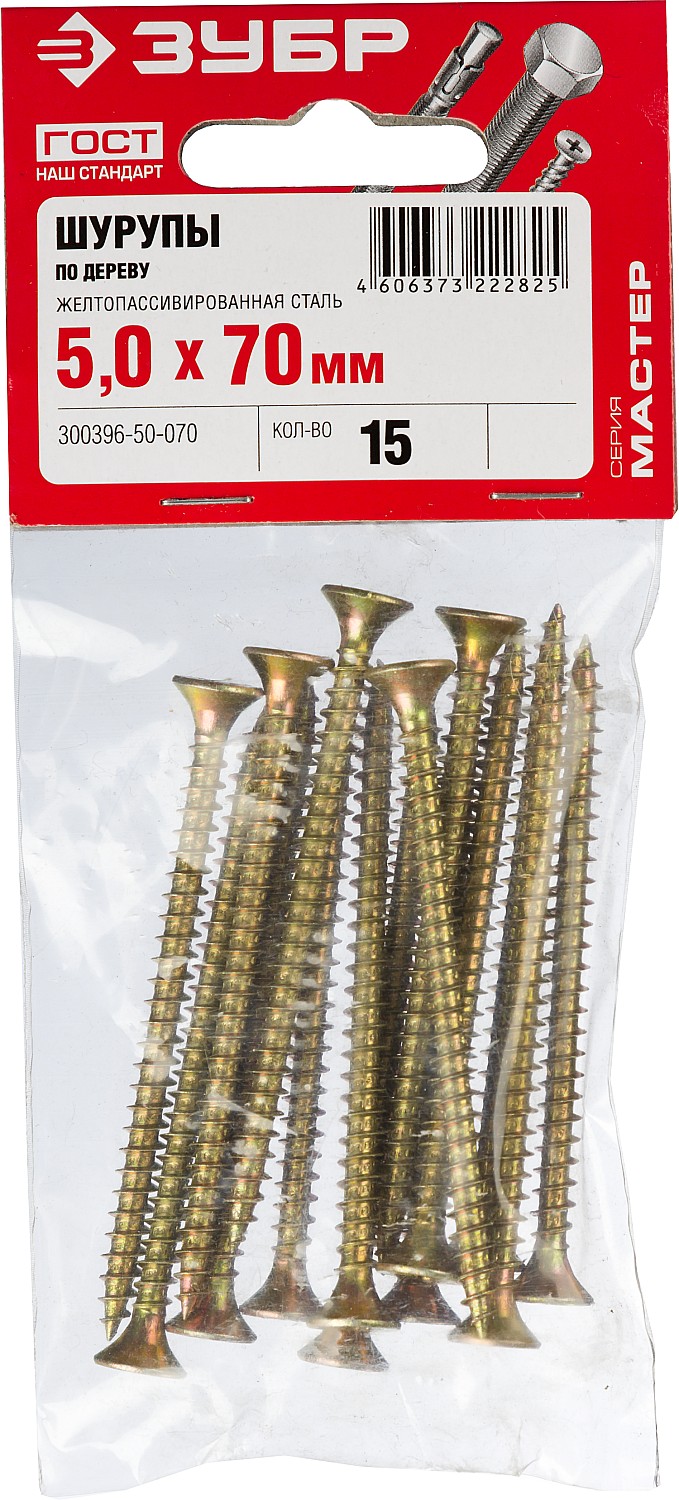

Шуруп применяется для скрепления различных конструкций к дереву, фанере, ДСП

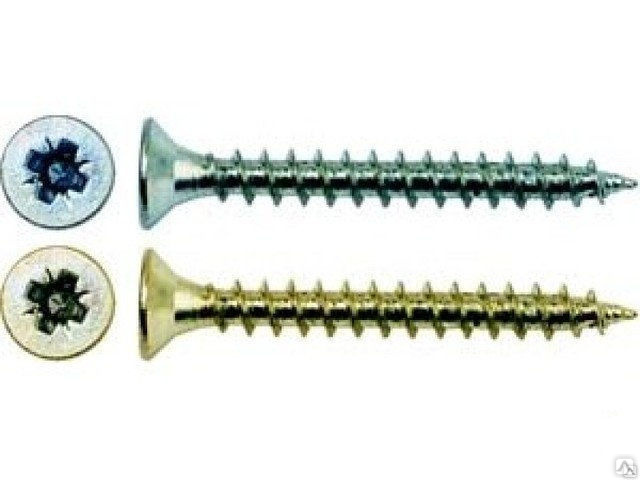

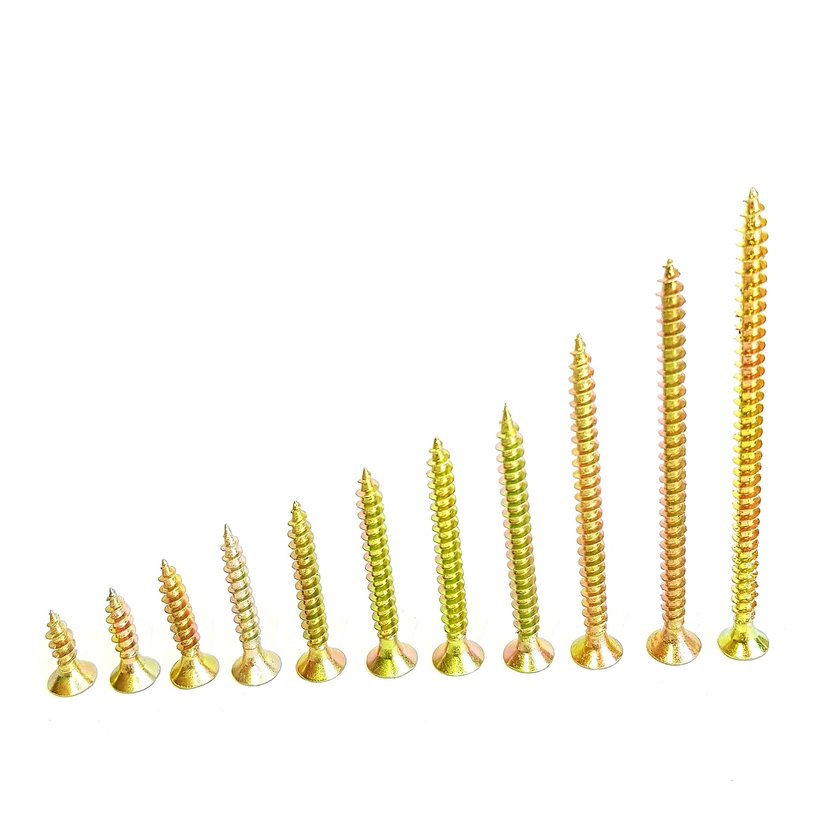

Шуруп универсальный по праву является наиболее использованным крепежным изделием. Другое название — саморез универсальный.

Маркировка/Обозначение крепежа: шуруп универсальный / ШУЖ / потай / ШУЦ / SG-W / SG-Y / саморез универсальный

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
2,5х10 0.36 2778 0.36
2,5х13 0.6 1667 0.60
2,5х16 0.64 1563 0.64
2,5х20 0.76 1316 0.76
2,5х25 0.88 1137 0.88
3,5х12 1.73 579 1.73
3,5х16 1.07 938 1.067
3,5х20 1.31 765 1. 308
3,5х25 1.65 607 1.65
3,5х30 1.95 513 1.95
3,5х35 2.28 439 2.28
3,5х40 2.6 385 2.60
3,5х45 3.11 322 3.11
3,5х50 3.57 281 3.57
3х10 0.8 1250 0.80
3х12 0.65 1539 0.65
3х16 0. 8 1250 0.80
3х20 0.97 1030 0.971
3х25 1.2 834 1.20
3х30 1.43 700 1.429
3х35 1.56 642 1.56
3х40 1.73 579 1.73
4,5х16 4.12 243 4.12
4,5х20 1.72 582 1.72
4,5х25 1.94 516 1. 94
4,5х30 2.36 424 2.36
4,5х35 2.83 354 2.83
4,5х40 3.18 315 3.18
4,5х45 3.5 286 3.50
4,5х50 3.8 264 3.80
4,5х60 4.57 219 4.57
4,5х70 5.75 174 5.75
4,5х80 5.34 188 5.34
4х12 1. 24 804 1.244
4х16 1.36 736 1.360
4х20 1.7 589 1.70
4х25 2.1 477 2.10
4х30 2.75 364 2.75
4х35 2.94 341 2.94
4х40 3.33 301 3.33
4х45 3.71 270 3.71
4х50 4.15 241 4. 15
4х60 3.7 271 3.70
4х70 4.12 243 4.12
5х100 9.67 104 9.67
5х120 9.34 108 9.34
5х16 2 500 2.00
5х20 2.19 457 2.19
5х25 2.71 370 2.71
5х30 3.17 316 3.17
5х35 3. 45 290 3.45
5х40 4.1 244 4.10
5х45 4.1 244 4.10
5х50 4.75 211 4.75
5х60 5.57 180 5.57
5х70 6.5 154 6.50
5х80 7.4 136 7.40
5х90 8 125 8
6х100 14 72 14
6х110 15 67 15
6х120 16. 5 61 16.5
6х130 17 59 17
6х140 18 56 18
6х150 19.5 52 19.50
6х160 17.76 57 17.76
6х180 19.9 51 19.9
6х200 24.5 41 24.5
6х30 4.89 205 4.89
6х40 6.14 163 6. 14
6х45 5.97 168 5.97
6х50 7.33 137 7.33
6х60 8.2 122 8.20
6х70 9.5 106 9.5
6х80 9.98 101 9.98
6х90 13 77 13

Шуруп-кольцо, шуруп-полукольцо, шуруп-костыль — конфигурации самореза универсального. Конструкционное отличие в том, что вместо потай головки стержень шурупа переходит в кольцо, полукольцо или прямой крюк. Это обусловлено индивидуальными особенностями монтажа конструкции.

Наиболее востребованные размеры 4х40, 4х50, представлены широкой линейкой мелкой упаковки подвес. Купить оптом шурупы-полукольцо можно длиной 40-120 мм диаметром от 3 до 10 мм.

Маркировка/Обозначение крепежа: HR / стальной крюк / HS / HP / винт полукольцо / саморез кольцо / Круглый крючок О — образный, цинк / Полукруглый крючок С — образный, цинк / Прямоугольный крючок Г — образный, цинк

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
10х100 61.5 17 61. 5
10х120 62 17 62
3,5х30 4 250 4.00
3х40 1.6 625 1.6
4х30 4 250 4.00
4х40 8 125 8
4х50 8.5 118 8.50
4х60 7.33 137 7.33
4х65 10 100 10
5х20 5 200 5
5х40 8. 51 118 8.51
5х50 9 112 9
5х60 9 112 9
5х65 9.67 104 9.67
5х75 12 84 12
5х80 8.14 123 8.14
5х85 13.3 76 13.3
6х100 25 40 25.0
6х40 16 63 16
6х50 15. 4 65 15.4
6х60 20.9 48 20.9
6х70 18.2 55 18.2
6х75 12.84 78 12.84
6х80 26 39 26
8х100 38 27 38
8х80 50 20 50
8х85 26 39 26

Шуруп с шестигранной головкой применяется для прочного крепления деревянных элементов конструкций
Класс прочности: 4. 8

Маркировка/Обозначение крепежа: глухарь / шуруп для лаг и реек / шуруп сантехнический / DIN 571 / GL / шуруп ДЦШ / шуруп с шестигранной головкой под ключ

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
10х100 51.8 20 51.8
10х120 61 17 61
10х140 74.5 14 74.5
10х150 71.2 15 71.2
10х160 82 13 82
10х180 91. 5 11 91.5
10х200 95.5 11 95.5
10х220 105.9 10 105.9
10х240 117.9 9 117.9
10х260 119.56 9 119.56
10х300 147.9 7 147.9
10х40 25.25 40 25.25
10х50 32.5 31 32.5
10х60 32 32 32
10х70 36 28 36
10х80 39. 9 26 39.9
10х90 46.75 22 46.75
12х100 76.22 14 76.22
12х120 86.55 12 86.55
12х140 100 10 100
12х160 112 9 112
12х180 122.7 9 122.7
12х200 142.2 8 142.2
12х220 154 7 154
12х240 164 7 164
12х260 190. 3 6 190.3
12х280 200 5 200
12х300 211.1 5 211.1
6х100 18.25 55 18.25
6х110 17.11 59 17.11
6х120 22 46 22
6х140 25.5 40 25.50
6х150 27 38 27
6х30 7 143 7. 00
6х40 7.67 131 7.67
6х50 9.6 105 9.60
6х60 11.25 89 11.25
6х70 12.5 80 12.5
6х80 14.25 71 14.25
6х90 15.64 64 15.64
8х100 32.75 31 32.75
8х120 39.5 26 39.5
8х140 45 23 45
8х150 45. 35 23 45.35
8х160 51.5 20 51.5
8х180 50.61 20 50.61
8х200 62.5 16 62.5
8х40 15.83 64 15.83
8х50 18.8 54 18.80
8х60 21.5 47 21.50
8х70 23 44 23
8х80 26 39 26
8х90 29. 75 34 29.75

Применение для крепления оконных и дверных рам из ПВХ, дерева и алюминия к бетону, полнотелому и пустотелому кирпичу

Маркировка/Обозначение крепежа: шуруп по бетону / нагель / FRS-S

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
7,5х112 21.45 47 21.45
7,5х132 29 35 29
7,5х152 33 31 33
7,5х182 36. 85 28 36.85
7,5х202 36.8 28 36.8
7,5х212 39.65 26 39.65
7,5х52 10 100 10
7,5х72 14.65 69 14.65
7,5х92 19 53 19

Применение для монтажа кабелей, цепей, строительных лесов, бытовое (светильников и др.)

Маркировка/Обозначение крепежа: HO / для строительных лесов

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
10х120 12 84 12
10х160 14 72 14
12х120 17.6 57 17.6
12х230 27 38 27
12х300 33 31 33
12х350 365 3 365
8х160 9 112 9

Шуруп двусторонний — это крепеж для монтажа деревянных конструкций в виде стержня с заостренными с двух сторон концами.

Купить шуруп двусторонний оптом и в розницу можно в следующий размерах: 6х100, 6х140, 8х100, 8х140. Универсальный крепеж шуруп-шуруп продается в пром коробах и с этикеткой как готовое решение для магазинов строительного крепежа.

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
6х100 20 50 20
6х140 20 50 20
8х100 28 36 28
8х140 40 25 40

Универсальные саморезы — 200 шт от 1 руб

АртикулНаименованиеРазмеры,
мм		ШлицПокрытиеУпаковкаКол-во в
упаковке,
шт.		Вес упаковки,
кг		Цена,
руб/шт.

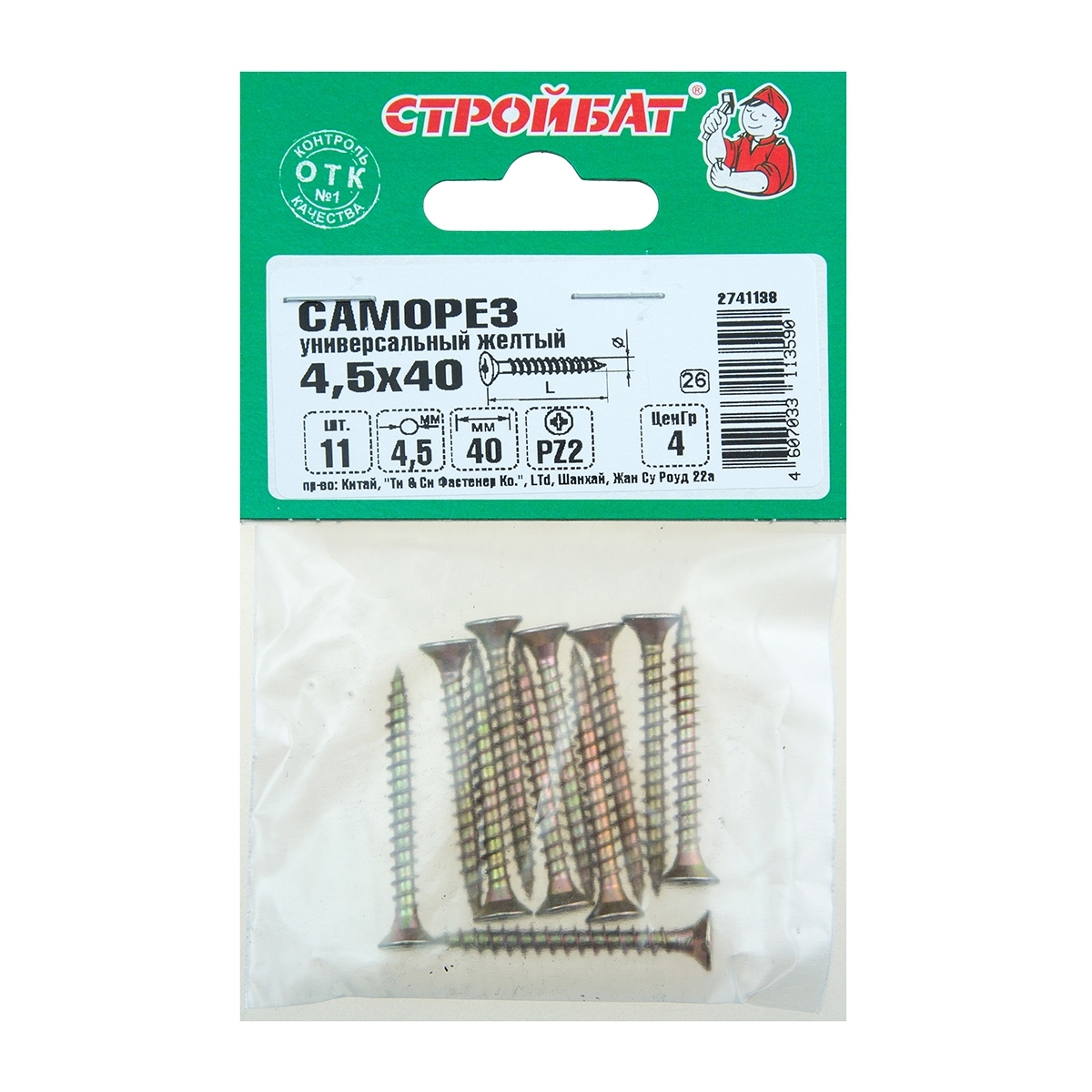

Саморезы универсальные, потай., полная резьба с насечками, без зенкеров, шлиц PZ
20113016WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		3 x 16Pz1серебромалая200,000,11,32
20113020WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		3 x 20Pz1серебромалая200,000,21,32
20113025WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		3 x 25Pz1серебромалая200,000,21,72
20113030WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		3 x 30Pz1серебромалая200,000,21,69
20113513WHPZRD2Саморезы универсальные, потай. ,
полная резьба с насечками, шлиц PZ		3,5 х 13Pz2серебромалая200,000,11,45
20113516WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		3,5 x 16Pz2серебромалая200,000,11,48
20113520WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		3,5 x 20Pz2серебромалая200,000,21,69
20113535WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		3,5 x 35Pz2серебромалая200,000,22,46
20113540WHPZRD2Саморезы универсальные, потай. ,
полная резьба с насечками, шлиц PZ		3,5 x 40Pz2серебромалая200,000,32,55
20113545WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		3,5 x 45Pz2серебромалая200,000,42,99
20113550WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		3,5 x 50Pz2серебромалая200,000,43,32
20114016WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		4 x 16Pz2серебросредн1 000,000,21,60
20114020WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		4 x 20Pz2серебро   1,91
20114025WHPZRD2Саморезы универсальные, потай. ,
полная резьба с насечками, шлиц PZ		4 x 25Pz2серебро   2,28
20114030WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		4 x 30Pz2серебромалая200,000,32,68
20114035WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		4 x 35Pz2серебромалая200,000,42,74
20114040WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		4 x 40Pz2серебромалая200,000,43,11
20114045WHPZRD2Саморезы универсальные, потай. ,
полная резьба с насечками, шлиц PZ		4 x 45Pz2серебромалая200,000,53,63
20114050WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		4 x 50Pz2серебромалая200,000,54,12
20114055WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		4 x 55Pz2серебросредн500,001,55,32
20114520WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		4,5 x 20Pz2серебросредн200,000,32,68
20114525WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		4,5 x 25Pz2серебросредн200,000,32,86
20114530WHPZRD2Саморезы универсальные, потай. ,
полная резьба с насечками, шлиц PZ		4,5 x 30Pz2серебромалая200,000,43,17
20114535WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		4,5 x 35Pz2серебромалая200,000,53,45
20114540WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		4,5 x 40Pz2серебромалая200,000,53,63
20114545WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		4,5 x 45Pz2серебромалая200,000,64,16
20114550WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		4,5 x 50Pz2серебромалая200,000,75,14
20114555WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		4,5 x 55Pz2серебросредн500,001,85,73
20114560WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		4,5 x 60Pz2серебромалая100,000,46,16
20114570WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		4,5 x 70Pz2серебромалая100,000,57,23
20115016WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		5 x 16Pz2серебромалая200,000,32,55
20115020WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		5 x 20Pz2серебромалая200,000,43,05
20115035WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		5 x 35Pz2серебромалая200,000,64,25
20115040WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		5 x 40Pz2серебромалая200,000,84,77
20115045WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		5 x 45Pz2серебромалая200,000,85,20
20115050WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		5 x 50Pz2серебромалая200,000,86,09
20115055WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		5 x 55Pz2серебросредн500,002,36,09
20115060WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		5 x 60Pz2серебромалая100,000,58,37
20115070WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		5 x 70Pz2серебромалая100,000,69,66
20116050WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		6 x 50Pz3серебромалая100,000,69,02
20116060WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		6 x 60Pz3серебромалая100,000,810,22
20116070WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		6 x 70Pz3серебромалая100,000,911,30
20116080WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		6 x 80Pz3серебромалая100,001,012,37
20123535WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		3,5 х 35 белый цинк 10001,61,48
20124040WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		4,0 х 40 белый цинк 10002,42,12
20124520WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		4,5 х 20 белый цинк 10001,651,65
20124525WHPZRD2Саморезы универсальные, потай.,
полная резьба с насечками, шлиц PZ		4,5 х 25 белый цинк 10002,061,83
Саморезы универсальные, скругл., полная резьба с насечками, без зенкеров, шлиц Pz
20153012WHPZRD2Саморезы универсальные, скругл., полная резьба с насечками, шлиц Pz3 x 12Pz1серебробольш5 000,003,01,26
20153016WHPZRD2Саморезы универсальные, скругл., полная резьба с насечками, шлиц Pz3 x 16Pz1серебробольш5 000,003,61,66
20153020WHPZRD2Саморезы универсальные, скругл., полная резьба с насечками, шлиц Pz3 x 20Pz1серебробольш3 000,002,51,91
20153512WHPZRD2Саморезы универсальные, скругл., полная резьба с насечками, шлиц Pz3,5 x 12Pz2серебробольш2 500,002,21,54
20153520WHPZRD2Саморезы универсальные, скругл., полная резьба с насечками, шлиц Pz3,5 x 20Pz2серебробольш2 500,002,81,97
20153530WHPZRD2Саморезы универсальные, скругл., полная резьба с насечками, шлиц Pz3,5 x 30Pz2серебросредн1 000,001,52,34
20154012WHPZRD2Саморезы универсальные, скругл., полная резьба с насечками, шлиц Pz4 x 12Pz2серебросредн1 000,000,92,22
20154016WHPZRD2Саморезы универсальные, скругл., полная резьба с насечками, шлиц Pz4 x 16Pz2серебросредн1 000,001,32,34
20154020WHPZRD2Саморезы универсальные, скругл., полная резьба с насечками, шлиц Pz4 x 20Pz2серебробольш2 000,003,22,46
20154025WHPZRD2Саморезы универсальные, скругл., полная резьба с насечками, шлиц Pz4 x 25Pz2серебромалая200,000,42,86
20154030WHPZRD2Саморезы универсальные, скругл., полная резьба с насечками, шлиц Pz4 x 30Pz2серебробольш1 000,002,43,05
20154040WHPZRD2Саморезы универсальные, скругл., полная резьба с насечками, шлиц Pz4 x 40Pz2серебробольш1 000,002,63,97
20154516WHPZRD2Саморезы универсальные, скругл., полная резьба с насечками, шлиц Pz4,5 x 16Pz2серебробольш2 000,003,42,55
20154520WHPZRD2Саморезы универсальные, скругл., полная резьба с насечками, шлиц Pz4,5 x 20Pz2серебробольш1 000,002,63,02
20154525WHPZRD2Саморезы универсальные, скругл., полная резьба с насечками, шлиц Pz4,5 x 25Pz2серебробольш1 000,002,63,42
20154530WHPZRD2Саморезы универсальные, скругл., полная резьба с насечками, шлиц Pz4,5 x 30Pz2серебробольш1 000,002,63,79
20154535WHPZRD2Саморезы универсальные, скругл., полная резьба с насечками, шлиц Pz4,5 x 35Pz2серебробольш500,001,54,00
20154540WHPZRD2Саморезы универсальные, скругл., полная резьба с насечками, шлиц Pz4,5 x 40Pz2серебромалая200,000,64,43
20154545WHPZRD2Саморезы универсальные, скругл., полная резьба с насечками, шлиц Pz4,5 x 45Pz2серебромалая200,000,64,80
20154550WHPZRD2Саморезы универсальные, скругл., полная резьба с насечками, шлиц Pz4,5 x 50Pz2серебробольш500,001,95,63
20155025WHPZRD2Саморезы универсальные, скругл., полная резьба с насечками, шлиц Pz5 x 25Pz2серебромалая200,000,64,25
20155030WHPZRD2Саморезы универсальные, скругл., полная резьба с насечками, шлиц Pz5 x 30Pz2серебромалая200,000,74,96
20155035WHPZRD2Саморезы универсальные, скругл., полная резьба с насечками, шлиц Pz5 x 35Pz2серебромалая200,000,75,32
20155040WHPZRD2Саморезы универсальные, скругл., полная резьба с насечками, шлиц Pz5 x 40Pz2серебромалая200,000,85,97
20155045WHPZRD2Саморезы универсальные, скругл., полная резьба с насечками, шлиц Pz5 x 45Pz2серебробольш200,000,96,28
20155050WHPZRD2Саморезы универсальные, скругл., полная резьба с насечками, шлиц Pz5 x 50Pz2серебромалая100,000,57,48
20155060WHPZRD2Саморезы универсальные, скругл., полная резьба с насечками, шлиц Pz5 x 60Pz2серебромалая100,000,68,00
20155070WHPZRD2Саморезы универсальные, скругл., полная резьба с насечками, шлиц Pz5 x 70Pz2серебросредн200,001,39,02
20156050WHPZRD2Саморезы универсальные, скругл., полная резьба с насечками, шлиц Pz6 x 50Pz3серебросредн200,001,510,28

Саморезы и шурупы | ЦКИ

Отличия саморезов и шурупов

ГОСТ 27017-86 определяет шуруп как крепежное изделие в форме стержня с наружной специальной резьбой, резьбовым коническим концом и головкой на другом конце, образующие резьбу в отверстии соединяемого деревянного или пластмассового изделия. Из этого определения становится ясно, что шуруп вворачивается в предварительно подготовленное отверстие и используется для крепления на деревянных или пластмассовых основах. Такие шурупы, изготавливаемые обычно из малоуглеродистых сталей (Ст1, Ст2, Ст3, 10кп), реже из коррозионностойких сталей без покрытия и из латуней, традиционно выпускались и выпускаются отечественной метизной промышленностью и поныне.


Однако уже давно на российском рынке появились крепежные изделия, которые по формальному определению соответствуют термину «шуруп», но имеют существенные отличия:

  • принципиально усовершенствованы их основные конструктивные элементы: головки, резьбы на стержне, концы и шлицы;
  • использованы высококачественные стали и сплавы с современными защитно-декоративными покрытиями.



В результате существенно расширились функциональные возможности этих изделий:

  • стала возможна их установка без предварительного сверления отверстий, что существенно упрощает и ускоряет процесс монтажа закрепляемых изделий;
  • расширился круг материалов, в которые можно устанавливать эти изделия: к дереву и пластмассе добавились стали, алюминиевые и медные сплавы, композиционные материалы, бетон, кирпич.


Столь значительные отличия новых изделий от шурупов потребовали появления специального термина. И такие изделия стали называть самонарезающими винтами, короче – саморезами.




Основные конструктивные элементы шурупов или саморезов это:

  • головка – часть крепежного изделия, имеющего стержень, служащая для передачи крутящего момента и образования опорной поверхности;
  • шлиц – углубление специальной формы в торце головки, служащее для передачи крутящего момента от инструмента;
  • стержень с резьбой;
  • конец.


Основные типы головок саморезов и шурупов

Использование того или иного типа головки определяется условиями и особенностями монтажа. Наиболее часто употребляются следующие типы головок:

  • шестигранная – с плоской опорной поверхностью, выступающая над плоскостью установки; применяется в основном на шурупах больших размеров или при креплении к металлическим основам, то есть в случаях, когда требуется передача значительных крутящих моментов;
  • полукруглая – с плоской опорной поверхностью, выступающая над плоскостью установки;
  • цилиндрическая со сферой, с плоской опорной поверхностью, выступающая над плоскостью установки;
  • потайная – с конической опорной поверхностью, утапливающаяся в плоскость установки;
  • потайная – с конической опорной поверхностью и зенкующими кромками на ней, утапливающаяся в плоскость установки; зенкующие кромки подготавливают углубление под установку изделия «в потай»;
  • полупотайная – с конической опорной поверхностью, частично выступающая над плоскостью установки; часто используется в декоративных целях;
  • потайная рожковая – с вогнутой опорной поверхностью, утапливающаяся в плоскость установки; незаменима при креплении гипсокартонных плит, т.к. обеспечивает легкое и надежное заглубление самореза «в потай» без предварительной раззенковки;
  • плоская с прессшайбой – с опорной поверхностью, выступающая над плоскостью установки;
  • в виде колец и крючков разной конфигурации, выступающих за плоскость установки;
  • в виде стержня с метрической резьбой, выступающим за плоскость установки.




Основные типы шлицов саморезов

Существуют следующие типы шлицов саморезов:




Основные размеры шлицов саморезов Phillips, Pozidrive, TORX

Каждый из основных типов шлицев также различается и по размерам. При этом для каждого типа шлица образуется стандартизованный и пронумерованный ряд:

  • шлицы Phillips: Ph0, Ph2, Ph3, Ph4, Ph5;
  • шлицы Pozidrive: Pz0, Pz1, Pz2 Pz3, Pz4;
  • шлицы TORX: T (или TX) 2, 3, 4, 5, 6, 7, 8, 9, 10, 15, 20, 25, 27, 30, 40, 45, 50, 55, 60, 70, 80, 90, 100.

Иначе расположенные кромки шлица Pz образуют более устойчивое сцепление c инструментом, которое уменьшает его износ, снижает вероятность «срыва». Это дает возможность приложить большее крутящее усилие к инструменту.



Российская версия шлица TORX по ГОСТ Р ИСО 10664-2007 (размеры указаны в мм)





Для каждого типа шлица и его размера (номера) требуется строго соответствующий инструмент: отвертка или бита. В противном случае возможен быстрый износ или даже разрушение элементов привода.




Основные типы резьбы саморезов

В зависимости от того, какие материалы необходимо соединить, выбирают саморез с тем или другим типом резьбы. При этом учитываются следующие традиционные для резьб количественные характеристики:

  • диаметр;
  • шаг;
  • количество заходов.


Но кроме них существенное влияние на самонарезающие свойства изделия оказывает угол при вершине профиля резьбы α. Чем меньше указанный угол, тем легче закручивается изделие, легче формируется резьба в отверстии, выше самонарезающие свойства.


Традиционные шурупы, выпускаемые отечественной промышленностью (ГОСТ 1144 -80, ГОСТ 1145-80), имеют этот угол равным 60º, как у метрической резьбы.

Современные саморезы изготавливаются с углом α=45º и меньше. Особенно эффективны такие острые резьбы при установке изделий в сравнительно мягкие материалы: дерево, ДСП, пластик и т.п

Саморезы же, предназначенные для вворачивания в металл (DIN 7976, 7981…7983), изготавливаются с большими углами (в основном 60º) для повышения прочности нитки резьбы у основания профиля. Кроме того режущая кромка изделия подвергается специальной упрочняющей термообработке, что обеспечивает твердость на ней 450HV.
Саморезы по металлу относятся к высоко стандартизованным изделиям и их резьбы изготавливаются по стандартам ISO 1478, EN 2478, DIN 7970. В чертежно-конструкторской документации перед диаметром их резьбы ставятся буквы ST (SCREW THREADS).


В таблице представлены основные размеры для острого (тип C) и притупленного (тип F) концов.

Для уменьшения времени закручивания в дерево, а также для предотвращения растрескивания древесины используются специальные насечки на резьбе, создающие дополнительные режущие кромки, и собственно волнообразная режущая кромка резьбы.






Основные типы концов саморезов

В зависимости от технологии установки, саморез следует выбирать с тем или иным концом. Наиболее распространены шурупы с традиционным острым концом, которые могут отличаться друг от друга величиной угла захода β. Понятно, что с его уменьшением облегчается внедрение стержня в материал, и увеличиваются самонарезающие свойства изделия.


У традиционных шурупов (по ГОСТ 1144-80, ГОСТ 1145-80, ГОСТ 1146-80) этот угол составляет 40о.

У популярных саморезов по гипсокартону (т.н. «черных») он значительно меньше: 26…280.
У широко распространенных универсальных еще меньше: 20…300.


Для повышения самонарезающих свойств применяются специальные конструкции конца.

Наиболее эффективны в этом плане саморезы с буром (сверлоконечные). Они действуют при установке, как последовательно работающие сверло и саморез. Сперва сверло создает в материале основы отверстие, а затем в него вворачивается саморез. Таким образом, установка происходит как единая операция ввинчивания.


Резьбонарезающий винт имеет конец в виде метчика, которым он нарезает метрическую резьбу в предварительно высверленном отверстии.



Конец на трехгранном стержне с заходной часть и плавным сбегом резьбы характерен для так называемого резьбовыдавливающего винта. Его вворачивают в гладкое отверстие, в котором он сам раскатывают соответствующую резьбу. Это удобно при установке изделий в условиях односторонне доступом и существенно увеличивает плотность соединения, особенно с металлическим листом.




Конец сверлоконечного шурупа типа Flügel, предназначенного для крепления дерева к металлу, имеет специальные крылышки на переходной части от сверлильного острия к резьбе. Они проделывают отверстие в древесине и срезаются на металлической поверхности. Далее наружная резьба шурупа формирует в металле ответную резьбу.



Размеры саморезов и шурупов

Основными для шурупов и саморезов являются два размера: диаметр и длина.

За номинальный диаметр шурупа или самореза принимается диаметр окружности выступов его резьбы.
В настоящее время шурупы выпускаются следующих диаметров: 1.6, 2.0, 2.2, 2.5, 3.0 (2.9), 3.5, 3.8 (3.9), 4.0, 4.2, 4.5, 4.8, 5.0, 5.5, 6.0, 6.3, 7.0, 7.5, 8.0, 10.0, 12.0 мм.



При этом следует иметь в виду, что саморез того или иного типа вовсе не обязательно выпускается всех возможных диаметров. Наиболее широкий ряд производимых диаметров имеют универсальные саморезы, специализированные саморезы имеют более узкие размерные ряды.

Длина самореза или шурупа измеряется по разному для потайной и выпуклой головки изделия. Для потайной за номинальную длину принимается полная длина изделия, а для выпуклой – расстояние от опорной поверхности головки до конца самореза.


Длины шурупов и саморезов нормализованы и имеют одинаковый размерный ряд: 4.5, 6.5, 7, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 25, 29, 30, 32, 35, 36, 38, 40, 41, 45, 50, 51, 55, 57, 60, 64, 66, 70, 76, 80, 89, 90, 100, 102, 120, 140, 160, 180, 200, 230, 250, 280, 300 мм. Для некоторых специализированных изделий могут применяться и другие длины. Естественно, что шурупы одного диаметра выпускаются с ограниченным рядом длин.




Выбор диаметра и длины шурупа определятся в первую очередь нагрузкой, которую должно выдерживать соединение, а кроме того размерами соединяемых деталей, материалом установки и другими факторами. При определении диаметра шурупа вворачиваемого в пластмассовый распорный дюбель следует ориентироваться на рекомендации производителя, приведенные в каталогах или на упаковке дюбелей. Дело в том, что с одной стороны, чем больше диаметр шурупа – тем прочнее соединение, но, с другой стороны, требуемый для установки крутящий момент при этом возрастает. И тогда могут быть превзойдены возможности инструмента или сорвана головка самореза.

Длина шурупа (Lш) вычисляется как сумма номинальной длины дюбеля,(Lд) толщины прикрепляемой детали (S) и диаметра шурупа (d). Последнее слагаемое обеспечивает выход конца самореза из дюбеля.

Для классических шурупов (с углом на конце 400) этого достаточно, но для остроконечных саморезов длину требуемого шурупа необходимо увеличить, чтобы весь его наконечник вышел из дюбеля при закручивании.





Понравился материал? comments powered by HyperComments

Саморез желтый цинк 4*30 универсальный. Желтопассированные саморезы 4х30 PZ (Pozidriv).

RAL 1000 RAL 1001 RAL 1002 RAL 1003

RAL 1004 RAL 1005 RAL 1006 RAL 1007

RAL 1011 RAL 1012 RAL 1013 RAL 1014

RAL 1015 RAL 1016 RAL 1017 RAL 1018

RAL 1019 RAL 1020 RAL 1021 RAL 1023

RAL 1024 RAL 1026 RAL 1027 RAL 1028

RAL 1032 RAL 1033 RAL 1034 RAL 1035

RAL 1036 RAL 1037 RAL 2000 RAL 2001

RAL 2002 RAL 2003 RAL 2004 RAL 2005

RAL 2007 RAL 2008 RAL 2009 RAL 2010

RAL 2011 RAL 2012 RAL 2013 RAL 3000

RAL 3001 RAL 3002 RAL 3003 RAL 3004

RAL 3005 RAL 3007 RAL 3009 RAL 3011

RAL 3012 RAL 3013 RAL 3014 RAL 3015

RAL 3016 RAL 3017 RAL 3018 RAL 3020

RAL 3022 RAL 3024 RAL 3026 RAL 3027

RAL 3028 RAL 3031 RAL 3032 RAL 3033

RAL 4001 RAL 4002 RAL 4003 RAL 4004

RAL 4005 RAL 4006 RAL 4007 RAL 4008

RAL 4009 RAL 4010 RAL 4011 RAL 4012

RAL 5000 RAL 5001 RAL 5002 RAL 5003

RAL 5004 RAL 5005 RAL 5007 RAL 5008

RAL 5009 RAL 5010 RAL 5011 RAL 5012

RAL 5013 RAL 5014 RAL 5015 RAL 5017

RAL 5018 RAL 5019 RAL 5020 RAL 5021

RAL 5022 RAL 5023 RAL 5024 RAL 5025

RAL 5026 RAL 6000 RAL 6001 RAL 6002

RAL 6003 RAL 6004 RAL 6005 RAL 6006

RAL 6007 RAL 6008 RAL 6009 RAL 6010

RAL 6011 RAL 6012 RAL 6013 RAL 6014

RAL 6015 RAL 6016 RAL 6017 RAL 6018

RAL 6019 RAL 6020 RAL 6021 RAL 6022

RAL 6024 RAL 6025 RAL 6026 RAL 6027

RAL 6028 RAL 6029 RAL 6032 RAL 6033

RAL 6034 RAL 6035 RAL 6036 RAL 6037

RAL 6038 RAL 7000 RAL 7001 RAL 7002

RAL 7003 RAL 7004 RAL 7005 RAL 7006

RAL 7008 RAL 7009 RAL 7010 RAL 7011

RAL 7012 RAL 7013 RAL 7015 RAL 7016

RAL 7021 RAL 7022 RAL 7023 RAL 7024

RAL 7026 RAL 7030 RAL 7031 RAL 7032

RAL 7033 RAL 7034 RAL 7035 RAL 7036

RAL 7037 RAL 7038 RAL 7039 RAL 7040

RAL 7042 RAL 7043 RAL 7044 RAL 7045

RAL 7046 RAL 7047 RAL 7048 RAL 8000

RAL 8001 RAL 8002 RAL 8003 RAL 8004

RAL 8007 RAL 8008 RAL 8011 RAL 8012

RAL 8014 RAL 8015 RAL 8016 RAL 8017

RAL 8019 RAL 8022 RAL 8023 RAL 8024

RAL 8025 RAL 8028 RAL 8029 RAL 9001

RAL 9002 RAL 9003 RAL 9004 RAL 9005

RAL 9006 RAL 9007 RAL 9010 RAL 9011

RAL 9016 RAL 9017 RAL 9018 RAL 9022

RAL 9023

Выбрать

Разница между резьбой 10-32, 12-24 и M6

Винты для стойки используются для крепления оборудования к вертикальным стойкам 19-дюймовой стойки. Универсального стандартного типа резьбы для серверных стоек не существует, однако наиболее часто используются три типа резьбы: 12-24 , 10-32 и M6 .

10-32 Резьба

10-32 Резьба

Термин 10-32 происходит от Унифицированных и американских стандартов на резьбу для болтов, гаек и крепежных винтов, опубликованных в 1974 году ANSI B1.1. Цифра «10» используется в качестве обозначения размера и не имеет числового значения. «32» относится к шагу резьбы 32 в резьбах на дюйм. Вы можете определить винт 10-32, измерив диаметр линейкой ровно на 3/16 дюйма ().

12-24 резьбы

12-24 резьбы

Тип резьбы 12-24 чаще встречается в стойках с предварительной резьбой. Крепежные детали немного больше, чем на 10-32, а резьба более ровная. Термин 12-24 также происходит от стандартов Unified и American «Винтовая резьба для болтов, гаек и крепежных винтов».Цифра «12» используется как обозначение размера, не имеющее числового значения. «24» означает 24 витка на дюйм. Вы можете определить винт 12-24, измерив диаметр линейкой чуть меньше 7/32 дюйма (5,6 мм).

Резьба M6

Резьба M6 — это метрические винты 6 мм. Стандартный метрический винт для стойки называется M6 x 1. Буква «M» означает, что он метрический. «6» — это внешний диаметр, измеренный в миллиметрах, а «1» — это расстояние между соседними витками резьбы, также в миллиметрах.Метрическая резьба используется за пределами США и обычно используется в продуктах HP и других глобальных компаний. Вы можете идентифицировать винт M6, измерив диаметр линейкой. Оно будет 6 мм или чуть больше 7/32 дюйма (0,228 дюйма).

TL; DR

Основное различие между резьбой 10-32 и 12-24 заключается в их размерах. Винты 10-32 имеют диаметр 3/16 дюйма (4,8 мм), тогда как винты 12-24 имеют диаметр 7/32 дюйма (5,6 мм). Резьба M6 имеет диаметр 6 мм, всего на 0,4 мм больше, чем винты 12-24.

Когда дело доходит до оборудования для установки в стойку, в большинстве стоек используется 12–24 резьбы, для оборудования Dell — 10–32 резьбы, для оборудования HP — аудиорезка и метрическая резьба M6. Вы захотите приобрести соответствующие гайки в обойме, чтобы идти вместе с этими винтами.

Сводка

Название статьи

Разница между потоками 10-32, 12-24 и M6 — RackSolutions

Описание

Хотя универсального стандартного типа резьбы для серверных стоек нет, есть три типа резьбы, которые наиболее часто используются: 12-24, 10-32 и M6.

Автор

Destiny Morris

Имя издателя

RackSolutions

Логотип издателя

Amazon.com: Винты для телевизора — все 3 размера VESA — Настенное крепление к телевизору — 8 мм, 6 мм и 4 мм — Универсальное: Домашнее аудио и кинотеатр

Тип монтажа Настенное крепление
Марка Неизвестный
Материал Нержавеющая сталь
Совместимые устройства Телевизоры
  • Измерьте самостоятельно или сначала ознакомьтесь с инструкцией, чтобы найти правильные винты, мы не можем обещать, что наши винты подойдут ко всем вашим телевизорам, не стесняйтесь обращаться к нам, если не уверены в размере.
  • Подходит для телевизоров с диагональю 41 дюйма и более крупных моделей Samsung, LG Vizio, Philips, Sony Bravia Sharps и т. Д.
  • Соответствует стандартам VESA 400×400 (Ассоциация стандартов видеоэлектроники)
  • Простая установка с помощью отвертки с крестообразным шлицем

Настенный монтаж телевизора — какие винты мне нужны от настенного кронштейна до телевизора?

Я креплю телевизор Самсунг к стене .Я купил самый продаваемый комплект для настенного крепления телевизора. У меня все настроено для крепления телевизора. У меня есть инструменты и все необходимое оборудование. Проблема, с которой я столкнулся, заключается в том, что винты, входящие в комплект для монтажа телевизора, не входят в заднюю часть телевизора. Винты, входящие в комплект для крепления телевизора, слишком широкие . Я не могу закрепить телевизор на монтажном кронштейне. Я что-то пропустил? Как узнать, какие винты подходят к моему телевизору, чтобы удерживать кронштейн?

Винты какого размера мне нужны от настенного кронштейна до телевизора?
Узнайте, какой размер и длина винта позволяют прикрепить телевизор к настенному кронштейну

Винты для крепления телевизора к настенному кронштейну:
Самым распространенным винтом для крепления телевизора к настенному кронштейну является винт M8 .
Другие размеры винтов для некоторых телевизоров: M4 , M5 и M6 .
Длина будет зависеть от типа вашего телевизора.

Вот 4 набора винтов для крепления телевизора к настенному кронштейну…

Универсальный набор винтов для крепления телевизора

Набор винтов для крепления телевизора Samsung

LG Комплект винтов для крепления телевизора

Комплект винтов для крепления телевизора VIZIO

Винты для крепления телевизора M8 с резиновыми прокладками
M8 x 20 мм — M8 x 30 мм — M8 x 40 мм — M8 x 50 мм

M4 M6 M8 Таблица сравнения размеров винтов
Обратите внимание на различия в размерах винтов M4, M6 и M8

Длина винтов зависит от глубины вашего телевизора.
Наиболее распространенная длина винтов M8 для телевизоров составляет 10 мм, 12 мм, 20 мм, 25 мм, 30 мм, 40 мм, 50 мм и 60 мм .
Для некоторых телевизоров требуется более длинный миллиметровый винт.
Большинство винтов должны иметь прокладку, чтобы обеспечить поток воздуха позади телевизора и т. Д.
См. Изображение ниже, чтобы увидеть прокладки на винтах для телевизора…

Крепление для телевизора с резиновыми прокладками, прикрепленными к винтам
Прокладки используются на Крепежные винты для телевизора для решения проблем с воздушным потоком и длиной

Таблица креплений настенного кронштейна к телевизору — VESA
M4 — M6 — M8 — Размеры винта B0lt — Размер экрана — VESA

Чтобы определить глубину или длину необходимый вам винт:
Вставьте карандаш или зубочистку в отверстие для винта, чтобы приблизительно оценить глубину или длину необходимого винта.
Вы также можете приобрести универсальный комплект для крепления телевизора к настенному кронштейну и иметь все необходимые винты, включая распорки и шайбы.
Винт, которым монтажный кронштейн крепится к телевизору, должен иметь резьбу не менее 5 мм для крепления телевизора для надежной фиксации.
Убедитесь, что вы добавили глубину или толщину монтажного кронштейна телевизора, когда найдете правильную длину винта .



КАК ПОДСОЕДИНИТЬ ТЕЛЕВИЗОР НА НАСТЕННОМ КРЕПЛЕНИИ — ШАГ ЗА ШАГОМ
Универсальный комплект для крепления — Найдите шпильку — 24 ″ — Крепление на шпильке — Гипсокартон

Чтобы найти правильный размер и длина винтов для крепления телевизора к настенному кронштейну…
Здесь представлены комплекты винтов от телевизора к настенному кронштейну для телевизоров Samsung , телевизоров LG , телевизоров Vizio , а также универсальных крепежных винтов и шайб для телевизоров.

Болты крепления телевизора Samsung Винты Шайбы
Этот набор винтов подходит для ВСЕХ телевизоров Samsung при установке телевизора на настенный кронштейн

Болты крепления телевизора LG Винты Шайбы
Этот набор винтов подходит для ВСЕХ телевизоров LG Телевизоры при установке телевизора на настенный кронштейн

Винты для крепления телевизора Vizio Винты Шайбы
Этот набор винтов подходит для ВСЕХ телевизоров Vizio при установке телевизора на настенный кронштейн

Универсальные винты для крепления телевизора
Этот набор винтов подходит для БОЛЬШИНСТВА телевизоров при установке телевизора на настенный кронштейн.

Установить телевизор на стену не так просто…
Попросите профессионала сделать это для вас примерно за 75 долларов.
Amazon теперь предлагает Amazon Home Services, и часть этой услуги предлагает профессиональный настенный монтаж телевизора.
Посмотрите изображение ниже и щелкните по нему, чтобы узнать, сколько будет стоить профессиональная установка телевизора для вас…

Вам нужен кто-то, чтобы закрепить телевизор на стене?
Услуга настенного крепления телевизора на Amazon

Нужна помощь в подборе винтов правильной длины и диаметра для крепления телевизора? Пожалуйста, оставьте свой вопрос ниже, и мы будем рады помочь!

Пожалуйста, поделитесь нашими проектами помощи по ремонту DIY:

ALLEN VETTER — DIY Repair Assistant

Allen — специалист по обслуживанию дома / бытовой техники и автор / создатель этого веб-сайта.Он имеет 33-летний опыт поиска и устранения неисправностей и ремонта всех типов бытовой техники. Свяжитесь здесь

Размер винта для номерного знака — винты какого размера подойдут к вашему автомобилю? • Road Sumo

Если вам нужно заменить отсутствующий или изношенный винт номерного знака, важно знать, какой размер подойдет вашему автомобилю или грузовику. Какой размер винта номерного знака подойдет к вашему автомобилю?

Самый распространенный размер винта для номерного знака — 1 / 4-14-3 / 4 дюйма. Это саморезы, которые подходят для большинства автомобилей, оснащенных нейлоновыми или пластиковыми фиксаторами.

В автомобилях с металлическими резьбовыми отверстиями используются винты с пластиной другого типа. Типы и размеры этих винтов также различаются в зависимости от марки или модели автомобиля.

Хотя для большинства автомобилей существует стандартный размер винта для номерного знака, некоторые модели рекомендуют винт другого размера. В этой статье я перечислю рекомендуемые размеры винтов для различных моделей автомобилей, включая Honda, Toyota, Nissan, BMW, Ford F-150, Ram и Chevrolet.

Читайте дальше, чтобы узнать больше о стандартных размерах винтов для номерного знака и различных типах винтов для номерного знака для легковых и грузовых автомобилей.

Также обратите внимание на эти нержавеющие винты номерного знака из нержавеющей стали, которые являются стандартным размером для большинства автомобилей.

Нажмите здесь, чтобы увидеть эти винты для номерного знака на Amazon.

Чтобы быть уверенным, что эти винты подойдут к вашему автомобилю, вы можете поискать в обзорах или поиске на Amazon, чтобы узнать, используют ли другие этот винт с вашим автомобилем. В противном случае прочтите рекомендуемые винты для наиболее популярных марок автомобилей.

Размер винта номерного знака

Самый распространенный размер винта номерного знака — 1 / 4-14-3 / 4 дюйма.В этих числах есть смысл. Первое число (1/4), дробное, представляет собой диаметр резьбы винта в дюймах. Число в середине (14) — это количество витков резьбы винта. Последнее число (3/4) — это длина винта, также в дюймах.

Хотя для номерных знаков существует стандартный размер винта, не все они одинаковы.

Например, есть винты от производителя оригинального оборудования (OEM). Эти винты изготавливают производители оригинального оборудования.Они специально подходят для определенных марок и моделей автомобилей.

Производители легковых и грузовых автомобилей производят собственные винты из различных материалов и размеров, специально подходящие для держателей номерных знаков моделей автомобилей. Например, некоторые из производимых ими винтов имеют шестигранные головки, шестигранные головки с прорезями, головки фермы или головки фермы с прорезями.

Если вам нужен винт определенного типа и / или размера, вам не составит труда его найти. Большинство этих винтов OEM можно приобрести у производителей автомобилей.Они доступны у большинства поставщиков автозапчастей, а также в автосервисах.

Позже я перечислю рекомендуемые размеры винтов для конкретных моделей автомобилей.

Стандартные размеры винтов для номерных знаков

Ниже приведена таблица, в которой показаны некоторые стандартные размеры номерных знаков, используемых сегодня в большинстве современных автомобилей.

Тип винта Стандартные размеры
82-5503 — Головка с прорезью и шайбой 1/4 x 3/4 Универсальная оцинкованная
14099 — Головка с прорезями для фермы 1/4 x 3/4 оцинкованная Универсальная
6717 — Головка фермы с прорезями 1/4 x 3/4 Черный, GM и универсальный
1434 SS — Головка с крестообразным шлицем 1/4 x 3/4 нержавеющая сталь
12932 — цилиндрическая головка с прорезью 1/4 x 3/4 нержавеющая сталь, GM и универсальная
12818 — шлицевая шестигранная шайба 1/4 x 3/4 нержавеющая сталь, универсальная
1012SS — Головка с крестообразным шлицем # 10 x 1/2, нержавеющая сталь
858SS — Головка с крестообразным шлицем # 8 x 5/8 Нержавеющая, европейская и универсальная
903 — Шестигранная головка с прорезями # 12 x 3/4 оцинковка, Subaru и Uni versal
6552 — Шестигранная шайба с прорезями 1/4 x 3/4, черный цинк, универсальный
90-6739 — Ферма с прорезями 1/4 x 5/8 оцинкованная-затупленная точка, Универсальный
1939 — Шестигранная шайба со шлицем 1/4 x 5/8 с 5/8 o.d. Шайба, Ford # N800369-S2

Примером стандартного винта для номерного знака являются нержавеющие винты для номерного знака Revolution. Эти винты не ржавеют, потому что они сделаны из высококачественной нержавеющей стали.

Щелкните здесь, чтобы увидеть их на Amazon.

Эти винты представляют собой саморезы длиной 3/4 дюйма, которые подходят для большинства легковых и грузовых автомобилей с нейлоновыми / пластиковыми фиксаторами.

Другой пример винтов для номерных знаков стандартного размера, которые подходят для большинства легковых и грузовых автомобилей, — это крепежные детали SNUG.

Щелкните здесь, чтобы увидеть их на Amazon.

Эти винты 1/4 x 3/8 дюйма изготовлены из высококачественной нержавеющей стали 304. У них есть шестигранные головки с прорезями, которые легко закрепить с помощью отвертки с плоской головкой. Эти винты подходят для отверстий на большинстве номерных знаков отечественных легковых и грузовых автомобилей.

Вышеуказанные винты подходят для большинства моделей легковых и грузовых автомобилей; однако некоторые производители автомобилей рекомендуют использовать винт определенного типа. Ниже приведены различные рекомендуемые винты для разных моделей автомобилей.

Honda

Для моделей легковых и грузовых автомобилей Honda обратите внимание на стальные винты номерного знака Revolution.

Щелкните здесь, чтобы увидеть их на Amazon.

Эти винты изготовлены из оцинкованной нержавеющей стали с черным покрытием, что делает их устойчивыми к ржавчине и прочностью.

Для них не требуются нейлоновые вставки, к тому же они имеют универсальную посадку. Они имеют длину 3/4 дюйма и диаметр 1/4 дюйма. Эти винты подходят для большинства отечественных и импортных автомобилей и могут использоваться в любом грузовике или мотоцикле.

Тойота

Рекомендуемый винт номерного знака для автомобилей Toyota — 1 x 0,5 x 0,5 дюйма. Примером винта для номерного знака легкового или грузового автомобиля Toyota являются винты RSD Never Rust OE Style.

Щелкните здесь, чтобы увидеть их на Amazon.

Эти винты подходят для номерных знаков всех моделей Toyota. Эти винты изготовлены из нержавеющей стали. В комплект входят два стандартных винта для заднего номерного знака и два самореза для переднего номерного знака.

Если вы ранее закрепляли или просверливали передний бампер винтом большего размера, вам может потребоваться добавить или использовать пластиковый анкер для закрепления этих винтов.

Nissan

Правый размер винта номерного знака Nissan составляет 1 / 4-14-3 / 4 дюйма. Я также рекомендую стальные винты номерного знака Revolution для автомобилей Nissan.

Щелкните здесь, чтобы увидеть их на Amazon.

Это стандартные винты 1 / 4-14-3 / 4 дюйма с шестигранной головкой с прорезью и черным как уголь.Они изготовлены из нержавеющей высокопрочной стали.

Эти винты изготовлены из оцинкованной нержавеющей стали. Для дополнительной прочности предлагается дополнительный винт с черным покрытием.

БМВ

Стандартный размер винта BMW для номерного знака составляет около 10 мм в длину. Крепежные винты M5x10мм отлично подойдут. Вы можете выбрать длину от 8 мм до 12 мм. Если вам нужна замена винтов в номерных знаках BMW, вы можете использовать винты Prime Ave из нержавеющей стали стандартной длины.

Щелкните здесь, чтобы увидеть их на Amazon.

Эти винты спроектированы и изготовлены в соответствии с высочайшими стандартами. Изготовлены из нержавеющей стали 316; поэтому они устойчивы к коррозии и долговечны.

Форд Ф-150

Стандартный размер винта номерного знака для грузовиков Ford F-150 составляет 1 / 4-14-5 / 8 дюйма (диаметр резьбы 1/4 дюйма, 14 витков резьбы, длина 5/8 дюйма). Примером этого винта для Ford F-150 является винт SNUG Fastener из нержавеющей стали.

Щелкните здесь, чтобы увидеть их на Amazon.

Это винты из нержавеющей стали с шестигранной головкой с прорезью, которые можно легко затянуть с помощью торцевого ключа 3/8 дюйма или отвертки с плоской головкой.

Они подходят для номерных знаков Ford F-150 и большинства отечественных грузовиков и легковых автомобилей, в которых используются нейлоновые или пластиковые держатели. 100% гарантия подтверждает его некоррозионную способность.

Таран грузовик

Размер винта номерного знака грузовика RAM составляет 1 / 4-14-3 / 4 дюйма.Это стандартный размер для большинства автомобилей. Винт надежного размера, который подойдет к любому грузовику с оперативной памятью, — это нержавеющие винты для номерного знака Ottospeed.

Щелкните здесь, чтобы увидеть их на Amazon.

Это 100% нержавеющие винты из морской нержавеющей стали 316. Они более прочные и устойчивые к коррозии благодаря собственному черному покрытию.

Их стандартный размер 1 / 4-14-3 / 4 с шестигранной головкой 3/8 дюйма делает их совместимыми с большинством автомобилей, в которых используются нейлоновые / пластиковые фиксаторы.Вы можете использовать их в качестве модернизации менее прочных винтов, поставляемых автомобильным дилером.

Шевроле

Стандартный размер винта для крепления номерного знака Chevrolet составляет около 10 мм в длину. Вы можете выбрать длину от 8 мм до 12 мм. Винт надежного размера для моделей Chevrolet — это винт для пластины из нержавеющей стали Prime Ave.

Щелкните здесь, чтобы увидеть их на Amazon.

Эти винты изготовлены из высококачественной нержавеющей стали 18-8. Кроме того, они имеют пожизненную гарантию и гарантию защиты от ржавчины.

Эти винты имеют анкерные головки, не требующие использования шайб для крепления ваших номерных знаков. Они имеют низкие профили, чтобы улучшить внешний вид вашего автомобиля, и достаточно длинные, чтобы их можно было использовать вместе с рамкой номерного знака. Это также саморезы, которые идеально подходят для ваших номерных знаков.

Опять же, какого размера винты для номерного знака? Какой стандартный размер винта номерного знака? Наиболее распространенный размер винта номерного знака — 1 / 4-14-3 / 4 дюйма (диаметр резьбы 1/4 дюйма, 14 витков, длина 3/4 дюйма).Но, как описано выше, для некоторых моделей легковых и грузовых автомобилей требуются винты разных размеров.

А теперь давайте посмотрим, где можно купить винты для номерных знаков.

Где купить винты для номерных знаков?

Винты для номерных знаков можно купить во многих местах. Одно из лучших мест, где можно купить винты для номерного знака, — это Amazon, потому что вы можете найти свою модель автомобиля.

Например, винты номерного знака из нержавеющей стали Revolution (щелкните здесь, чтобы увидеть их на Amazon) подходят для большинства автомобилей.Но для подтверждения вы можете поискать вашу конкретную марку и модель автомобиля в разделе вопросов и отзывов. Часто возникает вопрос, подойдет ли этот винт к вашему автомобилю.

Вы также можете найти на Amazon винт для номерного знака вашей конкретной марки и модели, например «Винты для номерного знака Volvo C30».

Винты можно приобрести у дилера, у которого вы приобрели автомобиль, или в большинстве обычных магазинов автозапчастей.

При выборе подходящего винта учитывайте длину винта.Он должен соответствовать длине отверстия и подходить ко всему креплению номерного знака.

Ниже приведены 7 элементов или частей крепления номерного знака, которые следует учитывать:

  1. Шайбы
  2. Крышки винтов с основанием
  3. Прозрачная крышка номерного знака (если разрешена)
  4. Рамка номерного знака
  5. Номерной знак
  6. Прокладка рамы
  7. Прокладки

Эти семь элементов иногда могут составлять примерно 1/2 дюйма (12 мм).Если купленные вами винты будут слишком длинными или слишком короткими, они не войдут в пластину надежно. Вы также должны учитывать материалы, из которых изготовлены эти винты. Выбирайте нержавеющие и прочные винты, потому что они постоянно подвергаются суровым дорожным условиям.

Как заменить винты номерного знака

Заменить винты номерного знака просто и легко, особенно если у вас есть ноу-хау. Вам понадобится отвертка с плоской головкой или крестообразная отвертка, чтобы открутить старые и ввинтить новые.

При замене старых винтов выполните следующие действия:

  1. Начните с заднего номерного знака. Используйте правую отвертку и открутите два имеющихся винта в верхней части края номерного знака или на рамке номерного знака (если таковая имеется).
  2. Снимите номерной знак (и рамку номерного знака) и отложите их в сторону. При необходимости очистите их.
  3. Удалите всю грязь и мусор вокруг отверстий для винтов.
  4. Верните номерной знак (и рамку) в исходное положение.
  5. Начните прикручивать новые винты к пластине или рамке пластины с помощью отвертки. Убедитесь, что вы полностью закрепили пластину и рамку пластины.
  6. Теперь перейдите к передней части автомобиля и выполните ту же процедуру для откручивания и завинчивания переднего номерного знака.

Примечание о винтах заднего номерного знака

В большинстве автомобилей, произведенных в Соединенных Штатах, используются винты для листового металла и нейлоновые гайки с защелкой для передних и задних номерных знаков, за исключением Chevrolet Corvette.Большинство автопроизводителей в Европе и Азии используют метрические винты с резьбовыми вставками.

Винты, используемые для задних номерных знаков, обычно не такие же, как винты, используемые для передних номерных знаков. Чаще всего сзади имеется кронштейн для крепления номерного знака, который сначала прикрепляется к автомобилю перед номерным знаком. Когда этот кронштейн установлен на место, вы будете знать, что номерной знак полностью вкручен.

Заключение — какого размера винты номерного знака?

Какой стандартный размер винта для номерного знака? Стандартный размер винтов номерного знака для транспортных средств в Соединенных Штатах — 1 / 4-14-3 / 4 дюйма.Эти саморезы подходят для большинства автомобилей с нейлоновыми или пластиковыми фиксаторами.

Для автомобилей с металлическими резьбовыми отверстиями требуется винт для пластины другого типа. Размеры этих винтов также различаются в зависимости от марки или модели автомобиля.

Крепления для телевизоров поставляются с винтами?

Если вы просто ищете подходящее настенное крепление для своего телевизора, я знаю, насколько неприятно это может быть, пытаясь выяснить, есть ли у вас подходящее или нет?

Совпадают ли отверстия в кронштейне для вашего устройства? Сможешь повесить сам? Поставляются ли крепления для телевизора с винтами, и подойдут ли они к вашему телевизору? С чего начать? Наличие винтов и подходящих может быть самой важной частью этого процесса.

Итак, крепления для телевизоров идут с винтами? Кронштейны для телевизоров должны поставляться с винтами для крепления устройства к кронштейну и кронштейна к стене. Винты, поставляемые для крепления телевизора к кронштейну, имеют другой рисунок резьбы, чем винты, которые крепятся к стене.

В качестве аффилированного лица я могу получать часть продаж или другую компенсацию за ссылки на этой странице.

Читайте также:

Насколько сложным может быть монтаж телевизора?

Это совсем не сложно, если вы немного разберетесь с терминологией, о которой я расскажу в этой статье.Я довольно часто слышу термины M8 или VESA, когда говорят о креплениях для телевизоров (и не зря).

К сожалению, люди смешивают их и используют как взаимозаменяемые. Так поступают даже телемагазины, но это не помогает. Что ж, я здесь, чтобы помочь вам понять разницу, чтобы вы могли выбрать подходящее крепление для телевизора. Теперь, если вы готовы, пора приступать!

Универсальные ли винты для крепления телевизора?

Я считаю, что важно знать это сразу, чтобы положить конец путанице.Крепежные винты для телевизора, которыми телевизор крепится к кронштейну, являются универсальными, , если они того же размера VESA . Я подробно расскажу о том, что означает VESA, в следующем разделе.

Когда впервые появились плоские экраны, не все производители использовали одинаковые диаметры резьбы и винтов. Из-за этого было очень сложно определить, какое крепление для телевизора вам следует приобрести. Теперь существует стандарт, которому следуют большинство производителей телевизоров, который значительно упрощает размещение телевизора на стене.

Что означает «Совместимость со стандартом VESA»?

Прежде всего, что такое VESA?

VESA — это аббревиатура от «Video Electronics Standards Association». По сути, это стандарт, созданный для обеспечения того, чтобы размеры или расположение резьбовых отверстий на задней панели светодиодного телевизора (независимо от того, какой производитель это сделал) будут одинаковыми. Вот и все!

Настенные телевизоры

стали настолько огромным рынком, что нужно было что-то делать, чтобы сделать процесс максимально простым для потребителя.Мне кажется, что производители с меньшей долей рынка, вероятно, очень быстро присоединились к VESA. Это помогает им конкурировать с крупными игроками в индустрии производства телевизоров.

То, что производители придерживаются принципа расположения отверстий для винтов, позволяет им соответствовать требованиям VESA. Чтобы узнать, какому стандарту VESA соответствует ваш телевизор, найдите отверстия для винтов на задней панели телевизора и выполните измерения по горизонтали и вертикали.

Измерение следует проводить в метрических единицах. Да, это даже так в Соединенных Штатах, поскольку это мировой стандарт.Вот некоторые из наиболее популярных измерений / размеров.

Расположение отверстий Размер винта
75 мм x 35 мм M4 x 8 мм
75 мм X 75 мм M4 X 10 мм
100 мм X 100 мм M4 X 10 мм
200 мм X 200 мм M6 X 8 мм

И так далее по мере того, как телевизоры становятся все больше и больше.

Имперские единицы измерения легко вычислить.1 ДЮЙМ = 25,4 мм

Как видите, когда телевизор становится больше, а отверстия становятся дальше друг от друга, винты тоже становятся больше. Это имеет смысл только потому, что большему телевизору потребуется винт большего диаметра, чтобы выдержать вес телевизора.

Что такое винт VESA?

Я видел в сети вопросы от людей, которые спрашивали, что такое винт VESA. Короче говоря, винт VESA — это винт, соответствующий стандарту VESA по длине и диаметру. Вот и все.

Что означает винт M8?

Еще один замечательный вопрос, который я обнаружил, который заслуживает объяснения, чтобы вы полностью понимали эту концепцию, — что такое винт M8 или M10 ETC?

Например,

M8 означает диаметр болта, который составляет 8 мм (в метрических единицах).M10 будет означать, что винт / болт составляет 10 миллиметров и так далее. Просто, не правда ли?

Прочтите это для получения дополнительной информации.

А теперь ответим еще на несколько вопросов по этой теме, касающихся винтов и креплений для телевизоров.

Как узнать, совместим ли мой телевизор со стандартом VESA?

Чтобы узнать это, измерите расстояние до четырех отверстий на задней панели телевизора. Как только у вас это будет, вы можете отправиться в магазин за настенными креплениями для телевизора. На упаковке настенных креплений будет указано, соответствуют ли они требованиям VESA.

Когда вы находите VESA-совместимое настенное крепление, которое поддерживает телевизор с полученными вами измерениями, то вы знаете, что ваш телевизор VESA-совместимый. Это имело смысл? Хороший.

Винты какого размера используются для крепления телевизоров?

Для телевизоров разного размера используются винты разного размера.

Что вам нужно знать, так это то, что каждое настенное крепление, соответствующее стандарту VESA, будет иметь винты нескольких размеров, чтобы соответствовать всем разным размерам телевизоров, которые поддерживает конкретное крепление.Это помогает избавиться от догадок почти сразу!

Если вы знаете, на каком расстоянии находятся отверстия для телевизора, вы сможете легко найти подходящее крепление.

Просто знайте, что настенные крепления подходят для телевизоров разных размеров, но пусть это не сбивает вас с толку.

Разрушают ли стены крепления для телевизоров?

Крепления для телевизоров

определенно могут испортить стены. Это неудивительно, так как это большие кронштейны, которые крепятся к стене, чтобы удерживать до 100 фунтов или более, в зависимости от размера телевизора.

Просто убедитесь, что при установке вы перекрываете хотя бы одну (а лучше две) шпильки для крепления. Это поможет предотвратить закапывание кронштейна и повреждение стены.

К сожалению, будут какие-то поломки в виде шурупов, и даже в гипсокартон будут вкручиваться шпильки, а затем и шпильки. Возможно, вам придется установить анкеры для ваших винтов, если вы не можете вставить шпильки так, как нужно, но это просто делает отверстие еще большего размера.

Проделать в стене дыры просто невозможно, если вы хотите повесить на нее телевизор.

К счастью, сам кронштейн и телевизор будут закрывать отверстия. На самом деле отверстия будут заполнены до тех пор, пока вы не решите снять настенное крепление для телевизора.

По опыту могу сказать, что нанесенный ущерб необходим и его очень легко исправить. Немного грязи для гипсокартона и ленты, затем немного краски, и стена снова станет как новая!

Заключение

В заключение, теперь вы знаете:

  • о стандартах VESA, установленных для обеспечения совместимости телевизоров разных производителей
  • благодаря стандартам VESA
    • вы знаете, как измерить заднюю часть телевизора, чтобы определить, какой размер кронштейна вам понадобится.
  • , вы должны понимать, что M — это размер винта, например, M8 — это диаметр 8 миллиметров
  • , поскольку большинство читателей этой статьи из США, вы также знаете, что 25.4 миллиметра равны 1 дюйму
    • Винты
  • предоставляются при покупке настенного крепления, причем не только одного размера, но обычно нескольких разных размеров, потому что на кронштейн можно установить телевизоры разных размеров

Надеюсь, я смог помочь вам с вашими вопросами относительно винтов и настенных креплений. А теперь давайте займемся этим настенным креплением для телевизора! Удачи!

Размеры болта с шестигранной головкой и таблица размеров болта с шестигранной головкой

Вы когда-нибудь задумывались, «какой толщины у болта, который я только что купил»? Что ж, хорошая новость заключается в том, что крепежные детали изготавливаются по универсальным спецификациям, известным во всем мире.Поэтому все, что вам нужно сделать, это посмотреть на таблицу размеров болтов с шестигранной головкой, и вы найдете все, что вам нужно знать. И независимо от того, ищете ли вы винт с шестигранной головкой класса 5 или винт с шестигранной головкой класса 8, их габаритные размеры будут идентичными. Отличается только материал, из которого они сделаны.

Однако убедитесь, что вы сравниваете яблоки с яблоками, потому что «Болты с шестигранной головкой» и «Винты с шестигранной головкой» — разные вещи!

Lightning Bolt имеет много людей, которые связываются с нами и меняют названия винтов с шестигранной головкой и болтов с шестигранной головкой, поскольку они являются синонимами… это не так.

Болты с шестигранной головкой «менее точны» и, следовательно, дешевле, чем винты с шестигранной головкой. Дополнительные особенности, которые имеют винты с шестигранной головкой, которые делают их превосходными, заключаются в том, что они изготовлены с более высоким уровнем преграды (более жесткие допуски), а также имеют шайбу, обращенную под головку болта. Стандартные размеры винта с шестигранной головкой включают:

Будучи крупнейшим производителем крепежа в Луизиане, Lightning Bolt обслуживает промышленные потребности наших клиентов с 1994 года. все вместе.Помимо обычных гаек и болтов, у нас также есть огромный ассортимент экзотических крепежных изделий, таких как монель, сплав 20, хастеллой, инконель, дуплекс и многие марки нержавеющей стали.

Lightning Bolt & Supply обслуживает потребности в промышленных крепежных изделиях в Северной Америке более 25 лет. Кроме того, мы понимаем размеры болтов с шестигранной головкой. И с тех пор наша ориентация на производство высококачественных деталей по конкурентоспособным ценам позволила нам стать лидером отрасли. Наша ниша в крепежах из экзотических сплавов с высоким содержанием никеля включает такие материалы, как хастеллой, инконель, монель, A-286, 904L, сплав-20, дуплексная нержавеющая сталь, а также многие другие сплавы.

Zimmer® Small Fragment Universal Lock System Хирургическая техника

% PDF-1.5 % 134 0 объект >>> эндобдж 169 0 объект > поток False162017-04-07T05: 00: 49.876-05: 00 Библиотека Adobe PDF 9.024847f364fec95a6c485e8b323943a939a3c60b4492270null Библиотека Adobe PDF 9.0falseAdobe InDesign CS4 (6.0.4) 2010-06-09T19: 25: 05.000-06-2010 05: 002010-06-09T19: 24: 52.000-05: 00

  • / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AAAAAABAASAAAAAEA AQBIAAAAAQAB / + 4ADkFkb2JlAGQAAAAAAf / bAIQADAgICAgIDAgIDBALCwsQFA4NDQ4UGBITExMS GBQSFBQUFBIUFBseHh5bFCQnJycnJDI1NTUyOzs7Ozs7Ozs7OwENCwsQDhAiGBgiMighKDI7MjIy Mjs7Ozs7Ozs7Ozs7Ozs7Ozs7QEBAQEA7QEBAQEBAQEBAQEBAQEBAQEBAQEBA / 8AAEQgBAADGAwER AAIRAQMRAf / EAUIAAAEFAQEBAQEBAAAAAAAAAAMAAQIEBQYHCAkKCwEAAQUBAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAABBAEDAgQCBQcGCAUDDDMBAAIRAwQhEjEFQVFhEyJxgTIGFJGhsUIjJBVS wWIzNHKC0UMHJZJT8OHxY3M1FqKygyZEk1RkRcKjdDYX0lXiZfKzhMPTdePzRieUpIW0lcTU5PSl tcXV5fVWZnaGlqa2xtbm9jdHV2d3h5ent8fX5 / cRAAICAQIEBAMEBQYHBwYCOwEAAhEDITESBEFR YXEiEwUygZEUobFCI8FS0fAzJGLhcoKSQ1MVY3M08SUGFqKygwcmNcLSRJNUoxdkRVU2dGXi8rOE w9N14 / NGlKSFtJXE1OT0pbXF1eX1VmZ2hpamtsbW5vYnN0dXZ3eHl6e3x9fn9 // aAAwDAQACEQMR AD8A7pJSoSUqElMHmAkpq23hqSmrZc53kElIS4pKYOJSUjc4pKRucUlIy5ySmO5ySlS4pKVteUlL itxSUzbjuKSkgxUlOL1FuzMsb4bf + pCo5 / 5wvU / Cv9yx + v5lrKJuqSUuATwkpRBHKSlklKSUpJT6 UAtN4lloElMHmOUlNK + 8kkNSU03SSkpYjskpgWpKX9KUlMTQkpiaPJJTE43kkpb7MkpcY4CSmYpA 5SUotY3VJSxvrYkprXdRrZ3SU4uXcL8h9o / Oj8AAqOf + cL1Pwr / csfr + ZQqJuqSU9J0uhnUsqrot VDNtNr3X3OEkVMIbAnTc4jUx38lPAcR4XM5mZwwOUncaDxbh2qHS8G2rpGDjsYbPfeRPt3e2uPA9 / wDYUc3DE8IDF8NObKDknLbb9ryaruwpJSklPpnC03iWJMCSkprXPLtBwkprObKSkRakpcVkpKV6 aSmbap5SUkFE8CUlMm4Vj + GpKSt6Va7nRJSndKLRq5JTWtwgz85JTQyHekNHBJTlZXUTWCkpycjq 7tYKSnOt6lY / ukpuYby / GY48mfylUc / 84XqfhX + 5Y / X8ymUTdUkp6foPX8XptdtleP6uTkO3XF1j a4j93cIgkk8qfFlEejlc7yU8xAMqiNtLaOdm4tldt97C7Ouu9Yv3teNA9rQAyQ1rd3iTomykD5s + HDMEAH0AVs4yibyklKSU + mEELTeJRPJKSkLmSkpG5iSlhVHKSl9qSlxWT2SUnqxx + ckptN9CocSU lMvXd / g2JKQ25V7RyAkpzsnPe2dz0lONl9UifeUlOLl9Rsfw4lJTmXW32eKSkh3S6w8JKS19JuPI SU3K6TjsFR5b / HVUc / 8AOF6n4V / uWP1 / MslE3VIgErZTjHcqS4Sj3cfcKS4Sr3cf7wUkYkKjlhI0 CFIL1JKfTXrTeJREJKYlqSlixJTBwSUxA1SUkGiSktbXu50CSkhdVUPE + KSmrkdRDRAKSnJyupu1 gpKcnIybbTpKSmm / EutPBSUuzpFrjqCkpt09DJOrUlN2rorRy1JTaZ0ypo1ASU871asVdQtY3gbf + paqOf8AnC9T8K / 3LH6 / mWnITY4pyFgL83P4MMuGUqP1WMHup8UZwGzl8 / l5bmpA + 5VeBWgeKl45 / utP7vy / + d / 5pVp4pcc / 3VDBy4 / yv / NK4gKKYySB0bnLT5TCYHj1F3odbXkKE4ZgXTpw + I8tOQiJ anwKlG230 + 1sGexWm8SiMJKUBCSlikpG5uiSmDWmUlJmtACSln2bQkpo5FzzoElNN9NliSlm9Me8 6hJTZq6N4hJTdq6QwchJTZb0xg7JKX + wtZ2SUwsY1g1SU5GdltrBgpKeVzrTdlWWHvh5ABUcwvIX p / hsuHk4nz / MtaQVZhjnEUC5HMc1y + efFKBvz / sW0Rqfdh5 + V / dl9v8AYrRKp91cfK / uy + 3 + xWiV T7q4 + V / dl9v9itEqn3Vx8r + 7L7f7FSEJQmRVr8WflscxIRlY8f7GU6Sqnt + vheg + 9j7v7tdLp9Uu ZNZjtqtB5JpykpW7skpSSliJ0SUvs8ElLtHuAPfRJS76C4pKYtwA46hJTYZgMHZJSdmIwdklJRS0 dklMgwBJSHJzMTEbuyLWV / 1iBPwSU42Z9aunVgijdcfIQPvdCSnEy / rJkXyGNbWD / aKSnLuzyTNt mvmY / Ikpovsba82NMg9 / hoqOf + cL1HwsXykfr + ZYwEz3J92f7pg / cj9gUfgpMUjKVEtXnsWPDi4o Y43 / AHVvkrHBH94 / a5P3jJ / mo / 4qvklwR / eP2q + 8ZP8ANR / xVx8FWyyMZUC6 / JYceXCJTxxv + 6qA me5Pu2fumD9yP2BSFm7Zfbhw8Nadn1aVpPFuZe703uZ + 6fwSUtW6eUlJ4CSlwJ4SUzDRGiSmDoBi UlMcXr / QsrI + x05lL8gaFgcNT4A8H5JKdRjQkpVttNDS + 57a2jkuIA / FJTl5X1q6NjSG2m9w / NqG 78dAkpycj682mRjYzWjsbHT + AhJTkZn1q6pkTvyPSafza / YPv5SU413Va5LnvLnHk8lJTWf1ZztK 2FxSUiN2fdwNoKSlfYbHa3Wwkps01tqrDGGQJg / NUc / 84XqfhX + 5Y / X8yzUcY8Rps5sntQMqulpU / wB28XM / 01 / qyqUvu3ir / TX + rKpS + 7eKv9Nf6sqlL7t4q / 01 / qyuoJCjTp4cnuQEq3UgyPqbnwtN 4lzsyDYH9ne0 / FJSGt210dklNthloSUyboYSUlBAEn4pKc9uIeq2WVOea2vaR7dDtOmiSnz7G + p9 7syz1LhUyqxzZaNzzsJEiOOO6SnpH / WDPxMdmIMtxFQ2 + oQPUdH7xSU4 + X1iuxxffa613i8l35Ul NB / Vg6RW0n4JKRG7Pu + g3aPPRJTA4d79brAElJKsOkuhoda7waCUlOpjdC6lfHo4uwHhz4akp1cb 6m51sHJubWO4YJKSnXxfqd0miHXB17h ++ dElOh2zpF7Oo3OxKNuP7dm0gDRrQdJ8VUzYpymSA9B8 P57Bi5eMZSo6 / m5n2LJmPTM / Ef3qP2Z9m1 / pLlv3 / wA2f7Nzon0jHxH96Xsz7K / 0ly3735onYt7P pMj5hL2Z9lf6S5b9 / wDNh6bx2S9mfZX + kuW / fXbVY76LSUvZn2V / pLlv32FhbU / 07HNa8iQ0uEn8 UvZn2V / pLlv31eaXsz7K / wBJct +++ l22QFfeVatoL6yO / I + ISU0w / adeDwUlN2mzhJTYHikpVjor d8CkpyMTq1GB1LEpucB625sfBpSU8 / 1f68Mw8rI6b0 / Fa1wssZbYR7iS4yZ + aSnnnC28my20Bp15 SUqujGLoaTafLVJTrYfQerZUfZcF + 08PcNo + 8pKdnG + ovVrYOXcygfut9x / BJTqY / wBSel0Qbt + Q 7uXmB9wSU6mP0nFxhFFLax5BJScUtaUlMyWtCSmvdkhoOqSnB6jkmx0ApKa2NSXO3FJSTJycelha 57QfCUlOPdkVPcSCXfAJKQmx5 + iwAeLtUlIrLGz + mtgfujRJTxuPmOHWW22kuaLToT2SU9QeqFzw RV + jbqdPHRJT6Vc / WElMAUlNO1gaXM8DIHkUlJaHggR2SU3GOlqSlnvlhSU + a / XLJtxOs4VrSQKh I / zklNjJ6ZRkdQGaZAyILnDxKSnL6tivxs1 + JVBg + x0cggET96Snuv8AFtTU / CyLLamF7LGhry0F wDmhxE / NJT2ySliElMdgSUxshgSU0rbQElNO / OZW07nADzKSnFy + t4rZAfuPg3VJTlW9UdY6aq58 3JKa9mVkvEW27W + A0SU1X5WNWdTvKSkD + ouOlTISUjNmZd3ICSlvsjzq9ySnLy + gZByvVxWlzLOY 5aUlPRt6Pmfs9wD2bwyCfNJT3Nj5ekpQekpBe8bgfkkpjWSyyCdCkpu0v7JKSPcNs8 + KSni / rl0m vODMggg1E8eB / wBySnk8P63X0kY2VU2ylnsBEh0BJT0ON1rA9H7Tl4zs6qwFrbGuDSyREOSU7P8A i16g0jNxCYd6vqBvgCIaPuCSnvmWApKZlwAkmB5pKc3N + sXR8GRdkNLh + Yz3H8ElPPZ313bYS3Bo c7 + U / T8Akpx8jrfVMmd9gqaezdElOddkNJm + 4vPxlJTWd1CpulTJPikpG6 / Mv0YC0eSSl24dr9bX / eUlJGYlYMNaXlJTarwLXcNDPikpMMFjf5xxcfAaBJTM111t9jQPPkpKQAkvglJTqNP6o8eQ / KEl O0XSZSUrfokpBY7c7XhJSpls929 / gkpt49kgFJTZOvzSU53VMVt9L2OEhwj70lPjWXhPoy7aX6bH uGvkUlPR / VbHL8LOBO6mtoe7wHKSnW + rnTuqdOyG9WDfRJG30TLn2NPctA9qSno8j6x9UAO0Mxx5 6u + 7VJThZ / WMrJJ + 1ZT3g / mh0D7gkpzn5uOz6Ldx + 9JTD7dkPMVMhJStuVb / ADj4CSmbMOifcS8 + ASU38Xo + TkQMfHMfvO0CSnVp + q + Q1m7JsFf8lupSU18nCxcbRoLz4uMpKa7Jc6BoPAaJKbbWQ1JT BzdUlIbtAkprV62JKdNo / V3Dy / ikp2Skpi46JKQnmUlMmO7 / ACKSmeNaGWGt2ngUlOg3X4JKYX1h zCElPB / WPoNF977Q4VWO9wc7RpI7E9klJugjD6H0sDLfLMmxr73s90NHACSm31T61Y2VjDD6NW5j Q7V3dw80lOG / 7Zdq923x1SUhNVQP6SzcfAJKbmL0 + 6 + Dj4z3j94iAkp1aPq7nPE2FtI8BqUlNuv6 u0V62udYfA6BJToYXTKQ4BjAPkkp6CrGbQwT4JKc / qWSGtICSnl8qw2PKSlUV90lNrbokpHtSU1s gaJKQ0Ml6SnUFf6Bw8klOmSkpg5JSJySlmGDHikpJwQ49ikp0aXAsBCSkjhISU891zFFjHaTCSnl dm / EtwX / AJhIA8jwkpBT0zMxcN2aC3ZXAcG86mElNekuyM + mq17n0uc0P2uEw50RpKSn1zp / 1Z + r GI0fZ6GOcPz7Dud + KSnQ / ZuA36IAHgElIMmrFpEiAkpx8i6suhqSm50xoe8JKb / UHipnwCSnleo5 Je4iUlOVG5ySm1UyISUmI0SUx26JKatzJSUrGq96SnVFX6I / BJSYlJTEpKROMlJSwMGUlJwA5vxS U2MKyQaz2SU3JHCSmjnUh7HaciElPAdbub0vLFlkgPlpgTqElJendUwM + mzEe8hloAcANdNe6Sme djdI6YzFdgX + rY65vrMI1YNzTJKSns6rXn86ElNptpYJNh + 9JTUy80u0DiUlNNhc96SnpOjVbRuK SluqvJBSU8nlGXlJSOpkmUlNpogJKZQkpQbISUisqSUlxafcElOkK / 0ZCSkTtElInOSUjSUpJSek yPgkpJrVY2wcd0lOg0hwDh4SUjuZLSkp87 / xg4rgym9o03EFJTxlD7abG2VkhwMpKexyWV5ODT6p DLTDSe8OG4fckp3 + i9RbZW3CyXj7RWIDp0sA / OCSnSsLgNElIW1PsKSm7iYvvGiSnosUCuuElOZ1 a4QR3SU85aJckpnWyElJYSUskpsU1S2UlLWVapKT4tOvCSm / 6ftSU0HCUlIXtKSkaSlJKS06OhJS d3ubtPdJSfDs02E6jxSUnfBGqSnn / rJ05mfiWUPHIkHwISU + eH6u5lWfXjv1pcd3qfmho5lJT0du HVmYtzqZFlI / Rx3Y0AR9wSU4dxzum5OPbah2kQ9gfoY7EeRSU + m4FJz8SnKYJbawO + 9JTfr6YW6u 0SU2acZlZSUlttbUw6pKefzbTY4klJTR2yZKSmbWpKXKSl62lzgElOrTjxWElI7KdUlNjGphJTb9 PRJTmWVxqkpEWykpC + stKSmOwykpkxpBlJTYaZCSliTVYHjhJTdD5AISU1M1m9pJSU8h2ptuKZa4 + mTte3sQeCkpj02413jtKSmr13H6l1XPLLCbrWtFVcDQN5bwkp636mX5uLiW9JzGlt2E / a4eAcNw SU9MLHOGspKYOsLdUlNPJtLuUlOZc2SkpF6ZSUuRASUx5SU3sHGL3AnhJTsiiGpKQPp9ySmxTTCS k3ppKaFmHeQR6T / 80pKa32LLBj0bP8w / 3JKZHAyXt / mXg / 1T / ckpH + z8r / Q2f5p / uSUuMDKH + Bs / zT / ckpYYeY18ehZB77Hf3JKXdhZbmx6Nkj + Qf7klJKaMllc21PYG93NIh5hJTC5shJTz / XMP1qHN 7kR8 + ySnlqM6mt4a + xrbWGC0nWQkp776t5 + E + obXU + s / kv0IjxSUl + ruXVm9X6uYbvNrPo6ghrds hJT0Dqh3SU1rWaJKaF7eUlNF7DKSliAAkpE4TwkpJTjue4JKdzDxgxoCSm / sG1JSE16pKTV1pKZ7 ElNhJSklKSUpJSklKSUpJTW6iduHYfIflCSnFIkaJKc / OxprdOpOqSnyPrVL2dVyAZB9QlJTodDz 8gONDidBofEeCSnrfq9mO6Vn / af8EYFgH7p7pKfRar6cqpt1Dg9jhIIMpKR3AQkpoXNlJTTexJTW eDKSl66y4pKdTEoawAnlJTfr0SUmBkJKUBJSUlaISUySUkSUpJSklKSUpJSklKSU1epjdg3D + T + Q hJTi0y5gHdJTHIpJZykp8 / 8Arb0V4y / ttLNzXD3x2jukppdEwXh2chwhoAY34uSU3sqi / Fv21nQi RpyD4pKel / xf5zt2RgvMB3vY09iPpAJKevs4SU1LGpKatjElIHVyUlJ6KY1SU3KxCSk4MJKStckp I0pKSBySl9ySkqSlJKUkpodUsfW7F2O2zewHnXXy8klN9JSklKSUgzhOJaPFqSnBqljy090lNgsk JKczqGJurOgPbVJTz1VJDXU7AzY4na0QPikp0voYznNqZY4jbLxMA + CSmh0Wu3puczIAO3cA4 / HR JT3jyHAOHB1SUhc2UlNd7ElMG1iUlJ2MhJSQaJKXDklJGOSUlDklMw9JS + 9JTaSUpJTG1xZW94 / N aTrxoElOVlXuysXFvIc0 / aIIjafY5zfc12v5vCSnUF1RtNIe02NG4snUA94SUzSUpJSHM / o1nwSU 4rmagpKT1t3BJTG6jcDPdJTh5OF6eQHgaP0PxSU2MTHa9wpfw7T5JKdPLwcWnCdXTUAHEe7nWUlN 3aNjY4gJKYObokprvakpiAAkplKSliUlKBSUla5JTMOSUy3JKX3aJKdBJSHLGSav1UgWDXXSdD4t d3SU0sW3PurttvO2rY6GkjdqC4HRjY0ISU1TtHSsQ + 2BkOjmPpW8btfhPCSmxc6xnUMqxpcNuPYW kxsBDaTI7ykpvYVjrcdr3EE7niQdwgOcB7u / CSk6SkWSJoePJJTmFiSmdTY0SUlNchJTRz8XdUS3 nSElNKvHew6mUlN5nqPaGuJIBkBJTdqd7Nh5akpT4ASU1rHBJSE2apKVvSUrckpcOSUkaUlJGlJT IFJS8pKbOfk2YwpNYafUuZW7dJ0ce0EapKa9DL3dRc263d6YJADj4N5boAPckplhFowbACOD9HXX aPHukpqOMdJx5Jn1nmR79Jt / OjjzSUkfDurZTRt3fZnzH0tRVz2jTRJSWjJfTRjtaWn1bntO4FpI 9Q / Rb20MpKbX2xga95a4MYY3eJ / 1KSmp1vJezoeTlUF1bxXuaeCNUzKSIlsclCM88QdrfPv291j / ALlP / D + 5U / en3ek / 0fy37gUOv9ZHGXZ + H9yXvT7q / wBH8t + 4F / 8AnF1v / uXZ + H9yXvT7q / 0fy37g Wd1 / rLhDsp5Hy / uS96fdX + j + W / cDH9tdV / 7kv / D + 5L3p91f6P5b9wLjrnVhxlP8Aw / uS96fdX + j + W / cC4691gajKs / D + 5L3p91f6P5b9wKPX + snnLs / D + 5L3p91f6P5b9wMT1rqp5yX / AIf3Je9Pur / R / LfuBj + 2Op / 9yH / gl70 + 6v8AR / LfuBf9s9U / 7kP / AA / uS96fdX + j + W / cCv2z1T / uQ / 8AD + 5L3p91 f6P5b9wK / bPVP + 5L / wAP7kven3V / o / lv3Av + 2 + rD / tS / 8P7kven3V / o / lv3Av + 3er / 8Acp / 4f3Je 9Pur / R / LfuBX7e6x / wByn / h / cl70 + 6v9H8t + 4F / 291j / ALlP / D + 5L3p91f6P5b9wPofWXBleO8kC L2nXvAcYV95NE2239qOrkB72iYGuoZ3 + SSl8R3qU2NklrGEnfB4bH5vbTRJTUc9z + nMeA5zW2uAi GGSbDLtQNJ1HdJSdr3nqVoJPvqcYMbYIqMwPdPikpaqx3p40h3l1ghxDpiyfeR + Ed0lJy4 / YrQTw / Ux3ECPvET80lLfWM7ugZh8av4hR5vkLa + H / AO6Yeb5eqD1iklKSUpJSklKSUpJSklKSUpJSklKS UpJSklKSUpJSklPsNlNN4aLWNsDTubuEwR3C03iVejV6vrbB6kRvjWElKZVXXIY0N3amBEpKYtxc ZtLcdtTBUyC2sNAaI1EBJTL0q95t2jeRtLo1jwlJSwx6BtAraPTJLNBoT3CSl / Rq2lmxu1xkiNCf FJSraar6nU3MFlbxDmOEgjzCBAK6MzA2Dq0 / 2B0T / uDR / wBtt / uTfah3ZvvvMfvn7VfsDon / AHBo / wC22 / 3Je1Dsr77zH75 + 1X7A6J / 3Bo / 7bb / cl7UOyvvvMfvn7VfsDon / AHBo / wC22 / 3Je1Dsr77z H75 + 1X7A6J / 3Bo / 7bb / cl7UOyvvvMfvn7VfsDon / AHBo / wC22 / 3Je1Dsr77zH75 + 1X7A6J / 3Bo / 7 bb / cl7UOyvvvMfvn7VfsDon / AHBo / wC22 / 3Je1Dsr77zH75 + 1X7A6J / 3Bo / 7bb / cl7UOyvvvMfvn 7VfsDon / AHBo / wC22 / 3Je1Dsr77zH75 + 1X7A6J / 3Bo / 7bb / cl7UOyvvvMfvn7VfsDon / AHBo / wC2 2 / 3Je1Dsr77zH75 + 1X7A6J / 3Bo / 7bb / cl7UOyvvvMfvn7VfsDon / AHBo / wC22 / 3Je1Dsr77zH75 + 1X7A6J / 3Bo / 7bb / cl7UOyvvvMfvn7VfsDon / AHBo / wC22 / 3Je1Dsr77zH75 + 1zeq9H6VVn9GrqxK WNvzX12gMAD2jDzbNrvLcxp + SXtQ7K ++ 8x ++ ftbf1T / 8SvRv / Tfi / wDnmtPa7rJKUkpSSlJKUkpS SlJKUkpSSlJKUkpSSlJKUkprW5tNeQ3FmbnguDddQIn6LXcSE4QJFrJZAJV1QYnXOnZt3oY99dr + f0ZLgBx7tBHKdLFKIshZDmMczQLoKNmUkpSSlJKUkpSSlJKcnrP / ACj0L / 04Wf8AtjnpKV9U / wDx K9G / 9N + L / wCea0lOskpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSnnfrh2dnTOnOqpI + 1ZYdS0j lrOXn7nfirHLY + OXgGlz + cYsdDc6Nf6pYVHTMA12uAzs + o5Hp / nNqEMrB8JNn4 + SdzEzOXgFnI4x jhR + aWv0di7D6m / LttrvDKnOp9Ngc7RrHtfbIiJeJChEo1s2ZY8hkTemn9rUZ0rrzWOBzpcaiwEv eYeaizd9H9 + HJ5yY72YxhzAfN0 / Yy / ZvXWk7c0FpcZaXuBLS + wgBxY / aQ141g8IcePsn2s37zews TLode / Jyh4Gx7vTaXS1rCZb + aIdrrCZOQNUGXHjlG7KWyvL3vdU8Q76LXHQaVj908Q5AELiJXox9 POLgXWNaBztgz7we7P3dEriip90lAyhP2gtOgjb46z2Hkga6Lo8XVz + s / wDKPQv / AE4Wf + 2OeguV 9U // ABK9G / 8ATfi / + ea0lOskpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSkVmPXY71Ih8bd4AmB rGoKIJC0xBUzHra4PPvcOHEARP8AVASMioRASoLlJKUkpSSlJKUkpSSnJ6z / AMo9C / 8AThZ / 7Y56 SnN + rh2n + reP9W + k0X9WwarasHGZZW / Jqa5rm1MDmuaXyCCkp0v + dn1V / wDLnp // ALFU / wDpRJSv + dn1V / 8ALnp // sVT / wClElK / 52fVX / y56f8A + xVP / pRJSv8AnZ9Vf / Lnp / 8A7FU / + lELK / 52fVX / AMuen / 8AsVT / AOlElK / 52fVX / wAuen / + xVP / AKUSUr / nZ9Vf / Lnp / wD7FU / + lElK / wCdn1V / 8uen / wDsVT / 6USUr / nZ9Vf8Ay56f / wCxVP8A6USUr / nZ9Vf / AC56f / 7FU / 8ApRJSv + dn1V / 8uen / APsV T / 6USUr / AJ2fVX / y56f / AOxVP / pRJSv + dn1V / wDLnp // ALFU / wDpRJSv + dn1V / 8ALnp // sVT / wCl ElK / 52fVX / y56f8A + xVP / pRJSv8AnZ9Vf / Lnp / 8A7FU / + lELK / 52fVX / AMuen / 8AsVT / AOlELK / 5 2fVX / wAuen / + xVP / AKUSUr / nZ9Vf / Lnp / wD7FU / + lElK / wCdn1V / 8uen / wDsVT / 6USUr / nZ9Vf8A y56f / wCxVP8A6USUr / nZ9Vf / AC56f / 7FU / 8ApRJSv + dn1V / 8uen / APsVT / 6USU5vVvrP9W7M / or6 + rYL205z32Obk1EMacPNZucQ / QbngfEpKf / Z256JPEG256
    • application / pdf2014-10-27T20: 57: 56.263Z
  • null
  • Универсальная система фиксации малых фрагментов Zimmer® Хирургическая техника
    • xmp.did: 74117FE420071168AE56A894C3D5BC5Eadobe: DocId: INDD: b75c5edd-df08-11dd-b66a-ca1d0a103936proof: pdfuuid: 441aa58d-554c-4729-b945-9d530ae88d79xmp.iid: 74117FE320071168AE56A894C3D5BC5Eadobe: DocId: INDD: b75c5edd-df08-11dd-b66a-ca1d0a103936defaultxmp. сделал: D4EAC2965867DF11B8B2834E6DCC7FF9
  • дюймов
  • дюймов00300.00uuid: 0454E2F6B44011DB957797630E47F9A8uuid: 0454E2F5B44011DB957797630E47F9A8
  • дюймов
  • дюймов
  • дюймов
  • дюймов00300.00uuid: 6A8EC8E1F52DDB11865CC40FDFCBF4A9uuid: 678EC8E1F52DDB11865CC40FDFCBF4A9
  • дюймов
  • дюймов
  • дюймов
  • дюймов00300.00uuid: C8B21E1A982BDB11AF8098B0D33A739Euuid: 86CD5973942BDB11AF8098B0D33A739E
  • дюймов
  • дюймов
  • дюймов
  • дюймов00300.00uuid: 5CC91C91002EDB11865CC40FDFCBF4A9uuid: 5BC91C91002EDB11865CC40FDFCBF4A9
  • дюймов
  • дюймов
  • дюймов
  • дюймов00300.00uuid: E5BC0962032EDB11865CC40FDFCBF4A9uuid: E4BC0962032EDB11865CC40FDFCBF4A9
  • дюймов
  • дюймов
  • дюймов
  • дюймов00300.00uuid: 92E7E2DC0A2EDB11865CC40FDFCBF4A9uuid: 91E7E2DC0A2EDB11865CC40FDFCBF4A9
  • дюймов
  • дюймов
  • дюймов
  • дюймов00300.00uuid: B25A184735BA11DBBBE49C2718DB8B01uuid: 9C10CD41062EDB11865CC40FDFCBF4A9
  • дюймов
  • дюймов
  • дюймов
  • дюймов00300.00uuid: EEF895D3092EDB11865CC40FDFCBF4A9uuid: EDF895D3092EDB11865CC40FDFCBF4A9
  • дюймов
  • дюймов
  • дюймов Сохранено
  • Adobe InDesign 6.02010-05-11T13: 58: 30.000-05: 00 / xmp.iid: B47A08C5295DDF1196F3E19D1B0D31D0
  • сохранено Adobe InDesign 6.02010-05-11T13: 58: 30.000-05: 00 / metadataxmp.iid: B57A08C5295DDF1196F3E19D1B0D31D0
  • сохранено Adobe InDesign 6.02010-05-11T14: 04: 13.000-05: 00 / xmp.iid: B67A08C5295DDF1196F3E19D1B0D31D0
  • сохранено Adobe InDesign 6.02010-05-11T14: 06: 35.000-05: 00 / xmp.iid: B77A08C5295DDF1196F3E19D1B0D31D0
  • сохранено Adobe InDesign 6.02010-05-24T12: 09: 56.000-05: 00 / metadataxmp.iid: 124F68685567DF11B8B2834E6DCC7FF9
  • сохранено Adobe InDesign 6.02010-05-24T12: 09: 56.000-05: 00 /; / metadataxmp.iid: 134F68685567DF11B8B2834E6DCC7FF9
  • сохранено Adobe InDesign 6.02010-05-24T12: 13: 18.000-05: 00 / xmp.iid: 144F68685567DF11B8B2834E6DCC7FF9
  • сохранено Adobe InDesign 6.02010-05-24T12: 16: 55.000-05: 00 / xmp.iid: 154F68685567DF11B8B2834E6DCC7FF9
  • сохранено Adobe InDesign 6.02010-05-24T12: 17: 46.000-05: 00 / xmp.iid: 164F68685567DF11B8B2834E6DCC7FF9
  • сохранено Adobe InDesign 6.02010-05-24T12: 28: 08.000-05: 00 / xmp.iid: D1EAC2965867DF11B8B2834E6DCC7FF9
  • сохранено Adobe InDesign 6.02010-05-24T12: 31: 34.000-05: 00 / xmp.iid: D2EAC2965867DF11B8B2834E6DCC7FF9
  • сохранено Adobe InDesign 6.02010-05-24T12: 32: 58.000-05: 00 / metadataxmp.iid: D3EAC2965867DF11B8B2834E6DCC7FF9
  • сохранено Adobe InDesign 6.02010-05-24T12: 32: 59.000-05: 00 / xmp.iid: D4EAC2965867DF11B8B2834E6DCC7FF9
  • сохранено Adobe InDesign 6.02010-06-03T17: 25: 31.000-05: 00 / metadataxmp.iid: 74117FE320071168AE56A894C3D5BC5E
  • сохранено Adobe InDesign 6.02010-06-03T17: 25: 31.000-05: 00 /; / metadataxmp.iid: 74117FE420071168AE56A894C3D5BC5E
  • сохранено Adobe InDesign 6.02010-06-03T17: 26: 55.000-05: 00 / xmp.iid: 74117FE520071168AE56A894C3D5BC5E
    • 37
  • zimmer-web: веб-сайт / медицинские работники / хирургические методы / травмы
  • zimmer-web: веб-сайт / профессионалы здравоохранения / хирургические методы / прочее
    • конечный поток эндобдж 124 0 объект > эндобдж 127 0 объект > эндобдж 128 0 объект > эндобдж 129 0 объект > эндобдж 130 0 объект > эндобдж 59 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 71 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 83 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 87 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] >> / Rotate 0 / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 89 0 объект > / ExtGState >>> / Rotate 0 / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 91 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / MC1 >>>>> / Rotate 0 / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 92 0 объект > поток HW] o} _Q & 9 | (ࢁ * TȆ3CU $}] r8gn ߄ w5jLkn [q} qyX ~}}} Âa ޵- ƒ ַ ~ uH. $ _ @! Ջ I + C; WW_k {SW) ꋟ gLYO’8 IC {j; N̿)] J% nR5vPr \ y | / 2x5tPDKӜc & b].]% Γo8; (# ̓ǑkcN d) t`K ܐ Xfb-Odh ڹ> vԧL {3vCo | 8yty.A \ 3hued 걮 + kB>] W \ ՚ L ~% # ڷ ?? p? { ?} z} ֯] o_OKkN 貉 5K% 3e @ bJқ? -q & Wzugªc} ˪ez ފ`; Hԗ ה

    .
