4.3. Удаление воздуха из системы отопления

В системах центрального водяного отопления скопления воздуха (точнее газов) нарушают циркуляцию теплоносителя и вызывают шум и коррозию стали. Воздух в системы отопления попадает различными путями: частично остается в свободном состоянии при заполнении их теплоносителем; подсасывается в процессе эксплуатации неправильно сконструированной системы; вносится водой при заполнении и эксплуатации в растворенном виде. В системе с деаэрированной водой появляется водород с примесью других газов.

Количество свободного воздуха, остающегося в трубах и приборах при их заполнении, не поддается учету, но этот воздух в правильно сконструированных системах удаляется в течение нескольких дней эксплуатации.

Подсос воздуха можно избежать путем создания избыточного давления в неблагоприятных точках системы.

Количество растворенного воздуха, вводимого в системы при периодических добавках воды в процессе эксплуатации, определяется в зависимости от содержания воздуха в подпиточной воде. Холодная водопроводная вода может содержать свыше 30 г воздуха в 1 т воды, подпиточная деаэрированная вода из теплофикационной сети – менее 1 г. Поэтому всегда следует стремиться к заполнению и подпитке систем отопления деаэрированной водой.

Перемещение и сбор свободного воздуха связаны со скоростью витания воздушных пузырьков. Скорость витания пузырьков воздуха составляет: в вертикальных трубах 0,2…0,25 м/с, в наклонных и горизонтальных трубах 0,1…0,15 м/с. Скорость их всплывания не превышает скорости витания.

В насосной системе с верхней разводкой для перемещения пузырьков воздуха к воздухосборникам уклон магистралей рекомендуется делать против направления движения воды (рис. 4.7 а). Так же делается уклон обратных магистралей и в насосной системе с опрокинутой циркуляцией воды для перемещения воздушных скоплений к центральному воздухосборнику или расширительному баку, помещаемому над главным обратным стояком (рис. 4.7 б).

а б

Рис. 4.7. Способы удаления воздушных скоплений из систем водяного отопления

с верхней разводкой (а), обратной магистрали (б):

1 – горизонтальный проточный воздухосборник; 2 – спускной кран; 3 – автоматический воздухоотводчик; 4 – проточный расширительный бак; 5 – переливная труба

В стояках насосной однотрубной системы с нижней разводкой рекомендуется скорость движения воды не менее 0,25…0,3 м/с для уноса пузырьков воздуха. Воздушные краны, устанавливаемые на ОП (рис. 4.8), предназначены для использования при проведении пуско-наладочных и ремонтных работ.

воздушный кран

Рис. 4.8. Способы удаления воздушных скоплений из отопительного прибора верхнего этажа в системах водяного отопления с нижней разводкой

Магистрали dу50 мм, а также ветви горизонтальных систем независимо от диаметра допускается прокладывать без уклона при скорости движения воды не менее 0,25 м/с.

В двухтрубной системе с нижней разводкой для сбора воздуха используются ОП на верхнем этаже (рис. 4.8) или воздушные трубы. Воздушные трубы стояков объединяются воздушной линией – горизонтальной оцинкованной трубой

dу=15 мм с одной воздушной петлей h=500 мм, которая соединяется с вертикальным непроточным воздухосборником (рис. 4.9 а) или с трубами открытого расширительного бака (рис. 4.9 б).

аб

Рис. 4.9. Способы централизованного удаления воздушных скоплений

из систем водяного отопления с нижней разводкой:

а – через вертикальный воздухосборник; б – через расширительный бак

1 – воздушная труба стояка; 2 – воздушные линии; 3 – вертикальный непроточный

воздухосборник; 4 – спускной кран; 5 – воздушная петля; 6 — открытый

расширительный бак; 7 – соединительные трубы

Воздух, скопившийся в воздухосборниках, выпускают в атмосферу вручную через спускные краны 2 (рис. 4.8) и 4 (рис. 4.9) или через автоматические воздухоотводчики 3 (рис. 4.8).

Как выгнать воздух из системы отопления дома

  • Удаление воздуха из батарей — Как удалить воздух из радиаторов, чтобы они все имели одинаковую температуру?
  • Как проверить радиатор?
  • Что делать если он не нагревается, как следует.
  • Как слить радиатор?

В этом руководстве вы найдете информацию о том, как воздушные пробки в вашем радиаторе или системе центрального отопления могут вызвать их неправильный нагрев, например, если верхняя часть радиатора холодная, а нижняя горячая.

Узнайте, как найти винт для удаления воздуха из радиатора и как использовать ключ для удаления воздуха из клапана, выпустить воздух.

Почему нужно спускать воздух из батарей?

Иногда воздух может попадать в систему центрального отопления и мешать ему работать с максимальной эффективностью. Обычно вы можете проверить это с помощью простого теста.

Почему нужно спускать воздух из батарей

Когда ваше отопление включено, коснитесь вашего радиатора. Если внизу тепло, а сверху холодно, то в нем может быть воздух. Это обычно происходит, когда новая вода была добавлена ​​либо из подающего и расширительного бака, либо просто, когда она пополняется в результате удаления воды или периодического технического обслуживания.

Воздух также может создаваться в системе центрального отопления лопастями теплового насоса, вращающимися вокруг. Этот воздух может вызвать воздушные пробки и остановить горячую воду и, в конечном счете, тепло, распространяющееся вокруг и полностью заполняющее вашу систему центрального отопления.

В случае радиаторов это может предотвратить циркуляцию теплой воды от основания до самого верха. Обычное средство – спустить воздух с радиаторов или, в некоторых крайних случаях, полностью осушить их.

Удаление воздуха из радиатора

Советуем иметь при себе старые тряпки, емкость для сбора воды. Защитите свой пол.

Положите старые полотенца на пол вокруг области сливной пробки, чтобы убрать любую утечку воды.

Иногда старая вода из радиатора может быть довольно грязной и ржавой, и если у вас светлый ковер, не рискуете пролить воду!

С какого радиатора нужно начать спускать воздух

В зависимости от планировки вашего дома будет зависеть то с какого радиатора вы начинаете. Если вы живете в двухэтажном доме, вам придется сначала начать с радиаторов внизу, начиная с радиатора, который находится дальше всего от котла, и как только вы это сделаете, вы можете затем подняться наверх, используя тот же метод.

Если у вас есть какой-либо воздух в вашем радиаторе, он поднимется наверх.

Расположение выпускного клапана радиатора

С какого радиатора нужно начать спускать воздух

На одной стороне радиатора есть небольшая квадратная пробка, называемая спускным клапаном. В зависимости от того, сколько лет вашим радиаторам, будет зависеть от того, какой у вас тип спуска.

Если у вас есть клапан старого типа, вам понадобится специальный ключ, чтобы установить этот выпускной клапан (образно называемый ключом выпускного клапана радиатора), и его можно купить в большинстве магазинов.

Ключь для спуска воздуха с батарей

Если у вас есть клапан нового типа, то ключ для выпускного клапана также должен соответствовать этому, но если у вас его нет, вы можете использовать отвертку с плоской головкой (не идеально, поскольку у вас будет немного больше контроля с помощью ключа для выпускного клапана).

Ослабление спускного клапана

Если вы обнаружите  что ваш выпускной клапан поврежден, и вы не можете ослабить его с помощью ключа или отвертки.

В этом случае вам, возможно, придется ослабить большую гайку, которая окружает выпускной клапан, используя подходящий по размеру ключ или разводной ключ. Это может быть довольно сложно, поэтому прибегайте к этому, только если у вас нет другого выбора.

Как слить воду с батарей

Держа свое полотенце или ткань под выпускным клапаном, поверните ключ против часовой стрелки примерно на четверть оборота (клапан старого типа или отвертку против часовой стрелки с клапаном нового типа) и, если в нем есть воздух Из радиатора вы услышите шипящий звук при его выходе.

Как только шипение прекращается, из радиатора будет вытекать вода, в этот момент закройте ключ или винт очень крепко. Теперь вы удалили весь воздух из радиатора и теперь можете переходить к следующему.

Добавьте воду в систему отопления

Если ваша система отопления оснащена комбинированным котлом (или котлом, который необходимо долить вручную), вам, возможно, потребуется долить его в зависимости от того, сколько воды вышло во время процесса удаления воздуха и / или сколько воздуха было в системе.

Если в течение долгого времени шипение происходило до появления какой-либо воды, это может означать, что в вашей системе недостаточно воды и она нуждается в повторном заполнении.

Разные производители могут использовать разные методы заправки своих котельных систем, поэтому, пожалуйста, обратитесь к любой документации, прилагаемой к вашему котлу, чтобы узнать, как это сделать.

Что если удаление воздуха из радиаторов не решило проблему?

Если удаление воздуха из радиаторов не решает проблему, которая возникает у вас с центральным отоплением, возможно, вам необходимо вынуть, промыть и слить радиаторы.

Засор радиатора, образовавшийся в результате ржавчины и мусора в водоснабжении, может привести к остановке систем центрального отопления. Используйте следующие инструкции, чтобы слить и удалить ваши радиаторы без беспорядка.

Как слить воду из радиаторов

Слив радиатора

Первая задача — снять радиатор со стены. Сначала определите клапаны подачи и возврата на радиаторе и полностью закройте их. Ослабьте спускной клапан (как описано выше), чтобы снизить давление, затем затяните его, как только радиатор будет под нормальным давлением.

Ослабьте гайку

После того, как вы защитите окружающую область и разместите лоток, крепко удерживайте клапан одним гаечным ключом, а другой открутите накидную гайку на радиаторе.

Вода начнет вытекать из радиатора. Если вода замедлится, больше не отсоединяйте накидную гайку. Немного откройте выпускной клапан, чтобы впустить немного воздуха, это позволит воде легче вытекать. Не отвинчивайте накидную гайку и не удаляйте полностью сливной винт, пока радиатор не опустеет полностью.

Винт может быть повторно затянут в любое время в течение этого процесса. Если у вас большой радиатор, и он начинает заполнять поддон с водой, закройте штуцер, слейте лоток с водой и повторите описанную выше процедуру.

Снимите радиатор

Если вы уверены, что радиатор полностью слит, вы можете безопасно удалить его, а затем поставить его на бок и поставить в вертикальное положение для полного слива. Также может быть вероятность того, что вся ваша система отопления будет нуждаться в промывке.

В настоящее время на рынке есть несколько продуктов, которые позволяют вам отсоединять радиатор и снимать его без необходимости сливать воду.

Это процесс, при котором вода под давлением, содержащая определенные чистящие средства, накачивается в вашу отопительную системы для удаления ржавчины, грязи и т.д.

самомтоятельный сброс воздушной пробки при завоздушивании системы отопления

Любой владелец частного дома знает, что к зиме нужно готовиться заранее, и в первую очередь это касается обогрева жилья.

По этой причине желательно до наступления холодов проверить свое отопительное оборудование на наличие/отсутствие воздушных «пробок», которые приводят к холодным трубам, шуму в системе и даже коррозии металла.

Для того, чтобы обогрев помещений был хорошим, создавая комфортное тепло в доме, необходимо своевременно провести удаление воздуха из системы отопления перед тем, как заполнить ее водой.

Причины образования воздушных «пробок»

Для эффективного отопления Вашего дома необходимо своевременно удалять воздушные «пробки».

«Закупоривание», или воздушная пробка может образоваться в трубопроводах, если:

  1. Систему отопления ремонтировали – при проведении ремонтных работ появление воздуха неизбежно.
  2. При прокладке и монтаже труб не соблюдался требуемый уклон и его направление.
  3. Падает давление – поскольку со временем уровень воды в трубах падает, то и трубопроводы опустошаются, заполняясь воздухом.
  4. Установлена система отопления с естественной циркуляцией теплоносителя (в частных домах небольших площадей отопление устраивается без принудительной циркуляции, т.е., не ставится циркуляционный насос). В этом случае завоздушивание системы отопления происходит вследствие возможного падения давления в трубах.
  5. Происходит утечка теплоносителя через плохо загерметизированные стыки трубопроводов. Течь заметить довольно трудно, если изъян небольшой (к примеру, соединение не очень плотное), а горячая вода может протекать и сразу испаряться.
  6. Система отопления неправильно заполняется после длительного простоя (осенью). Некоторые владельцы домов стремятся заполнить трубы водой быстро и «до отказа», однако это неправильно. Заполнение следует производить медленно, одновременно удаляя воздух из отопительных приборов и распределительных трубопроводов.

Воздух также может попадать в трубы непосредственно с теплоносителем – как известно, в воде имеется некоторое содержание воздушных пузырьков, которые поднимаются вверх при повышении температуры воды.

Важно: скорость образования пузырьков и воздушных пробок будет тем больше, чем выше будет нагреваться теплоноситель.

В домах, где к общему распределительному коллектору подключаются еще и водяные «теплые полы», также можно наблюдать образование воздушной пробки в системе отопления.

Причины практически те же, а вот устранение данной проблемы довольно проблематично, поскольку трубы располагаются неравномерно по своей высоте. Отсюда следует вывод: необходимо постоянно следить за давлением и расходом теплоносителя в трубах или установить воздухосборники (еще их называют «воздушниками»).

Способы удаления воздуха из систем водяного отопления

Поскольку отопление может быть как с естественной, так и с принудительной циркуляцией теплоносителя, то и воздух в системе отопления может быть удален разными способами.

Для систем с естественной циркуляцией (рассматривается верхняя разводка труб) воздушная пробка может удаляться через расширительный бак, который должен находиться в самой верхней точке относительно всей системы.

Удаление воздуха через расширительный бак. Нажмите для увеличения.

Подающий трубопровод следует прокладывать с подъемом к баку. Если же разводка нижняя – следует предусмотреть удаление воздуха так же, как в системе отопления с циркуляционным насосом.

Для систем с принудительной циркуляцией следует предусмотреть воздухосборник – в самой высшей точке, который будет отвечать за спуск воздуха.

Подающий трубопровод в этом случае прокладывается с подъемом по направлению движения теплоносителя, а пузырьки воздуха, поднимаясь по стояку, удаляются из системы отопления через воздушные краны, которые должны быть установлены в самой верхней точке.

В любом случае, обратные трубопроводы следует прокладывать с определенным уклоном – в сторону слива воды, чтобы ускорить опорожнение труб во время ремонтных работ.

В системах отопления закрытого типа предусматриваются автоматические воздухоотводчики – их устанавливают в нескольких точках по линии трубопроводов, сброс воздуха из которых производится отдельно.

Если монтаж системы отопления и прокладка труб под требуемым уклоном произведены правильно, то стравливание через «воздушники» будет простым и не влекущим за собой какие-либо проблемы.

Хотелось бы отметить, что удаление воздуха из труб сопровождается увеличением расхода теплоносителя и повышением давления в них. В случае завоздушивания отопительных батарей может иметь место плохая герметичность трубопроводов отопления либо неравномерный перепад температур.

Очень часто в жилых домах, оборудованных автономным котлом с открытой системой отопления, сброс воды может осуществляться непосредственно через расширительный бак: после опорожнения желательно прождать не менее получаса и только затем открывать «воздушник» на баке — воздух самостоятельно выйдет весь при повышении температуры воды в системе.

Где устанавливаются воздухоотводчики?

Основными («критическими») точками установки воздухоотводчиков являются:

  1. Перегибы в системе трубопроводов («колено», поворот»)
  2. Наивысшие отметки расположения трубопроводов

Воздухоотводчики могут быть ручными и автоматическими.

Разновидности воздухоотводчиков в системе отопления. Нажмите для увеличения.

Ручные

К первому типу относится кран Маевского, имеющий небольшой размер. Место его установки – на торце обогревательного прибора. Регулировка крана Маевского происходит достаточно просто – вручную, ключом либо отверткой.

Поскольку габариты крана небольшие, то и производительность его низка, поэтому такой «воздушник» можно применять лишь для местного удаления воздушных «пробок».

Автоматические

Ко второму типу относят такие воздухоотводчики, которые могут работать без вмешательства человека. Установка их может быть как горизонтальной, так и вертикальной.

Наряду с высокой производительностью они достаточно чувствительны к загрязненной воде и потому их следует устанавливать вместе с фильтрами-грязевиками и на подающих, и на обратных трубопроводах.

Как определить места завоздушивания?

При открытии крана Маевского должен быть слышен звук выходящего воздуха. Нажмите для увеличения.

Как известно, при воздушных «пробках» в системе отопления могут появляться посторонние звуки (к примеру, бульканье в трубопроводе, перетекание воды).

Место образования пробки можно определить, легонько простучав трубы и обогревательные приборы. Там, где звук удара получается наиболее звонким, и образовалась воздушная «пробка».

Как организовать спуск воздуха в открытой системе отопления? Для этого необходимо ключом или отверткой открыть кран Маевского, предварительно открыв термостат на батарее.

При открывании крана должно быть слышно тихое шипение – это означает, что сброс воздуха уже начался. По мере стравливания воздуха шипение будет все уменьшаться, и когда из крана потечет вода, его можно закрывать – спуск воздуха произошел.

Не забудьте поставить ведро для слива воды перед открыванием крана!

Иногда бывает и так, что вроде бы воздух уже удален, но батареи все равно греют плохо. В этом случае следует продуть отопительную систему, промыв ее и заполнив теплоносителем снова.

Оцените статью: Поделитесь с друзьями!

Как удалить воздух из системы отопления в частном доме

Частный дом в черте города или в сельской местности — это, безусловно, хорошо!

Но для того, чтобы чувствовать себя внутри индивидуального жилища комфортно, нужно, постоянно, о нем заботиться.

Особенно, это касается зимнего периода.

К наступлению холодов, необходимо, готовиться заранее (имеется ввиду подготовка системы отопления).

Причины прекращения циркуляции жидкости

Воздух, попавший в систему отопления, препятствует циркуляции теплоносителя.

В конечном итоге, жилье не обогреется, как положено, топливо будет расходоваться в больших количествах, а самое худшее, что произойдет в данном случае — размораживание системы.

Воздух, в тепловой магистрали частного дома, может скапливаться в различных местах, это способствует остыванию, как отдельных секций батарей, так и стояка в целом.

Конечно, воздух в системе отопления, находиться не должен, ему там не место, необходимо удалить его оттуда любым известным и доступным вам способом.

Ниже мы попытаемся разобраться в данном вопросе и рассмотрим главные причины этого явления.

  • В процессе проектирования или на этапе монтажа, возможно, были допущены грубые ошибки, которые заключались в неправильно выполненном уклоне или в отсутствии на всех батареях кранов Маевского и другие недоделки.
  • Во время проведения ремонтных работ воздух попал в отключенную систему.
  • В трубах недостаточное давление, а это способствует понижению уровня теплоносителя в целом.
  • Возникновение «эффекта эмульсии».

    Это, когда жидкая субстанция насыщается пузырьками воздуха на первых этапах своего пути к радиатору, а затем, попав внутрь трубопровода, освобождается там.

  • А знаете ли вы, какой лучше купить титан для нагрева воды на дровах? В полезной статье описаны различные модели и популярные бренды мировых производителей.

    Про сертификат соответствия стальных, водогазопроводных, оцинкованных труб написано на этой странице.

  • Стремительное наполнение системы водой.
    Теплоноситель должен заполнять магистраль не спеша.

    Одновременно, нужно выпускать воздух, который скопился в трубах во время летнего простоя.

  • Возможно, произошла разгерметизация трубопровода в местах сварки или в районе установки фитинга.

    В этом случае, сама протечка может быть незаметна, так как жидкость с горячих батарей быстро испаряется.

    А для попадания внутрь трубы воздуха, довольно, миниатюрной трещинки, которую заметить визуально, порой, не представляется возможным.

  • Устройства, через которые происходит забор или выведение воздуха могут находиться в неисправном состоянии.
  • Радиаторы плохого качества.
  • К общей отопительной магистрали дома подключена система обогрева полов, трубы, при этом, смонтированы на неправильном уровне.

Как можно понять, что в системе имеется лишний воздух?

Об этом могут свидетельствовать следующие факторы:

  • посторонний шум в батареях отопления,
  • низкая теплоотдача,
  • радиаторы прогреваются неравномерно,
  • в тех участках, где есть воздух, батарея будет холодной.

Такие ситуации, к сожалению, встречаются, довольно, часто.

Воздушная пробка, чем это грозит

Теплоноситель, продвигаясь по трубам, способствует образованию воздушных пробок.

Со временем, трубы начинают вибрировать и в результате чего, можно услышать посторонние звуки:

  • шум,
  • треск,
  • журчание воды.

В состав воздуха входит, кроме кислорода, углекислый газ.

Под воздействием высокой температуры, в трубах образовывается шлам, а углекислота создает благоприятную обстановку для начала коррозионного процесса металла.

Воздух в отопительной магистрали мешает нормальной работе циркуляционной помпы.

Когда система работает в штатном режиме, подшипники, находящиеся на валу насоса, постоянно пребывают в воде.

Как только образуется пробка, они претерпевают эффект «сухого трения». При этом выделяется тепло, которое способно вывести из строя вал.

Некоторые хозяева частных домов говорят, что нередко бывают случаи, когда стравить воздух из системы, практически, невозможно.

После проникновения в систему воздуха, пробка образовывается, буквально, через несколько часов.

А что вам известно про краны Маевского для чугунных радиаторов 15 мм? Как и в каком месте их установить своими руками прочитайте в полезной статье.

Как установить кран Маевского на полотенцесушитель, написано здесь.

На странице: http://ru-canalizator.com/vodosnabzhenie/truby-i-furnitura/sshityj-polietilen.html узнаете, как сделать монтаж муфт из сшитого полиэтилена.

Если в вашем доме трубы отопления сделаны из алюминия (про сварку постоянным током прочитайте здесь) и внутри них находится жидкость определенного состава, внутри труб будет регулярно происходить химическая реакция, при которой выделяется кислород и водород.

Эти газы способствуют возникновению пробок.

Как этого избежать?

Лучший способ выйти из создавшегося положения – автоматический сброс воздуха посредством золотника, который монтируют на батареи вместо крана Маевского.

Возможные варианты удаления

  • С помощью ручного крана Маевского.

    Для того, чтобы начать работы по стравливанию воздуха из радиаторов, нужно иметь под рукой соответствующий инструментарий, тазик для сбора воды и половую тряпку.

    Если в автономную систему вмонтирован принудительный насос циркуляционного типа, например, в электрическом титане для кипячения воды, его нужно выключить на время проведения процедуры.

Затем, не спеша, с помощью отвертки, необходимо, повернуть устройство против часовой стрелки на один оборот.

Воздух выйдет из радиатора.

После этого, кран следует закрыть, как можно плотнее.

  • Воздухоотводчик автоматический.

    Это приспособление поплавково-клапанного типа.

    Данный механизм способен, самостоятельно выпускать воздух из отопительной системы.

    Его механизм состоит из:

  • латунного корпуса,
  • поплавка,
  • шарнирного рычага,
  • выпускного клапана.

Для того, чтобы не было утечки жидкости, устройства оборудуются винтовым запорным колпачком.

Каким образом работает система?

Если воздуха в системе нет, поплавок не дает открываться выпускному механизму.

Как только он соберется в большом количестве, в поплавковой камере, буек опустится, и выпускная заслонка откроется.

После выхода воздуха наружу, буй, под действием рычага, опять поднимется в свое прежнее положение и закроет выпускной затвор.

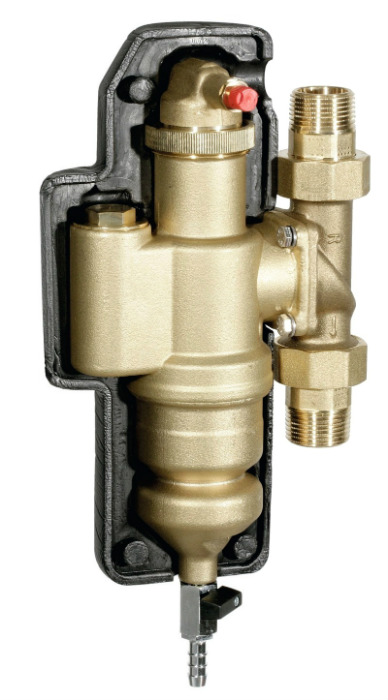

Сепаратор воздуха

Такие приборы, как правило, устанавливают в автономных системах большого объема.

Особенность их работы состоит в выборке воздуха из жидкой субстанции с дальнейшим ее преобразованием в пузыри и последующим удалением.

Эти приспособления, в основном, выпускают в тандеме с сепараторами шлама.

Таким образом, удается сэкономить место и, в добавок, вылавливать примеси, а именно:

  • грязь,
  • песок,
  • ржавчину.

Разделитель состоит из металлического корпуса, в его верхней части имеется воздухоотвод, а в нижней, вентиль для вывода шлама.

Внутри цилиндра, предусмотрена специальная трубка с напаянной металлической сеткой.

Через нее проходит вода системы отопления. Именно, эта решетка генерирует сильные вращательные потоки теплоносителя, которые тормозят и поднимают мелкие воздушные пузыри вверх.

Таким манером, преобразованный воздух удаляется наружу, посредством воздушной камеры. Накопившуюся внутри батарей грязь, удаляют через сливной кран, который находится внизу.

  • Многоступенчатая система.

    Для того, чтобы у вас не возникали проблемы, связанные с образованием воздушных пробок, нужно еще на начальной стадии составления проектной документации автономной системы отопления, не забыть об одном, очень важном моменте.

    Это многоступенчатая система отвода воздуха из отдельно взятых групп отопительных приборов.

  • При этом, для них нужно применять различные модификации воздухоотводчиков и устанавливать их стоит в различных местах:

    • для выпускания воздуха из теплообменника отопительного прибора, монтируют воздухоотводчик автоматического типа, прямо на котле или бойлере косвенного нагрева (что это такое),
    • каждый, отдельно взятый коллектор, должен иметь свой воздухоотвод,
    • на всех радиаторах, необходимо устанавливать ручные краны Маевского,
    • для стояков, наилучший вариант – это специальные приспособления, которые монтируют в самых высоких точках системы.

    Стравливать воздух из радиаторов нельзя под большим давлением воды.

    В противном случае, в теплоносителе образуется большое количество растворенного кислорода, и тогда удалить воздух из системы будет намного сложнее.

    Чтобы все работы по стравливанию воздуха из автономной системы отопления выполнить по всем правилам, нужно воспользоваться помощью еще одного человека.

    Самому выполнять процедуру сложно.

    Кто-то один должен заполнять трубы из сшитого полиэтилена для отопления (цена) водой и следить при этом за показаниями манометра, а второй, в это время выпускает воздух из радиаторов (до тех пор, пока давление не достигнет двух Бар).

    В этот момент, необходимо отключить подпитку.

    И, пока первый человек занят тем, что пополняет систему водопроводной водой, второй — работает с кранами Маевского.

    Как восстановить теплоснабжение

    В первую очередь, надо с точностью определить местонахождение пробки в трубах (про сортамент стальных оцинкованных написано в этой статье).

    После того, как этот вопрос выяснили, нужно найти ручной или автоматический клапан, который находится ближе всего к проблемному месту.

    Затем, приоткрыв кран, стравливаем воздух через этот механизм.

    Не всегда стандартный способ оказывается действенным (видео, как спустить воздух через кран Маевского. посмотрите здесь).

    Если все вышеперечисленные методы оказались нерезультативными, можно попробовать выдавить пробку, увеличив давление и температуру теплоносителя в системе (показатели должны быть близкие, к максимальным).

    Дальше ваши действия должны проходить по стандартной схеме.

    Пробка, сдвинутая с места, поступает в сбросной вентиль.

    Если и эти действия оказались безрезультатными, придется воспользоваться ближайшим разъемным соединением.

    Работу нужно выполнять очень осторожно
    , если пренебрегать правилами безопасности, можно обжечься и затопить весь дом горячей водой.

    Скопившийся воздух в системе отопления с элеваторным узлом частного дома, можно удалить, спустив воду, посредством расширительного бачка.

    Пробка выйдет самостоятельно, если воду в контуре довести до кипения.

    Выводы

    Итак, мы с вами выяснили следующее, для того, чтобы система отопления частного дома функционировала достаточно эффективно, нужно, со знанием дела выполнить все монтажные работы и правильно эксплуатировать магистраль.

    Также, необходимо следить за тем, чтобы внутри системы не скапливался воздух и не образовывались пробки.

    Для стравливания воздуха нужно использовать специальное оборудование и приспособления.

    Только таким образом вы сможете создать комфортные условия для проживания в частном доме, и ваша отопительная система будет работать безотказно.

    Как спустить воздух в системе отопление частного дома, посмотрите в видеосюжете.

    Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Google Plus или Twitter.

    Подписывайтесь на обновления по E-Mail:

    Расскажите друзьям!


почему появляется воздух в системе отопления, почему появляется воздух в системе отопления,

Отопление дома требует качественное проектирование отопительной системы, подбор необходимого оборудования и его устройство. Но также не стоит забывать о правильном уходе за системой. К сожалению, даже при хорошем уходе за отопительной системой случаются разные проблемы, которые необходимо устранять. Распространенной проблемой является появление воздуха в системе. В данной статье рассмотрим причины завоздушивания и способы его устранения.

Как удалить воздух из системы отопления

Содержание:

  1. Как воздух влияет на отопительную систему
  2. Почему появляется воздух в системе отопления
  3. Как предотвратить завоздушивание
  4. Приборы для устранения завоздушивания
  5. Как удалить воздух из системы отопления

Как воздух влияет на отопительную систему

Работает система отопления по следующему принципу: горячая вода циркулирует по отопительной системе и отдает часть теплоносителя в радиаторы. Таким образом, при попадании воздуха в систему нарушается циркуляция теплоносителя. При завоздушивании системы появляются следующие проблемы:

  • Чаще всего в помещениях, где отсутствует контроль над температурным режимом, случается образование воздушных пробок. В результате чего происходит размораживание системы.
  • Циркуляция носителя тепла сопровождается характерным шумом. Он приносит не только дискомфорт, но и постепенно разрушает места сварных соединений.
  • Когда воздух проникает во внутренние металлические детали, может образовываться коррозия. Следовательно, сокращается срок службы отопительного оборудования.
  • Замедляется циркуляция теплоносителя или вовсе прекращается. В таком случае эффективность отопительной системы снижается, а расход топлива увеличивается.

Чтобы предотвратить такие неприятные последствия стоит разобраться, почему же появляется воздух в отопительной системе.

Почему появляется воздух в системе отопления

Многие задаются вопросом: почему случается завоздушивание, если отопительная система герметичная. Рассмотрим возможные причины:

  • При устройстве трубопроводов нарушен угол наклона;
  • Так как в воде помимо кальция и магния имеется еще и кислород, то при повышении давления в системе возрастает объем кислорода;
  • Если элементы отопительной системы плохо соединены между собой, то может проникать воздух;
  • Отсутствуют воздухоотводчики или же они не работают;
  • Коррозия. Она приводит к разрушению элементов отопительной системы, а, следовательно, и к нарушению герметизации;
  • Неправильно заполняется трубопровод. Воду необходимо подавать медленно, а также одновременно откачивать воздух из радиаторов. Если воду подавать быстро, то будут образовываться пузырьки, а они в свою очередь вызывают завоздушивание системы. Стоит учитывать, чем больше ответвлений в отопительной системе, тем медленнее должна подаваться вода;
  • Часто при проведении ремонтных работ случается разгерметизация системы;
  • Процесс, при котором молекулы одного вещества проникают между молекулами другого. Такой процесс называется диффузия. Чтобы предотвратить появление такого процесса, необходимо применить специальное покрытие, которое наносится на трубы.

Данные причины являются более популярными, но существуют и другие.

Как предотвратить завоздушивание

Можно установить воздухоотводчики для предотвращения завоздушивания. Их необходимо устанавливать в изгибах труб или в верхних точках, где расположены трубопроводы.

А также можно заполнить оборудование водой. В процессе заполнения водой необходимо открыть все краны кроме тех, которые спускают воду. Вода подается снизу вверх. При проведении таких действий вода выдавливает воздух из системы. Но не стоит забывать, что вода должна подаваться медленно. После того как вода начинает течь из крана его необходимо перекрыть. Таким образом, вода продолжит подниматься выше, пока вся системе не заполнится.

Приборы для устранения завоздушивания

Для того чтобы удалить воздух из системы отопления используют следующие приборы:

  1. Кран Маевского. Его устраивают в верхней части радиатора. Для того чтобы произвести спуск воздуха необходимо при помощи ключа или отвертки повернуть плавно кран против движения часовой стрелки. Поворачивать его необходимо пока не появится шум, похожий на шипение.

Как удалить воздух из системы отопления

  2. Автоматические воздухоотводчики устанавливают в самой высокой точке отопительной системы, а также на отопительном котле. Они бывают горизонтальными и вертикальными. Чтобы спустить воздух из отопительной системы не нужно при этом присутствовать. Так как воздухоотводчики восприимчивы к загрязнениям, то необходимо на подаче и обратке установить очистительные фильтры.

Как удалить воздух из системы отопления

  3. Воздушный сепаратор. Его принцип работы заключается в удалении воздуха, который растворился в носителе тепла. Многие сепараторы предназначаются еще для удаления и сбора шлама.

Как удалить воздух из системы отопления

В больших отопительных системах применяют только воздушные сепараторы, так как удалить воздух обычными ручными приборами довольно-таки сложно.

Как удалить воздух из системы отопления

Для начала необходимо определить, где находится воздушная пробка. Сделать это можно следующим образом: понижение температуры в устройствах, простукивание элементов системы или по характерному звуку в трубах.

После того как определили место образования воздушной пробки необходимо найти воздуховоотводчик, который находится ближе всего к самой высокой точке по ходу движения носителя тепла. Для того чтобы избавиться от воздуха, необходимо включить подпитку системы.

Но бывают случаи, когда невозможно определить место образования воздушной пробки. В таком случае необходимо обратиться за помощью к методам специалистов:

  1. При повышении давления в системе и увеличении температуры пробка либо удалится с помощью автоматических устройств или же переместится в место, где ее можно будет найти.
  2. Если сильно ударить по трубам, то возможно образовавшийся воздух переместится. Но такой способ не всегда дает результат.

Если в период пользования отопительной системы часто возникает ее завоздушивание, то необходимо найти и устранить причину ее появления.

Читайте также:

Как выгнать воздух из системы отопления — Построй свой дом

Воздух злейший враг гидравлических систем. Попадая в жидкость, он препятствует нормальной работе, а иногда и полностью выводит систему из строя. Не является в этом исключением и система отопления. Вот о том, как выгнать воздух из системы отопления, мы и поговорим в этой статье.



Как выгнать воздух из системы отопления



Думаю, что многие из вас не раз встречались с тем, что какая-то батарея в доме нагреваются хуже, чем остальные или вообще холодная. В моей квартире, такое явление часто происходит с полотенцесушителем, если в нашем стояке, кто-то проводил ремонтные работы. Причина этого явления в том, что в системе отопления появился воздух. Обычно он скапливается в самой верхней точке отопительного прибора, вытесняя из этого места теплоноситель. Если его там скапливается слишком много, циркуляция теплоносителя вообще может остановиться. В этом случае, специалисты говорят, что в системе отопления образовалась воздушная пробка или система завоздушилась.

Чтобы восстановить работоспособность системы отопления необходимо из системы отопления выгнать воздух. Для этого существует несколько способов.

Как выгнать воздух из системы центрального отопления



В системах централизованного отопления на крайних радиаторах стояка устанавливают спусковой кран. На практике это обычный вентильный кран. После того, как система отопления заполнена теплоносителем, кран открывают и держат открытым до тех пор, пока из него не пойдет струя воды без воздушных пузырей. В случае многоэтажных домов, во время запуска системы отопления, сначала открывают воздухосбросники на стояках, а остатки воздуха выводятся из радиаторов непосредственно в квартирах.

Как выгнать воздух из системы отопления частного дома



В системе отопления частного дома или после замены радиаторов в квартире, для удаления воздуха ставят специальные воздушные клапаны. Они бывают ручными и автоматическими. Ставятся воздушные клапаны на каждый радиатор или в самой высокой точке системы отопления.

Наличие воздуха в системе отопления способствует быстрому корродированию металла батарей, что в дальнейшем приводит к их разгерметизации.





Причины появления воздуха в системе отопления



Появление воздуха в системе отопления может происходить по разным причинам. Если это разовая проблема, то можно удалить его и больше не заниматься поисками причин. Если завоздушивание происходит неоднократно за сезон, то стоит поискать причину.

Ремонт системы отопления



Ремонт или модернизация системы отопления может привести к завоздушиванию. При ремонтных работах воздух в трубопровод попадает практически всегда. От этого ни куда, не денешься.

Заполнение системы отопления теплоносителем



Заполнение системы теплоносителем требует определенной аккуратности. Если вода в систему отопления заливается медленно, то воздуха остается немного, так как большая его часть вытесняется. Здесь тоже ни чего сделать нельзя.

Разгерметизация системы отопления



Обычно происходит разгерметизация стыков и сварных швов, через которые в систему отопления начинает поступать воздух. Этот дефект требует срочного устранения, так как в этом случае завоздушивание будет происходить постоянно. В системах отопления частных домов данное явление сопровождается падением давления.

Наиболее вероятным местом, где надо искать место разгерметизации, это соединения труб и радиаторов. Как правило искать их очень сложно, так как внешне они далеко не всегда проявляются. Как вариант, в негерметичном месте может появиться ржавчина, в следствие появления влаги. Но если внешне все выглядит нормально, а воздух все время попадает в систему отопления, придется воспользоваться мыльной пеной. Ею обмазывают соединения и сварные стыки труб и наблюдают, появятся ли пузыри воздуха. Если негерметичные соединения выявляются их необходимо подтянуть или вообще провести ремонт данного соединения.

Работоспособность клапанов



Если в системе отопления вашего дома уже стоят клапана для сброса воздуха, и все равно в ней начали появляться воздушные пробки, необходимо проверить исправность этих клапанов, а также герметичность их соединений.

Появление воздуха в системе отопления также может быть связано с разрывом мембраны расширительного бака. В этом случае придется поменять мембрану. Определить это можно, по воздушному ниппелю расширительного бака. Если из него, при нажатии, пойдет теплоноситель, то мембрана негерметична.

Стоит помнить, что проверять систему отопления на завоздушенность необходимо, как минимум, каждый год при осеннем пуске отопления.





Приборы для вывода воздуха



Для отвода воздуха из системы отопления на радиаторах ставят специальные ручные и автоматические воздушные клапана.

Воздушный клапан Маевского



Это устройство предназначено для ручного удаления воздуха из отопительной системы.  Устанавливается оно в свободный коллектор радиатора. В ассортименте этих устройств есть клапаны под разные диаметры и сечения коллекторов. Клапан Маевского представляет собой металлический диск со сквозным отверстием конической формы. В это отверстие ввернут винт с наконечником конусообразной формы. Если винт вывернуть воздух выйдет из системы.

Вместо клапана Маевского можно поставить автоматический спускник для радиаторов. По размерам он немного больше, но работает в автоматическом режиме.

Автоматический клапан сброса воздуха



Автоматический клапан сброса воздуха может устанавливаться как непосредственно на отопительные приборы, так и в других точках системы отопления. Отличаются они от клапана Маевского тем, что могут удалить воздух из системы отопления автоматически.

Автоматические клапаны бывают прямыми и угловыми. Они монтируются в наивысших точках системы отопления и присутствуют в группе безопасности. Также клапаны устанавливаются в проблемных местах, где трубопровод имеет неправильный уклон, из-за чего там может скапливаться воздух.

Недостаток автоматического клапана для сброса воздуха



Основной недостаток автоматических клапанов для сброса воздуха из системы отопления в том, что отверстие для отвода воздуха часто засоряется. Когда это происходит воздух или не выходит, или клапан начинает пропускать жидкость. В этом случае его необходимо снять и прочистить.

Для того, чтобы можно было обслужить клапан без остановки системы отопления, его ставят в паре с обратным клапаном. При этом сначала монтируют обратный клапан, а уже на него воздушный. При таком монтаже автоматический клапан просто откручивают, а потом ставят на место.





Как выгнать воздух из труб



Как показывает практика, не всегда воздушная пробка находится в доступном месте. При неправильном монтаже, воздух может скапливаться и в трубах. Удалять его оттуда достаточно трудно.

Сначала необходимо определить местоположение пробки. В этом месте труба холоднее. Если температура везде одинаковая, можно найти пробку по звуку, постукивая по трубам. Там, где скопился воздух звук будет более звонким.

Если вам повезло, остается только удалить воздушную пробку. В системе отопления частного дома, для этого поднимают температуру или давление. Далее необходимо открыть ближайший клапан, расположенный по ходу движения теплоносителя и заливной кран. В систему начнет поступать вода, которая вынуждает пробку двигаться. Когда воздух дойдет до клапана, ему ничего не останется как выйти наружу.

Но не всегда все проходит так гладко. Иногда приходится одновременно поднимать и температуру, и давление. При этом, эти параметры доводятся до значений, близких к максимальным. Превышать их слишком опасно. Если и после этого пробка не вышла, можно попытаться одновременно открыть спускной кран, предназначенный для слива системы, и подпиточный.

Если проблема с завоздушиванием возникает постоянно в одном месте, то налицо ошибка в проектировании или разводке системы отопления. Придется установить в проблемном месте клапан для отвода воздуха. Также в магистраль можно врезать тройник и на свободный вход установить воздухоотводчик.

Рассматривая тему как выгнать воздух из системы отопления, я убедился, что при должной подготовке и навыках, эта задача посильна многим владельцам частных домов.В следующей статье я расскажу о задачах теплозащиты дома.



Рекомендую еще почитать:

Воздух в системе отопления: причины появления, как развоздушить систему?

Воздух в системе отопления затрудняет циркуляцию теплоносителя, в результате чего теплоотдача радиаторов и других отопительных приборов падает. Воздушная пробка является одной из наиболее распространенных причин снижения эффективности приборов отопления.

Автоматический воздухоотводчик Valtec.

Почему в системе отопления появляется воздух?

Причин может быть множество, вот только основные их них:

  • Теплоноситель имеет в своем составе растворенный воздух, который выделяется при нагревании. В большей степени это относиться к системам, где в качестве теплоносителя используется обычная водопроводная вода, содержащая большое количество растворенного кислорода. При нагревании теплоносителя, кислород отделяется, образуя множество мелких пузырьков, которые и создают воздушную пробку;
  • Заполнение отопительного контура теплоносителем осуществлялось слишком быстро, в результате чего не удалось стравить весь воздух. Отопительная система должна заполняться медленно (в среднем 1 этаж – 1 час), особенно если это протяженная система с большим количеством составных элементов;
  • Не были соблюдены необходимые уклоны труб;

Автоматический воздухоотводчик в шахте.

  • Воздушные пробки всегда образуются после проведения ремонтных работ. Ремонт или замена радиаторов, замена фитингов и т.д. — все это приводит в завоздушиванию системы отопления;
  • Низкое давление в системе может привести к увеличению количества сжатого воздуха, который также будет создавать воздушные пробки;
  • Выведен из строя или неисправен воздухоотводчик;
  • Течь в системе отопления также может быть причиной образования пробок;
  • Кислородопроницаемость труб отопления. В большей степени это относиться к полимерным трубам (кроме имеющих антидиффузионное покрытие), стенки которых пропускают в систему кислород.
  • Иногда воздух скапливается в углах трубопровода. Это свидетельствует об ошибке при монтаже: отдельные участки труб были установлены не по уровню. В такой ситуации лучше всего врезать на проблемном участке тройник для установки воздухоотводчика;
  • Некоторые некачественные алюминиевые батареи вступают в реакцию с водой, как результат воздушные пробки будут образовываться постоянно. Порекомендовать в такой ситуации можно одно: использовать только качественные отопительные приборы, а не выбирать что подешевле. Дешевый прибор рекомендуется заменить на новый, более качественный.

Воздухоотводчик с шаровым краном Danfoss на тех.этаже гостиницы.

Примечание! В многоэтажных домах чаще всего воздушные пробки образуются в квартирах на последних этажах, ведь воздух всегда «стремится» в верхние участки отопительной системы.

Как удалить воздушную пробку из системы отопления?

Причины образования воздуха в системе отопления понятны, но как его удалить? Ведь если оставить все как есть, это может привести к коррозии отдельных элементов системы, а также к преждевременному выходу из строя циркуляционного насоса отопления.

Во-первых следует найти место, где находиться воздушная пробка. Для этого понадобится маленький молоток или любой другой металлический предмет, при помощи которого следует простучать трубопровод. По звучанию металла находим расположение воздушной пробки. Там, где находиться воздух, звучание будет, как у пустотелой металлической емкости, т.е. более звонкое. Чаще всего завоздушивание происходит в верхних участках системы отопления.

После обнаружения воздушной пробки, следует открыть воздухоотводчик и держать его открытым до тех пор, пока не побежит вода. Перед тем, как развоздушить систему отопления рекомендуется поставить под воздухоотводчик емкость для слива теплоносителя.

Как правило, после удаления воздуха из системы, радиаторы начинают греть в нормальном режиме. Если же этого не произошло, рекомендуется промыть систему отопления.

Кран Маевского в верхней части регистра отопления.

Удаление воздушных пробок производится при помощи:

  • Крана Маевского — ручной воздухоотводчик, у которого стравливание воздуха осуществляется путем регулирования обычной отверткой или рукой (в зависимости от модели крана). Вентиль следует отворачивать медленно, если появилось шипение, это означает, что воздух начал выходить. После того, как польется теплоноситель можно закрывать вентиль;
  • Автоматических воздухоотводчиков – стравливают воздух автоматически.

Примечание! При стравливании воздуха через воздухоотводчик, давление в работающей системе может падать, т.к. после ухода воздуха освобождается занимаемое им пространство. В этом случае необходимо долить в систему теплоноситель, до тех пор, пока давление не нормализуется.

Автоматический воздухоотводчик.

Как предотвратить образование воздуха в системе отопления?

Еще на стадии проектирования отопительной системы необходимо установить все элементы таким образом, чтобы обеспечить свободное, беспрепятственное «хождение» воздуха, который образуется при нагреве теплоносителя.

Все замкнутые системы обязательно оснащаются воздухоотводчиками.

Сепаратор воздуха и шлама Honeywell HF49.

Сепаратор воздуха и шлама Honeywell HF49.

В закрытых системах отопления могут применяться сепараторы воздуха, которые позволяют полностью очистить теплоноситель, как от растворенного воздуха, так и от воздуха в виде мелких и крупных пузырьков. Конструкция сепаратора позволяет задерживать и удалить частицы воздуха.

Видео
