Построить туалет своими руками: чертежи, размеры

Главная » Туалет » Строим дачный туалет: проекты, чертежи, размеры

В этой статье представлены образцы дачных туалетов: чертежи кабинок, их средние размеры, некоторые рекомендации по строительству. Конструкция может быть разной: есть проекты прямоугольные, треугольные, ромбовидные. Выбираете форму, потом материал, и можно приступать к строительству. Чертежи есть, строение — не самое сложное. Только учтите, что размеры даны для людей среднего роста и комплекции. Их легко можно изменить, не особо меняя конструкцию.

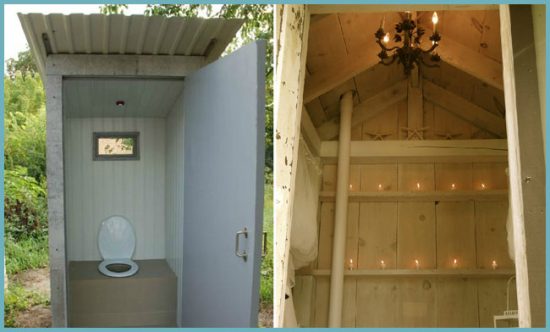

Дизайн дачного туалета может быть простым или замысловатым

Дизайн дачного туалета может быть простым или замысловатым

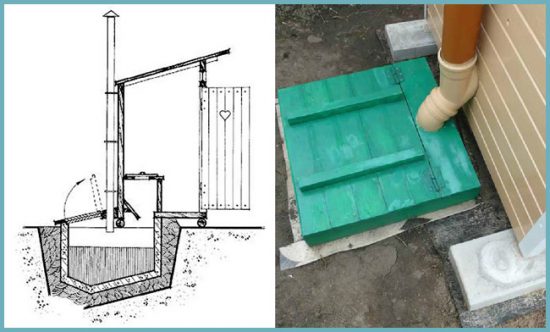

Схема уличного туалета

Содержание статьи

Наиболее распространенным вариантом дачного или садового туалета является прямоугольная постройка. Ее еще называют «скворечник» так как в варианте с односкатной крышей она очень его напоминает.

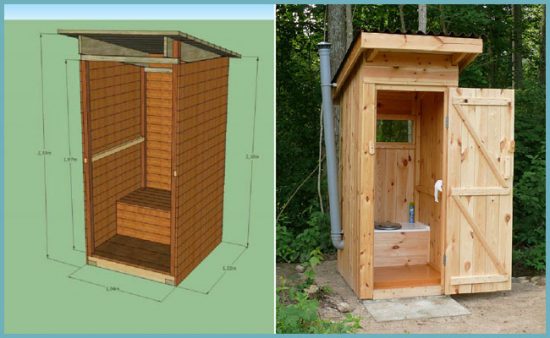

Проект дачного туалета из дерева типа "Скворечник"

Проект дачного туалета из дерева типа «Скворечник» (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

На чертеже туалета, представленном на фото выше, для отделки использовалась доска толщиной 40 мм. Сооружение получается совсем недорогим. Двери можно сделать из тех-же досок, скрепленных планками вверху, внизу и наискосок. Петли можно поставить наружные — амбарные, оформив строение в нарочито грубом стиле.

Образцы дачных туалетов: чертежи одинаковые, исполнение разное

Образцы дачных туалетов: чертежи одинаковые, исполнение разное

Несмотря на то, что постройка утилитарная, при желании ей можно придать привлекательный вид и скворечник превратится во вполне привлекательное небольшое здание. Например, можно сделать из этой постройки маленькую мельницу.

Дачный туалет-мельница - немного фантазии и неприглядная постройка становится украшением участка

Дачный туалет-мельница — немного фантазии и неприглядная постройка становится украшением участка (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

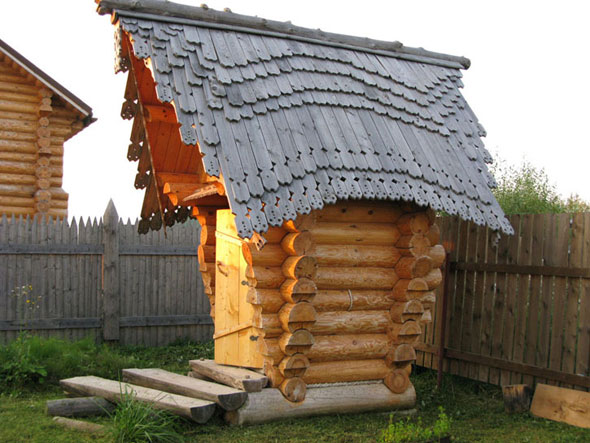

Тот же скворечник, но из сруба — уже совсем другой вид. Особенно гармонично все будет смотреться, если здание на участке выстроено (или будет выстроено) тоже из бревна.

Даже самый простой туалет из бревна смотрится почти как экзотика. Причем, его можно использовать и как зимний вариант

Даже самый простой туалет из бревна смотрится почти как экзотика. Причем, его можно использовать и как зимний вариант (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Для регионов, где древесина — роскошь, и расходовать ее на постройку туалета нерационально, ту же конструкцию можно обшить другим материалом. Например, каркас обшивается любым листовым материалом — фанерой, ДВП, ГВЛ. На них снаружи можно уложить отделочный материал — плитку или декоративный камень. Еще более бюджетный вариант — обшить профнастилом.

Туалет на даче своими руками строят из любого материала. Этот - из профнастила

Туалет на даче своими руками строят из любого материала. Этот — из профнастила (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Это тот тип туалета, Который несложно построить из кирпича. Делают их обычно в полкирпича. Никаких сложностей даже для неопытного каменщика нет. Кладка со смещением, раствор — цементно-песчаный.

По тому же проекту и чертежу можно построить туалет из кирпича

По тому же проекту и чертежу можно построить туалет из кирпича (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Пошаговая инструкция строительства уличного туалета тут.

Туалет типа «Шалаш» (треугольный)

Эта туалетная кабинка имеет вид треугольника. Боковые стенки одновременно являются скатом кровли. Построить такой туалет своими руками можно за несколько часов. Чертежи с примерными размерами даны на картинке ниже. В них можно и нужно вносить корректировки: все габариты даны для людей средней комплекции.

Чертеж дачного туалета типа "Шалаш"

Чертеж дачного туалета типа «Шалаш» (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Если нужны более широкие двери, можно не раздвигать основание, которое в данном проекте и так немалое, а сделать двери нестандартной формы — как на рисунке справа.

Обшивка отделочными материалами в туалетах «Шалаш» проводится только впереди и сзади. На боковые поверхности укладывают кровельный материал. Можно использовать любой, но неплохо смотрится мягкая черепица или полимерный шифер.

Треугольный туалет на даче построить проще простого

Имея чертежи треугольный туалет на даче построить проще простого

На фото справа обрешетка  сделана под листовой кровельный материал — использовали шифер из пластика — он есть разных цветов, стоит относительно недорого, монтируется просто — гвоздями с прокладками.

Если использовать планируете мягкий кровельный материал — рубероид, битумную черепицу или что-то похожее, обрешетку делайте сплошную — из листа влагостойкой фанеры, ДСП, ГВЛ. Их крепят к каркасу саморезами, сверху настилают кровельные материалы.

Про вентиляцию в уличном туалете и душе читайте тут. О том, как избавится от запахов написано в этой статье.

Чертеж туалета «Теремок»

Этот туалет имеет вид ромба. По сравнению с «Шалашом» строится он дольше, но и вид имеет более декоративный. При соответствующем оформлении он ничуть не испортит пейзаж.

Чертеж туалета "Теремок" с размерами

Чертеж туалета «Теремок» с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Ромбовидный домик для туалета на дачном участке смотрится неплохо. Снаружи оббить каркас можно распиленным пополам кругляком небольшого диаметра, вагонкой большой толщины, блок-хаусом, обычной доской. Если используете доску, прибивайте ее не встык, а накладывая на пару сантиметров на нижнюю, по типу еловой шишки. Можно, конечно, и встык, но внешний вид будет уже не тот…

Второй вариант: дачный туалет «Теремок» сделан со скошенными боковыми стенками.

Дачный туалет "Теремок" - второй проект с размерами

Дачный туалет «Теремок» — второй проект с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Основная загвоздка в любом небольшой деревянном туалете — хорошо закрепить двери. Дверная коробка — самая нагруженная часть, особенно с той стороны, где крепятся двери. Для скрепления стоек двери с брусьями каркаса используйте шпильки — так крепление будет надежным.

Фото-иллюстрации: строит туалет на даче своими руками. Чертежи представлены выше

Фото-иллюстрации: строит туалет на даче своими руками. Чертежи представлены выше

Из этой несложной, в общем, конструкции можно сделать уборную в любом стиле. Например, в голландском. Отделка простая — светлый пластик, поверх которого набиты характерные балки, прокрашенные морилкой. Обратите внимание, на стеклянные вставки и на то, что крыша этого экземпляра сделана из поликарбоната. Если поликарбонат многослойный, жарко быть не должно)))

Дачный уличный туалет в виде голландского домика

Дачный уличный туалет в виде голландского домика

Можно даже туалет «Теремок» превратить в царскую карету. Это не шутка…подтверждение на фото. Всего-то надо изменить форму и добавить несколько элементов декора, характерных для карет. Вот и получите туалет в виде кареты.

Уличный туалет-карета

Уличный туалет-карета

Вот несколько фото процесса изготовления. В оригинале установлен биотуалет, потому постройка несложная: нет необходимости думать о яме и связанных с ней нюансах…но приспособить такую кабинку можно к любому типу…

Каркас характерной формы

Каркас характерной формы

Обратите внимание, форма достигнута благодаря установленным под углом доскам, а плавно сужающийся низ — подрезанными соответствующим образом опорам.

На подиуме устанавливают биотуалет

На подиуме устанавливают биотуалет

Короткими досками зашивают пол, затем начинают обшивку снаружи. Вверху карета имеет тоже плавный изгиб — вырезаете из коротких досок соответствующие направляющие, прибиваете их к уже имеющимся боковым стойкам и можно начинать наружную обшивку стен.

Обшивка стен

Обшивка стен

Внутри также обшивают вагонкой. Снаружи туалет-карета выбелен, изнутри древесина имеет естественный цвет. После остается декорирование и добавление характерных деталей — вензеля, раскрашенные золотом, фонари, «золотые» цепочки, колеса.

Покраска и декорирование

Покраска и декорирование

«Царские» занавески и цветы))) Поставлен даже рукомойник и небольшая раковина.

Вид изнутри на окна

Вид изнутри на окна

После всех усилий имеем самый необычный в округе туалет. Мало кто может таким похвастаться…

Еще и чемоданы в багажнике))

Еще и чемоданы в багажнике))

Теплая уборная

Пользоваться туалетом со стенкой в одну доску летом вполне комфортно. Но не все дачи посещаются только в теплое время года. Для осенне-весеннего периода необходимо хоть какое-то утепление, которое перекроет сквозняки.

В этом случае конструкция туалета ничем не отличается. Только размеры увеличите на 5-10 см больше: обшивка будет двойная — снаружи и изнутри, а между обшивкой уложен утеплитель. Утеплить нужно будет и двери — двойные слишком тяжелые для такой постройки, но изнутри их можно оббить куском линолеума, дермантином и другим хорошо моющимся материалом.

О строительстве туалета своими руками (с фото-отчетом можно прочесть тут).

Комбинированный душ-туалет

Вторая по необходимости постройка на даче — душ. А если так, то зачем строить два отдельных сооружения, если их можно построить под одной крышей. Несколько чертежей дачных туалетов с душем для самостоятельной постройки опубликованы ниже.

Вариант комбинированного туалета для дачи душем

Вариант комбинированного туалета для дачи душем (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Второй проект туалета и душа под одной крышей.

Внешний вид и чертеж туалета и душа для дачи в одном строении

Внешний вид и чертеж туалета и душа для дачи в одном строении (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Вид и размеры туалет+душ спереди и сбоку

Вид и размеры туалет+душ спереди и сбоку (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Как вы догадались, строение просто увеличивают в два раза в ширину. Если захотите, сможете создать свой проект, под свои желания и потребности. Чертеж хозблока с туалетом будет точно таким. Возможно, вам нужно будет сделать одно из помещений чуть больше. Просто предусматриваете это при планировке и изготовлении опор под постройку.

Туалет на даче своими руками

Неважно, где Вы проживаете – либо постоянно в собственном доме в сельской местности, либо сезонно в дачном домике, либо в доме за городом – физические потребности человека остаются неизменными на протяжении несколько тысяч лет.

Разве что изменялись степень комфорта и удобства, куда же без этого?

Так выглядит туалет про который пойдет речь в данной инструкцииТак выглядит туалет про который пойдет речь в данной инструкции

Размышления по этому вопросу легли в основу «фундамента» предлагаемой ниже конструкции одной из самых популярных дачных и сельских построек – туалета.

Казалось бы обычный туалет… Однако важность этого простого сооружения  невозможно переоценить.

Принципы удобства и функциональности здесь органично сочетаются с привлекательным и эстетичным внешним  видом деревянной постройки, не теряя при этом конструктивной прочности и жёсткости.

В наше время современная деревообрабатывающая промышленность производит большое количество разнообразного погонажа, что даёт много возможностей для подобного творчества.

В сочетании с недорогими и вполне доступными в наше время электроинструментами, это может помочь Вам без особых усилий и затрат повторить подобную конструкцию.

Инструмент

Из ручного инструмента понадобится, прежде всего, измерительный и разметочный – рулетка, угольник, карандаш. Возможно меловой шнур, складной метр.

Из остального – хорошо наточенная острая ножовка по дереву, пара острых стамесок, киянка или молоток, ручной рубанок, стеклорез, стусло для ножовки…(см.рис. 2, 3, 4)

Необходимые инструменты для постройки туалета

Необходимые инструменты для постройки туалета

Необходимые инструменты для постройки туалета

Необходимые инструменты для постройки туалета

Необходимые инструменты для постройки туалета

Необходимые инструменты для постройки туалета

Из электроинструмента желательно иметь электролобзик (см.рис. 5), электродрель (см.рис. 7), аккумуляторный шуруповёрт (см.рис. 6), простейшую фрезерную машинку (см.рис. 8), набор фрез по дереву, набор свёрл по дереву, наиболее распространённые насадки для саморезов.

Необходимые инструменты для постройки туалета

необходимые электроинструменты

Необходимые инструменты для постройки туалета

необходимые электроинструменты

Необходимые инструменты для постройки туалета

необходимые электроинструменты

Необходимые инструменты для постройки туалета

необходимые электроинструменты

Подбор необходимого материала для строительства

При отборе пиломатериала нужно соблюдать несколько основных условий:

  • Для каркаса подойдёт строганный сосновый брус сечением 45*105 мм, достаточно 7-8 штук длиной 3 метра каждый.
  • Отбирать нужно как можно более ровный и сухой брус, с возможно меньшим количеством крупных сучков, без синевы и почернений.
  • Для пола желательно отобрать ровные и крепкие обрезные строганные доски лиственницы, толщиной не менее 40 мм.
  • Для обшивки стен была использована так называемая имитация бруса из лиственницы. Выбор лиственницы обусловлён её стойкостью к различным неблагоприятным атмосферным условиям. И, что немаловажно, декоративные свойства лиственницы по красоте и выразительности текстуры намного превосходят древесину таких популярных хвойных пород как сосна и ель.

Для этой цели также подойдёт так называемой блок-хаус – деревянные панели, имитирующие оцилиндрованное бревно.

  • Подобный погонаж имеет различные стандартные длины. Это необходимо учесть на этапе определения размеров конструкции, чтобы при торцевании было как можно меньше неиспользуемых обрезков.
  • Основа кровли – обрезные строганные сосновые доски сечением 30*150 мм. Критерии отбора – ровные, сухие, без синевы.
  • Для окошек необходимо отобрать ровные и крепкие, без сучков, сосновые строганные бруски сечением 45*45 мм.
  • При выборе металлического крепежа желательно избегать применения чёрных саморезов ввиду их недостаточной прочности. Для скрепления деревянных деталей желательно использовать жёлтые или белые саморезы по дереву диаметром не менее 4 мм.

Сборка каркаса туалета

Сборку каркаса наиболее удобно начать с изготовления нижней обвязки. Четыре бруса необходимой длины нужно соединить вполдерева (см. рис. 9) и скрутить так называемыми «глухарями» — мощными саморезами диаметром 8 мм и длиной 120-150 мм с шестигранными головками под ключ (см. рис. 10).

Рис.9. Нижняя обвязка каркасаРис.9. Нижняя обвязка каркасаРис.10. СаморезыРис.10. Саморезы

Линии вырезов размечаются угольником, по ним делаются два параллельных пропила ножовкой, а отход удаляется стамеской.

Главное условие при разметке брусков нижней обвязки – необходимо выдержать необходимое расстояние между внутренними углами. Так, в данном случае, ширина передней и задней стенки – 120 см, ширина боковых стенок – 90 см. Это обусловлено стандартной длиной деревянных панелей – 3 м. Такие размеры не дают обрезков при торцевании, так как от одной панели отрезаются две детали по 90 см и одна 120 см.

На всех углах фрезеруются фаски шириной 5-6 мм.

В результате получаем готовую деревянную раму-основание (см. рис. 11), к которой в дальнейшем будут крепиться стойки каркаса.

Рис. 11. Основание туалетаРис. 11. Основание туалета

Стойки обрезаются с небольшим припуском по длине и раскладываются ровной поверхности для сбора передней стенки (см.рис. 12). Длина – 15 см для крепления к нижней обвязке и плюс 185 см в высоту, итого – 200 см.

Нижний горизонтальный брусок прикручивается временно – от его нижней стороны отсчитывается высота и он фиксирует форму.

Рисунок 12Рисунок 12

Верхние наклонные бруски – это своеобразные стропила маленькой кровли. Свес кровли желательной сделать максимально возможным – в данном случае порядка 30 см (см.рис. 13). Это необходимое условие для защиты деревянных стен от дождевых осадков.

Рисунок 13Рисунок 13

Длина верхних брусков подбирается экспериментально, с учётом ширины по передней стенке (120 см) и угла наклона крыши – около 25 градусов (см.рис. 14).

Рисунок 14Рисунок 14

Места пересечения двух брусков отмечаются карандашом, чтобы сделать разметку для вырезания углов (см.рис. 15).

Рисунок 15Рисунок 15

С помощью угольника соединяются отметки (см.рис. 16).

Рисунок 16Рисунок 16

Ножовкой бруски отрезаются по разметке (см.рис. 17) и в результате получаются четыре одинаковые детали (см.рис. 18).

Рисунок 17Рисунок 17Рисунок 18Рисунок 18

Аналогичным образом размечаются вертикальные стойки (см.рис. 19) и обрезаются в необходимый размер (200 см) и угол (см.рис. 20).

Рисунок 19Рисунок 19Рисунок 20Рисунок 20

Карандашом размечаются фигурные вырезы на концах наклонных верхних брусков (см.рис. 21).

Рисунок 21Рисунок 21

И с помощью электролобзика отрезается лишнее по сделанной разметке (см.рис. 22).

Рисунок 22Рисунок 22

Аналогичным образом делаются вырезы на оставшихся брусках (см.рис. 23).

Рисунок 23Рисунок 23

В результате получаются фигурные вырезы одинаковой формы на всех четырёх брусках (см.рис. 24).

Рисунок 24Рисунок 24

На всех гранях верхних брусков и вертикальных стоек фрезеруются фаски глубиной 5-6 мм (см.рис. 25).

Рисунок 25Рисунок 25

В результате получаются аккуратные детали одинаковой длины и одинаковой формы (см.рис.26 и 27).

Цены на ножовки по дереву

ножовка по дереву

Рисунок 26Рисунок 26Рисунок 27Рисунок 27

Сборка осуществляется с помощью саморезов.

Для этого предварительно сверлятся отверстия в прикручиваемых брусках. Диаметр сверла – на 0,5-1 мм больше, чем диаметр резьбы самого самореза (см.рис. 28).

Рисунок 28Рисунок 28

При помощи шуруповёрта с насадкой, соответствующей шляпке самореза, поочерёдно скрепляем две детали вместе (см.рис. 29).

Рисунок 29Рисунок 29

Просверленное отверстие позволяет вкручиваемому саморезу крепко позиционировать две детали и, кроме того, помогает избежать в скручиваемых деталях трещин от раскалывания при вкручивании (см.рис. 30).

Рисунок 30Рисунок 30

Аналогичным образом предварительно засверливаются отверстия в верхних брусках (см.рис. 31).

Рисунок 31Рисунок 31

Для такой ширины прикручиваемой детали достаточно двух саморезов на каждый узел крепления (см.рис. 32).

Рисунок 32Рисунок 32

Так как в передней стенке будет установлена дверь, то необходимо сделать проём для неё. Для этого в каркасе необходимо прикрепить симметрично две дополнительные стойки такого же сечения, как и угловые стойки. Кроме формирования дверного проёма, эти стойки позволят впоследствии без дополнительных усилий закрепить декоративные окошки.

Рулеткой размечаются необходимые расстояния (примерно 160 мм от внутреннего края угловых стоек) и прикручиваются две дополнительные стойки (см.рис. 33).

Рисунок 33Рисунок 33

Выступающие верхние части обрезаются ножовкой по месту (см.рис. 34).

Рисунок 34Рисунок 34

Для надёжности узел крепления верхних брусков можно усилить, прикрутив дополнительную накладку из обрезков бруса (см.рис. 35).

Рисунок 35Рисунок 35

Чтобы задняя стенка была такой же по размерам, как и передняя стенка, используем собранную стенку в качестве шаблона. Закрепив на передней стенке детали каркаса при помощи струбцин, по таким же размерам собирается и задняя стенка (см.рис. 36).

Рисунок 36Рисунок 36

После предварительной сборки основных частей их можно скреплять в единый каркас. Временные нижние бруски служат ограничителями, с помощью которых у всех стоек в каркасе будет одинаковая высота (см.рис. 37). Нижняя обвязка предварительно выставляется по уровню, чтобы впоследствии не было перекосов.

Рисунок 37Рисунок 37

В стойках электродрелью засверливаются по два отверстия диаметром 8 мм (см.рис. 38). В обвязке сверлятся отверстия диаметром 6 мм.

Рисунок 38Рисунок 38

После засверливания стойки прикручиваются к нижней обвязке саморезами-глухарями диаметром 8 мм и длиной 100 мм (см.рис. 39).

Рисунок 39Рисунок 39

Чтобы выдержать одинаковое расстояние между двумя стенками в верхней части они временно скрепляются планками одинаковой длины.

На этом сборка каркаса – «скелета» всей конструкции – закончена (см.рис. 40).

Рисунок 40Рисунок 40

Обшивка стен и пола туалета

Для обшивки пола используется обрезная доска из лиственницы. Для исключения щелей от усушки досок нужно использовать либо готовые шпунтованные доски, либо в обрезных досках прорезать пазы и вставить рейки в места стыковки досок.

Доски удобнее всего крепить параллельно боковым стенкам – так проще делать вырезы под стойки. Расстояние между внешними контурами нижней обвязки является необходимой длиной досок (см.рис. 41).

Цены на электролобзики

электролобзики

Рисунок 41Рисунок 41

Для минимизации обрезков желательно подбирать такую стандартную длину, чтобы одна доска торцевалась без остатка. Разметка рулеткой и угольником будет способствовать ровным краям, что немаловажно (см.рис. 42).

Рисунок 42Рисунок 42

Все размеченные доски разрезаются ножовкой по дереву (см.рис. 43).

Рисунок 43Рисунок 43

После этого с помощью угольника необходимо тщательно разметить места вырезов в досках под стойки (см.рис. 44).

Для этого доска прикладывается вплотную к стойкам, и прочерчиваются линии по размерам стойки, глубина вырезов соответствует расстоянию, на которое доска не доходит до края.

Рисунок 44Рисунок 44

Части с разметкой, которые подлежат удалению, помечаются штриховкой (см.рис. 45).

Рисунок 45Рисунок 45

Ровно по линии доска аккуратно прорезается ножовкой, которую следует держать перпендикулярно линии реза (см.рис. 46).

Рисунок 46Рисунок 46

После этого лёгкими ударами стамески удаляется отход (см.рис. 47).

Рисунок 47Рисунок 47

Аналогичным образом делаются вырезы под остальные стойки (см.рис. 48).

Рисунок 48Рисунок 48

На верхних торцевых частях всех досок и в местах вырезов фрезерной машинкой снимаются фаски.

В уложенных досках размечаются и сверлятся отверстия для крепления на одинаковом расстоянии от края досок (см.рис. 49).

Рисунок 49Рисунок 49

Саморезами по дереву доски плотно и без зазоров прикручиваются к брускам нижней обвязки (см.рис. 50).

Рисунок 50Рисунок 50

Таким образом получается ровный и аккуратный, без щелей, деревянный пол (см.рис. 51).

Рисунок 51Рисунок 51

Обшивка каркаса дело несложное, но требует аналогичной аккуратности.

Деревянные панели тщательно размечаются по длине с помощью рулетки (см.рис. 52).

Рисунок 52Рисунок 52

И угольника (см.рис. 53).

Рисунок 53Рисунок 53

После разметки панели разрезаются на детали необходимой длины (см.рис. 54).

Рисунок 54Рисунок 54

В результате получаются панели двух размеров – короткие для зашивки боковых стенок и длинные для зашивки задней стенки (см.рис. 55).

Рисунок 55Рисунок 55

Так как данная доска имеет рабочую ширину 140 мм, то необходимо каждую сторону крепить на два самореза, максимально близко к краю доски – примерно 20-25 мм. Это будет в некоторой мере сдерживать деревянные панели от коробления.

Для исключения растрескивания панелей от закручиваемых саморезов и для плотности соединения, все детали перед креплением предварительно засверливаются по разметке (см.рис. 56).Для этого одна размеченная деталь накладывается на вторую и просверливаются отверстия во всех панелях по этому шаблону.

Рисунок 56Рисунок 56

Подготовленные таким образом панели прикручиваются к стойкам каркаса саморезами по дереву, длиной около 50 мм (см.рис. 57).

Рисунок 57Рисунок 57

Если гребень панели входит слишком плотно в ответный паз (или панель немного искривлённая), то необходимо аккуратно подбить панель сверху деревянной или резиновой киянкой, подложив под киянку такой же обрезок, чтобы не расколоть панель (см.рис. 58).

Рисунок 58Рисунок 58

Таким образом крепятся все панели до верхней части каркаса, где, возможно, придётся урезать последние панели, чтобы они не выступали над плоскостью крыши (см.рис. 59).

Рисунок 59Рисунок 59

 Возводим кровлю в туалете

Перед укладкой кровельного материала на оба ската прикручиваются вплотную обрезные доски (см.рис. 60 и 61).

Рисунок 60Рисунок 60Рисунок 61Рисунок 61

Если боковые свесы кровли были сформированы выносом стропил на 30 см от боковых стенок, то свесы кровли спереди и сзади формируются длиной досок – для этого нужно прибавить к ширине боковых стенок задний свес (около 20 см) и передний свес (около 30 см). Сложив три размера вместе, получается необходимая длина досок.

В качестве кровельного покрытия в данном случае используется металлочерепица. В наше время на рынке представлено множество вариантов кровельных покрытий различного типа и цветовой окраски, так что возможности выбора практически не ограничены.

Металлочерепица крепится к доскам кровельными саморезами (см.рис. 62).

Рисунок 62Рисунок 62

После этого остаётся закрыть спереди и сзади торцевые части аккуратными досками, которые прикручиваются саморезами (см.рис. 63).

Делаем окна в туалете

Окошки используются не только в качестве декорации, поскольку в значительной степени формируют внешний вид всего деревянного строения. В некоторой степени они играют сугубо практичную роль, так как являются светопрозрачной конструкцией, что в некоторой степени придаёт своеобразный внутренний уют.

Для того, чтобы сделать такие окошки, понадобится несколько брусков сечением 45*45 мм и длиной __ мм (см.рис. 64).

Рисунок 64Рисунок 64

Первым делом необходимо выпилить четверть в каждом бруске. Для этого нужно настроить вылет пильного диска на циркулярном станке на 20 мм (см.рис. 65).

Рисунок 65Рисунок 65

После этого ненужная часть брусков аккуратно вырезается (см.рис. 66).

Рисунок 66Рисунок 66

Подготовленные таким образом бруски раскладываются на ровной поверхности и размечаются внутренние габаритные размеры каждого окошка – сформированная четверть необходима для того, чтобы вставить окошко в проём между стойками (см.рис. 67).

Рисунок 67Рисунок 67

Далее поперечные и продольные бруски обрезаются в необходимый размер с помощью ножовки и распиловочного стусла (см.рис. 68).

Рисунок 68Рисунок 68

Детали скрепляются между собой саморезами, поэтому обязательно необходимо засверлить прикручиваемые детали (см.рис. 69).

Рисунок 69Рисунок 69

Устанавливаем в фрезерную машинку фрезу для снятия фаски (см.рис. 70).

Рисунок 70Рисунок 70

И снимаем фаски шириной 7-8 мм на всех продольных и поперечных рёбрах (см.рис. 71).

Рисунок 71Рисунок 71

В результате фрезеровки получаются аккуратные детали (см.рис. 72).

Рисунок 72Рисунок 72

Получившиеся детали скрепляются с помощью саморезов в рамки (см.рис. 73).

Рисунок 73Рисунок 73

Выступающие уголки на внутренней части поперечных брусков обрезаются ножовкой (см.рис. 74).

Рисунок 74Рисунок 74

Отход подрезается и зачищается стамеской (см.рис. 75).

Цены на обрезную доску

обрезная доска

Рисунок 75Рисунок 75

Этой частью рамки вставляются в проём (см.рис. 76).

Рисунок 76Рисунок 76

Для установки стёкол нужно внутри прорезать паз по всему периметру рамок. Для этого устанавливается дисковая фреза в фрезерную машинку (см.рис. 77).

Рисунок 77Рисунок 77

И за несколько проходов фрезеруется внутренний паз шириной на 1-2 мм больше толщины стекла. Стандартная толщина рельефного стекла – 4 мм.  Глубина паза – 10 мм (см.рис. 78).

Рисунок 78Рисунок 78

Из более тонкого бруска нужно сделать перемычки, которые будут вставляться между стёклами. У них таким же образом сняты фаски и с двух сторон фрезерованы пазы под стекло. Такие короткие детали удобно делать из одной длинной заготовки – то есть сначала снять фаски и прорезать пазы вдоль длинных сторон потом отрезать необходимое количество деталей и снять фаски с торцевых частей (см.рис. 79).

Рисунок 79Рисунок 79

После подготовки рам вырезаются стёкла (см.рис. 80). В зависимости от первоначального эскиза стоит рассчитать сразу их количество. На строительных рынках в настоящее время разнообразный выбор подобного стекла, которое на месте могут отрезать в нужный размер. Более бюджетный вариант – использовать старое стекло с двери или обычное оконное стекло, которое с одной стороны заматировать (зашлифовать) вибрационной шлифмашинкой, чтобы сделать его непрозрачным.

Рисунок 80Рисунок 80

После подготовки стёкол собираются рамы (см.рис. 81).

Для этого откручивается одна из поперечин и в паз вставляются поочёрёдно стёкла и деревянные перемычки.

Рисунок 81Рисунок 81

После этого нижняя поперечина прикручивается на своё место (см.рис. 82).

Рисунок 82Рисунок 82

Паз под стёкла намеренно был сделан больше толщины стекла на 1-2 мм, чтобы заполнить теперь образовавшийся зазор прозрачным силиконовым герметиком (см.рис. 83).

Пластиковый носик у тубы срезается для получения валика толщиной 3-4 мм.

Рисунок 83Рисунок 83

После заполнения зазоров герметик аккуратно разравнивается (см.рис. 84). Для высыхания герметика желательно подождать несколько часов.

Благодаря заполнению зазоров в рамы не будет попадать дождевая вода и кроме того стёкла будут прочно зафиксированы от вибраций.

Рисунок 84Рисунок 84

Рамы фиксируются в подготовленных для них проёмах саморезами. Для этого с внутренней стороны стоек просверливаются отверстия, через которые и вкручиваются саморезы (см.рис. 85).

Предварительно в верхней и нижней частях проёмов прикручиваются короткие обрезки деревянных панелей.

Рисунок 85Рисунок 85

Делаем дверь в дачный туалет

Дверь собирается из таких же деревянных панелей, только в вертикальном положении.

Для этого замеряются размеры проёма и набирается дверное полотно необходимой ширины и длины. Если полотно шире проёма – то оно обрезается в нужный размер симметрично – таким образом, чтобы крайние панели были одинаковой ширины.

К ширине проёма следует прибавить по 2 см справа и слева – поскольку дверь будет перекрывать стойки.

Верхняя часть обрезается под таким же углом, что и верхние бруски каркаса.

После обрезки в размер фрезеруются фаски по периметру (см.рис. 86).

Рисунок 86Рисунок 86

Панели скрепляются друг с другом с помощью поперечин, которые вырезаются из обрезков панелей. За счёт ширины панелей можно обойтись без укосины – жёсткость полотна будет достигаться за счёт саморезов и нанесению силиконового герметика перед прикручиванием поперечин (см.рис. 87).

В поперечинах обязательно следует предварительно просверлить отверстия.

Рисунок 87Рисунок 87

Навесы желательно выбрать с длинным плечом и прикручивать их в те места, где прикручены поперечины (см.рис. 88).

Рисунок 88Рисунок 88

Чтобы выставить зазор в 4-5 мм между полом и дверью, достаточно подложить под дверь стамеску (см.рис. 89).

Рисунок 89Рисунок 89

Один из важных элементов – дверные ручки – изготавливаются из обрезков изогнутых веток дерева (см.рис. 90). Ручки крепятся к двери саморезами.

Рисунок 90Рисунок 90

Чтобы снаружи не было видно шляпок от саморезов, сначала следует прикрутить внутреннюю ручку, а после этого, закрыв ручкой шляпки саморезов, наружную.

Рисунок 91Рисунок 91

Углы всей конструкции закрываются нащельниками шириной 70-80 мм и толщиной 12-15 мм. Они крепятся на саморезы (см.рис. 92 ).

Рисунок 92Рисунок 92

Покраска туалета

Окончательный внешний вид всей деревянной конструкции определяется покраской. Покрытие желательно выбирать атмосферостойкое, рассчитанное для эксплуатации в уличных условиях (см.рис. 93).

Рисунок 93Рисунок 93

Краска или пропитка наносятся кистью в один или два слоя. Для более явного выделения структуры древесины необходимо тщательно растирать кистью материал по всей окрашиваемой поверхности (см.рис. 94.)

Рисунок 94Рисунок 94

После просушки покрытия, рекомендованного изготовителем в инструкции, работу можно считать законченной… (см.рис. 95, 96, 97 и 98)

Готовый дачный туалет - фотоГотовый дачный туалет — фотоФотография туалета сбокуФотография туалета сбокуДачный туалет готовДачный туалет готов

Дачный туалет своими руками пошагово

Туалет – это то, без чего невозможно представить полноценный дачный участок. Самым простым вариантом дачного туалета является система на основе выгребной ямы. При желании подобный туалет можно сделать своими руками. Нужно лишь ознакомиться с предложенным пошаговым руководством и сделать все в соответствии с инструкцией.

Дачный туалет своими руками пошагово

Дачный туалет своими руками пошагово

Содержание пошаговой инструкции:

Подготовка к работе

Прежде чем приступать к выполнению каких-либо операций следует собрать материалы и инструменты, необходимые для обустройства индивидуального туалета.

Дачный туалет своими руками

Дачный туалет своими руками

Набор для строительства дачного туалета

  1. Брус шириной 100 мм и толщиной 50 мм. При отсутствии этого материала можно использовать обрезную доску.
  2. Влагоизоляционный материал. Традиционно применяется рубероид.
  3. Брус длиной 300 см, сечением 50х50 мм.
  4. Половая доска 3000х100х25 мм.
  5. Листы хвойной вагонки.
  6. Гвозди и саморезы.
  7. Дверь с сопутствующими элементами и фурнитурой.
  8. Электродрель.
  9. Молоток.
  10. Электролобзик или ножовка.
  11. Лопата.
  12. Кровельный материал. Обычно используется обыкновенный шифер. При желании можно сделать кровлю на свое усмотрение.

Количество материалов подбирается индивидуально в соответствии с размерами будущей конструкции. После того как все необходимое будет куплено и собрано в одном месте, можете приступать к выбору подходящего места для размещения туалета.

Где построить дачный туалет?Где построить дачный туалет

При выборе места для размещения такой деликатной постройки нужно учитывать ряд важных факторов. Прежде всего, решите, будете ли вы делать уборную с выгребом либо же вам больше подойдет другая конструкция. На этом этапе ориентируйтесь на уровень прохождения подземных вод. Если они проходят на глубине ниже 250 см, можете смело делать уборную с выгребной ямой. В случае же прохождения подземных вод выше отметки в 250 см от конструкции с выгребом лучше отказаться.

Уделите внимание и эстетической составляющей возводимого строения. Здесь важно найти золотую середину – туалет, все-таки, является интимным местом, но и строить его в каком-то труднодоступном участке, до которого в случае чего можно и не добежать, тоже не рекомендуется.

Уделите внимание и эстетической составляющей возводимого строения

Уделите внимание и эстетической составляющей возводимого строения

Если вы не собираетесь превращать обычный туалет в произведение ландшафтного искусства, лучше всего его делать в каком-то укромном уголке, на сравнительно небольшом удалении от дома.

При выборе подходящего места нужно ориентироваться на действующие санитарные нормы. В особенности важное значение они имеют в случае возведения туалета с выгребом. Если созданная вами яма будет негерметичной, отходы жизнедеятельности попросту просочатся в подземные воды, что может испортить насаждения на участке. Да и употреблять такую воду в дальнейшем будет очень опасно.

Туалет с выгребом должен находиться на расстоянии не менее 12-14 м от жилого дома. «Сухой» же нужник следует строить на отдалении в 4-5 м и более.

Не забывайте и о своих соседях. Минимально допустимое расстояние между туалетом и границей соседнего участка составляет 1,5-2 м. Более близкое расположение вряд ли понравится владельцам соседней дачи.

Важно, чтобы туалет размещался на максимально возможном расстоянии от скважин и колодцев. Оптимальным считается расстояние в 20-30 м.

Дачный туалет с легкостью может стать источником характерных неприятных ароматов, поэтому при подборе места под его установку необходимо обращать внимание и на такой параметр как роза ветров, характерная конкретно для вашей местности. Разумеется, туалет необходимо регулярно чистить.

Не рекомендуется обустраивать выгреб рядом с террасой либо верандой, т.к. летом неприятные запахи будут более интенсивными, что доставит множество неудобств отдыхающим.

Порядок строительства и обустройства туалета

Порядок строительства и обустройства туалета

Порядок строительства и обустройства туалета

Первый этап – подготовка ямы. Обычно делается квадратная яма со сторонами в 100 см и глубиной порядка 2 м. Прежде чем приступать к рытью выгреба четко выделите его пределы.

Первый этап – подготовка ямы

Первый этап – подготовка ямы

Стены и низ конструкции подлежат усилению. Для решения этой проблемы можно использовать бетонные кольца либо кирпич, также применяются бутовый камень, доски и пр. На дно выгреба насыпается щебенка и тщательно утрамбовывается. На щебенке обустраивается кирпичная кладка либо же делается бетонная стяжка.

Стены и низ конструкции подлежат усилению

Стены и низ конструкции подлежат усилению

Второй этап – обустройство выгребной ямы. Внутренние стенки выгреба подлежат обязательной влагоизоляции. Такая обработка предотвратит проникновение отходов из ямы в грунтовые воды. Для гидроизоляции стены достаточно заштукатурить либо проконопатить.

Третий этап – подготовка фундамента для туалетного домика. Традиционно такие домики устанавливаются на основания столбчатого типа. Углы строения должны опираться на кирпичные столбы, укрытые рубероидом в качестве гидроизоляционного материала.

Четвертый этап – подготовка рамной конструкции. Основа домика собирается из деревянных балок. Предварительно их необходимо обработать грунтовкой и покрасить. Подобная обработка предотвратит преждевременное гниение древесины. Соберите раму и установите ее на кирпичное основание. Выставьте на раму 4 стойки. Обязательно убедитесь в вертикальности их размещения. Для получения надежной фиксации используйте болты. Дополнительно укрепите конструкцию при помощи металлических пластин. Установите балки для кровли, а также стойки для монтажа дверей.

Четвертый этап – подготовка рамной конструкции

Четвертый этап – подготовка рамной конструкции

Крыша должна иметь небольшой уклон. Для его обеспечения сделайте передние стойки немного длиннее задних. Над выгребом обустройте каркас из деревянных брусков под будущее сидение. Кровлю нужно укрыть рубероидом и выбранным финишным материалом. Чаще всего используется шифер.

Пятый этап – обшивка конструкции. Прибейте к каркасу вертикальные бруски или доски под вагонку, сайдинг или другой выбранный вами материал. Доски крепятся на расстоянии в 150 мм друг от друга. Основание для сидения и внутреннюю поверхность стен тоже нужно обшить вагонкой или другим желаемым материалом.

Пятый этап – обшивка конструкции

Пятый этап – обшивка конструкции

Шестой этап – установка дверей. Сбейте дверь, закрепите петли в соответствующих местах и навесьте полотно. При желании установите фурнитуру и дополнительные элементы в виде порожка, наличников и т.п.

Шестой этап – установка дверей

Шестой этап – установка дверей

Седьмой этап – обустройство освещения дачного туалета. Чтобы уборной было удобно пользоваться в любое время суток, к ней нужно подвести электричество. Светильник выбирайте на свое усмотрение.

Седьмой этап – обустройство освещения дачного туалета

Седьмой этап – обустройство освещения дачного туалета

Также над дверью нужно вырезать окошко желаемой формы. Через него помещение будет освещаться в дневное время.

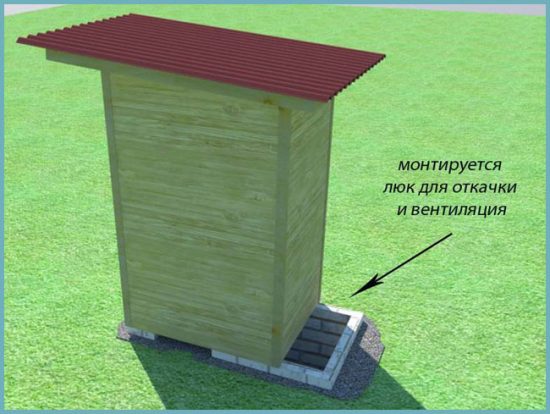

Восьмой этап – обустройство вентиляции. Чтобы дачный туалет не стал источником неприятных запахов, отравляющих жизнь, уделите должное внимание обустройству вентиляционной системы.

Восьмой этап – обустройство вентиляции

Восьмой этап – обустройство вентиляции

Купите пластиковую трубу диаметром 100 мм и закрепите ее на задней стенке домика при помощи хомутов. Один конец такой трубы нужно заглубить в выгреб примерно на 100 мм, а второй вывести наружу. Для этого вам необходимо предварительно подготовить подходящие отверстия в подиум-сидение и крыше. Длину трубы подбирайте такую, чтобы она возвышалась над кровлей примерно на 20 см. Зашпаклюйте места прохождения трубы через перекрытия. На оголовок вентиляции устанавливается специальная насадка-дефлектор.

Это традиционный вариант дачного туалета с выгребной ямой. При желании вы можете отдать выбор в пользу другой конструкции, к примеру, люфт-клозета либо же пудр-клозета.

Особенности обустройства люфт-клозета

Особенности обустройства люфт-клозета

Особенности обустройства люфт-клозета

Подобная система является своего рода переходным звеном между конструкцией с ямой и полноценным гигиеническим септиком. В основе конструкции лежит герметичная яма. В дальнейшем чистить такой выгреб сможет исключительно специальная ассенизаторская техника. Подумайте, есть ли в вашей местности компании, специализирующиеся на предоставлении подобных услуг.

Если с чисткой будут проблемы, от устройства такого туалета лучше сразу отказаться.

Конструкция работает по предельно простому принципу. Непосредственно туалет обустраивается рядом с домиком. Унитаз размещают внутри помещения, а выгреб – за его пределами.

Как сделать люфт-клозет

Как сделать люфт-клозет

Выройте яму глубиной не менее 100 см. Залейте стенки и дно котлована бетонным раствором. После того как раствор на стенках схватится, дополнительно их нужно будет обработать специальной гидроизоляционной мастикой. Также гидроизоляцию нужно установить по периметру ямы. Лучше всего делать ее из глины. Будет достаточно слоя глины толщиной порядка 50 см. Сверху выгреба разместите люк. Он будет закрываться крышками из чугуна и древесины. Между крышками уложите утеплитель, подойдет минвата.

Через стену дома прокладывается канализационная труба, по которой отходы будут уходить из унитаза в септик. Туалет требует организации качественной принудительной вентиляции. Можете купить специальный вентилятор либо же создать естественную вентиляцию, действие которой основывается на разности температур.

Как построить туалет

Как построить туалет

В завершении останется установить унитаз, соединить его с выгребной ямой, и туалет будет готов к использованию. От обыкновенного городского туалета подобная система отличается лишь тем, что стоки отводятся не в канализацию, а в оборудованный выгреб.

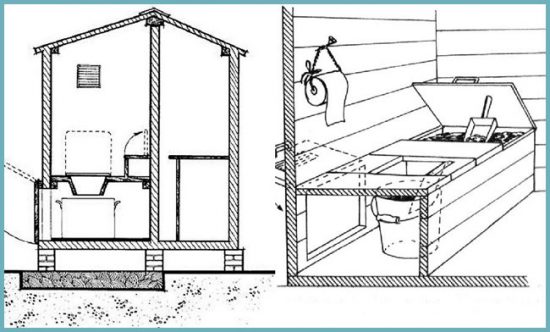

Как сделать пудр-клозет?

Как сделать пудр-клозет

Как сделать пудр-клозет

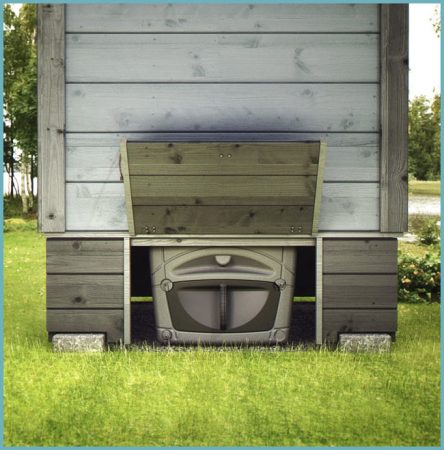

Подобный туалет не требует обустройства выгреба. Вместо него используется специальная емкость, устанавливаемая под стульчаком. При заполнении до определенного уровня емкость попросту достается и очищается.

В помещении туалета следует установить емкость с опилками, сеном либо торфом. Эти материалы нужно будет засыпать в унитаз после каждого похода в туалет, чтобы уменьшить интенсивность неприятных запахов.

Устройство туалета по типу пудр-клозет

Устройство туалета по типу пудр-клозет

Пудр-клозеты предельно просты и удобны в эксплуатации. Для полноценного использования уборной в ней должна быть организована качественная вентиляция.

Туалет для дачи

Туалет для дачи

При желании через 2-3 года можно будет «переехать», обустроив чистую емкость на новом месте и засыпав старый выгреб землей. Четвертый раз «переезжать» можно будет уже на самое первое место. За эти годы отходы полностью перегниют.

Древесина является прекрасным материалом с множеством преимуществ, но она имеет один серьезный недостаток — в течение своей службы материал несколько деформируется и изменяется в размерах. Через какое-то время между досками, использованными для обшивки стен дачного туалета, появятся щели. Для их маскировки можно использовать узкую рейку. Достаточно просто набить такие реечки поверх щелей и проблема будет решена.

Отдельная особенность люфт-клозета – наличие вытяжной вентиляции выгреба, которая не допускает проникновение сторонних запахов в помещение

Отдельная особенность люфт-клозета – наличие вытяжной вентиляции выгреба, которая не допускает проникновение сторонних запахов в помещение

Таким образом, в самостоятельном обустройстве дачного туалета нет ничего сложного. Можно сделать как элементарную конструкцию на основе выгребной ямы, так и более современный и совершенный по своим характеристикам туалет. Выбор за вами!

Видео – Дачный туалет своими руками пошагово

100 фото, чертежи, схемы, инструкции



туалет для дачи

туалет для дачи

Хорошая идея. Без туалета на даче не обойтись. Если есть водопровод и канализация, почему бы не сделать нормальные удобства вместо тех самых, пресловутых, которые всегда «во дворе»? Это уже зависит исключительно от решения хозяев. Не обязательно прибегать к услугам профессиональных строителей, можно обойтись всего лишь советами специалистов.



Подвести воду и организовать канализацию, конечно, нужно уметь, но сделать это на даче всё-таки вполне возможно. Придется потратиться на коммуникации, да и процесс достаточно трудоёмкий, но результат того стоит. Строение, как видим, очень аккуратное внутри и снаружи, есть умывальник, зеркало, полотенце – комфорт и удобство прежде всего.



Классический дачный туалет своими руками

туалет на даче своими рукамиКонечно, отлично, если на вашей даче есть канализация, но чаще всего, это редкость, поэтому обычно строят деревянный классический дачный туалет с выгребной ямой. В общем, все зависит от условий и возможностей, но одно абсолютно ясно, без этой интересной постройки никуда. А так как туалет малая архитектурная форма, можете его сделать украшением своего участка. Все зависит от фантазии, но если таковая отсутствует, то построить мини-домик из брусков и досок над выгребной ямой сможет каждый, а дизайн, это уже вопрос второстепенный.

На этих пошаговых фото показано, как сделать классический дачный туалет. На картинках указаны все размеры, так что количество материала можно рассчитать. Кроме этого понадобятся шурупы для крепления фурнитуры и прочих деталей, пила, ножовка, стамеска – в общем, берите весь столярный набор. Постройку будку осуществляете, как показано на фото, в начале основание, каркас, затем обшивка, установка крыши и дверей.

Самое проблемная часть, выгребная яма, это дело не то, чтобы сложное, но трудоемкое. Ее глубина должна зависеть от того, как часто будут пользоваться заведением, но как минимум полтора метра, шириной метр на метр. На этой схеме показано, как это должно выглядеть.
схема выгребной ямы
Возможны и другие варианты, это зависит от многих факторов, начиная от плотности грунта и заканчивая местоположением вашего участка. Например, если есть возможность откачивать содержимое выгребной ямы ассенизаторской машиной, тогда днище и стенки делают герметичными и такого размера, чтобы достал шланг для откачки. Правда, зимой могут возникнуть проблемы, так что придется подумать про обогрев не только помещения, но и содержимого ямы.
схема выгребной ямы
Виды и конструкции туалетов и выгребных ям могут быть разные – пудр-клозеты, торфяные, биотуалеты, а если есть канализация, то все проще. Биотулеты, конечно, дорогое удовольствие, но вы можете сделать торфяной туалет, такая своеобразная альтернатива био варианту.
торфяной туалет своими руками
Такую штуку легко сделать своими руками, это обычный ящик из фанеры и досок. На пошаговых фото можете посмотреть, как его изготовить. Делается короб, в него ставят ведро с торфом, и по мере наполнения удаляете содержимое в компостную кучу. Вот такая нехитрая схема круговорота веществ в природе.

каркасный туалет своими рукамиТуалет на даче из подручных материалов своими руками

Основная задача этого необходимого помещения, скрыть от посторонних глаз, эстетика, это дело второе, поэтому для постройки подойдут любые материалы. Этот туалет на даче сделан из подручных материалов, и выглядит, как видите неплохо. Пригодился старый кирпич, несколько уголков, шифер и вагонка. Порядок работы хорошо отображен в пошаговых фотографиях. Несколько деталей, здесь использована обычная старая дверь, просто обшита листом профнастила, седушка сделана из бетона, ну и на пол нужно будет немного керамической плитки.



Источник: www.da4a.info

Схемы оборудования дачных туалетов

Здесь представлены схемы и чертежи, возможно, пригодятся, если возникнет потребность в постройки соответствующего помещения.

Место для туалета



Важно выбрать правильное место для туалета, ведь всегда есть вероятность, что нечистоты попадут в грунтовые воды, что, как сами понимаете, чревато неприятностями не только вам, но и соседям. Если грунтовые воды залегают выше, чем 2,5 метра, то вообще запрещено обустраивать обычную выгребную яму, только биотуалет или другой вид туалета, где содержимое ямы не соприкасается с напрямую с грунтом. Плюс, следует учитывать и преимущественное направление потоков воздуха, по понятным причинам. На этой схеме показаны некоторые правила размещения, которые желательно соблюдать.
выбор места для дачного туалета



Дачные туалеты 50 фото



оригинальный туалет на дачеКакой вы выбираете дизайн домика, зависит от вашей фантазии. Туалет хоть и стараются спрятать на задней части участка, но все равно это часть архитектурного ансамбля, так что к оформлению можно подойти креативно. Хотя бы вот так. Настоящая средневековая карета, и не просто какой-то дилижанс, а со всеми королевскими атрибутами. В середине все тоже сделано добросовестно.

Источник фотографий godzilla.org.ua



Всегда можно придумать что-то оригинальное. Туалет, это не беседка, куда вы можете никогда и не заглянуть, сюда придете обязательно, поэтому стоить подумать и о комфорте и о внешнем оформлении. Если у вас еще нет своей идеи, посмотрите в этой галерее, может, выберите что-то интересное и для своей дачи.

Строительство туалета своими руками, Фотоотчет

Далеко не всякий дачный домик может похвастаться оборудованным современным санузлом, подключенным к септику, гораздо чаще дачники обустраивают туалет в углу участка, подальше от колодца и домика. Дачный туалет в этом случае – небольшое строение с выгребной ямой или просто емкостью. Тем не менее, даже в таком туалете можно создать комфортные условия, а если приложить фантазию, то дачный туалет может отлично вписаться в общий дизайн и даже стать украшением участка.

Дачный туалет своими руками

Дачный туалет своими руками

Чертеж дачного туалета предельно прост: это прямоугольный каркас, установленный на столбчатый фундамент, обшитый вагонкой, блокхаусом или сайдингом. Внутри для удобства выполняют полку, играющую роль сидения, оборудуют туалет дверью и небольшим вентиляционным окошком, подключают освещение. Построить такой туалет можно за выходные.

Чертежи дачного туалета

Конструкция дачного туалета предельно проста, и по приведенным чертежам можно заранее рассчитать материалы и собрать его своими руками, имея минимальные  плотницкие навыки.

  1. Каркас деревянного туалета выполнен из обрезной доски 100х50 мм и установлен на обработанные антисептиком полозья из бруса 150х150 мм. В регионах с холодным климатом туалет можно утеплить, для этой цели используют пенопласт толщиной 50-150 мм. Крыша – односкатная, с уклоном назад, ее можно покрыть любым кровельным материалом, например, мягкой черепицей.Чертеж дачного туалета

    Чертеж дачного туалета

  2. Габаритные размеры туалета приведены на следующем чертеже. Высота туалета обычно составляет не менее 2 метров, ширина – не менее 120 см.Чертежи и размеры дачного туалета

    Чертежи и размеры дачного туалета

  3. Торцевая стенка туалета имеет прямоугольную форму и собирается из доски 100х50 мм на гвозди или саморезы в соответствии с чертежом. Боковые стенки выполнены в форме трапеции, в одной из стен сделано окно для естественного освещения и вентиляции. Фасадная стена сделана с учетом дверного проема. Стены выполняют по отдельности и скрепляют на готовом основании.Таблица раскроя досок правой стены

    Таблица раскроя досок правой стены

    Чертеж каркаса дворового туалета левой стены

    Чертеж каркаса дворового туалета левой стены

    Чертеж стен туалета

    Чертеж стен туалета

    Чертеж стен туалета

    Чертеж стен туалета

  4. Полозья из бруса 150 мм обязательно обрабатывают антисептиком, соединяют их на шпильки или гвозди. Для увеличения жесткости в нижних полозьях выполнены пазы глубиной 50 мм и шириной 150 мм.Основа - брус с сечением 150x150, обработанный антисептиком

    Основа — брус с сечением 150×150, обработанный антисептиком

  5. Нижнее перекрытие сделано из досок 50х100 мм и зашито листами ОСБ, его также можно утеплить пенопластом. Если под туалетом предусмотрен выгреб, необходимо выполнить отверстие в задней части пола туалета.Таблица раскроя досок для нижнего перекрытия

    Таблица раскроя досок для нижнего перекрытия

  6. Каркас двери можно сделать из бруска 50х50 мм, соединив их для увеличения жесткости диагоналями. Дверь обшивают ОСБ изнутри, снаружи – тем же материалом, что и сам туалет.Таблица (чертеж) раскроя досок фассадной стены

    Таблица (чертеж) раскроя досок фассадной стены

  7. Стропильная система односкатной крыши – наслонного типа. Стропила выполняют из доски 100х50 мм, делают в них запилы и крепят к верхней доске каркаса стен на саморезы или гвозди. Шаг стропил – 40 см.Дополнительные стропила при утеплении пенопластом туалета

    Дополнительные стропила при утеплении пенопластом туалета

  8. Ниже приведена спецификация необходимых материалов.Таблица материалов необходимых для постройки туалета

    Таблица материалов необходимых для постройки туалета

Технология постройки туалета на дачном участке

  1. Выбирают место для туалета, расположенное не ближе, чем на 25 метров от источника воды. Если расположить туалет дальше санитарной зоны невозможно, емкость для фекалий и стоков должна быть герметичной, без контакта с почвой.
  2. Выкапывают яму под емкость. Выгребная яма может быть любого размера, с выходом за пределы туалета или располагаться под ним. Стенки ямы можно выложить автопокрышками либо вкопать в землю металлическую бочку на 200 литров. Существуют также специальные емкости из пластика, армированные металлическими ребрами – можно использовать их. Проводят обратную засыпку ямы вокруг вкопанной емкости и трамбуют грунт.
  3. Устанавливают столбчатый фундамент под углами полозьев туалета. Его можно выполнить из кирпича или бетонных блоков. Поверх столбиков обязательно кладут слой рубероида.
  4. Выполняют основание туалета: из бруса 150х150 мм делают полозья по чертежу, скрепляют их на шпильки и устанавливают на столбчатый фундамент. Полозья обрабатывают антисептиком или отработанным маслом.Основание для туалета из бруса пропитанного антисептиком

    Основание для туалета из бруса пропитанного антисептиком

  5.  Поверх полозьев настилают перекрытие пола. Для утепленного туалета пол выполняют так: с нижней стороны пол подшивают листами ОСБ, укладывают между досками каркаса утеплитель – пенопласт, после чего зашивают пол сверху листами ОСБ.В полу предусматривают отверстие для стока фекалий, прямо над вкопанной емкостью.
  6. По чертежу собирают стенки из доски 100х50 мм, скрепляя элементы на гвозди или саморезы. Устанавливают каркасы стен на основание и крепят с помощью уголков и саморезов.Собираем каркас туалета по чертежу

    Собираем каркас туалета по чертежу

  7. Настилают стропила в соответствии с чертежом: делают запилы в стропилах, опирая их на верхнюю доску торцевой и фронтонной стены, после чего крепят стропила на гвозди или уголки. Крышу зашивают листами ОСБ снизу, между досками укладывают утеплитель – пенопласт. Поверх пенопласта настилают рубероид или другую рулонную гидроизоляцию, поверх крепят профнастил, шифер или другой подходящий кровельный материал.Делаем крышу для туалета

    Делаем крышу для туалета

  8. Туалет зашивают снаружи – вагонкой, сайдингом, блокхусом. Между досками каркаса также можно уложить утеплитель.Обшиваем туалет вагонкой

    Обшиваем туалет вагонкой

  9. Дверь изготавливают из бруска размером 50х50 мм в соответствии с чертежом. Для придания коробке двери прочности ее стягивают по диагонали двумя брусками. Дверь зашивают аналогично стенам туалета. Навешивают дверные петли, крепят ручки и запоры.
  10. Вставляют в боковое окно стекло. Для этого на доску каркаса набивают брусок толщиной 20-40 см по периметру окна, вставляют вырезанное по размеру стекло и закрепляют с помощью штапиков.
  11. Внутри выполняют полку из бруска на уровне  40-50 см. Брусок крепят к каркасу боковых стен на уголки или гвозди. Выполняют внутреннюю обшивку туалета. Зашивают полку строганой доской 25 мм сверху и спереди, в верхней части делают отверстие по отверстию в стульчаке. Крепят стульчак с крышкой.Стульчак в туалете

    Стульчак в туалете

  12. При желании проводят в туалет электричество и делают освещение.

Древесину для защиты от гниения нужно обработать антисептиком или специальными составами, краской, олифой. Чтобы при эксплуатации туалета избежать неприятного запаха, содержимое выгребной ямы нужно дезинфицировать с помощью природного антисептика – торфа, а раз в сезон откачивать из емкости скопившиеся в ней отходы. Если же вы хотите избежать чистки выгребной ямы, можно подключить туалет к септику, который также можно сделать самостоятельно.

Туалет готов

Туалет готов

Как сделать туалет на даче своими руками: чертежи, размеры » SanDizain.ru

Строительство туалета на даче своими рукамиНередко первое, о чем задумывается человек после покупки участка: как сделать простой уличный туалет на даче своими руками и готовые чертежи здесь придутся кстати, как впрочем и подробное описание всех этапов строительства, советы и нюансы.

Одной из самых главных и жизненно необходимых построек на дачном или садовом участке является именно туалет. Потребность в нехитром сооружении возникает уже через несколько часов после приезда. И даже если у владельцев уже имеется санузел в уютном домике, уличные удобства никогда не будут лишними.
как строить туалет на даче

Туалет на дачном участке легко построить своими руками

Простота конструкции позволяет даже человеку без особого строительного опыта обустроить туалет для дачи своими руками. А если подключить фантазию, то домик для размышлений о

тлично впишется в дизайн участка и, возможно, даже станет его украшением.

Какой туалет построить: виды и особенности

Собственно здесь есть всего два варианта: с выгребной ямой или без нее.

  • Туалет с выгребной ямой – простое, проверенное опытом и временем сооружение, которое состоит из оборудованной выгребной ямы и туалетного домика над ней. По мере заполнения нечистотами яму вычищают вручную или заказывают ассенизаторскую машину.
    А бывает, просто переносят домик на другое место. Старую яму закапывают, а через лет 6-7 ее содержимое окончательно перегниет и можно снова ставить туалет обратно.
  • Люфт-клозет – разновидность уличного туалета с ямой для нечистот, но с той разницей, что она должна быть герметична. Такой туалет приходится строить, если он расположен близко к дому, источнику воды или когда грунтовые воды залегают высоко.

виды туалета для дачи

Схема: как устроен люфт-клозет

  • Туалет без выгребной ямы или пудр-клозет обустраивают, если грунтовые воды залегают очень высоко или если туалетом мало пользуются. В данном случае емкостью для сбора нечистот может быть все что угодно, кроме ямы (ведро, бочка, пластиковый бак). Нужный объем определяет интенсивность пользования санузлом.

После каждого похода в такой туалет нечистоты присыпают сухим торфом, иногда используют опилки или золу, поэтому в домике должен быть предусмотрен ящик для «маскирующей пудры». После заполнения, емкость извлекают вручную, а содержимое эвакуируют в компостную яму. Если нечистоты были пересыпаны торфом, то через время они становятся чудным удобрением.

оборудование туалета без выгребной ямы

Туалет без выгребной ямы (пудр-клозет)

Важно! Если грунтовые воды залегают ниже 2,5 метров, строить можно любой тип туалета, но если они расположены выше, то от выгребной ямы придется отказаться.

Где построить туалет

Для туалетов с выгребной ямой существует ряд санитарно-гигиенических норм и ограничений, от которых зависит их месторасположение на участке.
Минимальные расстояния от туалета до других объектов:

  • До источников воды (колодцев, скважин, озер, рек) – 25 м;
  • До домов, погребов – 12 м;
  • До летнего душа или бани – 8 м;
  • До ближайшего дерева – 4 м, а до кустарников – 1 м;
  • До заборов – не менее 1 м.

как выбрать место для строительства туалета

Схема: правильное расположение туалета относительно других построек на дачном участке

Важно! Выбирая место строительства, стоит учитывать не только объекты, расположенные на собственном участке, а и те, которые находятся на соседнем.

Чтобы летние вечера на террасе не были испорчены амбре, место выбирают с учетом розы ветров. Если участок расположен под уклоном, туалет лучше ставить в самой низкой точке.

Строительство выгребной ямы

После выбора и подготовки участка, начинают выкапывать выгребную яму. Как правило, она квадратной формы, глубиной не менее 2 метров.
Выгребная яма бывает двух типов:

  • Герметичная. Дно такой ямы бетонируют, перед заливкой армируют, а чтобы арматура не утонула в бетоне, ее кладут на колышки. Стенки также герметизируют, шпаклюют раствором или замазывают швы битумом.

как устроить выгребную яму для туалета

Герметичная выгребная яма для туалета

  • Поглощающая.Такую яму лучше копать до песка, тогда жидкая фракция нечистот будет быстрее уходить в грунт. Дно укрывают слоем крупного щебня или гальки.

как сделать поглощающую выгребную яму для туалета

Конструкция поглощающей выгребной ямы

Укрепить стены выгребной ямы можно несколькими способами:

  • Кирпичная кладка;
  • Бетонная конструкция;
  • Готовые железобетонные кольца;
  • Пластиковый бак.

Сверху яму накрывают, брусьями, шифером или бетонируют, оставляя открытым только участок под стульчаком, и приступают к сборке туалетного домика.

Строительство туалетного домика

Оптимальные размеры дачного туалета 1×1,5 м, высота – 2,2-2,5 м. В противном случае он будет просто неудобен, особенно для людей с крупными формами. Самостоятельно делать чертежи туалета необязательно, если нет особых требований и идей можно воспользоваться уже готовыми.
В первую очередь, схема удобна тем, что позволяет правильно рассчитать количество стройматериалов и предварительную стоимость дворового санузла.

как строить туалет

Возведение туалета над выгребной ямой (схема правильного размещения)

Основа каркаса

Туалетный домик, рекомендуют выдвигать на 2/3 вперед над выгребной ямой, обеспечивая, таким образом, к ней доступ для чистки за задней стенкой сооружения.
Стойкость постройки может обеспечить неглубокий фундамент. Между ним и каркасом укладывают гидроизоляцию, 1-2 слоя рубероида. Но для легкой постройки из дерева он вовсе не обязателен. Основу достаточно установить на бетонные блоки.
Также можно поставить четыре опорных столба. Для этого, по углам будущей конструкции вырывают четыре ямы глубиной около 60 см, в мягких грунтах можно до 1 метра, и опускают в них асбестовые трубы. Яму на треть заполняют цементным раствором. После этого в трубу устанавливают опорную балку, а яму до конца заполняют бетоном.

как сделать основание для туалета

Установка основания туалета на бетонные блоки

Сборка каркаса

Для сооружения каркаса достаточно будет брусьев сечением 50×50 или 80×80 мм, более габаритный материал брать нецелесообразно.

  • Сначала собирают прямоугольную опору с перемычкой, от которой будет подниматься передняя стенка стульчака, и прикручивают ее к фундаменту или опорным стойкам. Поверх настилают доску. Толщина напольной доски должна быть не менее 3 см.

как возвести стены туалета на даче

Возведение деревянного каркаса для туалета

  • Из бруса собирают каркас передней, задней и боковых стенок. При этом передняя стенка должна быть выше задней не менее чем на 10 см, это обеспечит необходимый уклон крыши.
  • Для большей прочности конструкции на боковых и задней стенках рекомендуют сделать диагональные укосины.
  • На передней стенке обязательно делают укрепление для двери, соответствующего размера и оформляют отверстие под окно.
  • Каркасы стенок закрепляют на основании металлическими уголками, сверху и на уровне стульчака делают обвязку.

как сделать конструкцию туалета надежной

Укрепление каркаса туалета металлическими уголками

  • Следующим этапом будет сборка каркаса стульчака и его обшивка, если не предусмотрены альтернативные варианты, например, напольный унитаз.

Обшивка каркаса

Обшивают каркас деревянными досками. Вертикальное расположение позволяет значительно сэкономить материал, а горизонтальное имитирует сруб и смотрится интересней. Доски плотно подгоняют друг к другу и крепят к основе. Вместо дерева также используют листы профнастила, шифер или любой другой материал, соответствующий бюджету строительства.

из чего можно построить туалет

Обшивка каркаса туалета

Совет! Все деревянные элементы конструкции желательно обработать специальной антибактериальной пропиткой, которая защитит материал от влаги и вредителей, а после покрывают лаком или краской

Крыша

Крыша не должна выступать за пределы стен более чем на 30 см. Монтаж начинают с закрепления параллельных досок на небольшом расстоянии. После этого снизу зашивают козырек, прикрепляют доски снаружи по периметру. На подготовленное основание укладывают слой гидроизоляции, обычно, это рубероид, после чего покрывают конструкцию любым кровельным материалом (шифер, металлопрофиль, битумная черепица).

как строить крышу для туалета

Для туалета достаточно возведения простой плоской крыши

Дачники, которых стандартная схема домика не устраивает, могут подыскать чертежи более интересных вариантов, сделать его самостоятельно или приобрести готовые туалетные домики, они собираются по типу конструктора, а для удобства к ним обязательно прилагается инструкция и все сопутствующие чертежи.

Вытяжная вентиляция

Вытяжная вентиляция в дачном туалете – представляет собой трубу, которая отводит запахи из выгребной ямы. Нижний ее край заводят в яму, а верхний должен подниматься над крышей не менее чем на 20 см.

как правильно организовать вентиляцию туалета на даче

Обустройство вентиляции дачного туалета

Для обустройства вентиляции подойдет пластиковая труба диаметром 100 миллиметров. Ее притягивают к задней стенке с внутренней или наружной стороны строения и фиксируют железными хомутами. Чтобы усилить тягу на оголовок устанавливают насадку-дефлектор.

Установка двери для туалета

Двери устанавливают обычные деревянные, готовые пластиковые или самодельные, из того материала, которым обшивался каркас. Навешивают дверь на 2 петли. Способ закрытия в принципе может быть любой, традиционно это защелка, шпингалет или крючок, снаружи и внутри. От более хитрых замочных систем, например, с защелками, лучше отказаться, поскольку их механизм будет подвергаться влиянию влаги и быстро поржавеет.

как установить дверь для дачного туалета

Для установки двери достаточно двух петель

Освещение

Для более комфортной эксплуатации удобств лучше заблаговременно позаботиться об их освещении. Это может быть настенный фонарик, который работает от аккумулятора. Как вариант можно подвести электропроводку и подключить небольшой осветительный прибор.

как провести свет в туалет на даче

Варианты освещения дачного туалета

А днем освещать внутреннее пространство будет небольшое окошко. Вырезают его, обычно, над дверьми или в верхней части двери, но вариантов на самом деле больше, от фигурных окон на стенах и до прозрачной крыши.

Совет! Выгребная яма прослужит дольше, если в нее не бросать туалетную бумагу и другие гигиенические или бытовые принадлежности, поэтому обязательно в туалете должно быть ведро. Если позволяют размеры, удобно здесь установить обычный умывальник с подвесным носиком, тем более, что вы гребная яма уже готова.

Пудр-клозет: особенности сооружения

Отсутствие выгребной ямы является основным отличием в строительстве. Но есть и некоторые различия в конструкции домика. Придется подумать о способе извлечения емкости, в которой собираются нечистоты.

как устроен пудр-клозет

Схема: устройство пудр-клозета

Дверцей, обычно, оборудуют заднюю стенку домика или переднюю стенку стульчака. Внутри кабинки устанавливают специальный ящик под торф (золу, опилки). Без вентиляции здесь так же не обойтись, только труба опускается не в яму, а непосредственно под стульчак.

Строительство туалета на даче: видео

Как построить дачный туалет своими руками: фото

Строительство туалета на даче своими руками

Строительство туалета на даче своими руками
Строительство туалета на даче своими руками

Строительство туалета на даче своими руками

Строительство туалета на даче своими руками
Строительство туалета на даче своими руками



Дачный туалет своими руками — порядок постройки

🔨 Дачный туалет несложно сделать своими руками, если приложить некоторые старания и усилия. Мы подобрали чертежи с размерами для популярных дачных туалетов, которые прослужат вам десятки лет! Также в статье вас ждёт пошаговая фото-инструкция по строительству дачного туалета.

Самым трудоемким этапом в процессе возведения отхожего места будет рытье котлована, но и эту работу можно сделать. Эстетическая сторона постройки — это второстепенный вопрос, самое главное — правильно устроить выгребную яму и создать надежную основу для надземного строения.

Дачный туалет своими рукамиДачный туалет своими руками

Нужно отметить, что некоторые владельцы загородных участков не строят туалет по правилам и обходятся обычным ведром, подставленным под стульчак. Но, так или иначе, отходы жизнедеятельности нужно куда-то девать, поэтому без капитальной ямы все равно не обойтись. Поэтому лучше один раз выполнить все работы правильно и долгие годы не возвращаться к этому вопросу. Особенно важно сделать капитальное строение в том случае, если жильцы проводят на даче значительную часть года.

В случае если не хочется портить оформление территории участка установкой обычного туалета, то его можно скрыть в дальнем углу за домом, или же придумать для него такой дизайн, который поможет органично вписать строение в ландшафт.

Выбор места  туалета и его конструкции

Обычно туалет устанавливают в ближе к дальней границе участка, и это понятно, так как хотя бы незначительный запах, но будет присутствовать в этом помещении или около него. Но иногда пользуются другим вариантом, устраивая выгребную яму рядом с домом, а для помещения туалета отводят свободный уголок дома, выводя широкую канализационную трубу в яму. Такую конструкцию в основном используют в тех случаях, когда в дом проведена вода, и в планах есть установка изолированной емкости для сбора отходов жизнедеятельности.

В любом случае, следует придерживаться, установленных санитарно-эпидемиологическими службами стандартов. Их необходимо соблюдать для того, чтобы обезопасить себя, соседей и окружающую среду от нежелательных последствий, таких, как инфекционные болезни или заражение почвы.

  • Если устраивается выгребная яма, ее необходимо расположить на расстоянии, не менее чем 30 м от источников воды, а глубина ее не должна доходить до грунтовых вод.
  • Если будет устанавливаться септик, то его располагают не ближе, чем 15 м от дома.
  • Если планируется использовать изолированную емкость, которая будет очищаться по мере заполнения ассенизаторской машиной, то ее можно установить в любом месте, так как отходы не будут поступать в грунт.

Изолированная емкость — это еще и выход в тех случаях, когда грунтовые воды проходят не слишком глубоко и устройство выгребной ямы, вырытой в грунте, невозможно.

Обычно ямы простейшего дачного туалета имеет площадь порядка одного квадратного метра. Если же яма отрывается круглая, то ее диаметр должен быть равен, примерно 1 м. Глубина ее составляет 1,5—2 м, в зависимости от глубины залегания грунтовых вод.

После того как определено место для ямы, можно переходить к выбору конструкции туалета.

  • Первое, что нужно учесть — это вес конструкции — он во многом будет предопределяться материалом, который планируется использовать для строительства. Сам домик не должен быть слишком тяжелым, так как со временем грунт под его тяжестью может начать проседать и, в конце концов, постройка деформируется и повредится.

Для строительства хорошо подойдут деревянные бруски и доски, или тонкий металл – оцинкованные профили и профнастил.

Если же принято решение возводить будку туалета из бревен или кирпича, то придется подумать о хорошо укрепленном фундаменте. Но строить такие тяжелые строения совершенно ни к чему, так как они все равно не станут теплее легких построек. Лучше, если в этом есть необходимость, термоизолировать помещение утеплителями, которые имеют небольшой вес, например, пенопластом. Такая постройка будет и легкой, и теплой, не продуваемой в холодное время года, и в ней не будет чрезмерно жарко летом.

  • Определившись с материалом можно переходить к размерам будки.

Обычно стандартный туалет имеет размер в ширину 1 м, высоту — 2,3 м, а длина помещения — 1,3 ÷ 1,5 м. Однако, эти размеры – отнюдь не догма и вполне могут варьироваться. В любом случае, помещение должно быть комфортным для нахождения в нем любому члену семьи в положении и стоя, и сидя.

Что потребуется для постройки туалета

Определившись с конструкцией и размещением туалета, приобретают необходимые материалы для его постройки. Деревянный или металлический «домик» можно купить уже в готовом виде. Если же решено возводить его самостоятельно, то понадобятся следующие материалы:

  • Доски и деревянные бруски.
  • Крепеж — гвозди и саморезы.
  • Металлические уголки для усиления конструкции деревянного каркаса.
  • Ручка для двери, крючок или задвижка для закрывания двери.
  • Материал для покрытия крыши – шифер или профнастил.
  • Пластиковый или деревянный стульчак с крышкой.
  • При необходимости — пенопласт для утепления будки, и материал для внутренней обшивки утепленных стен, ДСП, тонкая доска или фанера.

Для устройства выгребной ямы нужно потребуется:

  • Цемент, щебень, песок.
  • Арматура для укрепления фундамента домика.
  • Металлическая сетка-рабица для обтягивания ямы и металлические скобы или штыри для крепления этой сетки к грунту.

Другим вариантом, вместо сетки и ее оштукатуривания бетоном, может стать кирпич, которым обкладывают стены ямы.

Кроме этого, для устройства ямы нередко используют бетонные кольца, имеющие в стенках отверстия. Многие дачники предпочитают старые резиновые покрышки больших размеров.

Установка бетонных колец с перфорированными стенкамиУстановка бетонных колец с перфорированными стенками

Еще одним, самым экологически чистым вариантом, может стать готовая емкость — септик. Их производят разных размеров, поэтому можно выбрать нужный, в зависимости от количества членов семьи и длительности периода проживания на даче.

Изолированные полимерные емкости для туалетовИзолированные полимерные емкости для туалетов

Естественно, при возведении дачного туалета не обойтись без инструментов, поэтому в наличие нужно иметь:

  • Ручной бур, который может помочь при рытье котлована.
  • Совковую и штыковую лопату, с длиной и короткой ручкой.
  • Если почва на участке каменистая, возможно, понадобится перфоратор.
  • Молоток и шуруповерт.
  • Шлифмашинка — «болгарка» с дисками по камню и металлу.
  • Электролобзик.
  • Разметочный инструмент – линейка, рулетка, угольник, строительный уровень, карандаш или маркер.

дачный домик Первым на участке строят туалет, а затем остальные постройки!

  Рекомендуем ознакомиться с пошаговой технологией строительства дачного домика, которую мы постарались изложить в данной статье — ссылка.

 Кроме этого советуем прочитать про строительство беседки своими руками, строительство бытовки.

Цены на популярные септики

Септики

Устройство выгребной ямы

Классификация туалетов по типу утилизации отходовКлассификация туалетов
по типу утилизации отходов

Безусловно, начинают всегда с разметки и рытья ямы. Она будет иметь квадратную или круглую форму, в зависимости от выбранной конструкции.

1. Если будет устанавливаться двухкамерный пластиковый септик, то яма роется таким образом, чтобы входной патрубок находился непосредственно в кабинке туалета, так как на него будет монтироваться стульчак. Горловина второй камеры должна оставаться за пределами помещения — она нужна для регулярной откачки скопившихся фекальных масс.

Один из типов двухкамерных септиков для дачного туалетаОдин из типов двухкамерных септиков для дачного туалета

Баки бывают разной формы, и от этого будет зависеть габариты и форма ямы. Размер котлована нужно делать на 20—30 см больше имеющейся емкости, так как вокруг нее нужно хорошо утрамбовать грунт.

Септик может быть и более компактнымСептик может быть и более компактным

2. Если стенки ямы будет отделываться бетоном или кирпичом, ее можно сделать круглой или квадратной формы.

Яма квадратной формыЯма квадратной формы

  • После выкапывания ямы нужной глубины, на ее дне нужно устроить дренаж из крупного щебня, камней, обломков кирпичей
  • Затем, стены ее обтягиваются металлической сеткой-рабицей с ячейками размером 50 × 50 мм. Сетку закрепляют, вбивая в грунт скобы из стальной проволоки или штыри.
  • Чтобы стены получились более крепкие, можно дополнительно армировать стены металлической решеткой с крупными ячейками 100 × 100 мм.
  • Далее, методом набрасывания, на стены наносят бетонный раствор, который оставляют до полного высыхания. Общая толщина бетонного слоя должна составлять около 50 ÷ 80 мм.
  • После схватывания первого набросанного слоя, стены штукатурятся до ровного состояния таким же бетонным раствором. Отштукатуренную яму оставляют сохнуть.
  • Перекрывают яму или готовой железобетонной плитой, или изготавливаемой по месту. Она будет служить для туалета фундаментом и площадкой вокруг него.
  • На яму укладывают доски, которые должны выходить за ее пределы на 700 ÷ 800 мм и быть утоплены в землю до одного уровня с грунтом. Доски должны быть обработаны антисептическими средствами. Эту деревянную подложку под фундамент вполне можно заменить бетонными столбиками.

Укладка опорных досок для заливки фундаментаУкладка опорных досок для заливки фундамента

  • На поверхности оставляют два отверстия для установки стульчака и для выгребного отверстия, которое позже должно накрываться крышкой. Вокруг будущих отверстий устанавливается опалубка.
  • На всю площадь будущего фундамента расстилается полиэтиленовая плотная пленка.
  • Сверху нее укладывается арматурная решетка, которая заключается в опалубку по всему периметру будущего фундамента.

Опалубка, гидроизоляция, армирование будущего фундаментаОпалубка, гидроизоляция, армирование будущего фундамента

  • Высота опалубки отверстий должна быть такой же, как у опалубки всего фундамента. Доски опалубки и будут служить маячками при выравнивании поверхности.
  • Замешивается бетонный раствор, заливается на площадку, разравнивается и оставляется сохнуть. Для долговечности и прочности внешнего бетонного слоя можно, после первоначального схватывания, провести «железнение» влажной поверхности сухим цементом.

Получившаяся плита и перекрыла выгребную яму, и станет основанием для домика туалетаПолучившаяся плита и перекрыла выгребную яму, и станет основанием для домика туалета

  • На готовую площадку после ее полного созревания можно будет устанавливать будку для туалета. На отверстие, предназначенное для откачки скопившихся отходов, нужно устроить люк. Его можно приобрести в магазине или же изготовить самостоятельно. Крышка люка должна легко открываться и закрываться.

3. Еще одним вариантом может стать круглая яма с уложенными в нее автомобильными покрышками. Но нужно отметить, что такой вид выгребных ям не подойдет для постоянного пользования.  Подобный туалет можно применять только в дачных условиях, когда жильцы приезжают лишь эпизодически, например, в выходные дни, иначе очень часто придется откачивать собравшиеся отходы.

Выгребная яма из старых автомобильных покрышекВыгребная яма из старых автомобильных покрышек

  • Для устройства выгребной ямы такого типа роется круглый котлован на 150 ÷ 200 мм больше, чем диаметр имеющихся покрышек.
  • На дно котлована укладывается дренажный слой дренаж толщиной в 15—20 см.
  • Затем ровно посередине ямы укладываются покрышки одна на другую до поверхности грунта.
  • Вокруг покрышек, по мере их укладывания засыпается и утрамбовывается дренаж из щебенки и песка. Этот процесс проводится до самого верха.
  • Когда покрышки полностью уложены, вокруг ямы можно устроить неглубокий ленточный фундамент. Для этого по периметру будущего туалета роется траншея глубиной порядка 500 мм, в которую будет заливаться бетон.
  • Дно траншеи утрамбовывается и засыпается слоем песка в 50 ÷ 70 мм, который тоже утрамбовывается и закрывается слоем щебня той же толщины.
  • Укладывается гидроизоляция из плотного полиэтилена.
  • Далее можно поступить двумя способами:

— сварить и установить арматурную решетку, смонтировать опалубку высотой в 100 ÷ 150 мм над уровнем земли и затем залить бетонным раствором;

— выложить фундамент из кирпича, а затем оштукатурить его цементом.

  • После застывания раствора с цементного фундамента снимается опалубка, а кирпичный выравнивается сверху.
  • На его поверхность укладывается рубероид, который отделит бетонную поверхность от деревянной.
  • На фундамент или устанавливается готовая конструкция туалета, или же он возводится самостоятельно.

Дачный туалет можно установить и на свайном или столбчатом фундаментеДачный туалет можно установить и на свайном или столбчатом фундаменте

Для удобства процесса постройки, на фундамент сначала закрепляется деревянная основа-рама, изготовленная из мощных брусков, а на нее будут монтироваться другие элементы конструкции, в зависимости от выбранной модели постройки.

4. Нельзя не упомянуть и еще один способ обустройства выгребной ямы — с помощью металлических бочек с обрезанным дном. Их устанавливают одну на другую и так же, как и в предыдущем случае. Вокруг получившейся трубы утрамбовывают гравийную смесь или смесь песка со щебнем.

Выгребная яма из металлических бочек - явно долго не прослужитВыгребная яма из металлических бочек — явно долго не прослужит

Цены на дачные туалеты

дачный туалет

Казалось бы, метод несложный в исполнении, но недостатков у него намного больше, нежели достоинств. Металлические бочки под агрессивным воздействием и изнутри, и снаружи, со стороны грунта, очень быстро корродировать, и прослужит такой туалет очень недолго.

Популярные проекты дачного туалета

Выгребная яма из металлических бочек - явно долго не прослужитВыгребная яма из металлических бочек - явно долго не прослужитВыгребная яма из металлических бочек - явно долго не прослужитВыгребная яма из металлических бочек - явно долго не прослужитВыгребная яма из металлических бочек - явно долго не прослужитВыгребная яма из металлических бочек - явно долго не прослужитВыгребная яма из металлических бочек - явно долго не прослужит

Возведение домика дачного туалета

Когда и яма, и площадка для установки помещения туалета готовы, можно переходить к монтажу домика по заранее составленной схеме.

Домики для туалета могут иметь самые разнообразные формы, например, даже в виде сказочной избушки. Непосвященный сразу и не определит, что это за помещение так идеально вписалось в ландшафтный дизайн участка. Такое сооружение вполне можно выполнить своими руками, зная схему его сборки.

На фото представлен вариант, частично выполненный из бревен, которые придают этому строению декоративность, маскируют предназначение самой постройки.

Оригинальный теремок - не сразу и поймешь, что это туалетОригинальный теремок — не сразу и поймешь, что это туалет

На схеме представлена основа постройки бревенчатого домика, только вместо бревен использованы доски. Хорошо видно, как собираются стены и поднимаются скаты крыши. Распределено внутреннее пространство и выбрано место расположения стульчака.

Примерная схема "теремка"Примерная схема «теремка»

Следующим этапом пойдет обрешетка крыши, настил кровли и обшивка стен выбранным для этого материалом — это может быть как дерево, так и металл.

Такой домик может быть или установлен на выгребную яму, или же использован, как помещение для биотуалета.

Канализация в доме

Строите туалет? не забудьте про канализацию

 Рекомендуем ознакомиться с материалом по возведению канализации в доме своими руками. Кроме этого скорее всего Вам будет полезно, как построить сарай.

О строительстве сарая читайте — здесь.

Видео: изготовления домика — «теремка» для дачного туалета

Другой вариант строения туалета, которое называют «шалаш». В этом случае домик строится в виде треугольника, и его боковые стенки одновременно являются крышей. Форма достаточно простая, поэтому возводить постройку будет несложно.

Туалет - "шалаш"Туалет — «шалаш»

1

Такая конструкция не только проста в постройке, но и удобна в эксплуатации — она устойчива в основании и достаточно просторна внутри.

Монтаж туалета - "шалаша"Монтаж туалета — «шалаша»

На представленном рисунке видно все внутреннее строение домика, место установки стульчака и способ обрешетки стен-крыши. Начата обшивка передней части строения и задней стенки. Домик- «шалаш» можно поставить на обустроенную выгребную яму, как в данном случае, а можно использовать и как помещение для биотуалета.

Даже самый традиционный домик туалета можно оформить по разномуДаже самый традиционный домик туалета можно оформить по разному

Эту форму домика можно назвать традиционной, так как чаще всего ее можно встретить на участках. Но даже такую незамысловатую конструкцию можно декорировать по своему предпочтению.

Например, туалет на этой приусадебной территории решено было сделать под японский домик. Об этом говорят иероглифы, написанные на табличке, подвешенной на цепочках, японский фонарь у входа и даже дополнительно устроенная крыша. Кроме этого, внутреннее оформление помещения также выдержано в общем стиле.

Подобное отношение к оформлению участка говорит о том, что даже из такого строения, как туалет, можно сделать маленькое произведение искусства, если приложить немного усилий.

Схема наиболее распространенного типа туалетного домикаСхема наиболее распространенного типа туалетного домика

Примерная схема постройки такого туалета представлена на рисунке. На нем хорошо видны устройство выгребной ямы, установка сверху нее строения туалета и люка для очистки. Конструкция достаточно проста в устройстве, и возвести ее несложно. Но чтобы она была надежной, необходимо достичь жесткости связок всех деталей между собой.

Внутреннее пространство туалета, устраиваемое над выгребной ямы, в процессе возведения стен может выглядеть, таким образом. То есть, на фундамент устанавливаются бруски основы, на которую закрепляется каркас будущего строения.

Над ямой крепится пояс из толстого бруса, к которому монтируются остальные детали строенияНад ямой крепится пояс из толстого бруса, к которому монтируются остальные детали строения

Далее, производится обшивка стен и монтаж крыши. Только после этого можно настилать пол и устанавливать стульчак.

Помещение туалета после завершения работыПомещение туалета после завершения работы

После окончательной отделки туалета изнутри, помещение может иметь такой аккуратный и уютный вид.

При желании и возможностях можно придумать и другой дизайн дачного туалета, но делать всю внутреннюю отделку нужно из теплых материалов. Не рекомендовано использовать для оформления керамическую плитку, так как это очень холодный вид материала, а кроме этого, в зимнее время кафель становится еще и очень скользким.

Видео: несколько вариантов устройства дачного туалета

Биотуалет

Если нет никакой возможности построить дачный туалет или же просто отсутствует желание связываться со строительными работами, то можно воспользоваться биотуалетом. Этот вариант избавит и от рытья ямы и, возможно, от монтажа домика.

Биотуалет - отличное решение для дачных условийБиотуалет — отличное решение для дачных условий

Биотуалет — это автономный унитаз, не требующий ни отдельного помещения, ни подключения к отводным коммуникациям

Биотуалет состоит из двух отделений-камер, верхняя из которых исполняет роль унитаза, а другая служит для биологической переработки отходов. Во второй, нижней камере находятся активные вещества, которые разлагают фекалии и превращают их в однородную массу, которая не имеет запаха. Действия биоактивной жидкости для разложения отходов хватает на десять дней, затем камеру очищают, выливая содержимое в центральную канализацию или в почву. Способ утилизации будет зависеть от того, какие активные вещества будут использоваться в биотуалете. Эти вещества бывают трех типов: компостирующие, химические и микроорганические. Каждый из них подходит для определенного типа биотуалета.

  • Для компостирующего биотуалета в качестве активного вещества используется торф. Он обладает высокой впитывающей способностью – так, один килограмм торфа поглощает десять литров жидкости. Получаемый в результате активных процессов, не имеющий запаха компост отлично подойдет для удобрения грядок.

Обычно в комплекте с таким биотуалетом идут трубы вентиляции, которые отводят неприятные запахи во время переработки.

  • Биотуалет, работа которого основана на применении химических веществ, имеет индикатор, который укажет на то, что контейнер требует очистки. Отходы, переработанные таким образом, сливаются в канализацию, с целью обезопасить окружающую среду. Для таких моделей производятся специальные вещества с незамерзающим свойством.
  • Третьим видом этого полезного приспособления является биотуалет, в котором переработкой отходов занимаются микроорганизмы, превращая их в компост. Полученный материал экологически чист и безвреден для почвы и животных, поэтому утилизировать его не составит труда.
Преимущества и недостатки биотуалета

Плюсы

  • высокие показатели уровня экологической безопасности;
  • удобство в использовании;
  • отсутствие неприятных ароматов;
  • доступная цена;
  • прочный материал.

Минусы

  • возможна утечка запаха, потребуется установка в проветриваемом помещении;
  • при сильном загрязнении ёмкости приёмника, её придётся мыть собственноручно.
  • в помещениях с низкой температурой использовать торфяной биотуалет не представляется возможным. От холода все процессы переработки останавливаются, содержимое нижнего резервуара замерзает, равно как и сам торф. Проблема решается переносом биотуалета в теплое помещение.

При желании биотуалет можно установить в самом обычном помещении, построенном своими руками, которое располагается во дворе, а на зимний период — занести его в дом, отведя для этих нужд удобный угол.

Цены на популярный ряд биотуалетов

Биотуалеты

Биологические средства для туалетов

В помощь владельцам дачных участков, имеющих на своей территории туалеты с выгребными ямами, разработаны специальные средства, аналогичные тем, которые используются в биотуалетах.

Одно из биологических средств для туалетов и выгребных ямОдно из биологических средств для туалетов и выгребных ям

Они также содержат химические, торфяные или бактериальные концентраты, которые избавят туалет от неприятных запахов, и постепенно будут перерабатывать все содержимое выгребных ям или септиков. Такие составы производятся в разных формах — это таблетки, порошки или жидкие растворы.

Перед применением средства нужно обязательно изучить инструкцию, так как состав насыпается или наливается частями. Как правильно использовать такие вещества, можно узнать из информации на упаковке, так как каждое средство дозируется по-разному. Используется подобное вещество, как правило, очень экономно. Например, одной упаковки или банки некоторых средств хватает на год для выгребной ямы объемом 3,5 ÷ 4 тонны.

Итак, способов решить проблему дачного туалета существует немало – всегда есть возможность выбрать тот или иной вариант.
