Повезло тем, кто может подключиться к системе общего теплоснабжения и не знать лишних проблем. Если же дом расположен в районе, где централизованного отопления нет, надо будет выкручиваться. Придется обустроить индивидуальную котельную, а то, какой она будет, где разместится, и на каком топливе будет работать, зависит от массы факторов. Попробуем разобраться со всеми нюансами и понять, как правильно обустроить котельную в частном доме и какие требования выдвигаются к подобным помещениям.

№1. Типы котельных по расположению

Конечно, есть требования безопасности, которые обязательно необходимо соблюдать при обустройстве такого помещения, как котельная, но все же они предоставляют нам право выбора в вопросах вида топлива, размеров и местоположения топочной.

По типу размещения в частном доме котельная бывает:

• встроенная в дом. В этом случае все оборудование размещается в одном из помещений дома (обычно, это кухня или коридор). В плане простоты и дешевизны обустройства это лучший вариант, но подойдет он лишь в том случае, если планируется использовать маломощный компактный котел. Газовый котел с надувной горелкой в данном случае использовать не рекомендуется по причине высокой шумности, а оборудование, работающее на солярке, может доставить массу неудобств из-за резкого неприятного запаха;
• в пристройке или отдельном помещении дома. Все котельное оборудование размещается в отдельном помещении, которое соединяется с домом одной или несколькими стенами. Дверь в такую котельную оббивают негорючими материалами. Это оптимальный вариант с точки зрения удобства и безопасности. Если котельная будет соседствовать с жилыми помещениями, то желательно произвести дополнительную шумоизоляцию: в СНИПах об этом ничего не сказано, но так будет намного комфортнее;
• отдельно стоящее здание. Все оборудование можно и вовсе вынести в самостоятельное небольшое здание, обустроенное в соответствии со всеми правилами и нормами. Оно будет соединяться с домом посредством теплотрасс. В этом случае у вас развязаны руки: можно использовать оборудование любого типа и не переживать о шумности или наличии запахов. Часто такие котельные обустраивают, когда используется газовый котел высокой мощности. Минус – затраты на возведение отдельного здания и прокладку коммуникаций;
• блочно-модульная котельная. Все оборудование в этом случае располагается в контейнере, который можно относительно легко переместить с места на место. Применяется как резервный или временный вид отопления на предприятиях и промышленных объектах, но может быть использован и в частном доме.

В идеале продумать расположение котельной необходимо на этапе проектирования дома. Если дом уже возведен, количество возможных вариантов расположения сокращается, а из-за этого можно столкнуться с тем, что выбор отопительного оборудования будет существенно ограничен. В любом случае, приступая к обустройству котельной, лучше обратиться за помощью к профессионалам. В Москве, области и соседних регионах монтажом котельных занимается компания «Миг-Плюс»: с 1997 года специалисты предприятия ввели в эксплуатацию более двух сотен объектов бытового и промышленного назначения. Специалисты сопровождают каждый объект от проектирования до ввода в эксплуатацию. С примерами работ и прочими подробностями можно ознакомиться на странице http://migplus.ru/montazh-kotelnyh.html.

№2. Основные элементы котельной в частном доме

Хорошо, если дом маленький, и проблемы отопления и горячего водоснабжения можно решить одним небольшим двухконтурным газовым котлом. Но в большинстве случаев этого будет недостаточно – понадобится целый комплекс оборудования, который может состоять из набора следующих элементов:

• котел – сердце всей котельной. Он будет отвечать за нагрев воды для системы отопления. Тепло может получаться при сжигании разных видов топлива: жидкого, газообразного или твердого. Отдельный случай – электрические котлы. В некоторых случаях устанавливают сразу два котла, чтобы обеспечить частному дому полную энергонезависимость;
• бойлер. Если используется одноконтурный котел, то для подогрева воды для системы горячего водоснабжения придется использовать бойлер;
• расширительный бак. В эту емкость будет попадать вода из системы отопления, если давление в ней повысится. Таким образом, трубы и радиаторы защищены от прорыва;
• аккумулятор тепла. Устанавливается не всегда, несмотря на то, что это очень полезный элемент. В этой емкости накапливается перегретый теплоноситель, «лишнее тепло», который потом подается в систему отопления. Таким образом значительно экономятся ресурсы и повышается безопасность. Особенно актуально наличие этого элемента для твердотопливных котлов и при наличии двух котлов разного типа;
• распределительный коллектор. Необходим для правильного распределения теплоносителя по всей системе, регулирует температуру;
• циркуляционный насос. Необходим только в системах, где теплоноситель циркулирует принудительно;
• дымоход. Необходим для отвода продуктов горения за пределы дома. Дымоход не нужен только для электрического котла;
• группа безопасности и контроля – комплекс приборов, которые следят за температурой и давлением в котле и системе. Также сюда могут входить датчики, которые контролируют состояние воздуха в котельной;
• автоматика получает команды от пользователя по поводу требуемой температуры, собирает данные группы безопасности и позволяет правильно регулировать основные параметры системы;
• запорная арматура необходима для того, чтобы контролировать поток теплоносителя;
• трубы, по которым вода от котла идет в радиаторы;
• фильтр необходим для очистки воды перед ее попаданием в котел и бойлер. Если в регионе вода насыщена солями и содержит механические примеси, то без фильтра не обойтись – иначе оборудование может в скором времени отказать.

Необязательно использовать все эти элементы – их набор зависит от многих факторов. Прежде всего, это площадь дома и тип топлива.

№3. Виды котлов для котельной

Именно от того, какого типа котел будет использоваться, зависят многие нюансы обустройства котельной.

По типу топлива котлы бывают:

• газовые, работают на природном или сжиженном газе, отличаются высоким КПД, простотой управления. Их можно переводить с одного типа газа на другой. Оптимальный выбор для большинства частных домов;
• на твердом топливе (уголь, дрова, торф, брикеты) в плане эксплуатации более экономные, но придется постоянно следить за системой и подбрасывать топливо;
• на жидком топливе (дизель). Такие котлы обычно ставят там, где нет возможности использовать природный газ или подвозить сжиженный. Если же со временем в районе появится газопровод, то такой котел можно будет переоборудовать на работу с газом;
• электрические котлы самые безопасные, удобные и бесшумные, но и самые дорогие. Отапливать целый дом ими невыгодно, но в качестве резервного источника тепла они подходят.

По способу установки котлы бывают:

• настенные;
• напольные.

Настенные котлы в компактном корпусе содержат такие необходимые элементы, как автоматика, датчики, расширительный бак и т.д. В подобном исполнении производятся котлы мощностью до 60 кВт. Если мощность котла не превышает 35 кВт, его разрешается устанавливать в кухне или прихожей. Настенные модели зачастую более чувствительны к состоянию воды. Напольные модели могут быть любой мощности, они незаменимы при отоплении помещений большой площади.

Какой мощности необходим котел? Лучше доверить расчет специалистам, которые знают, что учитывать необходимо множество параметров. Чтобы приблизительно понять, какой мощности оборудование понадобится, можно воспользоваться правилом, согласно которому на каждые 10 кв.м площади дома понадобится 1 кВт мощности котла. Если он будет использоваться в системе горячего водоснабжения, то надо добавить еще 10% к мощности. Чтобы котел не работал на пределе своих возможностей, к полученному значению добавляют еще 20%.

№4. Котельная в частном доме: требования к безопасности

Тот факт, что котельная – объект повышенной опасности, в объяснении не нуждается. Вопрос заключается в другом. Как же обустроить помещение так, чтобы обеспечить себе максимальную безопасность, комфорт и простоту доступа к оборудованию?

Общие требования к котельной в частном доме:

• стены должны быть выполнены из бетона или строительного кирпича. Допускается использование керамической плитки или штукатурки – это негорючие материалы;
• при установке котла на пол необходима бетонная стяжка, также пол можно прикрыть листом металла;
• при установке настенного котла участок стены необходимо облицевать плиткой или покрыть листом металла;
• в помещении котельной нельзя хранить взрывоопасные и легковоспламеняющиеся вещества. Это не касается только лишь топлива, которое будет храниться специальным образом;
• около котла следует оставить достаточно места, чтобы к нему мог быть осуществлен беспрепятственный доступ для эксплуатации, техобслуживания и ремонта. Если для котельной отведено небольшое помещение, то разместить все оборудование будет непросто – лучше предварительно составить схему расположения котла и прочих элементов;
• дверь, которая ведет из котельной в дом, должна быть противопожарной.

В идеале еще до строительства котельной лучше составить проект размещения оборудования и учесть все требования, которые выдвигаются такими нормативными актами, как СНиП по котельным установкам II-35-67, Свод правил по проектированию автономных теплоснабжающих систем СП-41-104-2000 и Инструкция по размещению теплогенераторов МДС 41-2.2000.

Котельные с газовым котлом

Газовые котлы при неправильной установке и эксплуатации могут стать причиной пожара или даже взрыва

При установке газового котла следует учитывать следующие особенности:

• помещение, где будет располагаться все оборудование, должно быть по площади не менее 6 м²;
• высота помещения не менее 2,5 м;
• объем помещения – 15 м³ и более;
• стены котельной, смежные с жилыми помещениями, должны иметь огнестойкость не менее 0,75 часов;
• минимальный размер оконного проема – 0,03 м²/1 м³ помещения;
• наличие подиума под напольный котел высотой не менее 5 см;
• перед котлом должно оставаться свободное пространство площадью 1 м², между оборудованием, стенами и прочими предметами должен быть проход шириной не менее 70 см, иначе доступ к котлу будет затруднен;
• обязательное наличие вентиляции и канализации;
• ширина дверного проема не менее 80 см, дверь открывается наружу;
• для котлов мощностью более 350 кВт необходимо строить отдельное здание;
• если котельную располагают в пристройке, необходимо чтобы она была около глухой стены. Минимальное расстояние до ближайшего окна – 1 м.

Это не считая того, что необходимо выполнить все общие требования.

Котельные с тведотопливным котлом

В этом случае принять во внимание следует такие требования:

• расстояние от котла до ближайших стен и предметов – от 10 см;
• на каждый 1 кВт мощности необходимо предусмотреть 8 см² оконного проема;
• дымоход по всей длине должен иметь одинаковый диаметр и как можно меньшее количество поворотов;
• внутреннюю поверхность дымохода можно оштукатурить, но это необязательно;
• в дымоходе должно быть специальное отверстие для его обслуживания;
• для котлов, которые будут работать на угле или дровах, площадь котельной должна быть не менее 8 м²;
• при использовании котла на угле необходимо делать проводку скрытого типа, так как угольная пыль отличается повышенной взрывоопасностью;
• пространство перед котлом должно быть свободным, чтобы можно было подбрасывать топливо и чистить зольник;
• стены, выполненные из недостаточно огнестойких материалов, обшивают листом стали толщиной 2,5 мм.

Котельная с дизельным котлом

Список требований таков:

• в котельной, а лучше за ее пределами, необходимо разместить металлический толстостенный резервуар объемом не менее 1,5 м³. Из него топливо будет поступать в бак котла. К резервуару должен быть обеспечен свободный подъезд;
• от горелки котла до противоположной стены должно быть не менее 1 м пространства.

Котельная с электрическим котлом

Электрический котел не сжигает топливо, не шумит и не пахнет. Под него не обязательно выделять отдельное помещение, да и к вентиляции особых требований нет. Единственное что необходимо помнить, так это то, что токопроводящие клеммы котла должны быть заземлены.

№5. Требования к дымоходу котельной

Продукты сгорания газового, жидко- и твердотопливного котла необходимо отводить за пределы котельной при помощи дымохода. При его проектировании и обустройстве учитывайте такие нюансы:

• дымовая труба должны быть выше уровня кровли. Это обязательное условие нормальной тяги;
• в качестве материала для дымохода можно использовать кирпич, одностенные и двустенные стальные трубы, керамические, асбестоцементные и вермикулитовые трубы. Самый популярный вариант – это все же сталь, следом идет кирпич. Порой одностенные стальные трубы размещают в кирпичном дымоходе;
• каким бы ни был материал, необходимо предусмотреть отверстие для проведения ревизии и очистки;
• если дымоход идет вдоль стены дома, то его необходимо прочно его зафиксировать;
• рекомендуется, чтобы диаметр отверстия котла, предназначенного для вывода дымовых газов, был меньше, чем диаметр дымохода.

№6. Требования к вентиляции котельной

Для электрического котла вентиляция особо не нужна, в остальных случаях придется внимательно изучить существующие требования:

• вентиляция котельной может быть объединена с общей приточной вентиляцией дома;
• необходимо обеспечить 3-кратный воздухообмен за 1 час, т.е. если объем котельной 15 м³, то за час в нее должно поступить 45 м³ воздуха. Он необходим для поддержания процесса горения, часть его необходима для вытяжки;
• для организации естественной притяжной вентиляции в стене, противоположной котлу, делают отверстие диаметром 13-15 см при мощности котла до 40 кВт и 17 см при более высокой мощности. В отверстие ставят специальную вентиляционную трубу с заслонкой и сеткой;
• если котельная – это отдельное помещение, то вентиляцию можно организовать благодаря наличию жалюзийных решеток в нижней части входной двери. На 1 кВт мощности котла предусматриваю 8 см² площади вентиляционного отверстия;
• при использовании общедомовой притяжной вентиляции размер отверстия рассчитывают, исходя из пропорции: на 1 кВт мощности котла 30 см² отверстия;
• принудительная вентиляция должна работать более эффективно, не будет зависеть от различных погодных факторов, но будет потреблять электроэнергию. Чтобы немного сэкономить, можно синхронизировать работу котла и вентиляции, чтобы вентилятор включался только тогда, когда работает котел. При использовании газовых и дизельных котлов вентилятор помещают в корпус, чтобы не случилось воспламенения.

№7. Модульные котельные

Если в доме ну никак не получается найти подходящее помещение для котельной, пристройка кажется неэстетичной, а возводить отдельное здание нет возможности, можно использовать специальные модульные котельные. Они выпускаются уже готовыми, имеют весь набор необходимых элементов, поэтому на монтаж уходит минимум времени.

Модульная котельная – это металлический контейнер длиной не более 2,5 м. Стенки в нем двойные, между ними используется специальный войлочный утеплитель. Мощность может быть разной, но обычно такие котельные используют для обогрева помещений с объемом до 1300 м³ (при высоте потолков 2,7 м это около 480 м²). В зависимости от того, какого типа котел используется, в качестве топлива применяют дизель, уголь, дрова и т.д.

От модульной котельной к дому ведет трехслойная металлическая труба с утеплителем. Стандартная длина – 6 м, но ее можно увеличить. Монтаж такого оборудования прост. Его просто необходимо установить около дома (при необходимости потом котельную можно будет перевезти в другое место), подключить к электричеству и заполнить систему отопления водой. Как правило, в таком оборудование предусмотрено резервное электропитание.

В заключение

Приступая к проектированию котельной, внимательно изучите все законодательную базу. Если планируется использовать мощное оборудование, лучше доверить составление проекта специалистам. Если оборудование не особо мощное, то составленный собственноручно проект желательно показать профессионалу. Консультация контролирующих служб лишней не будет.

Какую дверь поставить в котельную частного дома?

Какой должна быть котельная в частном доме

Проектирование и монтаж котельной в собственном доме – вопрос серьезный и ответственный. К нему необходимо подходить, вооружившись, в первую очередь, нормативной документацией, а еще — советами специалистов в данной области. Кроме того, при устройстве топочной нужно помнить как об удобстве обслуживания оборудования, так и о свободном доступе к запорной и регулирующей арматуре. В данном материале мы изложим, какой должна быть котельная в частном доме согласно нормативным требованиям.

Требования к котельной

Оптимальный вариант – это разработка схемы топочной на стадии проектирования, когда строительство еще не начато. Тогда есть возможность тщательно изучить нормативную документацию, касающуюся этого вопроса и заранее все предусмотреть. Наиболее жесткие требования к котельной для газового котла предъявляются именно в Российской Федерации (инструкция по размещению теплогенераторов МДС 41–2.2000), на них мы и будем опираться, делая оговорки в ключевых моментах.

Газовое котельное оборудование допускается устанавливать на кухне либо в отдельном помещении топочной, находящемся на первом этаже, в цокольной или подвальной части дома. Помимо этого, теплогенераторы можно размещать в пристройках или отдельно стоящих зданиях, а также на плоской кровле при условии соблюдения требований к несущей способности и надежности покрытия. Ограничения здесь действуют такие:

• Устанавливаемое в кухне оборудование имеет ограничение по мощности, — не более 60 кВт.
• В отдельном или пристроенном помещении можно ставить источники тепла для отопления и ГВС суммарной мощностью не выше 350 кВт. Если этот показатель превышен, то остается только один вариант – строительство отдельно стоящей теплогенераторной.
• Высота комнаты в любом случае должна быть не менее 2.5 м.

Для водонагревателей, чья тепловая мощность не превышает 150 кВт, нормами МДС 41–2.2000 регламентируется не площадь помещения для газового котла, а его объем. Вне зависимости от того, где будет стоять агрегат, объем комнаты должен быть не менее 15 м3. К этому значению прибавляется дополнительный объем, равный 0.2 м3 на каждый киловатт мощности котла.

Кроме того, при расстановке оборудования нужно учитывать необходимость обслуживания. Если оно требуется для самого котла или другого оборудования, находящегося рядом, то сбоку или сзади нужно оставить проход шириной не менее 700 мм, а от выступающей части лицевой панели агрегата до ближайшей перегородки – не меньше 1 м (Правила устройства и эксплуатации котлов).

В случае, когда суммарная мощность нагревателей, стоящих во встроенном или помещении, превышает 150 кВт, то площадь котельной и ее объем нормируются, исходя из удобства обслуживания и прокладки инженерных сетей.

При этом комната не может находиться внутри здания, то есть, должна примыкать к наружной стене, в которой нужно предусмотреть окна. Они призваны выполнять 2 функции: служить источниками естественного освещения и сработать в качестве легкосбрасываемых конструкций при взрыве газа.

Размеры принимаются из расчета 0.03 м2 площади окна в котельной (по стеклу) на каждый 1 м3 объема помещения.

В соответствии с п. 5.5 МДС 41–2.2000 для внутренних и пристроенных топочных нужен прямой выход на улицу, а связи с чем устанавливается наружная дверь в котельную. Допускается и проход внутрь дома, но эту дверь придется сделать противопожарной. Для пристроек существуют и дополнительные требования:

• Пристройку надо располагать у глухой стены здания, соблюдая расстояние от ближайшего проема 1 м.
• Ограждающие конструкции дома и пристройки следует опирать на отдельные фундаменты и не связывать их между собой.
• Стены пристраиваемой части выполняются из материалов, обеспечивающих предел огнестойкости не меньше 45 минут.

Примечание. В нормативной документации Украины устройство выхода на улицу и дополнительной наружной двери не требуется.

Котлы электрические, жидко – и твердотопливные

Если для производства тепла применяется электроэнергия, то размещение оборудования регламентируют такие нормы проектирования, как Правила Устройства Электроустановок (ПУЭ). Но прямого запрета на установку электронагревателя в той или иной комнате в данных правилах нет, поэтому лучше поставить его в отдельном помещении, что продиктовано соображениями практичности и безопасности.

Когда обогрев здания обеспечивают источники тепла, сжигающие твердое или жидкое топливо, то их расположение регламентирует лишь СНиП II-35–76. Он гласит, что размещать подобные теплогенераторы необходимо в специальном отдельном помещении. При этом компоновка оборудования базируется на двух принципах: последовательность технологических процессов и удобство обслуживания, а площадь котельной не нормируется.

Расстановка по технологии предполагает определенную очередность, начиная от устройств фильтрации воды и заканчивая распределительными гребенками и оборудованием для ГВС. Данная норма носит рекомендательный характер, так как обеспечивает некий порядок в автономной котельной, но ее неукоснительное исполнение не всегда возможно. А вот удобство обслуживания – критерий обязательный, поэтому Правилами устройства и эксплуатации котлов для этой цели предусматриваются такие требования:

• Расстояние от горелки котла на жидком топливе до противоположной стены – не менее 1 м, от фронтальной выступающей части твердотопливного агрегата до той же стены – не меньше 2 м.
• Когда 2 теплогенератора на дровах стоят друг напротив друга, то просвет между ними соблюдается 5 м, поэтому подобная компоновка для частного застройщика неприемлема, так как при таком раскладе минимальные размеры котельной вырастут вдвое.
• Когда в паспорте на отопительное оборудование указано, что требуется боковое или заднее обслуживание, то в этих местах надо обеспечить проход шириной 1.5 м. Если обслуживание не нужно, то просвет должен быть 700 мм.
• В местах проходов ничего не должно перегораживать просвет до высоты 2 м.

Требования к вентиляции

В этом плане самыми жесткими являются требования к газовым котельным. Вытяжка должна обеспечивать расход воздуха из расчета трехкратного обмена за 1 час. Это означает, что в течение часа воздушная среда в комнате полностью обновится трижды. Подсчет простой: умножением площади на высоту определяется объем помещения, после чего результат умножается на 3. Как правило, в частных домах и коттеджах вытяжку организовывают естественную, через вертикальную шахту или трубу.

В свою очередь, задачей приточной вентиляции котельной есть компенсация вытяжного воздуха и подача воздушной смеси для процесса горения. Эту смесь забирает теплогенератор, а потом выбрасывает вместе с продуктами горения посредством дымохода. Соответственно, расход приточного воздуха – это сумма расходов воздушной смеси для вытяжки и на горение, что и прописано в нормах.

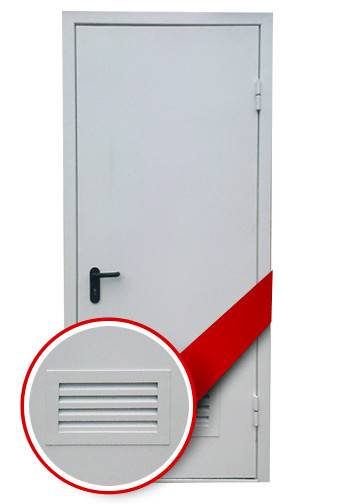

Чтобы обеспечить необходимое количество притока, во входные двери встраивается переточная решетка. Сквозь нее воздушные массы, побуждаемые работой вытяжки, поступают в котельную частного дома. Решетку можно встроить как в наружную дверь, так и во внутреннюю, благодаря чему в котлы поступит подогретый воздух и эффективность их работы повысится.

В ситуации с агрегатами на жидком топливе рекомендуется соблюдать такие же требования к вентиляции котельной, как и при работе на природном газе. Здесь так же нужен воздух для сжигания и для вентиляции, поскольку вместе с топливом в помещение будет попадать пыль, грязь от угля и вредные пары от солярки. Исключение – электрокотел, ему не нужен ни дымоход, ни воздух для сжигания, ни вентиляция. Достаточно задействовать схему с однократным естественным воздухообменом.

Дополнительные рекомендации

Прежде чем осуществлять устройство котельной, рекомендуется выполнить несколько полезных советов:

1. Нельзя полагаться лишь на информацию, опубликованную на различных интернет — ресурсах. Любые утверждения или советы, прочитанные в статьях или даже книгах, требуют подтверждения или хотя бы не должны опровергаться соответствующими нормативами.

2. Изучив нормы и требования, предъявляемые к котельным, стоит проконсультироваться с контролирующими службами, дающими добро на эксплуатацию вашей топочной. Специалисты этих служб укажут на нюансы, которые вы могли упустить. Особенно это касается монтажа и присоединения газоиспользующих агрегатов.

3. Осуществляйте разработку совместно с проектной организацией либо, если ваша схема отопления очень проста, а тепловая мощность невелика, то хотя бы проконсультируйтесь с инженером-проектировщиком, сведущим в данной теме.

4. Не путайте нормативную базу разных стран СНГ. Например, находясь в России, пользуйтесь нормативами этой страны, не берите из интернета украинские или белорусские документы, они могут содержать значительные отличия.

При монтаже оборудования и трубопроводов надо учесть некоторые моменты, могущие впоследствии упростить вам жизнь.

Например, не всякий агрегат требует заливки фундамента, легкие котлы весом до 50 кг можно спокойно ставить прямо на стяжку, главное, чтобы она была сделана качественно. Другой момент – это схема котельной в частном доме, согласно которой будет выполняться монтаж.

В ней надо предусмотреть не только расстояния согласно нормам, но и свободный доступ к запорной и регулирующей арматуре, сливным патрубкам и электрооборудованию.

Монтируя краны, клапаны и прочие элементы, стоит побеспокоиться о том, как вы будете их снимать или менять впоследствии, особенно в полипропиленовых системах.

Приборы автоматизации и контроля располагайте таким образом, чтоб они были хорошо видны от входной двери.

Иногда, если котельная в коттедже питается природным газом, то в ней устанавливают датчики превышения концентрации метана и угарного газа, связанные с отсекающим газовым клапаном. Такое мероприятие не будет лишним, особенно если мощность оборудования велика.

Заключение

Очень важно правильно подойти к расстановке оборудования и разработке схемы прокладываемых сетей. Выполнив эту работу качественно и в соответствии с нормативами, можно выйти на оптимальные размеры котельной и освободить больше места для жилого пространства дома или коттеджа.

Источник: https://cotlix.com/kotelnaya-v-chastnom-dome

Какую дверь поставить в котельную частного дома

При строительстве частного дома без мини котельной не обойтись. Устройство помещения с таким оборудованием должно соответствовать ряду требований, поэтому трудно добиться эстетической стороны, но функциональное предназначение соблюдается согласно регламенту.

Это необходимо, чтобы избежать аварийной ситуации и штрафных санкций за неправильную установку. Тепловой генератор котельной может работать на всех видах топлива: на газу, жидком веществе, электричестве, дровах или угле. Для каждого варианта существуют свои условия.

По нормам проектирования устанавливают стандартный набор: это котел, расширительный бак и насос. В некоторых случаях необходимо наличие коллектора для радиальной разводки, испарителя и отсека управления. В правила установки приборов в котельных в первую очередь входит соответствие площади функциональному предназначению.

Общие требования

По расположению бывают внутренние, пристроенные и отдельно стоящие помещения. Важно знать, какие предъявляют требования к котельным для частных домов:

1. Отопительное оборудование должно иметь вокруг себя достаточно свободного пространства. Метраж определяется в зависимости от параметров площади и вносится в соответствующую документацию. Котел не примыкает ни к одной из стен.

2. Если запланировано устройство на территории частного дома, необходимо установить противопожарную дверь, которая будет открываться наружу.

3. Нельзя, чтобы в помещении находились горючие смеси и материалы возле котла.

4. Стены делают из кирпича или бетона, облицовывают специальным кафелем или негорючей штукатуркой. Пол выстилают щитами из металла.

5. В одной комнате должно находиться не более двух газовых котлов.

6. Дымоход и вентиляция соответствуют мощности оборудования и размерам площади.

7. Создание мини котельной в частном деревянном доме – особенно сложная задача. Поэтому при установке приборов своими руками следует учитывать, что природный материал быстро теряет собственную влажность от постоянного воздействия горячего воздуха. Стены изолируются специальным экраном.

Для устройства котла в частном доме существуют следующие условия:

• При установке оборудования мощностью до 30 кВт отдельная комната не нужна, монтировать можно в кухне. При этом площадь котельной составляет минимум 20 м2 при высоте потолков 2,5 м.
• Необходима приточно-вытяжная конструкция вентиляции.
• На каждый м3 комнаты остекление проемов не меньше 0,5 м2.
• Для мини котельной в частном доме в окнах сделаны форточки.
• Внизу стены и двери находятся вентиляционные отверстия.
• Расположение отопительного оборудования должно быть независимым от плиты.
• Котел помещается в 20 см от стены. Если поверхность предрасположена к воспламенению, ее закрывают защитным экраном.

Также есть определенные требования для индивидуального помещения:

1. Отдельно стоящая котельная имеет выход на улицу.

2. Фундамент не примыкает к основанию дома.

3. Крыша и стены возводятся из негорючих материалов.

4. Объем котельной минимум – 20 м3.

5. Доступ к агрегату и автоматическому управлению.

6. Приточно-вытяжная вентиляция обслуживает четырехкратный поток объема воздуха за час.

7. К прибору подведена канализационная труба для очистки и слива теплоносителя при необходимости.

8. Под газовый котел возводят отдельный фундамент, высота которого не превышает 20 см над уровнем пола.

Устройство котельной

Любое помещение снабжается практически одинаковым комплектом оборудования. В него входят определенная техника и дополнительные элементы:

1. В котле осуществляется нагрев теплоносителя, который подается в батареи по системе трубопровода. Основной задачей одноконтурной модели является обеспечение защиты от холода, но она может подавать горячую воду для пользования, теплых полов и бассейнов. В двухконтурных видах дополнительно добавляется бойлер.

2. При сильном нагреве газового котла жидкость увеличивается в объеме, повышается давление. Чтобы его компенсировать, в частном доме устанавливают расширительный бак. Излишки теплоносителя попадают в него, после охлаждения возвращаются обратно.

3. Распределительный коллектор регулирует температуру жидкости в котле, разгоняет ее по системе и обеспечивает равномерный обогрев всех комнат в доме. Прибор содержит гидравлический разделитель, гребенчатый элемент и циркуляционный насос.

4. Дымоход отводит продукты сгорания. От правильного монтажа трубы зависит безопасная работа мини котельной в загородном доме.

5. Для защиты от перегрева имеется терморегулятор. Теплоноситель отправляется в систему по трубопроводу, запорные краны перекрывают его движение из котла по мере необходимости.

Вентиляция

Для нормального функционирования твердотопливной, дизельной и газовой котельной необходим постоянный приток воздуха, который обеспечивает не только процесс горения, но и удаление дыма и газов. Для котла небольшой мощности обычно хватает естественной вентиляции дома.

Для этого в нижней части двери пробивают отверстие на высоте 30-40 см от пола и вставляют в него пластиковую трубу диаметром 100 мм. Чтобы предохранить канал от мусора и выполнить требования по работе газового котла, надевают мелкую сетку из металла или нержавейки.

Изнутри ставят обратный клапан, вытяжное отверстие закрывают снаружи козырьком, чтобы защитить от осадков.

Естественное вентилирование котельной зависит от погодных условий, ее невозможно регулировать, поэтому часто в доме планируют схему искусственной системы, которую можно сделать своими руками. Такая конструкция подразумевает установку приточного и вытяжного вентиляторов. Это требование, предъявляемое для помещений с газовым котлом. Рекомендуется монтаж приборов в алюминиевых корпусах, способных выдерживать высокие температуры.

Дымоход

В обустройстве этого элемента также существуют определенные нюансы, не менее важные для безопасной работы котельной:

• Дымоход изготавливают из металла, имеется зазор для чистки.
• Высота трубы не заступает за конек крыши более чем на 4 м.
• Установка зонтов не разрешается.
• Дымоход выполнен с тремя изгибами, имеет цилиндрическую форму.
• Отверстие трубы совпадает с выходом котла.
• По всей площади одинаковый диаметр.
• Внутренняя часть дымохода оштукатурена и изолирована, чтобы продукты сгорания не попадали в дом.

Требования для котлов на разном топливе

В зависимости от типа горючего материала для работы оборудования определяются основные условия использования:

1. Электрический котел.

Эта модель считается самой безопасной, поэтому сооружение отдельно стоящего здания в этом случае необязательно. Вполне подойдет мини котельная в цокольном этаже частного дома. Так как теплоноситель нагревается без выделения побочных продуктов, вентиляция не нужна. Но такой вариант зависим от подачи электроэнергии, его нельзя назвать экономичным. Оборудование имеет достаточно высокую стоимость, для дома площадью 100 м2 понадобится модель мощностью 10 кВт.

2. Твердотопливный котел.

Этот тип не относится к взрывоопасному виду. В требования к системе отопления входит схема установки с удобным доступом для загрузки топлива. Расстояние между агрегатом и стеной составляет около 15 см.

В целях обеспечения пожарной безопасности все поверхности обшивают стальными листами с асбестовой подложкой, поэтому целесообразнее расположение автономной котельной в отдельном здании. Перед топкой также укладывают металлический лист. Обязателен монтаж вентиляции, желательно принудительной.

Для котла на угле необходимы осветительные приборы, электропроводка должна размещаться в специальном огнеустойчивом коробе. Площадь такой котельной – минимум 10 м2. На 1 кВт мощности нужно 10 см2 остекления.

3. Дизельное оборудование.

Схема работы такого агрегата заключается в обеспечении своевременной заправкой. При этом баки с топливом находятся вне помещения. В зависимости от качества материала определяется его расход. В среднем понадобится 1 л на 10 кВт мощности. Для такой модели также необходима вентиляция. Правила монтажа дымохода в этой мини котельной не отличаются от стандартной процедуры.

4. Газ.

Такой вариант считается самым распространенным, хоть для него и требуется разрешительная документация. В этом случае владельцу придется согласовывать точку ввода газопровода и производительность системы вентиляции. Элементы можно запускать в работу после проверки и утверждения специальными службами. Для размещения необходимо знать, сколько кв.м. должна быть газовая котельная в доме.

Если оборудование монтируется с небольшой мощностью, до 30 кВт, нужно 15 м3 объема площади, чтобы свести к минимуму риск утечки. Также важна установка дымохода, доступ к его очистке. Котел не должен быть размещен близко к стене, расстояние составляет 15 см. Минимальный коэффициент огнестойкости поверхностей – 0,70 ч. На пол кладут подложку из кафеля ил асбеста, чтобы она выходила за пределы основания.

Стоимость

Индивидуальную котельную под ключ можно подготовить самому, но это лучше делать с электрическим оборудованием. Что касается газового и твердотопливного, стоит обратиться за помощью к специалистам. Цена на их услуги зависит от мощности котла, размеров помещения и дополнительных приборов, что можно увидеть в таблице:

Требования и нормы, предъявляемые к монтажу котельных, должны учитываться, независимо от вида топлива, используемого для обслуживания дома. Схема обустройства отопительных приборов подразумевает обязательное наличие вентиляции, дымохода для всех систем кроме электрической. На стоимость полной установки оборудования влияют размеры площади, мощности и необходимость в дополнительных элементах.

Источник: https://vse-pro-stroyku.sqicolombia.net/kakuju-dver-postavit-v-kotelnuju-chastnogo-doma/

Бойлерная в частном доме: основные требования и нормы обустройства

Комфортное проживание в частном доме невозможно без таких благ цивилизации, как горячая вода и отопление. Но чтобы их получить, нужно приложить немало усилий.

Особенно, если вы планируете сделать свое жилище полностью автономным – в этом случае не обойтись без специальной бойлерной, где будут находиться нагревательные и водонакопительные приборы.

Правильное обустройство этого помещения – залог не только грамотно функционирующих инженерных сетей, но и вашей безопасности, так что далее предлагаем разобраться, какие требования выдвигаются к организации бойлерной: размеры, нормы размещения оборудования, схемы подключения – к вашему вниманию теоретический помощник и фото.

Расположение бойлерной

Для начала разберемся с определениями. Под бойлерной подразумевается техническая комната с целым комплексом специального оборудования, которое предназначено для организации горячего водоснабжения в доме. Параллельно этот же комплекс отвечает и за отопление. Вот почему помещение, с учетом его многофункциональности, целесообразнее именовать котельной, хотя в быту распространены оба названия. Есть три вариации расположения бойлерной.

• Первый – внутри дома: в полуподвале или подвале, или же в отдаленной комнате первого этажа.
• Второй – в специальной пристройке: бойлерную пристраивают вплотную к дому, преимущественно, со стороны санузла.

Для бойлерной нужно выделить отдельное помещение

• Третий – в отдельностоящем здании: отопительную систему обустраивают в отдельном строении, которое соединяется с основным домом с помощью коммуникаций.

Совет. Рекомендуемый вариант расположения бойлерной-котельной – в отдельностоящем здании: благодаря удаленности технического оборудования от жилых комнат домочадцам обеспечивается максимальная безопасность и комфорт.

Оснащение бойлерной

Бесперебойная работа бойлерной-котельной, а соответственно и обеспечение дома горячей водой и отоплением, невозможно без целого набора специальных устройств и элементов коммуникаций. К обязательным составляющим системы относятся:

• Котел – главный теплогенератор. Именно здесь нагревается теплоноситель, который в последующем подается в бойлер и отопительные приборы. Исходя из источника теплоэнергии, котлы делятся на пять типов: электрические, газовые, твердотопливные, жидкотопливные и комбинированные.
• Бойлер – бак-водонагреватель. Внутри емкости расположена трубка, по которой перемещается горячий теплоноситель – он передает тепло воде в бойлере, тем самым нагревая ее до необходимой температуры.
• Распределительный коллектор – насос, гидрораспределитель и гребенка. Этот узел обеспечивает распределение и бесперебойную циркуляцию теплоносителя по всем элементам рабочей системы.
• Гидроаккумулятор – расширительный бак: компенсирует увеличение давления в процессе нагрева рабочего теплоносителя.
• Устройства безопасности – воздухоотводчик, предохранительная арматура, манометр: защищают систему от лишнего воздуха и избыточного давления.

• Автоматика – разного рода электронные приборы, которые предназначены для слаженного управления всеми компонентами системы отопления и водоснабжения.
• Дымоход – отводящая труба: выводит во внешнюю среду продукты сгорания рабочего топлива. В дымоходе нет острой необходимости лишь в том случае, если в бойлерном помещении эксплуатируется электрический котел.
• Набор запорной арматуры, предназначенной для оперативного перекрытия движения теплоносителя в случае аварийных ситуаций.

Основные требования к бойлерной

Все требования, предъявляемые к обустройству бойлерной-котельной, можно разделить на две категории: касающиеся самого помещения и оборудования. Начнем с первых.

Бойлерная должна иметь большую площадь – не меньше 6 кв.м. Минимальный объем помещения – 15 куб.м. Высота потолков должна быть 2,5 м и более. Эти требования обусловлены не только мерами безопасности, но и удобством обслуживания системы отопления и ГВС – важно обеспечить свободный доступ ко всем трубам и приборам.

Стены бойлерной выполняются только из огнестойких материалов – бетона или кирпича. Пол – из бетона. Для финишной облицовки как стен, так и пола рекомендуется использовать рельефную кафельную плитку. Допустимая альтернатива для стен – минеральная штукатурка негорючей группы.

Если бойлерная обустраивается непосредственно в доме или в пристройке к нему, она должна отделяться от соседних жилых помещений отражающими стенами из материала с нулевым пределом распространения огня. Дверь бойлерной-котельной должна быть огнеупорной.

Рекомендуется, чтобы она открывалась наружу.

Важно! К бойлерной необходимо обязательно подвести канализационную трубу – она нужна для беспрепятственного отвода аварийных стоков.

В бойлерной должна быть организована вентиляционная система. Если нет возможности установить специальные вентиляторы, следует позаботиться о естественной вентиляции – сделать в верхней зоне комнаты отверстие 15х20 см.

Требования к оборудованию

Устанавливая оборудование в бойлерной-котельной, следует помнить о следующих правилах:

• В помещении не должно быть больше двух отопительных котлов.
• Минимальное расстояние между крупными приборами (бойлерами и котлами) – 70 см.

Выдерживайте минимальные расстояния при установке приборов

• Ни отопительный котел, ни бойлер ни одной своей стороной не должны вплотную примыкать к поверхности стен – между приборами и стенами обязательно должно быть свободное пространство.
• Если котельная располагается на первом этаже дома, общая мощность оборудования системы не должна быть выше 150-200 кВт, а если в пристройке, в полуподвале или в подвале – 350 кВт. В случае с бойлерными в отдельных зданиях таких жестких норм не предусмотрено.
• Электрическая проводка должна быть закрытой. Оптимальный вариант – спрятать ее в специальные трубы из стали.
• Светильники должны закрываться металлическими сетчатыми корпусами.

Как видите, обустройство бойлерной, или же котельной, в частном доме требует соблюдения множества норм – начиная от габаритов технической комнаты и заканчивая ее оснащением. Нарушение этих требований чревато крупными неприятностями, так что учитывайте все нюансы, если хотите получить по-настоящему эффективную и безопасную систему отопления и водоснабжения своего жилища.

Котельная в частном доме: видео

Источник: https://sandizain.ru/texnika-dlya-vannoj/kotly-bojlery/bojlernaya-v-chastnom-dome.html

Требования и правила для установки газовых котлов в частном доме

В современном частном доме без газового котла не обойтись. Он прост и безопасен в эксплуатации. Да, его установка весьма трудоемка и дорога, но в итоге газовый котел — наиболее экономически выгодное решение для отопления дома и нагрева воды. По сравнению с электрическими нагревательными приборами он может окупиться за одну зиму.

Газовые котлы могут быть одноконтурными и двуконтурными. Одноконтурные предназначены только для отопления, двуконтурные — для отопления и нагрева воды. Также газовые котлы различаются по мощности и по типу установки.

Очень важно правильно определить требуемую мощность оборудования. Минусы недостаточной мощности очевидны. Избыточная мощность, кроме экономической составляющей, еще и опасна. В камере сгорания от частых перепадов температур образуется кислотный конденсат, который может разъедать металлические детали котла.

Мощность котла находится в прямой зависимости от размера помещения. Также нужно сделать поправку на климатические условия, в которых вы живете.

Разделите площадь отапливаемых помещений на 10, и умножьте на коэффициент 1,2 — 1,5 для Московской области, 0,7 — 0,9 для южных областей, 1,5 — 2 для северных регионов — и вы получите требуемую мощность.

Таким образом, для дома площадью 100 квадратных метров, расположенного в Центральном регионе, требуется аппарат мощностью не менее 12-15 киловатт.

Мощность можно регулировать. Маломощные котлы имеют одноступенчатую регулировку мощности. Двухступенчатой регулировкой оборудованы приборы отопления средней производительности. Высокопроизводительные котлы оснащаются модулированным регулированием мощности.

По типу установки различают настенные и напольные котлы. Каждый тип установки имеет свои особенности. Но, какой бы котел мы ни устанавливали, перед его непосредственным монтажом нужно выполнить ряд требований, которые установлены определенными СНиПами.

Для аппаратов, которые устанавливаются на территории РФ, требования определяются СНиПом 41-01-2003 «Отопление, вентиляция и кондиционирование», СНиПом 31-01-2003 «Здания жилые и многоквартирные», СНиПом 42-01-2002 «Газораспределительные системы» и другими правилоустанавливающими документами.

Помещение

1. Для газового оборудования должно быть отведено отдельное помещение (топочная, или котельная). Котельную можно устроить на любом этаже, и даже в подвале или на чердаке. Запрещено устанавливать котел в жилых помещениях, санузлах и ванных комнатах.
2. Площадь котельной должна быть не меньше 4 квадратных метров при мощности котла до 30 кВт. Такая мощность, как правило, покрывает все потребности частного дома.

   При установке котла больше мощности площадь помещения должна быть больше: от 31 до 60 кВт — 13,5 кубических метров, от 61 до 200 кВт — 15 кубических метров. Бывают котлы с замкнутой камерой сгорания, для них метраж не регулируется, но минимальный все равно должен быть соблюден.

3. Высота потолка котельной должна быть не менее 2,5 метра.
4. В котельной должно быть окно, которое открывается. На 10 квадратных метров помещения должно приходится 30 сантиметров окна.
5. Ширина двери в котельную должна быть не менее 80 сантиметров.
6. Между дверным проемом и верхним краем двери должен быть зазор не менее 2,5 сантиметра.
7. Недопустима отделка помещения какими-либо горючими материалами.
8. Недопустимо наличие фальшпотолка или фальшпола.
9. В котельную должен быть обеспечен естественный приток воздуха. На каждый 1 кВт мощности газового котла должно приходиться 8 квадратных сантиметров отверстия для притока воздуха.
10. В помещение, где будет устанавливаться газовый отопительный прибор, должна быть проведена вода.
11. Помещение, где расположен котел, должно быть сухим, так как повышенная влажность препятствует выходу паров газа.
12. Вентиляция монтируется в верхней части помещения.

1. К котлу должен быть свободный доступ с любой стороны.
2. Газовые трубы должны быть только из металла.
3. Газовый счетчик обязателен.
4. Котел должен быть заземлен.

   Заземления не требуют только аппараты, не использующие в своей работе электроэнергию, но такие сейчас почти не выпускаются.

5. Вместе с аппаратом должны устанавливаться газоанализатор (он предупредит о возможной утечке газа) и автоматический клапан (он перекроет подачу газа при утечке).

1. Ход для отведения продуктов горения должен быть отдельным от обычного дымохода.
2. По горизонтали его длина в котельной не должна превышать трех метров.
3. Газоотвод может иметь не более чем 3 колена.
4. Диаметр газоотвода и мощность котла должны соответствовать (при мощности до 30 кВт D=130 мм., при мощности 40 кВт D=140 мм.)
5. Диаметр газоотвод

Требования к двери в котельную частного дома

Дверь в котельную не просто запирает помещение с отопительным оборудованием, но еще и защищает от пожара, который может в нем возникнуть, остальные части здания. Она служит главной преградой на пути огня. Выбирать дверь в котельную частного дома следует согласно требованиям и нормам противопожарной безопасности.

Материалы

Главное требование — дверь для котельной частного дома обязательно должна быть изготовлена из негорючего материала. Никаких деревянных изделий в таком помещении быть не может. Идеальный материал – сталь. Кроме того, металл должен быть покрыт негорючей краской. Пример – металлическая дверь П-5 на усиленных петлях с огнеупорным порошковым напылением.

Допускается использование для покраски и нитроэмали. Порошковое покрытие и нитроэмаль – идеальные покрытия в плане защиты от распространения огня. Они сопротивляются ультрафиолету, не боятся влаги, не позволяют распространяться грибку и ржавчине. Вся фурнитура тоже должна быть из невоспламеняющихся материалов.

Вентиляция дверей в котельную

По нормам безопасности дверь в бойлерную/котельную (особенно с газовым оборудованием!) обязана иметь зазоры, или приточную вентиляцию. Во время сгорания топлива в закрытом помещении выгорает кислород, поэтому в нем должен быть приток воздуха. Для этой цели дверь в котельную снабжается вентиляционной решеткой особой конструкции, которая расположена в нижней ее части.

Ширина проема

По нормам СниП минимальная ширина дверного проема должна равняться 800 мм. Пример — модель ТХ-9 с нижней решеткой. Это необходимо для того, чтобы в случае аварии из помещения котельной можно было вынести носилки с лежащим на них раненым. Они должны свободно проходить в дверной проем, не задевая дверных косяков.

Дверь в это помещение должна открываться достаточно широко, чтобы не создавать толпы и обеспечивать максимальную свободу передвижения в случае пожара. Пример – дверь ТХ-16 с порошковой покраской и вентиляционными решетками. Открывается на 180°.

Требования к остеклению двери в котельную частного дома

Особые требования к двери в котельную частного дома предъявляются и к способу ее остекления. Поскольку работники котельной должны иметь возможность постоянно держать под контролем ситуацию в рабочем помещении, котельная по нормам оснащается небольшим окошком. Но не менее 0,5 м2 – это принципиально для хорошего обзора.

Наше предложение – противопожарная дверь ТХ-10 с обзорным окном. Дополнительные качественные характеристики этой модели – усиленная тепло- и шумоизоляция.

Двустворчатые конструкции

Если в котельную была установлена двустворчатая дверь, обязательно должны открываться оба ее полотна. В связи с этим также важно качественное покрытие полотен, защищающее металл от износа и коррозии.

Открывание

По СП 41-101-95 важным требованием является и способ открывания двери. Она должна открываться наружу (от себя) и обязательно иметь доводчик. Благодаря ему дверь будет закрываться плавно, а не хлопать, разрушая механизм. Это обязательное требование безопасности.

Варианты дверей в топочную или котельную частного дома:

См. также в каталоге: Двери в котельную.
