Основное достоинство аккумуляторного шуруповерта — автономность. Правда, все аккумуляторные батареи спустя некоторое время перестают держать зарядку. Из-за этого пользоваться инструментом становится все труднее, ведь после нескольких закрученных шурупов батарея полностью разряжается. Конечно, можно просто купить новый аккумулятор, но в большинстве случаев стоит он столько, что начинаешь задумываться о приобретении шуруповерта. Лучшим выходом станет переделка одной батареи как правило, в комплекте идет несколько аккумуляторов в блок питания.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Самодельный блок питания для аккумуляторного шуруповёрта
- Блок питания для шуруповерта 18 в своими руками – как продлить жизнь инструменту
- Как своими руками сделать блок питания для шуруповерта 18В?
- Продажа инструментов — блок питания
- Как сделать блоки питания шуруповерта из энергосберегающих лампочек?
- Варианты блоков питания для шуруповерта 18в своими руками
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ШУРУПОВЕРТ ОТ СЕТИ.
Блок питания для шуруповерта своими руками.
Самодельный блок питания для аккумуляторного шуруповёрта
Шуруповерт на аккумуляторной батарее применяется в строительной сфере. Он зарекомендовал себя очень хорошо благодаря его главному преимуществу — мобильности. Износ аккумулятора — основная причина покупки нового устройства, хотя некоторые сдают в мастерскую.
Радиолюбители нашли выход из этой ситуации и предлагают использовать подручные материалы. Аккумулятора хватает на длительное время и к тому же можно приобрести еще один аккумулятор для этой модели, если объем работ велик и сроки поджимают.
Несмотря на то, что АКБ используется в основном литий-ионная очень качественный тип аккумулятора , есть вероятность выхода из строя цепи питания, а также и самого автономного источника. Производится питание и подзарядка шуруповерта от сети В.
На батарею идет напряжение порядка 14в или 20 В все зависит от конкретной модели. Аккумулятор выдает напряжение питания 12 или 18 вольт соответственно. Если изделием часто не пользоваться, то со временем батарея приходит в негодность, хотя литий-ионный аккумулятор защищен от перезаряда и полного разряда, нет смысла надеяться на эту защиту.
Основными решениями вопроса являются:. Очень просто переделать аккумуляторную модель в сетевую шуруповерт от сети вольт. Этот вариант обладает преимуществами, например:. При переделке шуруповерта на сетевой своими руками исчезнет его мобильность.
Это можно исправить, переделав инструмент под аккумуляторную батарею любого типа и на любое питание. Существует несколько вариантов переделывания шуруповерта, и только пользователь решает для себя какой из них выбрать. Основные способы:. Пункты с 1 по 4 практически не требуют особого навыка и подойдут большинству людей. Суть их заключается в использовании уже готовых устройств, ведь практически все готовые БП защищены от короткого замыкания КЗ , различного рода перегрузок и помех, а автомобильный аккумулятор является вообще идеальным источником питания.
Очень простой способ, требующий минимум знаний в области радиоэлектроники. Для изготовления блока питания для шуруповерта 12в своими руками подойдет любое зарядное устройство для ноутбука. Для переделывания необходимо выяснить напряжение питания шуруповерта и подобрать соответствующую зарядку. Необходимо произвести следующие действия:. При покупке зарядного устройства следует обратить внимание на его габариты, а лучше взять шуруповерт с собой, предварительно вытащив батарею и разобрав аккумуляторный отсек.
При монтаже нужно соблюдать правила техники безопасности, чтобы избежать поражения электрическим током и предотвратить выход из строя зарядки для ноутбука.
Еще одним неплохим вариантом является использование блока питания от персонального компьютера и желательно форм-фактора АТ. Основные параметры БП: мощность Этот вариант не подойдет для шуруповерта на 18 В. Основными преимуществами является наличие кнопки включения, защита от КЗ, перегрузок, а также система охлаждения, которой нет в заводской модели шуруповерта.
Если все сделано верно, то он должен работать. Если вращение происходит в обратную сторону, необходимо разобрать аккумуляторный отсек и изменить полярность. При отсутствии питания следует удостовериться в наличии входного и выходного напряжений. Оптимальный способ источника электрической энергии, защищенный от случайных КЗ, напряжение стабилизированное и отсутствуют различные помехи. Существенными недостатками являются его габариты, масса и необходимость зарядки.
Пример использования очень прост. Нужно всего-навсего запитать шуруповерт от клемм аккумулятора, использовав при этом кабель нужной длины, и предварительно выпаять старый аккумулятор.
К автомобильному аккумулятору необходимо приобрести зарядное устройство или сделать самодельное трансформаторное ЗУ. Кроме того, нужно защитить аккумулятор от попадания дождя и мусора. Для этого делается специальный корпус с выводами для зарядника и питанием для шуруповерта.
Необходимо приниматься за изготовление самодельного БП в том случае, если есть знания в области радиотехники. Нужно подготовить детали и инструмент заранее и полностью сосредоточиться на работе, во время которой возможен выход из строя радиоэлемента или поражение электрическим током напряжение питания В.
При изготовлении необходимо подготовить корпус для монтажа радиодеталей, инструмент, кусок гетинакса, провод и радиодетали.
После чего приступить к сборке согласно схеме 1. Трансформатор подойдет практически любой со следующими параметрами: мощность Диодный мост собирается из мощных диодов подобрать по справочнику. После сборки необходимо проверить напряжение питания: если оно выше необходимого значения, то нужно уменьшить напряжение II обмотки уменьшение количества витков. При низком напряжении домотать вторичку проводом такого же сечения. В результате этого увеличения происходит нагрузка на БП, и он начинает греться.
Нагревание происходит из-за недостаточной мощности источника питания.
После готовности БП нужно проверить шуруповерт: запускать его несколько раз и удостовериться в отсутствии нагрева радиоэлементов. При эксплуатации переделанного шуруповерта нужно придерживаться основных требований:. При КЗ происходит плавление металла. В результате этого возможны ожоги и металлизация кожи вкрапление в нее частичек расплавленного металла.
Кроме того, возможен преждевременный выход из строя самого инструмента и БП. При соблюдении мер предосторожности шуруповерт может прослужить очень долго. Таким образом, при выходе аккумулятора шуруповерта на 18 В или 12 В, вовсе необязательно покупать новую батарею или шуруповерт.
Все зависит от сферы применения инструмента: при надобности мобильности инструмента следует заменить аккумулятор или приобрести новый шуруповерт. В случае когда мобильность не играет особой роли, нужно переделать его на питание от сети.
Следуя простым рекомендациям и соблюдая правила техники безопасности, можно не только увеличить вероятность продления срока эксплуатации, но и снизить риск получения травмы.
Самый главный плюс аккумуляторного шуруповёрта — возможность автономного функционирования. Конечно, если пользоваться шуруповёртом достаточно часто, то он выйдет из строя.
Вариант с покупкой новой батареи не актуален, поскольку, исходя из её стоимости, проще будет сразу купить новый шуруповерт. На мой взгляд, оптимальный выход из ситуации — переделать аккумулятор в БП блок питания. Это обеспечивает возможность как сетевого, так и аккумуляторного питания.
Собственно так я и поступил в случае со своим собственным инструментом. При неполадках с этим компонентом существует три рациональных решения проблемы:. Аккумуляторы которые иначе называются аккумуляторными батареями используются для того, чтобы накапливать электроэнергию и обеспечивать автономное функционирование энергопотребляющих устройств. Напряжение каждого отдельного аккумулятора является частью общего, даваемого аккумуляторной батареей рабочего напряжения.
Именно эти элементы, скорее всего, подлежат замене. Для большей точности размер корпуса нужно вымерять изнутри, изъяв предварительно все составляющие компоненты.
Потом, с учётом мощности и ориентируясь на напряжение, высчитал ток потребления конечно, было бы гораздо лучше, будь он тоже уже указан, но его не было.
Когда я покупал себе питающий блок, то кроме потребляемого тока, оценил и уровень ёмкости слетевшего аккумулятора. Чтобы не ошибиться с выбором перед походом в магазин, записал для себя следующие параметры, которые нужно учитывать, когда собираешься подключать блок питания шуруповерта своими руками:. Значение при покупке или сборке шуруповёрта имеют не только технические характеристики, но и надёжность, лёгкость, удобство и незначительные габариты. Немалую важность имеет и падающая нагрузочная характеристика.
Хорошо, если конструкция устройства будет простой, а детали входящие в неё ,будут широко доступны. Под выдвинутые мной требования подходили импульсные блоки питания, поскольку они гораздо компактнее трансформаторных.
Приобрести блок питания можно на блошином рынке или рынке для радиолюбителей. Не забудьте обсудить с продавцом возможный возврат блока, а прежде, чем встраивать его, попробуйте просто подключить к инструменту и вкрутить 3 — 4 шурупа.
Сначала снял корпус БП. Мне повезло, он крепился на саморезы, со склеенным пришлось бы возиться дольше. Если у вас всё-таки склеенный шов, то необходимо простучать его молотком, ещё можно попробовать разобрать его с помощью лезвия ножа, подбивая его молотком, тогда корпус точно поддастся. Потом я взялся за вилку: отпаял шнур с выводами. Выход блока с соблюдением полярности был соединён с клеммами.
В процессе работы нужно, чтобы батарея не находилась под напряжением, поэтому я подсоединил блок питания шуруповерта параллельно относительно питающих выводов, а на разрыве плюсового провода сделал диодный переход с необходимым уровнем мощности. При этом минусовой полюс сориентировал на мотор.
В независимости от качества используемого блока питания ,из-за уровня нагрузки, которую даёт действующий шуруповерт вероятность перегрева весьма высока. После внесения изменений обязательно производится проверочный запуск инструмента, который позволяет удостовериться в том, что шуруповерт не нагревается.
Такая проверка поможет вам самостоятельно разобраться в том, для каких элементов особенно необходимо охлаждение. Возможно, что для решения данной проблемы понадобится сделать несколько отверстий в корпусе. Если работать нужно, а розетки поблизости не оказалось, могу предложить воспользоваться автомобильным аккумулятором. То есть зажимы с шуруповерта можно просто перекинуть на этот аккумулятор. Но такое средство походит только для крайних случаев в качестве экстренной меры.
Обратите внимание: для большинства автомобильных аккумуляторных батарей уровень рабочего напряжения недостаточен, чтобы питать шуруповерт. Тем более, что для таких целей никто не будет применять новые элементы, а у старых данный показатель едва достигает 11 Вольт, при том, что могут потребоваться все 19 Вольт. Как итог: малая эффективность инструмента, слабая сила кручения.
Радиорынок богат таким продуктом. Тем более, что стоит он довольно мало.
Блок питания для шуруповерта 18 в своими руками – как продлить жизнь инструменту
Китайские шуруповёрты отличаются низкой ценой и плохими аккумуляторами, приходящими в негодность после первого года эксплуатации.
Покупка нового аккумулятора не имеет смысла, поэтому встаёт вопрос о питании от сети. Данный блок питания состоит из доступных деталей и полностью помещается в корпусе аккумулятора. В основе лежит плата от энергосберегающей лампы, импульсного трансформатора и выходного дросселя от компьютерного блока питания. У меня были две одинаковые платы от ламп 95 Вт, однако у обоих оказались сгоревшими полевые транзисторы, поэтому пришлось их менять. Схема лампы представлена на рисунке:.
Как переделать блок питания для аккумуляторного шуруповерта 18 В на основе электронного трансформатора своими руками. Сетевой адаптер для .
Как своими руками сделать блок питания для шуруповерта 18В?
Современные электроинструменты популярны тем, что во время работы позволяют не привязываться к электросети, что расширяет возможности их эксплуатации, даже в полевых условиях. Наличие аккумуляторной батереи значительно ограничивает длительность активной работы, поэтому шуруповерты и дрели требуют постоянного доступа к источнику питания.
К сожалению, у современных инструментов чаще китайского производства питающая батарея обладает небольшой надежностью и часто быстро выходит из строя, поэтому народным умельцам приходится обходиться подручными материалами, чтобы не только собрать импульсный блок питания, но и сэкономить на этом средства. Чтобы понять, чем может быть полезна энергосберегающая лампа, рассмотрим ее строение. Конструкция лампы состоит из следующих составных частей:. К колбе лампы подсоединены две спирали электрода , которые под действием тока раскаляются и испускают со своей поверхности электроны. При разрушении колбы, лампу можно просто выбросить, а при поломке электронного балласта — отремонтировать или использовать для своих целей, например, использовать для изготовления ИБП, добавив в схему разделительный трансформатор и выпрямитель. Комплектация электронного балласта энергосберегающей лампы Большинство ЭБ ламп являются высокочастотными преобразователями напряжения, собранными на полупроводниковых триодах транзисторах.
Более дорогие приборы укомплектованы сложной схемой ЭБ, соответственно, более дешевые — упрощенной. На рисунке ниже приведен состав электронного балласта лампы с функциональным описанием каждого элемента.

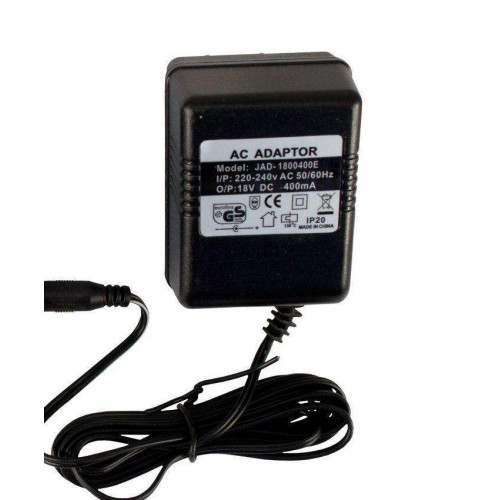

Продажа инструментов — блок питания
Мобильный шуруповерт на аккумуляторной батарее получил широкое распространение в строительстве. Одним из существенных недостатков модели является износ аккумулятора, при износе которого приходится покупать новый шуруповерт или искать аккумулятор. Нестандартное решение предлагают радиолюбители — сделать своими руками блок питания для шуруповерта 18 В. Основным преимуществом аккумуляторного шуруповерта является его мобильность. Применяется в таких инструментах литий-ионный аккумулятор, который защищен от перегрузки и полной разрядки.
Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок.
Как сделать блоки питания шуруповерта из энергосберегающих лампочек?
Может быть использован в качестве блока питания для аккумуляторных отверток, дрелей, пылесосов, краскопультов и пр.
При всех своих достоинствах, аккумуляторные шуруповёрты имеют один общий недостаок. Кроме этого со временем аккумуляторы имеют свойство «высыхать» и приходить в негодность, особенно когда пользуются шуруповертом не регулярно. Дальше — ещё хуже — новый аккумулятор стоит дорого, да и не всегда в продаже можно сразу найти именно то, что надо и наступает тупик И в том и в другом случае выход один, — питать шуруповерт от сети через блок питания.
Варианты блоков питания для шуруповерта 18в своими руками
Мобильный шуруповерт на аккумуляторной батарее получил широкое распространение в строительстве. Одним из существенных недостатков модели является износ аккумулятора, при износе которого приходится покупать новый шуруповерт или искать аккумулятор. Нестандартное решение предлагают радиолюбители — сделать своими руками блок питания для шуруповерта 18 В. Основным преимуществом аккумуляторного шуруповерта является его мобильность. Применяется в таких инструментах литий-ионный аккумулятор, который защищен от перегрузки и полной разрядки.
Кроме того, существует защита и от перезарядки в виде отдельной схемы, встроенной в сам элемент. Основным источником питания первичным является В, выполняется и подзарядка аккумуляторной батареи.
То есть, нужен блок питания на 18 вольт 20 ампер или более, Денис, Вот нашол трансформатор с выводами на 10, 24, 32, 36 вольт.
В моем расположении имелось два экземпляра. У первого черный рабочее напряжение составляет 18 Вольт. Именно его я первоначально хотел запитать от сети, так как удобно лежит в руке и довольно мощный.
В хозяйстве современного человека не редким инструментом является шуруповерт, практически этот инструмент аналог электрической дрели. Достоинством этого вида считается автономное питание от портативного аккумулятора, вделанного в нижней части рукоятки. Батарею надо периодически заряжать от сети через специальное зарядное устройство, при длительной эксплуатации аккумулятор выходит из строя, требуется замена, а стоят они недешево. Поэтому многие пользователи задумываются, как переделать аккумуляторный шуруповерт, чтобы он работал от сети на вольт.
Иногда потребители принимают решение, что необходима переделка шуруповерта в обычную электродрель с питанием от сетевой розетки. Возникает вопрос, как сделать это с меньшими затратами времени и финансов.
Полезные советы.
Отремонтировать батареи с разрушенными элементами невозможно. Стоимость новых источников питания почти равна цене шуруповерта. Найти подходящие элементы не всегда удается, модели часто снимают с производства. Недостаток у переделанного инструмента один: он привязан к розетке. Но для работы в помещении это не столь существенно. Зато достоинств больше. Теперь не придется заботиться о подзарядке аккумулятора, никаких простоев в работе не будет.
Все современные шуруповерты работают от аккумулятора. Чтобы он всегда оставался в заряженном состоянии, требуется блок питания. Зарядные устройства разных производителей могут существенно различаться.
на 12, 14 или 18 вольт, схема, импульсный или трансформаторный
Автор Акум Эксперт На чтение 14 мин Просмотров 41.
1к. Опубликовано Обновлено
Автономный электроинструмент — это, конечно, очень удобно. Но, во-первых, аккумулятора обычно не хватает для проведения всех работ, во-вторых, при выходе батареи из строя приходится покупать новую, цена которой составляет 80 % от цены того же шуруповёрта. В этой статье мы изготовим сетевой блок питания для аккумуляторного шуруповёрта, который выручит в обоих случаях — ведь нередко на месте проведения работ есть розетка.
Содержание
- Общие сведения о питании и мощности шуруповёртов
- Использование светодиодного драйвера
- Переделка электронного трансформатора
- Другие варианты импульсных блоков питания
- Использование универсальных БП
- Самодельный блок питания для шуруповёрта
- Использование БП от компьютера
- Схема трансформаторного блока питания шуруповёрта
Общие сведения о питании и мощности шуруповёртов
Сначала рассмотрим электрическую составляющую аккумуляторного шуруповёрта.
Инструмент представляет собой низковольтный двигатель постоянного тока с редуктором, который получает питание от аккумулятора. Обороты патрона регулируются при помощи планетарной системы редуктора и электронного ШИМ-узла, совмещённого с кнопкой включения. В зависимости от класса и мощности инструмента, он может питаться напряжением 12 В, 14 В или 18 В.
В качестве батареи питания используется набор никель-кадмиевых или литиевых аккумуляторов. Последние дороже, но с лучшими характеристиками при небольших габаритах. Что касается потребляемого от батареи тока, он зависит от мощности применяемого двигателя и может достигать 7–10 А для простых бытовых моделей и 30–40 А — для профессиональных.
Мнение эксперта
Алексей Бартош
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.
Задать вопрос
Ток, потребляемый шуруповёртом, конечно, непостоянный и зависит от нагрузки.
В момент пуска и при затягивании шурупа он максимален, на холостом ходу и лёгком вворачивании может уменьшаться в разы.
Использование светодиодного драйвера
Для 12-вольтового инструмента такой драйвер — самый простой вариант, хотя и не самый дешёвый. Единственное условие — мощность драйвера должна быть на 10–15 % больше мощности инструмента. В противном случае блок питания выйдет в защиту уже при пуске инструмента, а если запустит его, то не позволит развить достаточную мощность для затягивания шурупа.
Если, к примеру, 12-вольтовый шуруповёрт потребляет ток в 10 А, то мощность блока питания должна быть хотя бы 130 Вт. Для 30-амперного инструмента понадобится уже 400-ваттный блок питания. Найти такой прибор, конечно, не проблема, но стоимость его может превышать стоимость самого шуруповёрта.
Драйвер для светодиодной ленты самый простой, но не самый дешёвыйКак переделать шуруповёрт под такой блок питания? Если штатная батарея выходит из строя, то мы её просто разбираем, вынимаем аккумуляторы, а к клеммам подачи напряжения на инструмент припаиваем провода, подключенные к выходным зажимам драйвера, обязательно соблюдая полярность.
Сам драйвер подключаем к сети через входные клеммы — и переделка окончена. Вставляем «батарею» в шуруповёрт — и пользуемся.
Если аккумулятор исправен, то его, конечно, разрушать не надо. Просто разбираем шуруповёрт и подпаиваем колодку питания к питающим клеммам самого инструмента. Колодку, естественно, выводим наружу, провод питания оснащаем ответной частью разъёма. Соединили разъём — работаем от сети. Отключили БП, установили батарею — и у нас автономный инструмент.
Разъём поможет удобно хранить и транспортировать шуруповёрт с сетевым питанием и оперативно отключить БП для штатного режима работы от АКБВажно! 10 А — приличный ток, поэтому сечение проводов должно быть достаточно большим, а их длина как можно меньше (в разумных пределах). В противном случае на питающих проводах будет большое падение напряжения, и шуруповёрт не разовьёт нужную мощность.
Переделка электронного трансформатора
Неплохой и достаточно компактный блок питания можно сделать из так называемого электронного трансформатора (ЭТ), предназначенного для питания низковольтных галогенных ламп.
Но чтобы использовать трансформатор совместно с шуруповёртом, его (блок) необходимо доработать. Взглянем на классическую схему простейшего ЭТ.
Электрическая схема электронного трансформатораЭто простейший импульсный понижающий источник питания, собранный по двухтактной схеме. Выходное напряжение снимается со вторичной обмотки выходного трансформатора. Схема, приведённая на рисунке, конечно, не единственная. Есть приборы проще, есть сложнее. Есть со стабилизацией выходного напряжения, системой плавного пуска и защитой от короткого замыкания. Но то, что нас интересует, является неизменной частью любого электронного трансформатора. Так, в чем трудность?
Проблема заключается в том, что выходное напряжение подобных БП переменное с частотой десятки килогерц, да ещё и промодулированное частотой 50 Гц. Оно годится для питания ламп накаливания, но не подходит для шуруповёрта. Значит, его нужно выпрямить и сгладить.
Для этого используем диод VD1 и два сглаживающих конденсатора — С1 и С2, подключив их по схеме, приведённой ниже.
Лампа Н1 служит нагрузочной, когда шуруповёрт отключён. Она необходима для старта преобразователя — без нагрузки он просто не запустится. Высоковольтный электролитический конденсатор можно взять из БП для компьютера или любого другого устройства, скажем, из телевизора с импульсным блоком питания. Он находится в корпусе электронного трансформатора. Диод и конденсатор помещают в корпус инструмента, а лампу устанавливают так, чтобы она ещё и рабочее место освещала — убила, как говорится, сразу двух зайцев. Такая лампа будет много удобнее штатной подсветки, которая включается только вместе с инструментом. Вслепую целишься в темноте, потом запускаешь шуруповёрт и смотришь, куда попал.
Диод КД2960 представляет собой быстродействующий выпрямительный диод, рассчитанный на ток 20 А и выдерживающий обратное напряжение 1200 В.
Его зарубежный аналог — 20ETS12. Заменить этот диод обычным выпрямительным не получится — у него слишком низкое быстродействие, и на частоте в десятки килогерц он будет больше греться, чем выпрямлять.
Но замена есть. Вполне подходит диод Шоттки, выдерживающий ток 15–20 А и обратное напряжение не ниже 25 В. Найти такие диоды можно в блоках питания ПК. Там они служат для этих же целей. Диод, конечно, нужно поставить на теплоотвод.
Лампочка миниатюрная. Её можно найти в советских новогодних гирляндах или использовать две на 6,3 В, включённые последовательно. Собираем выпрямитель, размещаем его в корпусе инструмента, выводим через проделанное отверстие провода, подпаиваем одну часть разъёма. Вторую подпаиваем к проводам от трансформатора — и доработка закончена. Поскольку напряжение на выходе электронного трансформатора переменное, полярность подключения проводов от ЭТ к выпрямителю можно не соблюдать.
Как указывалось выше, существуют трансформаторы, обеспечивающие плавный пуск галогенных ламп.
Подойдут ли они нам? Вполне. Как только мы подключим ЭТ к сети, он запустится и в течение 1–3 секунд выйдет на рабочий режим — это будет хорошо заметно по плавному разгоранию лампы Н1. После этого инструментом можно пользоваться без проблем.
Мнение эксперта
Алексей Бартош
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.
Задать вопрос
Важно! Выбирая электронный трансформатор без защиты от перегрузки, необходимо обеспечить запас его мощности в 30–40 %. В противном случае блок либо не будет «тянуть» инструмент, либо (что более вероятно) просто сгорит.
Другие варианты импульсных блоков питания
Какие ещё есть варианты питания 12-вольтового шуруповёрта? Первое, что приходит на ум, — . Прелесть решения заключается в том, что, в отличие от предложенных драйверов и электронных трансформаторов, подобные блоки питания могут быть и на 15, и на 19 В. То есть подобрав соответствующий БП, можно питать им инструмент на 14 и 18 В.
К сожалению, такой вариант работать не будет, поскольку блоки питания от ноутбука не смогут обеспечить необходимым током даже самый простой и маломощный шуруповёрт. Максимум, что можно от них получить, — 4–5 А. Десятиамперных БП этого типа просто не существует.
Этот достаточно мощный БП для 19-вольтового ноутбука выдаст ток не более 4,75 АИспользование универсальных БП
Какие у нас ещё есть варианты? Можно использовать для питания шуруповёрта так называемые универсальные блоки питания. На фото, приведённом ниже, БП выдает сразу несколько напряжений и подходит для питания как 12-вольтового, так и 18-вольтового инструмента мощностью до 120 Ватт.
Мощный универсальный импульсный блок питания
Но тут опять всё упирается в цену. Стоимость такого БП окажется выше цены на сам инструмент, а вдобавок мы получаем за эти деньги кучу переходников, которые будут валяться без дела.
Самодельный блок питания для шуруповёрта
Если мы имеем знания по электронике, то сможем собрать импульсный блок питания для шуруповёрта своими руками — соответствующих схем много.
В качестве примера рассмотрим относительно простую конструкцию.
Как она работает? Сетевое напряжение выпрямляется диодным мостом, собранным на диодах VD1–VD4, сглаживается конденсатором С1 и поступает на мощный двухтактный автогенератор, собранный на полевых транзисторах VT2, VT3 и трансформаторе Т1, обеспечивающим вместе с обмоткой 2 трансформатора Т2 автогенератору положительную обратную связь.
Цепь, собранная на транзисторе VT1, обеспечивает начальный запуск генератора и после этого в процессе не участвует — её блокирует диод VD8. Нагрузкой автогенератора служит понижающий трансформатор Т2. Пониженное напряжение с его обмотки 3 выпрямляется мостом VD7, сглаживается конденсатором С5 и подаётся на инструмент. Ёмкость конденсатора выбрана достаточно большая для обеспечения высокого пускового тока шуруповёрта.
Т1 намотан на ферритовом кольце типоразмера 12х8х3. Все обмотки одинаковы и имеют по 20 витков провода ПЭВ 0.
33. Т2 намотан на кольце 40х25х11. Обмотка 1 имеет 100 витков провода ПЭВ 0.54. Обмотка 2 — 9 витков провода ПЭВ 0.33, обмотка 3 — 13 витков провода ПЭВ 0.96. Феррит бывает марки 1000НМ, 2000НМ или 3000НМ. Диодный мост VD4 можно собрать на четырёх быстродействующих диодах, выдерживающих ток 10 А. Транзисторы VT2 и VT3 необходимо установить на радиаторы.
Полезно! Предлагаемый блок питания рассчитан на выходное напряжение 18 В. Если необходимо получить другое напряжение, достаточно изменить количество витков обмотки 3 трансформатора Т2.
Использование БП от компьютера
Ну и закончим разговор об импульсных блоках питания для работы с шуруповёртом 12 В. Да, он будет великоват, но зато купить такой блок, конечно, БУ можно недорого, а переделка очень проста. Правда, питать он сможет только 12-вольтовый инструмент. При желании, конечно, можно переделать БП компьютера и на 18 В, но переделка достаточно сложна и потребует глубоких знаний в электронике.
Перед покупкой БП смотрим, выдаст ли он необходимый нам ток по шине 12 В. (Все выдаваемые им токи указаны прямо на корпусе).
Как видим на фото, выдаст и даже с запасом — если соединить шины параллельно, можно получить ток в 24 А. Можно было бы взять устройство и слабее, но что есть, то есть. Вскрываем прибор, вынимаем плату и выпаиваем все , оставив лишь зелёный (включение БП), два чёрных, два жёлтых (шина 1+12 В) и красный (+5 В).
Такой пучок проводов нам просто не нужен, лишние выпаиваемБлок питания с выпаянными лишними проводамиПолезно! Если мы хотим увеличить мощность, соединив 12-вольтовые шины параллельно, то оставляем и два жёлто-чёрных провода — шина 2 + 12 В.
Соединяем чёрный с чёрным, жёлтый с жёлтым. По два мы оставили для увеличения общего их сечения и меньшего падения напряжения. Теперь зелёный впаиваем на место любого из выпаянных чёрных. Этим мы дадим команду на безусловное включение блока питания при подаче на него сетевого напряжения.
Остался красный. Зачем он нужен? Дело в том, что некоторые БП контролируют наличие нагрузки на шине +5 В. Без нагрузки они просто сразу выходят в защиту. Итак, подключаем наш доработанный источник к сети и измеряем напряжение между чёрными и жёлтыми проводами. Есть 12 В?
Подключаем к этим же проводам автомобильную лампочку. Напряжение пропало? Блоку питания нужна базовая нагрузка. Между чёрными и красным проводами подключаем небольшую нагрузку — ту же 12-вольтовую лампочку от автомобильных габаритов. Если БП не отключается, то нагрузка не нужна, и красный провод можно выпаять. Осталось собрать БП, а к чёрным и жёлтым проводам припаять колодку — к ней будет подключаться инструмент. Чёрный провод будет минусом, жёлтый — плюсом питания.
Мнение эксперта
Алексей Бартош
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.
Задать вопрос
Важно! Разъём для подключения инструмента необходимо использовать с ключом, исключающим неправильное подключение и переполюсовку.
В противном случае мы просто выведем шуруповёрт из строя, подав на электронный регулятор скорости вращения напряжение обратной полярности.
Вот и всё, подключаем шуруповёрт к БП, включаем шнур питания источника в сеть, щёлкаем выключателем (если он есть) и работаем.
Если такого выключателя нет, то блок питания запустится сразу после подключения к розеткеСхема трансформаторного блока питания шуруповёрта

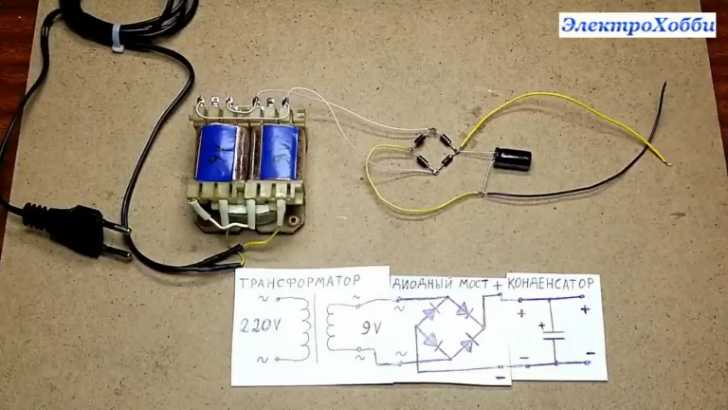

Напоследок сделаем своими руками трансформаторный блок питания для шуруповёрта 12, 14 или 18 В. Такой источник, конечно, будет достаточно громоздким, но прелесть конструкции заключается в её простоте. С повторением схемы справится и начинающий радиотехник, имеющий лишь общие знания по электротехнике.
Для этого самодельного блока питания понадобится трансформатор, способный выдать необходимый нам ток при напряжении 12–13 В (для 12-вольтового инструмента), 14–16 В (для 14-вольтового) или 18–20 В для 18-вольтового инструмента.
Ещё придётся найти 4 мощных выпрямительных диода и несколько электролитических конденсаторов.
Если у нас шуруповёрт на 12 вольт, потребляющий ток до 10 А (большинство бытовых), то можно взять унифицированный анодно-накальный трансформатор ТАН-138-127/220-50 (ТАН-138 220-50), имеющий 2 обмотки по 6,3 В при токе 10 А. Весит он, правда, более 6 кг.
Обмотка | Напряжение, В | Номинальный ток, А |
1–2, 4–5 | 110 | 3,9/2,3 |
2–3, 5–6 | 7 | 3,9/2,3 |
7–8 | 355 | 0,285 |
16–17 | 355 | 0,285 |
9–10 | 200 | 0,25 |
18–19 | 200 | 0,25 |
11–12 | 25 | 0,285 |
20–21 | 25 | 0,285 |
13–14 (15) | 5 (6,3) | 10 |
22–23 (24) | 5 (6,3) | 10 |
Ещё один вариант — накальный трансформатор ТН-61-127/220-50 (ТН-61 220-50).
Он сможет обеспечить ток 8 А при напряжении 12,6 В (две обмотки) или 18,9 В (3 обмотки). Весит он хоть и поменьше, но тоже немало — 3 кг.
Обмотка | Напряжение, В | Номинальный ток, А |
1–1а, 4–4а | 3,2 | 1,66/0,95 |
1–1б, 4–4б | 6,3 | 1,66/0,95 |
1–2, 4–5 | 110 | 1,66/0.95 |
1–3, 4–6 | 127 | 1,66/0,95 |
4–8 | 6,3 | 6,1 |
9–10 | 6,3 | 8 |
11–12 (13) | 5 (6,3) | 8 |
14–15 (16) | 5 (6,3) | 8 |
Если мы обладаем соответствующими знаниями и навыками, то для изготовления БП можно использовать любой разборный сетевой трансформатор мощностью 200–250 Вт.
Разбираем, сматываем все вторичные обмотки, оставив лишь сетевую, и вместо них наматываем одну вторичную на нужные напряжение и ток.
Если в нашем распоряжении есть трансформатор с тороидальным сердечником, то лучше предпочесть его. Перематывать сложнее, но, во-первых, его не нужно разбирать, значит, не будет проблем с гудением после сборки. Во-вторых, габариты такого трансформатора при той же мощности намного меньше.
При желании в магазине можно найти и готовый трансформатор на нужные напряжение и токКакие нужны диоды? Подойдут любые выпрямительные, выдерживающие ток 10–20 А и обратное напряжение не ниже 30–40 В. Конденсаторы электролитические на напряжение не ниже 25 В (для 12-вольтового блока питания) и один бумажный неполярный с ёмкостью 1 мкФ на рабочее напряжение не ниже 400 В. Впрочем, без последнего можно обойтись. А теперь взглянем на схему.
Схема трансформаторного блока питания для шуруповёртаСетевое напряжение поступает на трансформатор Tr1, понижается до необходимой величины, выпрямляется диодным мостом VD1–VD4 и по проводам подаётся на инструмент, в рукоять или отсек, из которого удалены неисправные аккумуляторы, установлены конденсаторы С3–С5.
Они являются накопителями энергии и обеспечивают высокий пусковой ток во время включения шуруповёрта.
Конденсатор С1, включённый параллельно сетевой обмотке трансформатора, уменьшает реактивную составляющую индуктивной нагрузки (трансформатора) и несколько увеличивает КПД устройства. Как указывалось выше, без него можно обойтись. Собирая прибор, не забываем установить диоды на радиаторы, электрически не соединённые друг с другом. Если радиатор общий (к примеру, металлический корпус или шасси блока питания), то диоды на него устанавливаем через слюдяные изолирующие прокладки.
Важно! Соединяя блок питания и шуруповёрт, следует строго соблюдать полярность. В противном случае конденсаторы С3–С4 просто взорвутся, а электронный регулятор оборотов инструмента выйдет из строя. Здесь удобно использовать разъёмы с ключами, не допускающими неправильное соединение вилки с розеткой.
Вот мы и выяснили, как запитать аккумуляторный шуруповёрт от сети. Теперь сможем подобрать подходящий для этих целей блок питания или изготовить его самостоятельно.
Сейчас читают:
Электрическая отвертка для малого винта (без трансформатора)_Рычажный пуск | HIOS
- MISUMI Главная>
- Инструменты и аксессуары>
- Электроинструменты>
- Дрели (электрические)>
- Электрическая отвертка для малого винта (бестрансформаторный тип)_запуск рычагом
Щелкните это изображение, чтобы увеличить его.
Наведите указатель мыши на изображение для увеличения
- Предыдущая страница
- Следующая страница
• Тип аккумулятора: x
• Содержимое комплекта: только корпус
• Потребляемая мощность (Вт): 75
• Длина шнура: 3 м
• Блок питания (В): AC100
| Номер модели | VZ-1510 | VZ-1820 | VZ-30132 | VZ-3007 | |
|---|---|---|---|---|---|
| Power Consumption | 26W | About 40W | |||
| Input power supply | AC100V±5% | ||||
| Output torque range | N-m | 0. 15～1.5 | 0.4～1.8 | 0.9～3 | 0.9～3 |
| No-load rotational speed (r.p.m）±10% | 1,000 | 2,000 | 1,200 | 700 | |
| Tightening screw (mm) | Small screw | 2.0～4.0 | 2.6～4.0 | 3.0～5.0 | 3.0～5.0 |
| Поступивший винт | 2,0 ～ 3,0 | 2,6 ～ 3,0 | 3,0 ～ 4,0 | 3,0 ～ 4,0 | |
| DIDERSIONS (MM) | 7066 23 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 33 23 33 33 23 23 23.0069 | Grip diameterφ 37.8 (diameter 37.8mm), total length 276 | |||
| Weight (g) | 497 | 660 | |||
| Shank | Hios shank | h5 | H5 and 5HEX (dual-use) | ||
| Hex Shank | 5HEX or 1/4HEX | 1/4HEX | |||
| AC Driver Code Length | Standard | 3m code | |||
| VZ-OPC | 3m code | ||||
| Suction | 3m cord with 3. 5m tube | ||||
| Part Number |
|---|
| VZ -1510 |
| VZ-1820 |
| VZ-3007 |
| VZ-3012 |
| Part Number | Volume Discount | Дней до отгрузки | Скорость вращения без нагрузки (мин. -1 ) | Совместимый винт Малый винт (мм) | Совместимый винт Самонарезающий винт (мм) | Общая длина 6 5 Выход (мм) Диапазон крутящего момента (Н·м) | Емкость (Ач) | Код Trusco | |
|---|---|---|---|---|---|---|---|---|---|
4 Days | 1000 | 2.0–4.0 | 2.0~3. 0 | 236 | 0.15～1.5 | 497 | 290-1722 | ||
4 дня | 2000 | 2.6～4.0 | 2.6~3.0 | 276 | 0.40～1.8 | 660 | 290-1749 | ||
4 Days | 700 | 3.0~5.0 | 3.0–4.0 | 276 | 0.90～3.0 | 660 | 290-1757 | ||
4 дня | 1200 | 3.0~5.0 | 3.0–4.0 | 276 | 0.90～3.0 | 660 | 290-1781 |
Loading…
Basic Information
| Перезаряжаемый тип | × | Содержимое набора | Только основной блок | Длина шнура | 3м | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Потребляемая мощность (Вт) | 75 | Блок питания (В) | АС100 | Функция | Вход может быть напрямую подключен к 100 В переменного тока. Регулировка крутящего момента бесступенчатая. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Аксессуар | Вилка-переходник с плоской угольной щеткой | 2P | Спецификация | Тип рычажного пуска | 9||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Номер модели | VZ-1510 | VZ-1820 | VZ-3012 | VZ-3007 | ||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Power Consumption | 26W | About 40W | ||||||||||||||||||||||||||||||||||||
| Входной источник питания | AC100V ± 5% | |||||||||||||||||||||||||||||||||||||
| 0. |  9～3 | |||||||||||||||||||||||||||||||||||||
| No-load rotational speed (r.p.m）±10% | 1,000 | 2,000 | 1,200 | 700 | ||||||||||||||||||||||||||||||||||
| Tightening screw (mm) | Small screw | 2,0 ～ 4,0 | 2,6 ～ 4,0 | 3,0 ～ 5,0 | 3,0 ～ 5,0 | |||||||||||||||||||||||||||||||||
.| Размеры (мм) | Диаметр сцепления φ 33 (диаметр 33 мм), общая длина 236 | Диаметр сцепления 37,8 (диаметр 37,8 мм), общая длина 276 | 9.8 мм), общая длина 276 | 660 | Shank | Hios shank | h5 | H5 and | 5HEX (dual-use) Hex Shank | | 5HEX or 1/4HEX 1/4HEX | AC Driver Code Length | Standard | 3m code | VZ-OPC | 3m code | Suction | 3m cord with 3. |  5m tube | |||||||||||||||||||
| Part Number |
|---|
| VZ-1510 |
| VZ-1820 |
| VZ-3007 |
| VZ-3012 |
| Part Number | Volume Discount | Days to Ship | No-load rotation speed (min -1 ) | Compatible Screw Small Screw (mm) | Compatible Screw Tapping Screw (мм) | Общая длина (мм) | Диапазон крутящего момента на выходе (Н·м) | Емкость (Ач) | Код Trusco |
|---|---|---|---|---|---|---|---|---|---|
4 Days | 1000 | 2. 0–4.0 | 2.0~3.0 | 236 | 0.15～1.5 | 497 | 290-1722 | ||
4 дня | 2000 | 2.6～4.0 | 2.6~3.0 | 276 | 0.40～1.8 | 660 | 290-1749 | ||
4 Days | 700 | 3.0~5.0 | 3.0–4.0 | 276 | 0.90～3.0 | 660 | 290-1757 | ||
4 дня | 1200 | 3.0~5.0 | 3.0–4.0 | 276 | 0.90～3.0 | 660 | 290-1781 |
Loading…
Basic Information
| Перезаряжаемый тип | × | Содержимое набора | Только основной блок | Длина шнура | 3м |
|---|---|---|---|---|---|
| Потребляемая мощность (Вт) | 75 | Блок питания (В) | АС100 | Функция | Вход может быть напрямую подключен к 100 В переменного тока. |
