Как сделать круглые тиски своими руками: инструкция

Круглые тиски незаменимая вещь в арсенале каждого мужчины. Никогда не предугадаешь момент, когда они могут понадобиться. Не обязательно располагать их в гараже, для этого также подойдет табуретка или столик.

Содержание

• Область применения тисков
• Приступим к работе. Первый этап
• Второй этап
• Третий этап
• Четвертый этап
• Пятый этап

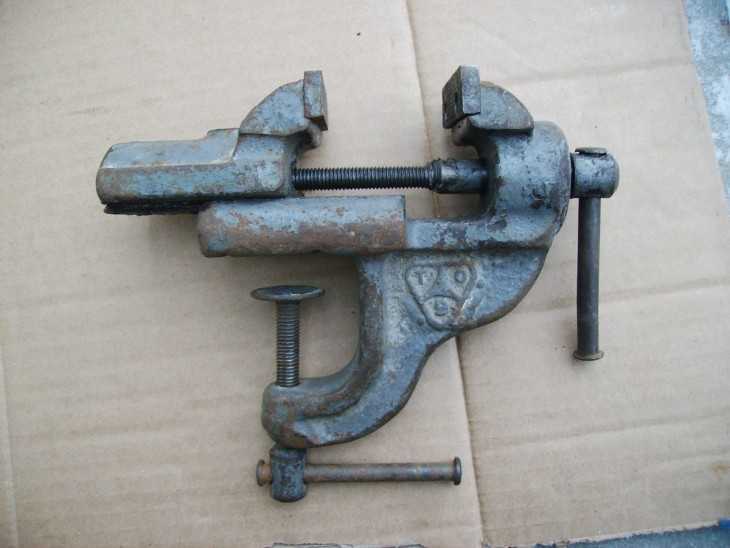

Область применения тисков

Как правило, тиски используют для надежной фиксации детали или конструкции при их заточке или ремонте. Тиски крепко удерживают их в конкретном положении для удобства вашей работы. Они бывают разных параметров, это зависит от того, какого размера объект ими нужно зафиксировать.

Несмотря на простую конструкцию изделия, тиски довольно востребованный продукт во всем мире. Их могут использовать и на огромном заводе, и в маленьком гараже, и даже дома.

Сегодня этот незаменимый инструмент мы сделаем своими руками. Первым делом нам могут понадобиться следующие инструменты:

1. Скоростной электродвигатель, станок ЧПУ на выбор.
2. Гаечный ключ — трещотка.
3. Рыболовецкие сети.
4. Строительный степлер и инструмент, чтобы удалять скобы.
5. Конструкция, чтобы снять изоляцию с проволоки.
6. Сварочный аппарат.
7. Болгарка.
8. Слесарные тиски.
9. Обрезок металлической трубы.
10. Металлические платины.
11. Шлифовальный диск УШМ.

Приступим к работе. Первый этап

В качестве основания для тисков мы будем использовать кусок большой металлической трубы. Необходимо будет разрезать ее вдоль на две половинки. К каждой половинке вдоль разреза нужно присоединить крепежные элементы, в данном случае петли. Они могут быть покупные, либо сделанные своими руками. Вы сами выбираете, что удобнее для вас. Если делать самодельные петли, то нам понадобится трубка маленького диаметра, ее нужно будет разрезать на 5 частей. Далее надеваем их на трубу в диаметре меньшую, чем сами обрезки, так, чтобы они могли свободно вращаться. Основу для будущих тисков и нашу заготовку мы надежно закрепляем тисками. Между дисками основы должна оставаться щель примерно в 2 миллиметра, крепко сдвигать их между собой не надо.

С помощью сварки прикрепляем маленькие обрезки друг к другу в шахматном порядке. Так один цилиндр сварен с одной стороны, другой сварен с другой стороны.

Сделано это для свободного раскрытия детали. Укрепляем все это еще одним слоем сварочного шва и зачищаем болгаркой.

Второй этап

Приступим к нажимным планкам, они позволяют закреплять деталь более плотно. Нам понадобятся две пластины из металла примерно 10 миллиметров в толщину, сделали их и отложили в сторону. Далее берем пластину из металла 4 миллиметра в толщину это заготовки для петель. С одной стороны планки необходимо положить одну проволоку, с другой стороны две и с помощью тисков сжимаем заготовку до волнообразного состояния.

Это одна часть петли. К подвижной части губок привариваем маленькие шпильки (6 миллиметров) по бокам изделия. Конструкцию петли разрезаем на 2 части, ориентируясь на размеры зажимной планки. Делаем насечки на планках в виде креста. Привариваем их к подвижной части губок. Шлифуем изделие и повторяем все то же самое со второй частью конструкции.

Третий этап

Делаем плиту, которая будет опорой для тисков. Нам нужна металлическая пластина, подгоняем ее под наши размеры. Для удобства на пластине отмечаем размеры выемки. Сверлим несколько отверстий в заготовке. Теперь нужно просверлить выемку в пластине, ширина ее должна быть чуть больше нашей детали.

Такие выемки необходимо сделать и на остальных двух деталях. Это будущие конструкции подвижной части губки. Можно приступить к сборке конструкции. В выемку большой пластины вставляем проушину, нижняя часть вставляется в выемку меньшей детали. Третья заготовка надевается на конструкцию сверху. Крепление должно легко двигаться по опорной плите.

Четвертый этап

Приступаем к боковым стенкам. Вырезаем металлическую пластину, подгоняем ее под размеры боковых стенок. В стене, которая будет установлена перед подвижной частью сверлим отверстие строго посередине — это отверстие под ходовой винт. Вставляем винт в отверстие и накручиваем на него гайку до упора. Свариваем винт и стенку между собой. К заготовке крепим противоположную стенку. Швы тщательно шлифуем.

Пятый этап

С помощью болта к проушине прикрепляем два уха, которые в свою очередь свариваются к губкам конструкции. Изготавливаем 2 больших уха, которые будут приварены к опорной части и два меленьких уха, которые привариваются ко второй части подвижной губки. Соединяем детали гайкой и болтом. По всем соединениям проходимся сваркой. Швы шлифуем. Свариваем нижнюю часть салазок и гайку.

Ходовой винт привариваем к гайке. Для вращения винта устанавливаем рукоятку. Все, конструкция полностью готова. Покрываем изделие специальной краской с защитой от коррозии, чтобы изделие прослужило нам долгую службу.

Эти тиски очень функциональные и необычные. А необычны они тем, что в наших тисках зажимные планки сделаны подвижными. В отличие от обычных тисков, где данная часть конструкции жестко прикреплена к губкам. Как оказалось, сделать тиски своими руками совсем не сложно. Было бы желание и немного навыков по работе с металлом. Глаза боятся, а руки делают.

Тиски для столярного верстака своими руками: чертеж + фото

Сделав эти тиски для своего столярного верстака, вы сможете закреплять деревянные заготовки толщиной не менее 150 мм. Простота конструкции позволяет повторить проект своими руками, обладая минимальными навыками сварных и плотницких работ.

Внешний вид столярных тисков без деревянных губок.

Инструменты и материалы

Для обработки стальных элементов столярных тисков понадобится:

1. Болгарка.
2. Насадка в виде щетки.
3. Диск по металлу.
4. Сварочный инвертор.
5. Электроды.
6. Дрель и сверла.

Для изготовления деревянных частей нужна электропила, рубанок и шлифмашина.

Подберите две стальные трубы круглого или квадратного сечения так, чтобы одна труба плотно входила в другую. В качестве ходового винта используйте резьбовую шпильку диаметром 12–18 мм. Подготовьте уголки для стяжек, стенки которых должны быть в 2 раза шире высверливаемого под винт отверстия.

Тиски для столярного верстака – чертеж.

Красными точками отмечены места смазки.

Поясняющая чертеж таблица значимых деталей и размеры металлической части столярных тисков

№	Деталь	Пояснение
1	неподвижная направляющая	труба 25х25х2 мм
2	вспомогательное отверстие
3	стяжка-опора	уголок 24х24 мм
4	гайка ходового винта
5	крепежное отверстие
6	ходовой винт	длиной 300 мм
7	подвижная направляющая	труба 20х20х2 мм
8	упорная шайба
9	стойка	уголок 24х24 мм
10	стяжка	уголок 32х32 мм
11	вороток	труба или стержень
12	крепежные отверстия губки
13	подвижная втулка
14	втулка воротка
15	неподвижная втулка

Делаем столярные тиски для верстака своими руками

Нарежьте детали болгаркой и сделайте пазы на концах уголков под размер квадратной профильной трубы. Подберите подходящие шайбы и втулки для зажимного узла, внутренний диаметр которых должен соответствовать калибру резьбовой шпильки.

 Зафиксируйте стяжки струбцинами и приварите их к одной профильной трубе.

 Установите вторую направляющую строго параллельно первой и сварите детали.

 Внимание: даже если вы непрофессиональный сварщик, придется постараться и выполнить сварные швы, обеспечивающие достаточную жесткость конструкции.

 Обработайте верхнюю плоскость шлифовальным диском, удаляя все выступы.

 Вставьте подвижные направляющие, выровняйте их концы и прижмите к ним уголок-стяжку. Закрепите детали сваркой.

 Установите вертикальные уголки и приварите их.

 Высверлите отверстия для винта посередине уголков. При разметке их месторасположение учитывайте, что в стяжку подвижной части стержень должен лечь так, чтобы могла вращаться упорная шайба.

 Закрепите ходовую гайку сваркой. Соберите зажимной узел: сначала приварите к шпильке втулки воротка.

 Теперь установите подвижную втулку и приварите упорную шайбу. Чтобы выдержать зазор, вставьте под уголок полоску тонкой жести.

 Займитесь воротком. Если вы используйте для него полудюймовую трубу, то гайки на концах можно приварить или закрепить на резьбе с последующим закерниванием.

 Сделайте крепежные отверстия и зачистите поверхности от окалины и ржавчины.

 Покройте столярные тиски грунтовкой и краской.

 Приступайте к изготовлению деревянных элементов столярных тисков.

Чертеж деревянных частей столярных тисков: 1 – малая неподвижная губка; 2 – большая подвижная губка; 3 – опорный брусок.

 Подготовьте из твердого дерева строганные планки толщиной 22 мм: сделайте припуск по длине 15–20 мм, по ширине 3–4 мм, а для заготовок подвижной губки вместо 80 мм возьмите 85 мм. Опорный брусок отпилите сразу по размерам из сосны.

 Склейте две заготовки.

 После высыхания клея обрежьте детали до длины в 320 мм.

 Острогайте неподвижную губку до чистовых размеров и отшлифуйте её переднюю сторону. Закрепите деревянные детали на уголках шурупами сквозь вспомогательные отверстия.

 Разместите тиски на верстаке, выравнивая неподвижную губку по торцу столешницы. Закрепите струбцинами и отметьте точки сверления.

 Убрав ДВП с крышки верстака, просверлите отверстия под крепежные болты.

 Сделайте в столешнице углубления под шляпки перовым сверлом.

 Закрепите тиски болтами диаметром не менее 10 мм.

 Острогайте подвижную губку по толщине и вырежьте паз под сварной шов.

 Положите губку в тиски и отметьте её точную высоту.

 Снимите рубанком лишнюю древесину и установите деталь на место.

 Нанесите отделочный состав на деревянные элементы, смажьте трущиеся детали зажимного узла и ходовую гайку.

 Рассмотренная конструкция столярных тисков одновременно проста и надежна. Сделайте это зажимное устройство для своей домашней мастерской.

Орегон: Сделай сам (Часть 5)

Орегон: Сделай сам (Часть 5) — Видео VICE: документальные фильмы, фильмы, новостные видео

Путеводитель MUNCHIES по… / Интернет

Орегон: сделай сам (часть 5)

В заключительном выпуске Путеводителя MUNCHIES по Орегону Габи ищет людей, которые воплощают новаторский дух штата Орегон, стремясь заполнить свои животы. От лучших льежских вафель к западу от Бельгии до желтоногих грибов и орегонских белых трюфелей, выкопанных прямо из земли, она узнает, что эти…

• Travel
• Munchies
• Food
• Documentary
• usa
• white truffles
• Foraging
• MUNCHIES Guide to Oregon
• Oregon
• Homegrown Public House
• Off the Waffle
• truffles
• yellowfoot mushrooms
• Льежские вафли
• Десерт
• Frühstück
• Kultur
• Reisen
• Pilze
• Waffeln
• Trüffel
• Pfifferlinge
• Weißer Trüffel

Еще от MUNCHIES Путеводитель по. .. →Еще от munchies →

VICE Sports

VICE Sports посвящен игре за пределами игры, где безудержная страсть настоящего фаната сияет сквозь игру , лучше или хуже.

Короткометражки VICE News

Короткие видеоролики VICE News.

Мой дневник долгов

Широкое собрание людей, у которых огромные долги за их интересы и цели.

САМЫЙ ДОРОГОЙ

2 Chainz раскрывает все экстравагантные способы, которыми 1% наслаждается, продувая свой груз.

Rites of Passage

Исследование суровых ритуалов, в которые вовлечены люди по всему миру.

i-D встречает

i-D встречает

Noisey Raps

Прямо сейчас мы играем с одними из лучших рэперов в игре.

Выходной день

Шесть дней в неделю спортсмены играют, тренируются или тренируются. Узнайте, как весело и причудливо наши любимые спортсмены используют свое ограниченное свободное время.

Моя жизнь в Интернете

Профили интернет-пользователей.

Гид VICE по сексу

Документальные фильмы обо всем, что связано с сексом.

VICE Sports

VICE Sports посвящен игре за пределами игры, где сияет необузданная страсть настоящего фаната, к лучшему или к худшему.

Короткометражки VICE News

Короткие видеоролики VICE News.

Мой дневник долгов

Широкое собрание людей, у которых огромные долги за их интересы и цели.

САМЫЙ ДОРОГОЙ

2 Chainz раскрывает все экстравагантные способы, с помощью которых 1% получает удовольствие.

Rites of Passage

Исследование суровых ритуалов, в которые вовлечены люди по всему миру.

i-D встречает

i-D встречает

Noisey Raps

Прямо сейчас мы играем с одними из лучших рэперов в игре.

Выходной день

Шесть дней в неделю спортсмены играют, тренируются или тренируются. Узнайте, как весело и причудливо наши любимые спортсмены используют свое ограниченное свободное время.

Моя жизнь в Интернете

Профили интернет-пользователей.

Гид VICE по сексу

Документальные фильмы обо всем, что связано с сексом.

VICE Sports

VICE Sports посвящен игре за пределами игры, где сияет необузданная страсть настоящего фаната, к лучшему или к худшему.

Короткометражки VICE News

Короткие видеоролики VICE News.

Мой дневник долгов

Широкое собрание людей, у которых огромные долги за их интересы и цели.

САМЫЙ ДОРОГОЙ

2 Chainz раскрывает все экстравагантные способы, с помощью которых 1% получает удовольствие.



Тиски «сделай сам» менее чем за 25 долларов США

По мере того, как я продолжал заниматься деревообработкой, быстро выяснилось, что в моей мастерской, также известной как подвал, не хватает двух очень полезных и очень важных принадлежностей: правильного верстака и столярных тисков.

Однако в этой статье я не буду говорить об отсутствии верстака — это гораздо более масштабная задача. Вместо этого давайте взглянем на простые двухвинтовые тиски, которые можно сделать своими руками за выходные.

Вам потребуются следующие материалы:

• 2 болта с шестигранной головкой 3/4 дюйма, длиной 8 дюймов
• 2 шайбы
• 2 гайки 3/4 дюйма
• Пробковый лист с клейкой основой
• Твердая древесина 5/4 шириной не менее 5 дюймов и длиной 4 фута
• эпоксидная смола
• Деревянный дюбель диаметром 1 1/4 дюйма, длиной не менее 24 дюймов
• Тройник из ПВХ 2x 1,5 дюйма

Вдохновением для создания тисков послужило это видео от One Minute Workshop, но я внес несколько изменений: пробка вместо кожи для окантовки губок, штифты для ручек и, самое главное, я изменил направление болты, чтобы никто в магазине не зацепился за них и не зацепился за них.

ПОДГОТОВКА ЗАПАСА

Вам понадобятся мощные губки на тисках, чтобы они не прогибались. Начните с заготовки 5/4 и обстрогайте ее до толщины 1 дюйм. Вам нужно, чтобы верхний край был прямоугольным по отношению к челюстям. Если у вас есть фуганок, сначала соедините ширину заготовки, затем соедините края. Эти два ребра теперь являются вашими эталонными гранями. Не забудьте добавить метки-свидетели, чтобы отслеживать их. Когда это будет сделано, пора подрезать челюсти; мои имеют длину 16 дюймов и высоту 4-1 / 2 дюйма, а их размер соответствует моей скамье. О какой скамейке вы говорите? Я использую часть своей торцовочной пилы в качестве верстака… пока что тиски установлены таким образом, что верхняя часть губок находится на одном уровне с верхней поверхностью верстака.

Планы

Для скачивания доступен простой чертеж с размерами. Обе челюсти представлены как единая деталь с размерами отверстий (задняя челюсть) или пазов (передняя челюсть).

Примечания :

• Все размеры указаны в дюймах
• Прорези только на передней губке
• Отверстия под болты только на задней губке
• Крепежные отверстия для задней челюсти опущены для ясности. Вставьте два болта с квадратным подголовком подходящей длины в сквозные отверстия в задней губке для крепления к столу.



Скачать планы — БЕСПЛАТНО

СХЕМА

Компоновка передних и задних кулачков аналогична, но отличается одним важным аспектом: передние кулачки имеют прорези для обеспечения движения кулачков при зажиме деталей неправильной формы. Обязательно следите за тем, над какой челюстью вы работаете!

Начнем с задней челюсти . Отметьте отверстия для двух болтов 3/4 дюйма, которые служат винтами тисков. Они должны располагаться вертикально по центру и на расстоянии 2 дюйма от каждого конца. Измерьте толщину гайки 3/4 дюйма и с помощью сверла Форстнера просверлите отверстие в каждом месте на глубину, равную толщине гайки. Затем навинтите гайку на один из болтов так, чтобы часть болта выступала за нижнюю часть гайки. Вставьте выступающую часть болта в одно из отверстий так, чтобы гайка касалась поверхности челюсти.

Полностью обведите гайку, затем отложите гайку и болт в сторону.

С помощью острого долота аккуратно удалите материал до контура гайки, созданного на предыдущем шаге. Цель состоит в том, чтобы захватить гайку и предотвратить ее вращение, когда тиски открываются или закрываются. В зависимости от вашего материала это может занять некоторое время, и если у вас возникли проблемы, не бойтесь останавливаться и при необходимости точить стамески. Не торопитесь и убедитесь, что гайка находится на одном уровне или чуть ниже поверхности.

Повторить для другого конца челюсти.

передняя челюсть гораздо проще. Отметьте отверстия для болтов, как указано выше — вертикально по центру и на расстоянии 2 дюйма от каждого конца. Затем сделайте отметку на 3/8 дюйма слева от этой отметки и снова на 3/8 дюйма справа. Эти две метки смещения определяют места, где вы будете сверлить, чтобы создать прорезь. Подробнее об этом ниже.

ФРЕЗЕРОВАНИЕ

Продолжая работу с передней губкой, пришло время фрезеровать пазы. Сверлом Форстнера диаметром 3/4 дюйма аккуратно просверлите два отверстия по отметкам, сделанным на предыдущем шаге. Обязательно используйте жертвенную подложку, чтобы предотвратить разрыв. Повторите и для другого конца.

С помощью рашпиля по дереву или лобзика сделайте прорезь, удалив отходы между двумя ранее просверленными отверстиями. Не торопитесь, чтобы получить гладкую плоскую стенку сверху и снизу, чтобы челюсть могла плавно скользить из стороны в сторону.

Повторить для другого конца челюсти.

Возвращаясь к задней челюсти, пришло время создать сквозные отверстия для болтов. Используйте сверло диаметром 3/4 дюйма (здесь подойдет сверло Форстнера), чтобы полностью просверлить заднюю челюсть. Используйте выемку, оставшуюся после предыдущей операции сверления, в качестве ориентира, чтобы убедиться, что отверстие находится в центре углубления для гайки.

Отшлифуйте обе поверхности, чтобы удалить осколки, затем выровняйте внутреннюю часть губок самоклеящейся пробкой, чтобы усилить сцепление. Примечание: выемки под гайки находятся на противоположной от пробки стороне губки (например, на задней поверхности задней (неподвижной) губки.

Пробная посадка

Если вы хоть немного похожи на меня, вы готовы попробовать. Сборка проста, и с парой зажимов и разводным ключом хорошего размера вы можете попробовать.

Если очень сильно прищуриться, то это очень похоже на Moxon Vise, только не такое красивое или дорогое!

ИЗГОТОВЬТЕ РУЧКИ

Если вы выполнили описанную выше пробную посадку, то сразу становится очевидным, что использование разводного ключа или даже трещотки не является оптимальным подходом для открывания и закрывания этих тисков.

Я решил сделать несколько традиционных ручек, используя 1,5-дюймовые тройники из ПВХ, дюбель из местного хозяйственного магазина и немного двухкомпонентной эпоксидной смолы.

Во-первых, выровняйте внутреннюю часть тройника синей лентой, чтобы ограничить эпоксидную смолу там, где болт будет эпоксидирован. Обязательно прижмите ленту к отверстию, чтобы обеспечить плавный путь для дюбеля.

Затем найдите способ зажать тройник так, чтобы он был ровным по всей длине, а тройник был вертикальным. Следующий шаг — вставить болт головкой вперед и залить его эпоксидной смолой, поэтому стоит потратить некоторое время на то, чтобы придумать, как удерживать болт на месте. Я попробовал два разных подхода. При первой сборке я стоял и держал болт на месте, пока экспой не схватился, около 5 минут. Мне пришлось бороться с некоторым провисанием в процессе отверждения, но я смог удерживать болт (почти) вертикально.

Я подумал, что со второй сборкой будет умнее, и использовал металлический стержень 1/8 дюйма, чтобы закрепить болт на месте. Однако, поскольку я не вставил металлические штифты равномерно, когда я повесил болт вертикально для отверждения, ПВХ не был идеально выровнен с болтом. Полученная сборка все еще вполне функциональна, но основание тройника не параллельно челюсти, оставляя зазор, чтобы напомнить мне, что возможностей для обучения предостаточно.

Пока эпоксидка сохнет, можно сделать ручки. Вырежьте две секции по 12 дюбелей для использования в качестве ручек и отшлифуйте их до гладкости. Я бы посоветовал избегать той части дюбеля, на которой может быть наклейка с ценой. Спросите меня, почему…

Я сделал ручки длиной 12 дюймов, что оказалось немного длинноватым; ручки могут ударяться друг о друга в определенных ориентациях. Более короткая ручка должна свести к минимуму коллизии ручек, поэтому используйте любую длину, которая вам подходит. Я могу укоротить свой.

Я хотел красивое контрастное дерево для торцевых заглушек и смог найти остатки мескитового дерева — бинго! Идея здесь состоит в том, чтобы создать углубление, в котором дюбель будет плотно прилегать и может быть закреплен столярным клеем. Поскольку у меня нет токарного станка и ленточной пилы, способной вырезать узкие круги, я сделал свой на сверлильном станке, используя сверло Форстнера и кольцевую пилу. Небольшая шлифовка завершает задачу.

Ручка прототипа Я хотел бы иметь токарный станок Торцевая крышка Опилки!

Отделка и монтаж

Вот и все для строительства! Пришло время нанести лак для защиты дерева.
