Комнатный термостат (терморегулятор) для котла отопления

Здесь вы узнаете:

Некоторые модели отопительных котлов наделяются электронными схемами, необходимыми для расширения функционала и более удобного управления микроклиматом в доме. Оборудование получается сложным, но радующим изобилием сервисных возможностей – от автоматической регулировки температуры в контурах до управления внешними вспомогательными узлами. Неоспоримым преимуществом является возможность подключения дополнительных управляющих модулей. Например, терморегулятор для котла отопления поддержит заданный температурный режим и обеспечит удобство управления обогревом.

Для чего нужны комнатные термостаты

Владельцам простых отопительных котлов не приходится задумываться об удобстве управления климатом в доме. Чаще всего все регулировки на таких котлах сводятся к одной простой ручке выбора степени нагрева теплоносителя – здесь используется простая шкала с цифрами от 0 до 9. В осенние холода оборудование работает на единичке или двойке, а в крепкие морозы пользователи устанавливают ручку на более высокие цифры.

Таким образом, здесь используется простейший терморегулятор, ориентирующийся на температуру теплоносителя в системе. Требуемый уровень нагрева устанавливается вручную, а дальше в котле начинает работать простой термоэлемент на основе биметаллической пластины – он включает розжиг, обеспечивает подачу газа на горелку. Такая схема используется во многих простых моделях.

Более продвинутые котлы регулируют температуру степень прогрева помещений следующим образом:

Модели с выносным датчиком будут регулировать температуру именно того места, где установлен сам датчик.

• По электронному датчику контроля температуры теплоносителя в системе отопления;
• По выносному датчику температуры воздуха;
• По температуре воздуха за пределами помещений;
• По датчику, располагаемому в выносном комнатном терморегуляторе.

Погодозависимые датчики используются потребителями крайне редко – люди привыкли полагаться на собственные ощущения. Поэтому они выбирают контроль температуры теплоносителя или контроль температуры внутреннего воздуха.

Выносной терморегулятор для котла – это внешний управляющий модуль, устанавливаемый в произвольной точке домовладения или квартиры. Он включает в себя комнатный датчик температуры и органы управления. Основная функция этого миниатюрного прибора – отслеживание заданной температуры, основываясь на показаниях термоэлемента. С понижением температуры регулятор передает на котел команду включения отопления, а после достижения заданного значения отключает горелку.

Терморегуляторы для котлов отопления обладают и дополнительным функционалом:

• Регулировка температуры в контуре горячей воды – не самый нужный регулятор, но в некоторых моделях он есть;
• Задание дневного и ночного температурного режима – оборудование само понизит ночную температуру до установленной отметки;
• Управление отоплением по заданной программе – терморегулятор будет включать и отключать горелку котла, ориентируясь на заранее введенные данные. Например, мы можем запрограммировать оборудование на неделю вперед;
• Управление внешним оборудованием – это бойлеры косвенного нагрева, солнечные коллекторы и многое другое.

Благодаря выносной конструкции, терморегуляторы обеспечивают удобство управления работой котла отопления, который может стоять в каком-либо удаленном помещении – это кухня, ванная комната или подвал.

Функционал терморегуляторов варьируется в широких пределах. Самые простые модификации представляют собой одну-единственную ручку регулировки с механической шкалой. Более сложные приборы оснащаются несколькими регуляторами и электронными табло, на которых отображаются различные данные. Соответственно, и цены на такие приборы выше – они являются более продвинутыми, даря пользователям множество сервисных функций.

Как работают терморегуляторы для котлов отопления

Термостат для газового котла – это полноценный выносной пульт управления. Судите сами – если котел висит на кухне, то для того чтобы убавить температуру в отоплении, вам придется встать с дивана и посетить кухонное помещение. Если бы в комнате был установлен терморегулятор, достаточно было повернуть ручку или нажать на кнопку понижения температуры. Хуже всего, если отопительное оборудование смонтировано в труднодоступном месте – в этом случае без выносного пульта управления просто не обойтись.

В программируемых термостатах можно задавать различные температурные режимы для дня и ночи.

Основой любого терморегулятора для котла отопления является температурный датчик. Он анализирует температуру воздуха в обогреваемых помещениях, управляя работой горелки и прочих узлов. Выставив ручкой или кнопками +22 градуса, можно оставить технику в покое – она сама обеспечит достижение заданного температурного режима. Какой бы ни была температура наружного воздуха, температура в помещении будет держаться на одной и той же отметке.

Программируемый комнатный термостат устроен сложнее – здесь мы можем задать определенную программу работы отопления. Например, в дневное время выставляем +23 градуса, а в ночное время выставляем +20 градусов (при пониженной температуре сон будет более крепким и здоровым). Также мы можем задать температуру в контуре горячего водоснабжения или отрегулировать степень нагрева теплых полов.

Более сложный и продвинутый комнатный термостат для газового котла сможет работать сразу с несколькими отопительными контурами отопления, обеспечивая раздельную регулировку температуры.

Плюсы и минусы комнатных термостатов

Терморегулятор для котла отопления – это всего лишь удобное дополнение, обеспечивающее температурный контроль и управление различными сервисными функциями. Этот прибор не является обязательным узлом отопительной системы, в некоторых случаях можно обойтись и без него. Комнатный регулятор температуры удобен в больших домовладениях и в многокомнатных квартирах, когда котел может стоять слишком далеко – в этом случае температуру можно будет отрегулировать, например, из гостиной.

Давайте рассмотрим все достоинства терморегулятора для котла отопления:

Единожды настроив такой прибор вы сможете долгое время наслаждаться комфортной температурой в вашем жилище.

• Обеспечивает соблюдение заданного температурного режима – вы сможете создать в квартире или в доме комфортную обстановку без дополнительных усилий;
• Автоматизация работы отопительной системы – за это отвечает функция программирования;
• Применение терморегулятора позволит снизить потребление газа котлом отопления – тем самым достигается экономия на коммунальных платежах.

К сожалению, не обошлось и без недостатков:

• Проводной комнатный регулятор для газового котла требует прокладки кабеля – это легче сделать на этапе постройки дома, чем прокладывать его поверх сделанного ремонта;
• Стоимость оборудования – продвинутые терморегуляторы стоят довольно дорого. В противном случае придется обойтись без дополнительных функций.

Недостатки не самые страшные, поэтому с ними можно мириться. В конце концов, за удобство нужно платить.

Основные виды термостатов

Термостат комнатный для котла отопления – штука нужная и удобная. Но в продаже этих терморегуляторов столько, что разбегаются глаза. Давайте посмотрим, чем отличаются друг от друга эти устройства и в чем заключаются особенности их работы в системах отопления. Для начала обсудим деление на электронные и механические модели – кстати, последние стоят заметно дешевле, но уступают по функционалу.

Механические модели отличаются простотой и надежностью.

Механический терморегулятор для котла отопления – это регулятор температуры с самым простым внутренним устройством. Внутри мы найдем простой термоэлемент на основе биметаллической пластины (иногда используются другие типы датчиков), управляющий сухими электрическими контактами. За установку температуры отвечает соответствующий регулятор. Благодаря простому устройству, оборудование отличается своей дешевизной. Но здесь отсутствует какая-либо автоматика.

Обратите внимание, что терморегулятор для котла отопления и комнатный механический термостат для котла отопления являются двумя разными приборами – первый представляет собой внутренний узел отопительного оборудования.

Электронный терморегулятор для котла отопления представляет собой более продвинутый прибор. Температурный контроль в нем обеспечивает точный электронный датчик, фиксирующий изменения температуры с точностью до десятых долей градуса. Самые простые модификации обладают минимальным набором функций – это контроль работы контура отопления. Более продвинутые модели порадуют мощным функционалом:

• Контроль контура горячего водоснабжения;
• Работа по программе;
• Работа с теплыми полами;
• Отображение даты и времени;
• Дневной и ночной режимы работы отопления;
• Ночная подсветка и многое другое.

Большинство представленных в продаже терморегуляторов для котлов отопления представлено именно электронными моделями – «механика» встречается в магазинах гораздо реже.

Беспроводные терморегуляторы очень удобны в установке, так как не требуют прокладки кабелей.

Терморегуляторы для котлов отопления подразделяются на проводные и беспроводные. Проводные модели отличаются более доступной ценой. Подключение терморегулятора к котлу выполняется с помощью двухпроводного кабеля – он прокладывается под штукатуркой или укладываемся в плинтусы или кабельные каналы. Оптимальное сечение каждого проводника составляет 0,75 кв. мм.

Беспроводной термостат – штука более интересная, так как не требует прокладки проводов. Радиус действия у этого прибора составляет до 100 метров в прямой видимости. В реальных условиях он падает в 1,5-2 раза за счет стен. Хуже всего сигнал проходит в квартирах, где стены бывают сделаны из железобетона. Зато не нужно прокладывать соединительный кабель, что актуально для построек, где уже сделан ремонт.

Популярные модели

Далее мы рассмотрим самые популярные модели комнатных терморегуляторов для котлов отопления.

Zilon ZA-1

Типичным представителем механической категории является термостат Zilon ZA-1. Это самая простая модель с релейным выходом, созданная для работы с оборудованием, поддерживающим подключение «механики». Диапазон срабатывания температурного датчика – от +10 до +30 градусов.

В данной модели используется газонаполненный датчик, управляющий сухими электрическими контактами. Термостат не рекомендован к установке в помещениях с повышенной влажностью.

Protherm Exacontrol

Комнатный терморегулятор для газового котла под названием Protherm Exacontrol создан для работы с отопительным оборудованием от одноименной марки. Но он может работать и с любыми другими котлами. Он регулирует температуру в диапазоне от +5 до +35 градусов, причем только в отопительном контуре. Для удобства работы прибор оснащен жидкокристаллическим дисплеем. Терморегулятор создан для тех, кому не нужен лишний функционал.

Более продвинутая модель Protherm Exacontrol 7 наделена функцией программирования – можно запрограммировать режимы работы на неделю вперед. Также есть некоторые различия в индикации, здесь она более расширенная.

SALUS Controls VS20WRF

Из беспроводных комнатных терморегуляторов для котлов отопления мы можем выделить модель SALUS Controls VS20WRF. Это многофункциональный прибор, умеющий управлять сервоприводами. Он обеспечивает температурный контроль в диапазоне от +5 до +35 градусов, умеет работать по одной из заложенных в память программ, поддерживает подключение выносных датчиков. Для контроля текущего режима работы прибор оснащен большим жидкокристаллическим дисплеем.

Как установить терморегулятор

Купить подходящий термостат можно в любом магазине, торгующем теплотехникой. Они представлены сотнями модификаций, как простых, так и более продвинутых. После выбора и покупки подходящей модели можно приступать к установке. Далее мы расскажем, как подключить терморегулятор к котлу – в этом нет ничего сложного.

Правильная установка терморегулятора в жилом помещении.

Для того чтобы установить терморегулятор на котел, следует определиться с местом его установки. На прибор не должны попадать прямые солнечные лучи, он не должен располагаться в зоне сквозняков. Также необходимо проследить, чтобы рядом не было никаких отопительных приборов – в противном случае будет трудно добиться необходимой температуры. От терморегулятора к котлу отопления прокладывается двухпроводный кабель.

В случае с беспроводным оборудованием его достаточно прикрутить к стене в любом подходящем месте.

Далее нужно настроить терморегулятор – для этого необходимо снять или установить перемычку, располагающуюся на плате котла или в каком-то определенном его месте. Так, агрегат сможет понять, что он будет работать с выносным термостатом. После это приступаем к тестам, проверкам и программированию. При использовании беспроводной модели проводится ее сопряжение с котлом согласно прилагаемой инструкции.

Термодатчик для котла отопления, представляющий собой внутренний узел отопительного оборудования, устанавливается путем замены вышедшего из строя датчика.

регулятор температуры или нечто более важное?

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Чтобы управлять котлом и всей системой отопления предусмотрены специальные элементы, которые позволяют уменьшить энергозатраты на обогрев, а также помогают создать оптимальный температурный режим и при этом не допустить перегрева помещения. К таким элементам относится терморегулятор для котла отопления. Регулятор температуры позволяет экономить до 20% топливных ресурсов, а за счет чего, мы расскажем в этом обзоре.

Качественный термостат заметно уменьшает расходы на топливное сырье

Содержание статьи

Терморегулятор для котла отопления: регулятор температуры или не только?

Бывает несколько разновидностей котлов. Это газовые, твердотопливные, а также электрические модели. Материал изготовления подобного оборудования чугун или сталь. Контроль и настройка температуры осуществляется при помощи специального термоэлемента. Данное оборудование представляет собой конструкцию из металла. В результате термического расширения меняется положение рычага, который перемещает заслонку. Чтобы горение разрослось, заслонка приоткрывается. В более новых конструкциях монтируются  контроллеры, которые могут регулировать воздушные потоки.

Термостатический регулятор тяги для твердотопливного котла

Чаще всего используются газовые модели, которые бывают одноконтурными и с двумя контурами. Некоторые модели имеют отдельные комнатные терморегуляторы для газового котла для схемы с горячим водоснабжением и  контуром на отопление.

Электрические аппараты отличаются большим КПД и несложным подключением. В подобных конструкциях существует защита от перегрева и регулировка температуры. С применением механического таймера производятся разные способы контроля температуры. Чаще агрегат просто включается/выключается при понижении/превышении температуры. Но также возможно задать определенное время включения.

Конструкция электрического агрегата

Полезная информация! Механические устройства обладают круглым циферблатом. Чтобы установить время включения нужно повернуть диск. Подобные приспособления просты в регулировке.

Разновидности регулирующих приборов

Терморегуляторы  для котла отопления с опцией регулирования температуры разделяются на несколько видов:

• механические модели с одной функцией;
• программируемые модели с большим набором вспомогательных настроек.

Беспроводные модели

Также подобные конструкции бывают беспроводными и проводными. Терморегуляторы устанавливаются в выбранное  место, подсоединяется датчик температуры и соединяется с управляющим устройством.

Схема конструкции регулирующего прибора

Обратите внимание! К термостатам необходимо обеспечить постоянный доступ воздуха во избежание перегрева. Также рядом не рекомендуется устанавливать электроприборы.

Выбор комнатного программируемого устройства

Вариант электронного термодатчика для котла отопления помогает подобрать подходящий температурный режим и изменять его по своему усмотрению. Комнатный термостат устанавливает заданные показатели каждый день. Некоторые значения уставок можно программировать, например, когда день сменяет ночь.

Подобные контроллеры имеют дополнительные опции. Например, функция, позволяющая остановить отопление на некоторое время, а потом его возобновить. Также можно менять программируемые температуры на время настроенных периодов. Еще одной полезной опцией считается возможность менять интенсивность прогрева.

Регулятор комнатного типа

Термостат как центральный элемент

Центральный терморегулятор для котла отопления (регулятор температуры) размещается на определенном расстоянии от отопительного агрегата и позволяет отключать и включать оборудование  по всему дому.

Схема установки термостатов в отопительной системе

Статья по теме:

Терморегулятор для радиатора отопления. Какую задачу выполняет это устройство и в чем его преимущество? Каков принцип работы и правильный монтаж? Цены также имеют значение. Подробнее в специальной публикации.

Модели прошлых лет соединяются проводами с отопительным агрегатом напрямую, а более современные конструкции отличаются дистанционным управлением. Новейшие приборы монтируются в двухконтурные агрегаты Beretta, Ferroli и АОГВ. Пользуются популярностью комнатные  регулирующие механизмы для котлов марки Protherm и Gsm. Они отличаются дилатометрическим механизмом.

Модели оборудования Protherm

Комнатные устройства останавливают нагрев при возникающей необходимости. Они контролируют температуру воздуха и при падении температурного значения подключают отопление. Самым лучшим местом для микроконтроллера считается спальная комната и гостиная.

Установка контроллера позволит получать точные данные о микроклимате помещения

Полезная информация! Рекомендуемая температура для термостата 20 градусов, а в детской комнате – 21-22 градуса. В ночное время температурное значение может варьироваться от 19 до 21 градуса.

Термостатические клапаны для регулировки

Такое устройство позволяет создать определенную температуру теплоносителя за счет смешивания потоков прямой и обратной магистрали. Прибор помогает контролировать температурные значения при помощи изменения расхода горячей воды через батарею. При этом механизм контролирует подачу горячей воды через батарею, но не через котел. Он устанавливается в любом помещении, где нужно поддерживать определенную температуру.

Устройство термостатического клапана на примере определенной модели

Выбор датчика температуры для котла отопления

При выборе комнатного датчика температуры  для газового котла стоит учитывать, что они делятся на два типа. Это модели без проводов, передающие информацию с помощью механизма передатчика и устройства для приема радиоволн. А также проводные, которые передают данные на контроллер через провода.

Датчик температуры производителя обладает определенными функциями

По способу расположения термодатчики бывают:

• накладными, которые монтируются на магистраль;
• погружные, которые контактируют с жидкостью;
• комнатные устройства размещаются в помещениях;
• внешние монтируются снаружи.

Модель погружного механизма

Для стандартной отопительной системы используется один комнатный датчик, а для коллекторной системы лучевого типа можно применить несколько датчиков.

Как подключить терморегулятор к котлу

Чтобы выбрать качественную модель механического терморегулятора для котла отопления нужно также знать цены. Стоимость отдельных моделей можно увидеть в таблице.

Схема подсоединения термостата к котлу

В установке подобных приборов помогут следующие рекомендации:

• желательно, чтобы регулирующее устройство и отопительный агрегат были сделаны на одном производстве, что облегчит процесс монтажных работ;
• перед приобретением рассчитайте площадь обогреваемого помещения и оптимальный показатель температуры, что позволит избежать простоев оборудования;
• перед установкой продумайте теплоизоляцию помещения. это предотвратит значительные теплопотери.

Подключение механического регулятора к отопительному агрегату

Специалисты советуют монтировать регуляторы в жилых  комнатах. Если их поставить в помещениях хозяйственного назначения, то это приведет к проблемам в системе. Также лучше выбрать более холодную комнату. Поблизости с таким оборудованием не должно находиться  источников тепла и электротехнических приборов.

Включение котла производится при помощи реле. В современных газовых котлах предусмотрено специальное место для подсоединения термостата. Подключить устройство можно при помощи клеммы, которая находится на котле. Способ подсоединения указан в паспорте к котлу.

После установки оборудование нужно настроить. На передней панели располагаются кнопки, при помощи которых производится настройка устройства. Переключатели позволяют контролировать охлаждение и прогрев воздуха, а также колебание температур и время задержки работы датчиков.

При помощи кнопок поддерживается оптимальный показатель температуры, которая поддерживается в дневное время. А ночью данный показатель будет понижаться, чтобы обеспечить экономию топливных ресурсов и не допустить их перерасхода.

Термостат в системе с котлом АОГВ

Терморегулятор представляет собой важную деталь отопительной автономной системы. Он обеспечивает качественную работу системы, а также позволяет избежать лишних трат топлива. Данное устройство, несмотря на свою простоту, обеспечивает долговечную работу котла и всей системы.

Подключение комнатного термостата или программатора котла (видео)



ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка…

Подключение термостата w1209 к газовому котлу отопления

Наступают холода, пора отопительного сезона. Материал будет полезен для квартир-домов в которых установлен индивидуальный котел отопления. Гарантия не нарушается. Подключение в штатный разъем внешнего термостата-регулятора.

Опыт моего использования — год.

Сразу хочу остудить тех кто побежит писать комментарии не читая обзор, что регулировка должна быть через ПИД регулятор и т.д..

После ознакомления с материалом — ваше мнение измениться.

Котел

краткий принцип работы

Современные котлы отопления в 95% спроектированы с максимальной экономической выгодой: минимальной стоимостью + высокой надежностью. Исходя из этого имеем следующие нюансы:
— теплообменник общий битермический (гвс+отопление), работает ГВС, отопление не работает
— отопление по умолчанию никак не связано с реальной температурой помещения
— насос молотит, котел поддерживает выставленную температуру теплоносителя
— регулировка тепло-холодно осуществятся в ручном режиме

Битермический теплообменник:

Спроектирован таким образом чтобы сохранить одну газовую горелку, не смешивать ГВС и воду с отопления. И не ставить переключающие клапана с ГВС на отопление.
Отсюда проблема: при пользовании горячей водой, например картошечку чистите, посуду моете, душ принимаете, квартира остывает.
Похолодало: пользователь вручную добавляет температуру теплоносителя. А проблема похолодания в отключении отопления, а не в температуре теплоносителя.

Температура в помещении

— днем выглянуло солнышко, стало тепло, а котел молотит и держит температуру теплоносителя
— ночью ветер, стало в окна задувать, становиться холодно
— пришли гости вечером, стало душно
— переходная пора осень и весна. может быть жарко, а ночью заморозки

Насос молотит

режим работы поддержания теплоносителя прост, насос молотит постоянно и температура теплоносителя отслеживается в самом котле после выхода из теплообменника. температура достигла максимума. горелка отключается а насос молотит. и пока на 10 градусов температура не упадет, горелка не зажгется.

Регулировка тепло-холодно осуществятся в ручном режиме

при всех выше описанных условиях человек сам лично занимается поддержанием температуры в помещении, меняет температуру теплоносителя, а иногда и отключает котел отопления

Термостат

Все такие газовые котлы (baxi, beretta, baltur, и др.) имеют стандартный вход подключения для внешнего термостата. Этот вход — две винтовые клеммы. В которых прикручена по умолчанию в КЗ кусок провода (ВКЛ постоянно). Задача входа одна — ВКЛ/ВЫКЛ режим отопления. Этот вход не влияет на выставленную температуру теплоносителя. Не влияет на работу ГВС. Именно к этому входу и подключается термостаты внешние. Но «термостаты для котлов» стоят около 3000р. и по этой причине у многих этого термостата нет. Его хорошо заменяет собрат из КИТАЯ w1209.

Далее будет пример установки на двух котлах baxi и beretta, в других котлах — АНАЛОГИЧНО.
Подключение термостата описано в ИНСТРУКЦИИ ПО ЭКСПЛУОТАЦИИ к котлу

пример из инструкции

Котел BAXI

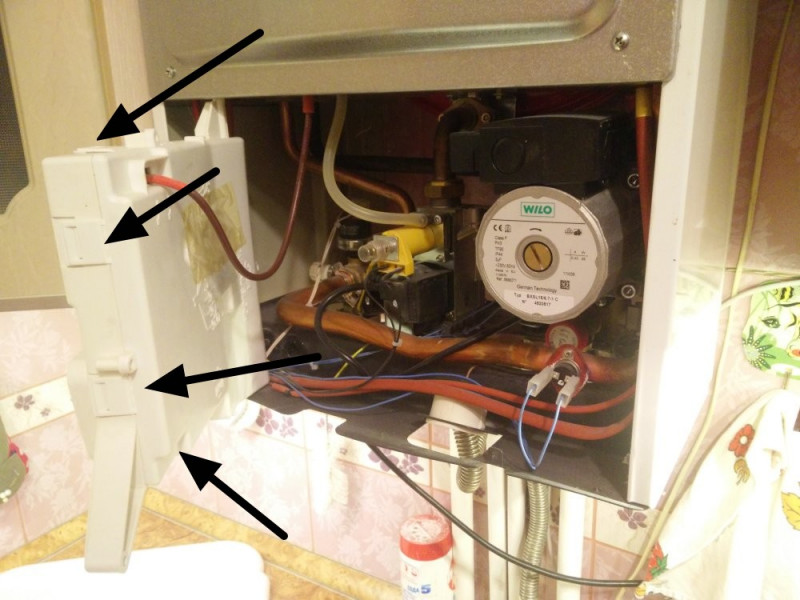

1. Снимается кожух. Обычно снизу 2-4 винта, и сверху он цепляется за язычки. Достаточно открутить винты и потянуть на себя — вверх и кожух снят

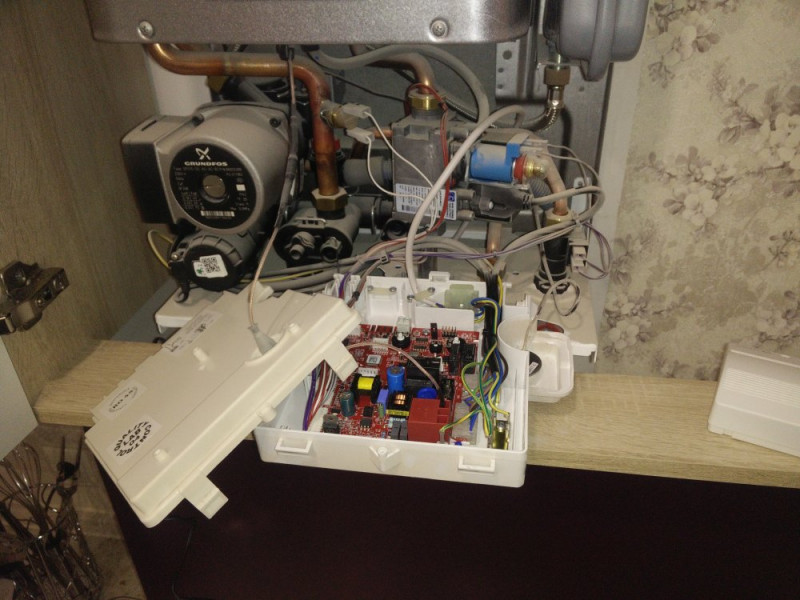

2. Добираемся до основной платы

3. Отщелкиваем защелки

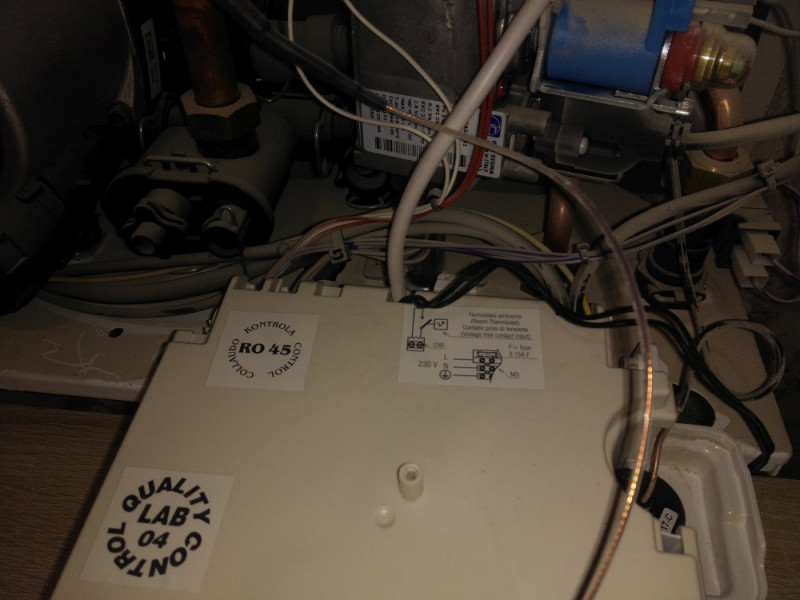

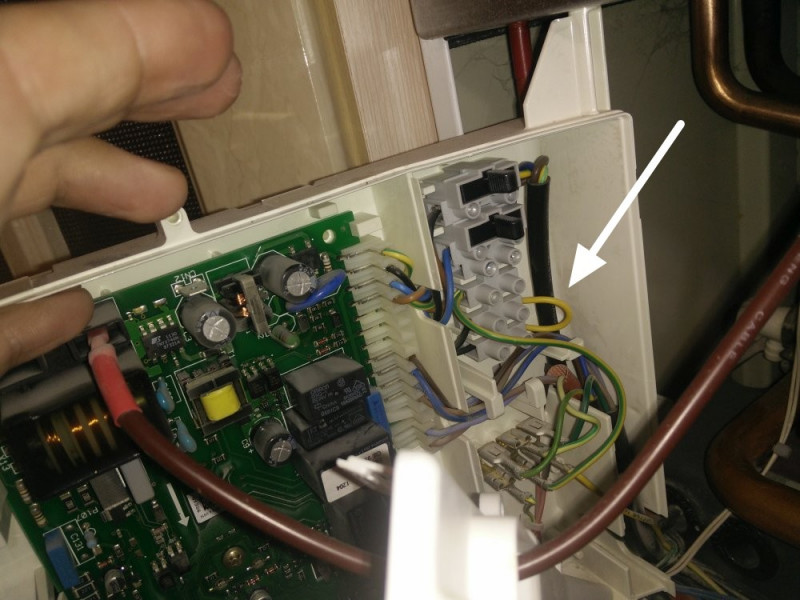

4. Находим колодку, это легко делается, на ней висит ПЕРЕМЫЧКА

5. Прикручивается двойной провод и выносится из котла в соседнюю тумбу. Для справки:

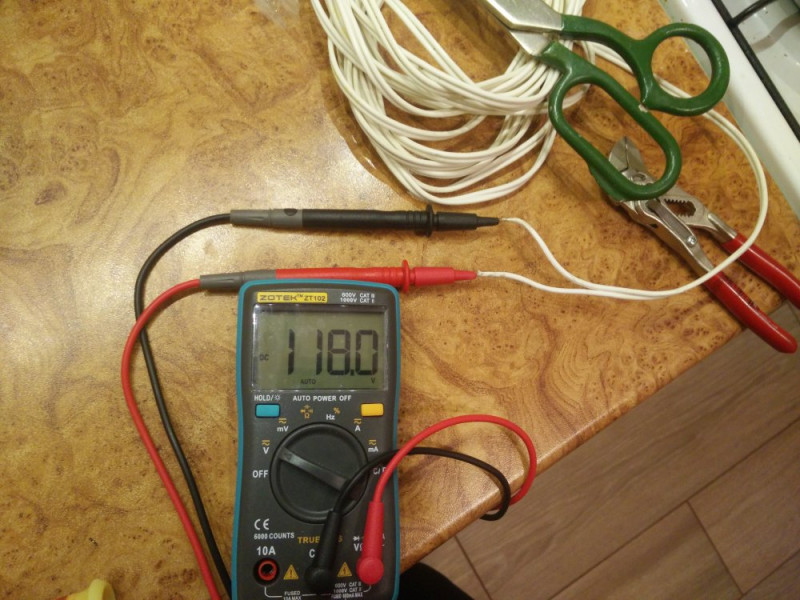

Замер напряжения DC 118 V

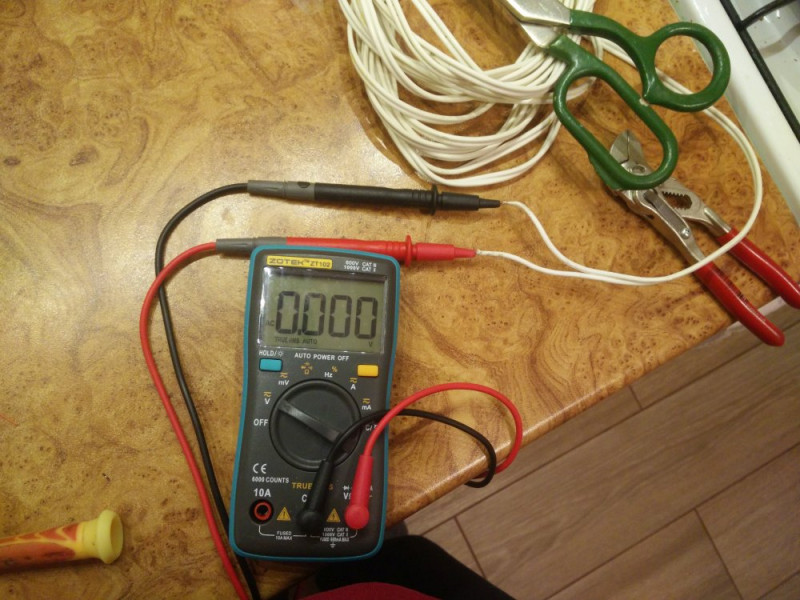

Замер напряжения AC 0В

замер тока DC КЗ 1.2 mA

В разомкнутом состоянии сообщает OFF

6. По проводам идет высокое напряжение, желательно провода ставить обычные сетевые. Реле термостата w1209 как раз имеет рабочее напряжение для таких пределов с запасом. Закрепляете термостат в удобном месте. Блок питания желательно 9в, чтобы реле не грелось.

Пока закрепил так.

Информация по настройке термостата и выносу датчика температуры будут в конце

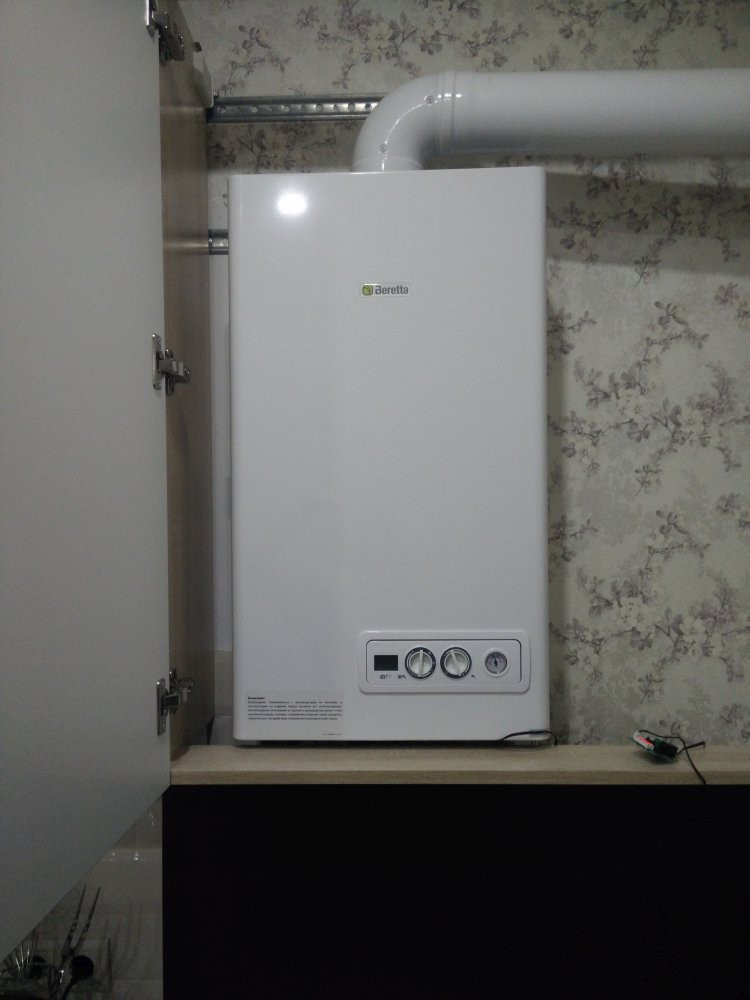

Котел Beretta

1. Разбирается аналогично BAXI

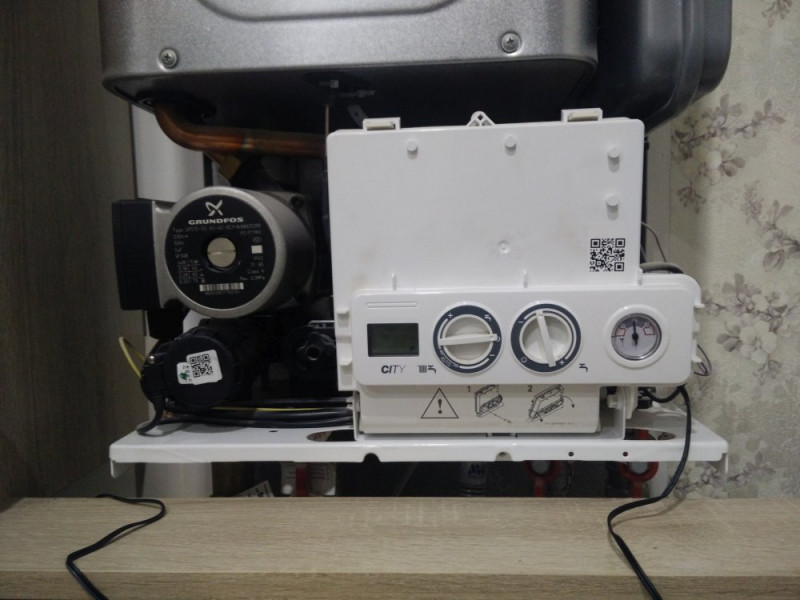

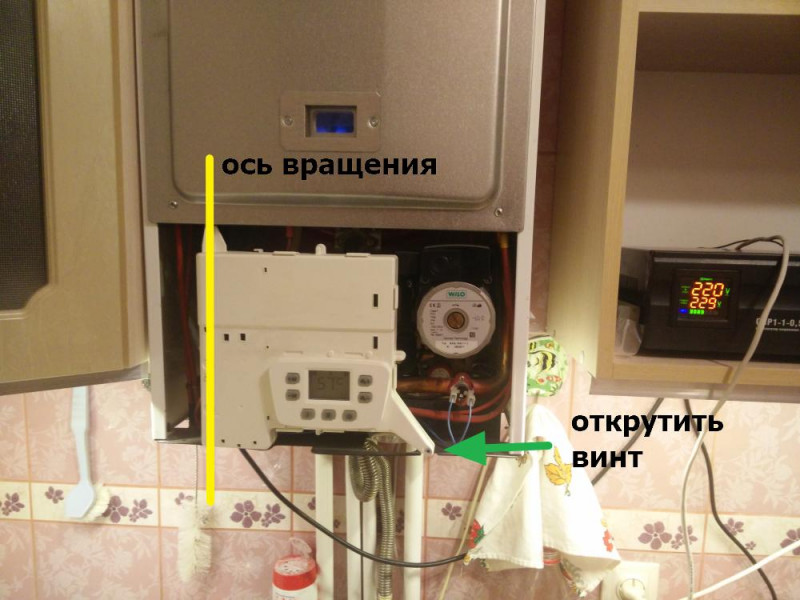

Нарисовано как откидывается вниз блок с платой

на крышке уже написано куда подключать термостат

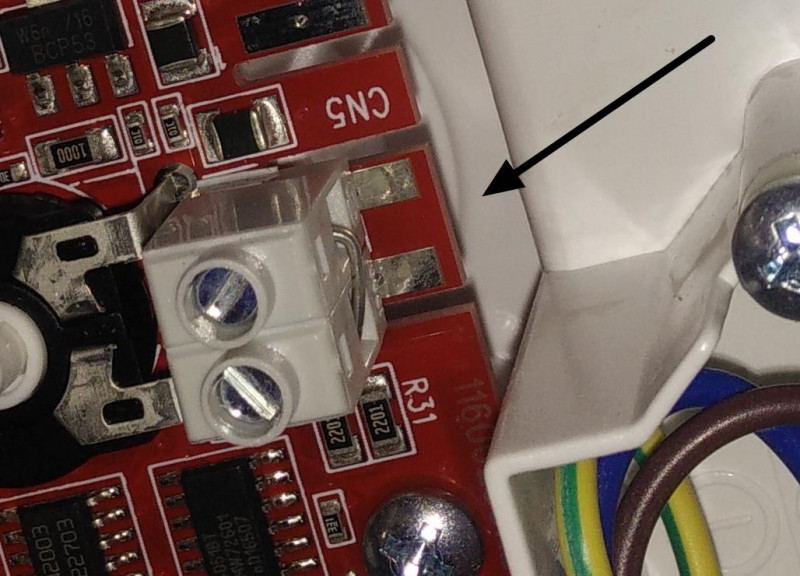

2. Ищем клемму с перемычкой

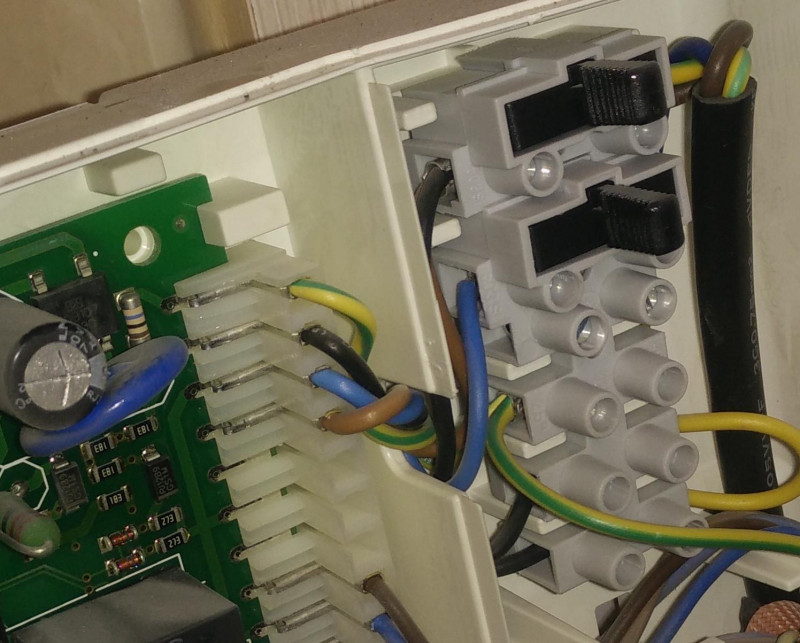

клеммная колодка оказалась прямо на плате управления

3. Прикручиваем и выводим провода

4. Собираем назад — готово

с разомкнутыми проводами состояние котла

Термостат W1209

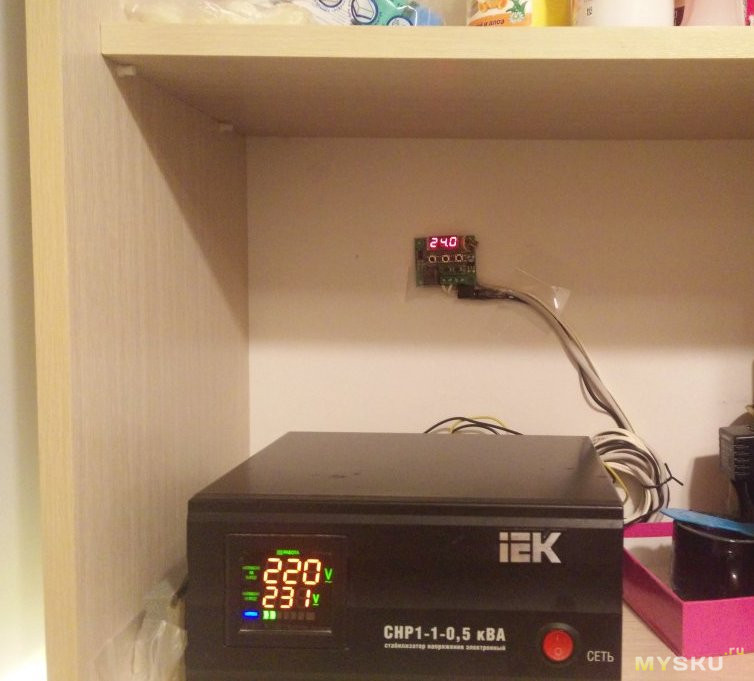

Первым делом надо установить в нужном месте термодатчик. Обязательно его надо выносить за пределы кухни, так как на кухне при готовке жарко, с открытым балконом — прохладно. Например 2х комнатная квартира, одна комната и кухня имеют общий большой балкон, другая комната просто окно. Вот во вторую комнату как самую прохладную и надо устанавливать термодатчик. Приоритеты на термодатчик имеют комнаты: угловая, детская, спальня.

— провод термодатчика удлиняется обычной ВИТОЙ ПАРОЙ датчик имеет сопротивление в кОм
— термодатчик от стенки должен находится не менее 0.5 метра
— положение по высоте примерно от пояса до плечей

Чтобы не терять время на подбор параметров, например гистерезиса, я этот параметр взял от «стандартного термостата для котла», и он там всего 0.3 градуса

Установка температуры

Установка температуры: кратковременно нажать кнопку «SET» и затем кнопками «+» и «-» установить значение поддерживаемой температуры. Нажать опять «SET» и терморегулятор запомнит значение и перейдёт в режим поддержания заданной температуры.

Настройка параметров

Для того, чтобы войти в меню программирования нажмите и держите кнопку «SET» (около 5 секунд). Вы войдете в меню основных настроек. Для переключения режимов P0 … P8 нажмите + или -. Для изменения режимов P0 … P8 нажмите еще раз кнопку «SET», затем + или -. Долгое нажатие SET (около 5 сек) или в течении 10 секунд если ни одна кнопка не нажата произойдет запоминание и выход из меню.

Р0 — Охлаждение / Нагрев — С / Н (Устанавливаем Н, для нагрева)
P1 — настройки гистерезиса — 0,1 — 30 (Ставим оптимально 0.3)
Р2 — установка верхнего предела +110 ° C (110 не трогал)
Р3 — установка нижнего предела — 50 ° C (-50 не трогал)
Р4 — Температурная коррекция погрешности -7 … +7 ° C (не трогал, смысла нет, температура устанавливается по ощущению один раз, а какая она там будет на экране показываться, не важно)
Р5 — Задержка времени начала включения — 0 … 600 сек (В разных версиях по разному, у меня 300 максимум, нужно ставить максимум какой есть, это 10 мин)
P6 — Сигнал тревоги (не менял)
P7 — Верхний порог температуры сигнализации — 0 …110° C (ВЫКЛ) (не менял)
P8 — Сброс на заводские настройки — С/Н (при переключении параметра все настройки сбрасываются)

На котле настраивается температура теплоносителя чуть больше чем обычно. Эта настройка работает как запас на случай резких холодов. Или например после чистки картохи и душа быстро нагреть помещение и не перегреть его. Параметр P5 я специально задираю на максимум. так как гистерезис маленький 0.3 градуса, чтобы котел не дергался постоянно. Это даёт ему паузу на отдых насоса и реле поджига. Тем самым увеличивает ресурс котла. Для котла такие паузы — норма. Вспомните как часто вы пользуетесь ГВС. Вот это такие же паузы.

Итог на собственном опыте

— расход газа меньше, на 30% точно, но об этом тяжело судить, так как всего был один год и не холодный
— днем когда тепло котел реально не работает часами, лично проверяю по настройкам может что сломалось, нет… просто тепло
— легко проверятся работоспособность котла путем замыкания контактов. Если надо вернуть как было, или китайщина сломалась, просто замыкаются провода
— там где котел baxi квартира без присмотра зимует месяцами, я выставил 18 градусов и всё экономно греется. И когда становится тепло в апреле-мае я не тороплюсь ехать, котел уже не топится и экономит денюжку и свой ресурс
— стало очень комфортно без лишних телодвижений. датчик у меня протянут в детскую, добавляю +2 градуса, и никто не мерзнет и не страдает от жары
— если есть дети — 100% ставить. проветриваете помещение и потом оно быстро нагревается без перегрева
— если нужно контролировать несколько помещений, просто параллельно подключаются реле, и датчики так же выносятся
— окупаемость вложения менее месяца

в интернете я толком не нашел такого применения и описания, хотя в отзывах на али народ отчитывается что для котла купили и всё работает. соответственно я не открыл Америку, а всего лишь всю информацию собрал воедино.

термостат w1209 опять берет лавровую ветвь «народная плата»

UPD:

ВНИМАНИЕ!!!
на котле BAXI клеммная колодка для термостата соединяет ФАЗУ с платой управления. При подключении термостата соблюдать меры безопасности при работе с высоким напряжением. Обесточивать цепь перед монтажем. Использовать провод только сетевой под 220в. С не поврежденной оплеткой!

подробнее

коричневый провод соединяется с черным выходом термостата после предохранителя. коричневый провод является фазой

Терморегулятор для котла отопления своими руками

Автономное отопление – это расходы из семейного бюджета, и экономные хозяева стараются их уменьшить. Но как это сделать, чтобы в доме было тепло и уютно в холода? Выход простой – нужно установить терморегулятор для котла. С его помощью экономится до 20% энергоносителей – газа, электричества, жидкого или твердого топлива.

Разновидности теплогенераторов и регулировка температуры

Типы котлов индивидуального отопления для квартир и домов: теплогенераторы на твердом топливе, газовые котлы, агрегаты на электричестве и на жидком топливе. Основной материал корпуса и элементов любого котла – сталь и/или чугун. В любой из моделей может быть установлен терморегулятор для котла или простейший термоэлемент, чтобы можно было регулировать температуру теплоносителя в автоматическом или ручном режиме.Термоэлементы для котла отопления



Конструкция термоэлемента проста – корпус из стали, который уменьшается или увеличивается в размерах, если изменяется температура теплоносителя. При изменении размеров корпуса также меняется положение рычага датчика, регулирующего положение внутренней заслонки. Открытая заслонка провоцирует более активное горение газа или другого топлива, закрытая – уменьшает активность горения. Если необходимо полностью затушить котел, то термостат устанавливают в нулевое положение, и горение без доступа воздуха прекращается. В современные теплогенераторы встраивают микроконтроллеры (микросхемы), управляющие воздушным потоком в зависимости от установленного теплового режима при помощи регулировки режима специального вентилятора.Температурный регулятор для котла на любых энергоносителях



Газовый котел используют в качестве генератора тепла для отопительной системы чаще всего, так как это самый экономный и простой в обслуживании агрегат.  Некоторые двухконтурные модели котлов имеют в комплекте отдельный терморегулятор для котла – для системы отопления и ГВС. Одноконтурные агрегаты оборудованы одним теплообменником только для отопления.Проводной терморегулятор для газового котла



Электрический котел устанавливают в жилье, к которому не подведена газовая магистраль. Такое оборудование имеет высокий КПД, но электроэнергия стоит дороже, чем газ или твердое топливо. В данном оборудовании предусматривается регулировка температуры и защита от перегревания теплогенератора.Таймер механического типа для отопительных котлов



Работает такой механический таймер для котла на электричестве просто – в нем можно активировать три режима: теплогенератор выключен, включен, включается по заданной программе. Стандартное внешнее оформление таймера – крупный круглый циферблат с 24 делениями шкалы. Поворотом диска устанавливается требуемое время включения или выключения отопления. Наружная часть таймера – это набор вкладок с периодом срабатывания в 15 минут. Они служат для более удобного управления режимами работы котла. Есть возможность срочной перенастройки при работающем теплогенераторе. Механический таймер имеет существенный недостаток в управлении – он срабатывает в заданном режиме каждый день, и для перестройки его требуется регулировать.

Разновидности терморегуляторов

1. По функциональности все регуляторы температуры подразделяются на конструкции с опцией поддержания температуры и многофункциональные.
2. По конструктивному исполнению терморегуляторы для котлов отопления бывают радиоуправляемыми и с проводным подключением для соединения кабелем. Монтируется терморегулятор в любом месте помещения, датчик температуры подключают в блок управления электрокотлом или газовым генератором.

Комнатные термостаты для отопления требуют постоянного воздушного потока, поэтому их нельзя закрывать плотными решетками, отгораживать шторами или мебелью. Рядом с ними нежелательно располагать осветительные и отопительные приборы, бытовую технику, излучающую тепло при работе.

Комнатный электронный программируемый термостат можно настроить на выбор требуемой температуры, перенастроить и изменить режим работы в любое время. Такой температурный датчик имеет функцию программирования работы в выходные дни и в будни, для любого дня недели, для зимнего и демисезонного отопления, вне зависимости от присутствия или отсутствия людей в доме.Комнатный термостат с программатором



Программируемый контроллер оснащен функциями, расширяющими возможности регулирования температуры:

1. Опция «Партия», выключающая котел на несколько часов, с возобновлением его работы.
2. Функция «Перекрыть», меняющая температуру в любом из заданных режимов работы.
3. Опция «Праздник», ускоряющая или замедляющая нагрев котла на определенное количество дней.

Центральный терморегулятор для электрокотла монтируется на любом расстоянии от котла и управляет отоплением во всех помещениях. Ранние модели имеют проводное соединение, современное электронное оборудование управляется из командного пункта. Иногда теплогенераторы снабжены дилатометрическим термостатом для электрокотла или твердотопливного оборудования, управляемым дистанционно. Комнатная автоматика для электрокотла выключает его после замера температуры – при повышенной отопление выключается и наоборот.Терморегулятор для электрического котла



Рекомендации по термореле:

1. Начальное положение – 20⁰С.
2. Ночная температура – 19-21⁰С.
3. Для детской –22⁰С.
4. Для пожилых людей и инвалидов – 22⁰С.

Одним контроллером можно регулировать температуру как в отдельных помещениях, так и во всем доме.

Термостатические клапаны для регулировки температуры

Включение термостатического клапана в систему отопления – самое простое и эффективное решение, чтобы теплоноситель циркулировал по трубам с заданной температурой. Регулировка температуры происходит путем подмешивания более холодного теплоносителя к теплому. Стандартное подключение клапана – на схеме ниже:Как подключить трехходовой термоклапан смешения



Термоклапан, установленный на радиатор, контролирует и регулирует температуру в комнатах, изменяя мощность потока горячего теплоносителя к отопительному котлу через секции батареи, и не оказывает влияния на работу котла. Такое подключение устройства обеспечивает настройку температуры для отдельно взятого помещения. Подобную схему подключения терморегулятора с датчиком температуры применяют как дополнение к основному регулирующему оборудованию. Каждый сезон термостатический смесительный клапан необходимо осматривать на предмет перенастройки и проверки работоспособности.

Самодельный терморегулятор для любого котла

Из схемы регулятора температуры для котла с датчиком видно, что аппаратура работает на микросхемах Atmega-8 и 566, имеет жидкокристаллический дисплей, встроенный фотоэлемент и несколько датчиков температуры. Контроллер Atmega-8 следит за заданными режимами работы терморегулятора.Терморегулятор, собранный своими руками, – схема устройства

Данный термодатчик для котла отопления останавливает или запускает теплогенератор при колебаниях температуры в помещениях, а для ее контроля служат датчики U1 и U2. Включенные в схему два таймера задают время остановки или запуска теплогенератора. Работающий в устройстве фоторезистор регулирует остановку или запуск в темное или светлое время суток. Датчик U1 монтируется в комнате, датчик U2 – за окном. Необходимо организовать подключение наружного датчика как можно ближе к котлу.Терморегулятор, собранный на микросхеме K561ЛА7 своими руками



Схема регулятора температуры на отечественной микросхеме К651ЛА7 простая и позволяет легко регулировать параметры теплоносителя. Термостатом служит терморезистор, во много раз уменьшающий свое сопротивление при нагреве от теплоносителя. Терморезистор включается в делитель напряжения, а резистор R2 (на схеме) служит для плавной регулировки температуры.Подключение терморегулятора на контроллере PIC16F84A



На этой схеме нарисовано электронное оборудование на микросхеме PIC16F84A-04/P. Датчиком температуры выступает цифровой термометр DS18B20. Компактное мини-реле предназначено для управления нагрузкой и присоединяется к ней на выходе схемы. Мини-переключателями SB1-SB3 задают требуемое значение температуры, показатели которой выводятся на жидкокристаллический индикатор. Перед реализацией этой схемы необходимо перепрограммировать контроллер и стереть с микросхемы все предыдущие данные. Такая схема надежна в работе при любых условиях эксплуатации.

Рекомендации:

1. Практически все термостаты – унифицированные, то есть их можно устанавливать на любые котлы. Но профессионалы рекомендуют выбирать регулятор температуры от изготовителя котла. Это сделает намного проще и монтаж, и процесс эксплуатации оборудования.
2. Перед тем, как приобрести оборудование, рекомендуется произвести расчеты полной площади отапливаемого помещения, вычислить оптимальную температуру для него, чтобы оно не перегружалось, но и не простаивало. Также рекомендуется поменять электропроводку, которая будет задействована при подключении всего электрооборудования, включая электрический котел.
3. Перед монтажом отопительного оборудования помещение необходимо теплоизолировать, чтобы уменьшить неоправданные тепловые потери и затраты на энергоносители.
4. При нехватке средств дорогостоящее оборудование механический термостат – лучший выход. Единственный недостаток – нужно будет периодически корректировать работу термостата вручную.
