Монтаж теплого электрического пола (инструкция по установке)

Обогрев жилья при помощи системы теплых электрических полов становится не только популярным, но и экономически выгодным.

Технологию монтажа электрического теплого пола можно произвести своими руками. Эффективный способ обогрева помещения и надежность конструкции давно стали причиной предпочтения этого вида отопления традиционному центральному.

Единственное, что нужно знать потребителю, прежде чем установить у себя напольное отопление, так это то, в чем состоит технология укладки теплого электрического пола в зависимости от его вида.

Монтаж теплого пола (электрического): подготовительные работы

Любые строительные работы начинаются с подготовки объекта или какой-либо его части. Монтаж теплого пола электрического не исключение.
Как установить электрический теплый пол правильно?

Есть список простых последовательных действий, установки электрического теплого пола своими руками в помещении:

1. Сначала очищается и выравнивается черновая основа. Любое финишное покрытие «предпочитает» лежать на идеально ровной поверхности, поэтому либо при незначительных повреждениях основы они устраняются, либо делается новая стяжка.

   Отклонение всего в 3 мм – это большой минус для всего «пирога» теплого пола, так как эта погрешность будет только увеличиваться с каждым новым слоем.

   Так как мокрая стяжка сохнет почти месяц, то мастера рекомендуют использовать ее полусухой вариант, в основе которого уже готовые смеси из песка, цемента и пластификаторов, которые нужно смешать с водой в количестве, указанном производителем. После нее укладка электрического теплого пола может проводиться уже через сутки.

2. На готовое черновое покрытие кладется гидроизоляция для защиты от возможного конденсата. Следующий этап – это теплоизоляция. Этот слой играет огромную роль в эффективной работе всей системы, поэтому его нельзя игнорировать.
3. Если теплоизоляционный материал не оснащен фольгированной стороной, то отражатель придется покупать отдельно. Это связано с необходимостью направлять тепло, образуемое обогревателем в сторону потолка. Если этого не сделать, то оно уйдет в пол.
4. Место терморегулятора должно быть определено заранее и находится в непосредственной близости, как от источника электроэнергии, так и заземляющего контура.

   Термостаты входят далеко не в каждый комплект теплых электрических полов, но приобретая систему какой-либо марки, этот элемент рекомендуется брать от того же производителя. Это гарантия того, что ничего не нужно будет подгонять и проверять на совместимость.

5. На месте будущей установки терморегулятора следует заранее проделать в стене штробы, куда будет укладываться кабель системы теплого пола.

Такие подготовительные действия должны предшествовать укладке любого из электрических теплых полов.

На сегодняшний день самыми популярными являются:

• кабельный теплый пол;
• нагревательные маты;
• инфракрасная пленка.

У каждого из них есть свои плюсы и минусы, так что при выборе одного из них в качестве основного обогрева, стоит основательно изучить технические характеристики всех видов электрических полов.

Укладка кабельного пола

Эта система напольного обогрева является самой дешевой, но и более трудоемкой при монтаже. В ее основе лежит кабель, который укладывается на подготовленную поверхность, закрепляется на ней, подключается к источнику питания, заливается раствором и покрывается финишным покрытием.

Вся сложность укладки в том, что нужно не только заранее рассчитать количество кабеля, но и его мощность, и шаг между витками. Чтобы эффективно работал электрический кабельный теплый пол, монтаж должен проводиться по выбранной заранее схеме.

В зависимости от площади комнаты и ее расположения обогревательная система укладывается в виде:

• зигзага;
• улитки;
• петель.

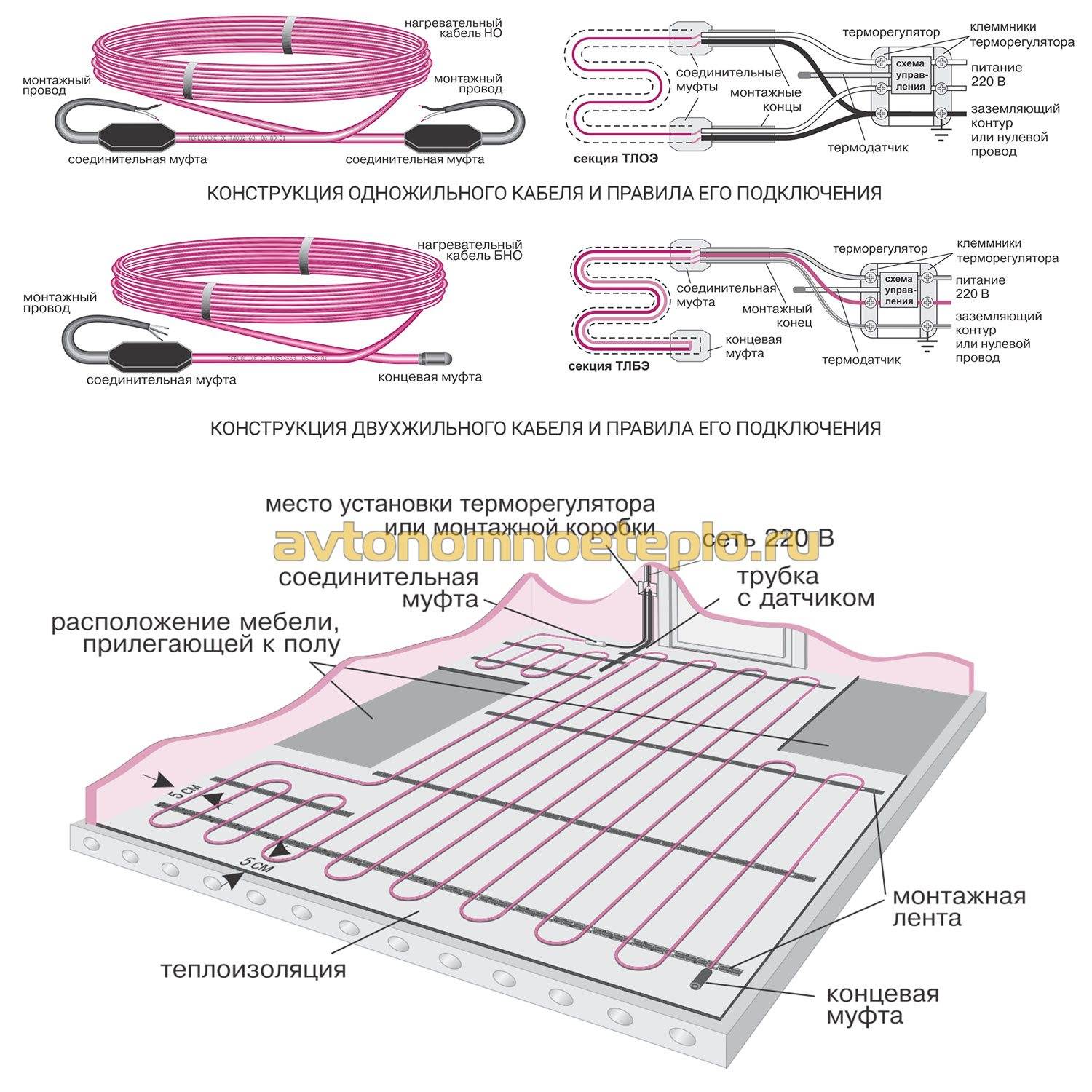

Первоначально применялся одножильный кабель, но так как электромагнитное излучение, которое вырабатывалось при его работе подходило далеко не всем, то с появлением двужильного аналога эта проблема исчезла. Он стоит несколько дороже, зато полностью безопасен.

Как класть электрический теплый пол? Прежде чем класть кабель на подготовленный пол, нужно расстелить и закрепить саморезами на расстоянии 50 см специальные монтажные ленты. В них предусмотрены фиксаторы, которые будут удерживать шнур в нужном положении.

Шаг укладки электрического теплого пола должен быть одинаковым на всей полезной площади, а начинается монтаж от терморегулятора.

Как правильно уложить электрический теплый пол (кабельный)?

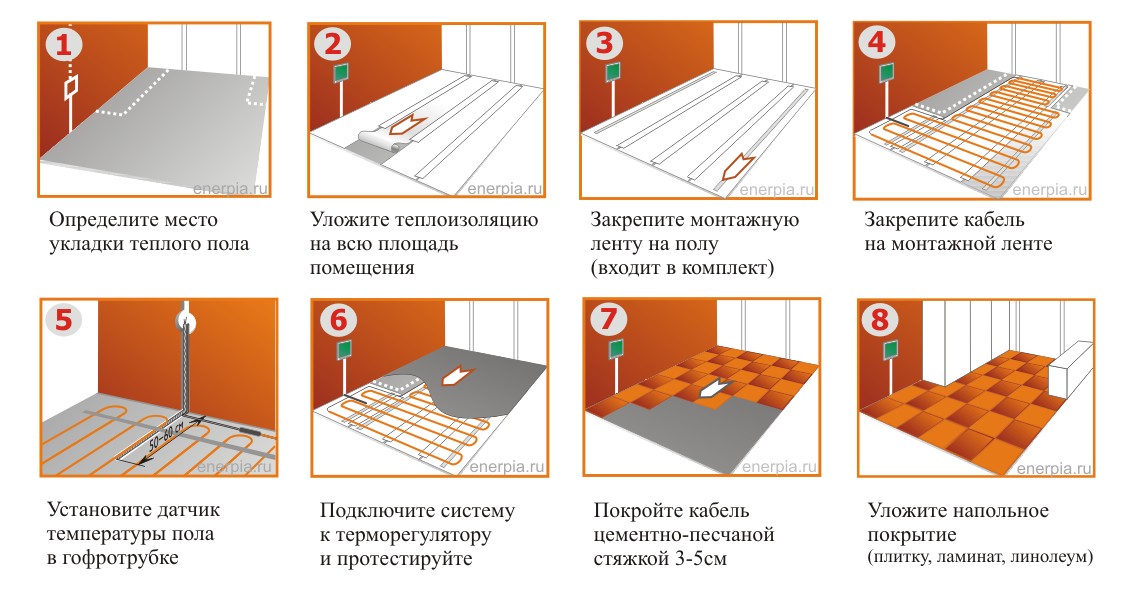

Инструкция по монтажу электрического теплого пола (кабельного):

1. Закрепить кабель на монтажной ленте не менее чем в 5 см от стен и предполагаемой мебели и в 10 см от нагревательных приборов, например камина.
2. Каждый виток кабеля следует тщательно зажать, избегая изломов при его поворотах.
3. Датчик температуры пола нужно расположить внутри заранее подготовленной гофрированной трубы с учетом, что их окончания должны совпадать. Чтобы раствор не попал на датчик, нужно отверстие трубки плотно закрыть.
4. После того, как один конец трубки будет уложен в подготовленную канавку в стене, а второй с датчиком закреплен между витками кабеля, можно проверить сопротивление системы.
5. Как соединить теплый пол электрический? Штробу с гофрой нужно замазать раствором, закрепить после этого терморегулятор и подключить его. Если все подсоединено правильно, то его индикатор загорится зеленым светом.
6. Следующий этап – это заливка всей системы кабельного пола стяжкой, а после ее полного высыхания – укладка напольного покрытия.

Так производится укладка и подключение теплого кабельного пола.

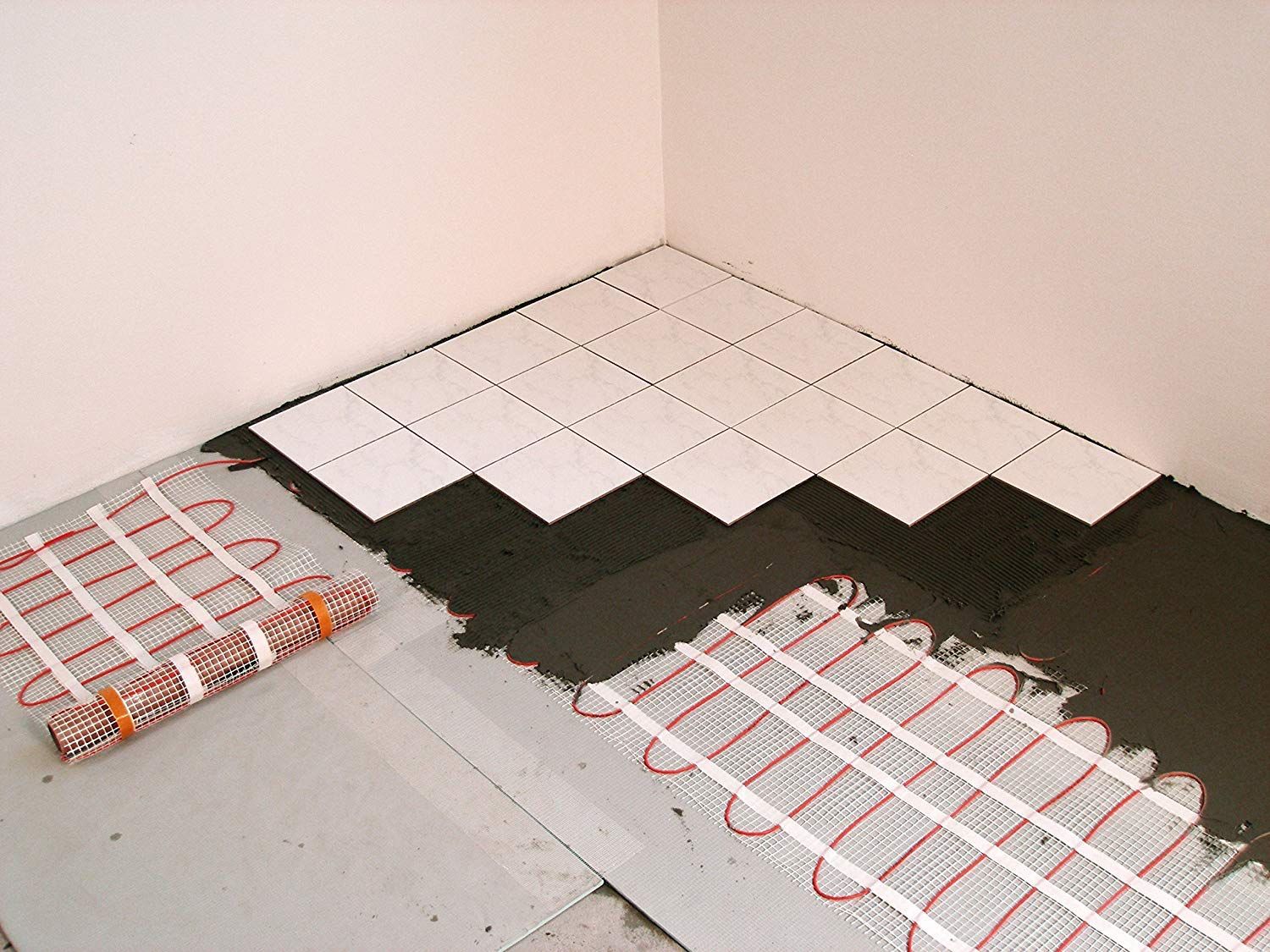

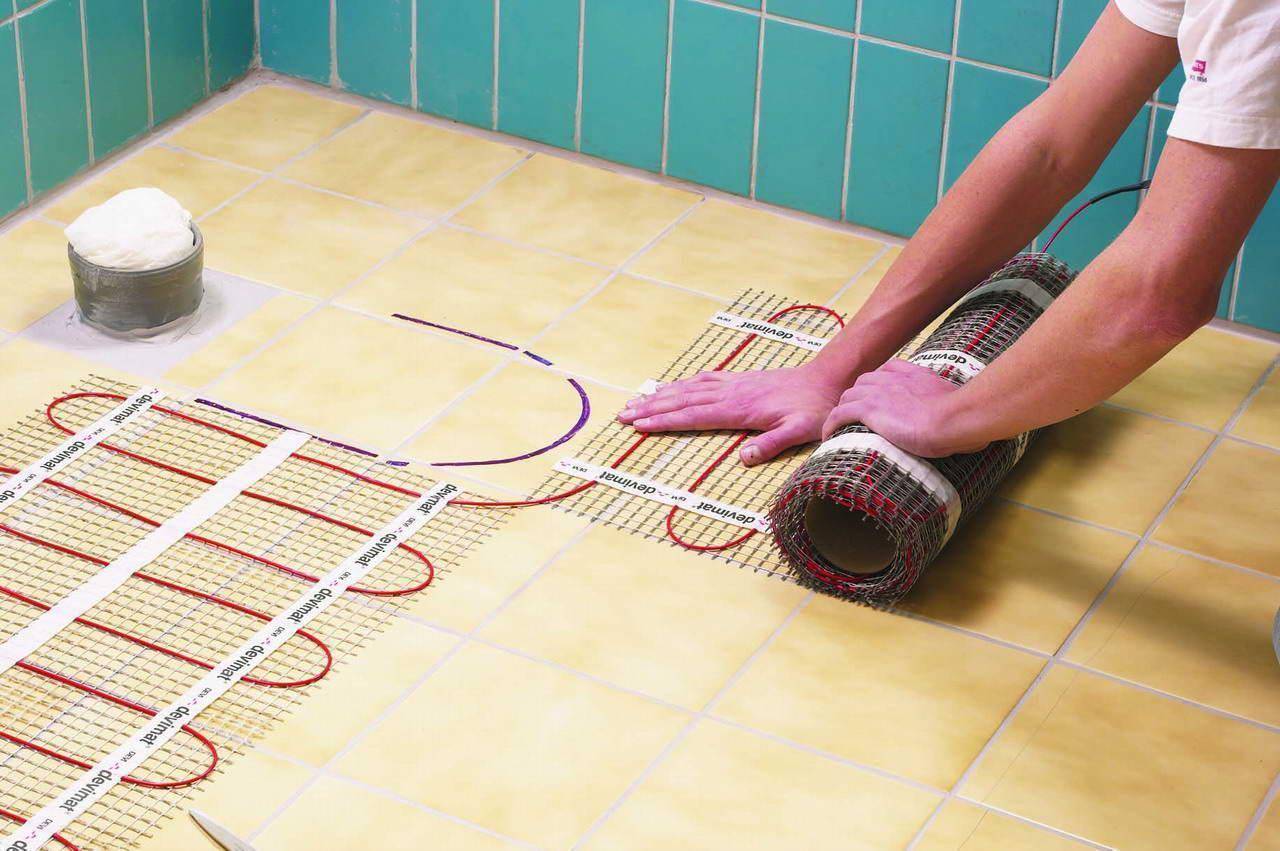

Укладывание нагревательных матов

Как смонтировать электрический теплый пол? Благодаря появлению этой системы монтаж теплого электрического пола значительно упростился, так как производители выпускают нагревательные маты с различным шагом кабеля и разной мощностью. Достаточно рассчитать, какие параметры необходимы для обогрева помещения, и купить уже готовую систему.

В основе матов лежит сетка из полимеров, на которой закреплен тонкий провод. Материал продается в рулонах, легко укладывается и подсоединяется.

Подобное устройство электрического теплого пола на бетонном основании не нуждается в дополнительной защите, как обычный кабель.

Как класть плитку на теплый электрический пол? Достаточно нанести слой кафельного клея и сразу приступать к укладке плитки.

Установка термостата для нагревательных матов проводится по такой же системе, как для кабельных полов.

При монтаже теплых электрических полов маты запрещено включать до полного высыхания плиточного клея. Как показывает практика, это отличный теплый пол электрический под плитку. Монтаж системы не требует стяжки, достаточно равномерно покрыть ее клеем, что сохраняет высоту комнаты, чего нет при укладке кабеля традиционным путем.

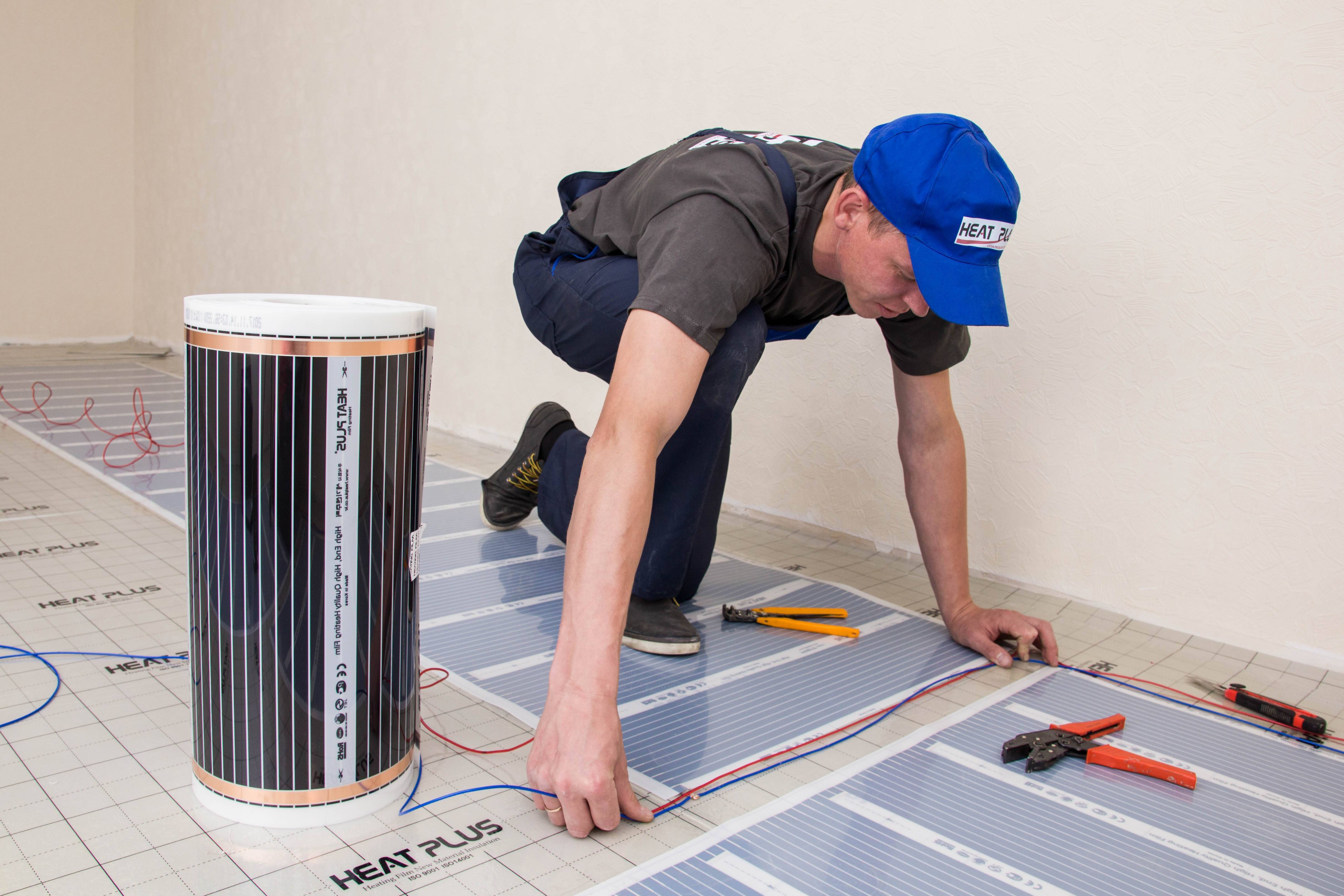

Монтировка инфракрасной пленки

Хотя эта система напольного обогрева является одной из последних разработок и стоимость ее еще «заоблачная», многие потребители предпочитают цене качество. Монтаж теплых электрических пленочных полов настолько упрощен, а эффект и экономичность так заметны, что покупка вполне себя оправдывает.

Как укладывать электрический теплый пол?

Правила укладки теплого электрического пола:

1. Ее нельзя монтировать под мебель или бытовую технику, поэтому с обстановкой комнаты лучше определиться заранее.
2. Чтобы получить максимальный эффект от пленочного пола, он должен покрывать до 70% полезной площади.
3. Если финишным покрытием будет линолеум, то следует непосредственно на пленку положить листы фанеры.

В остальном монтаж инфракрасной пленки мало чем отличается от укладки нагревательных матов.

Эта обогревательная система универсальна и подходит под все напольные покрытия, она потребляет меньше электроэнергии, равномерно прогревая комнату на трех уровнях:

1. «Ноги».
2. «Голова».
3. «Потолок».

Любая напольная обогревательная система нуждается в датчиках и терморегуляторах, поэтому, если они не входят в комплект, их нужно подбирать отдельно.

как установить, проложить водяной или электрический теплый пол, как прокладывать

Содержание:

Два варианта
Что представляет собой водяная система
Какими могут быть трубы
Выбор гидроизоляционных материалов и теплоизолятора
Что ещё понадобится для тёплых водяных полов
Монтаж водяных полов
Последний этап: проверка и стяжка
Тёплый водяной пол в деревянном доме
Особенности устройства водяных полов в квартирах
Схемы подключения в квартирах
Как обустроить электрические тёплые полы
Укладка в бетонную стяжку
Как положить плёночные полы под ламинат
Итоги
Видео

Полы с подогревом уже не входят в разряд экзотической разновидности систем отопления помещений. Более того, очень многие модели легко смонтировать самостоятельно. Это относится как к водяным, так и к электрическим системам.

Тёплые полы можно сделать в дополнение к основному обогреву, а можно оставить самостоятельным источником. Как проложить теплый пол, чтобы он хорошо грел? Нужно приобретать качественное оборудование и выполнять правильно монтаж, с соблюдением всех тонкостей. Устанавливают их в частных домах и в квартирах многоэтажных домов. Есть электрические модели, которые легко переносить с одного места на другое. Большой популярностью пользуются локальные системы подогрева.

Два варианта

Чтобы понять, как правильно сделать теплый пол, и можно ли с этим справиться самостоятельно, нужно познакомиться с их устройством. Рассмотрим два варианта тёплых полов — это водяные тёплые полы и системы электроподогрева. Каждый их вариантов имеет право на жизнь, окончательный выбор за потребителем.

Здесь множество тонкостей и нюансов, которые нужно учитывать, выбирая, какая система лучше:

1. Электрические системы при эксплуатации будут дороже, но зато их монтаж не составит труда и сами устройства и приборы гораздо дешевле.
   Сейчас можно выбрать электрические полы самых разных модификаций. Установка электронных терморегуляторов позволит существенно снижать энергопотребление, особенно в случаях, когда члены семьи большую часть времени проводят на работе или в разъездах. Большой плюс установки тёплых электрических полов — можно с помощью термодатчиков задавать разную температуру в отдельных помещениях. Например, в детской можно сделать теплее, чем в общей комнате.
2. Водяные полы сложно монтировать, и даже самое простейшее оборудование для него будет дороже качественного электрического, однако в процессе эксплуатации они окупят себя. Сложность монтажа заключается в том, что нужно подобрать подходящие трубы, которые не так легко монтировать, как кажется, так как они должны быть цельным змеевиком. Водяные полы, сделанные из качественных труб, с соблюдением всех условий, считаются очень долговечными и надёжными. Экономия в том, что водяные полы можно подключить к уже имеющемуся отопительному агрегату. Как правило, это газовый котёл, а это топливо считается наиболее дешёвым. С другой стороны, чтобы установить газовый агрегат, нужны немалые средства. Поэтому при небольшой площади дома и тёплых зимах можно обойтись и электрическими тёплыми полами.

Чтобы выбрать удобный вариант, нужно знать, как правильно установить электрический теплый пол и как делать монтаж водяного.

Что представляет собой водяная система

Водяные полы предполагают наличие отопительного агрегата, к которому можно подсоединить водяной контур. Поэтому водяной пол монтируют чаще всего там, где есть возможность устройства автономной системы отопления. В таких случаях проблем никаких нет. Иногда их всё-таки подключают к центральным отопительным системам, но в этом случае есть некоторые нюансы, о которых позже.

Главным элементом такой системы являются трубы. Поэтому разбираясь, как правильно установить тёплый пол, нужно уделить внимание выбору материала, из которого изготовлены трубы.

Какими могут быть трубы

Чтобы правильно выбрать трубы для системы водяных полов, нужно знать, какими свойствами обладают материалы, из которых они выполнены, и на что особенно обращать внимание.

Важные моменты при выборе труб:

1. Трубы должны быть цельными по всей длине, без швов. Причём не имеет значения, сварные или паяные швы.
2. Полипропиленовые или жёсткие стальные трубы не подходят, так как их невозможно уложить на пол единым контуром. Под бетонную стяжку не используют переходники и фитинги, они для этого не предназначены по своим эксплуатационным характеристикам.
3. Под водяные тёплые полы подойдут эластичные трубы, которые не подвержены образованию накипи и не вступают в реакцию с кислородом. В технических характеристиках таких труб должно быть указано, что их можно монтировать под бетонную стяжку в систему тёплых полов.
4. Трубы должны выдерживать давление от 8 до 10 бар. Это очень важное условие при их выборе. Иначе есть вероятность того, что тёплые полы прорвут систему.
5. Среднее сечение труб должно быть от 16 до 20 мм. Более тонкий диаметр понизит теплоотдачу, а для более толстого нужно греть очень большой объём теплоносителя. Тем самым повысится расход на топливо.
6. Самыми лучшими для водяных полов считаются трубы из меди. Они сочетают в себе очень высокую теплоотдачу и долговечны. Однако очень дорогие по цене.


   Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

7. Долгое время оптимальным выбором был металлопластик. Но хорошие металлопластиковые трубы сейчас стоят не дешево. А трубы плохого качества в тёплые полы монтировать крайне не желательно, потому что переделка системы обойдётся очень дорого. Если покупать металлопластиковые трубы, то надо брать от известного, зарекомендовавшего себя на рынке производителя, в торговой точке, которой можно доверять.

Совет. При выборе металлопластика есть одна хитрость: нужно искать трубы, у которых предусмотрен кислородный барьер. Дело в том, что металлопластиковые трубы выполнены из алюминия, который при постоянном контакте с кислородом становится хрупким.

На рынке есть масса новинок из сшитого полиэтилена, выполненных с использованием высоких технологий. Для тёплых полов идеально подходят трубы с маркировкой «РЕ-Ха» и имеющие защитный слой «EVON». Потребители уже оценили их качество.

Гофрированная нержавеющая труба — ещё одна замечательная новинка. Но достаточно дорогая.

Важно. При выборе труб нужно учитывать, что контур только тогда уложен правильно, когда он цельный. При этом длиной один контур должен быть не более 80 метров. Когда такой длины оказывается недостаточно, то нужно закладывать две контурные линии.

Выбор гидроизоляционных материалов и теплоизолятора

Водяной тёплый пол предполагает устройство гидроизоляционного слоя. Им может стать обычная полиэтиленовая плёнка минимум в 150 микрон. Её расстилают по всей площади под весь контур.

Выбор теплоизоляторов большой. Наиболее эффективным является плиточный экструдированный пенополистирол с бобышками. Он не дешёвый, зато невероятно надёжный и его очень удобно укладывать.

Иногда в целях экономии используют пенопластовые плиты с характеристиками не менее 40кг/м3. Но все-таки мастера не рекомендуют этого делать. Считается, что даже такой плотный пенопласт может не выдержать. Как ведут себя пенопластовые плиты при большой нагрузке? Они «садятся», и таким образом создаётся угроза цельности смонтированной системе тёплых полов.

Обычный плиточный экструдированный пенополистирол без бобышек, гладкий, имеет хороший запас прочности. По стоимости доступен, и это золотая середина среди всех теплоизоляторов.

Что ещё понадобится для тёплых водяных полов

Кроме перечисленных материалов, понадобится делать армирующую сетку под стяжку.

Можно, конечно, сделать это самостоятельно. Но работа эта оправдывает себя только если в хозяйстве нашлись подходящие металлические пруты и их больше некуда приспособить. Покупать же лучше готовую сетку из проволоки в 3-4 мм, с ячейками 10 см.

Компенсатором температурных перепадов в бетонной стяжке является демпферная лента. Современная лента представляет собой вспененный полиэтилен толщиной 1 см. Рулоны бывают разной ширины, можно подобрать по размеру без труда.

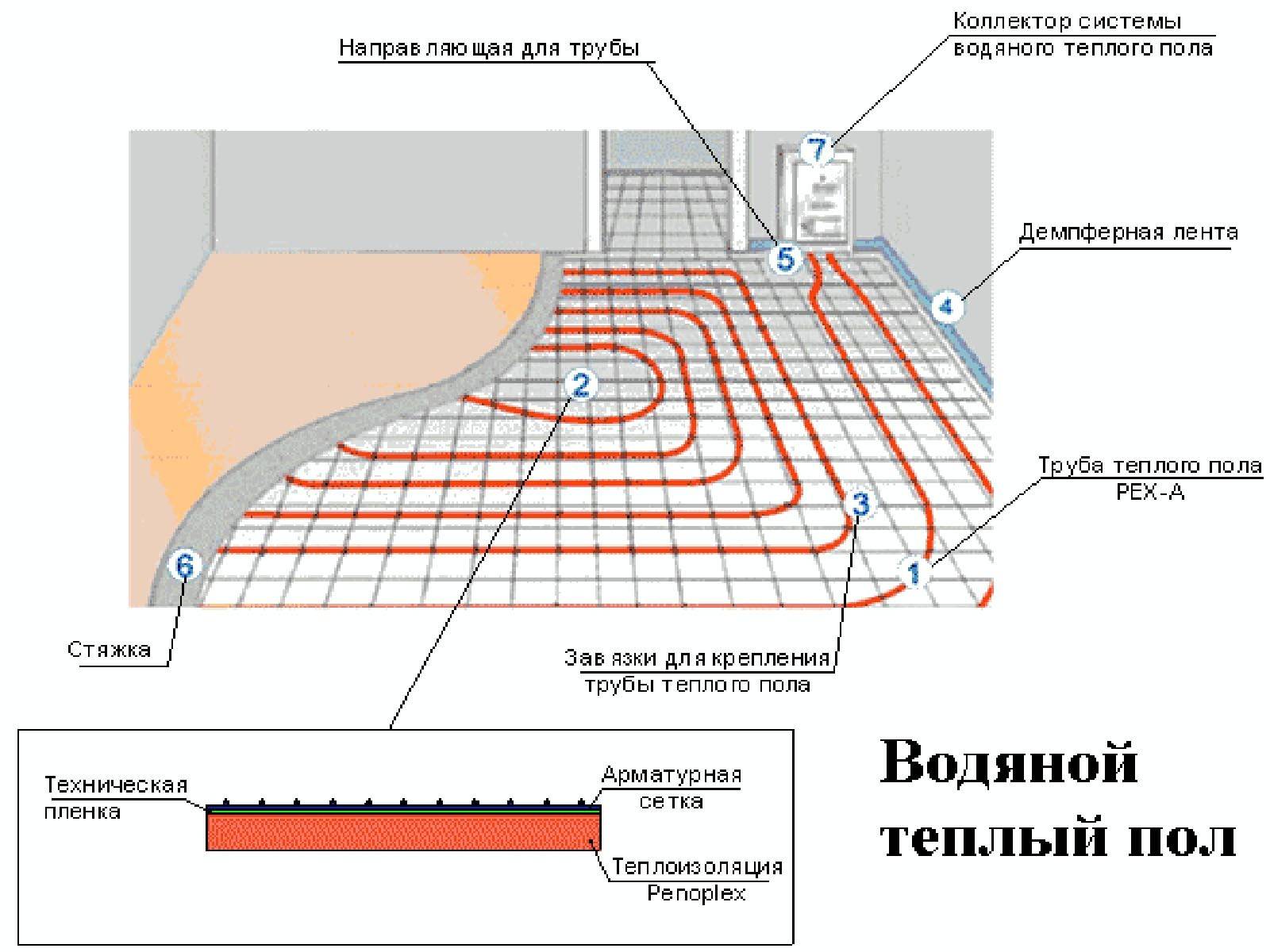

Монтаж водяных полов

Если материалы выбраны качественные, то вопрос, как правильно делать водяной теплый пол, решается гораздо легче и быстрее. В итоге все работы и действия будут более экономичными и переделывать несколько раз систему не нужно будет.

Есть много способов монтажа, этапы самого экономичного следующие:

1. Для начала нужно подготовить основу. Должна получится абсолютно ровная чистая поверхность. Небольшие впадины можно засыпать обычным песком. Когда неровности очень большие, то нужно будет сделать бетонную стяжку такой толщины, чтобы она полностью выровняла пол.
2. Затем кладут гидроизоляцию. Если перед этим пол выравнивали стяжкой, она должна к этому моменту высохнуть. Рулон полиэтилена раскатывают на всю площадь с внахлёст 15- 20 см и даже с небольшим заходом на стены.
3. По всему периметру помещения крепится демпферная лента. Это предохранит от трещин бетонную стяжку при нагреве. Если площадь очень большая, более 50 кв. м., то демпферная лента укалывается и между водяными контурами. Мягкий пластик в этом случае окажет большую услугу. Эти работы чаще всего доверяют профессиональным строителям.
4. Плиты теплоизолятора укладывают встык. Обычно достаточно 3-х сантиметрового гладкого экструдированного пенополистирола. Если речь идёт о первом этаже частного дома, где холодная поверхность, утеплитель можно взять большей толщины. Однако более 5 см. брать не нужно, только если это не Северный регион.
5. Теперь идёт черёд армирующей сетки. Она укладывается сразу сверху утеплителя ровными рядами. Звено сетки может быть как 10 см, так и 15 см. Оба варианта подходят.

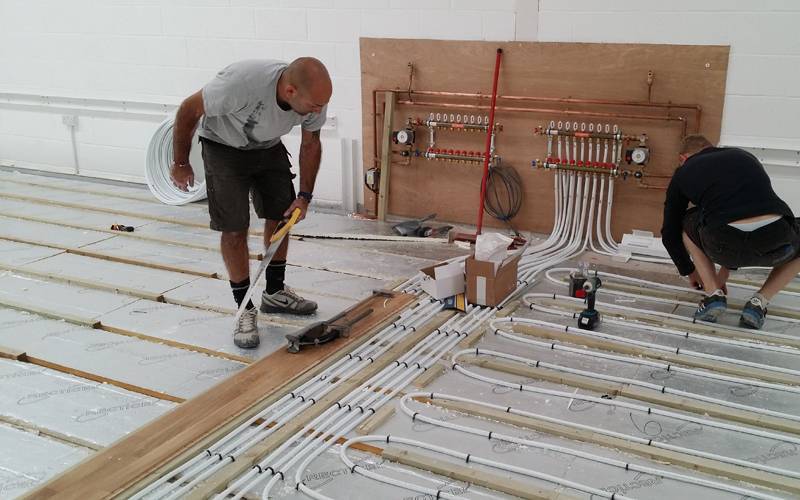

6. Дошла очередь и до гибкой трубы. Её можно уложить в виде змейки или улитки. Теплоотдача от этого не меняется. Но замечено, что «улитка» лучше себя ведёт в помещениях правильной геометрической формы — квадратных или в виде широких прямоугольников. Змейку лучше стелить в длинных вытянутых коридорах и на лоджиях.
7. Уложенные трубы нужно закрепить. Делают это с помощью пластиковых клипсов (в утеплитель) либо хомутами (к арматурной сетке). На одном погонном метре нужно закрепить не менее трёх клипсов или хомутов.

   Важно. Между подачей и обраткой оставляют зазор 10 см. Более близкое расстояние делать не рекомендуется. Если сделать шире, то температуру теплоносителя придётся увеличивать. Контур укладывается примерно на расстоянии 15 см. от стены.

8. Все контуры в итоге собираются в один узел, который подсоединяют к распределительному коллектору. Подающий и обратный коллекторы располагают в ящике, который крепят на стену. Обычно габариты такого шкафа следующие: 60х40х12 см. Их можно изготовить самостоятельно или купить готовый.

Важно. Как сделать так, чтобы труба при выходе из бетонной стяжки не переломилась? В месте перехода на неё надевают специальный металлический уголок. Как вариант — гофрированный пластиковый или металлический рукав.

Трубы присоединяют к коллекторам в следующей последовательности: гайка, уплотнительное кольцо, соединительный ниппель. Затем гайку закручивают.

Последний этап: проверка и стяжка

Следующий очень важный этап — проверка работоспособности пола. Его нужно наполнить водой под давлением, которое выше рабочего в полтора-два раза.

Можно использовать не воду, а воздух, который нагнетается с помощью компрессора. Главное, выдержать давление и оставить так минимум на 2-е суток. Конечно, в зимних условиях можно использовать только воздушны компрессор, та как вода может замерзнуть.

После того как всё проверено, течи нигде не обнаружено, можно делать бетонную стяжку.

Этапы работ:

• трубы укрывают ещё одним слоем арматурной сетки;
• устанавливают маяки;
• заливают бетоном пропорции цемента и песка 1:3. На каждый мешок цемента добавляют стакан клея ПВА (200 грамм). Это нужно для пластичности.

Важно. Во время бетонных работ трубы должны быть под давлением. Следует знать, что бетон должен выстоять около 26-28 суток для того, чтобы набрать нужный уровень прочности. И только после этого можно производить запуск системы.

Очень облегчит задачу заливки бетонной стяжки раствор, который не нуждается в маяках. У него великолепное качество, но единственный недостаток: стоит недёшево, ведь даже на стяжку в пол сантиметра пойдёт его немало. Поэтому цементно-песчаный раствор будет хорошим вариантом.

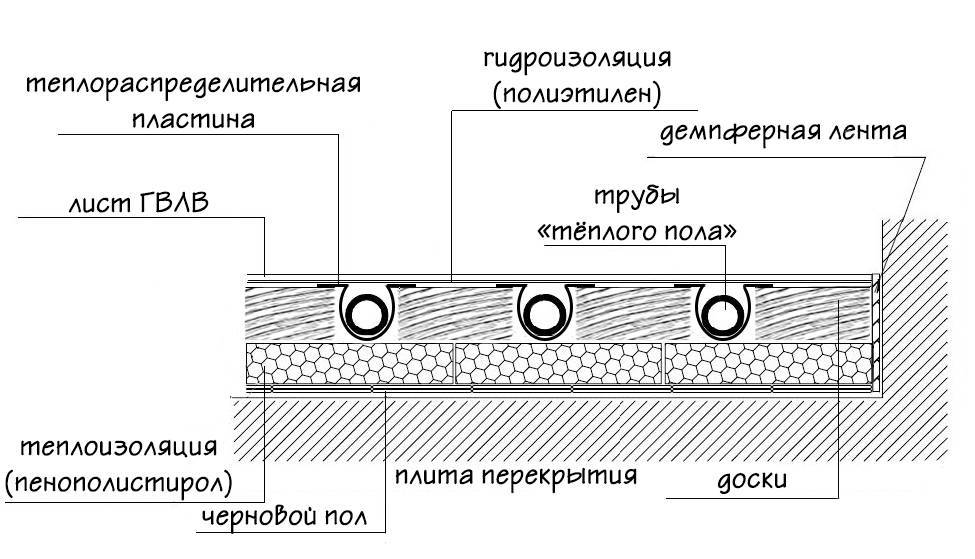

Тёплый водяной пол в деревянном доме

Если тёплые водяные полы устраивают в деревянным домах, или ситуация такая, что бетонная стяжка не подходит, то можно пойти по упрощённой технологии.

Например, вариант, когда полы уже утеплены, и теплоизолятор не нужен.

Как прокладывать теплый пол в таком случае:

• набивают на основу через промежутки обрезную доску 26х100 мм, получается настил для тёплых полов;
• в промежутки между досками укладывают трубы, для этого две доски прибивают встык, затем промежуток, снова следующие две доски;
• для повышения теплоотдачи между досками закладывают металлические пластины с пазами под трубы (лучше всего из алюминия, с ними легче работать и проще фиксировать).

Совет. Если вместо деревянного настила решено использовать теплоизолятор с бобышками, то к нему берут теплоотражатели из прочной оцинковки.

Далее технология укладки и подсоединения к коллекторам не отличается от классического варианта.

Когда предполагается сверху стелить ламинат, нужно расстилать полиэтилен, затем пенофол и только потом ламинат. Если в качестве чистового покрытия будет линолеум, то пенофол не нужен. Однако линолеум — не самое лучшее решение для тёплых полов. Далеко на каждый линолеум выдерживает температуру тёплого пола и деформируется.

Особенности устройства водяных полов в квартирах

Сделать дополнительно к настенным радиаторам водяной тёплый контур под полом — это мечта многих жильцов квартир многоэтажек. Однако воплотить мечту в реальность удаётся не всегда. И на это есть веские объективные причины. По закону подсоединять к центральному отоплению ещё какую-то систему нельзя. Запрещено даже добавлять дополнительные секции радиаторов.

И это требование оправдано тем, что мощность насосов и отопительных котлов рассчитано на определённый объём теплоносителя. И если его превысить, то оборудование не справится со своей задачей.

Немного проще с этим обстоят дела в новостройках проекта Т-44, что означает свободную планировку. В этом случае в техусловиях регламентируют мощность и объём. Их можно распределять на радиаторы и на контур тёплых полов.

Если жильцы идут на нарушение и увеличивают контуры, то в квартирах, которые идут следом за «пиратской», жильцы сразу почувствуют упавший уровень прогрева радиаторов.

Когда по жалобе жильцов виновника найдут, последует штраф и требование всё вернуть как было. Уж лучше выяснить, как правильно делать электрический теплый пол — выйдет дешевле.

Но даже если соседи окажутся добросердечными и их не будет волновать ситуация, то продать такую квартиру без переделки не получится. Иначе — опять нешуточный штраф и демонтаж. А это и время, и деньги. Читайте также: «Можно ли укладывать водяной теплый пол под ламинат и как лучше это сделать».

Если законодательно получится закрепить решение об устройстве водяных тёплых полов, то возникнут сложности другого плана. Полы в квартирах сложно монтировать, так как в радиаторах центрального отопления положено держать температуру около 70 градусов. Однако для пола верхняя температурная граница — 40 градусов.

Чтобы получить такой уровень, потребуется установка понижающего конденсатора — очень дорогостоящего и сложного прибора.

Вторая причина, которая говорит против монтажа водяных полов — в контурах забилось уже достаточно много сора, так как большинство систем смонтированы уже очень давно. В старых отопительных системах советских времён использовались другие материалы и оборудование. По этой причине подключенные к центральному отоплению водяные полы быстро выйдут из строя.

Схемы подключения в квартирах

Какой выход из ситуации?

В городских квартирах можно подключить водяной тёплый пол по нескольким предложенным схемам:

1. Схема А с применением двухходового крана, связанного с термостатом. Он регулирует поступление воды. Так же можно установить балансировочные вентили. Таким образом всего лишь напором будет регулироваться уровень температуры. При этом перепускным клапаном контролируется давление.
2. Схема Б предполагает использование байпаса, который представляет собой перемычка между гребёнками. Здесь можно обойтись без пропускного клапана.
3. Схема В предусматривает установку трёхходового клапана на обратку. Он будет перенаправлять остывшую воду на подачу, выравнивая нужный температурный режим. Простейшая, но надёжная схема.
4. Схема Г — то же самое, что и В, только трёхходовой клапан ставят на ввод. Он разбавляет горячую воду остывшей из обратки перед тем, как направиться к циркуляционному насосу.
5. Схема Д. Здесь нужен четырёхходовой смесительный клапан. Можно ставить как с ручным, так и автоматизированным управлением.
6. Схема Е. Одна их самых сложных и дорогостоящих, так как требуется приобретать манометр, воздухоотводчик и клапан, который будет регулировать давление. Но и это ещё не все. Нужен мембранный расширительный бак для компенсации гидроударов. Кроме того, теплоноситель подпитывают с помощью блока, снабжённого фильтром, обратным клапаном и вентилем. Читайте также: «Как запустить теплый водяной пол правильно – последовательность и порядок действий».

Как обустроить электрические тёплые полы

Водяные полы — это всё-таки довольно сложный вариант монтажа. Не всегда оправдано делать упор на дешёвый монтаж и малые затраты при эксплуатации. Кроме того, водяной контур очень сложно подключить в квартире. Альтернативой в данном случае выступают электрические полы. Чтобы знать, как правильно сделать электрический теплый пол, нужно знать, какими они бывают. Условно их можно разделить на три категории:

• нагревательные кабели;
• обогревательные маты;
• плёночные тёплые полы.

Если углубиться в систему, то нужно уточнить, что обогревательные маты являются теми же кабелями, только закреплёнными на гибкой сетке.

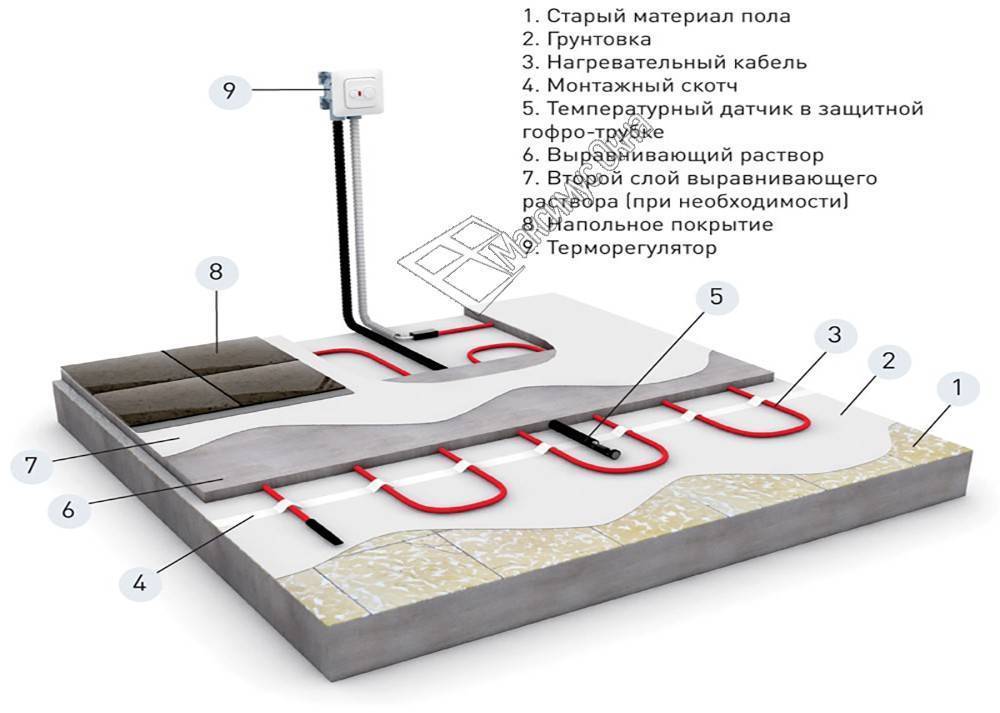

Укладка в бетонную стяжку

Как правильно смонтировать электрический теплый пол, чтобы при дальнейшей эксплуатации он не доставлял хлопот? В первую очередь, нужно определить, где будет стоять терморегулятор. Располагают его на высоте около 30-35 см. от пола, ниже не целесообразно.

Итак, этапы монтажа тёплых электрических полов:

1. Устанавливают терморегулятор. Монтаж этого прибора — практически то же самое, что и монтаж розетки с закрытой проводкой.
2. Вниз от терморегулятора делают штробу под питающие и управляющие провода. Это углубление размерами примерно 2х2 см.
3. Очищают от мусора и острых предметов основание.
4. Делают теплоизоляционный слой. В квартирах лучше всего брать вспененный полиэтилен, покрыты фольгой (изолон). Его необходимо застелить единым слоем, стыки проклеить с помощью скотча.
5. Так как речь идёт о бетонной стяжке, обязательно по периметру закрепляется демпферная лента. Для укладки греющего кабеля нужна будет монтажная лента.
6. К монтажной ленте (пластиковой или металлической) крепят кабель с помощью специальных клипсов.
7. Если выбраны маты — их просто прибивают к основе.

   Важно. Электрические полы нельзя монтировать под тяжёлой мебелью. Следует отступить и от стен примерно на 5 см. Если в помещении ест ещё нагревательные элементы, то от них тёплые полы должны располагаться не мене чем на десяти сантиметровом удалении. Между витками кабеля расстояние выдерживают в 8 см.

8. Следующий этап — завести кабель в гофрированный мягкий рукав, чтобы не повредить его бетонной стяжкой. Радиус изгиба — около 5 см.
9. После проверки системы делают бетонную стяжку.

Для электрического тёплого пола не нужно делать мощную бетонную стяжку, достаточно толщины в 3 см. Раствор так же можно брать готовый или делать самому цементно-песчаный.

Как положить плёночные полы под ламинат

Чаще всего плёночные полы укладывают под ламинат.

Алгоритм действий схож с тем, который следует выполнять при укладке кабелей:

• простилают изолон,
• стыки проклеивают скотчем;
• прибивают по периметру демпферную ленту;
• полосы тёплого пола разрезают на нужные отрезки и накладывают сверху утеплителя.
• по краям плёнки проходит серебряная или медная шина, в месте разреза её нужно обязательно заизолировать битумной липкой пластинкой;
• к шинам подключают и опрессовывают плоскогубцами контакты питающих металлических проводов.

Все контакты в обязательном порядке закрывают битумным липким изолятором. Все выступающие части контактов прячут в вырезанные углубления в теплоизоляторе.

Устанавливают температурный датчик и так же прячут его в вырезанное углубление в изолоне. Для того чтобы вырезать углубления в теплоизоляторе, используют обычный нож.

Всю эту процедуру нужно делать аккуратно и старательно, не оставляя оголённых проводов.

Сверху греющую плёнку накрывают полиэтиленовой плёнкой. Можно стелить ламинат. Читайте также: «Как постелить ламинат своими руками – инструкция от специалиста».

Важно. При укладке ламината на греющую плёнку не требуется устройства прослойки из вспенённого полиэтилена. Если вместо ламината сверху надо будет уложить линолеум или ковролин, то нужно поверх плёнки постелить фанеру толщиной 1 см. Толстую фанеру брать не рекомендуется, чтобы не тратить лишнюю энергию на её прогрев.

Итоги

Тёплые полы реально постелить в любом помещении самостоятельно, если знать все тонкости и особенности монтажа. Чтобы решить, как самому уложить теплый пол, важно подобрать под конкретное помещение подходящий вариант тёплых полов. Не всегда дешёвый монтаж оправдывает дорогую эксплуатацию. То же самое можно сказать и о сложностях устройства водяного пола.

Оборудование дешёвое, но монтаж сложный и длительный. Поэтому электрические полы всё чаще оказываются в приоритете. Их основное преимущество — мобильность и возможность лёгкой регулировки температурного режима. Существует множество способов монтажа, как электрических, так и тёплых полов. Это зависит от плана дома, финансовых возможностей, выбора материала и оборудования. Читайте также: «Какой пол лучше сделать в квартире – выбираем из лучших покрытий».

Как установить систему водяного теплого пола?

Адам Бранделл — опытный установщик напольного отопления и основатель компании Circa Installations. В этом гостевом блоге Адам делится некоторыми советами о том, как установить систему водяного обогрева пола Warmup. Независимо от того, являетесь ли вы профессиональным установщиком или думаете об установке новой системы у себя дома, вы обязательно найдете эти советы полезными для своего будущего проекта. Вы узнаете больше о:

• Почему чистка чернового пола имеет решающее значение перед установкой теплого пола
• Почему вы должны убедиться, что выбранная вами отделка пола подходит для UFH
• Важность изоляции
• Почему вам следует спланировать установку и протестировать систему
• Как найти лучшую систему для дома и как ее купить

1.

Очистите черный пол перед установкой системы теплого пола.

Трубы отопления, используемые в системах водяного теплого пола, прочны и долговечны. Тем не менее, по-прежнему важно тщательно очистить черный пол перед установкой новой системы, чтобы избавиться от любых неровных краев, которые могут их повредить.

В зависимости от того, какую систему вы выберете, труба теплого пола может быть либо непосредственно прикреплена к слою отдельного изоляционного материала, как, например, в системе Clypso, либо встроена в сопутствующие панели системы, как в случае VLo Ultra-12. Низкая система сборки. Труба будет удерживаться в таком положении, чтобы каждая петля находилась на указанном расстоянии — обычно от 200 мм до 250 мм друг от друга, в зависимости от проекта. Максимальная длина трубы, которую можно использовать в одном помещении, составляет около 100-110 м. Перед укладкой теплоизоляционного слоя вам также может понадобиться уложить влагозащитную мембрану на черновой пол.

2.

Сначала установите коллектор

В мокрых системах коллектор – узел, который соединяет трубопровод UFH с источником тепла в конкретном помещении или зоне – должен устанавливаться в первую очередь. При выборе места установки необходимо учитывать вес устройства и труб, которые в конечном итоге подключаются. Прочтите нашу экспертную статью, чтобы узнать больше об установке коллектора.

3. Учитывайте максимальную температуру пола

Одним из наиболее важных моментов, который следует учитывать, является вид готового пола, который будет уложен поверх системы, поскольку некоторые напольные покрытия имеют ограничения по максимальной температуре. Виниловые полы имеют максимальную температуру 27°C, как и ковровые покрытия, ламинат и деревянные полы.

Если окончательным напольным покрытием будет плитка или керамика, я всегда рекомендую использовать гибкий самонивелирующийся латекс или эластичный клей для плитки, чтобы покрыть систему защитным слоем, так как это облегчает укладку плитки.

Дополнительную информацию о мощности и температуре пола можно найти здесь.

4. Используйте изоляцию для повышения энергоэффективности

Я не могу не подчеркнуть, насколько важна установка изоляции Warmup. Многие люди пытаются сэкономить деньги и не заморачиваться с изоляцией пола, но она имеет огромные преимущества от сокращения времени нагрева до экономии энергии и снижения эксплуатационных расходов в долгосрочной перспективе.

5. Планирование и измерение

Планирование имеет важное значение, поэтому тщательно измерьте площадь и спланируйте установку. Мой совет — не торопитесь с этим, так как в долгосрочной перспективе это значительно ускорит установку. Обязательно учитывайте все приспособления и фитинги, которые будут установлены — например, при установке ванной комнаты ваши унитазы и ванны должны быть закреплены на полу, поэтому эти приспособления необходимо учитывать при планировании схемы вашей системы отопления. . Кроме того, убедитесь, что ваш существующий черный пол свободен от пыли и грязи, и, если это деревянный черный пол, убедитесь, что половицы не скрипят, так как исправить это впоследствии будет непросто.

6. Протестируйте систему

Очень важно протестировать систему до и после всех этапов установки. Если вы не уверены, просто попросите своего установщика сделать это до того, как будет уложено последнее напольное покрытие.

Также помните, что все системы Warmup поставляются с гарантией установки SafetyNet™, которая означает, что если система обогрева будет повреждена во время установки, ее можно будет заменить бесплатно, что обеспечит вам дополнительное спокойствие при установке системы. Warmup также предлагает лучшую на рынке послепродажную техническую поддержку, поэтому, если у вас возникнут какие-либо проблемы с вашей системой отопления, мы здесь, чтобы помочь.

Дополнительный совет: как выбрать лучшую систему для вашего дома

Полы с подогревом — это более экологичное решение для обогрева современных домов. Это отличный способ снизить углеродный след вашей собственности, а также сэкономить деньги на счетах за электроэнергию. A Более низкие эксплуатационные расходы водяной системы Warmup по сравнению с более традиционными методами отопления могут сэкономить вам сотни фунтов стерлингов в год. Новые проекты хорошо подходят для мокрых систем, так как вы можете учитывать размеры системы при проектировании здания. Тем не менее, наша линейка низкопрофильных мокрых систем VLo была специально разработана для модернизации в рамках проектов реконструкции дома, поэтому независимо от размера и масштаба вашего проекта мы предлагаем гидросистемы, идеально соответствующие вашим потребностям.

Вы можете использовать онлайн-инструмент расчета стоимости от Warmup, чтобы узнать, какая система лучше всего подходит для вашего дома. Просто введите несколько деталей о вашем проекте, и мы поможем выбрать систему и сообщим вам точную стоимость ее покупки. Наши водные системы можно приобрести онлайн и доставить непосредственно к вашему проекту. Вы также можете связаться с Warmup, чтобы получить консультацию о пригодности выбранной системы и обсудить любые ремонтные работы, которые должны быть выполнены до начала установки. Вы должны остерегаться более дешевых альтернатив, сделанных из продуктов низкого качества, и всегда удостоверьтесь, что вы покупаете подлинный продукт у авторизованного реселлера Warmup, чтобы обеспечить лучшее соотношение цены и качества.

Установка теплого пола: практическое руководство

Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Вот как это работает.

Укладка мокрого теплого пола своими руками возможна, если вы грамотный домашний мастер (Изображение предоставлено Гетти)

Установка теплого пола — непростая задача, но для компетентного мастера она может сэкономить деньги на вашем проекте — если у вас есть необходимые навыки.

Несмотря на то, что большую часть работ по установке теплого пола можно выполнить самостоятельно, есть некоторые моменты, о которых следует уведомить. Поэтому эти элементы должны быть выполнены квалифицированным специалистом. Ключевыми из них являются установка нового коллектора теплого пола для мокрой системы или подключение источника питания для электрического теплого пола.

Независимо от того, планируете ли вы укладывать теплый пол в качестве проекта «сделай сам» или просто хотите понять процесс, наш эксперт по устойчивому строительству Тим Пуллен объяснит, как это сделать, в этом пошаговом руководстве по мокрому напольному отоплению.

Конечно, важно помнить, что браться за самодельные проекты следует только в пределах своих возможностей. Если вы совершите ошибку, ее исправление может стоить вам больше, чем первоначальная экономия средств.

Прежде чем приступить к работе, стоит спланировать, где будут располагаться ваши трубы, а также подготовить все необходимое оборудование и инструменты.

1. Подсоедините трубу к коллектору

Первым шагом является подсоединение трубы напольного отопления к коллекторам напольного отопления. Коллектор уже будет установлен профессионалом, и вам не следует делать это самостоятельно.

Коллектор напольного отопления, прикрепленный к стене (Изображение предоставлено c/o Wunda Group)

2. Укладка теплоизоляции напольного отопления

После укладки теплоизоляции вам нужно будет начать укладку трубы. Это важный элемент, и его нельзя упускать из виду — укладка теплоизоляции под теплым полом повысит эффективность, препятствуя движению тепла вниз

3. Приступайте к укладке трубы

После укладки изоляции вам нужно будет приступить к укладке трубы. Обязательно очистите черный пол перед прокладкой труб, чтобы убедиться, что ничто не повредит трубы.

Раскатывание труб напольного отопления (Изображение предоставлено c/o Wunda Group)

4. Закрепите трубы напольного отопления

Прикрепите трубу к изоляции с помощью скоб для труб. Убедитесь, что вы закрепили трубу на правильном расстоянии, чтобы обеспечить оптимальное распределение тепла. 9

трубы по всей площади пола, используя несколько петель для больших пространств.

Все мокрые трубы теплого пола уложены (Изображение предоставлено c/o Wunda Group)

6. Подготовьте стяжку

Смешайте стяжку или выберите готовый вариант. Перед укладкой стяжки пола трубы всегда должны быть испытаны давлением. Не менее важно следить за тем, чтобы трубы были заполнены водой во время укладки стяжки, чтобы любые повреждения были немедленно видны и могли быть устранены до завершения укладки стяжки.

Грузовик для стяжки прибывает на место (Изображение предоставлено c/o Wunda Group)

7. Залейте стяжку

Осторожно залейте самонивелирующейся стяжкой трубы, убедившись, что трубы надежно закреплены, а изоляция сидит ровно.

Стяжка стабилизируется химическим спреем перед окончательной трамбовкой для получения гладкой поверхности.

Укладка стяжки на трубы напольного отопления (Изображение предоставлено c/o Wunda Group)

Убедитесь, что трубы ровные, а стяжка покрывает их (Изображение предоставлено c/o Wunda Group)

8. Дайте высохнуть

Перед включением подогрева пола дайте стяжке высохнуть не менее 7 дней. В этот момент включите теплый пол на самую низкую температуру, постепенно повышая ее в течение нескольких дней.

Стяжка, оставленная сохнуть на полу с подогревом (Изображение предоставлено c/o Wunda Group)

Воплотите в жизнь дом своей мечты с помощью советов экспертов, практических руководств и вдохновения для дизайна прямо на вашу электронную почту.

Свяжитесь со мной, чтобы сообщить о новостях и предложениях от других брендов Future. Получайте электронные письма от нас от имени наших надежных партнеров или спонсоров.

Тим является экспертом в области методов устойчивого строительства и энергоэффективности в жилых домах и пишет на эту тему для журналов и национальных газет. Он является автором книг «Библия устойчивого строительства» , «Просто устойчивые дома и анаэробное пищеварение — производство биогаза — производство энергии: экспертное руководство Earthscan».

Его интерес к возобновляемым источникам энергии и устойчивому развитию был впервые вдохновлен посещением теплового насоса Королевского фестивального зала и проектами по производству тепла из отходов в Эдмонтоне. В 1979

этот первоначальный всплеск энтузиазма привел к тому, что он попытался (и потерпел неудачу) построить биогазовый реактор для преобразования свиного навоза в топливо в сторожке Кента, его первый проект по переоборудованию.

Переезд в 2002 году в небольшой участок земли в Южном Уэльсе, что обеспечило ему доступ к более широкому спектру природных ресурсов, разожгло его энтузиазм в отношении устойчивого развития. Затем он установил на объекте возобновляемые технологии, в том числе котел на биомассе и ветряную турбину.

Он официально руководил консалтинговой компанией WeatherWorks по энергоэффективности и выступал спикером и экспертом на выставках жилищного строительства и ремонта по всей стране.

Получить информационный бюллетень по строительству и ремонту жилья

Воплотите в жизнь дом своей мечты с помощью советов экспертов, практических руководств и вдохновения для дизайна прямо на вашу электронную почту.

Спасибо, что подписались на Homebuilding. Вскоре вы получите электронное письмо с подтверждением.

Возникла проблема. Пожалуйста, обновите страницу и повторите попытку.

Отправляя свою информацию, вы соглашаетесь с Условиями использования и Политикой конфиденциальности и вам исполнилось 16 лет.
