Монтаж пленочного теплого пола своими руками

Cистема инфракрасного теплого пола пленочного типа является одной из инновационных и уникальных разработок, которая позволяет решать проблемы, возникающие при обустройстве отопления жилья.

Как правильно выбрать комплектующие для системы и уложить инфракрасный теплый пол своими руками, рассмотрим подробнее.

Содержание статьи:

Как устроена ИК-система?

Инфракрасный теплый пол представляет собой довольно сложную систему, изготовить которую самостоятельно в домашних условиях не получится.

Система создана на основе уникальной наноструктуры, которая способна генерировать инфракрасное излучение, невидимое человеческому глазу.

В зависимости от типа исполнения нагревательных элементов ИК-системы делятся на два основных вида: стержневые и пленочные

Пленочные системы выполнены из полос карбоновой пасты – высокопрочного углепластика, которые скрыты под термостойкой полиэтиленовой пленкой.

Все полосы, толщина которых не превышает и десяти миллиметров, расположены на равноудаленном расстоянии в 10-15 мм и параллельно соединены между собой защищенными серебряным покрытием плоскими токоведущими шинами.

Под действием электротока, подаваемого на шины, карбоновые элементы начинают излучать ИК-излучение, длина волн которого в биорезонансном диапазоне варьируется в пределах 9-20 мкм

Основу стержневых систем составляют графитово-серебряные стержни, внутри которых проложен карбоновый материал. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку. Системы выпускаются в виде отдельных кабелей или готовых бухт.

Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а расположенных внутри помещения предметов: напольного покрытия, мебели, стен и потолка. Благодаря этому свойству скорость ИК-обогрева значительно выше традиционных аналогов – электрической и водяной систем.

К числу неоспоримых достоинств инфракрасного пленочного теплого пола стоит отнести:

  • Экологичность. Инфракрасные лучи по воздействию схожи с солнечным светом и потому оказывают благоприятное влияние на все живые организмы. Они не имеют побочного эффекта.
  • Простота монтажа. Конструктивные особенности системы позволяют при минимальных затратах и усилиях произвести качественный монтаж, владея лишь базовыми навыками строительных работ.
  • Сочетаемость с разными видами покрытия. Укладку инфракрасного теплого пола допускается выполнять сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

Благодаря тому, что нагревательные элементы в пленочной системе плотно заламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже в случае повреждения одной из карбоновых полос за счет параллельной схемы подключения остальные элементы будут продолжать работать.

Инфракрасная пленочная система — самый простой и доступный для самостоятельного устройства вариант напольного обогрева

Устройство пленочного напольного обогрева не требует обязательной заливки стяжки, потому меньше всего влияет на высоту потолков в обустраиваемых помещениях

Инфракрасную пленку укладывают на деревянные поверхности без устройства дополнительных приспособлений. Причем подходит она и для установки на стены или потолок

ИК-полы подходят для обустройства веранд, террас, лоджий, организованных на открытом месте спортивных площадок, кафе, зон отдыха

Для раскроя и монтажа обогревающей пленочной системы не нужны специализированные инструменты и приспособления. Главное, в точности соблюдать приложенный производителем инструктаж

Для устройства финишного покрытия по инфракрасному обогреву идеально подходит ламинат, может применяться паркетная доска

Инфракрасные пленочные полы устраивают под последующую укладку линолеума. Однако покрытие кладут после настила слоя фанеры

Инфракрасные пленки отлично работают в паре с ковролином, но тоже с укладкой фанерного слоя. Прямой контакт с электрическим полом должен быть исключен

Самая простая в укладке система

Преимущества пленочных полов

Укладка на деревянное основание

Возможность укладки на открытых площадках

Раскрой пленочной системы для монтажа

Укладка ламината по инфракрасным полам

Укладка линолеума на инфракрасный вариант

ИК система под ковровыми покрытиями

Толщина термопленки не достигает и 5 миллиметров, а потому практически не «съедает» высоту комнаты. Благодаря этому ее смело можно устанавливать практически под любое покрытие. К тому же такую пленку допускается размещать на вертикальных поверхностях, фиксируя к стенам и потолку, обеспечивая зональный обогрев комнаты.

Уязвимым местом системы является боязнь “запирания”, при которой обогреваемые участки могут выходить из строя под тяжестью установленных на них крупных предметов

По этой причине пленочный материал укладывают только в тех зонах, где не будет стоять крупногабаритная техника и мебель. С осторожностью стоит использовать ИК-системы во влажных помещениях, поскольку есть риск поражения электротоком.

Расход электроэнергии на эксплуатации инфракрасного теплого пола напрямую зависит от режима работы системы и рабочей площади помещения. Рекомендуем также ознакомиться с другой нашей статьей, где подробно описан пленочный тип обогрева для помещений.

Выбор комплектующих системы

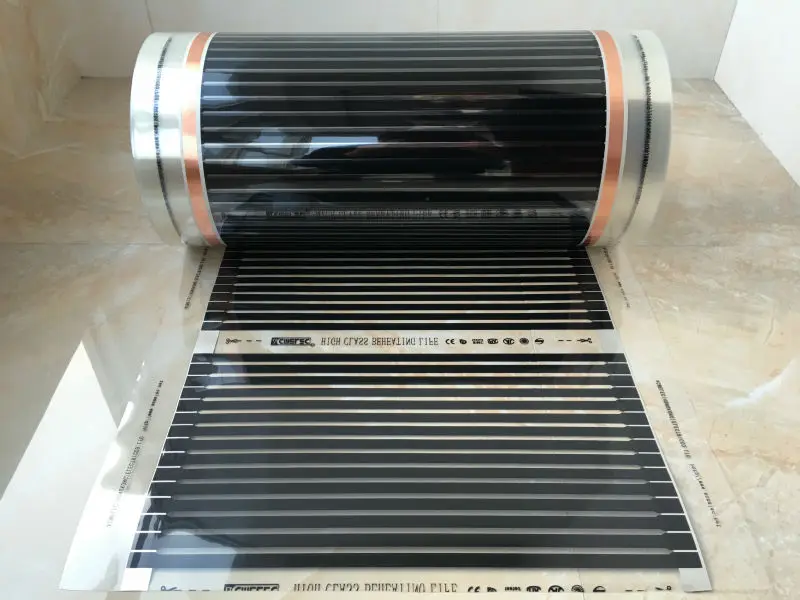

Помимо углеродных нагревательных полос, запаянных в лавсановую пленку, система пленочного пола требует наличие терморегулятора, оборудованного температурным датчиком.

Варианты исполнения пленки

Вариантов пленочных полов на современном рынке представлено немало. И все они приблизительно имеют схожие характеристики: потребляемую мощность от 25 до 80 Вт/ч., а рабочую температуру от 30 до 50 °С.

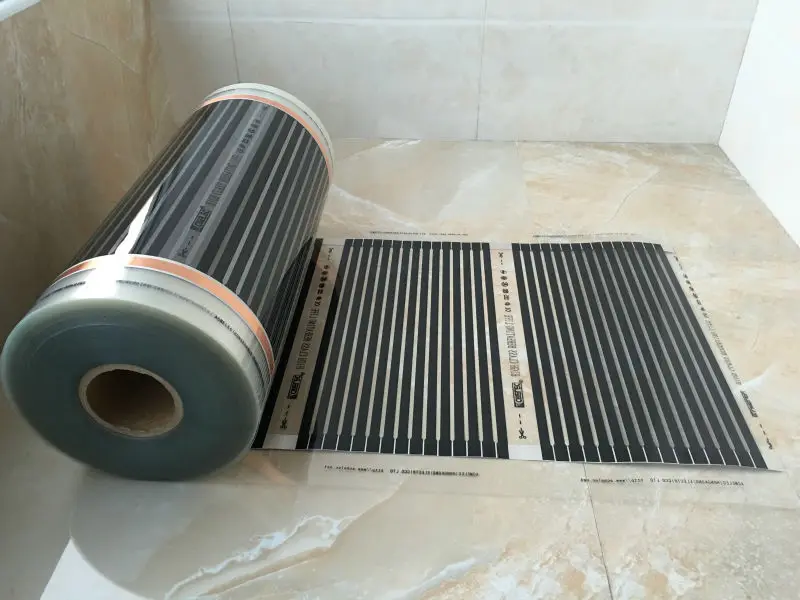

В продаже можно встретить два типа пленочных систем:

  • сплошные – в них пленка полностью покрыта карбоновым материалом;
  • полосатые – в них карбоновый материал нанесен на поверхность в виде полосок шириной по 15-20 мм.

Разница между ними в том, что в сплошных системах материал наносят путем раскатывания по поверхности в виде пасты, а в полосатых – посредством фрагментарного напыления.

Для небольших по площади комнат лучше выбирать пленку, ширина которой составляет 50 см; для более просторных помещений выгоднее приобретать полосы шириной в 100 см

Толщина материала может варьироваться в пределах от двух микрон до 0,4 миллиметров. Длина рулона составляет 50 метров.

Бытует мнение, что лучше выбирать самые тонкие пленки. Но, как показывают отзывы, чем меньше слой карбона, тем быстрее система выходит из строя. Поэтому целесообразнее приобретать материал не тоньше 3 мм. К примеру, для стран Европы и США оптимальным вариантом считается толщина материала в 0,338 мм.

Стоят такие системы не дешево. Средний ценовой диапазон пленочных ИК-систем от ведущих производителей варьируется в пределах 20-25$ за квадратный метр. Более подробно о видах пленочного теплого пола можно прочесть в этом материале.

Расчет необходимого количества

Монтаж пленочного пола с инфракрасным типом нагрева выполняют только по полезной площади комнаты.

Процентное соотношение застилаемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла:

  • 80% площади – в качестве основного отопления;
  • 40-50% площади – в качестве дополнения к радиаторному отоплению.

Определить общую длину всех полос поможет предварительно начерченная на листе схема раскладки зон системы. Просчитав длину каждого фрагмента и сложив их количество, не составит труда вычислить необходимую общую длину покрытия.

При расчете покрываемой площади следует учитывать, что согласно нормам от каждой стены потребуется сделать отступ в 10 – 20 сантиметров

Чтобы предупредить преждевременный выход из строя напольной системы, необходимо при раскладке дистанцироваться от труб и стояков центрального отопления. Уложенные полосы не должны пересекаться и перекрывать друг друга.

При размещении фрагментов на плане и расчете их длины также учитывайте, что длина каждой полосы должна быть кратна 17-18 сантиметрам, поскольку именно в этих местах расположены линии отреза.

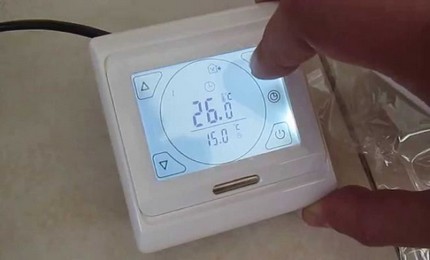

Терморегулятор для управления температурой

Работой ИК-системы заведует терморегулятор. Входящий в комплектацию к нему датчик температуры располагают между нагревательными элементами, а подключают к устройству через контакты. Датчик считывает температуру с поверхности пленки и передает данные терморегулятору, который, в свою очередь, срабатывает и запускает систему в работу.

Основное предназначение устройства – отслеживать температуру пола по показаниям датчика и в соответствии с заданными параметрами корректировать мощность нагрева

Вариантов модификаций регуляторов, различающихся по функционалу, на рынке сегодня представлено огромное множество.

Все они условно делятся на два вида:

  1. Механические – оснащены клавишами и механическими колесиками и подходят для обустройства небольших по площади систем.
  2. Электронные – оборудованы кнопочным управлением и дисплеем, применимы для небольших не зонированных помещений.

Программируемые модели оснащаются сенсорными дисплеями, с помощью которых можно выставлять сразу 4 временных режима, экономя тем самым до 50% расхода энергии.

Температурные датчики в зависимости от типа устройства и вида напольного покрытия бывают двух исполнений. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, оборудованных гелевой защитой от воздействия на полосы клеевых составов и предупреждения механического повреждения.

Одни модели терморегуляторов способны считывать информацию о нагреве поверхности пола, другие – дополнительно анализировать степень прогрева воздуха в комнате

При выборе устройства следует ориентироваться на мощность термостата. Ее рассчитывают исходя из того, что один квадратный метр пленки в среднем потребляет 50-70 Вт. Для определения необходимого значения показатель умножают на размер рабочей площади, устеленной нагревательными элементами.

Бюджетные модели, работающие от сети, часто «грешат» тем, что в случае аварийного отключения электропитания не могут возобновить работу самостоятельно. Поэтому лучше отдавать предпочтение моделям, в которых предусмотрена батарейка. А подробнее о выборе и установке терморегулятора для теплого пола читайте далее.

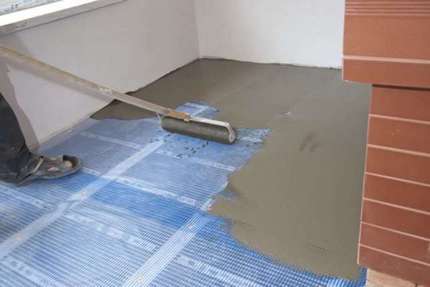

Если пленочную систему предполагается совместить с покрытием из керамогранита или кафельной плитки, потребуется соорудить цементно-песчаную стяжку

Монтаж инфракрасного теплого пола

Установка ИК-системы под то или иное покрытие имеет свои особенности. Так, планируя использовать в качестве финишного покрытия мягкие материалы типа линолеума или ковролина, в качестве прослойки между нагревательными полосами и ним следует проложить листы ДВП или фанеры.

Жесткая прослойка защитит пленку от «травмирования» вследствие продавливания покрытия ножками тяжелой мебели или женскими каблучками.

В любом случае, монтаж системы инфракрасного теплого пола выполняют в несколько этапов.

Приобретение материалов и инструментов

Помимо самой ИК-пленки необходимо также приобрести рулонный теплоизоляционный материал, а также металлизированный, либо же односторонний строительный скотч для его фиксации. Саму пленку к основанию прикрепляют с помощью двухстороннего скотча.

Для проведения работ потребуется набор инструментов:

  • болгарка, оснащенная диском для камня;
  • перфоратор;
  • нож или ножницы;
  • плоскогубцы или пассатижи;
  • строительный миксер;
  • зубчатый шпатель;
  • широкая кисть;
  • емкость для замешивания раствора.

Если вы еще не составили схему раскладки на этапе выборе материала, это необходимо сделать сейчас, беря во внимание не только размер комнаты, то ширину используемых полос.

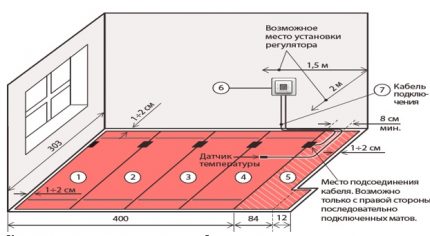

На составленном плане комнаты должны быть отражены места расстановки мебели и участки с фрагментами нагревательных элементов

Расположение пленок может быть, как продольным, так и поперечным. Оптимальный вариант стоит выбирать исходя из экономии материала. Но все же специалисты рекомендуют размещать полосы в длину. Это позволяет минимизировать число точек подключения.

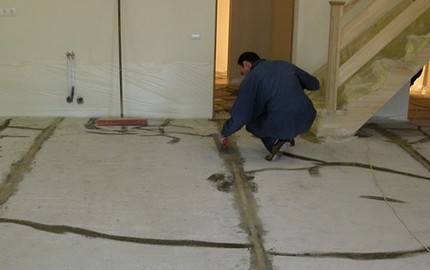

Подготовка базового основания

При подготовке основания к укладке ИК-системы вовсе не обязательно демонтировать старое покрытие. Демонтаж потребуется лишь в том случае, если базовое основание сильно повреждено, а поверхность «усеяна» глубокими трещинами и выбоинами.

Согласно нормам допустимый перепад высот базового основания под пленочную систему составляет всего 0,2-0,3 см на каждый погонный метр независимо от направления приложенной к поверхности контрольной рейки или строительного уровня.

При подготовке основания необходимо очистить поверхность от остатков мусора и пыли, а при необходимости – зашпаклевать трещины и устранить другие мелкие изъяны

Технология укладки ИК-системы предполагает обустройство теплоизолирующего слоя, основная задача которого – препятствовать утечке тепла через плиты перекрытия, повышая тем самым КПД системы.

В качестве утеплителя лучше всего подойдет:

  • Изолон или Пенофол– рулонные утеплители из вспененного полиэтилена. Отличаются превосходными гидроизоляционными качествами, т.к. в процессе вспенивания формируются замкнутые, непропускающие воду ячейки;
  • Пробковая подложка – спрессованные частицы древесины пробкового дерева, перемешанные с вяжущим веществом суберином.

При устройстве полов с подогревом в приоритете подложки с лавсановой металлизированной или фольгированной оболочкой. Она усиливает теплоотдачу за счет собственного отражающего эффекта.

Структура перечисленных материалов будет препятствовать впитыванию влаги, выполняя функцию гидроизолятора, а отражающая поверхность – направлять вырабатываемое тепло непосредственно в помещение, а не на нижележащее перекрытие.

Рулонный материал укладывают на очищенную поверхность фольгированной стороной вверх, размещая полосы встык друг к другу

Подложку расстилают по всей площади помещения вплотную к стенам. Стыки уложенных на полу полос скрепляют между собой малярным или алюминиевым скотчем. Если толщина материала небольшая, скрепить уложенные с небольшим нахлестом  полосы можно и строительными скобами.

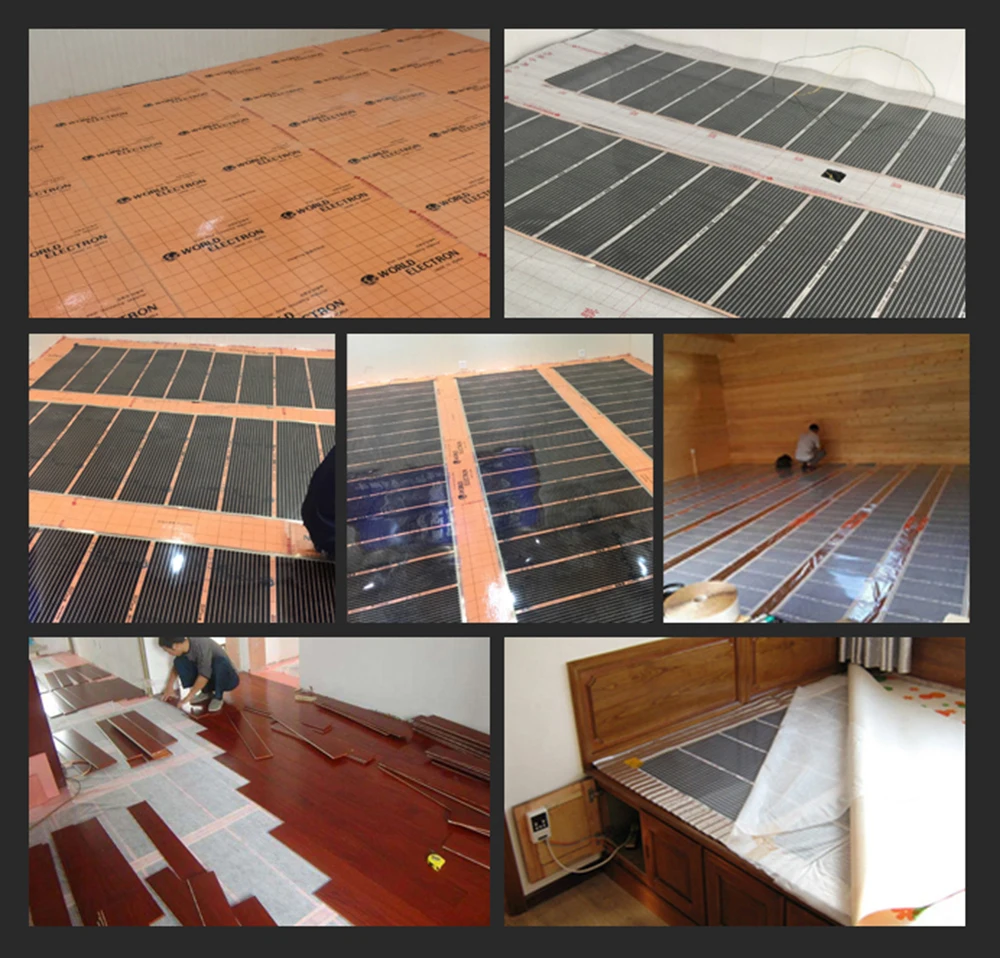

Укладка пленочной системы

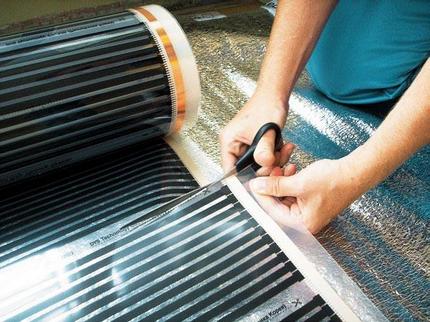

В соответствии с разметкой нарезают пленку на отдельные фрагменты, учитывая, что максимальная длина цельного полотнища не должна превышать восьми метров. Нарезку можно выполнить ножницами или ножом. Нарезанные фрагменты полос последовательно выкладывают на подложку согласно составленной схеме.

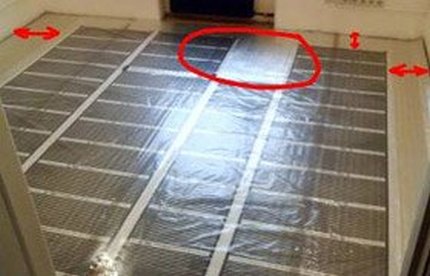

Разделенные полосы в соответствии со схемой раскладывают по поверхности, направляя контактами к той стене, где планируется устанавливать терморегулятор

Отрезы пленки укладывают лицевой стороной вверх или вниз в соответствии с пунктами руководства от производителя. Строго согласно инструкции размещаются полосы ИК системы. К примеру, полосы пленочного пола Caleo укладываются с боковым нахлестом так, чтобы между соседними медными шинами был зазор в 1 см.

Если марки, изготовители которых рекомендуются укладывать полосы без нахлеста и с более внушительным расстоянием между шинами. При укладке не допускается сгибать карбоновые полосы под углом в 90°, поскольку это может вывести из строя фрагмент системы.

При необходимости полосы подрезают по периметру помещения, делая надрезы в строго обозначенных пунктирной линией на пленке местах. Ориентировочные пунктирные полосы для разреза обычно расположены через каждые 18 см.

Для фиксации пленки к поверхности используют двухсторонний скотч. Такое решение позволяет предупредить сдвиг элементов относительно разметки и друг друга. В процессе укладки полос инфракрасного теплого пола важно не допустить повреждение материала, что нередко случается при случайном падении на них инструментов, используемых при монтаже.

Места разрезов пленки, где затронуты токопроводящие жилы, необходимо покрыть битумной изоляцией, исключив попадание воздуха между шиной и скотчем

Также у нас есть другие материалы с подробным описанием процесса укладки пленочной системы, в зависимости от вида напольного покрытия. Советуем вам ознакомиться и с ними

  1. Как сделать пленочный тёплый пол под линолеум: инструкция по укладке инфракрасной системы обогрева
  2. Теплый пол под ламинат: монтаж и укладка пленочной инфракрасной системы
  3. Как сделать электрический теплый пол под плитку: плёночный и кабельный вариант

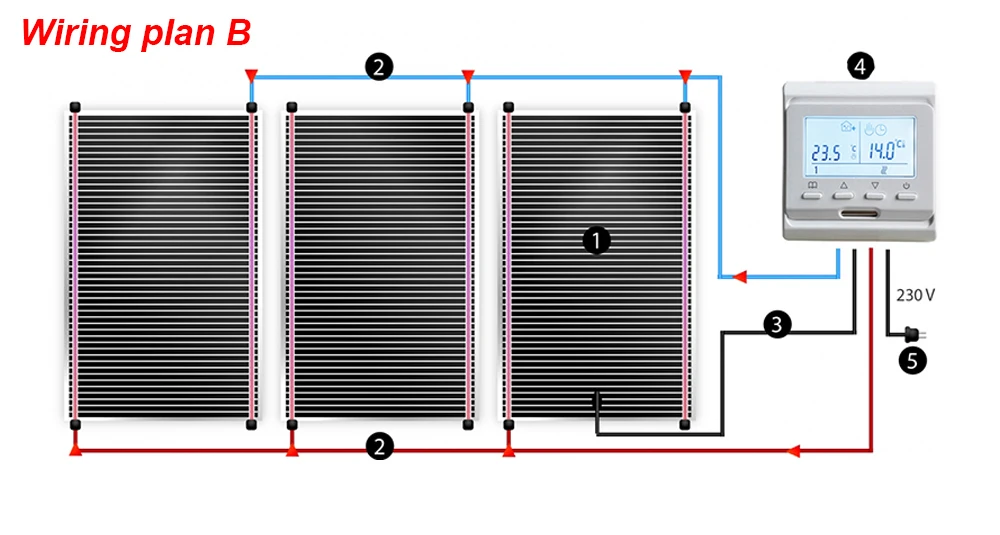

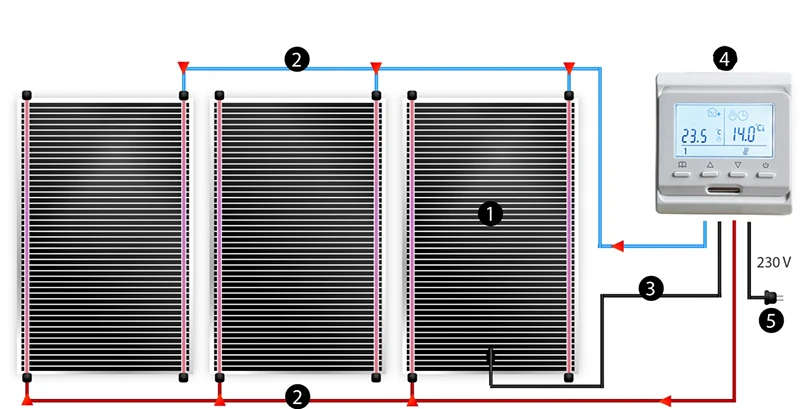

Схема подключения системы

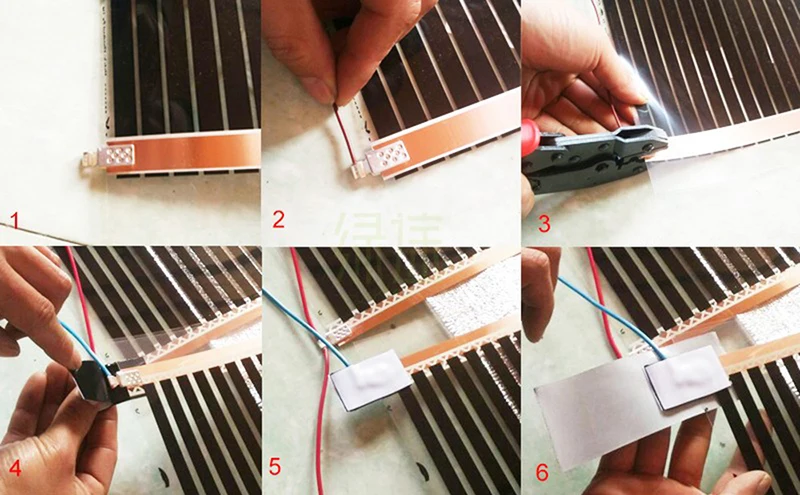

Каждая полоса оснащена медным зажимом, который надежно соединяется с проводником, выполненным из того же материала. Чтобы подключить клемму, придется участок в 8-10 мм от среза отделить от ламинации, а серебряную и медную шину на краю аккуратно расслоить.

Контакт вставляют строго посередине торца токопроводящей шины так, чтобы одна его сторона соприкасалась с ней, а вторая прилегала к внутренней стороне пленки. Контакты обжимают пассатижами, стараясь не допустить искрение.

Провода, ведущие от термодатчика к терморегулятору, укладывают также в соответствии со схемой и подводят к устройству через короб плинтусов

К клеммам контакта подводят токоведущие провода с зачищенными на 10-12 миллиметров «хвостами» жил и подсоединяют: к одной – «0», к другой – «фаза». Подсоединенные клеммы аккуратно зажимают плоскогубцами или пассатижами. Если есть возможность применить пайку, провода к шинам можно просто припаять, а места соединений заклеить изоляцией.

После подключения каждого фрагмента пленки необходимо проверить фиксацию зажима, слегка дернув за него. Он не должен смещаться относительно пленки.

Подключение полос выполняют, применяя параллельную схему. Это значит, что подключение проводки будет выполнено только с одной стороны. Для «запитки» используют многожильные медные провода сечением 1,5 кв.мм.

Места соединений зажима с проводами после обжима плоскогубцами, а также участки среза медной шины с обеих сторон в обязательном порядке изолируют отрезами винил-мастичного скотча, который всегда идет в комплекте с системой.

На свободных концах проводов, прикрепленных ко всем секциям греющей пленки, измеряют сопротивление схемы. В идеале расчетная величина нагрузки должна быть на 20% ниже той, что заявлена производителем выбранной модели термостата. Если полученная нагрузка соответствует максимально допустимому показателю выбранного терморегулятора, приступают к его подключению.

Монтаж устройства управления

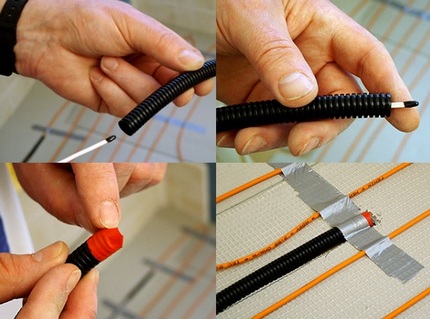

Чтобы теплорегулятор срабатывал правильно, с нижней стороны греющего полотна с помощью скотча фиксируют термодатчик. Его установка выполняется с задействованием 16-миллиметровой гофротрубки, входящей в заводскую комплектацию.

Термодатчик следует размещать строго на изоляционной прослойке; в противном случае он не будет показывать истинную температуру пола

Чтобы в точке установки термодатчика не образовывался бугорок, в основании и теплоизоляционной прослойке рекомендуется сделать неглубокие канавки. Место размещения устройства выбирают как можно ближе к терморегулятору. Расстояние от стены должно составлять не менее 30 см.

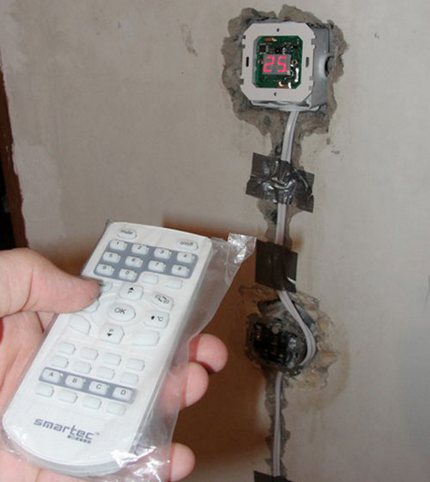

Особых требований к установке терморегулятора нет. Его можно размещать в любом доступном месте, скрытого от прямого попадания солнечных лучей. Однако выбрать место для его установки следует заранее, т.к. полосы пленочной системы лучше уложить контактами к той стене, на которую будет монтироваться регулирующее устройство. Таким методом сокращается протяженность подключающих проводов.

Вариант монтажа также может быть любым:

  • наружный – при котором устройство закрепляется непосредственно на поверхности стены;
  • скрытый – предполагает создание углубления, в котором будет спрятано устройство.

Для выполнения скрытого монтажа в стене с помощью болгарки или перфоратора проделывают штробы глубиной в 20 мм, в которые укладывают электропроводку.

Технология монтажа терморегулятора мало чем отличается от процесса установки обычной электророзетки. Для обустройства «гнезда» в стене с помощью коронки проделывают нишу, в которую заглубляют подрозетник. Размещают устройство на высоте 80-90 см от уровня пола.

Чтобы подключить провода, зачищают концы жил и заводят их в соответствующие контакты, ориентируясь на маркировку и цвет изоляции

Подключив терморегулятор, остается лишь подсоединить к sensor-клеммам свободный конец уложенного в гофротрубу датчика температуры.

Пробный запуск ИК-системы

После завершения монтажа и подключения инфракрасного теплого пола необходимо проверить работоспособность системы. Перед запуском следует проверить надежность изоляции точек подключения. Сначала проверку выполняют с помощью тестера. Показатели системы должны соответствовать тем, что указаны производителем.

При правильном расчете мощности терморегулятора и выполнении монтажа температурного датчика автоматическое отключение системы должно произойти уже через полчаса с момента включения

После запуска системы следует внимательно проверить равномерность нагрева каждого элемента. При обнаружении неполадок на отдельных фрагментах их устраняют или заменяют отрезки полос на новые.

Если при включенном состоянии все прогревается равномерно, а контакты не «пахнут» и не искрят, можно переходить к этапу монтажа напольного покрытия. Сам план укладки ИК-системы лучше сохранить, приложив его к паспорту изделия или зарисовав на обратной стороне гарантийной документации.

Также предлагаем вам ознакомиться с другим нашим материалом, в котором подробно описаны правила монтажа и эксплуатации инфракрасного теплого пола.

Выводы и полезное видео по теме

Монтажный комплект под укладку системы:

Сооружение подложки и укладка нагревательных полос:

Установка датчика и терморегулятора:

Система пленочного типа не сложна в исполнении. А потому, даже не имея соответствующих навыков, произвести монтаж можно всего за один день. Главное – строго придерживаться технологии укладки. Это позволит уберечь от возникновения аварийной ситуации и преждевременного выведения системы из строя.

Задумываетесь над установкой системы инфракрасного пола, но не знаете с чего начать? Или у вас есть опыт в монтаже таких систем и можете дать дельные советы для наших читателей? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом использования системы пленочного пола в расположенном ниже блоке.

Пленочный теплый пол и его установка своими руками

Обогрев дома может осуществляться разными способами – с помощью радиаторов, печей. Однако в последнее время довольно популярными становятся и теплые полы, и больше всего – пленочные. Монтаж их очень прост – его легко произвести, следуя инструкции, – а расход электроэнергии не слишком большой, причем с их помощью можно полностью отапливать помещение. Как правильно устанавливать пленочный теплый пол своими руками – разберемся в статье.

1

Принцип работы

До нынешнего времени более используемыми были водяные и электрические системы. В первом случае под напольным покрытием располагаются трубы, по которым движется вода или антифриз, а во втором предполагается установка электрокабеля. Оба эти варианта не лишены существенных недостатков, которых вовсе не имеет пленочный теплый пол.

Отличается такая система тем, что обогрев происходит благодаря инфракрасным лучам – тепло распространяется в помещении благодаря нагреву различных объектов, самого напольного покрытия в том числе. Сами лучи появляются благодаря карбоновой пасте, которая аккуратно запаяна в пленке. Именно поэтому иначе пленочный пол называют карбоновым.

Как именно работает система? Специальные медные кабели, имеющие серебряное напыление (оно необходимо для предотвращения возгорания), находятся под напряжением, а карбоновая паста преобразует его в инфракрасные лучи.

Такой теплый пол обогревает комнаты благодаря инфракрасным лучам, создаваемым карбоновой пастой



Вся система подключается исключительно с использованием терморегулятора – он позволяет настраивать нужную температуру подогрева вручную.

2

Плюсы и минусы пленочных теплых полов

Такие системы имеют массу преимуществ:

  1. 1. Можно установить систему обогрева не по всей площади пола, а в определенных зонах. То есть вы можете в целях экономии монтировать теплый пол, например, в проходах, около рабочего места или кровати. Электроэнергии будет тратиться меньше и получится потратить меньше на материалы.
  2. 2. Карбоновые системы совсем не сушат воздух в помещении, поскольку действуют лишь на поверхности предметов.
  3. 3. Монтировать такой теплый пол можно в любом помещении – и в жилом, и на кухне, в ванной, в коридоре.
  4. 4. Стоимость всех комплектующих такой системы намного меньше, чем водяной или электрической.
  5. 5. Такие системы не боятся низких температур, так что даже при продолжительном отсутствии людей в доме система никак не пострадает.
  6. 6. Водяные теплые полы предполагают слив теплоносителя, использование насоса, а пленочные системы могут начать работать в любой момент.
  7. 7. Нагреваются такие системы всего за несколько минут.
  8. 8. Простота и скорость монтажа – вы можете несколько раз демонтировать и снова устанавливать покрытие, если это потребуется. Такая работа займет не более одного-двух дней. А вот с другими системами это невозможно.
  9. 9. Установку очень легко выполнить своими руками – вам не потребуются ни определенные навыки, ни специальные инструменты.
  10. 10. Полная безопасность для организма человека.
  11. 11. Толщина пленки – менее миллиметра, так что ее укладка никак не помешает, например, свободному открыванию дверей.
  12. 12. Ширина полотна пленки может быть разной – от 0,5 до 1 м, так что можно легко подобрать подходящий для вашего помещения вариант.

Такие теплые полы абсолютно безопасны для организма человека, не сушат воздух и очень легко устанавливаются



Увы, минусы у такой системы тоже есть, однако их всего несколько:

  1. 1. Зависимость от электричества. В случае частых его отключений система работать, конечно, не будет, а это особенно тяжело в случаях, если помещение обогревается лишь с помощью теплого пола.
  2. 2. Если сверху планируется монтаж мягкого покрытия, обязательно нужно проложить дополнительны слой из достаточно прочного материала – например, ДСП, фанеры. Это заставляет лишний раз потратиться.

Тщательный анализ плюсов и минусов такой системы позволяет оценить целесообразность установки карбонового теплого пола. Отметим, что его плюсы переоценить трудно, а вот минусы можно постараться устранить.

3

Инструкция по монтажу пленочного теплого пола

Все действия, связанные с установкой такой системы, можно разделить на несколько этапов. Подробно рассмотрим каждый из них ниже.

3.1

Закупка необходимых материалов

Для монтажа необходимо приобрести такие комплектующие:

  • пленка с нагревательными элементами;
  • терморегулятор и термодатчики;
  • посеребренные медные провода;
  • светоотражающая подложка;
  • подложка под напольное покрытие.

Стоит отметить, что можно приобрести уже готовый комплект, который включает в себя и инфракрасную пленку с медными шинами, и все необходимые провода, и терморегулятор, и иные элементы.

Карбоновый теплый мол можно монтировать под любое напольное покрытие – на комплект и качество работы системы это никак не повлияет. Но обязательно нужно приобрести подложку под покрытие: если вы планируете положить плитку или установить деревянный пол, ламинат, нужно приобрести полиэтиленовую пленку, а если вы монтируете ковролин, линолеум – нужна фанера, как мы и говорили ранее.

Монтировать такую систему можно под любое покрытие



3.2

Подготовка основания

Сначала нужно обязательно подготовить основание, чтобы система работала правильно. В первую очередь нужно очистить его от грязи, пыли, по возможности – пропылесосить. Также нужно сделать отверстие в стене для размещения проводов и терморегулятора.

Основание не должно иметь очень сильных перепадов по высоте, максимально возможные – 3 мм. Это можно проверить с помощью строительного уровня. В том случае, если перепады слишком большие, пол нужно выровнять, например, с помощью самовыравнивающейся смеси, а затем вновь произвести уборку.

Подготовка основания также включает монтаж гидроизоляционного слоя, а затем – теплоизоляционного, который фиксируется с помощью скотча. Лучше выбирать те материалы, которые рекомендует производитель теплого пола. Стыки скрепляют монтажным скотчем.

Укладывать эти слои нужно обязательно, чтобы предотвратить теплопотери и тем самым снизить расход электроэнергии.

3.3

Составление схемы расположения теплого пола

Нужно обязательно составить схему будущего пола. В первую очередь определяются с тем, где будет располагаться терморегулятор. Он должен находиться недалеко от пола – примерно в 15 см.

Затем разрабатывают схему укладки пленки – определитесь с тем, где именно будут находиться нагревательные элементы, учитывая, что их нельзя располагать под крупной мебелью и техникой. Полосы пленки укладывают примерно в 10-30 см от стены. Также помните, что если вы хотите обогревать помещение лишь с помощью теплого пола, то он должен занимать не менее 3/4 поверхности, а если это лишь дополнительная система для обогрева, то хватит и 1/3.

Карбоновый теплый пол не стоит укладывать по всей площади пола – можно разместить его лишь в некоторых областях помещения



3.4

Монтаж пленочного теплого пола

Согласно составленной схеме, пленку укладывают обязательно сверху утеплителя. При необходимости она разрезается, правда, делать это можно только по обозначенным производителем линиям. Лучше производить ее монтаж вдоль длинной стены – так электрических соединений будет меньше. Обращайте внимание, есть ли на пленке какие-либо отметки – если нет, пленку можно укладывать любой стороной. При укладке двигаются к стене, на которой будет размещен терморегулятор.

Если вы монтируете несколько рядов пленки, расстояние между ними должно быть хотя бы 5 мм. Они не должны соприкасаться и накладываться друг на друга – это чревато возгоранием. Чтобы пленка случайно не сместилась, ее можно фиксировать к черновому полу двухсторонним скотчем или с помощью строительного степлера.

3.5

Подключение системы

Когда вся пленка будет уложена, можно переходить к подключению теплого пола. Все ряды пленки скрепляются при помощи зажимов, которые шли в комплекте со всей системой. Другие не подойдут: самое худшее, что может случиться, — система просто не будет работать. Помните, что все ряды пленки подключают параллельно, а для экономии стоит соединять те стороны рядов, которые расположены ближе к терморегулятору.

Все места соединений, разрезов нужно герметизировать, используя специальную мастику.

Затем нужно установить термодатчик, который предварительно изолируется. Его фиксируют к нижней части пленки по центру полосы. Чтобы на его месте не был виден выступ, стоит вырезать для него углубление в теплоизоляции.

Обязательно устанавливается термодатчик, необходимый для определения температуры нагрева



Учтите, что все кабели, которые ведут от пленки к термодатчику, должны проходить под плинтусом – это безопаснее.

Если все сделано правильно, можно переходить к установке терморегулятора. Он может работать стационарно, но в крайнем случае его можно подключить к обычной розетке.

После подключения нужно проверить систему в работе. Для этого его включают на 50-60 градусов и ждут несколько минут. Если монтаж был произведен верно, подключенная инфракрасная пленка будет нагреваться равномерно, не будет перегрева, не появятся искры, не будет ощущаться неприятный запах.

Если тест прошел успешно, переходят к монтажу подложки под напольное покрытие, а затем самого отделочного материала.

4

Типичные ошибки при монтаже

Наиболее частой ошибкой при укладке теплого пола считается неправильное соединение рядов пленки. Оно должно быть строго параллельным, т.е. нельзя одну часть уложить перпендикулярно, а вторую – параллельно стене. В таком случае нагрев просто не будет ощущаться, а также возможно даже короткое замыкание.

Многие неопытные в ремонте люди портят материал, неправильно разрезая пленку. Как мы говорили ранее, разрезать ее можно лишь в тех местах, которые обозначены на продукции изготовителем. Если пренебречь этим правилом и сделать разрез в другом месте, в электрической цепи образуется разрыв.

Еще одна ошибка – недостаточно качественная уборка основания. Если на черновом полу останутся какие-то частицы мусора, торчащие шляпки гвоздей и прочее, высок риск повреждения ленты, что приведет к тому, что теплый пол не будет функционировать.

Основание перед укладкой такой системы очень важно качественно подготовить – иначе возможны повреждение пленки и остановка работы теплого пола



Крайне рекомендуется подключать терморегулятор лишь через отдельный выключатель дифференциального тока. Конечно, можно подсоединить его и к обычной розетке, но первый вариант гарантирует, что питание будет своевременно отключено в случае короткого замыкания в цепи или обрыва сети. При подключении к розетке высок риск пожара или получения увечий человеком от воздействия электрического тока.

Частой ошибкой также считается неправильное расположение датчика температуры. Если он будет находиться, например, около балконной двери, он будет дополнительно охлаждаться или нагреваться солнечными лучами и, следовательно, неправильно фиксировать температуру. Если данные будут неверные, датчик «даст команду» увеличения или уменьшения нагрева, хотя это на самом деле не требуется.

5

Критерии выбора теплого пола

Не все готовые комплекты таких систем идентичны, поэтому при выборе продукции нужно обязательно учитывать различные критерии:

  1. 1. Мощность. Она бывает, как правило, либо 150 Вт/м2, либо 220 Вт/м2. Более малая мощность подойдет для помещений, где установлены радиаторы отопления, а вот если теплый карбоновый пол будет сам справляться с отоплением всей комнаты, лучше выбрать модель помощнее.
  2. 2. Сечение проводов. Мы говорили выше, что для соединения листов пленки используются медные кабели. Выбор сечения находится в прямой зависимости от мощности всей системы: для небольшой (150 Вт/м2) подойдет 1,5 мм2, для большей (220 Вт/м2) – 2,5 мм2.

    Теплый карбоновый пол может иметь разную мощность, и она влияет на выбор сечения кабелей, которыми система подключается к электричеству



  3. 3. Цвет пленки. Наиболее дешевые и менее качественные варианты выглядят как прозрачная пленка – температура ее плавления составляет 60-80 градусов, то есть в случае различных аварий, пожаров она быстро перестанет функционировать и загорится. Более качественные пленки имеют светлый молочный оттенок, который указывает на наличие в составе полиэтилентерефталата, который повышает температуру плавления материала до 140-160 градусов.
  4. 4. Терморегулятор. Лучше использовать именно такой прибор, который рекомендуется производителем инфракрасной пленки. Обязательно проследите, чтобы допустимый ток такого устройства был больше тока, который потребляет теплы пол.
  5. 5. Дифференциальный автомат. Выберите для подключения теплого пола автомат с уставкой тока утечки 10 мА.

Также важно знать, что существует несколько типов инфракрасной карбоновой пленки, характеристики которых значительно отличаются:

  1. 1. Полосатая ИК-пленка. Иначе называется пленкой «стандарт». Имеет невысокую стоимость, выпускается в разных размерах. Чаще всего полосатые пленки используют для укладки под ковролин, ламинат, линолеум.
  2. 2. Сплошная ИК-пленка. Иначе называется пленкой «премиум». Особенности такого вида в том, что здесь карбоновая паста нанесена всплошную. Также премиум пленки имеют дополнительные защитные слои из уретана, которые необходимы для повышения их прочности и долговечности. Правда, за счет этих особенностей сплошные ИК-пленки недешевые.
  3. 3. Саморегулируемая ИК-пленка. Такой вид является модификацией полосатой пленки. Лучше выбирать этот вариант тем, что точно не уверен, где именно будет расположена крупногабаритная мебель. Особенности такой пленки в том, что она может снижать температуру в местах перегрева.

Инфракрасная пленка может быть полосатой, сплошной и саморегулируемой, и наиболее качественной из них считается сплошная



Что выбрать из этих трех вариантов? Если вы планируете поверх теплого пола класть плитку, лучше положить сплошную ИК-пленку. Вообще, именно такой выбор стоит делать в случаях, когда вы хотите надолго забыть о ремонте: срок эксплуатации премиум-пленок – более 50 лет.

Если вы не готовы сильно тратиться, лучше приобрести саморегулируемую ИК-пленку. Их цена ниже, чем премиум варианта, но качество также на высоком уровне.

Естественно, если средств на приобретение теплого пола выделено немного, остается лишь полосатая ИК-пленка. Качество ее чуть хуже, однако она также будет долго служить при правильных укладке и эксплуатации, произведенных по инструкции. Специалисты рекомендуют выбирать недорогие варианты в случаях, если напольным покрытием будет не ковролин, а, например, ламинат или линолеум. Также их можно приобрести, если система теплого пола монтируется на стену или потолок.

6

Видео – Укладка пленочного теплого пола: инструкция

7

Заключение

Инструкция по установке карбонового теплого пола довольно проста – с такой задачей несложно справиться даже человеку, не имеющему большого опыта в ремонте и специальных навыков. Самое важное – выполнять все этапы качественно и последовательно, а также выбирать теплые полы только от проверенных изготовителей. Если все будет сделано верно, система будет работать долгие годы, и частые ремонты будут исключены.

Монтаж электрического теплого пола своими руками

Для монтажа пленочного теплого пола понадобится:

  • Теплоизоляция с лавсановым покрытием

    Теплоизоляция с лавсановым покрытием. Важно, чтобы фольгированный слой был не металлическим (не алюминиевым в частности), так как он проводит электрический ток и возможны замыкания токоведущих полос пленки (при их повреждении) или клемм на этот слой. Кроме того, при работе пленочного пола возможно влияние металлизированного слоя теплоизоляции, выражающееся в виде треска или «гудения» пленки.

  • Битумный скотч

    Битумный скотч для изоляции соединений и изоляции токоведущих полос.

  • Скотч для фиксации отрезков пленочного пола

    Скотч для фиксации отрезков пленочного пола. Рекомендуется использовать армированный сантехнический скотч. Его преимущества при монтаже — хорошая адгезия к пленочному полу, прочность и влагостойкость. Материал скотча — поливинилхлорид с клеевым слоем, а также тканевое волокно. Запрещено использовать металлизированные клейкие ленты, так как они могут нарушить электроизоляцию системы.

  • Клеммы

    Клеммы (типа крокодил), при помощи которых соединяются отрезки теплого пола и питающие провода. Клеммы относятся к обжимным соединительным элементам. Припаивать провода непосредственно на пленку не рекомендуется, так как данное соединение имеет слабую механическую надежность. В случае плохого контакта может возникнуть чрезмерный нагрев места соединения с последующим повреждением от температуры напольного покрытия и обрывом питающего провода.

  • Нагревательная пленка подходящей ширины

    Нагревательная пленка подходящей ширины. Так как площадь и конфигурация помещения могут быть различными, необходимо учитывать ширину пленки (она может быть 0,5/0,8/1,0 м). От ширины пленки зависит количество электрических соединений полос нагревательной пленки, которые придется выполнить при монтаже.

  • Терморегулятор, имеющий датчик температуры пола

    Обязательно! Терморегулятор, имеющий датчик температуры пола. Система соединяется с питающей сетью только через терморегулятор, так как пленочный пол не имеет функции саморегуляции, и терморегулятор обеспечивает его безопасную работу, защищает от перегрева и выполняет функцию контроля температуры.

  • Соединительный провод

    Соединительный провод. Длина проводов определяется количеством соединений отрезков нагревательной пленки и её шириной (длина на одно соединение = ширина пленки+20см), а также расстоянием до терморегулятора. При выборе соединительного провода обязательно нужно учитывать подключаемую нагрузку и с учетом этого подбирать его сечение.

    Обычно применяется ПУГВ 1х1,5, сечением 1,5 мм2 (ПУГВ 1х2.5, сечением 2,5 мм2 для площадей обогрева свыше 15 м2) или ПВ3х1,5 (ПВ3х2,5). Провод изолирован ПВХ пластикатом. Это вид силового кабеля небольшого диаметра, который не будет мешать укладке декоративного покрытия и не создает неровности. Лучше использовать разные цвета фазного и нулевого проводов, во избежание ошибок при выполнении соединений.
  • Для монтажа под мягкие напольные покрытия типа линолеума

    Для монтажа под мягкие напольные покрытия типа линолеума – в обязательном порядке необходимо использовать фанеру, OSB, ДВП, которая защищает пленочный пол от механического воздействия. Толщина защитного покрытия 2-5мм.

  • Для монтажа под мягкие напольные покрытия типа линолеума

    Полиэтиленовая пленка, которая укладывается под декоративное покрытие пола в качестве гидроизоляции.

    • План размещения пленочной системы обогрева

    На плане отмечается расположение отрезков греющей пленки, определяется ее ширина и количество, места соединений, место установки датчика температуры и расположение терморегулятора. Для уменьшения количества соединений рекомендуется раскладывать пленку параллельно длинной стороне помещения, если это позволяет конфигурация. При составлении плана учитывается максимальная длина полосы пленки – 8м. Пленка должна быть уложена на свободную площадь, т.е. площадь, где отсутствует мебель и иные препятствующие распространению тепла предметы.

    Расчет мощности обогрева

    Мощность системы обогрева находится:

    P = S x Pуд
    S – полезная площадь в метрах (площадь, где непосредственно будет уложен пленочный пол), Pуд – удельная мощность 1м2 пленочного пола. В нашем случае Pуд = 220Вт/м2.

    Расчет тока системы обогрева

    I = P / U
    I – силa токa, P – мощность системы пленочного обогрева, U – напряжение сети, в нашем случае 220-230В

    Сечение питающего кабеля подбирается по таблице соответствия, исходя из вычисленного значения силы тока. Вычисленное значение тока не должно превышать максимально допустимое значение тока для данного сечения.

    Например

    Площадь помещения, покрытого ламинатом 15 м2. Теплые полы выбраны в качестве основного отопления. Исключая технику, стационарную мебель, отступы от стен — площадь, занятая теплым полом – 8м2.

    P = 8 м2 x 220 Вт = 1760 Вт,
    где 220Вт/м2 – удельная мощность пленочного пола данной модели.

    Максимальный ток системы: I = P/u = 1760 Вт / 220 В = 8 А

    Выбираем сечение по таблице:

    Вычисленное значение 8А меньше максимально допустимого значения тока 16А для сечения провода 1.5 мм2, следовательно, провода данного сечения будет достаточно для нашей системы обогрева.

    Подбор системы управления (терморегулятора)

    Минимальная мощность терморегулятора определяется следующими соответствиями:

    Максимальная площадь Мощность терморегулятора
    13 м2 3 кВт
    15 м2 3,5 кВт
    18 м2 4 кВт
    27 м2 6 кВт

    В нашем случае (мощность обогрева 1760Вт = 1.76 кВт) достаточно терморегулятора, допускающего подключение нагрузки до 3 кВт.

    В случае, когда мощность обогрева превышает 6кВт (помещения большой площади), необходима более сложная система управления обогревом с использованием шкафа управления обогревом, либо установкой нескольких терморегуляторов с разбивкой на зоны.

    Выбор места под монтажную коробку

    Монтажная коробка обустраивается в стене, не ниже 0,3м от пола. Размещается вблизи розеток или иной точки скрытого стационарного подключения. При размещении коробки желательно длину питающих проводов и по возможности их минимизировать.

    Выравнивание поверхности

    На очищенной поверхности удаляются все неровности и перепады высоты, которые способны привести к деформации, перегибу или разрыву пленки. Это важно, так как пленочный пол чувствителен к изломам. Не допускается сгибать пленку под прямым углом, пережимать, размещать на ней тяжелые предметы и инструмент. Допускается монтировать пленочный пол на старую поверхность пола, если она соответствует вышеперечисленным требованиям. Рекомендуется всю поверхность пропылесосить для удаления мелких фрагментов грязи и пыли, которые способны повредить пленку.

    Укладка теплоизоляции

    Теплоизоляция позволит сократить тепловые потери через бетонное основание и повысить эффективность обогрева. В первую очередь это касается помещений на первом этаже. Чем больше толщина теплоизоляции, тем меньше будут тепловые потери, но при этом нужно иметь ввиду, что мягкая теплоизоляции при механической нагрузке продавливается и пленка в этом месте также будет деформирована. Оптимальная толщина теплоизоляции с лавсановым покрытием 3-10мм. Фольгированный слой отражает инфракрасное излучение, таким образом увеличивая теплоотдачу поверхности.

    Внимание! Используется только теплоизоляция с лавсановым покрытием, не имеющая металлизированную подложку.

    Ее раскладывают на всей площади помещения (от стены до стены), скрепляя отрезки монтажным скотчем.

    Монтаж нагревательной пленки

    Пленку можно раскладывать как вдоль длинной стены, так и поперек. Чтобы уменьшить количество соединений, рекомендуем укладывать пленку вдоль длинной стены помещения. Полосы пленки можно укладывать только встык. Не допускается наложение одной полосы на другую, а также пересечение пленки.

    Пленка укладывается медными шинами вниз для минимизации возможных механических повреждений токопроводящих полос.

    Полосы пленки закрепляются после размещения на поверхности теплоизоляции с помощью монтажного скотча, который фиксирует полосы и предупреждает сдвиги пленки во время дальнейшего монтажа системы и финишного покрытия.

    Монтаж и подключение питающих проводов

    Длина питающих проводов должна быть по возможности меньше. Однако при этом не рекомендуется осуществлять прокладку проводов по нагревательной пленке. Рекомендуем прокладывать провод по периметру помещения или в промежутках между отрезками пленки. При необходимости можно в теплоизоляции сделать канавку для провода, чтобы он не деформировал финишное покрытие (в случае мягкого покрытия, например, линолеума).

    Соединения питающего провода и пленки выполняются при помощи клемм и битумной изоляции.

    1. Зачистить провод.
    2. Соединить клемму с проводом, обжать кремпером или плоскогубцами. Очень важно качественно осуществлять обжим, так как при плохой контакт приводит к нагреву места соединения и может привести к повреждению напольного покрытия или обрыву (отгоранию)питающего провода.
    3. В месте токоведущей полосы разъединить верхнее и нижнее покрытие пленки таким образом, чтобы был обеспечен доступ к токоведущей жиле. В образовавшийся зазор завести губку клеммы и с помощью плоскобцев плотно прижать к ней вторую губку клеммы. Острые выступы на клеммах проткнут покрытие пленки, и таким образом обеспечат хорошее соединение с токоведущей полосой.

    4. Закрыть полученное соединение с 2х сторон (сверху и снизу) битумным скотчем, обеспечив тем самым его изоляцию.

    5. Аналогично подключить второй провод к другой токоведущей полосе.
    6. Токоведущие полосы с противоположной стороны пленки также закрыть битумным скотчем.
    7. Под местами соединений (клеммами) рекомендуется делать углубления (в поверхности пола или подложке) для исключения деформации финишного покрытия.
    8. Приклеить соединительные провода к подложке.
    1. Датчик температуры пола монтируется поверх теплоизоляции под пленкой. Необходимо, чтобы сам датчик укладывается непосредственно между карбоновыми полосами, как показано на рисунке.
    2. Выполняется монтаж и подключение терморегулятора, который приведен в отдельном разделе.

    После монтажа терморегулятора и подключения к нему системы требуется:

    правила укладки и схема подключения инфракрасный пленочный теплый пол монтаж

    Область применения

    Принцип работы системы основан на инфракрасном излучении. Нагревательные элементы представляют собой пленку, по обе стороны которой идут медные контакты, соединенные между собой графитовым напылением. При протекании тока графит излучает тепло и греет напольное покрытие. Прежде чем разбираться в том, как подключить инфракрасный пленочный теплый пол, расскажем в каких случаях его использование действительно оправдано:

    • Отопление маленьких построек. Из-за запрета монтажа газовых котлов в отдельностоящих подсобных или хозяйственных помещениях приходится прокладывать к ним теплосеть от основного здания. Нагревательная пленка становится бюджетным и практичным решением проблемы.
    • Доступна дешевая электроэнергия. Например, при дифференцированных тарифах на электричество или использовании альтернативной энергетики: солнечных батарей, ветряных генераторов или мини-ГЭС.
    • Для дополнительного отопления. Когда необходимо обогреть определенные участки полового покрытия: плитку в ванной, прихожую, утепленную лоджию. Или повысить температуру в комнате, если в период сильных заморозков тепловые сети не справляются с обогревом жилья.
    • При отсутствии центрального теплоснабжения. Постройка печи или монтаж котла с отопительной системой обходятся на порядок дороже, чем применение электронагревателя.

    Выбирая тип системы отопления, пользователю надо отталкиваться от финансовых вложений и удобства эксплуатации. При этом учитывать эксплуатационные затраты, стоимость приобретения и монтажа оборудования.

    Фото: Instagram vsetepliepoli

    Выбирая систему отопления важно учитывать расходы на приобретение всего оборудования. Только эксплуатационные затраты не дают полного представления о том, как дорого обходится отопление дома.

    Особенности укладки пленочных теплых полов под ламинат

    После завершения процесса подготовки, можно приступать непосредственно к установке ИК пленки. Алгоритм монтажа пленочного теплого пола под ламинат выглядит следующим образом:

    в первую очередь необходимо выполнить раскрой материала. Протяженность полосы не должна быть больше, чем 8 м;

    Перед тем как укладывать инфракрасную пленку под ламинат ее нужно правильно раскроить

    • на втором этапе производится укладка полос. Для того чтобы снизить количество стыков специалисты рекомендуют укладывать полотна инфракрасного материала вдоль длинной стены. Дистанция от края пленки до стены должна быть не менее 10 см, а расстояние между соседними полотнами – не меньше 5 см. Монтаж пленочного теплого пола лучше всего производить параллельным методом;
    • далее нужно произвести стыковку проводов и изоляцию незадействованных контактов. Соединение проводов производится посредством специальных зажимов – клемм. А для изоляции используется специальная битумная лента, которая отличается высоким коэффициентом герметизации;
    • затем выполняется подключение проводов инфракрасного пола под ламинат. Для этого необходимо подключить провод к клемме и произвести его изоляцию;
    • на этом этапе монтируется датчик(и) температуры. Специалисты советуют заводить эти элементы под второе полотно (ближе к средней точке). Датчик устанавливается таким образом: его необходимо приклеить к нижней стороне полотна на черную полосу;
    • далее производится подключение инфракрасных теплых полов к терморегуляторному устройству. Для этого необходимо подвести к нему провода от пленки и температурного датчика. Само подключение выполняется через УЗО;

    При проведении работ по монтажу ИК пленки следует использовать только специальные виды ламината, которые предназначены как раз для таких систем

    • далее необходимо проверить, как функционирует смонтированная коммуникация. Для этого производится ее пробный запуск;
    • последний этап монтажа инфракрасного пола учитывает укладку поверх него соответствующего напольного покрытия, которое в этом случае представлено ламинатом.

    Рекомендуется перед укладкой ламинатного покрытия подержать его 2-3 дня в комнате. Это необходимо для того, чтобы он приобрел соответствующую температуру, что в дальнейшем позволит избежать его расширения. Для ознакомления с особенностями использования ИК пленки в этом случае рекомендуется почитать на профильных сайтах отзывы. Пленочные теплые полы под ламинат являются самыми распространенными на сегодняшний день.

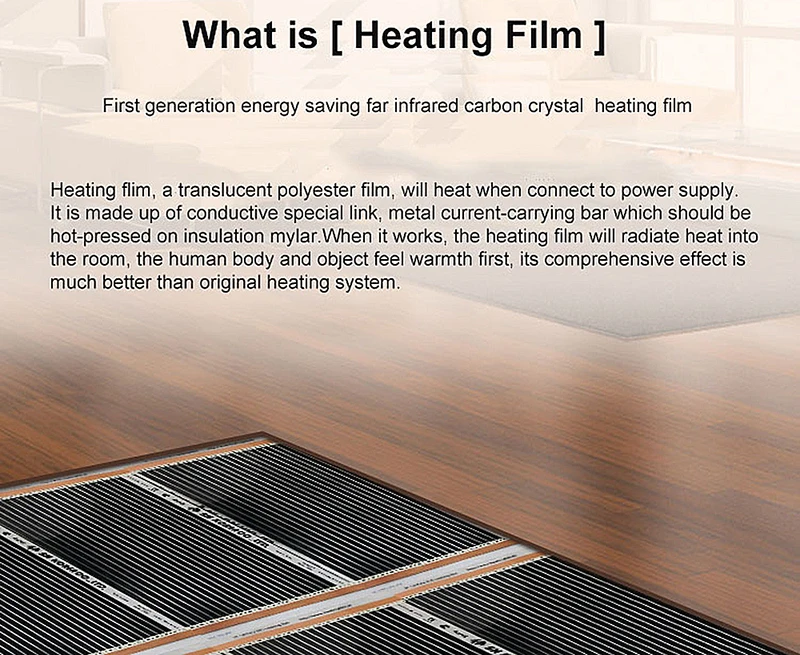

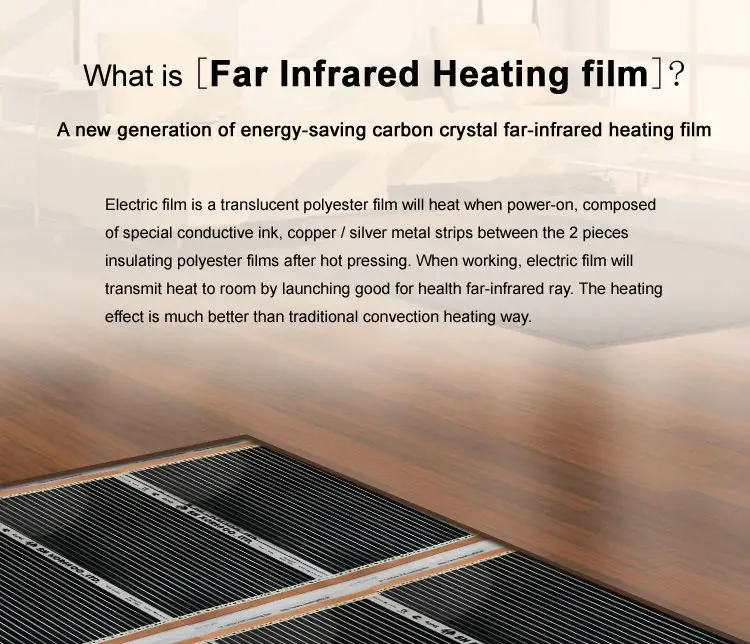

    Устройство

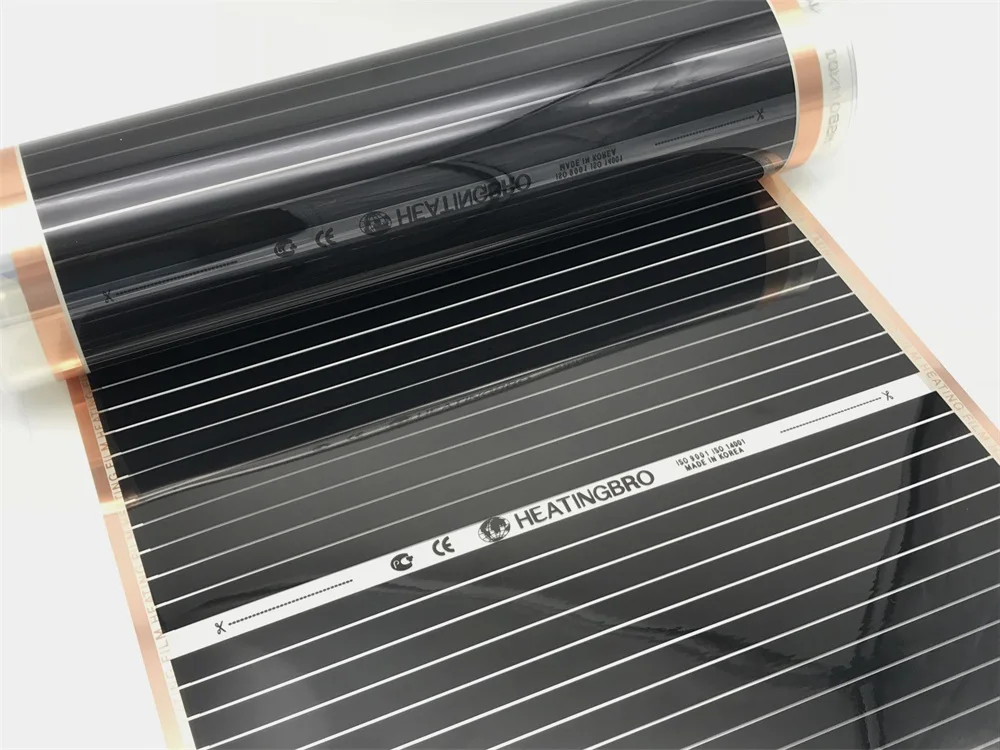

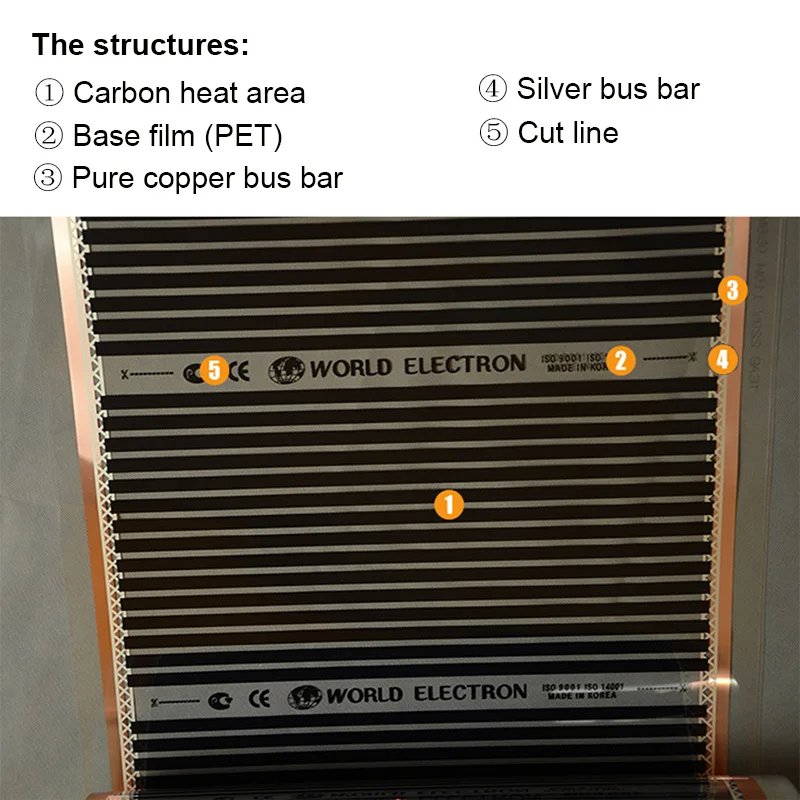

    Классическая инфракрасная пленка состоит из пяти слоев. В середине располагается нагревательный элемент, состо

    Плёночный тёплый пол под ламинат

    Составляем схему

    Перед покупкой комплекта для плёночного пола под ламинат, нужно досконально продумать и начертить схему укладки нагревателей, и подключение их к электропитанию.

    Составляя схему нужно учитывать следующие моменты:

    1. Пол не закрывать плёнкой полностью. Она не устанавливается под мебелью, так как нарушается нормальный теплообмен. Кроме того, подогрев вызовет деформацию мебели и ламината. А также, снизит срок эксплуатации и повысит затраты на электрическую энергию.
    2. Нагревательные элементы располагать на безопасном расстоянии (250 — 300 мм) от стен и от источников отопления.
    3. Раскатывать рулоны плёночного пола необходимо вдоль большой стены комнаты, так уменьшится количество контактных соединений.
    4. Следует делать расстояние между листами 50 мм. Нельзя укладывать их в нахлёст.
    5. Чтобы помещение хорошо прогревалось, достаточно прикрывать нагревательными элементами 60 — 70% площади. Допустимо запланировать участки повышенной комфортности — это детская и место отдыха.

    1. Выбрать оптимальное место на стене для блока управления, оно должно находиться на высоте не меньше 500 мм от пола, быть удобное для подсоединения проводов.
    2. Запрещено подключать «тёплый пол» к обыкновенной розетки, так как суммарная мощность системы высокая. Необходимо запланировать отдельную линию питания соответствующего сечение. Для наибольшей безопасно, рекомендовано в схеме предусмотреть устройство УЗО, для защиты.
    3. Большую часть терморегуляторов можно устанавливать в стандартную розетку, имеющуюся на стене. Достаточно проделать штробы от нее к полу размером 20 на 20.
    4. Планируя прокладку проводки, не допустимо пересечение проводов. Схемы подключения бывают различными, но наиболее распространённой является, когда кабель подсоединён к нагревательным элементам с одного края.

    Бывают случаи, когда удобнее и выгоднее производить подключение фазного и нулевого кабеля с разных сторон.

    Необходимо предусмотреть на чертеже участок, где будет устанавливаться датчик. Он размещается в центре плёночного нагревателя. Делать отступ от стен рекомендовано не менее 500 мм. Идеальное расположение — самый холодный участок в помещение.

    Монтаж пленочного пола своими руками

    Не всякий хозяин городской квартиры или загородного дома знает как положить пленочный теплый пол. Необходимо понимать, что для создания подобной системы нагревательные элементы необходимо монтировать на основание сухим способом без использования цементно-песчаной стяжки или клеевой смеси. Далее ознакомимся с процессом укладки пленки более подробно.

    Подготовка поверхности пола

    На данном этапе работ необходимо подготовить базовую поверхность. На основании не должно быть острых трещин и сколов, острых выступов, которые могут повредить пленку. Дефектные места заделывают раствором и дожидаются его высыхания. Следует помнить, что нагревательные элементы укладываются вдоль длинной стороны комнаты в свободных от мебели местах. После высыхания базовой поверхности проводится монтаж подложки с теплоотражающим слоем. Места стыкования этого материала скрепляют строительным скотчем.

    Укладка нагревательной пленки

    Как мы уже говорили, монтаж термопленки производится по большей стороне помещений. Это дает возможность укладки максимального числа цельных полос и уменьшает количество подводящих проводов. Пленку необходимо уложить на подготовленную поверхность, таким образом, чтоб лицевая сторона оказалась сверху, медная шина внизу. Места с выведением проводов должны находиться под плинтусом или на краю напольного покрытия.

    Для предотвращения сдвигания в дальнейшем нагревательная пленка фиксируется к теплоизоляции при помощи скотча. Чтоб сделать обогрев поверхности равномерным листы нужно укладывать с минимальными зазорами. При этом наложение отдельных фрагментов пленки друг на друга не допускается.

    Все провода подключаются методом спайки с шинами или с использованием специальных заклепок. После этого приступают к изолированию участков, где пленка была заранее разрезана. Каждое изделие необходимо изолировать в 6 участках (обе стороны пленки, соединение контактного зажима и провода, соприко

    Какой стороной укладывать пленочный теплый пол? Где низ, а где вверх?

    Какой стороной укладывать пленочный теплый пол?

    2019-06-20 16:29:09   4
