Инфракрасный теплый пол под плитку

Использование напольной плитки актуально в любой комнате. Ее значительный недостаток — пол сильно холодный. Инфракрасный теплый пол уложенный под плитку поможет исправить эту проблему. Такой теплый пол устанавливается в ванной, комнате и кухне. В чем заключаются особенности ИК полов и как правильно проводить их монтаж?

Виды теплых полов

теплый пленочный пол под плиткуПогода в доме… определяется теплом…

Встречается несколько видов теплого пола, а самая первая из систем теплого пола — водяной пол. Она работает по принципу обычного водяного отопления, и подключается к нагревательному котлу.

Установка водяного пола своими руками даже по инструкции был достаточно трудоемкий процесс, поэтому вскоре ему на смену пришли более практичные и современные технологии. Рассмотрим каждый вариант отдельно.

Электрический теплый пол:

  1. Кабельный. Чаще всего, это высокоомный одиночный кабель, который нагревается за счет электроэнергии.
  2. Стержневой. Основой стержневой конструкции являются карбоновые стержни.
  3. Пленочный. Технология подразумевает теплоотдачу полов путем теплопроводимости ИК-излучения либо конвекции. Чаще всего, для отопления пленочного теплого пола все же используется ИК излучение, поэтому они и получили название инфракрасный теплый пол.

Выделяют два вида пленочной системы:

  1. Карбоновая. Основой выступает лавсановая пленка. Карбоновое волокно или тонкий слой графита выступают нагревательным элементом.
  2. Биметаллическая. Тонкий медно-алюминиевый слой — нагревательный элемент этой пленочной системы, он находится в полиуретановой пленке.

Какой теплый пол лучше

Разнообразие технологий подогрева пола создает для покупателя трудности при выборе. Все они имеют свои особенности, но какая из систем лучше?

Водяной пол — это система труб, через которую проходит горячая вода. Этот вариант относится к самым первым, и не обладает практичностью и эффективностью более современных материалов.

Электрические кабельные теплые полы — более практичная и современная система. Такой пол работает от электричества, поэтому использование этой технологии отразится на счетах за электричество. По схожему принципу работает стержневой обогрев для пола, и его тоже нельзя назвать лучшим.

стержневой теплый пол под плиткуРеклама производителей теплых полов может быть очень красивой, но вот стоит ей верить, давайте разбираться

Инфракрасные полы тоже работают от электроэнергии, но непосредственно обогрев осуществляется за счет ИКизлучения. Это пленочный вид пола под плитку, который представляет собой тонкую пленку со встроенным нагревательным элементом. Это самый надежный и практичный вид обогревателя для пола.

Принцип работы пленочных покрытий

В пленочном покрытии используется карбоновый или графитовый нагревательный элемент. Другой вариант такого пола — пленка целиком покрывается карбоном.

Пленочные инфракрасные полы укладываются под плитку, на заранее очищенную и выровненную поверхность. Пленка подключается к электросети, и благодаря ИК-излучению, поверхности в комнате начинают нагреваться. Такой тип подогрева полов можно использовать как вспомогательную, и даже как основную систему обогрева помещения.

          Характеристики инфракрасных обогревателей

Температуру ИК полов можно легко регулировать. Максимально устанавливается обогрев до 50 градусов, но в этом нет необходимости. Как правило, устанавливают температуру в 21 градус.

Для работы системы необходимо напряжение 220 В, а максимальное потребление энергии около 250 Вт/м2. При терморегуляции энергопотребление на 1 кв.м 35-85 Вт.

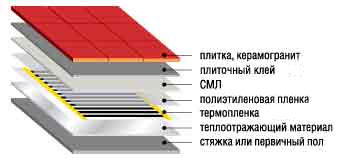

инфракрасный пол под плиткуКак вы видите на данной схеме размещения подогрев разбит на отдельные зоны. При этом под ванну и душевую кабину не подводится тепло, а зачем тратить на них энергию и деньги.

          Достоинства инфракрасного пола

Преимущества ИК пола перед другими технологиями заключаются в следующем:

  1. Простота монтажа. Такая система легко устанавливается, особенно если сравнивать с водяным полом.
  2. Маленькая толщина ИК-пленки. Она не влияет на высоту полов и плиточного покрытия.
  3. Автономная работа. Система подогрева работает автоматически. Включается и выключается по таймеру и постоянно поддерживает необходимую температуру.
  4. Низкая стоимость материалов.
  5. Долгий срок эксплуатации.
  6. Эффективность ИК-полов на 20% выше, чем у других типов теплых полов.
  7. Нет необходимости в дополнительном обслуживании системы.
  8. При повреждении отдельного элемента системы, остальные продолжают работать. Это возможно благодаря их параллельному соединению.

          Недостатки инфракрасных систем при укладке их под кафель

Эта технология имеет и свои недостатки, хотя их намного меньше, чем достоинств:

  1. Высокие нагрузки на напольное покрытие могут привести к механическим повреждениям нагревательных элементов.
  2. Высокий расход электроэнергии, что приводит к большим счетам за электричество.

Важно! Хоть ИК-обогрев и требует высоких затрат на электроэнергию, их установка обходится намного дешевле, чем монтаж других систем. Кроме того, в процессе эксплуатации не нужно дополнительное обслуживание.

Особенности укладки инфракрасного пола

Укладка пленочного инфракрасного теплого пола под плитку имеет свои особенности. Существует несколько способов монтажа, которые отличает всего пару нюансов.

Способы монтажа ИК покрытий под кафель

Существует две технологии монтажа инфракрасного пола под кафель: сухой и мокрый. Первый вариант подразумевает, что ИК пленка не будет контактировать с бетоном. Монтаж инфракрасного пола мокрым способом, это заливка бетона поверх нагревательных элементов. Рассмотрим как монтировать теплый пол каждым из способов подробнее.

          Сухой метод

Монтаж сухим методом осуществляется следующим образом:

  1. Подготовка помещения. Для начала убираем весь мусор и пыль. Ямы, трещины и бугры необходимо выровнять и замазать. Если трещин много, можно сделать новую бетонную стяжку с помощью самовыравнивающихся смесей. Далее монтируем гидроизоляционную мембрану. Если используется гидроизоляционная мембрана, тогда места стыков обязательно герметизируются замазкой или широким скотчем. Мембрана монтируется внахлест на 12 см.
  2. Теплоизоляция. Монтаж утеплителя важен, чтобы предотвратить утечку тепла. Для этого рекомендуется использовать утеплитель с фольгированной поверхностью, которые отталкивают до 90% тепла (изолон, пенофол и т. д.). Это поможет сделать утепление пола максимально эффективным.
  3. Монтаж ИК-пленки. Следует помнить, что ИК-пленка имеет свои особенности, и для предотвращения сложностей во время эксплуатации все работы выполняются строго по инструкции, особенно соединение питающих проводов нагревательных элементов. Пленка укладывается аккуратно, на расстоянии минимум 10 см от стены. Между собой элементы обогревательной пленки тоже не должны соприкасаться. Для этого между ними обязательно оставляют зазор 5-7 см.
  4. Монтаж защитного слоя. Это необходимо для защиты ИК пленки от механической нагрузки. В роли защитного слоя может выступать даже обычная полиэтиленовая пленка. Главное, чтобы материал не был слишком плотным — это может снизить эффективность обогрева пола.
  5. Монтаж в виде прочных листов. Этот этап подразумевает монтаж прочного чернового пола на котором будет заливаться стяжка. Для этого часто используются листы гипсокартона, или ДСП панели. При монтаже стоит быть осторожным, чтобы не повредить ИК пленку.

Важно! Материалы из дерева менее предпочтительны. Они плохо передают тепло, а это приведет к значительным теплопотерям и снижению эффективности ИК-обогрева полов.

  1. Далее переходим к укладке кафеля, при этом используем классическую технологию. Монтаж осуществляется с помощью обычной клеящей смеси, которая наносится на плитку зубчатым шпателем. При укладке обязательно используем строительный уровень, чтобы плитка лежала ровно, и прорезиненный молоток.

Важно! Нельзя размещать ИК-пленку под мебелью. Это будет негативно сказываться как на самой мебели (она быстрее рассохнется), так и на нагревательные элементы, из-за плохой циркуляции воздуха.

          Мокрый метод

            Этот способ лучше подходит для монтажа под плитку пленочного ИК обогревателя в плане экономии и простоты монтажа. Но в безопасности мокрый метод укладки сильно уступает из-за возможного контакта поверхности стяжки с нагревательными элементами.

Пошаговая инструкция укладки этим способом:

  1. Подготовка полов аналогично с сухим методом.
  2. Укладка утеплителя и ИК-пленки. Этот этап тоже проходит аналогично с сухим методом.
  3. Монтаж защитной пленки. Для мокрого способа укладки, этот этап является самым важным, ведь именно это влияет на долговечность такого пола. Если раствор бетона попадает на нагревательные элементы, срок эксплуатации сокращается минимум на 30%. Выбираем плотную полиэтиленовую пленку и аккуратно укладываем ее поверх ИК-пленки. Защитный слой обязательно укладывается внахлест, зазор делаем минимум 15-20 см. Места соединения обязательно герметизируются широким скотчем. Для надежности многие укладывают пленку в несколько слоев.
  4. Укладка армирующей сетки. Для этого используется сетка кладочная металлическая, или малярная стеклопластиковая. Монтаж армирования должен проводиться аккуратно, чтобы не повредить защитную пленку.
  5. Заливка бетонной стяжки. Если стяжка будет толще 5-10 мм, КПД ИК-обогревателя резко снижается, поэтому важно делать слой в пределах этих размеров. Чтобы полы был ровнее, часто применяются самовыравниваемые готовые смеси.
  6. Как только полы высохли, переходят к кладке керамической плитки. Процесс монтажа выполняется классическим способом.

Монтаж термопленки

Для монтажа теплого ИК-пола необходимо соблюдать технологию монтажа.

инфракрасный теплый пол под плитку
Повреждение перемычек может привести к отказу всей секции термопленки

Необходимые материалы и инструменты подготавливаем заранее, дальше следуем инструкции:

  1. Первый этап — подготовка поверхности. С места установки убираем весь мусор, выравниваем бугры и замазываем все трещины. Идеальный вариант — подготовка новой стяжки.
  2. Подготавливаем план комнаты. Отмечаем месторасположение мебели, и отталкиваясь от этого отмечаем расположение пленки.
  3. Укладываем теплоизоляцию.
  4. Герметизируем стыки термоизоляции широким скотчем.
  5. Сверху укладываем нагревательную пленку. Где необходимо разрезать ИК- пленку на ней отмечен символом ножниц. Между отдельными частями пленки оставляем зазор 5-10 мм. В месте, где находится медная шина, монтируем специальные клеммные зажимы.
  6. С помощью пассатижей или электротехнических клешней крепко обжимаем эти зажимы.
  7. Все элементы соединяем параллельным соединением.
  8. Провода необходимой длины подключаем в месте, где планируется установить терморегулятор. Термодатчик устанавливается под пленку, к нему заранее присоединяются провода. Далее монтируем защитную полиэтиленовую пленку и места стыков заклеиваем скотчем.
  9. Замешиваем раствор и заливаем бетонную стяжку.

Важно! Пока стяжка и клеевая смесь для плитки полностью не высохнет, включать ИК полы нельзя. Это примерно 28-30 дней.

Правила безопасной и комфортной эксплуатации

Чтобы обеспечить безопасность использования теплых ИК полов, нужно особое внимание уделить их автономной работе и практичности использования. При установке теплого ИК пола любого вида, стоит придерживаться следующих правил:

  • Обязательно обеспечить заземление.
  • Монтаж ИК-пленки осуществляется только на сухую и ровную поверхность.
  • Нагревательные элементы подключаются непосредственно к автомату и запитываются от счетчика.

В заключение

Кафельный пол — это всегда красиво и надежно, а ИК пленка поможет сделать его еще и комфортным. В ванной или на кухне, благодаря такому подогреву будет всегда приятно стать на пол даже босяком.

Пленочный теплый пол под плитку: пошаговый монтаж

Монтаж инфракрасного теплого полаКафельная и керамогранитная плитка является отличным материалом для напольного покрытия – долговечным и практичным. Единственный минус плиточных полов – коэффициент теплоотдачи.

Керамика не способна аккумулировать в себе тепло и сразу же отдаёт его окружающей среде, поэтому плиточные полы на ощупь всегда холодные.

Если в летний зной эту их особенность ещё можно рассматривать как плюс, то в холодное время года ощущение холодного пола создаёт определённый дискомфорт. Исправить ситуацию и сделать кафельную поверхность не только практичной, но и комфортной, поможет плёночный тёплый пол под плитку.

Особенности эксплуатации плёночных тёплых полов

теплый пол пленкаПленочные полы требуют минимальных трат на энергоноситель

Тёплые полы являются относительно новым видом обогрева помещений, с успехом пользующимся как в жилых, так и в общественных зданиях. Главное их отличие от классического способа обогрева – размещение нагревательных элементов не на стенах помещения, а непосредственно под напольным покрытием. Это даёт возможность создать наиболее комфортную температуру в нижней части комнаты при минимуме затрат на энергоноситель.

пленка рулонСреди всех разновидностей напольных обогревательных систем инфракрасные полы являются наиболее технологичными в эксплуатации.

  1. По сравнению с кабельными системами ИК пол обладает большим коэффициентом полезного действия (КПД).
  2. В отличие от водяных полов в ИК системах не применяется жидкий теплоноситель, поэтому исключена возможность протечек.
  3. ИК системы при работе почти не излучают электромагнитных волн и не сушат воздух.

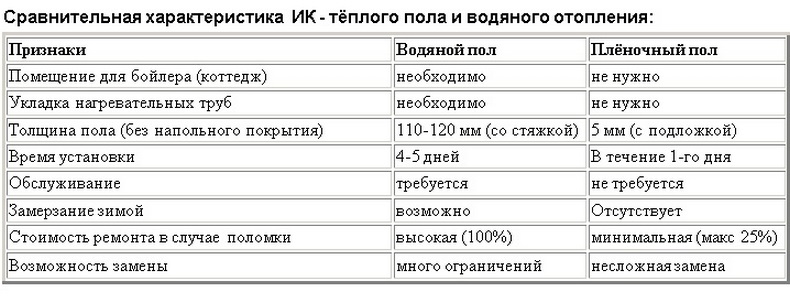

В таблице показаны сравнительные характеристики ИК-полов и водяных напольных систем обогрева.

сравнение ик-пола

ик пленкаВоздействие ик-волны сходно с действием солнечных лучей

Передача тепла здесь происходит посредством инфракрасного излучения, в результате чего происходит нагрев напольного покрытия, а также находящихся в комнате предметов.

Длина ИК волны составляет порядка 10 – 20 мкм, что приближает её действие к солнечным лучам: свободно проходя сквозь воздух, она при попадании на стены, потолки, мебель и т.д., передаёт им свою тепловую энергию.

В свою очередь нагретые предметы начинают передавать тепло воздуху в помещении, нагревая его. Это свойство в термодинамике называется эффектом вторичной конвекции.

Однако, как и всякая система обогрева, ИК полы имеют и свои минусы.

Кафельная плитка и напольные системы обогрева

Кафельный оплТёплые полы сверху всегда закрываются финишным покрытием. В последнее время на рынке отделочных материалов имеется огромное количество самых разных материалов, предназначенных для этих целей.

Ламинат, линолеум, ковролин, паркетная доска – все эти материалы отлично смотрятся в любом интерьере благодаря своим отличным эстетическим свойствам, но вот при выборе напольного покрытия для тёплого пола следует руководствоваться несколько другими критериями.

Критерии выбора финишного покрытия

Монтаж ик полаПри укладке ламината на ИК-пол, рекомендуется настелить подложку

Прежде всего, следует обратить внимание на коэффициент теплопроводности материала. При классическом способе отопления жилья, когда обогрев производится настенными радиаторами, полы являются самой холодной частью комнаты, поэтому большинство напольных покрытий имеет пониженную теплопроводность.

Чтобы защитить наши ноги от холода, под ламинат стелют теплоизоляционную подложку, а внутреннюю часть линолеума покрывают ворсом и т.п. Но то, что хорошо при настенном обогреве, при напольном является большим минусом. Покрытия с теплоизолирующим эффектом перекрывают свободную передачу тепла от нагревательных элементов окружающему воздуху.

Плиточный полКафельное покрытие не обладает термозащитой

Единственным видом напольного покрытия, не обладающим термозащитными свойствами, является плиточный пол.

Пол, покрытый кафелем, практически не задерживает тепло, что значительно повышает КПД напольных обогревательных систем.

Плитка укладывается обычно на бетонное черновое основание при помощи специального плиточного клея.

Это делает керамику отличным вариантом для устройства декоративного настила поверх тёплых полов. Однако это не относится к ИК полам.

Монтаж инфракрасного тёплого пола под плитку может сопровождаться рядом проблем, как непосредственно при проведении работ, так и в процессе его эксплуатации.

Плитка и ИК полы – возможные подводные камни

напольное покрытиеВ случае укладки плитки на водяные или кабельные полы, проблем не возникает

Можно ли укладывать инфракрасные тёплые полы под плитку? На этот вопрос нет определённого ответа даже у специалистов. Если одни категорически не рекомендуют монтаж инфракрасного пола под кафель, то другие не видят в этом ничего страшного.

Попробуем разобраться в возможных проблемах с точки зрения особенностей монтажа кафеля и ИК обогревательных систем.

Укладка кафельной плитки производится обычно поверх слоя бетонной стяжки. Поверхность черновых полов выравнивается посредством цементного раствора.

Бетонная стяжка под теплый полВ случает с водяными полами, оптимально залить их бетонной стяжкой

В случаях с монтажом водяных или кабельных тёплых полов заливка бетонной стяжки происходит без проблем – такие обогревательные конструкции как раз рекомендуется устанавливать под бетонную заливку. В этом случае заливка выполняет сразу три функции:

  1. Выравнивающую. Делает поверхность полов ровной в горизонтальной плоскости.
  2. Защитная. Оберегает нагревательные элементы – пластиковые трубы и изоляционную оплётку кабелей – от внешнего физического воздействия.
  3. Теплопередающую. Бетонная заливка является отличным проводником тепла, быстро и в полной мере отдающим его окружающему воздуху.

Однако с ИК излучателями дело обстоит не так уж просто: производить стяжку поверх плёночного пола под плитку нельзя. Во-первых, составы плиточных клеев и смесей для стяжки имеют щелочную среду, поэтому при непосредственном нанесении раствора на плёнку обогревательных элементов она со временем может прийти в негодность, а заключённые внутри неё электрические провода замкнуть.

Во-вторых, нанесённая прямо на плёнку бетонная стяжка не сможет образовать с ней прочной сцепки из-за низкой адгезии гладкой поверхности. Вследствие этого стяжка, не имеющая прочной связи с основанием полов, может попросту растрескаться и рассыпаться под весом мебели или перемещающихся по комнате людей.

Для заливки стяжки предназначаются тёплые водяные и кабельные полы. Инфракрасные системы следует монтировать под стяжку только в исключительных случаях, когда иной альтернативы просто нет.

Способы монтажа ИК покрытий под кафель

Способы монтажа ИК покрытий под кафельНесмотря на все запреты, для настоящих мастеров нет ничего невозможного.

В настоящее время разработано как минимум два основных способа укладки кафельной плитки поверх плёночного нагревательного покрытия.

Один из способов укладки получил название «сухого» благодаря тому, что ИК обогревательные элементы в этом случае не контактируют с бетонной стяжкой. Второй метод – «мокрый». В этом случае бетонный раствор заливается поверх обогревательной конструкции.

«Сухой» метод

Гипсокартонный листПоверх ИК-пленки рекомендуют уложить защитную пленку и листы гипсокартона или МДФ

Сухой способ установки инфракрасного тёплого пола под плитку предусматривает следующие этапы работ.

  1. Подготовительные работы. Тщательно выравниваем поверхность черновых полов, чтобы на ней не было бугров, ям, трещин и уклонов. Для этого можно устроить подстилающую бетонную стяжку или использовать самовыравнивающиеся смеси. Поверх чернового пола укладываем гидроизоляцию – для этого можно применить рубероид или обмазочные мастики. В крайнем случае, сгодится и обычная полиэтиленовая плёнка, уложенная внахлёст. Стыки следует заклеить широким скотчем.
  2. Монтаж утеплителя. Теплоизоляционные материалы предназначаются для предотвращения «ухода» тепловой энергии в толщу черновых полов или плит перекрытия. В этом случае лучше всего использовать фольгированные материалы с теплоотражающими свойствами – пенофол, изолон и т.п. Они могут отражать до 90% попадающей на них тепловой энергии, что делает весьма эффективной термозащитой при использовании в комплексе с ИК-полами.
  3. Монтаж ИК-плёнки. Укладывать плёночные полы следует с таким расчетом, чтобы они отстояли от стен на 10 – 20 см. Также нельзя укладывать отдельные пластины ИК полов внахлёст друг на друга, между ними должен иметься зазор примерно в 5 см. Соединять между собой и с питающими проводами нагревательные элементы следует строго в соответствии с инструкцией по монтажу.
  4. Укладка защитного слоя. Для защиты нагревательных элементов от физического воздействия их покрывают защитными материалами. Они не должны быть чересчур толстыми, чтобы не препятствовать ИК-излучению. Отлично подойдёт для этих целей плотная полиэтиленовая плёнка.пленка ик
  5. Укладка прочных листов. Следующим шагом следует смонтировать поверх ИК нагревательных систем своеобразное основание под стяжку. Оно должно быть достаточно прочным и играть роль чернового покрытия. Для этого идеально подойдут гипсокартонные или стекломагниевые листы, либо плиты ДСП, МДФ, При этом следует также учитывать, что материалы, изготовленные на основе древесины, обладают худшими показателями теплопроводности, поэтому в данном случае потери тепловой энергии будут неизбежны. Крепить плиты следует очень осторожно, чтобы не повредить саморезами нагревательные элементы.
  6. Монтаж плитки. Последним шагом осуществляем укладку плитки. Производится она поверх слоя из плит при помощи обычного плиточного клея. Технология укладки в данном случае ничем не отличается от монтажа кафеля поверх бетонных оснований. Клеевой состав наносится на поверхность плит и разравнивается зубчатым шпателем. После этого укладываются плитки и выравниваются при помощи строительного уровня и обрезиненного молотка. Подробнее об укладке плитки на теплые полы смотрите в этом видео:

Также не следует располагать нагревательные элементы под низкой мебелью – шкафами, комодами, диванами. Отсутствие циркуляции воздуха над ИК-полами резко снизит их эффективность, а мебель из-за постоянного воздействия ИК лучей может рассохнуться и растрескаться.

«Мокрый» метод

Армирующая сеткаДанный метод позволяет сэкономить средства и деньги

Следующий метод, называемый «мокрым», более простой и быстрый. Так, финансовые и временные затраты на его устройство в среднем на 20 — 30% ниже, чем при «сухой» технологии, но в тоже время монтаж инфракрасного тёплого пола под плитку менее безопасен из-за возможного контакта обогревательных элементов с цементным раствором.

«Мокрый» монтаж состоит из следующих этапов:

  1. Подготовка основания. Как и в случае с «сухой» технологией, следует тщательно выровнять поверхность основания. Если на нём имеются бугры, то в этих местах нагревательный элемент может быть передавлен и повреждён в процессе эксплуатации. К таким же неприятным последствиям могут привести и края ям и выбоин, поэтому следует тщательно зашпаклевать ямы и трещины, а также сбить все бугры, а ещё лучше – залить новую стяжку.
  2. Теплоизоляция. Следующие два этапа абсолютно аналогичны предыдущей технологии – это укладка фольгированного теплоотражающего слоя и монтаж обогревательных элементов ИК пола.арматура на пол
  3. Укладка защитной плёнки. Несмотря на свою незначительность, это является самым ответственным этапом всей «мокрой» технологии. От того, насколько качественно будет произведена укладка защитной плёнки, будет зависеть и продолжительность эксплуатации обогревательной системы. Как показывает практика, в случае попадания бетонного раствора непосредственно на ИК плёнку сроки работы тёплых полов сокращаются на 20 – 30%. Поэтому для настила изоляционного слоя следует брать достаточно плотную плёнку, а застилать её нужно максимально аккуратно, чтобы избежать повреждений. Отдельные полосы полиэтилена настилаются внахлёст, с зазором не менее 15 – 20 см, а стыки тщательно проклеиваются скотчем. Для большей надёжности плёнка может застилаться в 2 или даже 3 слоя.
  4. Армирование. Для этого используется малярная стеклопластиковая сетка или кладочная металлическая сетка. Установка армокаркаса должна производиться с осторожностью, чтобы не повредить защитную плёнку или плёнку нагревательных элементов.
  5. Заливка стяжки. Толщина бетонного слоя поверх плёночных полов не должна превышать 5 – 10 мм. В противном случае возможно резкое падение КПД обогревательной системы. Для получения более ровной поверхности можно использовать самонивелирующиеся готовые смеси.
  6. Укладка кафельной плитки. После того, как бетонный слой в достаточной мере застынет, можно приступать к укладке кафеля или керамогранита. Все работы производятся аналогично укладке кафеля на обычную бетонную основу. Подробные инструкции по укладке в этом видео:

Как видим, при условии правильного проведения работ, вполне возможна установка тёплых ИК полов под кафельную плитку.

Инфракрасный теплый пол под плитку: правильный монаж

Для создания комфортных условий в помещениях, где пол выполнен из кафеля, часто применяют систему теплых полов. Традиционно в тандеме с плиткой используют водяной или электрический подогрев, осуществляемый при помощи кабеля или греющих матов. Однако многих интересует, есть ли возможность положить инфракрасный теплый пол под плитку. Давайте выясним, как это сделать и насколько целесообразно такое сочетание.

Использование инфракрасного теплого пола под плиточное покрытиеИспользование инфракрасного теплого пола под плиточное покрытие

Виды теплых полов

Современные технологии теплых полов подразумевают два вида источника подогрева: это вода и электричество.

Водяные теплые полы

Представляют собой трубки с теплоносителем, размещенные под тонкой стяжкой и напольным покрытием. По сути, это видоизмененные радиаторы отопления. Поэтому такой вид подогрева может использоваться как в комбинации с традиционной схемой, дополняя ее, так и самостоятельно, заменив ее полностью. К недостаткам водяных теплых полов можно отнести:

  • Значительную величину стяжки, которая не только уменьшает высоту помещения, но и существенно увеличивает нагрузку на перекрытия.
  • Возможность протечки в случае нарушения герметичности системы, что чревато подтоплением соседей снизу. А это может привести к весьма существенным финансовым потерям.
  • В случае отключения электричества или горячей воды в холодное время годы трубы такого теплого пола могут разморозиться. Как итог – масштабный ремонт системы.
  • Монтаж водяных теплых полов довольно сложен, поэтому не каждому под силу выполнить его своими руками.

Водяной теплый полВодяной теплый пол

Электрические теплые полы

В основной своей массе они делятся на три группы:

  • Кабельные. Греющий элемент выполнен в виде кабеля, закрепляемого на специальной ленте или металлической сетке. При укладке требуют тщательного расчета необходимой длины кабеля, а также довольно солидной стяжки высотой от 30 до 50 мм.
  • Греющие маты. Чаще всего это тот же кабель, но закрепленный на сетке из стекловолокна. Такие теплые полы значительно проще в укладке и требуют меньшей величины стяжки – до 30 мм. Роль стяжки может сыграть и плиточный клей: в этом случае греющие маты помещаются в его толще.
  • Пленочные: нагревательные элементы размещены в достаточно тонкой пленке. По материалу нагревательных элементов различают карбоновые и биметаллические (медь и алюминий) виды пленочных теплых полов. В отличие от двух первых групп электрических систем подогрева передача тепла осуществляется в основном за счет инфракрасного излучения, поэтому их часто называют инфракрасными теплыми полами.

Разновидности электрических нагревательных элементовРазновидности электрических нагревательных элементов

Можно ли совмещать пленочные теплые полы и керамическую плитку?

Прежде чем укладывать инфракрасный пол под плитку, следует решить: а стоит ли это делать? Мнения профессионалов на этот счет неоднозначны.

Монтаж инфракрасного теплого пола в первую очередь целесообразен при таких видах напольного покрытия, как ламинат, линолеум, ковролин. А вот с плиткой дело обстоит сложнее.

Противники укладки пленочных теплых полов под кафель выдвигают следующие аргументы:

  • Непосредственно сама нагревательная пленка имеет крайне низкую адгезию, что проводит к риску отслоения от нее стяжки ил клея. Это, в свою очередь, может привести к таким нежелательным последствиям, как появление пустот и трещин в стяжке.
  • Больший расход электроэнергии, чем при использовании греющего кабеля или матов.
  • Нельзя исключать постепенное разъедание пленки клеящими составами, имеющими щелочную основу.
  • Укладывать пленочный теплый пол под плитку довольно сложно. Нужно соблюдать предельную осторожность и аккуратность. В то же время для достижения нужного эффекта можно довольно просто уложить кабельные или матовые электрические нагревательные элементы.

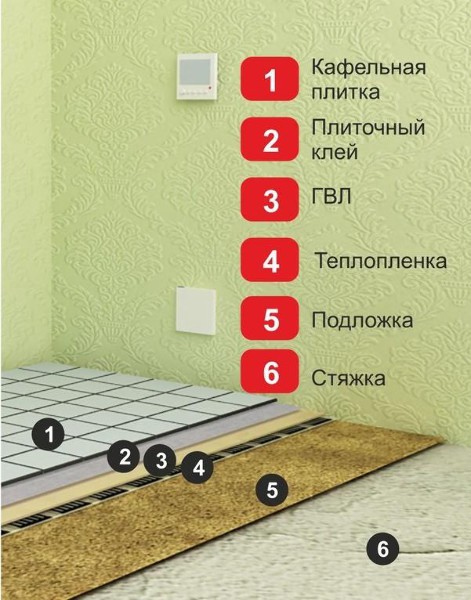

Схема укладки пленочного обогрева под плиткуСхема укладки пленочного обогрева под плитку

Но есть и ряд достоинств этого материала, учитывая которые, можно решиться выполнить укладку инфракрасного теплого пола под плитку:

  • Минимальная толщина стяжки. Если нет возможности безболезненно уменьшить высоту комнаты, то пленочные полы – единственный вариант обеспечить подогрев кафеля. Потребуется стяжка не более 8–10 мм.
  • Такие теплые полы более надежны. Если элементы подключены параллельно, то выход из строя одного из них не приведет к отказу всей системы. Повреждение же кабеля или проводящего контура мата неизбежно приведет систему нагрева в нерабочее состояние.
  • Инфракрасные нагревательные элементы не являются источниками электромагнитного излучения.

Учитывая особенности системы, можно сделать вывод, что использовать инфракрасные пленочные полы под плитку целесообразно в небольших помещениях с низкими потолками.

Инфракрасную пленку редко комбинируют с кафелем, хотя свои преимущества у такого сочетания все же естьИнфракрасную пленку редко комбинируют с кафелем, хотя свои преимущества у такого сочетания все же есть

Подготовительные работы

Как и любые другие системы теплого пола, инфракрасная пленка требует тщательной подготовки основания:

  • Необходимо ликвидировать выступы и замазать трещины, имеющиеся в базовой поверхности.
  • Для прокладки электропроводки и установки терморегулятора выполняются канавки в стене. Как правило, терморегулятор размещают недалеко от выключателя. Так удобнее. При необходимости выдалбливается канавка в полу для размещения датчика температуры.
  • Укладывается слой теплоизоляции, профессионалы рекомендуют перфорированный изолон с теплоотражающей поверхностью из фольги. Теплоизоляцию укладывают фольгированной стороной вверх, чтобы тепло уходило обратно в помещение, и прикрепляют к основанию металлизированным скотчем.

Фольгированный изолонФольгированный изолон

По периметру комнаты на расстоянии 20 см от стены изоляцию не укладывают. Это делается для того, чтобы обеспечить более надежное крепление крайним плиткам.

  • Необходимо оклеить по периметру пол специальным электропроводным скотчем. Он послужит своеобразным заземлением. Питание нагревательных элементов нужно осуществлять по отдельной линии с обязательным использованием УЗО.
  • Составляется схема укладки. Подогрев не делается под тяжелой стационарной мебелью, от стен необходимо отступить не меньше 40 см.

В целях экономии можно уложить инфракрасную пленку под плитку только в тех местах, где вы будете ходить. Получаться своеобразные теплые дорожки.

Подготовительный этап укладки нагревательной пленкиПодготовительный этап укладки нагревательной пленки

Укладка нагревательной пленки

В комплект инфракрасных теплых полов обязательно входит подробная инструкция по установке. Многие производители даже снабжают изделие компакт-дисками, где все расписано по шагам. Но нелишним будет знать некоторые нюансы укладки пленки:

  • Пленка укладывается не сплошным массивом, а с промежутками в 50–100 мм.
  • Нельзя допускать наложения полос одна на другую.
  • Для фиксации элементов на термоизоляции применяют скотч.
  • Разрезать пленку необходимо по специальным линиям отреза.
  • Размещать элементы лучше контактами в ту сторону, где находится терморегулятор. Это уменьшит длину проводов.

Процесс укладки инфракрасной пленкиПроцесс укладки инфракрасной пленки

  • Чтобы провода не выступали над поверхностью пленки в термоизоляции под них можно сделать специальные канавки.
  • Согласно инструкции к медной полосе прикрепляется зажим для подводки электричества. После подключения проводов все контакты надо надежно защитить битумной изоляцией или термоусаживаемыми изоляционными трубками.
  • Устанавливается датчик температуры. Он может располагаться в специальной штробе, в гофрированной трубке. Ее конец надежно закрывается колпачком. При другом варианте размещения он крепится под пленкой, для чего в утеплителе вырезается отверстие соответствующей формы.
  • Выполняется подключение к терморегулятору. Если нет уверенности в своих силах, то лучше воспользоваться услугами профессионального электрика.
  • После проверки работоспособности системы стелется слой обыкновенной полиэтиленовой пленки, которая фиксируется скотчем.

Подключение нагревательных элементов к терморегуляторуПодключение нагревательных элементов к терморегулятору

Укладка плитки

Укладку плитки можно выполнить двумя способами:

  1. Поверх пленки кладется малярная сетка, на которую и заливается стяжка толщиной 8–10 мм.
  2. Заменить стяжку могут гипсоволокнистые плиты. Их фиксацию надо осуществлять очень аккуратно в тех местах, где располагаются промежутки между отдельными полосами инфракрасной пленки.

Сам процесс укладки плитки будет отличаться от стандартного только тем, что клей и затирочный раствор обязательно должны быть предназначены для теплых полов.

Инфракрасный теплый пол под плитку

   Попытаемся ответить на актуальный вопрос, задаваемый нам клиентами, которые перед посещением нашего Центра прочитали некоторое число статей на сайтах, продающих инфракрасный пленочный теплый пол.
В свете южнокорейской экспансии наблюдается значительное увеличение числа новых дилеров, предлагающих инфракрасную пленку (отопительный материал) разных конструкций. Применение пленки предлагается всегда, везде и куда угодно. При этом продавцов не смущают ни строительные нормы, ни нормы электробезопасности, ни даже законы физики. В том числе предлагается применение ИК пленки под керамическую плитку.

   Сразу отбросим все чудодейственные свойства ИК пленки. Это ионизация воздуха!!!, антиалергенный эффект???, нейтрализация запахов))), снижение уровня электромагнитных полей, повышенный КПД и пр. Ну и главная фишка - это конечно фантастически малое энергопотребление.
Пленка, уложенная под плитку, представляет собой не что иное как тонкий нагревательный элемент, который передает тепло плитке с помощью ТЕПЛОПЕРЕДАЧИ. Потому как инфракрасные (ИК) лучи не проникают сквозь цементно - песчаную стяжку, плиточный клей и саму плитку. Вообще очень мало существует непрозрачных материалов, которые пропускают ИК лучи. Например кристаллы кремния...
Так что мы имеем горячую пленку, которая нагревает только соприкасающиеся с ней материалы, которые в свою очередь передают тепло плитке. При этом КПД — процент преобразования электрической энергии в тепловую у пленки такой же как и у любого электрического нагревателя — близок к 100 %. И чтобы нагреть напольное покрытие до комфортной температуры, любой вид теплого пола электрического — тонкие маты, инфракрасная пленка и греющие кабели — потратят примерно одинаковое количество ватт/час электроэнергии.

   Теперь рассмотрим варианты укладки пленочного теплого пола под плитку.
1. Вариант KNAUF «Суперпол»
КНАУФ Суперпол представляет собой элемент пола заводского изготовления, склеенный из двух малоформатных влагостойких гипсоволокнистых листов размером 1500x500x10 мм со смещением относительно друг друга в двух перпендикулярных направлениях на 50 мм. Общая толщина - 20мм. Конструкции с использованием КНАУФ Суперпола применяются для устройства оснований подМонтаж пленки Кнауф Суперпол чистовые покрытия как по железобетонным, так и по деревянным перекрытиям. Они подходят для любого типа современных напольных покрытий (линолеума, паркета, керамической плитки и т.п.). Укладку покрытия можно начинать сразу после высыхания клея, используемого при соединении элементов пола между собой. Для склеивания элементов пола при монтаже используется клеи, поставляемые предприятиями группы КНАУФ. До отвердения клея надежную фиксацию выполняют винты для ГВЛ.
В нашем случае Heat-Plus — инфракрасная пленка, а сухая засыпка — керамзит, может быть заменен на пенополистирольные плиты.
Тут есть опасность повреждения пленки излишне перекрученными саморезами и трудности при монтаже пленки на больших площадях. Кроме этого, вне доступа остаются недоступные рукодельные соединения  кусков пленки.

2. Вариант когда поверх пленки укладывается лист СМЛ, ЦСП, ГВЛ.монтаж пленки под плитку
Предлагается многими продавцами пленочных полов.

В этом варианте монтажа есть проблемы надежной фиксации листового защитного материала. При фиксации саморезами можно попасть в токоведущие дорожки пленки а также нарушить гидроизоляцию комнаты.

3. Вариант с заливкой пленки непосредственно стяжкой или клеем отметаем как проверенно неправильный.

Вывод

Что мы имеем в результате? Плюс у инфракрасной пленки под плитку один - цена самой пленки. Это преимущество имеет классическая полосатая пленка. Многослойные пленки со сплошным карбоновым слоем стоят в разы дороже.

Минусов немного но...
1. Меньшая надежность по сравнению с классическими кабельными системами, собранными в заводских условиях. Самое слабое место — соединение токоведущих шин с силовыми проводами делается на месте руками
2. Усложнение структуры пола за счет дополнительных слоев и, соответственно его удорожание.
3. Электробезопасность. Пленка предназначена для использования в сухих помещениях. Пленка с заземлением существует, но стоит дороже классического тонкого экранированного нагревательного мата, предназначенного для монтажа под плитку. Кроме всего этого  нагревательные пленки неэкранированы, зачем вам лишний электромагнитный фон под ногами.
4. Невлагостойкость. Места подсоединения пленки с питающим проводом не герметичны, а значит, при прорыве трубы, влага может просто навсего закоротить всю систему, или фазное напряжение окажется на поверхности плитки.

Мы рекомендуем для укладки под плитку тонкие маты в слой плиточного клея. Из Европы Ceilhit (Испания) или Азии Lavita (Ю. Корея), а также российский "Теплый пол №1", а теперь и  маты с пожизненной гарантией "Золотое Сечение GS". Для бюджетного применения есть в наличии универсальный кабель Теплый пол №1, толщина и мощность его подобраны специально для монтажа в плиточный клей или тонкий наливной пол. Также его можно уложить и под толстую стяжку под любое половое покрытие.

карбоновый мат под плиткуЦентр Теплых Полов предлагает все виды теплого пола под все виды напольных покрытий. Просьба решать вопросы по конструктивному исполнению отапливаемого пола с нашими квалифицированными специалистами.

Статья "Какой теплый пол под плитку лучше..?"

Переход к выбору теплого пола под плитку...

Google

Инфракрасный теплый пол под плитку: укладка пленочного обогрева

Задумав ремонт ванны или туалета порой очень часто встает вопрос теплового пола и одним из доступных вариантов становится инфракрасный теплый пол под плитку. Эта разновидность теплового покрытия имеет свои тонкости. В этой статье мы подробно изучим пленочный теплый пол под плитку и разберемся как правильно его укладывать под кафель.

Как работает инфракрасный пол

Существует два основных подвида этого теплового покрытия, это карбоновая пленка и биметаллическая.

Инфракрасный пол под плитку биметаллического исполнения запрещено монтировать под плитку.

Оба подвида инфракрасного теплого пола под плитку работают по принципу излучения. Изделие представляет собой поделенную на равные сегменты нагревательных элементов. При осуществлении монтажа к медным полоскам подсоединяются токопроводящие клеммы и во время включенного питания, по сегментам протекает ток и за счет этого происходит выделение тепловой энергии.

Следует отметить важную особенность, теплые полы инфракрасного исполнения осуществляют нагрев предметов расположенных в помещении, а не воздуха. Этот вид нагрева абсолютно безопасен для живого организма, поэтому инфракрасные тепловые полы разрешены к продаже. Так же такой вид нагрева не пересушивает воздух и еще заряжает его отрицательными ионами, что очень полезно для живых организмов.

Внешний вид изделияВнешний вид изделия

Плюсы теплового инфракрасного пола

Ниже приведем основные положительные моменты использования данного теплового пола:

  • Нагревательные элементы производят волну до 20 микрометров, что с легкостью позволяет преодолевать плиточный клей, саму плитку и далее нагревать предметы внутри комнаты;
  • Используя пленочный пол под плитку можно снижать привычную температуру внутри помещения до пяти градусов, например, если привычная для вас температура равна 23 градусам, то за счет прогрева инфракрасным излучением можно прогревать комнату до 18 градусов, при этом комфорт сохранится. А следовательно значительно снижаются финансовые траты на энергоносители;
  • Так же тепловой пол такого исполнения создает эффект вспомогательной конвенции, что существенно сокращает время необходимое для прогрева комнаты в целом;
  • Слабое создаваемое излучение электромагнитного характера по сравнению с другими видами электрических полов, что значительно снижает воздействие на организм;
  • Создается эффект ионизации воздушной массы, что является плюсом.

Минусы теплового пола

Современные строительные элементы, к сожалению, не достигли такого уровня, чтобы совсем не иметь отрицательных сторон, так и монтаж инфракрасного пола имеет свои негативные черты, а какие именно рассмотрим ниже:

  • Следует учесть тот факт, что над уложенной пленкой не должна устанавливаться мебель, иначе она будет крайне сильно прогреваться, а это может привести к негативным последствиям. Именно поэтому пленку следует укладывать на открытые проходы коридорного типа и участки, свободные от мебели;
  • При монтаже пленочного теплого пола в обязательном порядке поверх пленки следует уложить сетку из стеклоткани с мелкоячеистой структурой совместно с гипсокартоновым листом. Это обеспечит сохранность пленки и предотвратит возможное короткое замыкание из-за разъедания плиточным клеем защитной полимерной пленки;
  •  Когда кладем пленочный теплый пол под плитку, необходимо уделить внимание основанию, т.к. это требует его идеального выравнивания.
  • Так же к незначительному минусу следует отнести высокие требования к соединительным контактам осуществляемым во время монтажа, если осуществить некачественное соединение то данное место во время эксплуатации будет излишне перегреваться и в дальнейшем выйдет из строя, а ремонт без демонтажа уложенного кафеля будет невозможен.
Структура теплового пола в разрезеСтруктура теплового пола в разрезе

Нужный материал для проведения работы и подготовка основания

Далее приведем список материалов, которые вам потребуются в обязательном порядке:

  1. Набор теплового инфракрасного пола, в который обязательно должен входить регулирующий и контролирующие органы.
  2. Изоляция отражающего эффекта с минимальной толщиной 4 миллиметра.
  3. Сетка диэлектрическая монтажная.
  4. Провода с достаточным сечением для правильной запитки монтируемых соединений.
  5. Скотч с двухсторонним клеящим покрытием.
  6. И непосредственно выбранная вами плитка с достаточным количеством специализированного клея

Перед тем как монтировать инфракрасный теплый пол под плитку, крайне важно осуществить подготовку основания.
Для этого полностью демонтируем предыдущее покрытие. Далее тщательнейшим образом производим очистку и просушку основания. Если основа сильно повреждена, то необходимо провести обязательный ремонт поверхности. Далее выбираем место установки регулятора и подводим к этому месту питающую линию. Далее определяем зоны укладки инфракрасных полов, помня про то, что их нельзя класть под тяжелую мебель.

Осуществляем монтаж

Производимый монтаж подразделяется на несколько важных этапов:

  1. На изготовленную поверхность необходимо произвести укладку теплоотражающего полотна, чаще всего в этой роли используют изолон, так как этот этап важен то не следует экономить на недорогих аналогах изоляции;
  2. Производим раскладку инфракрасной пленки на заранее распланированные участки, не допускайте перехлестывания изделия, выдерживайте промежуток между ними в пол сантиметра;
  3. Укладываем защитного характера пленку поверх нагревательных элементов;
  4. Производим так называемое армирование с помощью диэлектрической монтажной сетки. Данная закрепляется на поверхности основания с помощью дюбель гвоздей, забивать их необходимо в оставленные промежутки между пленкой. Действуйте с особой осторожностью, ведь нагревательные элементы не должны быть поврежденны;
  5. Далее можно осуществить заливку тонкой стяжки, толщиной не более семи миллиметров, а затем уложить плитку, либо применяя специализированный плиточный клей сразу приступить к укладке плитки.

Использовать уложенные теплые полы под плитку можно спустя неделю, за этот период времени произойдет полное высыхание клея.

Зона обогрева в ванной комнатеЗона обогрева в ванной комнате

В данной статье мы рассмотрели такой интересный вопрос как монтаж инфракрасной пленки под плиточное покрытие, изучив данный материал, вы сможете сделать вывод как необходимо поступать именно в вашем варианте.

Инфракрасный теплый пол под плитку: Недостатки и приимущества

На данный момент вопрос касательно отопления в частных домах и квартире наиболее актуален в связи с начавшимся кризисом. Раньше природный газ считался одним из наиболее дешевых и от этого доступных видов топлива, но его постоянный рост в цене и требования, касательно покупки дорогостоящего оборудования сделал этот вид отопления одним из самых дорогих. Одной из наиболее популярных альтернатив стало использование такой системы дополнительного или основного отопления, как инфракрасный теплый пол под плитку. Подобное устройство является максимально эффективным источником обогрева помещений, в которых уровень влажности всегда повышен.

пленка под плиткой пленка под плиткой

Возможно ли использование под плиточное покрытие

При монтаже столь необычного плёночного покрытия следует использовать сухой метод проведения работ. Он подразумевает использование инфракрасного пола под ковролин, плитку, ПВХ, линолеум и ламинат. Для увеличения клиентской базы многие производители уверяют, что использование их ИК устройства с учетом применяемой технологии позволяет устанавливать его под кафель или даже укладывать в слой стяжки.

порядок работ по укладки пола порядок работ по укладки пола

Не стоит этого делать потому что:

Внимание

Внимание Внимание Внимание Внимание
  1. У используемого материала уровень адгезии довольно низкий. Если поверх нее уложить слой плитки или стяжки, то поверхность получится плавающей. В период простукивания будет слышен глухой или даже пустой звук. Поверхность треснет, если уронить на нее что-то тяжелое.
  2. Компоненты, входящие в состав основного ИК материала. Одним из основных компонентов раствора для работы с плиткой и стяжкой является щелочь. Она негативно воздействует на плёнку, которая со временем расползется или полностью растает. Здесь не будет играть роли количество уложенных слоев. Это приведет к оголению ИК соединений (электрических) и к дальнейшему замыканию проводки, которое будет сопровождаться столпом искр.
  3. Для стержневых и электрических полов ареалом использования является плиточный пол, под который и производится монтаж пленочного теплого пола. При этом здесь не нужно применять собственный опыт или какие-либо специфические навыки, так как при монтаже используется лишь мокрый способ монтажа.

схема пирога пола схема пирога пола

Почему стоит обратить внимание именно на это устройство

Всего разновидностей таких устройств несколько:

Внимание

Внимание Внимание Внимание Внимание
  • инфракрасные;
  • кабельные или электрические;
  • водяные.

Несмотря на дороговизну материала, наиболее эффективным считается инфракрасный пленочный теплый пол под плитку. Он также обладает высокими показателями удобства и простоты использования, минимальным расходов касательно потребляемой электрической энергии, коэффициентом полезного действия. Нагрев поверхности происходит в течение нескольких минут, при этом используется излучение, а не конвекция. Инфракрасный пол состоит из плотной, но тонкой пленки, которая монтируется на подготовленную заранее поверхность.

виды полов теплых виды полов теплых Схема видом теплых полов: водяной пол и электрический

Одной из главных особенностей использования ИК материалов является возможность сочетания с плиточным покрытием. Используется для прогрева поверхности кухни, туалета, прихожей и ванной. При этом уложить ее следует только в местах, где ходят люди. При налаженной работе за час ИК устройство будет функционировать лишь треть этого времени. После нагрева поверхности теплые полы автоматически отключаются. Так же стоит отметить, что поверхность остается теплой. После остывания пленка под керамогранит снова подогревается.

виды электрического нагрева виды электрического нагрева



Принцип работы устройства

У большинства при выборе основных ИК материалов возникает множество вопросом. Однако преимущества и удобство эксплуатации каждого из материалов можно ощутить только после какого-то времени их использования. Специалисты также не пришли к общему мнению. Монтаж инфракрасного теплого пола производится исключительно на заранее подготовленное основание. Выбор возможной для использования напольной продукции так же поражает. Устройство может использовать для прогрева покрытий любого типа.

Благодаря основательному слою стяжки, высота помещения уменьшиться, что скажется на его восприятии и комфорте. Пленочное устройство не такое уж экономичное, если сравнивать его с пленочными аналогами пола под плитку. Существует ряд специфических особенностей, которые делают этот вид устройств не такими универсальными, если речь идет о монтаже своими руками под плитку. Для более детального анализа следует сравнить все разновидности подобных устройств, которые используются, в том числе и плиточный материал. Пленочные покрытия могут быть изготовлены как из биметаллической, так и карбоновой пленки.

схема работы ик пола схема работы ик пола

Металл категорически не рекомендуется использовать под кафельное покрытие и керамику. Принцип работы устройства основано на инфракрасном излучении. Сама же пленка разделена на отдельные сектора и каждый из них снабжен собственными элементами нагрева. Клеммы присоединяются к медным полосам, а после подключения к сети происходит тепловое излучение. Подобное излучение не наносит вреда живым организмам. Происходит обогрев не воздушных масс, которые имеются в помещении, а отдельных предметов. Воздух не пересушивается благодаря вырабатываемым отрицательным ионам, которые улучшают микроклимат комнат.

Безопасное использование

Выбор должен основываться на таких важных моментах как:

Внимание

Внимание Внимание Внимание Внимание
  • полная автономность;
  • повышенный уровень безопасности.

Положить пленочный материал означает заведомо проиграть по нескольким показателям стержневых устройств. Установка заземления является обязательной процедурой не только при укладке инфракрасного теплого пола под плитку, но и ряда других уложенных материалов. Для этого можно использовать электропроводный скотч.

сравнение пленочного пола с водяным сравнение пленочного пола с водяным

Требуется соблюдение таких мер безопасности:

Внимание

Внимание Внимание Внимание Внимание
  1. Подключение устройства должно происходить непосредственно к сети, но с использованием автомата, который напрямую подключается к счетчику.
  2. Весь процесс монтажа осуществляется исключительно на сухую и подготовленную поверхность.

Недостатки устройства

недостатки недостатки

Помимо достоинств у каждого материала есть свои недостатки. В первую очередь стоит отметить, что вырабатываемое инфракрасным полом под плитку тепло будет уходить не на обогрев предметов интерьера, а на напольное покрытие. При этом функция прогрева будет возложена на конвекцию. Прогретый напольный материал будет отдавать тепло окружающим предметам, а стены прогреются за счет движения теплых воздушных масс. От выбора напольной поверхности зависит скорость прогрева комнаты. Не рекомендуется установка покрытий на закрытых участках, где расположена мебель.

Материал следует укладывать исключительно под открытые участки, поэтому о планировке и будущем местонахождении мебели стоит задуматься заранее. Также стоит ожидать разъединения клемм, которые используются для соединения и подключения нагревательных матов. Это приведет к тому, что устройство перестанет функционировать. Также возможно последующее замыкание и самовозгорание теплого пола инфракрасного под плитку. Для уменьшения показателей адгезии, можно использовать стеклоткань в качестве промежуточного слоя между полом и устройством. Если отсутствуют определенные навыки работы с подобным материалом, то лучше переложить все на плечи специалиста. Для соединения отдельных контактов необходимы навыки работы с электрической проводкой.

Преимущества

Устройство обладает рядом достоинств, в том числе и возможность использования в малогабаритных помещениях. Можно ли отапливать с его помощью большие помещения? Ответ положительный, однако уровень потребляемой семьей электроэнергии существенно возрастет. В больших помещениях рекомендуется использовать устройство в качестве дополнительного источника отопления.

плюсы ик пола плюсы ик пола

Перечень достоинств:

Преимущества Преимущества

  1. Тёплые полы работают по принципу конвекции, тем самым прогревая предметы интерьера и декора. Это позволяет обогреть комнату равномерно и быстро.
  2. Длина излучаемой волны составляет 4-15 микрометров, что позволяет устройству не только нагревать используемое напольное покрытие, но и стоящие в комнате предметы.
  3. Подниматься пыль не будет, что так необходимо аллергикам и людям с маленькими детьми. Принцип их работы отличается от радиаторного отопления, поэтому пыль не будет подниматься в воздух и перемещаться по комнате.
  4. Для уменьшения затрат следует выставить наиболее оптимальный температурный режим. Стоит обратить внимание, что использование радиаторного отопления подразумевает наличие в помещении температуры в 25*С, при этом с ИК отоплением достаточным и комфортным будет показатель в 20*С. Меньший прогрев потребует уменьшенного количества электрической энергии и приведет к экономии семейного бюджета.
  5. Имеющееся излучение минимально. Этот показатель даже меньше, чем у кабельных устройств.



ПреимуществаАдминАвтор статьи Понравилась статья? Поделитесь с друзьями:

Пленочный теплый пол под плитку

Как укладывать инфракрасный теплый пол под плитку – инструкция по монтажу

В настоящее время существует немало способов, как сделать свое помещение комфортнее и функциональнее. Немаловажную роль при создании уюта играет обогрев помещения. О том, как правильно установить инфракрасный теплый пол под плитку, и что для этого нужно, и пойдет речь в нашей статье.

Хозяева могут выбрать один из таких типов обогрева:

  • водяной обогрев;
  • пленочная система обогрева;
  • обогрев при помощи нагревательных матов.

Достоинства теплого пола

Ниже мы рассмотрим, возможно, самый простой теплый пол – ик пол под плитку.

Его достоинства заключаются в следующем:

  1. Воздух в комнате не утрачивает своей свежести, потому что такой тип обогрева никоим образом на него не влияет.
  2. Инфракрасный теплый пол под плитку, излучая волны большой длины, обогревает не только саму поверхность пола, но и все тело человека, который в данный момент по нему ходит.
  3. Такой способ передачи тепла позволяет ему повторно выделяться из нагретых ранее предметов, что повышает общую температуру в помещении еще сильнее.
  4. В воздухе увеличивается содержание отрицательных ионов, как минимум, в 4 раза.
  5. В процессе функционирования инфракрасная пленка не испускает пыли, шума и вибраций.
  6. Величина вырабатываемого электромагнитного излучения настолько мала, что ею можно пренебречь.
  7. Такой тип нагрева человеком воспринимается намного приятнее при начальных низких температурах в комнате, нежели в случае водяного отопления.

Так что же представляет собой уложенный под плитку пленочный инфракрасный теплый пол? По большому счету, инфракрасное отопление состоит из тонкой пленки толщиной 0,3-1 мм, оборудованной внутри электропроводящим элементом. Ниже будет описаны способы монтажа инфракрасного теплого пола под плитку.

Определение с материалами и инструментами

Для того чтобы произвести монтаж пленочного теплого пола под плитку, потребуется обзавестись такими материалами:

  • теплоотражающая подложка;
  • система отопления инфракрасного типа;
  • специальная диэлектрическая монтажная сетка;
  • соединительные провода;
  • напольное покрытие, в данном случае керамическая плитка;
  • клеящая смесь.

Укладка пленочного теплого пола под плитку начинается с подготовки чернового основания, в которую входит устранение неровностей, очищение, промывка и сушка основания. После этого производится монтаж теплоотталкивающего материала.

Сверху бережно укладывается слой инфракрасной пленки. Она идет уже в собранном виде, остается ее лишь расстелить параллельно листам теплоотражателя. Внимательно следите за тем, чтобы пленка не была уложена внахлест. В противном случае это может привести к короткому замыканию или ухудшению свойств теплоотражающего материала.

Терморегулятор

Терморегулятор представляет собой устройство по управлению системой инфракрасного пола. Его установка производится в заранее предусмотренное место, и осуществляется его подключение к токопроводящей пленке.

Для того чтобы температурные датчики показывали корректные данные, их, предварительно поместив гофротрубку, следует вмонтировать между двух слоев стяжки. После этого следует согласовать термодатчик и терморегулятор.

Теплоотталкивающий материал

Такие материалы бывают нескольких разновидностей:

  • фольгированные;
  • пробковые;
  • с отражающей поверхностью.

Каждый подбирает тип изоляции исходя из своих потребностей.

Электропроводящий провод

Укладка инфракрасного теплого пола под плитку сопровождается прокладкой провода, идущего от термодатчика к регулятору температуры. Это довольно легкий процесс – провод соединяется с термодатчиком в месте окончания гофротрубы и тянется до стены, на которой расположен пульт контроля над системой инфракрасного пола.

Провод также потребуется заизолировать, проследив, чтобы на него не попала стяжка.

Подготовительные работы над поверхностью

Потребуется осуществить такие работы:

  1. Снять старое напольное покрытие.
  2. Устранить шероховатость основания и очистить его от пыли.
  3. Осуществить тщательную сушку основания.

После выполнения этих действий можно приступить к основной работе.

Укладка теплоизолирующего слоя

Приобретенный материал нужно разделить на полосы, приблизительно по 60 см шириной. Затем эти полосы нужно разложить по всей площади основания и скрепить между собой скотчем. После этого следует проверить качество полученных стыков. Читайте также: «Как сделать подогрев пола под плитку — способы «.

Стоит отметить, что теплоизоляция должна быть уложена металлизированным слоем вверх. Толщина материала, как правило, должна составлять не более 2-3 мм.

Укладка теплопленки

Обращайтесь с таким видом материала очень бережно, так как пленка очень тонкая, и ее достаточно легко повредить. Подробнее о правильности укладки и о технике безопасности можно узнать из приложенной инструкции. Кроме того, стоит не забывать о проведении качественной изоляции стыков после среза пленки!

Ряд дополнительных рекомендаций:

  • Не укладывайте пленку по всей площади помещения. Лучше уложить ее ближе к центру, где практически не будет установлено никакой мебели.
  • Если предполагается укладка инфракрасной теплопленки под большой мебелью, нужно продумайте качественную вентиляцию.
  • Предусмотрите зазор между пленкой и стеной в 10 см.
  • Удостоверьтесь, что термоизоляция действительно является диэлектриком.
  • Если уложить пленку по всему помещению, то можно будет сэкономить на проводке.

Подключение

Перед тем как начать укладывать плитку, стоит подключить теплый пол и убедиться в том, что система функционирует должным образом. Так, в случае обнаружения изъянов, будет легче их устранить.

Пленочный теплый пол под плитку, как правило, прогревается за 1-2 минуты после запуска системы. Если все отвечает требованиям, можно переходить к последнему этапу работ (прочитайте также: «Как уложить теплый пол под плитку своими руками «).

Укладка финишного покрытия

Теперь можно осуществить монтаж плитки. Процесс укладки плитки можно проводить традиционным способом. Пользоваться же системой теплого пола можно будет лишь по прошествии одного месяца после завершения укладки керамической плитки.

В завершение можно привести несколько правил, как правильно использовать ик теплый пол под плитку:

  • Нельзя проводить монтаж теплого пола в любом помещении при температуре ниже нуля.
  • Обязательно предусмотрите заземление ик пленки.
  • Гидроизоляцию теплого пола при необходимости следует продумать заблаговременно.
  • Старайтесь не повредить пленку, если это случилось – заизолируйте поврежденный участок скотчем с обеих сторон.
  • Отрезок пленки не должен превышать 15 метров.
  • Нельзя производить монтаж теплого пола под любыми нагревательными элементами.
  • Старайтесь не сгибать пленку более чем на 90 градусов.

Из выше изложенного можно сделать вывод, что произвести монтаж системы инфракрасных теплых полов собственными силами вполне реально. Наглядно просмотреть весь процесс проведенных работ можно в приложенном видеоматериале.

Инфракрасный теплый пол под плитку

В предыдущих статьях мы рассказывали вам о том как сделать электрический теплый пол своими руками .

Напомним только, что основным нагревательным элементом электрической системе был специальный провод, который за счет электричества нагревался сам, а следовательно и поверхность пола.

В инфракрасных теплых полах. нагревание происходит за счет инфракрасного излучения, которое не греет воздух, а нагревает предметы и людей, находящихся в помещении.

Такую систему часто называют пленочным теплым полом, потому что похожа она толстую прозрачную пленку, внутри которой находится углеродный нагреватель. Сама пленка сделана из высококачественного прочного полимера, который не горит, при нагревании не выделяет ядовитых веществ.

Более того, инфракрасный пол благотворно влияет на здоровье человека. В помещениях с таким обогревом повышается количество отрицательно заряженных ионов, которые положительно влияют на дыхательную систему. Такой же эффект дают специальные ионизаторы воздуха, которые продаются отдельно.

Многие знают, что инфракрасные лучи используют при лечении различных кожных и сердечно-сосудистых заболеваний.

Так как при использовании инфракрасного пленочного пола нагревается не воздух, а тело человека и предметы, в таких помещениях образуется комфортная температура, благоприятный климат и легко дышится свежим прохладным воздухом.

Инфракрасные пленочные полы потребляют меньше энергии по сравнению с электрическими, не сжигают кислород, имеют минимальное электромагнитное излучение, легко монтируются под любые напольные покрытия. Такую систему можно установить не только на пол, но и на стены и даже на потолок.

Принцип обогрева такой системы следующий, если установить полоску пленочного пола на стену на уровне головы, то обогреваться будет только то, что находится в этой горизонтальной плоскости. Ни пол, ни потолок, ни предметы, находящиеся ниже или выше этого уровня нагревается не будут.

Такие пленочные полы не боятся воды, ни высоких температур, поэтому их с легкостью можно устанавливать в ваннах, саунах, банях и в любых других помещениях с высокой влажностью.

Установка инфракрасного пленочного пола под плитку

Укладка пленочного пола довольно простое занятие. Если вы сами укладывали линолеум, ковролин или ламинат, то этот процесс не на много сложнее. Больше всего придется потратить времени на монтаж электропроводки. К тому же инфракрасные теплые полы продаются комплектами, в которых есть подробная инструкция.

Нет необходимости делать цементную стяжку или использовать клеевые составы. Пленка просто укладывается на теплоотражающее полотно, а сверху стелиться финишное напольное покрытие. Это может быть линолеум, паркет, ламинат, деревянный пол, керамическая или мраморная плитка и т.д.

Этапы укладки плитки на теплый пол

1.Первым делом необходимо отчистить поверхность от пыли и грязи, после чего произвести разметку. Нужно помнить, что инфракрасные полы не укладывают под предметы мебели и интерьера. Так же нужно отступить минимум 10 см от стен.

На этом этапе нужно определить где будет крепится терморегулятор.

Обычно плитку укладывают на бетонное основание. В таком случае поверхность пола должна быть выравнена при помощи тонкого цементно-песчаного раствора или при помощи любых выравнивающих составов.

2.На отчищенную ровную поверхность стелиться специальная теплоотражающая подложка, которая отражает инфракрасные лучи внутрь помещение и дополнительно сохраняет тепло.

Подложка для теплого пленочного пола очень похожа на подложку из вспененного пенополистирола, которую часто укладывают под ламинат или паркет, но материалы, из которого сделана отражающая поверхность различны.

Фольгированная подложка под ламинат проводит электрический ток, что отрицательно может сказаться на всей системе теплых инфракрасных полов в случае случайного повреждения. Поэтому для пленочных инфракрасных полов выпускают специальные подложки, у которых отсутствует подобный недостаток.

3.Далее укладывается теплые полы. Их необходимо разложить по поверхности, соединить все контакты, при необходимости, изолировать их и подключить к терморегулятору. После чего подключить всю систему к электричеству и произвести пробный запуск.

Если все хорошо, то монтируем датчик температуры, терморегулятор и сам пленочный пол.

4.Следующим слоем укладывается монтажная сетка из стекловолокна. Она нужна для укладки плитки. Если в качестве финишного покрытия будет использован ламинат, линолеум или другое подобное покрытие, то можно уложить специальную пленку.

Сетка в данном случае нужна потому что плитка укладывается на цементный клеевой состав, которому нужно хорошее сцепление с поверхностью. Как вы понимаете, на пленке плитка держаться не будет.

Такая сетка часто используется при штукатурке стен, как армирующий материал.

5.После укладки теплоотражающей подложки, пленочного пола и сетки необходимо все жестко закрепить к основанию. Для этого используют дюбель-гвозди или специальные пластиковые крепления. При фиксации слоев, важно не повредить нагревательную пленку. Обычно в ней присутствуют специальные отверстия для монтажа.

После того как все зафиксировано, еще раз необходимо проверить работоспособность системы. Для этого включите ее на час и следите за нагревом. Если вы обнаружите, что поверхность пленочного пола нагревается не равномерно или провод в каком-то месте сильно нагрелся или начал плавится, то немедленно все отключить.

Такое возникает, при повреждении проводки или плохом контакте. Если самим не удалось устранить причину неисправности, то лучше не рисковать, а позвать специалиста.

6.Завершающим этапом будет укладка плитки.

Можно ли постелить инфракрасный тёплый пол под плитку

    Содержимое:
  1. Можно ли под плитку монтировать пленочный пол
  2. Какой теплый пол лучше
  3. Устройство ИК пола под плитку на полу
  4. Можно ли уложить ИК пол под плитку на стены
  5. Правила безопасной и комфортной эксплуатации
  6. Какие полы лучше под плитку, пленочные или проводные

Вопрос отопления наиболее важен, особенно в условиях постоянного подорожания теплоносителей. Если раньше природный газ считался одним из самых дешевых видов топлива, то постоянное подорожание «голубого топлива», а также увеличение стоимости регистрации оборудования и подключения к газопроводу побудило искать надежные и относительно недорогие виды отопления.

Инфракрасный тёплый пол под плитку оптимальное решение в качестве дополнительного или основного источника обогрева, особенно для помещений с высокой влажностью.

Можно ли под плитку монтировать пленочный пол

Чтобы ответить на этот вопрос, необходимо учесть рекомендации относительно эксплуатации, предоставленные заводом изготовителем. В частности, там говорится: «Изделие может укладываться под кафель, дерево, ламинат, линолеум и т.д.».

Тонкий электрический пленочный тёплый пол под плитку монтируется быстро, не «ворует» свободного пространства и не влияет на качество укладки.

Так как, отопительная система устойчива к влаге и атмосферным осадкам, можно укладывать пленку на улице, с последующей облицовкой керамогранитом. Это навсегда решит проблему обледенения дорожек, отопления гаража и т.д.

Укладка инфракрасного теплого пленочного пола под плитку своими руками требует определенного профессионализма и наличия строительного материала. Хотя технология полностью и подробно описана производителем, при возникновении сомнений в своих возможностях, лучше обратиться за помощью к специалисту.

Какой теплый пол лучше

Существует несколько видов теплых полов. Нет ни одного идеального варианта, без недостатков. У каждой системы отопления есть свои нюансы, которые необходимо учитывать при выборе.

Так водяной пол, требует подключения к твердотопливному. электрическому или газовому котлу. Во время укладки вместе с отделочным покрытием, толщина пола составит не менее 7-10 см. Поверх мест, где проходит система отопления, нельзя устанавливать мебель, во избежание появления плесени.

Установка электрического пола требует высокой квалификации строителя. В качестве недостатка можно отметить, что при повреждении кабеля, отключается вся система отопления, которая запитывается от силового провода.

Инфракрасный обогрев полов в ванной комнате, как показывает опыт, является оптимальным вариантом. Укладка выполняется без стяжки, толщина с финишным слоем составляет 1-2 см.

Полы можно укладывать практически везде, при необходимости, можно даже с их помощью утеплить стены. Сегодня производитель предлагает две основных разновидности продукции.

Какой инфракрасный плёночный тёплый пол под плитку лучше — стержневой или пленочный?

  • Стержневой ИК теплый пол под плитку имеет ряд достоинств, выгодно отличающих его от аналогов. К примеру, при монтаже можно уложить систему непосредственно в клеевой раствор. Не требуется дополнительного использования армирующей сетки. Установка стержневого ИК теплого пола может быть выполнена самостоятельно, что существенно уменьшает себестоимость установки. Система отопления стержневого типа регулируется в полностью автономном режиме. При максимальной производительности, автоматически включается экономный режим.
  • Инфракрасное отопление пленочного типа несколько отличается от предыдущего варианта. Во время укладки обязательно соблюдать определенные требования, которые несколько увеличивают стоимость ремонта. Теплые инфракрасные полы под плитку укладываются с обязательной теплоизоляцией и укреплением сверху пленки армирующей сеткой. Глубина прогрева несколько меньше чем у системы стержневого типа. Поэтому если планируется в качестве финишного покрытия укладывать керамогранит, необходимо выбирать пленку с номинальной мощностью 220Вт/м².

Слой плиточного клея, согласно технологии укладки, должен быть 7-9 мм. Чтобы сократить расходы перед укладкой теплых полов, следует хорошо выровнять основание.

Устройство ИК пола под плитку на полу

Монтаж инфракрасного плёночного теплого пола, укладываемого под плитку можно выполнить самостоятельно, при условии выполнений рекомендаций производителя и наличии необходимых навыков и инструментов.

Укладка выполняется следующим образом:

  1. Подготавливается основание. Особенностью правильной укладки плитки является ровная поверхность. Чем хуже подготовлен пол, тем сквернее будет конечный результат. Основание необходимо вывести в ноль.
  2. Проводятся энергосберегающие работы. Чтобы не оказалось, что ИК полы дополнительно греют потолок соседям, следует проложить теплоизоляцию. Советы экспертов и опытных строителей сводятся к тому, что в качестве теплоизоляционного материала следует использовать перфорированный изолон.
  3. По всему периметру проклеивается электропроводный скотч. Он играет роль заземления. Для дополнительной безопасности полы запитываются от отдельного автомата, устанавливается УЗО.
  4. Расписывается схема укладки. На этом этапе необходимо обратиться за помощью к опытному строителю. От того, насколько грамотно будет рассчитано пленочное отопление, зависит эффективность системы отопления.
  5. Укладываются инфракрасные полы. Сам процесс не сложен, единственное правило, которое следует соблюдать, это необходимость, чтобы края уложенных пластов не находили друг на друга.
  6. Подключение пола — выполняется через комнатный термостат. Одного регулятора достаточно, чтобы обеспечить работу до 25 м² площади. Если этого недостаточно, устанавливаются несколько отдельных термостатов.
  7. Накрывать плиткой ИК пол можно после того, как произведена проверка работоспособности системы. Предварительно необходимо проверить на нагрев все пласты. При необходимости участок пленки заменятся.
  8. Теперь можно положить плитку. Техника укладки заключается в следующем. На пленку наносится армирующая сетка. Сверху с помощью гребенки накладывается слой клея и укладывается плитка. Чтобы качественно выложить кафель и избежать перепадов на швах, как уже замечалось ранее, необходимо предварительно подготовить основание.

Методика укладки пола подробно описана производителем в инструкции по монтажу и эксплуатации. Неукоснительное соблюдение рекомендаций, залог работоспособности системы отопления. Технология монтажа плитки на пленочный теплый пол достаточно простая, чтобы выполнить все этапы работ самостоятельно.

Можно ли уложить ИК пол под плитку на стены

Да, можно. В описании монтажа указывается, для каких поверхностей можно использовать пленочные нагреватели и при каких условиях обеспечивается максимальная производительность.

Принцип укладки плитки, в данном случае, отличается тем, что приходится учитывать вертикальную нагрузку. Чтобы избежать сползания, используют дополнительные приспособления.

Способ монтажа в первую очередь зависит от выбранного материала:

  • Виниловая плитка — имеет легкий вес, поэтому ее можно укладывать без дополнительной подготовки с помощью специального клея. Плитка ПВХ клеится после натяжения армирующей сетки. Для этого наносится слой клея и выравнивается с помощью шпателя. Покрытие полов виниловой плиткой проводится только после того, как по сетке была выровнена поверхность и слой клея полностью высох.
  • Керамическая плитка — обязательно используется конструкция, под которую прячут теплые полы. Предусмотрена специальная установка под плитку, позволяющая снизить нагрузку на пленчатую часть нагревательного элемента. Металлоконструкцию используют и при решении облицевать стены с помощью обычных полос пластика. Керамическую плитку на стену лучше всего не укладывать напрямую по пленке.
  • Кварцвиниловая плитка — требует идеально ровной поверхности. Поэтому полы попросту вмуровываются в стяжку. Практика показывает, что кварцвиниловую плитку лучше всего укладывать на стержневой пол.

Правила безопасной и комфортной эксплуатации

Выбор ИК тёплого пола необходимо основывать на нескольких критериях:

  1. Удобство.
  2. Безопасность.
  3. Автономность.

Пленочные полы немного проигрывают стержневым, относительно этих трех показателей. При монтаже любого вида системы отопления требуется соблюдать следующие правила безопасности:

  1. Заземление обязательно.
  2. Укладка полов проводится только на сухую поверхность.
  3. Подключение к системе электроснабжения осуществляется напрямую через автомат, запитанный непосредственно от счетчика.

После утепления пола, важно не забыть выполнить заземление с помощью электропроводного скотча!

Какие полы лучше под плитку, пленочные или проводные

Ответить на этот вопрос можно исследовав статистику продаж. Согласно статистике, пленочные теплые полы постепенно наращивают темп и уже обгоняют по популярности проводные системы. И этому есть множество объяснений.

Полы плёночного типа легко монтировать, при установке на стену их производительность не уменьшается. Единственный минус пленчатой системы является то, что потребление электроэнергии немного выше, чем у аналогов.

Под укладку плитки в ванной комнате или кухне, ИК полы намного лучше, чем проводные, в остальных видах отделки показатели приблизительно одинаковые.

Расчет мощности и температуры тёплого водяного пола

Источники: http://polspec.com/teplyy-pol/kak-ukladyvat-infrakrasnyy-teplyy-pol-pod-plitku-instruktsiya-po-montazhu.html, http://stroim-svoi-dom.ru/pol/infrakrasnyj-teplyj-pol.html, http://avtonomnoeteplo.ru/teplye-poly/557-infrakrasnyy-teplyy-pol-pod-plitku.html
