Теплообменник для котла твердотопливного: Какой теплообменник твердотопливного котла лучше — Inside

Содержание

3 причины растрескивания теплообменника твердотопливного котла

Сегодня мы расскажем о правильной схеме обвязки твердотопливного котла, способной сохранить в целости его теплообменник.

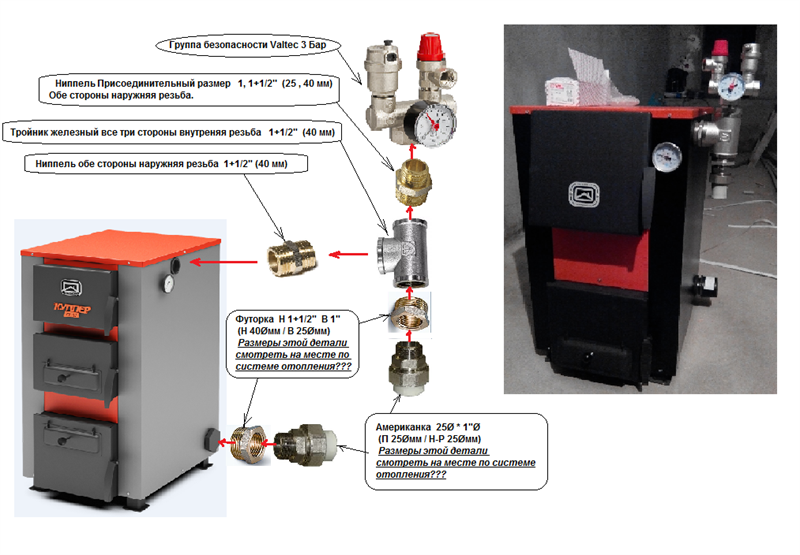

Монтаж котельной начинается с обвязки «сердца» системы отопления — котла 1 . Обязательными элементами при монтаже являются быстроразъемные соединения — «американки» 2

Их также рекомендуется устанавливать перед всеми технически сложными элементами системы отопления, это упростит процесс обслуживания в случае поломки. На подающем трубопроводе рядом с котлом необходимо установить элемент, обеспечивающий безаварийную работу самого котла и всей системы в целом — группу безопасности котла 3 . В состав группы безопасности входит автоматический воздухоотводчик для спуска воздуха из системы, манометр для определения давления внутри системы и предохранительный клапан для сброса теплоносителя при избытке давления в системе. Сброс теплоносителя из предохранительного клапана рекомендуется осуществлять в индикационную колбу или в специальную емкость 4 .

Это дает возможность определить, какое количество теплоносителя сбросил клапан. В дальнейшем этот теплоноситель (антифриз) можно использовать для подпитки системы.

Внимание: по требованию производителей котельного оборудования и во избежание аварийных ситуаций запрещается монтировать отсечную арматуру (шаровый кран) между котлом и группой безопасности.

На обратном трубопроводе в самой низкой точке системы отопления устанавливается арматура для слива теплоносителя из системы 5 . Данный элемент будет полезен при замене антифриза с выработанным ресурсом. Напоминаем, средний срок службы антифризов для систем отопления составляет 5–7 лет. На обратном трубопроводе также монтируется подпиточный узел для заполнения системы теплоносителем и расширительный бак 6 для компенсации теплового расширения теплоносителя при нагревании. Объем расширительного бака в системе отопления с использованием подготовленной воды должен составлять 10–15% от общего литража теплоносителя в системе и 20–25% — при использовании антифриза в качестве теплоносителя.

Например, для системы отопления с расчетным количеством антифриза в качестве теплоносителя 200 л нужен расширительный бак объемом 50 л. В качестве запорной арматуры для расширительного бака рекомендуется использовать отсечной вентиль. Он позволяет быстро производить работы по ремонту или замене расширительного бака без необходимости слива теплоносителя из системы. Подпиточный узел для заполнения системы теплоносителем состоит из вибрационного насоса типа «малышок» 7 , шарового запорного крана 8 , фильтра грубой очистки 9 и обратного клапана 10 . Данный узел позволяет с легкостью заполнить систему отопления закрытого типа теплоносителем — достаточно опустить насос в емкость с теплоносителем, открыть запорный кран и включить насос в сеть. По мере заполнения системы, из нее необходимо стравливать воздух, выпуская его через воздухоотводчики, например, на радиаторах отопления.

Фильтр грубой очистки 11 для системы отопления также рекомендуется монтировать на обратный трубопровод, так как теплоноситель, проходя через всю систему, будет собирать технический мусор, окалину и шлам именно в фильтре. Если не устанавливать фильтр на обратном трубопроводе, то мусоросборником станет сам котел, и все крупные и мелкие механические включения будут осаждаться в его нижней части. Со временем это приведет к снижению КПД котла, недостаточной температуре теплоносителя и выгоранию теплообменника. Обязательное наличие фильтра в системе убережет котел и элементы системы от попадания в них технического мусора. Для удобства обслуживания фильтра рекомендуется использовать шаровые запорные краны с американками 12 . Они позволяют в любой момент перекрыть поток теплоносителя (при выключенном циркуляционном насосе) и, открутив американки, снять фильтр для чистки. Далее по схеме идет главный элемент, обеспечивающий правильную работу твердотопливного котла — насосная группа быстрого монтажа 13 . Эта группа применяется при обвязке котлов на твердом топливе и позволяет автоматически поддерживать необходимую температуру обратной линии, путем подмешивания более теплого теплоносителя из линии подачи котла в обратку.

Почему температура обратной линии котла может быть низкой? При запуске системы отопления с твердотопливным котлом температура подающей линии сильно отличается от температуры обратной линии, поскольку теплоноситель, проходя через систему отопления, отдает свое тепло ее элементам (например, радиаторам) и возвращается в котел холодным. Такая разница температур в подающей и обратной линии котлов со стальным теплообменниками приводит к образованию конденсата. Конденсат состоит из слабых растворов кислот низкой концентрации, которые вступают в реакцию с металлическими стенками котла. В процессе этих реакций стенки медленно разъедаются и ресурс котла заметно сокращается. Также конденсат осаждается на стенках теплообменников стальных и чугунных котлов. Пока конденсат не высох, к нему прилипает сажа и различные продукты сгорания твердого топлива, и под действием высоких температур образуется корка из смолы и дегтя. Эта корка заметно снижает КПД котла, потому что из-за слоя этой корки нагретые газы не могут передать тепло теплообменнику, и вдобавок ее очень сложно счищать.

А в случае с котлами с чугунными теплообменниками разница температур в подаче и обратке может привести к поломке теплообменника. Хоть чугун и является коррозионностойким материалом, но большое содержание углерода в сплаве делает его хрупким, в том числе к перепаду температур, и когда в горячий теплообменник котла попадает холодный теплоноситель, происходит разрыв секции теплообменника вследствие температурного шока.

Внимание: производители твердотопливных котлов для безопасной работы своей техники устанавливают рекомендованную температуру на обратной линии котла не менее 60°С.

Насосная группа быстрого монтажа за счет встроенного трехходового клапана в момент запуска котла подмешивает более теплый теплоноситель из подающего трубопровода в обратный трубопровод, тем самым исключая возможность образования конденсата и температурного шока в теплообменнике. Система, смонтированная с использованием перечисленных элементов, будет эффективной в эксплуатации и продлит срок службы котла отопления.

Приятной эксплуатации!

В корзину

110 530 ₽ 87 610 ₽

Твердотопливный стальной котёл ЭВАН Warmos TT-25K, 25 кВт, ТЭН, регулятор тяги, дрова/уголь

В корзину

34 270 ₽ 30 110 ₽

Твердотопливный стальной котёл ZOTA Енисей, 12 кВт, (опция: ТЭН, ПУ), дрова/уголь

В корзину

52 630 ₽ 46 240 ₽

Твердотопливный стальной котёл ZOTA Master, 18 кВт, (опция: ТЭН, ПУ), дрова/уголь/брикеты

В корзину

105 840 ₽ 92 990 ₽

Твердотопливный стальной котёл ZOTA Carbon, 32 кВт, (опция: ТЭН, ПУ), уголь

В корзину

122 530 ₽ 96 000 ₽

Твердотопливный стальной котел Stropuva S10, 10 кВт, дрова/брикеты/щепа

В корзину

83 920 ₽ 77 000 ₽

Твердотопливный чугунный котёл Kentatsu Furst Max-M-03, 18 кВт, дрова/уголь/брикеты

функция, виды, принцип работы, производители

Прямая передача тепла от сгорающего топлива теплоносителю невозможна. В отопительных котлах она выполняется за счет работы специального устройства. Это теплообменник для газового котла. От его конструкции и материала зависит срок службы аппарата и его КПД.

Содержание

Основная функция теплообменника для котла
Материал изготовления
Сталь
Чугун
Медь
Классификация теплообменников
Первичные
Вторичные
Битермические
Критерии выбора
Правильная эксплуатация
Возможные неисправности
Популярные производители
Navien
Baxi
И другие

Основная функция теплообменника для котла

В теплообменнике происходит нагревание воды, которая циркулирует в системе и передает тепло радиаторам

На горелку котла подают газ и воздух для сжигания. Газ горит, выделяя тепло, продукты сгорания выводятся вовне. Источник тепла в этом случае – элемент неподвижный.

Теплоноситель – вода или антифриз – поступает в теплообменник. Это устройство, которое обеспечивает теплообмен между двумя средами с разной температурой. Последний размещается в камере сгорания над горелкой. Вода, двигаясь по теплообменнику, нагревается и подается в трубы отопления. Чаще всего устройство имеет вид набора пластин или трубок. Чем больше его рабочая поверхность, тем лучше и быстрее нагревается вода.

Материал изготовления

Изготавливают теплообменник для котла из материалов прочных, хорошо проводящих тепло, не склонных к коррозии и достаточно устойчивых к давлению. Поскольку приходится учитывать и стоимость материала, выбор невелик.

Сталь

Стальной теплообменник дешевле в цене, но менее долговечный

Это самый доступный материал. Сталь очень прочная, но хорошо поддается обработке. Цена невелика. Плюс такого варианта – стойкость к высокой температуре. Сталь пластична и при нагреве не покрывается трещинами, не деформируется даже на участках, контактирующих с горелкой.

Стальной теплообменник на твердотопливный или газовый котел склонен к коррозии. Вода внутри трубок и продукты сгорания в камере котла разрушительно действуют на материал. Это сказывается на долговечности. Модель из стали много весит, это приводит к дополнительному расходу топлива на прогрев самого элемента.

Теплообменник из нержавеющей стали устойчив к коррозии и служит не менее 50 лет.

Чугун

Материал гораздо устойчивее к коррозии чем сталь, не боится ржавчины и действия кислотных ангидридов. Срок эксплуатации достигает 50 лет. Однако чугун – сплав хрупкий, под действием температуры может растрескиваться. Чтобы избежать повреждений, чугунный трубчатый теплообменник необходимо промывать: если используется обычная вода, то 1 раз в год; если антифриз – то 1 раз в 2 года; если дистиллированная жидкость – 1 раз в 4 года.

Вес элемента из чугуна еще больше, поэтому на нагрев приходится тратить больше топлива и времени.

Медь

Медь – благородный металл, не подверженный никаким видам коррозии. Она химически инертна, отлично переносит давление. Медь лучше проводит тепло, поэтому для нагрева самого элемента и протекающей жидкости требуется меньше топлива. Вес медной модели невелик, размеры компактны при очень развитой рабочей поверхности.

Недостаток – высокая цена. Также медный теплообменник слишком чувствителен к нагреву до высоких температур. Чаще встречается у котлов от зарубежных изготовителей.

Медный Чугунный

Классификация теплообменников

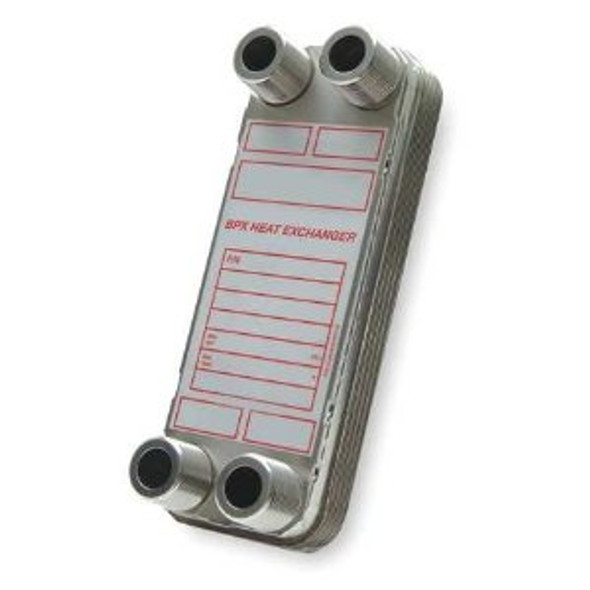

Первичный теплообменник для контура отопления в виде змеевика с пластинами

Газовые котлы могут выполнять несколько функций. Главная – обогрев жилища. Однако двухконтурные модели также нагревают воду для разных бытовых нужд: от мытья посуды до ванной. По этому признаку и различают теплообменники.

Первичные

Обслуживает систему отопления. Представляет собой трубу с довольно большим диаметром, изогнутую в виде змеевика в одной плоскости. Чтобы увеличить рабочую поверхность устройства, здесь же размещают пластины разного размера.

Первичный теплообменник подвергается самым высоким нагрузкам. Извне на него действуют продукты сгорания – копоть, грязь, кислотные ангидриды, изнутри – соли, растворенные в теплоносителе. Чтобы снизить износ, деталь покрывают краской и обрабатывают антикоррозийными составами.

Лучший вариант – теплообменник из нержавейки или меди, так как он не подвержен ржавлению и не боится отложения солей.

Вторичные

Вторичный теплообменник для ГВС

Такой теплообменник нагревает жидкость для горячего водоснабжения. Температура его нагрева меньше, но и нагревать воду для бытовых нужд выше +60 С не стоит. Чаще всего это пластинчатая конструкция: собирается из множества пластин с выдавленными ходами, по которым циркулирует водопроводная вода. Многоходовые модели более эффектны, так как в пределах одной пластины жидкость несколько раз меняет направление, то есть находится в ней дольше и прогревается лучше. Изготавливают его из стали, меди, алюминия.

Битермические

Битермические теплообменники при засорении необходимо менять на новые

Представляет собой вставленные друг в друга 2 трубы. По внутренней перемещается теплоноситель, по внешней – вода для ГВС. Жидкость для отопления нагревается в камере сгорания и частично отдает тепло воде для бытовых нужд.

Конструкция гораздо дешевле. Но хотя вода здесь нагревается быстрее, ее объем ограничен. Кроме того, битермический теплообменник очень чувствителен к качеству воды и намного быстрее загрязняется. Чистить прибор недостаточно. Чтобы предотвратить быстрое засорение и вывод из строя, необходимо установить на входе фильтры для воды.

Очистить совмещенный теплообменник как обычный отдельный не удается. При больших отложениях соли или засорении элемент придется поменять.

Критерии выбора

Главный параметр теплообменника — его мощность

При выборе устройства учитывают назначение – в данном случае это нагрев теплоносителя, и тип среды – пар, воду, антифриз. Газовый котел обычно работает с водой, но бывают исключения.

Остальные критерии выбора:

Температура теплоносителя на входе и выходе – необходимо рассчитать, какое количество тепла должен получать потребитель. Исходя из этих данных вычисляют мощность теплообменника.
Допустимые потери по давлению – давление воды во время прохождения по теплообменнику снижается. Если оно падает слишком низко, не удается создать столб горячей воды достаточной высоты.
Максимальная рабочая температура – на горелке достигает 600–700 С. Такую температуру выдерживает чугунный и стальной теплообменник, медный с некоторым трудом. Алюминиевую модель использовать запрещается.
Максимальное рабочее давление – не ограничивает выбор конструкции или материала.

Значимым параметром оказываются габариты. При одинаковой эффективности кожухотрубный теплообменник занимает площадь в 3–4 раза больше, чем пластинчатый.

Правильная эксплуатация

Промывку теплообменника проводят в зависимости от жесткости воды

Транспортировка, монтаж и эксплуатация теплообменного устройства подробно описаны в инструкции:

Теплообменник в аппарате размещают так, чтобы к нему был свободный доступ для осмотра и ремонта.
Запуск выполняют при стабильных показателях давления и температуры. Нельзя повышать температуру быстрее, чем на 10 градусов в минуту или увеличивать давление больше, чем на 10 бар в час.
При заполнении водой воздушные клапаны и вентили за теплообменником остаются открытыми. После запуска насоса их закрывают. Таким образом добиваются стабильного давления.
Изменять параметры нагрева нужно плавно. Чем медленнее это происходит, тем дольше прослужат уплотнители и сам теплообменник.
Периодически устройство нужно чистить. Пластинчатый очищают прямо в раме, затем вынимают пластины и промывают. Возможен другой метод: сначала изъятие, а затем очистка пластин. Кожухотрубные чистить не рекомендуют. При сложных засорениях мастер ставит заглушку.
Перед повторным пуском проверяют состояние всех прокладок. Давление и температуру устанавливают как при 1 запуске.

Чтобы избежать отложения солей, на водопроводную трубу перед входом котел ставят фильтр.

Возможные неисправности

Стальные изделия подвергаются коррозии и подлежат замене

Большинство неполадок требует вмешательства специалистов. Некоторые может устранить и пользователь:

Снижение давления – если вызвано загрязнением, достаточно почистить теплообменник. При неправильном подключении к сети нужно сверить подсоединение с чертежом в инструкции.
Снижение КПД – при механическом загрязнении устройство промывают. Если причина в накоплении масла, некондиционных газов, устанавливают дополнительные устройства для их вывода.
Протечка – чаще всего вызвана разложением уплотнителей. Их заменяют.
Смешение рабочих сред – возникает при коррозии пластин или трубок. Пластины можно заменить частично, кожухотрубный теплообменник придется ставить новый.

Пока действует гарантия, запрещается самостоятельно вскрывать теплообменник и выполнять какой-либо ремонт.

Чугунный теплообменник для котла. Особенности теплообменников для газовых котлов

Содержание

Чугунный теплообменник для котла. Особенности теплообменников для газовых котлов
- Назначение
- Классификация и принцип работы
- Первичные
Чугунный котел на дровах. Недостатки
Виды теплообменников твердотопливных котлов. Как правильно выбрать твердотопливный котел
- Классификация
- Теплообменник
Какой газовый котел лучше стальной или чугунный. Какой котел лучше – чугунный или стальной?
Стальной или чугунный теплообменник газового котла. Чугунный или стальной теплообменник?
Видео котёл чугунный или стальной.Какой выбрать.

Чугунный теплообменник для котла. Особенности теплообменников для газовых котлов

В наше время во многих жилищах имеется такой отопительный агрегат, как газовый котел. Подобное оборудование прекрасно справляется со своей основной задачей благодаря продуманному устройству. Одной из наиболее важных деталей котлов является тепловой обменник. Сегодня мы ознакомимся с особенностями данной детали.

Назначение

Данная составляющая оборудования, действующего от газа, предназначена для выполнения отопительной функции. Именно конструкция указанной детали определяет функциональные характеристики самого котла.

Тепловой обменник призван передавать тепло между тепловыми носителями. Так, от горячего источника тепло передается холодному, после чего переходит непосредственно к жидкости, которую нужно подогреть в системе.

Через данную деталь проходит теплоэнергия, выделяемая при сгорании газа. Далее она передается непосредственно тепловому носителю.

Не стоит думать, что теплообменник – это простая деталь, представленная одной незамысловатой конструкцией. На самом деле существует несколько разновидностей данных элементов. Их тип влияет на итоговую стоимость оборудования, а также его технические характеристики.

Классификация и принцип работы

Как упоминалось ранее, сегодня существует несколько разновидностей тепловых обменников. Они различаются по своей конструкции и устройству. Рассмотрим их свойства и особенности подробно.

Первичные

Первичная разновидность обменника выполнена в форме крупной и изогнутой трубки, похожей на змеевик. Как правило, данную деталь изготавливают из металла, который не подвержен губительному влиянию коррозии. Кроме того, в плоскости такого элемента присутствуют специальные пластинки, имеющие различные размеры.

Обычно поверхности первичных тепловых обменников обрабатываются специальными красками, которые защищают основания от негативного внешнего воздействия и появления ржавчины.

Что касается принципа работы такого обменника, то он заключается в отправке энергии от газа к тепловому носителю. Уровень мощности обменника находится в зависимости от длины трубы и числа ребер.

Зачастую первичный теплообменник выходит из строя из-за грязи и копоти или активного внутреннего скопления солевых отложений. Если такие загрязнения оказывают влияние на деталь, то с течением времени она может начать работать со сбоями в процессе циркуляции. Кроме того, уровень теплопроводности стен агрегата от этого так же может ощутимо снизиться.

Чугунный котел на дровах. Недостатки

Но невозможность сварки чугуна имеет и негативные последствия: при возникновении трещин их никак нельзя отремонтировать. А материал этот отличается хрупкостью. Притом он

Чугунные пиролизные котлы длительного горения. Главный недостаток — хрупкость материала и невозможность ремонта трещин

трескается и при механических воздействиях (потому, может, и лучше везти отдельные тщательно упакованные секции, чем всю конструкцию в сборе), и при резких температурных перепадах. Если на раскаленный чугун попадает вода, он трескается. Потому чугунные твердотопливные котлы длительного горения требовательны к условиям эксплуатации:

Разница температур между обраткой и подачей воды не должна превышать 20^oC. Существенное ограничение, уменьшающее эффективность работы системы отопления. Кроме того, отслеживать этот параметр достаточно сложно.
Нельзя допускать перегрева котла и попадания на него холодной воды, а тем более снега.
Не допускать снижения в котельной температуры ниже 0^oC.

В последних моделях за перегревом котлов следит автоматика, которая при необходимости, включает охладительный контур. Так устроен «Бобер Протерм».

Большая теплоемкость для чугунных котлов длительного горения может рассматриваться, скорее, как недостаток: времени на разгон системы и выхода на нормальный режим работы (и топлива тоже) требуется больше. А тот факт, что после затухания котел еще долго будет отдавать тепло, практически не радует: оборудование используется в режиме тления постоянно и очень редко допускают его остановку.

К негативным сторонам можно отнести также большую массу таких котлов. Если все оборудование при полной закладке весит не более 700 кг, можно обойтись без специального фундамента для его установки. Но если масса его выше – придется готовить отдельное несвязное с основным фундаментом основание.

Виды теплообменников твердотопливных котлов. Как правильно выбрать твердотопливный котел

Вопрос, как выбрать твердотопливный котел, в настоящее время встречается очень часто на различных форумах. Его обычно задают жители загородных поселков, в которых нет газовой трубы, и где очень часто отключают электроэнергию. Причины банальные, но именно они и становятся толчком к приобретению данного вида отопительного оборудования. Чтобы ответить на поставленный вопрос, необходимо досконально разобраться в классификации твердотопливных котлов. То есть показать различные модели и указать на их достоинства и недостатки, потому что в модельной линейке есть агрегаты и дорогие, и не очень дорогие.

Классификация

Выбор твердотопливного котла будем проводить и по техническим характеристикам, и по устройству в целом, а также будем указывать на некоторые узлы и детали прибора, которые, по нашему мнению, являются важными в той или другой модели.

Итак, начинать выбор надо с вида топлива, которое вами будет использоваться для отопления. Во главу угла этой позиции надо поставить возможность приобрести дешевое топливо, которое можно беспрепятственно найти в любом магазине вашего района. К примеру, если ваш дом стоит в районе Кузбасса, то основной вид топлива для вас будет уголь. Если вы живете в Сибири, то, конечно, это будут дрова.

Многие могут сказать: какая разница, ведь сегодня все виды топлива доступны. Все верно, но в данном случае упор делается не на доступность, а на цену. Ведь при доставке одного вида в район, где он не является основным, на стоимость накладываются транспортные и складские расходы. Цена будет явно выше.

Устройство пиролизного котла

Следующая позиция разделения – это способ выработки тепловой энергии. Здесь две категории:

Обычные котлы. Их конструкция проста, где основным элементов является топка. В ней сжигается твердое топливо, которое и нагревает теплоноситель в теплообменнике.
Пиролизные. Это уникальная конструкция, в которой тепловая энергия получается двойственным путем: обычным сжиганием топлива и сжиганием угарных газов, которые обогащаются кислородом. Для газов установлена дополнительная камера сгорания. Этот агрегат обладает более высоким коэффициентом полезного действия, он вырабатывает больше тепла при том же объеме используемого твердого топлива. Единственный минус – дороговизна оборудования.

Еще совсем недавно об автоматической загрузке топлива не было и речи. Дрова и уголь, торф и опилки закладывались только вручную. Это была большая проблема, которая создавала массу неудобств. Сегодня многое изменилось, но традиционные твердотопливные котлы до сих пор присутствуют на рынке. Почему?

Во-первых, цена автоматических твердотопливных котлов достаточно высокая. Эти агрегаты еще доступны не всем потребителям.
Во-вторых, используемые в них пиллеты и угольный гранулят стоят дороже, и также присутствует не во всех районах, особенно дальних.
В-третьих, автоматические отопительные приборы являются энергозависимыми. И это тоже своеобразная проблема.

С чугунным теплообменником

Теплообменник

Рейтинг котлов на твердом топливе чаще всего основан именно на установленных в них теплообменниках, ведь этот важный прибор отвечает за КПД котла. В настоящее время все производители используют два вида теплообменников, изготовленных из двух металлов.

Какой газовый котел лучше стальной или чугунный. Какой котел лучше – чугунный или стальной?

В наших реалиях чаще всего выбираются прекрасно показавшие в холодном климате. Они отличаются высокой тепловой мощностью, скромными габаритами и относительно низким потреблением топлива. Но предлагаемые в продажу котлы чаще всего изготавливаются из двух различных материалов – чугуна и стали.

Котлы из серого чугуна можно смело относить к нестареющей классике – их чаще всего используют в сельской местности, поскольку серый чугун с большим добавлением серы и углерода, имеет свойство крайне медленно коррозировать. Как следствие, если в отопительный контур заливается чистая вода без солей и фосфатов, то вся отопительная система сможет прослужить десятилетия.

В плюс нужно отнести и наличие чугунного теплообменника, который способен отлично выдерживать как высокую температуру, так и повышенную влажность. И коррозия теплообменника происходит крайне медленно. Это важно, поскольку при сжигании природного газа образуется большой объем конденсата. И только чугунные или биферальные теплообменники способны выдержать воздействие влаги.

Современные стальные котлы имеют другие преимущества – малый вес и повышенную теплопроводность. Их ценность состоит в том, что они практически целиком изготавливаются из стали, которая имеет небольшой возраст эксплуатации – не более 10-15 лет. В плюс стальных котлов нужно отнести возможность быстрого прогрева теплоносителя до штатной температуры, поскольку стальные теплообменники отличаются повышенной теплопроводностью. Как следствие, при минимально возможной цене любой стальной котел окупается в сжатые сроки за счет существенной экономии газа.

Стальные котлы непременно изготавливаются в готовом виде. Это связано с тем, что сварка стали происходит исключительно с использованием аргоновой сварки, которую можно найти только у производителя котла. И модульной системы не существует, поскольку стальной котел повышенной мощности окажется просто нетранспортабельным. Но готовые газовые котлы из стали не имеют производственного брака и при достаточно небольших размерах они гарантируют исключительно высокую теплопроводность.

Стальной или чугунный теплообменник газового котла. Чугунный или стальной теплообменник?

Твердотопливные котлы обоих видов имеют как преимущества так и недостатки. Нельзя однозначно сказать какой теплообменник лучше — стальной или чугунный. Но для того, что вы могли определиться что же лучше для Вас, ниже я перечислю все плюсы и минусы обоих видов твердотопливных котлов.

Котлы на твердом топливе с чугунным теплообменником.

Чугунные котлы — это конструкции собранные из отлитых в заводских (и только в заводских условиях) секций. Соединяются они между собой резьбовыми элементами. Швы промазываются высокотемпературным герметиком. Сама по себе конструкция чугунного котла достаточно проста — это набор тех самых секций. Чем больше секций тем мощнее котел. Отвод дымовых газов из топки, как правило прямой и не имеет дополнительных ходов и теплообменников.

Преимущества чугунных котлов:

1. Это безусловно долговечность. Чугун менее подвержен коррозии, он устойчив к накипи и слабым кислотам (конденсат) срок его службы в разы больше чем у стальных котлов.

2. Чугунные котлы не боятся высоких температур, поэтому в виде топлива, без лишних опасений можно использовать обрезки ДСП и уголь.

3. Большинству чугунных котлов можно добавить мощности в случае необходимости просто нарастив количество секций до нужного вам размера, правда эта процедура не дешева но возможна.

4. Благодаря сборной конструкции чугунные котлы ремонтируются. Ремонт на сколько вы понимаете должны проводить профильные специалисты, желательно с официального сервисного центра. Только у них может быть специальное оборудование. Пытаться заменить секцию самому — не советую.

Недостатки чугунных котлов:

1. Сам чугун является очень твердым материалом, что в свою очередь делает его хрупким. Если в виде эксперимента взять молоток и стукнуть по старому чугунному радиатору он треснет или расколится потеряв герметичность, а вот стальную канистру можно расплескать в лепешку тем же молотком и она скорее всего не потеряет своей герметичности.

То же самое может произойти и с котлом при перевозке, разгрузке и т.д.

2. Чугунный теплообменник боится резких перепадов температур. Это чревато возможными трещинами. Поэтому категорически не рекомендуется забрасывать в горячую топку дрова с холода и я уже молчу о том, что бы заливать водой перегретый котел. Более детально о.

3. КПД чугунного котла как правило меньше, чем стального. Связано это по большей части с тем, что в стальном твердотопливном котле производители стараются использовать для нагрева теплоносителя и дымовые газы, ставя дополнительные теплообменники.

Котлы на твердом топливе с стальным теплообменником

Конструкции стальных котлов более разнообразны, чем чугунных. Классические, пиролизные, верхнего горения, пелетные. Сам же метод изготовления основан на сварке элементов из листовой стали. Чаще всего теплообменником является «водяная рубашка» вокруг топки в которой и происходит нагрев теплоносителя. В некоторых моделях для лучшей теплоотдачи на пути выхода дымовых газов устанавливаются дополнительные заслонки с теплообменниками, благодаря чему КПД котла повышается.

Преимущества твердотопливных котлов из стали:

1. Больший выбор моделей. Как пример: Пелетный котел, при наличии большого бункера или пневмоподачи можно загружать и раз в месяц. С чугунным такие сроки не реальны. Или твердотопливный котел который работает по принципу пиролиза — он как минимум на 40% экономичнее чугунного.

2. Стальные котлы более удобны в обслуживании. Их теплообменники гораздо проще чистятся. Кроме того сталь не боится ударов что существенно облегчает работы по удалению нагара, а чистить его нужно обязательно иначе КПД котла падает.

3. Стальные котлы более ударостойкие конструкции и поэтому можно не боятся за повреждение их во время перевозки и разгрузки.

4. Отремонтировать твердотопливный котел из стали значительно проще, чем чугунный. Все повреждения можно заварить по месту, естественно если они имеют не глобальный характер.

Недостатки стальных котлов на твердом топливе:

1. Сталь восприимчива к коррозии, поэтому срок службы котла меньше чем у чугунного.

2. Если стальной котел неправильно обвязан, в следствии чего в нем образуется конденсат, а это слабая кислота — срок его службы можно ограничить 2-3 -мя сезонами. Чугунный же может истекать этой коричневой жижей десятки лет.

3. Сталь имеет свойство прогорать. Так, что прежде чем купить твердотопливный котел поинтересуйтесь из какой стали выполнена топка, какова ее толщина. Я рекомендую не связываться к котлами, толщина стали камеры сгорания которых менее 4 мм. Что касается того, на сколько она котловая, как заявляют некоторые производители, то об этом.

3. Мощность котла из стали в отличие от чугунного нельзя увеличить.

Видео котёл чугунный или стальной.Какой выбрать.

Теплообменники для газового котла: битермические, первичные, вторичные

Теплообменник котла является важнейшей деталью современного отопительного оборудования, поэтому от качества этого изделия будет зависеть продолжительность безаварийной работы всей установки. О том, какие материалы применяются для изготовления элемента передачи тепла, а также об основных критериях выбора необходимо знать, прежде чем отправляться в магазин для приобретения нового прибора для обогрева.

Содержание статьи:

1 Основная функция
2 Устройство и принцип работы
3 Классификация теплообменников для котлов
- 3.1 Первичные
- 3.2 Вторичные
- 3.3 Битермические
4 Материалы изготовления устройств
5 Критерии выбора
6 Популярные производители
7 Возможные неисправности
8 Демонтаж теплообменника с котла
9 Отзывы пользователей

Основная функция

Теплообменник для котла необходим для передачи энергии от сгораемого топлива теплоносителю. Учитывая тот факт, что в качестве распространителя тепловой энергии, как правило, выступают различные жидкости, то к этой детали отопительного оборудования предъявляются высокие требования по прочности и устойчивости к высокой температуре.

Для чего нужен теплообменник, несложно понять, если детально рассмотреть принцип работы такого оборудования.

Устройство и принцип работы

Эта деталь представляет собой относительно небольшую ёмкость, которая устанавливается в камеру, где происходит сжигание топлива. Оптимальная форма такого изделия – это зигзагообразная трубка, к которой также могут быть приварены тонкие стальные листы, которые повышают КПД передачи тепла.

В таком изделии циркулирует жидкость, которая после нагрева направляется к радиаторам отопления. Когда теплоноситель остывает, его подают по обратному контуру в котёл.

Классификация теплообменников для котлов

Элементы теплообмена для газового котла могут существенно отличаться по конструкции и использованию. Наиболее часто в тепловом оборудовании используются следующие устройства:

Первичные

Эта категория устройств используется для передачи тепловой энергии непосредственно в камеру сгорания топлива.

Внимание! Первичные теплообменники эксплуатируются в очень жёстких режимах, поэтому должны быть изготовлены из очень качественных материалов.

Вторичные

Вторичный теплообменник нагревается за счёт передачи энергии от теплоносителя другой жидкости.

Такое устройство идеально подходит для обеспечения потребности в горячей воде при наличии отдельного отопительного контура.

Битермические

Битермический теплообменник – это современный и практичный элемент котла отопления.

Такая конструкция состоит из 2 раздельных трубок, установленных одна в другую. Применяются изделия этого типа преимущественно для одновременного нагрева воды для отопления и для бытовых нужд.

Материалы изготовления устройств

Элементы теплообмена могут изготавливаться из различных металлов и сплавов. Наиболее часто такая конструкция состоит из следующих материалов:

Стали.
Чугуна.
Меди.

Стальное изделие является самым недорогим, но обладает относительно невысоким КПД и плохой устойчивостью к агрессивным средам.

Внимание! Частично проблему недолговечности стальной детали можно устранить применением нержавейки.

Чугун значительно долговечнее стали, но может разрушиться при резком изменении температуры теплоносителя. Медные изделия более дорогие, поэтому встречаются реже и используются преимущественно в битермических системах в качестве внутренней ёмкости.

Критерии выбора

При приобретении котла следует, прежде всего, учитывать особенности его работы. Наиболее разнятся требования к эксплуатации в зависимости от используемого топлива.

Теплообменник для газового котла должен быть устойчив к перепадам давления и температуры, а также к агрессивному воздействию кислорода, растворенного в теплоносителе. Оптимальным вариантом для теплового оборудования, использующего газ в качестве источника тепла, является применение изделий из нержавеющей стали.

Теплообменник твёрдотопливного котла изготавливается из материалов, устойчивых к очень высокой температуре.

Внимание! Идеальным вариантом для твёрдотопливного котла является применение чугунного теплообменника.

Возможные неисправности

Для того чтобы правильно эксплуатировать котёл отопления, совершенно не обязательно знать, где находится теплообменник. Если жёсткость теплоносителя в норме, а котёл не будет запускаться без предварительного заполнения жидкостью отопительной системы, то можно рассчитывать на длительную работу такого вида оборудования. В противном случае не обойтись без изучения следующего раздела, в котором объясняется, как правильно снять теплообменник с котла.

Демонтаж теплообменника с котла

При необходимости для проведения ремонта можно извлечь элемент теплообмена из котла своими руками. Снятие детали выполняется в такой последовательности:

Перекрыть подачу теплоносителя, электроэнергии и топлива к котлу.
Снять переднюю крышку.
Снять крышку с камеры сгорания.
Отключить провода температурного датчика.
Снять изделие с переходников.

Внимание! В зависимости от модели тепловой установки последовательность действий и расположение деталей может незначительно отличаться.

Извлечённую таким образом теплообменную деталь можно будет отремонтировать и установить в обратном порядке.

Отзывы пользователей

Владельцы котлов часто самостоятельно осуществляют замену таких элементов котла, в которых образовалась течь, поэтому многие спешат добавить отзывы об установленных деталях на официальных сайтах изготовителей такого типа оборудования, вот некоторые из них:

Денис. г. Тамбов: «Биометрический теплообменник установил в котельный аппарат собственными силами. К сожалению, при разборке пришлось сделать разрез в металле, чтобы вытащить намертво «прикипевшую» деталь».

Сергей. г. Воронеж: «В вопросе – какой теплообменник лучше установить в газовом котле? – пришлось долго разбираться. Наконец было отдано предпочтение двухконтурному изделию, хотя вначале было совсем непонятно, что это такое битермический теплообменник».

В статье подробно рассказано зачем нужен теплообменник в котле отопления. Этот элемент является абсолютно необходимым для полноценного функционирования отопительной системы. Если возникли серьёзные неполадки в работе оборудования, а собственных познаний недостаточно в ремонте сложных отопительных систем, то лучше обратиться за помощью к специалистам.

Теплообменники твердотопливных котлов в Украине.

Сравнить цены и поставщиков промышленных товаров на маркетплейсе Prom.ua

Защитный теплообменник для твердотопливного котла.

Доставка по Украине

3 900 грн

Купить

Ательє Виробів З Нержавіючої Сталі

Корди АОТВ 10 СТ. Котел твердотопливный 10 кВт, усиленный теплообменник бесплатная доставка

Под заказ

Доставка по Украине

16 356 грн

Купить

Интернет-магазин «Господар-Винница»

Корди АОТВ 12 СТ. Котел твердотопливный 12 кВт, усиленный теплообменник бесплатная доставка

Под заказ

Доставка по Украине

22 061 грн

Купить

Интернет-магазин «Господар-Винница»

Корди АОТВ 14 СТ. Котел твердотопливный 14 кВт, усиленный теплообменник бесплатная доставка

Под заказ

Доставка по Украине

28 719 грн

Купить

Интернет-магазин «Господар-Винница»

Корди АОТВ 16 СТ. Котел твердотопливный 16 кВт, усиленный теплообменник бесплатная доставка

Под заказ

Доставка по Украине

31 659 грн

Купить

Интернет-магазин «Господар-Винница»

Корди АОТВ 10 СТ. Котел твердотопливный 10 кВт, усиленный теплообменник

Доставка из г. Винница

16 356 грн

Купить

Сантех — Винница

Корди АОТВ 12 СТ. Котел твердотопливный 12 кВт, усиленный теплообменник

Доставка из г. Винница

22 061 грн

Купить

Сантех — Винница

Корди АОТВ 14 СТ. Котел твердотопливный 14 кВт, усиленный теплообменник,

Доставка из г. Винница

28 719 грн

Купить

Сантех — Винница

Корди АОТВ 16 СТ. Котел твердотопливный 16 кВт, усиленный теплообменник

Доставка из г. Винница

31 659 грн

Купить

Сантех — Винница

Задняя секция твердотопливного котла Gorenje CA II

Заканчивается

Доставка по Украине

от 8 340 грн

Купить

WarmWorld // ВВ — интернет-магазин отопительной техники и запчастей

Средняя (вторая, без перемычки) секция твердотопливного котла Gorenje CA II

Под заказ

Доставка по Украине

от 7 170 грн

Купить

WarmWorld // ВВ — интернет-магазин отопительной техники и запчастей

Средняя секция твердотопливного котла Gorenje CA II

Заканчивается

Доставка по Украине

от 7 420 грн

Купить

WarmWorld // ВВ — интернет-магазин отопительной техники и запчастей

2007609926 Чугунный отражатель дыма, пламени твердотопливного котла DEMRAD Solitech Plus

Заканчивается

Доставка по Украине

от 1 190 грн

Купить

WarmWorld // ВВ — интернет-магазин отопительной техники и запчастей

2007609925 Чугунный верхний разделитель твердотопливного котла DEMRAD Solitech Plus

Под заказ

Доставка по Украине

от 1 190 грн

Купить

WarmWorld // ВВ — интернет-магазин отопительной техники и запчастей

Теплообмінник пластинчастий SWEP E6TX18 різьба 3/4

Доставка из г. Львов

2 763 грн

Купить

ПП «ТЕПЛОВИЧОК»

Смотрите также

Чугунный твердотопливный котел Thermasis ECO HEAT KP 5 (24-32 кВт)

Заканчивается

Доставка по Украине

42 312 грн

Купить

ТеплоDім — гипермаркет отопительной и водогрейной техники.

Котел твердотопливный классический Bizon М-100 Classic Plus 10 кВт классического горения

Доставка по Украине

28 100 грн

Купить

psvenergomarket

Котел твердотопливный Бизон Эконом (Сталь 5 мм Термо), 10 кВт, классическое горение

Доставка по Украине

20 400 грн

Купить

psvenergomarket

Котел твердотопливный Бизон Эконом (Сталь 5 мм Термо), 12 кВт, классическое горение

Доставка по Украине

22 300 грн

Купить

psvenergomarket

Котел твердотопливный Бизон Эконом (Сталь 5 мм Термо), 16 кВт, классическое горение

Доставка по Украине

23 000 грн

Купить

psvenergomarket

Котел твердотопливный Бизон Эконом (Сталь 5 мм Термо), 20 кВт, классическое горение

Доставка по Украине

25 000 грн

Купить

psvenergomarket

Чугунный твердотопливный котел Thermasis ECO HEAT KP10 (58-70 кВт)

Заканчивается

Доставка по Украине

66 010 грн

Купить

ТеплоDім — гипермаркет отопительной и водогрейной техники.

P0047 Щетка, ершик для чистки котла 35 х 70 мм Atmos

Заканчивается

Доставка по Украине

от 460 грн

от 410 грн

Купить

WarmWorld // ВВ — интернет-магазин отопительной техники и запчастей

Котел твердотопливный Бизон Эконом (Сталь 5 мм Термо), 24 кВт, классическое горение

Доставка по Украине

26 600 грн

Купить

psvenergomarket

Котел твердотопливный классический Bizon М-140 Classic Plus 14 кВт классического горения

Доставка по Украине

31 200 грн

Купить

psvenergomarket

Котел твердотопливный классический Bizon М-180 Classic Plus,18 кВт, классического горения

Доставка по Украине

35 100 грн

Купить

psvenergomarket

Котел твердотопливный классический Bizon М-250 Classic Plus 25 кВт классического горения

Доставка по Украине

42 300 грн

Купить

psvenergomarket

Котел твердотопливный классический Bizon М-320 Classic Plus 32 кВт классического горения

Доставка по Украине

47 600 грн

Купить

psvenergomarket

Котел твердотопливный Бизон Стандарт (Сталь 5 мм Термо), 14 кВт, классическое горение

Доставка по Украине

35 700 грн

Купить

psvenergomarket

Почему забивается теплообменник котла? Причины и их решение

Теплообменник в котле представляет собой сеть каналов, по которым движутся нагретые газы. Он устроен таким образом, что металлические стенки каналов одновременно являются и стенками водяного контура. По этому контуру постоянно перемещается теплоноситель и, контактируя с разогретым металлом, активно нагревается. В результате, с одной стороны температура поверхности теплообменника повышается дымовыми газами, а с другой — понижается охлаждённым теплоносителем. Так происходит теплообмен между водой в системе отопления и горящим топливом в камере сжигания.

В чём причина проблемы?

Процесс горения топлива всегда сопровождается выделением дымовых газов. В этих газах присутствует определённый процент сажи и смолы, которые оседают на стенках дымохода и внутри котла во время его работы. Полностью избавиться от образования налёта на поверхности теплообменника невозможно. По этой причине в любой технической документации, идущей с конкретной моделью котла, всегда есть указания о необходимости регулярно проводить чистку устройства.

Профилактическая чистка должна проводиться не реже одного раза в месяц. Оптимально выполнять её раз в две-три недели. Если не соблюдать данную рекомендацию и осуществлять удаление налипшей сажи значительно реже, то это приведёт к постепенному снижению производительности теплогенератора. Засорённый котёл для производства такого же количества тепла потребляет больше топлива, чем чистый. А это в первую очередь сказывается на бюджете. Таким образом, можно с уверенностью говорить, что расходы в отопительный сезон напрямую зависят от чистоты теплообменника.

Зачем чистить теплообменник?

Вещества, которые выделяются при сгорании топлива и перемещаются по газовым каналам котла, оседая на стенках, имеют свойство создавать очень цельную и однородную корку. Твёрдость образовавшегося налёта постоянно увеличивается и со временем становится сопоставимой с прочностью бетона. Прочистка котла и дымохода от такой прочной корки может вызвать повреждение металлических поверхностей. Что в свою очередь приведет к необходимости выполнения дорогостоящих ремонтных работ.

Но, как уже было сказано выше, смола и сажа не только затрудняют процесс чистки теплогенератора. Главная причина, почему важно регулярно удалять плотную корку с металлических стенок теплообменника в том, что она препятствует передаче тепла. Основная задача теплогенератора — осуществить нагрев воды в системе отопления. Это реализована за счёт температурного обмена между разогретыми газами и водой. Передача тепла происходит через стенки теплообменника, а корка из смолы и сажи создаёт на них надёжный термоизоляционный слой. В итоге КПД всей системы значительно снижается.

Ещё одна опасность заключается в том, что данный налёт может загореться. При накоплении в нём критической массы веществ, они в определённый момент воспламеняются от случайной искры или просто под воздействием высокой температуры в топке. Возгорание происходит всегда неожиданно и протекает очень интенсивно. В результате создаётся высокая вероятность возникновения пожара в отапливаемом помещении.

Применение сырых дров значительно ускоряет процесс накопления дёгтя, так как они дают очень большие выбросы смолы. Часто на форумах и других сообществах по интересам встречаются советы от неспециалистов. Некоторые пользователи твердотопливных котлов рекомендуют закладывать в топку дрова с влажностью 40% и выше, чтобы продлить время их сгорания. Такое топливо на самом деле горит дольше, но скорость засорения теплообменника при этом вырастает в разы.

Но, даже когда в котёл закладывается качественное сухое топливо, часто всё равно не удаётся избежать усиленного выделения сажи и смолы. Такая ситуация возникает вследствие неэффективной работы котла. В определённых режимах эксплуатации топливо в камере сжигания сгорает не полностью. В данном случае процесс разложения древесины с выделением тепла по большей части проходит за счёт её тления. А обычный твердотопливный котёл не рассчитан на эксплуатацию на неполную мощность.

Что делать? Как избежать забивания теплообменника?

Выше были описаны две главные причины появления сажи и смолы внутри дымовых каналов в котле. Первая — это закладка влажных дров в топку. А вторая заключается в работе теплогенератора в «задавленном» режиме, когда ограничивается подача или отток воздуха в камере сжигания.

К обоим ситуациям чаще всего приводит желание увеличить продолжительность горения одной закладки дров. В классические твердотопливные (ТТ) котлы в холодные месяцы нужно докладывать топливо от 4 до 8 раз в сутки. Это обстоятельство значительно усложняет жизнь на период отопительного сезона, и пользователи ТТ теплогенераторов всегда ищут возможность продлить время сгорания топлива.

Но, эксплуатация котла в задавленном режиме и применение дров с высокой влажностью — это не выход. Система отопления сильно теряет в эффективности и расходы на топливо постоянно растут. Кроме того, необходимость в капитальной чистке теплообменника и дымохода появляется гораздо чаще, чем 2-3 раза в неделю. И это также осложняет процесс обслуживания теплосистемы.

Если вопрос с засорением теплообменника стоит остро и возникает регулярно, то для его решения нужны более серьёзные меры. Тут потребуется замена котла на более качественный. Современные модели пиролизных теплогенераторов позволят в разы увеличить продолжительность сгорания топлива в камере сжигания.

Принцип пиролизного котла заключается в том, что тепло добывается не при сгорании топлива, а от горения пиролизных газов. Эти газы образуются в процессе тления древесины в специальной камере газификации. Так как наиболее активное пламя находится в нижней камере сжигания газов, а не в камере разложения топлива, никакой смолы и дёгтя на теплообменнике не образуется. Все горючие вещества дымовых газов максимально эффективно сжигаются и на стенках просто нечему налипать.

Кроме увеличения времени работы отопления от того же количества топлива, пиролизные котлы имеют гораздо больший КПД. Это значит, что общий расход дров, угля или топливных брикетов значительно ниже, чем у стандартного теплогенератора. Экономия средств настолько заметная, что замена котла окупается уже через два-три сезона. Количество дров на период эксплуатации теплосистемы может быть в два-три раза меньшим, в зависимости от эффективности работы других элементов отопительной сети.

Высокая производительность пиролизного котла достигается за счёт уникальной технологии теплогенерации. В обычных котлах нагрев теплоносителя осуществляется за счёт высокой температуры горения самого топлива. А пиролизные агрегаты сжигают пирогазы, температура горения которых вдвое выше.

Большинство производителей пиролизников не говорят о том, что такие устройства, как правило, очень чувствительны к уровню влажности дров. Практически все современные модели могут хорошо работать только на древесине с влажностью 20-25%. А достать такие сухие дрова зимой бывает достаточно сложно.

Поэтому лучше обращать внимание на универсальные котлы, где это неудобство отсутствует. Так, например, фирма Termico внедрила в констуркцию своих пиролизных теплогенераторов ряд технологических решений, позволяющих топить котёл дровами влажностью до 40%. Очевидно, что сухие дрова будут гореть лучше. Но, даже если они недоступны, котлы Termico дадут возможность использовать более влажное топливо без значительных потерь в эффективности работы агрегата.

Безусловно, замена котла — это серьёзное решения, связанное с определёнными тратами. Однако следует понимать, что теплогенератор приобретается на годы. А учитывая высокие показатели КПД пиролизных котлов, покупка оправдывает себя уже спустя два сезона. Каждый следующий год будет только увеличивать размеры сэкономленного бюджета, что делает установку пиролизного теплогенератора очень разумным долгосрочным вложением.

Твердотопливные теплогенераторы

Твердотопливные теплогенераторы — Салди Сервис 2022

Строительная компания Салди Сервис

Пн-Пт: 8:00-17:00

[email protected]

(044) 232-29-41

Установки типа KOZLUSAN PEL-H представляют собой устройства принудительного воздушного отопления и подачи воздуха для обогрева помещений площадью от 1000 м² до 15000 м². м². В качестве нагревательного элемента используется система теплообменников повышенной турбулентности, которая связана с камерой сгорания, где сжигается твердое топливо. Топливом могут служить: Топливные гранулы (пеллеты из лузги подсолнечника, древесины, соломы, бумаги и др. )

Принцип работы: Вытяжной вентилятор захватывает наружный воздух и прогоняет его через систему теплообменников, где он нагревается до заданной температуры (130°С и выше). Затем воздух под давлением подается из системы непосредственно в помещение, которое нагревается, либо пропускается через рукав из специального волокна (хамок), служащий нагревательным элементом помещения. Эти системы, как обычно, устанавливаются снаружи.

Прочное антикоррозийное покрытие позволяет использовать систему в любых климатических условиях. Рама шасси позволяет буксировать системы любым подходящим видом транспорта. Возможна стыковка с сельскохозяйственными и промышленными сушильными установками.

Система автономного воздушного отопления на твердом топливе для производственных помещений, ферм, теплиц

Полностью автоматизированное управление сводит к минимуму человеческий фактор и повышает КПД системы до 92-95%. Устройства автоматической подачи топлива и выгрузки золы обеспечивают полностью автономную работу до 2 недель.

Специальный импульсный режим снижает потребление электроэнергии до 2,5-3 кВт/ч (для системы мощностью 150 000 ккал/ч). Расход топлива 20 кг/час позволяет говорить о рекордной эффективности этих систем по сравнению с другими видами отопления.

Лучшее решение для больших площадей: системы воздушного отопления на твердом топливе

Отопительные задачи для больших площадей, таких как теплицы, птицефермы, фермы BPX, ангары, ток, склады, мастерские требуют сложной системы водяного, газового или электрического отопления система с высоким потреблением энергии или топлива. В большинстве случаев такие системы громоздки и дороги. Слабым местом таких традиционных систем является их зависимость от централизованных источников энергии: и энергоснабжающих компаний.

Но есть альтернативное решение:

Автоматические мобильные системы воздушного отопления на твердом топливе для площадей 1000-15 000 м²

Эти системы компактны, легко буксируются на собственном шасси, могут комбинироваться с сушилками, с электронным управлением, способны автономной работы до 4-х недель, предназначен для наружного использования в любых температурно-климатических условиях.

Тепловая мощность

150-1500 кВт

Площадь обогрева

1000-15000 м²

Расход пеллет

15-250 кг/ч

Температура воздуха

130 ° C

Автоматическое подавление топлива

В складе

Автоматическое удаление золы

в складе

Смешивание сжигающей массы

в запасе

для индивидуальных систем отопления на твердом топливе

Для организации полностью индивидуальной и экономичной системы отопления полного цикла для индивидуального домовладения предлагаем следующую технологическую цепочку:

Поставка отопительного оборудования

Установка оборудования для отопления

ввода в эксплуатацию

Настройка системы

Организация цикла отопления

Сервис и техническое обслуживание

Спецификации PEL-H

, 2х,2,3х2,1 ,2

Модель	PEL-H	3	Модель	PEL-H 1000084	33	Model	PEL-H 10084444333393		PEL-H 100844443333		PEL-H
Power, kW	100	150	200	250	300	400	500	600	700	800	1000
Габаритные размеры, ШхГхВ, м	1,8х2,1х1,9	2,2х2,1х2,2	2,2х2,2х2,0	2,3х2,3х2,1	2,5×2,8×2,5	2,7×2,8×2,6	2,5×3,1×3,0	3,3×3,1×3,3	3,3×4,4×3,3	4,5×3,5×3,75
Diameter of the chimney, cm	25	25	25	30	35	35	40	40	50	60	60
Tidal fan power, kW	2,2	3	3	4	4	5, 5	11	11	15	15	22
Tidal fan power, m3	5000	7000	8000	11500	13000	18000	26000	28000	36000	36000	Проект
Hopper capacity, l	200	200	200	200	400	400	550	550	550	750	750

Цена генераторов тепла воздуха PEL-H

PEL-H 100

100 кВт

€ 16 450

Цена с VAT

PEL-H 150

150203

PEL-H 150

150 KW

Pel-H 150

150 KW

Pel-H 150

150 KW

900

Цена с НДС

PEL-H 200

200 кВт

€ 25 200

Цена с НДС

PEL-H 250

250 кВт

€ 28 270

Цена с VAT

Pel- H 300

300 кВт

€ 30 510

Цена с НДС

PEL-H 400

400 KW

PEL-H 600

600 кВт

€ 46 800

Цена с НДС

PEL-H 700

700 KWH

€ 58 700

Цена с VAT

PEL-H 800

9000 8003

€ 70 000

Цена с НДС

PEL-H 900

900 кВт

€ 73 100

Цена с НДС

PEL-H 1000

1000 KW зажигание

Автоматическая подача топлива

Автоматическая система смешивания топлива

Автоматические системы золоудаления

Электронный пульт управления

Вентилятор приточного воздуха

Дополнительное оборудование по желанию заказчика

Оборудование для колесной базы

1 комплект

€ 1 500

Газоочистное оборудование (для пеллетного теплогенератора)

1 комплект

€ 2 500

Цены указаны в евро. Оплата производится в гривнах, согласно выставленному счету.

Дополнительные фото теплогенератора ПЭЛ-Х

Котлы твердотопливные — Ferox

КОТЛЫ ПРОМЫШЛЕННЫЕ ПИРОЛИЗНЫЕ КПМ

Котел пиролизный является стационарным агрегатом и предназначен для систем отопления жилых, коммунальных, общественных и промышленных объектов за счет тепла, получаемого при сгорании твердого топлива. Котел можно использовать совместно с другими отопительными приборами.
Применяется вертикальная схема бункера подачи твердого топлива, совмещенного с камерой пиролиза и разделенного камерой сгорания пиролизных газов.
При комплектации установки котлом или пластинчатыми теплообменниками возможно дополнительно получение горячей воды для потребления персоналом или использования в технологическом процессе.
Котел оборудован термостатом ТРТ (поддерживает начальную температуру нагрева теплоносителя в диапазоне от 45 до 95 ^о С) и внутренний (в обвязке котла) ограничитель температуры (до 98 ^о С). Котел изготовлен из стали.

КОМПЛЕКТАЦИЯ:

Теплообменник	1 шт.
Модуль пепельницы	1 шт.
Регулятор температуры	1 упак.
Термометр	1 шт.
Ящики для ясеня	2 шт.
Крышка бункера	1 шт.
Соединительная трубка	1 упак.
Концентраторы	1 упак.
Паспорт	1 шт.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

№	Номинальная мощность, кВт		30	50	100	175	250	330
1	Габаритные размеры, мм	ширина	700	800	900	1000	1100	1250
		длина	700	800	1300	1000	1100	1250
		высота	1700	1950	2250	2300	2350	2350
2	Производительность, Гкал/ч		0,03	0,043	0,094	0,13	0,18	0,27
3	Масса, кг		305	380	710	780	950	1250
4	Диаметр трубы, мм		45	45	57	57	89	89
5	Диаметр газохода, мм		133	150	200	260	280	350
6	Объем теплоносителя в котле, л		110	145	180	290	420	550
7	Объем бункера, м3		0,14	0,17	0,21	0,26	0,3	0,37
8	Тяга на выходе из котла, Па		8-13	8-12	8- 12	10-15	10-15	12-20
9	Минимальная высота дымохода		6,5	6,5	7,5	8,0	8,0	12,0
10	Максимальное рабочее давление в котле, кг/см2		3,0	3,0	3,0	3,0	3,0
11	Оптимальная рабочая температура теплоносителя, °С		Вход 65 Выход 95	Вход 65 Выход 95	Вход 65 Выход 95	Вход 65 Выход 95	Вход 65 Выход 95	Вход 65 Выход 95

ТВЕРДОТОПЛИВНЫЕ КОТЛЫ ИНДИВИДУАЛЬНЫЕ АОТВ

Универсальный твердотопливный котел со стальным теплообменным блоком предназначен для использования в системах центрального отопления с естественной и принудительной циркуляцией воды в помещениях различного назначения: бытовых, производственных и коммерческий.
Данные котлы рассчитаны на различные виды топлива: дрова, отходы деревообрабатывающего производства, уголь, торфяные брикеты, топливные смеси, пеллеты.
В линейке выпускаемых индивидуальных твердотопливных котлов котлы мощностью от 20 кВт до 60 кВт.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОТЛА МОЩНОСТЬЮ 20 кВт:

Наименование показателя		Единица измерения	Значение (диапазон)
Номинальная мощность		кВт	20
КПД, не менее		%	75-83
Объем загрузки топлива		дм3	60
Рабочее давление воды в системе отопления, не более		бар	1,5
Продолжительность рабочего давления (среднее)		ч	6-8
Температура наружных поверхностей, не более		°С	70
– для щитка		°С	50
– для дверей		°С	120
– для ручек		°С	45
– пол под котлом		°С	50
Габаритные размеры, не более	длина, L	мм	720
	ширина, В	мм	560
	высота, Н	мм	1075
Масса, не более		кг	200±1
Необходимая тяга в дымоходе		Па	25
Объем воды в котле		л	50
Рекомендуемый максимальный объем воды в системе отопления		л	200
Температура продуктов сгорания, не более		°С	140
Отапливаемая площадь		м2	200

варианты своими руками, длительного горения и другие

Твердотопливный котел — популярный обогреватель, пришедший на смену устаревшим печам. Владельцы загородных домов, не имеющих централизованной системы отопления, используют для обогрева помещения именно такие устройства. Выбрать подходящий котел можно зная основные характеристики и свойства отопительных приборов. Также можно изготовить самодельное устройство по схемам и чертежам.

Содержание

Сорты твердых топливных котлов
Классические твердые топливные котлы
котлы для пеллетов
Длинные котлы
Пиролиз (газо генерирование) котлы
Теплообменник
101010111111111111tion
10101011111111111911 гг. топлива в котел
Определение мощности котла
Полезный объем загрузочной камеры
Потребление электроэнергии
Буферная емкость
Самостоятельный монтаж котла

Разновидности твердотопливных котлов

Классический стальной твердотопливный котел

Чтобы купить твердотопливный отопительный котел, подходящий для дома, необходимо разобраться, какие виды бывают. По функциональным возможностям устройства можно разделить на две категории:

Двухконтурные. Это устройства, способные обогревать помещение и воду. Водогрейные модели активно используются в частных домах с постоянной электросетью.
Одноконтурный. Они отдают тепло только на обогрев помещений.

Также все твердотопливные устройства можно разделить на 4 вида — традиционные, пеллетные, длительного горения, пиролизные.

Твердотопливные котлы Classic

Это устройства, внешне напоминающие обычную печь с окошком для размещения в ней угля или дров. Основной частью конструкции является теплообменник, передающий энергию теплоносителю. По материалу различают чугунные и стальные твердотельные котлы.

К положительным сторонам можно отнести стабильность работы, неприхотливость, долговечность и невысокую стоимость. Котлы не имеют часто ломающихся систем автоматики, что позволяет экономить на обслуживании. Он может простоять без добавления дров около 8 часов.

Пеллетные котлы

Конструкция пеллетного котла

По сравнению с классическими моделями пеллетные котлы имеют специальный бункер и автоматическую систему подачи топлива. Заполнять такой котел нужно специальным сырьем, которое производится из древесных отходов. Они дают больше тепла и дешевле, чем уголь. Основные преимущества:

Высокая эффективность. Достигает 85%.
Неприхотливость. Нет необходимости постоянно следить за котлом и тратить деньги на его обслуживание.
Продолжительность работы зависит только от размера бункера подачи топлива.
Наличие датчика температуры и регулятора. Позволяет контролировать и регулировать температурный режим внутри устройства.

Стоимость таких устройств выше, чем у классических котлов.

Котлы длительного горения

Котлы длительного горения ТТ

Этот тип твердотопливных котлов также называют устройствами верхнего горения. Воздух к ним подается таким образом, что топливо горит только в верхней части. Благодаря этой технологии можно загружать большое количество дров, которые будут прогорать постепенно, увеличивая время работы.

Производством устройств занимаются разные бренды. Твердотопливные котлы Zota, Buredus, Lemax и других фирм в России, Украине и Европе пользуются популярностью. Основные производства печей ТТ расположены в российских городах Псков, Москва, Череповец.

Пиролизные (газогенераторные) котлы

Пиролизный котел

Работа устройств осуществляется в несколько этапов:

Сушка древесины.
Дегазация. В процессе 85 % веществ переходит в горючее газообразное состояние, а 15 % — в уголь.
Горение. Температура в печи достигает 600°С. Газы окисляются с образованием слоя угля. При достижении 900°С низкие газы насыщаются кислородом и выдерживают температурный режим, способствующий разложению древесного угля.

В конструкции есть вентилятор, который направляет пламя вниз. Это дает возможность контролировать процесс горения. КПД таких устройств выше, чем у традиционных котлов.

Выбор материала теплообменника

Чугунный модель

Ассортимент котлов различных производителей представлен моделями с чугунным или стальным теплообменником. У каждого из материалов есть свои плюсы и минусы, поэтому сложно с уверенностью сказать, какая разновидность лучше.

Изделия с чугунным теплообменником секционного исполнения. В случае поломки любую деталь можно легко заменить. Такие варианты удобно использовать в частных домах при транспортировке и в случае ремонта. Чугун медленнее подвергается влажной коррозии, поэтому нагревательный элемент можно чистить реже. Термическая инертность выше, чугунные котлы дольше нагреваются и медленнее остывают, поэтому считаются экономичными. Устройства неустойчивы к резким перепадам температурного режима. Если холодная жидкость попадает в горячий теплообменник, может произойти тепловой удар, который приведет к трещинам.

Теплообменник из стали представляет собой цельный моноблок, сваренный в промышленных условиях. Могут возникнуть проблемы с чисткой и обслуживанием, так как котел невозможно разобрать. Стальное устройство не боится перепадов температур благодаря своей эластичности. Быстро нагревается и быстро остывает.

Котельное топливо

Выбор модели для топлива так же важен, как и для материала. При проблемах с подачей или хранением дров нет смысла брать дровяную печь, лучше отдать предпочтение устройству с другим сырьем – например, с углем или топливными брикетами.

Все виды сырья имеют разные показатели мощности и времени работы. Изготовитель оборудования прописывает в инструкции, какое топливо рекомендуется использовать в качестве основного и дополнительного и как осуществить подключение. При соблюдении этих рекомендаций срок службы котла увеличится.

Ручная и автоматическая загрузка топлива в котел

Шнековая автоматическая подача топлива

Механизм укладки сырья бывает двух видов — ручной и автоматический. Котлы с разным способом загрузки имеют разную конструкцию.

Модели с автоматической загрузкой состоят из основной части и специального бункера, вмещающего топливо. Требования к размеру предъявляются к сырью. Например, при работе на угле частицы должны быть меньше 25 мм. Одной загрузки топлива хватает на 3-5 дней, поэтому пользователю не нужно постоянно добавлять сырье. Это делает работу с обогревателем простой и удобной. Размеры бункеров разные, выбор зависит только от предпочтений владельца. Топливо подается либо винтом, либо с помощью поршня.

Ручная загрузка считается более привычным для людей способом. Камеру необходимо заполнить самостоятельно. Печь с ручной загрузкой больше, чем автоматический котел, поэтому ее не рекомендуется устанавливать дома.

Автоматический котел – более экономичный, стабильный и удобный вариант для домашнего использования.

Определение мощности котла

Рекомендуемая мощность котла в зависимости от площади помещения

Мощность является одним из основных критериев выбора отопительного оборудования. От этого зависит комфортная температура в помещении. Для самостоятельного расчета мощности необходимо знать следующие параметры:

Площадь отапливаемого помещения. Чем она выше, тем больше потребуется нагрузки.
Удельная мощность нагревателя.
Климатические условия региона.
Наличие изоляции.

Если в доме качественная теплоизоляция, а высота потолков ниже трех метров, для отопления 10 кв.м. вам нужно около 1,2 кВт мощности. К этому показателю добавляется около 20% запаса для быстрого нагрева. Таким образом, для обогрева площади 100-200 кв.м. потребуется до 25 кВт. Более точные расчеты можно получить с помощью специалиста. Он рассчитает все дополнительные факторы, влияющие на производительность, и поможет определить нагрузку.

Полезный объем загрузочной камеры

Количество топлива, которое можно использовать за один раз, зависит от полезного объема камеры. Эта характеристика показывает отношение объема сырья к мощности. Для чугунных моделей этот показатель составляет 1,1 литра топлива на 1,4 кВт мощности. Для стальных приборов 1,6 л на 2,6 кВт.

Котлы с вертикальной загрузкой имеют больший полезный объем, чем другие типы. Кроме того, в них удобнее складывать сырье.

Пиролизные котлы способны работать 6-10 часов от одной закладки дров. КПД достигает 90%. Камера больше, чем у традиционных камер, но это влияет на цену. Чем больше срок службы батареи духовки, тем дороже она будет стоить. Агрегат с небольшой камерой подходит для обогрева небольшого помещения.

Потребление электроэнергии

Летучие котлы отличаются расширенным функционалом

Котлы бывают двух типов по способу питания.

Энергонезависимый. Это устройства, в которых нет необходимости в циркуляционном насосе, так как процесс происходит естественным путем. К энергонезависимым относятся классические агрегаты и некоторые устройства для длительного горения.
Летучий. Модели, содержащие в своей конструкции вентилятор. Он направляет воздушные потоки в камеру. Также устройства с автоматикой работают от электричества.

Энергонезависимые котлы лучше устанавливать в домах, где нет стабильного электроснабжения. Они могут выступать в качестве основного и дополнительного источника тепла.

Буферная емкость

Схема отопления с котлом с буферной емкостью

Существуют твердотопливные бытовые котлы для отопления частного дома с теплоизолированной емкостью для воды, выполняющей роль буфера. Устанавливается между котлом и системой отопления и выполняет следующие функции:

Защита. Предохраняет отопительный контур от перегрева.
Аккумулирование тепла. Он собирает и сохраняет энергию от котла и подает ее в систему по мере необходимости.
Связь в одном контуре нескольких типов котлов (электрических, водяных, газовых). Позволяет им функционировать в рамках одной системы.

Буфер улучшает температурные характеристики, повышает КПД, снижает расход сырья и частоту складирования топлива. При выборе буфера емкость рассчитывается с учетом того, что на 1 кВт требуется примерно 25 литров.

Самостоятельный монтаж котла

Котел длительного горения можно собрать своими руками. Чертежи, видео и фото сборки представлены в интернете. Схема должна содержать следующие элементы:

В нижней части находится зольник с поддувалом.
Чугунная решетка устанавливается над зольником.
В днище топки встроена решетка. Камера должна иметь надежную дверь.
Рабочая часть теплообменника выполнена над топочной зоной.
Далее устанавливается труба дымохода.

Перед началом работ следует выполнить конструктивные расчеты, определиться со схемой и нарисовать чертеж готового изделия. Котел своими руками дает возможность создать устройство под свои индивидуальные требования.

Печь твердотопливная типа 9114-ВОУ

Язык EnglishČesky

Традиционное чешское производство твердотопливных бытовых приборов

Характеристики

Высокая производительность
Современный дизайн в деревенском стиле
Вместительная топка для дров длиной до 350 мм
Теплообменник, встроенный в топку, гарантирует ее хорошую функциональность
Застекленная дверца топки для визуального контроля расхода топлива
Подключение к дымоходу от варочной панели через отверстие диаметром 120 мм
Комфортное управление подачей продуктов сгорания и мощностью

Твердотопливная плита типа KVS MORAVIA 9114-HEU с теплообменным устройством (теплообменником) сочетает в себе преимущества прибора, предназначенного для приготовления, (разогрева) блюд и котла центрального отопления.

Вместительная топка позволяет использовать дрова длиной до 350 мм и диаметром до 230 мм.

Эта печь, выполненная в деревенском стиле, уже привлекла внимание ряда клиентов, которые оценили, в частности, ее внешний вид, застекленную дверцу топки и возможность разогревать или готовить пищу благодаря варочной панели, с которой она установлен.

Печь подходит как для старых, так и для современных интерьеров. Эту печь идеально располагать на свободном пространстве, так как по своей конструкции она предназначена в основном для отопления. Лучистое тепло в пространство излучается во всех направлениях, но в основном спереди и через варочную панель.

Окраска печи

Винный с хромированными аксессуарами

Примечание. Цвета отображаются только в информационных целях; она ограничена техническими параметрами отдельных компьютерных мониторов и не обязательно будет полностью соответствовать действительности.

Схема печи

Инструкция по эксплуатации для скачивания

Фотогалерея

Технические параметры

Тепловая мощность, мин. :	7,8 кВт
В зону выхода:	4,4 – 5 кВт
Выход воды:	3,4 – 7 кВт
Объем водонагревателя:	15 литров
Выходы водонагревателя:	1“
Диаметр дымового воротника:	120 мм
Размеры печи (ш-в-г):	510 х 850 х 575 мм
Размеры топки (ш-в-г):	380 х 250 х 400 мм
Минимальная тяга дымохода:	15 Па
КПД при номинальной тепловой мощности:	78,6 %
Вес:	130 кг
Рекомендуемое топливо:	древесина и деревянные брикеты
Варианты исполнения варочной панели:	стальной шлиф

Техническое описание

Печь типа KVS MORAVIA 9114-HEU предназначена для использования в основном с рекомендуемым топливом, таким как дрова и древесные брикеты.

Этот тип с теплообменным устройством (теплообменником) сочетает в себе преимущества прибора, предназначенного для приготовления пищи, (повторного) разогрева пищи, и котла центрального отопления. 9Печь 114-ВОУ интересна еще и тем, что через застекленную дверцу топки, как и в случае печи-камина, можно увидеть мерцающие языки пламени. Материалы, используемые при изготовлении этого типа, аналогичны другим типам приборов KVS MORAVIA.

№

Он разработан таким образом, чтобы использовать его потенциал также для обогрева других помещений, сохраняя при этом функции приготовления пищи и выпечки/жарки. Прибор с водогрейным нагревателем требует большего обслуживания, чем приборы без нагревателя, и поэтому требует более частой загрузки топлива и удаления золы с колосников во время работы. Невозможно установить непрерывный режим горения. Прибор подходит для обогрева небольших жилых домов и коттеджей.

Топка, как обычно, состоит из шамотных плит толщиной 40 мм и прочного чугунного днища, покрытого огнеупорным бетоном, и чугунной колосниковой решетки. Ввиду того, что этот тип имеет большую входную дверцу в топку (ширина 300 мм х высота 245 мм), в нее можно закладывать поленья диаметром до 230 мм и длиной 350 мм. С этой точки зрения, этот тип будет более подходящим, если вы предпочитаете нагрев жарке/выпечке и приготовлению пищи.

Скорость горения регулируется подачей первичного и вторичного воздуха. Первичный воздух регулируется на дверце зольника с помощью воздушной розетки. Далее подогретый воздух засасывается в топку через отверстия в заднем шамотном щите и регулируется с помощью тяги, окончание которой расположено на передней стенке печи под дверкой топки. Кроме того, в горении участвует воздух, подсасываемый пазами дверцы топки. Этот воздух нельзя контролировать. За счет подачи этих других видов воздуха в топке происходит так называемое двойное сгорание, в котором газы, образующиеся при горении, дожигаются еще раз. Этот процесс приводит к более эффективному использованию запасенного топлива в максимально возможной степени.

Г-образный теплообменный блок расположен на задней и боковой стороне топки (заменяет огнеупорный кирпич). Выходы для подключения к системе центрального отопления находятся на задней стороне прибора. Из-за ограниченного пространства в конструкции варочной панели теплообменный узел имеет относительно небольшие габариты, а значит, и меньшую емкость по воде. Поэтому рекомендуем подключать скороварку в контур с принудительной циркуляцией воды (с насосом).

Другая продукция, предлагаемая нами

Плита твердотопливная 9112-ВОУ тип

с теплообменным блоком (теплообменником) сочетает в себе преимущества прибора, предназначенного для варки, запекания/запекания блюд, и котла центрального отопления.

Высокая производительность
Вместительная топка с застекленной дверцей
Застекленная дверца духовки с термометром
Современный дизайн

Больше информации

Плита твердотопливная 9100-ВОУ тип

с теплообменным блоком (теплообменником) сочетает в себе преимущества прибора, предназначенного для варки, запекания/запекания блюд, и котла центрального отопления.

Высокая производительность
Большая духовка с превосходной производительностью для выпечки/жарки
Застекленная дверца духовки с термометром
Современный дизайн

Дополнительная информация

Твердотопливные котлы FOCUS » Топка

01

Any

appointment

02

Complete

automation

03

touch

control

Любое сжигание топлива – это процесс воспламенения пиролизных газов, выделяющихся при сгорании дров, угля, пеллет и любого другого углеродного сырья. Твердотопливный котел FOCUS сконструирован таким образом, чтобы получить полный процесс горения с максимальным выделением тепла и аккумулировать его, передавая энергию теплоносителю с помощью развитого конвективного теплообменника.

Твердотопливный котел FOCUS – это современное отопительное оборудование, в котором учтены все особенности доступного в Украине топлива. Конструкция предполагает ручную (резервную) загрузку и автоматическую загрузку шнеком, подающим биотопливные пеллеты. Пеллетная горелка не входит в комплект поставки.

Купить

Различные варианты

Модели котлов ориентированы на типовые задачи отопления.

Премиум

дизайн

Комплектация Премиум по техническим характеристикам и дизайну.

Дизайн от «А» до «Я»

Полный цикл производства в Украине: проектирование, сборка, наладка, монтаж.

Экологические характеристики

Уникальная система дожигания с чистыми выбросами.

Непревзойденный

отопительное оборудование

Твердотопливные котлы FOCUS с адаптером для пеллетной горелки
мощность 25-500 кВт для сельскохозяйственных пеллет

Конструкция

камеры сгорания

Твердотопливный котел FOCUS спроектирован с учетом работы пеллетной горелки, для установки которой в отопительном оборудовании FOCUS имеется дверной адаптер. Конструкция топки предполагает наличие двух дверок, что подразумевает ее использование в качестве классического твердотопливного дровяного котла, с возможностью работы на дровах, брикетах, угле и пеллетах.

Итак, камера сгорания котла FOCUS приспособлена для сжигания дров (любое твердое топливо) и пеллет. Процесс горения и автоматическая подача топлива при работе пеллетной горелки контролируется микроконтроллером PLUM, что позволяет подключить до 10 датчиков. При установке пеллетной горелки в твердотопливный котел FOCUS и подаче пеллет из бункера для пеллет покупатель получает пеллетный котел по более низкой цене с КПД отопительного оборудования 95%.

Теплообменник

Основным продуктом горения является «массовый» горячий воздух. Помимо эффективного сжигания топлива котел должен обеспечивать тепловую конвекцию большого объема горячего воздуха. Для этих целей отопительное оборудование оснащается развитым теплообменником, встроенным в конструкцию топки.

Многие твердотопливные котлы используют чугунные теплообменники. Нагрев металла с высокой теплоемкостью повышает эффективность. Стальные теплообменники также обеспечивают хорошую конвекцию, особенно в случаях особых конструктивных решений.

Твердотопливный котел FOCUS имеет комбинированный теплообменник. Первоначально пластинчатый, также использовался как зольный фильтр. Основная конвекция горячего воздуха обеспечивается горизонтальным жаротрубным теплообменником, как наиболее эффективным и часто используемым в промышленных и пеллетных котлах. Конструкция теплообменника обеспечивает достаточно быстрое движение газов от горелок для эффективного теплообмена.

Золоудаление

Полное сжигание пиролизных газов, выделяющихся при нагреве твердого топлива, снижает количество выделяемой золы и уровень загрязнения отопительного оборудования в процессе эксплуатации.

Для сжигания высокозольного топлива, а также проблемных марок угля (марка ДГ) и лигниновых биогранул с зольностью 15-17% в твердотопливных котлах ФОКУС применен классический подход. Воздух, подаваемый в камеру сгорания, делится на первичный и вторичный. Первичный воздух подается под колосник для обеспечения тления топлива. Вторичка подается над топливом для дожигания пиролизных газов и минимизации дымности (недожога газов).

Автоматика

Сенсорная автоматика ecoMAX860P TOUCH регулирует подачу воздуха на пеллетную горелку и твердотопливный котел отдельно с учетом разных режимов работы оборудования. Такой подход подразумевает широкий спектр автоматических настроек.

Ко всем твердотопливным котлам FOCUS могут быть внесены конструктивные изменения в процессе производства по техническому заданию заказчика … Также возможна установка турбулизаторов при условии использования древесных пеллет во время работы.

Владельцы частных домов для автономного отопления могут купить твердотопливный котел. Покупка пеллетной горелки позволит использовать оборудование в качестве пеллетного котла с автоматической подачей и сэкономить более 50% на отоплении. Предлагаются промышленные твердотопливные котлы FOCUS 100-500 кВт.

Твердотопливные котлы ФОКУС премиум класса

Особенности:

работа на всех видах пеллет, включая агро- и биогранулы с повышенной зольностью: древесные пеллеты, пеллеты из органических отходов, лигнин;

контроллер управляет работой отопительного контура и интенсивностью горения котла за счет подачи воздуха по принципу пиролиза сверху и снизу (под колосники) топочной камеры;

механическая очистка котла предусмотрена конструкцией нагревательного узла, что делает сам процесс легким и простым;

Высокий КПД (95%), лидер среди отопительных котлов других производителей за счет факельного сжигания пеллет.

используется система быстрой сборки, преимущественно бессварные соединения, гарантирующие долговечность промышленных систем;

отопительное оборудование с погодозависимой автоматикой позволяет точно настроить работу котла с помощью датчиков температуры;

конструкция хорошо выдерживает термические нагрузки, в том числе при работе факельной горелки с максимальной интенсивностью;

имеют развитый теплообменник, в теплообмене не учитывается нижняя часть котла, а только полезная площадь контура.

Сталь

092ГС

Корпус твердотопливного котла ФОКУС изготовлен из углеродистой стали 092ГС.

Внутренняя обшивка

6 мм

Корпус котла изготовлен из стали 4 мм, внутренняя обшивка 6 мм, усиленная.

Исполнение

с теплоизоляцией

Камера сгорания, зольник и элементы теплообменника теплоизолированы.

Элементы конструкции котла изготовлены из коррозионностойкой стали, имеющей повышенную прочность по сравнению со сталью общего назначения.

Котловые марки стали в Украине не производятся, но конструкция котла предполагает сбалансированную тепловую нагрузку.

Элементы конструкции котла теплоизолированы и не представляют опасности для работающих при сжигании топлива в топке.

В результате продуманного инженерного решения тепловые нагрузки котла находятся в безопасном диапазоне. Снаружи двери покрыты серой термостойкой порошковой краской.

Если вы хотите приобрести твердотопливный котел для отопления частного дома, оставьте себе возможность эксплуатации пеллетного котла с 50% экономией топлива. Пеллетная горелка FOCUS быстро монтируется в дверной адаптер, переводя отопительное оборудование в автоматический режим.

Установка твердотопливного пеллетного котла:

Модели Характеристики

Теплообменник комбинированный с развитой конвекционной поверхностью для аккумулирования тепла горячего воздуха: пластинчато-дымотрубный горизонтальный.

Теплообменник второго типа используется для отвода вырабатываемого тепла от объемного воздуха в промышленных котлах.

При производстве твердотопливного котла ФОКУС используется технология бессварочной сборки. С максимальным количеством вырезанных и изогнутых элементов.

Включает в себя использование переходников типа Victaulic для бессварного соединения труб при компоновке многофункциональных котельных мощностью до 2,2 МВт.

Котлы проходят производственные испытания.

При выходе характеристик работы котла за границы нормального диапазона его работой, 4-ходовым клапаном и контуром отопления, компенсирующим критические параметры, управляет автоматика.

Автоматизация и быстрая сборка

Твердотопливные котлы FOCUS – это автоматические пеллетные котлы с погодозависимой автоматикой, подключенные к системе «Умный дом», не требующие буферной емкости.

С их помощью обеспечивается автономное отопление объектов, удаленных от коммунальных дорог, при использовании биогранул в полностью автоматическом режиме.

Наша инжиниринговая компания занимается внедрением автономных котельных ФОКУС мощностью от 17 кВт до 2,2 МВт.

Используется система быстрой сборки.

Получите наше предложение!

Если Вас интересуют пеллетные горелки FOCUS и другие наши продукты, но остались вопросы, оставьте свой адрес электронной почты.

Ваш адрес электронной почты:

Твердотопливное отопление частного дома с котлом и печью, схемы

Содержание статьи:

Правила организации твердотопливного отопления
Схемы водяного отопления на твердом топливе с котлом
Воздушное отопление с твердотопливным котлом
Схемы водяного отопления на твердом топливе
Воздушное отопление из твердого кирпича
Твердотопливное отопление отзывы

Организация отопления с помощью твердотопливного котла требует максимального внимания и знания нюансов составления схемы и монтажа оборудования. Такую систему актуально использовать при отсутствии возможности подключить магистральный газ или при наличии относительно дешевого твердого топлива. Рассмотрим варианты, как сделать твердотопливное отопление частного дома с котлом и печкой, схемы и параметры выбора.

Правила организации твердотопливного отопления

Основным отличием того, что система отопления с твердотопливным котлом имеет закрытый тип, является вид используемого топлива. В качестве энергоносителя используются уголь, дрова, торф или топливные брикеты. Все они характеризуются высокой энергоемкостью и, как следствие, интенсивным тепловыделением.

Для того чтобы сделать отопление твердотопливным котлом своими руками, вам потребуется ознакомиться с правилами его организации. Они напрямую зависят от выбранной схемы, системы разводки труб и используемого теплоносителя.

Характерной особенностью является правильная установка отопления твердотопливным котлом. Источник тепла и топливо должны находиться в разных помещениях, и кроме правил монтажа соблюдаются меры безопасности при эксплуатации отопления.

Основные правила проектирования и практической реализации схемы систем отопления для твердотопливных котлов и печей следующие:

Использование негорючих материалов . При установке печи или котла пол, стены и потолок в зоне дымохода должны быть огнеупорными. Те. при воздействии высоких температур эти материалы не должны самовозгораться или тлеть;
Стабилизатор работы . Основная опасность при эксплуатации твердотопливного котла для водяного отопления – перегрев воды в теплообменнике. Чтобы этого не допустить, можно в котле или топке регулировать подачу воздуха, необходимого для поддержания процесса горения дров. Это может быть система клапанов, соединенных с механическим регулятором температуры;
Приточно-вытяжная вентиляция . Классическая схема установки отопления от твердотопливного котла предусматривает воздухообмен в помещении, где установлено оборудование. При его эксплуатации продукты горения неизбежно будут попадать в помещение. Приточно-вытяжная вентиляция удалит их, тем самым предотвратив опасную для человека концентрацию СО2.

Устанавливать заводские или самодельные твердотопливные котлы отопления следует в отдельных котельных. Исключение составляют маломощные модели, которые оснащены варочной панелью. Но в этом случае на кухне должны быть предусмотрены все меры безопасности.

Основные правила устройства котельных, в которых будут устанавливаться двухконтурные твердотопливные отопительные котлы, описаны в СНиП II-35-76. Перед установкой оборудования необходимо ознакомиться с данным документом.

Схемы водяного отопления на твердом топливе с котлом

Выбор схемы отопления – первый этап проектирования теплоснабжения дома. При использовании твердотопливного оборудования особое внимание уделяется установке и схеме подключения твердотопливного котла к системе отопления. Инструкция по монтажу напрямую зависит от типа теплоснабжения и разводки труб.

Открытый контур отопления

Наиболее распространенной схемой отопления является открытая система. Это связано с тем, что твердотопливный котел для отопления частного дома может перегреваться. В закрытой системе стабилизация давления обеспечивается мембранным расширительным баком и группой безопасности. Но если температура и тепловое расширение достигают критической отметки, может произойти разрыв труб.

Для открытой системы рекомендуется двухтрубная разводка. В такой схеме подключения твердотопливного котла к системе отопления будут обеспечены следующие параметры теплоснабжения:

Равномерное распределение тепловой энергии . Поток охлаждающей жидкости будет искусственно разделен на каждый радиатор;
Эксплуатационная безопасность . Это важно при установке самодельного твердотопливного котла отопления;
Возможность расширения площади обогрева . Это зависит от мощности оборудования. В схеме установки отопления от твердотопливного котла следует предусмотреть запас мощности для подключения дополнительных радиаторов и батарей;

Недостатком данной схемы систем отопления для твердотопливных котлов является большой диаметр труб — от 32 до 40 мм. Это влечет за собой увеличение объема охлаждающей жидкости и, как следствие, большой расход топлива на поддержание необходимого уровня температуры. Поэтому при устройстве отопления твердотопливным котлом предпочтение отдается замкнутому контуру.

Замкнутый контур отопления

Отличие заключается в создании повышенного давления внутри системы от 1,5 до 4 атм. Современные системы отопления с твердотопливным котлом закрытого типа более стабильно поддерживают работу теплоснабжения, требуют меньше топлива. Для монтажа подающих линий используются трубы диаметром от 16 до 24 мм. Это влечет за собой уменьшение объема теплоносителя по сравнению с открытой системой.

Профессиональная установка двухконтурного твердотопливного котла отопления в закрытой системе возможна только при наличии следующих комплектующих:

Мембранный расширительный бак . Необходимо компенсировать небольшие скачки давления в системе. Устанавливается на обратку;
Группа безопасности — воздухоотводчик, сливной клапан. Первичный блок при отоплении твердотопливным котлом монтируется на подающем трубопроводе сразу после котла. Также обязательна установка воздухоотводчика в самой высокой точке системы;
Циркуляционный насос . С его помощью увеличивается скорость движения теплоносителя, стабилизируется тепловое распределение.

В системе отопления с твердотопливным котлом закрытого типа для контроля работы монтируются датчики давления и температуры. Такой же набор приборов должен быть и в котле. Если их нет в комплектации — следует их приобрести и установить.

Наименее распространенным является коллекторное теплоснабжение с твердотопливным котлом своими руками. Это связано с большим расходом материалов. Подобные схемы установки отопления от твердотопливного котла актуальны для домов площадью от 200 м².

Воздушное отопление с твердотопливным котлом

Твердотопливный котел для воздушного отопления

Твердотопливные котлы для воздушного отопления являются альтернативой водяному отоплению. Отличаются они не только типом теплоносителя, но и конструкцией. Для формирования циркуляции теплых воздушных потоков в твердотопливных котлах воздушного отопления устанавливают систему труб.

Предназначены для обогрева небольших помещений. Так как нагрев воздуха происходит за счет системы каналов в конструкции котла – таким образом невозможно поддерживать температуру в других помещениях дома. Преимуществом такого теплоснабжения является ненужное составление схемы системы отопления с твердотопливным котлом. Важно подобрать расположение конструкции в помещении так, чтобы происходил равномерный прогрев воздуха.

Особенности эксплуатации и эксплуатации твердотопливных котлов для воздушного теплоснабжения:

Минимальные первоначальные затраты на организацию отопления . В отличие от комплектации твердотопливных котлов водяного отопления с трубами и радиаторами, для установки воздушного теплоснабжения достаточно приобрести только печь;
Мобильность дизайна . Судя по отзывам, твердотопливные котлы отопления можно быстро установить и в другом помещении. Важно, чтобы был дымоход для подключения к котлу;
Возможность самостоятельного изготовления . Важно лишь выбрать схему конструкции и материал. Но многие самодельные твердотопливные котлы для отопления имеют худшие характеристики, чем заводские модели.

Еще одним недостатком данного вида оборудования является отсутствие в модельном ряду двухконтурных твердотопливных котлов для теплоснабжения. Есть варианты установки бака косвенного нагрева на дымоход, по аналогии с банными печами. Но мощности будет недостаточно для обеспечения горячей водой.

Несмотря на простоту монтажа твердотопливного отопления с воздушным котлом, все равно должны быть обеспечены все меры безопасности при его эксплуатации – циркуляция воздуха в помещении, пожарная безопасность.

Схемы водяного отопления на твердом топливе

Печь – традиционный источник тепла в частном доме. Однако для зданий с большой площадью установка классических моделей будет неуместна. Это связано с относительно низким КПД и ограниченностью теплораспределения. Поэтому все чаще устанавливают твердотопливную печь с водогрейным котлом.

Топка стальная с водяным теплообменником

Конструктивно заводские модели аналогичны котлам, но имеют ряд особенностей. В первую очередь — небольшой размер. Поскольку основной задачей твердотопливной печи с водогрейным котлом является обеспечение теплоснабжения относительно небольшой площади, максимальная мощность таких конструкций обычно составляет 9-10 кВт. Этот недостаток компенсируется доступной стоимостью и простотой монтажа. В отличие от твердотопливных котлов для водяного отопления, печь может иметь дополнительную функцию – варочную поверхность. Потому что они установлены на кухне.

Чаще всего стальные печи с водяным контуром отопления приобретают для обогрева дачи или небольшого загородного дома. Благодаря своим уникальным свойствам данные радиаторы имеют ряд преимуществ:

Небольшой размер . Позволяет разместить конструкцию на ограниченной площади кухни в доме;
Выбор типа твердого топлива . Для работы твердотопливной печи с водогрейным котлом можно использовать уголь, дрова, торф или топливные брикеты;
Простая установка. Для установки печи достаточно подключить ее к трубам системы отопления.

При выборе печи с водяным контуром следует обратить внимание на характеристики материала изготовления. Корпус должен быть изготовлен из стали толщиной 2 мм и более. В теплообменнике для длительной эксплуатации производитель должен использовать жаростойкую листовую сталь толщиной 3 мм и более.

Многие дачники используют золу (продукт сгорания топлива) для удобрения приусадебных участков. Поэтому особой популярностью пользуются топливные брикеты. Они не только экономичны, но и в их золе содержится большое количество минеральных компонентов.

Кирпичное воздушное отопление

При правильной организации воздушного отопления с использованием твердотопливной печи можно обеспечить стабильный тепловой режим в доме малой и средней площади. Одним из лучших вариантов в этом случае могут стать кирпичные твердотопливные печи для воздушного отопления.

Печь кирпичная для воздушного отопления

При этом нагрев воздуха происходит через стены строения и через сложную систему дымоходов — грубых. Поэтому все кирпичные твердотопливные печи для воздушного отопления имеют внушительные размеры. Важно правильно подобрать схему кладки, так как необходимо соблюдать пропорции меда с камерой сгорания и другими элементами конструкции. В случае ошибки КПД печи будет низким, что не обеспечит должного уровня нагрева воздуха в доме.

Важными этапами обустройства воздушного отопления с кирпичной печью являются:

Установка отдельного фундамента . Общая масса конструкции велика – обычная кирпичная стяжка ее не выдержит. Поэтому перед закладкой печей устраивается отдельный фундамент, который не должен быть связан с домовыми;
Дымоход. Традиционно для кирпичной печи из этого же материала делают дымоход. Однако из-за квадратного сечения он не обладает высокой тягой. Поэтому рекомендуется установка современных сэндвич-дымоходов из жаропрочной оцинкованной стали и слоя утеплителя из базальтовой ваты;
Устройство грубое . Это система дымовых каналов, расположенных во внутренней стене дома. Проходя через них, нагретый воздух дополнительно обогревает не только помещение, где установлена печь, но и прилегающие к ней помещения.

Важно правильно выбрать материал футеровки твердотопливной печи воздушного отопления. Наряду с традиционным силикатным кирпичом можно использовать искусственный камень или керамическую плитку. Они должны обладать достаточно большой теплоемкостью, чтобы после окончательного сжигания топлива воздух в помещении еще мог некоторое время нагреваться от стенок топки.

Дополнительно в топочную камеру кирпичной печи можно установить водяной теплообменник для подключения ее к системе отопления. Делается это еще на этапе строительства, так как модернизация уже сложенной печи трудоемка.

Твердотопливное отопление отзывы

Один из способов составить объективное мнение о данном виде теплоснабжения — ознакомиться с отзывами. Они могут быть как положительными, так и отрицательными. Все зависит от правильного выбора типа отопления, его монтажа и дальнейшей эксплуатации. Рассмотрим самые распространенные отзывы о твердотопливных котлах отопления:

Решили заменить на даче старую маленькую кирпичную печь на новую стальную. После длительного периода выбора остановились на модели с теплообменником. Надеемся в будущем сделать водяное отопление, так как воздух от старой печи прогревался неравномерно, по всему дому появилась сырость;
Соседи сделали себе кирпичную печь. Первые впечатления большие и дрова жрут много.

3 причины растрескивания теплообменника твердотопливного котла

функция, виды, принцип работы, производители

Основная функция теплообменника для котла

Материал изготовления

Сталь

Чугун

Медь

Классификация теплообменников

Первичные

Вторичные

Битермические

Критерии выбора

Правильная эксплуатация

Возможные неисправности

Популярные производители

Navien

Baxi

И другие

Чугунный теплообменник для котла. Особенности теплообменников для газовых котлов

Чугунный теплообменник для котла. Особенности теплообменников для газовых котлов

Назначение

Классификация и принцип работы

Первичные

Чугунный котел на дровах. Недостатки

Виды теплообменников твердотопливных котлов. Как правильно выбрать твердотопливный котел

Классификация

Теплообменник

Какой газовый котел лучше стальной или чугунный. Какой котел лучше – чугунный или стальной?

Стальной или чугунный теплообменник газового котла. Чугунный или стальной теплообменник?

Видео котёл чугунный или стальной.Какой выбрать.

Теплообменники для газового котла: битермические, первичные, вторичные

Основная функция

Устройство и принцип работы

Классификация теплообменников для котлов

Первичные

Вторичные

Битермические

Материалы изготовления устройств

Критерии выбора

Популярные производители

Возможные неисправности

Демонтаж теплообменника с котла

Отзывы пользователей

Теплообменники твердотопливных котлов в Украине.

Почему забивается теплообменник котла? Причины и их решение

В чём причина проблемы?

Зачем чистить теплообменник?

Что делать? Как избежать забивания теплообменника?

Твердотопливные теплогенераторы

Система автономного воздушного отопления на твердом топливе для производственных помещений, ферм, теплиц

Лучшее решение для больших площадей: системы воздушного отопления на твердом топливе

Автоматические мобильные системы воздушного отопления на твердом топливе для площадей 1000-15 000 м²

для индивидуальных систем отопления на твердом топливе

Спецификации PEL-H

Цена генераторов тепла воздуха PEL-H

Дополнительное оборудование по желанию заказчика

Дополнительные фото теплогенератора ПЭЛ-Х

Котлы твердотопливные — Ferox

КОМПЛЕКТАЦИЯ:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОТЛА МОЩНОСТЬЮ 20 кВт:

варианты своими руками, длительного горения и другие

Разновидности твердотопливных котлов

Твердотопливные котлы Classic

Пеллетные котлы

Котлы длительного горения

Пиролизные (газогенераторные) котлы

Выбор материала теплообменника

Котельное топливо

Ручная и автоматическая загрузка топлива в котел

Определение мощности котла

Полезный объем загрузочной камеры

Потребление электроэнергии

Буферная емкость

Самостоятельный монтаж котла

Печь твердотопливная типа 9114-ВОУ

Характеристики

Окраска печи

Винный с хромированными аксессуарами

Схема печи
