Как переделать аккумуляторный шуруповерт в сетевой (220в) своими руками

Шуруповерты, дрели и перфораторы

Когда аккумуляторы перестают работать, многие задаются вопросом, как можно переделать аккумуляторный шуруповерт в сетевой. Отремонтировать батареи с разрушенными элементами невозможно. Стоимость новых источников питания почти равна цене шуруповерта. Найти подходящие элементы не всегда удается, модели часто снимают с производства. Но для рачительных и умелых хозяев есть выход – запитать шуруповерт от сети.

1

Сетевое питание шуруповерта – 2 главных варианта

Недостаток у переделанного инструмента один: он привязан к розетке. Но для работы в помещении это не столь существенно. Зато достоинств больше. Теперь не придется заботиться о подзарядке аккумулятора, никаких простоев в работе не будет. Сила тока все время остается стабильной и не зависит от разряженности батареи, а это значит постоянство крутящего момента.

Разборка шуруповерта

Прежде чем отправиться на поиски блока питания (дальше – БП), изучите параметры шуруповерта, которые указаны на корпусе или в паспорте. Обратите внимание на напряжение. Чаще встречается 12-вольтовый инструмент, найти к нему блок питания не составит труда. Если напряжение больше, поиски могут затянуться. Требуется выяснить потребляемый ток, который в технической характеристике не указан. Покупаемый блок должен выдавать среднее значение тока (между емкостью аккумулятора и штатным зарядным устройством). Данные можно узнать из маркировки.

Существует два главных варианта переделки аккумуляторного шуруповерта на 220 Вольт. Первый заключается в использовании внешнего БП. Подойдет любой выпрямитель, способный выдавать необходимое постоянное напряжение. Даже если он большой и громоздкий, нет никакой проблемы. Ведь его не придется носить по помещению. Блок устанавливают возле розетки, а шнур к инструменту делают необходимой длины.

Блок питания

Помните, что с уменьшением напряжения повышается сила тока, если мощность остается неизменной. Это значит, что сечение низковольтного шнура должно быть больше, чем от сети 220 В.

Второй вариант заключается в том, что БП монтируют в корпус от аккумулятора. Единственным препятствием при выборе такого способа могут быть размеры трансформатора. Сохраняется мобильность, радиус использования зависит от длины сетевого шнура. Важно помнить, что к инструменту подается питание 220 В, поэтому шнур должен быть надежным, а сам вход выполнен аккуратно, тщательно заизолирован.

2

Какие внешние блоки можно использовать – старый компьютер или зарядка от ноутбука?

В качестве внешнего источника можно использовать доступные блоки питания:

  • зарядное устройство для автомобильных аккумуляторов;
  • БП от старого компьютера;
  • зарядку от ноутбука;
  • самодельный БП.

Переделка шуруповерта в сетевой

На рынке можно недорого купить старое зарядное устройство. Теперь в основном применяются импульсные зарядники, а старые приборы часто продаются за ненадобностью. Именно такое зарядное устройство с возможностью ручной регулировки напряжения и тока идеально подходит для любого шуруповерта, независимо от его рабочего напряжения. Вся переделка заключается в подключении низковольтного шнура к выходным контактам зарядного устройства.

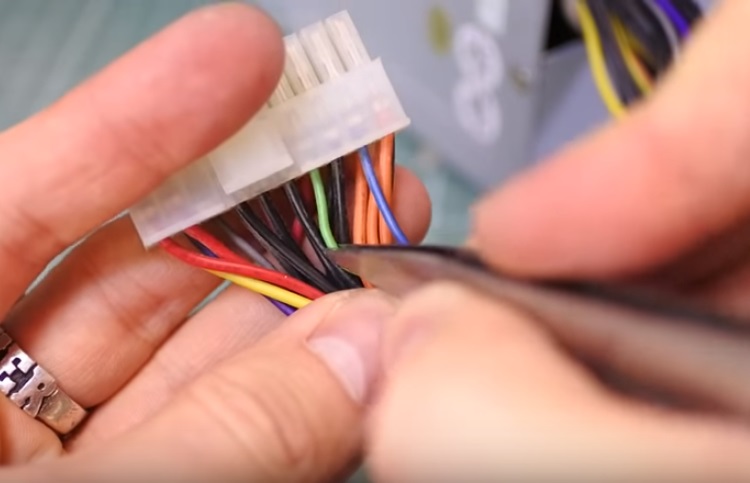

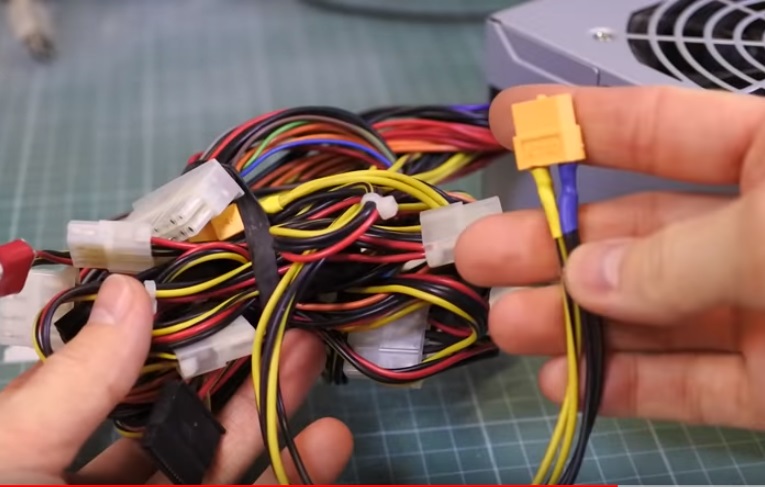

Блок питания компьютера приобретается от старых моделей, на нем должна быть кнопка выключения. Она не понадобится, но это именно тот вариант формата "АТ", который нужен. На радиорынке выбирается блок мощностью 300–350 Ватт, который обеспечит надежную работу маломощных и средних шуруповертов. Все технические характеристики указываются в наклейке на корпусе. Блок имеет вентилятор охлаждения и защиту от перегрузки. Чтобы переделать компьютерный БП своими руками на внешний для шуруповерта, выполняем несложные операции:

  • разбираем корпус;
  • на большом квадратном разъеме находим зеленый провод и любой черный;
  • оба провода соединяем между собой, изолируем;
  • на другом меньшем разъеме удаляем все провода, оставив желтый и черный;

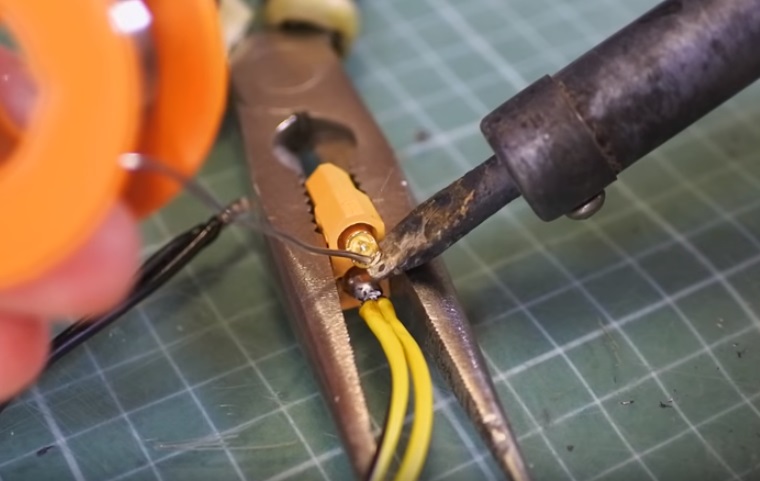

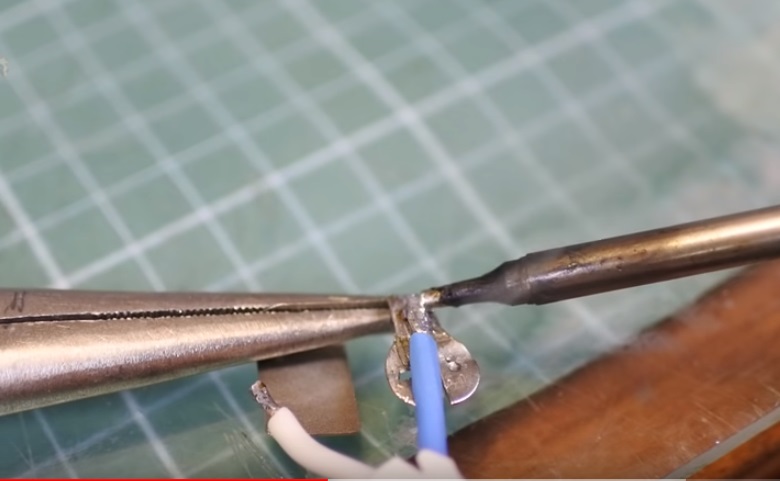

  • к ним припаиваем кабельный шнур низкого напряжения.

Для соблюдения полярности следует знать: желтый провод – плюсовой, черный – минусовой. От компьютерного блока питания работает инструмент с напряжением до 14 Вольт.

Большинство зарядных устройств от ноутбука имеют характеристики, позволяющие использовать их, как источник питания шуруповерта. Подойдут зарядки с выходным напряжением 12–19 Вольт. Единственные изменения, которые потребуется внести, связаны с выходным штекером. Его следует отрезать, зачистить провода и припаять к ним кабель нужной длины.

Лица, имеющие представление об электротехнике, могут изготовить самодельный блок питания. Схема его довольно проста и включает понижающий трансформатор, диодный выпрямитель и два конденсатора. Все детали можно купить или взять из старой радиотехники. Подойдет трансформатор от лампового телевизора с выходом 24–30 В. Наличие выпрямляющего диодного моста обязательно. Конденсаторы применяются недефицитные, от старой техники: один на 0,1 мкф и другой электролитический на 4700 мкф.

Внимание! Конструкцию обязательно заключать в корпус. Для защиты от короткого замыкания обязательна установка предохранителей на входе и выходе.

3

Как разместить БП в корпусе – 3 разные возможности

Сетевой блок питания для шуруповерта можно разместить в корпусе аккумулятора или в ручке. Возможные варианты:

  • любой подходящий по характеристикам и размеру БП;
  • китайский БП на 24 В;
  • самодельный.

На радиорынке подбирается БП с нужными параметрами. Дома его следует аккуратно извлечь из корпуса и поместить в свой шуруповерт, надежно закрепив все компоненты. Если провода короткие, удлините их, чтобы они не прикасались к металлическим частям. Трансформатор и плату разместите по отдельности.

На микросхемах для лучшего охлаждения установите дополнительные радиаторы. Также не лишними будут отверстия в корпусе, чтобы циркулировал воздух, и отводилось тепло при работе.

Переделка аккумуляторного шуруповерта в сетевой

В магазине радиодеталей покупаем БП на 24 В, ток 9 А. Шуруповерты работают от 12 или 18 Вольт, поэтому стоит задача понижения напряжения до необходимого уровня. Чтобы выполнить такую работу, требуются минимальные знания радиотехники. Выходное напряжение поддерживается резистором R10 номиналом 2320 Ом. Вместо него следует установить подстроечный резистор на 10 кОм. Как сделать настройку блока питания, рассказано дальше:

  • выпаять постоянный резистор;
  • выставить по прибору сопротивление подстроечного резистора 2300 Ом;
  • подстроечный резистор впаять на место постоянного;
  • при включенном БП отрегулировать напряжение.

В основе конструкции самодельного БП будет лежать электронный трансформатор Feron или Taschibra на 60 Вт. Их можно купить в магазине электротоваров, предназначены они для галогенных ламп. Никакой переделки они не требуют. Отвод вторичной обмотки от средней точки позволил применить два диода Шоттки вместо обычных четырех. Работа БП контролируется по светодиоду HL1. На схеме видны все необходимые детали.

Трансформатор Т1 наматывается самостоятельно. Используется недефицитное ферритовое кольцо НМ2000 размером 28×16×9. Перед намоткой надфилем зачищают углы, кольцо обматывают ФУМ-лентой. Сделанный блок монтируется на алюминиевой пластине толщиной 3 мм и больше, помещенной в корпусе аккумулятора. Также она выполняет функцию общего провода.

4

Как правильно выполнить монтаж – нужен ли противовес?

От надежности монтажа электрической части зависит надежность в работе и безопасность. В качестве сетевого и низковольтного используется мягкий многожильный кабель. Если устройство внешнее, к его выводам следует подсоединить концы кабеля. Медную проводку и латунные контакты обрабатываем паяльной кислотой, после чего они легко спаиваются. На практике часто используются специальные зажимы – "крокодилы". В самом шуруповерте без пайки не обойтись, "крокодилы" держат не настолько сильно, чтобы контакты во время работы не разъединялись.

Изготовление блока питания на базе аккумулятора

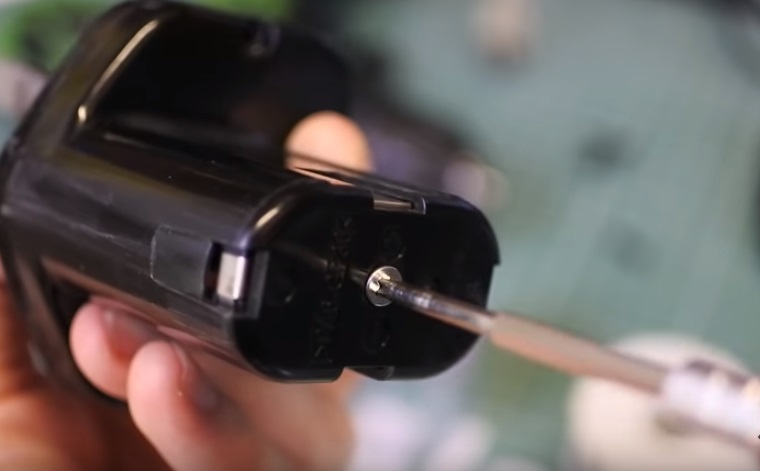

Идеальный вариант — использование корпуса старого аккумулятора. Его разбирают и удаляют всю внутреннюю часть. При этом выделяются вредные вещества, следует позаботиться о защите дыхательных путей и кожи. Корпус промывают содовым раствором, проточной водой и высушивают. С внутренней стороны контактов припаиваем концы кабеля с соблюдением полярности. Чтобы не гадать, временно подсоединяем кабель, включаем шуруповерт и смотрим, в какую сторону вращается шпиндель, помечаем провода. В нижней части корпуса делаем отверстие, пропускаем провода. Внутри корпуса шнур следует надежно зафиксировать, намотав на него изоляционную ленту. Такое утолщение не даст проводке натягиваться и обрываться. Затем концы припаиваем к контактам.

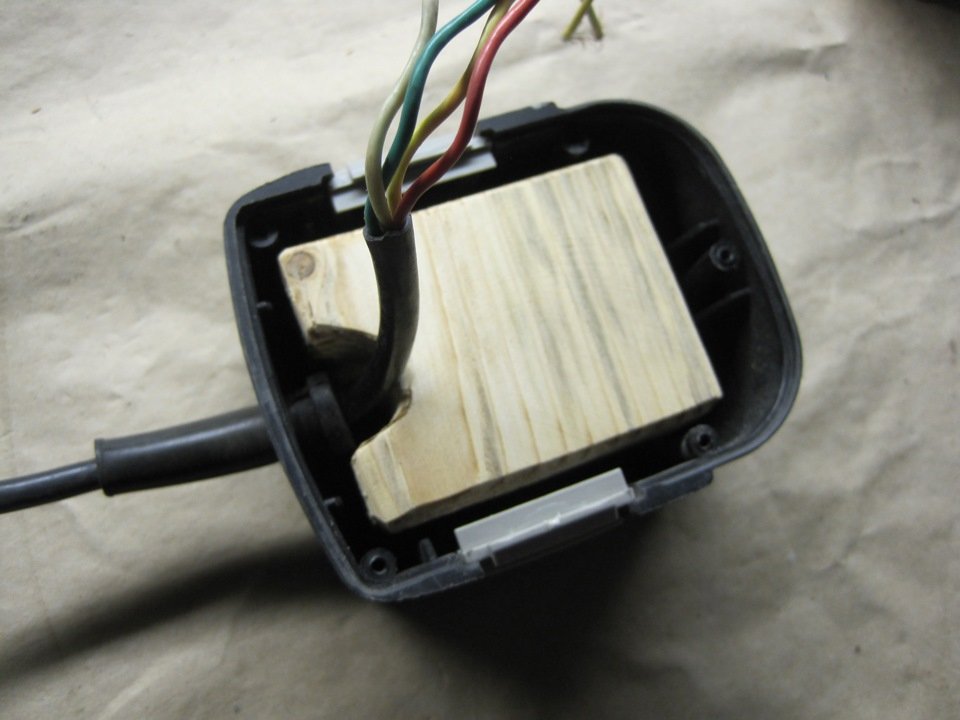

Внутрь корпуса помещаем противовес. Лучшим материалом будет прессованная резина. Она обладает необходимыми характеристиками: высокой плотностью, изоляционными свойствами. Чтобы резина не болталась внутри, ее вырезаем с небольшим напуском. Чтобы поместить противовес в корпус, материал немного изгибаем и помещаем так, что он не будет колебаться и послужит дополнительной изоляцией. Возможно, кому-то противовес покажется лишним, но это не так. Конструкция шуруповерта предусматривает, что центр тяжести находится в рукоятке. Это нагружает руку, но разгружает кисть. Когда из корпуса удаляют аккумуляторы, центр тяжести смещается, увеличивается нагрузка на кисть. Работать становится неудобно и тяжело. Самодельный противовес восстанавливает центр тяжести, близкий к заводскому.

5

Как пользоваться сетевым шуруповертом – простые правила

Вы убедились, как несложно переделать аккумуляторный шуруповерт в сетевой. Практика умельцев подсказала простые и полезные советы по эксплуатации:

  • после 20 минут работы следует дать шуруповерту пятиминутный отдых;
  • электрический кабель фиксируйте на руке, чтобы он не мешал в работе;
  • блок питания следует регулярно чистить от пыли;
  • не используйте удлинители для включения БП в сеть;
  • БП обязательно заземляют;
  • на высотных работах сетевыми шуруповертами пользоваться запрещается.

Соблюдение этих правил продлит жизнь обновленного инструмента. Немного потерялась мобильность, зато агрегат не требует подзарядки, работает ровно и уверенно.

О переделке шуруповертов на питание от сети 220в в домашних условиях своими руками

Шуруповёрт – это инструмент, предназначенный для закручивания шурупов и сверления отверстий небольшого диаметра. Есть сетевые, с питанием от сети 220В и аккумуляторные, с двумя сменными аккумуляторами.

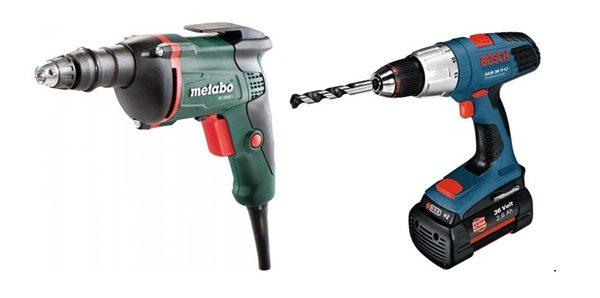

Аккумуляторный и сетевой шуруповёрты

Аккумуляторный и сетевой шуруповёрты

Если аккумуляторная батарея в таких устройствах выходит из строя, то есть три варианта:

  • замена батареи – дорого, в аппарате бюджетного класса цена комплекта приближается к стоимости нового аппарата;
  • ремонт – не всегда возможен, а в некоторых случаях его стоимость сравнима со стоимостью новых аккумуляторных батарей;
  • переделка аккумуляторного шуруповёрта на сетевой.

В этой статье рассказывается о том, как осуществить питание шуруповерта от сети 220в, или как из аккумуляторного шуруповёрта сделать сетевой.

Устройство шуруповерта

Этот механизм состоит из следующих частей:

  • Электродвигатель постоянного тока. Имеет форму цилиндра, в корпусе вместо обмотки возбуждения находятся постоянные магниты. Это упрощает конструкцию и обеспечивает достаточный крутящий момент при низких оборотах. На вал электромотора надета ведущая (солнечная) шестерёнка планетарного редуктора;
  • Реверсивный регулятор числа оборотов. Схема регулировки собрана на ШИМ-контроллере и полевовом транзисторе. Реверс осуществляется переключением полярности подключения питания к щёткам двигателя;
  • Планетарный редуктор. Выполнен в отдельном корпусе. Своё название получил из-за сходства с Солнечной системой. Состоит из кольцевой шестерни, центральной (солнечной) шестерёнки, сателлитов и водила. Кольцевая шестерёнка передаёт усилие через подпружиненные шарики регулятора нагрузки. Есть модели с двухскоростными редукторами. Повышенная скорость включается при использовании устройства в качестве дрели;
  • Механизм ограничения усилия вращения. Служит для ограничения усилия при закручивании шурупов. Передаёт вращающий момент через шарики, прижимаемые регулируемой пружиной;
  • Съёмный аккумулятор. Состоит из отдельных элементов в одном корпусе. Напряжение в разных моделях составляет от 9 до 18 вольт.
Устройство шуруповёрта

Устройство шуруповёрта

Конструкция аккумулятора шуруповерта

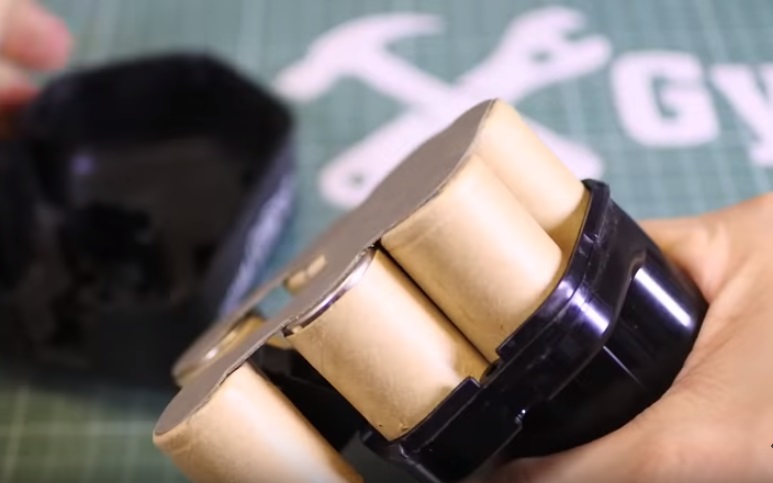

Устройство аккумуляторной батареи не зависит от марки. Во всех аппаратах конструкция аккумуляторов похожа и отличается внешним видом, корпусом и контактами.

Устройство аккумуляторной батареи

Устройство аккумуляторной батареи

В корпусе находятся несколько элементов, соединённых последовательно. Их количество зависит от напряжения каждого элемента и батареи в целом. При использовании самых распространённых, никель-кадмиевых элементов с напряжением 1,2В, для питания устройства номиналом 12В необходимо 10 шт. Ёмкость батареи указывается в ампер-часах.

Интересно. При последовательном соединении растёт выходное напряжение, а ёмкость не меняется и равна ёмкости отдельных элементов.

Типы аккумуляторных элементов

В этих устройствах применяют элементы разных типов и напряжений, каждый из которых имеет свои достоинства и недостатки.

Самые распространённые – никель-кадмиевые (Ni – Cd) напряжением 1,2В.

Достоинства:

  • низкая цена;
  • хранятся в разряженном состоянии.

Недостатки:

  • обладают эффектом памяти;
  • высокий саморазряд;
  • маленькая ёмкость;
  • малое количество циклов заряд/разряд.

Более прогрессивные никель-металл-гидридные (Ni-MH) напряжением 1,2В.

Достоинства:

  • меньшие эффект памяти и саморазряд;
  • большие ёмкость и число циклов заряд/разряд.

Недостатки:

  • более высокая цена;
  • плохо переносят низкие температуры и хранение в разряженном состоянии.

Самые прогрессивные литий-ионные (Li-Ion) напряжением 3,6В.

Достоинства:

  • отсутствие эффекта памяти;
  • очень низкий ток саморазряда;
  • высокая удельная ёмкость, позволяющая уменьшить вес и габариты прибора;
  • многократно превышающее другие типы аккумуляторов число циклов заряд/разряд.

Недостатки:

  • высокая цена;
  • потеря ёмкости через три года после изготовления.

Переделка шуруповерта на питание от сети 220В

При выходе из строя аккумуляторной батареи и невозможности её ремонта единственный выход – переделка аккумуляторного шуруповерта в сетевой.

При этом мощность блока питания должна превышать мощность двигателя с учётом возможных перегрузок в момент завершения закручивания. В паспорте устройства она не указана, но этот параметр написан на корпусе электромотора, или его можно вычислить, подключив аппарат к источнику постоянного напряжения через амперметр. Для двигателя мощностью 70Вт достаточно блока питания 120Вт.

Важно! Мощность зарядного устройства недостаточна для его работы. При переделке аккумуляторного шуруповёрта в сетевой, на 220 вольт, необходимо использовать другой блок питания.

Использование внешнего блока питания

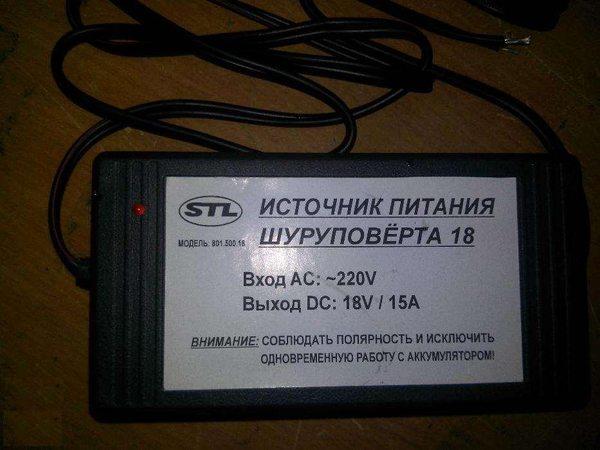

Внешнее питающее устройство имеет большие габариты, чем встроенное, но в любом случае, если запитать шуруповерт от сети, то инструмент будет “привязан” проводом к розетке.

Внешний блок питания

Внешний блок питания

Ток, идущий от блока питания, достигает 10-15А, поэтому сечение кабеля должно быть не менее 1мм².

Интересно. Шуруповёрт можно запитать от старого автомобильного аккумулятора или от машины, через гнездо прикуривателя.

Компьютерный блок питания

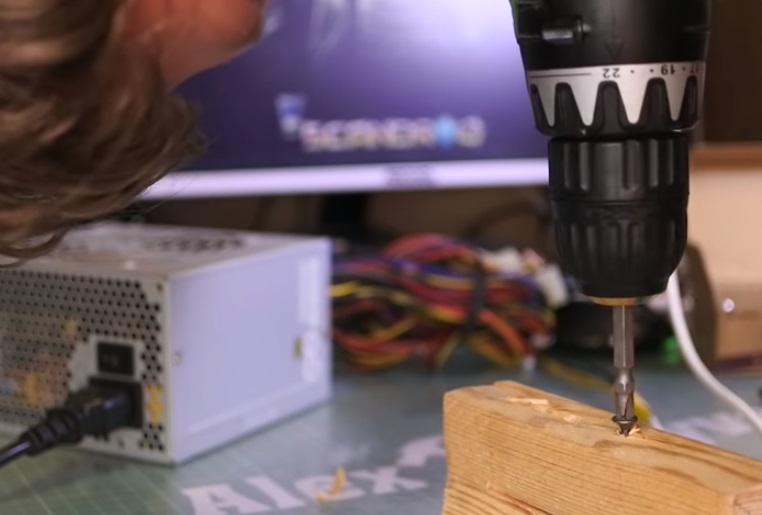

Самый простой и дешёвый вариант – использование блока питания от старого компьютера мощностью не меньше 300Вт и током 15А.

В старых блоках был выключатель, в современных – для включения необходимо замкнуть провода, идущие к аппарату. Цвет этих проводов зависит от модели. Это можно узнать в интернете или методом подбора.

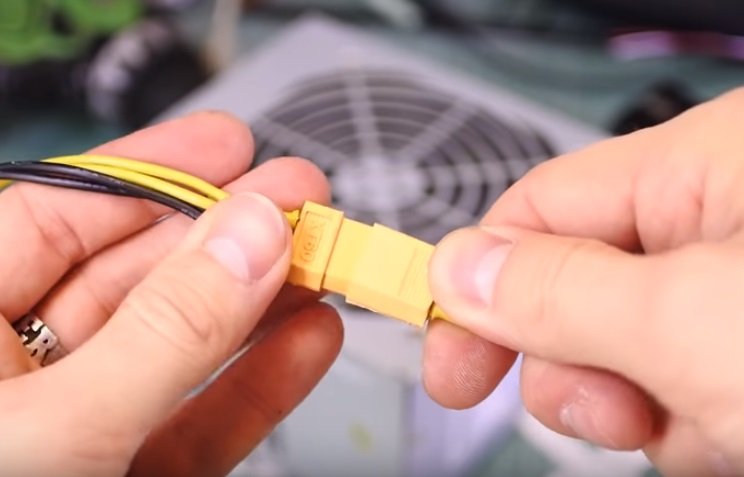

Выход 12В находится в четырёхштырьковом разъёме: чёрный “–”, жёлтый “+”.

Такие приборы имеют встроенный вентилятор, поэтому при изготовлении для него корпуса необходимо сделать отверстия или устанавливать вентилятором наружу. Лучше всего просто спрятать лишние провода внутрь корпуса.

Важно! Шуруповёрт 14,4 или 18 вольтовый будет работать на пониженной мощности.

Зарядное устройство для автомобильного аккумулятора

Требования к этому устройству такие же, как и при использовании компьютерного блока.

Если есть, то желательно использовать устройство со встроенным вольтметром и регулировкой напряжения. В некоторых моделях внутри установлено токоограничивающее сопротивление. Его необходимо закоротить.

Как сделать самодельный блок питания

Кроме покупного, блок питания можно изготовить самостоятельно. Для этого необходим трансформатор мощностью 160Вт, такие устанавливались в ламповых телевизорах.

Прежде всего, необходимо определить необходимое количество витков. Порядок действий следующий:

  • разобрать трансформатор;
  • с катушки отмотать все вторичные обмотки;
  • намотать 10 витков провода;
  • собрать трансформатор;
  • подсоединить к сети 220В;
  • замерить напряжение на вторичной обмотке;
  • разделить количество витков (в данном случае 10) на измеренное напряжение.

Получившуюся величину умножают на напряжение питания шуруповёрта и получают необходимое число витков.

Трансформатор

Трансформатор

Внимание! Количество витков на вольт можно получить, измерив напряжение и посчитав витки во вторичной обмотке.

Наматывается понижающая обмотка проводом, сечением 1мм² для уменьшения падения напряжения в трансформаторе.

На выходе трансформатора переменное напряжение, а устройству необходимо постоянное, поэтому дополнительно к трансформатору устанавливается диодный мост. Он собирается из диодов на радиаторах, напряжением более 20В и током 10А. Монтируется он вместе с трансформатором или в корпусе аккумулятора, из которого вынуты элементы.

Встроенный блок питания в корпусе от аккумулятора

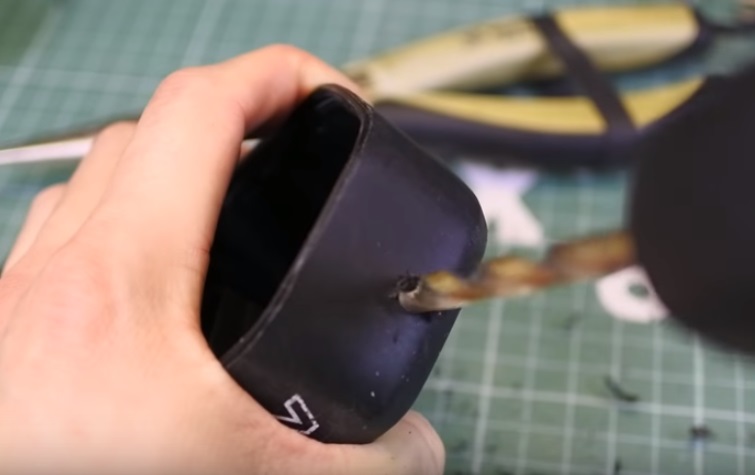

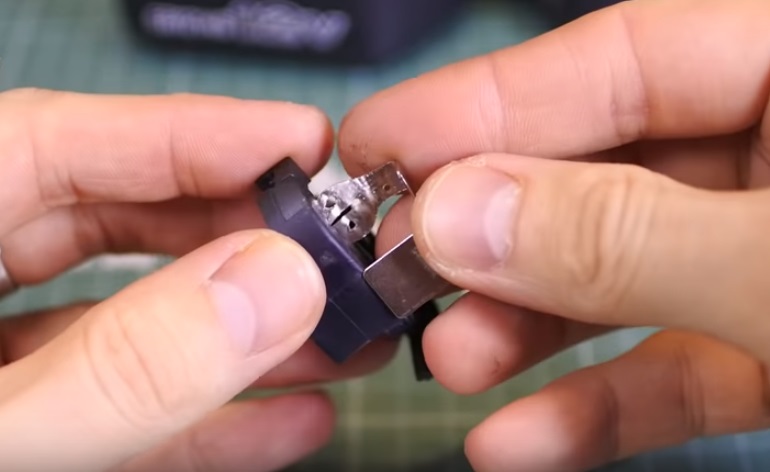

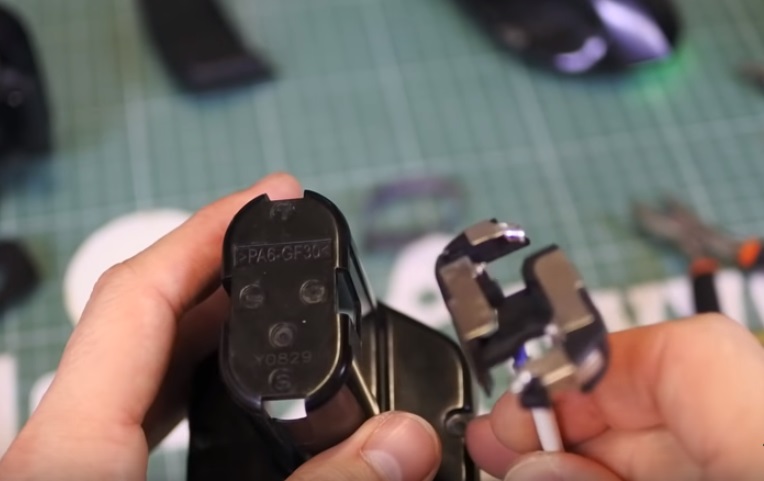

При наличии желания, времени и “прямых” рук блок можно разместить в корпусе аккумулятора. Для этого приобретается готовое устройство с соответствующими параметрами, вынимается из своего корпуса и монтируется в корпусе аккумулятора. Вывода припаиваются проводом, сечением не менее 1мм² к клеммам батареи, и меняется сетевой шнур на более длинный.

Встроенный блок питания

Встроенный блок питания

Важно! Если в корпусе блока питания были вентиляционные отверстия, то необходимо сделать аналогичные в новой конструкции.

Сборка исправной батареи из двух, потерявших ёмкость

Из двух неисправных устройств можно собрать одно, пригодное к эксплуатации.

Важно! Подключив к корпусу неисправного аккумулятора блок питания, второй отремонтированный обеспечит мобильность при выполнении небольших объёмов работ.

Поиск неисправных элементов

Аккумуляторная батарея собрана из отдельных элементов. Они выходят из строя не одновременно, но даже один неисправный элемент ухудшает работу всей батареи.

Для определения потерявших ёмкость частей необходимо:

  • зарядить аккумулятор;
  • поработать до потери мощности;
  • разобрать батарею;
  • замерить напряжение на каждом элементе в отдельности.

Батарейки, на которых напряжение будет заметно меньше остальных или вообще отсутствовать, необходимо заменить.

Ремонт аккумулятора

После определения и удаления неисправных частей, из оставшихся собирается устройство, пригодное к дальнейшей эксплуатации. Соединение производится пайкой, проводами сечением 1,5мм² или полосой, аналогичной той, которой детали соединялись раньше.

При недостаточном количестве исправных элементов докупаем недостающие или переделываем инструмент на сетевое питание 220 вольт.

Знание того, как переделать аккумуляторный шуруповерт в сетевой своими руками, поможет сохранить деньги и не приобретать новое устройство.

Видео

Новая переделка аккумуляторного шуруповерта на сетевой


Как переделать аккумуляторный шуруповерт на сетевой?

Аккумуляторы на шуруповерте приходят в негодность примерно через года два.
Двигатель еще вполне рабочий, выбрасывать жалко. Замена обоих аккумуляторов стоит почти как новый шуруповерт.

Я уже как то выкладывал свою самоделку (ссылка на самоделку), и очень много в обсуждениях заметил не большие так сказать неровности.
И с напряжением небольшая проблема, и с мощностью самого шуруповерта.

Немного подумав о силовом трансформаторе, я решил использовать входной трансформатор от не исправной микроволновой печи.
Сила тока в таком трансформаторе очень высокая, провода по диаметру провода позволяют большую нагрузку.

Правда в нем намотка проводов немного изменена, вместо первичной обмотки, идет вторичная.



Перемотка как на обычных трансформаторах практически не возможна, правда если нет специальных приспособлений.
И как на выходе трансформатора получается около 30 В переменного напряжения. Если его выровнять на постоянный ток то получится примерно 40-45 В постоянного напряжения.

Будем его стабилизировать очень простым и совсем дешёвым регулятором входного напряжения или реостатом из aliexpress.com (ссылка на али)


Разбираем блок аккумуляторов, и отсоединяем от него две верхних аккумуляторных блоков, для подсоединения с самому шуруповерту. Остальное выбрасываем.

И припаиваем к ним провода.Для начала соберем диодный мост (выпрямитель напряжения).
Новая переделка аккумуляторного шуруповерта на сетевой
Четыре диода, для выпрямления тока.Я взял диоды Д 246.С максимально допустимым током 10 А.Можно и выше.
По незнанию я собрал выпрямительный мост из Д 226, так они у меня сразу же сгорели(у них допустимый ток всего 0,5А.)Так что чем мощней диоды тем лучше.
Новая переделка аккумуляторного шуруповерта на сетевой
Соединим диодный мост с верхним блоком аккумуляторов.
Новая переделка аккумуляторного шуруповерта на сетевой
И вставляем в аккумуляторный корпус.
Новая переделка аккумуляторного шуруповерта на сетевой
Новая переделка аккумуляторного шуруповерта на сетевой
Собираем корпус, и получаем практически готовый аккумуляторный блок.
Новая переделка аккумуляторного шуруповерта на сетевой
А дальше все по схеме, по регулируему блоку.
Подключаем к зажимам входное напряжение 220 В к блочку, и выход с блочка уже на вход трансформатора.

Также можно установить реостат с трансформатором в отдельный корпус, и перенести диодный мост в тот же корпус.

Добавьте врезную стандартную розетку, если желаете добавьте вольтметр. Так вы сможете регулируя напряжение, подключать практически любого напряжения испорченные шуруповерты от 6 до 21 В.

Только добавьте вилку на провод шуруповерта.
Удачи в обсуждениях!

Новая переделка аккумуляторного шуруповерта на сетевой Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Переделка аккумуляторного шуруповерта в сетевой



Как переделать аккумуляторный шуруповерт на сетевой?

Аккумуляторы на шуруповерте приходят в негодность примерно через года два.

Двигатель еще вполне рабочий, выбрасывать жалко. Замена обоих аккумуляторов стоит почти, как новый шуруповерт.

Выход есть.

Нам понадобится силовой трансформатор (на выходе примерно от 20 до 22 В). После выпрямления получается 18-19 В.



Четыре диода, для выпрямления тока. Я взял диоды Д 246. С максимально допустимым током 10 А. Можно и выше.
По незнанию я собрал выпрямительный мост из Д 226, так они у меня сразу же сгорели (у них допустимый ток всего 0,5А) Так что чем мощней диоды тем лучше.
Переделка аккумуляторного шуруповерта в сетевой
Переделка аккумуляторного шуруповерта в сетевой
И так берем неработающий аккумуляторный блок и вытаскиваем из него аккумуляторы. Оставим только два верхних (на них мы будем припаивать провода для запитки шуруповерта).

Собираем диодный мост (я нашел кусочек гетинакса, на нем все и разместил). В блок аккумуляторов подошел как раз, в размер.



Собираем коробочку обратно, подключаем и пользуемся. Переделка аккумуляторного шуруповерта в сетевой Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как переделать аккумуляторный шуруповерт в сетевой своими руками?

Появление легких инструментов для завинчивания шурупов по приемлемой цене быстро изменило отношение ко многим сборочным работам. Но быстрый (через 3-4 года) выход из строя аккумуляторов заставило задуматься, как переделать аккумуляторный шуруповерт в сетевой своими руками.

Путей решения проблемы оказалось несколько. Купить новый аккумуляторный блок, приобрести сами аккумуляторы, перевести питание на бытовую сеть с напряжением 220 В. Каждое решение имеет свои плюсы и минусы. Нужно разобраться, какой из путей решения будет оптимальным для продления жизни востребованному инструменту в быту и на производстве.

Особенности устройства шуруповерта

Схема шуруповерта

Шуруповерт и его основные части: 1 – патрон; 2 – регулятор крутящего момента; 3 – переключатель направления вращения; 4 – кнопка пуска и остановки электродвигателя; 5 – корпус аккумуляторного блока; 6 – переключатель частоты вращения вала электродвигателя; 7 – защелка для удержания аккумулятора с инструментом

Информация к изделиям. Появлению обычного аккумуляторного устройства для быстрого монтажа резьбовых соединений способствовало появление компактных цилиндрических аккумуляторов. В 1982 г. был представлен первый образец на выставке в Дрездене (ГДР). Тогда на интересную самоделку смотрели и восхищались. Смущала цена. Она доходила до 500 немецких марок (ГДР). Тогда полагали, что не всякий пользователь отважится купить подобное для постоянной работы.

Мало, кто мог предположить, что уже через 20 лет цена на подобный инструмент окажется довольно приемлемой для производства. Позже их станут покупать домашние мастера для механизации работ в быту.

Для переделки инструмента его придется разбирать, поэтому полезно знать внутреннее устройство.

Внутреннее устройства



Внутреннее устройство шуруповерта: 1 – электродвигатель; 2 – кнопка включения, совмещенная с реверсом; 3 – блок аккумуляторов; 4 – редуктор; 5 – муфта регулировки крутящего момента; 6 – патрон

Для разборки нужно открутить шурупы, которыми две половинки корпуса соединяют изделие в единое целое. Придется поставить лезвие отвертки встык и разомкнуть половинки. Весь монтаж выполняется на той части, в которую вворачивают шурупы.

При сборке необходимо контролировать положение выступающих элементов. Возможно потребуются дополнительные способы для фиксации подвижных частей.

Способы восстановления работоспособности шуруповерта

В случае выхода аккумуляторов из рабочего состояния необходимо искать пути решения проблемы. Возможные пути следующие:

  • приобрести новые аккумуляторные блоки. Часто цена на подобные изделия не намного меньше, чем та, которую придется заплатить за покупку нового инструмента. Поэтому покупают для дорогого профессионального шуруповерта;
  • купить сами аккумуляторы. Разобрать аккумуляторный блок и спаять его заново. Вариант немного дешевле предыдущего, но помогает восстановить работоспособность;
  • переделка аккумуляторного шуруповерта на сетевой. Обычно затраты невысоки. Проблема в покупке новых накопителей электричества отпадает навсегда.

Сборка нового аккумуляторного блока показана в видеоролике.

Стратегия при переделке питания

Задумавшись о переделке, мастер должен составить план будущих действий. В таблице 1 показаны варианты, как из аккумуляторного шуруповерта сделать сетевой.

Таблица 1: Варианты создания внешнего питания инструмента

Организация способа питания шуруповерта Преимущества Недостатки
Использовать имеющееся зарядное устройство для питания шуруповерта. Оно расположено за пределами инструмента. + Потребуется удалить аккумуляторы, а потом присоединить зарядное устройство к проводам внутри изделия.
+ Нет необходимости приобретать дополнительное комплектное изделие.
+ Напряжение питания соответствует инструменту.
+ Устройство самого инструмента практически не меняется.
– Зарядное устройство при работе заметно греется, так как рабочий ток нестабильный. Возможны перегрузки.
– Часто ощущается нехватка мощности.
– Зарядка располагается отдельно. Приходится постоянно обращать на нее внимание, чтобы не наступить при работе.
Блок питания устанавливается внутри корпуса аккумуляторного блока. + Переделка коснется только переносу внешнего источника питания внутрь блока для аккумуляторов.
+ Задача упрощается многократно. Многие считают такой способ решения довольно интересным. Снаружи останется только провод, соединяемый в электрическую сеть 220 В.
+ Потери мощности на низковольтной сети сведены к минимуму. Длина проводов внутри минимальная.
+ Нет вмешательства в конструкцию шуруповерта.
– Нужно подобрать компактный блок питания, способный обеспечить мощность на 300…600 Вт.
– При работе будет ощущаться перегрев. Поэтому необходимо работать с перерывами. Возможно, потребуются отверстия для вентиляции.
Изготовить самостоятельно блок питания на 500…600 Вт и установить его внутри корпуса аккумуляторов. В этом случае можно не ограничиваться одним значением напряжения, а изготовить устройство с выходом 12, 14, 18 Вольт. + Вместо аккумуляторного будет изготовлено сетевое устройство, которое сможет эксплуатироваться в течение длительного времени.
+ Потери мощности минимальные. Провода низкого напряжения короткие.
+ Отличное инженерное решение.
+ Основная электрическая часть не подлежит изменению.
– Потребуется подобрать детали для изготовления нового блока питания.
– Нужно иметь опыт выполнения подобных работ.
Установить наружный блок питания от сети требуемой мощности. + Переделка не отличается большой сложностью. – Возникнет необходимость произвести разборку шуруповерта, чтобы присоединиться к внутренним проводам.
– Блок питания будет располагаться снаружи. При монтажных и строительных работах придется часто обращать внимание на место, где он расположен в настоящий момент.
– Придется покупать подходящий блок питания.
Использовать готовый блок питания для компьютера + Небольшая переделка, которую сумеет выполнить даже начинающий мастер.
+ Блок питания от компьютера можно найти или недорого приобрести.
+ Потребуется найти устройство, рассчитанное на мощность более 300 Вт.
– Возникнет необходимость произвести разборку шуруповерта, чтобы присоединиться к внутренним проводам.
– Блок питания будет располагаться снаружи. При монтажных и строительных работах придется часто обращать внимание на место, где он расположен в настоящий момент.
– Придется покупать подходящий блок питания.
Использовать для работы автомобильный аккумулятор + Потребуется только переделка на входе к управлению шуруповертом.
+ Аккумулятор от авто найти несложно. Для использования в теплом помещении можно применять устройство с пониженной емкостью.
– Придется разобрать шуруповерт и выполнить пайку всех соединений.
– Аккумулятор будет располагаться в помещении, его придется носить, а масса довольно большая.

Пошаговые технологии замены питания для шуруповерта

Подключение к зарядному устройству

Следует помнить. Зарядное устройство рассчитано на небольшой ток зарядки. Если в процессе работы будут возникать перегрузки, то блок питания может быстро выйти из строя.

При работе подобная переделка развивает не более 50% мощности, развиваемой при использовании аккумуляторов.

Установка блока питания внутрь корпуса от аккумуляторов

При работе блока питания в ограниченном пространстве выделяется довольно значительное количество теплоты. Поэтому необходимо сверлить отверстия для вентиляции.

Разобранный аккумулятор Необходимо разобрать корпус блока аккумуляторов. Вынуть все имеющиеся аккумуляторы наружу. Подготовить блоки питания.
Новый блок питания К проводам высокого напряжения подпаять концы штепсельного разъема. Здесь будет соединяться 220 В. К проводам низкого напряжения также установить разъем. Он в дальнейшем будет соединен с проводами инструмента.
Сборка корпуса Остается поджать блок питания к какому-либо краю, чтобы при работе не возникало тряски. Просверлить вентиляционные отверстия. Собрать аккумуляторный блок.
Восстановленный После сборки блока его устанавливают внутрь шуруповерта. Инструмент готов к работе.

При выполнении производственных задач следует придерживаться режима: 10…15 минут работы, а потом 5…7 минут выключать инструмент. Он должен остывать.

Поэтому опытные мастера переделывают подобным способом два старых аккумуляторных блока. Один остывает, а другой работает. Потом их заменяют. Производительность труда остается довольно высокой.

Изготовление самодельного блока питания, устанавливаемого внутрь корпуса аккумуляторов

Если взяться за самостоятельное изготовление блока питания, то для своего шуруповерта можно изготовить приспособление, рассчитанное на любое напряжение питания. В настоящее время используются инструменты, в которых напряжение изменятся от 9 до 24 В. Поэтому такой способ подойдет для умелых мастеров, которые не боятся заниматься сложным электронным монтажом.

Еще один разобранный аккумулятор На первом этапе производится разборка корпуса аккумуляторов. Все пришедшие в негодность устройства изымаются. Они больше не понадобятся.
Самодельный блок питания в сборе Приобретаются необходимые детали. Из них собирается нужная электрическая схема. Желательно подобрать элементы так, чтобы они могли размещаться внутри корпуса.
Блок питания в корпусе Вся электрическая схема собирается внутри аккумуляторного блока.
Новый блок для шуруповерта Устанавливается верхняя часть. Выводятся провода питания для сети. Остается только установить обновленный блок в шуруповерт.

Внимание! Мощность сетевых шуруповертов обычно составляет 300…400 Вт. Поэтому нужно изготавливать электрическую схему, рассчитанную на достаточно большие токи.

Подключение шуруповерта к блоку питания от компьютера

Одним из способов решения проблемы будет использование стандартного блока от персонального компьютера.

Начало Шуруповерт и блок питания для него.
Розетка Провод от сети будет питать отдельный блок, а только потом пониженное напряжение придет в инструмент.
Переделка Общая задача представляется просто: На входе будет 220 В переменного ока, а на выходе 12 В постоянного.
Разборка Разбирая запасные части, выбираются клеммы, включатели и другие вспомогательные элементы, которые потребуются в дальнейшей работе.
Шуруповерт Имеющийся в комплекте блок аккумуляторов также будет использован для монтажа устройства.
Блок Он довольно компактен и удобен для переделки. В нем есть специальные клеммы, которые передают напряжение питания к внутренней части шуруповерта.
Алиэкспресс На АлиЭкспресс имеется выбор довольно мощных блоков питания. Нужно подобрать не менее 300 Вт.
Посылка Посылка доставила заказ довольно быстро. Всего 12 дней и блок питания для компьютера оказался у заказчика.
Параметры На выходе будет 12 В, а ток может достигать до 25 А. В результате получатся искомые 300 Вт. По схеме видно, что нужно соединять черные и желтые провода.
Блок питания Вынув из коробки, можно увидеть довольно много лишних проводов. Можно от них избавиться. Но есть вариант спрятать их в пластиковый пакет.
Разборка корпуса Разбирается корпус от блока аккумуляторов.
Аккумулятор Сняв крышку, можно увидеть старые аккумуляторы. Их придется удалить.
Клеммы Понадобятся клеммы, которые внутри соединяются с проводкой внутри шуруповерта.
Снимаем клеммы Их придется отломить от аккумуляторов.

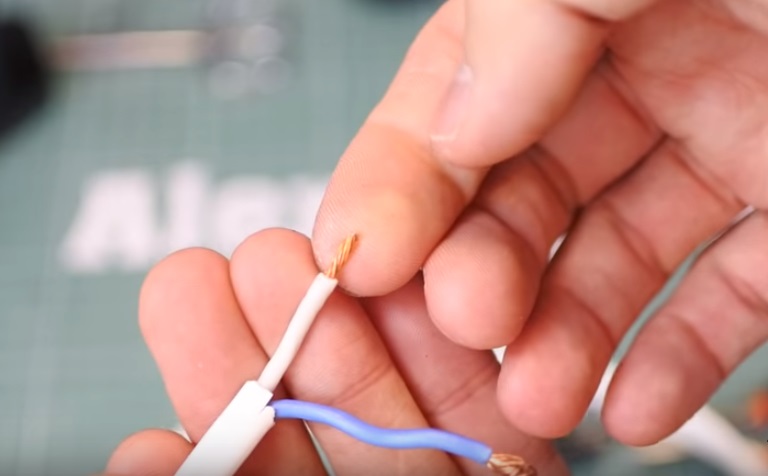

Концы Придется скрутить концы проводов, чтобы в дальнейшем было проще лудить оловом.
Лудит Залуженные концы легче паяются.
Пайка Снятые клеммы изнутри подпаиваются к проводам.
Результат пайки В результате получается довольно симпатичное приспособление. Оно расположится на входном конце корпуса аккумуляторов.
Вставка Его нужно протолкнуть внутрь.
Сверление Чтобы клеммы жестко стояли на месте, придется прикрутить их саморезом. Предварительно сверлится отверстие.
Зенкерование Большим сверлом выполняется коническое углубление. Эта операция называется зенкование.
Саморез Вставляется саморез.
Сама сборка Он вкручивается в основание спаянных клемм. Теперь контакт между электрическими частями будет надежным.
Установка конденсатора Чтобы не происходило искрения, устанавливается конденсатор. Тогда при нажатии на кнопку будут погашены скачки напряжения в контактной группе. Емкость конденсатора 10000 пкФ он рассчитан на 25 В.
Вывод проводов Для ввода провода внутрь корпуса сверлится отверстие диаметром 6 мм.
Вид выхода Провод протягивается внутри блока.
Изоляция Чтобы он не вытягивался полностью, подматывается изолента. Она несколько увеличивает диаметр проводки. Она не пройдет в отверстие, выходящее наружу.
Фиксатор Проверяется работа защелок, которые будут удерживать корпус на инструменте.
Корпус Часть работы сделана. Можно приступать к привязке блока питания.
Адаптор

Питание аккумуляторного шуруповерта от сети 220 В. — Радиомастер инфо

1Тема питания аккумуляторных шуруповертов от сети 220 В достаточно актуальна. Аккумуляторы выходят из строя, покупать новые дорого, а сам шуруповерт еще рабочий. Вот и начинает народ изобретать. Информацией об этом заполнен интернет. Кто пишет нужно блок питания с током 10 А, кто 20 А и больше. Приводятся данные с фиксацией скачков тока до 40 А. К этим значениям подтягивают якобы требуемые значения выходного тока блоков питания для шуруповертов. Так какие же параметры должны быть у блока питания заменяющего аккумуляторы в шуруповерте? Об этом и пойдет речь в статье.

Разбираться будем на примере популярной недорогой модели аккумуляторного шуруповерта         “Einhell BAS 18-2/1HA ”.

2

В штатном режиме для питания этого шуруповерта использовались 15 аккумуляторов Ni-Cd напряжением 1,2 В и емкостью 1,2 А/час.

akb-s-korpusom-obrez-s-tipom-nv

Внутри шуруповерта расположен двигатель, регулятор оборотов, переключатель направления вращения, двухскоростной редуктор с муфтой (трещеткой) позволяющей устанавливать требуемое значение крутящего момента.

3

Для начала выясним характеристики используемого двигателя.  На двигателе есть его модель:

HRS-550S DC 18V

Такие двигатели продаются отдельно с более полным указанием характеристик. Вот пример:

tok-1-4-a-n

Нас интересует ток, потребляемый этим двигателем. Его максимальное значение составляет 4 А.

Отсюда определяем мощность двигателя как произведение питающего напряжения на максимальный ток:

P = U × I = 18 В × 4 А = 72 Вт

Разумно предположить, что при максимальном крутящем моменте 20 Н/м ток двигателя также максимальный, около 4 А. Чтобы двигатель не сгорел в шуруповертах используют муфту (трещетку) которая позволяет поддерживать требуемый крутящий момент и защищает двигатель от перегрева и выхода из строя.

Теперь у нас есть вся необходимая информация для того, чтобы подобрать блок питания.

Ориентируемся на напряжение 18 В и ток 4 А. Но поскольку в шуруповертах, из-за специфики работы (старт, срабатывание трещетки) присутствуют броски тока, желательно выбрать блок питания с запасом по мощности.

Я выбрал китайский импульсный блок питания ALC195615 с выходным напряжением 19,5 В и током 6,15 А.

bp

Его мощность около 120 Вт. Это почти вдвое превышает мощность двигателя равную 70 Вт.

Необходимо учесть еще одну важную особенность. При бросках тока возможно срабатывание защиты импульсного блока питания. Чтобы этого избежать, можно последовательно с шуруповертом включить мощный резистор номиналом около 1 Ом. При бросках тока это позволит избежать срабатывания защиты. Возможно потребуется подобрать величину этого резистора. У меня его нет, а роль этого резистора выполняют провода от блока питания до шуруповерта, длиной около 2 метров.

Да, напряжение на шуруповерте будет проседать, но в переходные моменты оно проседает и на штатных заряженных аккумуляторах. На качестве работы это существенно не отражается.

bp

Важно не перегружать шуруповерт. Для закручивания больших шурупов 100 мм и более нужны мощные шуруповерты с крутящим моментом 40 Н/м и более. Можно и в слабом шуруповерте скрутить голову трещетке и заставить его работать при токах 10 и более ампер. Необходимо помнить, что в данной модели двигатель рассчитан на токи до 4 А, в нем обмотки намотаны проводом около 0,5 мм. Естественно при завышенных значениях рабочего тока он перегреется и сгорит.

На видео ниже приведены испытания по закручиванию шурупов до 75 мм при питании шуруповерта от такого блока питания.

пошаговая инструкция и необходимые материалы

При наличии шуруповерта, который применяется в основном внутри помещения нередко встает вопрос, как перевести его на питание от сети. Нужно серьезно подходить к выбору шуруповерта. Для примера можно взять инструмент на 12 В с ni-cd аккумулятором. Такой вариант изделия вполне можно питать от розетки, если правильно его переделать.

Стоит ли переводить на сеть

Многие могут не понять, зачем переводить инструмент на сеть. На самом деле со временем батарея ослабевает и рано или поздно питающий элемент нужно заменять. Как показала практика, это дорого, да и подбор качественной детали может занять время и финансы. Если перевести шуруповерт на работу от сети, можно:

  • Дать ему вторую жизнь;
  • Больше не зависеть от процесса зарядки;
  • Пользоваться им без оглядки на мощность крутящего элемента.

Последнее напрямую зависит от заряда батареи. Если же работать от сети, то мощность аппарата будет на одинаковом уровне. Единственным недостатком работы от сети — это зависимость от длины шнура. Поэтому в представленной ниже конструкции будет рассматриваться вариант со съемным элементом.

Материалы

Прежде чем приступать к поставленной задаче, нужно просмотреть, все ли есть для «модернизации» инструмента. В процессе обязательно понадобятся:

  • Блок питания от компьютера;
  • Шуруповерт мощностью 12 В;
  • Конденсатор;
  • Паяльник;
  • Дрель;
  • Изолента;
  • Силовой разъем XT60;
  • Лампочка на 6 Вт или две по 3 Вт.

Эти инструменты и материалы помогут перевести шуруповерт без вреда для инструмента в питание от сети. Причем далее будет рассмотрен вариант организации съемного шнура.

Как перевести шуруповерт на сеть

Почему же необходимо перевести домашний шуруповерт на сеть. Этот инструмент довольно мощный, причем даже при условии наличия слабого аккумулятора. То есть под нагрузкой он способен потреблять вплоть до 200 Вт. с этим аккумуляторы в целом справляются без проблем, но чтобы работать от розетки, требуется блок питания. Именно он сможет сделать из переменного напряжения в 220 В постоянное. Так как блоки питания в большей массе идут на 12 и 24 В, переделывать стоит именно 12-тивольтный инструмент.

Если смотреть блоки питания к шуруповертам на китайских площадках, то по цене выходит не на много дешевле, чем достаточно качественный шуруповерт. Потому для удешевения процесса решено использовать элемент от компьютера, у которого мощность обычно идет на 500 Вт. обычно на наклейке к блоку питания идет информация по линиям питания, например 25 А. На 12 В этот параметр равен в целом 300 Вт мощности.

Далее уже начинается непосредственно процесс переделки:

  • Для начала обязательно разбирается батарея шуруповерта. Из нее нужно изъять аккумуляторы. При этом важно сохранить клеммы. Это важно, так как блок будет делаться съемным, чтобы инструментом можно было работать как от аккумулятора, так и от сети.

В будущем, когда аккумуляторы изъяты, нужно в корпус поместить груз. Так рука в процессе эксплуатации инструмента не будет уставать из-за нарушенного баланса. В качестве груза можно использовать кусок резины или небольшую дощечку из дерева.

  • К клеммам необходимо припаять провод, у которого сечение будет равно 3 мм2. В таком варианте энергия не будет рассеиваться на тепло, даже если длина провода будет составлять 2 м.

Как показала практика, в процессе эксплуатации потери напряжения в проводе достаточно велики. Потому минимальная длина такового должна составлять не менее 1 м, а сечение — не меньше 2,5 мм2.

  • Нужно зачистить провода. Далее уже их с помощью паяльника нужно присоединить к клеммам.
  • Нужно запомнить, что провод под знаком «-» будет, к примеру, синим. Соответственно вставляем клеммы по имеющимся символам на корпусе батареи.
  • Следует подпереть снизу отверткой, а потом начать сверлить отверстие 3 мм диаметром. После уже большим сверлом снимается фаска так, чтобы потайная головка с винтиком m3 не торчала. Деталь затягивается гаечкой. В отверстие продевается провод.
  • Параллельно клеммам важно поставить конденсатор (16-25 В с емкостью на 10 000 мкФ). Его можно купить или взять в старом компьютерном блоке. Если такового нет, можно попробовать обратиться в сервис по ремонту компьютеров. Они эту деталь обычно просто выкидывают.

Конденсатор необходим для того, чтобы создавать энергетический буфер пускового тока, снижая при этом нагрузку на блок питания. Без данной детали он уйдет в защиту.
Припаивается конденсатор. Гаечка приклеивается на клей. В противном случае закрутить ее не удастся.

  • Следующим этапом становится вывод провода из корпуса. Для этого его нужно зафиксировать, чтобы не было дополнительной нагрузки на клеммы. Сделать это можно, обмотав провод на требуемой длине изолентой. Далее все собирается обратно.

Для закрепления провода можно также использовать термоусадочную трубку. Она поможет закрепить элемент и не дать ему вырываться в будущем при эксплуатации шуруповерта.

  • В итоге получилась своеобразная заглушка-батарея, от которой отходят провода. Они будут питать шуруповерт от блока питания.
  • Далее уже нужно испытать блок питания. для этого берутся по две «земли» и проводу, которые соединяются параллельно. У блока питания от компьютера две линии 12 В. На каждом проводе по 25 А.
  • Если только одна линия на 12 В,то нужно взять 2 желтых и 2 черных провода. Примечательно, что у многих такой инструмент отлично функционировал и при использовании старого 200-ватного блока с одной линией 12 В.
  • Чтобы сделать инструмент и его питание от сети более красивым, можно использовать силовой разъем XT60, который можно купить у китайцев за копейки. Таким образом удается сделать провод съемным. Провода, подобранные соответственно разъемам, припаивают.
  • Чтобы запустить работу блока питания без компьютера, следует на землю замкнуть контакт под маркировкой PS-ON. Если говорить проще, то зеленый провод замыкается на черный. Проделать такую манипуляцию можно с помощью обыкновенной скрепки, которая выполняет роль перемычки.
  • Лишние провода при необходимости можно обрезать, хотя это и вовсе не обязательно, особенно если блок питания планируется использовать в дальнейшем.
  • Если же решено резать, то хвостики зеленого и черного проводов нужно скрутить, заизолировать, а потом поместить в корпус блока питания. теперь уже можно проверять работу шуруповерта.

Если следовать инструкции, то сделать такую модернизацию достаточно просто. Как показала практика, удается врезать саморез в доску или брус без снижения мощности инструмента.

В конце стоит упомянуть, что при слабом блоке питания последний уходит в защиту. Если конденсатор установлен, то скорее всего идет защита по напряжению. Такую проблему можно решить с помощью дополнительной нагрузки на линию питания. для этого стоит взять черные и красные провода, к которым подключается дополнительная нагрузка, например, лампочка на 6 Вт (можно две на 3 Вт). Она будет светить и нагружать линию. В итоге шуруповерт продолжит нормально работать.
