Схема Подключения Счетчика В Квартире

Это облегчает контроль за целостностью пломб и снятие показаний. А потому пренебрегать этим правилом не стоит.


Также делятся они на однотарифные и двухтарифные.

Если же необходимо контролировать достаточно мощные потребители трехфазной электросети, и их токи превышают номинальные значение электросчетчика, значит необходимо устанавливать дополнительные трансформаторы тока. Замена в межэтажном щите С этажного щита электроэнергия распределяется по рядом расположенным потребителям.
Сборка однофазного щита учета в домашних условиях.

Инструкции Схема подключения однофазного электросчетчика Представленная здесь схема подключенья счетчика электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного механического он типа, вне схемы от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т. Электросчётчик в квартирном щитке Знать, как правильно подключить электросчетчик, следует ещё и по той причине, что иногда приходится производить его монтаж собственными силами при переносе на новое место, например, или замене распределительного шкафа.


Отличие заключается только в том, что нет надобности в ответвлении магистральных проводов, поскольку в гараж заводятся уже готовые отдельные провода питания.

Зеленый провод для входа фазы В. Вообще, расцветка фазного провода может быть любой, кроме синего и желто-зеленого.

К верхнему левому контакту подключается фазная жила, а к правому — нулевая. Причины обновления Необходимость понимания того, как подключить однофазный счетчик электроэнергии, чаще всего возникает по следующим техническим или организационным причинам: Во-первых, это непредвиденная поломка старого прибора учёта или выход из строя одного из его элементов крепления, например; Далее, определяемое по паспорту истечение последнего срока поверки счетного механизма согласно действующим нормативам, подобная замена необходима по прошествии периода, составляющего шестнадцать лет ; В последнем случае не рекомендуется дожидаться штрафных мер со стороны энергетической компании, которые грозят потребителю не только фактом отключения прибора учёта от питающей линии.


Это что касается подключения проводов к однофазному счетчику.

подключение автоматов

Подготовка к монтажу

Первая из этих моделей очень надежна и, кроме того, отличается долговечностью и низкой стоимостью. Однотарифный прибор учета не имеет функции переключения по времени, а потому стоимость электроэнергии не меняется круглосуточно. Во втором случае необходимо применение гофрированной пластиковой или металлической брони.

Выбор счётчика При выборе этих приборов следует исходить из общепринятых критериев оценки, согласно которым однофазные счётчики подразделяются на устройства индукционного и электронного типа. При этом питание на электросчетчик подается от трансформаторов, которые установлены на вводных силовых шинах.

Устанавливается прибор вместе с остальным оборудованием. Синий провод соответствует нулевому проводнику, он подключается на вход.


Теперь, в случае возникновения аварийной ситуации и срабатывания вводного автомата, разорвется и нулевой провод, на котором, в некоторых случаях, может быть опасный потенциал и это не единственное преимущество данной схемы подключения.


Типовая схема ввода однофазного электропитания на объект. Перемычка с третьего контакта прибора учета электроэнергии подключается к нулевой шине, с которой и соединяются все нулевые провода, идущие от квартиры или помещения.

Подключение трехфазного счетчика аналогично однофазному, разница заключается лишь в количестве подключаемых фаз.

При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице пломбируется весь бокс , в отдельном боксе рядом. Ввод нуля к квартире от сети.
как подключить счетчик электроэнергии

Как установить однофазный электросчетчик

Поэтому крепление таких аппаратов пломбировалось инспекторами Энергонадзора.


Нулевой провод от вводного автомата идет либо напрямую на второй контакт электросчетчика, либо на него же, но через устройство защитного отключения УЗО. Вариант установки счётчика зависит от нескольких технических моментов. Перед подключением ведь все равно придется снять защитную крышку контактов, а именно на внутренней ее стороне и показано расположение подключаемых проводов.

Как подключить счетчик электроэнергии в частном доме на улице Правила установки электросчетчика в частном доме на улице не отличаются от правил внутридомового монтажа. Перегрев самого оборудования, который в кратчайшие сроки выведет его из строя.

Подключение счетчика в подъезде Для начала нужно сделать ответвления от питающей линии. В этом случае вы сможете сэкономить на электроэнергии. Многотарифные электросчетчики Потребление электроэнергии неравномерное в разное время суток.

По современным требованиям щиток с электросчетчиком должен быть установлен снаружи дачи или коттеджа. Они более надежны, компактны, а результат измерений выводится на дисплей. За счет этого изготовитель гарантирует, что провода будут подсоединены правильно. Поэтому крепление таких аппаратов пломбировалось инспекторами Энергонадзора.

Схемы подключения приборов учета электроэнергии


Если считать эти клеммы слева направо, то первая клемма — это приходящая фаза, вторая клемма — выходящая фаза. Римскими цифрами указан квартал, а арабскими, на обратной стороне — год даты госповерки. Им разрешается только включать автоматы защиты в распределительном отделении, если они сработают от перегрузки или короткого замыкания. Чаще всего он устанавливается в коридоре или у входной двери.

Как самостоятельно сделать проводку в доме читайте тут. При помощи специального механизма на обратной стороне, его можно зафиксировать на верхней рейке внутри бокса. После этого подаётся напряжение, включается электрическая нагрузка в виде бытовых потребителей и визуально определяется работа счётчика. На следующем рисунке изображена схема подключения электросчетчика. Тем более что электросчетчика и автоматов силового шкафа это правило касается в первую очередь.

В квартирах монтаж электросчетчиков производится на лестничной площадке. Если эти приборы размещены в приватизированной квартире, в гараже, в бытовом помещении или в пределах границы коттеджного или дачного участка, то их установку, обслуживание и замену осуществляет владелец собственности.

Монтаж щитка ввода СИП и счетчика своими руками

Универсальная схема подключения проводов к однофазному электросчетчику

Делается это для удобства обслуживания и снятия показаний, а также и для электробезопасности. Понятно, что принципиально схема подключения электросчетчика в квартире для обоих напряжений одинаков, различаются лишь детали исполнения.

Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

Выводы и полезное видео по теме Комплектование щитка счетчиком, автоматами, розеткой и шинами: Сборка квартирного щита своими руками: Самостоятельно заменить или установить однофазный электросчетчик достаточно просто.

Какие дополнительные функции еще стоит использовать. По типу механизма можно выделить такие: электронные, гибридные, механические. По закону необходимо, чтобы электрические счетчики, которыми ведется учет потребления энергии в частных домах, были установлены вне жилого помещения. Самым простым вариантом является однофазное подключение, которое производится при помощи шести проводов.

В индукционных электросчетчиках находятся три алюминиевых диска на одной оси, а в электронных — общая плата. В современных счетчиках клемма содержит 2 винта, которые следует затягивать.

Если автоматы или УЗО между счетчиком и потребителями отсутствуют, то в случае короткого замыкания или значительной перегрузки произойдет поломка прибора учета. Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов. С выхода последнего идет уже кабель ВВГнг на счетчик. Схема подключения с УЗО Замена электросчетчика в квартире Из этого рисунка следует, что подключение однофазного прибора учёта осуществляется в следующем порядке: Сначала на счётчик однофазный точнее на его первую и третью входные клеммы по проводам с вводного автомата подводятся фаза и ноль, соответственно; Затем к его выходным клеммам вторая и четвёртая подсоединяются провода, идущие на сборку автоматов или к УЗО если оно предусмотрено схемой.

Устройство и принцип действия электросчетчика

Очищенные концы вставляют в зажимы и закручивают их при помощи отвертки, причем нужно качественно протянуть оба винта. Что нужно для монтажа счетчика в распределительном щите: Приготовить необходимые инструменты: кусачки, плоскогубцы, клещи для снятия изоляции, отвертки, изоленту и прочее.

Защита электросети квартиры осуществляется автоматом защиты на данной схеме — одной группа, один автомат квартиры. Поэтому крепление таких аппаратов пломбировалось инспекторами Энергонадзора. Перегрев самого оборудования, который в кратчайшие сроки выведет его из строя. У них есть большой недостаток — они просто обманываются.
Самостоятельная сборка распределительного щита.

монтажа и схема подсоединение однофазного прибора

Начиная монтаж электропроводки в жилом доме или в квартире, необходимо понимать, что в любом случае не обойтись без установки прибора учета потребляемой энергии, то есть электросчетчика. Ведь схема учета электроэнергии подразумевает наличие этого устройства. По сути, он является «сердцем» всего энергообеспечения помещения. И многим кажется, что подобная работа под силу только лишь профессиональному электромонтеру. Данной статьей попробуем развеять этот миф и разобраться, насколько сложно в подключении подобное устройство.

Имеет смысл раскрыть небольшой секрет. Не все знают, что по закону разрешается установка и замена электросчетчика самим жильцом. Затем вы обращаетесь в организацию, обслуживающую электросети, и показываете правильность включения для проверки работоспособности счетчика, а также его опломбировки. При этом будут сэкономлены средства, которые пришлось бы заплатить за работу электромонтера по установке прибора учета электроэнергии. Но как правильно произвести подключение однофазного счетчика электроэнергии, необходимо разобраться пошагово. Ведь от этого зависит работа всей сети помещения или квартиры.

Итак, что же потребуется для подключения электросчетчика, каким образом производится подобное подключение и насколько сложным будет монтаж счетчика электроэнергии своими руками — будем разбираться.

Образец правильного монтажа силового шкафа со счётчиком Образец правильного монтажа силового шкафа со счётчиком

Виды счетчиков

Перед тем, как подключить однофазный счетчик, следует выбрать подходящий прибора учета электроэнергии. Это же касается и трехфазного электросчетчика. В квартирах используется именно однофазный счетчик электроэнергии, который работает с напряжением в 220 вольт. Если посмотреть на контактные клеммы подобных устройств, то можно увидеть, что схема включения однофазного счетчика их содержит 4 — это вход и выход фазного провода, и вход-выход нулевого.

В трехфазном счетчике подобных выводов 8 — 3 пары на «фазу» и  пара для нулевого. Дело в том, что трехфазные счетчики используются для напряжения в 380 вольт и подключаются при условии необходимости питания станков и тому подобного оборудования. Иногда (намного реже), для подключения мощных электроплит. Двухфазной системы подключения не существует.

Каждый из подобных видов приборов учета также может подразделяться на однотарифный и двухтарифный, у которых разнится лишь схема самого счетчика, но не порядок включения. Дело в том, что согласно действующему законодательству стоимость электроэнергии, затраченной в промежуток времени с 23 часов до 8 часов утра, значительно ниже «дневной» цены, а потому для тех, кто основной объем электричества тратит ночью, двух тарифный счетчик станет отличным решением в экономии на коммунальных услугах. Однотарифный прибор учета не имеет функции переключения по времени, а потому стоимость электроэнергии не меняется круглосуточно.

Двухтарифный счётчик «Меркурий 200» Двухтарифный счётчик «Меркурий 200»

Схема подключения однофазного счетчика ничем не отличается у однотарифного и двухтарифного приборов, как и схема подключения с тремя фазами, монтируются они совершенно одинаково.

Также данные приборы могут быть электронные и аналоговые.

Подготовка к монтажу

Перед тем, как выполнить подключение счетчика, если конечно электропроводка помещения монтируется с «нуля», необходимо в удобном для обслуживания месте, желательно рядом с силовым вводом, установить вводной шкаф или бокс, в котором и будут закреплены защитные автоматы и однофазный электросчетчик. Они могут быть как металлическими, так и пластиковыми. Важно знать, что по правилам электрические боксы крепятся не ниже 0,8, и не выше 1,7 метров от пола. Делается это для удобства обслуживания и снятия показаний, а также и для электробезопасности.

Внутри подобных шкафов, которые производятся в наше время, уже оборудованы дин-рейки, обеспечивающие крепеж включаемых в схему устройств и зануляющие шины, а потому современный монтаж значительно упрощен.

На дин-рейку устанавливается вводной автомат, обычно наиболее мощный, чем распределительные, которые будут отключать ту или иную линию питания квартиры, в зависимости от необходимости, а также непосредственно сам электросчетчик.

Главное правило при монтаже подобных силовых щитов — сначала производятся все подключения от квартиры или помещения, и только в последнюю очередь подается нагрузка.

Из инструмента, чтобы подключить счетчик электроэнергии, потребуется перфоратор и крепежная арматура для бокса, плоскогубцы, плоская и крестовая отвертки, нож для зачистки изоляции.

Монтаж

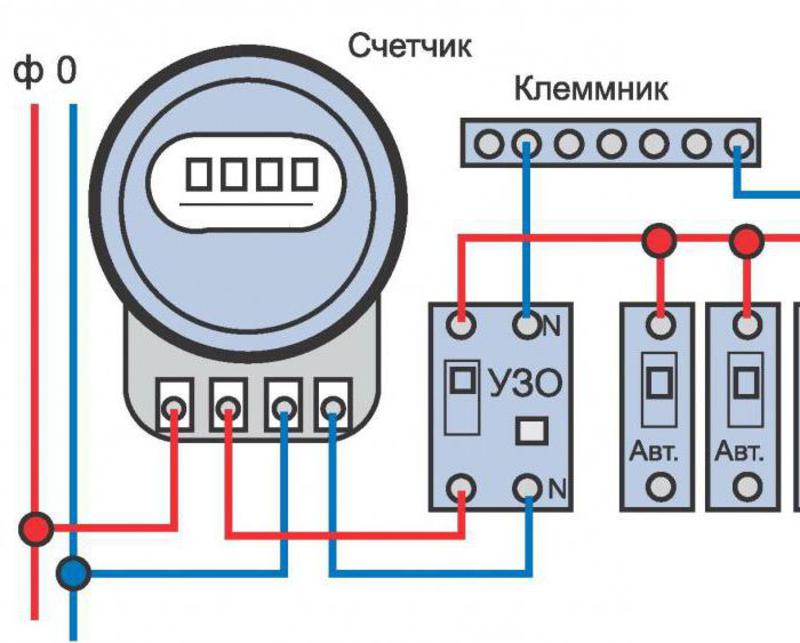

Схема подключения однофазного счётчика Схема подключения однофазного счётчика

Закрепив силовой шкаф на необходимом уровне, в него нужно завести проводку из квартиры или помещения (провода должны заходить сверху). Обычно это делается либо скрытым способом, либо открытым. Во втором случае необходимо применение гофрированной пластиковой или металлической брони.

Распределительные автоматы соединяются между собой сверху небольшими отрезками провода. От вводного автомата (обычно это двухполюсное устройство), один фазный провод подсоединен на 1-й контакт электросчетчика, а вторую клемму перемычка соединяет с распределительным автоматом (как подключить автомат, равно и как подключить счетчик, видно из прилагаемых схем). Учитывая, что все распределительные автоматические выключатели соединены между собой, питание на них будет одинаковым. Снизу к ним присоединяются провода, идущие внутрь квартиры или помещения.

Схема включения однофазного счетчика в частном доме или квартире, не сложна, если, конечно, ее полностью понять.

Нулевой провод от вводного автомата идет либо напрямую на второй контакт электросчетчика, либо на него же, но через устройство защитного отключения (УЗО). Необходимо помнить, что если при подключении УЗО ноль соединен с заземлением, то устройство защитного отключения будет «выбивать», и нормально оно работать не будет.

Перемычка с третьего контакта прибора учета электроэнергии подключается к нулевой шине, с которой и соединяются все нулевые провода, идущие от квартиры или помещения.

Вот, собственно, и все подключение прибора учета электроэнергии в общих чертах. После этого остается лишь подать фазу на вводной автомат. Вообще, подключение электросчетчика, схема которого известна, особого труда не составит.

СВ подобной работе есть небольшой нюанс — провода от вводного автомата до счетчика однофазного или трехфазного и от прибора учета до распределительных автоматических выключателей должны иметь большее сечение, чем идущие из квартиры или помещения, и не меньшее, чем приходящий силовой кабель.

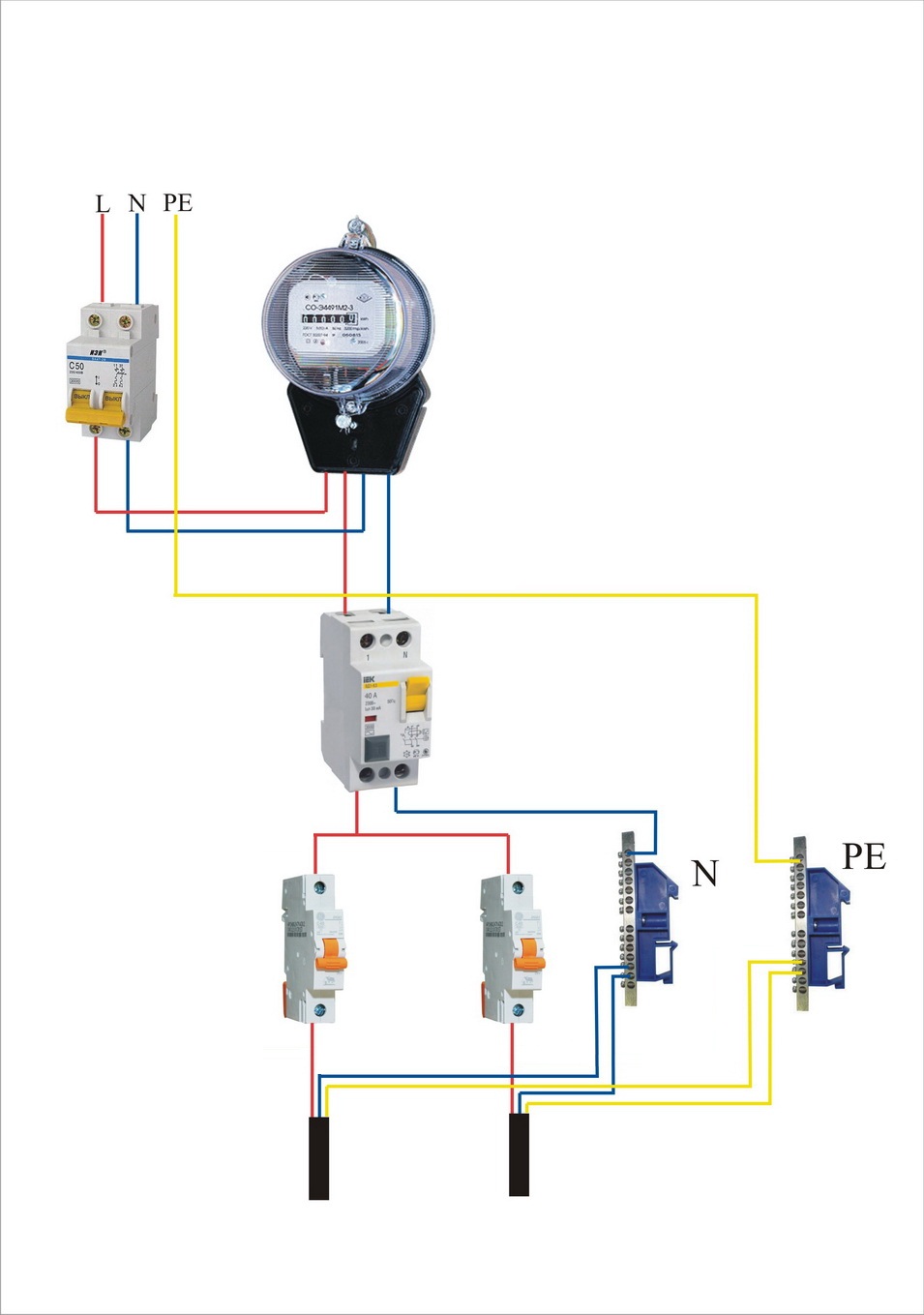

Полная схема монтажа однофазного прибора с автоматами Полная схема монтажа однофазного прибора с автоматами

Особенности некоторых моделей электросчетчиков

Согласно вышеизложенной информации, контактные клеммы, обеспечивающие подключение однофазного электросчетчика, расположены следующим образом:

  1. ввод фазного провода;
  2. отходящий фазный провод;
  3. ввод нулевого провода;
  4. отходящий нулевой провод.

Но для некоторых устройств схема подключения электросчетчика немного другая. В них «фазная» пара расположена на двух вторых контактах, а «нулевая» на первых (это касается, в основном, приборов старого образца). Узнать схему подключения того или иного электросчетчика достаточно просто. Перед подключением ведь все равно придется снять защитную крышку контактов, а именно на внутренней ее стороне и показано расположение подключаемых проводов. Электросчетчик, схема подключения которого является обратной, никак отдельно не маркируется, а потому узнать об этом можно только из информации на внутренней стороне крышки контактов. Некоторые могут спросить, а что будет, если я подключу счетчик неправильно?

На современных устройствах имеется светодиод, который, при условии, что подключение однофазного счетчика электроэнергии правильное, без нагрузки будет ровно светиться, а при включении потребителей начнет моргать с определенным интервалом. Если светодиод не горит, это значит, что перепутаны местами пары фазы и нуля. Если же он светится, но при нагрузке не моргает — это говорит об обратном подключении фазной или нулевой пары, то есть о подключении входа на выход. В любом случае неправильное подключение электрического счетчика недопустимо. Последствия неправильного подключения 1 провода к счетчику может привести и к полному его выходу из строя по причине короткого замыкания. А что будет, если оно произойдет, объяснять, наверное, не нужно.

Об удобстве монтажа и обслуживания

Для упрощения монтажа и последующего обслуживания электрического бокса в целом и прибора учета в частности следует использовать проводку с разными цветами. Необходимо помнить, что при однотонной расцветке жил общепринятым считается: нулевой провод синего цвета и фазный — коричневого. При двухцветных — красно-белый — фаза, а сине-белый — ноль. Желто-зеленый провод всегда является заземлением. Но это основные цвета. Вообще, расцветка фазного провода может быть любой, кроме синего и желто-зеленого.

Соблюдение цветов жил кабеля необходимо и для обслуживающих компаний. Ведь профессиональный электромонтер при работе также будет обращать на это внимание, и руководствоваться в первую очередь визуально. А потому пренебрегать этим правилом не стоит.

Подключение трехфазного счетчика

Схема монтажа трёхфазного счётчика с автоматами Схема монтажа трёхфазного счётчика с автоматами

Поняв подключение однофазного счетчика, можно переходить к трехфазному. Несмотря на то, что контактных клемм в них больше в два раза, суть того, как правильно подключить электросчетчик к сети 380 вольт, от этого не меняется. Единственная разница в схеме для подобных приборов учета электроэнергии — это наличие трех пар фазных подключений. Последние же два контакта идут также на вход и выход нулевого провода.

Единственное, что может быть немного сложнее в подключении трехфазных электросчетчиков — это если прибор учета является устройством вторичного включения. При этом питание на электросчетчик подается от трансформаторов, которые установлены на вводных силовых шинах. В остальном же монтаж подобных приборов учета не отличается от подключения устройства прямого включения, которые в настоящее время наиболее распространены.

Важно, чтобы при производстве электромонтажа разводки электрического шкафа или бокса всегда была возможность отключения вводного напряжения, так как независимо от номинала, будет это 220 вольт или 380, оно опасно для жизни, а потому любая работа в этом направлении должна производиться при отключенном питании.

Протяжка контактов

Наверняка, если человек производил монтаж электропроводки в квартире самостоятельно, он уже знает, что контакты соединений должны быть достаточно плотными для предотвращения нагрева и выхода из строя проводов. Но напомнить об этом не помешает. Тем более что электросчетчика и автоматов силового шкафа это правило касается в первую очередь.

Контактные клеммы прибора учета электроэнергии имеют по два крепежных винта. Сначала провод фиксируется в гнезде верхним винтом, после протягивается нижний. Важно запомнить, что после того, как силовой шкаф отработает под нагрузкой одну–две недели, необходимо повторно проверить затяжку фиксирующих винтов электросчетчика и автоматов. Особенное внимание стоит обратить на нулевую шину и ее контакты, так как при недостаточной затяжке «гореть» начинает именно «ноль».

Некоторые советы и меры безопасности

Подводя итог всему изложенному, имеет смысл обобщить основные меры безопасности при монтаже силовых шкафов и подключении электросчетчиков:

  • Все работы производятся при снятом напряжении;
  • Разводку следует начинать от квартиры или помещения, а питающий ввод подключать в последнюю очередь;
Схема монтажа автоматики силового щита Схема монтажа автоматики силового щита
  • Соблюдать расцветку кабелей при монтаже;
  • Производить подключение только одножильными проводами;
  • Соблюдать схему подключения прибора учета электроэнергии, которая имеется на внутренней стороне защитной крышки;
  • Проверять и контролировать плотность затяжки контактных винтов;
  • Производить работы только проверенным и специальным инструментом;
  • Сечение провода в промежутке от вводного автомата до распределительных должно быть большим, нежели диаметр проводки на квартиру и внутри нее.
  • Точно и аккуратно соблюдать все правила монтажа и электробезопасности.

Если четко усвоить, как подключить однофазный или трехфазный электросчетчик, никаких особых трудностей при его монтаже не возникнет, а потому вполне возможно выполнить подключение электросчетчика своими руками. А при соблюдении всех перечисленных мер, электропроводка еще долгое время будет нести свет в квартиру, а ее обслуживание не доставит каких либо проблем.

Похожие статьи:

Схема подключения однофазного счетчика электроэнергии и варианты установки

Для учета расхода электрической энергии существуют специальные приборы, которые хорошо знакомы нам как электросчетчики. Эти приборы были изобретены еще в XIX веке и с тех пор неотступно сопровождают человечество.

Совершенно очевидно, что производство электроэнергии – это процесс сопровождается немалыми расходами, которые должны быть возмещены теми, кто эту энергию потребляет. Несанкционированный отбор электрической энергии жестко пресекается контролирующими органами, и все нарушители наказываются значительными штрафами. Именно поэтому установка счетчиков, их поверка и контроль производятся только энергоснабжающими организациями.

Типы и виды электрических счётчиков


Электросчетчики принято классифицировать по типу подключения, типу измеряемых ими величин, а также по типу конструкции. По типу подключения электрические счетчики бывают:

    • Прямого включения в силовую цепь, в которой счетчик включается непосредственно к питающей сети.
    • Трансформаторного включения через специальные измерительные трансформаторы.

Большинство электросчетчиков, хорошо известных нам являются приборами прямого включения.

По типу измеряемых величин счетчики разделяются на:

    • Однофазные электросчетчики, которые учитывают потребление энергии в однофазных сетях напряжением 220 В и частотой 50 Гц.
    • Трехфазные электросчетчики учитывают потребленную энергию в сетях 380 В, частотой 50 Гц. Причем все современные трехфазные счетчики способны учитывать электроэнергию и по одной, отдельно взятой фазе.

По типу конструкции счетчики подразделяются на:

    • Электромеханические или индукционные счетчики, в которых подсчет ведется за счет вращения алюминиевого диска в магнитном поле. Скорость вращения диска пропорциональна потребляемой мощности, а учет количества происходит подсчетом количества оборотов диска при помощи специального механизма. Например, в распространенном однофазном счетчике СО-И446 — 1 киловатт-час потребленной энергии соответствует 1200 оборотов диска.
    • Электронные счетчики – представляют собой устройства, которые аналоговый электрический сигнал, снятый с измерительного трансформатора тока, преобразуют в электронные импульсы, частота следования которых пропорциональна потребляемой в данный момент мощности. Подсчет количества импульсов позволяет судить о количестве потребленной электрической энергии. Электронные счетчики постепенно вытесняют индукционные в силу своих преимуществ.

Какие есть преимущества у электронных устройств перед индукционными?

Электронные счетчики электроэнергииНезависимо от того, что электронные счетчики дороже индукционных, они все равно имеют массу преимуществ, которые делают их широкое использование обоснованным.

    • Электронные счетчики имеют высокий класс точности, обычно от 0,5 до 2,0, причем он сохраняется в сложных условиях или низких, или быстропеременных нагрузок.
    • Электронные счетчики способны на многотарифный учет электрической энергии, что позволяет потребителям экономить немалые средства.
    • Кроме количества потребленной энергии электронные счетчики могут контролировать и ее качество, что позволяет иметь контроль над выполнением договорных обязательств со стороны энергоснабжающей компании.
    • Кроме активной потребляемой мощности электронные счетчики могут измерять и реактивную мощность, а также могут вести учет расхода электроэнергии в двух направлениях.
    • Собранные электронным счетчиком данные сохраняются во внутренней энергонезависимой памяти прибора. К этим данным есть доступ через удобный цифровой интерфейс.
    • Использование электронных счетчиков позволяет намного эффективнее бороться со случаями хищения электроэнергии. Любая попытка несанкционированного доступа таким счетчиком фиксируется.
    • Электронные счетчики имеют цифровой интерфейс, который позволяет дистанционно считывать с них различные данные, а также программировать их на многотарифный учет по двум и более тарифам, которые распространяются на определенные временные промежутки.
    • Электронные счетчики обычно имеют меньшие габариты, чем индукционные, что позволяет их монтировать в стандартных электрощитах наряду с другим модульным электрооборудованием.
    • Срок службы электронных счетчиков производители декларируют в течение не менее 30 лет, а интервалы времени между их поверками составляют от 10 до 16 лет.

Одним из главных недостатков электронных счетчиков является их низкая устойчивость к грозовым импульсным разрядам, от которых они часто выходят из строя. Доля индукционных счетчиков еще достаточно высока и они не собираются сдавать свои позиции, так как их надежность проверена более чем столетним опытом их эксплуатации. Правда

Зачем нужен многотарифный счётчик и соответствующая система учета электроэнергии?

Многотарифный счетчикИзвестно, что пик электрических нагрузок приходится на утренние и вечерние часы. Именно в это время идет повышенная нагрузка на все распределительное электрооборудование, что сказывается на высокой вероятности отказов его именно в эти часы. Электростанции вынуждены сжигать гораздо больше топлива, а это сказывается на увеличении количества выбросов парниковых газов в атмосферу.

Для того, чтобы стимулировать включение мощных потребителей энергии в ночные часы, когда нагрузка наиболее низкая, была разработана многотарифная политика.

В России наиболее применима двухтарифная политика, когда тариф за оплату электроэнергии в ночные часы (с 23.00 до 7.00) существенно ниже, бывает даже ниже в 2 раза. В некоторых регионах и других промышленно развитых странах бывает, что используется до 12 различных тарифов. Для того чтобы учитывать потребление энергии при такой системе расчётов были разработаны однофазные двухтарифные счётчики.

Производители бытовой техники специально разрабатывают и выпускают такие мощные потребители электрической энергии как стиральные и посудомоечные машины, электрические бойлеры с функцией запуска по таймеру или с отложенным стартом именно для того, чтобы их работа была запланирована на ночные часы, когда тариф минимален.

Очевидно, что многотарифный учет может вести только электронный счетчик, поэтому всем желающим переходить на многотарифную систему придется приобретать именно такой прибор.

При невозможности воспользоваться многотарифным учетом, вполне можно обойтись и обычным индукционным счетчиком, классом точностине менее 2,0. Такой прибор будет оправдан экономически из-за его меньшей цены и более низкой чувствительности, которая не позволяет регистрировать расход электроэнергии приборами, находящимся в дежурном режиме (телевизор, музыкальный центр, компьютер и т.п.).

Основные характеристики, на которые нужно обратить внимание перед выбором оборудования

Выбор счётчикаПравильный выбор электросчетчика должен начинаться с изучения его характеристик, которые должны соответствовать его условиям эксплуатации.

    • Счетчики бывают одно и трехфазные, а это должно соответствовать типу электроснабжения. Однофазные счетчики не могут учитывать электроэнергию в трехфазных сетях, а трехфазные могут в однофазных, но их применение в таких сетях экономически невыгодно.
    • Номинальное электрическое напряжение и частота. Обычно это для однофазных сетей 220 В, а для трехфазных 380 В. Частота переменного тока в наших электрических сетях принята 50 Гц. Бывают счетчики, предназначенные для учета электроэнергии с другими параметрами, но они имеют специальное назначение.
    • Номинальный и максимальный ток нагрузки, при котором может функционировать электросчетчик. Ранее было нормально, что электросчетчик мог быть рассчитан на номинальный ток в 5 Ампер, но с широким распространением мощных бытовых приборов этого явно недостаточно, поэтому широкое применение нашли счетчики с более высоким номинальным током нагрузки. Кроме этого счетчики могут длительное время работать и с токами, которые превышают на 200% номинальный ток.
    • Класс точности характеризует наибольшую его допустимую погрешность, выраженную в процентах. Для бытовых счетчиков вполне допустимо иметь класс точности равный 2,0.
    • Количество тарифов указывает на то, по скольким тарифам может работать счетчик.
    • Возможность счетчика работать в автоматизированной системе коммерческого учета электроэнергии (АСКУЭ) позволяет снимать показания удаленно, а также правильно тарифицировать потребленную энергию. Все современные многоквартирные дома оснащаются такими системами. В случае, если АСКУЭ в доме нет, то есть счетчики с автоматическим внутренним тарификатором.
    • Диапазон рабочих температур. Сейчас принято в частных домовладениях устанавливать счетчики на улице, для предотвращения хищения электрической энергии. Поэтому чем шире температурный диапазон, тем лучше.
    • Габаритные размеры могут иметь значение, когда счетчик будет устанавливаться в специальный бокс.
    • Межповерочный интервал и срок службы. Для однофазных электронных счетчиков достаточно поверки 1 раз в 16 лет, а срок службы их не менее 30 лет.

Рассмотрим непосредственно схему подключения

Схема подключения однофазного счетчикаЛюбой однофазный электрический счетчик подключается к сети не менее, чем 4 проводами. Из них два провода – это вход и выход фазы, а другие два вход и выход рабочего нулевого проводника. Подключение производится при помощи специальных винтовых клемм, расположенных на клеммной колодке, закрытой крышкой, которая пломбируется службами Энергонадзора.

Клеммы имеют нумерацию от 1 до 4.

    1. Клемма №1 предназначена для подключения фазного проводника сети.
    2. Клемма№2 предназначена для подключения фазного проводника, ведущего к потребителям электроэнергии, то есть в квартиру или дом.
    3. Клемма №3 предназначена для подключения нулевого провода сети.
    4. Клемма №4 предназначена для нулевого провода, ведущего к потребителям энергии.

Фазные проводники принято обозначать буквой L и цветами красным или коричневым, а нулевой рабочий обозначают буквой N и синим цветом. Помимо них в современных электропроводках еще есть проводник, обозначаемый PE и желто зеленым цветом. Это защитный нулевой провод, который не подключается ни к счетчику, ни к какому либо другому прибору. Он должен неразрывно доходить до каждой розетки к ее заземляющему контакту.

Разберёмся в тонкостях установки

Все работы по установке счетчиков должны вестись, во-первых, теми организациями, которые имеют на это полномочия, а во-вторых, квалифицированным персоналом, имеющим нужный допуск.

Подготовительные работы перед установкой

Вначале определяется место, где будет монтироваться электросчетчик. В многоквартирных домах в подъездах есть специальные силовые шкафы, где есть для счетчиков штатные места, а владельцам загородных домов или дачных участков следует позаботиться о приобретении специального бокса, специально предназначенного для установки электросчетчиков. Такие боксы имеют прозрачные дверцы или окошки, позволяющие без труда снимать показания, а также места для установки модульного электрооборудования.

Модульное электрооборудование – это широкий класс устройств, выполняющих защитную функцию, функцию коммутации, распределения электрической энергии, а также устройства контроля и учета. Модульные приборы устанавливают на специальную стандартную DIN-рейку шириной в 35 мм. Шириной одного модуля принята величина в 17,5 мм, расстояние между рейками по вертикали – не менее 125 мм. Производители современных электрощитов указывают их емкость именно в количестве модулей.

Современные однофазные электросчетчики также являются модульным оборудованием, имеющим ширину от 4 и выше стандартных DIN-модулей. Если в выбранном электрощите нет DIN-рейки, то ее можно смонтировать или закрепить счетчик за другие монтажные отверстия. В боксах, имеющих прозрачные окошки, счетчик монтируется так, чтобы можно было удобно считывать с него показания.

Монтаж модульного оборудования

Установка счётчика в щиткеПеред электросчетчиком обычно ставится вводной автомат, который, во-первых, позволяет производить любые работы со счетчиком при отключенной энергии, а во-вторых, защищает от токов короткого замыкания и длительных перегрузок. Номинал автомата выбирается в соответствии с планируемой нагрузкой. В однофазных сетях применяются двухполюсные автоматы, размыкающие и фазный, и нулевой проводник.

Кроме вводного автомата монтируют и другие устройства для распределения электроэнергии, защиты людей и оборудования. Это устройства защитного отключения, автоматические выключатели и при необходимости — клеммники, которые будут распределять фазу, ноль и защитный ноль по группам потребителей.

После монтажа на DIN-рейку производится коммутация всего оборудования при помощи провода соответствующего нагрузке диаметра. Лучше всего это делать специальным медным одножильным проводом марки ПВ-1.

При затяжке клемм электросчетчика и другого оборудования следует обеспечить нормальный контакт. Это достигается применением одножильного монтажного провода, а в случае с многожильным, его концы либо залуживаются, либо на них одевается, а затем обжимается специальный наконечник.

Алюминиевые провода имеют свойство «плыть» в контактах клемм, поэтому после установки счетчика ориентировочно через полгода следует произвести подтяжку клеммных винтов. Усилие затяжки должно быть не таким сильным, чтобы сорвать резьбу, но и достаточно плотным.

Подключение питающей сети

После коммутации всех соединений в электрощитке, еще раз проверяется правильность монтажа и затяжка винтов клемм. Далее, при выключенном вводном автомате, всех автоматов защиты и УЗО производится подключение к питающей сети. Для этого цельными кусками провода соответствующего нагрузке диаметра со специальных клеммников, которые есть в подъездных щитах, делается подключение вводного автомата к питающей сети. Фаза должна подаваться на клемму №1 электросчетчика, а ноль на клемму №3.

При подключении от воздушной линии используется специальный самонесущий провод СИП, у которого по центральной алюминиевой жиле передается фаза, о ноль передается по стальной оплетке в виде экрана. Подключение делается только цельными отрезками проводов без всяких соединений.

После проверки всех соединений можно подавать электроэнергию потребителям и проверить правильную работу счетчика.

Заключительный этап работ: опломбировка

Опломбировка после монтажаОпломбировка – это обязательная процедура, которая производится представителем электроснабжающей организации. Только после этого договорные отношения о поставке электроэнергию могут вступить в законную силу.

Если счетчик смонтирован в подъездном щите, то пломбируется только клеммная крышка, а если в специальном боксе на улице, то может пломбироваться и весь бокс. При этом для потребителя есть возможность считывать показания счетчика и через специальную дверцу есть доступ к модульному коммутационному и защитному оборудованию.

Любая попытка несанкционированного доступа к клеммам электросчетчика автоматически считается нарушением и может повлечь за собой немалые штрафы. В современных электронных счетчиках даже есть функция электронной пломбы, когда все случаи вскрытия клеммной крышки регистрируются и заносятся в память устройства.

Итоги

  • Современные электросчетчики – это сложные устройства, установка и обслуживание которых должно вестись только квалифицированными специалистами, имеющими допуск.
  • При возможности многотарифного учета лучше воспользоваться этой услугой, экономящей немалые средства, но тогда придется приобретать счетчики с возможностью такого учета.
  • Несанкционированный доступ к клеммам электросчетчика запрещен, все операции должны производиться только сотрудниками электроснабжающих организаций.

Смотрим видео о монтаже и схеме подключения однофазного счетчика


Подключение электросчетчика своими руками — схемы, видео-инструкция, фото

Прибор, контролирующий потребление электроэнергии, необходим в первую очередь для энергоснабжающей организации, а уже во вторую очередь потребителю. Поэтому перед тем как провести подключение электросчетчика своими руками, необходимо ознакомиться с некоторыми требованиями, предъявляемыми этому процессу.

Итак, начнем с того, что самый простой вариант установки является прямое подключение. Для квартир и частных домов – это оптимальный вариант. Необходимо отметить, что, к примеру, городским квартирам по нормам выделяется 3 кВт потребляемой мощности. Если в квартире установлена электрическая варочная печь, тогда 7 кВт. Это приблизительно чуть больше 13 А. Именно по этой характеристике и необходимо делать выбор электросчетчика. Обычно этот параметр на счетчиках располагается в диапазоне: 5-15 А и 10-40 А. То есть, любой из них может быть смонтирован в квартире без дополнительной установки трансформатора тока.

Установка электросчетчика своими рукамиУстановка электросчетчика своими руками

Внимание! Разнообразие электрических счетчиков учета очень большое, но при этом клеммы подключения на них располагаются в одинаковом порядке, как по месту расположения на панели, так и по порядку подключения. Кстати, схема подключения обычно находится на обратной стороне крышки клеммной разводки. Таким способом производитель обеспечивает гарантированное правильное подсоединение проводов.

Вторая позиция, на которую необходимо обратить внимание, это правила подключения электросчетчика. Как было сказано выше, этот прибор необходим энергоснабжающей организации, поэтому все действия, связанные с его установкой, должны производиться только в присутствии представителей данной организации. Поэтому когда вы своими руками производите монтаж и подключение обязательно вызывайте контролера.

  • Во-первых, подключение и монтаж связаны с определенными нормами и правилами, которые надо будет соблюдать. Требования здесь жесткие.
  • Во-вторых, в конце вам необходимо на руки получить акт приемки электросчетчика, который будет заполнен после опломбирования прибора. Для чего надо устанавливать пломбу? Цель одна – не дать возможности потребителю изменить схему подключения.

Схема подключения

Если все эти действия не были проведены под контролем энергоснабжающей организации, то установленные вами счетчики электроэнергии не будут считаться прибором контроля. То есть, их показания не будут приниматься за отчетные. Такой счетчик будет расцениваться, как обычное электротехническое устройство, к примеру, как автомат или УЗО.

Схема подключения однофазного электрического счетчика

Вот схема данного подключения:

Схема подключения однофазного электросчетчикаСхема подключения однофазного электросчетчика

На ней все прекрасно видно, куда и к какой клемме должны подсоединяться вводные провода и контуры нагрузки. Самое важное, необходимо понять, что фазный контур, по которому в квартиру и движется ток, должен обязательно проходить через катушку. Именно здесь будет производиться учет потребленной электроэнергии.

Если вы смотрите на лицевую панель счетчика электроэнергии, то первая клемма расположена с левого края. В некоторых видах этих приборов клеммы расположены снизу. И здесь также первая клемма – это левая крайняя. Все остальные идут вправо по очередности. На схеме отчетливо видно, что ко второй клемме подсоединяется фазный провод нагрузки, который через автоматы будет протянут внутрь квартиры. С нулем точно также, только вводной провод необходимо будет подключить к третьей клемме, а нагрузочный к четвертой.

Внимание! В схеме подключения однофазного счетчика контроля электрического тока необходимо установить один общий автомат, с помощью которого можно будет отключить цепь для проведения ремонтных работ, связанных с некорректной работой электросчетчика или его полной заменой.

Как подключить трехфазный счетчик

Эта схема немного сложнее, но и с ней можно справиться, если внимательно рассмотреть и разобраться. Вот она:

Схема подключения трехфазного электросчетчикаСхема подключения трехфазного электросчетчика

Начнем с того, что существует несколько схем подключения, все зависит от вида электроустановки.

  1. Прямое подключение.
  2. Через токовый трансформатор.
  3. Через трансформаторы тока и напряжения.

По сути, все эти схемы идентичны, отличаются друг от друга они лишь использованием трансформаторов. Схема подключения квартиры, дома или дачи обычно производится напрямую. Такие приборы обычно ограничены по току и не превышают 100 А. Если появляется необходимость повысить данный показатель, тогда в схему устанавливается трансформатор.

В клеммной колодке трехфазного счетчика контроля электроэнергии восемь контактов. Они располагаются так же, как и в однофазном, то есть, слева направо. В принципе, все аналогично, только фаз в данном приборе не одна, а три.

Внимание! В схеме подключения трехфазного счетчика необходимо учитывать цветовую маркировку проводов. Это не даст вам запутаться при соединении автоматов с последующим выводом проводов в квартиру или дом.

Поэтому давайте рассмотрим простую прямую схему с автоматами, вот она снизу:

Схема с автоматамиСхема с автоматами
  • На входе установлен четырехполюсной автомат.
  • Сначала монтируется одна фаза, к примеру, желтая (см. схему). От вводного автомата к клемме номер один подводится желтый провод, который и соединяется к ней.
  • К клемме номер два также присоединяется желтый провод, который протягивается к однополюсному автомату. Последний является выключателем группы потребителей, которые будут подключены именно к этой фазе, обозначенной желтым цветом.

Все то же самое производится и с другими фазами: зеленый – вход через контакт три, выход через контакт четыре, красный вход – 5, выход – 6. Нулевой контур от входного автомата подсоединяется к клемме номер семь, а выходит через клемму номер восемь. Обратите внимание, что фазные провода могут по цвету меняться местами, а вот нулевой нет.

Заключение по теме

Сборка электрощита, где производится замена или установка электросчетчика, дело не самое простое. Здесь важно грамотно подойти к подсоединению проводов. Поэтому производители электрических счетчиков контроля на крышке клеммной колодки обязательно указывают схему подключения. Ее надо обязательно изучить и провести соединение именно по ней. Хотя вся информация, выданная нами в этой статье, полностью соответствует требованиям энергоснабжающих организаций, которые предъявляются к подключению электросчетчика своими руками.

Схема подключения электросчетчика в квартире


Как принципиально устанавливается электросчетчик

Электросчетчик устанавливается для всех квартир, для учета электроэнергии ( учета потребления) и является обязательной составляющей квартирной электропроводки.

В ПУЭ  ( п. 7.1.59- 7.1.66) определены два места установки электросчетчика для квартиры:

  1. В квартире, в квартирном щитке или на специальной панели;
  2. Вне квартиры на лестничной клетке в этажном щитке.

Электросчетчик  должен отключаться от питающей линии. Это делается для обеспечения безопасного обслуживания счетчика. То есть до электросчетчика должен быть установлен коммутационный аппарат, будь то автоматический выключатель или пакетный выключатель.

После электросчетчика должны быть установлены аппараты защиты, для защиты всех групп электропроводки квартиры. То есть, после счетчика на каждую группу розеток и группу освещения нужно установить автоматы защиты или дифференциальные автоматы.

Ну вот, в общем, то и все правила по который составляется схема подключения электросчетчика в квартире.

Обобщим. Принципиальная схема подключения электросчетчика выглядит так.

Питание квартиры →Автоматические выключатели→Электросчетчик→Автоматы защиты групп проводки.

Схема понятна и проста в исполнении.

Стоит напомнить, что счетчики бывают однофазные (напряжение питания 220 Вольт) и трехфазные (напряжение питания 380 Вольт). Понятно, что принципиально схема подключения электросчетчика в квартире для обоих напряжений одинаков, различаются лишь детали исполнения.

Однофазная схема подключения электросчетчика

Однофазные электросчетчики устанавливаются в электрических сетях напряжением 220 Вольт,  между распределительной цепью подъезда и групповыми цепями квартиры.

На счетчике, для подключения, под защитным коробом, есть четыре силовые клеммы. Для подключения используются только фазный (L) и нулевой рабочий (N) провода сети. Провод заземления (PE) к электросчетчику не подключается. Защита электросети квартиры осуществляется автоматом защиты ( на данной схеме — одной группа, один автомат) квартиры.

Предлагаю посмотреть визуальную и почти принципиальную схемы подключения однофазного электросчетчика.

Схема подключения электросчетчика

elektrika-svoimi

Трехфазная схема подключения счетчика

Трехфазные счетчики прямого подключении, то есть подключения без трансформаторов, устанавливаются в сетях с максимальным током до 100 Ампер и напряжением питания 380/220 Вольт.

Устанавливаются трехфазные счетчики между распределительной цепью подъезда и  групповыми цепями квартиры. Со стороны питания (генератора) устанавливается прибор отключения, после счетчика, устанавливаются защитные приборы, защищающие. Как электропроводку групповых цепей, так и сам электросчетчик.

Для подключения используются только фазные (L1,L2,L3) провода  и нулевой рабочий (N) провод сети. Провод заземления (PE) к электросчетчику не подключается.

Посмотрите две схемы подключения трехфазного электросчетчика.

Схема подключения электросчетчика

elektrika-svo

©Ehto.ru

Рекомендуемые статьи по теме

Похожие посты:


Поделиться ссылкой:

Как подключить однофазный счётчик электроэнергии

К каждому дому и квартире подведены линии электросети. При подключении объекта заключается договор между жильцами и поставщиком электроэнергии, в котором оговариваются условия оплаты электричества, согласно показаниям счётчика. Поэтому такое устройство должно быть установлено у каждого потребителя.

Однофазные счётчики электроэнергии

В конце 80-х годов XIX столетия Оливер Шелленберг разработал прототип счётчика для переменного тока. Спустя год венгерский инженер Отто Титус Блати по заказу электротехнической производственной фирмы Ganz изобрёл прибор, измеряющий количество электричества в ватт-часах. А уже в начале 90-х годов Людвиг Гутман, усовершенствовав предыдущую модель счётного устройства, явил научно-техническому свету устройство измерения активной энергии переменного тока. Благодаря небольшой себестоимости и высокой надёжности производство этого вида счётчиков продолжается до сегодняшнего дня, несмотря на то, что параллельно набирает обороты выпуск более совершенных электронных приборов.

Все счётчики делятся на три группы, которые различаются:

  • по конструкционным особенностям;
  • способом включения в сеть;
  • по типу измеряемых величин.

Виды счётчиков по типу измеряемых величин

  1. Однофазные. Измерительные устройства такого вида работают в диапазоне 220–230 В при частоте 50 Гц. Подавляющее большинство жителей планеты потребляют именно этот вид электрической энергии.
  2. Трёхфазные. Эти счётчики устанавливаются на промышленных объектах, оборудование которых работает в диапазоне 380–400 В.

В высоковольтных линиях электропередач, напряжение которых составляет от 660 В и выше, также применяются трёхфазные счётчики, но подключаются они вместе со специальными понижающими трансформаторами. Эти приборы измеряют ток с напряжением 100 В.

Разновидности приборов в зависимости от способа включения в электросеть

Различают:

  • прямое, непосредственное подключение;
  • через измерительный трансформатор.

Первый вариант — это подключение непосредственно в электрическую рабочую цепь. Счётчик устанавливается в месте перехода от канала электросети к потребителю. Используется последовательная схема. Второй вариант применяется в ситуациях, когда возможность прямого включения отсутствует или нежелательна. Например, в системе релейной защиты, где измерительный прибор нуждается в защите от очень высоких токов или напряжения. Подключение производится параллельно цепи.

Виды устройств по типу конструкции

Производят счётчики:

  • индукционные;
  • электронные;
  • гибридные.
Индукционные счётчики

Индукционным считается прибор электромеханического действия, в котором неподвижная катушка индуцирует электромагнитное поле, вращающее подвижный диск, изготовленный из алюминия. Посредством шестерёнчатой (червячной) передачи вращение подвижного проводника передаётся на калиброванный счётный механизм. Происходит механический отсчёт количества оборотов диска и так определяется потребление ватт-часов пользователем.

Индукционный счётчикИндукционный счётчик

Диск вращается под действием индукционного магнитного поля, и по числу его оборотов определяется потребление ватт-часов пользователем

Устройство имеет ряд эксплуатационных недостатков:

  • высокая погрешность показаний;
  • невозможность дистанционного снятия данных измерения.

Максимальный срок его службы — 6–8 лет. По истечении этого времени прибор нуждается в поверке, а при необходимости — в калибровке.

Устройство индукционного счётчикаУстройство индукционного счётчика

Принцип действия индукционного счётчика основан на генерации катушкой электромагнитного поля, вращающего подвижный алюминиевый диск

Электронные устройства

Это приборы для измерения потребления электроэнергии, принцип действия которых основан на воздействии переменного тока и напряжения на неподвижный электронный элемент. Он создаёт импульсы, фиксация и подсчёт которых (в прямой пропорции) отражает уровень потребления. В устройство счётного блока входит:

  • электромеханический или электронный измерительный прибор;
  • дисплей;
  • блок памяти.
Электронный электросчётчикЭлектронный электросчётчик

Подсчёт электроэнергии в электронном приборе производится в импульсном режиме

Важными преимуществами этого вида конструкции является возможность снятия показаний дистанционным способом и небольшие размеры. Электронные счётчики, обладающие необходимым объёмом памяти, способны работать в дифференцированном режиме, запоминая количество использованной электроэнергии в различные временные промежутки. Благодаря этой способности возможен многотарифный учёт в жилом и производственном секторе потребления.

В электронном счётчике нет трущихся механических деталей, которые подвержены износу, поэтому срок гарантийной службы у него выше, чем у индукционных электромеханических счётчиков и достигает 15 лет без поверки. Общий срок эксплуатации декларируется производителями до 30 лет.

Несомненно, будущее в сфере измерения потребления электроэнергии принадлежит электронным счётчикам. Индукционные приборы будут постепенно вытеснены и заменены более совершенной аппаратурой.

Самыми редко используемыми в практической деятельности являются гибридные электросчётчики, конструкция которых представляет собой переходную модель, использующую цифровой дисплей и органы управления с элементами индукционного, электромеханического механизма подсчёта.

Как подключить счётчик

  1. Перед началом монтажа внимательно ознакомьтесь с принципиальной схемой подключения, которая является стандартной для всех видов однофазных приборов измерения тока.Схема подключения счётчикаСхема подключения счётчика

    Принципиальная схема подключения электросчётчика стандартна для всех видов однофазных устройств

  2. Определите место расположения счётчика.
  3. Составьте рабочую схему. В отличие от принципиальной, она содержит все детали подключения и разводки силовых линий электропередачи. На ней отобразите охранные элементы, включая устройство защитного отключения (УЗО) и автоматические предохранители. Если в проводке присутствует заземление, учтите выводы жилы «земля» на шину коллектора.
  4. Если вы подключаете устройство в новом доме или квартире, защитите всю коммуникативную часть, спрятав её в металлический или пластиковый короб. Они защищают домочадцев от небезопасных выводов проводки и измерительную аппаратуру от внешних воздействий. Такие боксы продаются в специализированных магазинах, имеют невысокую стоимость, но очень удобны в эксплуатации. Светопрозрачные материалы, из которых сделаны дверцы (или оконца) защитного короба, позволяют легко снимать показания счётчика.
  5. Если производите плановую замену счётчика, модернизируйте содержимое блока безопасности и установите автоматические выключатели вместо устаревших пробок, а также оснастите проводку полезной функцией УЗО.

Видео: подключение счётчика потребления электроэнергии

Правила выбора места расположения устройства

Расположение устройства должно отвечать определённым требованиям безопасности:

  1. Размещайте его на высоте уровня глаз человека — на расстоянии минимум 1,5–1,7 м от пола. Так дети и домашние животные будут защищены от возможной опасности при соприкосновении с оголёнными проводами. В случае заливания водой помещения попадание жидкости будет невозможным, а при пожаре горячие струи дыма будут скапливаться выше установленного прибора.
  2. Не устанавливайте его на высоте выше 2 м: снимать показания будет неудобно, визуальный контакт с экраном прибора станет затруднительным. Оптимальный вариант — 1,8–1,9 м от уровня пола. Вытяните вверх руку: если она свободно достаёт до тумблеров включения предохранительных автоматов или пробок, место выбрано верно.
  3. Устанавливайте бокс с прибором в месте, которое легкодоступно в любой экстренной ситуации, в том числе во время внезапного отключения подачи электроэнергии в ночное время суток. Хороший вариант — рядом с проёмом входной двери.
  4. В многоэтажных домах выносите устройства за пределы квартир в общие коридоры. Это позволяет контролирующим органам осуществлять надзор за потреблением электроэнергии без ведома пользователей. Переносить счётчик внутрь квартиры запрещено, но никто не вправе препятствовать установке собственного автономного энергообеспечения при соблюдении норм подключения.

Пример подключения однофазного счётчика Меркурий

Начинаем монтаж счётчика с установки главного рубильника, который располагается на входе силовых линий в жилое помещение. Его роль исполняет двухполюсный автоматический выключатель соответствующего номинала (не ниже 50 А). От него ток следует через счётчик далее к потребителям энергии. Поэтому он должен выполнять следующие охранные функции:

  • защита от КЗ (короткого замыкания) в проводке и перегрузки напряжения;
  • полное отключение системы энергоснабжения в экстренных ситуациях;
  • обеспечение возможности плановых монтажных работ.

В главный автоматический выключатель должно входить два провода (фаза и ноль) из внешней сети и два выходить, став уже внутренними.

Двухполюсный автоматический выключательДвухполюсный автоматический выключатель

Монтаж счётчика начинают с установки автоматического выключателя

Использовать при монтаже необходимо кабели с буквой «У» на маркировке, то есть установочные. Если система обеспечения электроэнергией использует три проводника, то провод заземления прокладывается параллельно двум основным без разрыва и выводится на общую шину, расположенную внутри бокса.

Счётчик Меркурий в электротехническом боксеСчётчик Меркурий в электротехническом боксе

Провод заземления выводится на общую шину, расположенную внутри бокса

Дальше следует установка и подключение самого счётчика:

  1. К первой клемме, если считать слева, подсоединить входящий фазовый кабель, к третьей клемме — входящий нулевой. Оголённая часть провода должна полностью погружаться в клеммный зажим, а снаружи должна оставаться часть провода, покрытая изоляцией.
  2. Подсоединить провода к клеммам: на вторую монтировать выходящий фазный провод, на третью — нулевой.Схема подключения однофазного электрического счётчикаСхема подключения однофазного электрического счётчика

    При подключении счётчика важно придерживаться рабочей схемы

  3. В зависимости от схемы распределения электрического тока внутри помещения выход фазы может дублироваться несколько раз. При этом нужно использовать перемычки между автоматами. «Ноль» проходит через автомат или выводится на специальную шину, к которой нужно подсоединить все ноли в разводке.
  4. Приборы с повышенным риском КЗ, потребляющие большую мощность, — кухонные устройства, холодильник, стиральную и посудомоечную машины — подключить через УЗО. При коротком замыкании во время эксплуатации одного из агрегатов устройство защитного отключения мгновенно прекратит подачу напряжения и предотвратит перегрев или возгорание.Устройство защитного отключенияУстройство защитного отключения

    Устройство защитного отключения мгновенно прекращает подачу напряжения и предотвращает перегрев приборов при КЗ

Во время замены или монтажа нового счётчика соблюдайте правила техники безопасности. Поражение электрическим током — одно из самых опасных для жизни и здоровья поражений. Все инструменты, которые применяются при установке, должны быть электромонтажным, с исправным диэлектрическим покрытием. Во время работы желательно использовать резиновый коврик под ногами и резиновые перчатки на руках.

Видео: установка однофазного электросчётчика «Меркурий»

При подключении счётчика следует помнить о некоторых важных моментах, с которыми придётся столкнуться во время визита работника «Энергосбыта»:

  • прежде чем опломбировать прибор, он должен проверить сопроводительные документы: в них отражены технические характеристики, время выпуска и штамп ОТК и серийный номер счётчика;
  • положение прибора должно быть строго вертикальным, отклонение в 5о считается максимально допустимым;
  • пломбы должны стоять не только на счётчике, но и на входных автоматах;
  • перед тем как наклеить пломбы, служащий обязан проверить правильность их подключения: не должны выглядывать оголённые провода из-под клемм, чтобы не было возможности подключиться к ним в обход счётчика.

Видео: подключение однофазного счётчика

В квартирах и частных домах для контроля потребления электроэнергии устанавливают однофазные счётчики. Для их монтажа необязательно вызывать специалистов. Всё можно выполнить самостоятельно, если в точности следовать описанной инструкции и, конечно, соблюдать правила техники безопасности.

Оцените статью: Поделитесь с друзьями!

как подключить однофазный прибор учета электроэнергии

Установка электросчетчика является ответственным процессом, требующим соответствующих навыков. При монтаже и подключении прибора нужно учитывать все имеющиеся нюансы и правила. Это позволит осуществить работы без ошибок и избежать серьезных проблем в дальнейшем.

Виды электросчетчиков

Законодательство предусматривает оснащение счетчиками электроэнергии всех жилых и нежилых объектов, ответственность за это лежит на собственнике помещения.

Для удобства населению предлагаются различные варианты устройств:

  1. Механические или индукционные. Довольно широко распространены, поскольку устанавливались повсеместно на протяжении длительного периода времени. Отличаются надежностью и долговечностью, но на данный момент такие ИПУ постепенно теряют популярность из-за низкого класса точности. Принцип работы заключается в образовании магнитного поля между двумя катушками, которое заставляет крутиться счетный механизм.
  2. Электронные. Современные устройства, гарантируют предельную точность, поскольку измерение силы тока и напряжения не требует наличия магнитного поля, что избавляет от потерь. Такой электросчетчик имеет много преимуществ, но при сбоях и перепадах может выйти из строя.

Выделяют виды ИПУ в зависимости от типа питания:

  • Однофазные. Самый распространенный вариант, подходят для жилых и небольших бытовых помещений. Монтируются на двухпроводных сетях со стандартным напряжением 220 вольт.
  • Трехфазные. Используются для технических и промышленных объектов, а также частных домов и квартир, оборудованных мощными электрическими приборами. Подходят для трех- и четырехпроводных сетей с напряжением 380V.

В подавляющем большинстве случаев частные дома и городские квартиры оборудуются однофазными электросчетчиками, использование трехфазных приборов учета допускается при большой потенциальной нагрузке и площади жилья от 100 м²

Для экономии разработаны следующие разновидности счетчиков электроэнергии:

  1. Однотарифные. Стандартный вариант, который учитывает расход в круглосуточном режиме по единой цене.
  2. Многотарифные. Разделяются на зоны по времени суток: двухтарифные и трехтарифные. При использовании электричества в ночной период достигается существенная экономия, но в часы пик тариф максимальный.

Подробнее о том, какой счетчик электроэнергии лучше поставить в квартире.

Следует знать! Обслуживающие организации не могут заставить собственника помещения установить ИПУ, но в этом случае расчет платежа осуществляется по нормативу с повышающим коэффициентом, что приводит к начислению значительных сумм.

Правила установки

Монтаж и подключение прибора учета электроэнергии осуществляется согласно рекомендациям, прописанным в ПУЭ:

  • Помещение должно быть сухим. Если планируется расположение на столбе или фасаде здания, то устройство должно иметь пометку, что подходит для уличной установки при температуре до –40 градусов.
  • Высота от пола – от 80 до 170 см. Допускается размещение ниже 0,8 м, но при условии отступа 40 см.
  • Механизм и дополнительные элементы помещаются в щиток или специальный бокс. Все детали должны быть хорошо зафиксированы.
  • Подключая электросчетчик нужно исключить любые незаконные подсоединения, которые могут быть выполнены до места монтажа устройства.
  • Рекомендуется оставлять запас токоведущих проводов, чтобы обеспечить удобство при замене или иных действиях и исключить необходимость наращивания.
  • Электропроводка не должна иметь скрутки и спайки, при повышенной ломкости элементов требуется полная замена подводящего участка.
  • ИПУ размещается строго горизонтально, перекосы могут привести к нарушению функционирования.
  • Все провода маркируются или подключаются согласно принятой цветовой идентификации.

Высота установки счетчика в помещении и уровень монтажа шкафа со счетчиком на улице абсолютно одинаковы, разница заключается в наличии или отсутствии защитного короба

Существующие требования должны обязательно соблюдаться, отклонение от правил, влияющее на работу и безопасность, приведет к невозможности ввода устройства в эксплуатацию.

Место установки

Для размещения ИПУ электроэнергии существуют нормы, которые регламентируют порядок действий.

Многоэтажный дом

Такие строения возводятся с соблюдением множества технических правил, что гарантирует удобную и безопасную подачу электроэнергии. Под приборы учета отводится специальная щитовая на лестничной площадке.

В современных многоквартирных домах ИПУ чаще всего устанавливаются непосредственно в квартире. Это не только позволяет собственнику контролировать показания, но и обеспечивает сохранность механизма, за которую отвечает именно владелец жилья.

Частный или дачный дом

Наиболее распространенным вариантом размещения электросчетчика является столб, от которого отводятся провода для подключения, что ограничивает возможность незаконного подсоединения. Но поскольку место находится на улице, обеспечение сохранности устройства становится затруднительным.

Допускается монтаж прибора в защитном боксе на специальной трубостойке или столбе на огороженной территории. Место установки не должно быть захламлено или труднодоступно.

Закон не запрещает ставить ИПУ непосредственно в помещении, что особенно актуально для сезонно посещаемой дачи или частного дома, который был ранее оснащен электросчетчиком внутри. Но согласование таких работ может потребовать обращения в суд, который не всегда становится на сторону собственника.

Гараж

При наличии на объекте энергоемкого оборудования устанавливается трехфазный счетчик. Если помещение используется только для хранения транспортного средства или каких-либо вещей, то достаточно однофазного.

Порядок размещения зависит от конкретной ситуации. Допускается монтаж ИПУ на улице: для этого подходит близко расположенный столб или специальная конструкция. Внутренняя фиксация производится согласно стандартным требованиям подключения.

На заметку! Важно обеспечить беспрепятственный доступ представителям обслуживающей организации к счетчику электрической энергии, защитный бокс должен легко открываться для проверки.

Установка счетчика электроэнергии в частном доме

Чтобы подключить прибор учета правильно, необходимо действовать по инструкции.

Порядок выполнения работ

Размещение ИПУ в доме требует определенных навыков. Важно точно рассчитать планируемую мощность, которая зависит от наличия электрического оборудования. Исходя из этого значения, определяется тип прибора: одно- или трехфазный.

Этапы согласования и установки:

  1. Заявление о необходимости подсоединения строения к энергосети подается в соответствующую организацию. Указывается нужная мощность, подкрепляемая расчетами, обязательно вписывается модель и тип электросчетчика. Уполномоченное лицо выдает стандартный договор и предоставляет технические условия, необходимые для подключения. Может понадобиться согласование отдельных деталей.
  2. Составляется индивидуальный проект. Для этих целей привлекается специалист сбытовой компании или сертифицированная фирма.
  3. После уточнения всех нюансов и получения разрешения можно монтировать бокс и размещать индивидуальный прибор учета.
  4. Чтобы опломбировать счетчик электроэнергии, в случае проведения монтажных работ самостоятельно или сторонней организацией, нужно вызвать сотрудника энергосети. Он проверит подключение и, если все правильно, осуществит пломбировку и составит соответствующий акт. С этого момента электросчетчик считается введенным в эксплуатацию.

При отсутствии опыта и навыков рекомендуется привлекать специалистов.

Вынос прибора на улицу

На данный момент из-за требований Энергосбыта ставить счетчик не внутри помещения, а снаружи возникают некоторые разногласия. Предоставляются различные варианты расположения: фасад, столб или специально возведенная конструкция.

Представители компании ссылаются на Постановление Правительства РФ от 4 мая 2012 г. № 442. Действительно, в законе сказано, что ИПУ должны монтироваться по границе балансовой принадлежности энергосетей компании и участка собственника объекта. Под этой территорией подразумевается фасад здания или пограничный столб, поэтому многих владельцев частных домов обязывают выносить устройство на улицу.

Но при нежелании менять место размещения прибора учета электроэнергии собственник может апеллировать к ПЭУ, где указанно, что механизм должен находиться в сухом помещении с температурой не ниже 0 °C. К тому же за сохранность ИПУ, согласно ГК РФ и ПП РФ № 354, отвечает непосредственно потребитель. Таким образом, если владелец обеспечивает удобный беспрепятственный доступ к электросчетчику, переустанавливать его не нужно.

Следует знать! Поскольку существующие требования противоречат друг другу, при невозможности прийти к компромиссу собственнику необходимо обратиться в контролирующий орган, прокуратуру или суд.

Установка однофазного счетчика своими руками

Чтобы самостоятельно выполнить монтаж, рекомендуется действовать последовательно.

Что потребуется?

Для работы нужно подготовить:

  • Автоматы. Для отключения в случае возникновения нештатной ситуации.
  • ДФ или УЗО, которые разрывают цепь при утечке или замыкании.
  • Бокс или специальный шкаф. Вариант выбирается в зависимости от места установки.
  • Дин-рейки для фиксации оборудования.
  • Переходники, шины и дополнительные элементы для подключения различных частей.
  • Индикаторы и ограничители напряжения.
  • Стандартный набор инструментов.
  • Однофазный счетчик электроэнергии. Модель подбирается в зависимости от ситуации, популярностью пользуются устройства марки «Энергомера»

Выполнение монтажных работ

Установка оборудования и комплектующих:

  1. В заданном месте выставляется бокс или шкаф, внутри фиксируются детали для навешивания. Проверяется надежность и жесткость конструкции. Учитывается, что нужно соблюдать высоту и доступность.
  2. Монтируется двухполюсный автоматический выключатель для быстрого обесточивания домашней сети. Он устанавливается перед ИПУ, что прописано в ПЭУ.
  3. На дин-рейку навешивается новый прибор учета, проверяется ровность и надежность размещения.
  4. При желании монтируется УЗО. Этот этап можно пропустить и сразу поставить однополюсные автоматы.
  5. Внизу бокса фиксируется нулевая шина, подготавливаются провода для создания перемычек.

Как подключить электросчетчик

Соединять оборудование нужно по схеме:

  1. Питающая жила разъединяется и последовательно заводится в разъемы двухполюсного автомата (сверху). Для удобства нужно использовать цветную идентификацию или маркировать фазу и ноль.
  2. Подсоединяется счетчик. Порядок клемм на устройстве можно посмотреть в паспорте.
  3. От фазного контакта вводного автомата протягивается перемычка до ИПУ, точка подключения на механизме чаще всего находится в самом начале.
  4. Фиксируется нулевой провод. Он должен идти от двухполюсного автомата до клеммы счетчика (у большинства изделий №3), но не соприкасаться с предыдущим.
  5. Фаза с ИПУ отводится на однополюсные автоматы или УЗО (может находиться в системе до или после автоматов, второй вариант более предпочтительный). Ноль фиксируется на расположенную внизу шину.
  6. Заводится «земля» (при наличии) и через переходную деталь сразу направляется на подключаемое оборудование, минуя дополнительные комплектующие.

Схема подключения однофазного счетчика

На этом этапе электросчетчик считается подключенным. Для подсоединения дома от автоматов в коробку распределения пускается фаза, а от нулевой шины – ноль.

Внимание! Все работы осуществляются при обесточенной сети. Провода, выступающие в роли перемычки, зачищаются и фиксируются к контактам так, чтобы исключить выступ оголенной части. Винты клемм протягиваются несколько раз.

Особенности установки счетчика электроэнергии в квартире

Для экономии рекомендуется монтировать специальные приборы, которые фиксируют расход по временным зонам.

Схема подключения двухтарифного ИПУ

Порядок подсоединения такого механизма не сильно отличается от однофазного и трехфазного устройства. Единственная разница – большее количество контактов, что требует применения подходящих автоматов.

Последовательность действий:

  1. В систему встраивается вводный элемент, от которого пускаются перемычки к счетчику.
  2. Монтируются УЗО или однополюсные автоматы. Для трехфазного прибора в сеть устанавливается автомат трехфазной нагрузки.
  3. Фазные контакты соединяются между собой, ноль отводится на шину.
  4. Выполняется настройка. Для этого нужно вызвать специалиста энергосбытовой компании.

Если собственник выполняет подключение сам, важно соблюдать схему, представленную в технической документации.

Двухтарифный электросчетчик подключается по той же схеме, что и однотарифный, но прибор требует дополнительной настройки после установки

Как зарегистрировать новый счетчик

Ввод прибора в эксплуатацию осуществляется в обязательном порядке, иначе показания не будут учитываться.

Процедура регистрации в 2019 году:

  1. Исполнителю коммунальных услуг (УК, ТСЖ, Энергосбыт) подается заявка. В документе прописываются все сведения ИПУ, личные данные и адрес. Прилагается копия паспорта изделия.
  2. В назначенное время придет сотрудник и проверит работоспособность механизма и правильность монтажа. При необходимости выполняется настройка.
  3. Если замечаний нет, то производится опломбировка и составляется соответствующий акт.
  4. Подтверждающий документ самостоятельно или через специалиста передается обслуживающей компании.

После выполнения всех процедур электросчетчик считается зарегистрированным и введенным в эксплуатацию.
