Как подключить светодиодную лампу вместо люминесцентной самостоятельно?

В свое время люминесцентные лампы считались настоящим прорывом - их можно было увидеть в школах, больницах, детских садах, других учреждениях, и даже в некоторых квартирах. Но в последнее время отношение к ним стало неоднозначным. С одной стороны, они характеризуются низким потреблением электрической энергии, длительным сроком службы и высокой световой эффективностью. Но все эти положительные качества меркнут перед их главным недостатком – люминесцентные лампы содержат в себе колбу, наполненную ртутью.

С изобретением светодиодных ламп отпала нужда подвергать себя смертельной опасности, тем более что по своим характеристикам такие лампы во многом превосходят люминесцентные.

как подключить светодиодную лампу вместо люминесцентных

Но когда мы впервые задумываемся о замене изживших себя люминесцентных ламп, перед нами встает вопрос: как сделать это с наименьшими материальными затратами, ведь стоимость светодиодных светильников достаточно высока, и полная замена обойдется нам в кругленькую сумму. Гораздо проще заменить только лампы, тем более что сделать это достаточно просто, если знать некоторые особенности. Итак, рассмотрим по порядку, как подключить светодиодную лампу вместо люминесцентной самостоятельно.

Введение

Производитель светодиодных ламп уже давно упростил нашу жизнь, выпустив трубчатые светодиодные лампы Т8, подходящие для цоколя G13. Остается лишь слегка переделать старый светильник. Для этого необходимо демонтировать из схемы подключения все ненужные компоненты.

Давайте посмотрим, как подключить светодиодную лампу вместо люминесцентной на схеме стандартного растрового светильника с четырьмя люминесцентными трубками, которая встречается наиболее часто – с балластом и стартером.

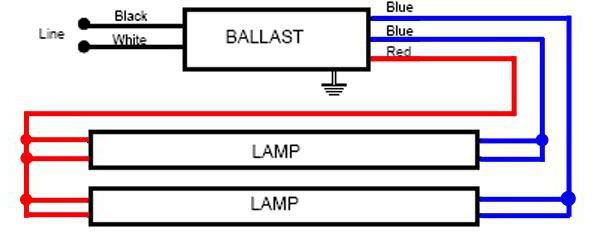

Схема подключения люминесцентной лампы

Светильники ЛДС имеют добавочное оборудование, которое необходимо для их работы. Светодиодные лампы этих дополнений не требуют: все необходимое для их нормального функционирования уже изначально встроено в корпус. Поэтому перед тем как подключить светодиодную лампу вместо люминесцентной, необходимо демонтировать все лишнее и запитать контакты лампы напрямую.

 как подключить светодиодную лампу вместо люминесцентных схема

Обе категории светильников подключаются по одной схеме: зеленый проводник присоединяется к нулевому проводу, а красный - к фазе. Ниже, на схеме показано, как правильно подключить светодиодную лампу вместо люминесцентной.

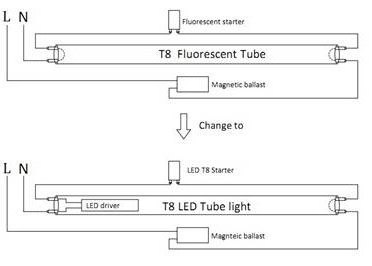

Схема подключения светодиодной лампы

Сделать это довольно легко – к одной стороне лампы нужно подключить фазу, к другой - ноль.

как правильно подключить светодиодную лампу вместо люминесцентных Соблюдать полярность не нужно, так как питание идет от переменного тока. Сам провод можно подсоединять к любому из контактных штырьков, потому что каждая пара контактов на одной стороне LED-лампы между собой замкнута.

Переделка растрового люминесцентного светильника

Перед тем как подключить светодиодную лампу, необходимо отрезать все провода, идущие от цоколей G13. После этого достаточно кабель на одной стороне подключить на клеммы фазы, а на другой - на нулевые.

Разновидности светодиодных ламп

В продаже очень редко можно встретить светодиодные лампы производства Украины, у которых контактные штырьки

фаза и ноль находятся с одной стороны. Перед подключением таких ламп необходимо предварительно проверить указанные на лампе стороны подключения. Сам процесс монтажа будет таким же, как и в случае с лампами с двухсторонним расположением контактов.

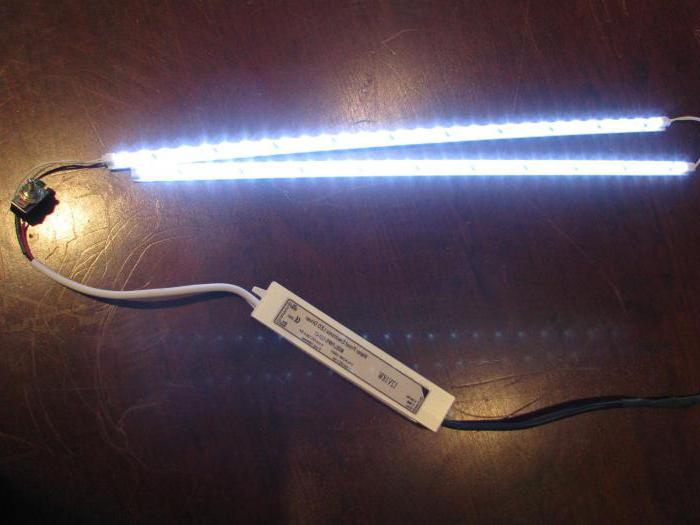

Как правильно подключить светодиодные лампы на основе кристаллов

Такие лампы требуют дополнительного оборудования для подключения чипов:

  • диммер;
  • стабилизирующий трансформатор 12 В или 24 В.

Любое из этих стабилизирующих устройств можно собрать самостоятельно. Но для этого необходимо обладать определенными познаниями и достаточным количеством времени.

 как подключить светодиодную лампу

Обычно дополнительные стабилизирующие устройства требуются для подключения светодиодов, LED-элементов и светодиодных полос. Светодиодные лампы, как правило, имеют встроенные стабилизаторы.

Не будем в этой статье рассматривать способы по сборке стабилизирующих устройств для подключения, так как научиться этому самостоятельно довольно сложно. Если вы не имеете никаких знаний по электротехнике, то перед покупкой обязательно изучайте упаковку – на ней обычно указывают, требуется ли для подключения дополнительное оборудование, и какое именно.

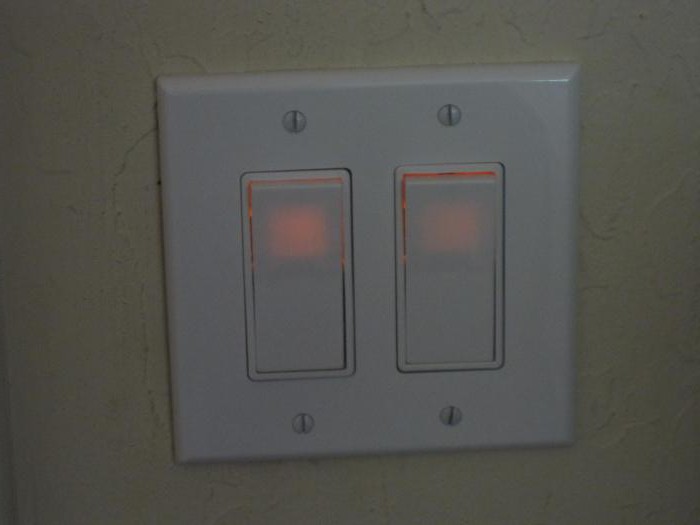

Выключатели с подсветкой

Такие выключатели очень удобны в использовании, но часто не сочетаются с современными лампами. Лучше всего они подходят для ламп накаливания. Их недостатком является то, что светодиодная лампочка может временами вспыхивать в темноте, что не совсем удобно, особенно в спальне.

Происходит это из-за того, что в устройстве таких светильников предусмотрен выпрямитель, преобразующий переменное напряжение в постоянное. Чтобы сглаживать пульсации, в выпрямитель встроен конденсатор, который имеет свойство накапливать в себе заряд во время работы светильника.

как правильно подключить светодиодные лампы

Поэтому, когда светодиодная лампа подключена к выключателю с подсветкой, она тускло светится, а иногда и мерцает, даже когда отключена. Исправить это можно несколькими способами:

  • убрать подсветку с выключателя;
  • проверить правильность монтажа проводки;
  • параллельно подключить лампу накаливания, чтобы ток проходил не сквозь выпрямитель, а через нить накала;
  • параллельно подключить шунтирующий резистор, чтобы конденсатор не накапливал заряд;
  • использовать светодиодную лампу, специально предназначенную для выключателя с подсветкой, но следует учитывать, что такие лампы разгораются достаточно долго и имеют более высокую стоимость.

Подводим итоги

Как видите, перед тем как подключить светодиодную лампу вместо люминесцентной, не нужно менять полностью светильники или обладать большими знаниями. Это достаточно легко можно сделать самостоятельно с минимальными затратами, тщательно соблюдая инструкцию.

светодиодная лампа подключена к выключателю с подсветкой

После этих простых переделок у вас будут современные светильники с низким потреблением энергии, обладающие длительным сроком службы, а главное - безопасные.

Важно!

Не следует забывать, что люминесцентные лампы нельзя просто выбрасывать, так как в них содержится ртуть. Обязательно утилизируйте их по всем правилам. Почти во всех крупных городах есть фирмы, занимающиеся утилизацией опасных отходов, многие из них готовы будут принять лампы абсолютно бесплатно.

Интересные факты о LED-лампах

  • Белых светодиодов не существует. Их получают, напыляя на синие особое вещество - люминофор.
  • Синие светодиоды снижают выработку организмом мелатонина, нехватка которого не позволяет человеку до конца расслабиться.
  • Синий цвет светодиодов негативно влияет на некоторые продукты питания, например, на молоко, изменяя его вкусовые качества даже через непрозрачную упаковку.
  • Пульсация светодиодов снижает численность популяций животных и птиц в городе.

Как подключить светодиодную лампу вместо люминесцентной самостоятельно?

На чтение 5 мин.

В свое время люминесцентные лампы считались настоящим прорывом — их можно было увидеть в школах, больницах, детских садах, других учреждениях, и даже в некоторых квартирах. Но в последнее время отношение к ним стало неоднозначным. С одной стороны, они характеризуются низким потреблением электрической энергии, длительным сроком службы и высокой световой эффективностью. Но все эти положительные качества меркнут перед их главным недостатком – люминесцентные лампы содержат в себе колбу, наполненную ртутью.

С изобретением светодиодных ламп отпала нужда подвергать себя смертельной опасности, тем более что по своим характеристикам такие лампы во многом превосходят люминесцентные.

Но когда мы впервые задумываемся о замене изживших себя люминесцентных ламп, перед нами встает вопрос: как сделать это с наименьшими материальными затратами, ведь стоимость светодиодных светильников достаточно высока, и полная замена обойдется нам в кругленькую сумму. Гораздо проще заменить только лампы, тем более что сделать это достаточно просто, если знать некоторые особенности. Итак, рассмотрим по порядку, как подключить светодиодную лампу вместо люминесцентной самостоятельно.

Введение

Производитель светодиодных ламп уже давно упростил нашу жизнь, выпустив трубчатые светодиодные лампы Т8, подходящие для цоколя G13. Остается лишь слегка переделать старый светильник. Для этого необходимо демонтировать из схемы подключения все ненужные компоненты.

Давайте посмотрим, как подключить светодиодную лампу вместо люминесцентной на схеме стандартного растрового светильника с четырьмя люминесцентными трубками, которая встречается наиболее часто – с балластом и стартером.

Схема подключения люминесцентной лампы

Светильники ЛДС имеют добавочное оборудование, которое необходимо для их работы. Светодиодные лампы этих дополнений не требуют: все необходимое для их нормального функционирования уже изначально встроено в корпус. Поэтому перед тем как подключить светодиодную лампу вместо люминесцентной, необходимо демонтировать все лишнее и запитать контакты лампы напрямую.

Обе категории светильников подключаются по одной схеме: зеленый проводник присоединяется к нулевому проводу, а красный — к фазе. Ниже, на схеме показано, как правильно подключить светодиодную лампу вместо люминесцентной.

Схема подключения светодиодной лампы

Сделать это довольно легко – к одной стороне лампы нужно подключить фазу, к другой — ноль. Соблюдать полярность не нужно, так как питание идет от переменного тока. Сам провод можно подсоединять к любому из контактных штырьков, потому что каждая пара контактов на одной стороне LED-лампы между собой замкнута.

Переделка растрового люминесцентного светильника

Перед тем как подключить светодиодную лампу, необходимо отрезать все провода, идущие от цоколей G13. После этого достаточно кабель на одной стороне подключить на клеммы фазы, а на другой — на нулевые.

Разновидности светодиодных ламп

В продаже очень редко можно встретить светодиодные лампы производства Украины, у которых контактные штырьки фаза и ноль находятся с одной стороны. Перед подключением таких ламп необходимо предварительно проверить указанные на лампе стороны подключения. Сам процесс монтажа будет таким же, как и в случае с лампами с двухсторонним расположением контактов.

Как правильно подключить светодиодные лампы на основе кристаллов

Такие лампы требуют дополнительного оборудования для подключения чипов:

  • диммер;
  • стабилизирующий трансформатор 12 В или 24 В.

Любое из этих стабилизирующих устройств можно собрать самостоятельно. Но для этого необходимо обладать определенными познаниями и достаточным количеством времени.

Обычно дополнительные стабилизирующие устройства требуются для подключения светодиодов, LED-элементов и светодиодных полос. Светодиодные лампы, как правило, имеют встроенные стабилизаторы.

Не будем в этой статье рассматривать способы по сборке стабилизирующих устройств для подключения, так как научиться этому самостоятельно довольно сложно. Если вы не имеете никаких знаний по электротехнике, то перед покупкой обязательно изучайте упаковку – на ней обычно указывают, требуется ли для подключения дополнительное оборудование, и какое именно.

Выключатели с подсветкой

Такие выключатели очень удобны в использовании, но часто не сочетаются с современными лампами. Лучше всего они подходят для ламп накаливания. Их недостатком является то, что светодиодная лампочка может временами вспыхивать в темноте, что не совсем удобно, особенно в спальне.

Происходит это из-за того, что в устройстве таких светильников предусмотрен выпрямитель, преобразующий переменное напряжение в постоянное. Чтобы сглаживать пульсации, в выпрямитель встроен конденсатор, который имеет свойство накапливать в себе заряд во время работы светильника.

Поэтому, когда светодиодная лампа подключена к выключателю с подсветкой, она тускло светится, а иногда и мерцает, даже когда отключена. Исправить это можно несколькими способами:

  • убрать подсветку с выключателя;
  • проверить правильность монтажа проводки;
  • параллельно подключить лампу накаливания, чтобы ток проходил не сквозь выпрямитель, а через нить накала;
  • параллельно подключить шунтирующий резистор, чтобы конденсатор не накапливал заряд;
  • использовать светодиодную лампу, специально предназначенную для выключателя с подсветкой, но следует учитывать, что такие лампы разгораются достаточно долго и имеют более высокую стоимость.

Подводим итоги

Как видите, перед тем как подключить светодиодную лампу вместо люминесцентной, не нужно менять полностью светильники или обладать большими знаниями. Это достаточно легко можно сделать самостоятельно с минимальными затратами, тщательно соблюдая инструкцию.

После этих простых переделок у вас будут современные светильники с низким потреблением энергии, обладающие длительным сроком службы, а главное — безопасные.

Важно!

Не следует забывать, что люминесцентные лампы нельзя просто выбрасывать, так как в них содержится ртуть. Обязательно утилизируйте их по всем правилам. Почти во всех крупных городах есть фирмы, занимающиеся утилизацией опасных отходов, многие из них готовы будут принять лампы абсолютно бесплатно.

Интересные факты о LED-лампах

  • Белых светодиодов не существует. Их получают, напыляя на синие особое вещество — люминофор.
  • Синие светодиоды снижают выработку организмом мелатонина, нехватка которого не позволяет человеку до конца расслабиться.
  • Синий цвет светодиодов негативно влияет на некоторые продукты питания, например, на молоко, изменяя его вкусовые качества даже через непрозрачную упаковку.
  • Пульсация светодиодов снижает численность популяций животных и птиц в городе.

Как подключить светодиодные лампы вместо люминесцентных

диодные лампочки

Было время, когда мы восхищались экономичностью люминесцентных ламп. Но сегодня и они постепенно уступают место источникам света нового поколения — светодиодам, имеющим еще более высокий КПД. Из нашей статьи вы узнаете о том, как подключить светодиодные лампы вместо люминесцентных и что выигрывает пользователь, производя такую замену.

Устройство линейных светодиодных ламп

Светодиоды часто обозначают на иностранный манер — аббревиатурой LED (Light Emitting Diode). Соответственно, источники света на их основе могут называть LED-лампами.

Как и обычный диод, светодиод состоит из двух полупроводников с разным типом проводимости. Но в данном случае применены особые материалы, дающие в зоне p-n перехода светимость. По сравнению с люминесцентными лампами такие источники света выигрывают во многом:

  1. При той же светимости потребляют в 2 – 3 раза меньше электроэнергии.
  2. Имеют колоссальный срок службы — порядка 50-ти тыс. часов (производители предоставляют гарантию на 2 – 3 года).
  3. Излучают свет, более похожий на естественный.
  4. Не содержат токсичных веществ, а потому не требуют особых мер по утилизации (люминесцентные лампы заполнены ядовитыми парами ртути).
  5. На максимальную светимость выходят сразу после включения.
  6. Легко выдерживают значительные перепады напряжения, а также вибрацию и удары.

Светодиодная лампа изготавливается так: набор светодиодов припаивают к плате из гетинакса, имеющей вид длинной планки, после чего всю конструкцию помещают в трубку из прозрачной пластмассы.

Светодиоды работают на постоянном токе, тем не менее, LED-лампу можно подключать к обычной сети переменного тока без каких-либо дополнительных устройств: она оснащена собственным преобразователем тока (он называется драйвером), который закреплен на плате вместе со светодиодами.

Дополнительно лампы этого типа могут комплектоваться схемами, обеспечивающими защиту от мерцания и возможность подключения через диммер (позволяет плавно менять яркость).

Как заменить линейные люминесцентные лампы в светильниках светодиодами?

Светодиодные лампы оснащаются такими же присоединительными элементами, как и все прочие. Существуют модели с цоколями, как у ламп накаливания — большой Е27 и малый Е14; а есть варианты с цоколями типа GU5.3, G4, GU10 и самым популярным G13 — как у люминесцентных ламп. Это означает, что сегодня можно из любого патрона выкрутить устаревший источник света и подобрать для него светодиодный аналог.

Но если лампу накаливания можно просто заменить, то некоторые виды люминесцентных светильников сначала нужно подготовить.

лампы экономичные

Разные виды лампочек

Речь идет о светильниках, предназначенных для работы с низковольтными люминесцентными лампами (питаются постоянным током напряжением 12 В). Они комплектуются преобразователями напряжения — балластным дросселем (устаревший вариант) либо электронным балластом (улучшенная версия).

Эту «начинку» нужно будет демонтировать, поскольку LED-лампы, как уже говорилось, имеют собственный драйвер. Также придется слегка переиначить разводку проводов.

Инструкция по замене

В первую очередь нужно подобрать LED-лампы с такой же светимостью, что и заменяемые люминесцентные — это если яркость светильника нужно оставить на прежнем уровне.

Обращаем внимание читателя на то, что сравнивать лампы нужно именно по светимости (измеряется в люменах), а не по потребляемой мощности (измеряется в ваттах).

лампа на диодах

Какие бывают светодиодные лампы

Применяемые разными производителями технологии отличаются, а потому количество люменов (лм), выдаваемых лампой на каждый ватт (Вт), несколько варьируется.

Если на упаковке лампы светимость не указана, а вместо этого написано только что-нибудь вроде «соответствует люминесцентной лампе мощностью 36 Вт», следует отнестись к такой продукции с подозрением: производитель явно пытается пустить покупателю пыль в глаза.

Примерное соответствие ламп разных типов отображено в таблице:

Мощность, Вт Тип лампы Световой поток, Лм
5 Лампа накаливания

Люминесцентная лампа

Светодиодная лампа

20

145-225

420-540

15 Лампа накаливания

Люминесцентная лампа

Светодиодная лампа

120

875-1050

1150-1300

25

21

20

Лампа накаливания

Люминесцентная лампа

Светодиодная лампа

220

900-1200

1700-2200

Если лампы приобретены, можно приступать к работам по переоборудованию светильника:

  1. Отключаем при помощи выключателя электроснабжение. Если прибором долго не пользовались, сначала включите его и пометьте каким-либо образом, например, при помощи маркера, еще годные лампы. Если упустить этот момент из виду, потом придется дополнительно возиться с их проверкой.
  2. Проверяем индикатором фазы, действительно ли светильник отключен от электросети. Делать это нужно обязательно: выключатель могли по ошибке установить в разрыв нулевого провода, а не фазового, и в этом случае прибор все время будет под напряжением как во включенном, так и в выключенном состоянии. Если проверка показала наличие напряжения, светильник нужно обесточить при помощи автоматического выключателя, установленного в распределительном щите.
  3. Далее подключенные к светильнику провода отсоединяют и обматывают их оголенные концы изолентой. Это касается и провода заземления, если он есть (обычно имеет изоляцию желто-зеленого цвета). Обратите внимание на то, что этот провод крепится не к клеммной колодке, как другие два, а к корпусу светильника в месте, зачищенном от краски (обычно прижимается винтом). После отсоединения его, в отличие от других, оставляют без изоляции.
  4. Теперь, если помимо демонтируемого светильника имеются и другие, можно включить свет, чтобы было удобно работать.

Откручиваем винты или фиксаторы, удерживающие прибор, и снимаем его с потолка.

диммер для лампочекНастройка яркости лампы происходит при помощи диммера. Диммер для светодиодных ламп – виды и способы подключения.

Способы установки светодиодных лент своими руками описаны тут.

Из светодиодной ленты можно сделать причудливый светильник. Руководство по изготовлению светильника своими руками вы найдете в этом материале.

Удаление из светильника ненужных элементов

люминесцентные лампочки

Расположив светильник в удобном месте, приступаем к его модернизации:

  1. Извлекаем люминесцентные лампы. Для этого каждую из них достаточно повернуть в любую сторону на четверть оборота, взявшись у самого цоколя.
  2. Отсоединяем провода от дросселя (по виду напоминает трансформатор) и стартеров (элементы цилиндрической формы внутри колодок), после чего эти детали и колодки демонтируются.
  3. Способ демонтажа патрона для стартера зависит от его типа. В лампах старого образца такие патроны фиксировались посредством узких металлических планок или винтов. Впоследствии их стали оснащать защелками. С винтом и планкой все понятно, а вот для раскрытия защелки нужно знать секрет: чтобы лапки можно было вынуть из отверстий, цилиндр защелки нужно сжать пинцетом.

Помните, что обращаться с люминесцентными лампами следует крайне осторожно: при повреждении колбы в воздух попадут токсичные ртутные испарения.

Способ крепления проводов также отличается. В старых версиях они удерживаются в патроне винтами, которые нужно открутить. В более новых, как и во всех современных выключателях и розетках, применяются подпружиненные зажимы, которые автоматически фиксируют вводимые в них провода. Чтобы извлечь провод из такого зажима, его нужно тянуть с одновременным вращением вправо-влево на четверть оборота.

Если патрон в дальнейшем использовать вы не собираетесь, можете обрезать провода.

Электрическая схема подключения светодиодных ламп вместо люминесцентных

Подключение люминесцентных светильников осуществляется по особой электрической схеме, согласно которой к патрону подходит пара проводов. Такие сложности обусловлены принципом действия данного источника света: В момент включения при помощи нитей накала на концах лампы создаются электронные облака, без чего поджечь ртутные пары низковольтным напряжением не удалось бы.

схема подключения светодиодов

Замена люминесцентных ламп на светодиодные -схема

Схема подключения светодиодных ламп, напротив, является предельно простой: на противоположные штыри цоколя просто подается переменное напряжение в 220 В.

Соответственно, к патрону должен подключаться только один провод. При этом нет никакой разницы, к какому из патронов подведен фазовый провод, а к какому — нулевой.

лампа энергосберегающаяЭнергосберегающие лампочки сегодня крайне популярны. Существуют разные виды таких ламп. Светодиодные лампы – плюсы и минусы таких приборов описаны в статье.

Принцип работы светодиодных ламп описан в данной теме. А также даны советы по выбору лампочек.

Электрический патрон для линейных ламп

патрон для лампочкиПоскольку новая схема предусматривает подключение к каждому патрону только одного провода, можно поступить следующим образом: установить клеммную колодку и присоединить идущие от патронов провода к ней.

При таком решении не придется заниматься демонтажем патронов. Из двух проводов, выходящих из патрона, нужно оставить самый длинный.

Короткий же, которым патрон прежде подключался к стартеру, нужно обрезать и обмотать изолентой.

Если модернизируемый светильник является многоламповым, то провода от всех рядом стоящих патронов нужно подсоединить к одной клемме колодки. Ко второй клемме подсоединяются провода от патронов, установленных на противоположной стороне.

Если вы хотите выполнить переподключение не как-нибудь, а на профессиональном уровне (то есть аккуратно и красиво), установите клеммную колодку типа Ваго. К ней можно подсоединить оба идущих от патрона провода, что, во-первых, повышает надежность подключения, а во-вторых, избавляет от необходимости изолировать провода.

Если клеммной колодки Ваго в наличии нет, патроны нужно будет демонтировать.

Как и патроны для стартеров, они могут крепиться винтами, металлическими планками (устаревшие образцы), либо защелками, которые отжимаются пинцетом.

Далее патроны, расположенные с одной стороны, нужно соединить между собой перемычками и вернуть на место, подключив отходящий от них провод к клеммной колодке.

Аналогичным образом поступаем со второй группой патронов, расположенной напротив.

Теперь можно прикручивать светильник на место, не забыв подключить к сети, и устанавливать в него LED-лампы.

Видео на тему

Как подключить светодиодную лампу вместо люминесцентной?

Использование более экономичных и экологически чистых осветительных приборов становится актуальным трендом в офисах, на различных предприятиях и в частных домах. Светодиодным лампам все чаще отдают предпочтение перед люминесцентными. Отсутствие шума, мерцаний и полная безопасность для здоровья – серьёзные причины сделать выбор в пользу светодиодного освещения.

1

Выбор новых светодиодов для замены

Важно помнить, что при выборе светодиодных ламп для замены старой люминесцентной нужно учитывать технические характеристики и габариты обеих. При выборе светодиодов следует обращать внимание на основные характеристики, в первую очередь интенсивность светового потока (в люменах, лм). Потребляемую мощность можно не учитывать, потому что светодиоды более экономичны в работе. На сегодняшний день такие источники света поставляются в различных форм-факторах. Преимущества светодиодных источников света:

  • низкий расход электроэнергии,
  • естественный спектр света,
  • экологическая чистота, отсутствие вредных веществ.

Новые лампочки работают от стандартной электросети с напряжением 220 В. Если сам осветительный прибор при этом остаётся тем же (меняется только лампа), то нельзя гарантировать работоспособность или достаточно длительный срок службы. Питающие трансформаторы выдают на выходе 12 В переменного тока, поэтому обычная LED лампа будет некорректно работать.

Сравнительная характеристика светодиодов, ламп накаливания и люминесцентных ламп

Соответствие светодиодов люминесцентными лампами по их сравнительной характеристике:

  • 900 лм, 9 Вт – соответствует примерно 18–22 Вт,
  • 1180 лм, 13 Вт – соответствует 30–35 Вт,
  • 1620 лм, 18 Вт – соответствует 36–42 Вт,
  • 1900 лм, 22 Вт – соответствует 58–68 Вт.

Таким образом, если у вас был установлен источник света на 40 Вт, то вам нужно искать новую светодиодную лампочку на 18 Вт и примерно 1600 люменов. Чаще всего заменяются лампы Т8 и Т10, у которых подключение G13 с расстоянием между контактами 13 мм. Их длина составляет 60, 90, 120 и 150 см.

2

Подготовка к работе – выбор лампочек по характеристикам

Установка новых светодиодных элементов потребует небольшой переделки светильников. Новые источники света работают от обычной сети 220 В через стандартный трёхжильный провод с заземлением без каких-либо переходников. При переходе на новое освещение необходимо уделить внимание питающим контактам.

В зависимости от диаметра цоколей маркировка лампочек отличается

Популярные LED источники света отличаются разными цоколями – E14, E27, G9, G5, G4, MR16. Однако для замены люминесцентных ламп обычно требуется другой форм-фактор. Производители используют различные маркировки для обозначения технических характеристик и условий работы, поэтому их следует проверить.

Важно помнить, что источники света отличаются по своим характеристикам и даже принципам работы, и просто подключить светодиодную лампу вместо люминесцентных без дополнительных действий нельзя.

Присоединение новых светодиодов может осуществляться в стандартные приборы освещения без сложных манипуляций. Им не требуется пускорегулирующий аппарат, поэтому задача становится даже проще. Имеющийся ПРА просто убирается и на его место ничего не ставится. Для выполнения такой работы потребуется стандартный набор отверток и некоторых других инструментов. Обязательным условием является соблюдение техники безопасности при работе с электротехническими приборами.

3

Варианты установки нового светодиода в старый прибор освещения

Чтобы светодиодный источник света заработал в стандартном аппарате, достаточно только подать напряжение к контактам питания, поэтому многие решают воспользоваться таким вариантом. Обычно для этого выполняются стандартные действия:

  1. 1. Удалить стартер (пускорегулирующий аппарат).
  2. 2. Замкнуть балласт накоротко или полностью извлечь его после замыкания.
  3. 3. Отключить конденсатор, если он имеется.

Стандартная схема установки светодиодного источника включает в себя эти действия на начальном этапе. На практике сложности могут возникнуть только из-за индивидуальных особенностей того или иного светильника. Его следует аккуратно разобрать и удалить электронный модуль ПРА, потому что он просто не требуется для корректной работы с новыми типом светодиодных лампочек.

Процесс монтажа светодиодной лампы вместо люминесцентной

Специалисты выделяют несколько вариантов замены:

  1. 1. Покупка нового светодиодного прибора и всего, что нужно для замены. В продаже встречаются изделия, подходящие под стандартные размеры – это линейные светодиодные лампочки с контактами G13 и длиной 60, 90 и 120 см.
  2. 2. Замена источников света с изменением схемы установки.

В первом случае никаких сложностей не возникает. Достаточно только поменять саму люстру или просто подобрать светодиод, идентичный по габаритам и способам подключения обычному люминесцентному источнику света. Некоторые модели могут устанавливаться сразу без дополнительных манипуляций. Однако в этом случае интенсивность освещение и экономичность немного падает, поэтому лучше его ПРА убирать полностью. Вместе с этим рекомендуется закоротить электромагнитный дроссель и снять конденсатор в сетевой коробке.

Для качественной замены и продления срока службы осветительного прибора лучше внести изменения в схему. Так как она упрощается, то такая задача под силу даже не слишком опытным электрикам. В домашних условиях вполне можно провести такие манипуляции. Все действия выполняются в следующем порядке:

  1. 1. Отсоединяем крепежи на корпусе светильника.
  2. 2. Снимаем внутреннюю электропроводку.
  3. 3. Питающие контакты электроприбора подсоединяем напрямую к сетевой колодке.
  4. 4. ЭПРА, ПРА, стартеры, конденсаторы и другие ненужные элементы удаляются.
  5. 5. Устанавливаем новый светодиодный элемент.

Если осветительный прибор состоял из нескольких лампочек, то новые подключаются параллельно друг другу. При подаче напряжения на питающие контакты, они начнут светиться.

На корпусе обычно имеется клемма заземления, которую нужно оставить. Дополнительные элементы обычно не нужны, потому что у светодиодных лампочек имеются собственные встроенные фильтры для стабилизации источников напряжения. Вне зависимости от выбранного способа (с простой заменой или с изменением схемы подключения) установка самих лампочек не вызывает сложностей:

  1. 1. Убедитесь, что она подходит по размеру и у неё правильные разъёмы.
  2. 2. Вставьте лампочку в колодку прибора.
  3. 3. Проверните осветительную трубку на 90о до лёгкого щелчка.
  4. 4. Подключите заземляющий проводок к клемме на корпусе, если есть такая возможность.

После этого можно попробовать включить светильник. Если всё сделано правильно, то он должен сразу загореться ярким и равномерным светом без миганий.

Оптимальный вариант для замены – это светодиодные трубки типа Т8 с разъёмами G13. Они наиболее близко подходят по техническим характеристикам и не вызывают сложностей в процессе установки. В основном все модели подбираются для эксплуатации от электросети 50 Гц и с напряжением 220 В. В этом случае нет никаких особых требований к исходному ПРА.

Если же предполагается эксплуатация светодиодных лампочек в сети AC 110В, тогда приборы освещения должны оснащаться ЭмПРА. Особое внимание следует проявить в том случае, если ламп используется несколько. При возникновении трудностей можно проконсультироваться со специалистом, так как эксплуатация некачественных электроприборов не допускается.

После установки важно убедиться, что все элементы закреплены надёжно. Светодиодные трубки распространяют свет вокруг себя во всех направлениях, поэтому не так важно сохранять правильное положение. Однако от этого зависит фиксация лампы в патроне, так что следует учитывать особенности цоколя. Если внимательно учитывать характеристики и следовать инструкциям, то проблем при замене одной лампочки на другую не возникает. Светильник сможет прослужить ещё очень долго.

Схема подключения светодиодных трубок Т8

Светодиодные трубки Т8 с каждым годом становятся более доступными. При новом строительстве можно использовать готовые светильники со светодиодными трубками Т8, а при реконструкции есть возможность модернизировать существующие люминесцентные.

В одной из последних статей я считал экономический эффект замены люминесцентных ламп на светодиодные трубки Т8. Рассмотрим как подключаются светодиодные трубки.

Чтобы упростить замену люминесцентных ламп типа Т8 на светодиодные трубки Т8, производители сделали у светодиодных трубок такой же цоколь (G13) как и у люминесцентных, хоть и для включения светодиодных трубок требуется лишь 2 контакта, а не 4.

Схема подключения светодиодных трубок Т8 очень простая и ничем не отличается от схемы подключения обычной лампы накаливания.

Схема подключения светодиодных трубок Т8

Для включения светодиодной трубки достаточно подать напряжение на лампу не используя никаких дополнительных устройств. В отличие от люминесцентной лампы, светодиодной лампе не требуется пускорегулирующая аппаратура (ПРА).

Если у вас имеются люминесцентные светильники с лампами Т8, то после небольшой модернизации данные светильники возможно эксплуатировать со светодиодными трубками.

Схема подключения светодиодных трубок Т8 вместо люминесцентных ламп представлена ниже:

Схема подключения светодиодных трубок Т8 вместо люминесцентных ламп

Из существующего люминесцентного светильника необходимо извлечь стартер и закоротить дроссель, т.е. требуется обеспечить подачу напряжения напрямую на светодиодную лампу.

В любой момент возможно произвести обратную модернизацию и использовать те же люминесцентные лампы, не прибегая к существенным финансовым затратам.

Для больших предприятий дешевле заказывать светодиодные лампочки оптом.

Советую почитать:

Подключение светодиодной лампы вместо люминесцентной

Подключение светодиодной лампы вместо люминесцентной необходимо для улучшения характеристик всей системы освещения. Это, прежде всего, хорошие параметры экологической безопасности, благодаря отсутствию в новых приборах паров ртути, чрезвычайно опасных для человеческого организма. Возможность придания светодиодным устройствам любой формы и принцип работы данных элементов – гарантия максимального улучшения характеристик имеющегося светильника в оптико-энергетическом плане.

Для чего нужна замена

Если сравнивать основные показатели двух видов лампочек, вывод будет однозначным – светодиодные элементы по всем критериям на порядок превосходят аналоги устаревшего формата.

Характеристики люминесцентных источников света Т8:

  • отказ равен при средней наработке в 2000 часов, а число циклов включения составляет максимум 2000;
  • потребность в обустройстве отражателем из-за подачи светового потока во все стороны;
  • яркость при включении увеличивается постепенно;
  • при снижении интенсивности потока света деформируется защитный слой;
  • сетевые помехи создает пускорегулирующий аппарат;
  • максимальная осторожность и потребность в правильной утилизации по причине находящихся в стеклянной колбе ртутных паров.

Лампы Т8 светодиодной конструкции:

  • долговечность минимум в 10 000 ч. и неограниченное количество включений;
  • четко сфокусированное направление светового потока;
  • отсутствие негативного влияния на сеть встроенного драйвера;
  • мгновенный набор стопроцентной яркости;
  • после 10 тысяч часов эксплуатации потери яркости составят не более 10%;
  • низкое электропотребление и соответствие нормам экологической безопасности.

Существенным преимуществом будет и возможность расположения во внутренней части колбы необходимого для оптимального режима освещения разного количества светодиодов.

Как правильно сделать замену

Наиболее экономичный вариант – это установка в старый цоколь G13 светодиодных ламп Т8. Потребуется только небольшая модернизация имеющегося корпуса.

Для начала убираем из светильника лишние компоненты. Рассмотрим ситуацию, когда схема выполнена с расчетом на 4 люминесцентные лампы. Данный вариант довольно популярен при монтаже в потолки «армстронг».

Две основные разновидности схем выглядят следующим образом.

Наличие электронного пускорегулирующего аппарата – особенность второго варианта.



Не составит труда обнаружить при любой конструкции содержащееся внутри устройства оборудование с дополнительными функциями, необходимыми для корректной работы.

А вот LED-лампах новых моделей обеспечивающий горение светодиодов драйвер изначально находиться в корпусе, исключая потребность в каких-либо дополнительных установках.

Вместе со стабилизированным блоком под рассеивателем из пластика или стекла имеется плата, на которой закреплены светодиоды. Вся конструкция монтируется на алюминиевом радиаторе.

При способе поступления напряжения только с одной стороны на штырьки цоколя аналогичные элементы с другого конца применяются в качестве крепления. В ходе модификации внимательно изучите инструкцию производителя и сопроводительную документацию, что правильно выполнить все действия.

На стадии переделки практически вся работа состоит из демонтажа всего балластного оборудования, включая эпра и стартер, с последующим прямым подсоединением питания к точкам контактов LED лампочки. Любая схема подключения светодиодной лампы вместо люминесцентной идентична для каждого типа светильника – проводники зеленой окраски подсоединяются к нулю, а красные к фазному проводу.

Работу выполняем самым удобным способом. Использование переменного тока делает не столь важными требования к полярности. Электропровод подключается к штырькам контактов в произвольном порядке по той причине, что каждая их пара замкнута с обеих сторон светильника.

При работе с растровыми люминесцентными приборами надо обрезать все провода, идущие от цоколя, и просто присоединить все выводы с одной стороны на нулевую клемму, а провода с другого конца к фазной клемме. Итоговый результат будет иметь приблизительно следующий вид.

Очень удобно процедура монтажа и подключения делается в светильниках голландского концерна Philips. Для лампы с габаритами длины в 600, 900, 1200 или 1600 мм достаточно изъять стартер простой выкруткой данного элемента с установкой в этом месте заглушки. Такая деталь находится в комплекте с основным прибором, а ее использование делает ненужной операцию по разборке дросселя и корпуса.

Стоит при выборе лампы внимательно подходить к изучению конструкции цоколя. Чаще всего встречаются образцы с жестким типом исполнения соединения с корпусом или поворотные модели. Последние относятся к наиболее универсальным модификациям. Подобная лампа без проблем вкручивается в любой трансформированный светильник, имеющий в патроне как вертикальные, так и горизонтальные прорези. Существенный нюанс заключается и в удобном изменении направления света за счет регулировки угла наклона.

Некоторые отзывы потребителей имеют негативный характер. Чаще всего жалуются на меньший, в сравнении с заявленным, срок службы. Такие претензии могут возникнуть исключительно при покупке дешевых образцов китайского производства.

Резюмируя всю информацию, можно с уверенностью говорить о том, что описанная технология простая и доступная для рядового пользователя. Несколько несложных манипуляций позволяют получить в результате современный прибор. Светодиодный светильник прослужит длительное время, будет отличаться высоким уровнем безопасности и минимальным потреблением энергии.

Навсегда исчезают также проблемы, связанные с необходимостью строго регламентированной утилизации светильников с содержанием ртути.
