Схема отопления с циркуляционным насосом: где устанавливать?

Автор Михаил Стахов На чтение 7 мин. Просмотров 60.2k. Опубликовано 08.09.2014

Принцип работы самотечной системы отопления с естественной циркуляцией теплоносителя обеспечивается разницей температур на выходе из котла и на входе в него. Эта, проверенная временем и практикой схема не только работала долгие десятилетия, но используется еще и сейчас при отоплении небольших объектов.

Тем не менее, они уже уступили пальму первенства системам с принудительным движением теплоносителя. Это более выгодный и практичный вариант организации отопления двух и более этажных здания и помещений большой площади. Движение теплоносителя в такой системе обеспечивает специально е устройство — циркуляционный насос.

Функциональные тонкости насоса

В движении жизнь веселее! Это у людей… А в отоплении более высокая скорость движения теплоносителя по контуру позволяет получить целый ряд преимуществ. Естественно, недостатки и тут нашли свое место. Разберемся…

Самотечные контуры отопления частных домов страдают таким «недугом» — неравномерный прогрев различных помещений дома. Жарче всего в комнатах, которые находятся ближе к началу движения теплоносителя по контуру, то есть у котла. А дальние помещения просто не прогреваются, так как теплоноситель вследствие малой скорости движения отдавал «львиную» часть своего тепла в начале своего пути.

Создание принудительного движения теплоносителя циркуляционным насосом способствует более равномерному прогреву радиаторов во всех помещениях, благодаря более высокой скорости движения жидкости.

Особенности выбора оборудования

Правильный выбор циркуляционного насоса позволит вам найти оптимальный баланс между эффективно функционирующим отоплением и излишними затратами на электроэнергию при повышенном звуковом фоне работы насоса. Объясняем: сильно мощный насос будет «кушать» много «киловатт-часов» (а он работает фактически круглосуточно), а малая мощность — не «продавит» теплоноситель через весь контур системы.

Циркуляционный насос

О том, как правильно выбрать агрегат и иметь представление о его устройстве, читайте статью «Подбор и расчет циркуляционного насоса для системы отопления». А здесь мы разберемся в правильных способах «интеграции сего устройства в контур отопления.

Остановимся только на том, что для бытовых систем преимущественно используются насосы «мокрого» типа — они фактически погружены в теплоноситель (воду), которую перекачивают. За счет этого они работают очень тихо, в отличие от «сухих» собратьев, которым, в силу своего шумного поведения, больше подходят промышленные объекты, котельные офисных зданий и пр.

Контакт с водой вызывает коррозию, поэтому детали такого оборудования делают из нержавеющей стали, а корпуса из бронзы или латуни.

Выбор места установки

При выборе «места жительства» циркуляционного «двигателя» воды в системе желательно (для вашего же спокойствия) учитывать такие моменты:

1. Если насос устанавливается в старую систему — она обязательно должна быть промыта .
2. Место установки должно быть доступно — возможно понадобится в дальнейшем иметь доступ к насосу для обслуживания или замены.
3. Преимущественно их ставят на обратную магистральную трубу поблизости от расширительного бачка. Там температура теплоносителя ниже, что более безопасно для устройства.
4. Современные циркуляционные агрегаты для систем отопления способны выдерживать и высокую температуру. Поэтому они могут быть установлены и на подающую трубу системы. Главное убедиться согласно технической документации на устройство, что оно способно работать при высоких температурах. Это целесообразно делать при использовании устройств со встроенной функцией регулировки скорости и при использовании «ночного режима».
5. Обратите внимание! Насос «мокрого типа» может быть установлен как угодно в плане направления трубопровода. Но! ОБЯЗАТЕЛЬНО его вал должен быть расположен ГОРИЗОНТАЛЬНО! И его положение должно исключать возможность попадания воды в клеммную коробку.
6. Перед первым запуском системы отопления после летнего периода необходимо проверить работоспособность самого устройства — ротор двигателя мог заблокироваться отложениями из теплоносителя.

Памятка для правильной установки и позиционирования устройства

Схемы установки

Установка циркуляционного агрегата в систему, которая изначально планировалась или уже функционировала, как самотечная (с естественной циркуляцией) выполняется по приведенной ниже схеме. Такие системы обычно однотрубные и некоторая неравномерность нагрева может все еще наблюдаться в различных помещениях. При таком подключении расход теплоносителя постоянен.

Схема установки насоса в однотрубную систему с естественной циркуляцией

При монтаже двухтрубной системы отопления насос устанавливается аналогичным способом, только наблюдаются некоторые изменения в «поведении» системы. Так использование терморегуляторов на радиаторах может привести к изменению расхода теплоносителя. Для таких систем характерен более высокий температурный перепад.

Схема двухтрубной системы с циркуляционным насосом

Схема включает:

1. Котел;
2. автоматический клапан воздушный;
3. терморегулятор на радиаторе;
4. радиатор отопления;
5. клапан балансировочный;
6. бак расширительный мембранного типа;
7. кран шаровой;
8. фильтр сетчатый грубой очистки;
9. насос циркуляционный;
10. термометр, манометр или термоманометр;
11. клапан предохранительный.

Правильная установка

Для подключения циркуляционного нагнетателя в готовую систему отопления с естественным током теплоносителя организовывается своеобразная «транспортная развязка»: основная труба и «объезд» через магистраль насоса.

Для этого в разрез основной трубы ставится обратный клапан (автоматический вариант) или шаровой кран соответствующего типоразмера.

Принцип «врезки» (подключения) насоса в систему отопления

На вваренные в основную трубу с двух сторон от крана сгоны устанавливаются два шаровых крана, с которым подключается через дополнительные трубы и фитинги сам насос. Краны предназначены для перекрывания движения теплоносителя при обслуживании или демонтаже насоса.

Важный момент! Перед фильтром необходимо установить в обязательном порядке фильтр механической очистки воды, так как даже мелкие частицы, находящиеся в воде системы, при их достаточном количестве могут повредить насос.

Проверка работоспособности агрегата проводится после его подключения, заполнения всей системы теплоносителем и удаления из нее воздушных пробок. Воздух из корпуса нагнетателя выпускается через центральный винт, находящийся на его крышке. Полное удаление воздуха подтвердит выступившая вода. Малошумный режим работы и равномерно прогретые все батареи будут свидетельством правильного выбора параметров агрегата.

Обеспечение «бесперебойности» в работе

Питание циркуляционного насоса осуществляется от сети переменного электрического тока (~220В). И эта его «черта» ставит под угрозу функционирование системы в случае прекращения энергоснабжения объекта. Где искать выход и какой?

Спасительным вариантом может быть схема с использованием источника бесперебойного питания. Он должен иметь запас емкости аккумуляторов для поддержания работы насоса (и котла газового при необходимости) до 12 часов в случае отсутствия внешнего энергоснабжения и при этом выдавать «переменный» ток без искажения его «синусоиды».

Электросхема подключения ИБП с системе отопления

ИБП, относительно их функциональности можно разделить на:

• устройства, которые ток сети (при его наличии) пропускают через себя «транзитом», не изменяя его параметров. При исчезновении внешнего питания или несоответствия его параметров номинальным значениям устройство переходит автоматически в режим «оффлайн» в включая в работу аккумуляторную батарею;
• аппараты с линейно-интерактивным «характером поведения» — они позволяют корректировать параметры (преимущественно ступенчато), проходящего через него электрического тока от внешней сети в пределах ±20% от номинала;
• агрегаты, обеспечивающие постоянное питание оборудования от аккумулятора(ов), который(е) периодически подзаряжается от внешней сети. Такие аппараты способны работать с входным электрическим током с широким разбросом параметров, обеспечивая на выходе стабильное напряжение питания для потребителей. Это оптимальный вариант для отопительного оборудования, снабженного электроникой, чувствительной к некачественному «питанию», но и не дешевый в обслуживании.

Электросхема питания может включать и бензиновые (дизельные) автономные генераторы, но их для «успокоения совести», устранения «скачков» напряжения и гарантии надежной работы электроники все подключения оборудования обязательно следует выполнять через надежный стабилизатор или ИБП.

Итоги

Целесообразность установки циркуляционного насоса в систему отопления уже ни у кого не вызывает сомнения. Другое дело, что монтаж устройства в систему должен быть выполнен грамотно и надежно. Практика эксплуатации агрегата в системе уже в первые дни должна подтвердить эффективность его работы быстрым прогревом радиаторов всех отапливаемых помещений.

Схема системы отопления с насосной циркуляцией: ее виды и характеристики

Монтаж системы отопления вообще и монтаж циркуляционного насоса в систему отопления в частности — задача всегда непростая и требующая учёта многочисленных факторов. Наиболее популярной конструкцией является система естественной циркуляции, однако её широкое применение объясняется исключительно простотой установки.

Существенный недостаток этой конструкции — слабый циркуляционный напор, вынуждающий приобретать трубы чрезмерно большого диаметра, что ограничивает в выборе радиаторов, да и просто требует больших затрат. Поэтому оптимальным вариантом являются несколько более сложные, но практичные системы отопления с насосной циркуляцией схема работы которых позволяет использовать любую разновидность радиаторов, а также трубы стандартного диаметра.

Разновидности схемы

Само название схемы подразумевает использование циркуляционного насоса, цель которого — обеспечивать напор и постоянное продвижение нагретой воды. Кратко принцип работы схемы выглядит так: нагретая до необходимой температуры вода поступает по трубопроводу в радиаторы. После остывания она возвращается в котёл по отводящему трубопроводу. Встроенный расширительный бак обеспечивает постоянное давление теплоносителя и призван выдержать увеличивающийся во время нагревания объём воды.

Можно выделить несколько разновидностей такой системы, разделяющихся по следующим признакам:

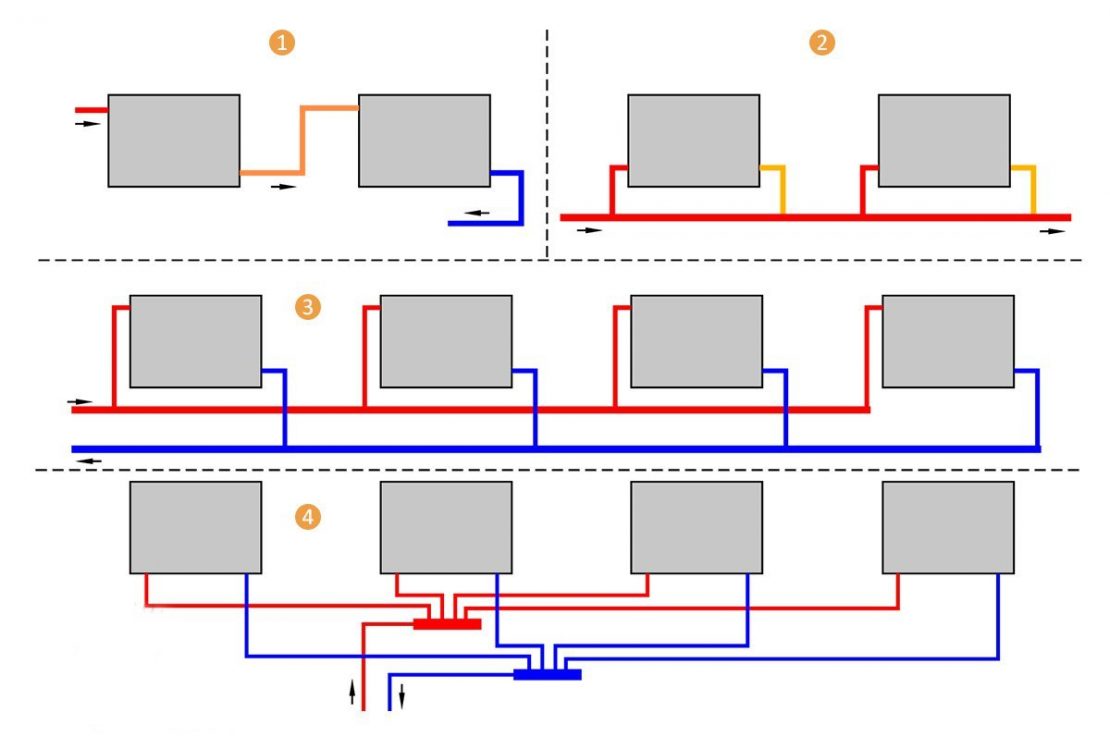

1. по способу подключения трубопровода к радиаторам: однотрубные и двухтрубные;
2. по месту расположения стояков: вертикальные стояки и горизонтальные стояки;
3. по типу магистрали: тупиковые системы и системы с попутным движением воды;
4. по типу разводки: с верхней и с нижней.

Разберёмся, как подключить циркуляционный насос для отопления по каждой из указанных схем.

Однотрубная и двухтрубная системы

Считающаяся пережитком прошлого однотрубная конструкция подразумевает подключение к радиатору лишь одной трубы. Все отопительные приборы дома соединяются последовательно, а теплоноситель протекает через них, начиная с верхнего и заканчивая нижним, с каждым сантиметром продвижения отдавая всё больше тепла. Таким образом, к последним из радиаторов вода подходит едва тёплой, и это создаёт сильный дисбаланс в температуре разных комнат. Единственным способом хоть как-то уменьшить эту разницу является установка в нижних комнатах радиаторов с большим количеством секций.

Среди других недостатков:

• невозможность установить регулировочные краны, поскольку это автоматически перекроет или уменьшит доступ воды к радиаторам «ниже по течению»;
• нерегулируемая температура в отапливаемых помещениях: если отопительная система запущена, будут обогреваться все комнаты.

Однотрубная система была популярна полвека назад, но в наше время устарела окончательно и практически не используется.

Двухтрубная конструкция устраняет эти недостатки за счёт подведения к каждой батареи подводящей и отводящей трубы. Теряющий свою температуру теплоноситель в данном случае отводится из радиатора в котёл для нового нагревания, а не продвигается в следующий радиатор. Ещё одно дополнительное преимущество: возможность установить на каждый из радиаторов собственный регулировочный кран или автоматический термостат.

Вертикальный и горизонтальный стояки

Подключение радиаторов к вертикальному стояку позволяет подводить к ним трубы не сразу, а по отдельности для каждого этажа высотки. Главное преимущество вертикальных стояков — отсутствие воздушных пробок. Недостаток — относительно высокая стоимость.

В несколько иных целях используется установка циркуляционного насоса в системе отопления со стояком горизонтального типа: отопление лестничных площадок, коридоров и любых обширных одноэтажных зданий. Её существенными плюсами являются экономия на трубах и вытекающая из неё низкая стоимость монтажа. Известный недостаток: появление воздушных пробок, устранить которые, однако, помогают краны Маевского.

Тупиковая и попутная схемы

Широко распространённая тупиковая система подразумевает движение теплоносителя по подающей трубе в одну сторону, а по отводящей — в обратную. Циркуляционные кольца при этом существенно отличаются по длине. Недостаток тупиковой системы: неравномерность прогрева. Те из отопительных приборов, которые находятся ближе к котлу, отличаются лучшей эффективностью, нежели более далёкие. Даже подключение циркуляционного насоса в систему отопления тупикового типа не даёт гарантий того, что все радиаторы будут нагреваться одинаково хорошо. Достоинство же такой системы: экономичность. Их недостатки зачастую сглаживают, устанавливая несколько маленьких магистралей вместо одной длинной.

В попутной схеме длина циркуляционных колец всегда одинаковая. Соответственно, все радиаторы прогреваются тоже одинаково, находясь на любом расстоянии от главного стояка. Из-за высокой стоимости (требуется больше труб) попутная схема используется редко.

Верхняя и нижняя разводки

Отопительная система с внешней разводкой подразумевает установку подводящего трубопровода выше радиаторов.

Обычно применяется в межпотолочных полостях или на чердаке.

Принцип действия прост: установка циркуляционного насоса в систему отопления позволяет поднять нагретую воду в самую верхнюю точку трубопровода, откуда она уже будет распределяться по нижележащим помещениям. Там же, в наивысшей точке, устанавливается расширительный бак, чья задача — предотвращение появления воздушных пробок. Отводящая же труба, напротив, монтируется ниже отопительного прибора. По понятным причинам верхняя разводка неприменима в зданиях с плоской крышей и без чердаков.

В схеме с нижней разводкой оба (и подающий, и отводящий) трубопровода устанавливают ниже радиаторов и при этом с небольшим уклоном (для предотвращения образования воздушных пробок). Единственное заметное преимущество схемы: возможность подключать отопление поэтапно, этаж за этажом.

Выбор оборудования

Пришло время разобраться с тем, как выбрать циркуляционный насос для систем отопления установка которого имеет немало нюансов. Выбор насоса производится всего по двум параметрам: планируемая сила напора воды и сопротивление воды, которое придётся преодолевать насосу для создания напора. Как ни парадоксально, но мощность насоса должна быть меньше на 10-15%, чем в расчётных значениях. В противном случае количество потребляемой электроэнергии, шум и скорость износа деталей будут слишком высоки. Глупо ударяться и в другую крайность, экономя на мощности насоса. Такой агрегат не сможет перекачивать нагретую воду в требуемом объёме с нужной скоростью.

Существуют модели с интегрированными в них ручными или электронными регуляторами скорости работы электродвигателя. Высочайший КПД требует максимальной скорости вращения вала. Ещё одна нестандартная разновидность — насос циркуляционный для отопления мини, многие модели которых работают автономно, без подключения к электросети (на дизельном топливе или бензине). Такие насосы отлично подходят для мест, где проведение электричества не планируется (садовые или охотничьи домики, строительные будки). Еще об одном способе отопления помещения, где есть проблема с электричеством, можно прочитать здесь.

Монтаж насоса

Допустим, приобретен электрический циркуляционный насос для отопления.

Как установить и запустить циркуляционный насос, не испортив аппарат?

К сожалению, о том, как правильно ставить циркуляционный насос на отопление, из-за повальной распространённости систем естественной циркуляции знает даже не каждый сантехник.

Первым делом необходимо определить место под врезку электронасоса в трубопровод. В принципе, насос можно врезать на любом отрезке отопительного контура, однако необходимо учесть, что ресурс работы пластиковых деталей и подшипников зависит от температуры воды. Поэтому из материальных соображений выгоднее установить оборудование на обратной части трубопровода: перед отопительным котлом и после мембранного бака.

Типичная электрическая схема подключения циркуляционного насоса отопления выглядит следующим образом:

Главные её составляющие: котёл (1), насос (5), бак (7) и радиаторы (8).

Крайне рекомендуется, чтобы насос работал только от бесперебойного источника питания. Также необходимо исключить всякое попадание конденсата или брызг воды в клеменную коробку. Если вода в отопительной системе нагревается до температуры свыше 90 градусов, следует использовать жаростойкий кабель.

Необходимо помнить и о фильтрации воды, поэтому перед насосом в трубе устанавливается грязевик. Попадание с водой инородных тел внутрь насоса почти гарантированно приведёт к разрушению подшипников и крыльчатки. Бочонок для сбора мусора должен «смотреть» вниз — тогда он не станет помехой для нормальной циркуляции воды.

Какое бы оборудование не было выбрано, правильная установка циркуляционного насоса в систему отопления возможна только при следовании сопроводительной документации, поставляющейся производителем. В этой инструкции содержатся данные об устройстве аппарата, нюансах работы и алгоритме установки.

схема без циркуляционного насоса, диаметр труб для отопления с естественной циркуляцией, как сделать

Содержание:

Чтобы в построенном загородном доме можно было жить в любое время года, он нуждается в качественном отоплении. Среди большого разнообразия отопительных приборов подчас бывает сложно определиться, что именно нужно в той или иной ситуации. Одним из самых простых вариантов, которые возможно обустроить самостоятельно, является система отопления без насоса, то есть с естественным типом циркуляции теплоносителя. Именно о таком типе отопления мы и расскажем далее в материале.

В каких случаях без насоса можно обойтись

Движение теплоносителя внутри отопительного контура происходит под воздействием законов физики. Это значит, что нагреваясь, жидкость поднимается вверх, а по мере остывания – вновь опускается, обеспечивая тем самым обогрев помещения.

Более всего система отопления без циркуляционного насоса востребована именно в загородных домах и на дачах, поскольку в условиях пригорода электроснабжение не всегда бывает стабильным или отсутствует вовсе. В связи с этим оборудование отопления с принудительным типом циркуляции нецелесообразно.

Примечательно, что отопление с естественной циркуляцией теплоносителя вполне возможно обустроить самостоятельно. К тому же, такой системой очень удобно пользоваться.

Строение и разновидности систем с естественным типом циркуляции

Обычно схема отопления без насоса включает перечень обязательных компонентов:

• нагревательный прибор – котел или печь, которую можно топить доступным в том или ином регионе видом топлива;
• расширительный бачок, который позволяет сбросить лишнее давление или долить воды в отопительный контур;
• трубы, образующие контур, по которому будет двигаться вода в системе;
• батареи, которые позволяют более качественно обогреть помещение за счет увеличения площади теплоотдающей поверхности.

Диаметр труб для отопления с естественной циркуляцией будет несколько большим, чем при условии применения циркуляционного насоса.

Исходя из того, какой именно теплоноситель будет использоваться, системы отопления с естественной циркуляцией могут быть водяными или паровыми.

Приведем отличительные особенности каждого из типов отопления.

Отопление с водой в качестве теплоносителя

Функциональные особенности водяных отопительных систем с естественным типом циркуляции теплоносителя определяются рядом характеристик.

Исходя из того, какой расширительный бак используется для обустройства системы отопления с естественной циркуляцией теплоносителя, различают:

1. Системы открытого типа. В данном случае расширительный бак устанавливают как можно выше, чтобы создать избыточное давление в расширительном бачке. Кроме того, благодаря этому можно избавиться от воздушных пробок в отопительном контуре. Время от времени через открытый расширительный бак в трубы доливают воду, частично испарившуюся в процессе эксплуатации отопления.
2. Системы закрытого типа. В таком отоплении с естественной циркуляцией расширительный бак заменен специальным мембранным гидроаккумулирующим баллоном. Он обеспечивает дополнительное давление в контуре в пределах 1,5 атмосфер. В целях безопасности системы такой конструкции обычно оборудуют блоком с манометром, задача которого состоит в корректировке давления внутри трубопровода.

Еще один принципиальный момент, который отличает конструкции отопительных систем с естественным типом циркуляции воды, состоит в схеме подключения нагревательных элементов.

По способу подключения отопительных приборов к газовому котлу без насоса можно выделить такие варианты:

1. Однотрубная разводка отопления. При таком типе отопления выполняется последовательное подключение всех радиаторов к одной и той же трубе. То есть, вода проходит сквозь каждый последующий отопительный прибор и только после этого движется дальше. Среди достоинств оборудования однотрубной разводки можно назвать простоту ее монтажа, а также низкую материалоемкость.
2. Двухтрубная разводка в системе отопления с естественным типом циркуляции. В данном случае все радиаторы, которые входят в состав системы отопления, подключаются к трубопроводу параллельно. При этом температура теплоносителя, который попадает в каждый радиатор, одинаковая. После того, как вода пройдет через весь радиатор и остынет, по обратной трубе она возвращается в теплообменник котла.

Считается, что двухтрубная схема разводки является наиболее целесообразной с точки зрения эффективности обогрева жилья. Правда, чтобы оборудовать такую систему, потребуется достаточно много труб и доборных элементов для монтажа отопительного контура.

Стоит отметить, что определяясь, как сделать отопление без насоса, учитывайте свои практические навыки, а также финансовые возможности для приобретения расходников.

Паровой тип отопления

Некоторые потребители путают паровое отопление с водяным. В сущности, эти системы очень похожи, за исключением того, что теплоносителем служит пар, а не вода.

Внутри отопительного котла системы с естественным типом циркуляции вода нагревается до температуры кипения и преобразуется в пар, который затем перемещается в трубопровод и далее подается к каждому радиатору в контуре.

В конструкцию паровой системы отопления с естественной циркуляцией теплоносителя входят такие компоненты:

• специальный отопительный котел, внутри которого вода нагревается до температуры кипения, и аккумулируется пар;
• клапан для выпуска пара в систему отопления;
• трубопровод;
• отопительные радиаторы.

Обратите внимание, что паровой тип отопительной системы эксплуатируется в условиях очень высоких температур, поэтому применять пластиковые трубы для выполнения трубопровода категорически нельзя.

Классификация отопления парового типа по схемам разводки и другим критериям точно такая же, как и у водяных отопительных систем. В последнее время используют и бойлер для отопления частного дома, что тоже имеет свои преимущества.

Как правильно монтировать отопление

Чтобы готовая система отопления с естественным типом циркуляции функционировала правильно и эффективно, при ее монтаже важно придерживаться некоторых правил.

В целом схема установки выглядит так:

• Радиаторы отопления необходимо установить под окнами, желательно на одном уровне и с соблюдением необходимых отступов.
• Далее устанавливают теплогенератор, то есть выбранный котел.
• Монтируют расширительный бак.
• Выполняют разводку труб и стыкуют зафиксированные ранее элементы в единую систему.
• Отопительный контур наполняют водой и выполняют предварительную проверку герметичности соединений.
• Заключительный этап состоит в запуске отопительного котла. Если все работает правильно, значит, в доме будет тепло.

Обратите внимание на некоторые нюансы:

1. Котел должен быть расположен в самой нижней точке системы.
2. Монтаж труб необходимо выполнять с уклоном в сторону обратного потока.
3. Поворотов в трубопроводе должно быть как можно меньше.
4. Для повышения эффективности отопления необходимы трубы с большим диаметром.

Надеемся, данная статья будет для вас полезной, и вы сможете самостоятельно смонтировать систему отопления без циркуляционного насоса в вашем загородном доме.

Открытая система отопления: схема с циркуляционным насосом

Возможность использования воды в качестве теплоносителя позволило человечеству изобрести эффективный обогрев своих жилищ. Открытая система отопления — классический вариант, который до сих пор пользуется популярностью, благодаря простому принципу функционирования и минимальному количеству необходимых устройств.

Как выглядит система открытого типа на практике

Принцип действия

В водяной отопительной системе жидкость является средством транспортировки тепловой энергии к передающим тепло воздуху приборам. Этими приборами могут быть радиаторы либо сам трубопроводный контур внутри пола или вдоль стен (в последнем случае используют трубы большого сечения: 8-10 см).

Благодаря этому, тепла котла (является единственным источником тепла) хватает даже для теплоснабжения нескольких находящихся на удалении от теплогенератора помещений. Кроме того, за счет изменения количества радиаторов, можно равномерно прогревать комнаты разной площади. В этом и заключается преимущество водяного отопления перед установкой обычной печи, способной обогревать только прилегающие к ней помещения.

Перемещение жидкости по контуру в силу физических законов может осуществляться самотеком: плотность нагретого теплоносителя ниже, чем остывшего. Помимо принципа термодинамики функционирование обеспечивается за счет монтажа труб под некоторым уклоном. Для повышения эффективности можно также задействовать циркуляционный насос. Многие ошибочно полагают, что насос — атрибут только закрытой системы: в открытых контурах также допустима принудительная циркуляция теплоносителя.

Открытая система теплоснабжения характеризуется в первую очередь расширительным баком открытого типа. Он представляет собой емкость без крышки для образовавшихся в результате теплового расширения воды излишков теплоносителя. Резервуар позволяет автоматически стабилизировать давление в системе. А для того, чтобы жидкость не выливалась по принципу сообщающихся сосудов, расширительный бак крепят в самой верхней точке контура. Резервуар одновременно выполняет функцию воздушного клапана: через него в атмосферу выходит воздух из системы (при ее наполнении и работе).

Подробная схема функционирования открытой отопительной системы

Отопление дома обеспечивается по следующему принципу:

• подача — теплоноситель нагревается в котле и перемещается к радиаторам;
• обратка — остывшая в расширительном баке и радиаторах жидкость стремится «уйти» в нижнюю точку и за счет наклона труб попадает в котел.

Установка циркуляционного насоса делает процесс более интенсивным, но принцип работы от этого не меняется.

Разновидности открытых систем

Система отопления открытого типа бывает:

• Однотрубной, которая в базовом варианте включает в себя котел отопления, расширительный бак, батареи + трубы стандартного сечения либо просто трубы увеличенного сечения без радиаторов. Особенность: для подачи и обратки прокладывается одна магистраль, из-за чего по мере удаления от котла ухудшается прогрев помещений. Однотрубная открытая система отопления пригодна лишь для небольших одноэтажных домов, в остальных случаях для качественного теплоснабжения ее эффективности недостаточно.
• Двухтрубной, которая является более сложной и дорогой в монтаже разновидностью системы. Однако, она позволяет равномерно прогревать весь дом.

Как выглядят однотрубная и двухтрубная системы на схеме

Особенность: магистраль подачи поставляет нагретый теплоноситель сразу во все приборы отопления, обеспечивая их одинаковую температуру. Обратка же в данном случае идет по отдельному трубопроводу, к которому подсоединен каждый из радиаторов.

Схемы

Схема системы отопления открытого типа подбирается в зависимости от параметров дома, требований к эффективности системы, планируемого объема финансовых вложений в ее проектирование и монтаж. Открытая система теплоснабжения может быть гравитационной или с принудительной циркуляцией, что во втором случае требует установки специального оборудования.

Выбирая схему, нужно учитывать:

• Общую площадь помещений, где должно быть проведено водяное отопление. Если значение меньше 60 кв. м., достаточно системы с естественным движением теплоносителя (гравитационной).
• Этажность постройки, высоту потолков. Для гравитационной системы потребуется разгонный сток от котла, чтобы исключить образование воздушных пузырей в контуре – они помешают нормальному движению жидкости и эффективность теплоснабжения.
• Расчетный тепловой режим функционирования системы. Если предполагается использование низкотемпературного отопления, то в открытую систему обязательно ставят циркуляционный насос. Без него не будет движения теплоносителя, так как одного лишь теплового расширения воды в 45-60 градусов будет недостаточно для естественной циркуляции.

Проанализировав показатели и рассчитав тепловые потери, можно сделать вывод относительно более удобной и выгодной для использования схемы теплоснабжения.

Более подробно рассмотрим каждую из систем теплоснабжения.

Естественная циркуляция

В открытой системе отопления гравитационного типа не предусмотрено механизма, заставляющего теплоноситель перемещаться по контуру. Движение обеспечивается за счет теплового расширения жидкости. Чтобы сделать систему работоспособной, в контур включен разгонный стояк высотой от 3,5 м. – по нему нагретый теплоноситель поднимается вверх, и далее движется по наклонным трубам к радиаторам отопления, заставляя остывшую воду вернуться в котел по трубе обратки.

При расчете гравитационной системы важно учесть не только высоту разгонного стояка, но и расположение расширительного бака, который должен находиться в самой высокой точке контура. Таким образом, разгонный стояк должен быть подсоединен к расширительному баку снизу (в идеале) или сбоку, если высота потолков или крыши не позволяет иначе установить резервуар.

Пример однотрубной системы с естественной циркуляцией

Самотечная система позволяет использовать для отопления дома водяной теплый пол, но на его контур придется установить отдельный циркуляционный насос. При отсутствии электроснабжения теплый пол будет отключаться, но работоспособность радиаторной системы сохранится.

Если открытая система теплоснабжения с естественной циркуляцией предполагает одновременную подготовку воды для ГВС, то бойлер косвенного нагрева монтируют ниже расширительного бака.

Принудительная циркуляция

Открытая система отопления с циркуляционным насосом отличается более быстрым прогревом помещений за счет интенсивного движения теплоносителя – скорость возрастает до 0,3-0,7 м/с. За счет ускоренного перемещения нагретой жидкости равномернее прогреваются все ветви отопительной магистрали.

Система отопления с принудительной циркуляцией – энергозависимый вариант, поскольку встроенный насосный агрегат требует энергоснабжения. Избежать проблем, связанных с перебоями в электроснабжении поможет устройство байпаса – перемычки, на которую и монтируется насос с сопутствующим оборудованием. В этом случае при отключении электроэнергии теплоноситель продолжит свободно перемещаться по отопительному контуру естественным путем, и дом не останется без тепла.

Пример однотрубной системы с принудительной циркуляцией для двухэтажного домаСхема монтажа двухтрубной системы с принудительной циркуляцией в двухэтажном доме

Циркуляционный насос ставят на обратную трубу недалеко от ее входа в котел (до теплоагрегата должно оставаться около 1,5 м). По обеим сторонам от байпаса с насосом устанавливают два отсекающих крана, с помощью которых перекрывается поток жидкости по основной трубе, если насос работает. При отключении электроэнергии краны открывают, восстанавливая естественную циркуляцию.

Если вы задумались, можно ли поставить насосный агрегат для принудительного движения жидкости в контуре открытой системы теплоснабжения, важно знать, что не стоит забывать о разгонном стояке и правильном уклоне труб – без этого при отключении электроэнергии система работать не сможет. Учтите, что насос в открытой системе высокотемпературного отопления – дополнительный элемент, призванный повысить эффективность, а в низкотемпературной – базовый компонент, обеспечивающий функциональность.

Обвязка циркуляционного насоса

Требования к монтажу и эксплуатации

Обустраивая теплоснабжение дома, требуется принять во внимание, что открытая отопительная система имеет ряд особенностей:

• Котел (твердотопливный, газовый, жидкотопливный) должен располагаться в нижней точке магистрали, а расширительный бак – в самой верхней.
• Удобнее всего разместить расширительный резервуар на утепленном чердаке, если крыша холодная – теплоизолируют саму емкость и магистрали.
• Чем меньше поворотов и соединительных элементов в магистрали – тем эффективнее движется теплоноситель при естественной циркуляции.
• Скорость движения теплоносителя в гравитационной системе не превышает 0,3 м/с, поэтому важно следить за температурой жидкости в котле, не допускать ее перегрева и кипения – это повредит трубам магистрали и приборам отопления.
• Перед наступлением холодов воду из неиспользуемой отопительной системы сливают, чтобы трубы и рубашка котла не лопнули при перемерзании жидкости.
• В расширительный бак регулярно требуется добавлять воду, так как она со временем испаряется, а недостаток теплоносителя приведет к формированию воздушных пробок и остановке системы. Можно организовать узел подпитки или заливать вручную из ведра – это проще в небольшом индивидуальном доме.
• Открытая система отопления диктует использования воды в качестве теплоносителя. Это связано с тем, что антифриз относится к токсичным веществам, и его испарения из открытого бака вредны для человека. Кроме того, его придется регулярно подливать, увеличивая затраты на отопление. Если отоплением предполагается пользоваться нерегулярно, но хочется избежать хлопот с постоянным сливом жидкости из контура, допускается залить антифриз, но в этом случае расширительный бак снабжают крышкой с небольшим отверстием, чтобы снизить скорость испарения незамерзайки.
• Ключевой этап обустройства отопления гравитационного типа – проектирование, поскольку важно правильно выполнить расчет сечения труб и уклон трубопровода. Соответствующие нормы указаны в СНиП 2.04.01-85. Протяженность контура должна составлять не более 30 метров, на горизонтальных участках магистрали трубы монтируют с уклоном не менее 2-3 мм на метр длины.

Котел должен быть расположен ниже самого низкого радиатора

Открытая система: достоинства и недостатки

При обустройстве отопления в частном доме немало людей отдает предпочтение классическому варианту системы, в которой используется открытый расширительный бак, несмотря на растущую популярность более передовых систем закрытого типа. Этот выбор обусловлен достоинствами, которыми обладают открытые системы обогрева дома, в их число входит:

1. Энергонезависимость. Для местности с нестабильным электроснабжением актуален вопрос отопления без использования оборудования, потребляющего электричество. Помимо обустройства открытой системы важно использовать энергонезависимый котельный агрегат.
2. Надежность. Это основной плюс – данный вариант теплоснабжения доказал свою функциональность десятилетиями эксплуатации в самых разных условиях, в том числе в регионах с суровым климатом. По сути, надежность открытых систем сводится к надежности котлов, поскольку в ней больше нет элементов, которые могут выйти из строя. Важно лишь внимательно подойти к выбору приборов отопления и элементов для прокладки трубопровода – от их срока эксплуатации зависит продолжительность функционирования системы.
3. Простая схема. Отсутствуют сложные узлы, монтаж можно осуществить самостоятельно.
4. Не требуется отладка и настройка — после завершения монтажа, контур заполняют водой. Если нагретый теплоноситель начал циркулировать, все сделано правильно.
5. Бесшумная работа, отсутствие вибраций (если не используется циркуляционный насос).
6. Возможность дополнить энергонезависимое отопление циркуляционным насосом, сделав универсальную систему и повысив ее эффективность.

К недостаткам эксплуатации отопительного контура открытого типа относят:

• Ограничение в применении. Для больших домов такая система не подходит – если длина горизонтальной магистрали превышает 30 метров, величина гидравлического сопротивления в трубах превышает уровень напора потока нагретого теплоносителя, то есть, естественная циркуляция невозможна, наступит статическое равновесие.
• Инертность. Без установки циркуляционного насоса прогрев системы (выход в рабочий режим) будет занимать немало времени, поскольку скорость перемещения нагретой жидкости чрезвычайно низка. По этой же причине невозможно организовать оперативное управление микроклиматом в помещении.
• Конструкционные нюансы. Чтобы минимизировать гидравлическое сопротивление в трубопроводе, его монтируют из труб разного диаметра (по мере удаления от котла диаметр должен уменьшаться, чтобы поддерживалась нормальная скорость перемещения жидкости), а это усложняет монтаж и требует дополнительных расходов – трубы большого диметра дороже, нужны переходники и т.д.
• Особенности монтажа. Обязательно следует соблюдать расчетный уклон труб на каждом участке магистрали – даже единственная ошибка способна сделать систему неработоспособной или снизить ее эффективность. В последнем случае для преодоления гидравлического сопротивления придется повысить рабочую температуру теплоносителя, что ведет к перерасходу топлива и увеличению финансовых затрат на теплоснабжение.
• Обслуживание. Из-за интенсивного испарения горячей жидкости из открытого расширительного бака, требуется постоянно следить за уровнем воды и вовремя ее подливать.
• Активная коррозия металла. Через бак в теплоноситель постоянно поступает кислород, что ускоряет коррозионные процессы. Это снижает долговечность металлических элементов системы, в том числе стального теплообменника котельного агрегата.

Виды котлов и их выбор

Заключение

Открытые системы для отопления дома – незаменимый вариант для местности, расположенной вдали от центральных коммуникаций. При наличии стабильного электроснабжения данный вид отопления выбирают при желании максимально снизить сезонные финансовые затраты на теплоснабжение небольшого по площади дома.

Видео по теме:

типы схемы и расширительный бак

Простота сборки, эффективность работы – основные показатели, которыми обладает открытая система отопления. Рассмотрим особенности, преимущества и недостатки схемы. Хозяину пригодится обзор основных и вспомогательных элементов конструкции для обеспечения бесперебойной и длительной эксплуатации.

Что такое открытая система отопления

Открытой магистраль называется по типу расширительного бака – это емкость без крышки, которая монтируется в самой верхней точке конструкции. Классическая схема открытой системы отопления отличается от герметичной параметрами давления в магистрали. Давление всегда равно тому, которое поддерживается атмосферой.

Поэтому для обустройства конструкции нужно намного меньше комплектующих, расчеты проще. Движение теплоносителя может быть гравитационным самотечным и принудительным. Первое обеспечивается физическими свойствами расширения воды при нагревании, второе – насосным оборудованием.

Принцип работы, преимущества и недостатки

Чтобы компенсировать повышение объема при расширении нагретой воды, в верхней точке конструкции устанавливается бак с достаточным свободным объемом для компенсации увеличения количества жидкости. Поскольку бак открытый, то он выполняет функции воздухоотводика – скопления газов в трубах выходят естественным путем. Необходимо поддерживать определенный слой носителя в баке, чтобы воздух не попал в магистраль отопления, в этом случае образуются воздушные пробки.

Принцип работы простой – вода нагревается, поступает по трубам в контур отопления, прогревает радиаторы и возвращается обратно в котел для последующего подогрева. При снижении температуры носителя, давление бака обеспечивает проталкивание воды по системе, благодаря чему и поддерживается циркуляция.

К достоинствам схемы относят:

1. Надежность. Если все расчеты проведены правильно, бак установлен с оптимальным объемом, то ничего сломаться тут попросту не может. Конструкция предельно проста и главное, нужно следить за объемом теплоносителя, то есть доливать воду в бак.
2. При выборе самотечной схемы не будет шума от насоса. Но нужно обеспечить требуемый уклон трубопровода.
3. Быстрый пуск, остановка магистрали.
4. Самотечные схемы считаются автономными и не зависят от электроснабжения.

Самое важное при формировании – подобрать элементы конструкции для обеспечения и поддержания оптимальной мощности подачи теплоносителя. Конструкция проста по размещению, формированию и сделать ее сможет домашний мастер без особого опыта.

К недостаткам относятся:

• открытый бак повышает риск попадания кислорода в теплоноситель, что может привести к коррозии трубопроводов;
• риск промерзания теплоносителя;
• длительный период нагрева системы после включения в работу;
• необходимость контроля уровня носителя в баке;
• невозможность использования антифриза – испарения вещества предстают ядовитыми.

Также нужно знать, что система отопления открытого типа требует правильного размещения приборов – котел отопления в самой нижней точке схемы, расширительный бак – в самой высокой.

Рекомендуем к прочтению:

Комплектация открытой системы

Конструктивно магистраль состоит из основных и вспомогательных узлов – котла, циркуляционного насоса, расширительного бака, трубопроводов, батарей. Стоит рассмотреть все элементы подробнее.

Котел

Чтобы отопление открытого типа работало бесперебойно, нужно подобрать правильную мощность котла.

Недостаток показателя обернется плохой циркуляцией теплоносителя, избыток – увеличением расходов, а также:

• образованием конденсата в дымоходе;
• снижением срока эксплуатации элементов системы;
• неэффективностью работы котла, который не рассчитан на работу при сниженных нагрузках;
• отказом автоматики.

Расчет мощности производится по сложной формуле, но можно обойтись стандартом – на 10 м2 площади требуется 1 кВт мощности, плюс 15-30% запаса. Таким образом расчет производится довольно быстро. Помощь оказывают и производители оборудования, выкладывая на своих сайтах бесплатные калькуляторы расчета с учетом всех особенностей дома – утепления, схемы разводки, количества радиаторов и прочего.

Циркуляционный насос

Несмотря на то, что самотечная конструкция пользуется спросом, открытая система отопления с циркуляционным насосом отличается большей эффективностью, поэтому для строений площади от 50 м2 следует предусмотреть наличие этого агрегата. Установка прибора снижает эксплуатационные расходы, а потребление электричества не больше, чем у обычной лампы накаливания.

Подбирается насос не только по диаметру, но и производительности, мощности создаваемого напора жидкости. Все параметры указываются в техническом паспорте и дополнительных рекомендациях от производителя, потому инструкцию читать обязательно.

Расширительный бак

Мастеру с минимальными навыками сварки не составит труда сделать резервуар собственными руками. Важно учесть общий объем теплоносителя и сделать бачок с запасом пространства на расширение воды (примерно +10% к общему объему). При изготовлении бака следует отдать предпочтение металлу, стойкому к процессам коррозии.

Радиаторы отопления

Батареи – обязательный элемент конструкции, передающий энергию теплоносителя воздуху в комнате.

Различаются радиаторы по материалу изготовления:

1. Чугунные радиаторы. Прочные, стойкие к коррозии, дорогие приборы длительного срока эксплуатации. Большая масса и высокая инертность агрегатов – плюс для открытой системы отопления.
2. Стальные приборы отличаются легкой массой, но подвержены коррозии. Выбирать следует приборы с антикоррозийным покрытием, которые отличаются сниженной теплопроводностью. Иначе расходы на отопление значительно возрастут.
3. Алюминиевые батареи считаются оптимальным выбором. Легкие и прочные приборы обладают хорошей теплоотдачей, теплоемкостью. Монтаж отличается простотой.
4. Биметаллические батареи – лидер по сочетанию качеств и оптимальной стоимости. Недостатков нет, но лучше такие приборы применять в системах с постоянным высоким давлением. При выборе самотечной схемы установка биметаллических радиаторов нецелесообразна.

Рекомендуем к прочтению:

Важно! Перед выбором типа приборов необходимо рассчитать количество батарей, которое будет встраиваться в магистраль. Вполне вероятно, что достаточно 3-4 агрегатов для полноценного отопления дома, в этом случае чугунные батареи более чем оправданы.

Трубы открытой системы отопления

Выбор элементов магистрали производится с учетом диаметра, схемы разводки и материала изготовления деталей, в частности:

• металлические трубы тяжелы в монтаже, стоят дорого и не применяются в системах автономного отопления;
• медные отличаются предельно длительным сроком эксплуатации, выдерживают любые нагрузки, но стоят дорого;
• металлопластиковые – оптимальный вариант, но придется регулярно проверять прочность соединений, подтягивать стыки для снижения риска протечек;
• трубы из сшитого полиэтилена хорошо подходят для формирования тепловой системы, а простая сборка на фитинги облегчает монтаж, однако выбор затруднен большим количеством «кустарной» продукции, не отвечающей требованиям безопасности и практичности;
• полипропиленовые элементы считаются лучшими, такая магистраль проста в монтаже, служит долго и не требует особого ухода.

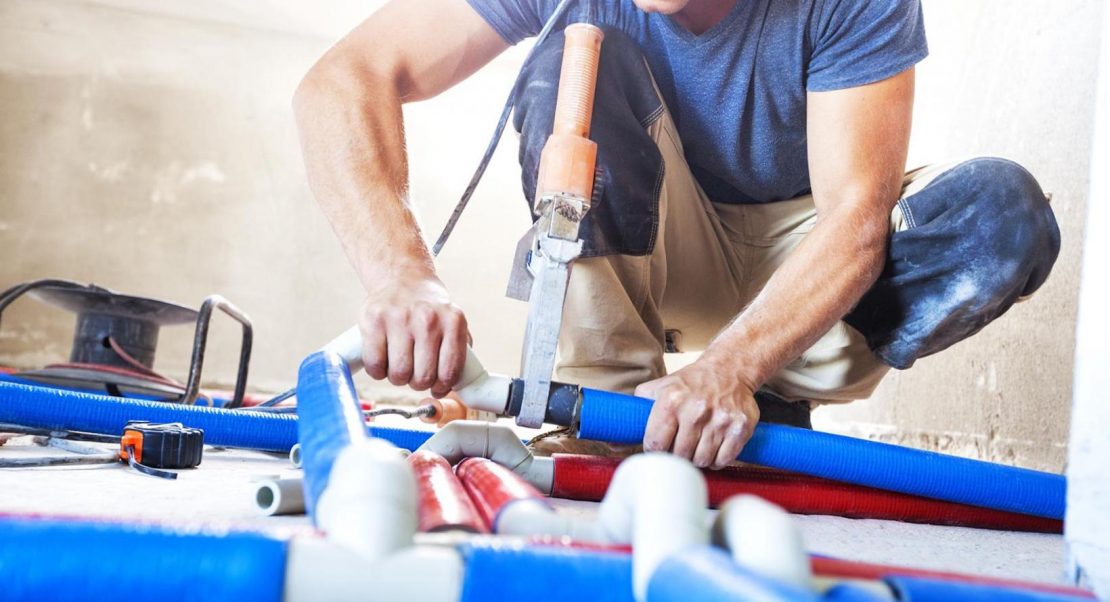

Важно! Чтобы получить качественное водяное отопление открытого типа с насосом, следует выбрать армированные полипропиленовые трубы. Аппарат для пайки стыков стоит дорого, но можно взять в аренду. Стекловолоконное армирование труб лучше алюминиевого.

Схемы разводки открытой системы

Различается схема разводки с насосом и самотечная. Выбор определяется с учетом следующих нюансов:

1. Общая площадь жилых и нежилых помещений, которые нужно отапливать. Если показатель больше 50-60 м2, то без принудительной циркуляции не обойтись.
2. Количество этажей в доме, высота потолков. Для самотечной схемы важный элемент – наличие разгонного стояка, без него в системе появляется воздух, поэтому при низких потолках и высоте дома более 2-х этажей следует монтировать циркуляционный насос.
3. Расчет теплового режима работы. При низкотемпературном режиме следует отдать предпочтение принудительной циркуляции теплоносителя, так как малое расширение воды не обеспечит необходимого давления в теплосистеме.

Далее определяется схема, которая может быть одно-, двухтрубной. Рассмотрим обе схемы подробно:

• Однотрубная открытая система отопления с принудительной циркуляцией – это схема, которая предусматривает наличие одного трубопровода, выходящего и входящего в котел. Приборы подключаются последовательно, материалов уходит немного. Минус – снижение температуры носителя, то есть до крайнего радиатора в схеме вода будет доходить уже холодной. Выход – обустройство однотрубной системы в домах с небольшой площадью, до 50-60 м2.
• Двухтрубная схема потребует большего расхода материалов, так как от котла отходят две магистрали – 1 на подачу теплоносителя, 2 на возврат. Расходы оправданы подачей теплоносителя нужной температуры к каждому радиатору, возможностью регулировать интенсивность нагрева батарей и проведением ремонта без отключения всей тепловой системы.

Коллекторная разводка считается сложной в монтаже, но применяется довольно часто. Выглядит конструкция как подача тепла и отвод обратки для каждого радиатора или группы батарей. Схема пригодится при формировании системы отопления в доме с большим количеством батарей, необходимости подвести обогрев к отдаленным помещениям (флигелю, крылу дома). Минусы – большой расход материалов, а также значительные затраты на энергию, поэтому в открытых системах коллекторная разводка практически не применяется.

Особенности монтажа системы

Значение имеет обеспечение оптимальной скорости тока теплоносителя, то есть его циркуляции. Если нет насоса, хозяину следует уложить магистрали трубопроводов с определенным наклоном. Стандартом считается 10 мм перепада на каждый метр магистрали, но мастера выкладывают уклон до 30 мм, чтобы циркуляция была постоянной.

Важно! Уклон рекомендуется делать даже в системах с насосом, это гарантирует поддержание работы отопительной конструкции при отсутствии электричества, когда насос не работает.

Также следует просчитать диаметр труб, максимальный показатель должен быть на трубах от котла к расширительному баку, затем идет постепенное снижение диаметра так, чтобы распределение потоков жидкости, давления по точкам теплообмена было равномерным.

Принудительная циркуляция

Открытая система отопления с насосом – энергозависимая схема, в которой теплоноситель циркулирует более равномерно и быстро. Важно выбрать точку монтажа оборудования, как правило, это труба обратного тока перед входом в бойлер. Оптимальное расстояние – 1,5 метра до бойлера. Лучше всего купить не насос, а комплект – байпас, где есть уже сам насос, фильтр и отсекающие краны – это упростит монтаж оборудования.

Важно! Монтаж насоса производится с учетом движения теплоносителя.

Гравитационная схема

Это система, в которой нет приборов для принудительной циркуляции, ток воды обеспечивается естественными физическими причинами и осуществляется за счет повышенного давления при нагревании теплоносителя. Монтаж рекомендуется с наличием разгонного стояка высотой не менее 3,5 метров – если стояка нет, теплоноситель не набирает скорости и циркуляция будет замедлена.

Для обеспечения нормальной функциональности системы диаметр трубы для разгонного стояка подбирается на 1 размер меньше сечения основной магистрали.

Также учитываются следующие нюансы:

1. Монтаж труб с уклоном в сторону приборов отопления.
2. Котел должен располагаться в самой нижней точке схемы. Лучше всего поставить котел в подвале, затем вывести стояк разгона и после него оборудовать магистрали подачи теплоносителя.
3. Расширительный бак размещается на чердаке или под потолком – это должна быть самая высокая точка схемы.

На заметку! Электрический или газовый котел для открытой системы отопления не рекомендуется. Велик риск появления воздушных пробок, которые приведут к перегреву теплообменника. Проще выбрать твердотопливный котел или работающий на жидком топливе.

подключение системы с электрокотлом в частном доме, электросхема котла

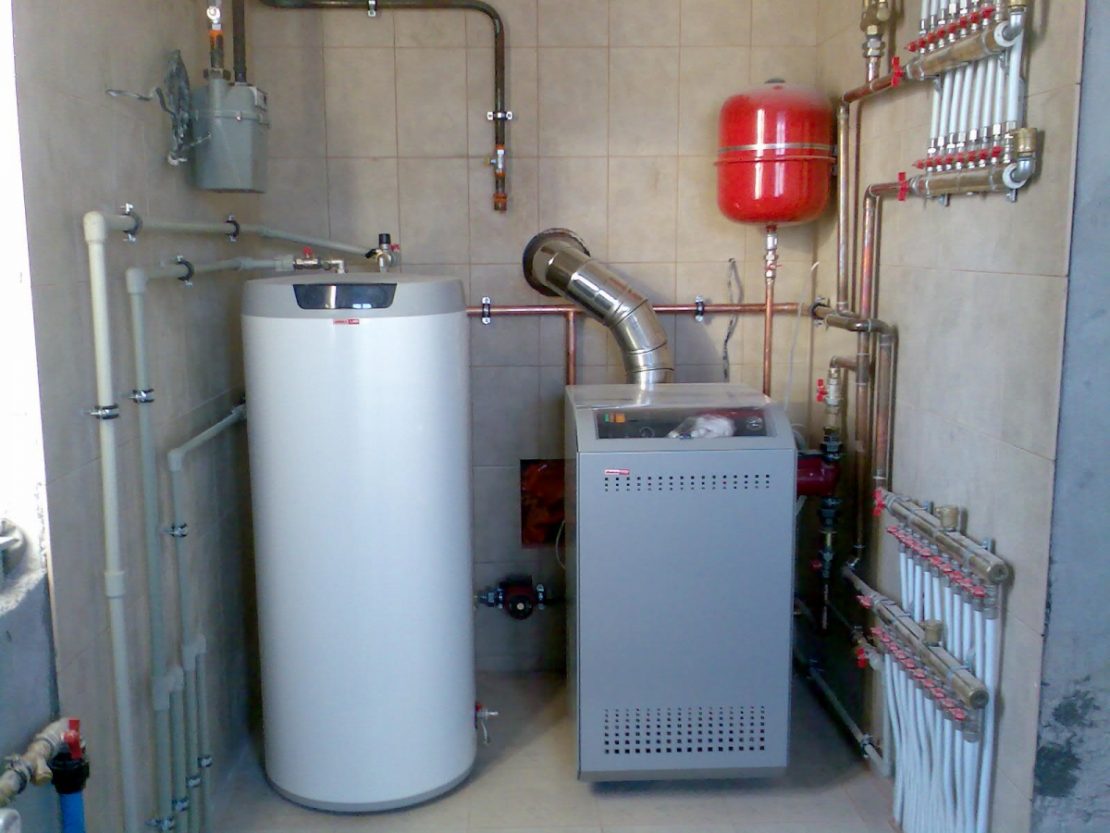

Для обеспечения беспрерывной циркуляции горячего теплоносителя в системе отопления и поддержания комфортной температуры в доме, около котла устанавливают циркуляционный насос.

Неважно на прямой или обратной трубе, но до ответвлений. Большинство систем выдерживают температуру до 115 °C, чего хватает любому отоплению.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Схемы подключения циркуляционного насоса

Тип монтажа зависит от выбранной трубы и вида системы. А также рассматривают схемы включения электричества и дополнительного оборудования.

На подаче

Установка на прямом трубопроводе пользуется небольшим спросом. Специалисты считают, что лучше выбирать обратную. Это связано с тремя причинами:

1. Температура воды в текущем случае гораздо выше, но насосы способны выдерживать до 110—115 °C. При этом котлы, установленные в частных домах, не разогревают теплоноситель даже до 90 °C.
2. Плотность горячей жидкости ниже, что усложняет её перекачку. Разница в 20 градусов изменяет показатель всего на 10 кг/м³, что для качественного прибора с напором около 5 метров не создаёт проблем.
3. Давление остывшего теплоносителя в обратке выше, но разница незначительна.

Поэтому выбор места установки циркуляционного насоса скорее зависит от удобства, чем от технических характеристик.

Внимание! Единственным исключением являются твердотопливные нагреватели без автоматического контроля температуры. При их использовании теплоноситель закипает, что приводит к порче прибора.

Местом установки является промежуток между котлом (после отсекающей арматуры) и первым ответвлением. Кроме непосредственно насоса, нужно ставить крепления для облегчения демонтажа, фильтры для защиты.

На обратке

Пар, который образуется при увеличении температуры воды, не доходит до котла, поскольку успевает остыть. Поэтому подобная установка применяется чаще, особенно при использовании твердотопливных нагревателей.

Насос рекомендуется ставить в месте объединения трубопровода в один после всех радиаторов. А также отделяют отсекающую арматуру. Дальнейший выбор места зависит от
