В чем разница между сваркой переменным и постоянным током? – Всё для сварки

Если вы уже работали со сваркой или хотя бы немного знакомы с ней, то, скорее всего, слышали термины “AC” и “DC”. AC и DC — это различные типы токов, которые используются в процессе сварки. Поскольку при сварке используется электрическая дуга, создающая тепло, необходимое для расплавления металла, ей необходим стабильный ток с различной полярностью, которая зависит от свариваемого материала.

Чтобы сделать качественный сварной шов, для начала нужно понять, что означают эти два тока на сварочном аппарате, а также на электродах.

Но сначала: в чем разница между сваркой переменным и постоянным током?

Сварка DC и AC относится к полярности тока, проходящего через электрод аппарата. AC означает переменный ток, а DC — постоянный. Прочность и качество сварного шва будут зависеть от полярности электрода.

Что такое полярность?

Скорее всего, вы знакомы с термином «полярность».

Электрические цепи имеют полюса — отрицательный и положительный. В цепи с постоянным током (DC) движение электронов идет в одном направлении от плюса к минусу. Применительно к сварке отрицательный полюс получает меньше тепловой нагрузки.

Переменный ток (AC), как следует из названия, меняется в направлении, в котором он идет. Половину времени он идет в одном направлении, а другую половину — в противоположном. Переменный ток меняет свою полярность примерно 120 раз в секунду при токе 60 Гц.

Прямая полярность при сварке постоянным током дает более глубокое проплавление металла. А обратная полярность отлично подходит для сварки тонколистовых заготовок за счет меньшего тепловложения.

Покрытые электроды иногда могут использовать любую полярность, в то время как некоторые будут работать только на одной.

Качественный сварной шов предполагает правильное проплавление и равномерное наплавление валика, а для этого необходимо использовать правильную полярность. При неправильной полярности вы не только получаете плохое проплавление и неравномерное образование валика, но и чрезмерное разбрызгивание и перегрев, а в некоторых случаях можно даже потерять контроль над дугой.

Электрод также может быстро сгореть.

Большинство сварочных аппаратов для дуговой сваркиимеют обозначенные клеммы или направления, чтобы сварщики точно знали, как настроить сварочный аппарат на переменный или постоянный ток. Некоторые сварочные аппараты также используют переключатели для изменения полярности, а некоторые требуют переподключение клемм кабеля.

Сварка различными токами

Различные типы сварных швов требуют разного вида токов из-за природы их возникновения и оказываемого ими воздействия.

Сварка переменным током

Сварка переменным током считается уступающей сварке постоянным током и поэтому используется редко. Сварочные аппараты переменного тока чаще всего используются только при отсутствии аппаратов постоянного тока.

Сварку переменным током чаще всего используют для соединения толстолистового металла, быстрой наплавки и TIG-сварки с высокой частотой, хотя иногда она также используется для устранения проблем, связанных со сварочной дугой. Проблемы с дугой возникают, когда она прерывает сварное соединение, которое должно свариваться при более высоких уровнях тока, что происходит в основном при работе с электродами, имеющими большой диаметр.

Сварка переменным током также может использоваться для намагниченных металлов, что невозможно при сварке постоянным током. Постоянное изменение направления тока при сварке переменным током означает, что намагниченный металл не будет влиять на электрическую дугу.

Переменный ток также лучше подходит при работе с высокими температурами. Так как он обеспечивает высокий уровень тока, что создает глубокий провар, и поэтому используется для сварки при строительстве кораблей.

Сварка переменным током хорошо подходит для ремонта оборудования, так как многие из них имеют намагниченные поля и участки, подвергшиеся ржавчине.

Однако, нестабильность направления при сварке переменным током также может быть недостатком в том, что процесс имеет меньшую производительность, чем при сварке постоянным током.

Сварка постоянным током

Сварка постоянным током, как и сварка переменным током, имеет свои преимущества, и используется в случаях, когда сварка переменным током не может обеспечить должного результата, например, вертикальная сварка, пайка одним припоем или TIG-сварка нержавеющей стали.

Сварка на постоянном токе имеет более высокую скорость осаждения, она лучше всего подходит для сварщиков, которым требуются большие размеры наплавленного слоя. Несмотря на то, что сварка переменным током обеспечивает лучшее проплавление, она имеет более низкую скорость осаждения, что может быть непригодно.

При сварке постоянным током образуется также меньше брызг, чем при сварке переменным током, что делает сварочный шов более равномерным и гладким. Постоянный ток также является более надежным, и поэтому с ним легче работать, так как электрическая дуга остается стабильной.

Сварка постоянным током часто используется для сварки тонких металлов. Оборудование, работающее с этим типом тока, также дешевле, что помогает сократить расходы.

Однако, несмотря на то, что само оборудование имеет более низкую стоимость, процесс фактического использования постоянного тока немного дороже.

Это происходит из-за того, что необходимо специальное оборудование для преобразования переменного тока на постоянный, потому что это не предусмотрено электрической сетью. Однако, поскольку постоянный ток лучше подходит для большинства видов сварочных процессов, эти затраты считаются необходимыми.

Хотя сварка постоянным током лучше для многих металлов, она не рекомендуется при работе с алюминием, так как для этого требуется выделение тепла высокой интенсивности, что невозможно при использовании постоянного тока. Кроме того, если при работе с постоянным током будет создаваться магнитное поле, то возрастет риск дугового разряда, что может быть опасно.

Какой электрод использовать?

Так как вид используемого тока влияет на полярность на электроде, надо учитывать используемый электрод.

Для сварки методом TIG чаще применяют постоянный ток прямой полярности. Иногда также используют ток обратной полярности или переменный ток. В этих случаях применяют вольфрамовые электроды с легирующими добавками для улучшения стабильности дуги.

Например, используют:

  • WP — вольфрамовые электроды для сварки на переменном токе;
  • WL-20 и WL-15 — легированные вольфрамовые электроды для сварки на постоянном и переменном токах.

Для ММА сварки в основном использую покрытые плавящиеся электроды.

В настоящее время производители выпускают электроды с четырьмя видами обмазки:

  • Кислое (маркировка “А”). В его составе железо и марганец в довольно большом объеме. Можно сваривать неочищенный металл.
  • Основное (маркировка “Б”). Эти электроды можно использовать для работы на переменном токе, но из-за малого потенциала ионизации не рекомендуется этого делать.
  • Рутиловое (маркировка “Р”). Лучше всего подходит для работы на переменном токе. Небольшое разбрызгивание металла и хорошее качество шва.
  • Целлюлозное (маркировка “Ц/С”). Подходит для работы на переменном и постоянном токе, но выдает много брызг металла.

Существует несколько различных видов электродов для сварки переменным током, но многие из них могут использоваться как для сварки переменным током, так и для сварки постоянным током.

Выбор правильной полярности и тока, а также правильного электрода может иметь решающее значение для выполнения хорошего сварного шва.

Инвертор постоянного или переменного тока: какой лучше выбрать

С момента своего появления и по сегодняшний день сварка прочно удерживает первенство в процессах соединения различных деталей, изделий и элементов металлических конструкций. Такая широкая сфера применения требует большого количества методов и технологий. Для того чтобы иметь возможность варить значительный ассортимент металлов, используют различные виды сварочных токов.

1 / 1

С момента своего появления и по сегодняшний день сварка прочно удерживает первенство в процессах соединения различных деталей, изделий и элементов металлических конструкций.

Такая широкая сфера применения требует большого количества методов и технологий. Для того чтобы иметь возможность варить значительный ассортимент металлов, используют различные виды сварочных токов.

Виды сварочного тока

Сварочные трансформаторы выдают на выходе переменный ток (AC) сетевой частоты, то есть 50 герц. Скажем откровенно: сваривание металлов таким способом – процесс достаточно проблематичный. Во-первых, требуются сварщики высокой квалификации, во-вторых, шов получается недостаточно качественным.

Изменение напряжения дуги 100 раз в секунду приводит к соответствующим изменениям в скорости переноса расплавленного металла и температуры сварочной ванны. Результатом этих процессов станет разбрызгивание металла и неравномерность провара. Кроме того, такому виду сваривания свойственен уход шва в сторону.

Лучшие показатели получаются при ведении сварки постоянным (DC) током как прямой, так и обратной полярности (для подключения обратной полярности «+» и «-» источника меняют местами).

Постоянный ток можно получить от сварочного трансформатора с дополнительным силовым выпрямителем. Но, как вы понимаете, это вызовет лишние расходы. Наилучшие возможности предлагают нам инверторы. Здесь можно получить на выходе как переменное, так и постоянное напряжение.

Переменное напряжение сварочных инверторов имеет высокую частоту, за счет чего параметры дуги становятся более стабильными и по своим характеристикам приближаются к параметрам дуги постоянного тока. Некоторые металлы и сплавы можно варить только переменным током, например, алюминий, который имеет очень специфическую оксидную плёнку на поверхности. Эта плёнка может быть разрушена только переменным током. Таким образом, на сегодняшний день мы имеем широко востребованными три вида сварочного тока:

  • высокочастотный переменный;

  • постоянный прямой полярности;

  • постоянный обратной полярности.

Инверторы постоянного и переменного тока

Устройство и отличие

Рассмотрим принцип работы инвертора переменного тока. Преобразование сетевого напряжения в сварочное происходит в следующей последовательности. Вначале оно выпрямляется и поступает на преобразователь, который генерирует высокочастотную последовательность импульсов. Основная идея состоит в том, чтобы на понижающий трансформатор подать напряжение сети 220 вольт с частотой не 50 Гц, а 30 – 70 кГц.

В этом случае значительно снижаются габариты и вес трансформатора. Для того чтобы вы смогли представить себе эту колоссальную разницу, приведем пример: трансформатор мощностью около 5000 Вт, преобразующий напряжение частотой 50 Гц, будет весить около 20 килограммов. Трансформатор такой же мощности, но работающий на частоте 50 кГц будет весить 250грамм. Что вы выберете?

Далее пониженное до 60 вольт напряжение поступает на сварочный электрод с выхода трансформатора.

Инвертор постоянного тока в большей части повторяет схему инвертора переменного тока. Но на выходе добавлен выпрямитель, который преобразует выходное переменное напряжение в постоянное.

Что выбрать

С отличиями в устройстве этих типов источников питания для сварочных процессов мы разобрались. Но, по большому счёту, для большинства пользователей устройство источника питания представляет слабый интерес. Более важным для него является назначение различных источников и области их применения. Это и станет, в конце концов, решающим при выборе.

Постарайтесь выбрать сварочный источник питания, который можно подключить к существующей сети без риска её перегрузки. Кроме того, назначение источника должно соответствовать работам, которые вы собираетесь выполнять с его помощью. Для правильного выбора ознакомьтесь с особенностями сваривания различных металлов.

Отличается ли сварка переменным и постоянным током

Сваривание металлов постоянным током, полученным от инверторных преобразователей, позволяет получить качественный сварной шов даже сварщикам невысокой квалификации. Отсутствие изменений направления и силы тока, свойственные переменному напряжению, обеспечивают ровное и стабильное горение дуги, что приводит к увеличению глубины проплавления металла и создаёт условия увеличения механической прочности сварного соединения.

Ещё одно существенное преимущество сварки постоянным током — уменьшение разбрызгивания металла, которое экономит электроды, присадочные материалы и повышает производительность труда за счёт уменьшения объёмов работ по зачистке швов.

Инверторные преобразователи входят в состав различных аппаратов как источники питания. Аппараты ручной дуговой сварки прекрасно справляются со свариванием стальных и чугунных деталей. Для сваривания нержавеющих сталей и цветных металлов, лучше использовать аппараты аргонно-дуговой сварки. Автомобильный кузов обычно ремонтируют точечной сваркой на базе того же инвертора постоянного тока.

Обратная полярность напряжения имеет свои преимущества и недостатки, в сравнении со свариванием постоянным напряжением прямой полярности. Для реализации этого метода требуются специальные электроды или проволока (в случае работы на полуавтомате). Принятие решения об использовании той или иной полярности зависит от особенностей процесса и вида сварочного оборудования.

Сварку переменным током используют для соединения тугоплавких металлов. В современной практике этот вид применяется для сваривания деталей, имеющих загрязнённую поверхность. Так иногда случается, что очистить деталь либо невозможно, либо очень сложно. Этот метод хорошо справляется с оксидными плёнками на поверхности металлов, даже на алюминии. На крупносерийных производствах сваривание переменным током используют как способ снижения себестоимости работ на изделиях, не требующих особой точности шва.

Делаем выводы: каждый вид имеет место в производстве, но наиболее универсальным и подходящим для дома, гаража, дачи является сварка изделий постоянным током, получаемым от сварочных инверторов. В подтверждение справедливости наших выводов можно привести статистические данные, говорящие о том, что 95,9 % сварочных аппаратов, купленных в Москве в прошлом году, составили аппараты на основе инверторов постоянного тока. Приобрести инверторные аппараты постоянного тока вы можете от производителя КЕДР на официальном сайте:

Сварочный аппарат виды и типы: трансформатор переменного тока, постоянного тока, полуавтоматический аппарат, сварочный инвертор.. Выбираем сварочный аппарат

Основное население молодого и среднего возраста занято строительством собственного жилья. А строительство связано с металлом, очень часто мы задаемся вопросом о способе крепления металлических изделий. И очень часто единственный выход, который является наиболее надежным способом крепления — крепление с помощью сварки. Исходя из этого, практически каждый хозяин желает иметь в собственности сварочный аппарат. Рынок предлагает потребителям немало сварочных аппаратов, работать на которых может даже человек не занимающейся ранее сварочными работами. Почерпнув знания о сварочных аппаратах, а эта статья, надеемся, поможет вам в выборе инструмента надлежащего качества.

Виды сварочных аппаратов

Всего имеется четыре вида аппаратов для сварки:

-сварка переменного тока;

-сварка постоянного тока;

-полуавтоматический аппарат сварки в газовой среде метод MIG/MAG;

-сварочный инвертор.

Каждый вид сварочного аппарата имеет плюсы и минусы и может использоваться для сварки определенных видов металла.

Поэтому рассмотрим каждый вид сварочного аппарата подробно.

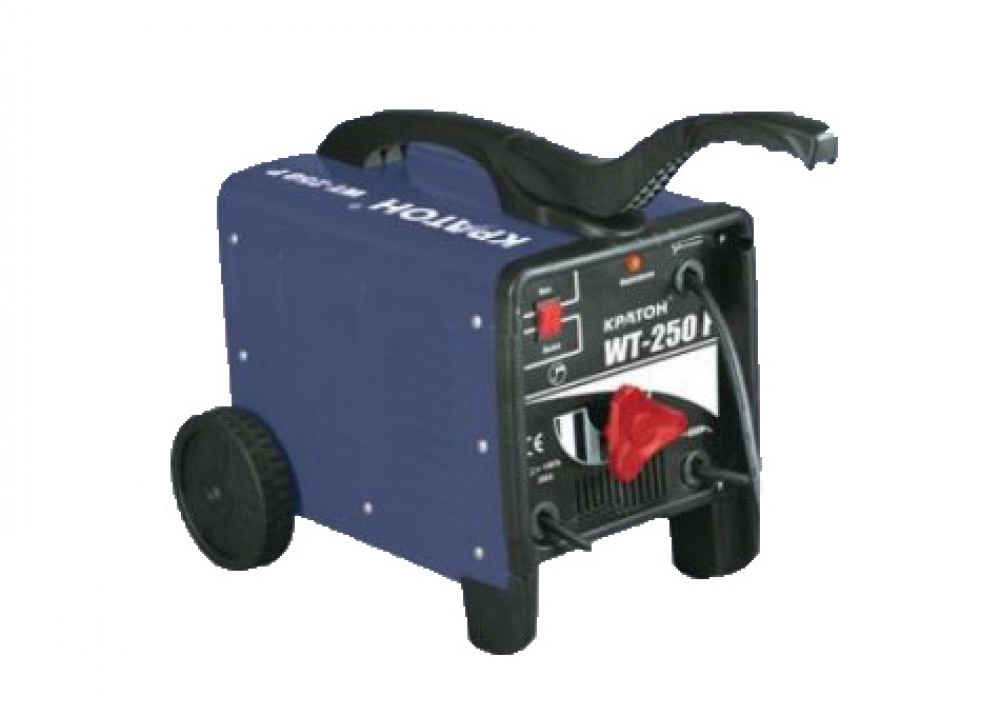

Сварочный трансформатор переменного тока

Данный вид сварки происходит с помощью метода ММА и только с использованием плавящихся электродов.

Электроды могут быть рутиловые или с основным покрытием.

Сварочные аппараты данного вида имеют самое широкое распространение. Данный вид аппарата прост по конструкции, надежен в работе, способен служить долгое время, цена на эти аппараты вполне демократичная. Сварочные аппарата такого типа выпускают фирмы Wester и Awelco.


В быту широкое распространение получили модели Awelco Club 1850, Awelco Hobbu 2000.

Если требуется модель с большой производительностью, лучше использовать Awelco Tornado 250 или Awelco Pulsar 305.

Но эти аппараты переменного тока могут сварить только черные металлы встык и внахлест.

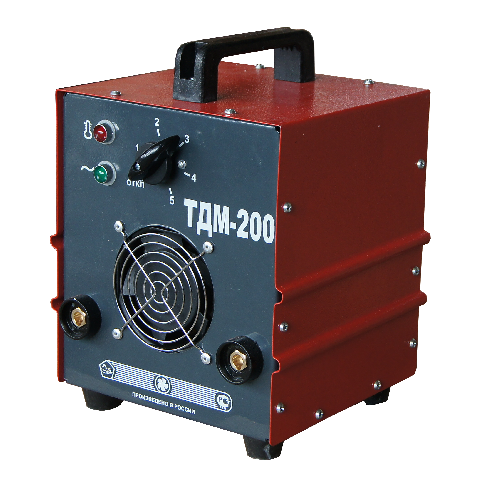

Сварочный трансформатор постоянного тока

Такие сварочные аппараты иногда называют сварочными выпрямителями, сварка ведется с помощью плавящихся электродов.

Конструкция аппаратов данного вида схожа с аппаратами переменного тока и плюс выходной диодный или тиристорный выпрямитель.

Сварка постоянного тока, за счет преобразования переменного тока в постоянный, теряет часть своей мощности, но имеет более тяжелую конструкцию.

Плюсом можно считать более стабильную дугу, способность варить черные металлы, цветные и нержавеющую сталь.

Сварочные аппараты этого типа дороже чем сварочные аппараты переменного тока, в быту применяются очень редко, в основном в промышленности.

Полуавтоматический сварочный аппарат для сварки в газовой среде, метод MIG/MAG

Сварочные аппараты имеют хорошую производительность, удобны в работе, но имеют более сложную конструкцию и более высокую цену.

Сварочный полуавтомат состоит из источника питания (трансформатор, выпрямитель, инвектор), имеет привод проволоки, горелку и блок управления. Вместо электродов используют металлическую проволоку, толщиной от 0,6 до 1,2 мм.

Электрический ток на выходе регулируется, скорость подачи проволоки меняется в зависимости от потребности.


Сварочные полуавтоматы, в зависимости от подвида, могут работать только на газе, без газа, или объединять в себе два вида сварки.

Если работает без газа, используется флюсовая проволока, если работает с газом, подбирается газовый баллон с CO2, с аргоном, либо аргон вместе с CO2. Газ выбирается от вида свариваемого материала.

Инверторная технология создала сварочные аппараты нескольких видов, которые могут использовать различные методы сварки, например дуговая сварка ММА.

Самые недорогие модели Wester IWT и IWM. Инверторы могут быть не только для профессионального применения, но и для бытового.

В последнее время появились универсальные инверторные аппараты.

Один универсальный инверторный сварочный аппарат способен заменить три выше указанных сварочных аппарата, так как один аппарат может варить и электродной сваркой (ММА), аргоно-дуговой сваркой (TIG), и полуавтоматической (MIG/MAG).

Например, сварочный полуавтомат ERGUS Multi Pro 2000, весит всего 4,9 Кг. и отлично подойдет для небольшой мастерской.

Как выбрать сварочный аппарат для дома

Если вы определились с видом сварочного аппарата, подбирайте конкретную модель, опираясь на необходимые рабочие показатели:

-входное напряжение, может быть 220 В и 380 В. Инверторный аппарат не реагирует на перепады напряжения, а другие виды сварки болезненно реагируют на повышение или понижение напряжения;

-напряжение холостого хода, меняется от 45 до 79 В. Более простой поджог дуги и хорошую стабильность горения обеспечивает более высокое напряжение, Это необходимо учитывать при выборе электродов;

-выходной ток, бытовые аппараты от 10 до 350 А, профессиональные до 500 А. Высокий ток дает более широкие возможности аппарату, так как позволяет использовать электроды большого диаметра и делать более сложную работу. Рутиловые электроды работают и при меньшем токе, а основные электроды будут работать на повышенных значениях тока;

-диаметр электродов от 0,5 до 6 мм. В основном используют электроды 2-3 мм, для полуавтоматов используется проволока 0,6-1,2 мм. Диаметр электрода и проволоки напрямую зависит от толщины свариваемого материала.

Сварочный аппарат, какой лучше

Выбирая сварку для работы в быту, отталкивайтесь от типа материала, который вы будете варить.

Определитесь с максимумом выходного тока.

Чем выше выходной ток и рабочее напряжение — тем скорее аппарат нагреется и сработает термозащита.

Поэтому выбирайте вид сварки, которая имеет 20-30% запаса к максимальному выходному значению тока.

Если вы никогда не работали со сваркой, лучше всего приобрести аппарат инверторного типа.

В любом случае, с этим аппаратом вы получите качественный шов, он не реагирует на нестабильное напряжение в сетях и имеет массу других преимуществ.

Устройство сварочного трансформатора

Сварочные трансформаторы используются для электродуговой сварки переменным током. Сварочными устройствами постоянного тока называются преобразователями, выпрямителями


или инверторами. Маркировка трансформаторов для ручной сварки плавящимся электродом выглядит следующим образом, ТДМ-316, что означает:
  • Т — трансформатор сварочный;
  • Д — дуговая электросварка;
  • М — механизм регулирования тока сварки;
  • 31 — максимальное значение сварочного тока 310 А;
  • 6 — номер модели трансформатора.
Устройство сварочного трансформатора включает магнитопровод в виде набранного из пластин стального сердечника, и двух изолированных обмоток. Первичная обмотка подключается к силовой сети (220 или 380В), а вторичная одним концом к держателю сварочного электрода, а другим к свариваемой детали. Вторичная обмотка состоит из двух частей на разных катушках. Одна из них подвижная и выполняет функцию дросселирующего устройства управления сварочным током. Перемещение дроссельной обмотки вдоль магнитопровода осуществляется винтом управления. Величина воздушного зазора между первичной и подвижной частью вторичной обмотки определяет значение сварочного тока. Изменение тока совпадает с изменением воздушного зазора. Т.е. с увеличением зазора ток увеличивается (во многих статьях можно встретить ошибочные данные по направлению изменения тока и зазора). Обычно сварочные трансформаторы имеют диапазоны регулирования от 60 до 400А. Напряжение холостого хода трансформатора составляет 60-65В. При зажигании дуги напряжение падает до рабочего значения 35-40В. Сварочные трансформаторы имеют защиту от короткого замыкания. Внешняя вольтамперная характеристика для дуговой сварки является падающей.

На фото 1 устройство сварочного трансформатора серии ТДМ представлено схематическим изображением:

  • Поз. 1 – первичная обмотка трансформатора из изолированного провода.
  • Поз. 2 – вторичная обмотка не изолирована, с воздушными каналами для лучшего режима охлаждения.
  • Поз. 3 – подвижная составляющая магнитопровода.
  • Поз. 4 – система подвеса трансформатора в корпусе агрегата.
  • Поз. 5 – система управления воздушным зазором.
  • Поз.6 – ходовой винт управления воздушным зазором.
  • Поз. 7 – рукоятка привода управляющего винта.
Промышленные сварочные агрегаты представляют собой многопостовые устройства. Для возможности перемещения нижняя рама выполняется в виде шасси с одной или двумя парами колес. Сам трансформатор в корпусе крепиться на аммартизирующей подвеске. Сварочные трансформаторы для сварки постоянным током дооборудуются выпрямляющими (диодными) приставками или инвертором постоянного тока.

Сварочные аппараты переменного и постоянного тока

Сварочное электрооборудование

Электродуговая сварка осуществляется на переменном и постоянном токе. В сварочных аппаратах переменного тока в качестве базового элемента используют трансформатор той или иной конструкции. Регулирование силы тока осуществля­ется:

—  путем  изменения  взаимной  индуктивности  обмотоктрансформатора;

—  путем изменения величины магнитного потока;

—  путем регулирования напряжения.

В сварочных аппаратах постоянного тока используются силовые выпрямительные блоки на базе мощных полупровод­никовых диодов.

Технические данные некоторых типов сварочных аппаратов переменного тока приведены в табл. 18.1.1.

Таблица 18.1. 1

Сварочных аппараты переменного тока



Тип аппарата

Мощность номинальная, кВ*А

Сварочный ток, А

Вторичное напряже­ние холостого хода, В

Масса, кг

ТД-102

11,4

60-175

80

38

ТД-306

17,5

100-300

70

65

ТД-500

30

100-560

60-76

180

ТД-500-4

32

100-560

12

191

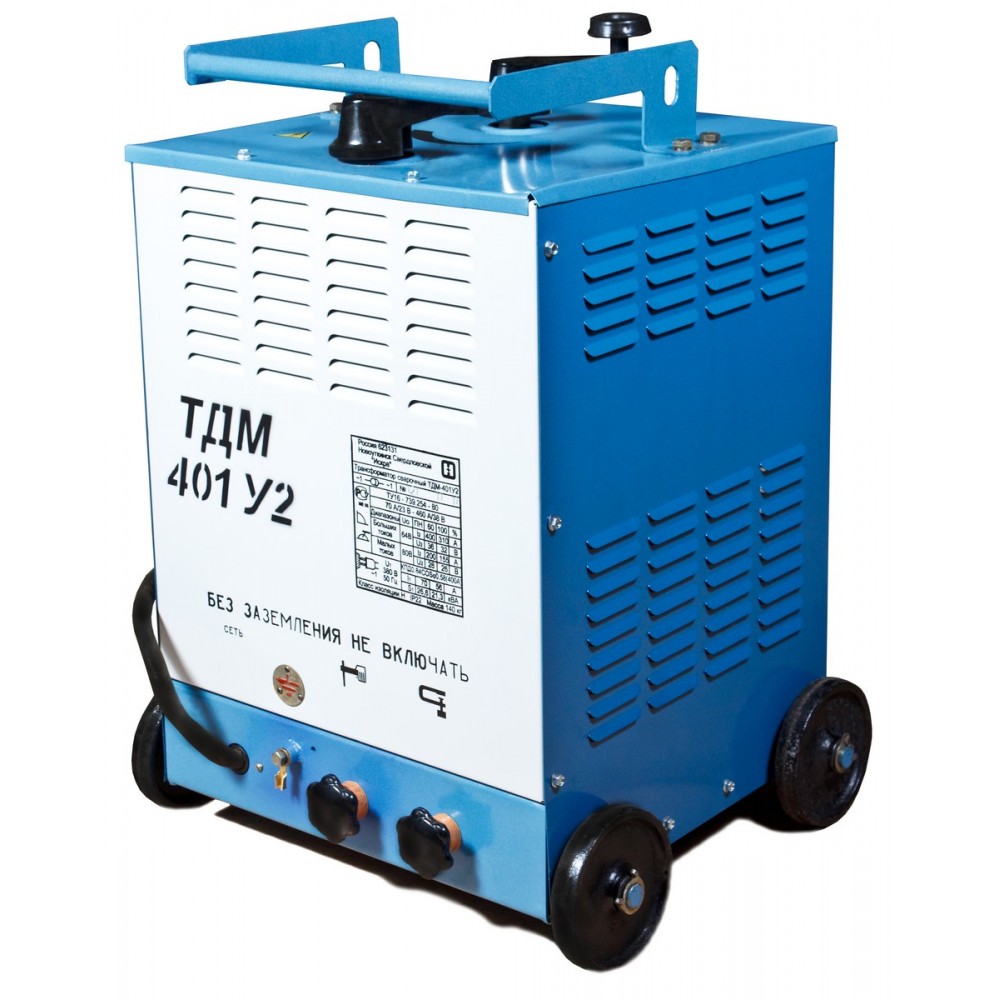

ТДМ-317



60—140 140-360

62 80

130

ТДМ-401



80—200 200—460

64 80

145



В последние годы Рязанский приборный завод освоил вы­пуск компактных сварочных аппаратов типа ФОРА с диапазо­ном регулирования сварочных токов от 20 до 250 А, питающих­ся от однофазной сети напряжением от 187 до 242 В. Сведения о них представлены в табл. 18.1.2. Предприятие «ГАЭМ» (г. Истра-2) выпускает аппарат для сварки на постоянном токе типа ТЭМКОР.







Таблица 18.1.2

Аппараты для сварки на постоянном токе ФОРА



Тип сварочного аппарата

Напряже­ние холо­стого хода, В

Диапазон регулирования сварочного тока, А

Масса, кг

Толщина свариваемого металла, мм

Диаметр элек­трода, мм

ФОРА-60

50

30-60

5,2

0,4—3

1,6-2

ФОРА-115

50

20—120

6,2

0,4-6

1,6-3

ФОРА-120

50

30—120

11

0,4-6

1,6-3

ФОРА-160Б

50

30-160

10

0,4-10

1,6-4

ФОРА-160ПР

90

30—160

10

0,4—10

1,6-4

ФОРА-250П

90

30—250

11

0,4-20

1,6-5

Сварочный аппарат ТЕМКОР обеспечивает регулирование сварочного тока в диапазоне от 20 до 160 А, напряжение холостого хода — 80 В, максимальная потребляемая мощ­ность — 5,6 кВт, мощность, потребляемая в режиме холостого хода, — 50 Вт, масса — 16 кг. Диаметр используемых электродов 1,6—4,0 мм.



чертежи, схемы, материалы. 90 фото-инструкций

Хороший сварочный аппарат значительно облегчает все работы по металлу. Он позволяет соединять и разрезать различные детали железа, которые отличаются своей толщиной и плотностью стали.

Современные технологии предлагают огромный выбор моделей, отличающихся мощностью и размером. Надежные конструкции имеют достаточно высокую стоимость. Бюджетные варианты, как правило, имеют короткий срок эксплуатации.

В нашем материале представлена подробная инструкция как сделать сварочный аппарат своими руками. Перед началом рабочего процесса рекомендуется ознакомиться с разновидностью сварочного оборудования.

Содержимое обзора:

Виды сварочного аппарата

Устройства этой техники различается на несколько типов. Каждый механизм имеет некоторые особенности, которые отображаются на выполненной работе.

Современные сварочные аппараты делятся на:

  • модели постоянного тока;
  • с переменным током
  • трёхфазные
  • инвекторные.

Модель с переменным током считается самым простым механизмом, который легко можно сделать самостоятельно.

Простой сварочный аппарат позволяет выполнять сложные работы с железом и тонкой сталью. Чтобы собрать подобную конструкцию, необходимо иметь определенный набор материалов.

К ним относятся:

  • провод для обмотки;
  • сердечник выполненный из трансформаторной стали. Он необходим для намотки сварочника.

Все эти детали можно приобрести в специализированных магазинах. Подробная консультация специалистов, помогает сделать правильный выбор.

Конструкция с переменным током

Опытные сварщики называют подобную конструкцию понижающим трансформатором.

Как сделать сварочный аппарат своими руками?

Первое что необходимо сделать — это правильно изготовить основной сердечник. Для данной модели, рекомендуется выбирать стержневой тип детали.

Для его изготовления понадобятся пластины, выполненные из трансформаторной стали. Их толщина равна 0,56 мм. Перед тем как приступить к сборке сердечника, необходимо соблюдать его размеры.

Как правильно рассчитать параметры детали?

Все достаточно просто.  Размеры центрального отверстия(окна) должны вместить всю обмотку трансформатора. На фото сварочного аппарата изображена подробная схема сборки механизма.

Площадь крена можно рассчитать по формуле: S=a*b. Готовый результат вычислений не должен быть меньше 36 кв. см. Чем больше площадь, тем меньше греется аппарат во время работы.

Следующим этапом будет сборка сердечника. Для этого берут тонкие трансформаторные пластины, которые соединяют между собой до необходимой толщины детали.

Далее наматываем понижающий трансформатор, состоящий из витков тонкой проволоки. Для этого делают 210 витков тонкой проволоки. С другой стороны делают намотку из 160 витков. Третья и четвертая первичная намотка, должна содержать 190 витков. После этого на поверхности крепят толстую платину.

Концы намотанной проволоки фиксируют болтом. Его поверхность отмечаю цифрой 1. Следующие концы проволоки закрепляют подобным образом с нанесением соответствующей разметки.

Обратите внимание!

В готовой конструкции должно присутствовать 4 болта с различным количеством витков.

В готовой конструкции соотношение наматывания обмотки будет равно 60% к 40%. Такой результат обеспечивает нормальную работу аппарата и хорошее качество сварочного крепления.

Контролировать подачу электрической энергии можно при помощи переключения проводов на необходимое количество обмотки. В процессе работы не рекомендуется перегревать сварочный механизм.

Аппарат постоянного тока

Данные модели позволяют выполнять сложные работы по толстым стальным листам и чугуну. Главное преимущество этого механизма, заключается в простой сборке, которая не займет много времени.

Сварочный инвектор представляет собой конструкцию вторичной обмотки с дополнительным выпрямителем.

Обратите внимание!

Он будет выполнен из диодов. В свою очередь, они должны выдерживать электрический ток в 210 А. Для этого подойдут элементы с маркировкой Д 160-162. Такие модели, довольно часто применяют для работы в промышленных масштабах.

Главный сварочный инвектор изготавливают из печатной платы. Такой сварочный полуавтомат выдерживает скачки электроэнергии во время длительной работы.

Опытные сварщики не рекомендуют перегревать оборудование. Это может стать причиной сгорания важных деталей.

Ремонт сварочного аппарата не составит особого труда. Здесь достаточно заменить повреждённую область механизма. В случае серьезной поломки, необходимо заново осуществлять первичную и вторичную обмотки.

Фото сварочного аппарата своими руками

Обратите внимание!

постоянный ток или переменный? Электроды и особенности работ

При выборе сварки у покупателей возникает вопрос: купить инверторный сварочный аппарат постоянного тока или переменного? Оба типа инверторов имеют свои достоинства и недостатки, однако стоит отметить, что сегодня сварки переменного тока уходят в прошлое, их заменяют более совершенные сварочные аппараты токовыпрямительного или постоянного тока.

Какой аппарат выбрать?

Что выбрать — выпрямитель или трансформатор?

Сварочные аппараты переменного тока, имеют следующие преимущества:


  • простая конструкция;
  • минимум поломок, большой рабочий ресурс;
  • возможность регуляции силы сварного тока.
Недостатки таких аппаратов достаточно существенны:
  • низкий КПД;
  • разбрызгивание металла при сварке;
  • большие габариты.
— современные сварочные инверторы, преобразующие ток в постоянный. Достоинства выпрямителей:
  • высокое качество сварных швов;
  • высокий КПД;
  • наличие возможности регулировать силу тока, защитный блок;
  • сварка любых металлов, в т.ч. низколегированных и пр.
Инверторы постоянного тока практически не имеют недостатков, а по стоимости доступны для каждой группы потребителей.

Как измерить силу тока сварочного инвертора?

Основная характеристика сварочных инверторов — сила тока, чем она выше, тем производительней будет аппарата. Стоимость сварки тоже напрямую зависит от этого показателя.

Для бытового использования достаточно инвертора с параметрами до 160 А, подключаемого к электросети 220 В. Если же в электросети присутствуют скачки напряжения, то рекомендуется приобретать полупрофессиональный аппарат с токовыми характеристиками 200 А. Измерить силу тока аппарата — несложно. Обычно данный показатель исправного инвертора соответствует заявленной производителем, но если есть сомнения в исправности аппарата, то показания можно измерить, используя цифровой милливольтметр или стрелочный микроамперметр. Однако учтите, что показания приборов зависят от длины сварочной дуги, диаметра электрода, правильности измерения.

Также немаловажным показателем является мощность сварочного аппарата. Как правило, она не указывается в паспорте, но зная максимально выдаваемую сваркой силу тока и другие параметры можно вычислить количество потребляемых кВт.

В двадцатом веке сварочный аппарат переменного тока был самым распространенным устройством сварки металлов в строительстве и промышленности. Это объясняется простотой конструкцией аппарата.

Если говорить кратко, он представляет собой силовой понижающий трансформатор, вторичная обмотка которого имеет несколько выводов. В зависимости от того какой метал нужно варить, какой толщины, каким электродом, сварщик выбирает тот или иной вывод вторичной обмотки.

Сварочные аппараты, работающие за счет действия переменного тока, подразделяются на следующие виды:

  • оборудование для ручной электродуговой сварки с помощью отдельных электродов покрытых флюсом;
  • оборудование для ручной аргоновой электросварки с помощью неплавящихся электродов из вольфрама;
  • полуавтоматическое оборудование, осуществляющее сварку в среде защитного и инертного газа с помощью электродной проволоки;

В международной классификации электродуговая сварка получила обозначение ММА-АС или ММА-DC, в случае ручной электросварки одиночными электродами, а аргоновая сварка с неплавящимися электродами – TIG.

Конструкция на трансформаторах

Обычный аппарат для сварки по размерам и форме выглядел как стиральная бытовая машинка на колесах, только еще тяжелее. Замкнутый магнитопровод располагался вертикально. Внизу находилась первичная обмотка трансформатора.

Вторичная обмотка была подвижной. Она прикреплялась к гайке вертикального винта с ленточной резьбой. На крышке корпуса располагался рым-болт с ручкой.

При вращении ручки гайка с вторичной обмоткой перемещалась по винту, изменяя магнитный поток, проходящий через катушки. Таким образом, осуществлялась регулировка сварочного электротока.

Для перемещения аппарата на крышке имелась ручка, для присоединения проводов сварочной цепочки на боковой стенке располагался зажим. Все стенки имели щелевые отверстия для охлаждения трансформатора.

Говоря о таких аппаратах в прошедшем времени, имеется в виду, что сейчас в большинстве своем используют сварочные инверторы переменного и постоянного тока. Сварочным оборудованием на основе силового трансформатора практически не пользуются.

Чтобы сварочный шов получался качественным, требуется круто падающая вольтамперная характеристика трансформатора. Это достигается двумя способами. Первый вариант: в трансформаторе с нормальным магнитным рассеянием и отдельной реактивной катушкой (дросселем) регулировку сварочного процесса осуществляют за счет изменения зазора в сердечнике дросселя.

Второй вариант: регулировка осуществляется за счет изменения зазора между первичной и вторичной катушками. При этом изменение электротока в широком диапазоне не приводит к изменению напряжения дуги, что положительно сказывается на качестве шва.

Оборудование для контактной сварки

У аппаратов контактной сварки в момент сварочного процесса у маломощных устройств сварочный ток достигает 5000-10000 А, в мощных устройствах доходит до 500 кА. Поэтому к трансформаторам предъявляются высокие требования.

Они являются понижающими трансформаторами с рядом конструктивных особенностей:

  • чтобы получить максимальный электроток вторичная обмотка выполняется из одного витка;
  • первичная обмотка выполняется на дисковом сердечнике в виде отдельных секций. Разбивка катушек на секции необходима для регулировки электротока, а диск для равномерного охлаждения;
  • вторичная обмотка выполнена в виде параллельно соединенных медных дисков. Для защиты от влаги они залиты эпоксидной смолой;
  • предусматривается воздушное или водяное охлаждение.

Аппараты контактной сварки в большинстве своем однофазные с сердечниками броневого типа. Так как качество сварки сильно зависит от длительности сварочного импульса, то коммутационное оборудование достаточно сложное – плата за точность.

Аппараты испытывают большие механические нагрузки, до 400 пусков минуту, поэтому к ним предъявляются дополнительные требования по прочности конструкции.

Маломощные аппараты контактной сварки имеют сварочной ток до 5000 А, весят около 20 кг и сваривают металл толщиной до 2,5 мм. Широко применяются в домашних условиях и мелких мастерских.

Конструкция инвертора

Инверторы иногда называют сварочными аппаратами постоянного тока, поскольку при их работе на первом этапе происходит преобразование переменного напряжения в постоянное.

Инверторы активно вытесняют аппараты на трансформаторах благодаря небольшому весу, компактным размерам и высокой производительности.

Сварочный инвертор состоит из высоковольтного выпрямительного диодного моста и фильтра низких частот, генератора частоты в пределах 30-70 кГц, силовых высоковольтных ключей, разделительного конденсатора и понижающего трансформатора. Он выполняет функцию преобразователя низкочастотного переменного тока в высокочастотный.

Напряжение 220 В 50 Гц подается на выпрямительный мост, где происходит его выпрямление, фильтр снижает пульсации и поступает на электронные ключи выполненные на биполярных транзисторах с изолированным затвором или полевых транзисторах.

На выходе ключей, благодаря блоку управления на основе генератора частоты, получается сигнал частотой 30-70 кГц. Проходя через разделительный конденсатор, электроток избавляется от постоянной составляющей и поступает на первичную обмотку понижающего трансформатора.

На выходе вторичной обмотки получается высокочастотный переменный ток, который используется для сварки. По сути, сварочные инверторы переменного тока выполняются, как импульсные источники питания без выпрямительного блока на выходе .

Из-за быстрого перехода через ноль сварочные инверторные аппараты переменного тока имеют устойчивую, равномерную дугу, что положительно сказывается на качестве шва.

Использование инвертора позволяет получить малогабаритный аппарат большой мощности. Недостатком инвертора можно считать высокую чувствительность к скачкам напряжения.

Достоинства и недостатки

Ручная дуговая сварка переменным током работает на основе силового трансформатора, имеющего простую, надежную и недорогую конструкцию. Она может работать практически в любых условиях и длительное время без перерывов.

К недостаткам нужно отнести невысокую производительность сварочных работ, необходимость постоянного удаления шлака. Сварочный шов получается хуже, чем дает сварка постоянным током.

Аргоновая сварка с использованием аппарата переменного тока с неплавящимися электродами дает сварной шов высочайшего качества, позволяет варить металл большого сечения, отсутствуют брызги.

К недостаткам нужно отнести необходимость использования дополнительного оборудования в виде газовых баллонов и низкую производительность работ.

Электроды и особенности работ

Для сварки переменным электротоком электроды разработаны давно и имеют большое разнообразие. При использовании инверторов пришлось создавать новые электроды из-за специфики высокочастотного переменного тока.

Наиболее широко применяются электроды марок АНО, ОЗС, МР. Они используются для сварки углеродистых и низколегированных сталей. Обеспечивают легкое разжигание электрической дуги и равномерность ее поддержания, легкое удаление шлака. Могут применяться для сварочных аппаратов переменного и постоянного тока.

Главная особенность сварки переменным током заключается в изменении полярности протекающего через электрическую дугу тока. Из-за того, что на частоте 50 Гц время перехода через ноль довольно большое, дуга почти гаснет, получается неравномерной.

Это приводит часто к пористости шва, снижению его качества. При использовании высокочастотного переменного электротока этот недостаток практически преодолевается.

Использование постоянного позволяет получать сварочные швы более высокого качества за счет равномерного выделения теплоты в сварочной ванне. На постоянном токе электрическая дуга зажигается при меньшем напряжении, и ее легче поддерживать сварщику.

Многочисленные подделки низкого качества вынуждают людей делать своими руками сварочные инверторы переменного и постоянного тока, которые более надёжны и проще ремонтируются. Как изготовить такой агрегат своими руками и сделать его долговечным и работоспособным в условиях нестабильного напряжения на даче и в сельской местности? На этот вопрос мы ответим в данной публикации и поэтапно соберём надёжный и практичный сварочный инвертор для соединения разных деталей. Наша задача — обеспечить малые габариты оборудования и небольшой вес конечного устройства для удобства работы с ним.

Для надёжного соединения металлов в любом строительстве используются сварочные аппараты, основой которых является силовой трансформатор, служащий преобразователем напряжения и потребляемого тока. По принципу действия агрегаты для сварки делятся на следующие типы:

До недавнего времени самым популярным был сварочный аппарат постоянного тока, основным недостатком которого был значительный вес. Вместе с тем несложная конструкция такого изделия позволяла в домашних условиях изготовить самоделку, не уступающую промышленным образцам. Кроме силового трансформатора, в конструкцию входят выпрямительные диоды и сглаживающий конденсатор большой ёмкости, а также дроссели и сопротивления. Таким образом, сварочный аппарат собрать своими руками не так уж и сложно.

Ещё проще выглядит сварочный аппарат переменного тока, представляющий собой силовой трансформатор, во вторичной обмотке которого делают несколько выводов с разным количеством витков. Это делают для регулировки сварочного тока в зависимости от толщины соединяемого материала. Такие сварочные аппараты переменного тока просты в изготовлении, но имеют низкую комфортность при работе, хотя шов получается более равномерным и прочным.

Трёхфазные агрегаты изготавливают из трёх трансформаторов, соединённых в звезду с шестью диодами, подсоединёнными по трёхфазной мостовой схеме. Такое подключение позволяет потребить небольшой ток и распределить равномерно по фазам нагрузку.

Далее рассмотрим сварочные инверторы с переменным током высокой частоты, которые отличаются небольшим весом и габаритами. Суть их работы состоит в том, что переменное сетевое напряжение 220 вольт с частотой 50 Гц выпрямляется, а затем преобразуется в высокочастотное переменное напряжение 20-50 кГц. Такой подход позволяет уменьшить потребление тока и понизить вес агрегата, не ухудшая его технических характеристик.

Важно помнить, что самодельные сварочные аппараты с постоянным током используются только с соответствующими электродами.

Преимущества самодельного инвертора

Для строительных работ с применением металлоконструкций желательно иметь свой аппарат для сварки, но его цена в розничных сетях зачастую оказывается слишком высокой. Можно собрать самодельный сварочный аппарат, который снизит стоимость конечного изделия, но без определённых затрат всё же обойтись не удастся. В частности, затраты на высокочастотные транзисторы, а также тиристорный регулятор тока для сварочного аппарата и выпрямительные диоды станут необходимыми.

Инвертор обладает следующими преимуществами:

  • малый вес, около 10 кг, в зависимости от мощности;
  • коэффициент полезного действия — более 90 %;
  • малое потребление электроэнергии;
  • широкие пределы работы схем регуляторов тока, что позволяет работать по разным технологиям сварки элементов из разных металлов;
  • высокая стабильность напряжения на электроде позволяет сделать ровный и качественный шов;
  • можно использовать электроды разного типа;
  • современные схемы и элементная база дают возможность устранить залипание электродов и обеспечивают ускоренный розжиг дуги.

Необходимые комплектующие и инструменты

Мы видим, что инвертор в сварочных работах является незаменимым инструментом, лёгким и удобным в эксплуатации. Для того чтобы обеспечить его качественную сборку, понадобятся, кроме радиодеталей, следующие инструменты:

  • мощный паяльник с припоем и флюсом;
  • набор отвёрток и пассатижи;
  • электродрель или шуруповёрт с набором свёрл;
  • ножовка, нож, ножницы;
  • подходящий по размеру корпус для монтажа инвертора.

Поскольку работа инвертора сопровождается нагревом элементов, необходимо обеспечить принудительную систему вентиляции, а диоды и транзисторы размещать на радиаторах.

Чтобы понять суть сборки аппарата, необходимо разобраться в принципиальной схеме устройства и взаимодействия его составляющих между собой. Сварочный инвертор состоит из следующих основных узлов:

  • сетевое напряжение 220 В, 50 Гц поступает на первичный низкочастотный диодный выпрямитель, после которого постоянное напряжение фильтруется конденсаторами;
  • постоянное напряжение подаётся на инвертор, выдающий на выходе высокочастотное переменное напряжение;
  • далее располагается понижающий трансформатор;
  • затем вторичный высокочастотный выпрямитель;
  • постоянный ток через дроссель идёт на электрод;
  • со входа и выхода высокочастотного трансформатора осуществляется соединение с блоком обратной связи, который корректирует работу инвертора в зависимости от параметров сварочного тока;
  • блок управления сварочным инвертором.

Последовательность сборки сварочного аппарата

Собственноручная сборка инвертора подразумевает использование как можно большего количества готовых элементов, поскольку этот агрегат довольно сложный и без знания основ радиоэлектроники не обойтись. При окончательной проверке и отладке понадобятся осциллограф и тестер, рассчитанный на замеры токов большой силы.

Самостоятельно можно перемотать трансформатор, адаптируя его к вашим запросам, или создать дроссель. Под силу разместить диоды и тиристоры на радиаторах, закрепить шины из алюминиевых или медных полос, но собрать и отладить блоки обратной связи и управления можно только при помощи специалиста.

При сборке сварочного аппарата очень важно соблюдать правила техники безопасности, поскольку электрооборудование связано с риском поражения током.

Проводя работы по монтажу узлов инвертора, необходимо соблюдать ряд требований, а именно:

  • корпус для аппарата нужно выбирать так, чтобы в нём компактно, но не скученно были размещены все элементы инвертора;
  • при намотке трансформатора нужно следить за плотной укладкой витков обмотки, надёжно изолировать их и закреплять;
  • силовые диоды, тиристоры и транзисторы надёжно закреплять на радиаторах с использованием теплопроводящей пасты;
  • лучше всего использовать медные провода и шины, поскольку их токопроводящие свойства выше, чем у алюминия;
  • к качеству всех компонентов следует относиться очень внимательно, потому что от них зависит долговечность устройства;
  • обеспечить бесперебойную работу системы охлаждения с помощью мощных вентиляторов, а в корпусе просверлить отверстия для циркуляции воздуха;
  • тщательно пропаивать все электрические соединения.

Окончательная отладка сварочного инвертора должна проводиться под контролем специалиста.

Итоги

При сборке сварочного инвертора своими руками вы обеспечите себя незаменимым и удобным аппаратом для сварки металлов, а кроме того, сможете существенно сэкономить. Важно ответственно подходить к выбору деталей и электронных компонентов, а при необходимости обращаться за помощью к профессионалам. При окончательной отладке их помощь и аппаратура обеспечат безупречную и длительную работу инвертора.

Сварка постоянным током (TIG DC) — это один из видов аргонодуговой сварки, который используется для качественного соединения большинства металлов, не образующих в процессе расплавления тугоплавкой оксидной пленки на поверхности изделия.

Принцип работы аппаратов для сварки постоянным током (TIG DC) основан на широтно-импульсной модуляции или PWM. Инверторная схема представлена мощными транзисторами, которые выпрямляют напряжение сети и преобразуют его в переменное высокочастотное напряжение до 100 КГц. Далее напряжение поступает на первичную обмотку трансформатора, а со вторичной обмотки высокочастотное переменное напряжение преобразуется в постоянное.

Сварочные TIG-аппараты могут выполнять сварку как при «прямой», так и при «обратной» полярности. «Прямая» полярность применяется для высококачественной сварки изделий из титана, высоколегированной стали и других металлов. При «прямой» полярности происходит минимальный разогрев электрода и максимальное проплавление обрабатываемого металла. При «обратной» полярности TIG-аппараты позволяют при помощи катодного распыления удалять оксидную пленку (Al2O3), которая образуется в процессе сварки алюминия и других тугоплавких металлов. Однако в этом случае за счет сильного нагрева электрода происходит быстрое выгорание вольфрамового электрода.

Возбуждение дуги при работе аппаратами TIG DC происходит между металлом и вольфрамовым электродом, на который подается сварочный ток. При этом через специальные сопла в TIG-горелке в зону сварки подается защитный газ (аргон), который создает оболочку и исключает влияние атмосферы на формирование шва.

Современное сварочное оборудование серии TIG DC применяется для обработки изделий из высоколегированных и нержавеющих сталей, углеродистых и среднелегированных сталей, титана и меди, цинка, сплавов на их основе и другие металлов.

Универсальные TIG DC аппараты используются для ремонтных и производственных работ, в сфере строительства, при изготовлении систем вентиляции и отопления, в химической и пищевой промышленности, в станкостроении, при производстве трубопроводов и т.д.

Преимущества сварки постоянным током (TIG DC):

  • высокое качество сварочного соединения;
  • отсутствие разбрызгивания металла;
  • возможность выполнять сварку в любом пространственном положении;
  • отсутствие шлаковых образований;
  • практически не требуется доработка шва;
  • отличный визуальный контроль за сварочной дугой и формированием шва.
Недостатки сварки постоянным током (TIG DC):
  • требуется опыт в сварке;
  • сложность сварки вне помещений при сильном ветре или сквозняке;
  • использование газового баллона с аргоном;
  • невысокая производительность.

В разделе Добро пожаловать на вопрос сварочные аппараты переменного и постоянного тока, в чем разница? заданный автором Евгений Савчук лучший ответ это разная дуга — разные электроды.. .Устройство сварочных трансформаторов: под корпусом находится сердечник — замкнутый магнитопровод, первичная и вторичная обмотка. Проходя через первичную обмотку, ток намагничивает сердечник. Магнитный поток на вторичной обмотке индуцирует переменный ток. Напряжение полученного переменного тока зависит от количества витков на вторичной обмотке. Чем больше вторичная обмотка, тем выше напряжение. Результат работы — переменный сварочный ток; сварочный трансформатор постоянного тока включает в свою конструкцию выпрямитель.Сварка на постоянном токе обеспечивает получение сварного соединения более высокого качества по сравнению со сваркой на переменном токе. Из-за отсутствия нулевых значений тока повышается стабильность горения дуги, увеличивается глубина проплавления, снижается разбрызгивание, улучшается защита дуги, повышаются прочностные характеристики металла сварного шва, снижается количество дефектов шва, а пониженное разбрызгивание улучшает использование присадочного материала и упрощает операции зачистки сварного соединения от шлака и застывших брызг металла. Всё это привело к тому, что для сварки качественных швов ответственных соединений больше применяют сварку на постоянном токе.

2oa.ru

Чем отличается сварочный аппарат от инвертора?

При необходимости самостоятельного проведения сварочных работ возникает вопрос: какого типа сварочный аппарат приобрести. Сварка — это создание неразъёмных соединений между свариваемыми частями на уровне атомов. Сварное соединение является одним из самых прочных и поэтому применяется довольно часто.

При электросварке нагрев и плавление металла происходит за счёт образования электрической дуги между торцевой частью электрода и свариваемой поверхностью. Источники образования и поддержания дуги делятся на несколько типов:

  1. Трансформаторные.
  2. Инверторные.
  3. Выпрямители.
  4. Сварочные агрегаты на основе двигателя внутреннего сгорания.

Рассмотрим два типа, нашедших наиболее широкое применение: сварочный аппарат на основе трансформатора и инверторный источник электрической дуги.

Это самый простой из сварочных аппаратов, использующий переменный ток сети. Работает за счёт трансформатора, который регулирует напряжение сети до сварочного. Трансформаторные или индукционные сварочные аппараты имеют деление по следующим признакам:

  • Мощность (чем больше сила сварочного тока, тем более толстый металл возможно обрабатывать).
  • Количество постов, то есть рабочих мест (сколько человек одновременно могут работать).
  • Напряжение (однофазная или трёхфазная сеть).

Преимуществом его является более простая и надёжная конструкция, невысокая стоимость, высокая ремонтопригодность.

Трансформаторный сварочный аппарат

К недостаткам относят зависимость дуги от скачков напряжения сети, большой вес и габаритные размеры, сильный нагрев во время проведения работ.

Что такое инвертор?

Инверторный сварочный аппарат или просто инвертор — один из источников энергии для электродуговой сварки, в основе которого лежит использование тока высокой частоты. Его работа осуществляется за счёт силовой электроники и небольшого трансформатора.

Инверторный сварочный аппарат

Достоинствами его признано низкое энергопотребление, компактность, небольшой вес и размеры, достаточно высокое качество шва.

К отрицательным сторонам инвертора можно отнести относительно высокую стоимость, боязнь влаги, пыли и низких температур (характерно для бюджетных моделей), чувствительность к скачкам напряжения, дорогостоящий ремонт.

Что общего у инвертора и трансформаторного сварочного аппарата

Сходство этих аппаратов в их назначении — образование и поддержание электрической дуги. Но есть ещё некоторые моменты, которые их объединяют:

  • Рассматриваемые аппараты объединяет наличие трансформатора, но разного размера. За счёт предварительного получения тока высокой частоты, в инверторах нет необходимости в использовании больших трансформаторов. Для получения тока 160 А нужен трансформатор весом 0,25 кг. Для получения такого же тока в индуктивных аппаратов необходим трансформатор весом 18-20 кг.
  • Возможность плавной регулировки тока. Трансформаторные аппараты имеют такую возможность благодаря изменению величины воздушного зазора в магнитопроводе.
  • Питание аппаратов осуществляется от бытовой (220В) или промышленной (380В) сети.
  • У большинства сварочных аппаратов есть защита от короткого замыкания.

Чем отличаются инверторный и трансформаторный источник электрической дуги

  1. Габариты и вес сварочного аппарата трансформаторного типа больше, чем у инвертора. Промышленные образцы могут весить более ста килограммов.
  2. Принцип действия. В инверторе переменный ток сети преобразуется первичным выпрямителем в постоянный, затем снова в переменный ток высокой частоты и далее снова происходит изменение на постоянный на вторичном выпрямителе. У сварочных аппаратов трансформаторного типа сила тока изменяется за счёт изменения положения магнитопровода, то есть сердечника понижающего трансформатора или включения в цепь разного количества витков обмоток.
  3. Инвертор имеет более устойчивую дугу, благодаря стабильности сварочного тока, что влияет на качество шва.
  4. Разница в конструкции. Инвертор более сложный и может оснащаться следующими дополнительными функциями: HOT START – увеличение начального тока для улучшения поджига сварочной дуги. ARC FORCE — увеличение сварочного тока для ускорения процесса плавления и препятствия залипанию, то есть происходит форсирование дуги. ANTI-STICK – снижение тока при залипании электрода для увеличения времени на его отрыв и защиты от перегрузки.
  5. Процесс обучения работе на трансформаторе более сложный и трудоёмкий. Однако, освоив эти навыки, без труда можно работать на инверторе.
  6. Инвертор выдаёт постоянный ток, трансформатор работает на переменном с частотой бытовой электросети 50 Гц.
  7. Коэффициент мощности инвертора наибольший из всего сварочного оборудования, а КПД превышает трансформаторные аналоги на 20-30%.
  8. Широкий диапазон изменения тока сварки.
  9. Инвертор имеет такой показатель как коэффициент прерывистости работы (КП). Он определяет время непрерывной работы на максимальном сварочном токе. То есть, если КП равен 50%, то после 10 минут работы ему требуется 5 минут на охлаждение. К трансформаторному сварочному аппарату такие требования не предъявляются.
  10. Возможность использования электродов, предназначенных как для постоянного, так и для переменного тока.

На сегодняшний день на рынке довольно широкий выбор оборудования для сварки различных производителей. Выбор сварочного аппарата следует производить исходя из задач, которые с его помощью предстоит выполнять.

vchemraznica.ru

Преимущества и недостатки аппаратов переменного тока для сварки

В двадцатом веке сварочный аппарат переменного тока был самым распространенным устройством сварки металлов в строительстве и промышленности. Это объясняется простотой конструкцией аппарата. Если говорить кратко, он представляет собой силовой понижающий трансформатор, вторичная обмотка которого имеет несколько выводов. В зависимости от того какой метал нужно варить, какой толщины, каким электродом, сварщик выбирает тот или иной вывод вторичной обмотки.

Виды устройств

Сварочные аппараты, работающие за счет действия переменного тока, подразделяются на следующие виды:

  • оборудование для ручной электродуговой сварки с помощью отдельных электродов покрытых флюсом;
  • оборудование для ручной аргоновой электросварки с помощью неплавящихся электродов из вольфрама;
  • полуавтоматическое оборудование, осуществляющее сварку в среде защитного и инертного газа с помощью электродной проволоки;
  • оборудование контактной сварки.

В международной классификации электродуговая сварка получила обозначение ММА-АС или ММА-DC, в случае ручной электросварки одиночными электродами, а аргоновая сварка с неплавящимися электродами – TIG.

Конструкция на трансформаторах

Обычный аппарат для сварки по размерам и форме выглядел как стиральная бытовая машинка на колесах, только еще тяжелее. Замкнутый магнитопровод располагался вертикально. Внизу находилась первичная обмотка трансформатора.

Вторичная обмотка была подвижной. Она прикреплялась к гайке вертикального винта с ленточной резьбой. На крышке корпуса располагался рым-болт с ручкой. При вращении ручки гайка с вторичной обмоткой перемещалась по винту, изменяя магнитный поток, проходящий через катушки. Таким образом, осуществлялась регулировка сварочного электротока. Для перемещения аппарата на крышке имелась ручка, для присоединения проводов сварочной цепочки на боковой стенке располагался зажим. Все стенки имели щелевые отверстия для охлаждения трансформатора.

Говоря о таких аппаратах в прошедшем времени, имеется в виду, что сейчас в большинстве своем используют сварочные инверторы переменного и постоянного тока. Сварочным оборудованием на основе силового трансформатора практически не пользуются.

Чтобы сварочный шов получался качественным, требуется круто падающая вольтамперная характеристика трансформатора. Это достигается двумя способами. Первый вариант: в трансформаторе с нормальным магнитным рассеянием и отдельной реактивной катушкой (дросселем) регулировку сварочного процесса осуществляют за счет изменения зазора в сердечнике дросселя. Второй вариант: регулировка осуществляется за счет изменения зазора между первичной и вторичной катушками. При этом изменение электротока в широком диапазоне не приводит к изменению напряжения дуги, что положительно сказывается на качестве шва.

Оборудование для контактной сварки

У аппаратов контактной сварки в момент сварочного процесса у маломощных устройств сварочный ток достигает 5000-10000 А, в мощных устройствах доходит до 500 кА. Поэтому к трансформаторам предъявляются высокие требования.

Они являются понижающими трансформаторами с рядом конструктивных особенностей:

  • чтобы получить максимальный электроток вторичная обмотка выполняется из одного витка;
  • первичная обмотка выполняется на дисковом сердечнике в виде отдельных секций. Разбивка катушек на секции необходима для регулировки электротока, а диск для равномерного охлаждения;
  • вторичная обмотка выполнена в виде параллельно соединенных медных дисков. Для защиты от влаги они залиты эпоксидной смолой;
  • предусматривается воздушное или водяное охлаждение.

Аппараты контактной сварки в большинстве своем однофазные с сердечниками броневого типа. Так как качество сварки сильно зависит от длительности сварочного импульса, то коммутационное оборудование достаточно сложное – плата за точность. Аппараты испытывают большие механические нагрузки, до 400 пусков минуту, поэтому к ним предъявляются дополнительные требования по прочности конструкции.

Маломощные аппараты контактной сварки имеют сварочной ток до 5000 А, весят около 20 кг и сваривают металл толщиной до 2,5 мм. Широко применяются в домашних условиях и мелких мастерских.

Конструкция инвертора

Инверторы иногда называют сварочными аппаратами постоянного тока, поскольку при их работе на первом этапе происходит преобразование переменного напряжения в постоянное.

Инверторы активно вытесняют аппараты на трансформаторах благодаря небольшому весу, компактным размерам и высокой производительности.

Сварочный инвертор состоит из высоковольтного выпрямительного диодного моста и фильтра низких частот, генератора частоты в пределах 30-70 кГц, силовых высоковольтных ключей, разделительного конденсатора и понижающего трансформатора. Он выполняет функцию преобразователя низкочастотного переменного тока в высокочастотный.

Напряжение 220 В 50 Гц подается на выпрямительный мост, где происходит его выпрямление, фильтр снижает пульсации и поступает на электронные ключи выполненные на биполярных транзисторах с изолированным затвором или полевых транзисторах. На выходе ключей, благодаря блоку управления на основе генератора частоты, получается сигнал частотой 30-70 кГц. Проходя через разделительный конденсатор, электроток избавляется от постоянной составляющей и поступает на первичную обмотку понижающего трансформатора. На выходе вторичной обмотки получается высокочастотный переменный ток, который используется для сварки. По сути, сварочные инверторы переменного тока выполняются, как импульсные источники питания без выпрямительного блока на выходе.

Из-за быстрого перехода через ноль сварочные инверторные аппараты переменного тока имеют устойчивую, равномерную дугу, что положительно сказывается на качестве шва. Использование инвертора позволяет получить малогабаритный аппарат большой мощности. Недостатком инвертора можно считать высокую чувствительность к скачкам напряжения.

Достоинства и недостатки

Ручная дуговая сварка переменным током работает на основе силового трансформатора, имеющего простую, надежную и недорогую конструкцию. Она может работать практически в любых условиях и длительное время без перерывов. К недостаткам нужно отнести невысокую производительность сварочных работ, необходимость постоянного удаления шлака. Сварочный шов получается хуже, чем дает сварка постоянным током.

Аргоновая сварка с использованием аппарата переменного тока с неплавящимися электродами дает сварной шов высочайшего качества, позволяет варить металл большого сечения, отсутствуют брызги. К недостаткам нужно отнести необходимость использования дополнительного оборудования в виде газовых баллонов и низкую производительность работ.

Электроды и особенности работ

Для сварки переменным электротоком электроды разработаны давно и имеют большое разнообразие. При использовании инверторов пришлось создавать новые электроды из-за специфики высокочастотного переменного тока.

Наиболее широко применяются электроды марок АНО, ОЗС, МР. Они используются для сварки углеродистых и низколегированных сталей. Обеспечивают легкое разжигание электрической дуги и равномерность ее поддержания, легкое удаление шлака. Могут применяться для сварочных аппаратов переменного и постоянного тока.

Главная особенность сварки переменным током заключается в изменении полярности протекающего через электрическую дугу тока. Из-за того, что на частоте 50 Гц время перехода через ноль довольно большое, дуга почти гаснет, получается неравномерной. Это приводит часто к пористости шва, снижению его качества. При использовании высокочастотного переменного электротока этот недостаток практически преодолевается. Использование постоянного позволяет получать сварочные швы более высокого качества за счет равномерного выделения теплоты в сварочной ванне. На постоянном токе электрическая дуга зажигается при меньшем напряжении, и ее легче поддерживать сварщику.

svaring.com

В чем разница переменного тока и постоянного?

Лишь немногие способны реально осознать, что переменный и постоянный ток чем-то отличаются. Не говоря уже о том, чтобы назвать конкретные различия. Цель данной статьи – объяснить основные характеристики этих физических величин в терминах, понятных людям без багажа технических знаний, а также предоставить некоторые базовые понятия, касающиеся данного вопроса.

Сложности визуализации

Большинству людей не составляет труда разобраться с такими понятиями, как «давление», «количество» и «поток», поскольку в своей повседневной жизни они постоянно сталкиваются с ними. Например, легко понять, что увеличение потока при поливе цветов увеличит количество воды, выходящей из поливочного шланга, в то время как увеличение давления воды заставит ее двигаться быстрее и с большей силой.

Электрические термины, такие как «напряжение» и «ток», обычно трудно понять, поскольку нельзя увидеть или почувствовать электричество, движущееся по кабелям и электрическим контурам. Даже начинающему электрику чрезвычайно сложно визуализировать происходящее на молекулярном уровне или даже четко понять, что собой представляет, например, электрон. Эта частица находятся вне пределов сенсорных возможностей человека, ее невозможно увидеть и к ней нельзя прикоснуться, за исключением случаев, когда определенное количество их не пройдет через тело человека. Только тогда пострадавший определенно ощутит их и испытывает то, что обычно называют электрическим шоком.

Тем не менее, открытые кабели и провода большинству людей кажутся совершенно безвредными только потому, что они не могут увидеть электронов, только и ждущих того, чтобы пойти по пути наименьшего сопротивления, которым обычно является земля.

Аналогия

Понятно, почему большинство людей не могут визуализировать то, что происходит внутри обычных проводников и кабелей. Попытка объяснить, что что-то движется через металл, идет вразрез со здравым смыслом. На самом базовом уровне электричество не так сильно отличается от воды, поэтому его основные понятия довольно легко освоить, если сравнить электрическую цепь с водопроводной системой. Основное различие между водой и электричеством заключается в том, что первая заполняет что-либо, если ей удастся вырваться из трубы, в то время как второе для передвижения электронов нуждается в проводнике. Визуализируя систему труб, большинству легче понять специальную терминологию.

Напряжение как давление

Напряжение очень похоже на давление электронов и указывает, как быстро и с какой силой они движутся через проводник. Эти физические величины эквивалентны во многих отношениях, включая их отношение к прочности трубопровода-кабеля. Подобно тому, как слишком большое давление разрывает трубу, слишком высокое напряжение разрушает экранирование проводника или пробивает его.

Ток как поток

Ток представляет собой расход электронов, указывающий на то, какое их количество движется по кабелю. Чем он выше, тем больше электронов проходит через проводник. Подобно тому, как большое количество воды требует более толстых труб, большие токи требуют более толстых кабелей.

Использование модели водяного контура позволяет объяснить и множество других терминов. Например, силовые генераторы можно представить как водяные насосы, а электрическую нагрузку – как водяную мельницу, для вращения которой требуется поток и давление воды. Даже электронные диоды можно рассматривать как водяные клапаны, которые позволяют воде течь только в одну сторону.

Постоянный ток

Какая разница между постоянным и переменным током, становится ясно уже из названия. Первый представляет собой движение электронов в одном направлении. Очень просто визуализировать его с использованием модели водяного контура. Достаточно представить, что вода течет по трубе в одном направлении. Обычными устройствами, создающими постоянный ток, являются солнечные элементы, батареи и динамо-машины. Практически любое устройство можно спроектировать так, чтобы оно питалось от такого источника. Это почти исключительная прерогатива низковольтной и портативной электроники.

Постоянный ток довольно прост, и подчиняется закону Ома: U = I × R. Мощность нагрузки измеряется в ваттах и ​​равна: P = U × I.

Из-за простых уравнений и поведения постоянный ток относительно легко осмыслить. Первые системы передачи электроэнергии, разработанные Томасом Эдисоном еще в XIX веке, использовали только его. Однако вскоре разница в переменном токе и постоянном стала очевидной. Передача последнего на значительные расстояния сопровождалась большими потерями, поэтому через несколько десятилетий он был заменен более выгодной (тогда) системой, разработанной Николой Теслой.

Несмотря на то что коммерческие силовые сети всей планеты в настоящее время используют переменный ток, ирония заключается в том, что развитие технологии сделало передачу постоянного тока высокого напряжения на очень больших расстояниях и при экстремальных нагрузках более эффективной. Что, например, используется при соединении отдельных систем, таких как целые страны или даже континенты. В этом заключается еще одна разница в переменном токе и постоянном. Однако первый по-прежнему используется в низковольтных коммерческих сетях.

Постоянный и переменный ток: разница в производстве и использовании

Если переменный ток намного проще производить с помощью генератора, используя кинетическую энергию, то батареи могут создавать только постоянный. Поэтому последний доминирует в схемах питания низковольтных устройств и электроники. Аккумуляторы могут заряжаться только от постоянного тока, поэтому переменный ток сети выпрямляется, когда аккумулятор является основной частью системы.

Широко распространенным примером может служить любое транспортное средство – мотоцикл, автомобиль и грузовик. Генератор, устанавливаемый на них, создает переменный ток, который мгновенно преобразуется в постоянный с помощью выпрямителя, поскольку в системе электроснабжения присутствует аккумулятор, и большинству электроники для работы требуется постоянное напряжение. Солнечные элементы и топливные ячейки также производят только постоянный ток, который затем при необходимости можно преобразовать в переменный с помощью устройства, называемого инвертором.

Направление движения

Это еще один пример разницы постоянного тока и переменного тока. Как следует из названия, последний представляет собой поток электронов, который постоянно меняет свое направление. С конца XIX века почти во всех бытовых и промышленных электрических всего мира используется синусоидальный переменный ток, поскольку его легче получить и гораздо дешевле распределять, за исключением очень немногих случаев передачи на большие расстояния, когда потери мощности вынуждают использовать новейшие высоковольтные системы постоянного тока.

У переменного тока есть еще одно большое преимущество: он позволяет возвращать энергию из точки потребления обратно в сеть. Это очень выгодно в зданиях и сооружениях, которые производят больше энергии, чем потребляют, что вполне возможно при использовании альтернативных источников, таких как солнечные батареи и ветряные турбины. Тот факт, что переменный ток позволяет обеспечить двунаправленный поток энергии, является основной причиной популярности и доступности альтернативных источников питания.

Частота

Когда дело доходит до технического уровня, к сожалению, объяснить, как работает переменный ток, становится сложно, поскольку модель водяного контура к нему не совсем подходит. Однако можно визуализировать систему, в которой вода быстро меняет направление потока, хотя не понятно, как она при этом будет делать что-то полезное. Переменный ток и напряжение постоянно меняют свое направление. Скорость изменения зависит от частоты (измеряемой в герцах) и для бытовых электрических сетей обычно составляет 50 Гц. Это означает, что напряжение и ток меняют свое направление 50 раз в секунду. Вычислить активную составляющую в синусоидальных системах довольно просто. Достаточно разделить их пиковое значение на √2.

Когда переменный ток меняет направление 50 раз в секунду, это означает, что лампы накаливания включаются и выключаются 50 раз в секунду. Человеческий глаз не может это заметить, и мозг просто верит, что освещение работает постоянно. В этом заключается еще одна разница в переменном токе и постоянном.

Векторная математика

Ток и напряжение не только постоянно меняются – их фазы не совпадают (они несинхронизированные). Подавляющее большинство силовых нагрузок переменного тока вызывает разность фаз. Это означает, что даже для самых простых вычислений нужно применять векторную математику. При работе с векторами невозможно просто складывать, вычитать или выполнять любые другие операции скалярной математики. При постоянном токе, если по одному кабелю в некоторую точку поступает 5A, а по другому – 2A, то результат равен 7A. В случае переменного это не так, потому что итог будет зависеть от направления векторов.

Коэффициент мощности

Активная мощность нагрузки с питанием от сети переменного тока может быть рассчитана с помощью простой формулы P = U × I × cos (φ), где φ – угол между напряжением и током, cos (φ) также называется коэффициентом мощности. Это то, чем отличаются постоянный и переменный ток: у первого cos (φ) всегда равен 1. Активная мощность необходима (и оплачивается) бытовыми и промышленными потребителями, но она не равна комплексной, проходящей через проводники (кабели) к нагрузке, которая может быть рассчитана по формуле S = U × I и измеряется в вольт-амперах (ВА).

Разница между постоянным и переменным током в расчетах очевидна – они становятся более сложными. Даже для выполнения самых простых вычислений требуется, по крайней мере, посредственное знание векторной математики.

Сварочные аппараты

Разница между постоянным и переменным током проявляется и при сварке. Полярность дуги оказывает большое влияние на ее качество. Электрод-позитивная сварка проникает глубже, чем электрод-негативная, но последняя ускоряет наплавление металла. При постоянном токе полярность всегда постоянная. При переменном она меняется 100 раз в секунду (при 50 Гц). Сварка при постоянном предпочтительнее, так как она производится более ровно. Разница в сварке переменным и постоянным током заключается в том, что в первом случае движение электронов на долю секунды прерывается, что приводит к пульсации, неустойчивости и пропаданию дуги. Этот вид сварки используется редко, например, для устранения блуждания дуги в случае электродов большого диаметра.

Что такое сварочный трансформатор?

Трансформатор, расположенный в сварочном аппарате, используется для преобразования входного высокого напряжения или первичной мощности от сетевой розетки, обычно это напряжение от 208 до 600 вольт, при низком переменном токе (AC) от 15 до 55 ампер. Он преобразуется на вторичной стороне питания в более низкое напряжение до 80 вольт и диапазон сварочных токов до 1000 ампер переменного тока или более, в зависимости от процесса и оборудования.

На рисунке 1 показано типичное подключение сварочного аппарата для дуговой сварки в экранированном металле (SMAW), иллюстрирующее основной источник питания на первичной стороне и выход на электрододержатель со вторичной стороны трансформатора.

Рисунок 1. Схема подключения для типичного процесса дуговой сварки в защитном металлическом корпусе

Трансформатор выполняет задачу, описанную «понижением» со стороны высокого напряжения / низкого тока первичной обмотки, где мы используем большое количество витков меньшего провода (N1 на схеме) и меньшее количество витков большого провода (N2 на схеме) на вторичной стороне. Это выводит низкое напряжение / более высокую силу тока в зависимости от отношения витков или количества витков провода на вторичной стороне, как показано на Рисунок 2.

Рисунок 2, Схема понижающего трансформатора

Провода намотаны вокруг железного сердечника, который создает магнитный поток за счет движения электрической энергии через трансформатор. Величина выходной силы тока определяет размер трансформатора. Чем выше выходная сила тока, тем больше трансформатор, и тем тяжелее и крупнее становится машина. На Рисунке 3 показан типичный трансформатор, переменный ток высокого напряжения / низкого тока входит во входной проводник, а переменный ток низкого / напряжения / высокого тока выходит из выходного проводника.

Рисунок 3, Фактический понижающий трансформатор

Первые сварочные аппараты работали только на переменном токе (AC) и чередовали положительный и отрицательный электроды до 60 раз в секунду согласно Рисунок 4.

Рисунок 4, Изображение сбалансированной волны переменного тока

Усовершенствование процессов, необходимых для преобразования переменного тока в постоянный (DC), чтобы обеспечить более стабильную сварочную дугу и изменение глубины проплавления сварного шва с выбором полярности электрода.Для достижения выхода постоянного тока использовался выпрямительный диод, как показано на рис. 5 .

Рисунок 5, Типовой диод

Диод работает, позволяя переменному току течь через диод, но не позволяя переменному току течь обратно, создавая постоянный ток (DC), который сегодня используется в большинстве сварочных аппаратов. Эти трансформаторные выпрямители будут использовать серию диодов в мосте для генерации постоянного тока на выходе, как показано на Рисунок 6 .Линейная мощность переменного тока проходит через сварочный трансформатор и выводится через ряд выпрямляющих диодов в мосту и преобразуется в плавный выход постоянного тока.


Рисунок 6, Трансформатор-выпрямительная техника

Сварочный трансформатор для типичных процессов сварки переменным / постоянным током был очень большим и тяжелым, и для уменьшения размеров трансформатора было сделано много усовершенствований. В конце 1970-х годов начали появляться первые сварочные инверторы. Эта инверторная технология внедрялась с несколькими преимуществами.Одним из них был способ преобразования входа высокого напряжения / низкого тока в выход низкого напряжения / высокого тока, что позволило бы уменьшить размер и вес сварочного трансформатора. Рисунок 7 показывает, как инверторная технология работает внутри источника питания.


Рисунок 7, Схема инверторной технологии

Инверсионная технология — это противоположность выпрямления, инверсионный процесс преобразования постоянного тока в переменный ток высокой частоты с использованием переключающего типа регулирования, состоящего в основном из транзисторных устройств.

Переключение токов выполняется на первичной входной стороне высокого напряжения трансформатора, а не на более традиционной вторичной выходной стороне, как описано ранее. Схема на Рисунке 7 показывает, как высокое переменное напряжение поступает и инвертируется в постоянный ток, переключается на высокочастотную пульсирующую прямоугольную волну переменного тока, а затем «преобразуется» в низковольтный сильноточный выпрямленный постоянный ток на выходе. Именно так сегодня многие сварочные аппараты используют эту инверторную технологию, которая снижает потребность в очень больших и тяжелых сварочных трансформаторах и, таким образом, значительно снижает размер и вес оборудования.

Эта технология также снижает количество энергии (электроэнергии), используемой инверторной технологией, по сравнению с более старыми трансформаторно-выпрямительными машинами.

Инвертор

против сварочного аппарата трансформатора: что лучше для ваших нужд?

0

Последнее обновление:

Электросварочные аппараты эксплуатируются более 100 лет. Как и любая технология, сварочные аппараты в настоящее время значительно усовершенствованы, чем в предыдущие десятилетия.

Однако есть что сказать и о надёжности старого образца. Когда речь идет о трансформаторных или инверторных сварочных аппаратах, у многих профессионалов в области сварки есть выбор.

Однако ваши предпочтения должны зависеть от того, какой из них лучше подходит для выполняемой работы. Чтобы помочь вам, мы собрали всю важную информацию о сварщиках, чтобы вы могли лучше понять, как они работают, и, наконец, выберите ту, которая вам больше всего подходит. Вот подробное описание инверторных и трансформаторных сварочных аппаратов.Читать дальше!


Обзор инверторного сварочного аппарата

Кредит: Рижка Назар, Shutterstock

Как это работает?

Инверторный сварочный аппарат преобразует переменный ток в выходное напряжение с более низким допустимым напряжением. Например, от источника питания 240 В переменного тока до выходного напряжения 20 В постоянного тока. В инверторных устройствах для преобразования мощности используется пара электронных компонентов.

Напротив, традиционные трансформаторные приборы в основном полагаются на один большой трансформатор для регулирования напряжения.Инвертор работает за счет увеличения частоты первичного источника питания с 50 Гц до 20 000 — 100 000 Гц.

Это делается с помощью электронных кнопок, которые быстро включают и выключают питание (до одной миллионной секунды). Используя этот способ управления источником питания до того, как он попадет в трансформатор, можно значительно уменьшить размер трансформатора.

Примечательные особенности

Повышенная эффективность

С помощью инверторного сварочного аппарата вы можете отрегулировать профиль сварного шва в соответствии с требуемой толщиной.Инверторные сварочные аппараты улучшают внешний вид сварного шва и в то же время поддерживают качество сварки.

Механизм инверторного сварочного аппарата очень эффективен и остается холодным даже при продолжительной работе. Обычно они используют минимальное количество фильтрующего металла. Они эффективно снижают тепловложение и обеспечивают превосходную производительность.

Эффективность и энергосбережение

Инверторные сварочные аппараты не только энергоэффективны, но также обеспечивают безнапорное и бесплатное подключение.Эти инверторные сварочные аппараты являются идеальной заменой обычным сварочным аппаратам, когда дело доходит до выработки тепла и потребления энергии.

Инверторный сварочный аппарат имеет выходную мощность до 93% по сравнению с обычными сварочными аппаратами. Уровень производства обычных сварщиков составляет 60%. Инвертор значительно уменьшает трансформатор, размер реактора и вес сварщика.

Сопоставимые потери мощности (в основном, потребление энергии в проводнике и потери в магнитном сердечнике) также значительно уменьшены.

Холодильная установка

Эти превосходно сделанные инверторные сварочные аппараты имеют внутренний охлаждающий вентилятор. Он снижает рабочее тепло и предотвращает выработку дополнительного тепла. С помощью охлаждающих вентиляторов машины не только перестают перегреваться, но и приводят к увеличению срока службы устройств.

Кредит: Сергей Храмов, Shutterstock

Выходное напряжение и текущая стабильность

Многие традиционные сварочные аппараты используют переменный ток (АС), и, следовательно, эти аппараты не обеспечивают непрерывный ток и выходную мощность.

В таком случае дуги этих машин нуждаются в нескольких повторных зажиганиях, примерно от 100 до 120 раз в секунду. В отличие от обычных сварочных аппаратов, инверторный сварочный аппарат быстро выделяет тепло.

Эти машины могут поддерживать постоянный ток. Он предотвращает нестабильность напряжения и температуры, поскольку эти машины имеют защиту от помех. По сути, сварочные аппараты обладают защитой от помех и имеют более низкую вероятность изменений температуры и колебаний напряжения.

Поскольку направление тока и напряжение часто меняются, традиционные инверторные сварочные аппараты используют переменный ток. Дуга может быть погашена и зажжена до 120 раз в секунду. Дуга непостоянна и горит постоянно. Это приводит к продолжительному нагреву. А его прочность снижает сварной шов.

Методы IGBT

Эти инверторные сварочные аппараты могут быстро собирать электроэнергию, используя любое устройство тока затвора. Это возможно благодаря технологии биполярных транзисторов с изолированным затвором.Переключатель инверторного сварочного аппарата также работает быстро и потребляет меньше энергии для выполнения заключительной операции.

Компактная и легкая модель

Благодаря минимальной конструкции инверторный сварочный аппарат можно использовать практически везде. По сравнению с другими традиционными сварочными аппаратами эти сварочные аппараты компактны. Вы можете разместить их в любом компактном пространстве благодаря компактной конструкции устройства.

Конструкция достаточно компактна, поэтому вы можете полностью хранить ее в ограниченном пространстве.Вес и размер трансформатора будут значительно уменьшены, поскольку частота инверторного сварочного аппарата намного выше рабочей частоты.

Аналогичным образом, значительное увеличение размера, веса реактора и рабочей частоты будет значительно сведено к минимуму.

Плюсы

  • Низкое энергопотребление.
  • Обеспечивает превосходный контроль электрической дуги.
  • Поставляется с охлаждающим вентилятором для защиты деталей от нагрева.
  • Это портативный.

Минусы

  • Они менее долговечны по сравнению с обычными трансформаторными сварочными аппаратами.
  • Дорогой ремонт.

Обзор сварщика трансформаторов

Кредит: Владимир Ненезич, Shutterstock

Как это работает?

Сварочные аппараты с трансформатором — более традиционный вариант сварки. Эти высокопроизводительные устройства являются «рабочей лошадкой» в отрасли и требуют питания от сети.В основном они используются для промышленной сварки прутков. Они бывают размерами от 250 А до 600 А при 415 В.

Сварщик трансформатора позволяет сварщику выбирать выходной ток, перемещая обмотку ближе или дальше от вторичной обмотки. Он также может перемещать магнитный шунт внутри и из сердечника трансформатора, используя последовательный реактор насыщения с изменяемым подходом последовательно с выходом вторичного тока, или просто позволяя сварщику выбирать выходное напряжение, нажимая на вторичную обмотку трансформатор.

Эти приборы трансформаторного типа обычно являются наиболее экономичными.

Отличительные особенности

Особенностью трансформаторного сварочного аппарата является то, что на электрод подается переменный ток. Это означает, что преобразование активировано. Из-за этого увеличивается разбрызгивание металла, что, в свою очередь, сказывается на качестве шва.

КПД трансформатора составляет около 80%, так как большая часть энергии используется для нагрева «железа» прибора. Устройства разделены на домашние, производящие ток до 200 ампер, профессиональные и полупрофессиональные, до 300 ампер, и еще один, превышающий 300 ампер.

Когда дело доходит до использования прибора в домашних условиях, используется однофазный электрический ток 220 вольт. Однако в большинстве экспертных устройств часто используется трехфазный ток 380 В.

Надежность

Большинство людей спорят о надежности сварщика. В течение почти столетия трансформаторные сварочные аппараты подвергались комплексным исследованиям и разработкам для создания надежных и прочных аппаратов, в то время как инверторным сварочным аппаратам уделялось такое же внимание только 30 лет.

Сварочные аппараты с трансформатором более надежны по сравнению с лучшими инверторными сварочными аппаратами. Однако за последние годы разрыв значительно сократился. Те дни в 1990-х годах, когда отказы инверторов вызывали кошмары, ушли в прошлое.

Кредит: kofana12, Shutterstock

.

Возможные ограничения

Общая тенденция заключается в том, что трансформаторные сварочные аппараты более просты, но надежны, в то время как инверторные сварочные аппараты могут объединять множество различных процедур с меньшей надежностью.

Другое соображение — это то, как устройство будет ограничивать вас в среднесрочной и долгосрочной перспективе. Если за этими устройствами правильно ухаживать, они могут прослужить значительное количество времени. Если у вас есть трансформаторный сварочный аппарат, он будет крупнее и менее многофункциональным по сравнению с инверторным сварочным аппаратом.

Хотели бы вы приобрести дополнительное оборудование, чтобы иметь такую ​​же производительность, что и инверторный сварочный аппарат? Или вам требуется надежность сварочного аппарата на базе трансформатора, но вам также нужно что-то, что вы можете носить с собой в качестве резервного, которое обеспечивается инверторным сварочным аппаратом?

Время простоя

Некоторые области применения могут привести к преждевременному разрушению инверторных сварочных аппаратов, например, из-за дополнительных загрязняющих веществ в воздухе и высокой влажности.Производители пытались создать продукты, более устойчивые к сбоям из-за экологических проблем.

Однако они всегда более склонны к неудачам. Если ваша машина выйдет из строя, вы не сможете использовать ее, пока она не будет отремонтирована. Но как это повлияет на вашу повседневную деятельность? Если вы просто любитель, это не помешает осуществлению важных проектов и не повлияет на ваш доход.

Хотя ваша машина имеет решающее значение для бесперебойной работы вашего бизнеса, вы должны учитывать влияние простоев, которые могут у вас возникнуть.Если окружающая среда, в которой вы находитесь, способствует преждевременному выходу из строя и находится вне вашего контроля, стоит иметь более надежное устройство, которое проще по сравнению с универсальным устройством, которое не работает.

В таком случае лучше всего подойдет трансформаторный сварочный аппарат, поскольку он прочен, надежен и редко выходит из строя.

Область применения

Сварочные аппараты для трансформаторов — это неприхотливое оборудование, которое используется практически во всех сферах человеческой деятельности, где необходимы сварочные соединения для железных металлов.

Приборы используются для следующих целей:

  • Ремонт и прокладка трубопроводов.
  • Сварка водопроводных трубопроводов.
  • Устройство металлических конструкций на стройплощадке.
  • Соединение листовых материалов, два в стык и внахлест.

Плюсы

  • Начальная стоимость невысока.
  • Идеален для ремонта фермы.
  • Сварщик не требует обслуживания.
  • Текущие расходы также относительно низкие.
  • Высокая надежность.

Минусы

  • Зажигать дугу сложно.
  • Чувствителен к снижению напряжения в сети.

Инвертор против сварочного аппарата трансформатора: что подходит именно вам?

Хотя инверторные сварочные аппараты имеют преимущества перед трансформаторными сварочными аппаратами, не все из этих преимуществ могут быть вам полезны. Окончательный выбор в конечном итоге сводится к предпочтениям пользователя.

Мы предоставили вам все необходимое, чтобы помочь вам учесть ваши требования и выяснить, что вам подходит. Кроме того, мы составили список различий между инверторными и трансформаторными сварочными аппаратами с учетом таких факторов, как долговечность, вес, стоимость и т. Д.

Начнем прямо сейчас!

Постоянство

По сути, трансформаторы имеют более высокие рабочие циклы. Следовательно, теоретически они могут решать более сложные задачи, чем инверторные сварочные аппараты.На данный момент инверторы новые в магазинах и, следовательно, их долговечность сомнительна.

Прямо сейчас мы знаем о долговечности трансформаторных сварочных аппаратов, поскольку они используются достаточно долго, чтобы анализировать и повышать их долговечность. Тем не менее, инверторная технология невероятно увлекательна, поскольку вы можете упаковать большую мощность в небольшой легкий корпус.

Затраты

Между сварщиками инверторов и трансформаторов ведутся давние дебаты о ценах.Многие трансформаторные сварочные аппараты экономичны, когда речь идет о начальных затратах.

Но в конечном итоге инверторный сварочный аппарат сэкономит вам много денег. Все это сводится к затратам с течением времени. Начнем с того, что инверторные сварочные аппараты потребляют меньше энергии. Хотя точная стоимость, как правило, завышена, многие профессионалы сходятся во мнении, что вы можете сэкономить около 10% на счетах за электроэнергию.

Сварочные аппараты с инвертором

также потребляют меньше расходных материалов и сварочного газа благодаря повышенной стабильности дуги.Со временем не будет безумием сказать, что сварочные аппараты окупятся сами за себя.

Масса

По сравнению с трансформаторными сварочными аппаратами, инверторные сварочные аппараты легче. Они даже вдвое меньше нескольких трансформаторных машин. Если вы выполняете неподвижные работы на большой площади, большой и здоровенный сварочный аппарат для трансформатора не будет проблемой.

Однако, если вы собираетесь перемещать сварщика или помещение ограничено, лучше всего подойдет инверторный сварочный аппарат.

Стабильность и эффективность

За последние 50 лет сварочные аппараты для трансформаторов прошли долгий путь. Используя сварочный аппарат премиум-класса, вы можете достичь привлекательного уровня эффективности, сохраняя при этом относительно стабильную дугу.

Впрочем, по сравнению с инверторными сварочными аппаратами это ничто. Большинство инверторных сварочных аппаратов вдвое эффективнее трансформаторных сварочных аппаратов. Например, по сравнению с трансформаторным сварочным аппаратом, инверторный сварочный аппарат использует половину ампер для получения аналогичного количества вольт.

Из-за этого большинство инверторных сварочных аппаратов могут работать от обычной домашней розетки, и поэтому вам не нужно покупать генератор или большую розетку на 220 В.

Долгое время в инверторных сварочных аппаратах использовался DC (постоянный ток). Хотя у них была более стабильная дуга, чем у обычных сварочных аппаратов с трансформатором постоянного тока, для сварщиков на переменном токе был доступен только один вариант.

В настоящее время инверторные сварочные аппараты могут использовать как постоянный, так и переменный ток. А поскольку инверторные сварочные аппараты более эффективны, они могут генерировать более стабильную дугу.По этой причине инверторные сварочные аппараты являются лучшим выбором, когда речь идет об эффективности и стабильности.

Качество сварных швов

Раз уж мы обсуждаем сварочные аппараты, давайте перейдем к сути сварки и остановимся на дуге и сварных швах. Если вы из тех сварщиков, которые работают с гладкой сталью весь день, каждый день, вам не нужно искать машину для сварки трансформаторов.

Однако мы живем в мире, который требует совершенства сварки в любом положении и на каждом материале.Сварщики с инвертором начинают сиять в этом требовательном мире. Поскольку инверторные сварочные аппараты можно запрограммировать на выполнение чего угодно, теперь мы видим, что усовершенствованная импульсная сварка MIG работает аналогично высококвалифицированной сварке TIG.

Программное обеспечение и усовершенствованная электроника открывают мир, который коренным образом изменил возможности сварочного аппарата. Иногда даже средний сварщик выглядит неплохо.

Когда дело доходит до качества сварки и инноваций, инверторный сварочный аппарат — лучший выбор. Тем не менее, для стали все еще можно упростить.

Рабочий цикл

Как правило, инверторные сварочные аппараты могут достигать гораздо более высоких рабочих циклов из-за размера трансформатора. Хотя более мелкие детали инверторного сварочного аппарата быстро нагреваются, их можно охладить намного быстрее и проще.

Однако в традиционных сварочных аппаратах с трансформатором детали намного больше и, следовательно, имеют тенденцию сохранять тепло и долго остывать.

Использование мощности генератора

Эффективность означает, что использование мощности генератора более возможно с помощью инверторных сварочных аппаратов, которые могут работать на портативных генераторах меньшего размера.Это невозможно с обычными сварочными аппаратами для трансформаторов.

Однако следует учитывать, что использование энергии от генератора чревато опасностями.

Функциональность

По сравнению с традиционными трансформаторными сварочными аппаратами, характеристики высококачественных инверторных сварочных аппаратов значительно выше. Это особенно заметно при ручной сварке (MMA), при которой операторы считают, что сварка проще и им не нужно «бороться» с дугой.

В основном это происходит из-за способности инверторных сварочных аппаратов иметь более высокое напряжение холостого хода и интегрировать такие функции, как Anti-Stick, Arc Force и Hot Start.Основным примером этого является сварка тонких материалов: с использованием традиционного сварочного аппарата для стержневой сварки это печально известно, если не непрактично.

Однако с помощью инверторных сварочных аппаратов, которые имеют неограниченную регулировку силы тока и стабильную дугу, мощность может быть значительно снижена, так что, например, лист металла толщиной 1,6 мм или секции труб можно сваривать значительно проще и контролируемым образом.

Кредит: Супавит Сретбхакди, Shutterstock

Что такое технология IGBT?

Буквы IGBT обозначают «Биполярные транзисторы с изолированным затвором».Это высокоскоростные переключающие устройства, используемые во всех сварочных аппаратах без сварки, которые упрощают регулировку напряжения.

Некоторые инверторные сварочные аппараты используют старую технологию MOSFET или транзисторы. Технология IGBT обеспечивает значительные преимущества по сравнению с MOSFET. Возможно, решающим преимуществом является то, что IGBT менее подвержены колебаниям мощности генератора и питающей сети, что делает их более надежными и менее уязвимыми для отказов или повреждений.

Когда использовать инверторный сварочный аппарат Когда использовать сварочный аппарат трансформатора
Внутри в регулируемой среде В пыльной и грязной среде
Можно использовать на многих типах недрагоценных металлов Вы можете использовать его с одним и тем же металлом изо дня в день


Заключение

За последние 15 лет инверторные сварочные аппараты претерпели стремительные преобразования.Они постоянно улучшают функциональность и стоимость. Однако это не означает, что мы должны зарывать трансформаторные сварочные аппараты, поскольку они также играют решающую роль в отрасли.

В конечном итоге все сводится к индивидуальному взвешенному решению, зависящему от множества факторов.


Кредит предоставленного изображения: (L) Mehaniq, Shutterstock | (R) Алан Сау, Shutterstock

Урок 1 — Основы дуговой сварки

Урок 1 — Основы дуговой сварки © АВТОРСКИЕ ПРАВА 1999 ГРУППА ЭСАБ, ИНК.УРОК I, ЧАСТЬ B 1.9.3.1.1 Трансформатор типа производят только переменный ток. Они обычно называется «Сварочные трансформаторы». Все типы переменного тока используют однофазное первичное питание и имеют тип постоянного тока. 1.9.3.1.2 Выпрямитель типы обычно называются «Сварочные выпрямители» и производят DC или, AC и Сварочный ток постоянного тока.Они могут использовать как однофазные, так и трехфазные входная мощность. Они содержат трансформатор, но исправляют переменный или постоянный ток с помощью селена выпрямители, кремниевые диоды или кремний управляемые выпрямители. Доступен либо в константе ток или постоянное напряжение, некоторые производители предлагают устройства, которые представляют собой комбинацию оба и могут использоваться для сварки покрытым электродом, сварки неплавящимся электродом и для сварки твердым телом или флюсом порошковая проволока.1.9.3.2 Вращающийся Типы — Источники питания вращающегося типа можно разделить на две классификации: 1. Мотор-генераторы 2. Двигатель Управляемый 1.9.3.2.1 Мотор-генератор типы состоят из электродвигателя, соединенного с генератором или генератор, который производит желаемый мощность сварки. Эти машины давали отличные сварные швы, но из-за движущихся частей требовал значительного обслуживания. Мало, если любые, сейчас построен сегодня. 1.9.3.2.2 Двигатель приводные типы состоят из бензинового или дизельного двигателя, соединенного с генератором или генератор, который производит желаемый мощность сварки.Они широко используются в других сферах. коммерческие линии электропередач, а также мобильные ремонтные предприятия. Оба вращающихся типа может доставить либо Сварочная мощность на переменном или постоянном токе или их комбинация. Доступны оба типа как постоянный ток или постоянное напряжение модели. 1.9.4 Власть Управление источниками — источники сварочного тока различаются также в методе контроля выходной ток или напряжение. Производительностью можно управлять механически как в машинах, имеющих реактор с отводом, подвижный шунт или дивертер, или подвижная катушка.Электро- три типа управления, например, магнитное усилители или насыщаемые реакторы, также используются и самые современные типы, содержащие выпрямители с кремниевым управлением, дают точные электронное управление. 1.9.4.1 А подробное обсуждение многих типов источников сварочного тока на рынке сегодня слишком длинная тема для этого курса, хотя дополнительная информация о типе Источники питания для различных сварочных процессов будут рассмотрены в Уроке II.1.9.4.2 Отлично литературу можно получить у производителей источников питания, и следует проконсультироваться для получения дополнительной информации.

AC Vs Сварка постоянным током: применение, преимущества и недостатки

Для каждого сварщика очень важно знать разницу между сваркой на переменном и постоянном токе. Каждый профессиональный сварщик знает, насколько важно использовать соответствующие настройки мощности для определенного типа материала, чтобы получить первоклассный безупречный результат.

Если вы будете знать об этом сверхурочно, это не только поможет вам стать эффективным сварщиком, но и будет периодически развивать в вас интуитивную мудрость, с помощью которой вы можете заранее определять соответствующие параметры мощности, проводя множество экспериментов.

Теперь давайте внимательно рассмотрим определение, применение, преимущества и недостатки сварки переменным и постоянным током:

Сварка переменным током

Термин «переменный ток» означает переменный ток, что означает, что ток переключает свое положение 120 раз в секунду. в полярности между отрицательным постоянным током и положительным постоянным током.Одним из главных преимуществ использования сварки на переменном токе является нулевой коэффициент отклонения, а также способность эффективно сваривать черные и магнитные материалы.

Области применения сварки переменным током

Сварка переменным током, по-видимому, является одним из часто используемых процессов для работы всех видов высоковольтных электрических устройств, таких как бытовые приборы и оборудование.

Но, с другой стороны, трансформатор, необходимый для питания переменного тока, довольно недорог и требует меньших затрат на обслуживание.В целом, это идеальный источник питания для всех видов черных и магнитных материалов.

Все мы знаем, что сваривать толстые листовые металлы без особых усилий довольно сложно. Но с помощью сварки на переменном токе вы можете удобно сваривать их в нижнем или горизонтальном положении.

Еще одна распространенная область применения сварки на переменном токе — это чрезмерно быстрое заполнение. Это в основном выполняется с помощью электрода быстрого заполнения, который имеет более высокую скорость осаждения.

Теперь вы, возможно, знаете, что для сварки алюминия требуется сравнительно более высокая температура.Кроме того, для сварки алюминия необходимо использовать процесс сварки TIG. Поскольку сварка на переменном токе является лучшим источником питания для сварки большинства материалов для сварки TIG, изделия из алюминия изготавливаются с использованием сварки на переменном токе.

Наконец, одна из важнейших областей, в которых выполняется сварка на переменном токе, — это чрезмерный ремонт машинного оборудования. Сейчас это общепринято, что машины и оборудование содержат намагниченное поле. Кроме того, их использование в течение длительного периода потенциально может привести к появлению ржавчины на их теле.

В этом случае, если вы собираетесь сваривать их с использованием постоянного тока, это может привести к их повреждению из-за сильного нагрева и более глубокого проплавления. Для ремонта этих инструментов в основном используется сварочная мощность переменного тока.

Преимущества сварки на переменном токе
  • Благодаря природе этого процесса, сварка на переменном токе может без труда применяться для тяжелых материалов, таких как алюминий и быстрое заполнение.
  • Доказано, что намагниченные материалы имеют тенденцию влиять на дугу, которая чаще всего наблюдается в процессе сварки постоянным током.Но поскольку сварка на переменном токе часто меняет полярность, вероятность возникновения такой ситуации близка к нулю.
  • Сварка на переменном токе позволяет без проблем выполнять сварку при более высоких температурах. Следовательно, вы можете легко сваривать высокопрочные материалы методом TIG.
  • Сварка на переменном токе очень рентабельна, поскольку в трансформаторе нет движущихся частей, и она требует очень низкого обслуживания.
  • Сварку на переменном токе можно подключить к любой клемме.
  • Наконец, поскольку он отличается меньшим энергопотреблением при высокой температуре, сварка на переменном токе может быть выполнена при сварке с глубоким проплавлением и с меньшими затратами.

Недостатки сварки на переменном токе
  • Невозможно сваривать цветные металлы с помощью сварки на переменном токе
  • При сварке на переменном токе образуется больше брызг, чем при сварке постоянным током
  • Дуга кажется довольно нестабильной при сварке на переменном токе
  • Вы можете сваривать большинство применений для сварки штучной сваркой, используя сварку постоянным током, которая не подходит для переменного тока.

Некоторые дополнительные проблемы, связанные со сваркой на переменном токе

Теперь, когда мы знаем, что полярность в секунду очень высока при сварке на переменном токе, а ток часто меняет свое положение, это также делает нас неспособными сваривать любыми другими электродами, кроме только покрытые.

Хотя при сварке на переменном токе вероятность возникновения дугового разряда очень низка, она обычно используется в редких случаях и в качестве вторичного источника питания для большинства сварочных процессов.

Сварка постоянным током

Термин «постоянный ток» означает постоянный ток, что означает, что электроны всегда движутся в постоянном направлении. Полярность при сварке постоянным током также постоянна, что может быть выражено как в отрицательной, так и в положительной форме. Одной из основных особенностей отрицательного постоянного тока является его более высокая скорость осаждения, тогда как положительный постоянный ток в основном используется для обеспечения более глубокого проникновения.

Области применения сварки постоянным током

В целом, сварка постоянным током является наиболее часто используемой формой источника питания при сварке из-за разнообразия материалов. С помощью постоянного тока можно сваривать практически любые материалы.

Возможно, вы уже знаете, что сварка на переменном токе работает только с черными металлами. Но со сваркой постоянным током у вас будет возможность использовать ее для любого из них, в том числе для цветных металлов.

Еще одна удобная функция сварки постоянным током — это возможность сваривать вертикально поверх материалов.Таким образом, вы можете сварить на потолке.

Как правило, сварка на постоянном токе дает самый гладкий сварной шов, чем при сварке на переменном токе, и вероятность появления брызг из-за постоянного источника питания очень низкая.

С помощью сварки постоянным током выполняются все виды сварочных работ. Кроме того, вы можете легко выполнять сварку TIG нержавеющей стали, используя источник постоянного тока.

Сварка постоянным током лучше всего подходит для обеспечения более высоких скоростей наплавки, а также имеет твердую наплавку с одноуглеродистой пайкой.

Сварка постоянным током также используется для легкого соединения более тонких материалов.

Преимущества сварки постоянным током
  • Сварка постоянным током лучше всего подходит для легкой сварки более тонких материалов, которые довольно сложны при сварке переменным током
  • При сварке постоянным током количество брызг очень мало, что обеспечивает более чистый и гладкий сварной шов.
  • Поскольку сварка выполняется при более низком напряжении, это обеспечивает безопасную работу всей задачи
  • Он может эффективно сваривать как черные, так и цветные материалы
  • Вы сможете наслаждаться стабильной дугой в течение всего процесса сварки
  • Сварка постоянным током лучше всего подходит для получения более высоких скоростей наплавки и более удобен в эксплуатации и надежен, чем сварка на переменном токе

Недостатки сварки постоянным током
  • Риск возникновения дуги больше при сварке постоянным током
  • Инструменты, необходимые для подачи Постоянный ток намного дороже, чем сварка переменным током.
  • Из-за недостаточной интенсивности и высокой температуры при сварке постоянным током нельзя правильно сваривать алюминий.
  • Энергопотребление при сварке постоянным током довольно велико, что также указывает на более высокие затраты на техническое обслуживание.

Некоторые дополнительные проблемы, связанные со сваркой постоянным током

Сварка постоянным током является наиболее популярным и предпочтительным средством электроснабжения для большинства сварщиков. Поскольку вы всегда получаете максимально гладкий сварной шов и позволяет сваривать любой материал, источник постоянного тока может быть вашим лучшим источником для выполнения большинства сварочных работ.

Сварка переменным и постоянным током: видео сравнения

Заключительные слова

Спасибо, что прочитали весь пост.Мы уверены, что вы открыли для себя одну из важнейших областей сварки очень простым и ценным способом, которая заключается в различии между сваркой на переменном и постоянном токе. Ознакомьтесь с другими статьями и руководствами на нашем веб-сайте, которые мы создали специально для вас. Оставайся с нами. Спасибо.

Размеры и масса трансформаторов сварочного аппарата: а) переменный ток 50 Гц, б) постоянный ток 1 …

Контекст 1

… сам трансформатор питается от инвертора, расположенного вне подвижной (подвижной) части сварочный аппарат, но такая конфигурация приводит к снижению веса трансформатора.На рис. 2 представлены размеры и вес трансформаторов, используемых в сварочных аппаратах переменного тока (50 Гц) (рис. 2а), инверторных сварочных аппаратах постоянного тока (1 кГц) (рис. 2b) и инверторных сварочных аппаратах постоянного тока (10 кГц) (рис. 2в). Рисунок наглядно демонстрирует уменьшение веса и размеров трансформаторов. …

Контекст 2

… -25 кг, тогда как в инверторном сварочном аппарате постоянного тока (10 кГц) ~ 7 кг. Сам трансформатор питается от инвертора, расположенного вне подвижной (мобильной) части сварочного аппарата, но такая конфигурация приводит к снижению веса трансформатора.На рис. 2 представлены размеры и вес трансформаторов, используемых в сварочных аппаратах переменного тока (50 Гц) (рис. 2а), инверторных сварочных аппаратах постоянного тока (1 кГц) (рис. 2b) и инверторных сварочных аппаратах постоянного тока (10 кГц) (рис. 2в). Рисунок наглядно демонстрирует уменьшение веса и размеров …

Context 3

… сварочного аппарата ~ 7 кг. Сам трансформатор питается от инвертора, расположенного вне подвижной (мобильной) части сварочного аппарата, но такая конфигурация приводит к снижению веса трансформатора.На рис. 2 представлены размеры и вес трансформаторов, используемых в сварочных аппаратах переменного тока (50 Гц) (рис. 2а), инверторных сварочных аппаратах постоянного тока (1 кГц) (рис. 2b) и инверторных сварочных аппаратах постоянного тока (10 кГц) (рис. . 2в). На рисунке ясно показано уменьшение веса и размеров …

Context 4

… инвертором, расположенным вне подвижной (мобильной) части сварочного аппарата, однако такая конфигурация приводит к уменьшению веса трансформатора. На рис.2 представлены размеры и вес трансформаторов, используемых в сварочных аппаратах переменного тока (50 Гц) (рис.2а), инверторные сварочные аппараты постоянного тока (1 кГц) (рис. 2б) и инверторные сварочные аппараты постоянного тока (10 кГц) (рис. 2в). Рисунок наглядно демонстрирует уменьшение веса и размеров …

T. J. Сварочное оборудование для защиты от снега, материалы и услуги

THE FINE PRINT: T. J. Snow не несет ответственности за то, что вы следуете этим указаниям. Вы делаете это на свой страх и риск и рискуете повредить свое оборудование. Если что-то пойдет не так, вы не сможете привлечь нас к ответственности. Если вы не можете принять эти ограничения, не продолжайте эти тесты.

  1. Убедитесь, что питание сварочного аппарата отключено и питание заблокировано в соответствии с утвержденными заводом процедурами блокировки и маркировки.
  2. Отсоедините линейные провода, идущие от трансформатора или переключателей ответвлений к блоку управления.
  3. Если к трансформатору подключен переключатель ответвлений, убедитесь, что он находится на ответвлении, а не в положении «выключено».
    1. Подключите омметр к линейным проводам, которые вы отсоединили от блока управления. Вы должны прочитать нулевое сопротивление или «непрерывность» через первичную обмотку трансформатора.
    2. Затем подключите омметр между любым линейным проводом и вторичной обмоткой трансформатора. Вы должны прочитать бесконечное сопротивление или «без непрерывности».
    3. Теперь подключите омметр между линейным проводом и землей (или корпусом) трансформатора. Вы должны прочитать бесконечное сопротивление или «без непрерывности».
  4. Установите все переключатели в положение наивысшего значения.
  5. Убедитесь, что концы сварных швов или вторичная обмотка трансформатора представляют собой разомкнутую, а не замкнутую цепь.Это можно сделать, поместив между наконечниками кусок жесткого утеплителя или старую кредитную карту.
  6. Подключите шнур 110 В переменного тока с предохранителем к двум проводам линии. Примечание: если обмотки трансформатора неисправны, вы, вероятно, перегорите предохранитель в шнуре 110 В.
    1. Проверьте вторичное выходное напряжение трансформатора с помощью вольтметра. Это измерение следует производить прямо на трансформаторе, а не на наконечниках. Плохие соединения во вторичном контуре могут вызвать большее падение напряжения на них.Также убедитесь, что вторичный контур все еще открыт (вверху), иначе трансформатор будет находиться под нагрузкой.
    2. Если ваш сварочный аппарат питается от сети 220 В переменного тока, вы должны прочитать примерно ½ номинального максимального вторичного напряжения.
    3. Если ваш сварочный аппарат имеет источник питания 440 В переменного тока, вы должны прочитать примерно от максимального номинального вторичного напряжения.
    4. Если значение напряжения близко, ваш трансформатор, вероятно, исправен.
  7. Если у вас есть амперметр клещевого типа, вы можете проверить первичный ток, потребляемый на линии 110 В.Для большинства трансформаторов он должен составлять не более 1-2 ампер.

Если у вас есть какие-либо вопросы, не стесняйтесь звонить специалистам по трансформаторам Т. Дж. Сноу по телефону (423) 894-6234.

MFDC Среднечастотный сварочный контроллер постоянным током — Линейный постоянный ток (DC) Сварочный контроллер

Система управления состоит из контроллера, среднечастотного трансформатора и сварочных деталей. Контроллер содержит управляемый выпрямитель, часть накопителя энергии, IGBT, драйвер источника питания, часть центра управления и т. Д.

1) 101 набор программируемых сварочных моделей, 96 наборов моделей для шовной сварки. Уметь выбирать модель прямо при сварке;
2) Функция постепенного увеличения тока сварочной точки, эффективно решает нестабильность сварочного эффекта, вызванную токовым шунтом при выполнении многоточечной сварки;
3) Уметь настраивать ток предварительного нагрева, сварочный ток и ток отпуска, эффективно предотвращать разбрызгивание во время сварки и закалку заготовки после сварки. 3 электрических импульса можно настроить отдельно и комбинировать отдельно или свободно;
4) Уметь медленно увеличивать и уменьшать ток, эффективно избегать брызг и образования дефектных самородков во время сварки.Уметь получить отличную физическую работоспособность.
5) Уметь сваривать специальные материалы, специально предназначенные для сварки алюминия, оцинкованного металла и т. Д., С идеальным сварочным эффектом.
6) Функция подсчета. Эффективный подсчет времени сварки, использования электрода и шлифования для лучшего расчета производительности и управления машиной.
7) Функция точечной сварки, непрерывной точечной сварки;
8) Функция проверки неисправностей и самозащиты. Во время рабочего процесса контроллер автоматически закроет выходной ток и дружески напомнит о причине неисправности;
9) Энергосбережение, выход трехфазного источника питания, высокая рабочая частота, низкое потребление трансформатора, значительный эффект экономии энергии;
10) Удобство монтажа и эксплуатации.В инверторном сварочном оборудовании MF объем трансформатора значительно уменьшен по сравнению с обычным трансформатором переменного тока. Вся машина легкая. Удобство установки и эксплуатации;
11) Связь и функция управления кодом BCD. Иметь возможность подключаться к промышленному персональному компьютеру, ПЛК и другому устройству верхнего уровня управления, чтобы обеспечить дистанционное управление, автоматическое управление с более высокой эффективностью;
12) Принять DSP и PLD в качестве основного блока управления.
