Содержание

Аппараты для сварки скруток

Аппараты для сварки скруток медных проводов

Сварка скруток медных проводов

Важна ли сварка проводов?
Скрутка является очень распространенным видов соединения медных проводов и достаточно надежным. Сварка сильно улучшает качество скрутки, повышая ее надежность и долговечность. Отзывы электриков-профессионалов и тесты электролабораторий говорят о том, что сварка скрутки — это гарантированно отличный контакт провода, не подверженный окислению и не требующий ревизий распаячных коробок с подтяжкой контактов. В современном электромонтаже с использованием дорогих комплектующих электропроводки это очень важно. Ведь электрика — это и наука о контактах.Сначала рассмотрим варианты электроаппаратов для сварки скруток.

точечная сварка медных проводов

Разновидности сварочных аппаратов

Выделяются три основные группы сварочных аппаратов, которыми пользуются электрики (и не только) для соединения проводов в современном электромонтаже:

  • узкопрофильные сварочные аппараты для сварки скруток медных проводов, такие как ТС-700 и его аналоги российского и импортного производства;
  • инверторные сварочные аппараты общего назначения;
  • сварочные аппараты собственного производства из понижающих трансформаторов.
точечная сварка проводов

Описание этих типов сварочных аппаратов, их особенности

Сварочные аппараты для сварки спайки медных электропроводов.
Сварочные аппараты заводского изготовления для электросварки медных скруток приспособлены только для электромонтажа проводов. Работать со скрутками ими очень просто. Корпус аппарата компактный, с ремнем для переноски. Клавиша включения/выключения, питающий провод, провод массы с зажимом или фиксатором и провод держателя для электрода. Для них используются специальные угольные электроды для сварки медных проводов. Такими аппаратами можно сваривать как жесткие, так и многожильные медные провода.

сварочный аппаратТЭС 700

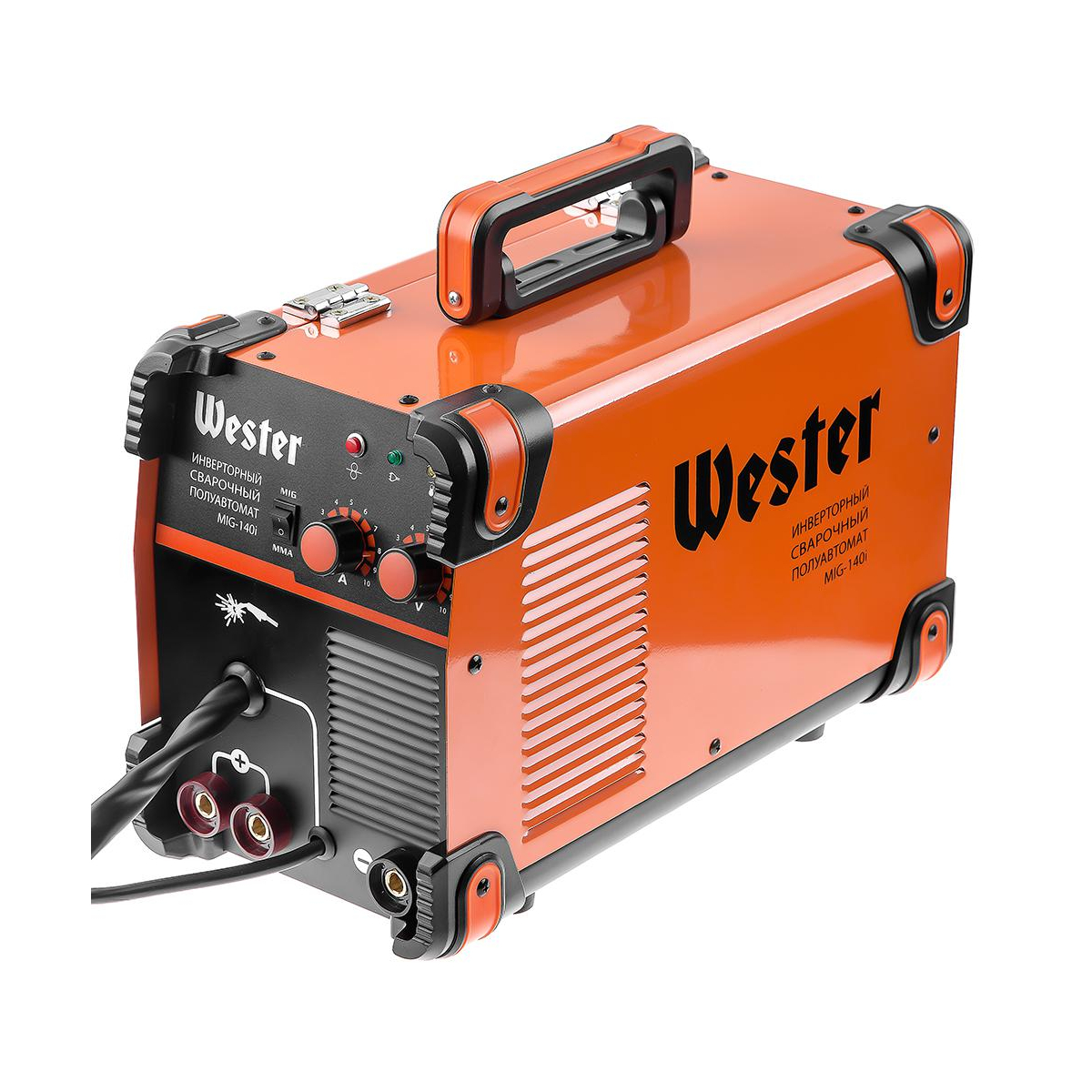

Инверторные сварочные аппараты

Это обычные инверторные сварочные аппараты, но ими можно сваривать и медные скрутки. Такие аппараты тоже удобны в переноске. Для соединения провода массы аппарата со скруткой лучше использовать какой-либо зажим. Так же, опытным путем надо подобрать оптимальное значение сварочного тока (от 60 до 110 А). Электроды используются медноугольные. Сварочный ток лучше постоянный.

Инверторные сварочные аппараты

Самодельные сварочные аппараты проводов

Это аппараты сделанные электриками-умельцами из различного рода понижающих трансформаторов. В общих чертах — это трансформаторы мощностью от 300 Вт до 800 Вт, с напряжением на вторичной обмотке от 9 В до 36 В. Провода на массу и держатель делают из нескольких проводов, чтобы было от 15 кв. мм. Электроды в этом случае, зачастую — это угольные стержни батареек.

Самодельные сварочные аппараты

Как свариваются скрутки проводов?

  1. Нужно удалить изоляцию с проводов на 50-60 мм, сделать скрутку.
  2. Плоскогубцами или зажимами соединить скрутку с массой.
  3. Электродом за 1 сек. обварить конец скрутки до шарика на конце.
  4. Остудить и изолировать скрутку.
сварка проводов

Кто может сваривать медные скрутки проводов?
Теоретически — кто угодно, лишь было понимание электрики и электромонтажа. И все-таки, делать сварку скрутки медных проводов лучше профессионалу-электрику. Обратить внимание нужно на то, чтобы не спалить изоляцию проводов, чтобы скрутка была не коротенькой, а капля сварки, по возможности, без раковин.

Кто может сваривать медные скрутки проводов

Оцените качество статьи:

Аппарат для сварки медных проводов. Какой выбрать: дуговой, электронно-лучевой, инвертор

Медные провода используются повсеместно в электрике. Согласно Правилам Устройств Электроустановок соединение их может быть произведено 3 способами: опрессовка, сжим, сварка. Естественно, что самый качественный из них тот, при котором используется сварочный аппарат.

Учитывая, что у меди довольно высокая температура плавления (1080 градусов по Цельсию), но при нагреве до 300 °С она уже может сломаться, нужны определенные навыки в сварке меди. Примечательно, что сварку можно выполнить, как переменным, так и постоянным током. С работой, при определенном умении сварщика, может помочь справиться инвертор, электронно-лучевой аппарат или трансформатор. Допустима и дуговая сварка меди.

Сварка скруток обеспечивает надежный контакт

Аппарат для сварки медных проводов

Параметры для сварочных работ с медью

Сварка проводов, в том числе и дуговая, должно проводиться при напряжении от 12 до 36 В. Лучше, если сварочный аппарат имеют функцию регулировки силы тока. Сам процесс сварки занимает несколько секунд (мы сейчас не говорим о промышленной сварке). Именно за столько короткий временной промежуток можно добиться образования устойчивой капли, способной крепко соединить медные скрутки.

Для достижения нужного эффекта необходимо при выборе силы тока учесть сечение и количество жил. Для этих работ применяются электроды, наличие меди в составе которых обязательно. Сила сварочного тока зависит от количества проводов и их сечения.

Сварочный ток Количество проводов Сечение проводов
70 А 2 1,5 мм2
80 А 3 1,5 мм2
100 А 2
2,5 мм2
120 А 4 2,5 мм2

И все же оптимальным считается режим, при котором электрод не прилипает к проводам. Описать его, практически, не реально. Достигается он опытным путем.

Где применяется аппарат сварки медных проводов

Практически, любой аппарат для создания прочного сварного соединения проводов подающих ток, может проводить работы в

  • Электрических щитках,
  • Электрических шкафах,
  • Распределительных коробках,
  • Трансформаторных подстанциях,
  • На производстве,
  • При ремонте и создании электронно — бытовых или научных приборов,
  • В быту.

Естественно, что главным в любом случае будет соблюдении Правил Техники Безопасности. Для каждого производства существует установленный гост работы с электротехническими приборами и гост, по которому может проводиться их ремонт.Объединяет их один общий пункт об обесточивании ремонтируемого объекта, где должна вестись сварка электрических проводов. Дальше необходимо концы крепко соединить, возможно, методом скрутки, настроить аппарат и провести сварку.

Сварочный процесс

О выборе сварочных аппаратов для медных проводов поговорим чуть позже. Примечательно, что независимо от того, какой будет выбран аппарат, сварка должна проходить в целом одинаково и состоять из нескольких этапов:

  • С проводов нужно снять верхнюю оболочку. Делать это лучше ножом или ножницами, отступив от края заготовки на пару сантиметров, минимум, и аккуратно подрезав оболочку. Затем ее нужно просто стянуть.
  • Далее можно (некоторые профессионалы настаивают) сделать скрутку для не слишком объемных проводов с небольшим количеством стандартных по диаметру жил, она должна быть общей длиной сантиметра 2,5, а лучше 3.
  • Непосредственно на готовое соединение одевается зажим и подключается масса сварочного аппарата.
  • Выставляется сила и мощность тока, прогревается электрод.
  • В течение пары секунд проводится сварка.

За столь короткое время должен успеть образоваться небольшой шар из расплавленной меди. Если передержать электрод чуть больше установленного времени, то соединяемые концы просто расплавятся. Не додержать – соединение будет внутри пористым, а значит ломким.

По идее, правильно проведенная работа по сварке медных электрических проводов должна обеспечить после остывание их безопасное раскручивание. После чего место сварки изолируют. Потом можно подключать напряжение.

А теперь о выборе идеального аппарата.

В чью пользу сделать выбор

На промышленном производстве и даже в угольных сверхкатегорийных шахтах, опасных по внезапным выбросам пыли и газа, периодически проводятся работы по сварке медных проводов. Там обычно это делается стационарными или переносными аппаратами способными заварить многожильный силовой кабель, подающий электричество высокого напряжения.А вот для мелких работ в быту, например, на электронно-компьютерной плате нужна маленькая головка сварочного аппарата и регулировка параметров напряжения и силы тока. Здесь справятся – инверторы

  • Либо те аппараты, где дуговая сварка,
  • Возможно использование электронно-лучевой сварки.

Перед свариванием обязательна зачистка провода

Есть умельцы, которые способны выполнить отличную сварку медных, тонких проводов, самодельным сварочным аппаратом и им не нужна автоматическая регулировка силы тока и защита от скачков напряжения.

Дуга для сварочных работ

Согласно гост 22917 – 78 для соединения электрического кабеля должна быть применена дуговая сварка. Сварочный процесс в этом случае проходит в защищенной среде. Газ (аргон, углекислый газ, гелий) будет при нагревании меди, защищать ее от окисления. Его подача осуществляется из сварочной головки непосредственно во время сварки.От того, как зажигается и поддерживается сварочная дуга дуговая сварка делится на

  • Ручную
  • Полуавтоматическую
  • Автоматическую.

Принцип работы аппарата

Для сварщика важно, чтобы дуга была непрерывной. Газ поможет создать нужную среду, при которой возможно расплавление меди без окисления. Высокая температура дуги расплавляет самый крепкий металл. Максимальная теплота выделяется дуговым разрядом. Дуговая сварка, неважно ручная или полностью автоматическая, проводится угольным электродом с содержанием меди. От последнего зависит, будет ли застывшая капля пористой внутри. Если работы выполнены так, как рекомендует гост, то соединение должно получиться крепким.

Инвертор

Аппарат инверторного типа считается универсальным. Потому, что

  • Он легкий,
  • Заботиться о натяжении дуги не нужно,
  • Контролировать бесперебойное поступление газа так же.

Для медных проводов нужно только подобрать электрод, включить напряжение и силу тока (смотри таблицу, приведенную выше) и пробовать работать. Единственный минус – возможная пористость соединения. Принцип работы аппарата инверсия – главное в работе инвертора. Фазовый сдвиг напряжения происходит при каскадном увеличении силы тока и его частоты на выходе. Преобразование возможно в два этапа:

  • Переменный ток (220 В, 50 Гц) становится постоянным.
  • Постоянный ток вновь становится переменным, но с низким напряжением, высокой частотой и большой силой.

При работе нет необходимости удерживать постоянный зазор между дугой и свариваемыми деталями.

Заваривание в вакууме

Электронно-лучевое заваривание осуществляется в вакууме. В домашних условиях провести этот высокотехнологический процесс не реально. Специальный сварочный аппарат используется в лабораториях и заваривание, в частности, медных проводов проводится в особых камерах.Сварка электронно-лучевым способом обеспечивает:

  • Минимальное нагревание проводов при сварке. Количество теплоты в пять раз меньше, чем когда проводится дуговая сварка. Это резко снижает вероятность коробления проводов.
  • При малых температурах, электронно-лучевая сварка дает нужную концентрацию теплоты в изделие (в частности в провода). В отличие от других аппаратов, электронно-лучевой прибор нагреет не только поверхность детали, но и подаст тепло на достаточную для качественного шва, глубину.
  • Медь, которая за короткое время была нагрета, а затем расплавлена, в вакууме не обогащается газами. У медных проводов образуется качественное соединение, которое обладает пластичными свойствами.

Принцип работы аппарата электронно-лучевой способ сварки базируется на проплавлении, в том числе меди на передней стенке кратера. Электронный луч, как установил гост, должен иметь форму конуса. Во время процесса проплавления происходит:

  • Давление потока электронов,
  • Выделение теплоты,
  • Реактивное давление испаряющегося металла,
  • Излучение электронов.

Все это осуществляется во время передвижения меди по бокам к задней стенке. И здесь происходит кристаллизация меди. Электронно-лучевой аппарат дает возможность проводить работу с паузами, а так же непрерывным лучом.Первый сварочный аппарат появился более ста лет. За это время ученые, взяв первоначальный принцип сварки за основу, модернизировали ее процесс, создали разновидности аппаратов, способных соединять тугоплавкие либо, наоборот, легко плавящиеся металлы.

Сварка медных проводов может быть осуществлена, практически, любым из известных сварочных аппаратов. Но качество работ могут гарантировать только те, что созданы для работы с медью, с учетом ее особенностей.

Какая электропроводка в доме выдержит сварочный аппарат

Несколько лет назад инверторные сварочные аппараты стали финансово доступны большинству домашних умельцев. Хотя мощность таких сварочных аппаратов не очень большая, около 5 кВт, но она может стать испытанием для электропроводки частного дома, или электропроводки на даче. Что сделать, чтобы избежать неприятностей, как правильно подключить инвертор, чтобы и сварка хорошо работала, и

электропроводка была цела?

Лучше установить розетку от электрощита

Чем меньше будет соединений через винтовые или зажимные соединения в розетках и монтажных коробках в цепи электропроводки от электрощита и до сварочного аппарата, тем лучше. Самым надежным и правильным решением будет установить розетку напрямую от автоматического выключателя в электрощите. Установка розетки много сил и средств не займет, да и место для неё можно выделить хоть на уличной стороне дома, а вот от возможных неприятностей такая розетка может избавить. Установить розетку нужно мощную, к примеру, на 16А, а 6А и 10А розетки в данном случае лучше не использовать, все равно они выйдут со временем из строя. Если розетка планируется быть установлена на улице, то можно приобрести розетку с крышкой, меньше будет попадать на контакты розетки пыли и влаги, которые ухудшают контакт. Вообще, электромонтажные работы всегда нужно выполнять аккуратно и с учетом возможных проблемных случаев. Так, при установке розетки на деревянную стену нужно понимать, что при длительном ведении сварки розетка может нагреться достаточно сильно. Поэтому, чтобы избежать пожароопасных ситуаций, нужно между деревянной поверхностью стены и розеткой установить прокладку по размеру розетки из асбестовой пластины и жести. Такая прокладка не даст нагреться деревянной стене, даже если розетка в каком либо месте обуглится. На этом примере можно понять, как сберечь и дом, и электропроводку в доме. Такой электромонтаж 16А розетки позволяет без опаски включать инверторный сварочный аппарат с выходным током до 160А. Что при ведении сварочных работ в частном доме вполне достаточно и для сварки и для резки.

В электрощите эта розетка подключается к отдельному автомату на 16А фирмы АВВ, Легранд и т.д. Подключается она проводом, а точнее кабелем. А вот каким?

Подключить розетку нужно кабелем ВВГ

Для подключения розетки для сварочного аппарата нужно использовать кабель ВВГнг сечением 2. 5 мм2. Вести его от электрощита можно любым удобным способом. Это может быть и гофра и кабель-канал и скрытым способом в штукатурке. Как показывает практика кабель ВВГнг, не поддерживающий горение пока лучший для ведения электромонтажных работ, особенно в таких случаях.

При подключении сварочного аппарата в обычную розетку электропроводки в доме

Если нет возможности установить такую розетку и нужно обязательно включить сварочный аппарат в обычную розетку, то выбирайте розетки в доме самые мощные из тех, что есть. При использовании розеток для небольшого тока, например в 6А, возможен перегрев контактов, оплавление и обугливание розетки, короткое замыкание. Может пострадать и электропроводка в доме, в монтажных коробках могут оплавиться и обуглиться винтовые или зажимные соединения. Часть электропроводки в доме может выйти из строя.

Чтобы такого не произошло, выходной ток сварочного аппарата нужно устанавливать не более 80А и варить точечно или кратковременно, чтобы электропроводка успевала остывать. Резать металл лучше болгаркой, а не высоким током сварочного аппарата. Нужно часто контролировать состояние розетки, проводов, чтобы вовремя предотвратить неисправность электропроводки.



При отсутствии в частном доме розетки для сварочного аппарата мы можем установить такую розетку, выполняем электромонтажные работы грамотно и надежно.

Сварка медных проводов графитовым электродом своими руками

Для создания надежного контакта нескольких медных проводов применяется метод скрутки. С его помощью обустраивают промышленные и бытовые электросети. Дополнительно рекомендуется делать сварное соединение, предотвращающее процесс окисления между жилами и понижающее вероятность раскручивания связки. Надежная сварка медных проводов графитовыми электродами выполняется после изучения основных правил.

Технология сварки медных проводов

Соединение необходимо выполнять только после окончательного монтажа электропроводки в помещении. Для удобства минимальная длина монтажных концов должна составлять 10 см. Дополнительно учитывается расстояние между проводами и возможность их размещения в закрытой распределительной коробке.

Технология сварки медных проводов с помощью графитовых электродов:

  1. Очистка жил от изоляции — не менее 5 см.
  2. Обрезание концов жил для удаления возможной окиси.
  3. Скручивание. Провода должны плотно прилегать друг к другу. Для этого рекомендуется закрепить их в нижней части, где есть изоляция. Скручивание делается с помощью плоскогубцев или аналогичных им инструментов.
  4. Сварка. Она выполняется графитовыми электродами.
  5. Окончательная изоляция скрутки происходит после остывания жил. Затем они помещаются в защитный короб.

Подобная технология обеспечивает надежный контакт проводов, а также исключает необходимость периодической подтяжки соединения жил. Но для обеспечения этого следует правильно подобрать инструмент, расходные материалы, а также рассчитать оптимальные параметры.

Выбор электродов и сварочного аппарата

Использование графитовых электродов для сварки медных проводов обусловлено относительно высокой температурой нагрева рабочей поверхности и возможностью их обработки. Выбор диаметра зависит от планируемой плотности тока. Также нужно учитывать их основные технические характеристики.

Так как толщина свариваемой скрутки может быть различна и зависит от количества жил и их диаметра – не существует нормативных значений силы тока. Исходя из опыта, для создания надежного соединения из 3-х медных с сечением каждого 1,5 мм² потребуется ток до 90 А. Время воздействия — около 2 секунд. В результате на конце скрутки должен сформироваться ровный шарик. Важно не допустить перегрева жил, что может привести к потере свойств изоляции.

Для выполнения сварки следует правильно подобрать аппарат. Выбор можно сделать из следующих типов устройств:

  • Специальные аппараты для сварки скруток. Самая распространенная модель – ТС-700. Конструктивно – это стандартный инвертор небольшого размера и невысокой мощности. Отличия от других устройств подобного типа – возможность ношения на ремне во время работы.
  • Сварочные аппараты инверторного типа заводского производства. Это могут быть любые модели, чьи характеристики отвечают требованиям по соединению медных проводов.
  • Самодельные устройства. Изготавливаются из понижающих трансформаторов. Преимущества – возможность разработать конструкцию для выполнения узкопрофильных работ.

Во время сварки необходимо контролировать качество соединения. Должны отсутствовать раковины, неоднородность сформировавшегося шарика.

Полезные советы

Специалисты рекомендуют использовать графитовые электроды без омеднения. Это обусловлено тем, что при выгорании угла его сопротивление будет падать, что может привести к долгому контакту. Впоследствии это отразится на качестве соединения.

Также стоит учитывать следующие моменты:

  • Перед началом работы торец графитового электрода обрабатывается – на нем формируется выемка. Это будет способствовать формированию шарика спайки правильной формы.
  • В качестве альтернативы заводских графитовых электродов можно рассмотреть вариант использования токосъемников, применяемых в троллейбусах или стержней из батареек. Они имеют относительно небольшие размеры и могут быть закреплены на ручке инвертора.
  • Обязательно использование защитных средств – маски сварщика (темных очков), перчаток и одежды с длинными рукавами.

По окончании сварки медных проводов необходимо проверить качество соединения. Для этого на сеть дают максимально допустимую нагрузку и проверяют – есть ли нагрев на скрутке. Только после этого можно окончательно изолировать соединение.

что это, как сделать своими руками

Когда производится замена проводки требуется аппарат для сварки скруток. Чаще всего устройства применяются при ремонте квартиры. Медные провода расплетаются, их требуется собирать, чтобы компактно уложить в коробке.

Что это такое

Трансформатор — это устройство, предназначенное для пайки проводов. Если взглянуть на обрезанный кабель, его края напоминают щетину, усики смотрят в разные стороны. Для удобства использования проводов требуется, чтобы края были собраны, заглаженными. С этой целью используется трансформатор, который соединяет усики методом пайки.

Аппарат для сварки скруток

Визуально он представляет собой большой блок (непосредственно трансформатор), от которого отходят от провода. К ним подключаются зажимы, а также электрод.

Важно! Рядом с трансформатором находится регулятор напряжения.

Технические характеристики

При рассмотрении трансформаторов учитываются следующие показатели:

  • сварочный ток;
  • уровень напряжения.

Напряжение колеблется от 12 до 36 вольт, сварочный ток стартует от 70 ампер до 120 ампер. Многое зависит от заготовок. Если рассматривать элементы на два провода, сварочный ток должен составлять 70 ампер, при условии, что сечение не превышает 1.5 квадратных метров.

Совет! Подбирая кабель с сечением 2.5 квадратных метров на четыре провода, сварочный ток должен составлять 120 ампер.

Как работает аппарат

Чтобы соединить медные провода, подходит переменный, постоянный либо выпрямленный ток. Важную роль играет его величина напряжения. Для расплавления материала используется электрод, который не нарушает целостность металла.

Работа аппарата

Если есть желание получить ровный, красивый шов, необходимо присматривать модели на постоянном токе. Процесс расплавления осуществляется за счёт надежного контакта электрода с поверхностью. Для того чтобы контролировать процесс плавки, требуется регулятор тока.

Электрод в идеале не должен залипать на металле. Трансформатор отвечает за дуговую сварку, поэтому важным считается поддержание устойчивого горения. Поскольку устройство применяется на меди, у неё не высокая температура плавления. Если рассматривать сталь, не обойтись без мощного трансформатора. В результате, нет необходимости добиваться большой дуги, требуется лишь кратковременное воздействие. Как в случае со сталью, не наблюдается разбрызгивание металла. Электрод применяется из угля. Многие самоделкины используют специальные стержни, которые достаются из батарей. Как вариант, подойдут щетки от электромоторов.

Во время подключения трансформатора к сети электрод почти вплотную подводиться к меди, допускается зазор до 1 мм. В процессе преобразования напряжения появляется дуга и на конце электрода заметен небольшой шар. Поскольку речь идет о не высокой температуре, металл не остановится пористым, то есть изоляция не нарушается.

Совет! Когда пайка закончена, провод охлаждается и его конец желательно закрыть изолентой.

Как сделать агрегат для сварки проводов своими руками

При желании можно сделать трансформатор для сварки медных проводов своими руками. Основной вопрос касается подбора материалов и инструментов. Во время изготовления прибора лучше придерживаться инструкции.

Материалы и инструменты

Чтобы сделать прибор своими руками, из материалов потребуется такое:

  • трансформатор;
  • зажимы типа крокодил;
  • угольный электрод;
  • алюминиевый кабель — 2 штуки;
  • поворотный регулятор напряжения;
  • провод питания сечением более 2.5 мм.

Из инструментов подбираются пассатижи, набор отвёрток. Желательно иметь под рукой плоскогубцы.

Пошаговая инструкция

Чтобы сделать трансформатор своими руками, необходимо придерживаться инструкции.

Подбор корпуса

Для самоделки необходим надежный кожух, который будет защищать трансформатор. Важно помнить о технике безопасности, поскольку легко получить ожог. Коробка может быть подобрана из металла либо пластика. Если делается мобильная установка, лучше использовать пластик. Металлическая коробка считается более устойчивой, однако не предназначена для транспортировки.

Подбор корпуса
Трансформатор

Касательно основы на выбор представлены, как электронные, так и силовые установки. Блоки поставляются различными производителями и важно определиться со схемой сварочного устройства на тиристорах. В цепи предусмотрено место для блоков вывода, а также вторичной обмотки.

Отдельно подбирается регулятор напряжения, который отвечает за выпрямленный ток. Данная технология активно используется для зарядки аккумуляторов. Поэтому подобные установки встречаются в стартерах различных производителей. Если выбор пал на электронный блок, стоит малость разобраться в его работе. За основу взята схема генератора сигналов, поэтому используются биполярные транзисторы. Обеспечивается обратная проводимость, наблюдается высокое напряжение.

Схема трансформатора

При подборе электронного блока учитывается максимальный уровень энергопотребления, а также напряжение. Распространенными считаются самодельные модификации на 6 и 9 вольт. В стандартной схеме электронного блока происходит открытие транзисторов и далее по цепочке осуществляется разряд конденсаторов. Тиристор в цепи работает в качестве усилителя.

Как вариант, применяются трехобмоточные трансформаторы серии ТИ. Их особенность заключается в малом уровне напряжения. При желании элемент можно самостоятельно создать на ферритах. В таких установках высокий показатель преобразования энергии. Во время сборки важно добиться необходимой величины тока, которая зависит от потребностей.

Кабель питания

Когда имеется мощный трансформатор на 24 вольта, для него рекомендуется подобрать соответствующую электропроводку. Рекомендуется использовать заготовки с сечением от 2.5 мм. По технике безопасности рекомендуется установить выключатель, который подключается к проводке. Таким образом, в случае чего установку можно будет оперативно выключить, прекратив подачу тока.

Кабель питания
Использование клемм

Чтобы запитать трансформатор или инвертер, на него одеваются клеммы методом скручивания. Далее осуществляется подключение к сети 220 вольт.

Установка держателя и контакта

От клемм отходит два провода, один из которых идёт на держатель, другой — на контакт. У сварщика должна быть возможность удерживать заготовку, а также свободно зафиксировать электрод, благодаря которому осуществляется сварка. Специалисты не всегда используют зажимы, предпочитая работать свободно с плоскогубцами. Рассматривая поближе держатель под электрод, рекомендуется подбирать длинные заготовки, поскольку они более практичны.

Держатель для аппарата

Уменьшается риск поражения электротоком, плюс сварщику практичнее работать в труднодоступных местах. С длинным держателем легко производить работы на потолке либо в узких проходах. Дополнительно, если от трансформатора отходит длинный держатель, нет необходимости часто его переставлять.

Как правильно использовать

При использовании прибора желателен опыт сварщика. Основная цель — достигнуть качественного соединения, шов должен получиться ровным и аккуратным. Чаще всего приходится работать с кабелем малого сечения. Не все приборы подходят для пайки скруток. Если рассматривать модификацию с переменным током, важно ощущать мощность трансформатора.

При подключении оборудования первым делом производится проверка электрода и кабеля питания. Важно зачистить провод, чтобы на нём не было наслоения. Жилы должны быть лишены изоляции с отступом 6 см. Во время процесса плавления важно следить, чтобы не затронуть изоляцию. Перед плавлением проверяется скрутка.

Проверка скрутки

Неопытные сварщики, жилы слаживают неравномерно, поэтому не получается сделать точную каплю. После скрутки производится обрезка. Все усики требуется удалить, чтобы срез выглядел аккуратно. Таким образом, поверхность прогревается равномерно и капля как раз ложиться на край. Во время работы с электродом важно удерживать заготовку плоскогубцами.

Выше подробно описано, как сделать трансформатор своими руками. Для этого не требуется специальный инструмент либо материалы. Агрегат незаменим во время ремонтных работ дома.

Сварка медных и алюминиевых проводов своими руками

Автор Alexey На чтение 8 мин. Просмотров 838 Опубликовано Обновлено

Из разрешённых правилами устройств электроустановок (ПУЭ) наиболее надёжным способом соединения проводов является точечная сварка торца скрутки.

Пару слов о сварочных аппаратах

Достоинством данного способа является слияние металла проводников, что исключает переходное сопротивление площади контакта, которое неминуемо возникает при других вариантах. Сварное соединение не требует периодического обслуживания, осмотра и ремонта, и является наиболее долговечным.

Недостатком электросварки проводов является обязательное наличие сварочного аппарата и специальных электродов. К тому же, электрик, чтобы использовать аппарат для сварки проводов, должен обладать необходимой квалификацией и навыками.

Существуют сварочные трансформаторы, аппараты, станции и станки, осуществляющие множество видов сварки металлов. На производстве широко применяется дуговая, точечная, плазменная, торсионная, электронно-лучевая, ультразвуковая сварка, и другие, а также их комбинации.

Аппарат для сварки проводов

Ввиду простоты используемых аппаратов, среди  электромонтажников получила наибольшее распространение дуговая точечная электросварка скруток при помощи угольных и графитовых электродов.

угольные электроды

Независимо от свариваемых металлов ключевыми параметрами для дуговой электросварки являются:

  1. сварочный ток электрической дуги, измеряемый в Амперах;
  2. напряжение, необходимое для образования дуги, указываемое в Вольтах;
  3. тип тока (переменный или постоянный).

Универсальные сварочные агрегаты имеют регулировку выходного напряжения и тока, они могут применяться для сварки практически любых металлов, при условии использования специальных электродов и средств защиты расплавленного металла от окисления.

Универсальный сварочный агрегат

На практике сварка различных проводов, пластин, шинопроводов и других токонесущих элементов при помощи универсального оборудования может осуществляться только стационарно, на рабочем месте вблизи громоздкого аппарата. Такой электромонтаж удобен при сборке электрощитов и другого электрооборудования, но совершенно неприемлемый, например, если требуется сварка медных проводов в распределительной коробке или вводном щите квартиры.

Из-за того что для сварки медных или алюминиевых проводов, используемых в электропроводке, применяется меньший сварочный ток, чем для сваривания стальных конструкций, то сварочные аппараты, применяемые электриками, имеют меньшие габариты и вес, что позволяет достигать необходимой мобильности при выполнении электромонтажных работ.

Аппарат для сварки проводов

Принцип работы аппарата

Существуют специально разработанные компактные, лёгкие, переносные аппараты для электросварки в электротехнических целях. Для сварки медных проводов используется постоянный ток прямой полярности.

Инструменты для сварки

Это означает, что на держатель электрода подключается «плюс», а на заземляющий провод, который сварщики называют «массой» подаётся минус. Иногда некоторые типы электродов, покрытых медью, требуют обратной полярности. В зависимости от поперечного сечения и количества проводов изменяется сварочный ток.

Как происходит сварка

Необходимое значение силы тока выставляется при помощи регулятора. В зависимости от типа аппарата, регулируется его выходное напряжение, или ограничивается ток дуги.

Регулятор для изменения тока

Очень часто, когда говорят «сварочные трансформаторы», то имеют в виду устройства, оборудованные регулировкой силы тока с постоянным выходным напряжением. Данное определение является неточным, так как понижающий трансформатор, используемый в сварочных аппаратах, лишь понижает напряжение.

Таблица выбора напряжения для сварки в зависимости от сечения провода

Выпрямление тока осуществляется диодным мостом и фильтром пульсаций, а регулировка дополнительными компонентами.

Таблица выбора тока для сварки в зависимости от сечения провода и их количества

Мастера электросварки, благодаря богатому опыту, используя один лишь трансформатор, могут сваривать провода даже переменным током без регулировки, выдерживая нужное время удержания дуги, определяемое экспериментально.

Трансформаторы для сварки проводов

Но сварка переменным током дает худший результат, и нужно немалое мастерство, чтобы качество соединения не пострадало. Поэтому для новичков необходим нормальный сварочный аппарат, чтобы усвоить азы электротехнической сварки, которые будут описаны ниже.

Как правильно сделать и сварить скрутку

В отличие от монтажа железных конструкций, где преобладает дуговая сварка непрерывным швом, сварка электрических проводников осуществляется после их скручивания.

Поэтому сварочный агрегат электротехника имеет другое распространённое название: » аппарат для сварки скруток». В обязательном порядке нужно зачистить кабель от внешней изоляции на длину 7-10 см., поэтому для применения сварки выступающие из распределительной коробки концы кабелей нужно оставлять более длинными, чем при других видах соединений.

Провода зачищают на длину 7 см, и соединяют согласно схеме в виде скруток, которые в итоге будут иметь длину около пяти сантиметров.

Такая относительно длинная оголённая часть проводников нужна, чтобы изоляция не плавилась при нагреве металла во время электросварки. Конец скрутки обрезают кусачками, чтобы получилась ровная поверхность торца.

ровная скрутка

Прежде чем приступить к сварке, нужно рассмотреть держатель электродов и зажим для заземляющего провода (массы). Держатель подключается при помощи гибкого многожильного провода к плюсовой клемме аппарата.

Зажим  (масса) и электрод

Используя самодельные сварочные трансформаторы, необходимо подбирать поперечное сечение провода как можно большим, при этом длина должна быть оптимальной, чтобы можно было достать до распределительной коробки.

Самодельный сварочный аппарат

Конструкция держателя может быть произвольной, главное, чтобы зажимаемый электрод надёжно держался. Для подключения массы используют подпружиненный зажим, в народе называемый «крокодилом», или плоскогубцы, с подключённым к ним заземляющим проводом.

Держатель (зажим)Электрод

Левой рукой зажимают массовый провод на скрутку оголённых проводников немного ниже торца. Держа держатель в правой руке, концом электрода прикасаются к торцу скрутки на одну две секунды.

Необходимо надеть защитную маску или хотя бы очки. Хоть и во время электросварки проводов брызг практически не образуется, после множественно произведённых точечных соединений, из-за ультрафиолетового излучения лицо заметно покраснеет от загара.

Работа со сварочным аппаратом

Сам момент сварки очень короткий. Но, чтобы сделать сварочное соединение хорошего качества нужно хорошо потренироваться. Самая распространённая проблема новичков – это прилипание электрода к свариваемому металлу.

Чтобы «поймать» дугу, необходимо выработать движение, при котором торец электрода во время перпендикулярного касания чуть уходит в сторону, как бы чиркая по скрутке. Время удержания дуги зависит от тока и диаметра свариваемых проводов.

Фокусируя взгляд на торце скрутки необходимо уловить момент, когда металл разогреется до красноватого свечения и образуется характерный шарик расплавленной меди. Свидетельством хорошей сварки будет округлая поверхность шарика и радужные переливы на поверхности медных проводников.

Скрутка после сварки

Нужно дать остыть самому месту точечной сварки и скрутки, которая заметно прогревается, благодаря хорошей теплопроводимости меди, из-за чего не следует слишком долго держать дугу, иначе изоляция начнёт плавиться, о чём будет свидетельствовать характерный запах.

После полного остывания заваренную скрутку изолируют при помощи термоусадочной трубки или изоленты.

Термоусадочная трубка

Сварка алюминиевых проводов

Подобным образом осуществлялась точечная сварка алюминиевых проводов с применением специальных флюсов. Поскольку, согласно ПУЭ, в бытовой электропроводке запрещено применять алюминиевые провода, сечением меньше 16 мм², то данный тип сварки для начинающих сварщиков-электротехников встречаться практически не будет.

ИБП

Поскольку профессиональные компактные сварочные аппараты с инвертором (импульсным блоком питания) являются слишком дорогими, при наличии ненужного железа (магнитопровода старого трансформатора) можно попробовать самостоятельно изготовить трансформатор для электросварки.

Соединение проводов сваркой

Кроме описанных ранее способов соединения проводов, достаточно широко в последнее время применяется сварка.

Сварное соединение предпочтительнее всех остальных: с его помощью проще всего получить достаточно надежный и качественный контакт. Поэтому срок безотказной работы электропроводки получается очень большим.

Сейчас проводка чаще всего выполняется медным проводом, алюминиевый провод стараются не применять. Поэтому далее речь пойдет в основном о сварке медных проводов.

Сварку медных проводов можно производить как переменным, так и постоянным током при напряжении 12 — 36В, при этом следует предусмотреть возможность регулирования тока сварки. Наиболее подходящим для сварки проводов следует считать сварочный аппарат инверторного типа.

Сварочные аппараты инверторного типа

Достоинства инверторных аппаратов широко известны. Прежде всего, это малые габариты и вес, а некоторые модели имеют в комплекте ремень для ношения через плечо. Это позволяет повесить аппарат на ремне через плечо и поднявшись по лестнице-стремянке производить сварку скруток в распаячной коробке.

Инверторные аппараты, как правило, имеют широкий диапазон регулирования сварочного тока. Дуга у таких аппаратов очень устойчивая, хорошо зажигается при малых токах сварки, поэтому даже малоопытный сварщик очень скоро может добиться прекрасных результатов, получить хорошее качество сварных соединений.

Также к достоинствам инверторных аппаратов следует отнести малое энергопотребление по сравнению с обычными трансформаторными сварочниками. Поэтому вполне возможно подключение к бытовой электропроводке: не будет наблюдаться мигания света и сбоев в работе различной бытовой аппаратуры, не будет жалоб соседей.

Сварка медных проводов так же опасна, как и обычная сварка стали. В полной мере сохраняется опасность «нахвататься зайчиков» и получить ожоги от расплавленного металла. Поэтому работы по сварке проводов следует проводить в сварочной маске, сварочных рукавицах. Спецодежда также должна предусматривать работу со сваркой. Кроме того, необходимо соблюдать все меры пожарной безопасности и правила техники безопасности, как при обычных сварочных работах.

Для сварки медных проводов применяются специальные угольные обмедненные электроды, которые часто называют «карандаш». При отсутствии таких специальных электродов можно использовать обычный угольный стержень от негодной батарейки. При этом сварочный ток, в зависимости от диаметра и количества свариваемых проводов можно рекомендовать, хотя бы ориентировочно, в пределах, как указано ниже.

Сварочный ток 70А достаточен для сварки двух медных проводов сечением 1,5 мм2, для трех таких же проводов потребуется 80 — 90А. Для двух — трех проводов сечением 2,5 мм2 ток достигает уже 80 — 100А, а для трех-четырех 100 — 120А.

Приведенные цифры следует считать ориентировочными, поскольку медь, используемая в проводах, в зависимости от изготовителя по составу и свойствам различается весьма значительно. Соответственно будут различаться и режимы сварки.

Оптимальным считается тот режим, когда электрод не прилипает к месту сварки, а дуга будет устойчивой. Это сочетание достигается уже в процессе работы опытным путем. Примерно такими пределами следует руководствоваться, приобретая инверторный сварочный аппарат. Если аппарат предполагается использовать лишь для подобных работ, то более мощный не потребуется.

Технология сварки проводов

Собственно сварка состоит из нескольких технологических операций. Сначала с проводов следует снять оболочку и изоляцию, после чего выполнить скрутку. Полученную скрутку подрезать так, чтобы концы всех проводов были на одном уровне, а длина скрутки получилась бы не менее 50 мм.

После этого на скрутку устанавливается медный теплоотводящий зажим, и подключается «масса» сварочного аппарата. После этих операций к концу скрутки подносят торец заряженного в держак угольного «карандаша» и производят сварку. В результате на конце скрутки должен образоваться аккуратный шарик расплавленной меди, после чего сварку следует прекратить. Чтобы не расплавить изоляцию проводов время сварки каждой скрутки не должно превышать 1 — 2 сек. После того, как сваренные скрутки остынут, их следует изолировать с помощью изоляционной ленты или, что более современно, с помощью термоусадочной трубки.

Самодельные аппараты для сварки проводов

Инверторные аппараты для сварки скруток очень хороши, но им присущ один недостаток, пожалуй, единственный. Это высокая цена. Поэтому приобретение такого аппарата становится целесообразным, когда выполнение сварочных работ производится регулярно, а не от случая к случаю, например в условиях специализированных электротехнических бригад и предприятий. Если же планируется просто замена электропроводки в двух или трех комнатной квартире собственными силами, то вполне возможно обойтись самодельным сварочным аппаратом, даже просто трансформатором, подходящей мощности.

В качестве такого трансформатора вполне подойдет трансформатор серии ТБС (Трансформатор Броневой Станочный), показанный на рисунке 1.

Рисунок 1. Трансформатор серии ТБС

Для сварки проводов вполне подойдет трансформатор мощностью не менее 600 Вт и напряжением вторичной обмотки 9 — 36В. К вторичной обмотке подключается держатель электрода и зажим для подключения «массы».

Сварка осуществляется угольным электродом (стержень из батарейки) таким же способом, как было написано выше для инверторного сварочного аппарата. Собственно весь процесс тот же самый: от зачистки проводов и до касания скрутки угольным стержнем и последующей изоляции скруток.

При отсутствии такого трансформатора его несложно изготовить самостоятельно. Для этого потребуется Ш — образное трансформаторное железо с площадью сердечника не мерее 30 см2. При площади 30 см2 и сетевом напряжении 220В первичная обмотка содержит 293 витка, выполненных обмоточным проводом диаметром 0,8 — 1,0 мм.

Вторичная обмотка наматывается в три провода диаметром 3 мм, либо более тонким в четыре – пять проводов, но только чтобы общая площадь была не менее 15 — 20 мм2. При напряжении вторичной обмотки 10В она должна при указанном железе содержать 13 витков.

Если нет именно такого железа, то количество витков можно определить по приведенным ниже формулам.

W1=40*U1/S

W2=40*U2/S

По этим формулам определяется число витков для первичной и вторичной обмоток, где S – площадь сердечника, 40 – эмпирический коэффициент (может лежать в пределах 40 — 60, чем лучше железо, тем меньше цифра), U1 напряжение сети (220В), U2 – требуемое напряжение вторичной обмотки. Кстати, эта формула подходит для расчета любого трансформатора, не обязательно сварочного.

Так же, как и в предыдущем случае, потребуется сварочная маска или очки и рукавицы, иначе ожоги расплавленным металлом или «зайчики» в глазах гарантированы. Для упрощения процесса сварки можно воспользоваться специальным зажимом, показанным на рисунке 2.

Рисунок 2. Приспособление для сварки скруток

Конструкция приспособления несложна и понятна из рисунка. Напряжение от сварочного трансформатора с помощью проводов 2 подводится к верхней (подвижный рычаг) и нижней (основание) частям, соединенным между собой изоляционной пластиной 3, с помощью шарнира 4. На основании закреплен угольный электрод 1 с углублением для флюса, в качестве которого используется обычная бура, продающаяся в аптеках.

Провода 2 должны быть как можно короче, а сечение иметь по возможности максимальное, не менее, чем сечение вторичной обмотки трансформатора. Сетевой выключатель должен находиться как можно ближе, лучше, если это будет проходной выключатель на проводе, как у торшера.

Процесс сварки в этом случае выглядит так. Сначала барашковым зажимом на подвижном рычаге закрепляется свариваемая скрутка. В углубление угольного электрода засыпается флюс, рычаги сжимаются рукой. После этого подается напряжение на сварочный трансформатор, и в углублении угольного электрода под слоем флюса образуется шарик. Трансформатор после этого следует отключить и выждать время, пока шарик остынет прямо в приспособлении.

Время сварки, как правило, определяется практически, поэтому сначала следует потренироваться на ненужных обрезках проводов. С помощью данного приспособления возможна сварка алюминиевых проводов, а также алюминия и меди. Методы выполнения скруток для этого случая показаны на рисунке 3.

Рисунок 3. Скрутки для сварки проводов

Борис Аладышкин, http://electrik.info/

Как подключить розетку 220 для сварщика?

Любой электромонтаж может быть опасной задачей и требует соответствующих знаний. Электропроводка 220В для сварщика — это такой процесс, но если вы знаете, как это сделать, это тоже возможно. Обычно для выполнения этой работы требуется квалифицированный электрик, но если вы чувствуете себя достаточно уверенно в обращении с электрооборудованием, эта статья для вас.

Сварочный аппарат на 220 В подходит для тяжелых условий эксплуатации, и вам потребуется подключить внешнюю сварочную розетку для домашних сварочных работ.Кроме того, этот тип сварочного аппарата потребляет большое количество тока, поэтому он требует прочной проводки.

Вам также необходимо знать правильный размер автоматического выключателя и величину силы тока, прежде чем вы сможете безопасно пользоваться сварочным аппаратом. Для сварочного аппарата на 220 В вам понадобится прерыватель на 50 А и трехконтактная розетка для тяжелых условий эксплуатации.

Калибр проволоки также должен соответствовать определенному току, необходимому вашему сварщику. Например, в нашем случае для автоматического выключателя на 50 ампер потребуется провод 6-го калибра.Итак, без лишних слов, давайте перейдем к пошаговой инструкции, как подключить сварщику розетку 220 В.

Подключение розетки 220 к сварщику: пошаговая инструкция

Для этого проекта вам понадобятся;

  • A 6 Провод AVG
  • Утопленный монтаж на 2 монтажных коробках
  • Двухполюсный выключатель на 50 А
  • Некоррозионный клей
  • Выходная крышка
  • Устройство для разрыва кабеля и зачистки проводов

Step 1

Прежде всего в противном случае выключите автоматический выключатель и убедитесь, что ручка заблокирована.Основное питание коробки выключателя должно быть отключено и не прикасайтесь ни к чему, особенно к металлическим частям, прежде чем включить выключатель.

Шаг 2

После того, как выключатель выключен, вы можете перейти к доступу к выключателям, сняв металлическую крышку. К настоящему моменту мы полагаем, что вы уже приобрели прерыватель, розетку (2-местную коробку для скрытого монтажа) и кусок электрического провода в вашем местном магазине электроснабжения.

Обеспечьте получение высококачественных материалов для этого проекта, чтобы предотвратить опасность поражения электрическим током и повреждения вашего оборудования.Например, перегрузка цепи представляет собой явную опасность, поэтому, если вы не знаете, что делать, вам следует обратиться за помощью. Таким образом, убедитесь, что выключатель рассчитан на силу тока или выше, требуемую для вашего сварщика, а также убедитесь, что провод и розетка правильного калибра соответствуют вилке вашего сварщика.

Шаг 3

Следующим шагом является определение марки вашего блока выключателя, чтобы определить, может ли он при необходимости вместить двухполюсный выключатель.

Щелкните, чтобы выбрать лучший двухполюсный выключатель на 50 А

Шаг 4

Поместите двухполюсный выключатель на 50 А внутри коробки выключателя в двух отведенных местах.

Шаг 5

Определите расстояние от автоматического выключателя до места, где вы хотите установить розетку. Отметьте в стене отверстие, куда вы хотите подключить розетку 220 В, затем прикрепите 2-местную коробку для скрытого монтажа и прикрутите ее. Выберите самый короткий маршрут, и вам может потребоваться пройти сквозь стены или пол. Кроме того, вам может потребоваться выполнить несколько измерений в зависимости от препятствий между коробкой автоматического выключателя и розеткой или планировки вашего помещения.

Шаг 6

Пришло время выполнить электромонтаж. Вам понадобится как минимум около 6 дюймов провода внутри вашей двухгнездной коробки. Используйте кабельный рыхлитель, чтобы снять пластиковую оболочку с провода. Некоторая оболочка должна оставаться открытой в вашей коробке для розеток.

Шаг 7

Используйте тот же рыхлитель кабеля, чтобы вытащить около 12 дюймов пластиковой оболочки провода, который будет использоваться внутри коробки автоматического выключателя. Как и в коробке с 2-мя группами, в коробке автоматического выключателя должна оставаться открытая пластиковая оболочка.

Step 8

На этом этапе вам нужно подключить провода. Во-первых, вам нужно будет поработать с проводами внутри 2-х групповой коробки. В идеале для этого проекта у вас будут черный, красный и неизолированный провода. И черный, и красный горячие, а голый — земля. Некоторые соединения могут иметь белый цвет, но он нейтральный, поэтому в этом нет необходимости.

Шаг 9

Теперь используйте инструмент для зачистки проводов, чтобы снять 1 дюйм оболочки на конце провода, и будьте осторожны, чтобы не зачистить больше, чем рекомендуется.Нанесите на концы проводов неагрессивный материал, чтобы предотвратить коррозию соединения.

Шаг 10

Возьмите провода (черный, красный и неизолированный) и прикрепите их к соответствующим винтам. Красный и черный должны быть подключены к двухконтактной клемме, а неизолированный провод — к клемме заземления. Теперь вы можете надеть крышку и убедиться, что она правильно закреплена. Вот и все с коробкой на 2 группы.

Шаг 11

Следующим шагом является соединение всех трех проводов с автоматическим выключателем.Снова необходимо снять провода и обернуть их антикоррозийным покрытием на концах, чтобы установить надежное соединение. Вы можете использовать руководство по эксплуатации выключателя, чтобы узнать правильные клеммы для подключения проводов. Если у вас есть белый провод, вам нужно будет его герметично закрыть и надежно удерживать внутри двухкладового ящика.

Шаг 12

Еще раз проверьте все, чтобы убедиться, что ваши соединения проложены правильно и что провода надежно установлены. Если вас устраивают соединения, закройте коробку автоматического выключателя и подключите сварочный аппарат к розетке.Теперь вы можете включить основной источник питания, а затем выключатель на 50 А, и теперь ваша машина готова к сварке.

Заключительные замечания

Мы надеемся, что мы попытались объяснить процесс максимально простым языком, и при соблюдении надлежащих мер безопасности вы сможете запустить розетку 220 для сварщика с помощью всего лишь нескольких инструментов. Имейте в виду, что для этого проекта вам необходимо получить качественные материалы, но если вам недостаточно комфортно, всегда полезно нанять лицензированного электрика.Безопасная сварка!

Выбор сварочного кабеля подходящего размера

Мне нужно заказать сварочный кабель для нашего магазина, но я не уверен, что его правильный размер. Я видел несколько справочных таблиц, но хотел бы получить объяснение, как их использовать.

Сварочный кабель является проводником сварочного тока. Он состоит из серии тонких медных нитей, обернутых непроводящей прочной оболочкой (обычно из синтетического или натурального каучука различных цветов).Тонкие медные жилы придают сварочному кабелю большую гибкость, чем другие типы электрических проводников, а изолирующая оболочка предназначена для выдерживания повторяющихся перемещений по шероховатым поверхностям. По мере увеличения уровня тока (измеряется в амперах или амперах) диаметр сварочного кабеля и результирующая площадь поперечного сечения медной скрутки должны увеличиваться. Концепция похожа на поток воды через шланг. Шланг большего диаметра необходим для того, чтобы пропускать больший объем воды.Вы используете шланг меньшего размера для полива своего сада, а пожарная служба использует шланг гораздо большего размера для тушения пожаров.

«Пропускная способность» сварочного кабеля, также известная как допустимый ток или номинальная сила тока, означает максимальное количество электрического тока, которое кабель может безопасно проводить. Помимо площади поперечного сечения, другими факторами, влияющими на допустимую нагрузку сварочного кабеля, являются его длина, номинальное сопротивление (т. Е. Номинальное сопротивление), температурные характеристики изоляционного материала и температура окружающей среды.Более короткие кабели могут пропускать больший ток, чем более длинные кабели того же диаметра. Сварочный кабель часто имеет температуру жилы 75 ° C (167 ° F), 90 ° C (194 ° F) или 105 ° C (221 ° F). Хотя сам медный провод может выдерживать высокие температуры, создаваемые более высокой силой тока, прежде чем он будет поврежден, изоляция, защищающая его, расплавится. Сварочные кабели также часто рассчитаны на температуру окружающей среды 30 ° C (86 ° F). Более высокие температуры окружающей среды могут снизить их способность рассеивать тепло в окружающую среду и, таким образом, снизить их пропускную способность.Кроме того, несколько кабелей, плотно упакованных вместе, также могут иметь снижение способности рассеивать тепло. Несколько кабелей должны быть немного разнесены.

Обратите внимание, что, хотя медь является отличным проводником электричества, она все же имеет определенную степень сопротивления потоку электронов через нее. Следовательно, в кабеле будет возникать нагрев за счет сопротивления. Сварочный кабель правильного размера может стать теплым на ощупь после продолжительной сварки. Однако, если диаметр кабеля слишком мал для уровня тока, протекающего по нему, кабель будет перегреваться.Это может привести к потенциальной опасности возгорания, а также к повреждению самого кабеля (и, в конечном итоге, к обрыву и отказу кабеля). Разрыв изоляционной оболочки также может быть опасен поражением электрическим током. И наоборот, кабель, размер которого превышает допустимый для данного уровня силы тока, не проводит ток более эффективно, чем кабель надлежащего размера. Однако кабель большего диаметра обычно стоит больше за фут или метр, чем кабель меньшего диаметра, из-за увеличенного количества медных жил. Следовательно, кабели увеличенного диаметра могут быть экономически неэффективными.

Электрический кабель обычно классифицируется по размеру AWG (American Wire Gauge), где кабель меньшего диаметра имеет больший номер. На рис. 1 показаны размеры AWG. Калибровочные размеры больше единицы равны нулю, также выражаются как 1/0 (произносится как «одна цифра»), два нуля, выражаются как 2/0 (произносится как «две доли»), 3/0 и 4/0. Кабели сечений от №4 до №4 / 0 обычно используются для сварочного кабеля.

Рисунок 1: Пример калибра проволоки

В метрической системе размер сварочного кабеля обычно выражается в квадратных миллиметрах (мм2), представляющих площадь поперечного сечения кабеля. На рис. 2 показано сравнение сварочных кабелей размеров AWG и метрических размеров.

Рисунок 2: Сравнение размеров кабеля AWG / метрической системы

Теперь при выборе кабеля подходящего размера для сварочного оборудования лучше всего выбрать кабель, способный выдержать максимальную мощность сварщика. Для этого нужно определить три фактора.К ним относятся:

• Общая длина сварочного контура
• Номинальная мощность источника сварочного тока
• Рабочий цикл источника сварочного тока

Сварочная цепь — это полный путь, по которому проходит электричество. Он включает в себя источник питания, кабель электрода, электрододержатель (или горелку TIG или механизм подачи проволоки и горелку), электрическую дугу, рабочий кабель и рабочий зажим. На рисунке 3 показана сварочная схема. Для определения правильного размера сварочного кабеля необходимо сложить полные длины кабеля электрода и рабочего кабеля.Кабель электрода подключается к держателю электрода, горелке TIG или механизму подачи проволоки. Рабочий кабель присоединяется к рабочему зажиму. Обратите внимание, что последние два элемента часто неправильно называют «заземляющий кабель» и «заземляющий зажим». Однако это неправильная терминология, так как «заземляющий» провод применяется только к первичной обмотке сварочной цепи (то есть к входящему силовому кабелю).

Рисунок 3: Пример сварочной цепи

Обратите внимание, что полярность сварки не влияет на размер необходимого кабеля.Не имеет значения, в каком направлении протекает ток через сварочную цепь, будь то постоянный ток положительный (DC +), постоянный ток отрицательный (DC-) или переменный ток (AC). Полярность и направление тока влияют только на сварочные характеристики и выбор электрода.

Номинальная выходная мощность источника питания — это просто максимальный ток или уровень силы тока, при котором машина предназначена для использования (обратите внимание, что некоторые источники питания могут производить токи, превышающие их номинальную выходную мощность, в течение коротких периодов времени).Этот номинальный выходной уровень обычно указывается в названии машины. Примеры включают «Idealarc® 250» (номинальная выходная мощность 250 А), Power Wave® S350 (номинальная выходная мощность 350 А), Flextec ™ 650 (номинальная выходная мощность 650 А) и т. Д.

Рабочий цикл — это номинальная мощность источника сварочного тока, выраженная в процентах (%). Это процент десятиминутного периода, в течение которого источник питания может работать при заданном уровне выходного тока, прежде чем превысит свой тепловой предел (т. Е. Обмотки становятся слишком горячими) и отключится, если он имеет защиту от тепловой перегрузки.Как правило, при уменьшении уровней выходной мощности рабочий цикл увеличивается (до 100% или непрерывной выходной мощности). И наоборот, по мере увеличения выходных уровней (до максимальной выходной мощности) рабочий цикл уменьшается. Номинальные значения рабочего цикла можно найти на паспортной табличке источника питания и / или в руководстве по эксплуатации. Номинальный рабочий цикл источника сварочного тока обычно связан со сварочными процессами, в которых он будет использоваться, его предполагаемым использованием и от того, работает ли он от однофазного или трехфазного источника питания. На рис. 4 перечислены некоторые типичные различия между однофазными и трехфазными источниками питания, включая их типичные рабочие циклы.

Рисунок 4: Однофазные и трехфазные блоки питания


Рисунок 5 — это пример диаграммы для выбора правильного размера сварочного кабеля. Другие таблицы можно получить у производителей кабелей и в справочниках по сварке. В качестве примера предположим, что у вас есть источник питания на 400 А с рабочим циклом 60% и вам требуется общая длина электрода и рабочих кабелей 100 футов.Из таблицы следует выбрать правильный размер кабеля №2 / 0. Размеры кабелей увеличиваются для увеличения длины, прежде всего, с целью минимизировать падение кабеля. Для более высоких уровней тока часто рекомендуются два или более кабеля, которые следует подключать параллельно или вместе, чтобы разделить текущую нагрузку.

Рисунок 5. Выбор сварочного кабеля подходящего размера

Следует также отметить, что помимо правильного выбора размера кабеля очень важно поддерживать сварочный кабель и кабельные соединения в хорошем состоянии.Любые трещины, порезы, пятна износа и т. Д. На сварочном кабеле могут снизить его токонесущую способность и создать горячие точки. Кроме того, изношенные или изношенные кабельные соединения с рабочим зажимом, наконечниками или соединителями с поворотным замком также могут снизить способность проводить ток и создавать горячие точки (см. Примеры в , рис. 6, ). Все изношенные, изношенные и поврежденные части должны быть немедленно отремонтированы для правильной работы и сведения к минимуму любых потенциальных угроз безопасности.

Рисунок 6: Примеры изношенного и поврежденного сварочного кабеля

Проволока какого размера для удлинительного шнура сварщика? 120V / 240V

0

Необходимо знать, какого размера проволока для обеспечения безопасности и производительности сварочного удлинителя?

Нет сомнений в том, что легкий шнур меньшего размера может сорвать ваш сварочный проект.При длительных пробежках дополнительное сопротивление может привести к расплавлению шнура, короткому замыканию и даже к возгоранию.

Как минимум можно ожидать падения напряжения, что приведет к ухудшению сварочных характеристик и срабатыванию выключателей.

Избегайте этих проблем с помощью этой таблицы удлинителей сварочного аппарата . Вы быстро узнаете, какой размер проволоки может выдержать нагрузку для вашего сварщика — при нужной длине удлинительного шнура.

Таблица размеров удлинительного шнура сварочного аппарата: калибр проволоки в зависимости от длины

Сварочным аппаратам требуется номинальное входное напряжение для поддержания выходного сварочного тока и рабочих циклов.Подберите размер провода удлинителя так, чтобы падение напряжения было минимальным.

Для обеспечения эффективной работы NFPA 70, Национальный электротехнический кодекс (NEC) 210,19 (A) (примечание 3) рекомендует подбирать размеры ответвленных цепей таким образом, чтобы падение напряжения превышало 3 процента .

На этой диаграмме показано, какой калибр провода (AWG) выдержит полную токовую нагрузку с при падении напряжения менее 3% .

20138 AWG 9013 AWG
Входной источник питания Длина удлинительного шнура
Сила тока Напряжение 25 футов 50 футов 75 футов 100 футов
15A 120V 12 AWG 12 AWG 10 AWG 8 AWG
10 AWG 8 AWG 8 AWG
30A 120/240 В 8 AWG 8 AWG 8 AWG 6 AWG
6 AWG 6 AWG 6 AWG
50A 240V 6 AWG 6 AWG 6 AWG Длина 6 AWG

Для расчета максимального падения напряжения 3% при однофазном питании 120/240 В я использовал коэффициент мощности 1 при температуре окружающей среды 78-86 ℉.

Калькуляторы базового напряжения не учитывают уникальное использование и свойства удлинительных шнуров. Для получения точных результатов нам необходимо внести дополнительные корректировки.

Поскольку в большинстве готовых шнуров используются медные проводники с изоляцией 60 ℃, я использовал это в расчетах.

С толстым защитным покрытием сверхмощные удлинители нагревают больше, чем обычные кабелепроводы, поэтому я учел это. максимальный ток без превышения его температурного номинала.

Источники: NFPA 70, Национальный электротехнический кодекс, таблица 310.15 (B) (16-17), NEC Глава 9, таблица 9 десятилетия.

Хотя в приведенной выше таблице указан провод минимального диаметра, который следует использовать для силы тока и расстояния, вы можете использовать более тяжелый шнур. Вы получите меньшее падение напряжения и сможете модернизировать сварочный аппарат без необходимости покупать другой шнур.

Готовые удлинители

Для сварщиков на 120 В этот шнур 10 калибра выдерживает ток 20 А на расстоянии до 50 футов.

А вот и качественный удлинитель длиной 25 футов для небольших сварочных аппаратов на 240 В.

Обе оболочки кабеля с кодом «W» подходят для использования вне помещений. Но буква «Т» на их куртках означает покрытие из термопласта (ПВХ). Несмотря на то, что покрытие из ПВХ является прочным, оно теряет гибкость при низких температурах и разрушается при высоких температурах.

Готовые сверхпрочные шнуры 6-го калибра трудно найти. Но у владельцев сварщиков от 40 до 50 ампер есть другой вариант.


Сделайте удлинитель с проволокой, размер которой соответствует вашим спецификациям.

Используйте кабель SOOW и соединители, чтобы сделать действительно сверхмощный сварочный удлинитель. Вы можете получить его не только из провода 6-го калибра с изоляцией 90 ℃, но и в оболочке из термореактивной резины премиум-класса.

Вы увидите этот шнур в верхней части линейки электроинструментов. Он прочный, атмосферостойкий и маслостойкий (как оболочка, так и внутренние провода).

Но что мне нравится, так это то, насколько легко обращаться с этим шнуром.Даже при минусовых температурах этот шнур не затвердевает, и не берет комплект, а всегда лежит ровно на полу.

Почему важно понимать калибр проволоки и значения силы тока

Сварщики должны преобразовывать входную мощность с низким уровнем ампер в выходную мощность с высоким током, необходимую для сварки. Типичному сварочному аппарату MIG на 110 В требуется 20 ампер входной мощности для выработки пиковой выходной мощности 140 ампер. Это 7-кратное увеличение силы тока и показывает, почему сварщикам нужно каждое имеющееся напряжение.

Существует прямая зависимость между длиной кабеля, силой тока и калибром проводов.

Провод большего сечения (диаметра) пропускает ток на большие расстояния без потери напряжения и нагрева. Удлинитель правильного размера позволяет вашему сварочному аппарату правильно работать без отключения автоматических выключателей .

Несколько полезных советов по успешному использованию удлинителя

Что нужно сделать:

  • Определите, какой ток потребляет ваш сварщик
  • Подберите автоматический выключатель к сварочному аппарату
  • Используйте строительную проволоку и розетку, подходящую для предохранителя
  • Подберите удлинительный провод калибра к необходимой длине и потребляемому току (или больше, но не меньше, чем у выключателя).
  • Делайте удлинитель как можно короче, с максимально возможным калибром
  • Разверните удлинители, чтобы предотвратить накопление тепла

Запрещается:

  • Используйте Romex или другой сплошной провод в качестве переносного удлинителя
    • Повторяющееся наматывание / разматывание повредит сплошной провод
    • Покрытие недостаточно прочное и легко может быть повреждено брызгами
  • Используйте шнур с меньшим номинальным током (для его длины), чем у сварочного аппарата или цепи
  • Во время работы держите удлинительные шнуры свернутыми
  • U см. любой шнур без заземляющей вилки
  • Запустите несколько сильноточных инструментов на шнур или цепь одновременно
  • Используйте длинный удлинительный кабель, если имеется более короткий

Общая картина

Наши Диаграмма показывает, какой размер проволоки нужен вашему сварщику, с указанием расстояния между удлинителями.Следуйте рекомендациям, чтобы убедиться, что ваш сварщик работает безопасно и эффективно, без прерываний из-за срабатывания выключателей.

Хороший шнур 10 калибра защищает сварщиков с напряжением 120 В до 50 футов. Используйте кабель SOOW для изготовления собственного шнура для больших сварщиков и для длинных участков.

Помните, хороший удлинитель может прослужить много лет — избегайте дешевых и легких вещей!

Как подключить розетку 220 к сварщику

FramingNailersGuide поддерживается для чтения.Если вы покупаете товар по ссылкам на этом сайте, мы можем получить небольшую комиссию без каких-либо дополнительных затрат для вас. Узнать больше

Последнее обновление: 19 апреля 2021 г., Джон Паттерсон.

Прежде чем я начну рассказывать вам, как подключить розетку 220 к сварщику, позвольте мне сначала заявить об отказе от ответственности.

Послушайте, вы должны заботиться в первую очередь о своей жизни, а не о деньгах.

Для выполнения любых электромонтажных и других работ требуются соответствующие знания.В противном случае это может стать причиной серьезной травмы, смерти или, возможно, пожара.

Итак, если вы не на 100% уверены, что собираетесь без проблем подключать розетку 220 В для сварочного аппарата после прочтения этого руководства, я рекомендую нанять электрика, проводящего проводку для сварочного аппарата .

Но если вы достаточно уверены в себе и в значительной степени уверены, что вы довольно хороши, чтобы иметь дело с электрическим оборудованием, давайте продолжим.

По словам Джордана Веллутини, управляющего директора Westline Electrical Services (Перт, Австралия), вам не нужно быть дипломированным электриком, чтобы правильно подключить оборудование.

Итак, подержите лошадей и прочтите простой список. Я дам вам пошаговое руководство по подключению розетки 220В для сварщика.

Помните, то, как я подключил розетку 220 В, не означает, что это единственный способ и настройка для выполнения этой задачи. Вы можете изменить любой из следующих шагов в соответствии с настройками вашего дома и требованиями.

Конечно, я постараюсь максимально обобщить шаги.

Позвольте мне сначала перечислить необходимое оборудование для разводки розеток сварщика .

Без промедления, давайте перейдем к процедуре шаг за шагом.

Как подключить розетку 220 для сварщика: Пошаговая инструкция

Изображение предоставлено: wikihow

Шаг 1

Прежде всего выключите автоматический выключатель и заблокируйте ручку. Главный автоматический выключатель должен быть отключен. Перед этим не переходите к шагу 2.

Шаг 2

После того, как вы отключили выключатель, вставьте двухполюсный выключатель на 50 А в коробку.

Убедитесь, что ваша коробка поддерживает двухполюсный выключатель, поскольку требуется два места для двухполюсного выключателя.

Да, я еще не просил вас что-либо делать с проводом. После того, как вы поместили выключатель в коробку, переходите к шагу 3.

Шаг 3

Затем прикрепите 2 монтажную коробку заподлицо к стене и прикрутите.

Шаг 4

А теперь пора поиграть с проводами.

Каждый раз, когда я выполняю электромонтаж, я хочу иметь минимум 6 дюймов провода внутри каждой розеточной коробки и некоторую оболочку, оголенную в обеих розеточных коробках (коробка автоматического выключателя и двухклавиатная коробка).

Итак, сначала вы вытаскиваете около 6 дюймов пластиковой оболочки провода №6 (используя кабельный рыхлитель), который будет использоваться внутри 2-х канальной коробки с розеткой.

Шаг 5

Теперь вытащите примерно 12 дюймов пластиковой оболочки провода №6, используя тот же рыхлитель кабеля. Эта часть провода будет использоваться внутри коробки автоматического выключателя.

Шаг 6

Затем вы зачистите примерно 1 дюйм оболочки каждого провода с помощью инструмента для зачистки проводов.

Шаг 7

Теперь поместите один конец провода внутрь коробки автоматического выключателя, а другой конец — внутрь коробки на 2 группы.

Шаг 8

Теперь начинается процесс реализации проводного подключения.

Сначала поработайте с проводом внутри 2-х канальной коробки, чтобы обеспечить соединение с розеткой.

Для этой розетки вам понадобится три провода: черный, красный и оголенный провод.

Голая — это земля. Четвертый белый провод — нейтральный, использовать его необязательно. Так что оберните белый провод изолентой и аккуратно сверните его в 2-местную коробку.

Шаг 9

Затем поместите неагрессивный материал на концы проводов, чтобы предохранить соединение от коррозии.

Шаг 10

Пора подключить к розетке три провода (черный, красный и оголенный). Подсоедините провода правильного цвета к каждому винту. Это означает, что соедините черный и красный провод с двухконтактной клеммой, а неизолированный провод — с клеммой заземления.

Шаг 11

Вот и все по розетке. Установите его, закрутите и наденьте крышку, а затем прикрутите крышку как следует, чтобы она выглядела профессионально.

Шаг 12

Теперь соедините три провода с выключателем. Перед этим проделайте то же самое с нейтральным белым проводом, как вы делали только что на шаге 8.

Шаг 13

Зачистите эти провода, если вы еще не сделали это на шаге 6. Поместите неагрессивный материал.

Сначала подключите заземляющий провод.

Шаг 14

Подсоедините черный и красный провода. При необходимости следуйте инструкциям по эксплуатации выключателя, чтобы узнать точные клеммы для подключения проводов.

Шаг 15

Вот и все. Вы сделали. Теперь закройте коробку автоматического выключателя. Включите главный автоматический выключатель и включите автоматический выключатель на 50 А.

Счастливой сварки!

Схема подключения штепсельной вилки 220 В

Качественные сварщики Отзывы

№1. Сварочные аппараты Esab Rebel
№2. Клатч Сварщики
№3. Сварочный аппарат Lincoln Handy Mig
# 4. Сварочные аппараты Vulcan
№5. Сварочные аппараты Eastwood
№6. Руководство по покупке сварщиков Hyl
№ 7.Сварочные аппараты 11ov

Заключение

Чтобы спустить лодку на воду, я попытался объяснить процедуру простым языком.

Надеюсь, теперь для вас будет несложно подключить розетку 220В к сварочному аппарату. Но, как уже упоминалось ранее, если вы недостаточно уверены в себе, наймите лицензированного электрика.

Имейте в виду, что вам необходимо приобрести выключатель, рассчитанный на ток, равный или превышающий ампер, необходимый вашему сварщику, и вилка сварщика также должна совпадать с розеткой.

Не говоря уже о том, что вы должны подумать о покупке качественных материалов для этого проекта.Не дешево. Вы уже экономите деньги, не нанимая электрика.

Есть что спросить? Комментарий ниже.

Купите сварочный аппарат для проволочной сетки по лучшим ценам. Местное послепродажное обслуживание

О продуктах и ​​поставщиках:
 Купите сварочный аппарат для проволочной сетки   по доступным ценам только на Alibaba.com. С помощью всего нескольких щелчков мышью можно заказать продукты, не выходя из дома.Эти  сварочные аппараты для проволочной сетки  используются для изготовления проволочных сеток, поэтому их качество не должно ухудшаться. Они используются во многих отраслях промышленности из-за их высокой производительности и долговечности.

В зависимости от требуемой производительности на Alibaba.com доступны различные типы аппаратов для сварки проволочной сетки , которые можно выбрать в соответствии с конкретными требованиями. Диаметр проволоки, ширина ячейки и размер отверстия ячейки - это факторы, которые меняются от машины к машине.Машины для сварки заборной сетки используются для изготовления полок, стен, дорожных и заборных сеток. Для изготовления строительной и арматурной сетки используются аппараты для сварки рулонной сетки. Наконец, для изготовления сеток для клеток для животных можно использовать аппараты для сварки сетки для кур.

Сварочный аппарат для проволочной сетки широко применяется в различных отраслях промышленности, таких как горнодобывающая промышленность, строительство, сельское хозяйство и транспорт. Проволочные сетки можно использовать, среди прочего, в качестве оконных ограждений, ограждений для животных и декоративных элементов.От железных дорог до мостов и ограждений - они используются во многих отраслях промышленности. Эти машины требуют минимального регулирования, легко управляются благодаря высокой автоматизации и имеют повышенную производительность. Они следят за тем, чтобы полученные продукты были изготовлены надлежащим образом, были прочными, красивыми и гладкими.

Выберите один из нескольких вариантов сварочного аппарата для проволочной сетки только на Alibaba.com. Проволочные сетки используются в нескольких электронных устройствах, таких как системы кондиционирования воздуха, измерительное оборудование и шумовые фильтры.Следовательно, для оптимального производства эти машины должны быть высшего качества. Независимо от того, хотите ли вы приобрести промышленные товары или личную одежду, это универсальное решение для всех потребностей.

STRECKER | Проволока | Аппараты для стыковой сварки проволоки

STRECKER предлагает широкий ассортимент аппаратов для стыковой сварки стальной проволокой серий SF03 / SW03, Standard, PA, SS / SMK, SZ / BSZ, S.

Ассортимент включает обычные аппараты для стыковой сварки сопротивлением, электрические аппараты для двойной стыковой сварки с автоматическим удалением заусенцев, типы SF03 / SW03, сварочные пистолеты и аккумуляторные сварочные пистолеты, а также серийные сварочные аппараты серии S для соединения стали, нержавеющей стали, титана или проволока из специальных сплавов.Сварочные аппараты STRECKER обеспечивают точные, повторяемые и прочные стыковые швы.

В зависимости от области применения это устройства с ручным управлением или сварочные аппараты с пневматической или полностью гидравлической последовательностью движения.

После начала процесса сварки два конца свариваются вместе под действием тока, который затем течет, и приложенной осаживающей силы. По желанию, предварительный нагрев выполняется для достижения оптимального температурного профиля.

Научиться работать со сварочными аппаратами STRECKER несложно.Они соответствуют высочайшим стандартам удобства и эргономики. Компактная и прочная конструкция машины с интуитивно понятным управлением оператором предназначена для промышленного использования на производстве. Кроме того, доступен широкий спектр средств управления сваркой и отжигом, например Реле времени NV, системы управления LNV-V20 / V30 или FullParameterControl (FPC).

Машины серий Standard и PA поставляются с одним комплектом зажимных губок для всего диапазона сварки.

Сварочные аппараты

SS и SMK предназначены для соединения проводов высочайшего качества с задокументированной воспроизводимостью.Можно сваривать даже проволоку разного диаметра с минимальной зоной термического влияния. Заусенец удаляется в зажимном приспособлении для сварки и захватывается аппаратом. В результате получается однородное, очень тонкое соединение без пор и заусенцев. Серии SS и SMK в стандартной комплектации оснащены нашей инновационной системой управления FullParameterControl (FPC). Полный рецепт сварки надежно и с точной воспроизводимостью хранится в контроллере. Все настройки машины производятся автоматически в соответствии с выбранным рецептом без вмешательства оператора.В качестве опции качество сварочного процесса можно контролировать с помощью системы мониторинга параметров STRECKER.

Сварочные аппараты

SF03 или SW03 охватывают диапазон сверхтонкой проволоки диаметром от 0,04 мм.

Сварочные пистолеты

и аккумуляторные сварочные пистолеты серии SZ / BSZ позволяют использовать их непосредственно на вашей линии. Машины гибкие в использовании и очень просты в обращении благодаря небольшому весу.

В серии S мы ориентируемся на потребности наших клиентов в производстве больших партий с использованием полуавтоматики.Особое значение здесь имеет прямое взаимодействие человека и машины на этапах подачи и разгрузки с учетом высоких стандартов безопасности.

Ежедневно по всему миру используются тысячи сварочных аппаратов STRECKER для выполнения точных и повторяемых стыковых швов.

Подробнее …

Как подключить провода для сварки штангой

Я всегда боролся с тем, как правильно подключить провода для сварки штангой к сварочному аппарату. Следует ли подключать заземляющий провод к отрицательной клемме сварщика или к положительной? Куда должен идти вывод электрода? Можно просто все усложнять, как ему хочется.

Многие люди не понимают, как работает аппарат для ручной сварки. Но позвольте вам сказать, позже я понял, что это не так сложно, как кажется.

Сварочные провода можно подключить тремя различными способами, которые называются подключением DCEN, подключением DCEP и подключением переменного тока. У каждого подключения есть свои плюсы и минусы. Их следует менять в зависимости от области применения, в которой они используются.

В этой статье я подробно расскажу о том, как подсоединять кабели для сварочных аппаратов для различных сварочных работ.

Давайте сразу приступим.

SMAW или сварка штучной сваркой

Дуговая сварка защищенного металла, широко известная как сварка штангой, является наиболее популярной формой дуговой сварки. Он использует электрический ток (обычно постоянный ток) для плавления как металлической заготовки, так и стержня электрода, образуя сварочную ванну. Электрод покрыт слоем флюса, который защищает сварной шов от загрязнения посторонними частицами (поэтому это называется дуговой сваркой защищенного металла).

Установка для сварки стержнем

Установка для сварки стержнем состоит из следующего оборудования:

  1. Сварочный аппарат
  2. Сварочные провода (рабочие кабели)
  3. Держатель электрода
  4. Зажим заземления (рабочий зажим)
  5. Сварочный стержень (электрод)

На схеме ниже показано правильное расположение этих компонентов.

Какие выводы у сварщика?

Сварочные провода или сварочные кабели, как и другие медные провода, представляют собой электрические проводники, обернутые внутри изолирующей резиновой оболочки. Эти кабели бывают разного диаметра и длины. Для приложений с высоким током мы используем кабели большого диаметра, поскольку они обладают меньшим сопротивлением току. Точно так же для слаботочных приложений вы можете использовать те, которые имеют меньший диаметр. Все зависит только от характера вашего приложения.

У вас есть два типа сварочных проводов при сварке штангой: провод электрода и рабочий кабель (также называемый заземляющим проводом).Электродный вывод соединяет сварочный аппарат с электрододержателем. Точно так же заземляющий провод прикрепляет его к заготовке.

Определение размеров сварочного кабеля.

Сварочные провода бывают разных размеров. Подключая провода для сварки штангой, вы должны очень внимательно относиться к их размеру. Если вы выбрали неправильный кабель, вы не сможете обеспечить требуемый ток и напряжение сварочной дуги. Следовательно, могут возникнуть такие проблемы, как чрезмерное разбрызгивание и отсутствие плавления.Иногда, если сила тока падает слишком низко, ваш сварочный аппарат просто не зажигает дугу.

В следующей таблице показаны правильные сечения медных и алюминиевых кабелей для различных значений силы тока при сварке электродом и длины сварочных кабелей.

Например, если ваша заготовка находится на расстоянии около 100 футов от сварочного аппарата, а для вашего приложения требуется 200 А, попросите вашего продавца сварочного оборудования для алюминиевого кабеля размера 4/0 или медного кабеля размера 1 / 0.

Шаги по установке проводов для электродной сварки

Для правильного подключения проводов для электродной сварки выполните следующие простые действия.

1. Размещение зажима заземления

Прежде всего, прикрепите зажим заземления в его соответствующем положении. Зажим заземления соединяет нашу заготовку с землей через рабочий кабель. Вы можете прикрепить его непосредственно к заготовке или к металлическому столу, на котором будет выполняться работа (как показано на рисунке).

2. Подсоедините сварочные провода к сварочному аппарату

После этого присоедините рабочий кабель к отрицательной клемме сварочного аппарата, а кабель электрода к положительной клемме.Вы также можете выполнить соединения, противоположные этому, в зависимости от сварочного применения. Позже в этой статье я подробнее расскажу об этих подключениях.

Некоторые сварочные аппараты оснащены переключателем, который можно повернуть для изменения полярности. В противном случае вам придется вручную поменять местами соединения сварочных кабелей. Прежде чем менять полярность на сварочном аппарате, обязательно выключите его.

3. Подключите сварочный аппарат к розетке

Наконец, подключите аппарат к розетке и включите его.Установите соответствующие параметры тока и напряжения в соответствии с вашим сварочным применением. Тебе хорошо идти.

Три типа сварочных установок: DCEN, DCEP и AC.

Многие люди спрашивают меня, является ли электродная сварка положительным или отрицательным процессом заземления. Ответ на этот вопрос — «ОБА». Фактически, для сварки штучной сваркой вы можете подключить сварочные кабели тремя разными способами.

1. Сварочное соединение DCEP

Для DCEP или положительного подключения электрода постоянного тока (ранее известного как обратная полярность) необходимо подключить электрододержатель к положительной клемме, а зажим заземления — к отрицательной.В результате электроны будут течь от заготовки к электроду. Для большинства сварочных работ мы используем установку DCEP. На схеме ниже показана настройка подключения DCEP.

2. Сварочное соединение DCEN

В DCEN или отрицательном электроде постоянного тока (ранее известном как прямая полярность) электрододержатель отрицательный, а деталь — положительный. Следовательно, электроны текут от электрода к положительной заготовке. На следующем рисунке показана схема настройки подключения DCEN.

3. Подключение переменного тока

При сварке на переменном токе используется переменный ток, обычно с частотой 60 Гц. Ток меняет направление каждые 120 долей секунды. Следовательно, сварочное соединение на переменном токе не имеет полярности, что приводит к равномерному распределению тепла между электродом и заготовкой. На следующей диаграмме показана установка для подключения переменного тока.

DCEP vs DCEN: Какой полярности следует приваривать?

В большинстве случаев мы подключаем сварочные провода к DCEP-соединению.Однако сварка штучной сваркой весьма разнообразна с точки зрения полярности.

Имейте в виду, что электроны всегда движутся от отрицательной клеммы сварочного аппарата к положительной клемме. Следовательно, в случае DCEP электроны покидают поверхность металла и движутся к электроду, потому что рабочий провод подключен к отрицательной клемме сварочного аппарата. Эти электроны после столкновения с положительным электродом выделяют большое количество тепла. В результате почти две трети сварочного тепла выделяется на электроде, а оставшаяся треть тепла накапливается на заготовке.Напротив, для DCEN две трети тепла образуется на свариваемом металле, потому что электроны текут от электрода к основному металлу.

Невозможно просто случайно выбрать любую сварочную схему. У каждого подключения есть свои приложения и ограничения. Точно так же не все электроды работают одновременно с DCEP и DCEN.

DCEP, как я упоминал ранее, сильно нагревает электрод, что приводит к глубокому проникновению. Однако скорость осаждения электродов в DCEP мала по сравнению с DCEN.Таким образом, он не подходит для сварки тонких листов, так как может их разорвать.

С другой стороны, соединение DCEN выделяет меньше тепла на электроде, что обеспечивает меньшее проникновение. Однако скорость осаждения присадочного металла довольно высока по сравнению с DCEP. Если вам нужно сваривать тонкие листы, я предлагаю вам выбрать DCEN.

Выбор электродов для разной полярности

Различные электроды лучше всего подходят для разных типов тока. Некоторые из них подходят для постоянного тока, а некоторые — для переменного тока. На самом деле, это во многом зависит от типа покрытия электрода.Чтобы выбрать подходящий для вашего приложения, вам может пригодиться следующая таблица.

Действие дуговой очистки в DCEP

Одним из основных преимуществ DCEP перед DCEN является его действие по очистке от оксидов.

Во время дуговой сварки очень важно очищать поверхность металла, чтобы обеспечить хороший сварной шов. Грязь, ржавчину, оксиды и другие частицы необходимо удалить. В противном случае эти примеси будут смешиваться с расплавленным металлом и привести к слабому сварному шву.

В DCEP лавина электронов движется от основного металла к положительному электроду.Этот поток электронов разрушает непроводящий оксидный слой в металле и, по сути, удаляет загрязненные частицы из металла, что приводит к прочному сварному шву.

Сварка переменным током и сварка постоянным током

Большинство мощных машин работают на постоянном токе. Некоторые профессиональные сварщики TIG и SMAW могут работать как на переменном, так и на постоянном токе. Но что лучше, переменный или постоянный ток? Если более 90% случаев мы используем постоянный ток, зачем нам вообще нужна сварка переменным током?

Сварка на постоянном токе более плавная по сравнению со сваркой на переменном токе.Взгляните на следующую форму сигнала для переменного тока. Каждый раз, когда полярность переключается с положительной на отрицательную, наступает момент, когда текущий ток равен нулю (см. Красные метки). Из-за этого прерывистого тока образующаяся дуга имеет довольно неравномерную форму.

Однако в некоторых случаях вы можете предпочесть переменный ток постоянному току. Одним из основных преимуществ переменного тока является возможность устранения дугового разряда. Ваши сварные швы кривые или волнистые? Слишком много брызг вокруг сварного шва? Если «да», возможно, в вашем сварном шве возникла дуга.Переключение на AC может избавить от таких проблем. Тем не менее сварка постоянным током имеет гораздо больше преимуществ, чем сварка переменным током.

Устранение неисправностей при сварке стержнем сварных проводов

Профилактика всегда лучше лечения. Неправильное использование сварочных кабелей может привести к таким проблемам, как небольшой выходной ток, высокое сопротивление и трудности с зажиганием дуги. Поэтому всегда лучше использовать соответствующие кабели и соответствующую технику сварки. Тем не менее, если некоторые сложности возникают из-за неправильного использования кабелей, это небольшое руководство по устранению неполадок может помочь вам решить эти проблемы.

  • Выпрямите кабели.
  • Убедитесь, что в кабеле нет изгибов или витков, так как это может вызвать влияние индуктивности в проводах.
  • Кабели более низкого качества могут вызвать проблемы с зажиганием дуги. Используйте качественные кабели.
  • Используйте сварочные провода подходящего сечения.
