Типы струбцин: выбираем зажим правильно!

Вопросы, рассмотренные в материале:

  • Что представляет собой струбцина
  • Какие существуют типы струбцин по конструкции
  • Как отличаются струбцины по структурным особенностям
  • Что нужно учитывать при выборе струбцин

Высокое качество слесарных и столярных работ достигается за счет использования подходящего инструмента и вспомогательных приспособлений. Основным во время подобных операций обычно является станок, верстак или надежно закрепленный стол, однако этого недостаточно, также необходимы устройства для зажима обрабатываемой детали, то есть различные типы струбцин. Именно о них более подробно вы узнаете из нашей статьи.

Что представляет собой струбцина

Струбциной называют вспомогательный инструмент, используемый для закрепления деталей. При этом последние прижимаются друг к другу либо к определенной поверхности. Данное приспособление активно применяется столярами и сварщиками и обычно включает в себя две части: рамку и зажимный механизм. Благодаря рамке достигается определенная жесткость конструкции, тогда как устройство для зажима необходимо, чтобы закреплять детали.

На самом деле, по своей конструкции струбцины похожи на слесарные тиски, разница лишь в том, что тут отсутствует необходимость стационарной установки. Отметим, что такой инструмент может иметь различные конструкции и габариты, благодаря чему достигается определенная сила сжатия.

Различные типы струбцин могут применяться при самых разных операциях. Так, они значительно упрощают склеивание деталей. Дело в том, что во время подобных работ поверхности должны быть плотно прижаты друг к другу в течение 24 часов. Добиться качественного соединения, все это время удерживая элементы изделия руками, просто невозможно. Кроме того, данное приспособление может использоваться в качестве конструкции, прижимающей приборы к поверхности, – именно таким способом крепятся к столу знакомые всем мясорубки и настольные лампы.



Если сравнивать струбцину и тиски по конструкции, то первая окажется более хлипкой, поэтому и фиксация с ее помощью оказывается менее надежной. Также не стоит забывать, что возможности данного приспособления ограничиваются размерами рамки. Поэтому если требуется прочно скрепить различные заготовки, одновременно используют несколько струбцин, в некоторых случаях их количество возрастает до десятка. Специалисты, пользующиеся этим инструментом, даже говорят, что струбцин много не бывает.

В качестве материала изготовления данного приспособления может использоваться дерево либо металл. Металлические конструкции считаются более надежными, так как обладают большей жесткостью и не боятся влажности. Вне зависимости от материала и типа, струбцина дает возможность закрепить элементы на определенной поверхности, а также, что немаловажно, регулировать силу нажатия. Последняя особенность играет наиболее серьезную роль при работе с мягкими материалами, ведь на них может остаться вмятина.

В профессиональной среде данный инструмент нередко называют зажимом.

Если говорить о типах струбцин, то они могут быть:

  • g-образные;
  • торцевые;
  • t-образные;
  • f-образные;
  • ленточные;
  • трубные;
  • пружинные;
  • автоматические;
  • угловые.

Отметим, что каждый из типов используется при выполнении определенной задачи, так как пока нет инструмента, способного выполнять сразу все функции.

Типы струбцин по конструкции

По конструкции среди всех существующих зажимов выделяют несколько типов:

1. Корпусные.

В данном случае инструмент используется для фиксации обрабатываемых элементов на косых и параллельных плоскостях. Прижим обеспечивается за счет корпуса струбцины, чем и объясняется название данного типа. Это устройство выглядит как два металлических прямоугольных бруса, с одной стороны скрепленных прочной планкой. Один брусок прикреплен к планке неподвижно, тогда как второй оснащен дотягивающим винтом, за счет чего может свободно перемещаться. Противоположная часть брусков представляет собой прижимные губы.

Для зажима деталей металлические бруски сводят до упора в заготовку и затягивают винт, который снабжен удобной ручкой. Данная модель применяется мастерами чаще всего.

2. Магнитные.

Эта модель обычно используется в процессе сварки, поскольку позволяет предварительно зафиксировать пару металлических заготовок, например, трубки, профильные уголки, пр.

Такой зажим может выглядеть как равнобедренный прямоугольный треугольник, пяти- или шестигранник. Грани струбцины оснащаются магнитными вставками, благодаря которым происходит фиксация металлических элементов.

3. Винтовые.

Это достаточно распространенный тип вспомогательного инструмента, который имеет разные варианты исполнения, однако основное зажимное усилие всегда достигается за счет винта с ручкой и пятаком. Модель может выглядеть как корпусный зажим, где прижимной винт проходит сквозь брусок, а пятак играет роль губы. Также возможно изготовление корпуса в виде струбцины типа G или «П», где черед одну из «ножек» проходит зажимной винт с пятаком.

Нередко встречаются кованые винтовые струбцины, для изготовления которых используется инструментальная сталь. Дело в том, что после ковки и закалки металл отличается повышенной прочностью, а значит, изготовленный из него инструмент наиболее надежен.

Рекомендуем статьи по металлообработке

  • Марки сталей: классификация и расшифровка
  • Марки алюминия и области их применения
  • Дефекты металлический изделий: причины и методика поиска

4. С трещоткой.

Внешне этот тип больше всего напоминает большую бельевую прищепку. Приспособление зажимается усилием руки, а разжимание губ становится невозможным за счет храпового механизма. Ослабить зажим позволяет предусмотренный для этого рычажок-собачка или кнопка.

5. Гидравлические.

Такая струбцина, так же как винтовая, имеет G-образный корпус. Разница в том, что винт у этого типа заменен на устройство, подобное домкрату, на штоке которого предусмотрен пятак.

6. Вакуумные.

Данный инструмент представляет собой раму, на которой параллельно друг другу установлены вакуумные присоски со встроенными ручными насосами.

Подобная модель необходима для позиционирования в одной плоскости двух плоских деталей, допустим, пары листов МДФ, металла.

7. Триггерные.

Данный тип еще известен как быстрозажимный. Это струбцина типа F, где одна губка неподвижно закреплена на металлической планке, а вторая оснащена рукоятью как у пистолета, с рычажком, напоминающим оружейный спусковой крючок, и специальным флажком-замком. Если флажок повернут в положение, при котором инструмент разблокирован, подвижная губа без труда движется вдоль планки.

В обратном случае прижать детали можно, нажав на рычажок. Движение губы в противоположную сторону оказывается невозможным благодаря замочному механизму. Если говорить в целом, то данный инструмент по принципу действия очень похож на пистолеты для герметиков.

Типы струбцин по структурным особенностям

Благодаря отличиям в конструкции различные типы струбцин позволяют эффективно фиксировать под определенными углами детали из самых разных материалов конкретных форм и размеров. Некоторые подобные инструменты предназначены для сварочных работ, иные могут упростить задачу столяра, без третьих никак не обойтись во время склеивания плоских деталей встык.

Сегодня в продаже можно найти множество различных зажимов, в том числе струбцины типа метро, но отдельно стоит сказать о закрывающей модели, ведь она занимает отдельное место среди всех типов этого вспомогательного инструмента. На самом деле, речь идет не столько о дополнительном приспособлении, сколько о самостоятельном монтажном элементе. Он используется для крепления монтажного профиля к двутавровым балкам, когда требуется просверлить отверстия.

С точки зрения структурных особенностей выделяют такие типы струбцин:

  • G-образные.

Отличный вариант для работы с металлом. Поскольку эта модель кованая, изготовленная из инструментальной стали, то она может похвастаться высокой прочностью и подходит для временного скрепления нескольких металлических деталей. За счет мелкого шага резьбы достигается хороший прижим без люфта, поэтому значительно упрощается работа с заготовками и не требуется периодического поджатия.

Данные зажимы позволяют склеить детали, прижать друг к другу листы металла для сваривания, закрепить плоский элемент изделия на время обработки шлифмашинкой или напильником. Немаловажно, что фиксация заготовок не требует от специалиста больших усилий.

  • Торцевые.

По своей конструкции эта модель близка к струбцинам типа G. Она имеет литой или кованый корпус, три винтовых зажима с пятками, расположенными друг к другу под прямым углом. Данное приспособление отлично подходит для работы с деревом, так как позволяет добиться хорошего сцепления поверхностей и их взаимной фиксации. По этой причине торцевые зажимы чаще всего используют столяры во время приклеивания накладок на торцы мебели.

Однако здесь есть и свои минусы, например, некоторое неудобство использования, вызванное тем, что приходится одновременно придерживать наладку, затягивать винты и держать зажим.

  • T-образные.

Главным отличием этого зажима от всех остальных можно назвать наличие направляющего профиля в виде буквы «Т». Его длина у некоторых моделей бывает более метра. На профиле закреплены подвижные губы, а прижим обеспечивает винт с ручкой, который соединен со второй губой. Такой зажим подходит для закрепления секционных заготовок, является самым подходящим инструментом при монтаже оконных переплетов и производстве мебели.

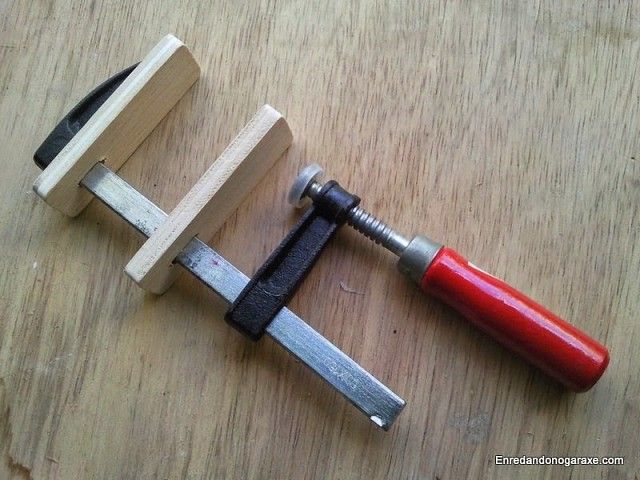

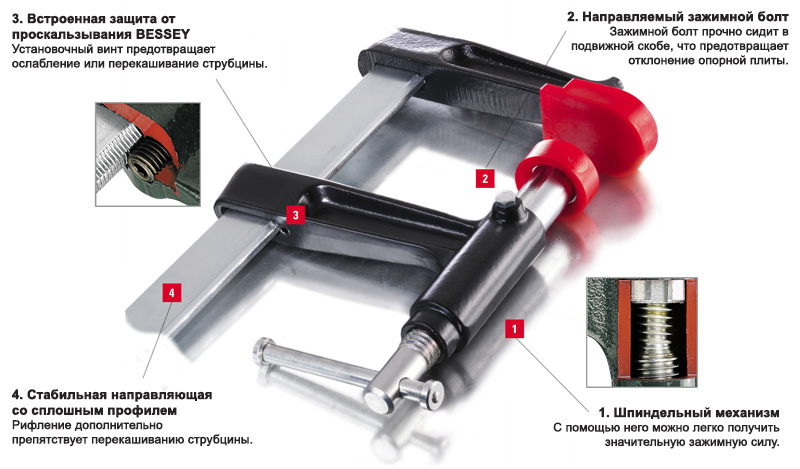

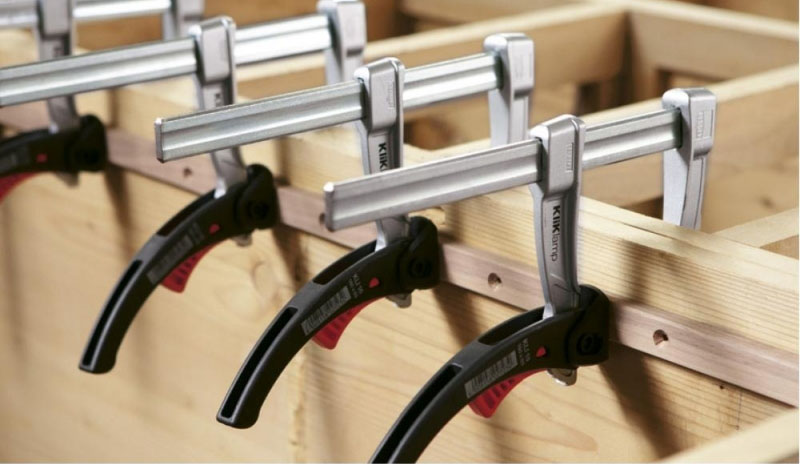

  • F-образные.

Подобная конструкция менее надежна, чем уже описанный G-образный тип крепления струбцины. Несмотря на это, такой зажим используется очень часто, так как обладает широким диапазоном регулировок. С одного конца металлической рейки закреплена неподвижная губа, а с другого – губа со свободным ходом, также на ней установлен поджимной винт с шайбой (пятаком).

Если требуется регулировка скользящей рамки, инструмент полностью ослабляют от нагрузки. Чтобы зажать детали, лапку винта плотно притягивают к их поверхности и закручивают винт. Таким образом изменяется угол скобы, последняя оказывается неподвижной, обеспечивается надежная фиксация.

Длина рейки зависит от модели и нередко достигает нескольких десятков сантиметров. Таким образом удается скреплять несколько деталей, но лишь при условии, что их общая ширина не превышает длину данной планки.

Подобное приспособление часто можно встретить в столярной мастерской, правда, специалисты обычно отдают предпочтение другим типам, так как с F-образными моделями приходится работать сразу двумя руками, что не всегда удобно.

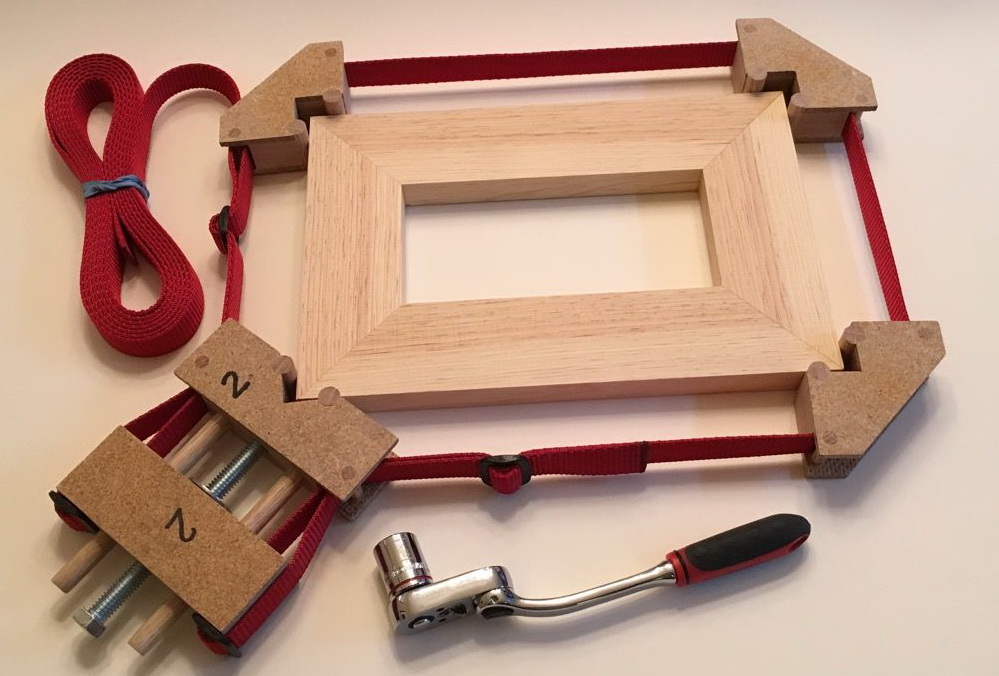

  • Ленточные.

Отличный вспомогательный инструмент для столяров и бондарей. Столь узкая специализация легко объяснима: в конструкцию такого типа входит механизм натяжения и жесткая лента или ремень, что позволяет добиться равномерного распределения нагрузки по всей поверхности притягиваемых элементов. Подобный зажим чаще всего применяют при изготовлении деревянных бочек (во время фиксации клепок), сборке круглых стульев и рамок.

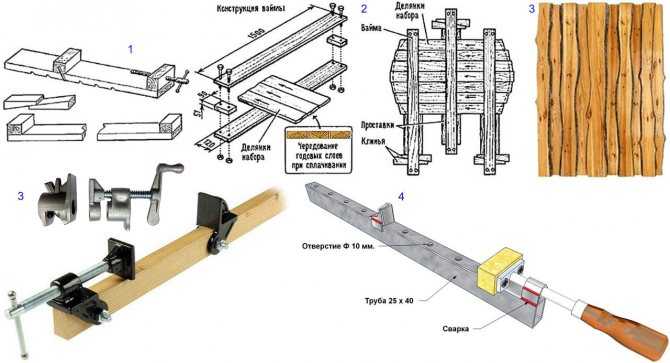

  • Трубные.

Основным элементом данной конструкции является трубка с неподвижной губой. Вторая губа не закреплена и движется по трубе. Для ее фиксации используется специальный стопор, а для поджима заготовок предназначен винт с ручкой. Данная модель подходит для более удобного склеивания крупных щитов при производстве столешниц, дверей. Обычно одновременно используют не менее пары таких зажимов, при этом их устанавливают на противоположных сторонах щитов. Таким образом удается выровнять заготовки и надежно закрепить их элементы.

Нельзя не сказать о достаточно большой длине этой модели, которая вызывает определенные сложности в работе. Поэтому хотя этот инструмент и незаменим при сборке щитов, от него приходится отказаться, когда нужно зафиксировать на столешнице небольшие детали.

Струбцины такого типа обычно крепятся на стандартных стальных водопроводных трубах. Это очень удобно: если нужно склеить очень широкий щит, остается только заменить трубку заводского инструмента на более длинную.

  • Пружинные.

Главное достоинство данного типа струбцины состоит в том, что ею можно пользоваться даже одной рукой. По своей конструкции такой зажим похож на большую бельевую прищепку. Сразу скажем, что это наименее надежный из всех вариантов, поскольку детали прижимаются обыкновенной пружиной.

Иными словами, прижимное усилие регулировать не представляется возможным. Упругость пружины постепенно падает, а значит, снижается давление, оказываемое на заготовки. У этой конструкции есть и еще один весомый минус, а именно – небольшой захват. Поэтому струбцина такого типа обычно используется в тех случаях, когда не требуется большого прижимного усилия.

  • Струбцины пистолетного типа.

Профессионалы ценят автоматические струбцины за простоту использования. Модель этого типа выглядит как металлическая планка с установленной с одной стороны съемной неподвижной губой. На другом конце находится подвижная губа, оснащенная триггером, то есть специальным механизмом с двумя ручками. Чтобы затянуть струбцину триггерного типа, нужно сжать ручки – по принципу работы это напоминает пистолет, с чем и связано название данной модели.

С помощью зажимов данного типа удается фиксировать заготовки одной рукой и при этом обеспечивать немалое прижимное усилие. Кроме того, можно использовать подобную струбцину в качестве распорной, если развернуть губы в обратную сторону. Такая универсальность обеспечивает высокую популярность данного зажима. Однако нужно понимать, что постепенно механизм изнашивается, из-за чего падает уровень максимального усилия на сжатие и на разжим.

Если вы хотите использовать в своей мастерской автоматические модели, рекомендуем обратить внимание на те, которые допускают перестановку губ. Тогда вы получите возможность как стягивать изделия, так и раздвигать их. Иными словами, сможете разбирать шиповые соединения, производить специфическую сложную склейку.

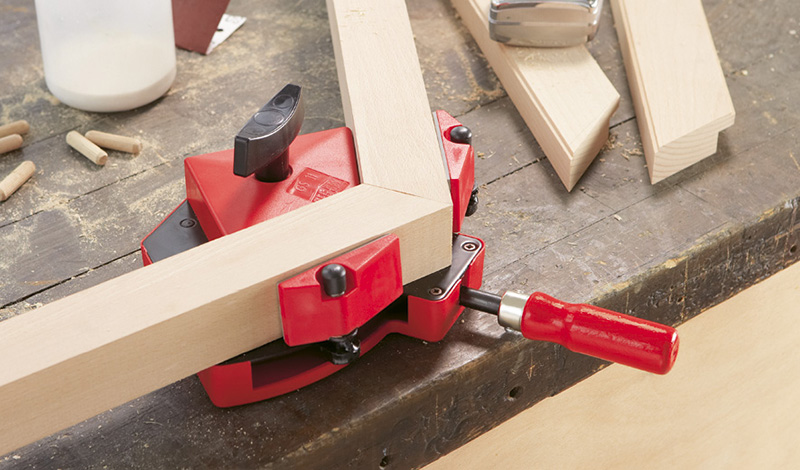

  • Угловые.

Данные зажимы имеют особую конструкцию, поэтому их всегда легко узнать на фоне других моделей. Этот тип струбцин может быть магнитным или винтовым. Второй вариант подходит только для соединения досок или деревянных брусков под прямым углом.

Добиться угла в 90° удается за счет мощного литого корпуса с парой выступающих пяток. Для прижима обычно используется только один винт. Мало того, что подобная конструкция позволяет задать ровный угол, предусмотренные в ее основной части сквозные отверстия дают возможность крепить данный инструмент к рабочему столу или верстаку.

Если требуется зафиксировать под прямым углом металлические трубы, уголки или профили, выбирают угловую магнитную струбцину. Модель этого типа представляет собой равнобедренный прямоугольный треугольник, по сторонам которого расположены магниты. Такой зажим отлично справляется с предварительной фиксацией металлических деталей, позволяя добиться точного соблюдения угла между ними.

Типы струбцин, зажимов и других подобных приспособлений для сварочных работ

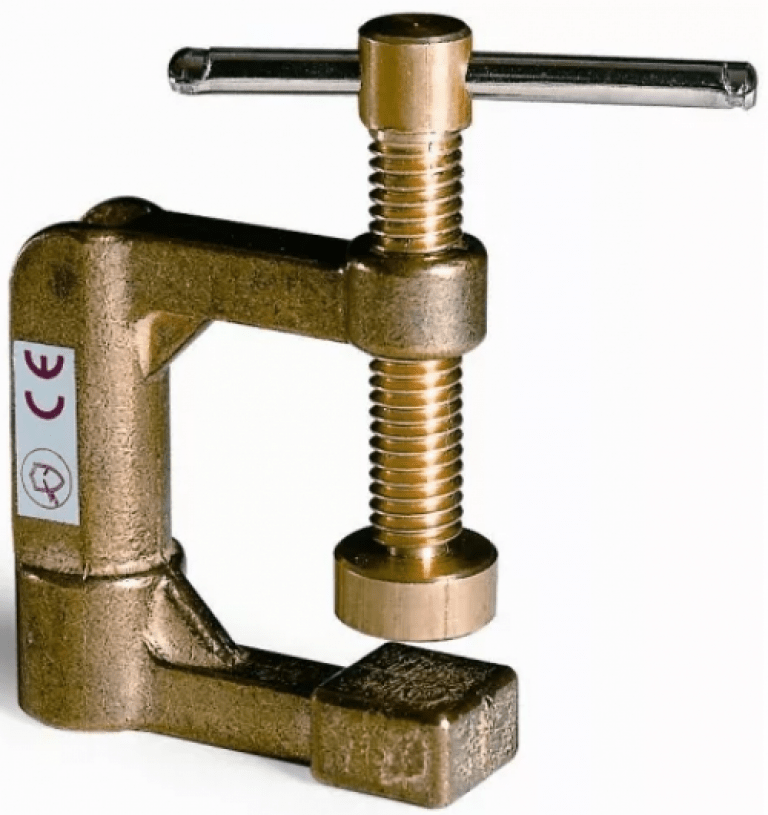

Струбцины, используемые во время сварочных работ, значительно отличаются от других типов и хорошо заменяют тиски. Дело в том, что сварка на металлическом столе всегда сопряжена с непреднамеренным выгибанием сварочного шва либо возможно изменение угла, под которым скрепляются детали изделия. Поэтому первоочередную роль играет крепкая и прочная фиксация соединяемых элементов.

Сварочные струбцины отличаются от обычных угловых целым рядом признаков:

  • Они имеют толстые прижимные губы, что позволяет увеличить жесткость соединений. В результате во время работы не может выгнуть швы или произойти другое искажение формы изделия.
  • У этого типа изделий предусмотрены медные или омедненные прижимные винты, отвечающие за то, чтобы из-за частиц расплавленного металла не разрушалась резьбовая часть. Дело в том, что брызги не пристают к медному покрытию, а значит, возрастает продолжительность службы струбцин.
  • Данное устройство расширяет зону для работы в местах соединения деталей. То есть позволяет беспрепятственно использовать электрод под нужным углом.

На самом деле, этот тип струбцин универсален и может применяться во время любых работ с металлом. Конечно, сварка возможна и без подобного приспособления, но придется пожертвовать удобством и производительностью.

Сварщики используют такие зажимы разных форм и габаритов, с постоянным размером зева и регулируемым. Наиболее удобными считаются быстрозажимные струбцины, где за зажим отвечает кулачковый механизм. Однако не стоит останавливаться на одном виде и типе струбцин – у специалиста должен быть под рукой целый набор самых разных инструментов. Дело в том, что сборка одной конструкции может потребовать использования сразу ряда разных приспособлений.

Стоит отметить, что зажимы для сварки выделяются на фоне струбцин большим удобством и приспособленностью именно к работе с горячим металлом. Чтобы зафиксировать элементы изделия, необходимо сжать ручки крепежа. Размеры зева устанавливают, изменяя положение винта в ручке зажима, штифта либо иными возможными способами.

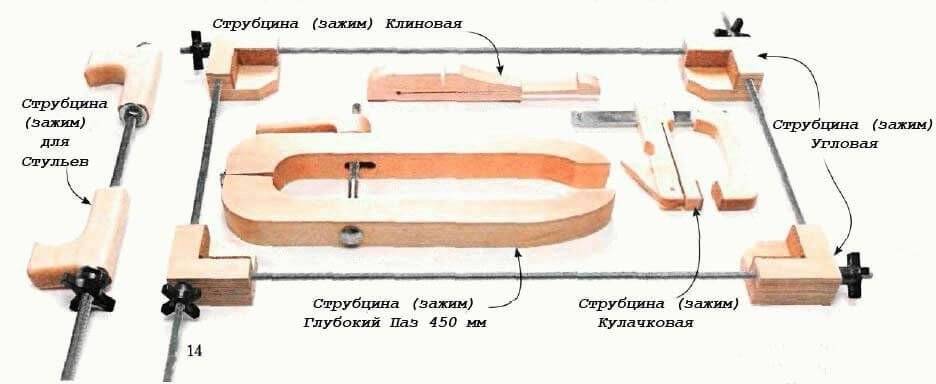

По принципу действия принято выделять винтовые, клиновые, эксцентриковые, пружинные, рычажные типы прижимов. Но сразу скажем, что чаще всего среди всех названных моделей используются именно устройства винтового типа. Дело в том, что они имеют нехитрую конструкцию – самый простой вариант представляет собой болт с гайкой, который вставлен в отверстия двух пластин. Именно между пластинами располагаются и зажимаются свариваемые части изделия.

Стяжки позволяют сократить расстояние между краями габаритных деталей до нужного показателя. Отметим, что длина и способ крепления таких приспособлений подбираются в соответствии с производимой операцией.

Распорки используют, когда нужно выровнять кромки, придать деталям определенную форму, устранить небольшие дефекты.

Установочные приспособления, как видно по названию, позволяют поместить элемент будущего изделия в необходимое положение. Данные инструменты делят на упоры, угольники, призмы, шаблоны, отталкиваясь от их конструкции и функций.

Несмотря на все разнообразие типов струбцин, самыми удобными считаются модели, которые позволяют установить и сразу закрепить деталь в необходимом положении. Дело в том, что подобные инструменты дают возможность просто вставить изделие, затянуть винты или эксцентрики и не заботиться об аккуратном выставлении параметров.

Как вы понимаете, качество сварки во многом зависит от используемых дополнительных инструментов. При помощи последних можно значительно облегчить себе работу, избежать несостыковок, сложного подгона элементов изделия. Используемые для этого струбцины давно зарекомендовали себя с лучшей стороны, доказав на практике свою надежность.

Обычно работа с заготовками требует их качественной фиксации. Иногда удается закрепить деталь при помощи всего одного вспомогательного приспособления, но чаще всего приходится использовать сразу несколько зажимов. Современный рынок струбцин предлагает богатый выбор моделей от разных производителей.

Конструкция струбцины проста, поэтому и выбрать такой инструмент совсем не сложно. В первую очередь стоит понять, какой рабочий ход прижимной части вам потребуется для определенных работ. Далее убедитесь в том, что вы выбрали качественное устройство без дефектов и трещин. Заверните до конца поворотный механизм, проверьте плотность прилегания губ, не забудьте оценить их ровность.

Во время сжатия губы способны оставлять следы на мягкой поверхности, поэтому лучше, чтобы в комплекте были предусмотрены прокладки. Если последних нет, придется сделать их из подручных материалов с учетом того, что хорошие прокладки должны быть мягче, чем зажимаемая деталь.

Также при выборе струбцины обратите внимание на такие особенности изделия:

1. Способ зажима. Если речь идет о классических моделях, то в них для перемещения подвижной части устройства используется винтовой механизм. Регулировка усилия зажима осуществляется вручную, поэтому мастеру придется задействовать сразу обе руки во время работы. С этой точки зрения более удобными считаются быстрозажимные струбцины, ведь они позволяют пользоваться только одной рукой. Этот нюанс наиболее актуален, когда работы ведутся на лестнице или стремянке.

2. Усилие зажима. Надежность крепления детали зависит от зажимного механизма, а именно от его усилия, которое может быть от 20 кг до 1 т в зависимости от выбранной вами модели. Поэтому при покупке инструмента нужно четко представлять себе, какие операции вы собираетесь выполнять с его помощью и с какими материалами работать. Так, закрепление деталей из стали невозможно без мощной струбцины, особенно когда речь идет о работе на фрезерном станке.

3. Функционал. Среди всех представленных в продаже зажимов можно встретить модели, которые сжимают деталь, а также инструменты, способные, помимо всего прочего, играть роль распорки. Чтобы устройство было многофункциональным, его губы должны поворачиваться на 180°.

4. Вес и материалы. Если вам нужна очень прочная струбцина, лучше выбирать изделия из стали и чугуна. Однако не стоит забывать, что такие материалы имеют немалый вес, поэтому ряд компаний-изготовителей предпочитают использовать литой алюминий и синтетические материалы, сочетающие в себе прочность и небольшую массу.

Для домашней мастерской рекомендуется выбирать зажимы небольшого размера и весом не более 1 кг, тогда как станочные модели могут весить 5 кг.

5. Обработка от ржавчины. Этот инструмент легко прослужит долгие годы, но лишь при условии, что на производстве его защитили от коррозии. Обычно металл покрывают лакокрасочными материалами или используют гальванический способ. Оптимальным вариантом считается защита порошковой краской, при этом механизм может плавно работать при чернении с промасливанием.

6. Дополнительные аксессуары. Упростить работу мастера позволяют всевозможные дополнения, которыми многие производители оснащают струбцины. В качестве примера можно привести Т-образную ручку, которая позволяет регулировать усилие зажима. Также часто можно встретить резиновые накладки на губы, способные защитить деталь из мягкого материала от деформации в процессе работы.

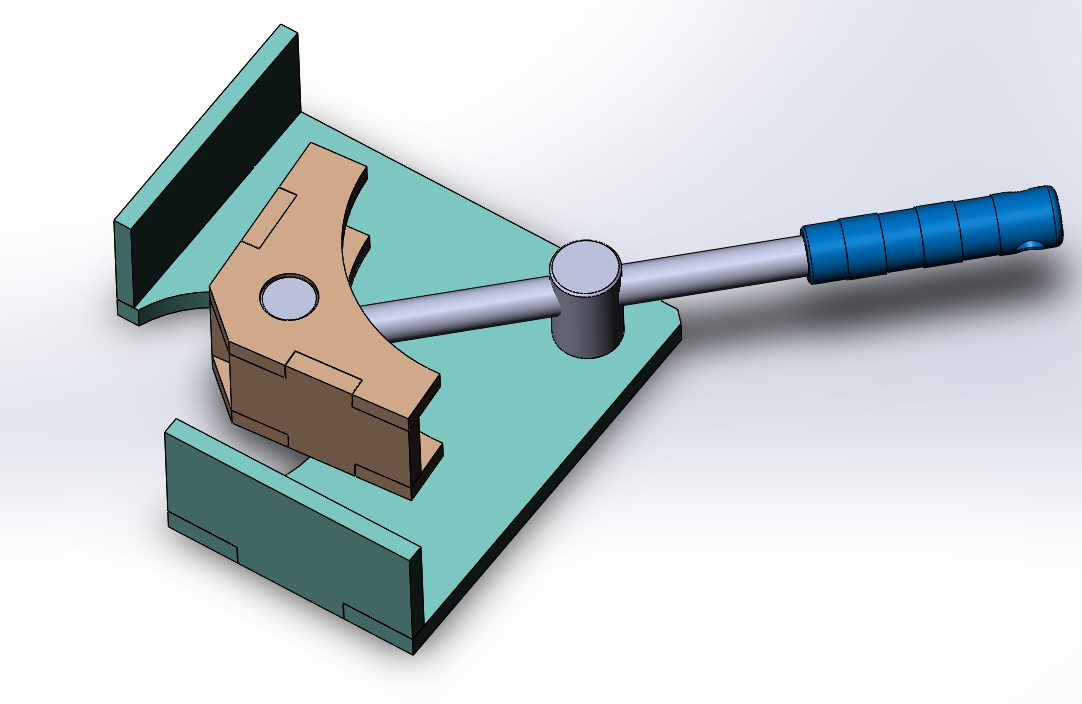

Угловая струбцина для сварки своими руками

Угловой тип струбцины имеет достаточно простую конструкцию, поэтому его можно изготовить самостоятельно. Чтобы добиться наилучшего результата, рекомендуется использовать детали из железа.

В первую очередь, нужно подготовить основание инструмента из листа металла толщиной около 10 мм. Далее можно переходить к основе конструкции, для этого сварите два уголка под углом 90°. Отметим, что на этом этапе работы очень важна высокая точность, так как уголки будут играть роль неподвижных зажимных губок.

Прежде чем сваривать уголки, не забудьте к каждому из них приварить гайки – они необходимы для перемещения подвижных губок. Еще в паре уголков просверлите отверстия под болты. Далее болты вкручиваются в гайки и тянут подвижный уголок, благодаря чему получается эффект сжатия и растяжения крепежных элементов. Если вы хотите увеличить длину по сторонам захвата, можно сделать конструкцию из двух металлических профилей, внешне похожую на циркуль. При этом на конце профили нужно соединить втулкой и болтом.

Когда вы подготовили две втулки, совпадающие по форме с профилем, с одной из сторон втулки необходимо сделать зажимной винт, а с другой закрепить подготовленные уголки. Остался последний шаг – надеть втулки на профили и закрепить их при помощи винтов. Таким образом удается добиться большого расстояния между захватами, а значит, можно работать даже с крупными изделиями.

Если вы решите не покупать, а изготовить струбцину такого типа своими руками, вы, безусловно, сильно сэкономите. Но действительно надежный механизм лучше приобретать в специализированном магазине или заказывать у профессионалов.

Заводские инструменты значительно превосходят изготовленные в домашних условиях по качеству исполнения, возможностям организации зажима. Стоит отметить, что их цена не так велика. Если вы решите заказать подобные зажимы в специализированной фирме и при этом сможете договориться на поставку большого объема инструментов, например, набора струбцин типа G – вам тоже удастся неплохо сэкономить. Остается только найти действительно надежную фирму, способную качественно выполнить заказ.

Советы по выбору правильного типа зажима

Выбор правильного зажима для ваших нужд может быть сложным. Различные отрасли промышленности требуют различных функций от зажимов. Вы хотите убедиться, что выбранный вами зажим будет правильно выполнять свою задачу.
Вот несколько советов, которые помогут вам сделать правильный выбор зажима.

1. Определите марку необходимой вам нержавеющей стали:
Хомуты из нержавеющей стали отличаются долговечностью и универсальностью, но сталь бывает разных марок. Определение правильной марки нержавеющей стали является ключевым моментом при выборе хомута. Вы должны убедиться, что выбранный вами материал зажима выдержит эту задачу.

Марки стали различаются по коррозионной стойкости, формуемости, свариваемости и прочности. Некоторые аустенитные типы нержавеющей стали могут быть закалены холодной обработкой, что обеспечивает дополнительную ударную вязкость и пластичность, в то время как сталь по-прежнему поддается формованию и сварке.

Выбор сорта зависит от области применения. Хомуты, используемые, например, в морской промышленности, должны быть устойчивыми к коррозии и выдерживать давление. Автомобильные хомуты выдерживают большие нагрузки и должны выдерживать высокие температуры. В обеих этих отраслях необходимы прочные стали, содержащие никель.

2. Учитывайте материал шланга или трубы:
Выбор правильного материала хомута важен, но вы также должны учитывать материал шланга. Они различаются по толщине, весу, эластичности и прочности. Более мягкие шланги обеспечивают большую гибкость, но менее долговечны, чем более твердые материалы, предназначенные для выдерживания высоких температур и нагрузок.

Например, в оросительных системах используются трубы из ПВХ, способные выдерживать сильное давление воды, тогда как вентиляционные шланги из полиуретана рассчитаны на сильное всасывание.

Для более мягких шлангов, таких как силиконовые и некоторые полиуретановые шланги, требуются хомуты, не вызывающие повреждений. При работе с мягким шлангом выбирайте хомут со скошенными кромками, которые предотвращают порезы или разрывы материала шланга, а также хомут без щелей, через которые материал шланга может вытекать и повреждать шланг.

3. Выберите подходящий размер зажима:
Конечно, размер является одним из важнейших факторов, которые следует учитывать при выборе зажима. При измерении размера шланга следует использовать внешний диаметр.

Регулируемые хомуты (например, червячные и неперфорированные винтовые хомуты) могут стать отличным вариантом из-за их универсальности. Они дают вам возможность настроить хомут после установки на случай, если изменения температуры или старение вызовут усадку или расширение шланга.

Однако дополнительный диапазон, обеспечиваемый червячными хомутами, может вызвать другие проблемы. Если хомут слишком большой, у вас может получиться длинный торчащий ремешок или хвостовик, что представляет угрозу безопасности. Кроме того, если хомут закрыт слишком сильно, хомут может принять D-образную форму, что приведет к утечкам. Это также расточительно, поскольку вы платите за больше материала, чем вам нужно.

Для начала лучше выбрать идеальный размер, чем компенсировать неправильный размер.

Это лишь некоторые из факторов, влияющих на выбор правильного хомута. Свяжитесь с нами по номеру для получения дополнительной информации о том, как найти идеальный тип хомута для вашего приложения.

Четыре совета по выбору правильного хомута

Февраль 2020 г.

Независимо от того, обслуживаете ли вы автомобили, грузовики, стиральные машины или самолеты, выбор правильного хомута может оказаться непростой задачей. Зажимы бывают самых разных сортов и размеров, и некоторые из них разработаны с особыми характеристиками для удовлетворения потребностей среды, в которой они будут использоваться. И хотя зажимы могут выглядеть упрощенными по форме, неправильный выбор может привести к катастрофе. Вот четыре совета от экспертов NORMA о том, как правильно выбрать зажим для работы.

1. Анализ материала шланга

Тип необходимого хомута часто зависит от материала, из которого изготовлена ​​труба или шланг, с которым будет соприкасаться хомут. Для некоторых материалов потребуется хомут из нержавеющей стали гораздо более высокого качества, в то время как для других, например, для более мягких шлангов, потребуется хомут с гладкими или скошенными краями, чтобы исключить повреждение шланга. Марка стали, которую вы выберете, также будет зависеть от требуемого уровня коррозионной стойкости, прочности и формуемости.

2. Знайте свой размерный ряд

Выбор хомута правильного размера чрезвычайно важен и не должен быть сделан на глазок. Большинство хомутов поставляются с минимальной и максимальной посадкой, поэтому знание точного диаметра шланга или трубы, которые необходимо правильно загерметизировать, является наилучшим сценарием. Слишком большой зажим может привести к выступанию ремешка за пределы предполагаемого диапазона и вызвать проблемы с безопасностью. Или слишком маленький хомут может оказать нежелательное дополнительное давление на шланг и в конечном итоге вызвать кавитацию или утечку. Кроме того, для шлангов определенного размера может потребоваться хомут с более прочным винтом или другим фиксирующим механизмом, поэтому важно точно знать, какой размер вам нужен.

3. Учет условий окружающей среды

Различные отрасли в конечном счете имеют разные уровни нагрузки и экстремальных температур для хомутов. Эти факторы будут влиять на выбор типа зажима. Посмотрите, будет ли ваш хомут подвергаться воздействию агрессивных элементов, таких как океанская вода, высокая температура от двигателя или воздействие на открытом воздухе. Кроме того, обратите внимание на тип движения, которому будет подвергаться ваш зажим, например, на постоянную вибрацию или тряску. Эти условия окружающей среды сильно повлияют на тип зажима и марку стали, которую вы должны выбрать. Например, шланги, которые расширяются или сжимаются из-за экстремальных температур, нуждаются в специальном подпружиненном хомуте.

4. Обращайте внимание на качество

Некоторые хомуты просто дешевы. Они могут быть изготовлены из стали, но это может быть сталь более низкого качества, или они имеют винт, который не затягивается или обеспечивает такое же усилие зажима, как хомут более высокого качества.
